奔驰W216/W221 M272/M273进气歧管转换培训：真空驱动与故障分流

加速无力或某一转速段扭矩表现异常，容易被直接归因于空气流量计、节气门或点火系统。对配置可变进气歧管的奔驰M272.9/M273.9而言，还应确认进气路径是否按控制请求完成切换。诊断重点不是看到“可变进气”故障码就换阀，而是把控制命令、真空传递、活门动作和实际动力响应串成证据链。

资料定位和车型边界

本文依据梅赛德斯-奔驰GF07.61-P-3028MIS《进气歧管转换，功能》，资料日期2010年8月6日，项目存档版2019年4月10日。原资料列明：M272.9对应始自2009年款/2008改款年份的部分W221.0/1车型；M273.9对应同阶段的部分W216.3、W221.0/1车型。它并非所有M272、M273及所有市场车辆的通用标定。诊断前应以VIN、发动机代码、装备和最新正式维修资料确认是否配备同一结构。

长短进气路径怎样切换

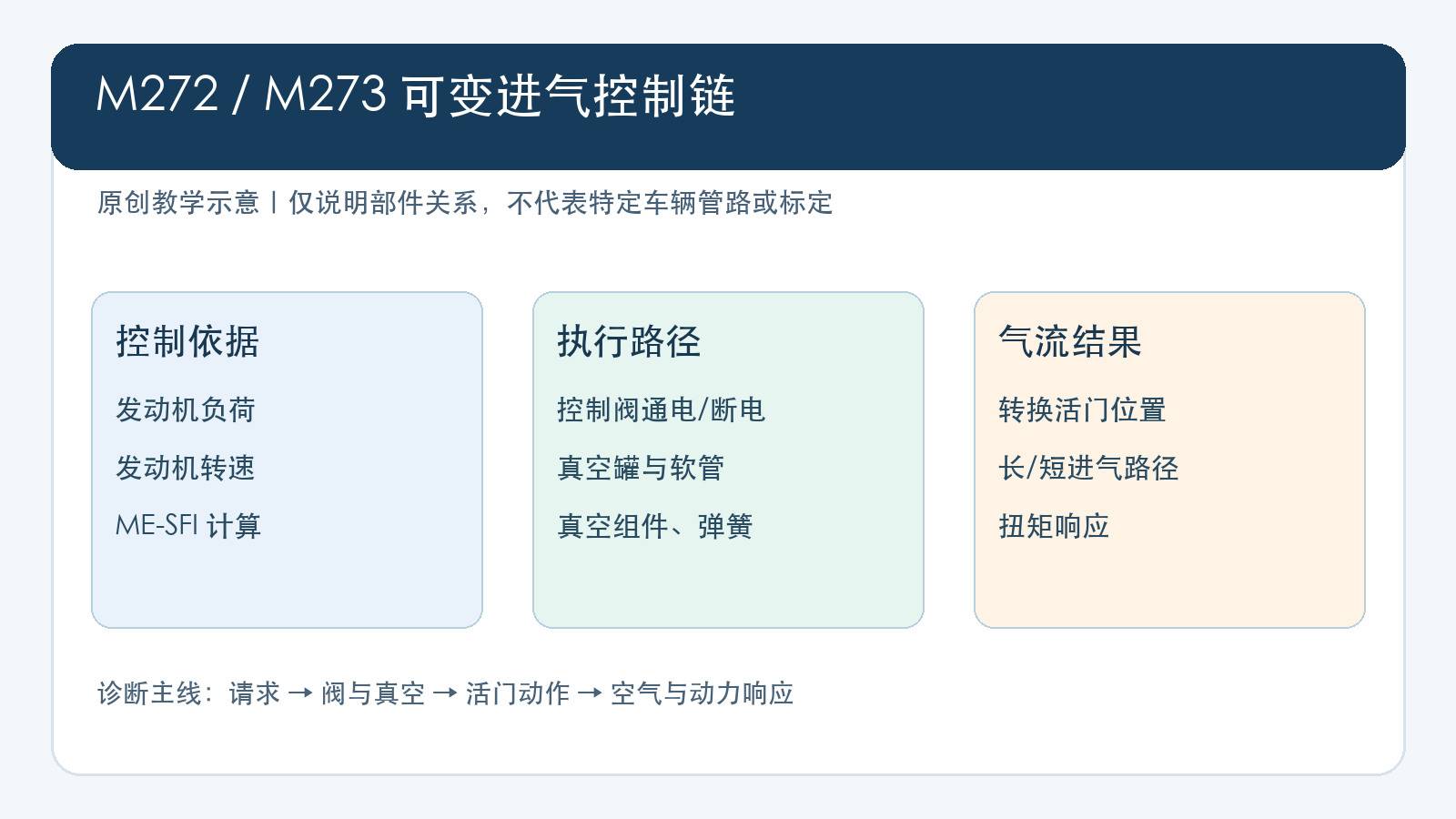

原资料确认，ME-SFI根据发动机负荷和转速判断是否促动可变进气歧管转换阀。阀未被促动时，真空组件通风，弹簧使转换活门打开，空气经短进气通道进入；阀被促动时，真空罐向真空组件提供真空，活门关闭，空气改经长进气通道进入。改变进气路径是为了配合不同工况的扭矩需求。

结构上，M272每个转换风门由各自的真空组件驱动；M273的两根芯轴通过连杆相接，由一个真空组件共同驱动。这个差别决定了实车检查点：M272可分别比较两侧动作，M273还需关注连杆同步和机械卡滞。真空阀接到命令，并不能证明活门已经到位。软管泄漏、真空罐不足、膜片失效、连杆松脱或风门卡滞都可能让命令与结果脱节。

原文件给出特定版本的相对负荷与转速切换示例，但这些数值不能跨VIN、年款和软件版本直接作为维修阈值。本文保留控制关系，不把示例条件写成所有车辆的固定标准。实车测试时应读取对应车辆的诊断引导与目标状态，再在相同温度、负荷和转速条件下复现。

典型现象与第一轮排除

• 某一负荷区间动力迟滞：记录发生时的转速、相对负荷和挡位，查看转换请求与活门状态；同时检查进气密封、点火、燃油供给和变速箱响应，不能凭驾驶感受单独定性。
• 偶发报码或切换异响：保留冻结帧和发生次数，检查阀插头、线束、软管固定、真空组件以及芯轴或连杆。异响位置应实车定位，不能将所有进气声都归咎于风门。
• 怠速不稳或混合气异常：进气歧管转换只是可能的因素之一，还应排查曲轴箱通风、净化阀、节气门后漏气和各缸燃烧。与前篇怠速培训的工况分流相同，先证明异常与转换动作有时间关联。

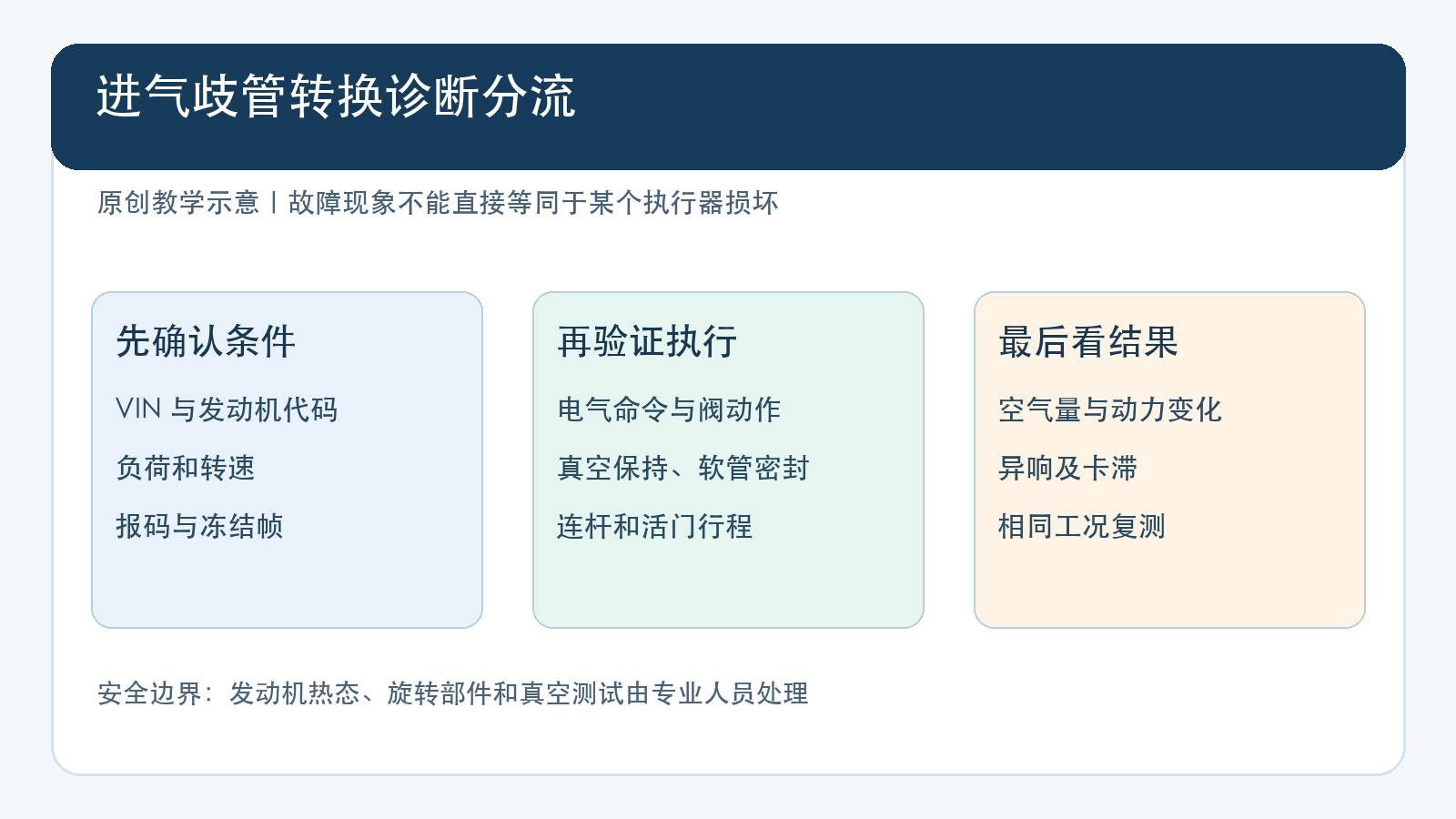

从命令到机械结果的检查流程

1. 核对VIN、发动机与歧管配置，保存全车快速测试、冻结帧和相关实际值；确认蓄电池状态、发动机温度及安全驻车条件。
2. 按对应诊断仪引导观察转换请求、负荷、转速和空气量。若诊断仪提供执行测试，由专业人员按正式程序运行，记录阀是否收到电气命令。
3. 检查真空罐、控制阀、软管和接头的完整性，使用合规真空工具测量保持情况；不得用口吸、临时堵管或未经批准的跨接替代正式检查。
4. 在允许的测试条件下观察真空组件、芯轴与风门的动作是否一致，特别注意M272两侧差异及M273连杆同步。存在阻滞时先查机械结构，不应仅因电气命令正常就判定系统正常。
5. 将实际空气量、发动机输出和故障复现情况与转换状态关联，再排除进气泄漏、节气门、点火及供油等并发问题。报码、命令和部件动作必须相互支持。

验收、安全与实车边界

维修后先复核软管路径、接头锁止和连杆固定，再在原先出现问题的温度、转速和负荷范围重复记录。验收应看到转换请求、阀与真空组件动作、风门位置以及空气和动力响应形成一致链条，并确认没有新增故障。清码后短暂怠速正常，不足以证明负荷区间问题已解决。

发动机舱可能有高温表面、自动启动的风扇、皮带及旋转部件。所有热态观察、执行测试与真空测量应由具备资质的维修人员使用合规工具完成，按车型资料要求固定车辆并保持手、线缆和工具远离运动部件。若涉及歧管拆装，还应核对进气密封、紧固和复位程序；本文不提供跨车型通用拆装参数。

肖师傅培训提示

让学员把故障记录分成四列：控制单元“想做什么”、电磁阀“是否执行”、真空和连杆“是否传到”、发动机“是否产生预期响应”。每一列都要有对应实测证据。若第一列正常、第三列异常，就不应先更换空气流量计；若机械动作正常但动力仍差，则要返回空气、燃烧和传动系统继续排查。

资料来源

梅赛德斯-奔驰已获授权技术资料GF07.61-P-3028MIS《进气歧管转换，功能》（2010-08-06；项目存档版2019-04-10）。本文按原资料核对适用车型、控制与机械关系，再进行中文原创诊断编排；未公开原始PDF、内部下载位置或授权链接。两张配图为本站原创教学示意图。
