奔驰4MATIC分动箱：系统结构、常见问题与X253油液更换

肖师傅
肖师傅
肖师傅
管理员, Keymaster
12189
文章
1
粉丝
技术培训评论110阅读模式
摘要结合奔驰分动箱系统课件和X253标准化实操视频，整理四驱结构、常见问题、油品核对、分动箱油更换和完工检查。

奔驰不同平台的4MATIC结构并不相同。原资料依次介绍G级机械差速锁、ML/R级制动干预四驱、带越野包的高低速分动箱、GLK/S级集成式分动机构，以及CLA/GLA/A/B级横置动力四驱，并配有多个故障案例。

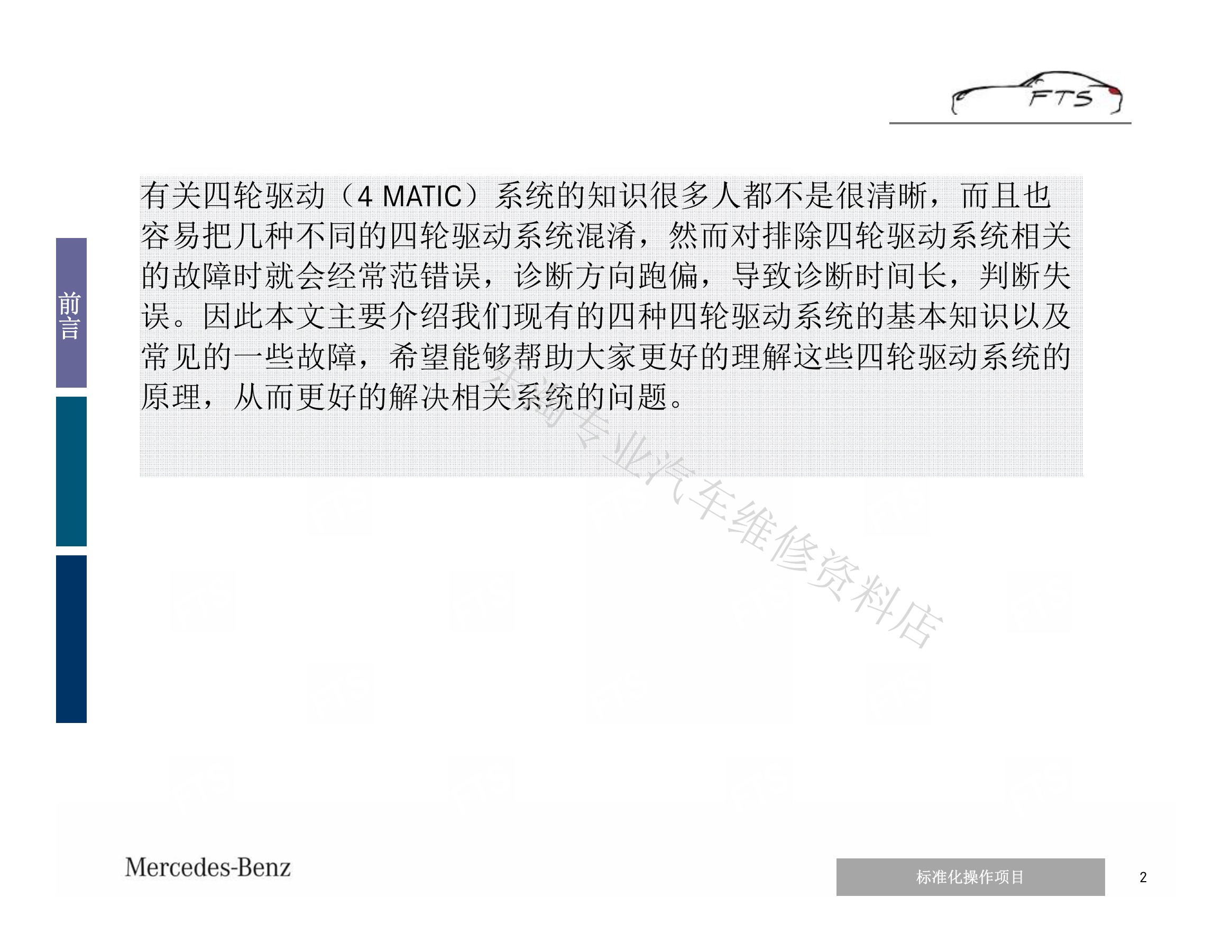

一、差速器、差速锁与四轮驱动基础

一、差速器、差速锁与四轮驱动基础（page-02）
一、差速器、差速锁与四轮驱动基础（page-03）
一、差速器、差速锁与四轮驱动基础（page-04）

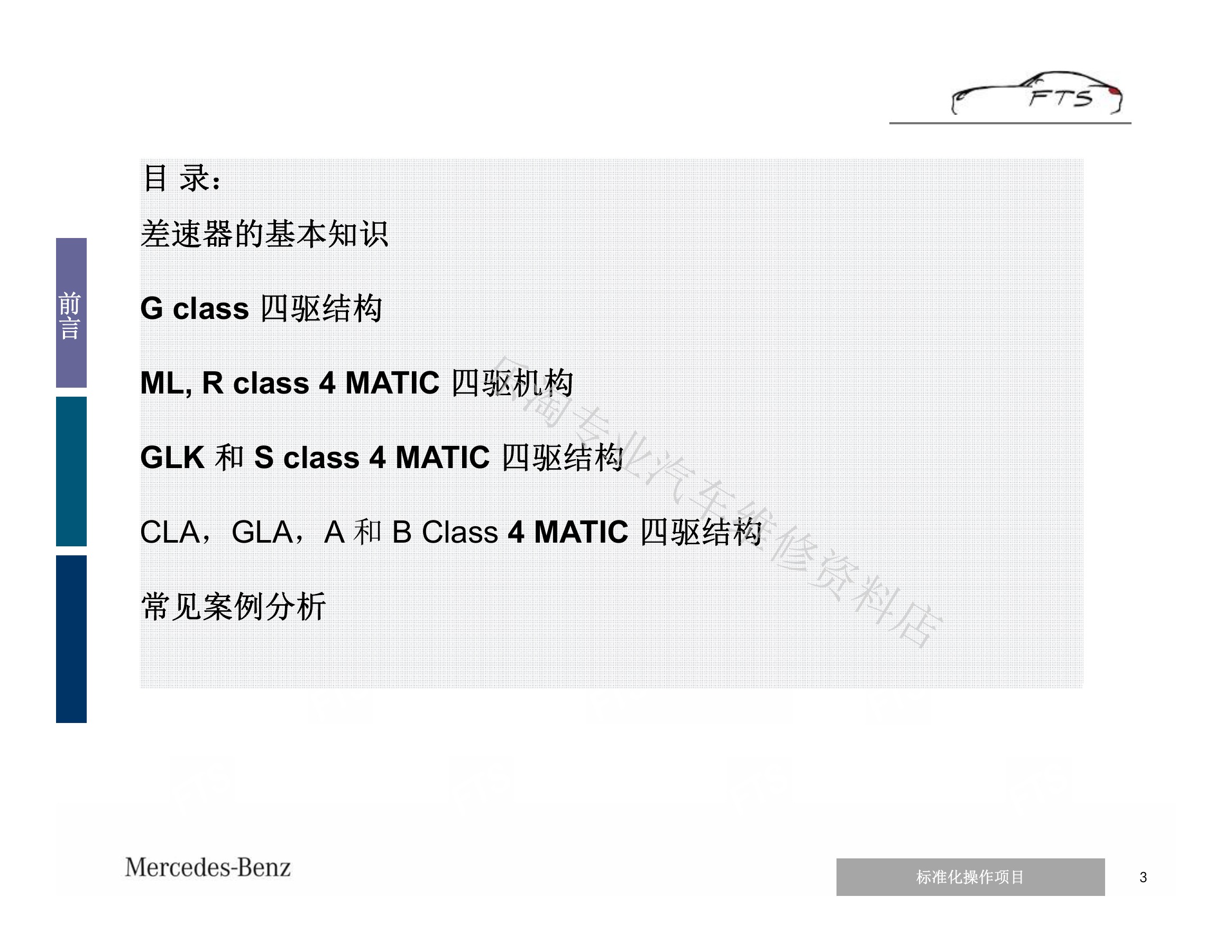

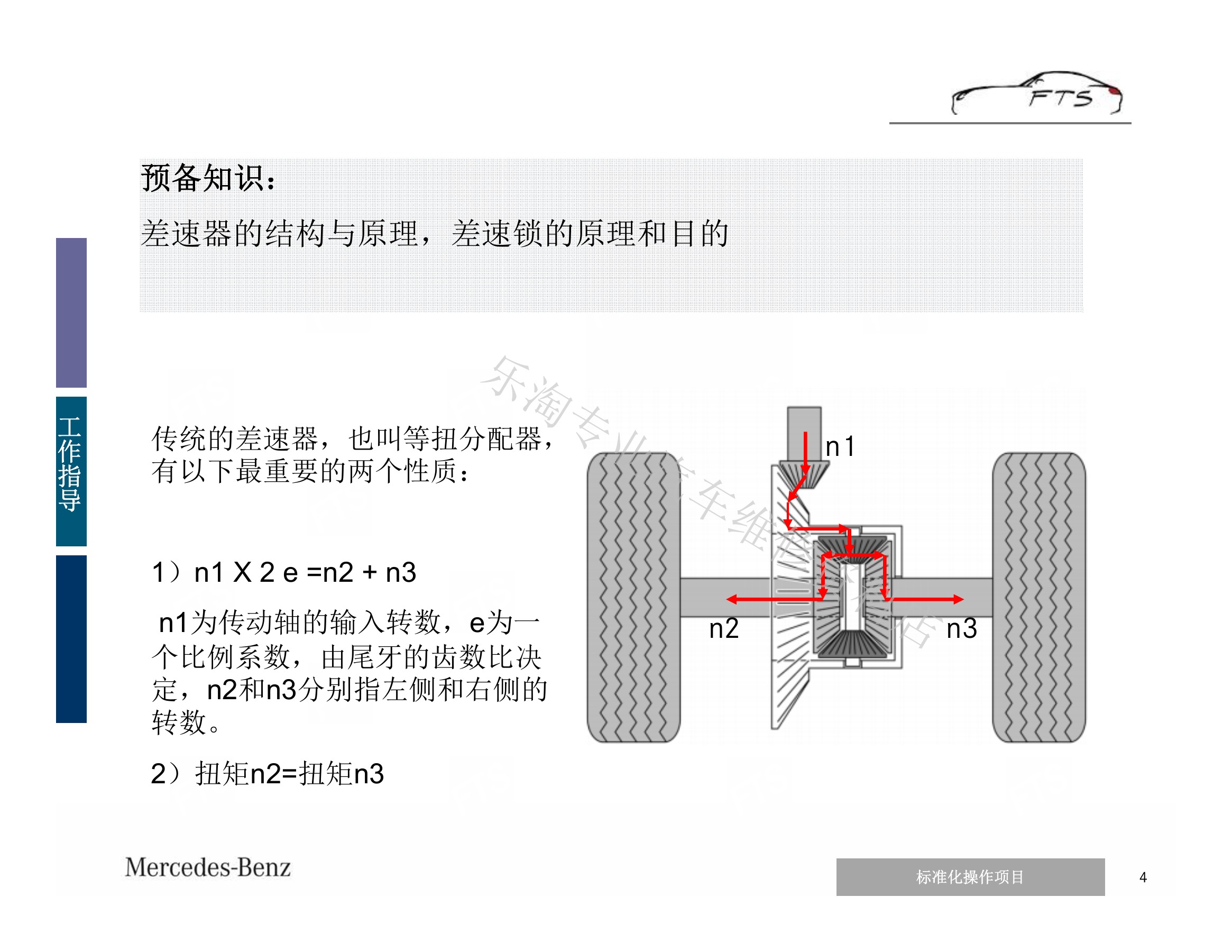

理解开放式差速器的等扭特性和车轮打滑后果，再区分机械锁止、离合器可变锁止与ESP制动干预。诊断前必须确认车辆具体平台、变速箱、分动箱和装备代码。

二、G级高低速分动箱与三把差速锁

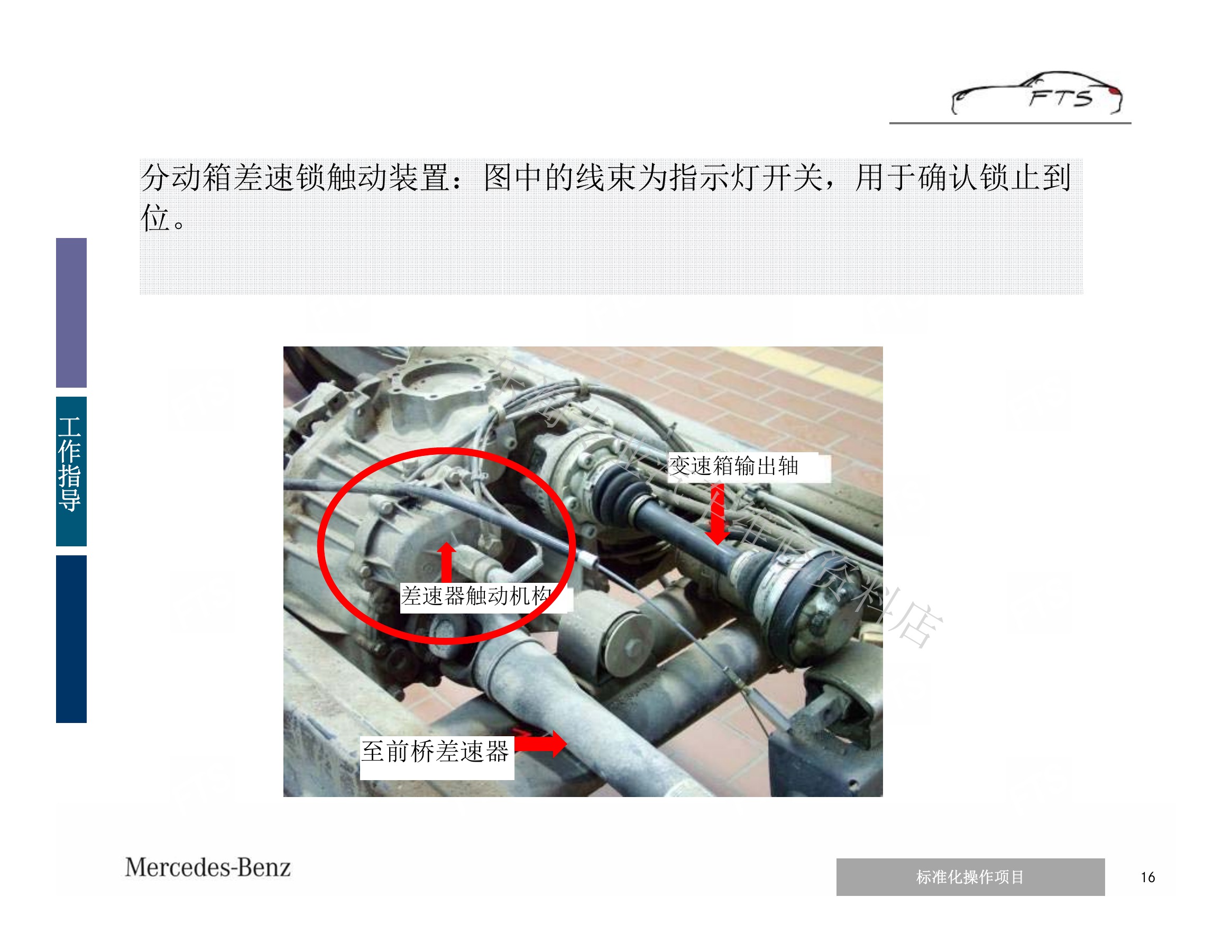

二、G级高低速分动箱与三把差速锁（page-05）
二、G级高低速分动箱与三把差速锁（page-06）
二、G级高低速分动箱与三把差速锁（page-07）
二、G级高低速分动箱与三把差速锁（page-08）

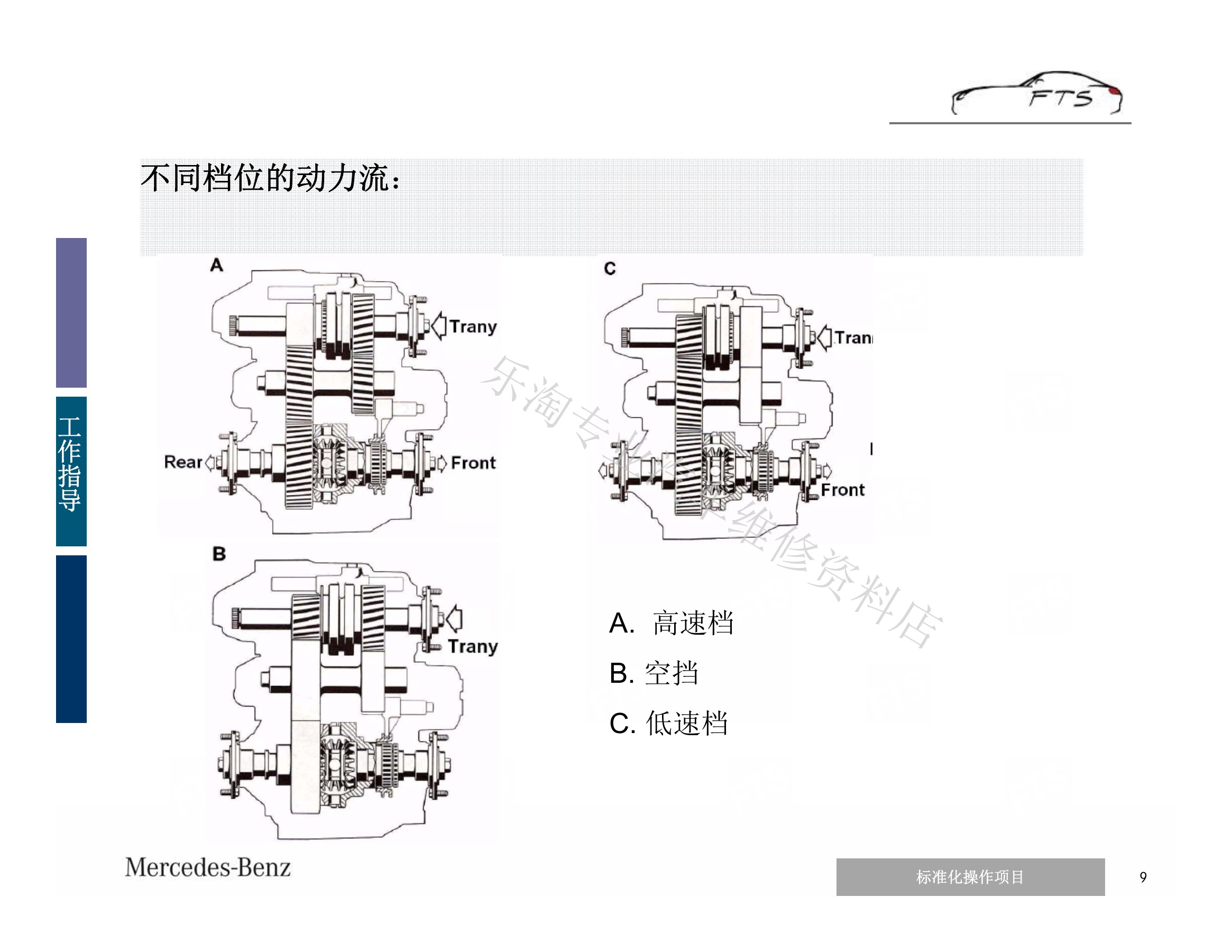

二、G级高低速分动箱与三把差速锁（page-09）
二、G级高低速分动箱与三把差速锁（page-10）
二、G级高低速分动箱与三把差速锁（page-11）
二、G级高低速分动箱与三把差速锁（page-12）
二、G级高低速分动箱与三把差速锁（page-13）
二、G级高低速分动箱与三把差速锁（page-14）
二、G级高低速分动箱与三把差速锁（page-15）
二、G级高低速分动箱与三把差速锁（page-16）

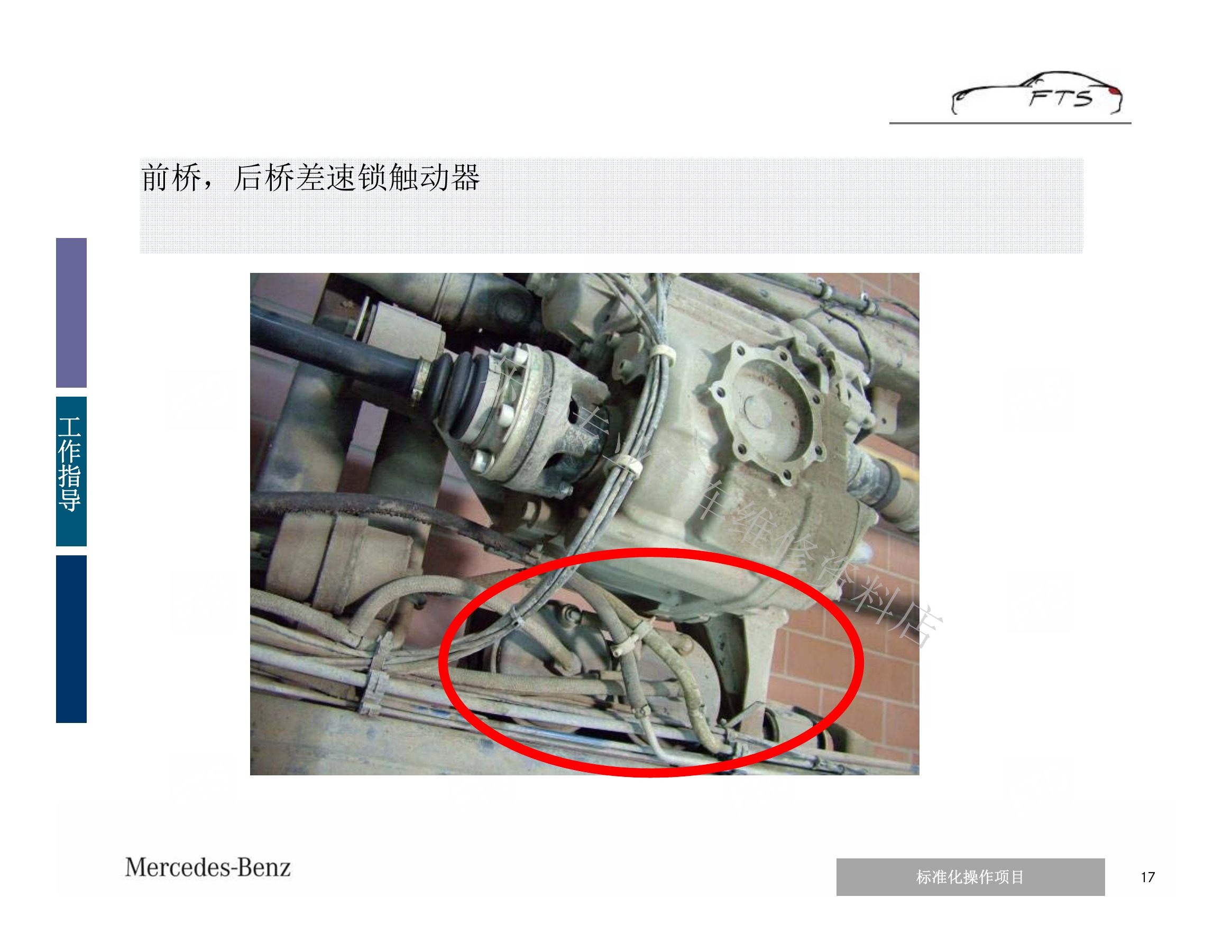

二、G级高低速分动箱与三把差速锁（page-17）
二、G级高低速分动箱与三把差速锁（page-18）
二、G级高低速分动箱与三把差速锁（page-19）
二、G级高低速分动箱与三把差速锁（page-20）
二、G级高低速分动箱与三把差速锁（page-21）
二、G级高低速分动箱与三把差速锁（page-22）
二、G级高低速分动箱与三把差速锁（page-23）
二、G级高低速分动箱与三把差速锁（page-24）
二、G级高低速分动箱与三把差速锁（page-25）
二、G级高低速分动箱与三把差速锁（page-26）
二、G级高低速分动箱与三把差速锁（page-27）

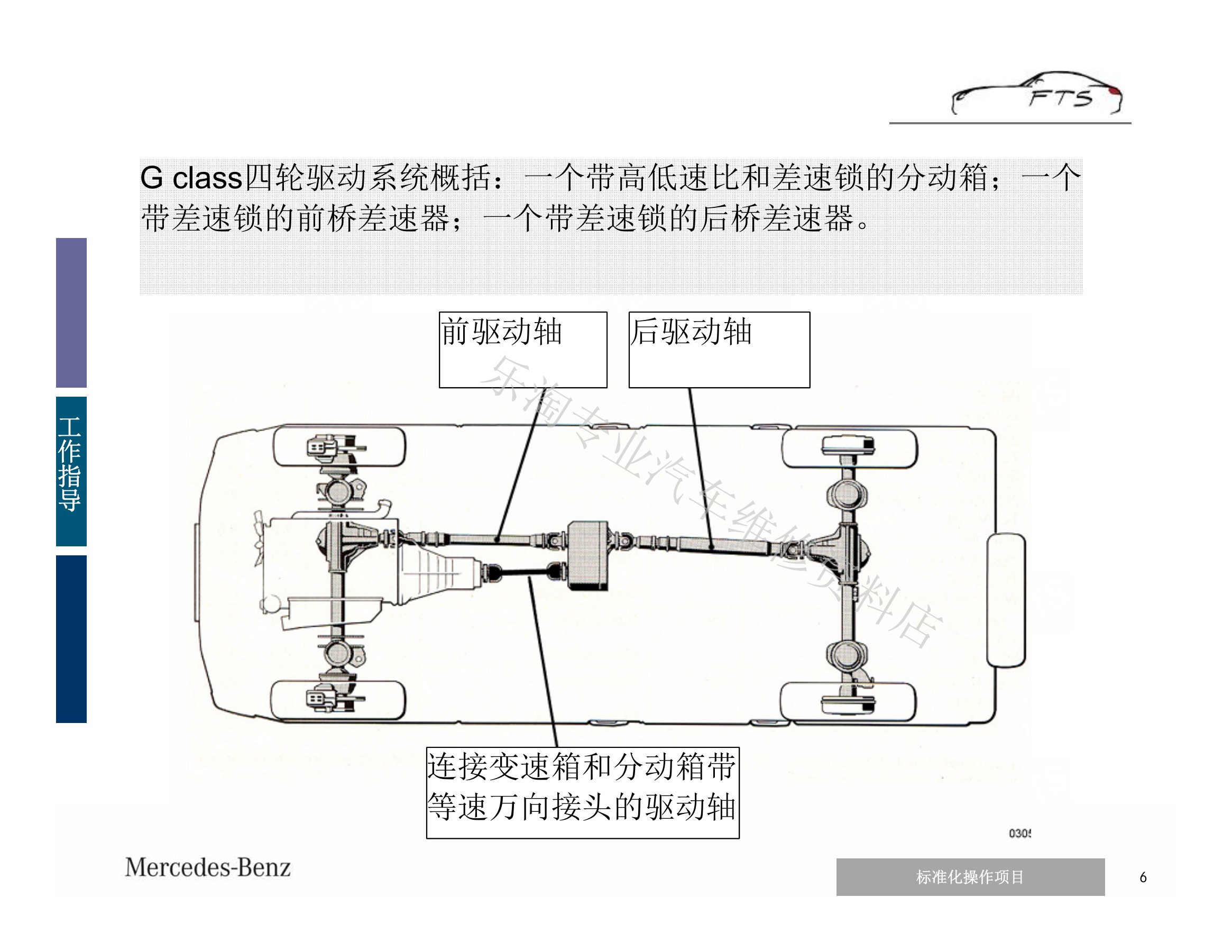

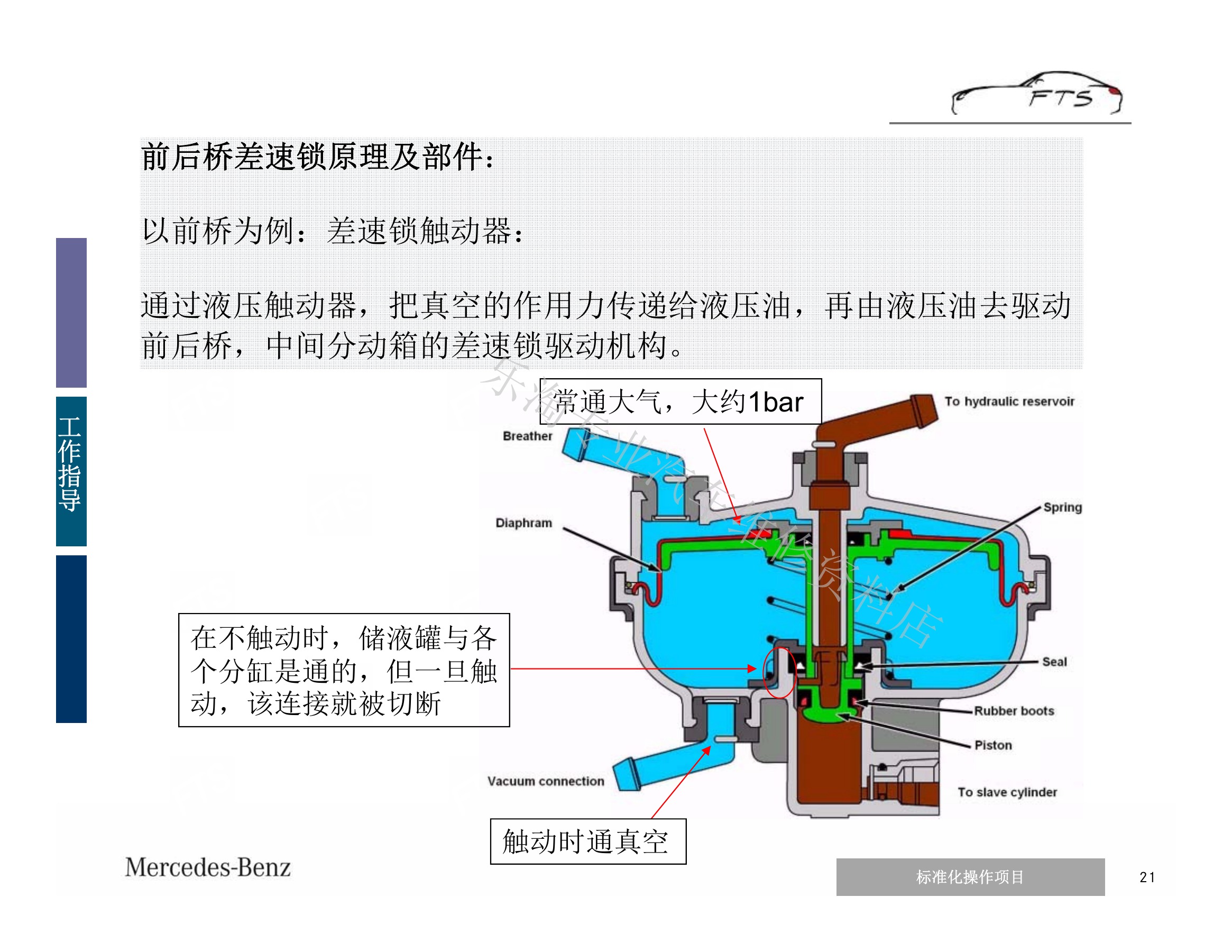

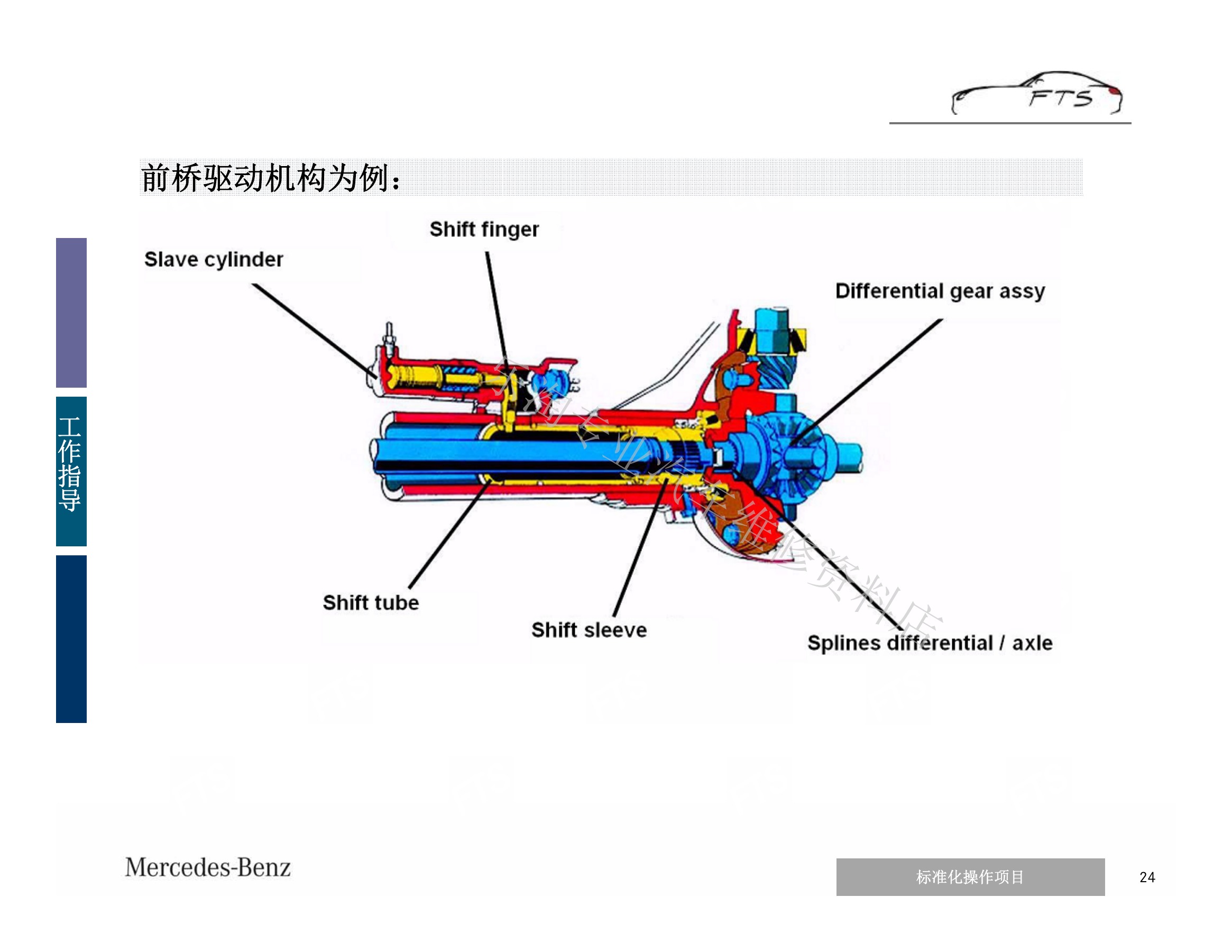

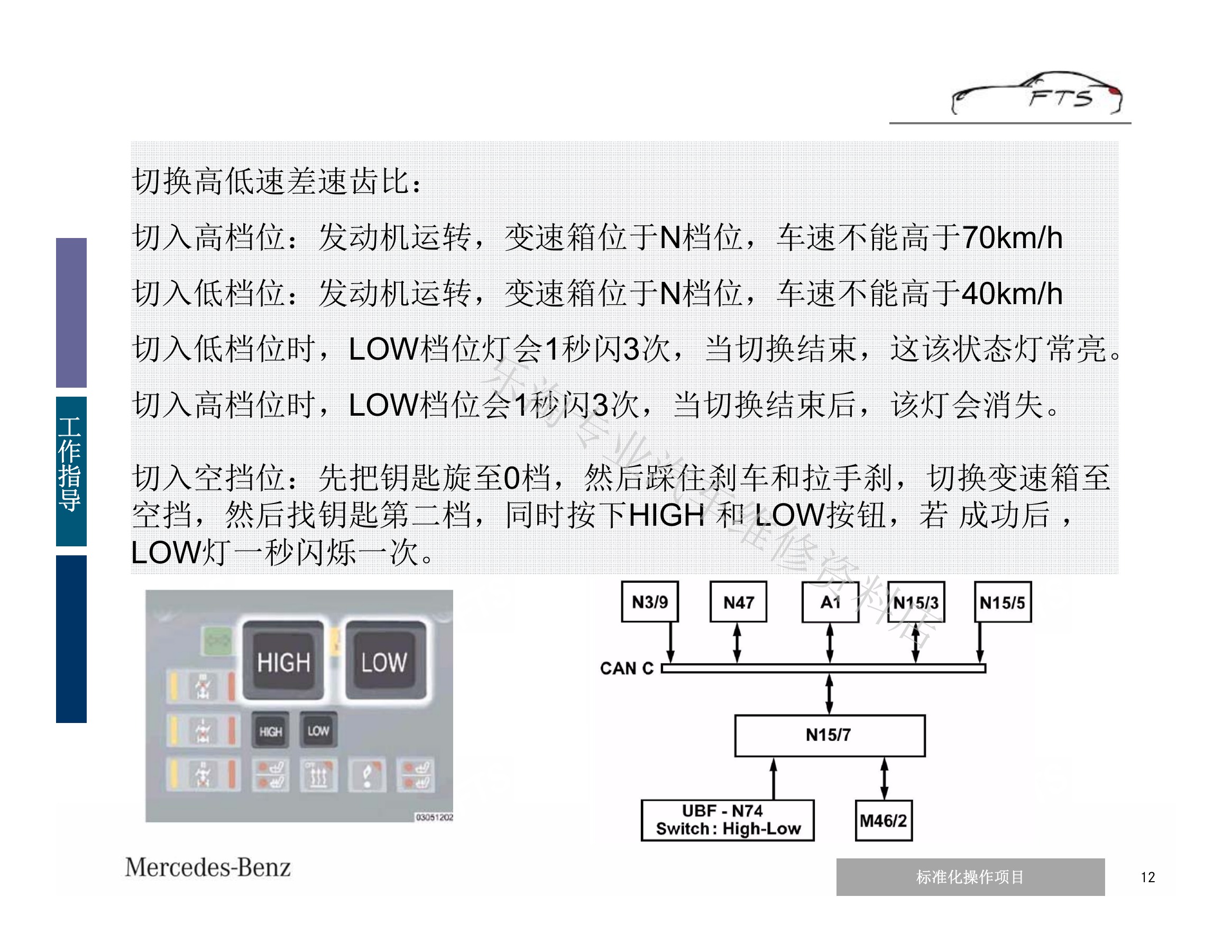

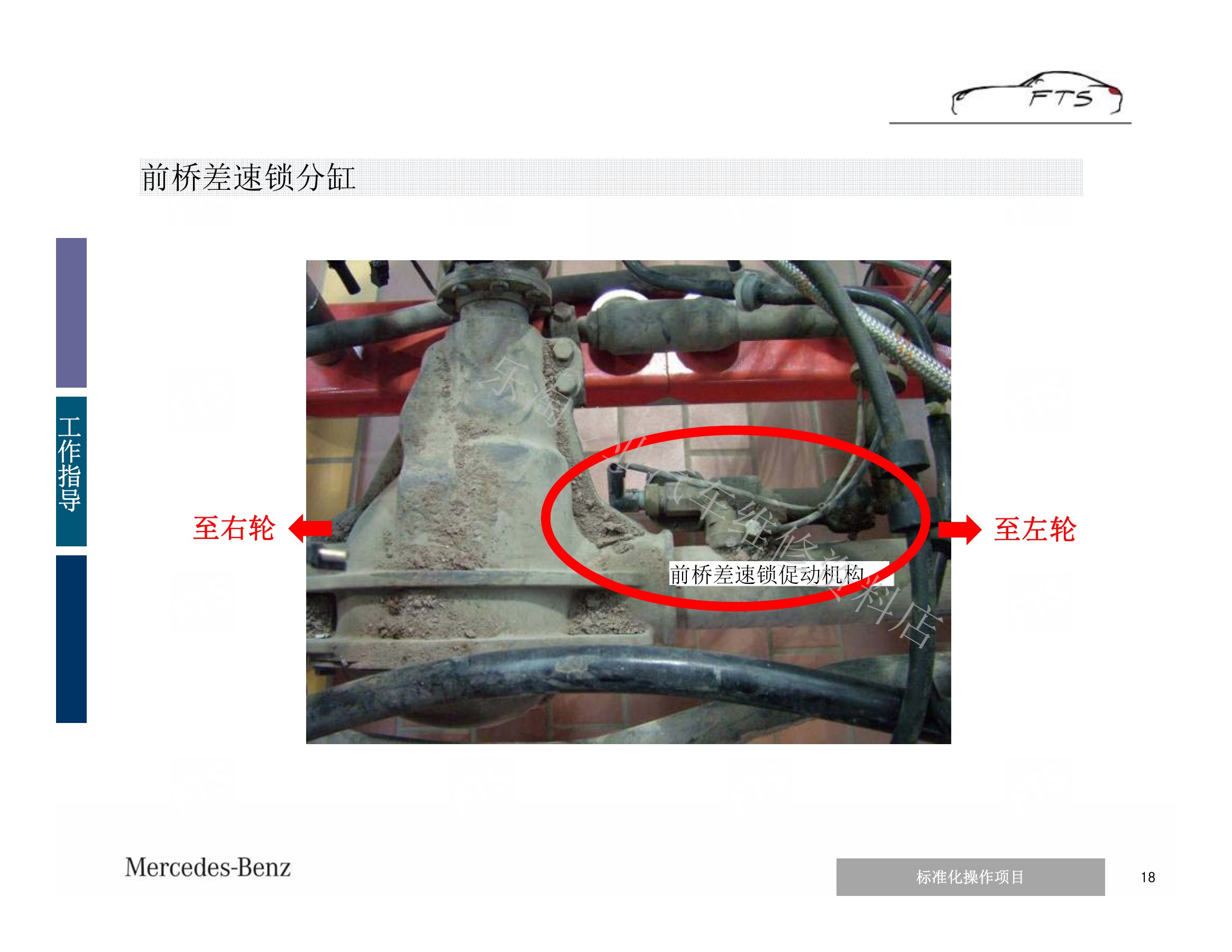

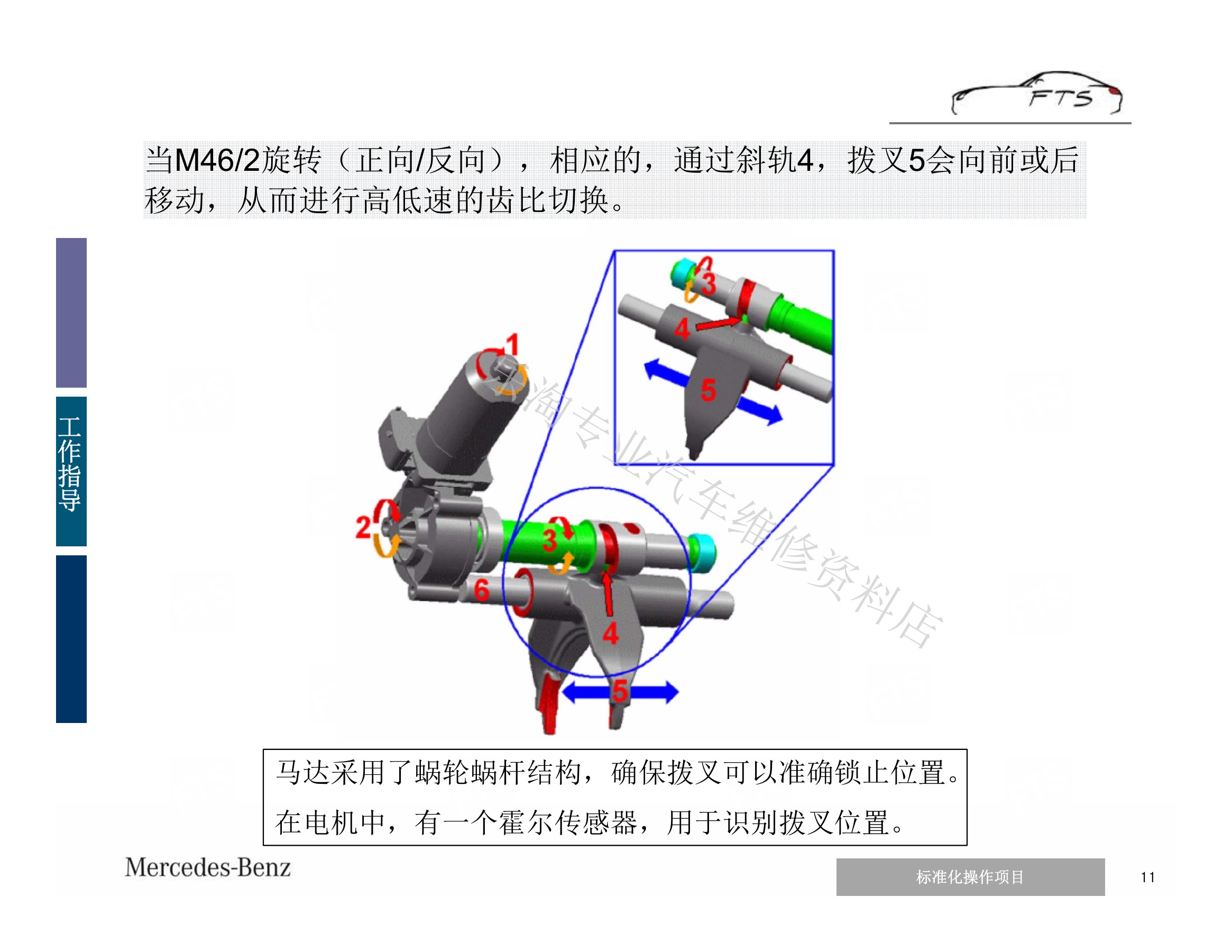

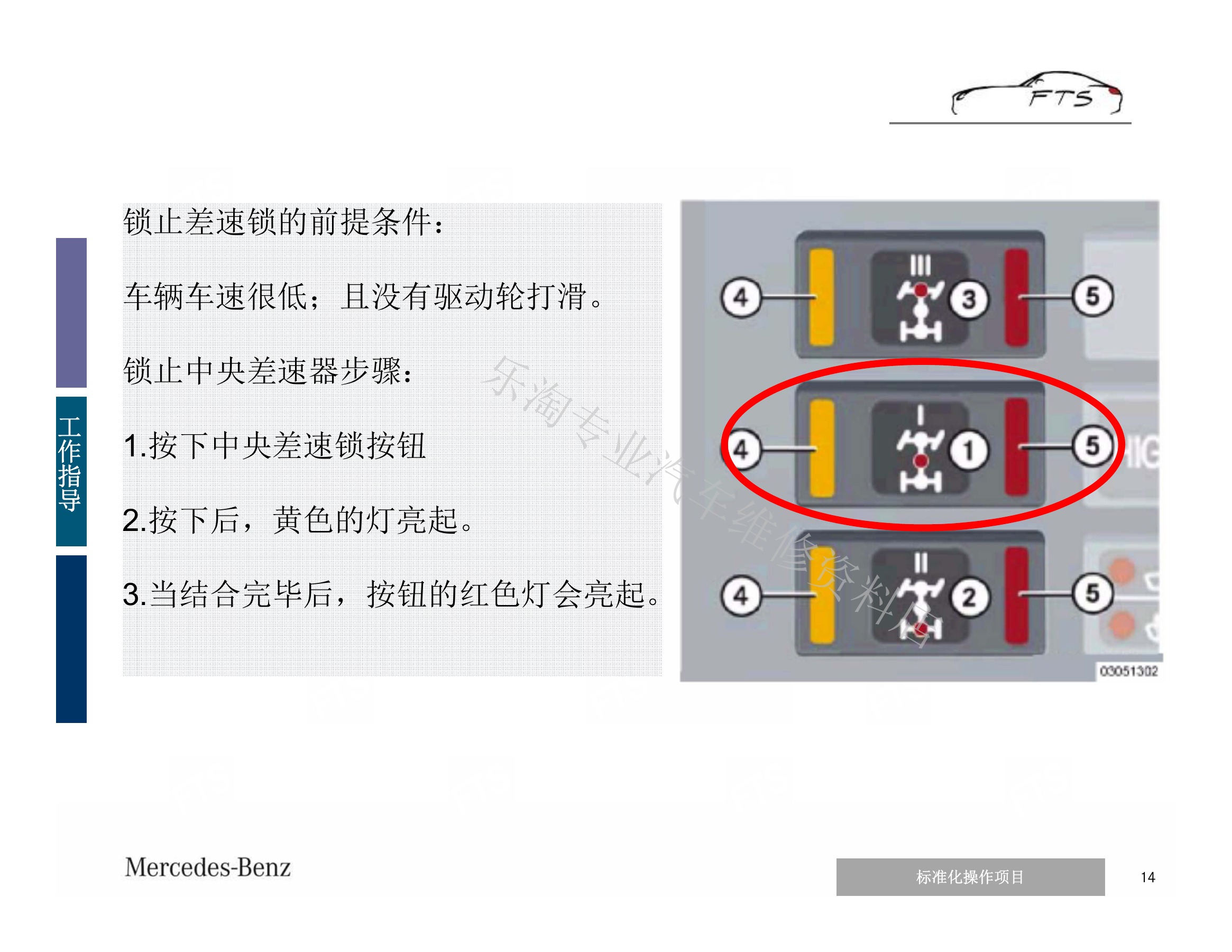

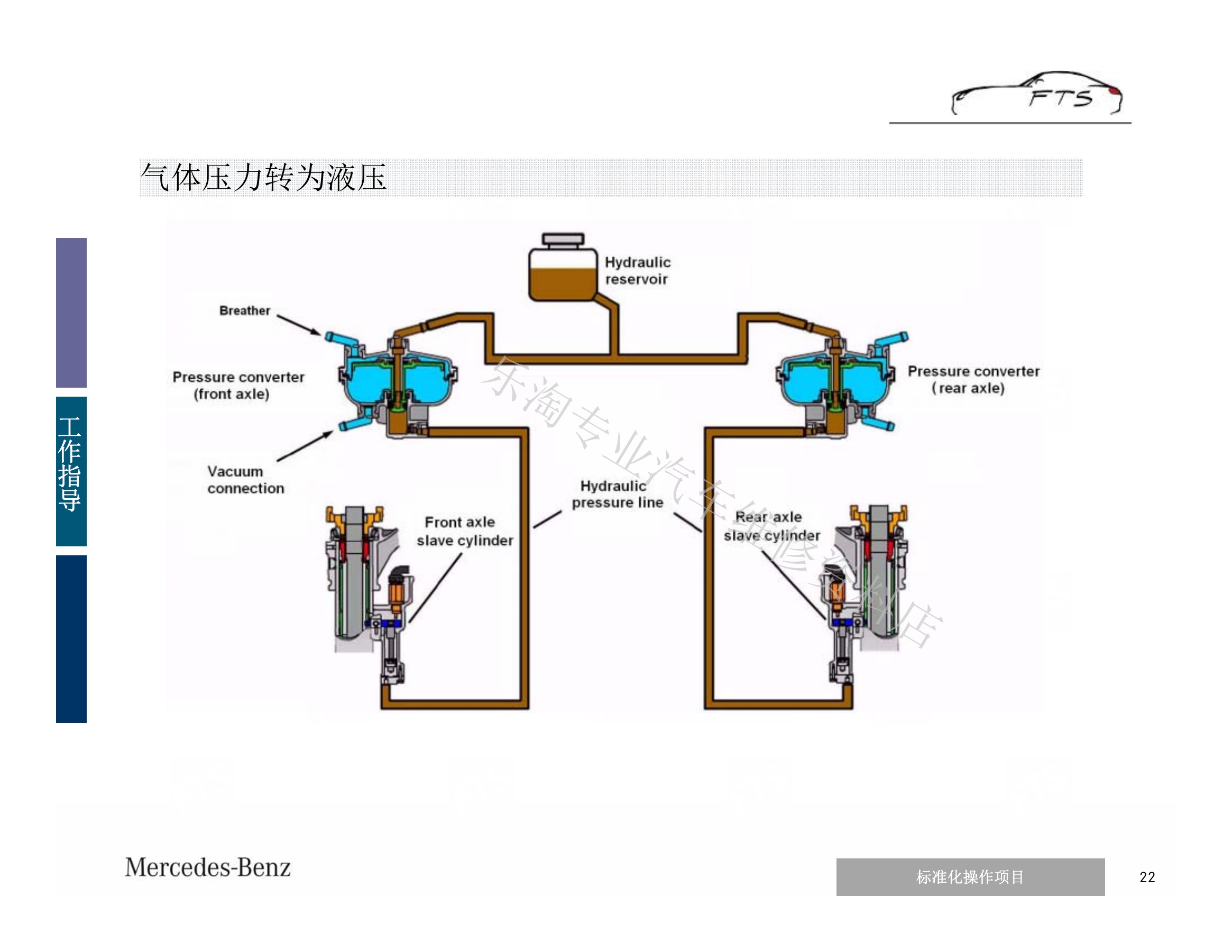

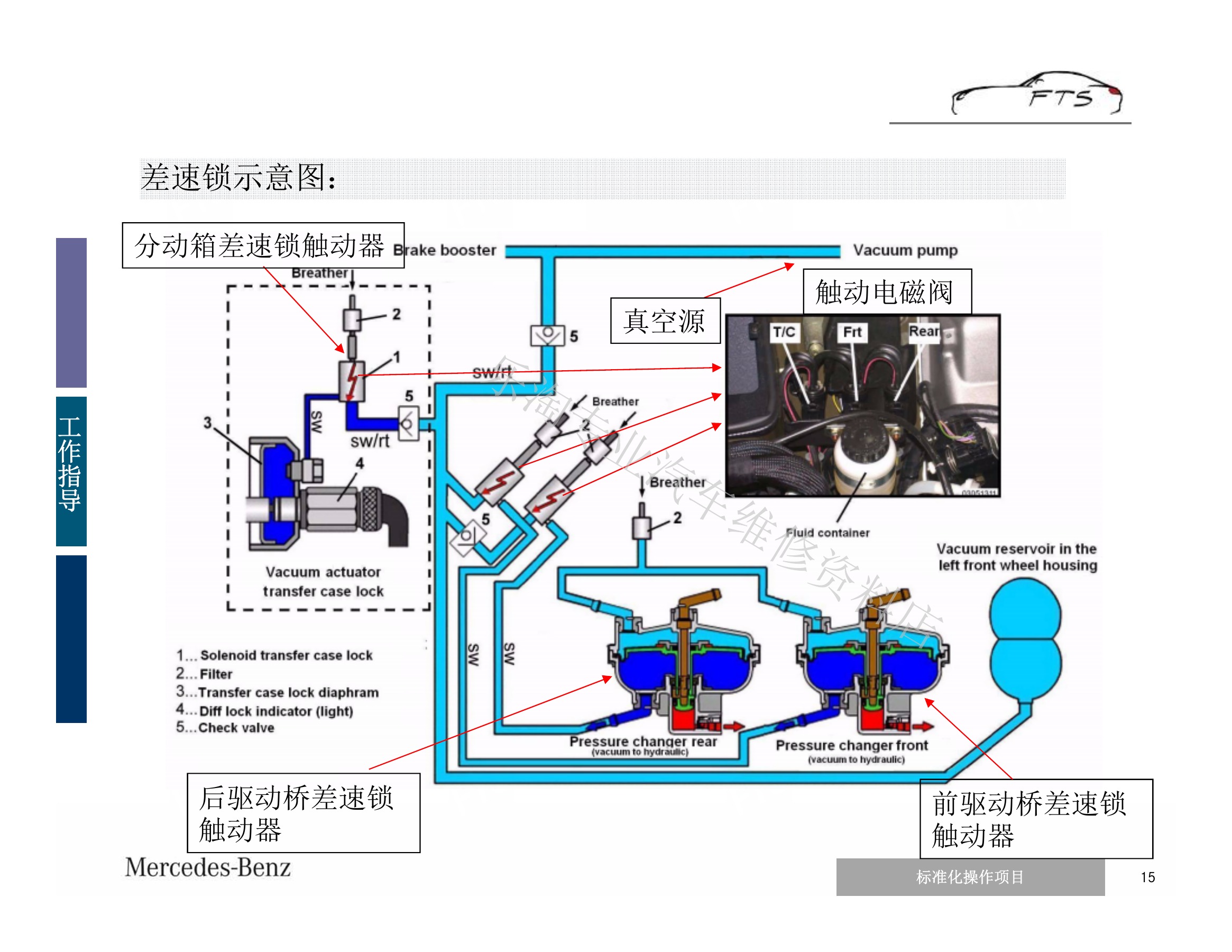

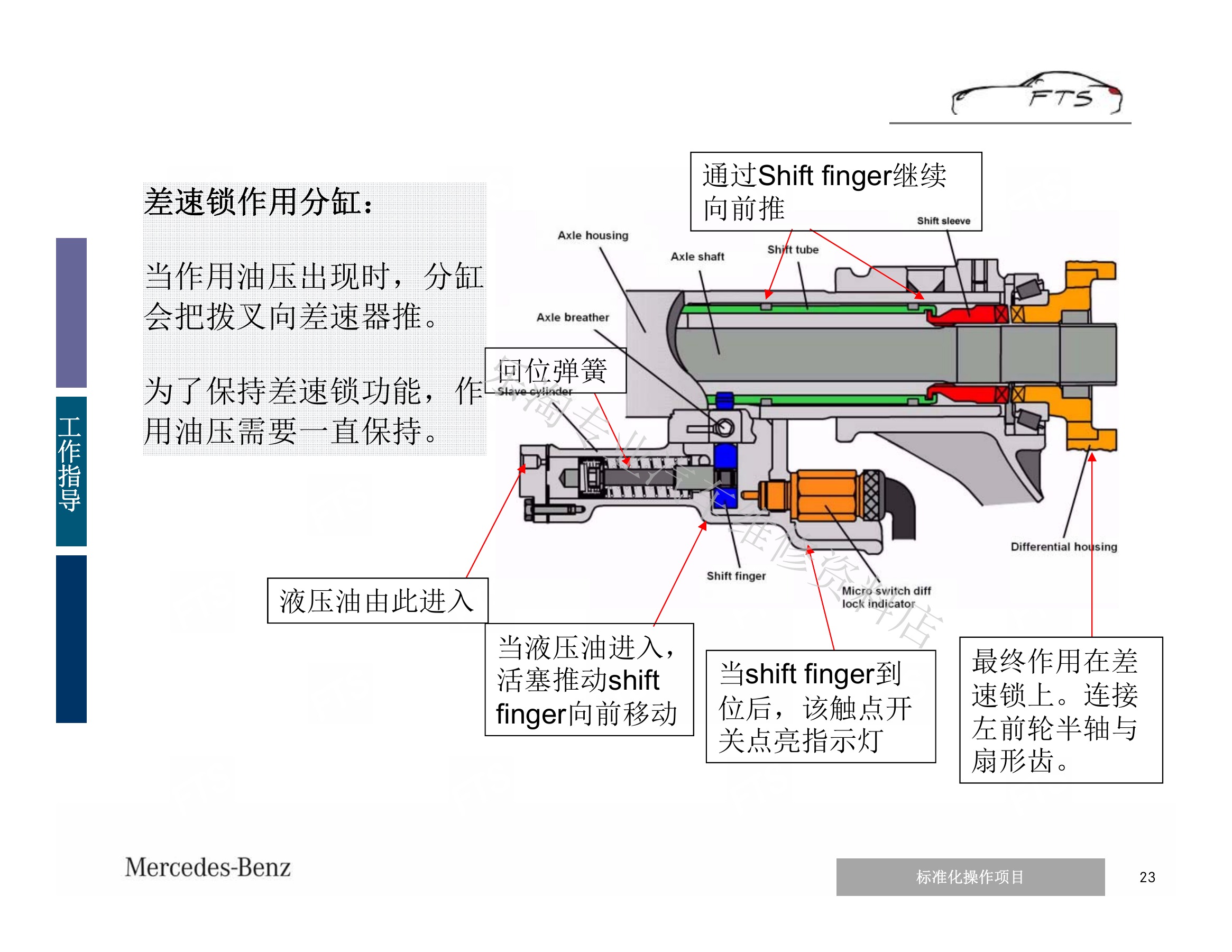

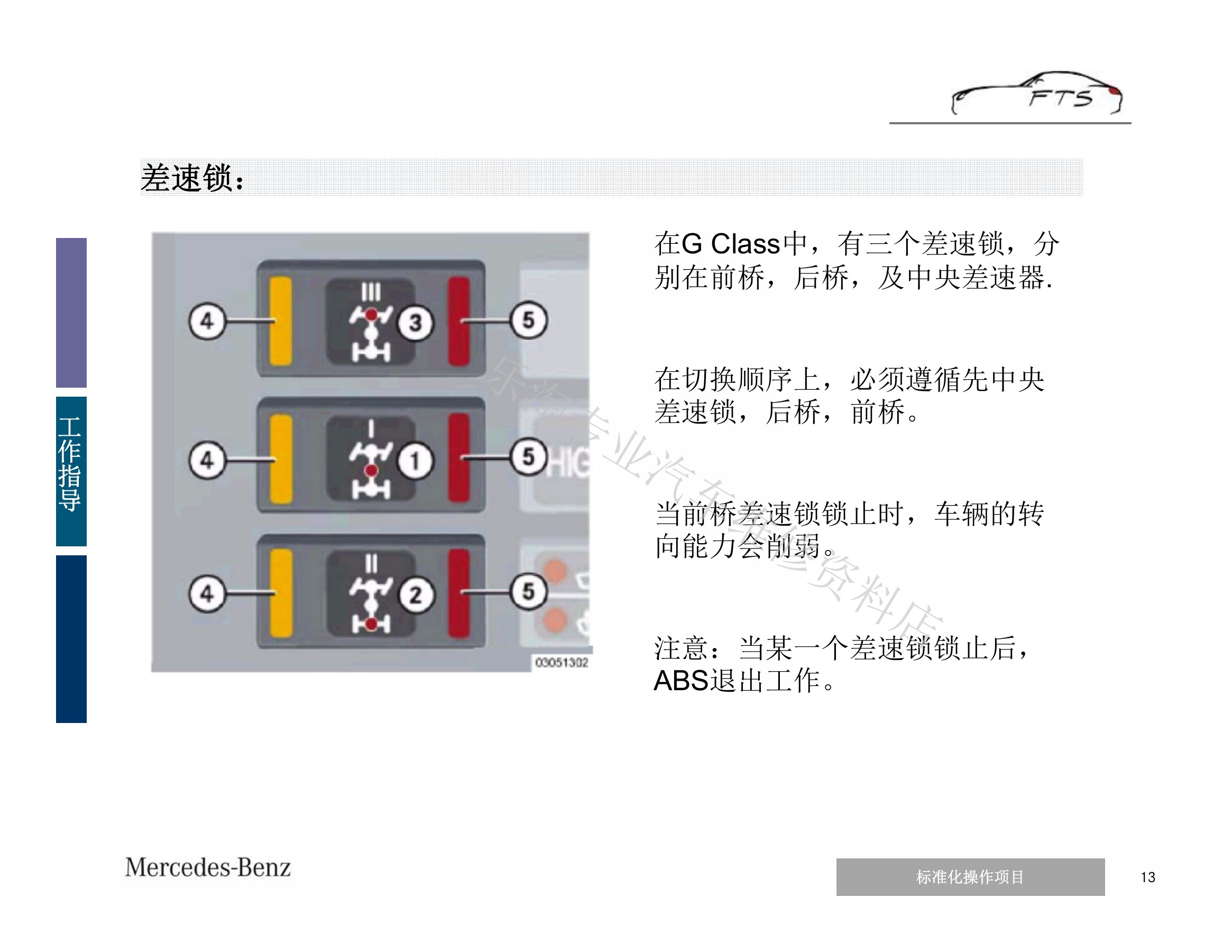

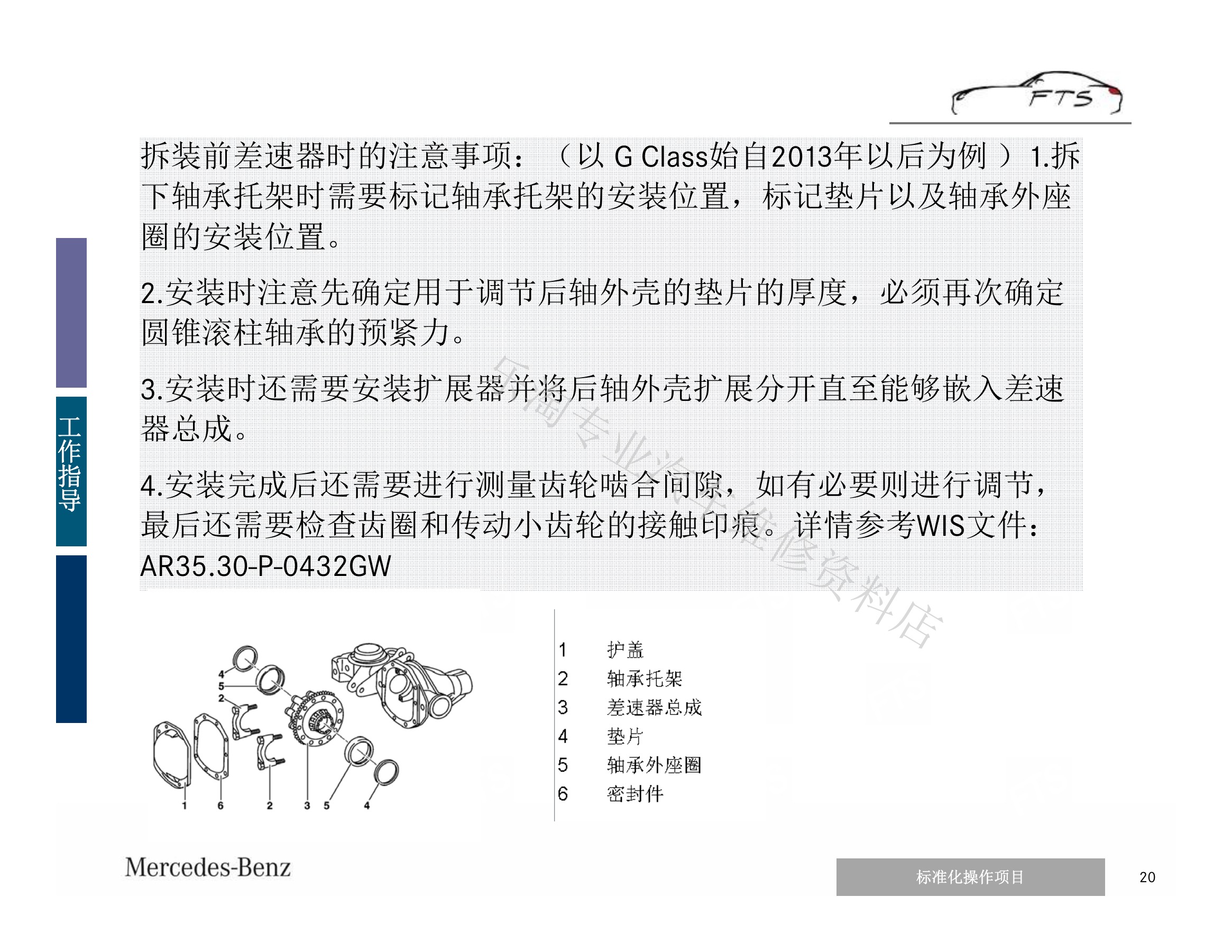

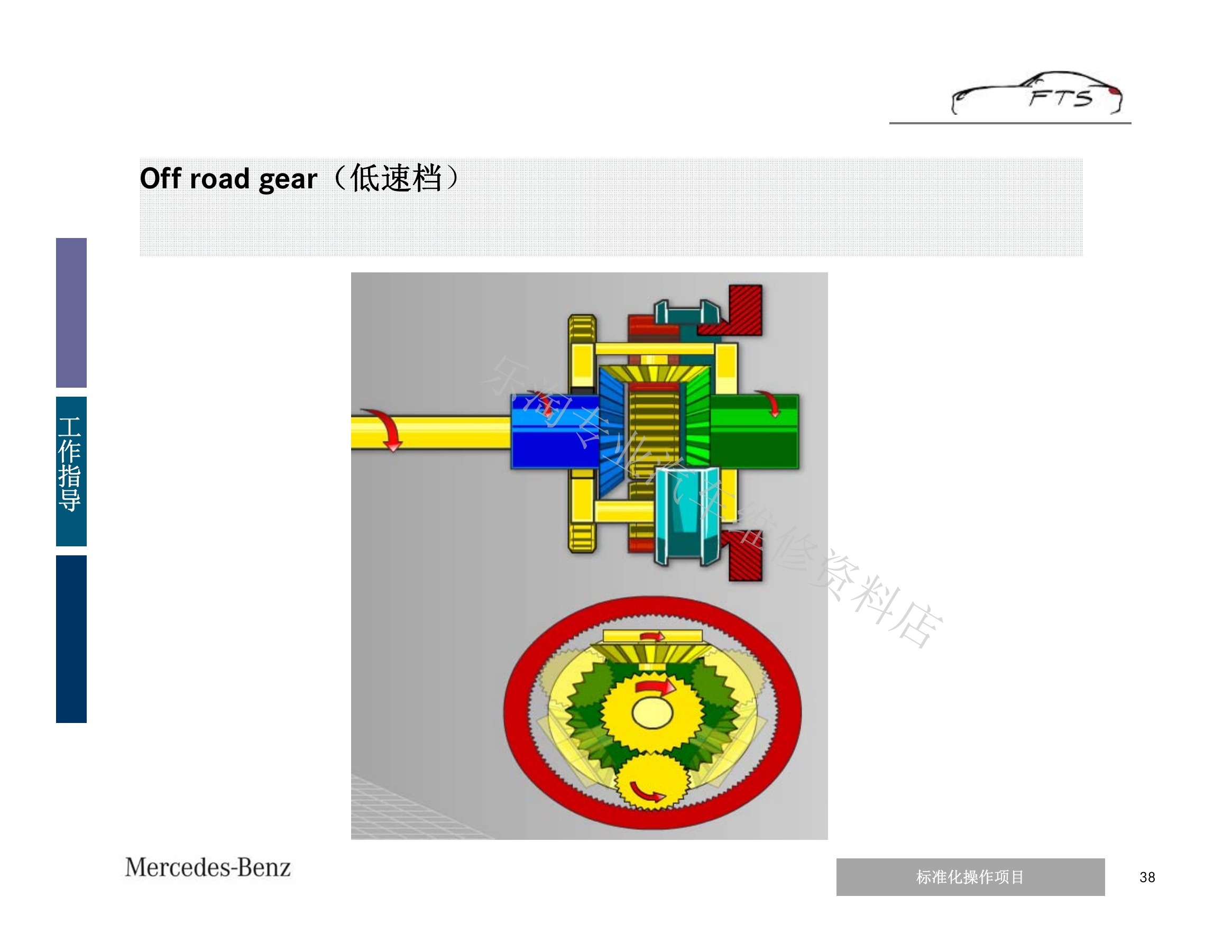

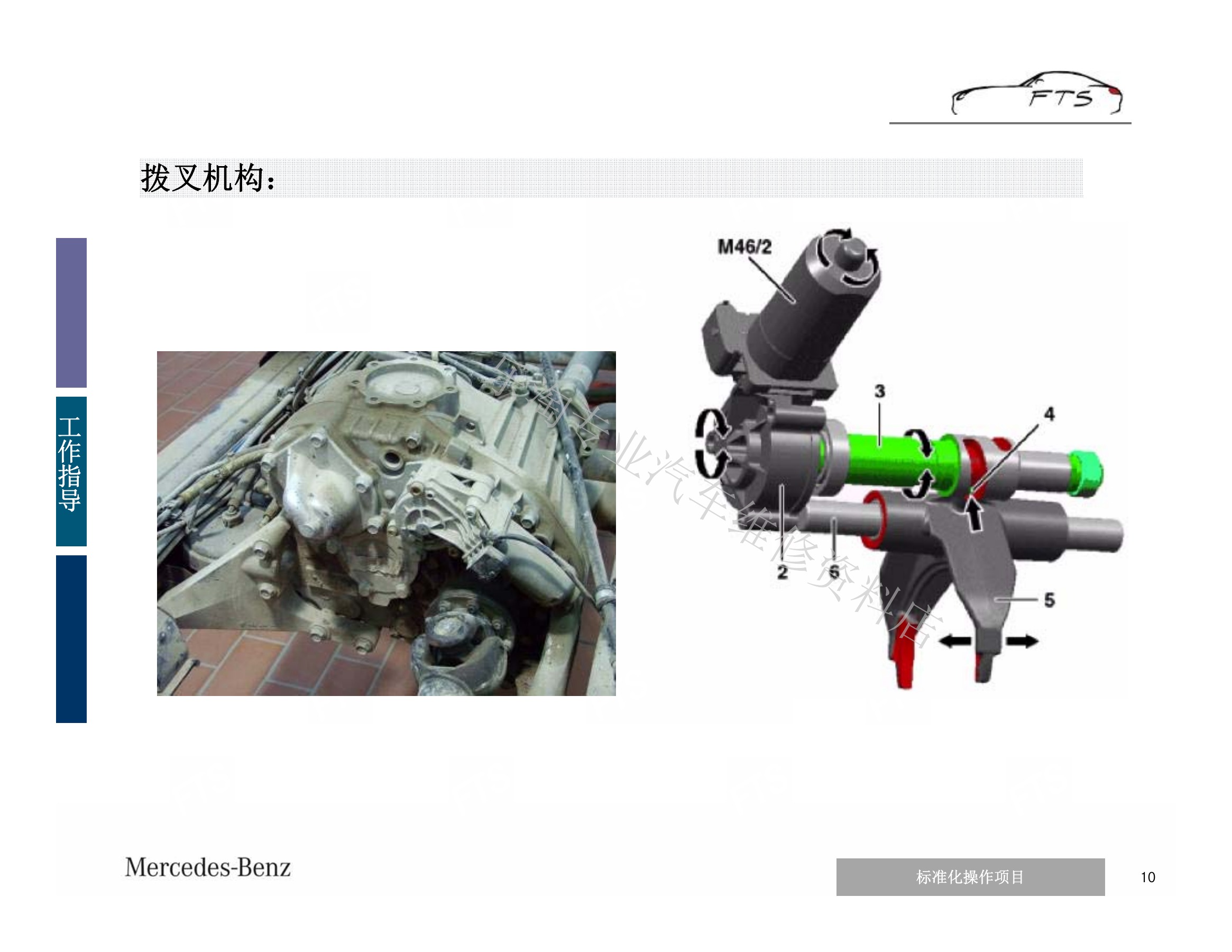

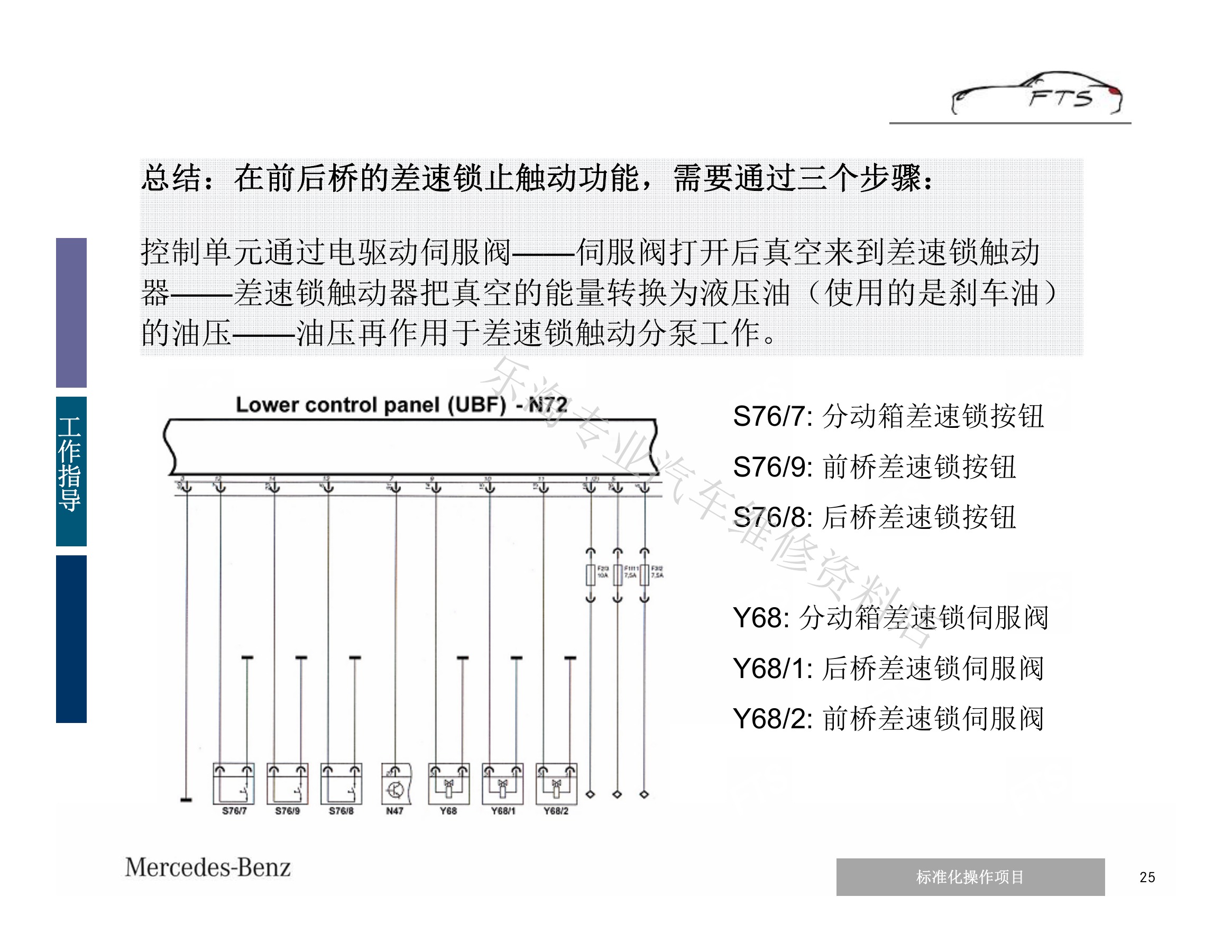

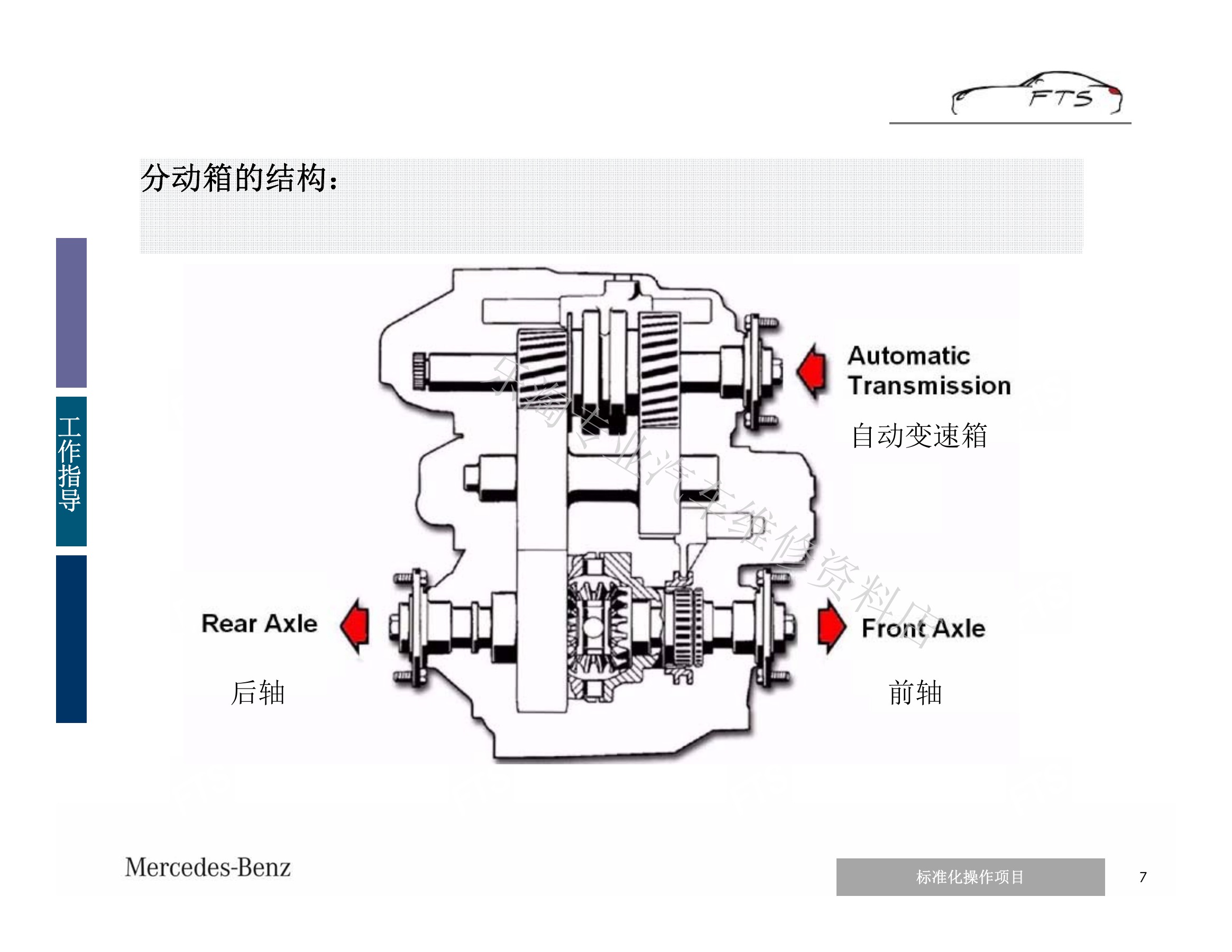

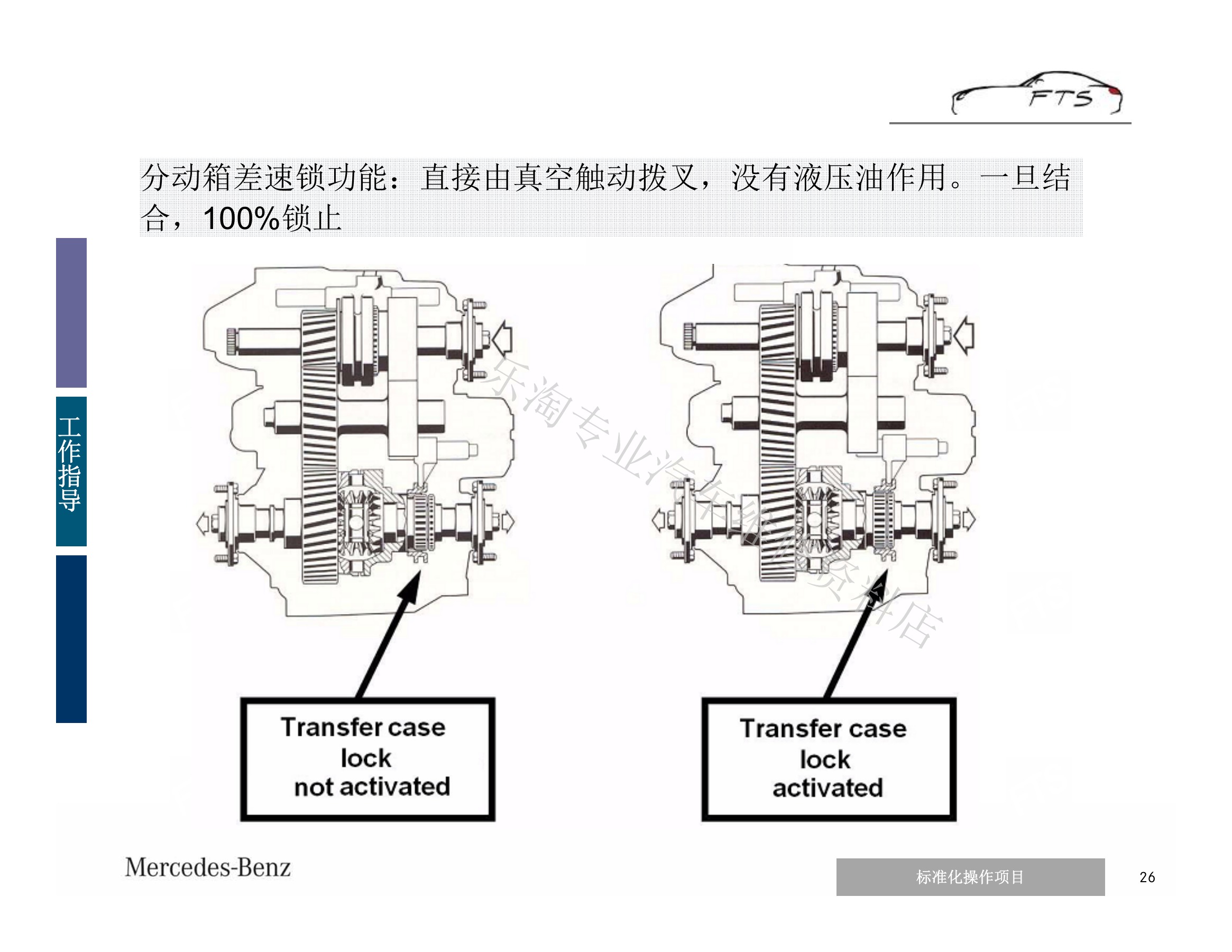

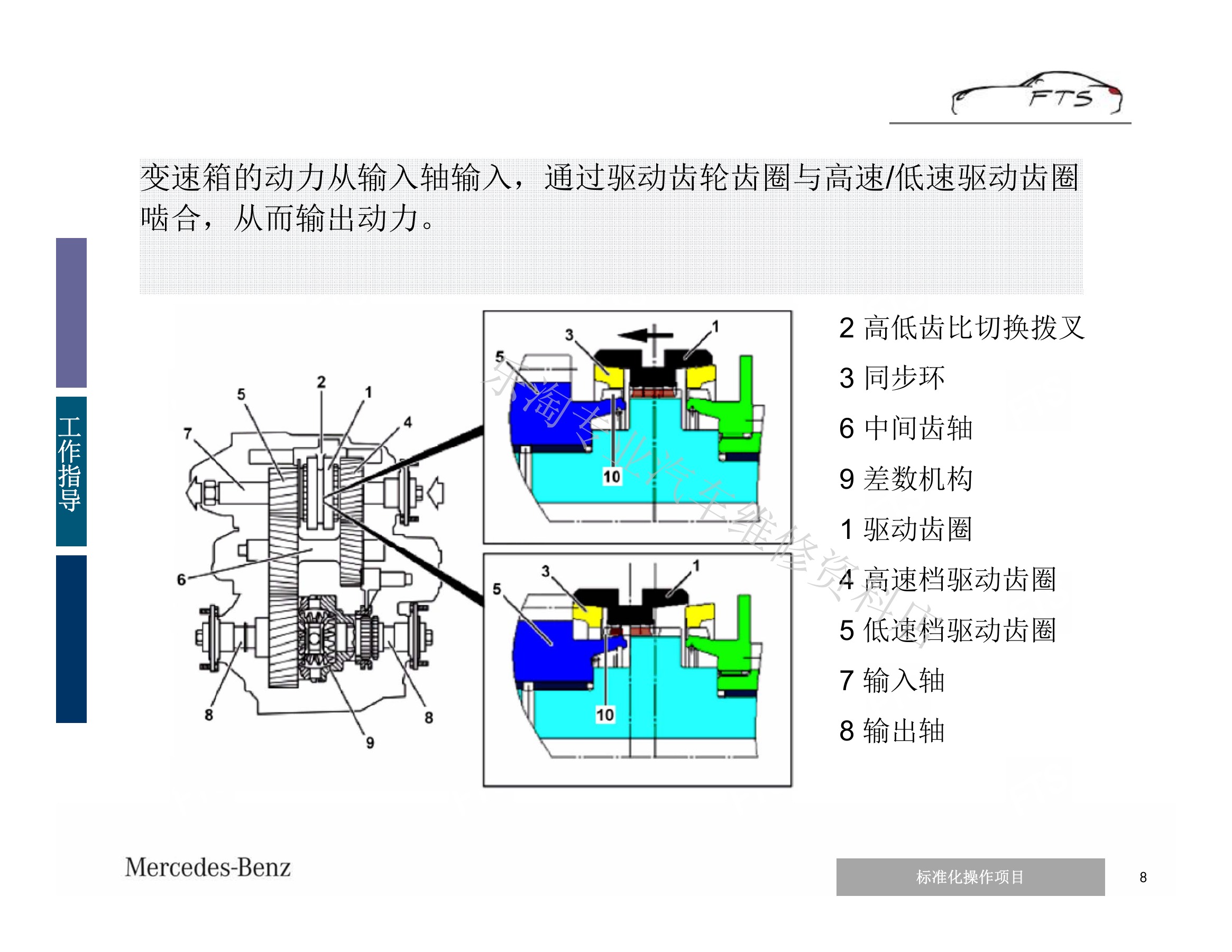

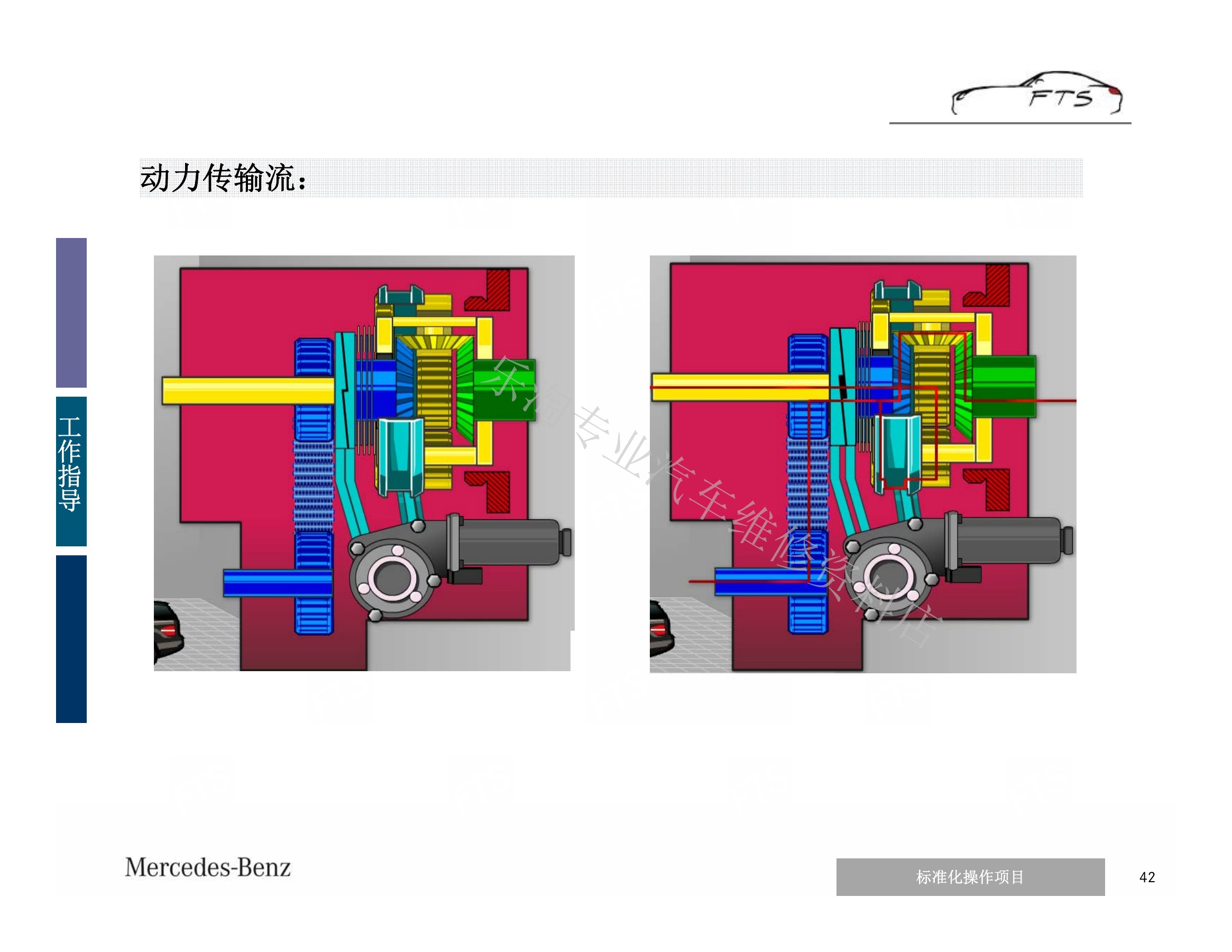

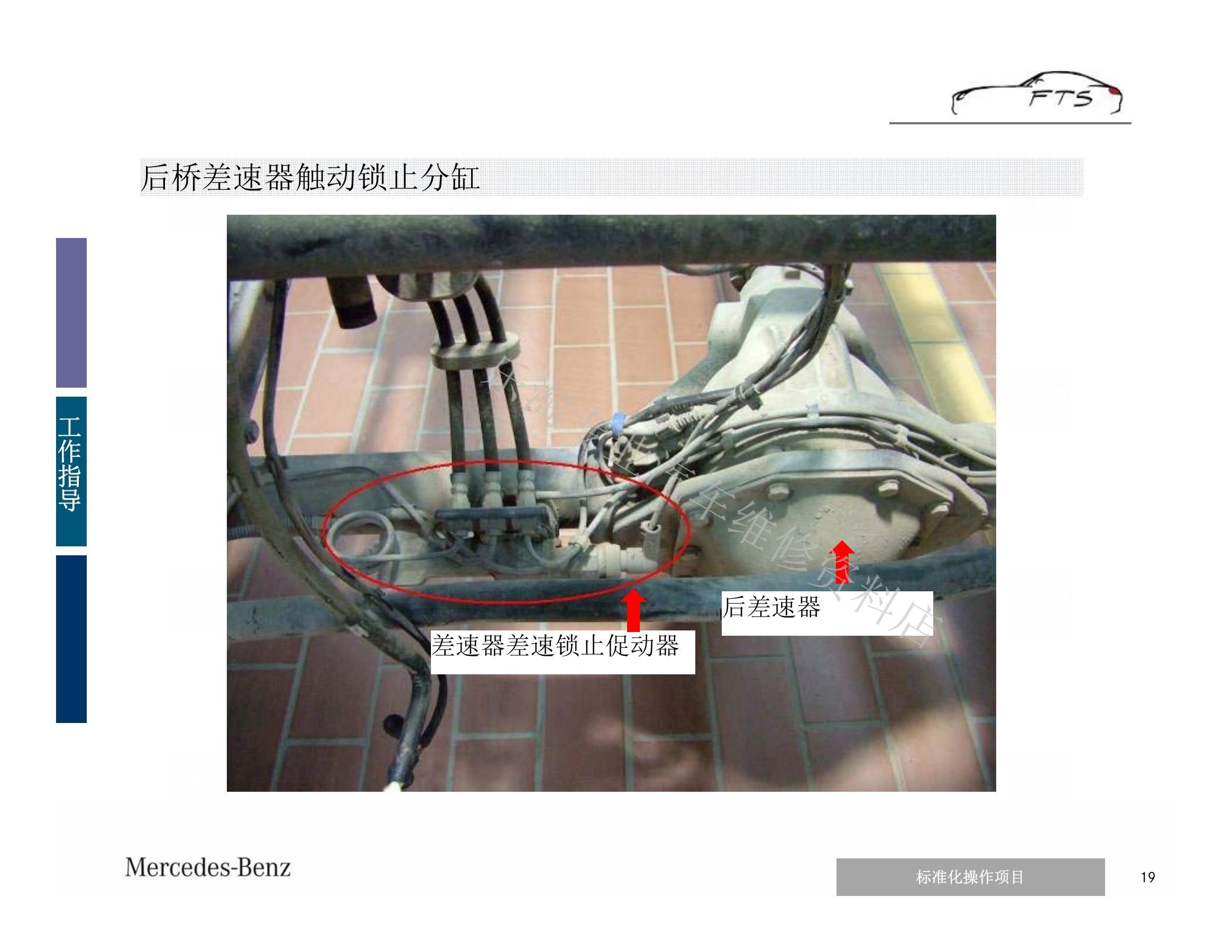

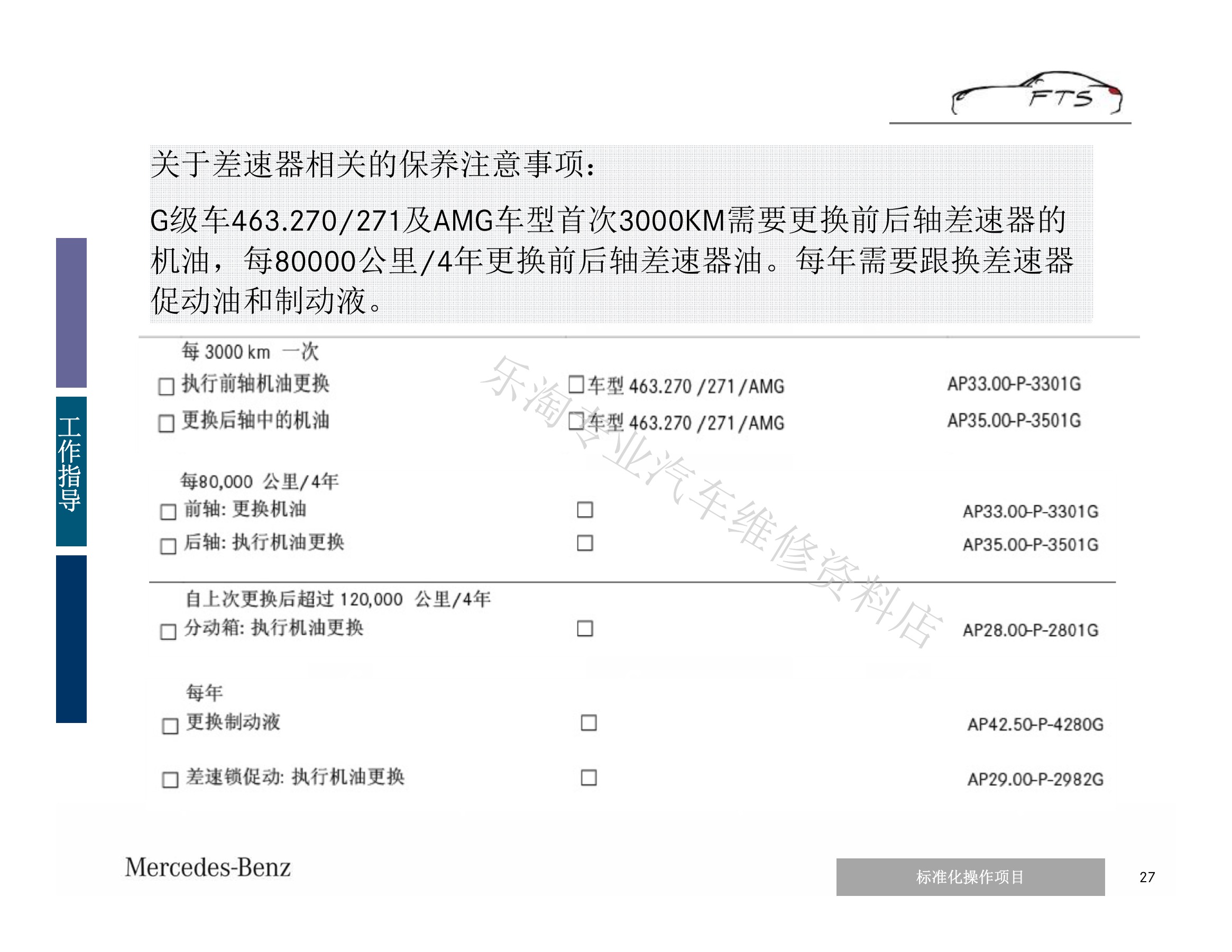

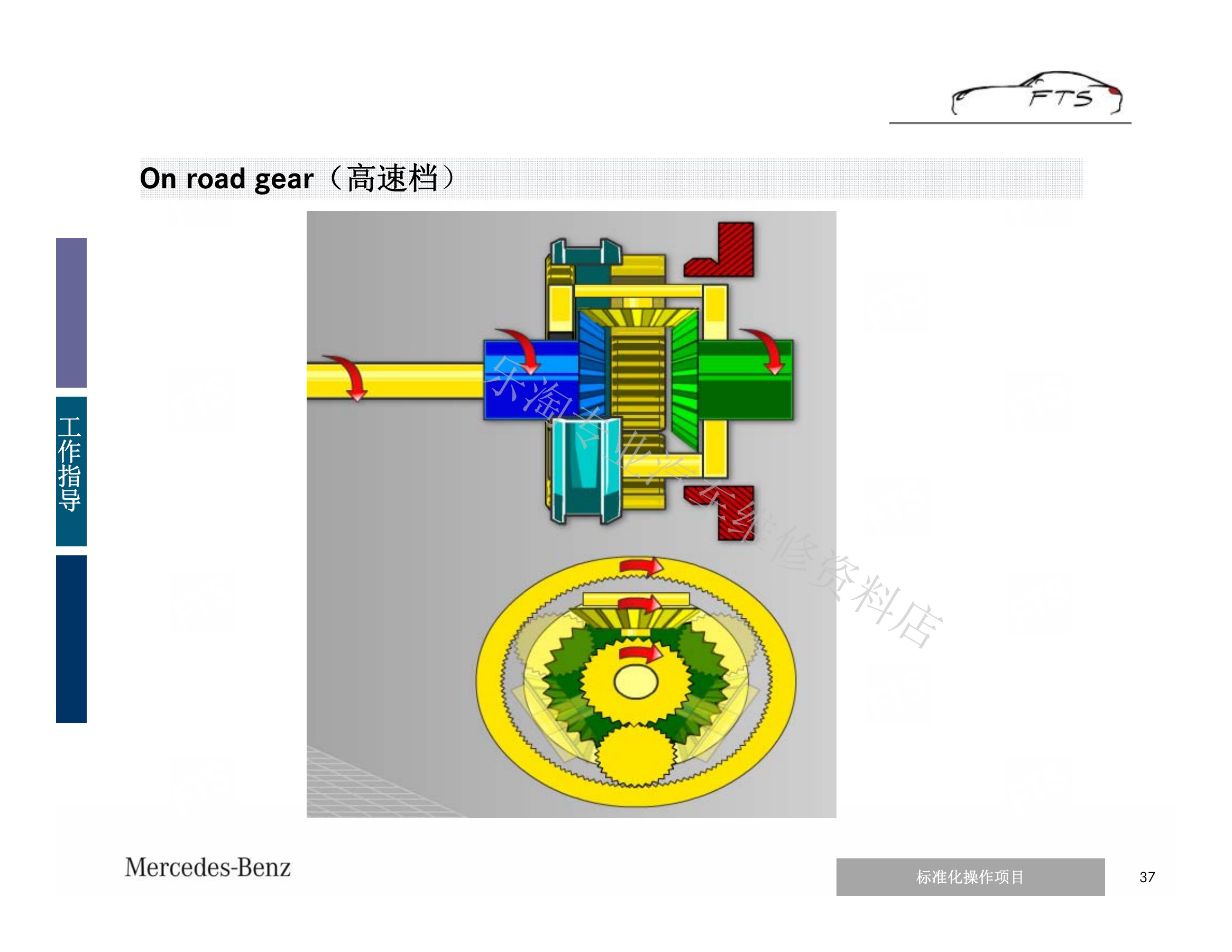

G级由带高低速和中央锁的分动箱、前后桥锁止差速器组成。资料展示齿比拨叉、蜗轮蜗杆电机、真空/液压促动和中央-后-前的锁止顺序，并说明轴承盖、垫片及促动油维护注意事项。

三、ML/R级与越野包430分动机构

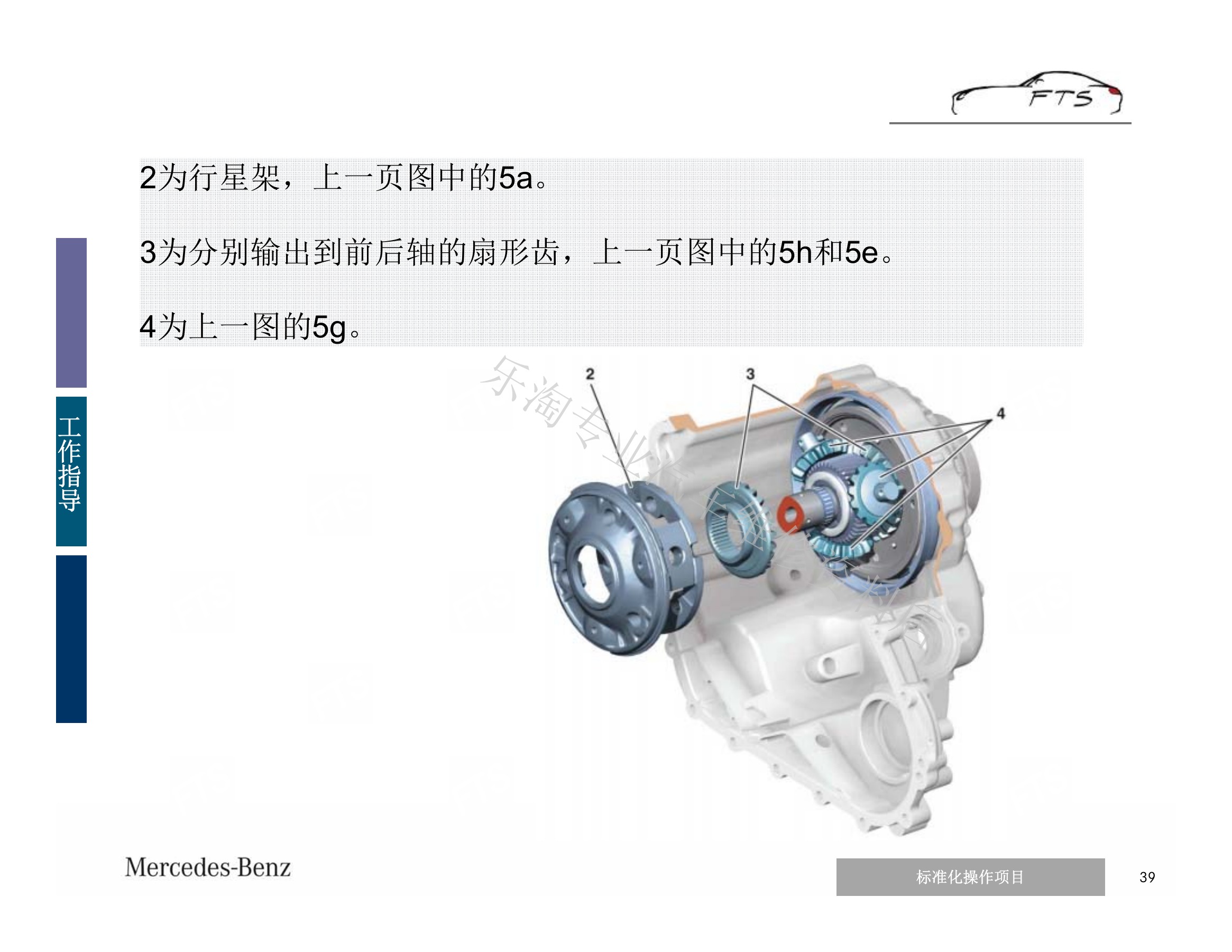

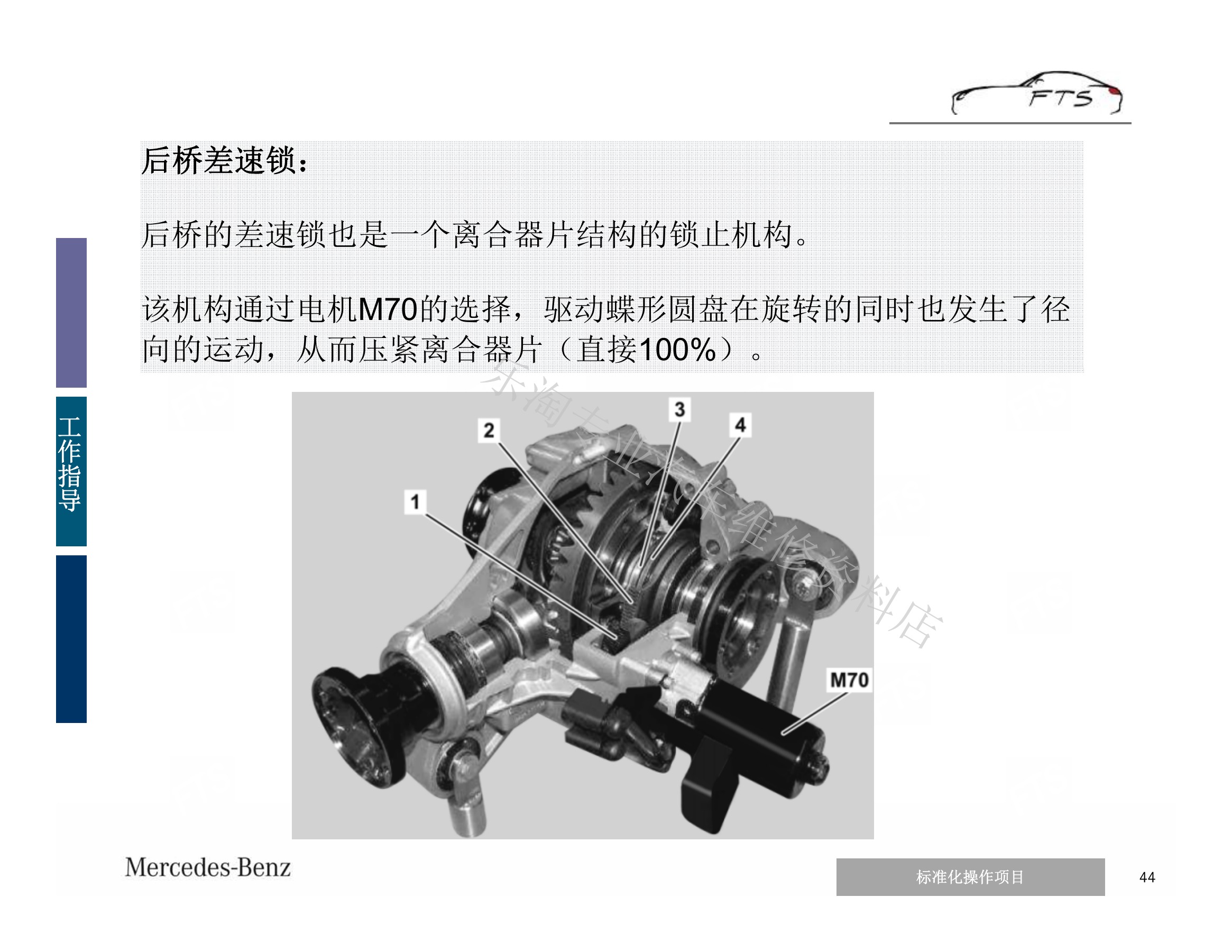

三、ML/R级与越野包430分动机构（page-28）
三、ML/R级与越野包430分动机构（page-29）
三、ML/R级与越野包430分动机构（page-30）
三、ML/R级与越野包430分动机构（page-31）
三、ML/R级与越野包430分动机构（page-32）
三、ML/R级与越野包430分动机构（page-33）

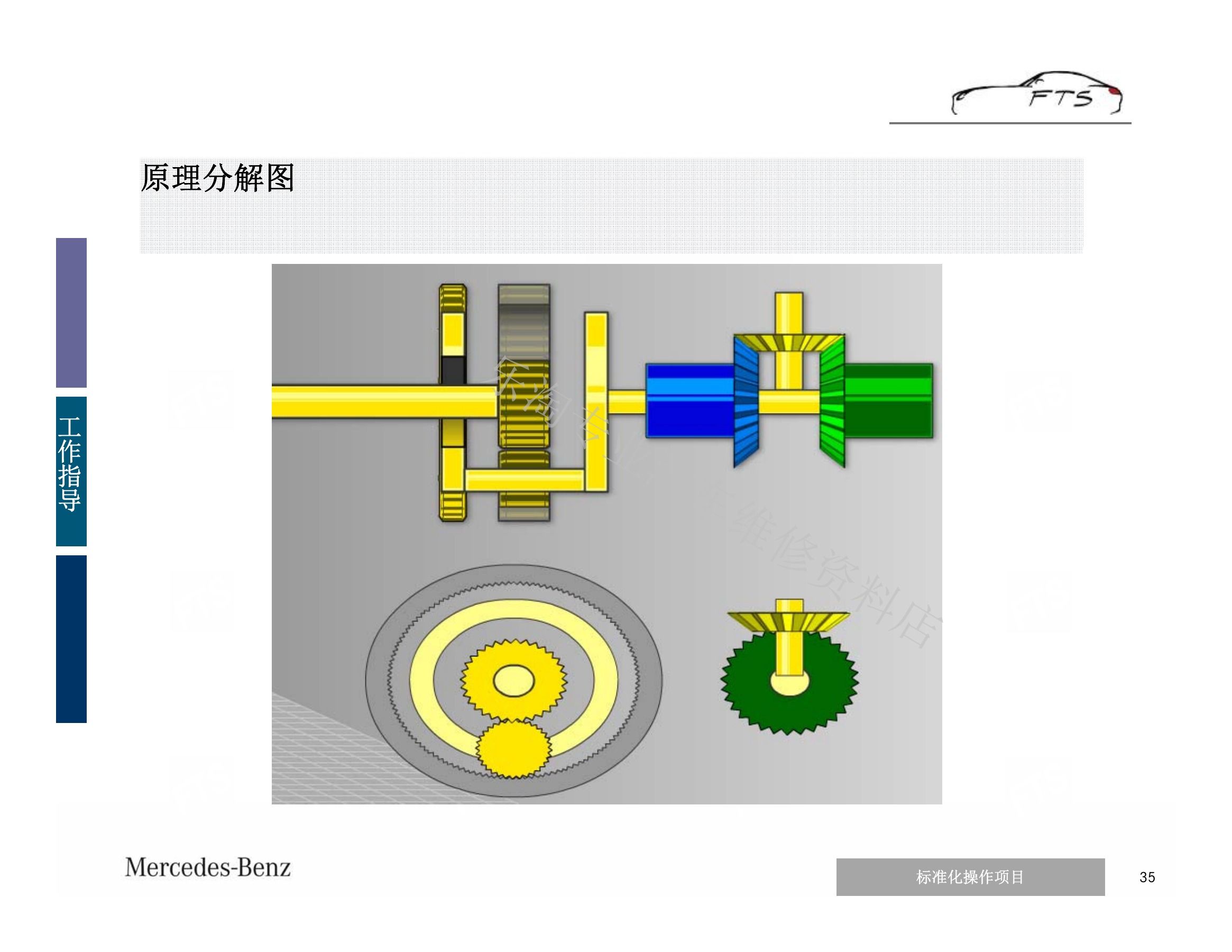

三、ML/R级与越野包430分动机构（page-34）

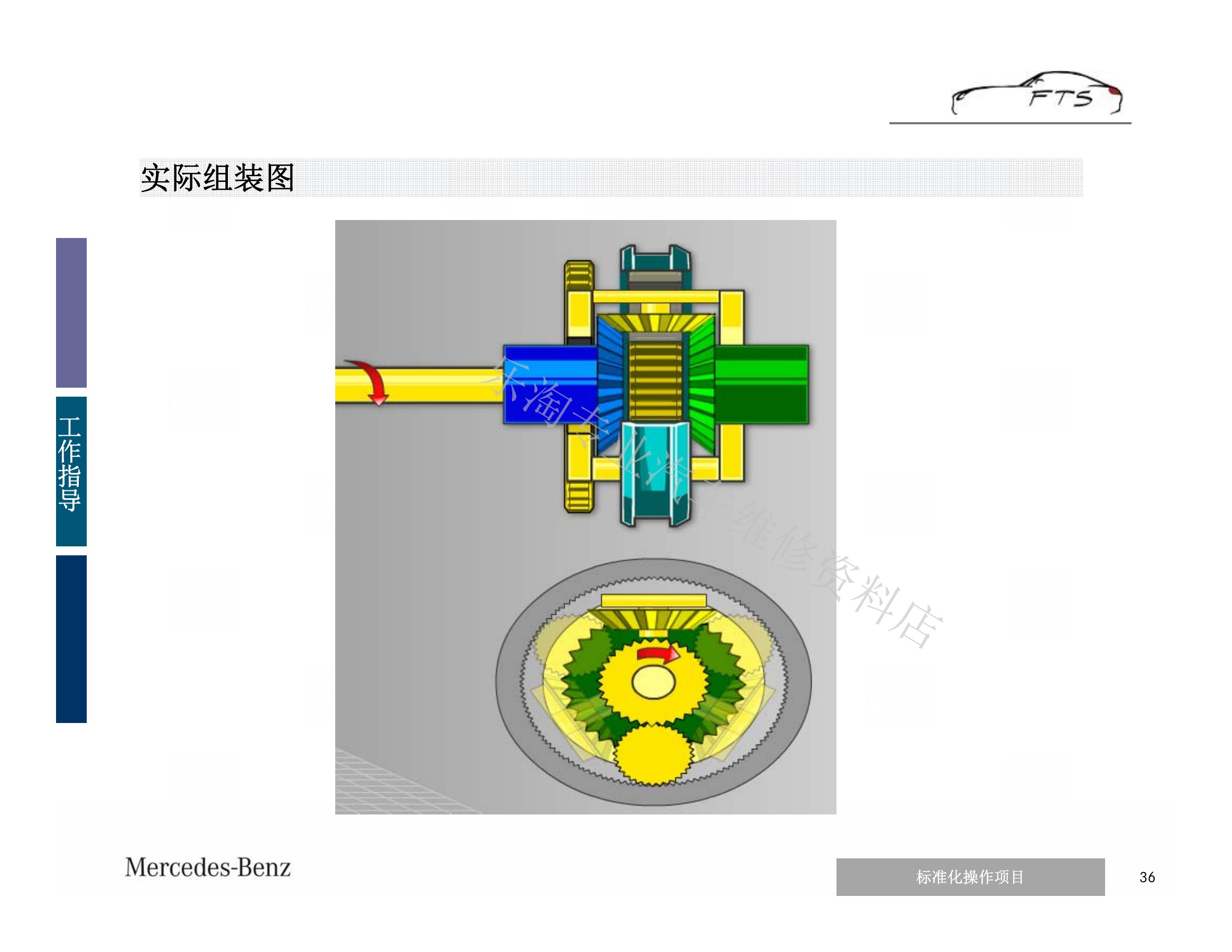

三、ML/R级与越野包430分动机构（page-35）
三、ML/R级与越野包430分动机构（page-36）
三、ML/R级与越野包430分动机构（page-37）
三、ML/R级与越野包430分动机构（page-38）
三、ML/R级与越野包430分动机构（page-39）
三、ML/R级与越野包430分动机构（page-40）
三、ML/R级与越野包430分动机构（page-41）
三、ML/R级与越野包430分动机构（page-42）
三、ML/R级与越野包430分动机构（page-43）
三、ML/R级与越野包430分动机构（page-44）
三、ML/R级与越野包430分动机构（page-45）
三、ML/R级与越野包430分动机构（page-46）
三、ML/R级与越野包430分动机构（page-47）

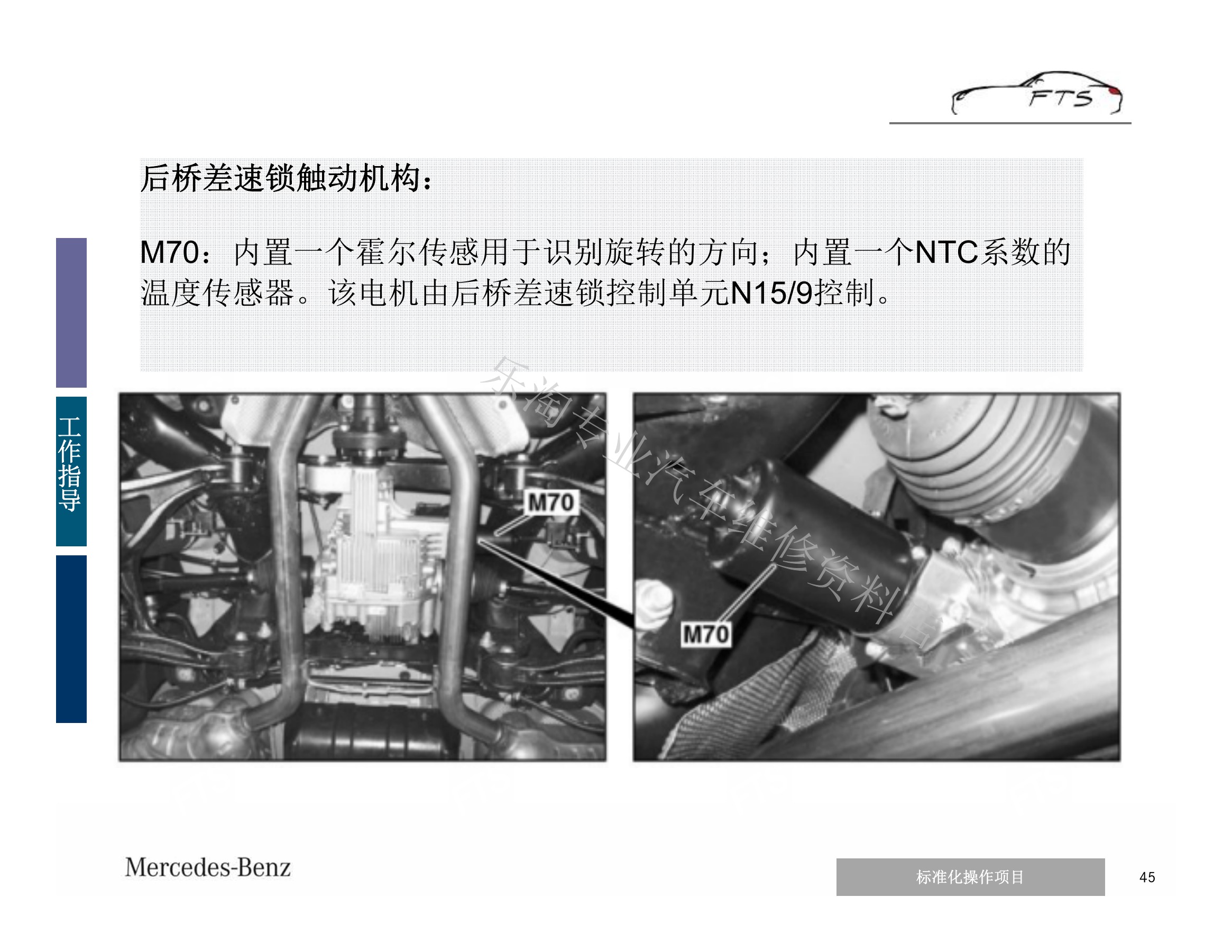

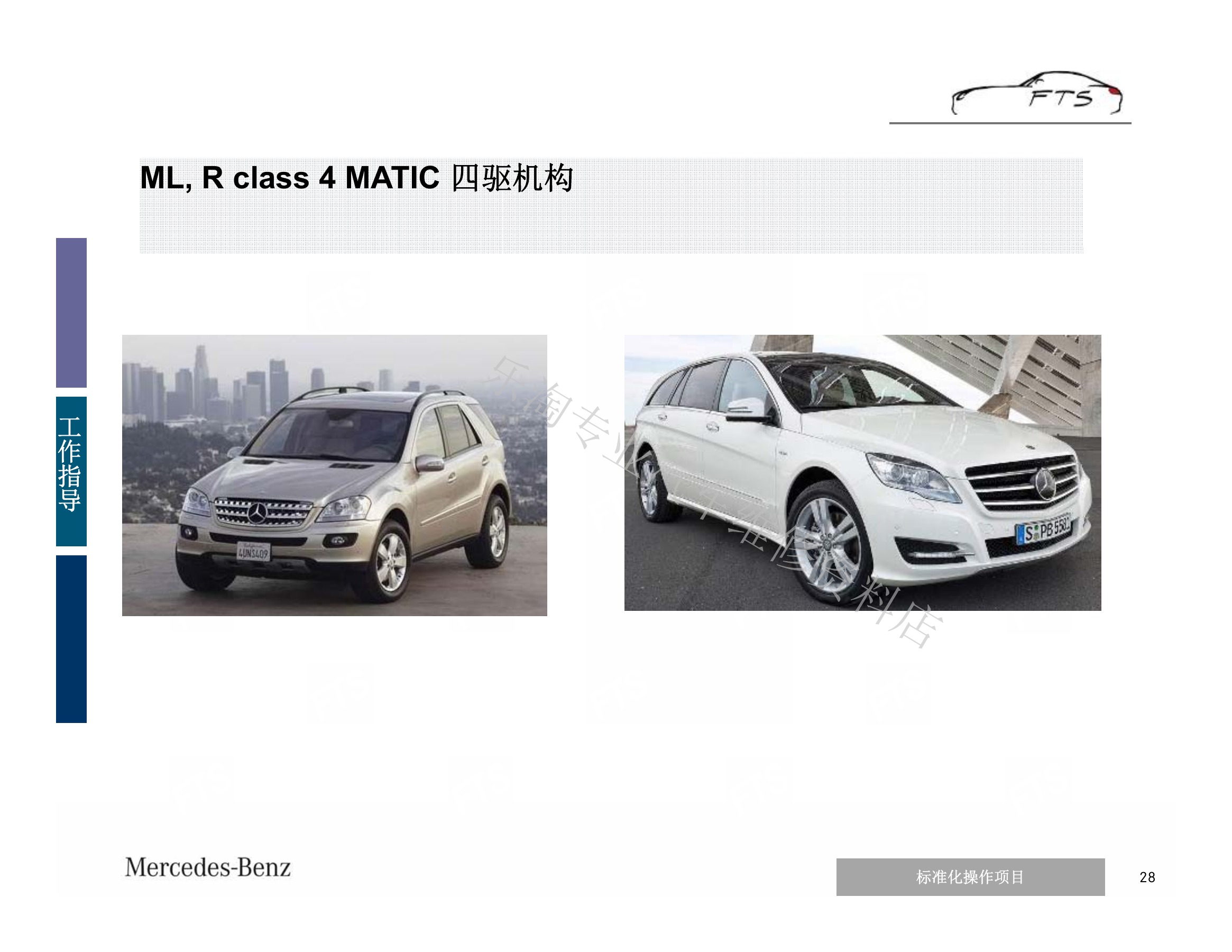

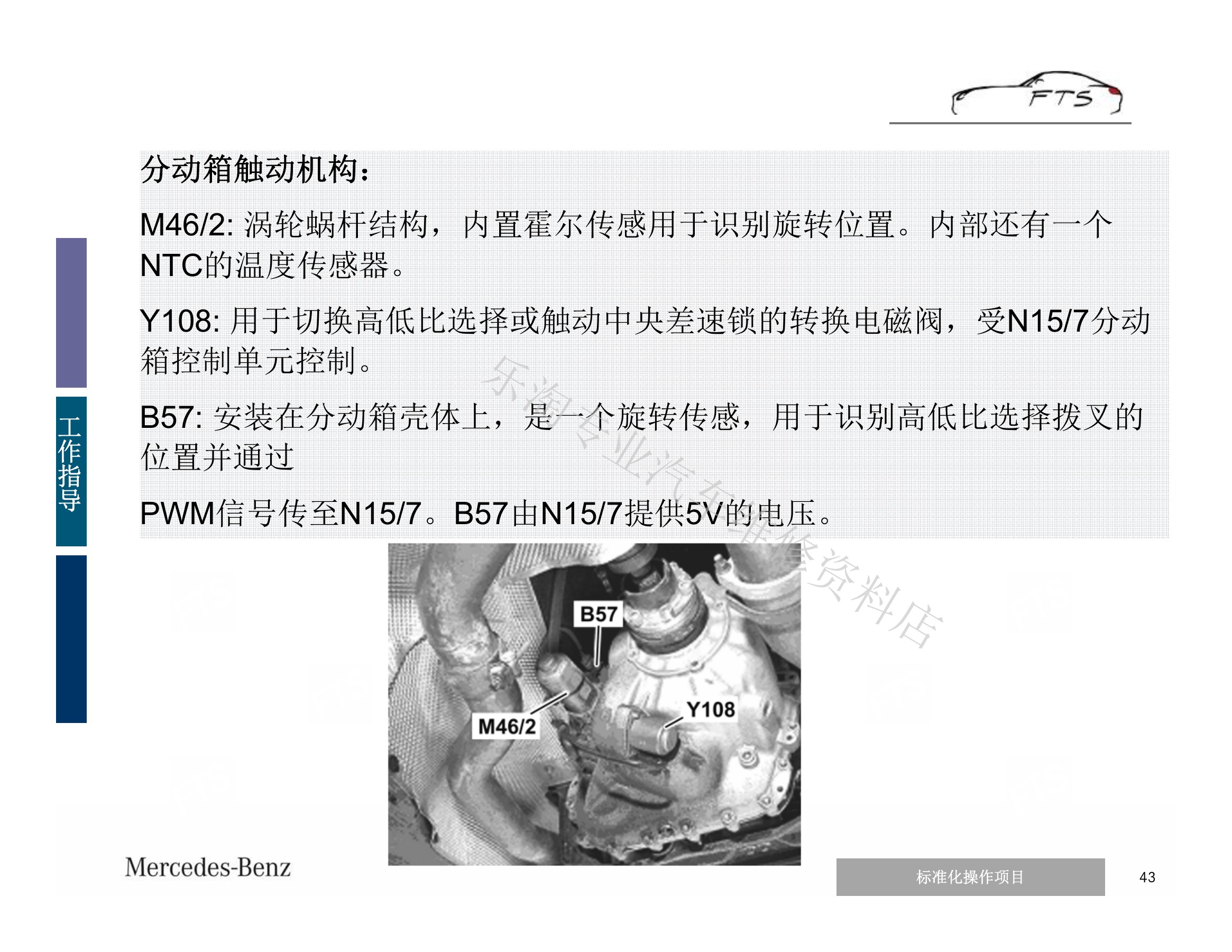

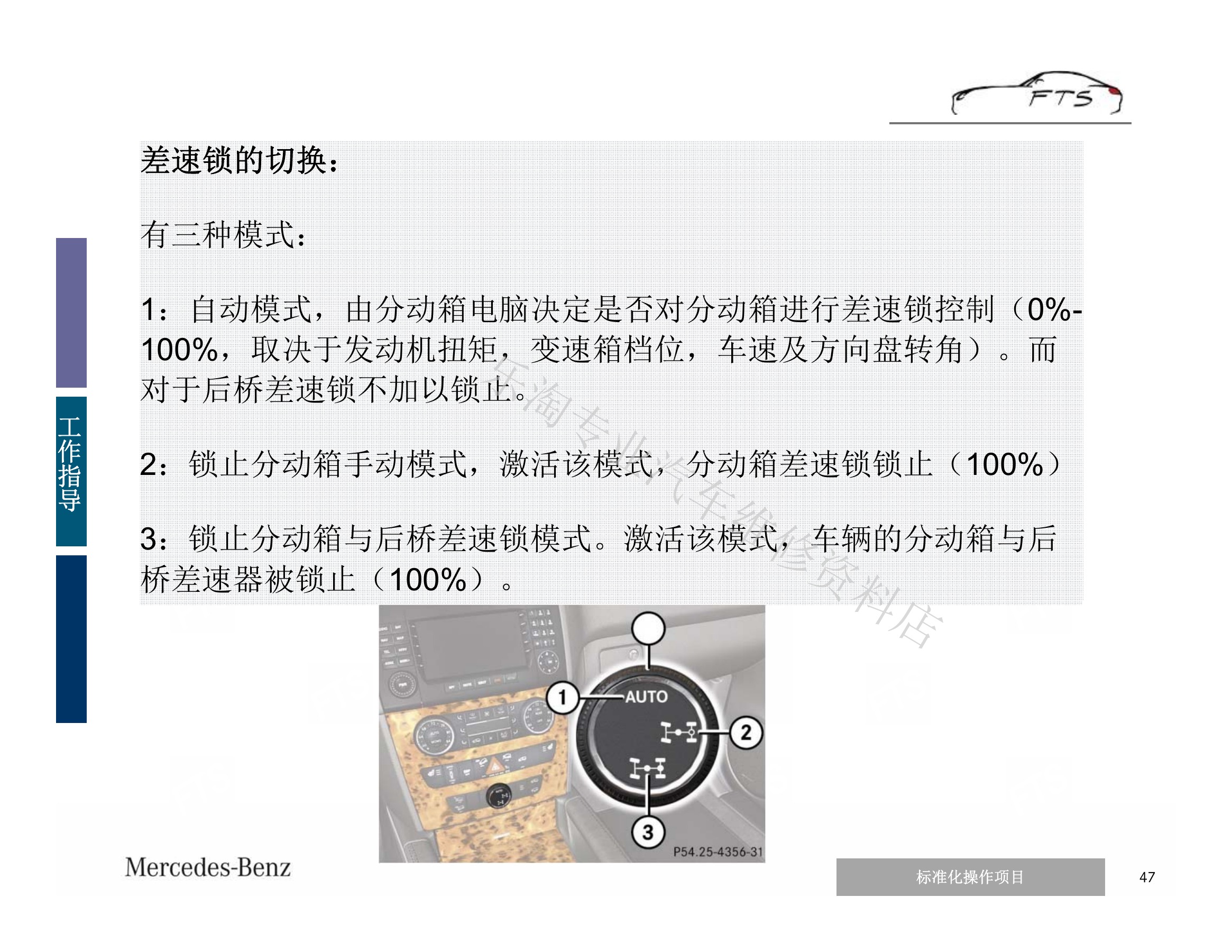

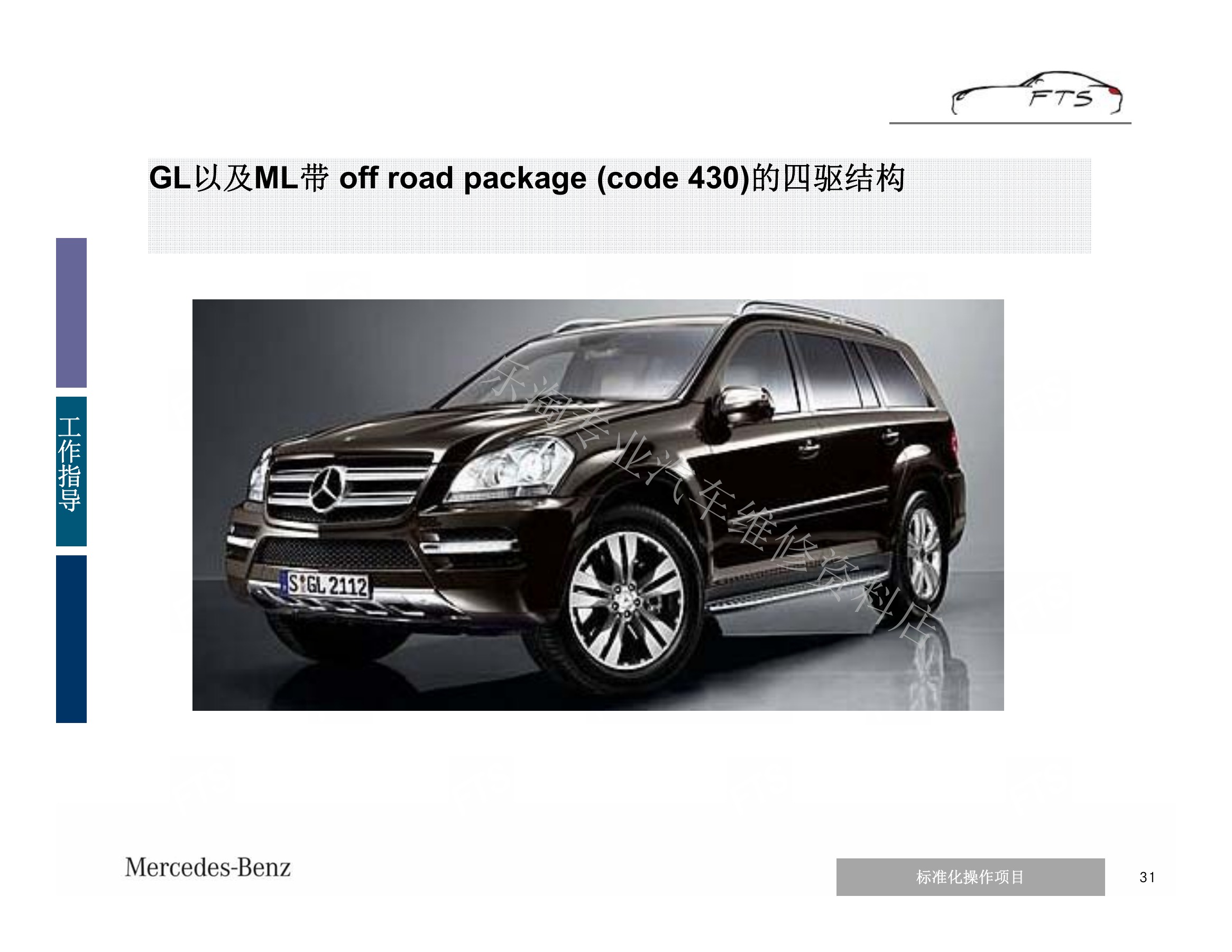

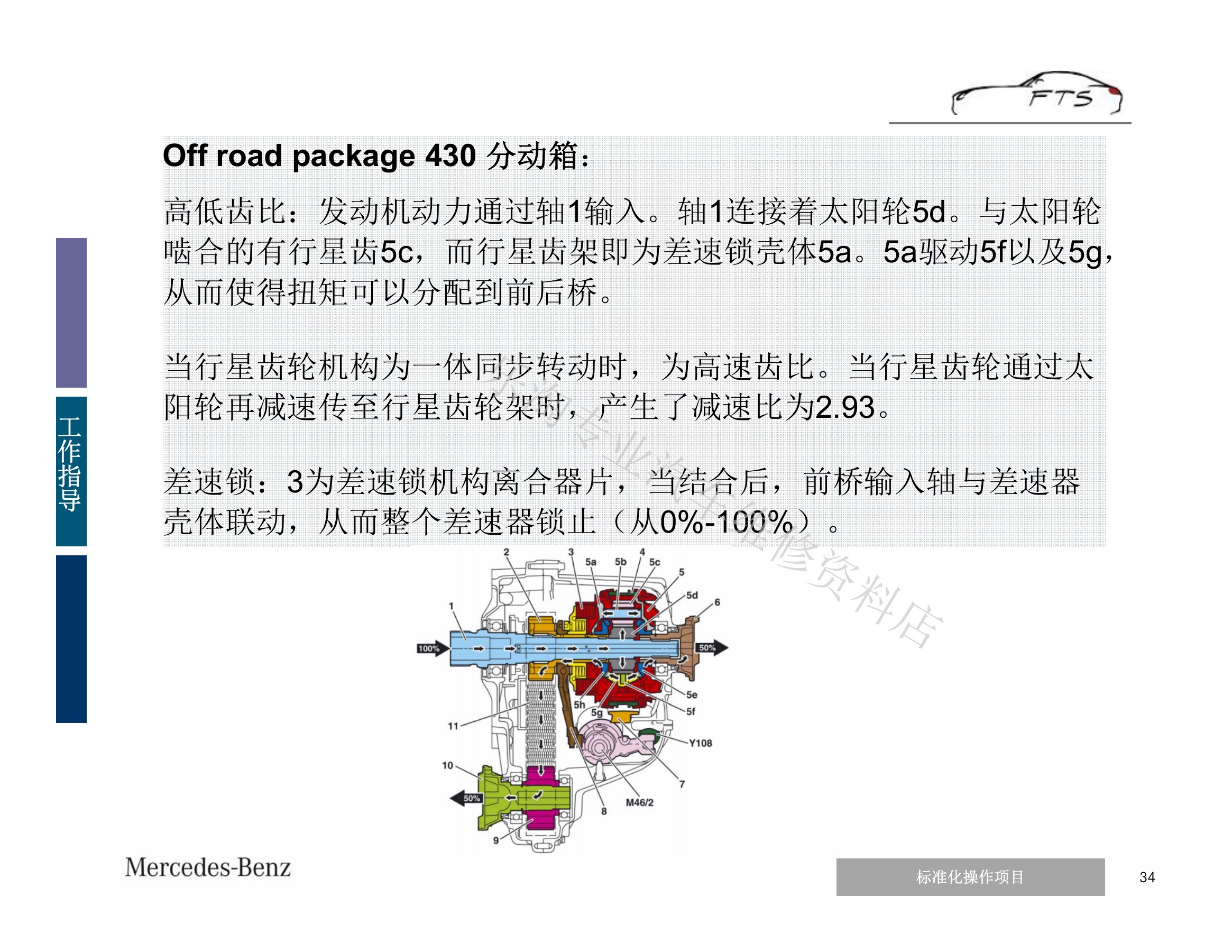

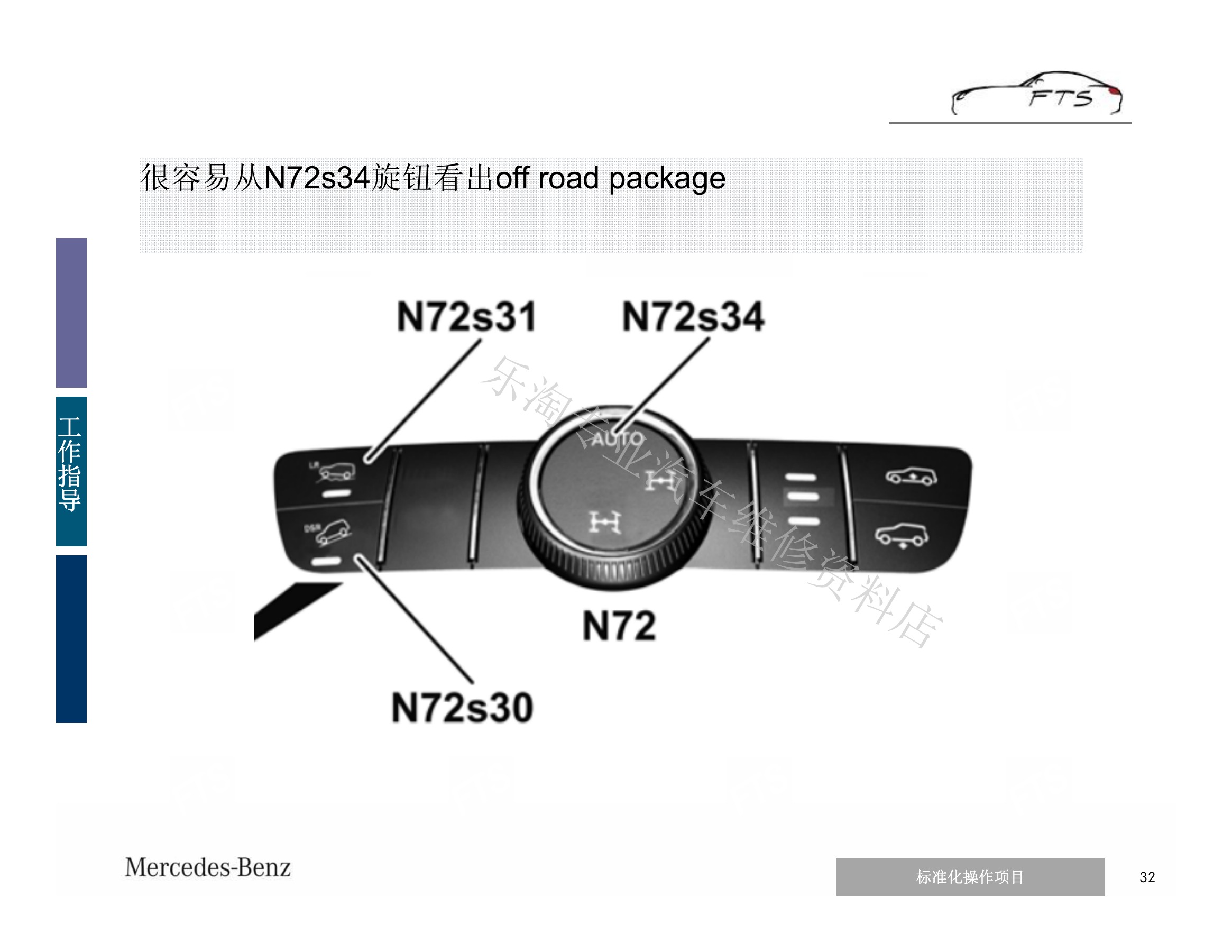

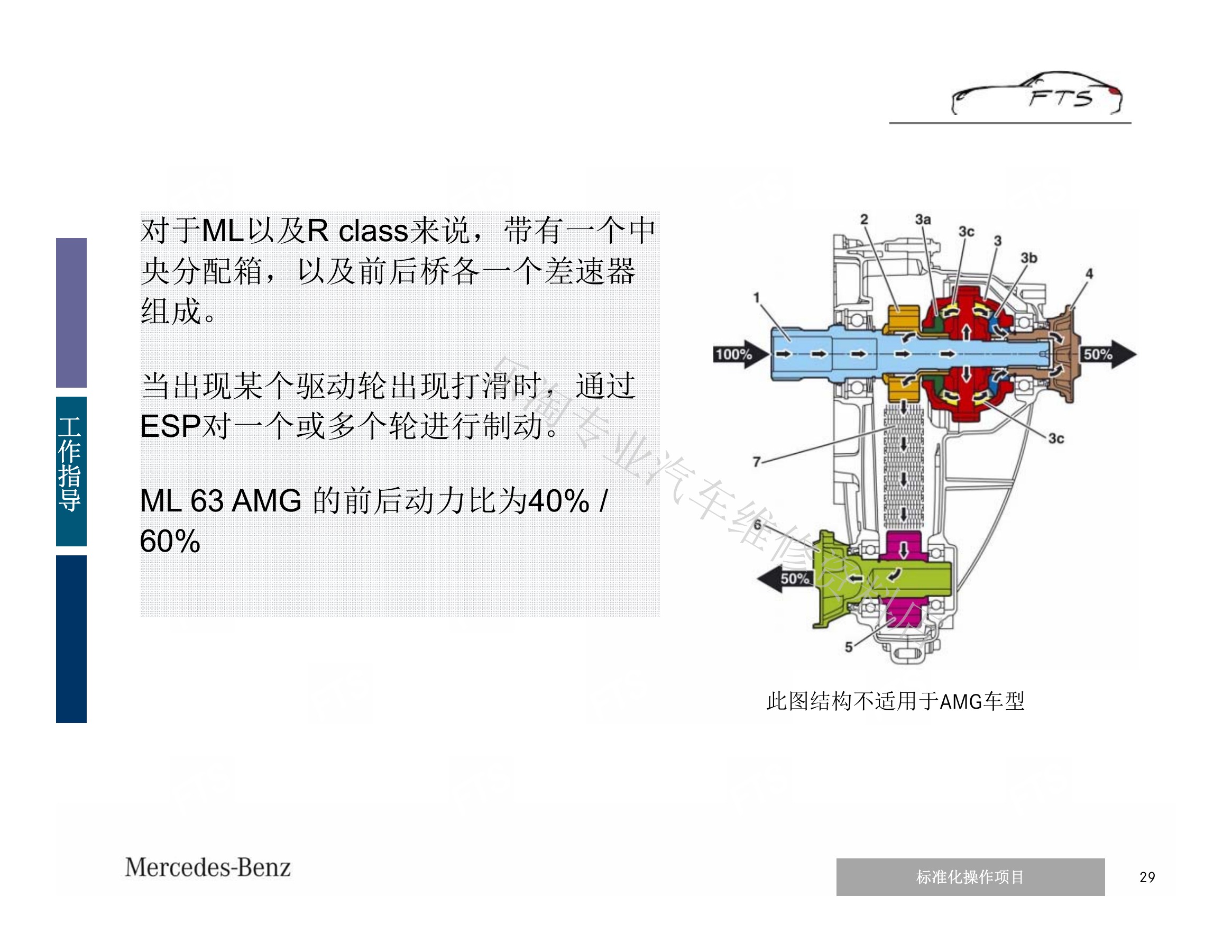

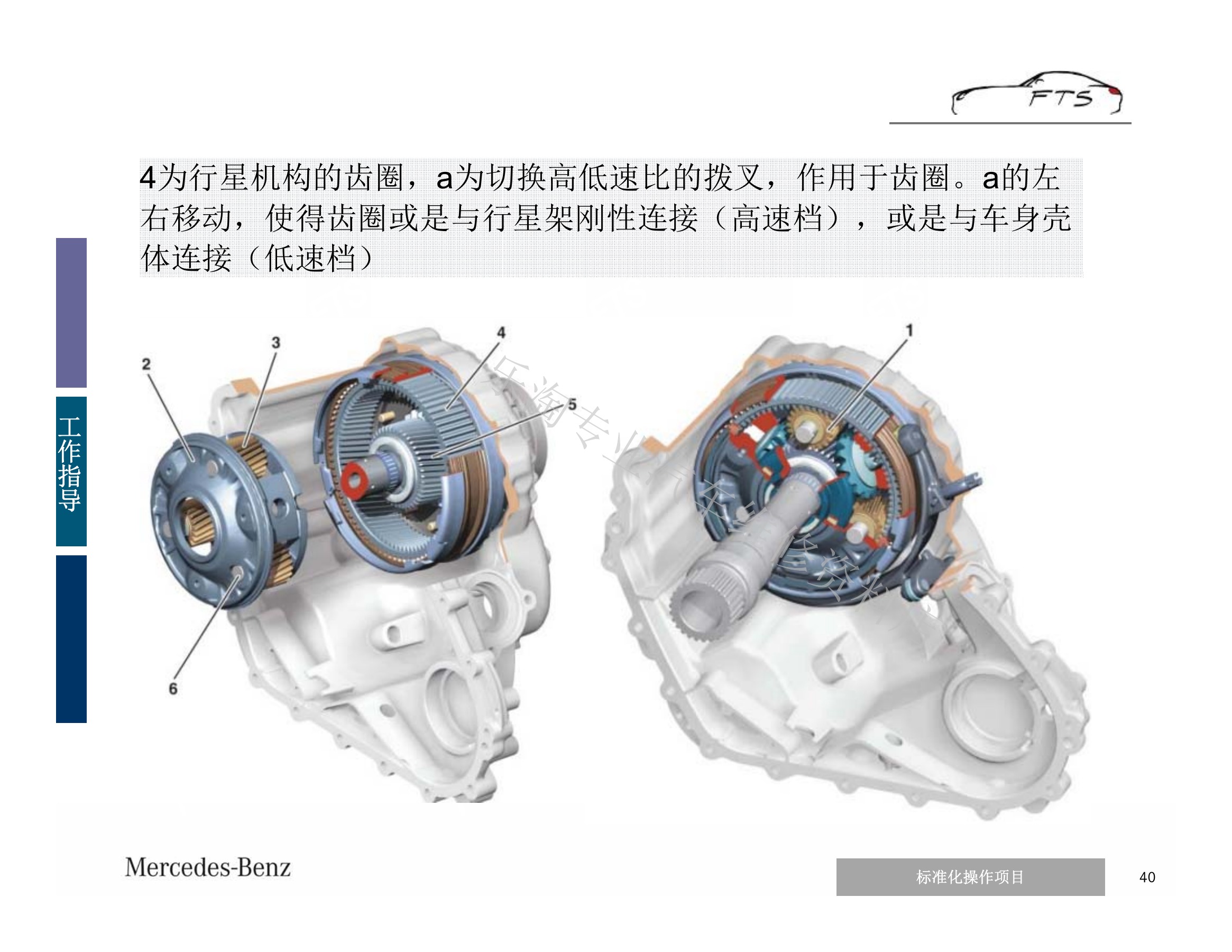

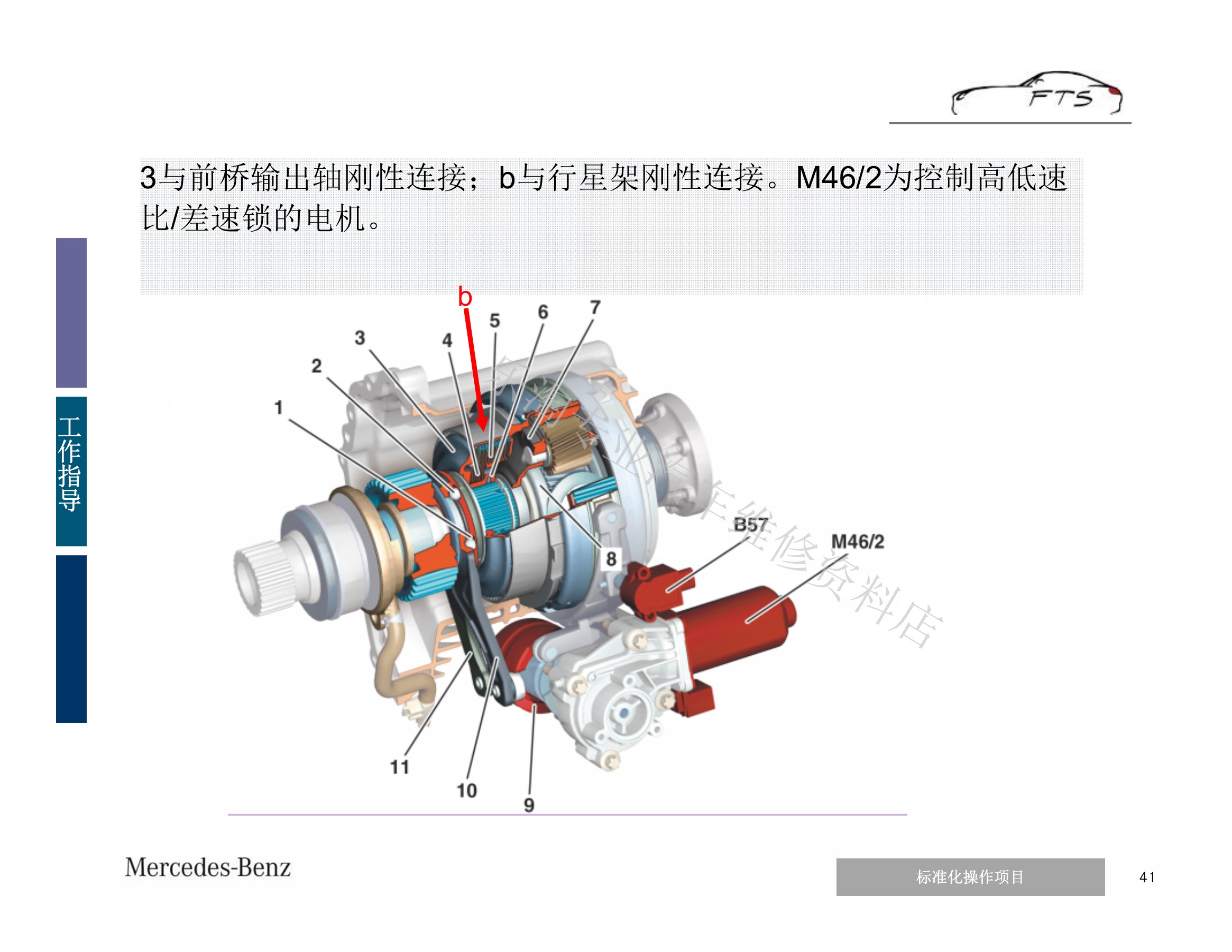

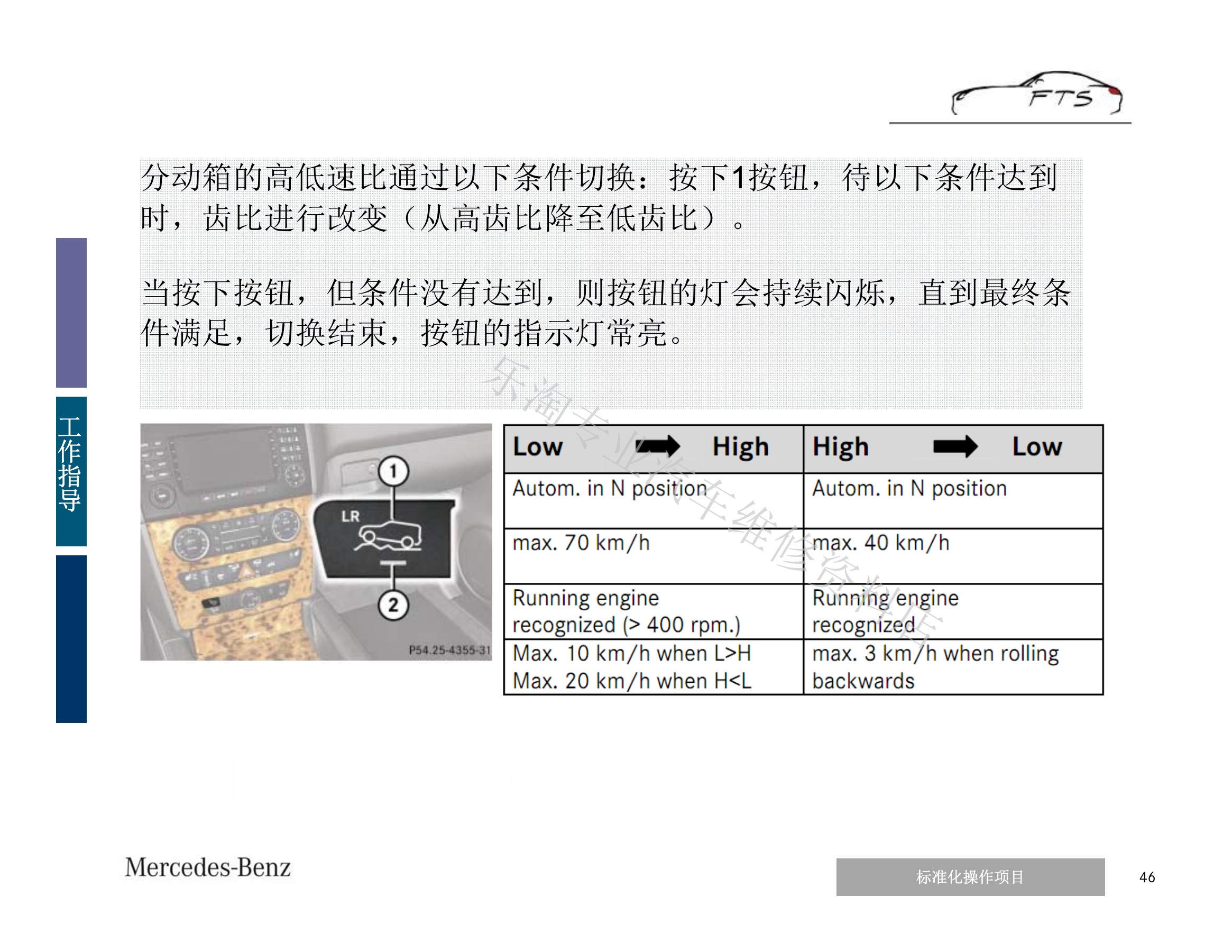

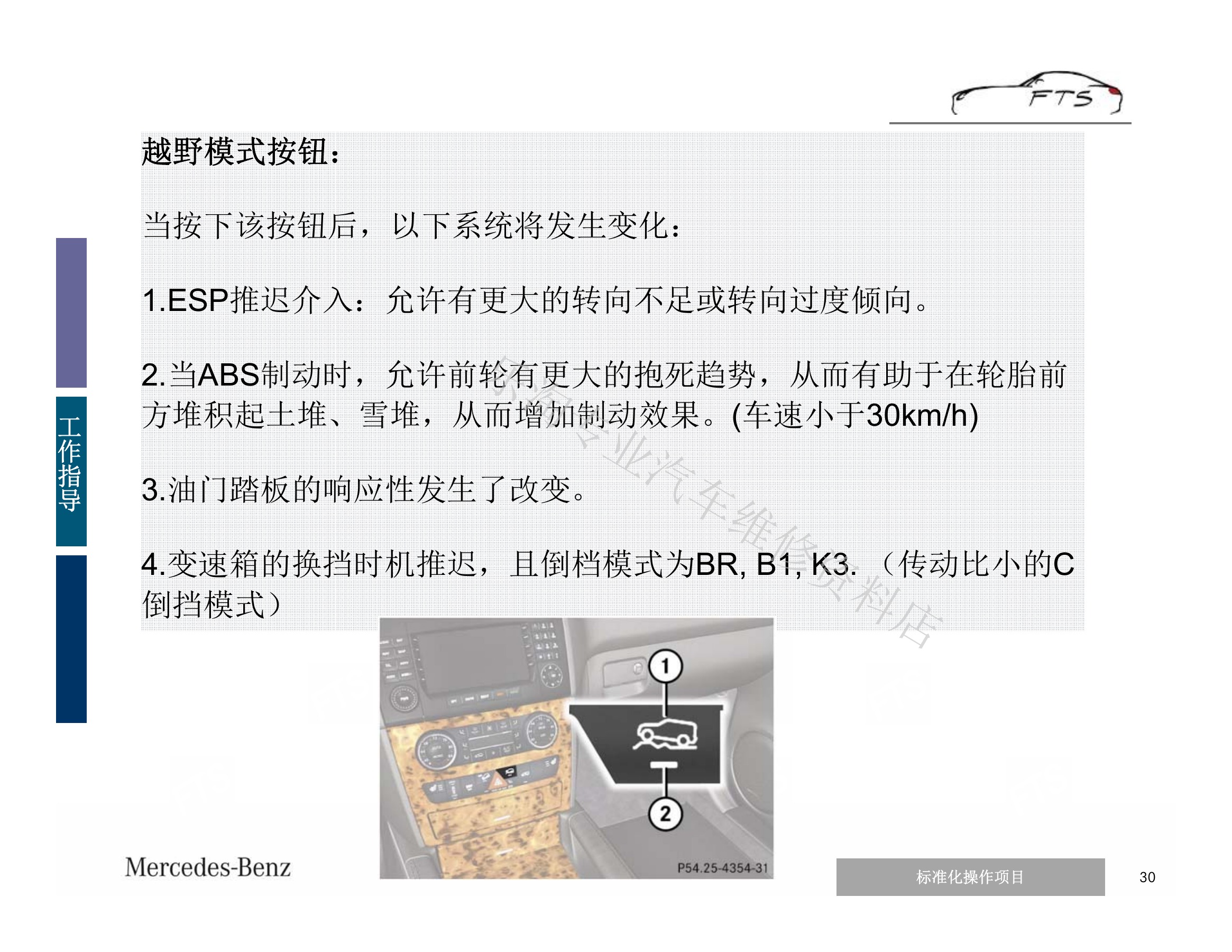

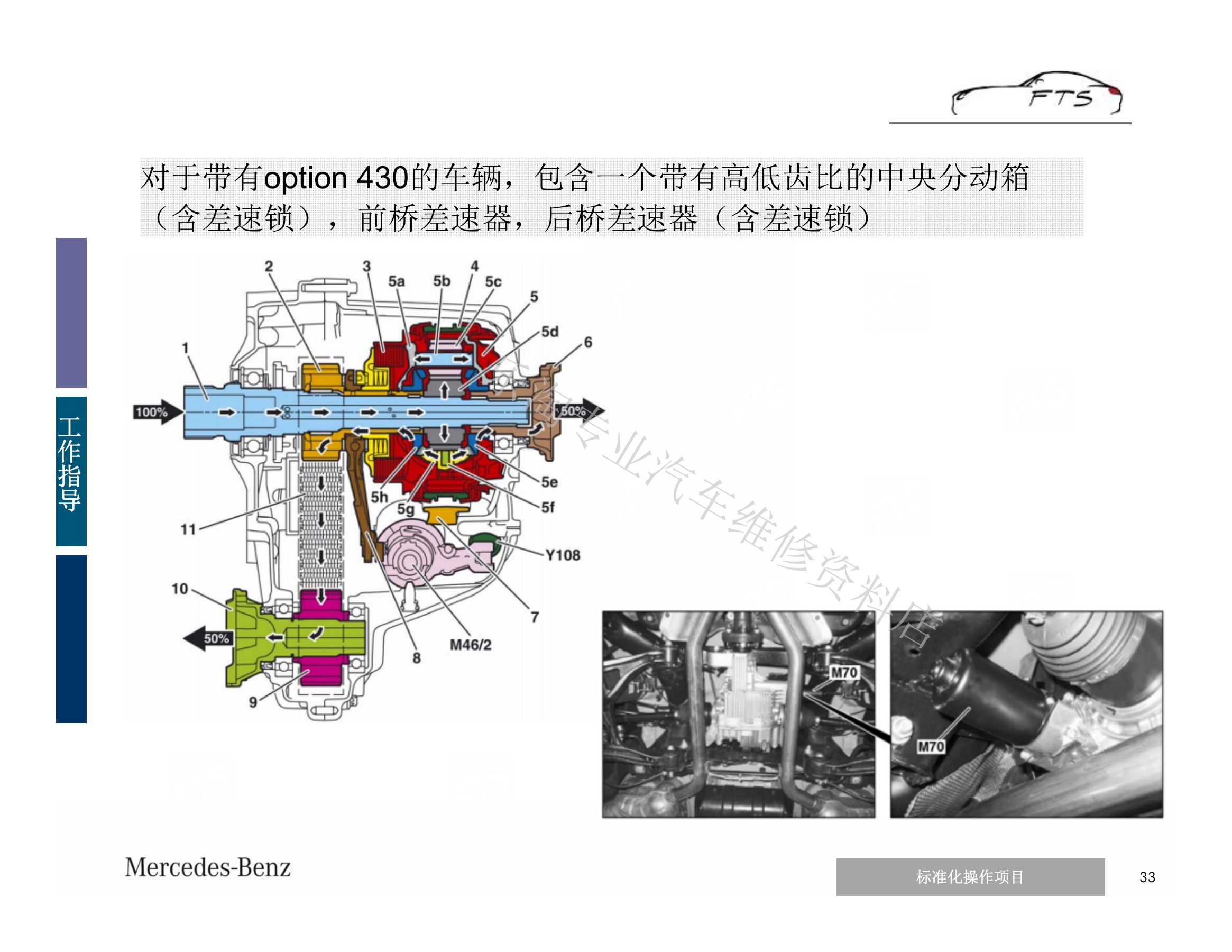

普通ML/R平台通过中央分配箱、开放式前后差速器及ESP制动干预实现牵引；带430越野包的系统增加高低速和可控中央/后桥锁止，使用行星机构、电机、霍尔及温度传感器控制。

四、GLK/S级集成式4MATIC与润滑供油

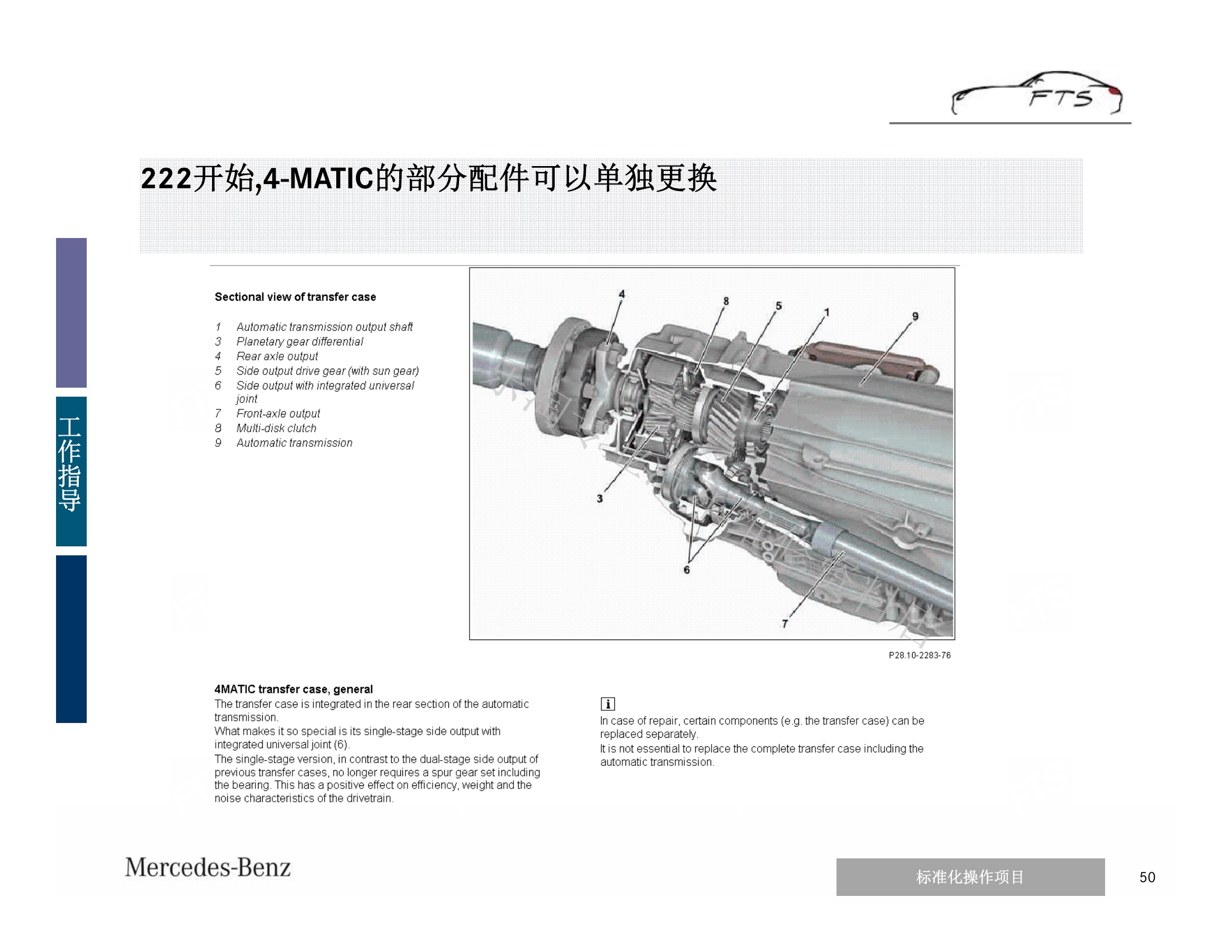

四、GLK/S级集成式4MATIC与润滑供油（page-48）
四、GLK/S级集成式4MATIC与润滑供油（page-49）
四、GLK/S级集成式4MATIC与润滑供油（page-50）
四、GLK/S级集成式4MATIC与润滑供油（page-51）
四、GLK/S级集成式4MATIC与润滑供油（page-52）

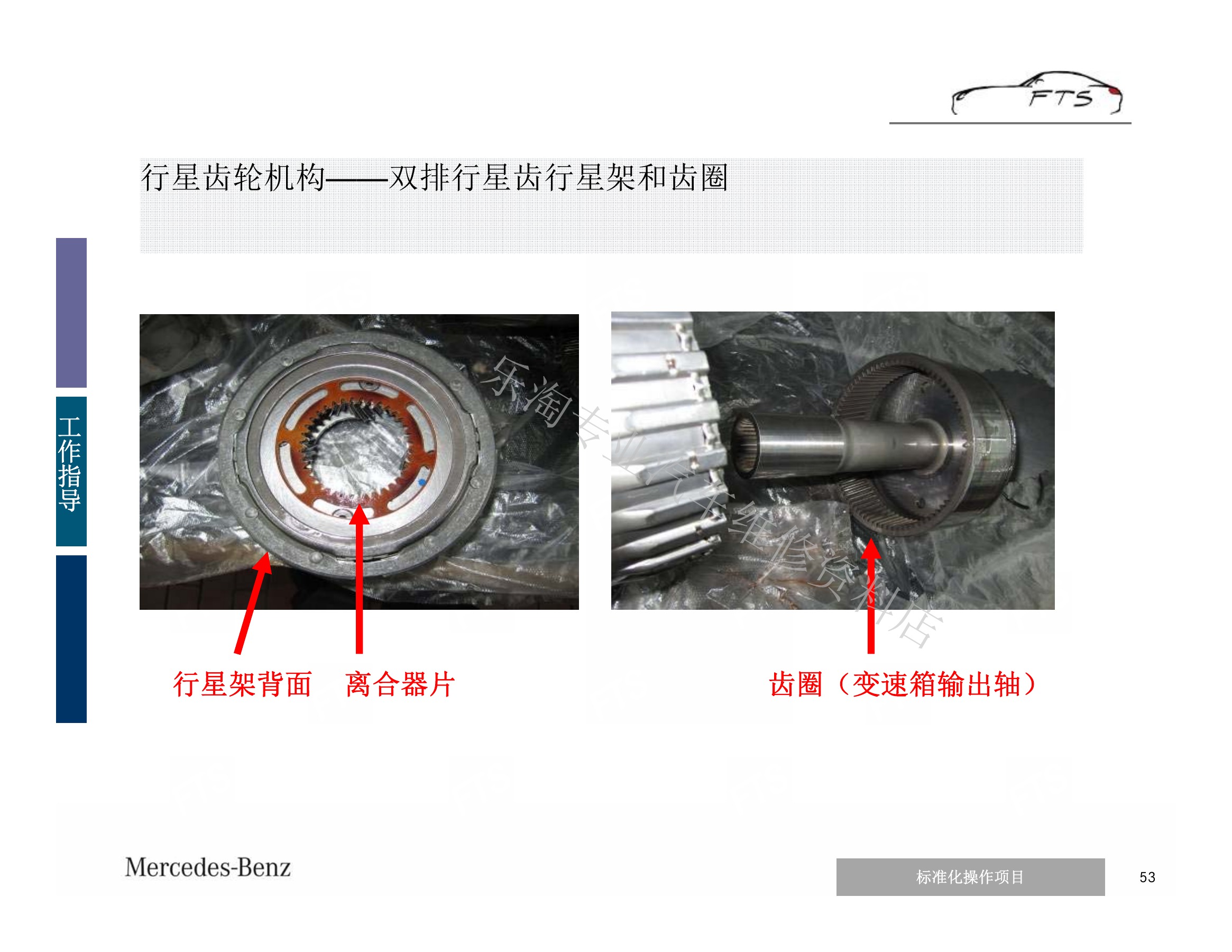

四、GLK/S级集成式4MATIC与润滑供油（page-53）

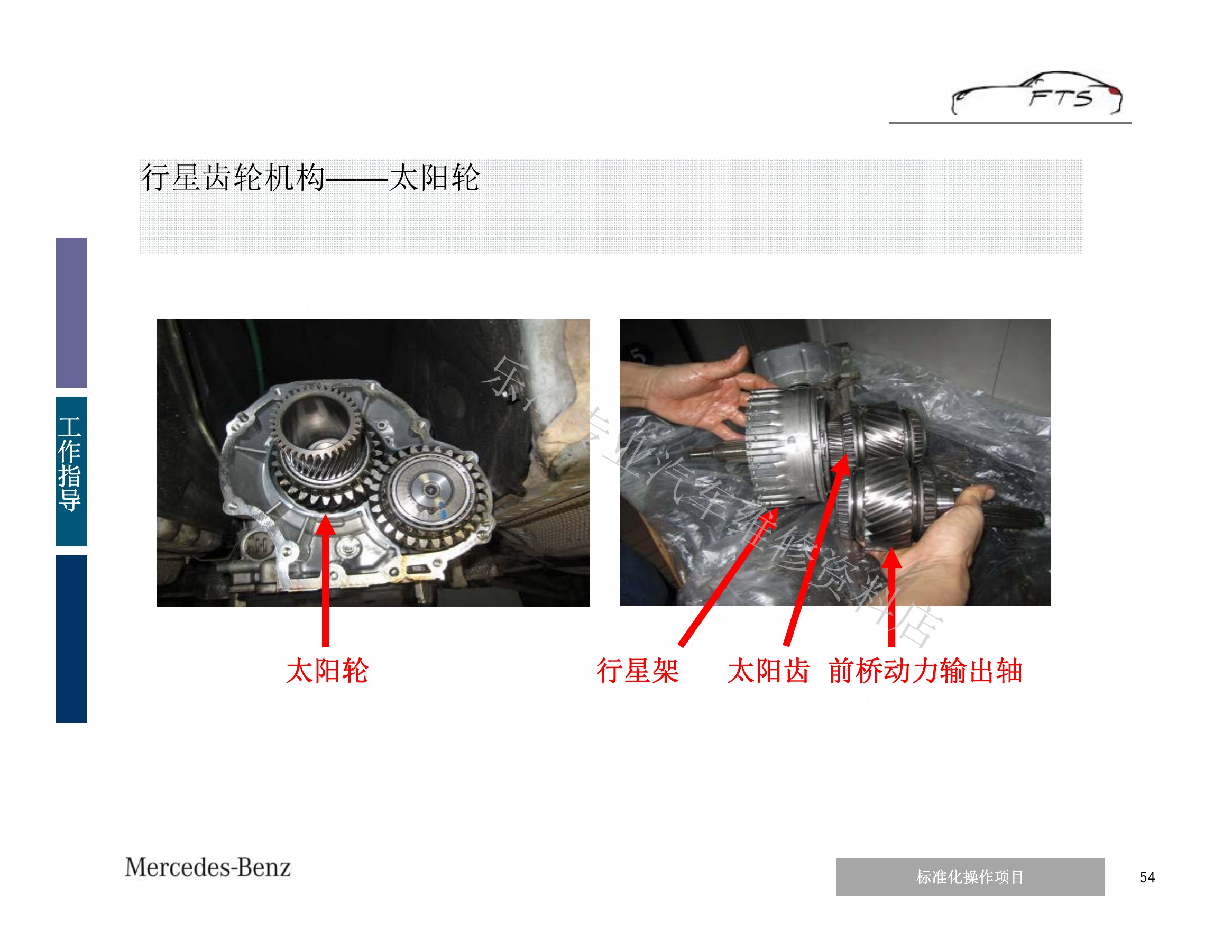

四、GLK/S级集成式4MATIC与润滑供油（page-54）
四、GLK/S级集成式4MATIC与润滑供油（page-55）
四、GLK/S级集成式4MATIC与润滑供油（page-56）
四、GLK/S级集成式4MATIC与润滑供油（page-57）
四、GLK/S级集成式4MATIC与润滑供油（page-58）
四、GLK/S级集成式4MATIC与润滑供油（page-59）
四、GLK/S级集成式4MATIC与润滑供油（page-60）

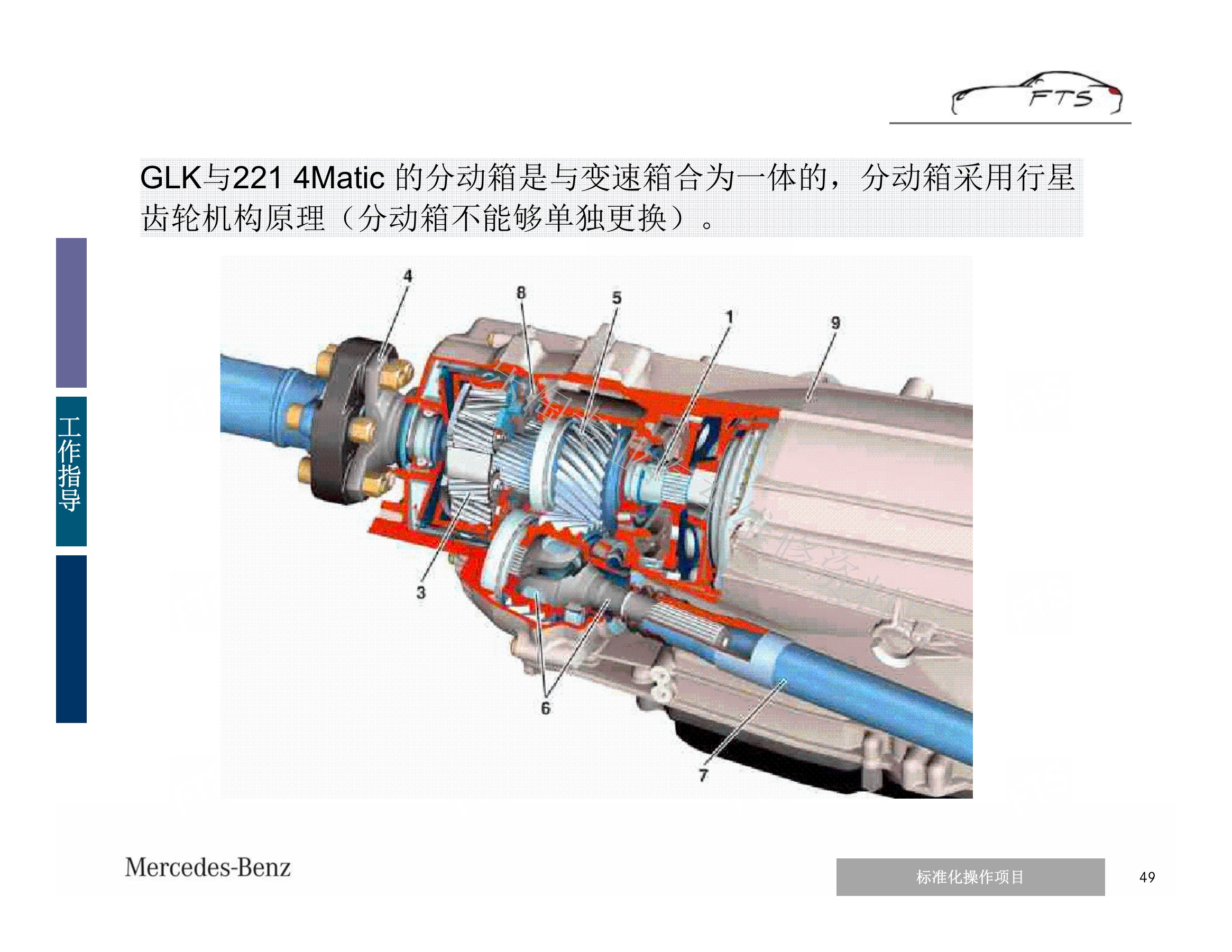

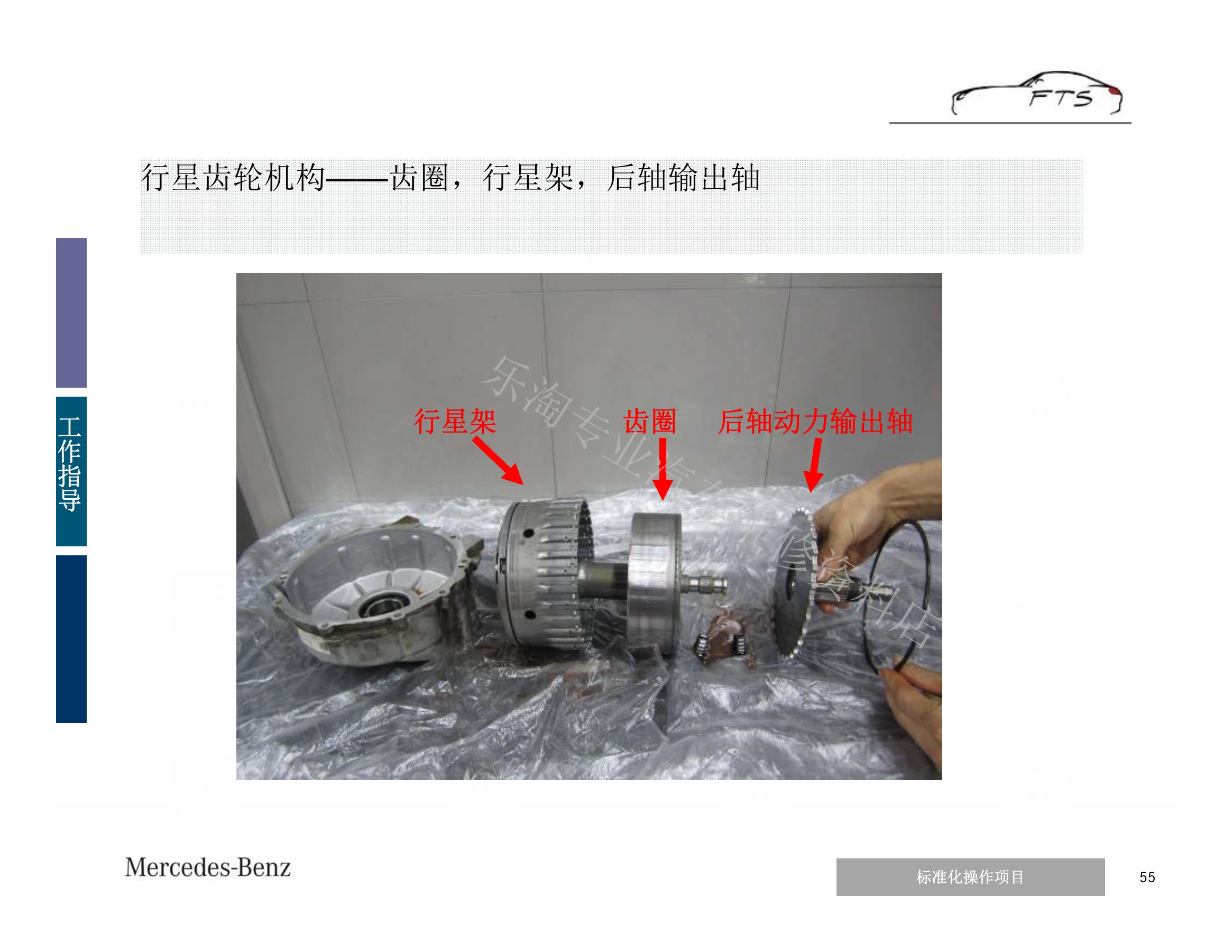

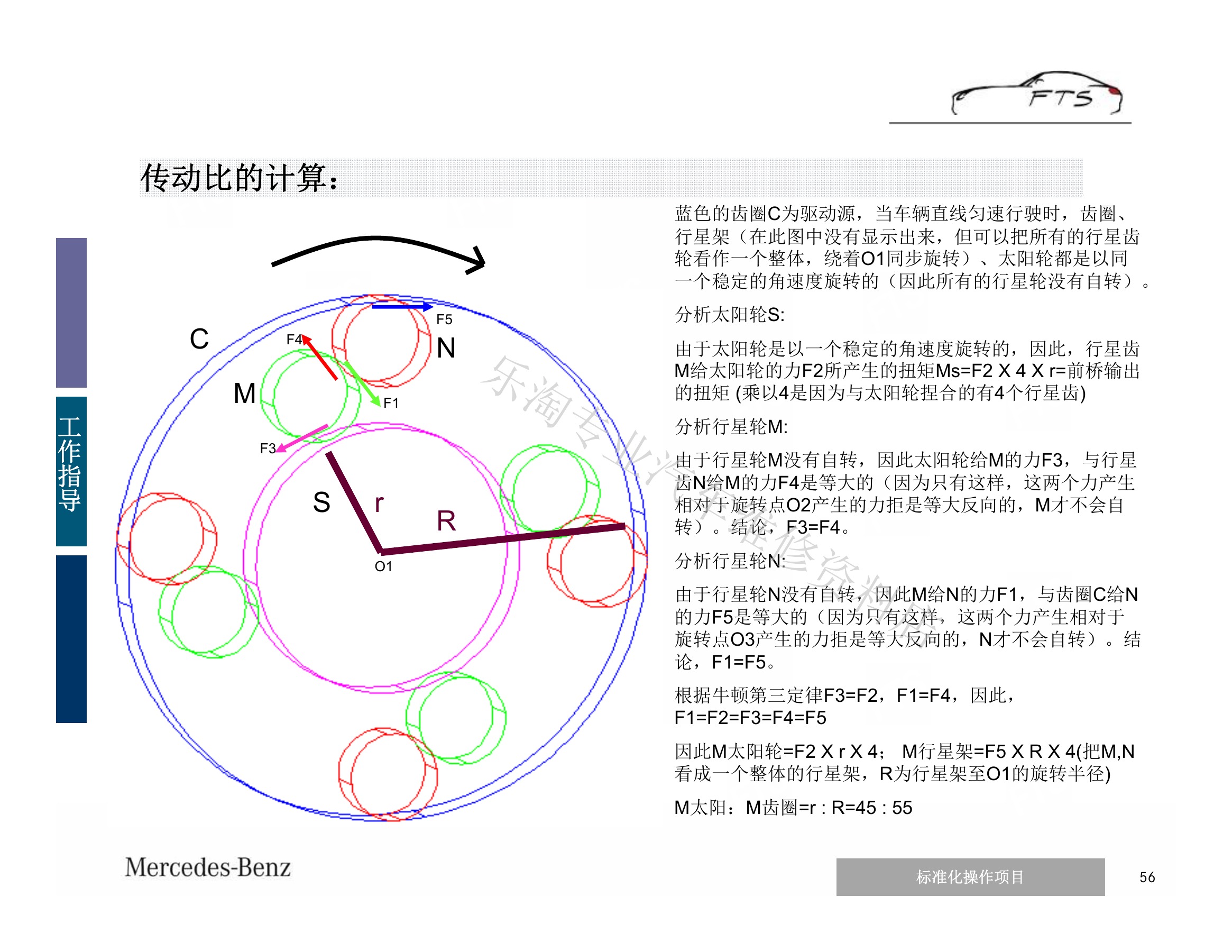

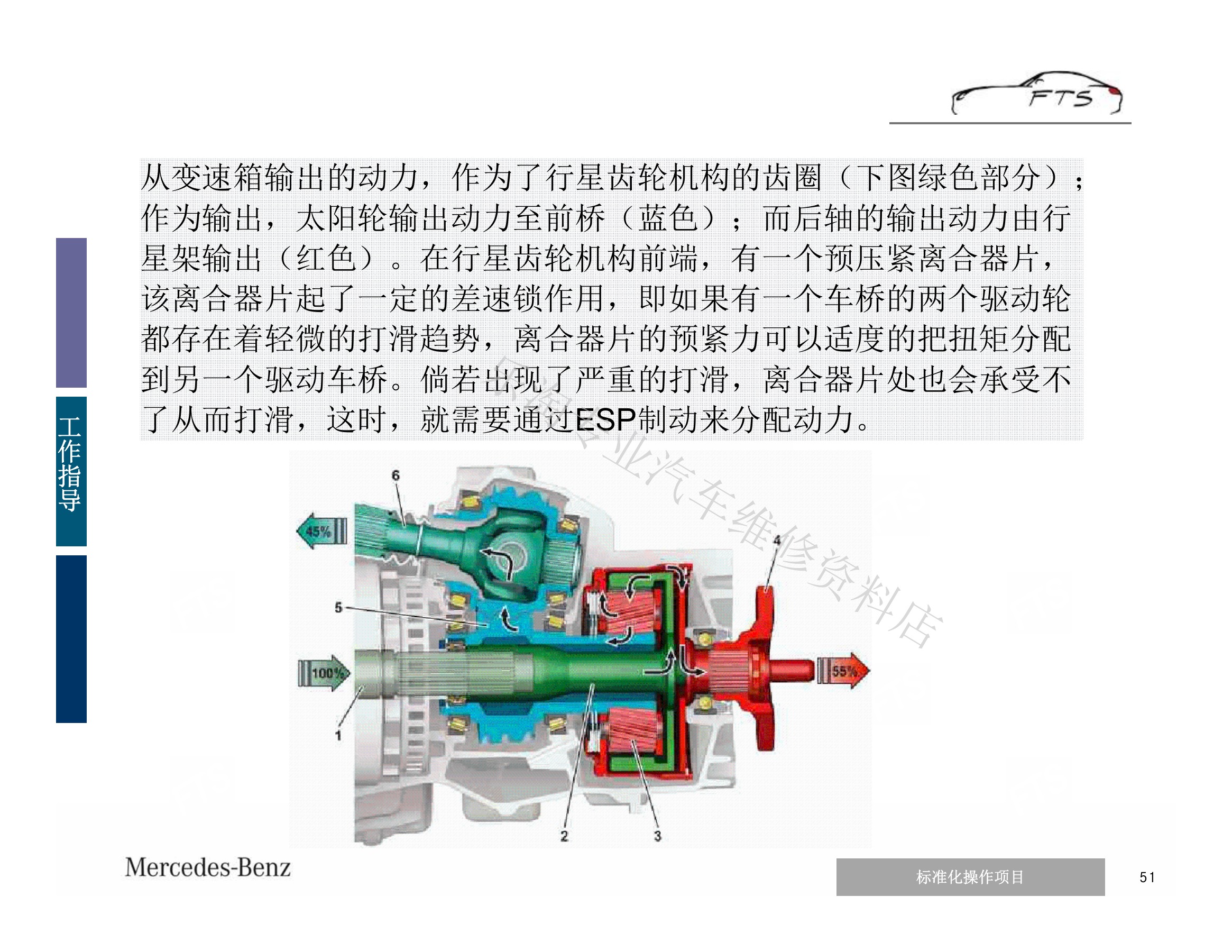

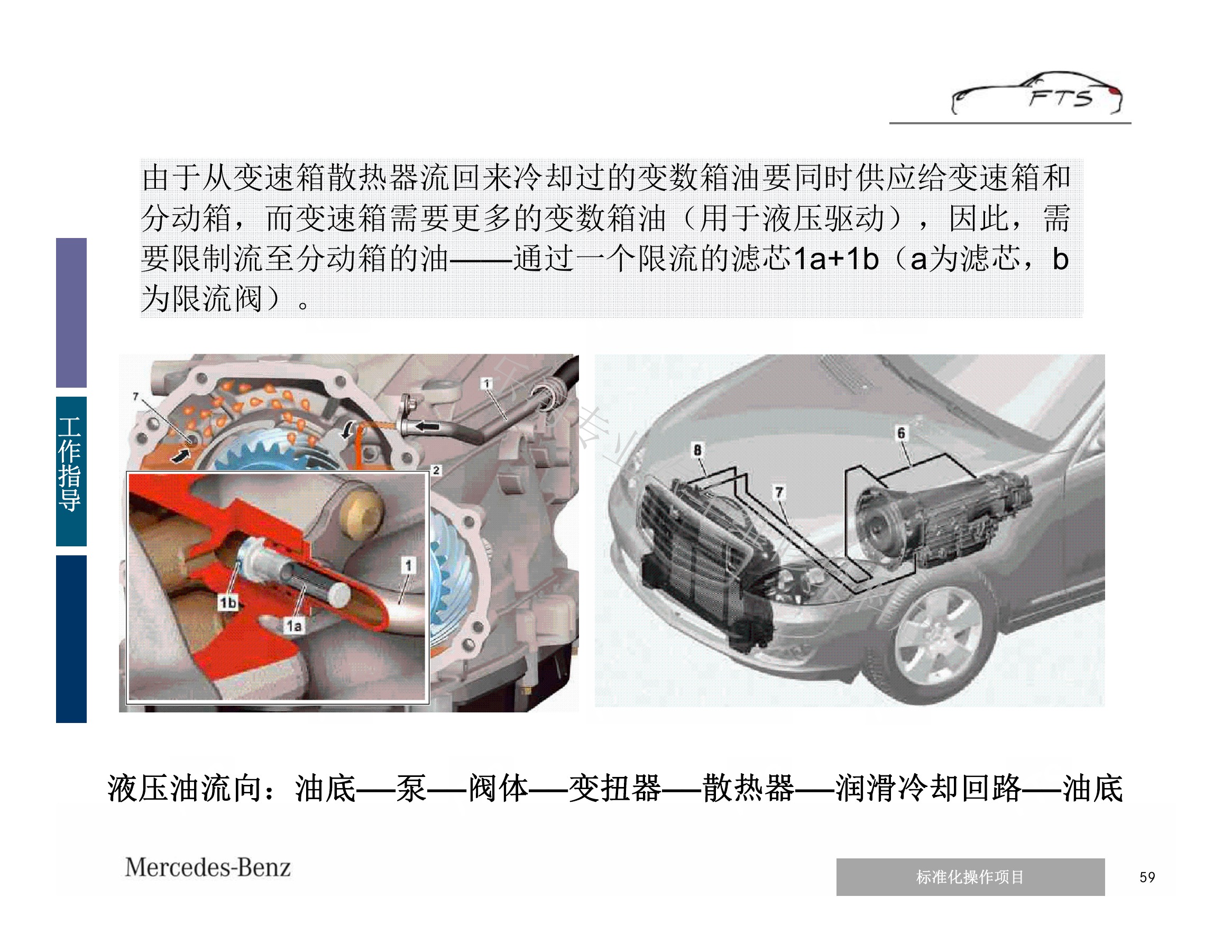

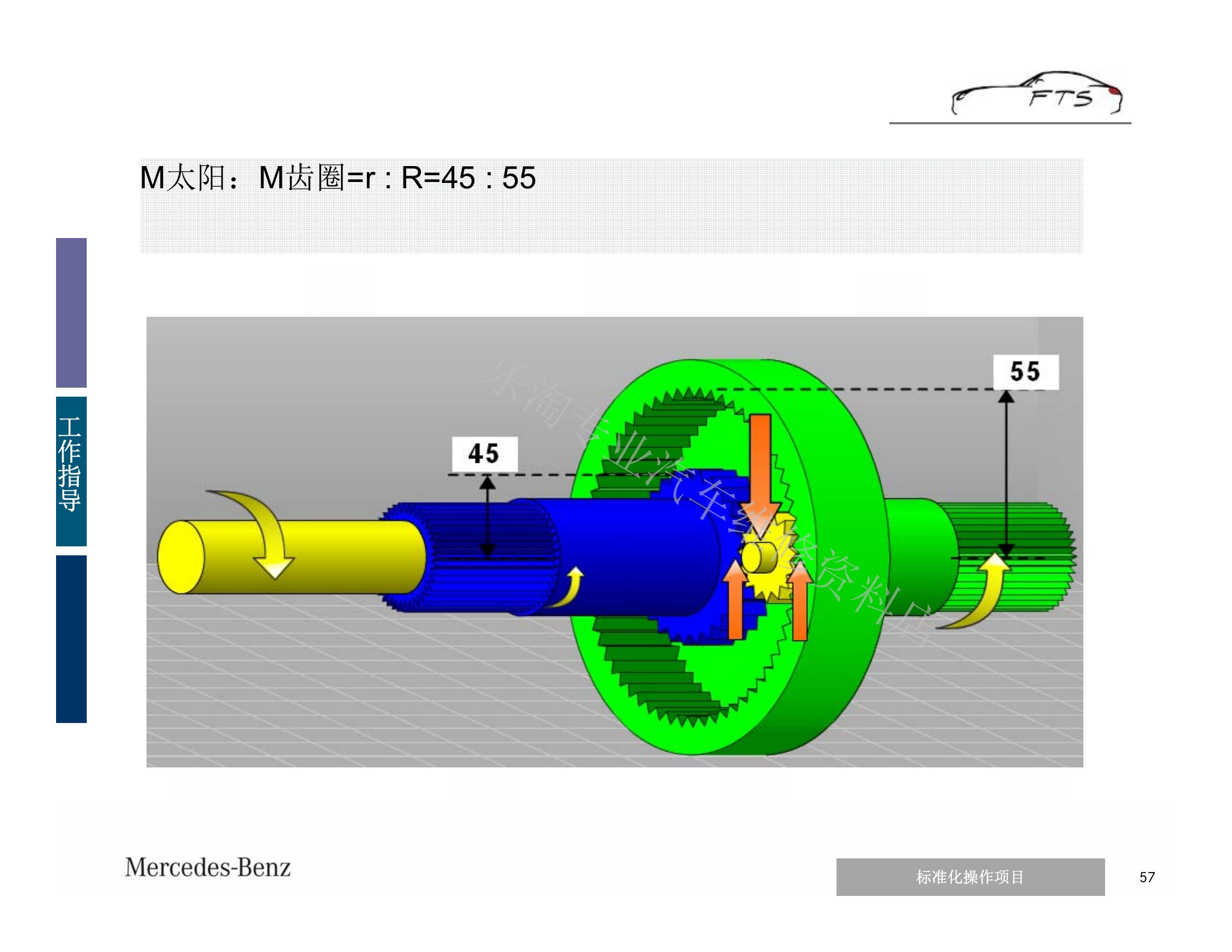

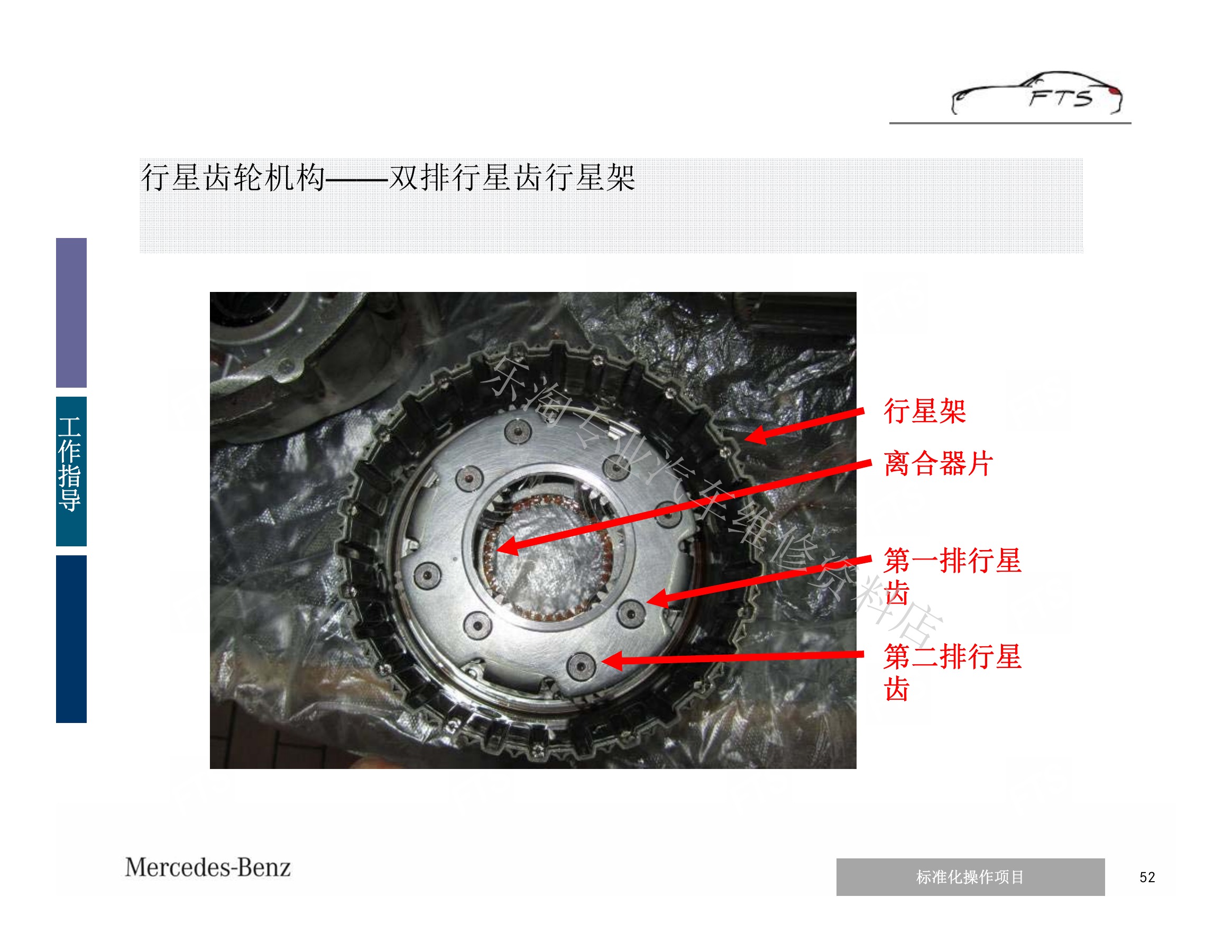

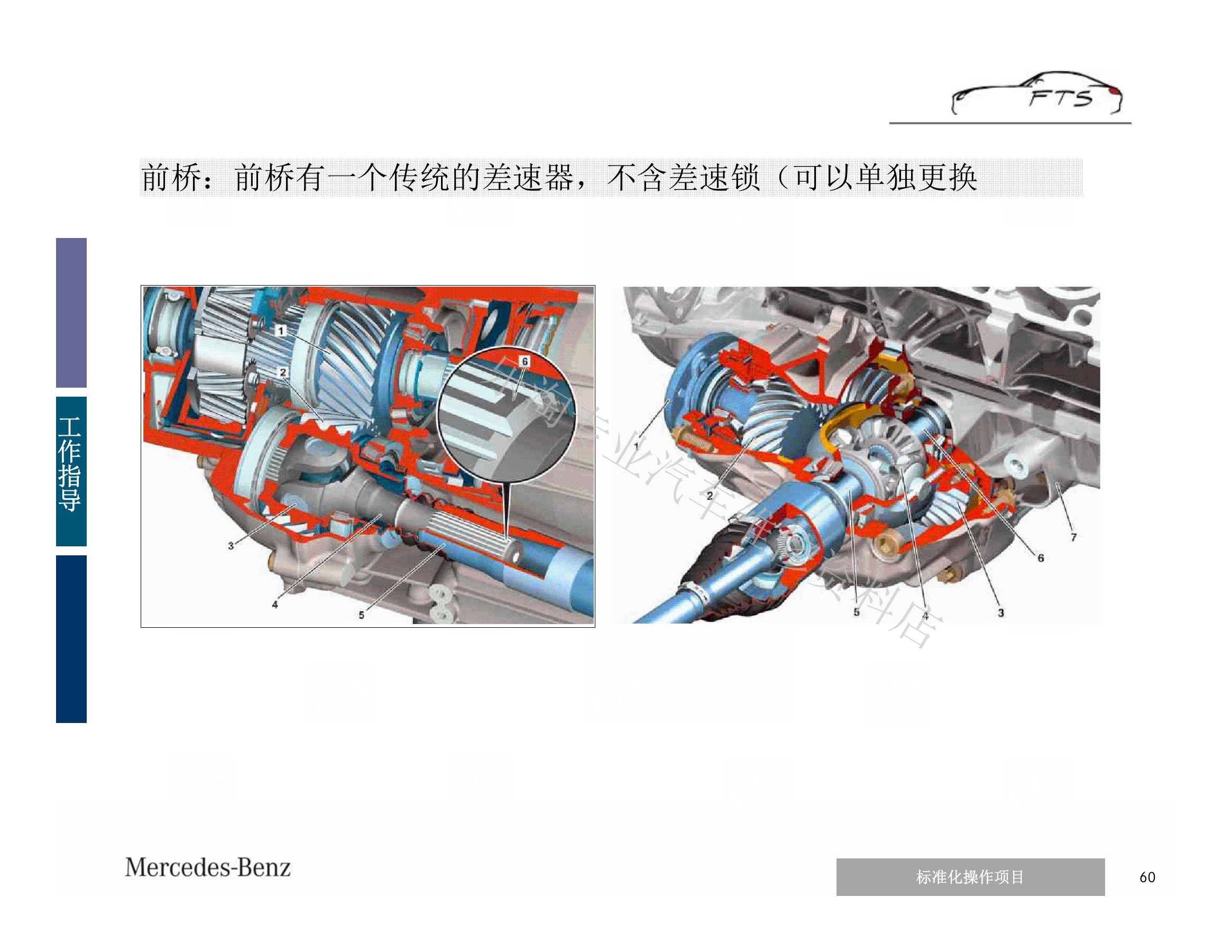

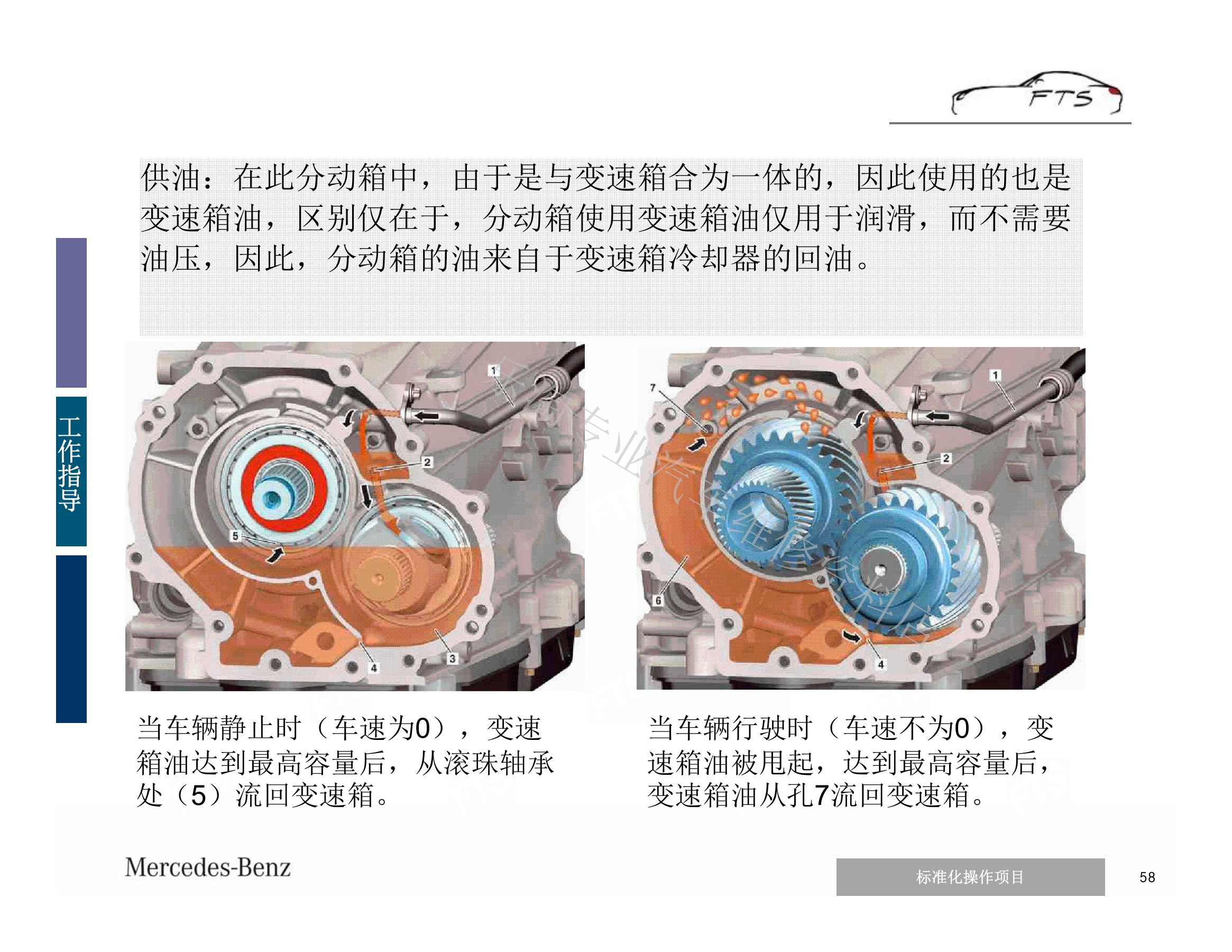

部分纵置平台的分动机构与变速箱集成，行星齿轮按固定比例分配前后轴扭矩，并以预压离合器提供有限锁止。资料还说明变速箱冷却回油经限流滤芯向分动机构供油。

五、CLA/GLA/A/B级横置四驱与后桥多片离合器

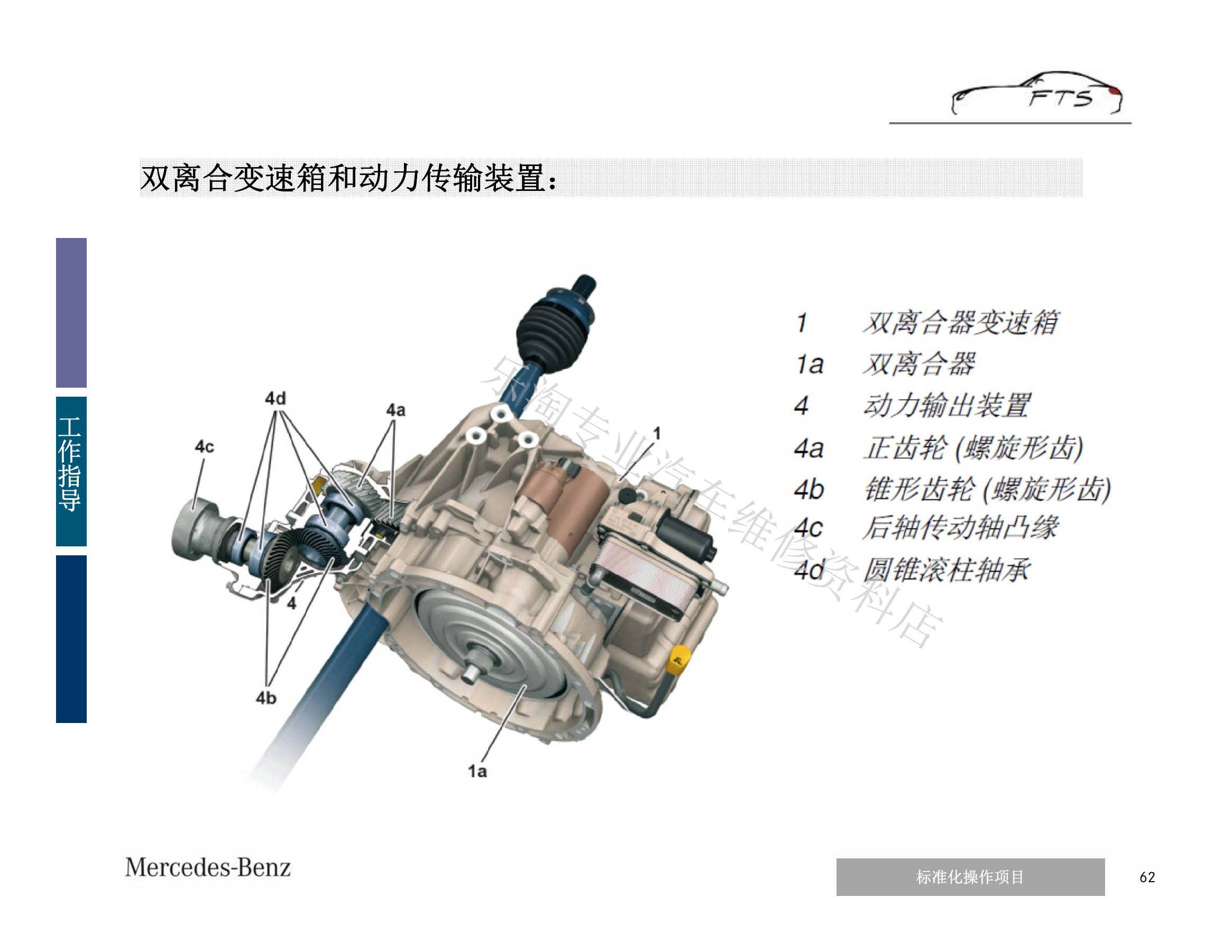

五、CLA/GLA/A/B级横置四驱与后桥多片离合器（page-61）
五、CLA/GLA/A/B级横置四驱与后桥多片离合器（page-62）
五、CLA/GLA/A/B级横置四驱与后桥多片离合器（page-63）
五、CLA/GLA/A/B级横置四驱与后桥多片离合器（page-64）
五、CLA/GLA/A/B级横置四驱与后桥多片离合器（page-65）
五、CLA/GLA/A/B级横置四驱与后桥多片离合器（page-66）

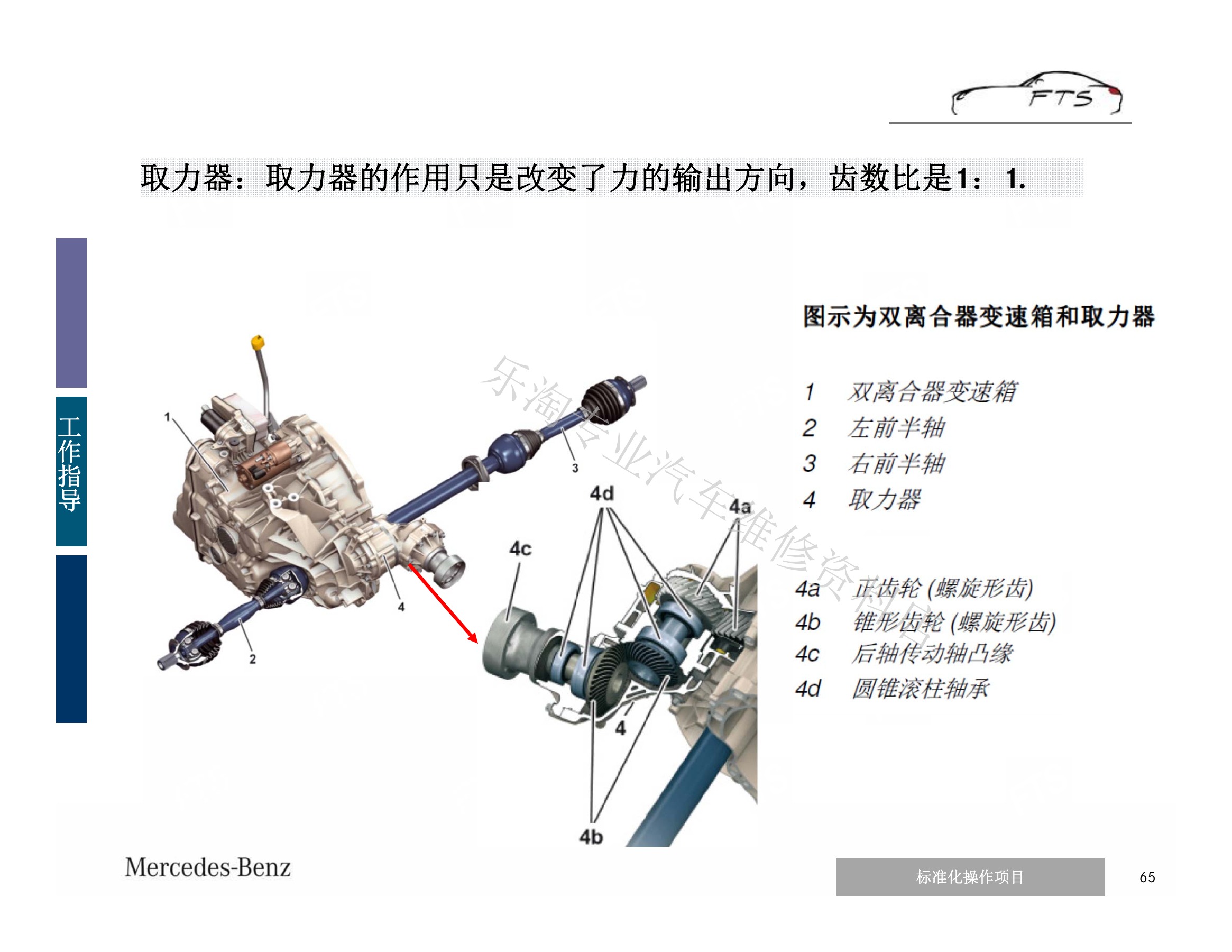

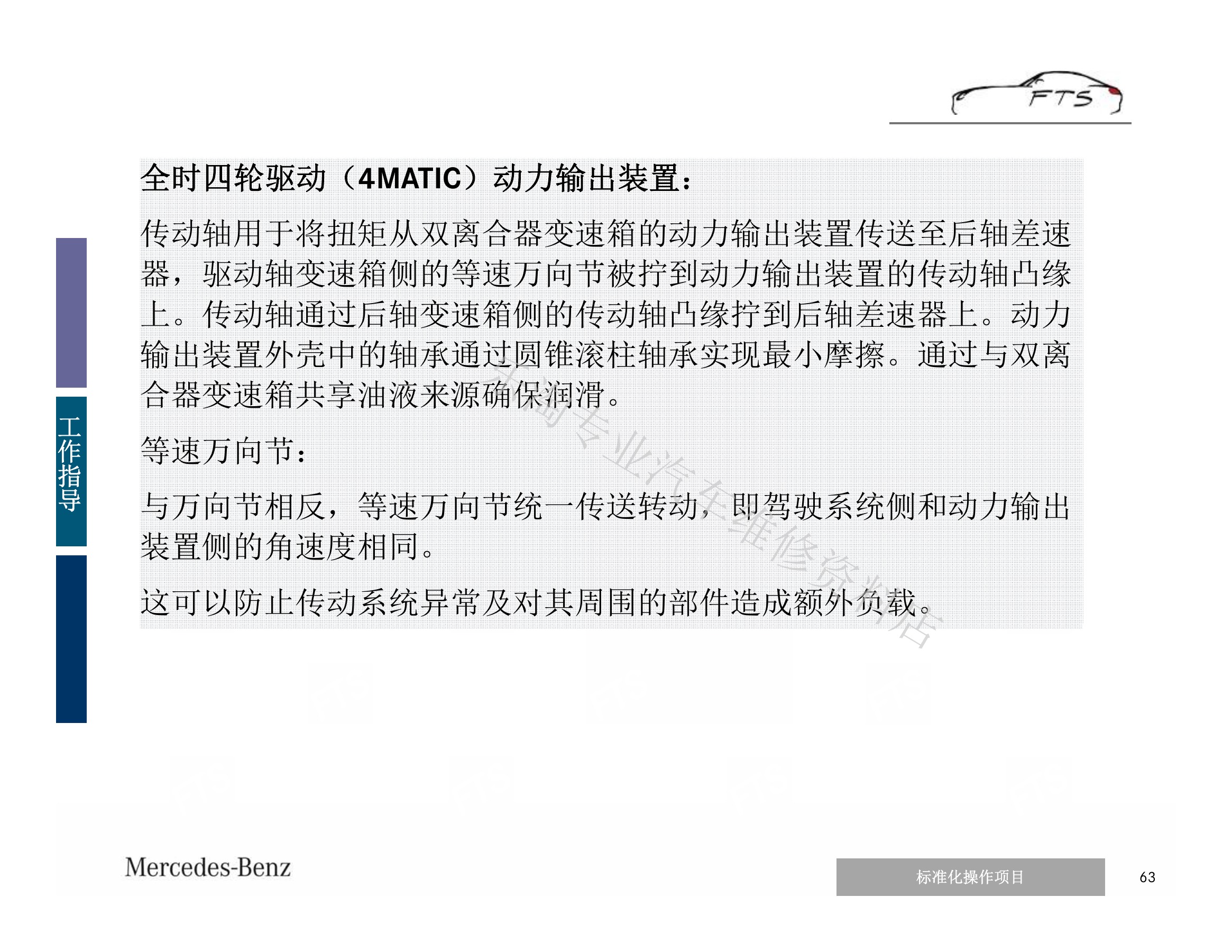

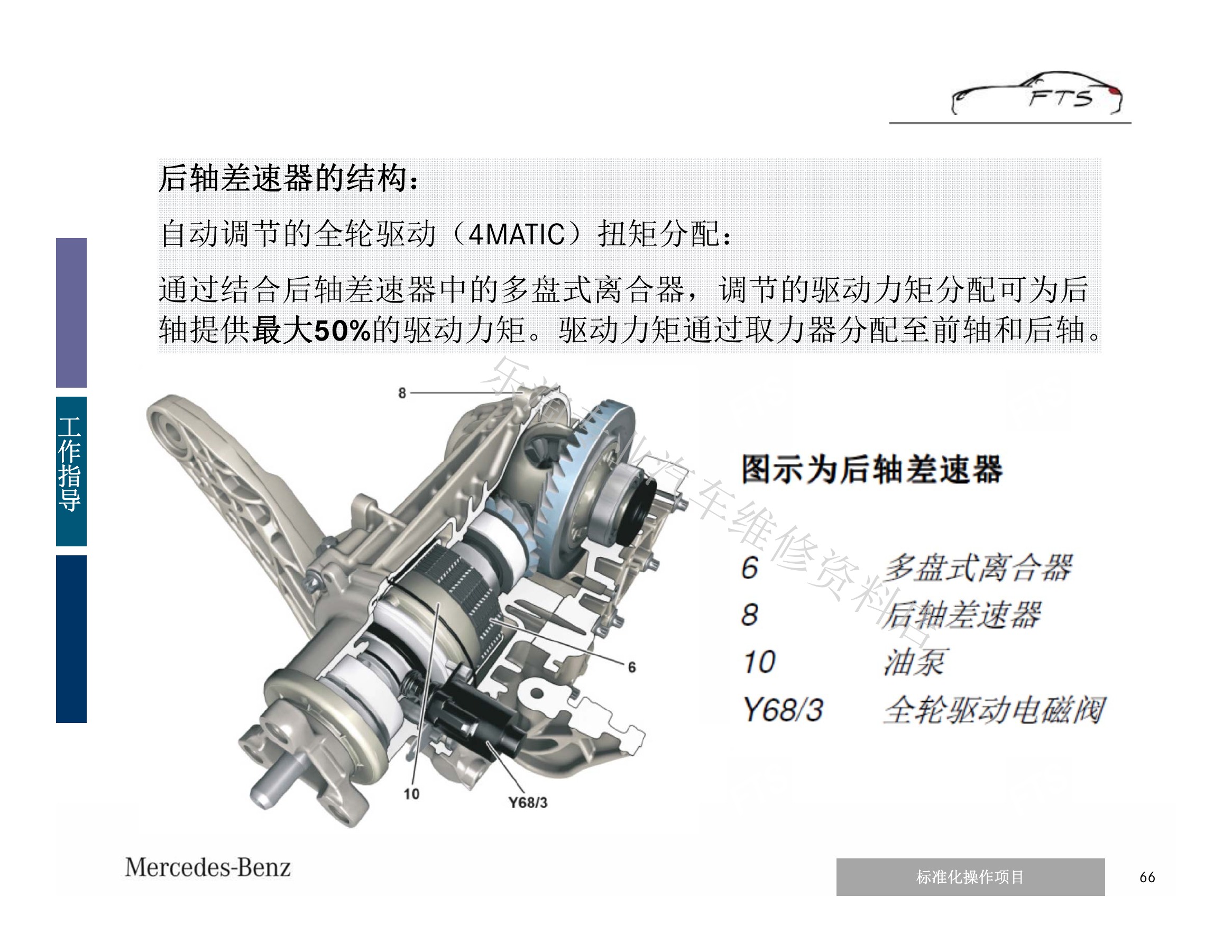

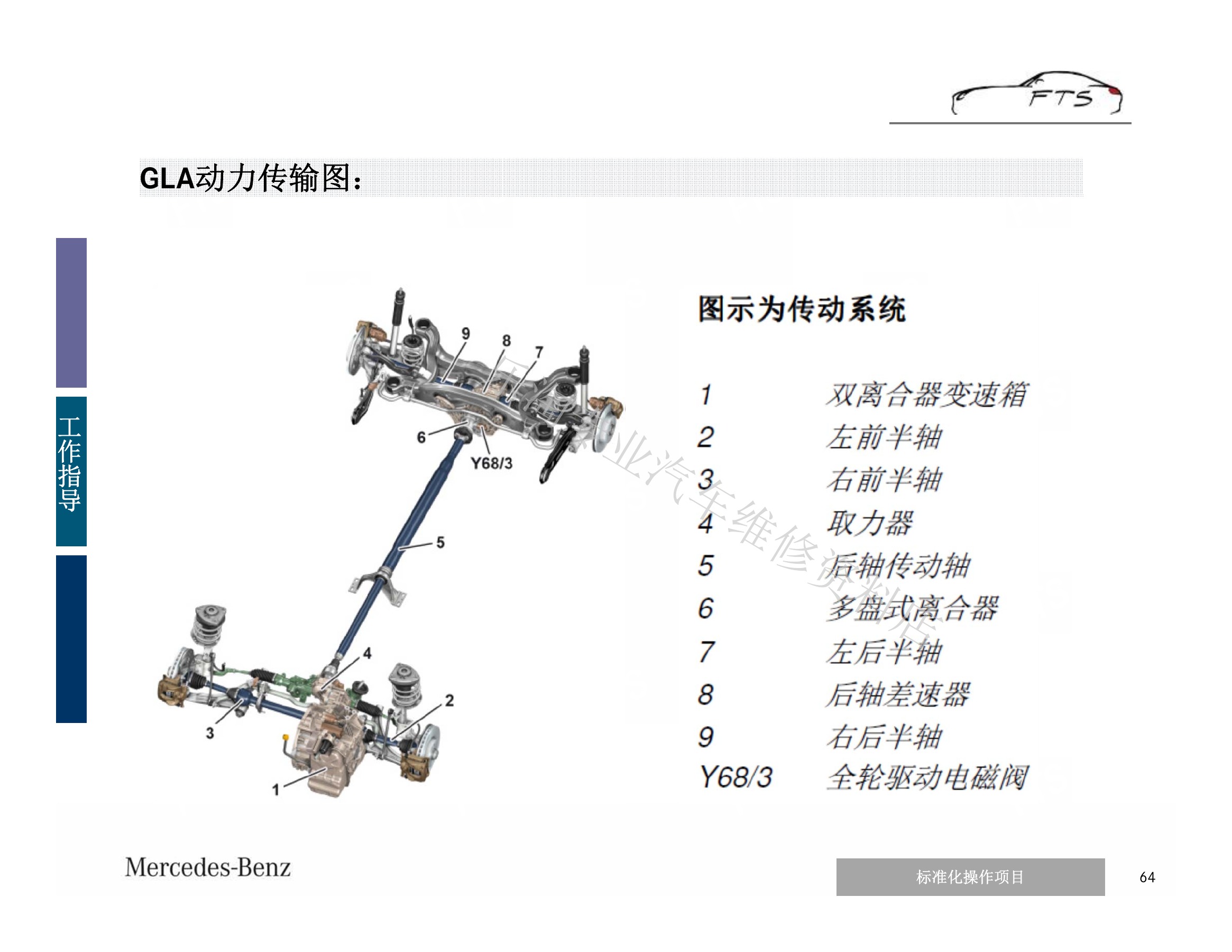

横置平台通过取力器和传动轴把动力送往后桥，后桥多片离合器按控制需求接合，后轴可获得可变驱动力。诊断时检查取力器、传动轴、后桥离合器和控制信息。

六、无法切换、嗡鸣、转弯抖动与LOW警告案例

六、无法切换、嗡鸣、转弯抖动与LOW警告案例（page-67）
六、无法切换、嗡鸣、转弯抖动与LOW警告案例（page-68）
六、无法切换、嗡鸣、转弯抖动与LOW警告案例（page-69）
六、无法切换、嗡鸣、转弯抖动与LOW警告案例（page-70）
六、无法切换、嗡鸣、转弯抖动与LOW警告案例（page-71）
六、无法切换、嗡鸣、转弯抖动与LOW警告案例（page-72）
六、无法切换、嗡鸣、转弯抖动与LOW警告案例（page-73）

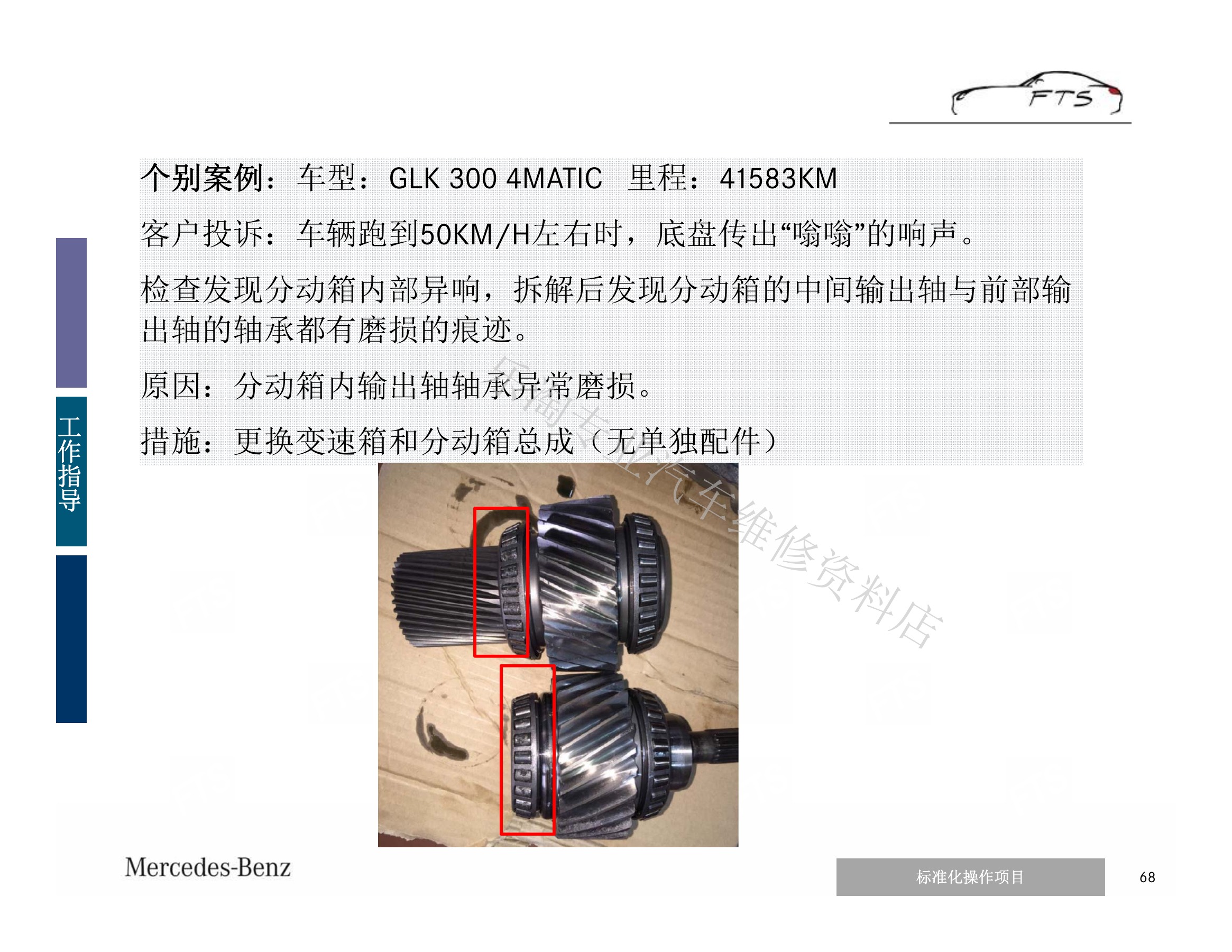

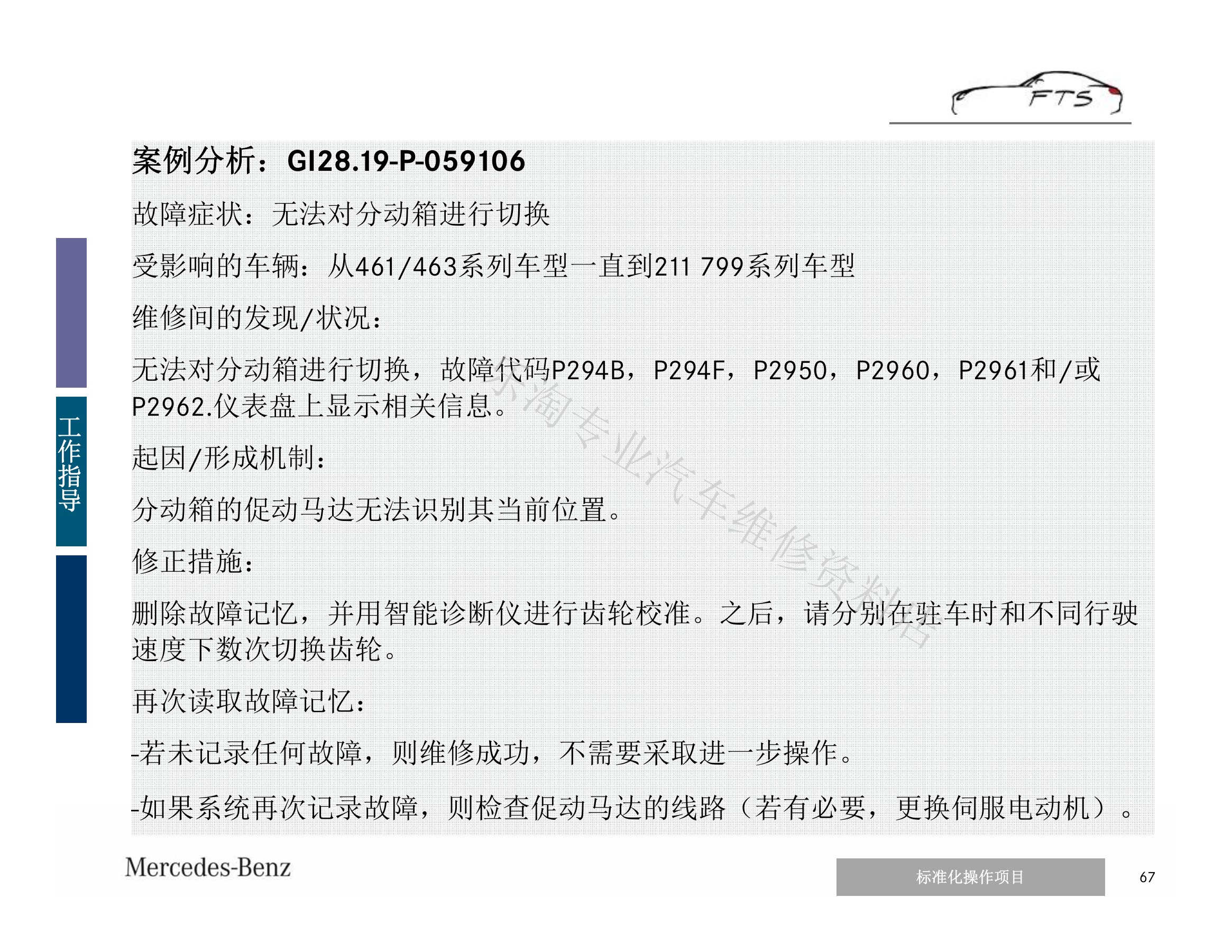

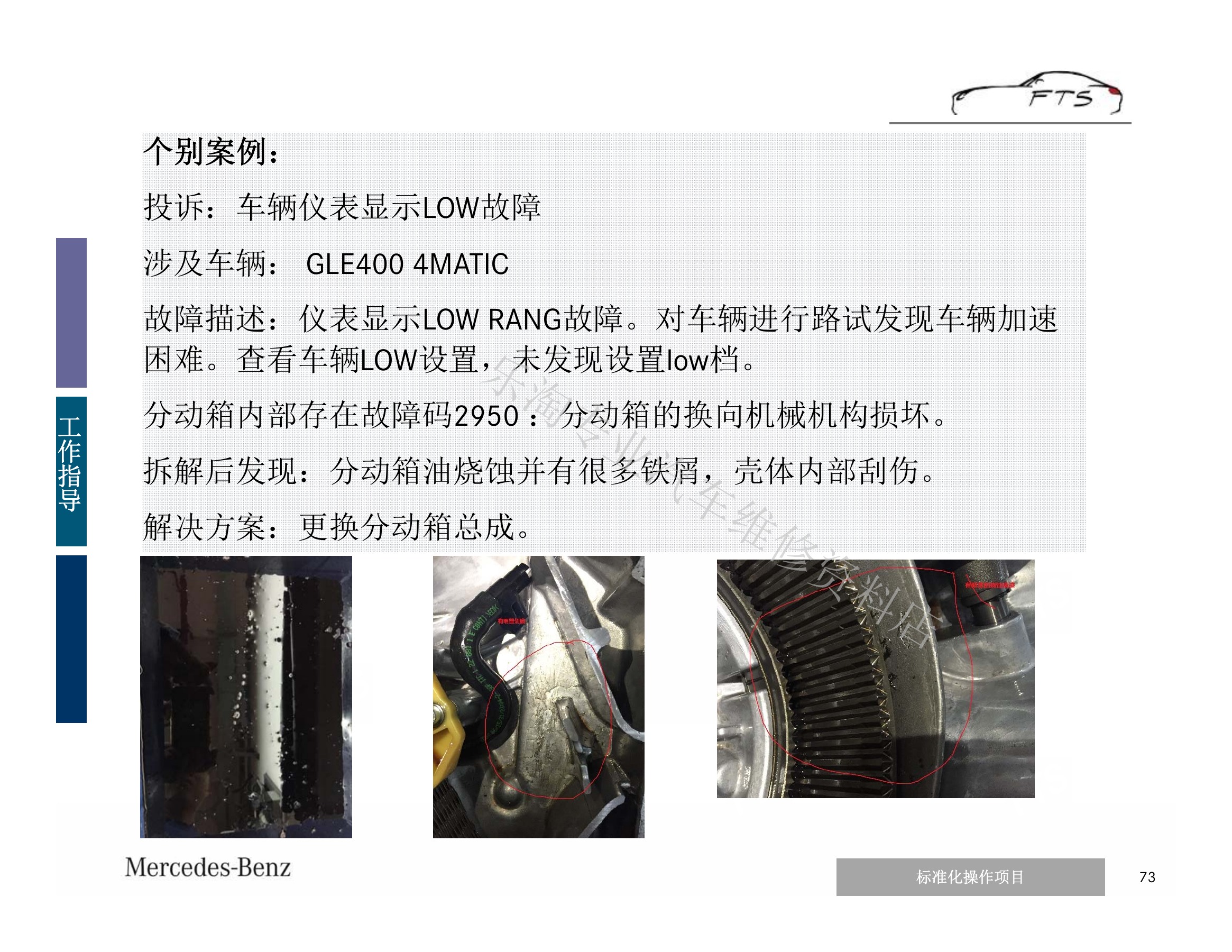

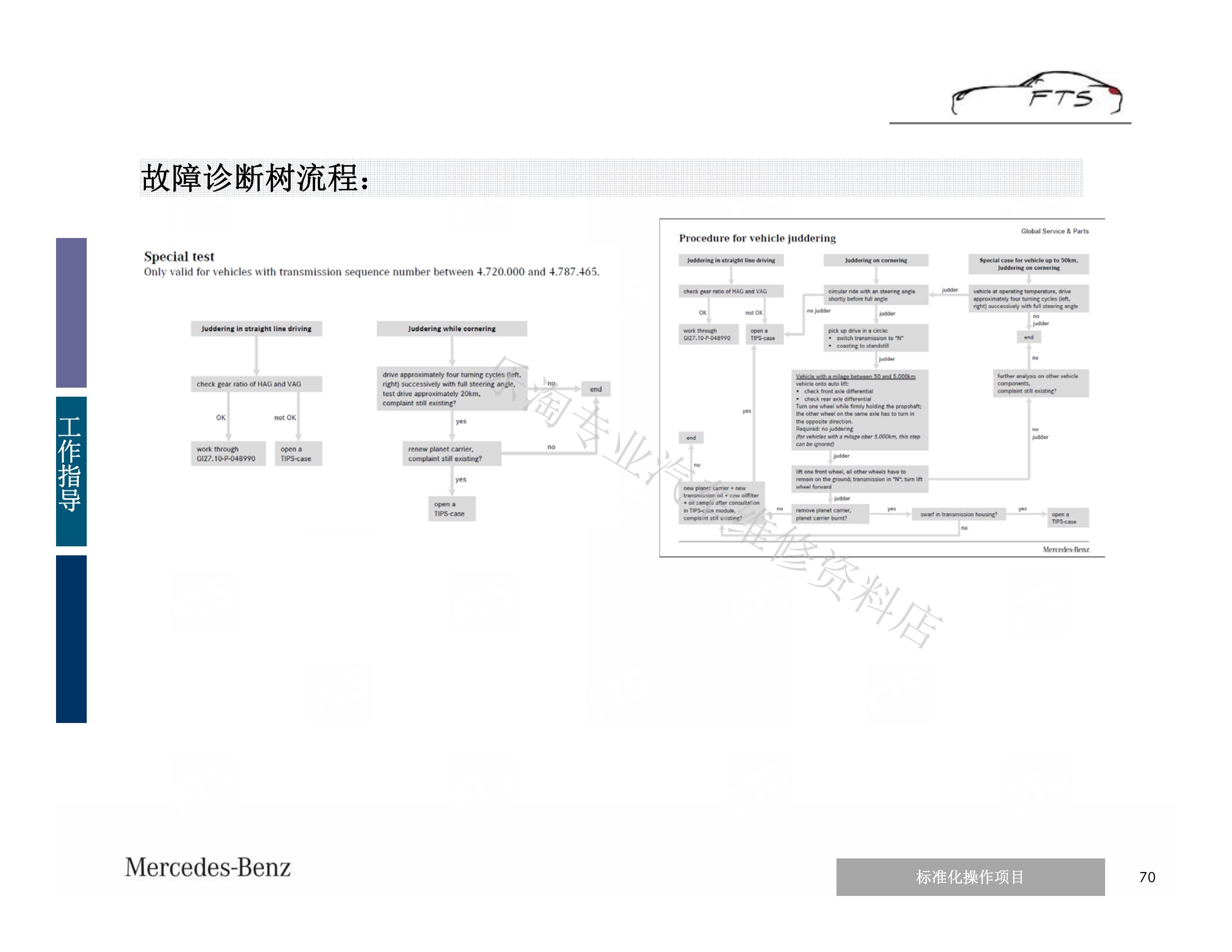

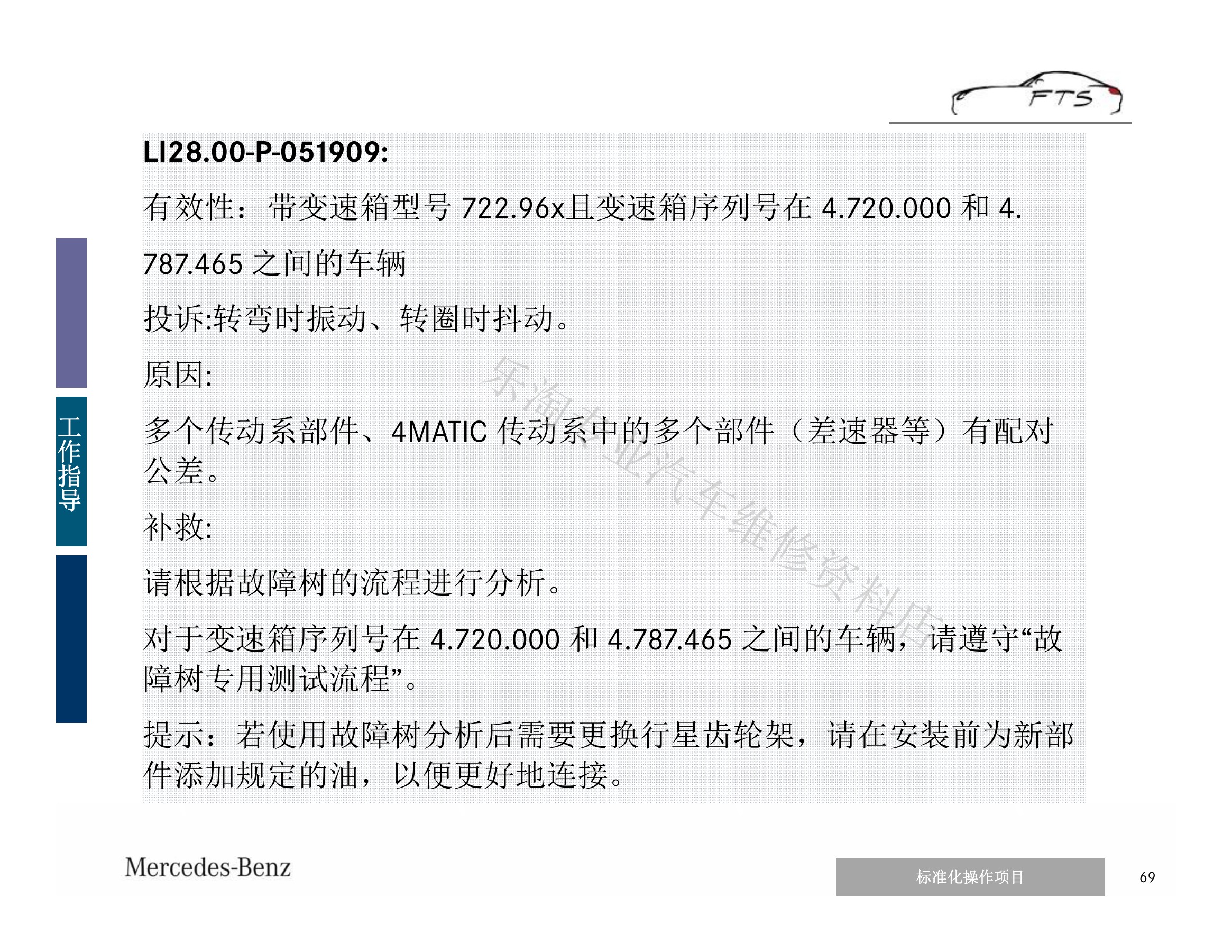

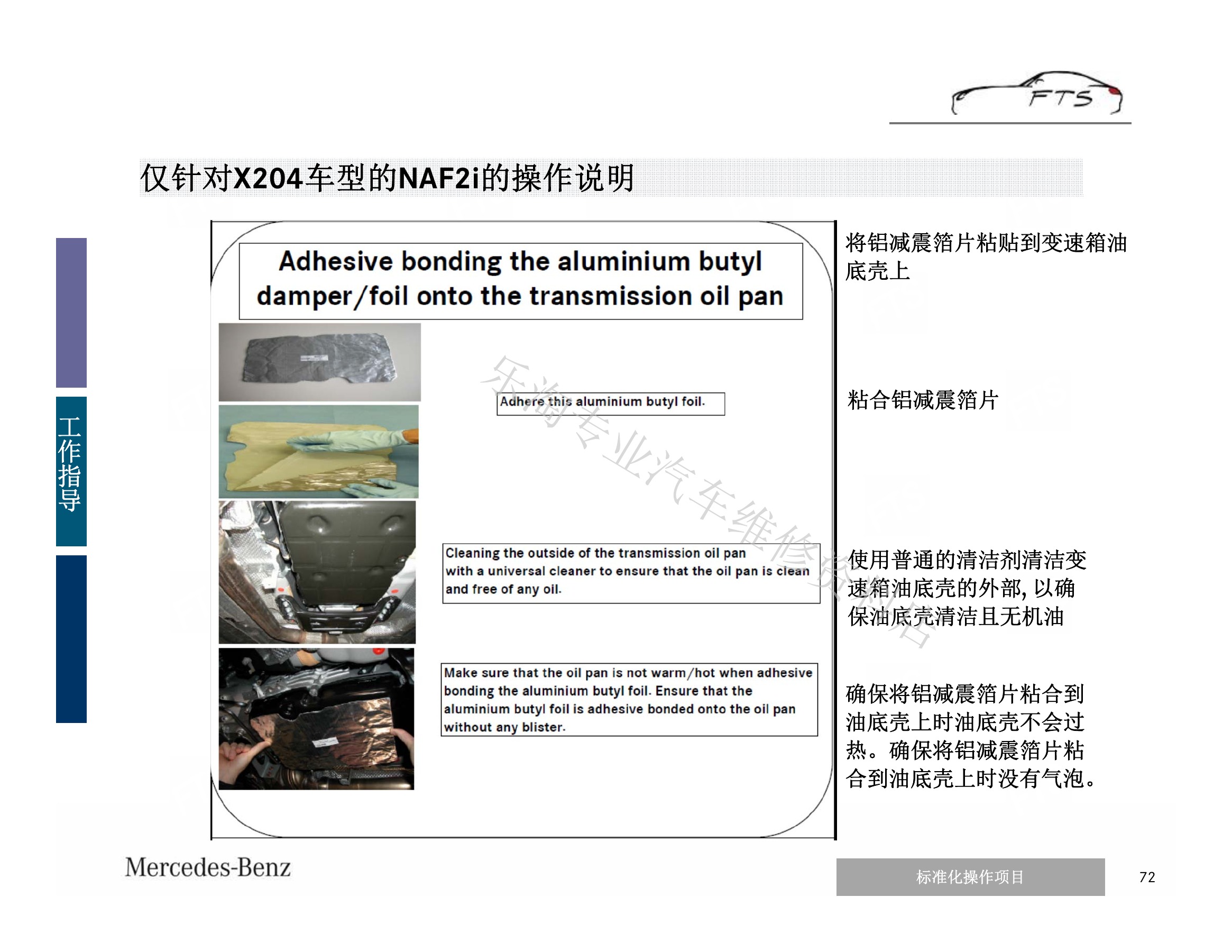

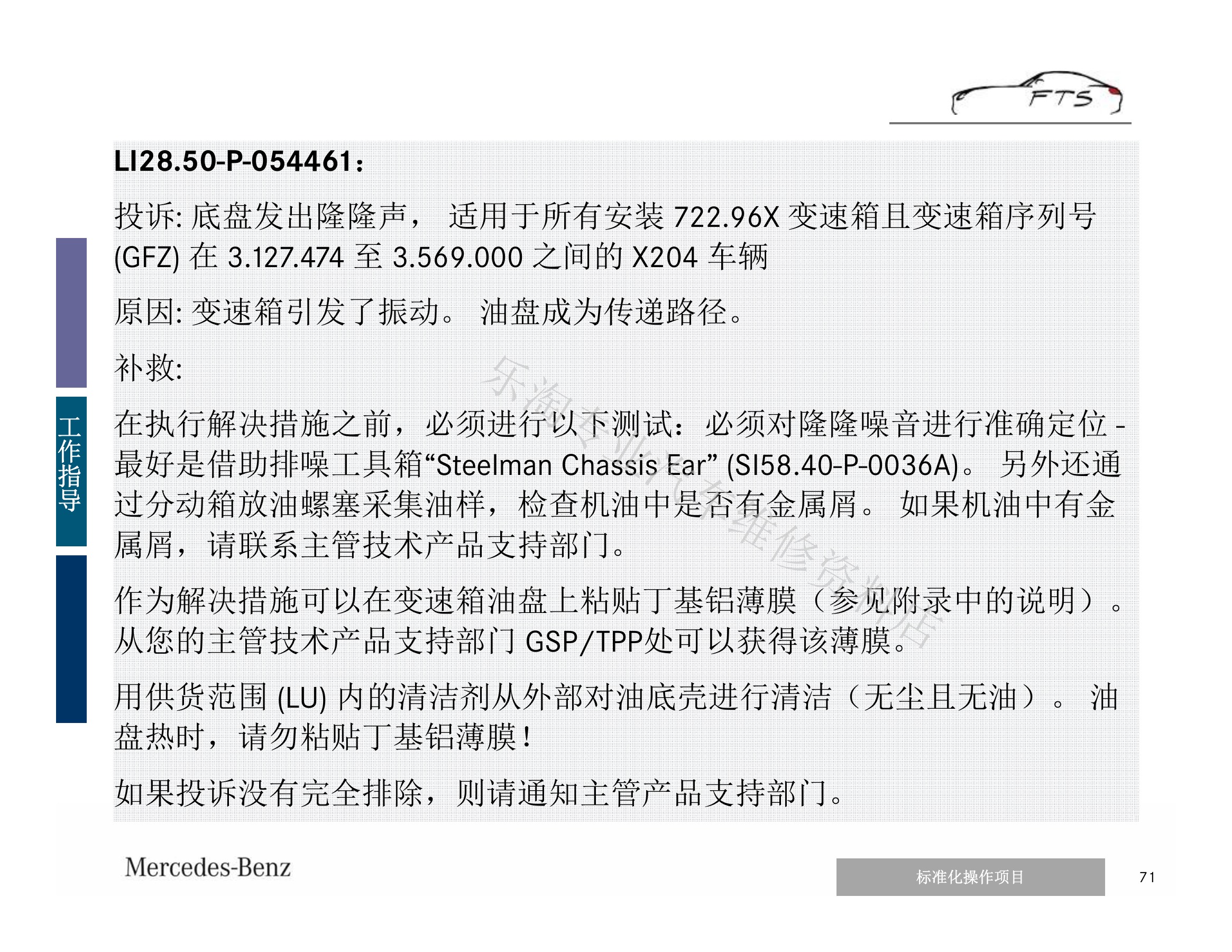

案例包括分动箱不能切换、轴承磨损嗡鸣、722.96x转弯抖动、X204隆隆声传递和GLE LOW RANGE警告。旧LI编号和序列号范围仅作历史案例，当前维修需以VIN对应的最新文件为准。

七、油液轮胎一致性与最终诊断边界

七、油液轮胎一致性与最终诊断边界（page-74）

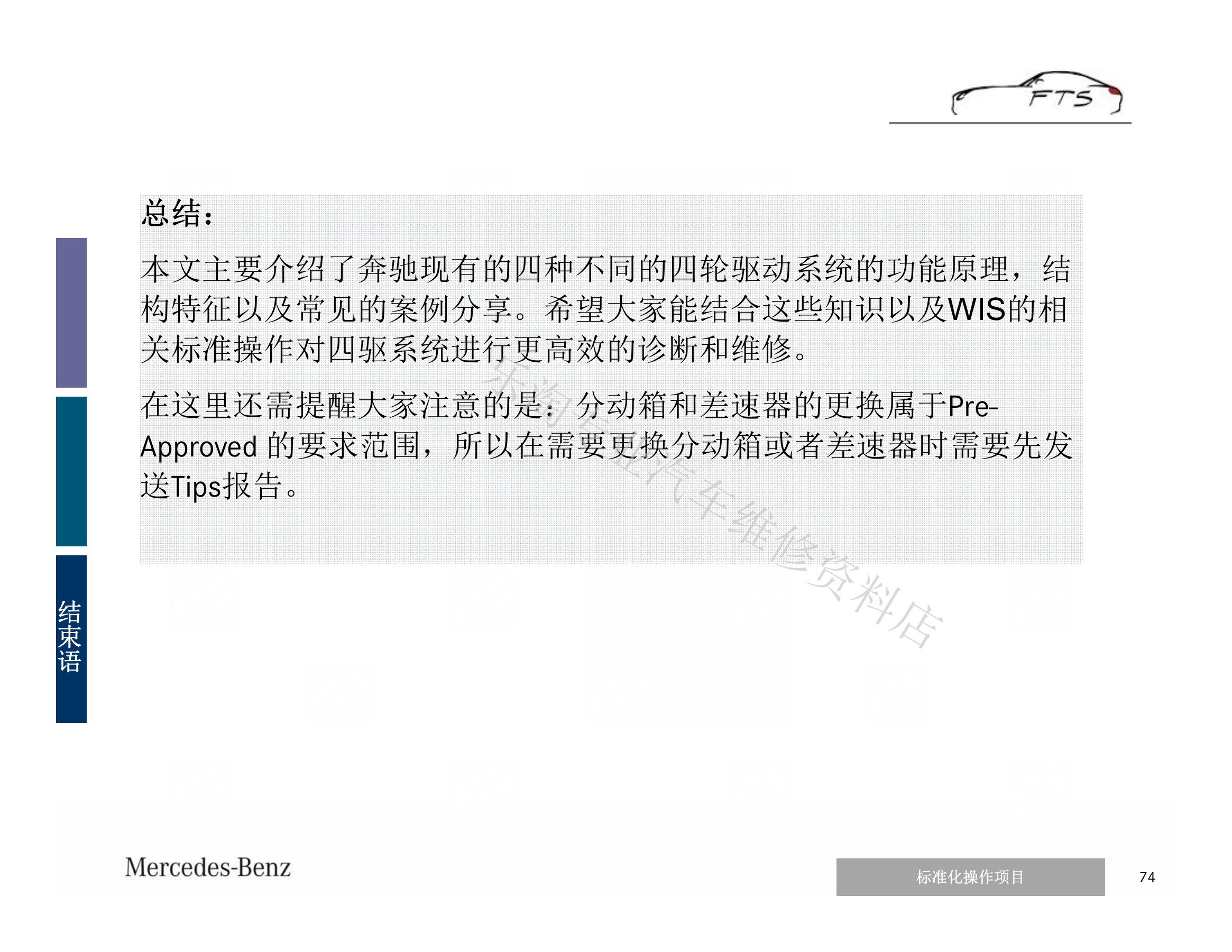

四驱故障诊断应先检查四轮轮胎规格、磨损和滚动周长，再核对油液、泄漏、执行器实际值及机械噪音。维修后在安全条件下验证高低速、锁止或扭矩分配功能，并重新检查故障记忆。

八、X253分动箱油更换前的车型与油品核对

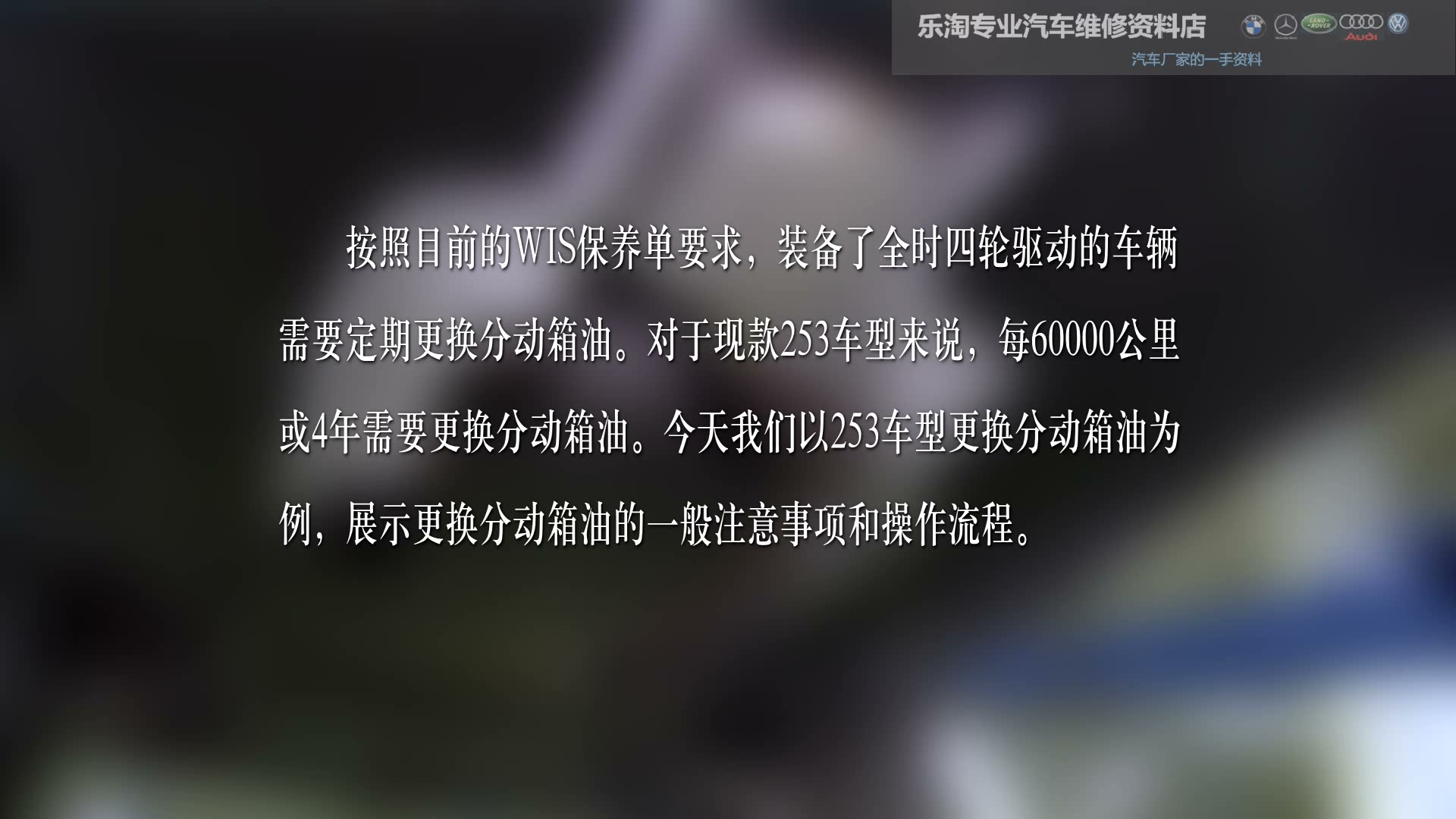

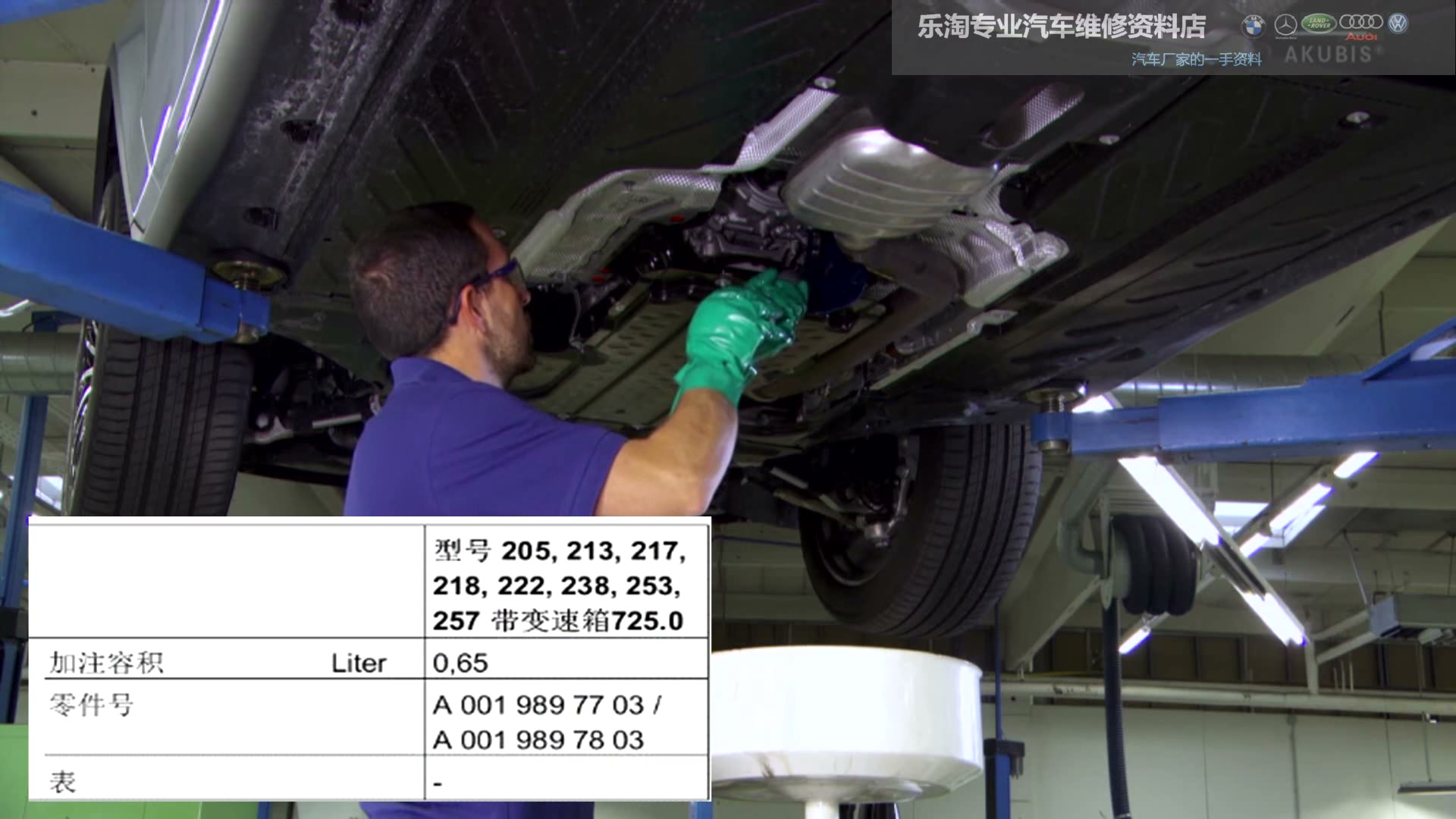

原视频以253车型为例，先依据当前WIS确认维护要求、分动箱结构、加注量和认可油品。画面所示车型范围及历史零件号仅作为原资料记录，实际作业必须按VIN和当前配件信息重新核对。

八、X253分动箱油更换前的车型与油品核对（t006-01）
八、X253分动箱油更换前的车型与油品核对（t006-02）
八、X253分动箱油更换前的车型与油品核对（t006-03）

九、排放、加注并检查分动箱密封

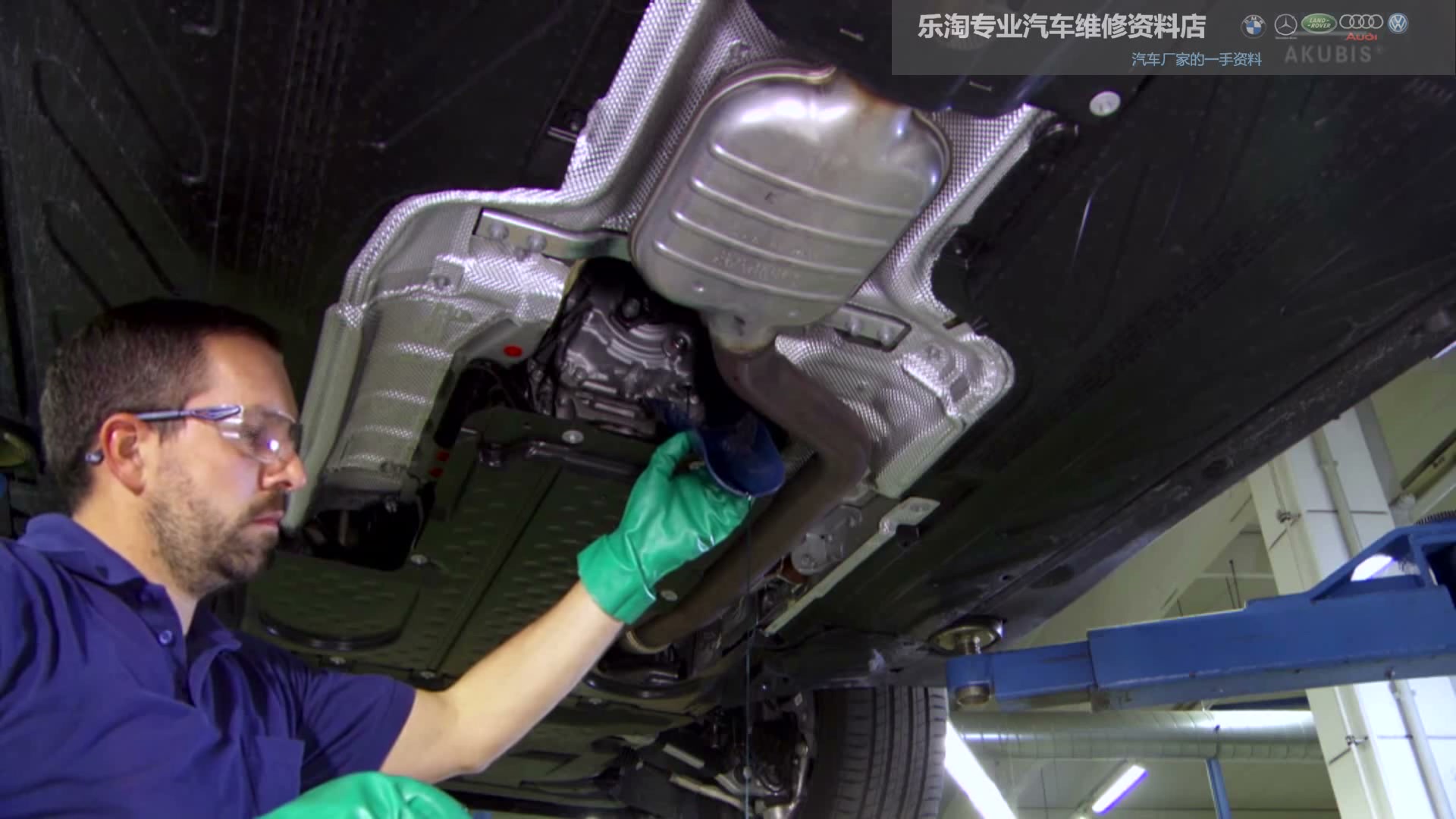

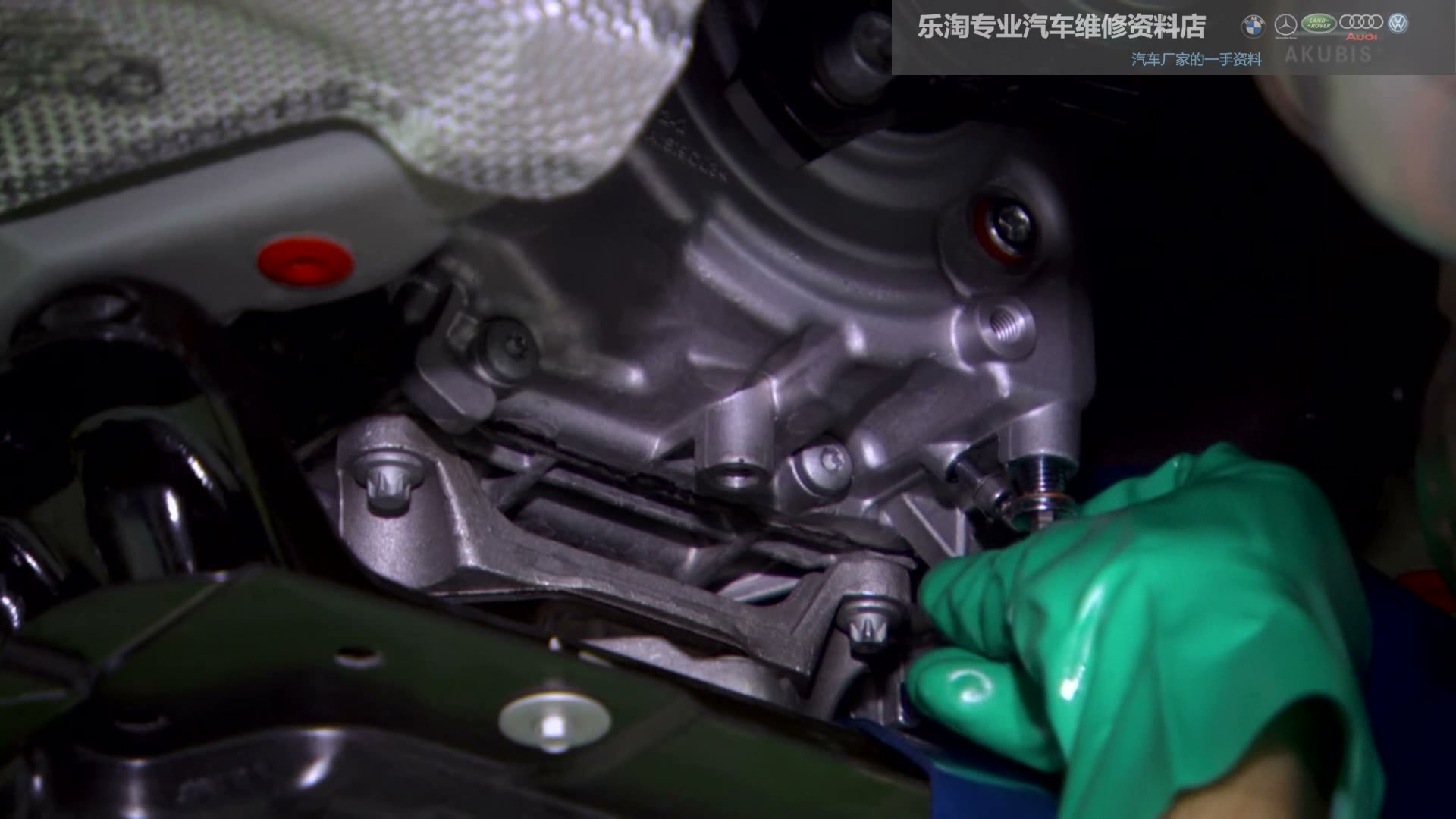

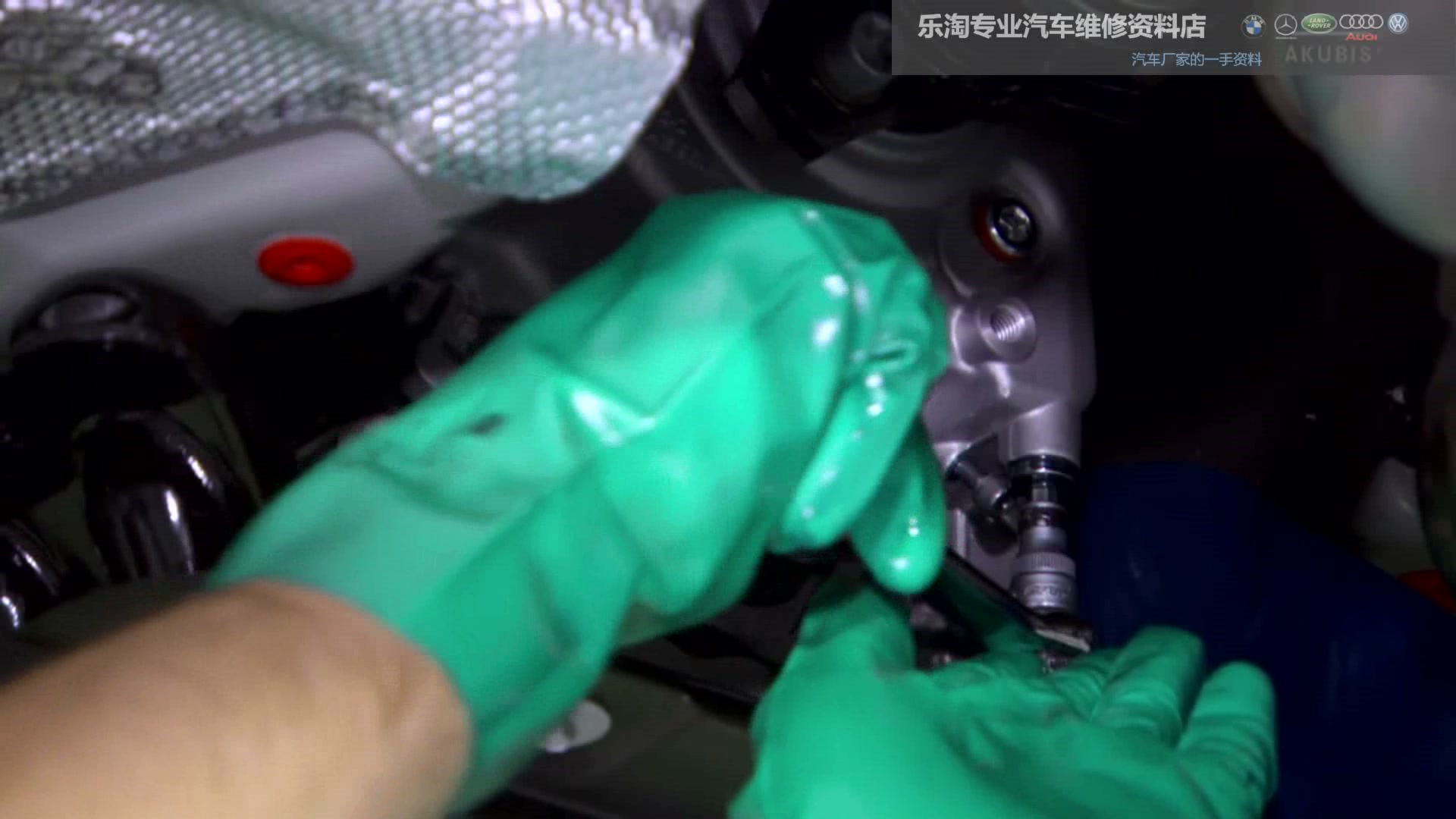

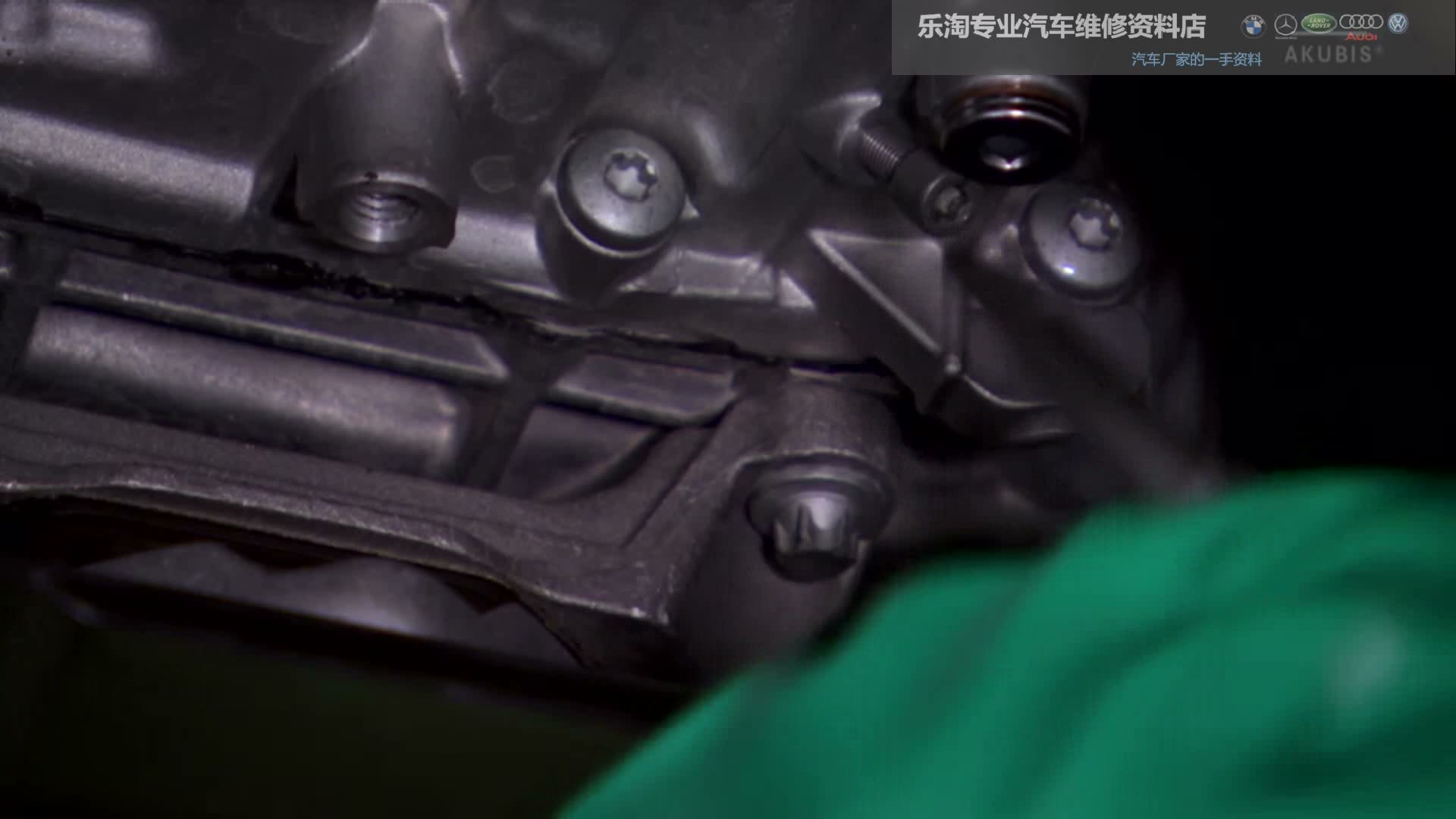

车辆按规定保持水平，清洁加注/排放区域后按顺序排出旧油并观察污染。使用规定油品和工具完成加注，更新要求更换的密封件，按WIS紧固；随后清洁壳体、检查泄漏和异常噪声，必要时完成道路验证。

九、排放、加注并检查分动箱密封（t006-04）
九、排放、加注并检查分动箱密封（t006-05）
九、排放、加注并检查分动箱密封（t006-06）

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
