奔驰启动发动机后，出现发动机噪音（嘎嘎声)：LI05.10-P-057053

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

可能听到嘎嘎声或撞击声。

提示：

须与附录“声音”中的参考噪音进行比较！

附件

文件 描述

容进行比较。

二、原通告列出的可能原因

三、检查与补救步骤

1. 拆卸链条张紧器 (AR05.10-P-7800*)。

提示：

松开后部空气导管外壳支架，然后松开上部机油尺导向管。

对于带 ECO 启动/停止功能的车辆：

松开起动机隔热板上链条张紧器下方的螺栓，降下隔热板。

不带密封环的测量链条张紧器 W 651 589 11 63 00，然后用 20 Nm 力矩拧紧。

出现在气缸 1 的上止点。

4. 结合车辆行驶里程评价从测量链条张紧器刻度上读出的数值：

过 250 000 km：

发动机正时链拉长小于或等于 82 mm：执行工作范围 A。

发动机正时链延长大于 82 mm：执行工作范围 B。

过 250 000 km：

发动机正时链拉长小于或等于 84 mm：执行工作范围 A。

发动机正时链延长大于 84 mm：执行工作范围 B。

工作范围 A：

新链条张紧器 (AR05.10-P-7800*)。

工作范围 B：

1. 更换发动机正时链 (AR05.10-P-7601*)。

提示：

根据链条拉长程度，气缸盖上可能存在刮擦痕迹。这并无影响，不要更换气缸盖。

2. 检查凸轮轴驱动齿轮。

须进行更换 (AR05.20-P-6992*)。

提示：

无需拆卸凸轮轴。

晰可见（见附录中的图片）。

备物品号为 A 651 052 00 00 的凸轮轴驱动齿轮。

新链条张紧器 (AR05.10-P-7800*)。

提示：

须随拆下的部分一起寄出。

测量链条张紧器 W 651 589 11 63 00 带有一个 O 形环和一个可旋转刻度尺。这方便了长度的读取。

_______________________________________________________

* 使用相应的维修间资料系统 (WIS) 文档。

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 651 050 08 00 链条张紧器 1 改进的链条张紧器 X

A 000 993 82 76 发动机正时链 1 X

A 651 052 00 00 凸轮轴驱动齿轮 2 改进的钢齿轮 X

附件

文件 描述

Nockenwellenrad_Teilenummer.JPG 图片标明了凸轮轴驱动齿轮上的零件号位置。

操作号与损坏代码

容 时间 损坏代码 提示

05-7625 检查发动机正时链 0.4Hrs 05131 36 链条张紧器噪音

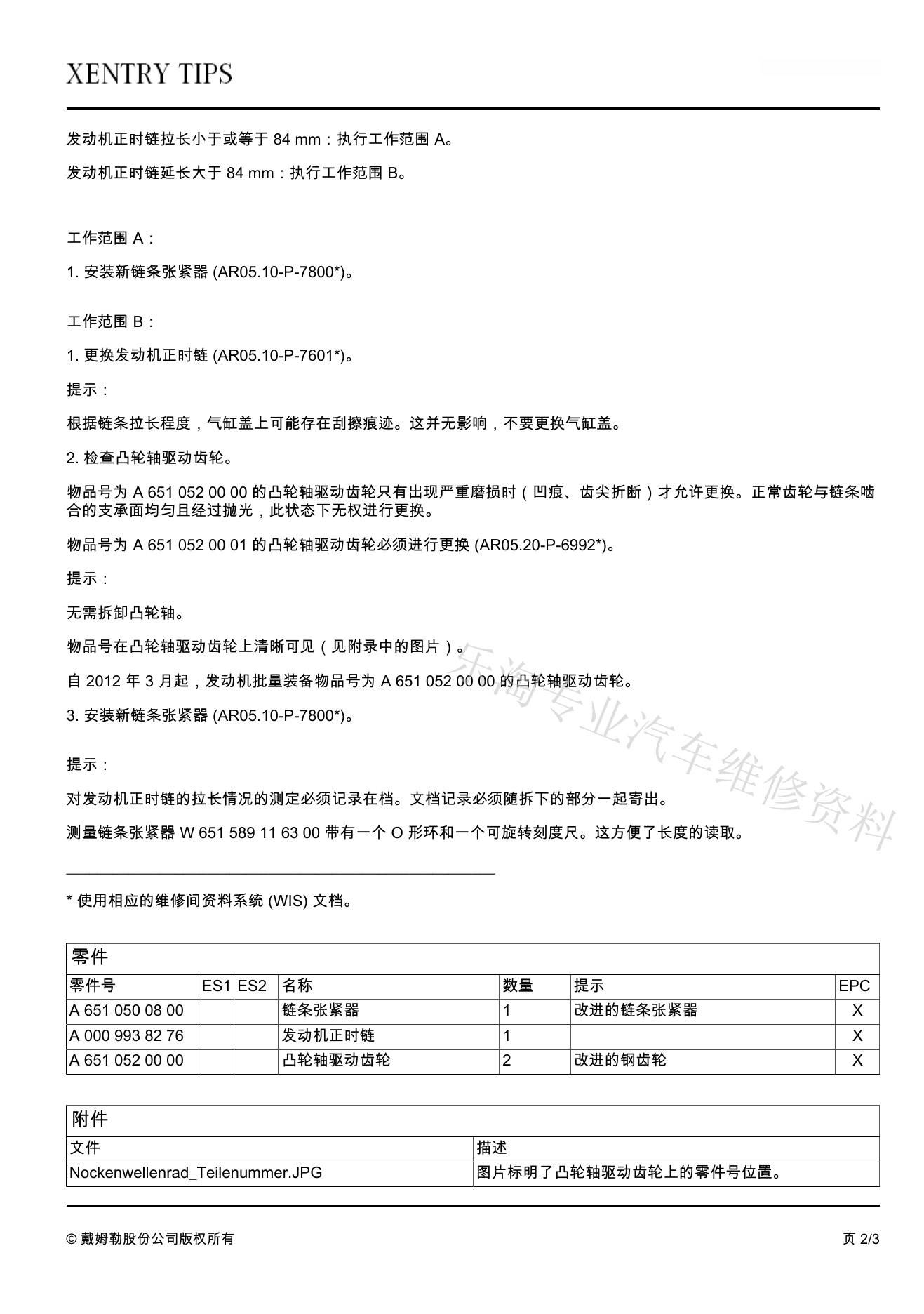

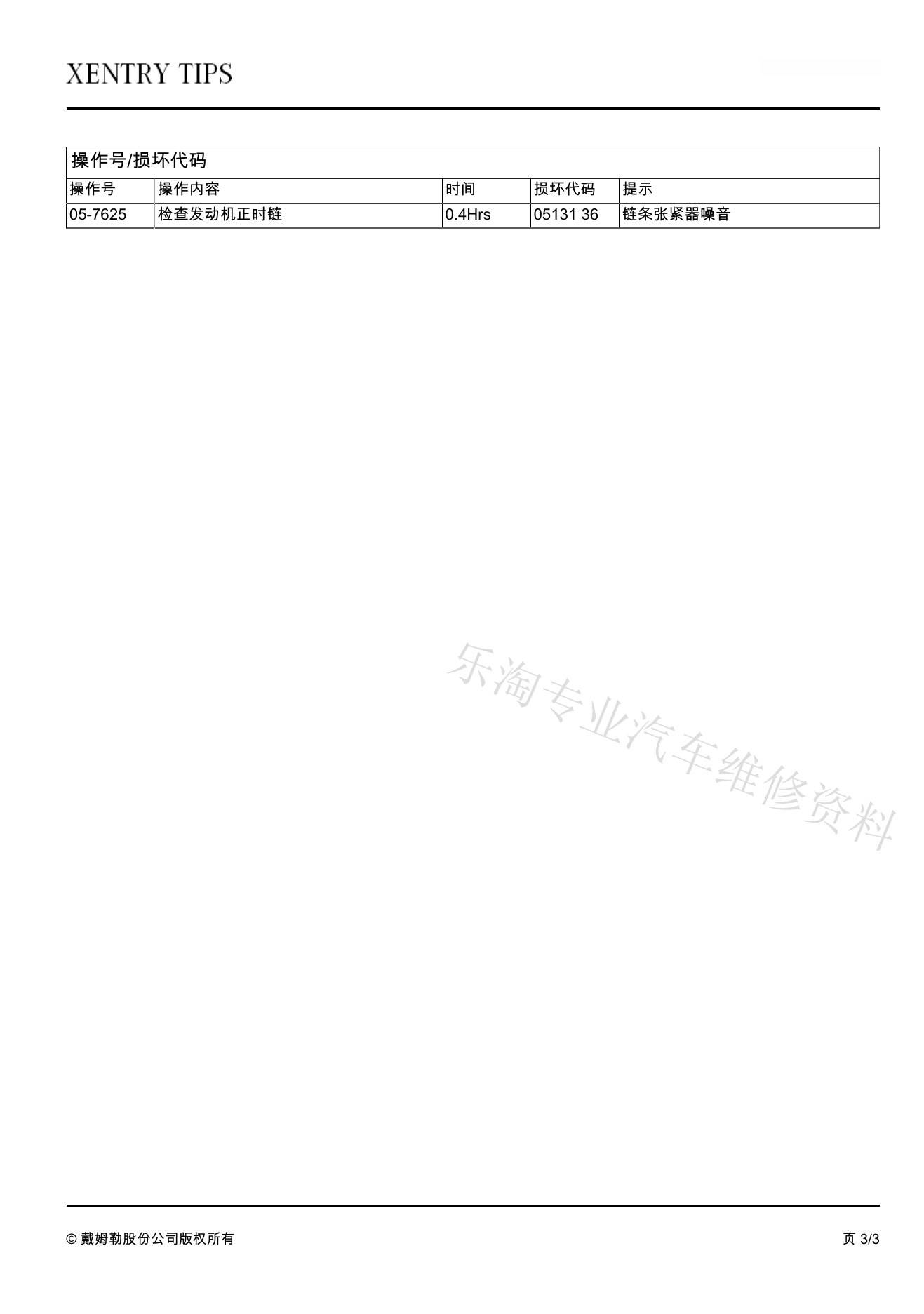

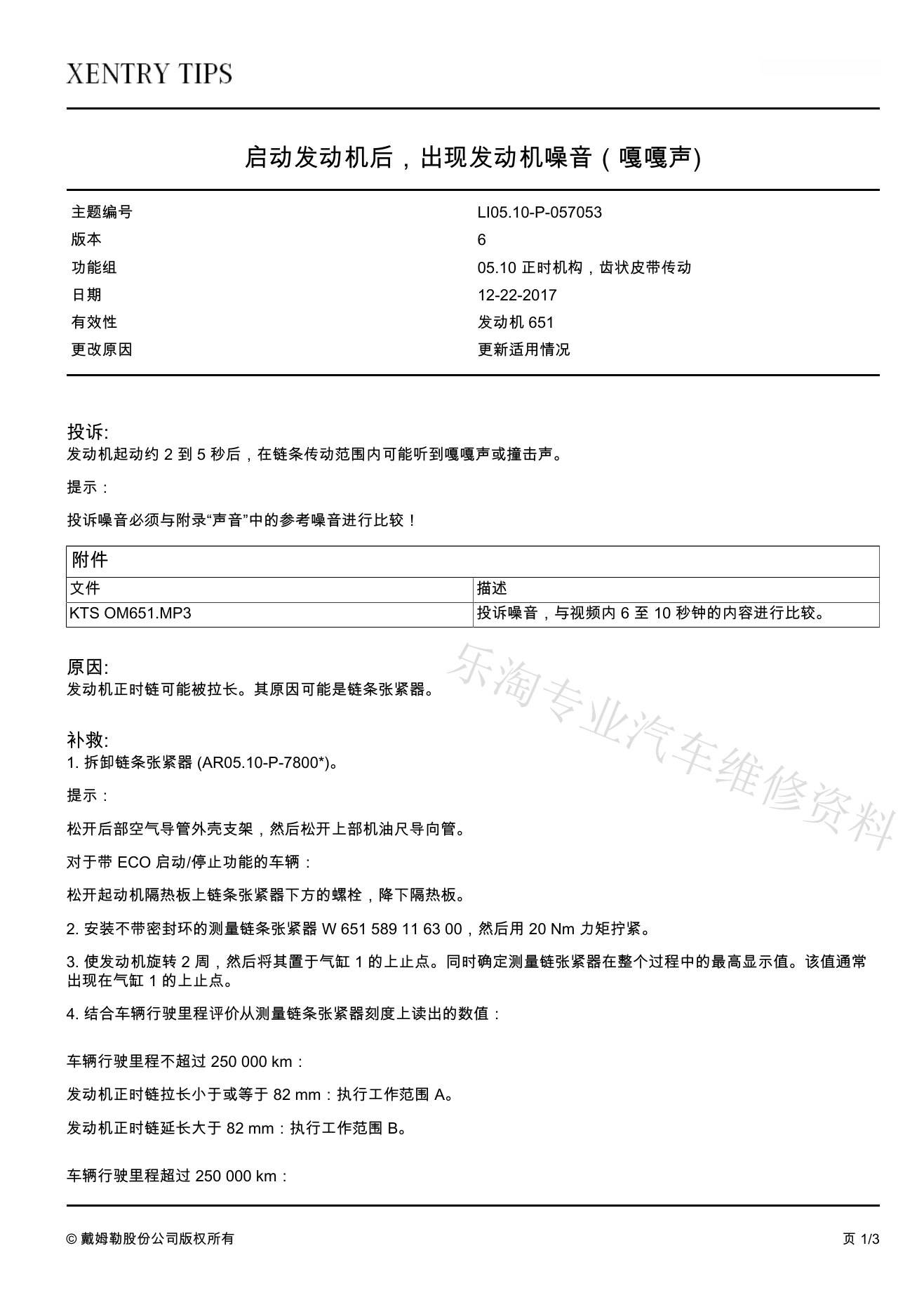

5、原始TIPS通告页面

以下完整保留3页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
