奔驰绝缘电阻测量

一、适用车型与故障信息

• 主题：绝缘电阻测量绝缘电阻测量 | 技术支持部 – 高压电组 | 2016年12月6日 3
• 主题：绝缘电阻测量绝缘电阻测量 | 技术支持部 – 高压电组 | 2016年12月6日 4
• 主题：绝缘电阻测量绝缘电阻测量 | 技术支持部 – 高压电组 | 2016年12月6日 5
• 1) 按动测量范围调整按钮将施加电压调整到500V。
• 主题：绝缘电阻测量绝缘电阻测量 | 技术支持部 – 高压电组 | 2016年12月6日 6
• 主题：绝缘电阻测量绝缘电阻测量 | 技术支持部 – 高压电组 | 2016年12月6日 7
• 主题：绝缘电阻测量绝缘电阻测量 | 技术支持部 – 高压电组 | 2016年12月6日 8
• 主题：绝缘电阻测量绝缘电阻测量 | 技术支持部 – 高压电组 | 2016年12月6日 9

二、检查与诊断要点

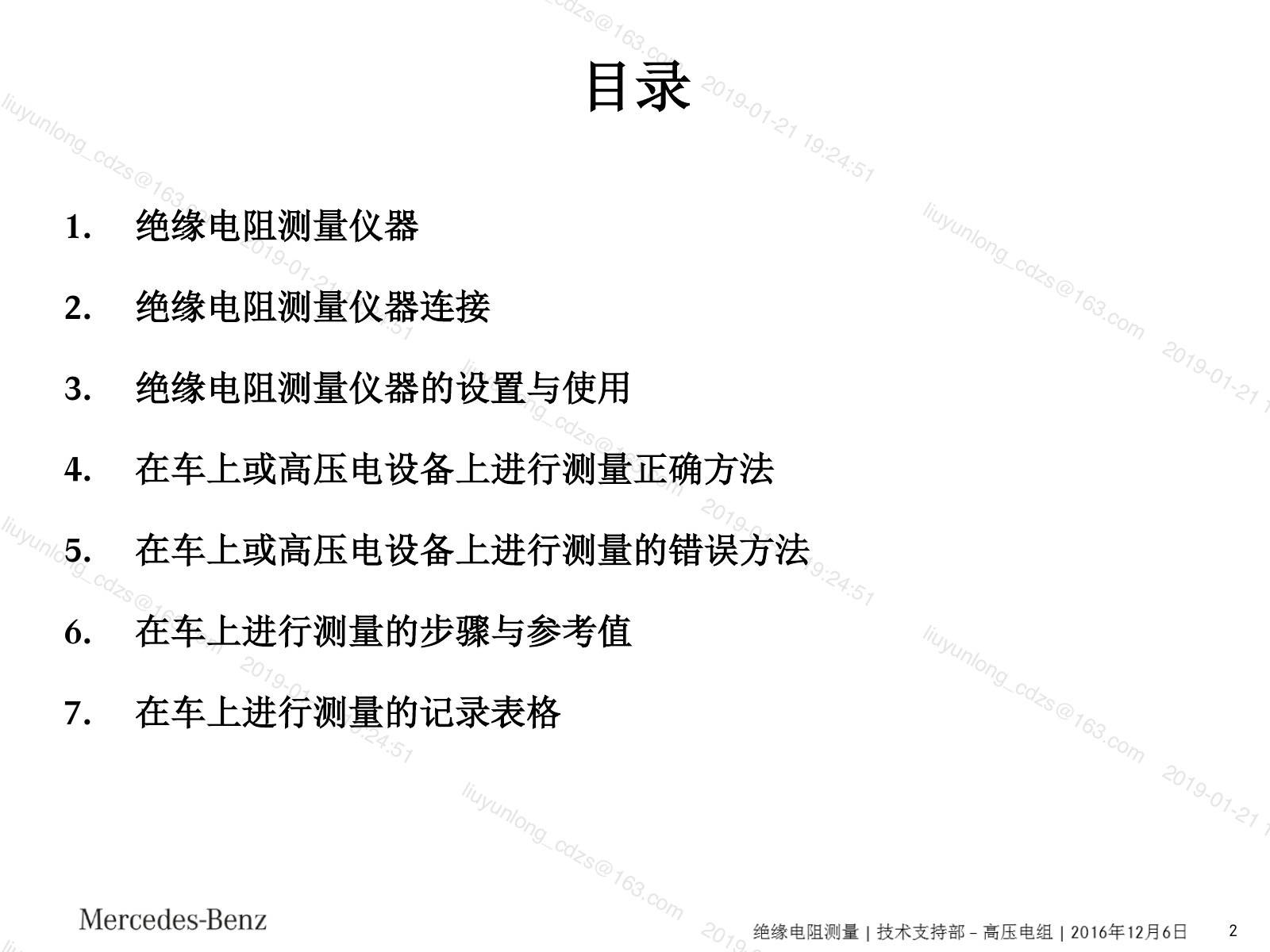

• 绝缘电阻测量
• 1. 绝缘电阻测量仪器

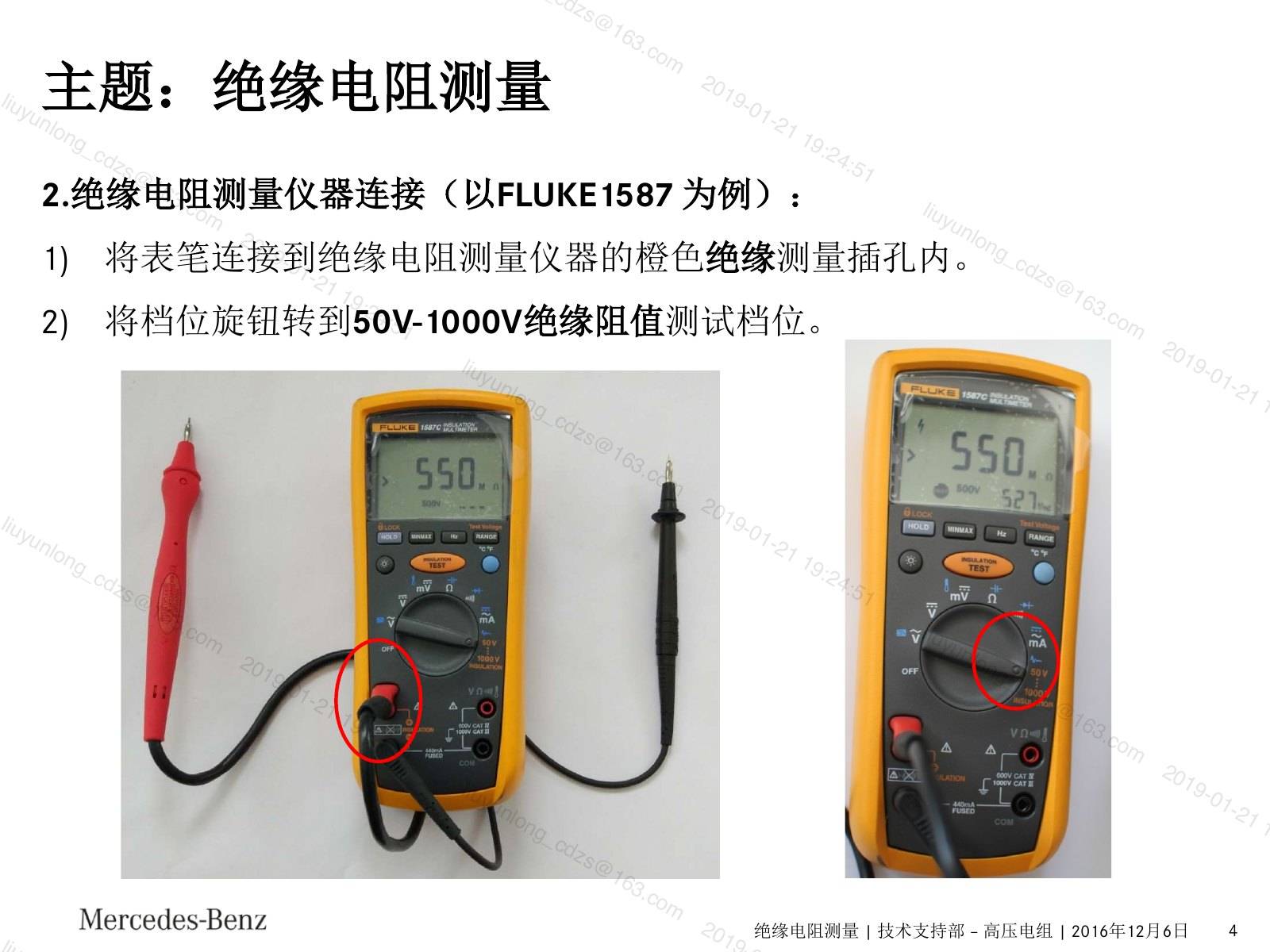

• 2. 绝缘电阻测量仪器连接

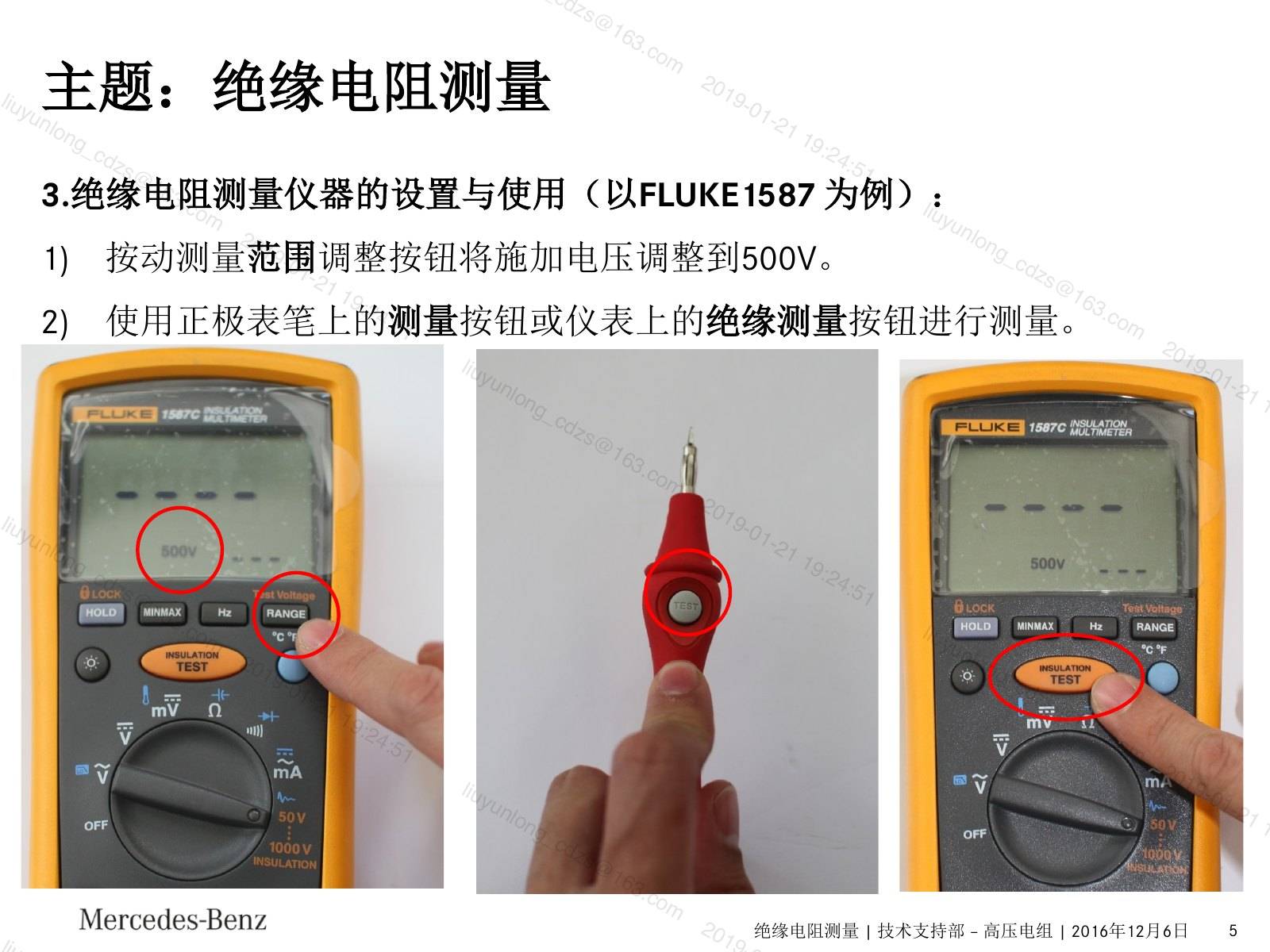

• 3. 绝缘电阻测量仪器的设置与使用

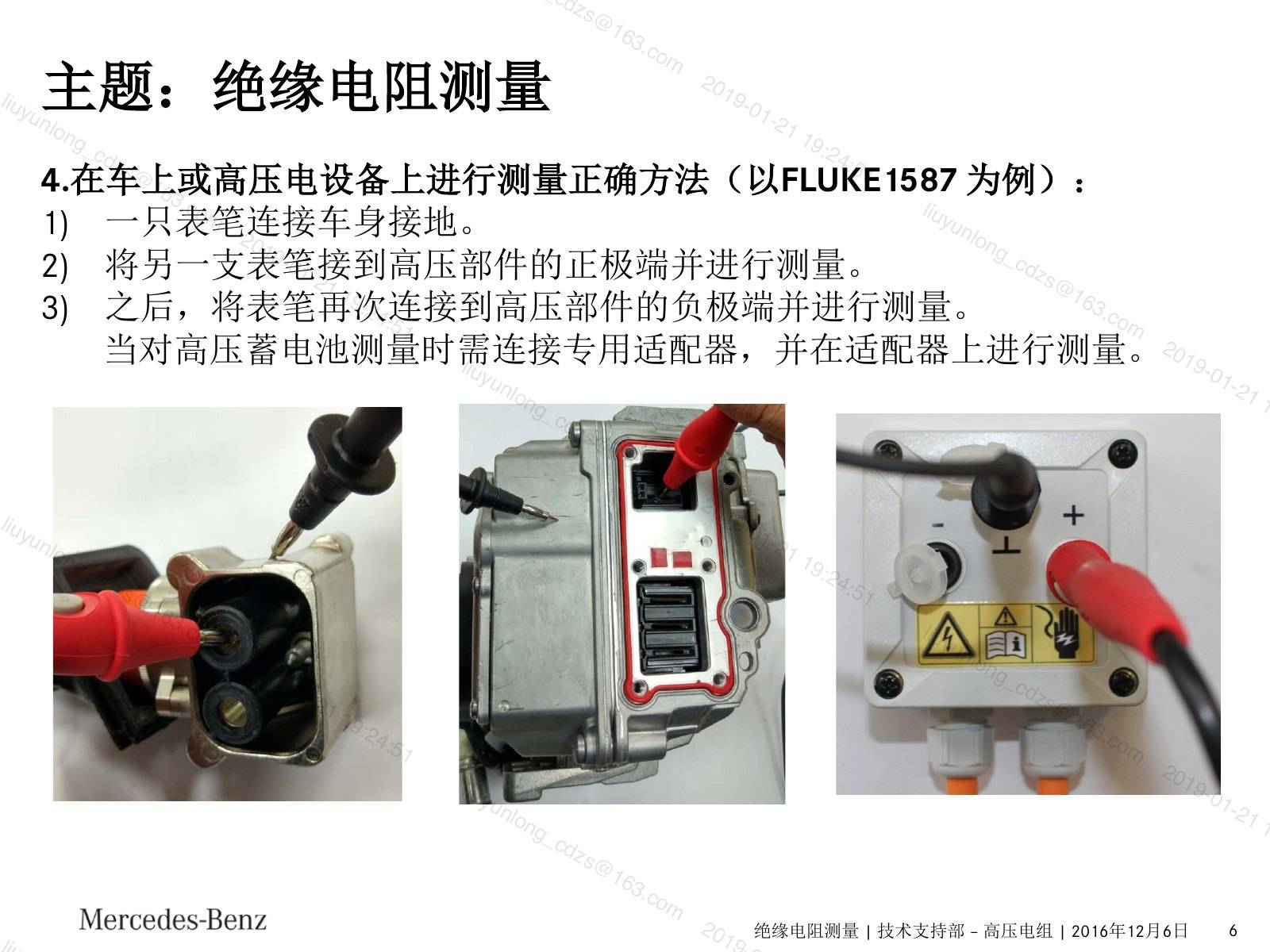

• 4. 在车上或高压电设备上进行测量正确方法

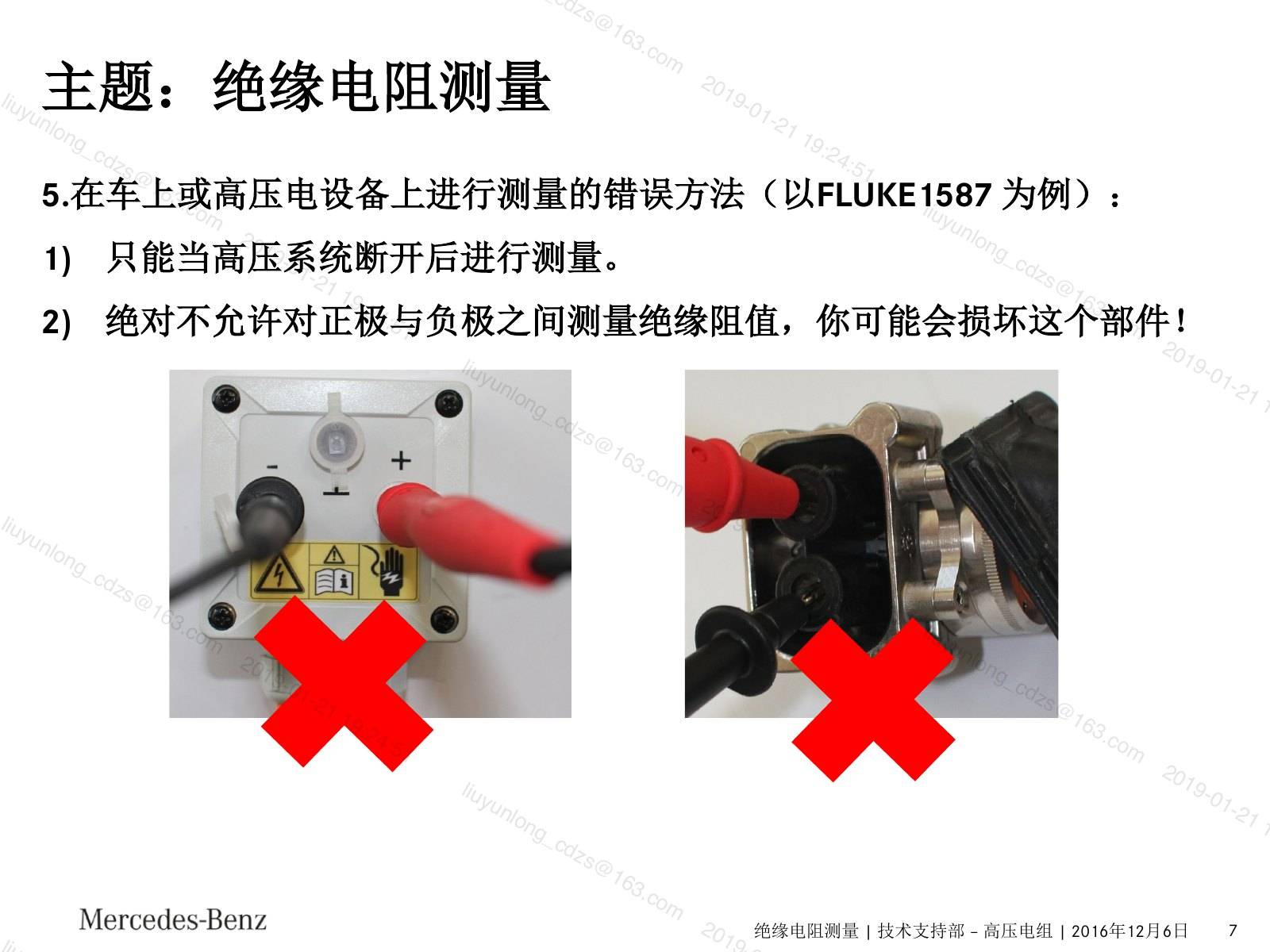

• 5. 在车上或高压电设备上进行测量的错误方法
• 6. 在车上进行测量的步骤与参考值
• 7. 在车上进行测量的记录表格
• 1.绝缘电阻测量仪器：

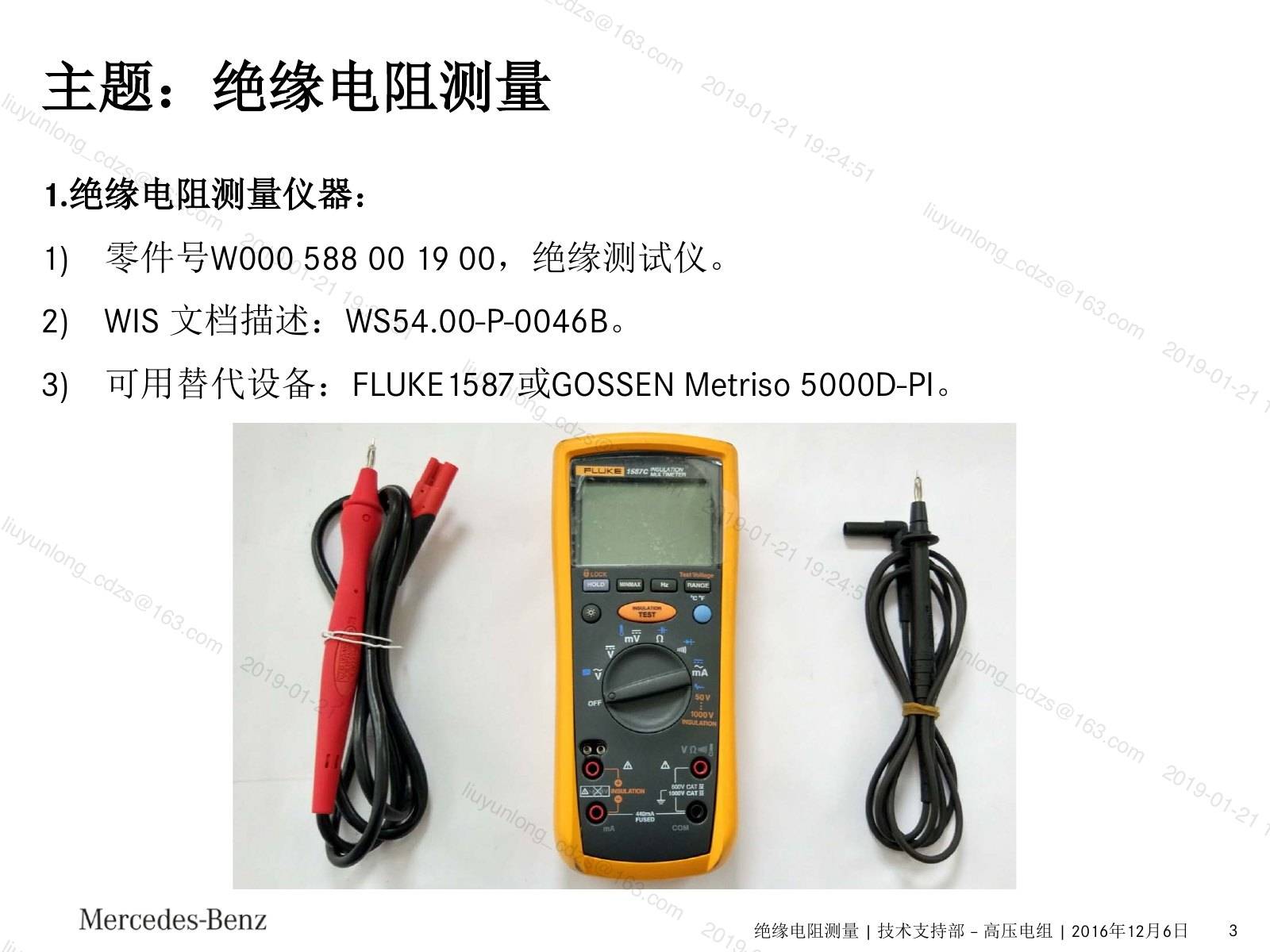

• 1) 零件号W000 588 00 19 00，绝缘测试仪。

三、维修处理与操作要求

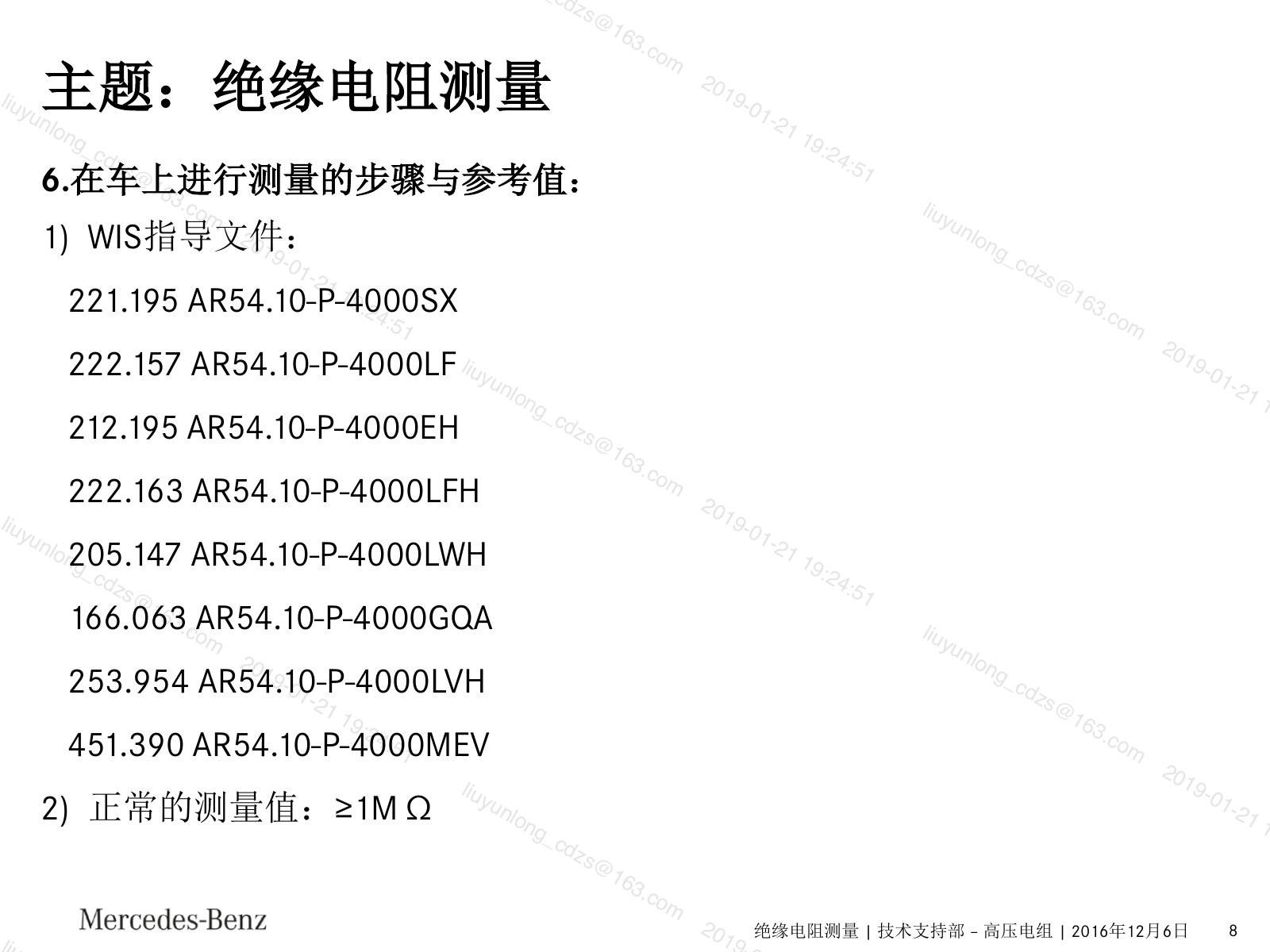

• 6.在车上进行测量的步骤与参考值：

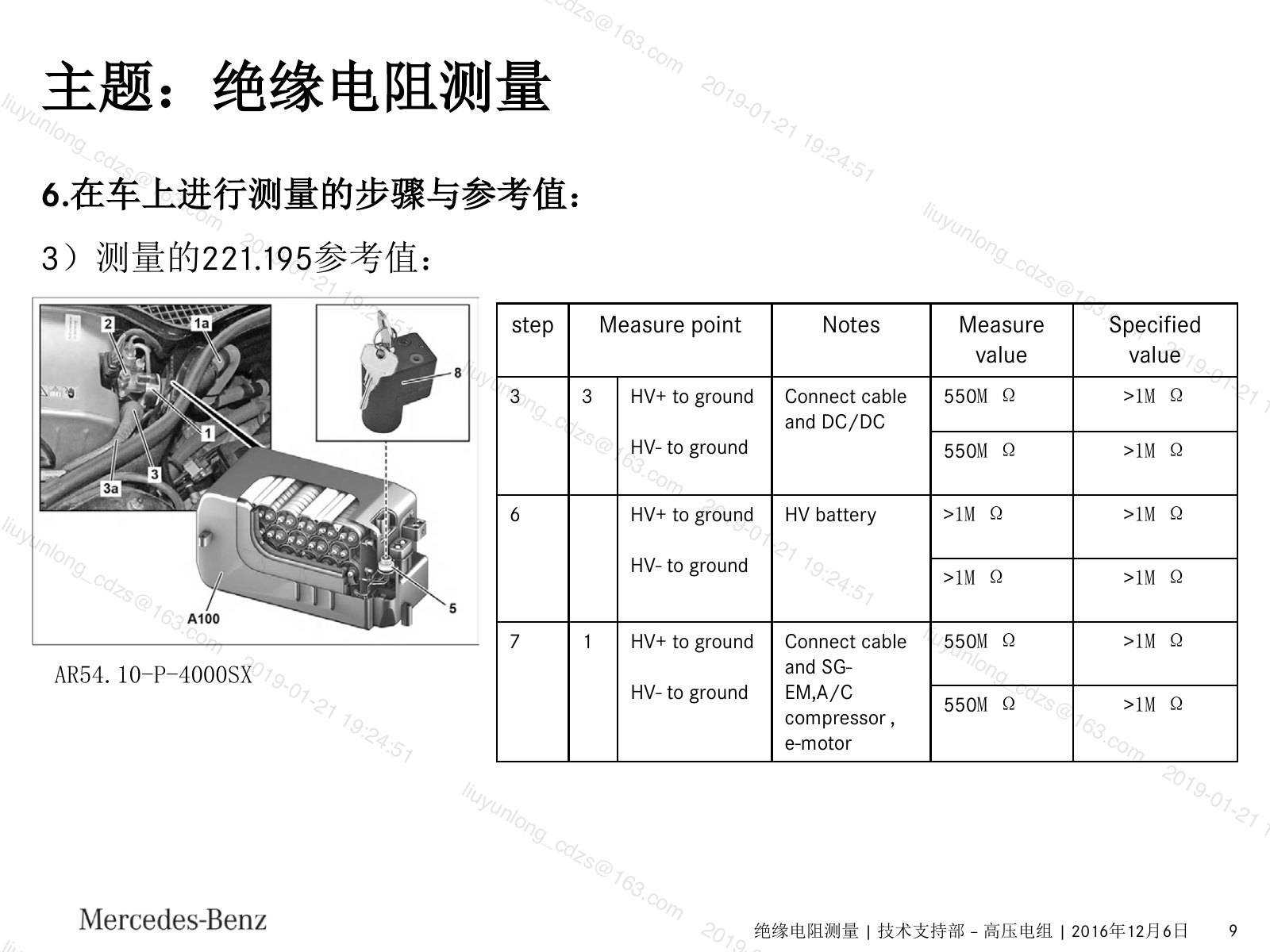

• 6.在车上进行测量的步骤与参考值：3）测量的221.195参考值：

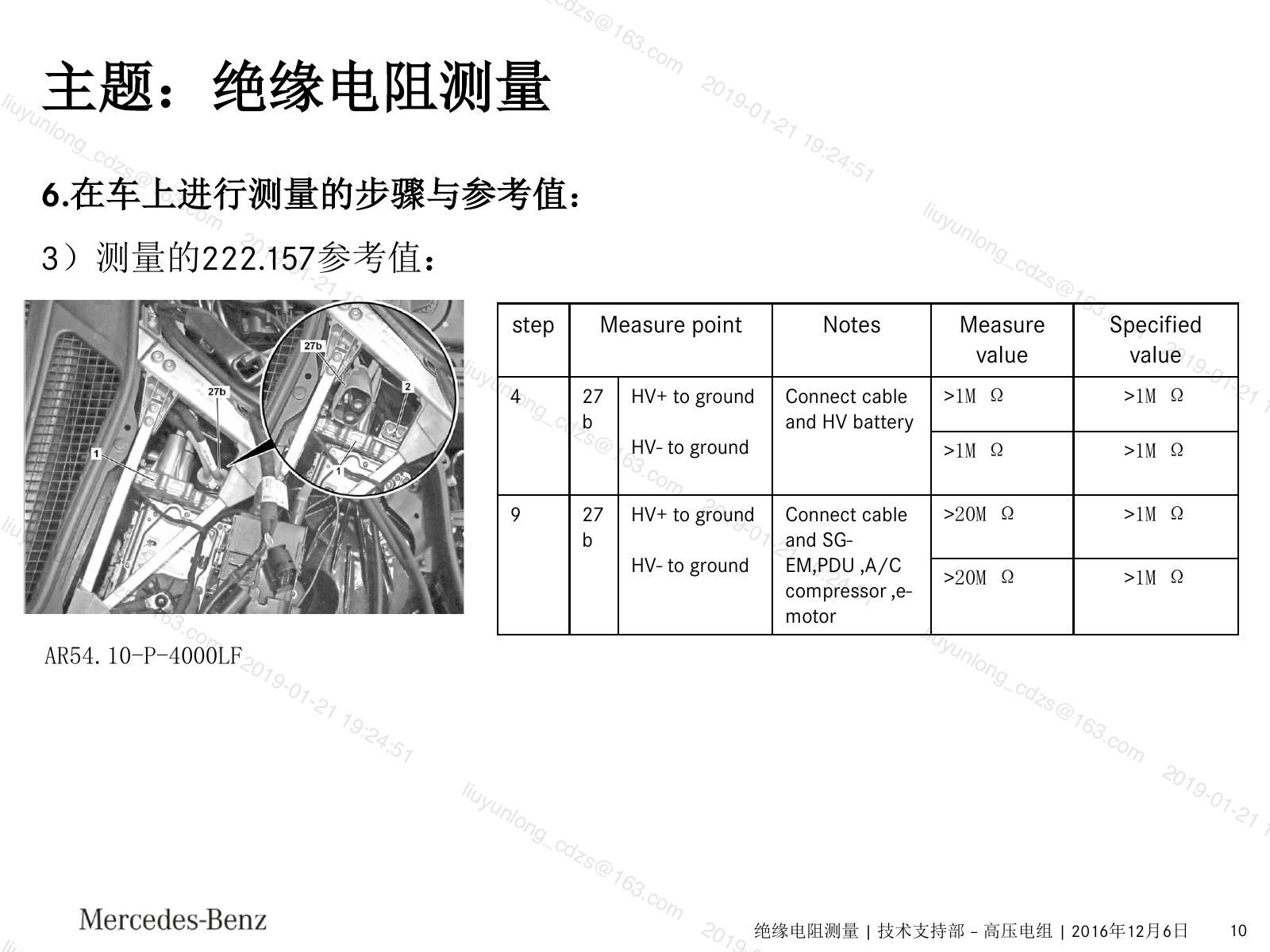

• 6.在车上进行测量的步骤与参考值：3）测量的222.157参考值：

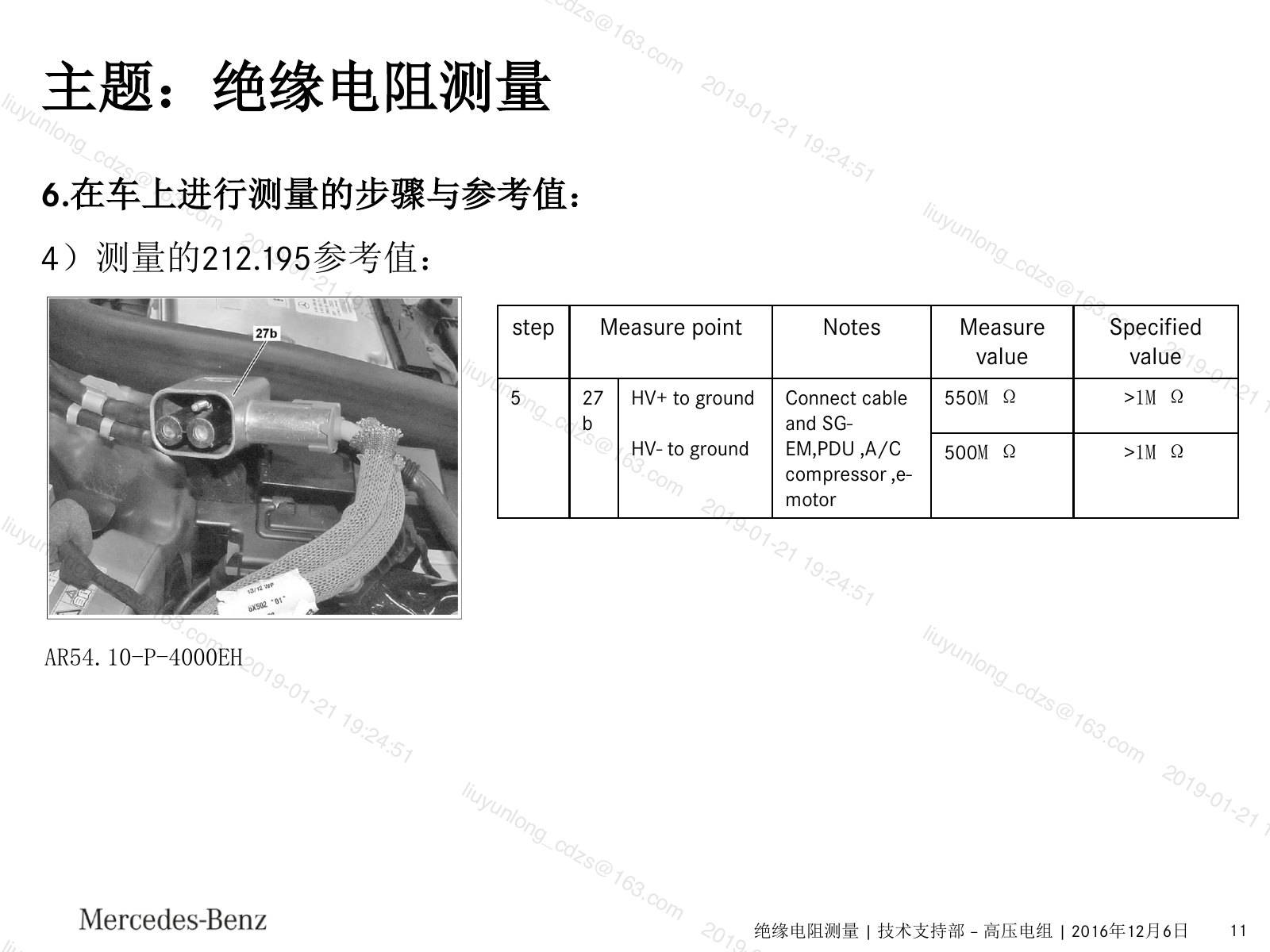

• 6.在车上进行测量的步骤与参考值：4）测量的212.195参考值：

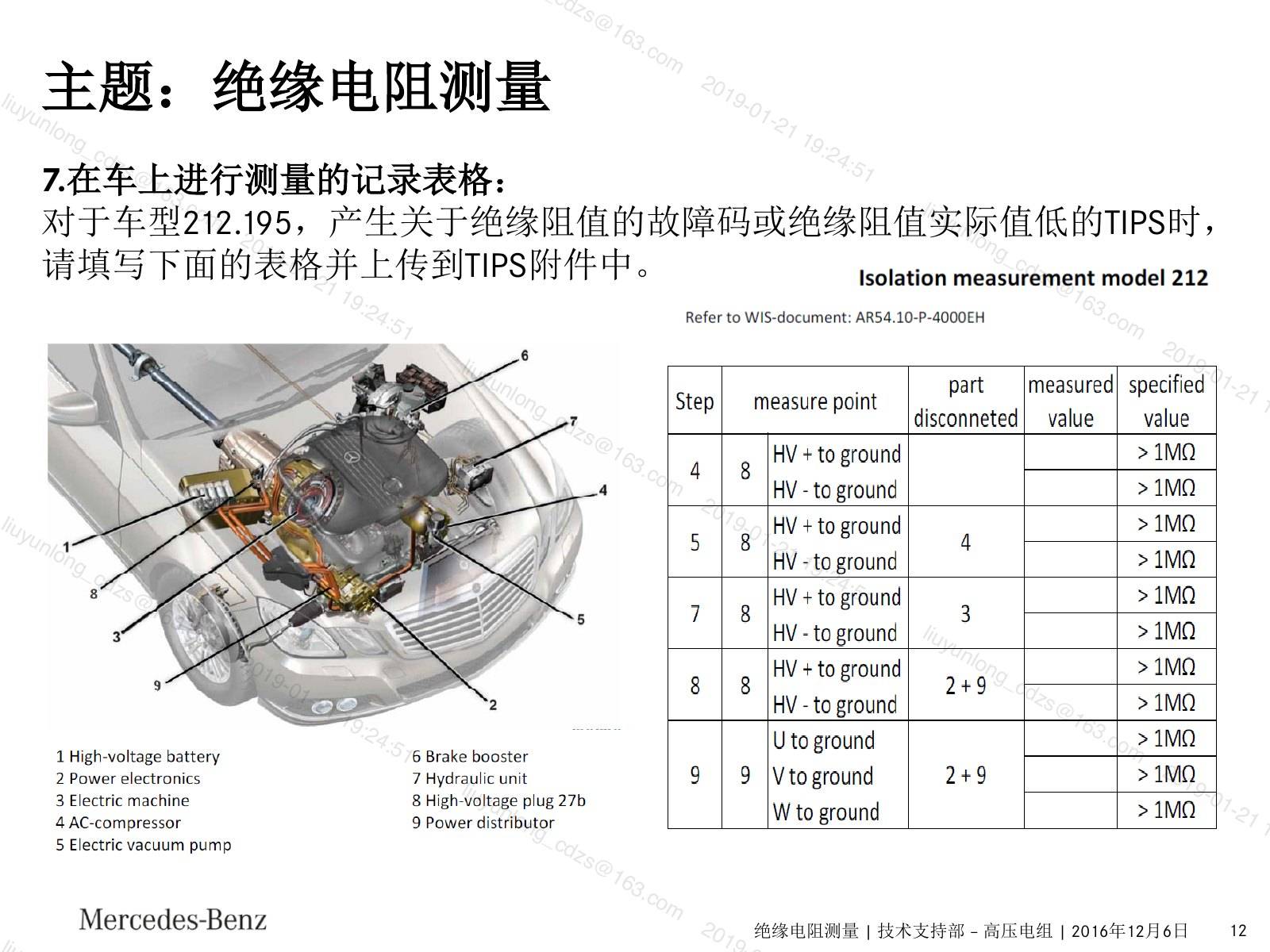

• 7.在车上进行测量的记录表格：对于车型212.195，产生关于绝缘阻值的故障码或绝缘阻值实际值低的TIPS时，请填写下面的表格并上传到TIPS附件中。

四、记录与注意事项

• 6.在车上进行测量的步骤与参考值：
• 6.在车上进行测量的步骤与参考值：3）测量的221.195参考值：
• 6.在车上进行测量的步骤与参考值：3）测量的222.157参考值：
• 6.在车上进行测量的步骤与参考值：4）测量的212.195参考值：
• 7.在车上进行测量的记录表格：对于车型212.195，产生关于绝缘阻值的故障码或绝缘阻值实际值低的TIPS时，请填写下面的表格并上传到TIPS附件中。

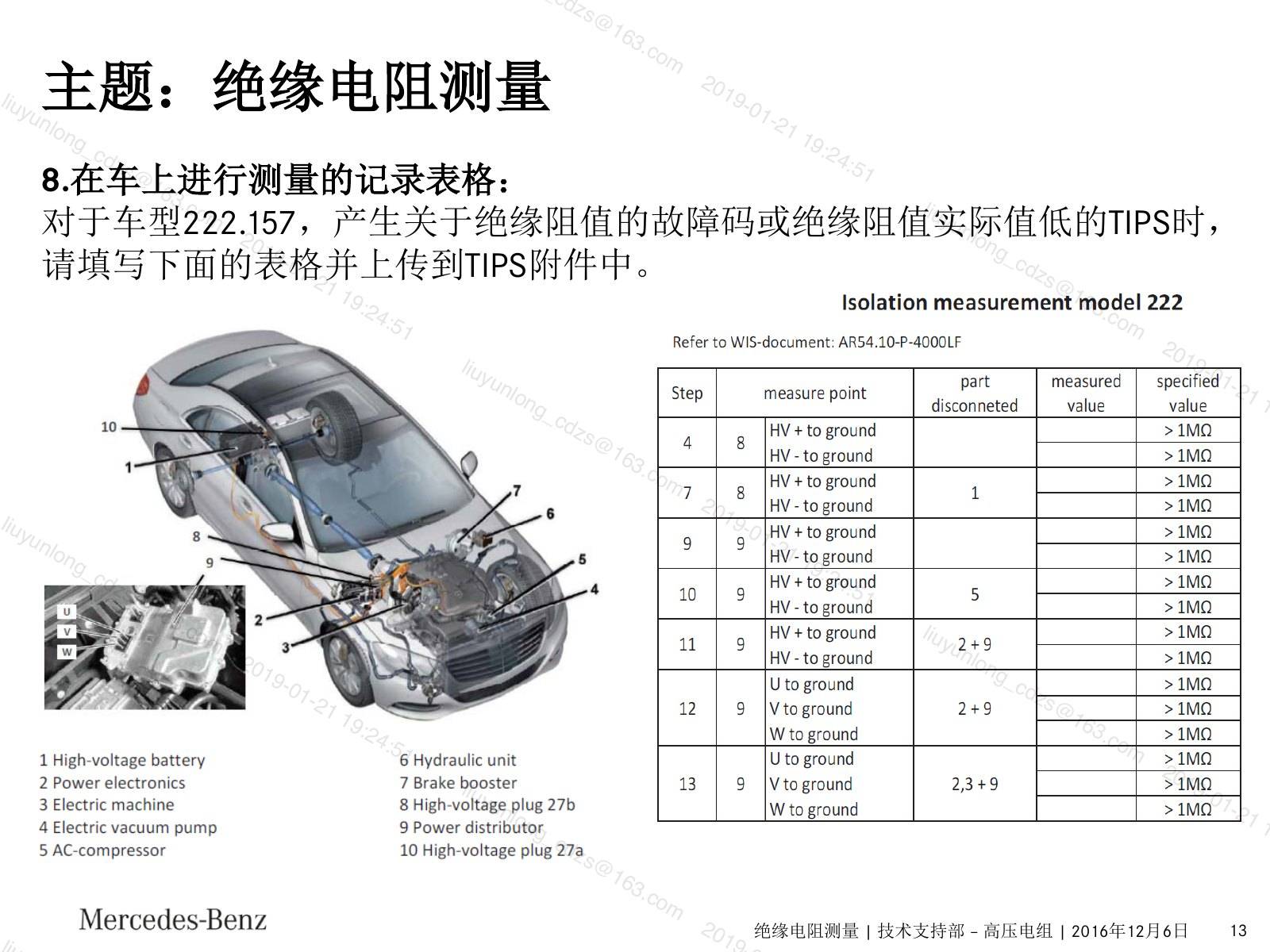

• 8.在车上进行测量的记录表格：对于车型222.157，产生关于绝缘阻值的故障码或绝缘阻值实际值低的TIPS时，请填写下面的表格并上传到TIPS附件中。
