奔驰S400 HYBRID混合动力技术说明：电机、锂电池、RBS与运行策略

一、资料范围与技术状态

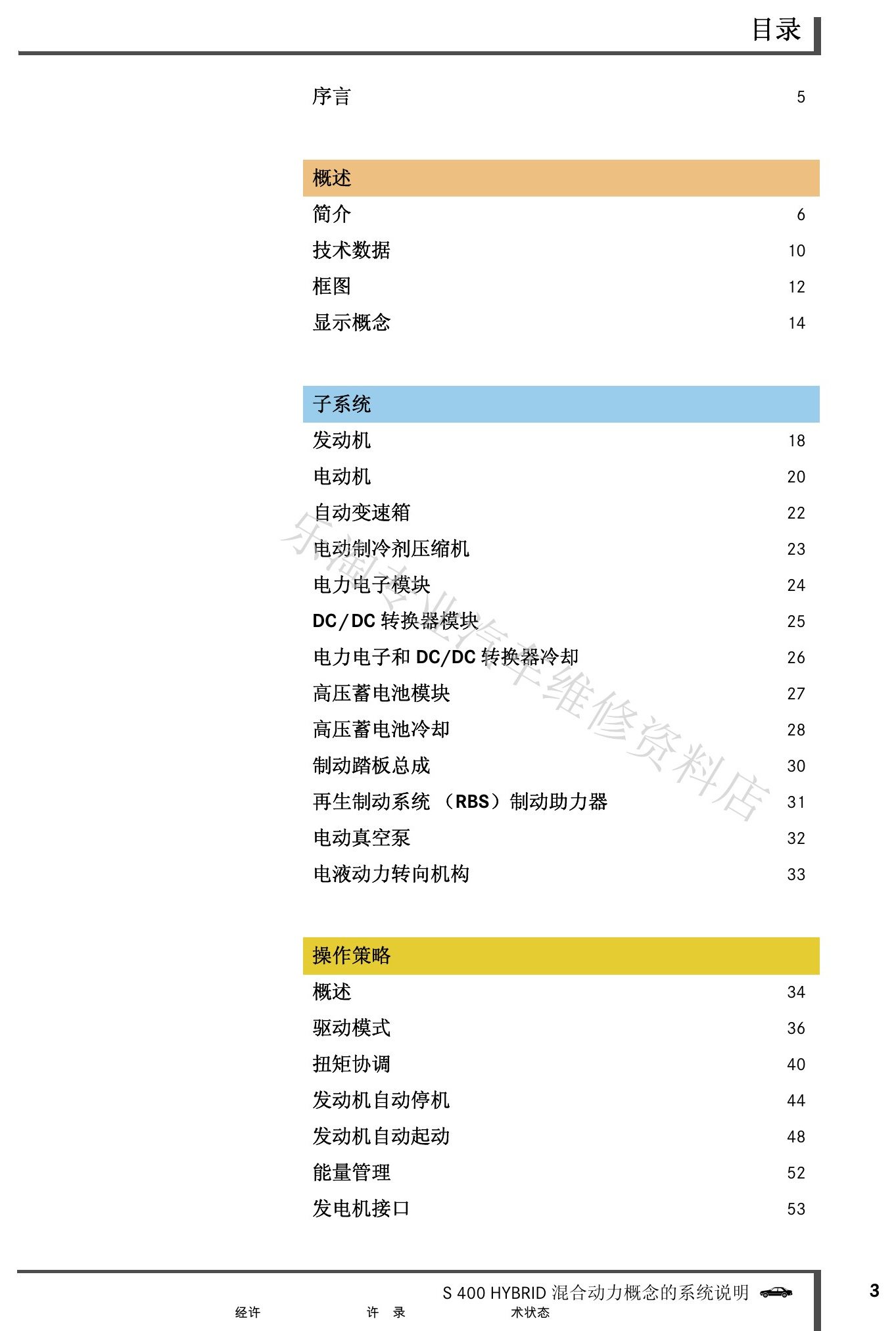

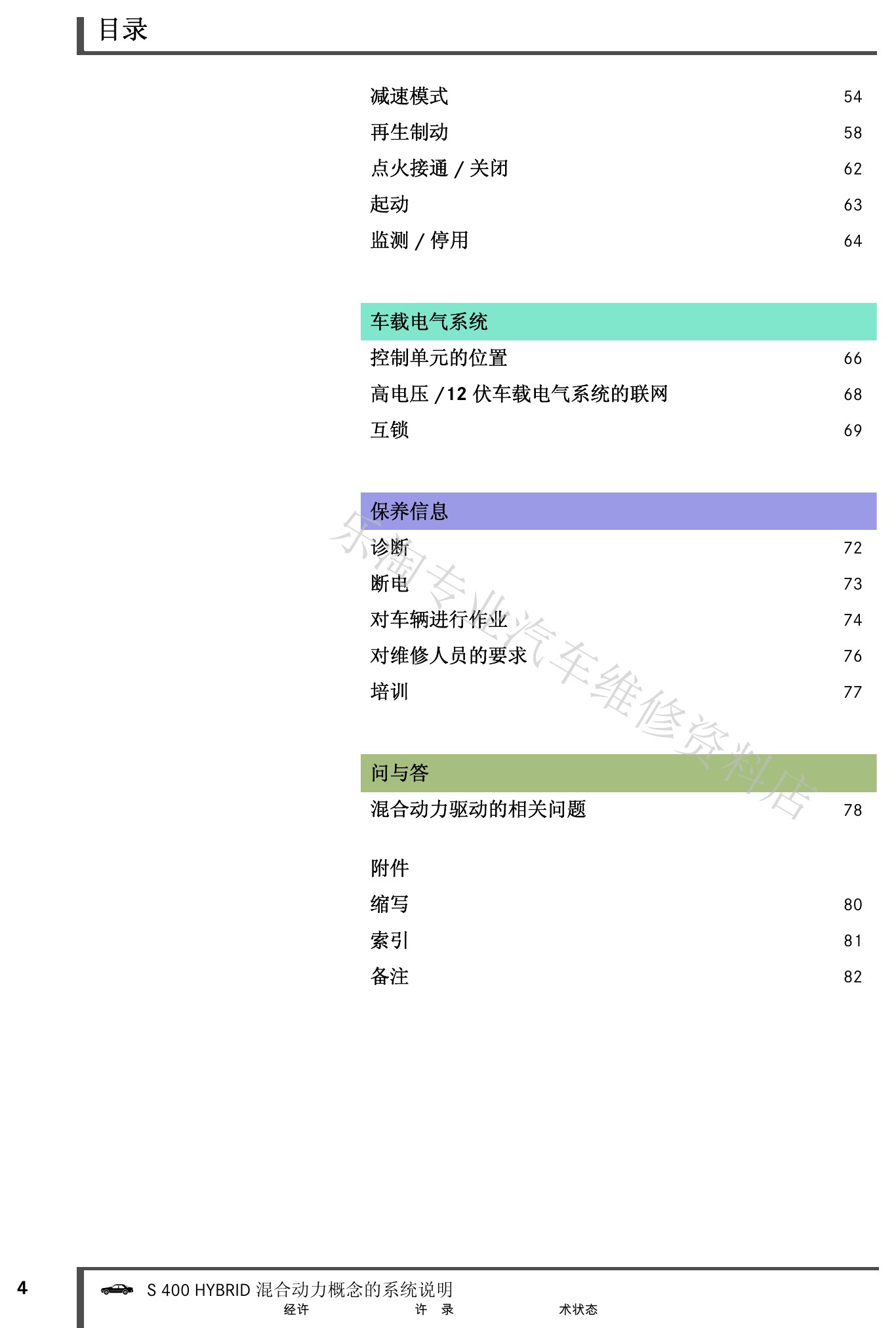

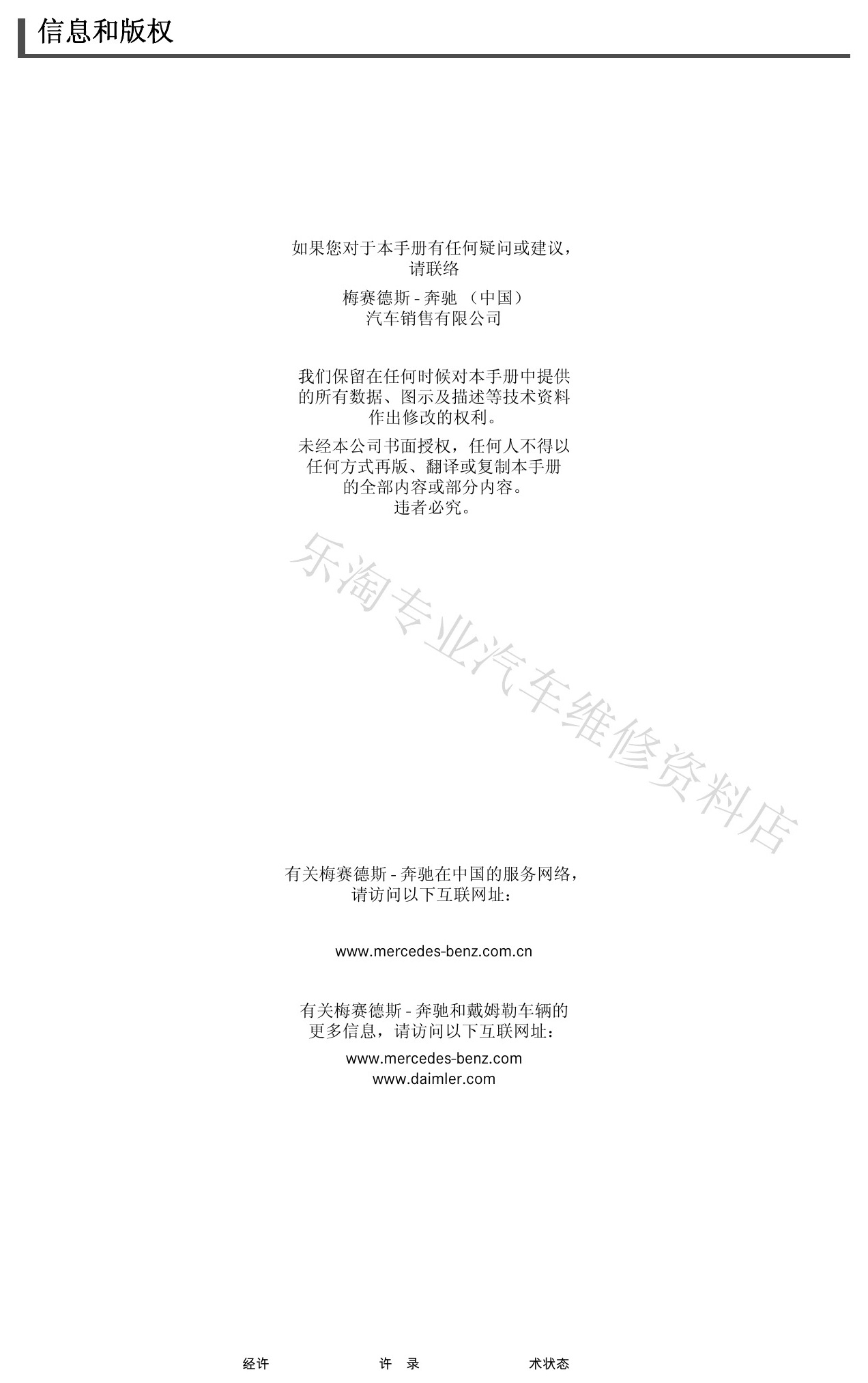

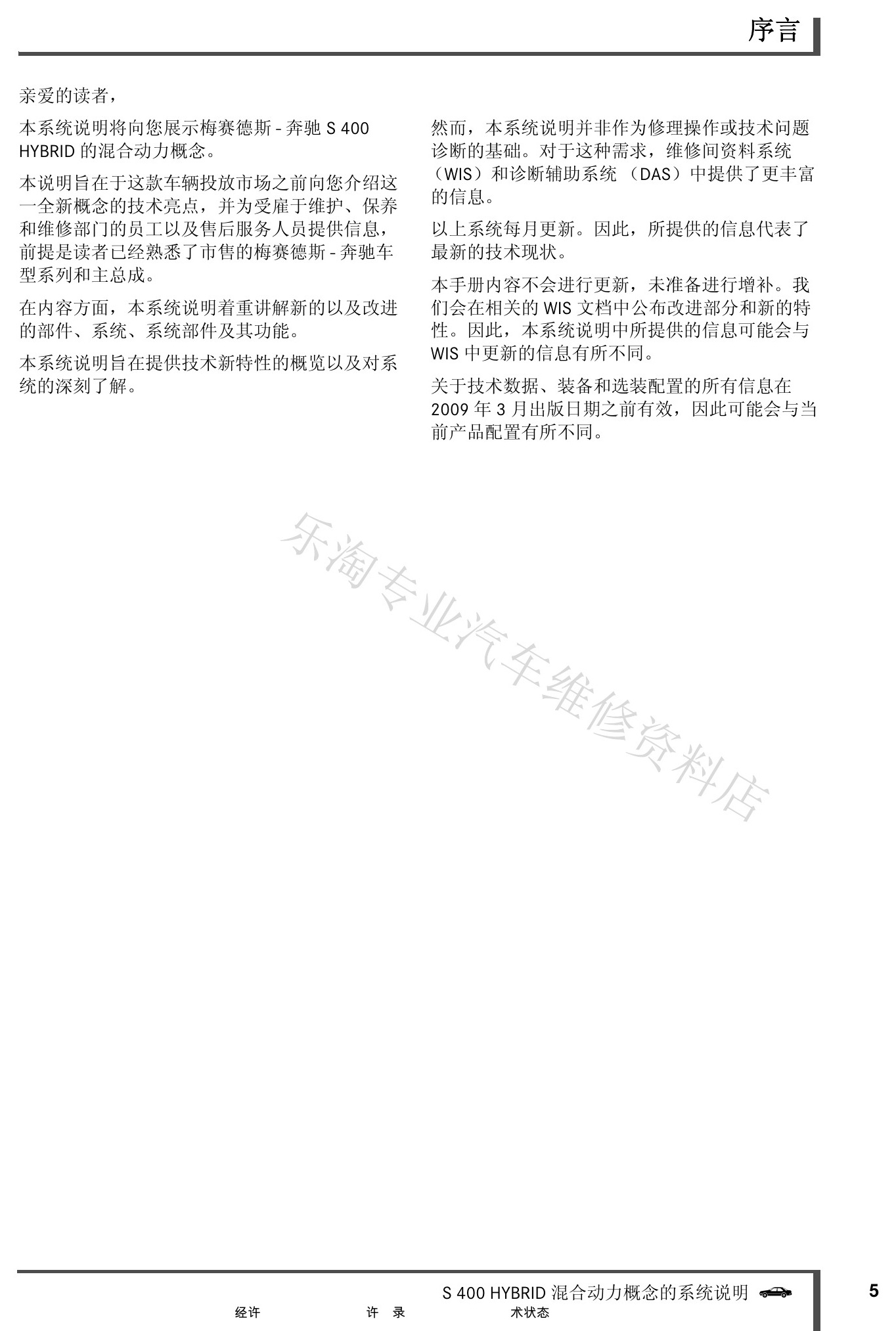

本资料是2009年3月发布的S 400 HYBRID混合动力概念系统说明。开篇保留序言、目录和适用说明，明确其用于系统理解，具体维修诊断仍须查阅最新WIS和诊断系统。

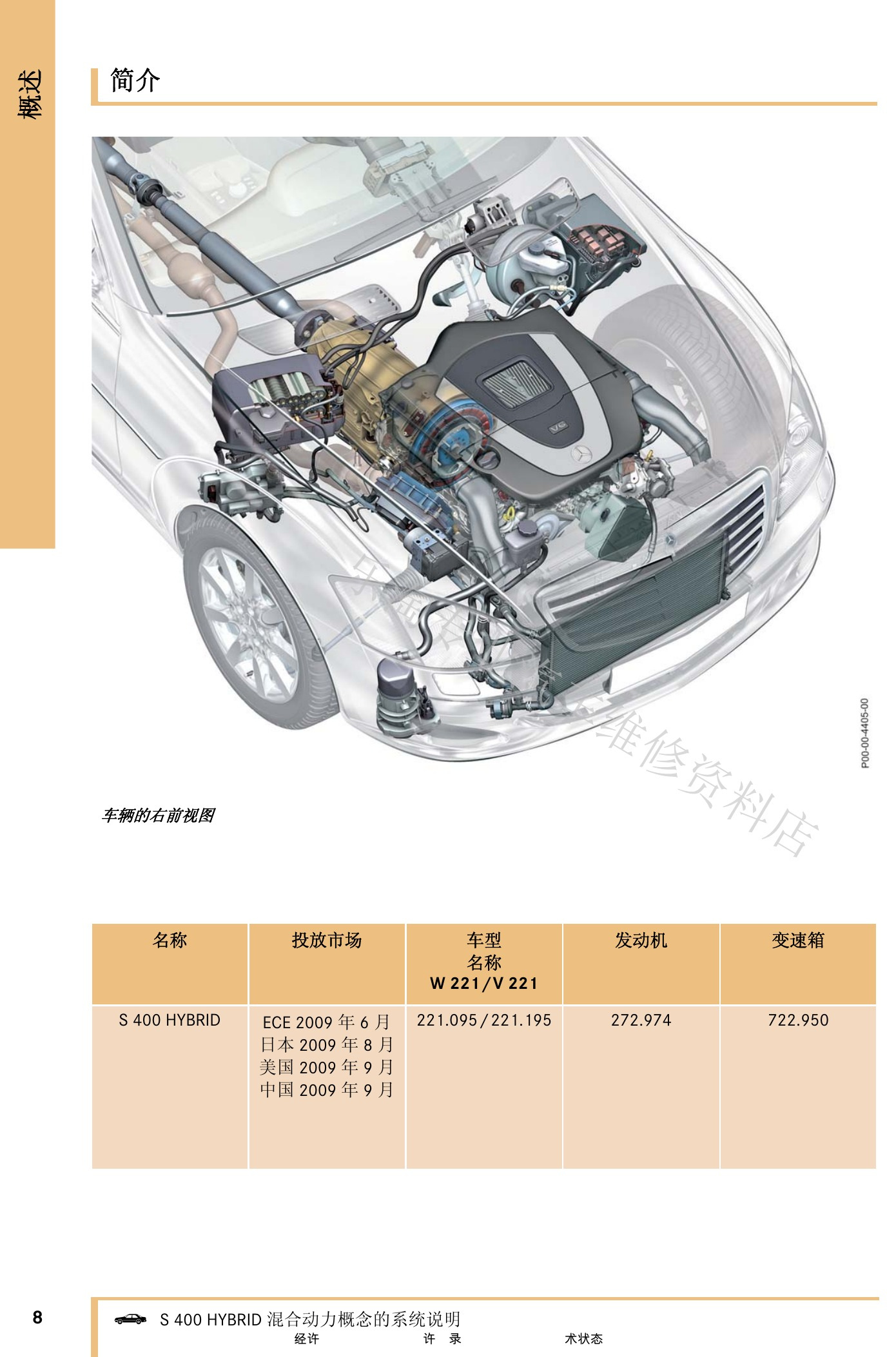

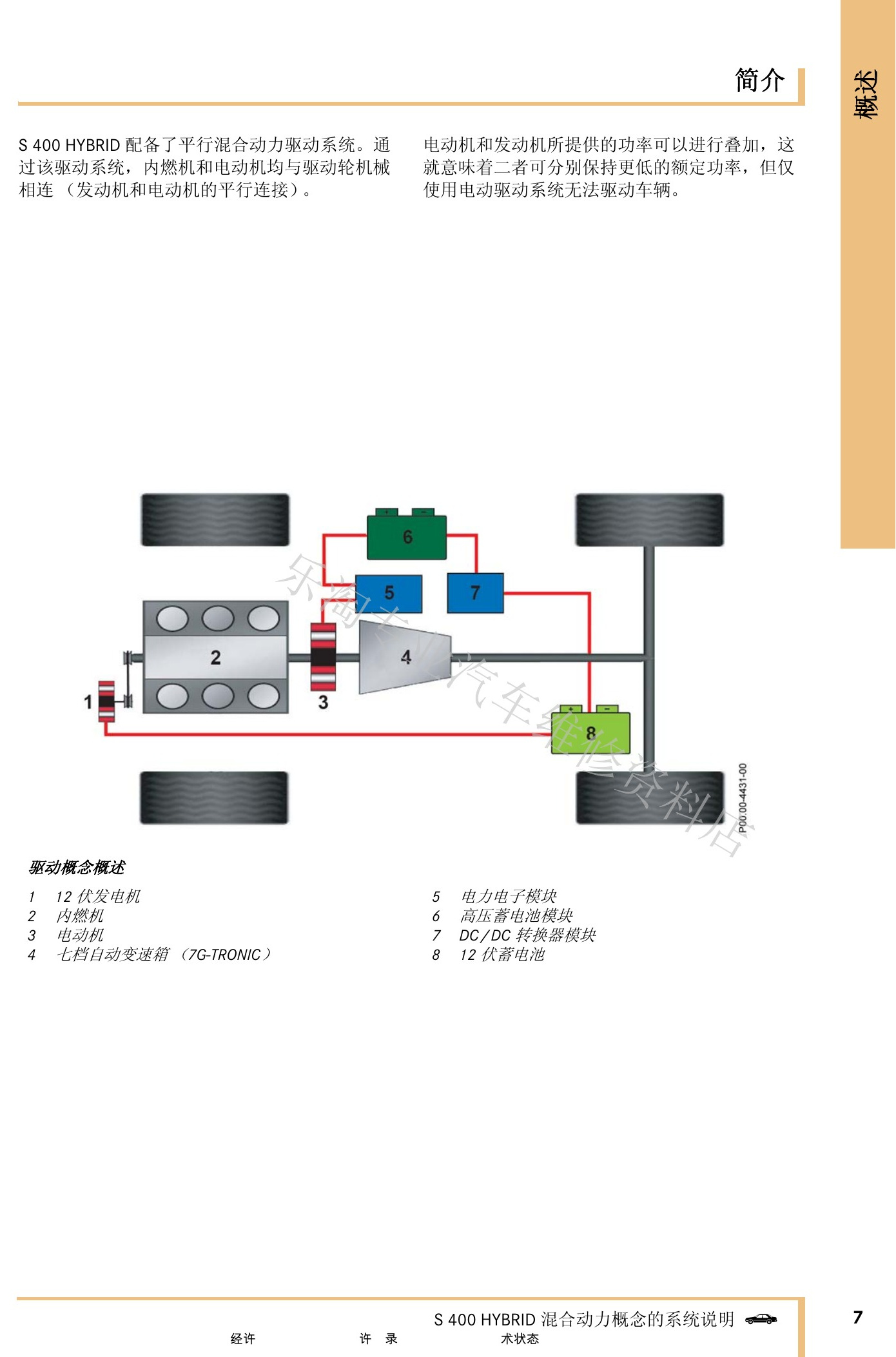

二、平行混动概念、技术数据与显示

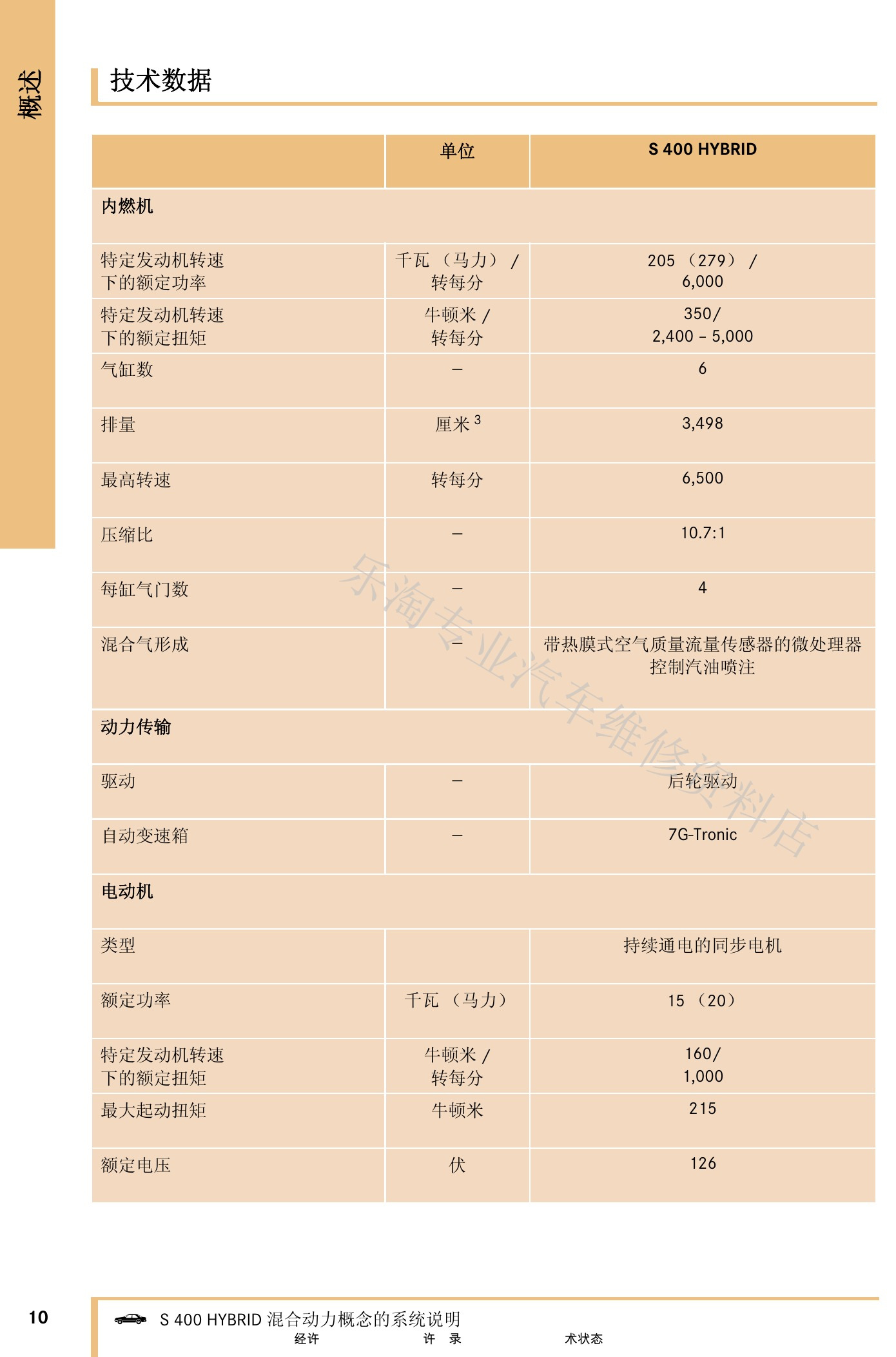

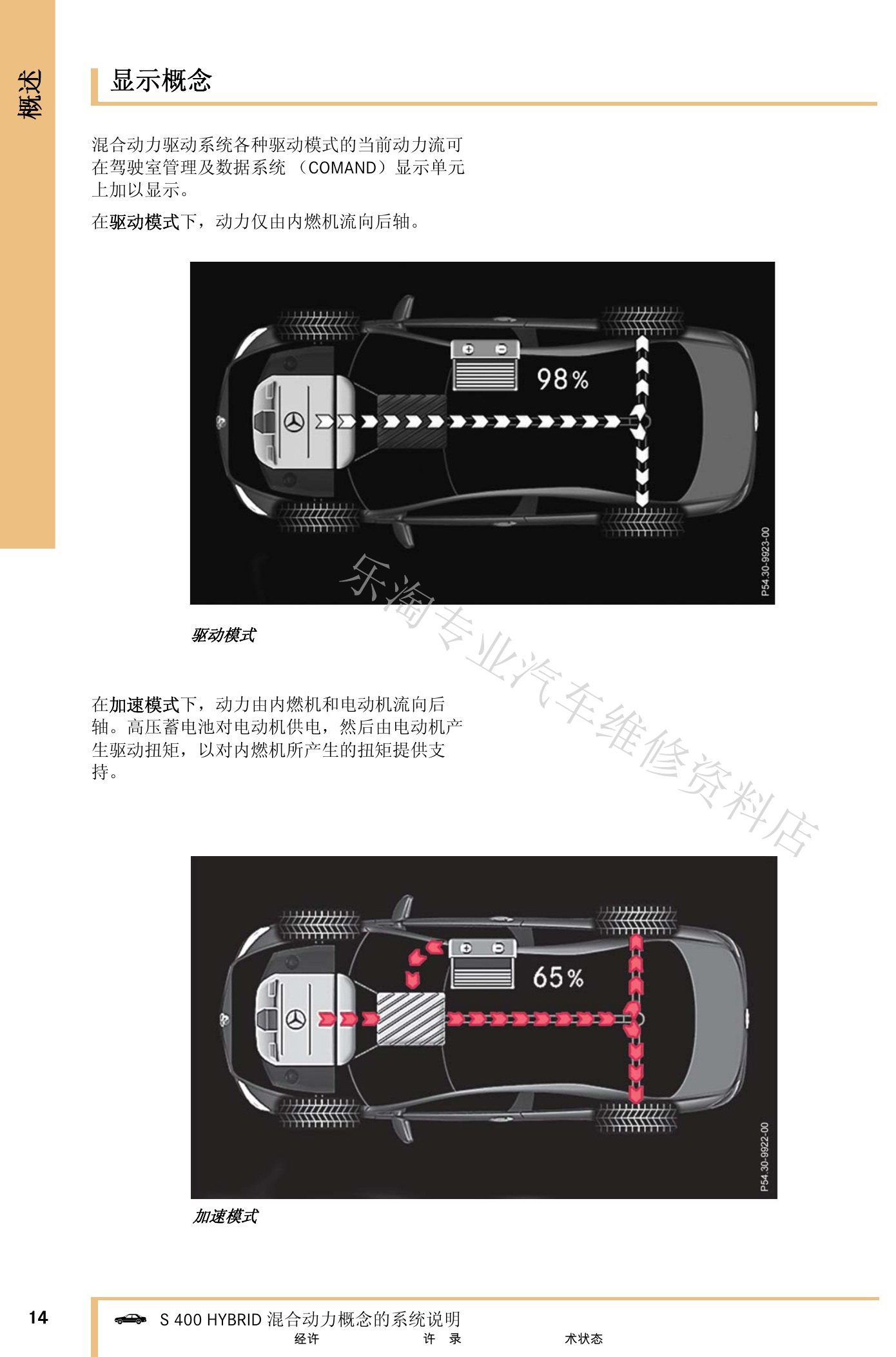

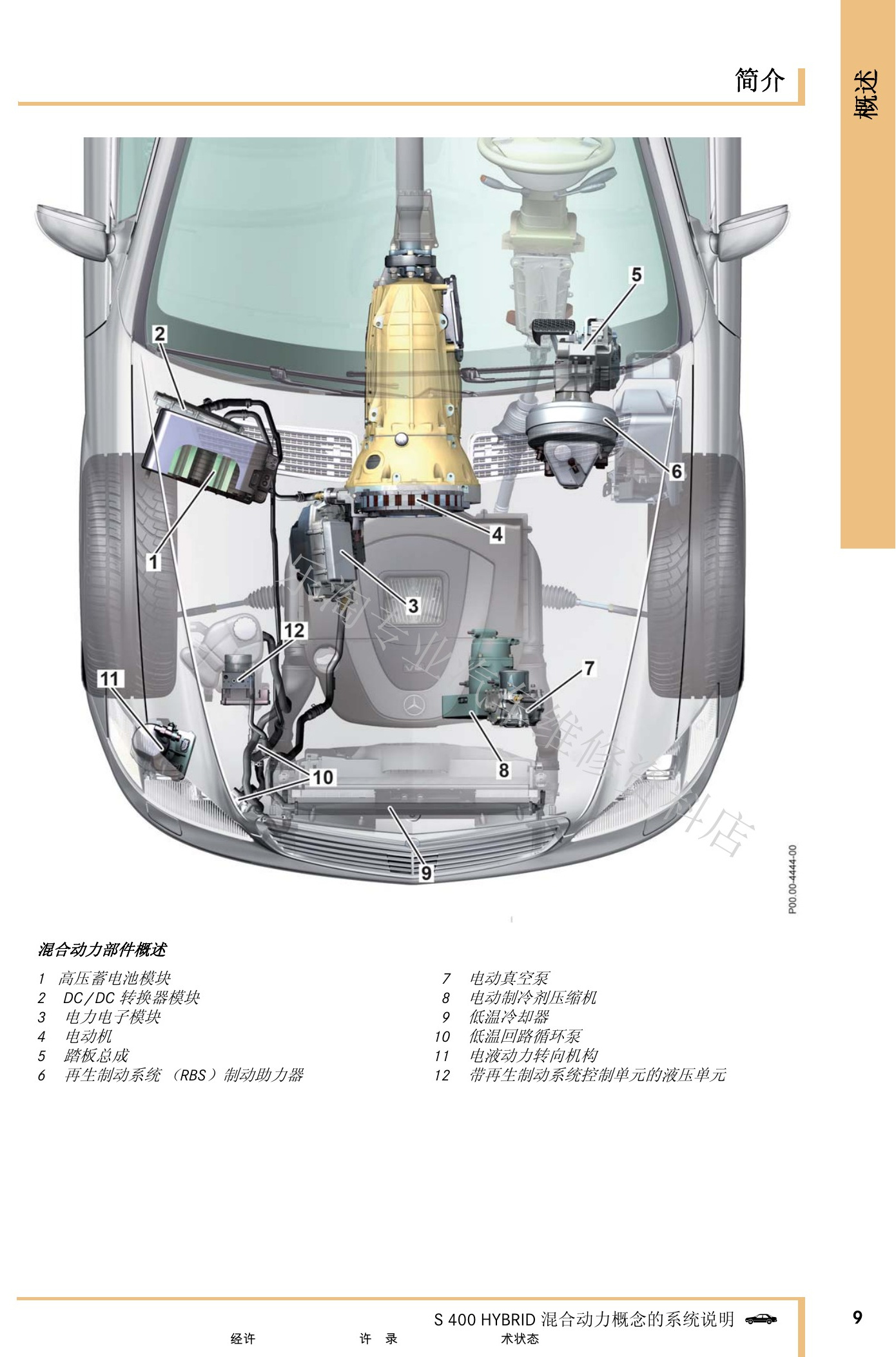

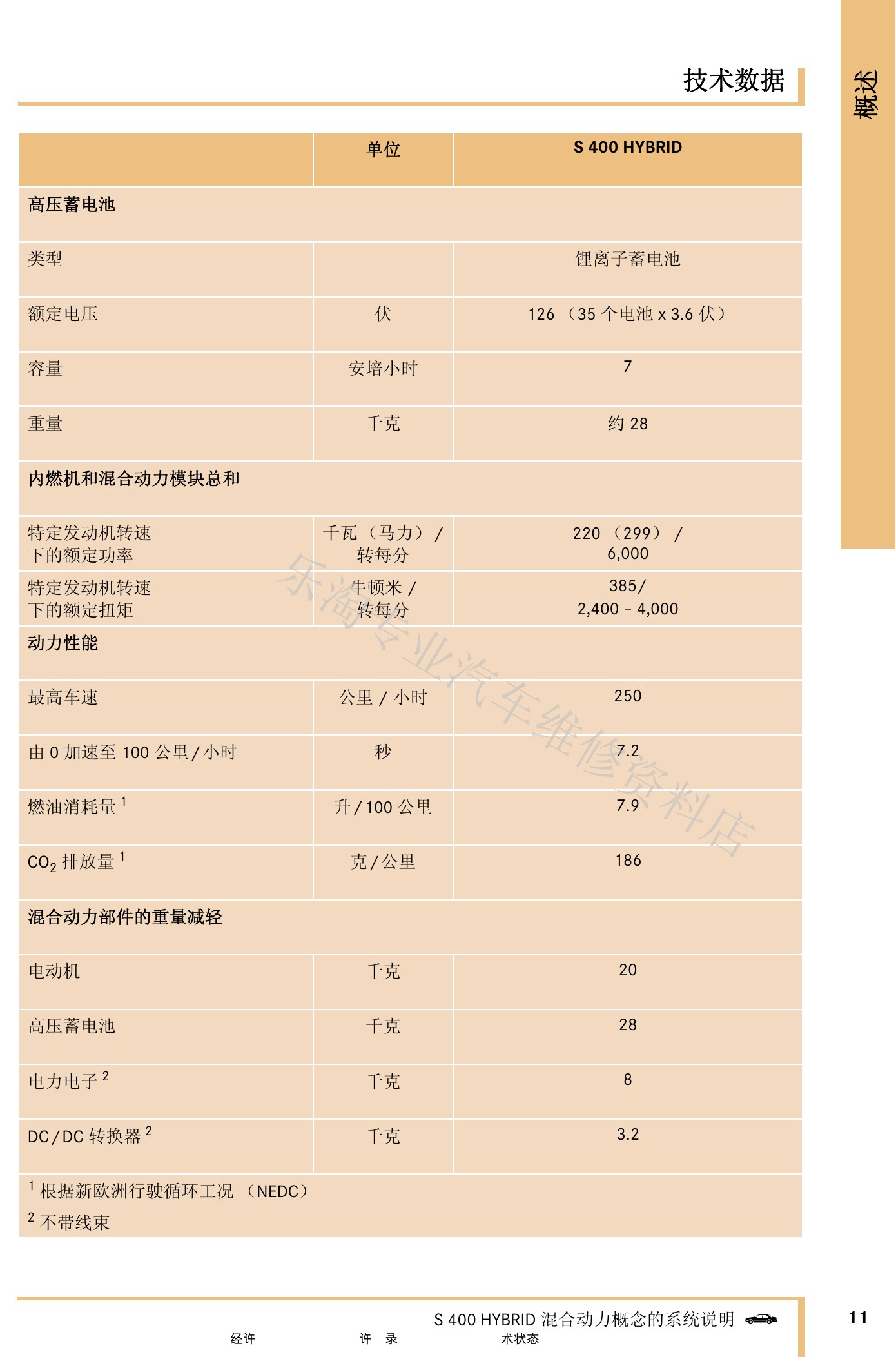

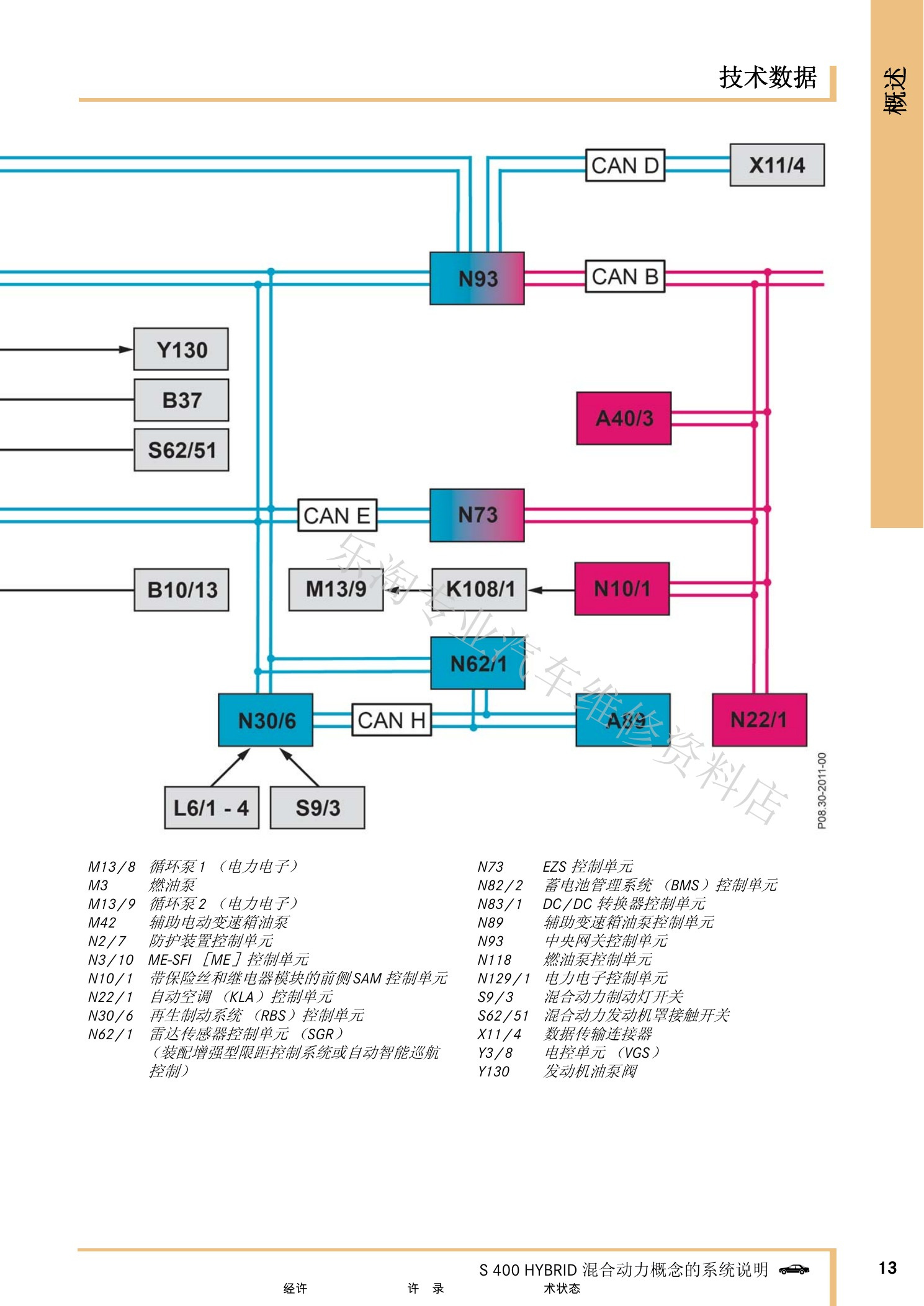

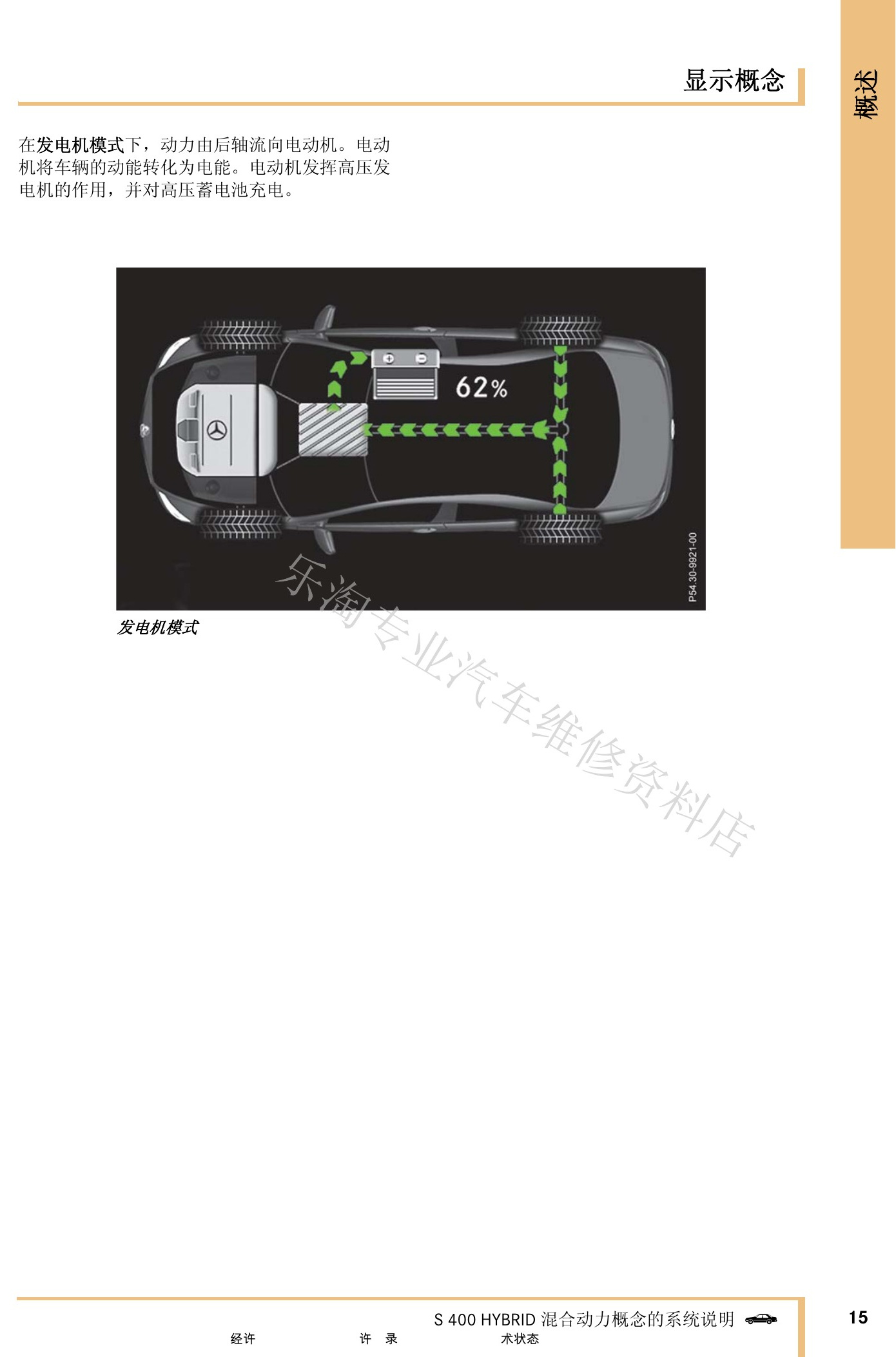

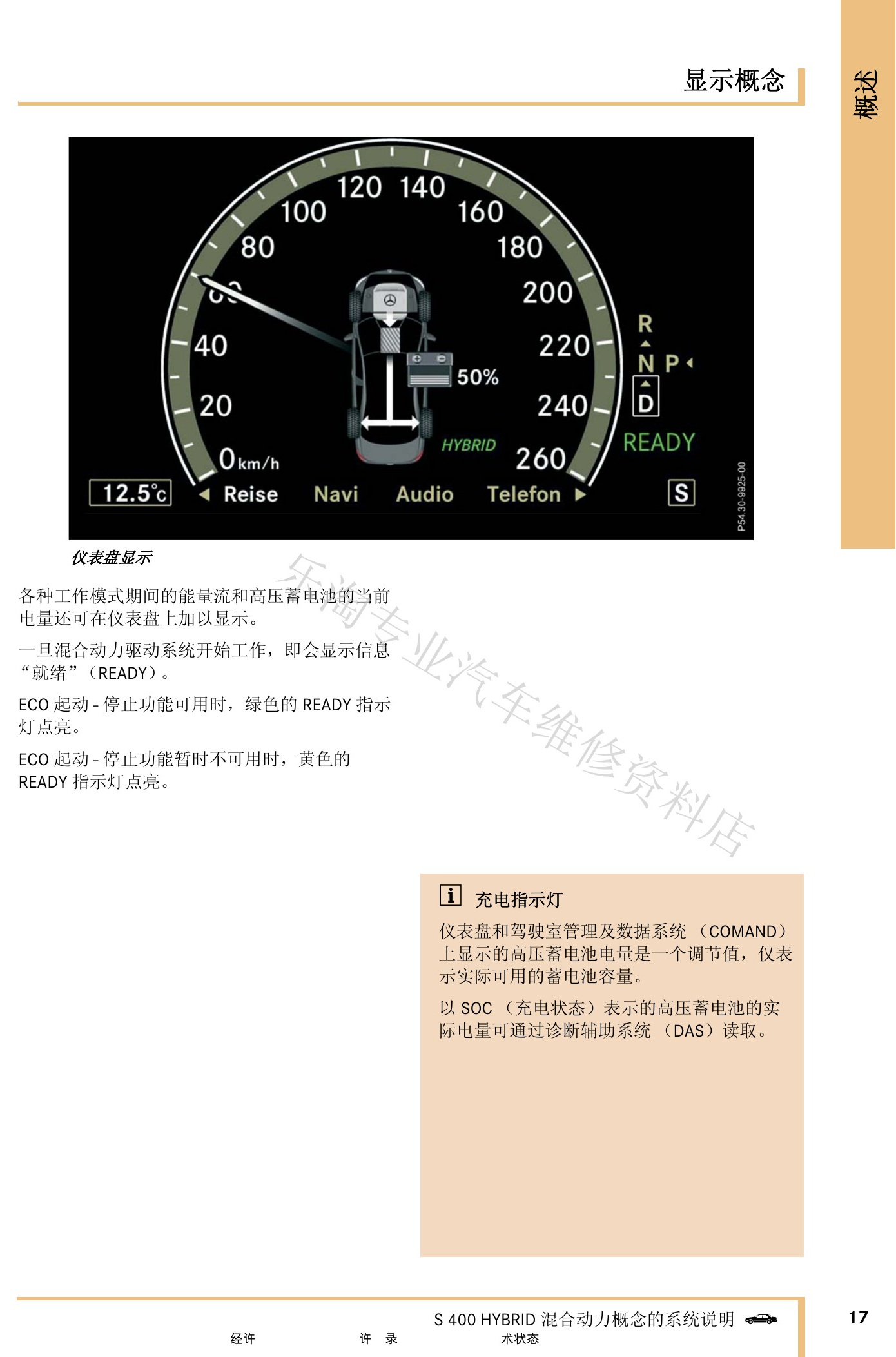

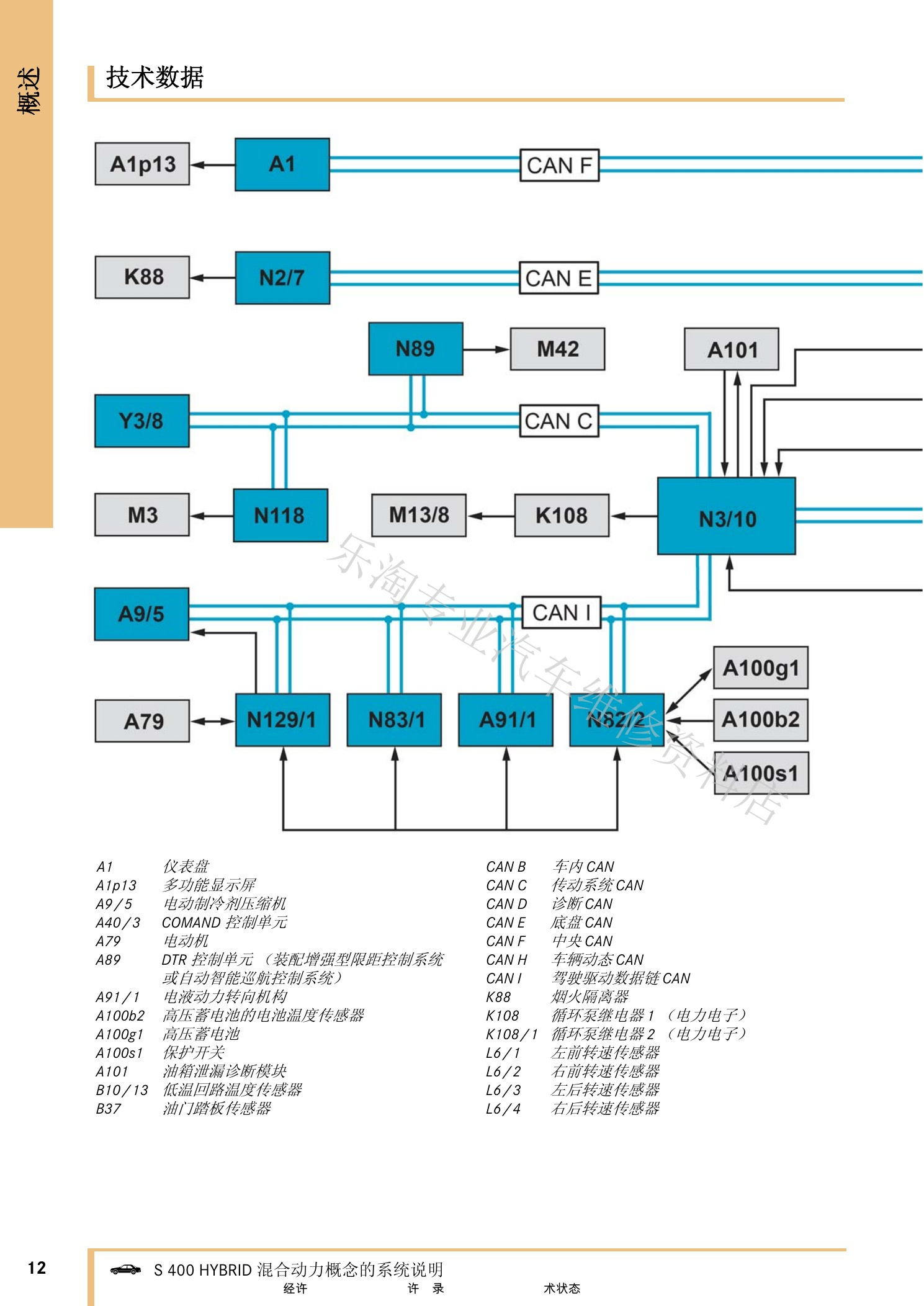

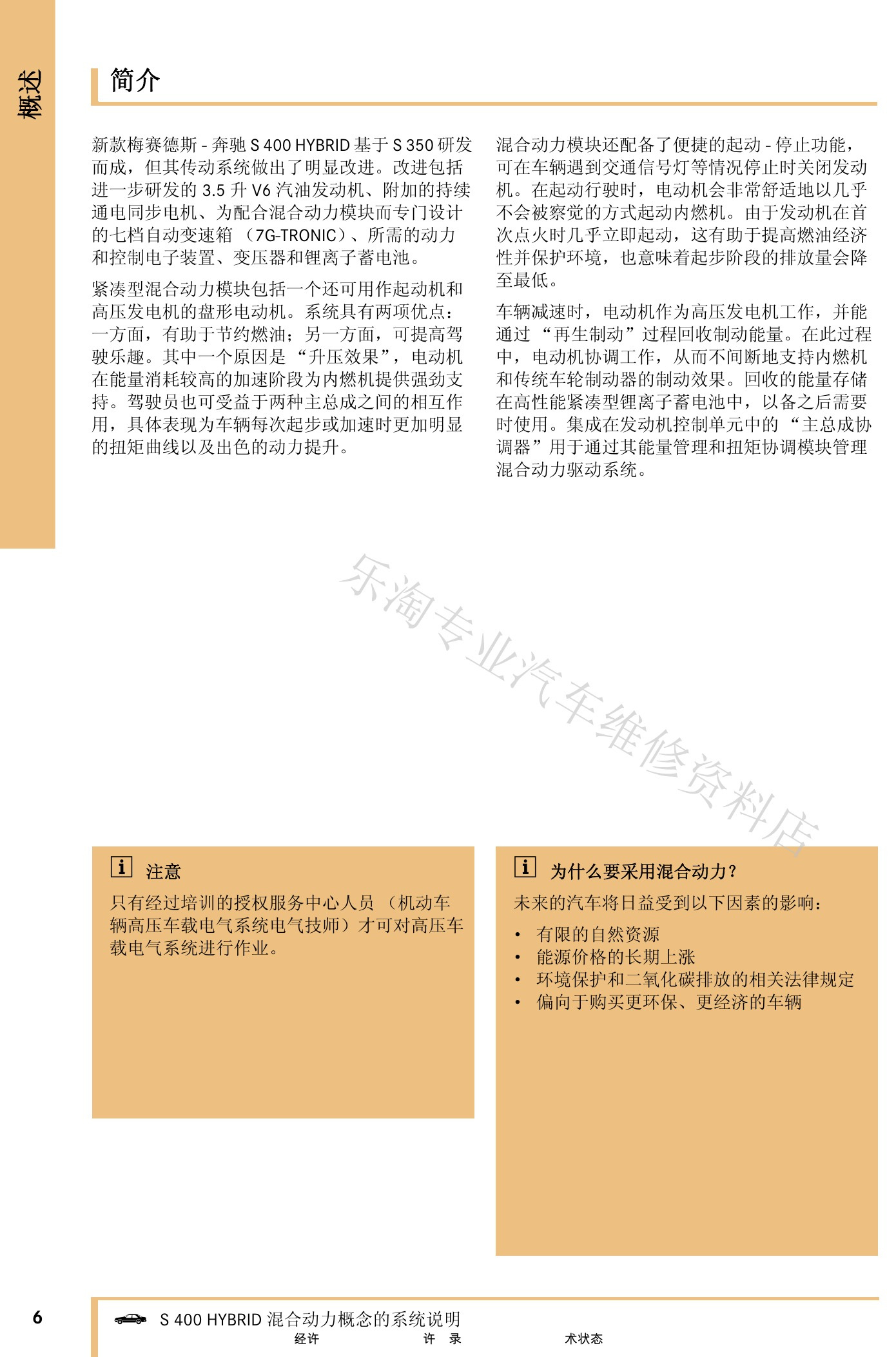

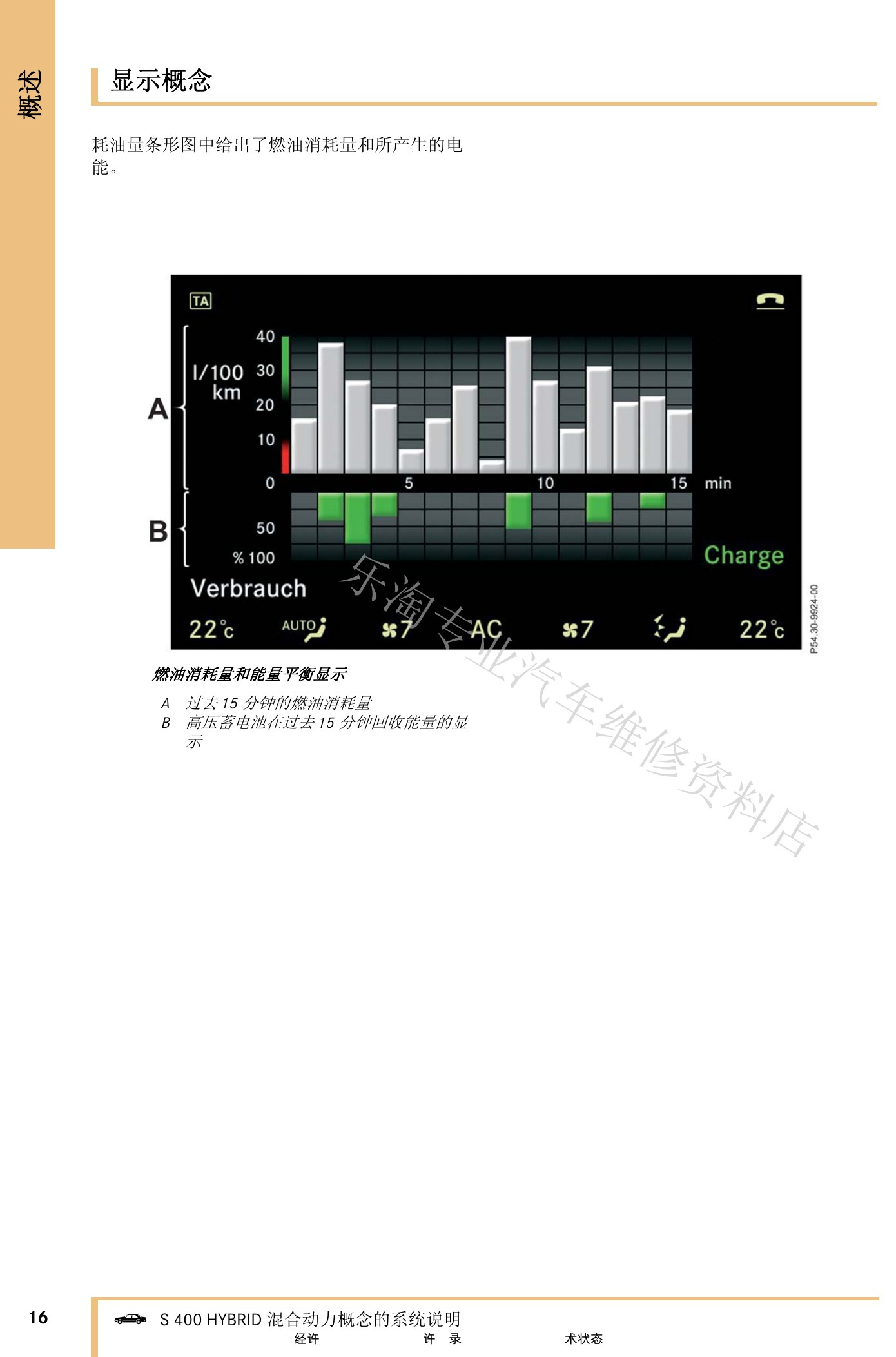

概览介绍基于S 350开发的平行混合动力系统，由3.5升V6发动机、盘形同步电机、7G-TRONIC、电力电子、DC/DC转换器及锂离子高压蓄电池组成，并展示框图和仪表显示概念。

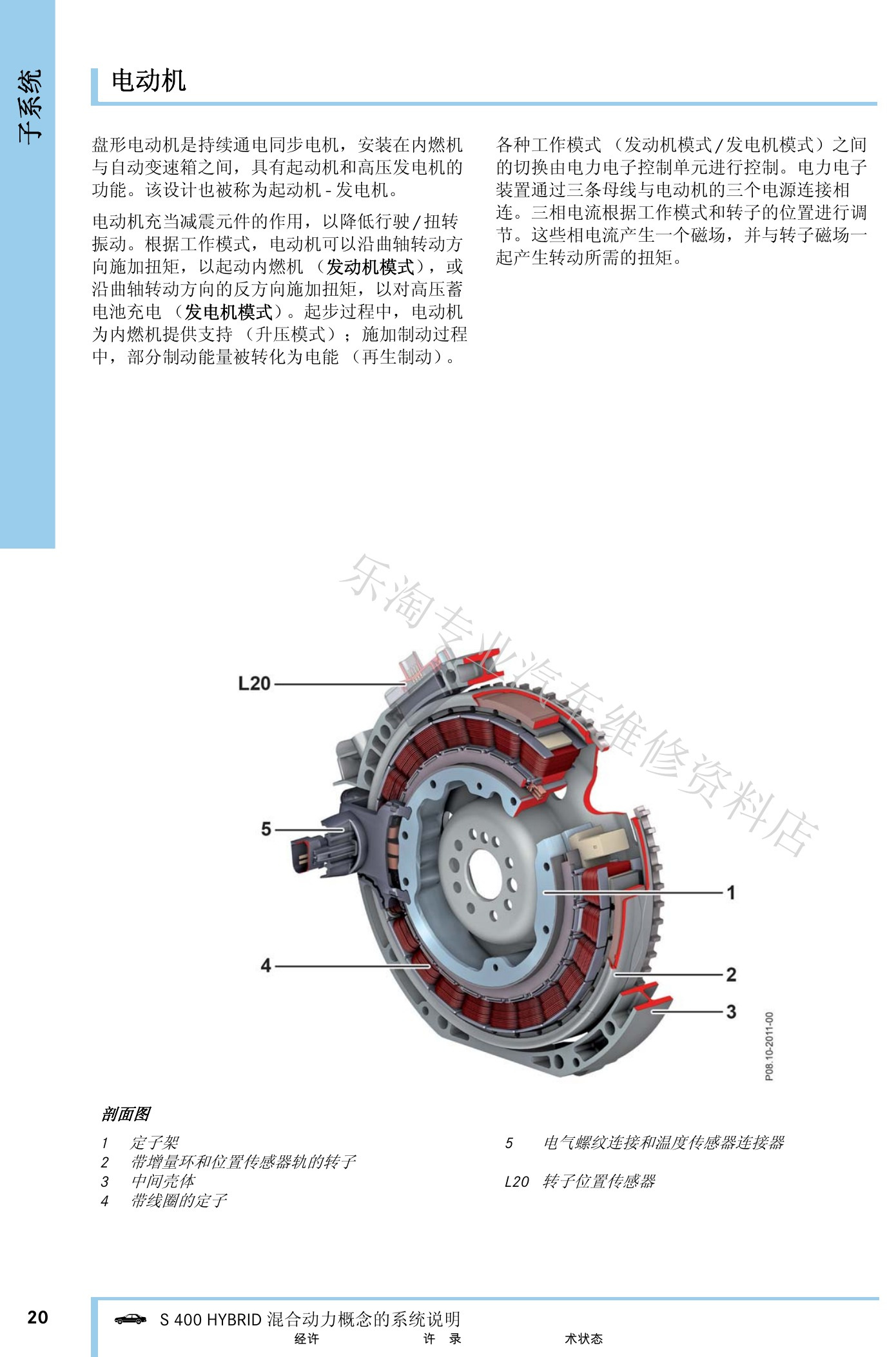

三、混合动力子系统

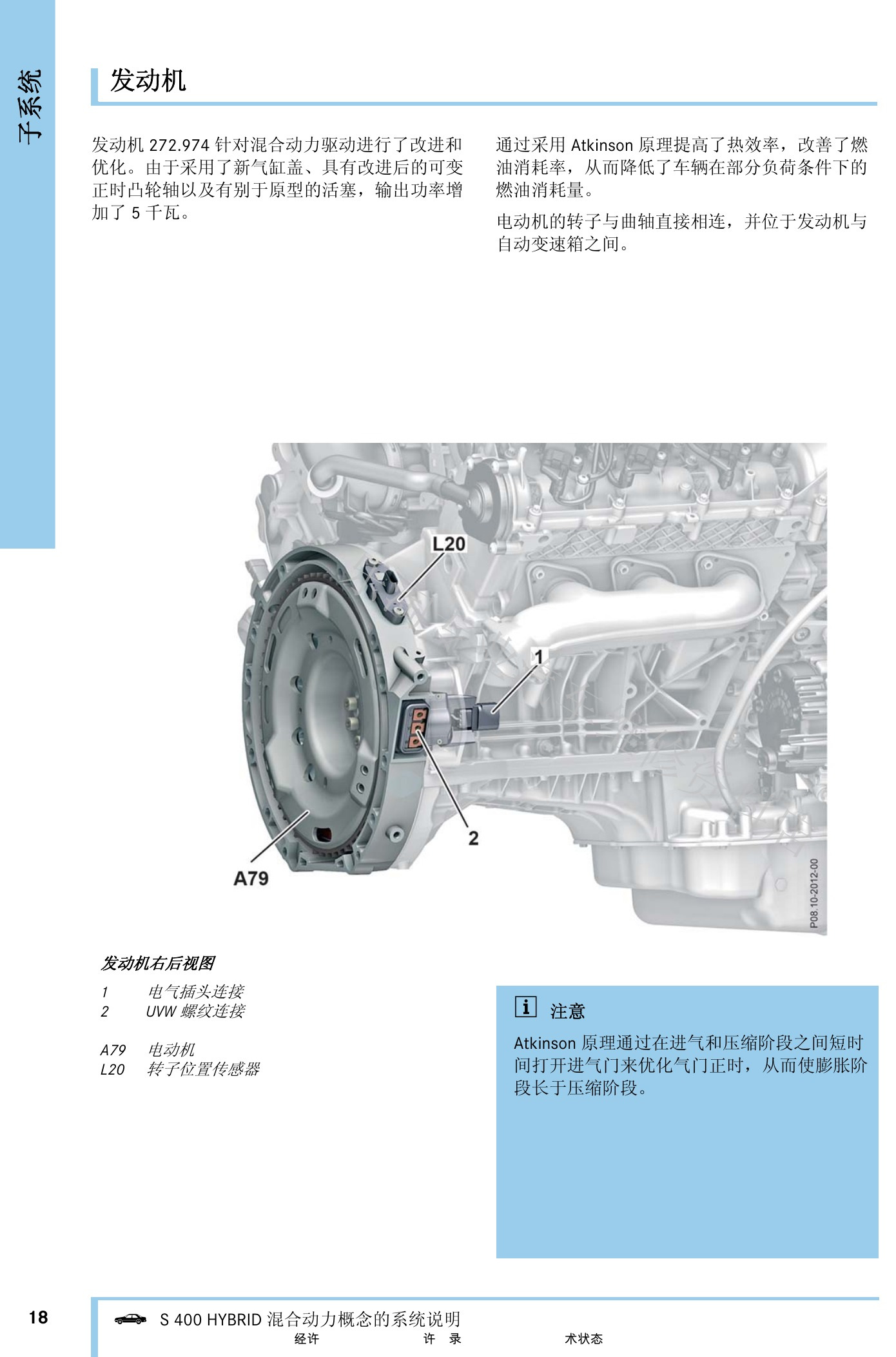

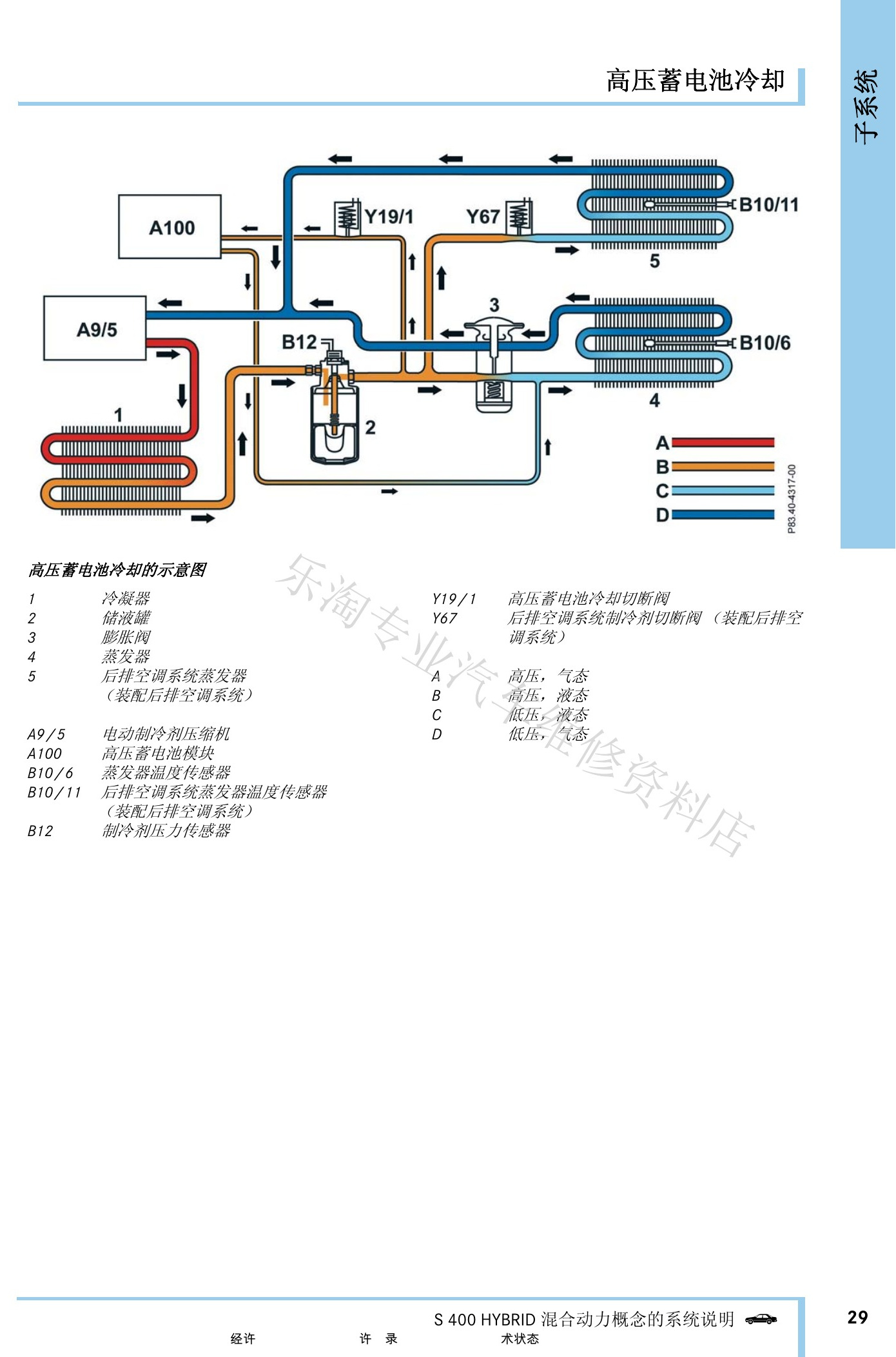

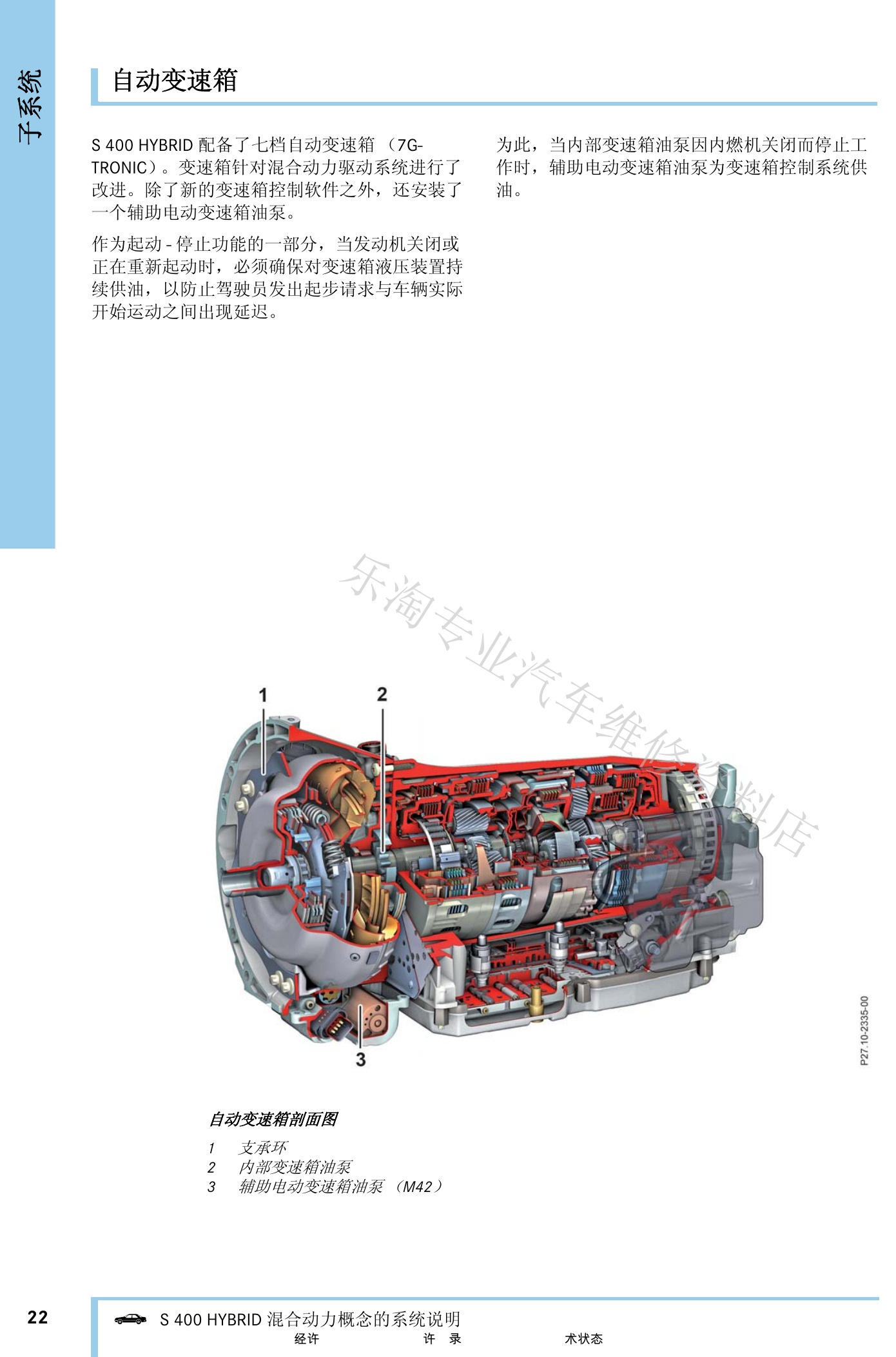

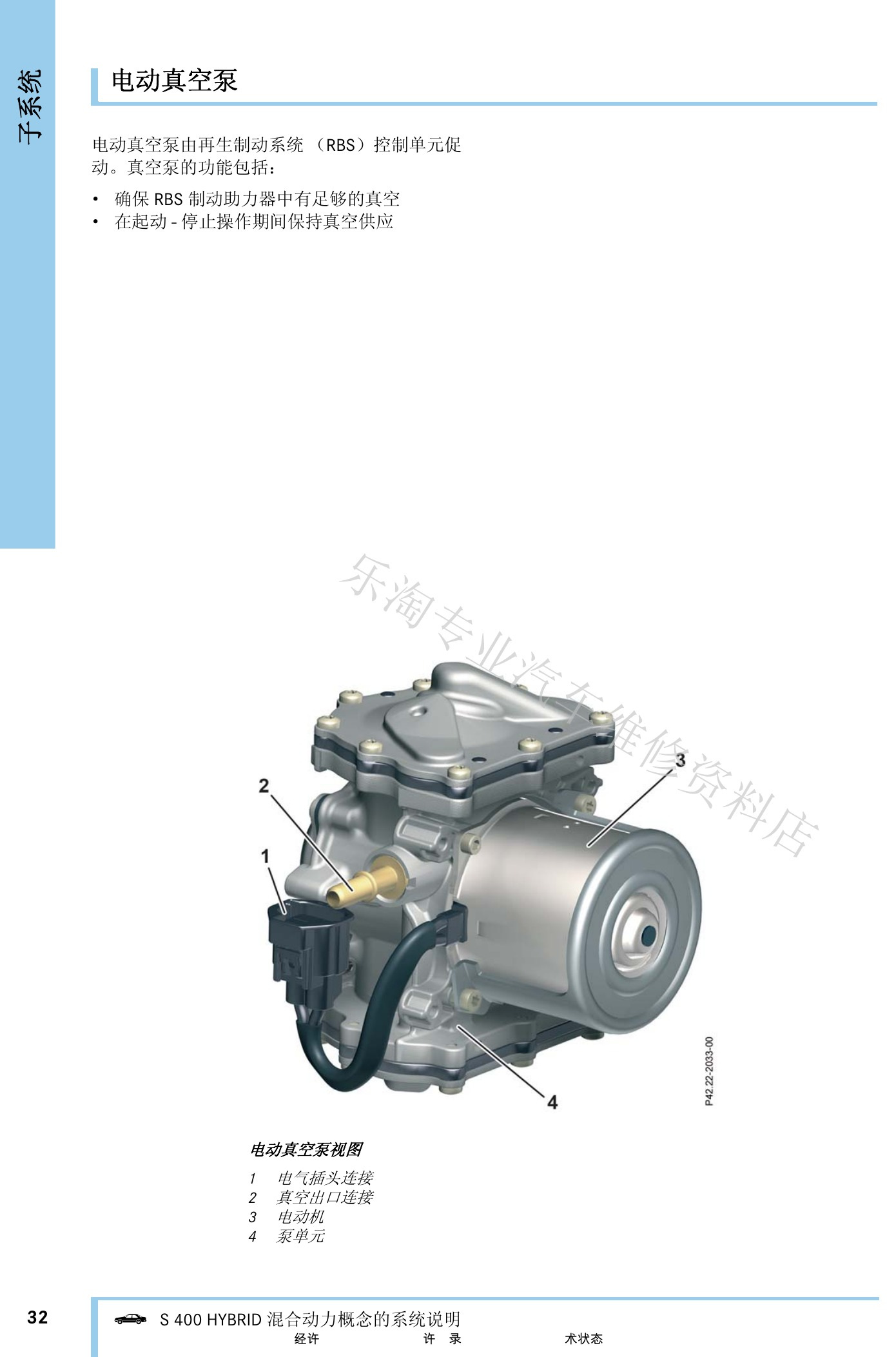

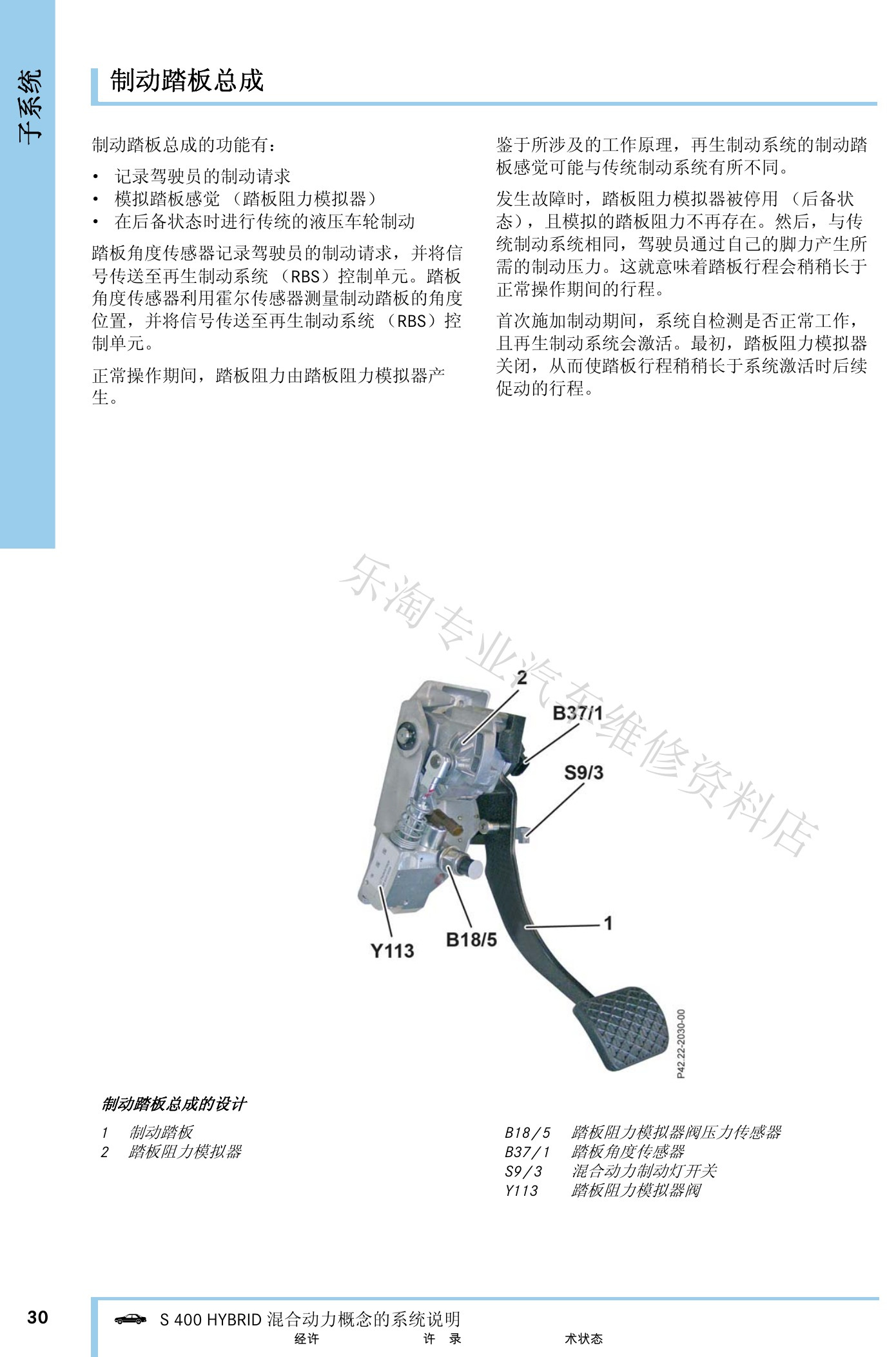

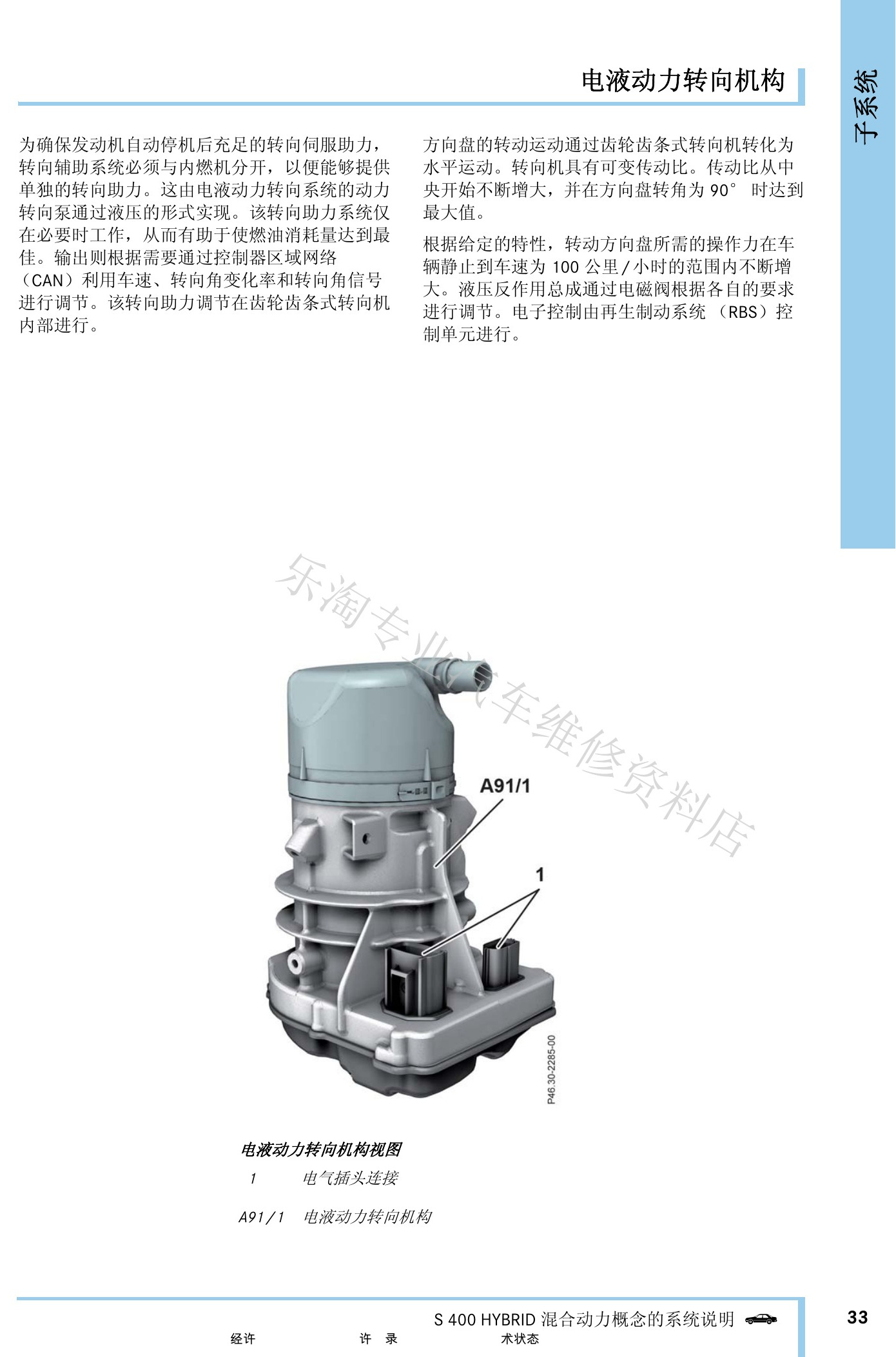

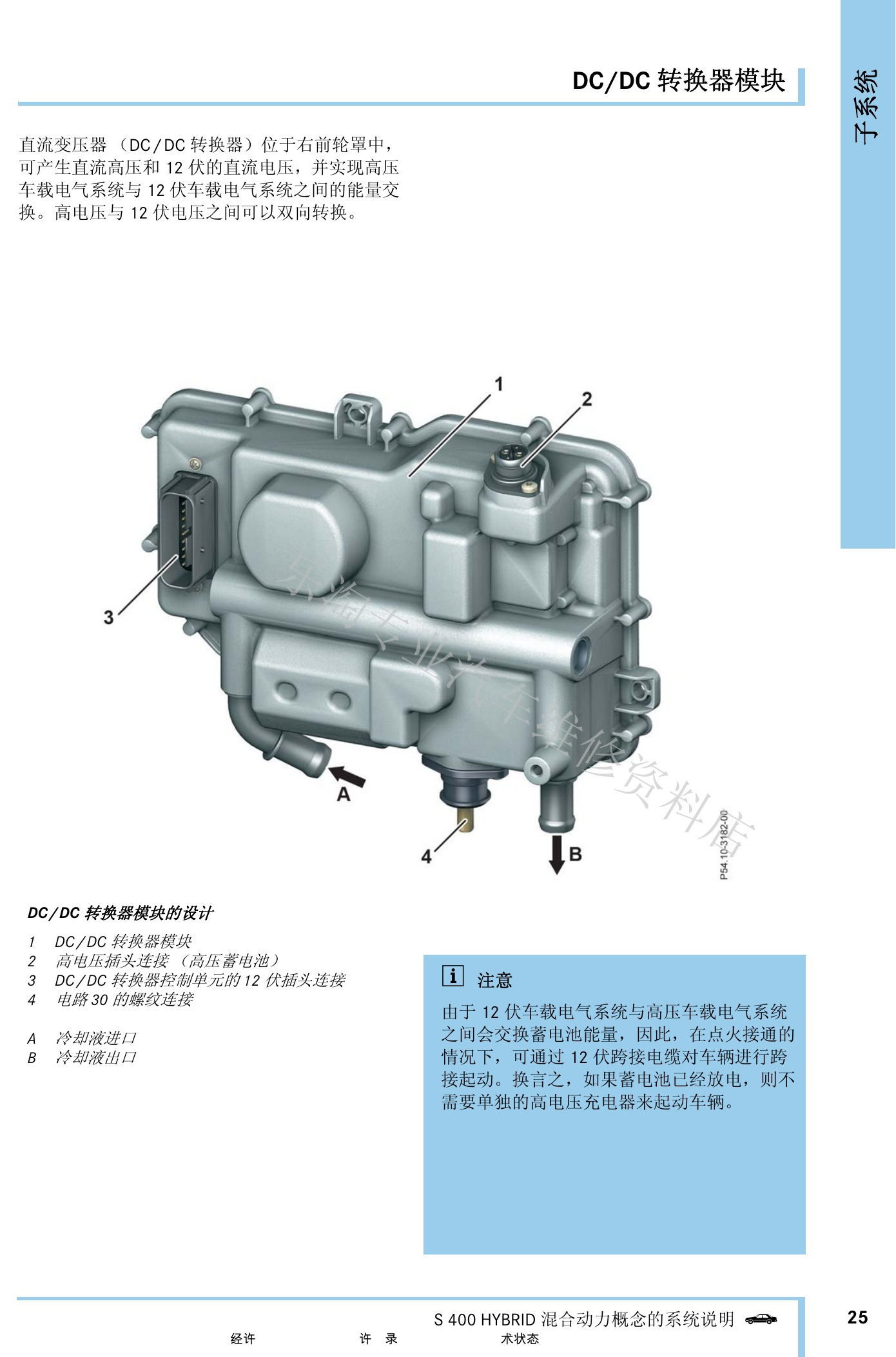

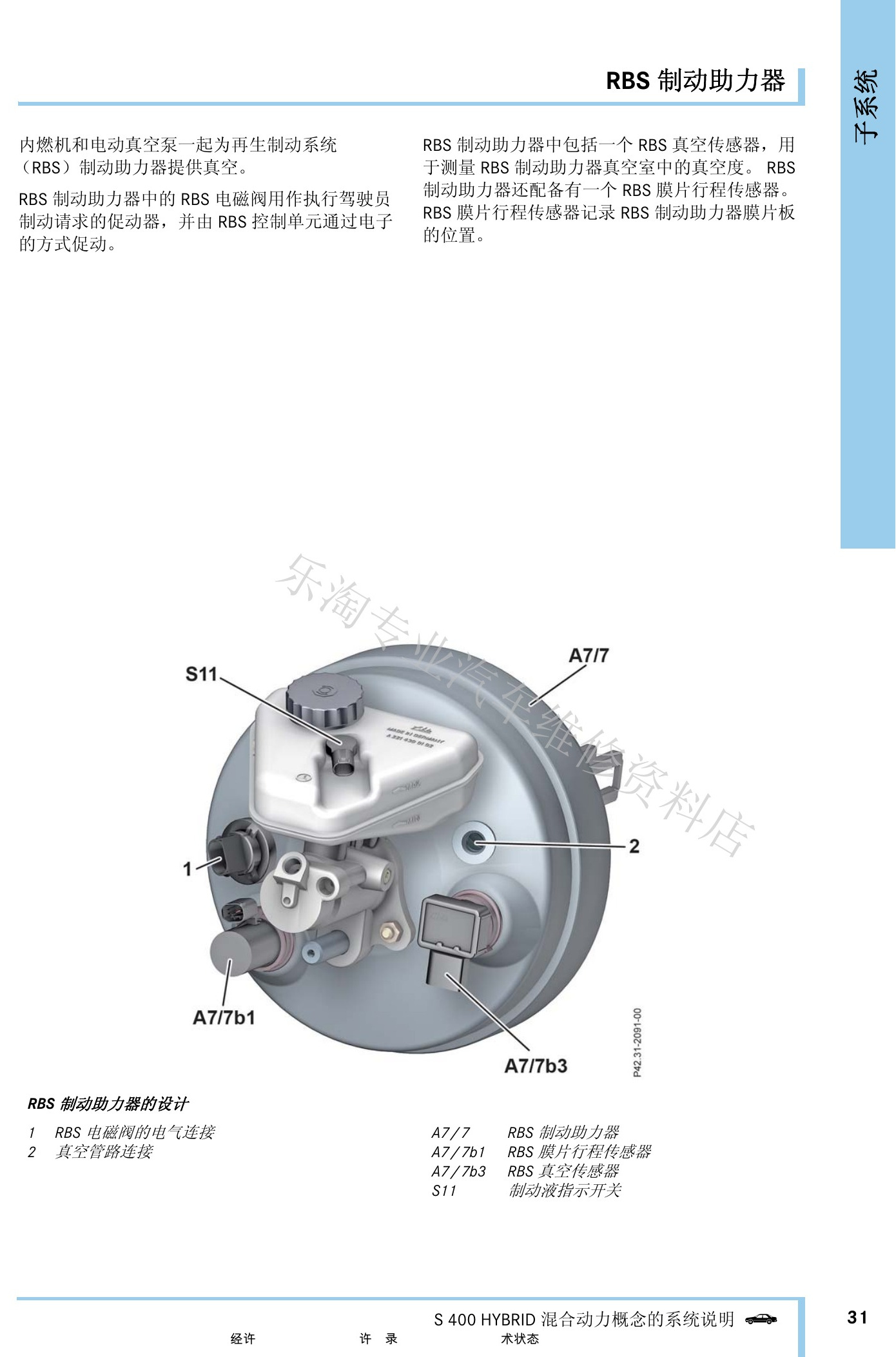

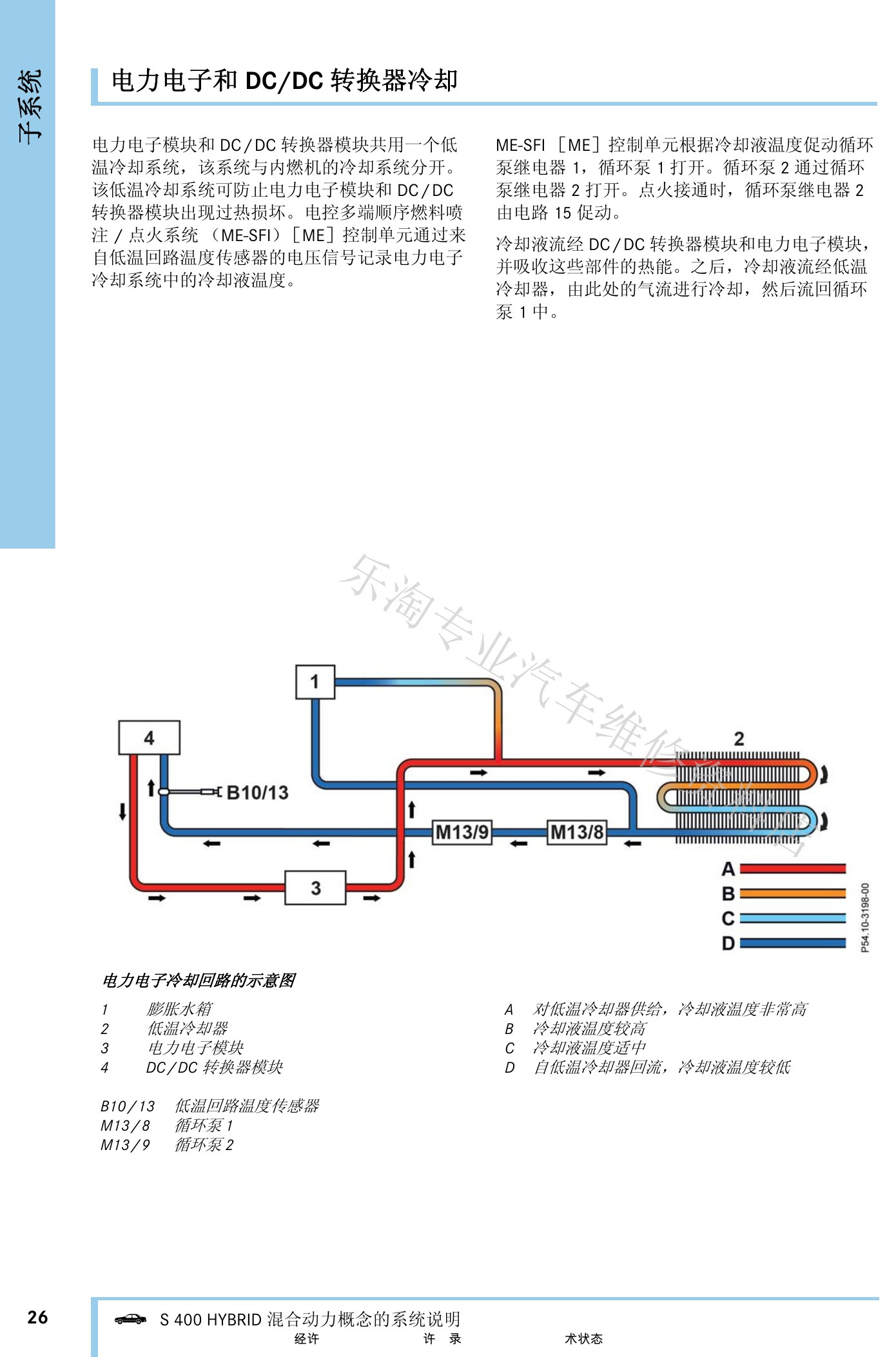

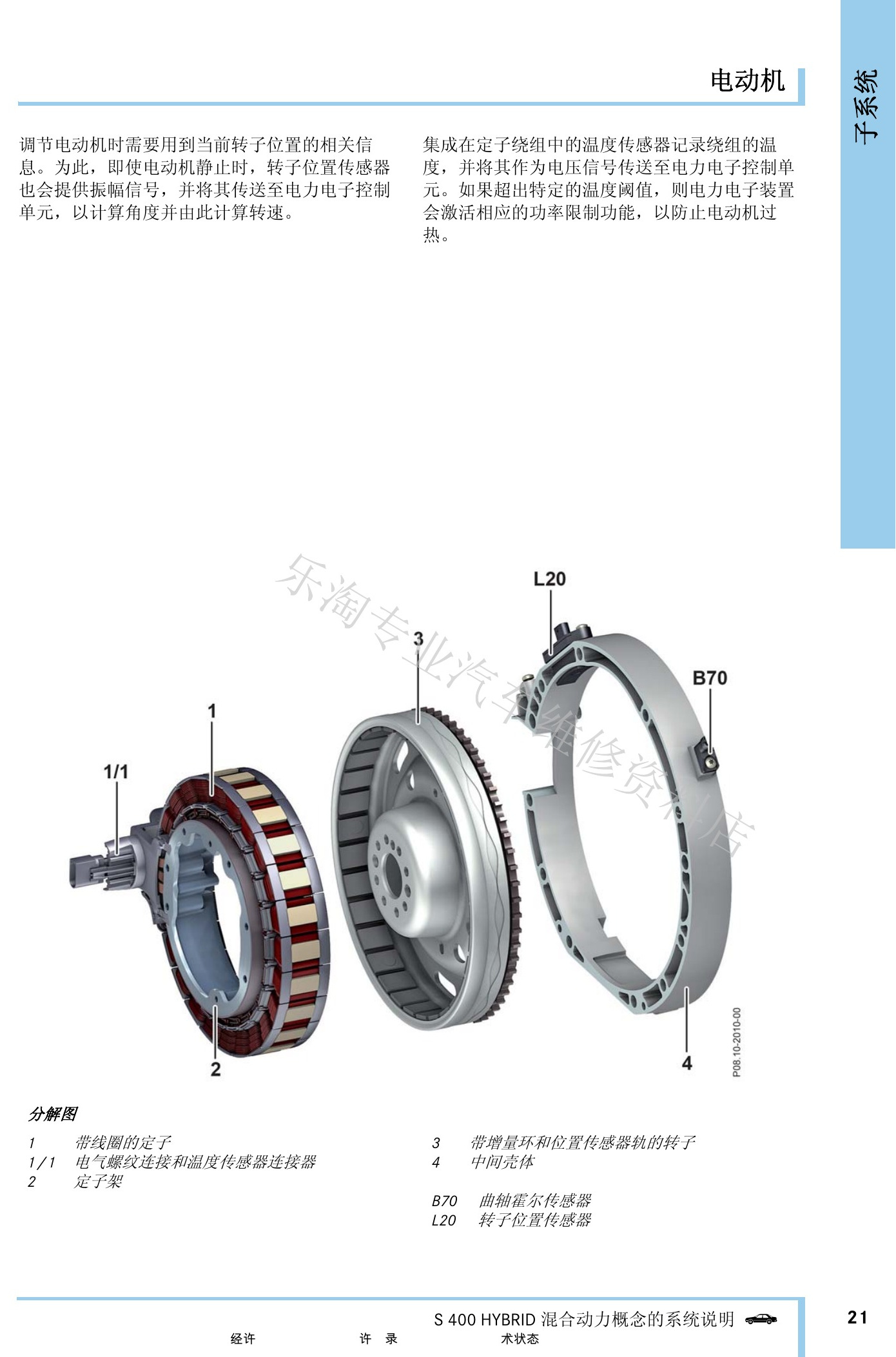

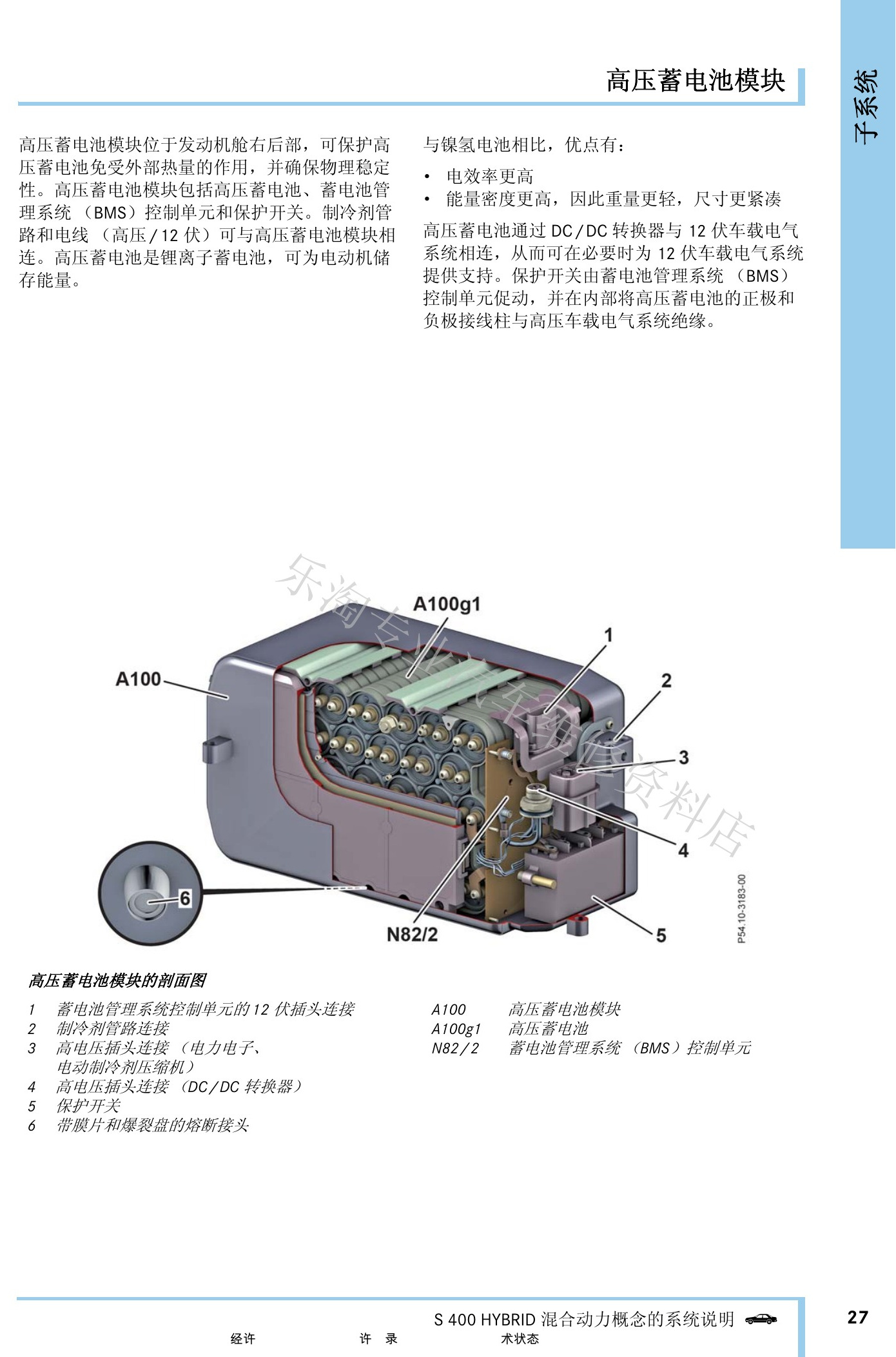

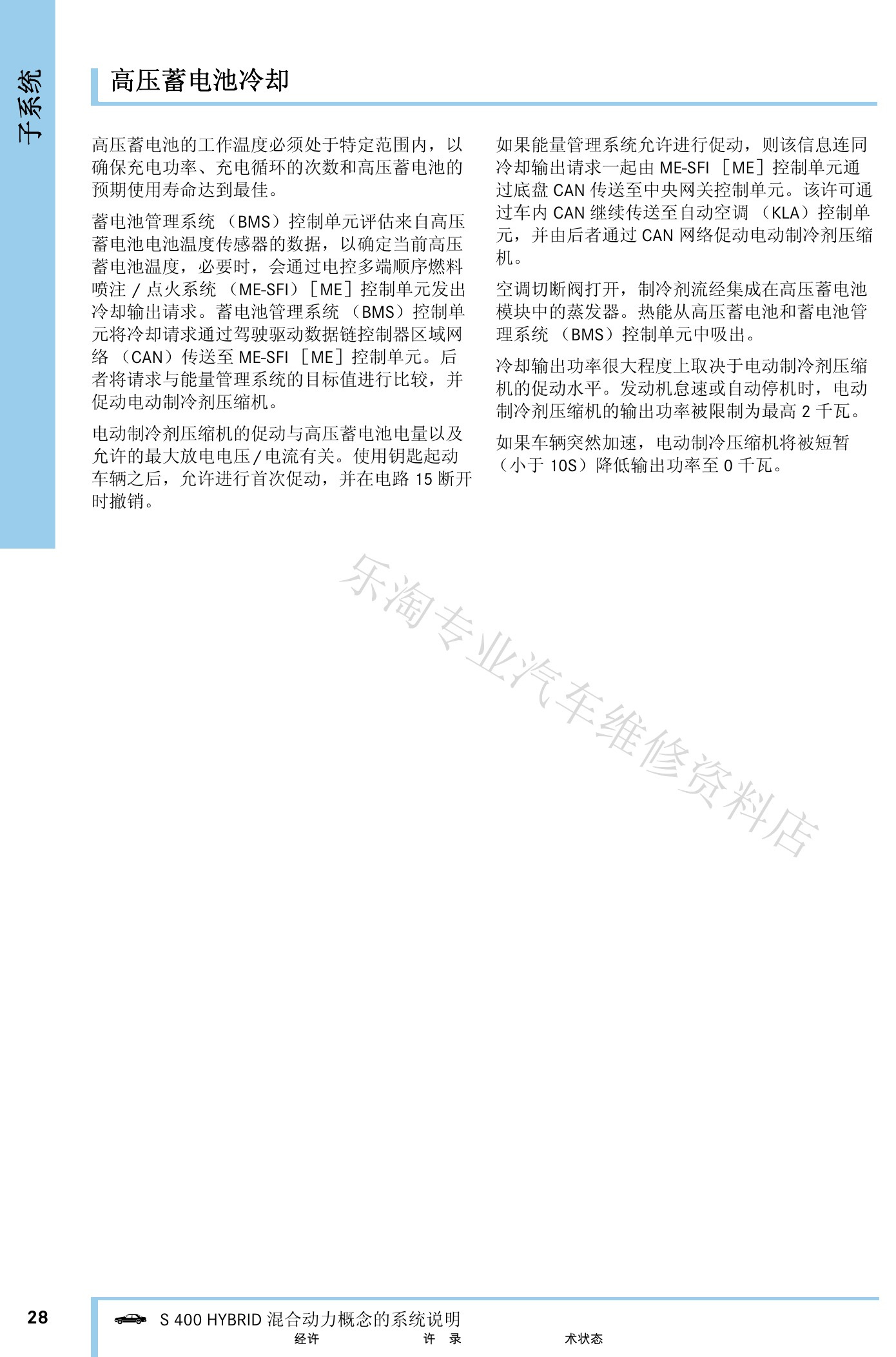

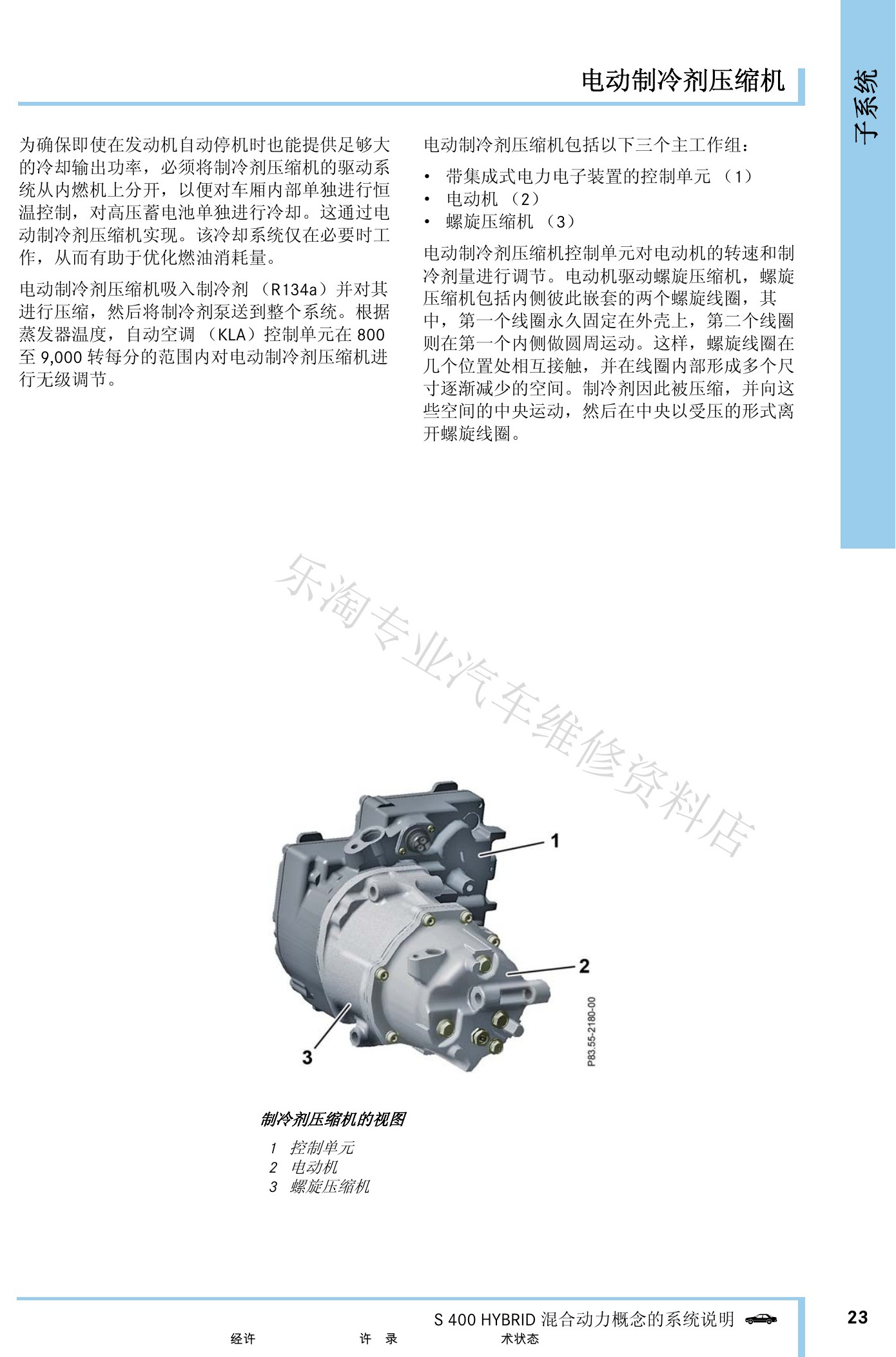

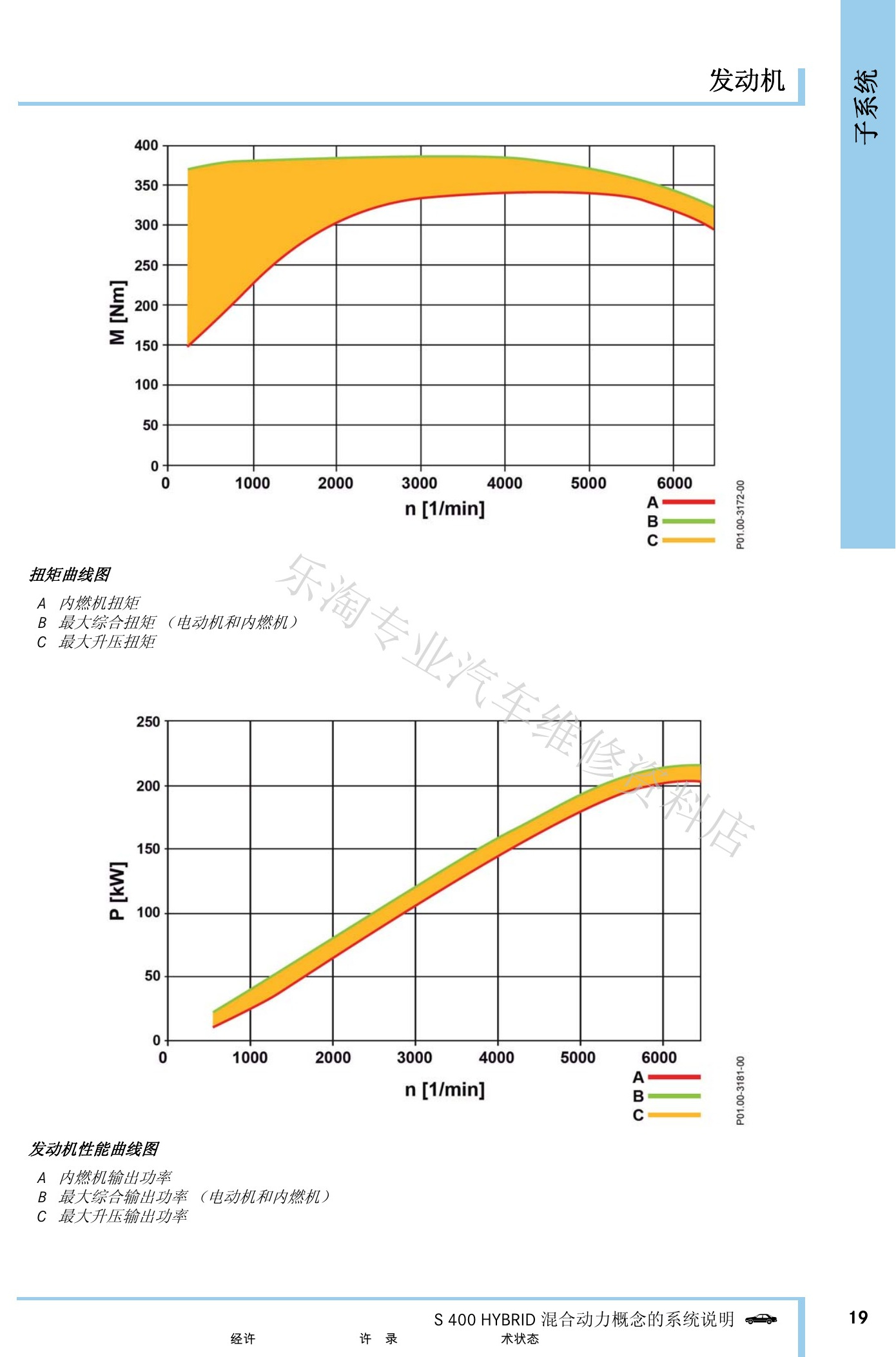

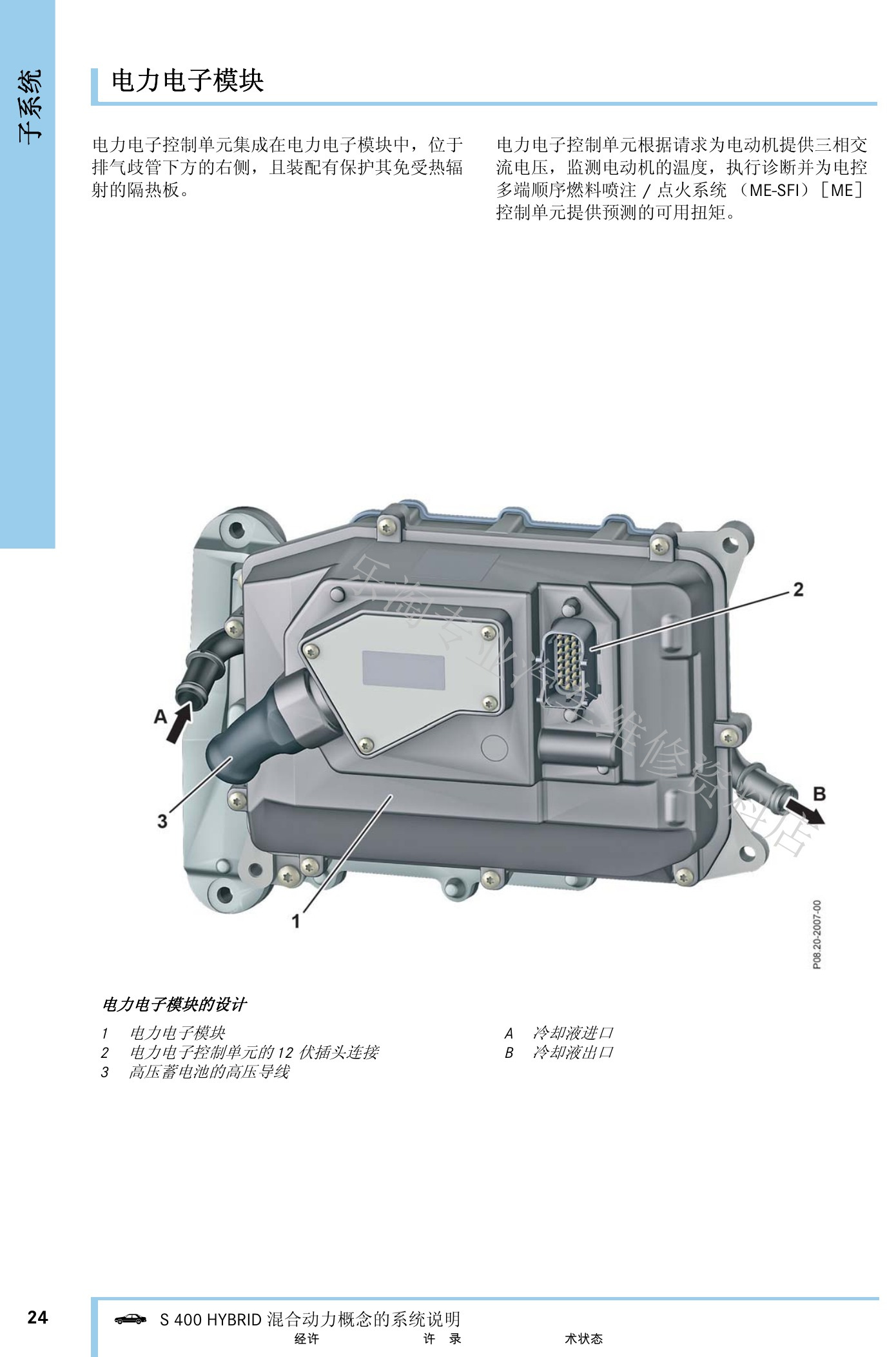

子系统章节逐项说明发动机、电动机、自动变速箱、电动制冷剂压缩机、电力电子、DC/DC转换器、冷却、高压蓄电池、制动踏板、RBS制动助力器、电动真空泵和电液动力转向。

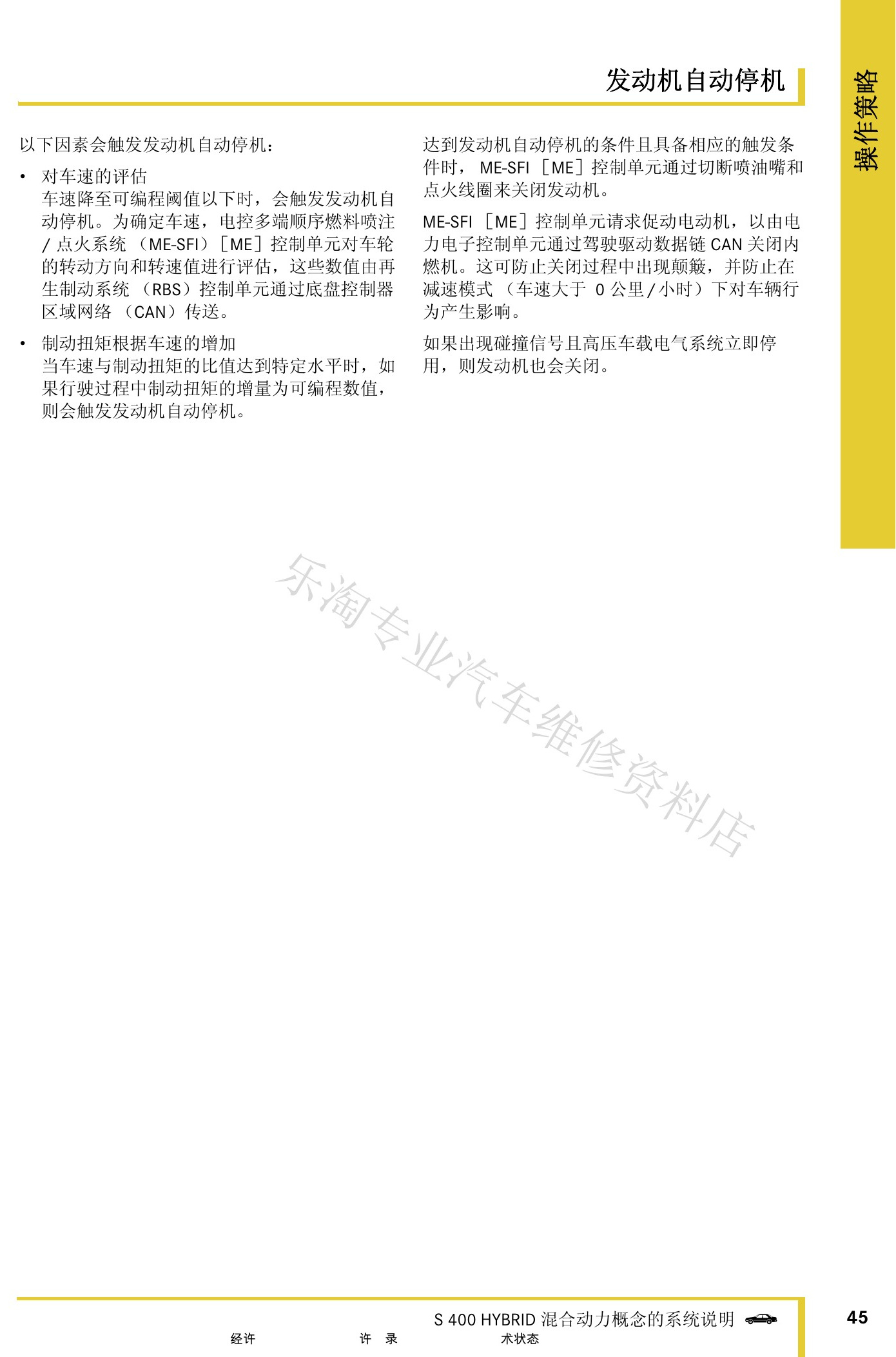

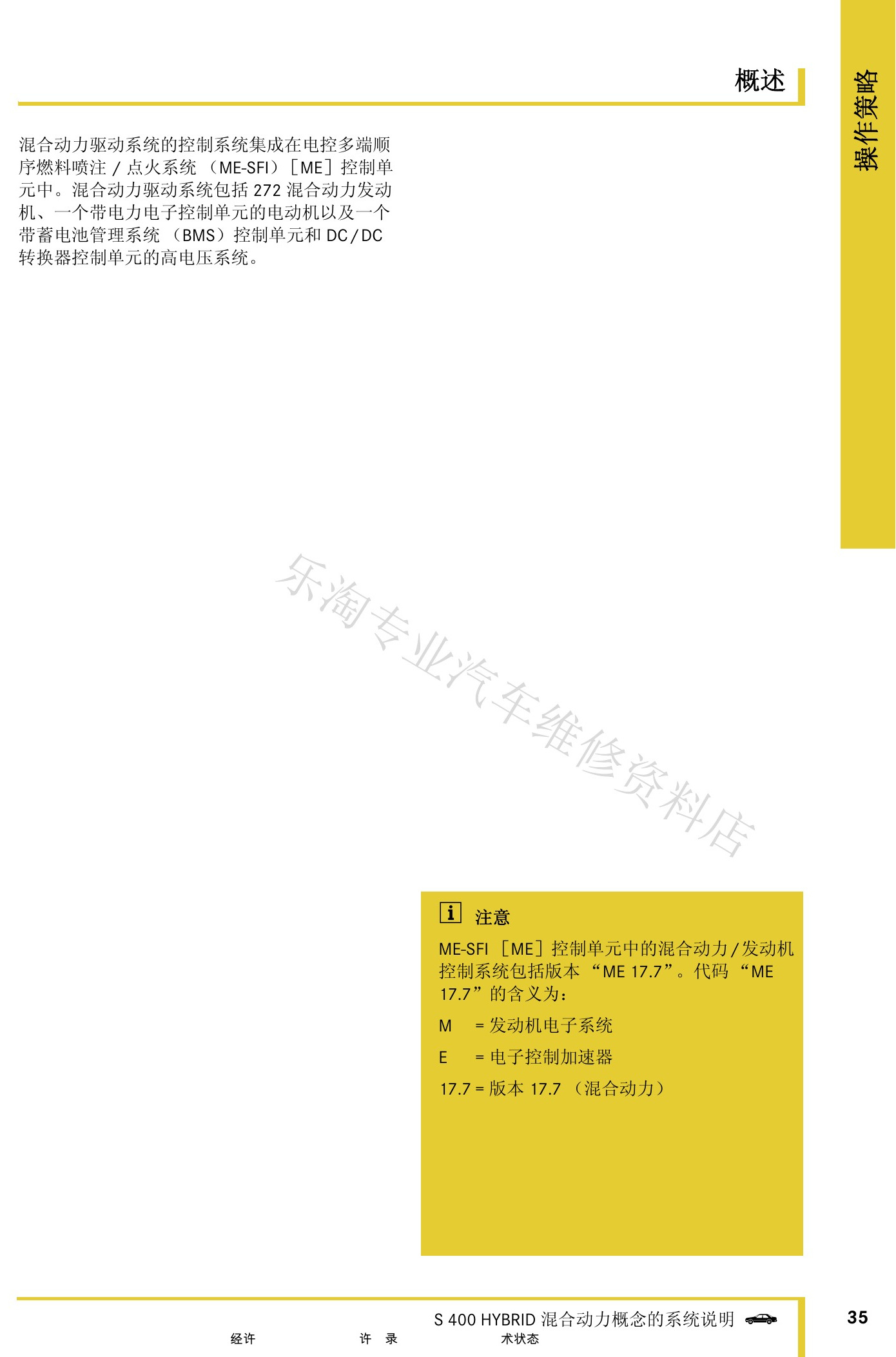

四、驱动模式、扭矩协调与自动启停

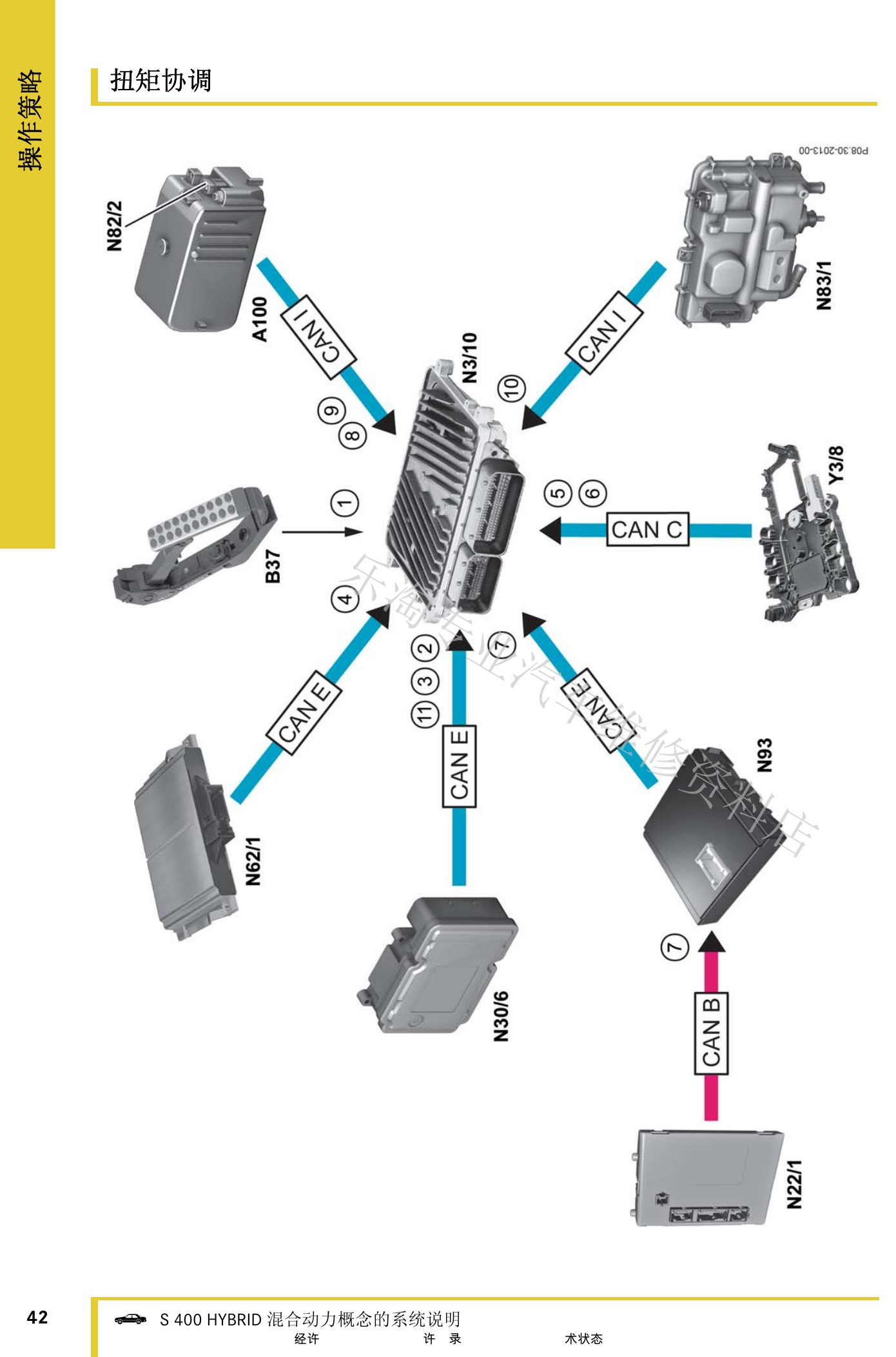

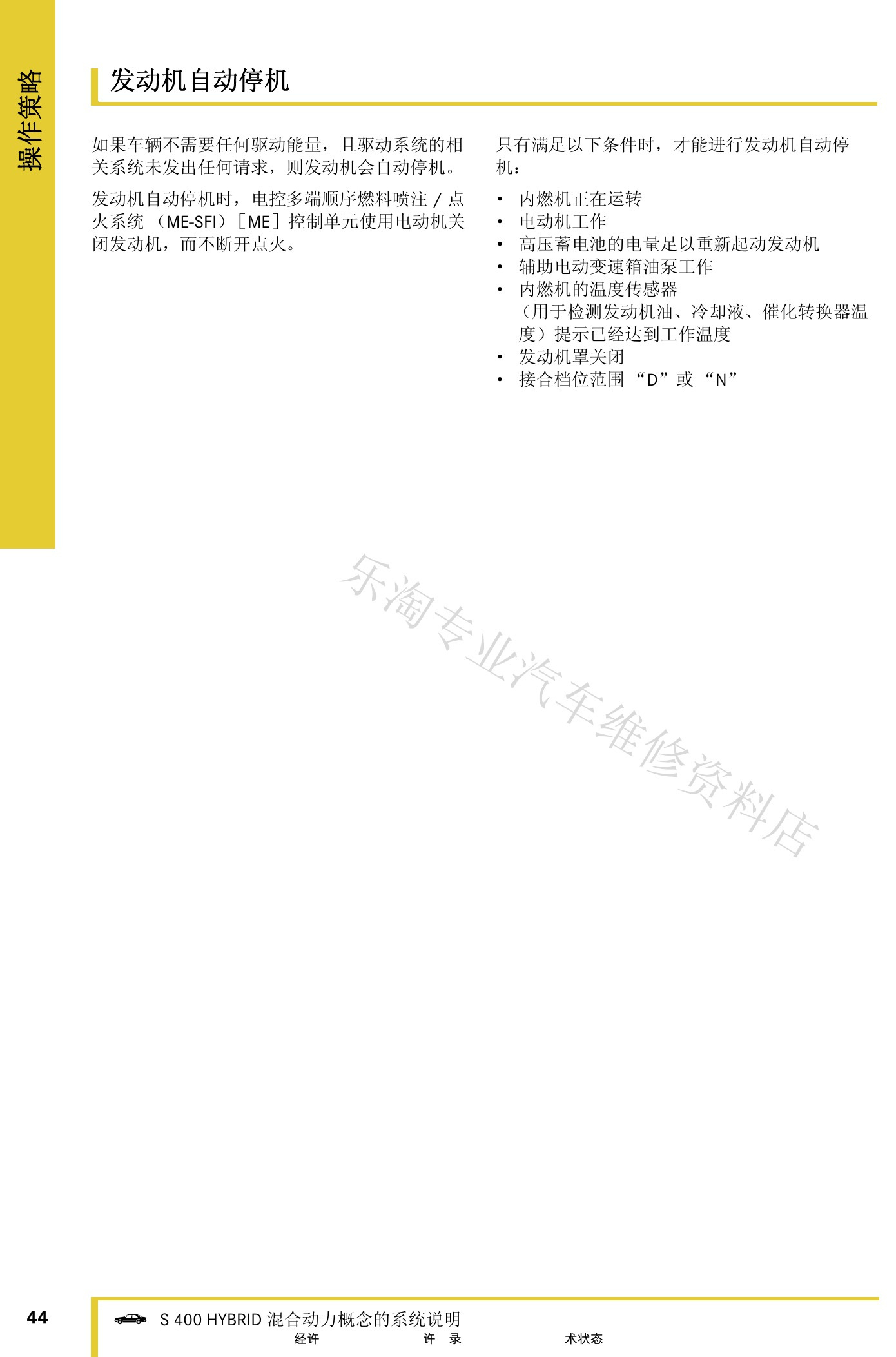

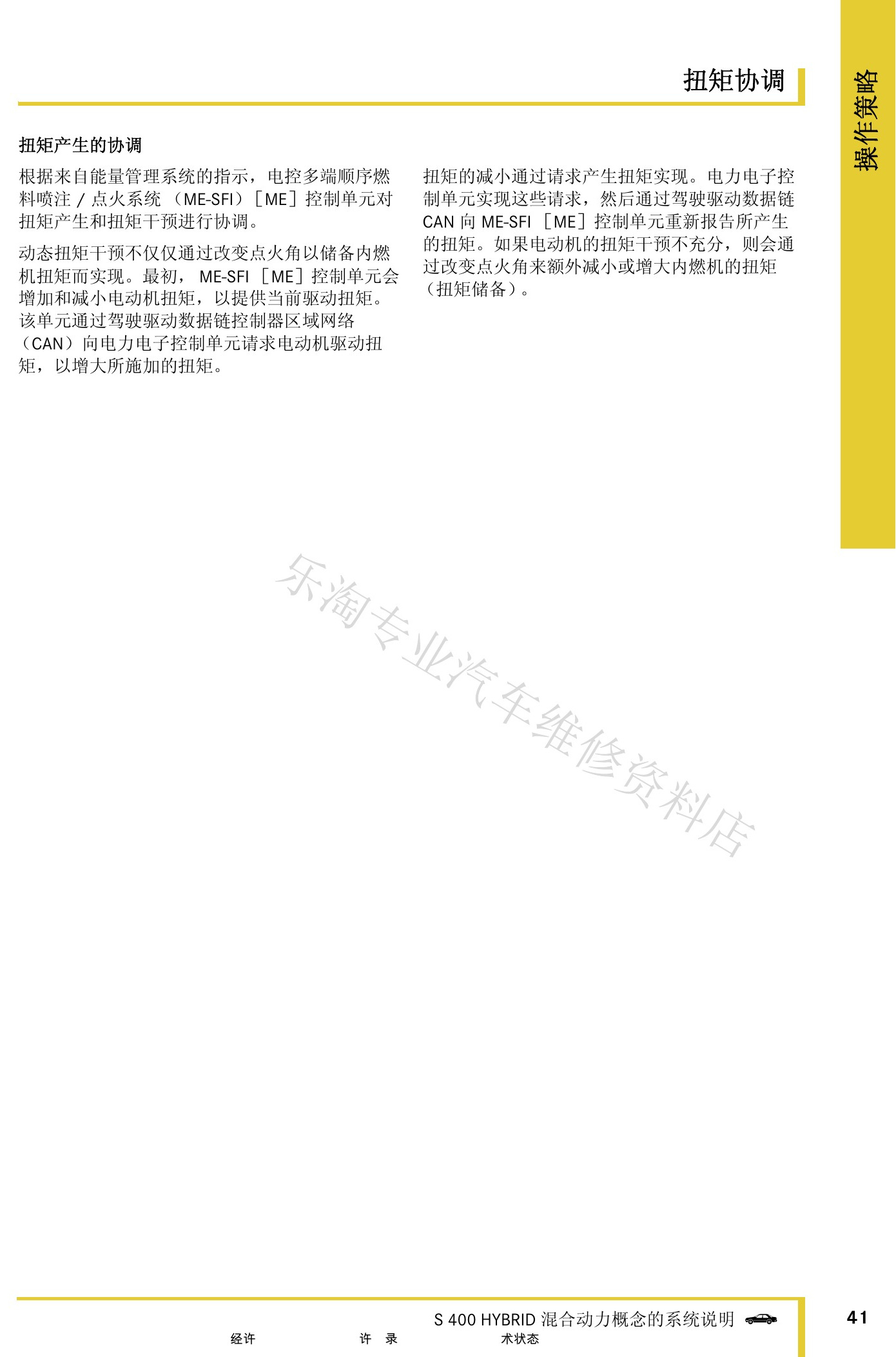

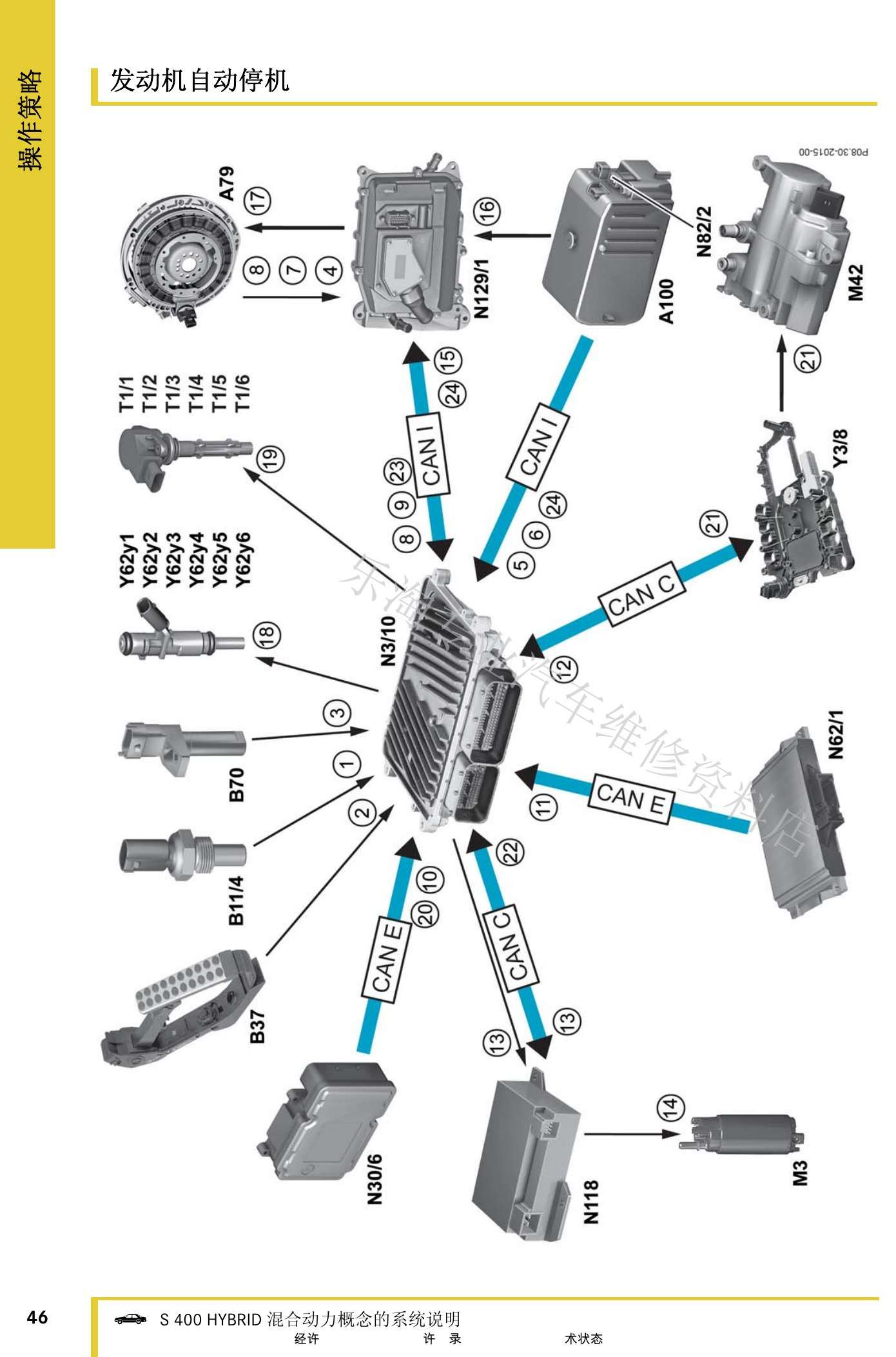

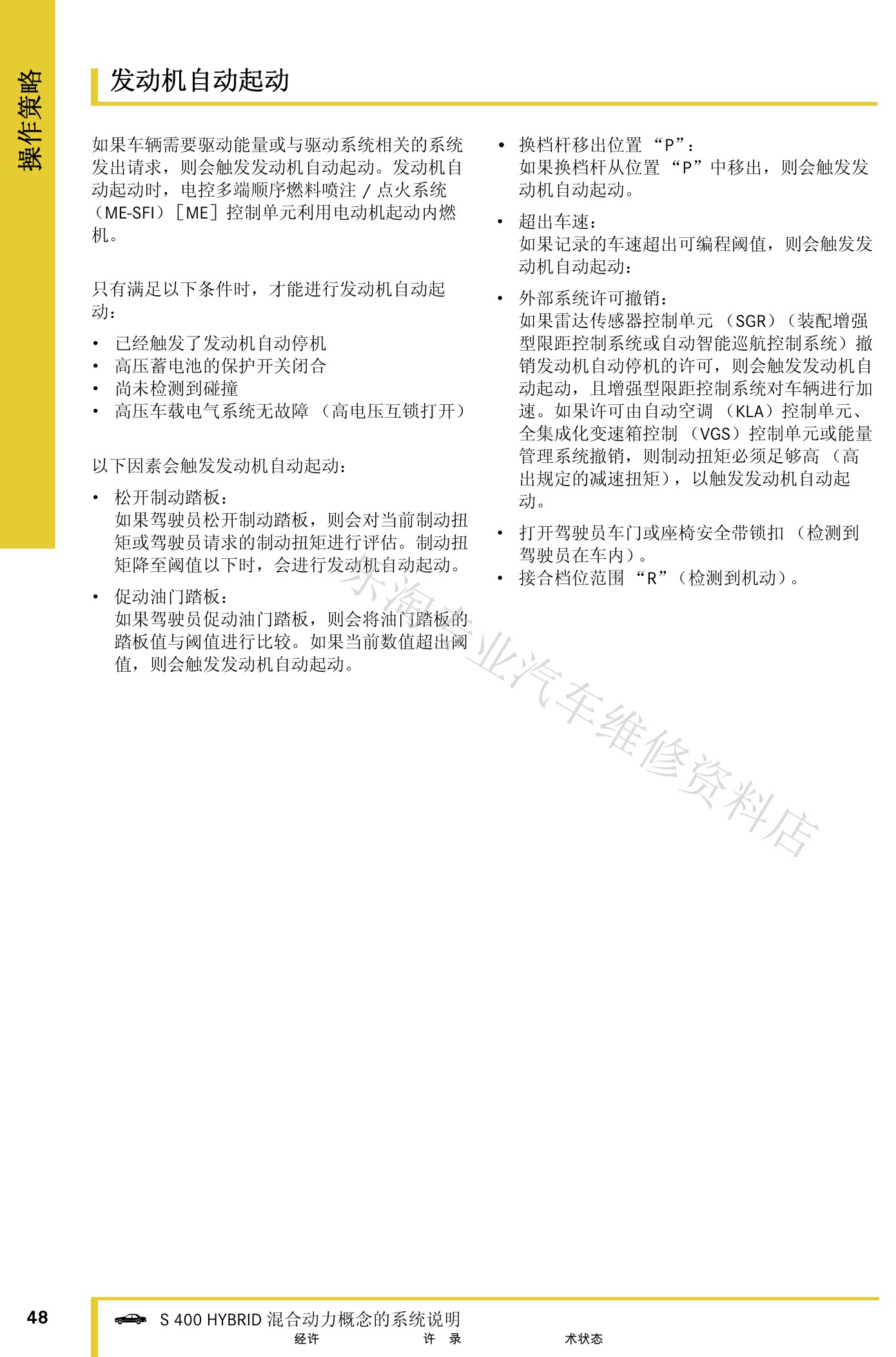

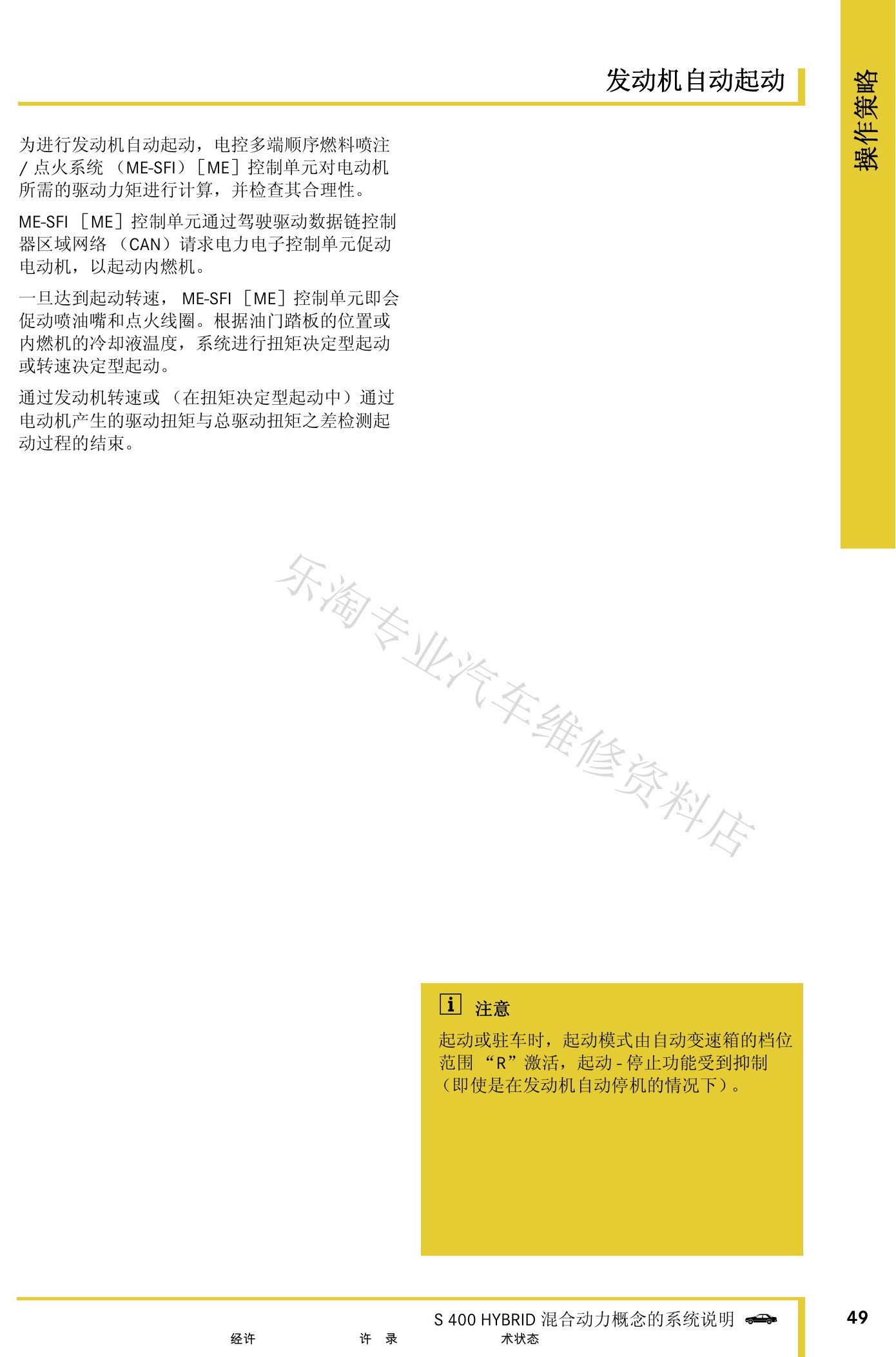

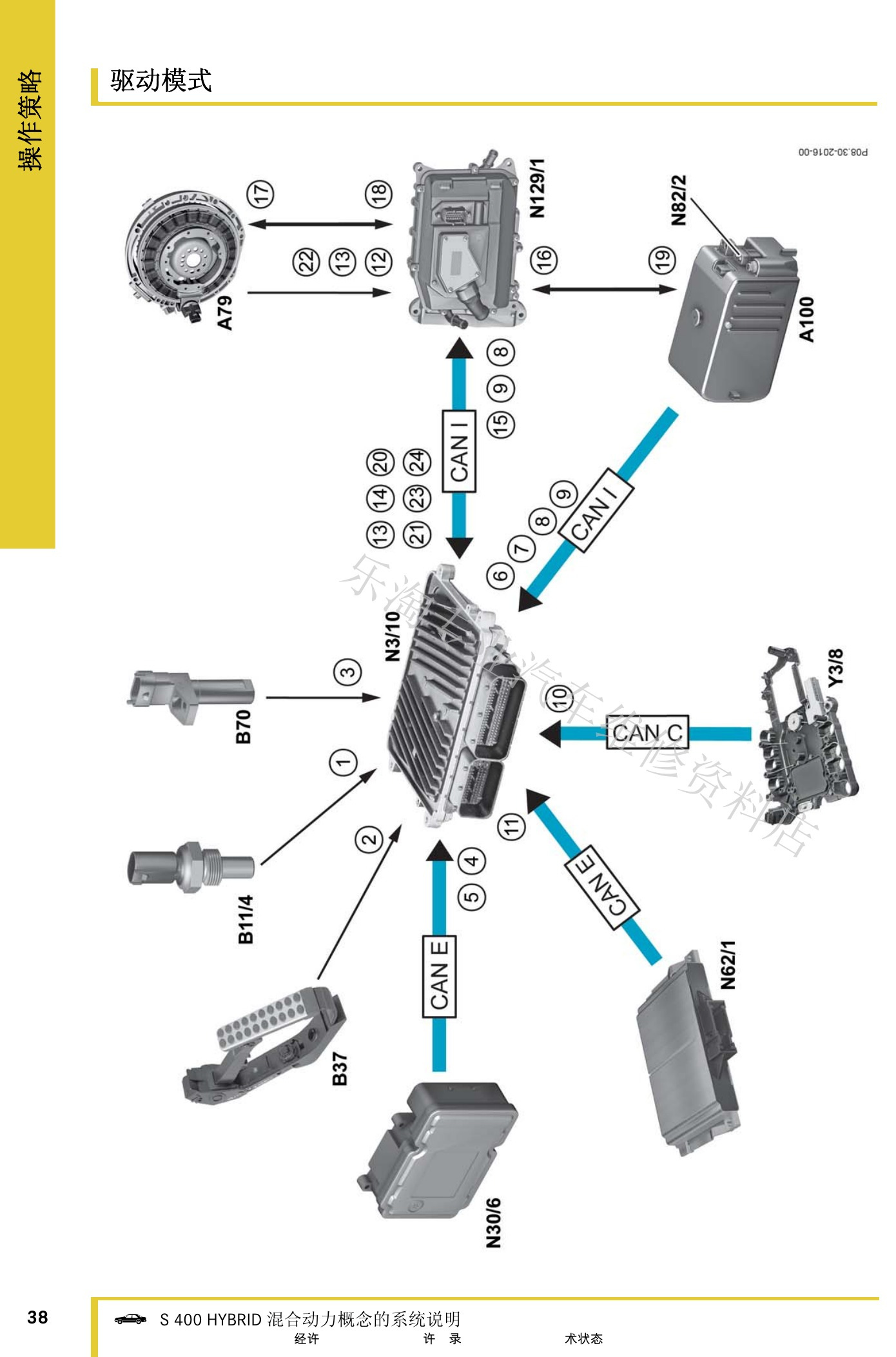

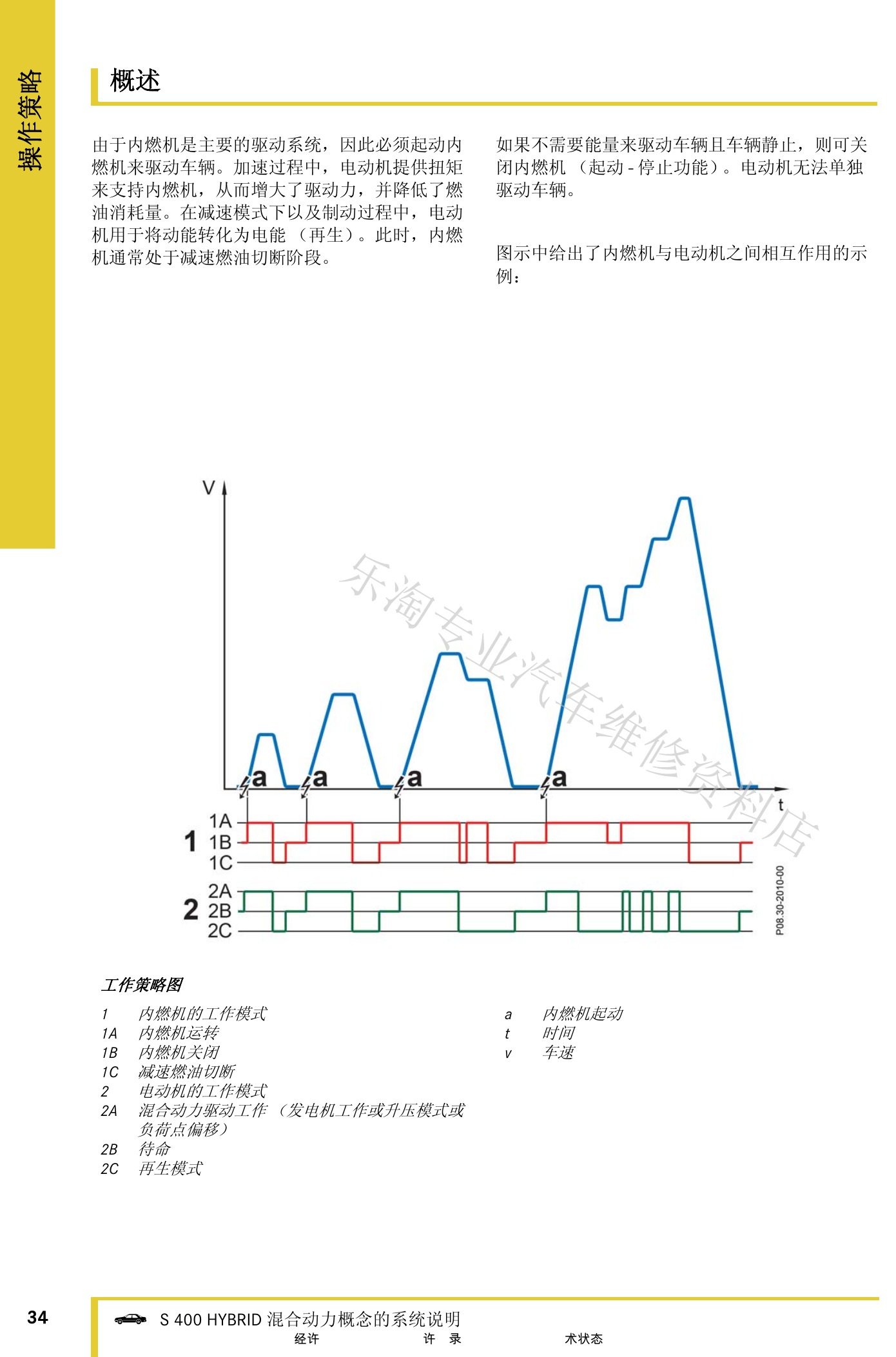

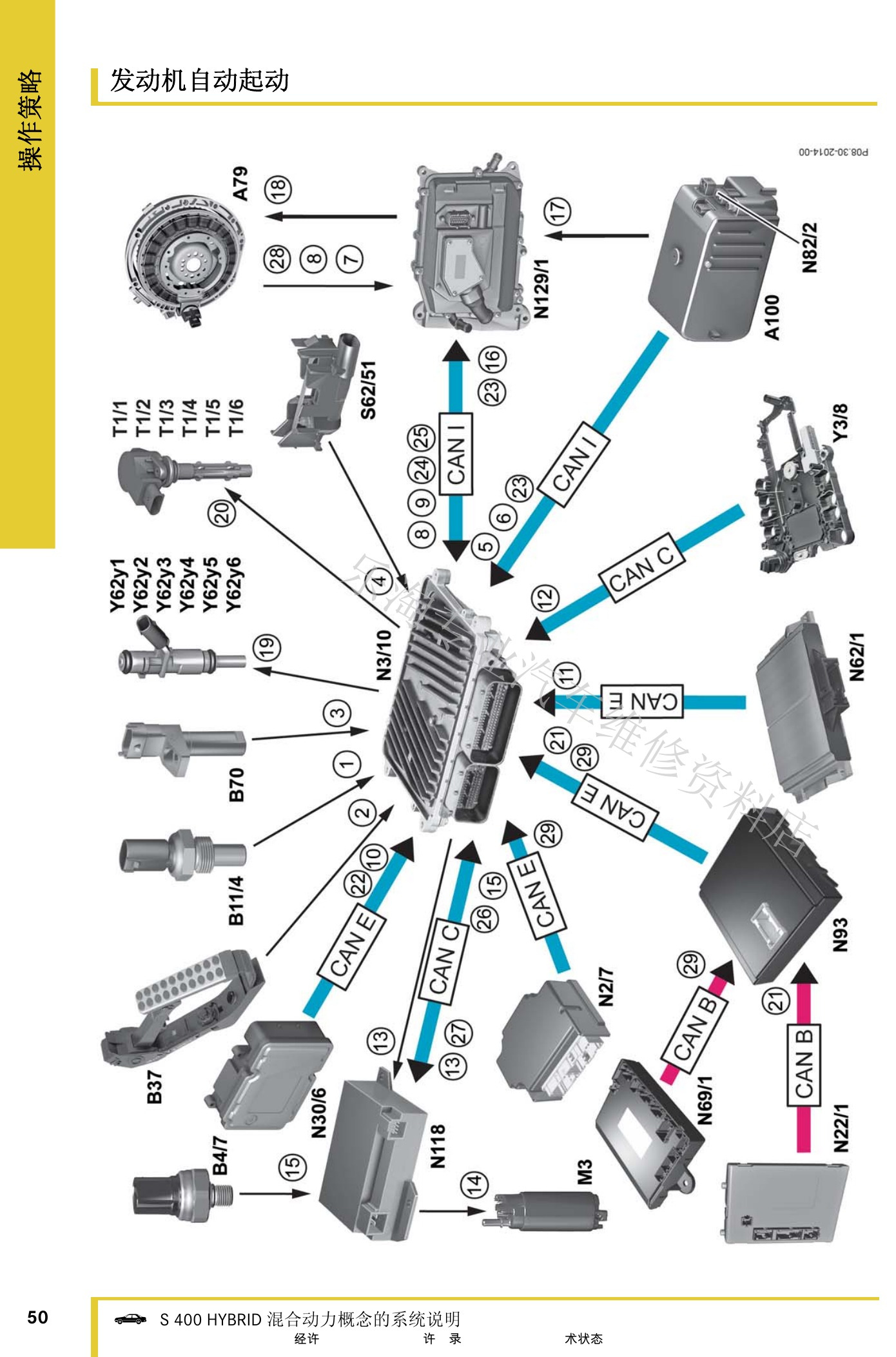

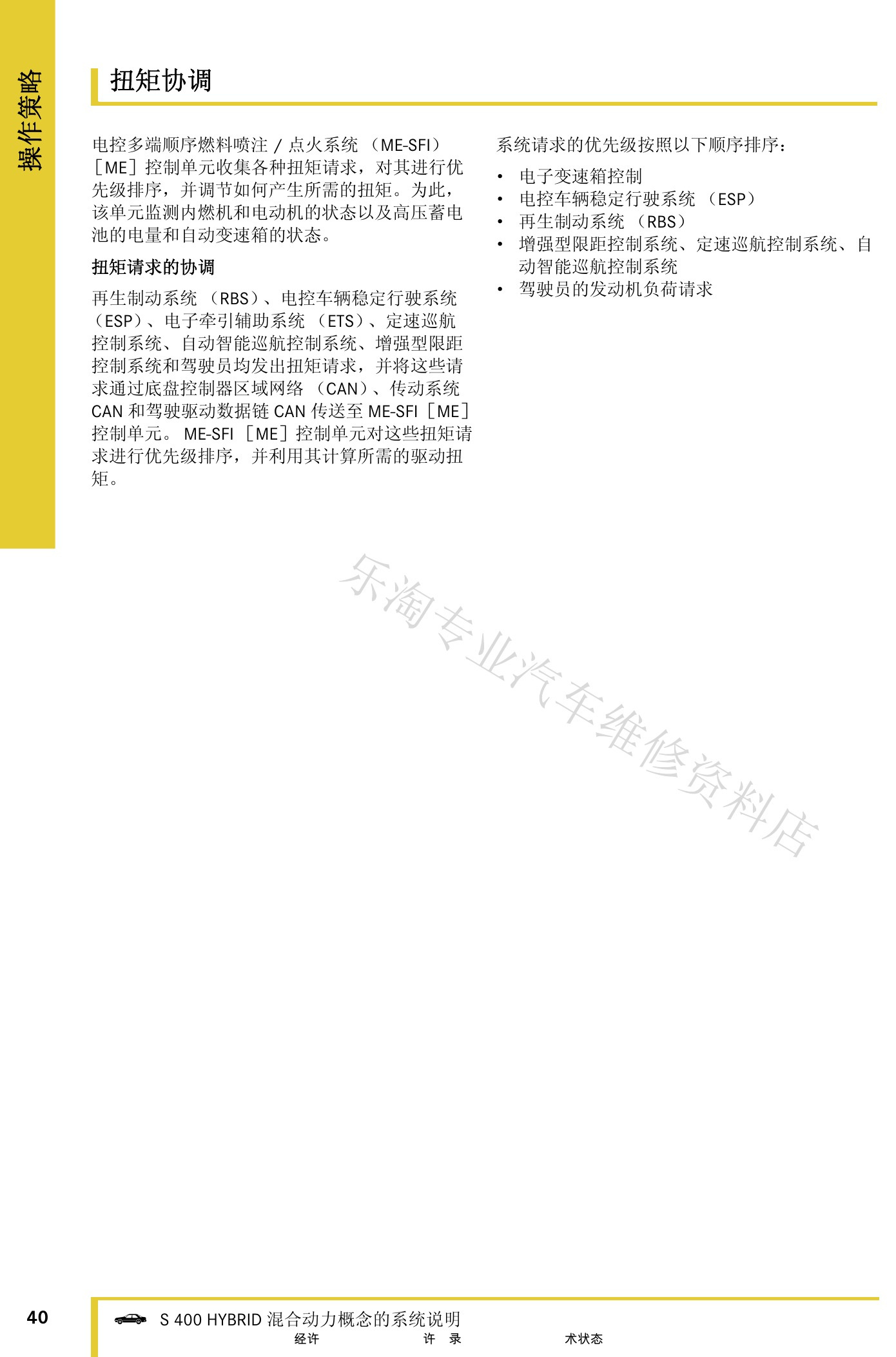

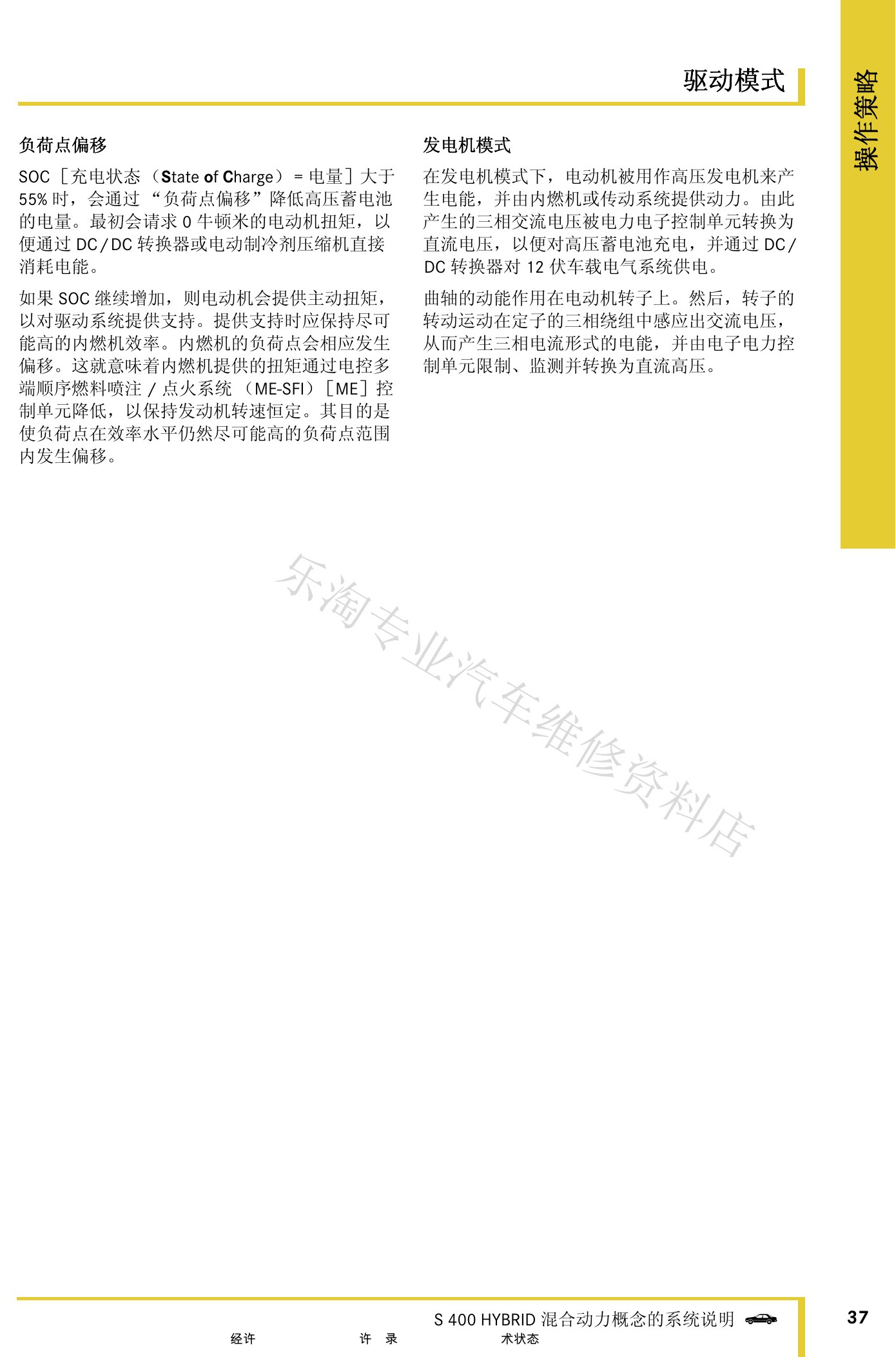

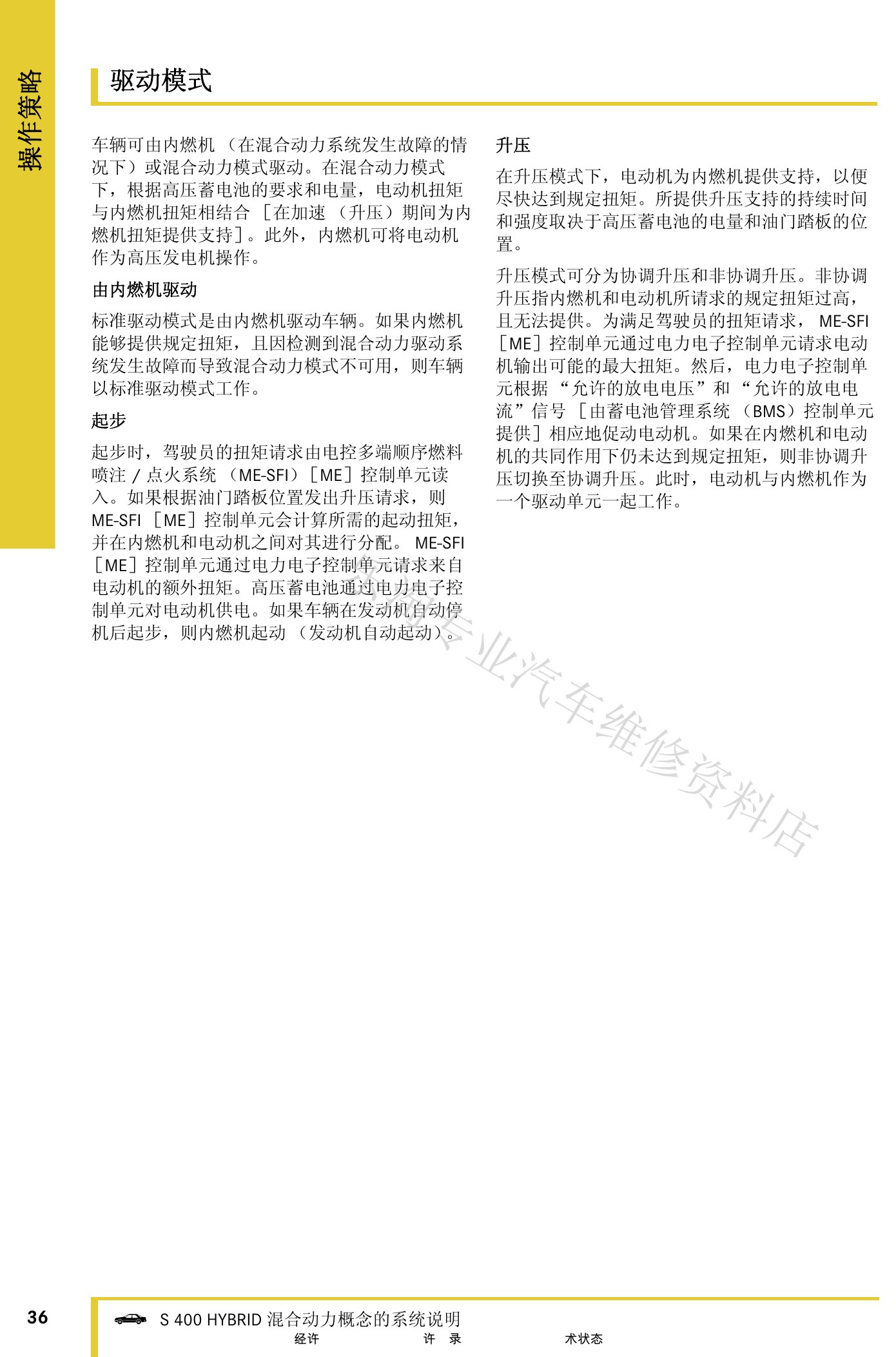

运行策略首先说明混合动力系统的状态管理和驱动模式，再展开内燃机与电机之间的扭矩协调、发动机自动停机和自动起动条件。

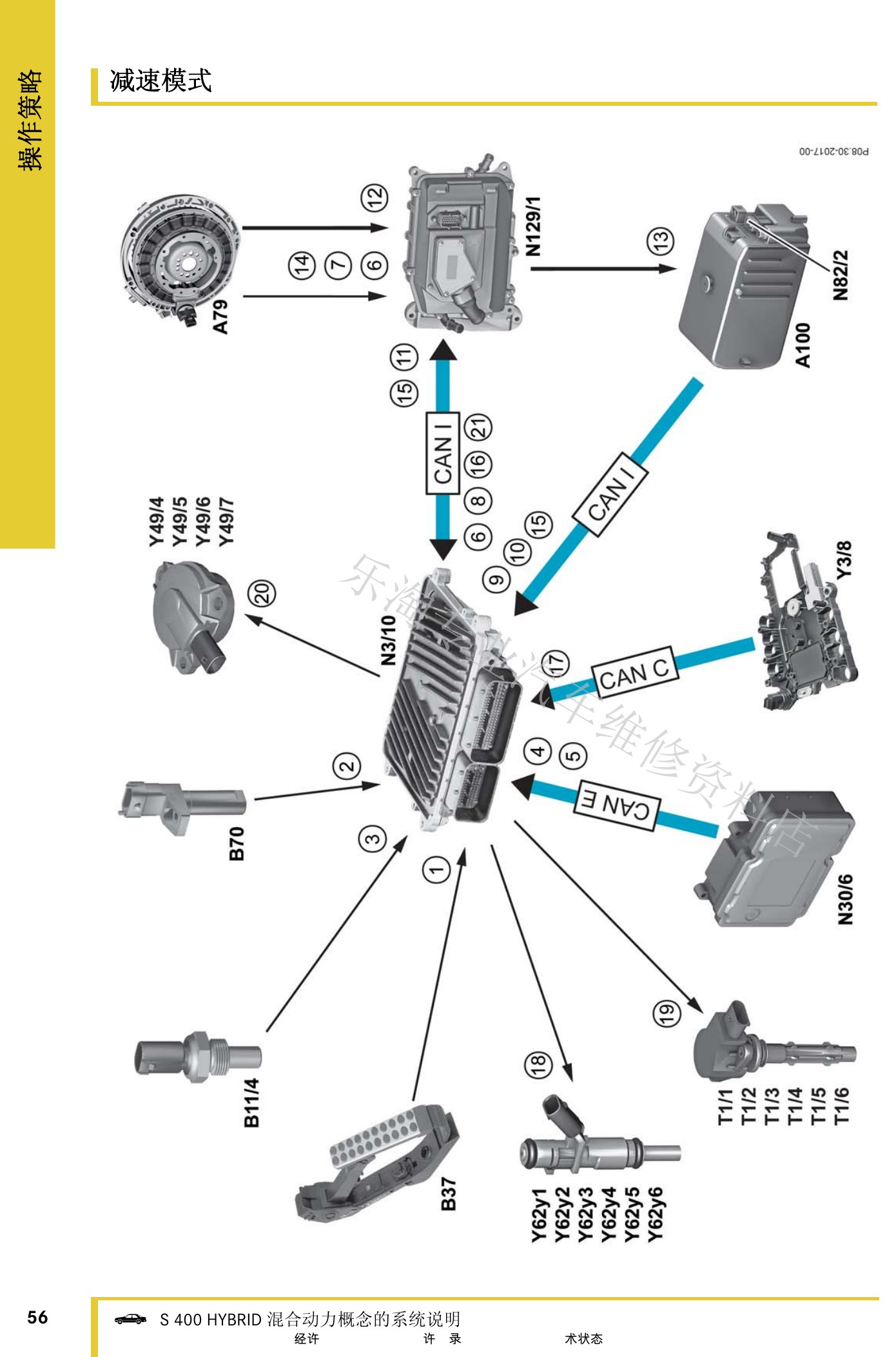

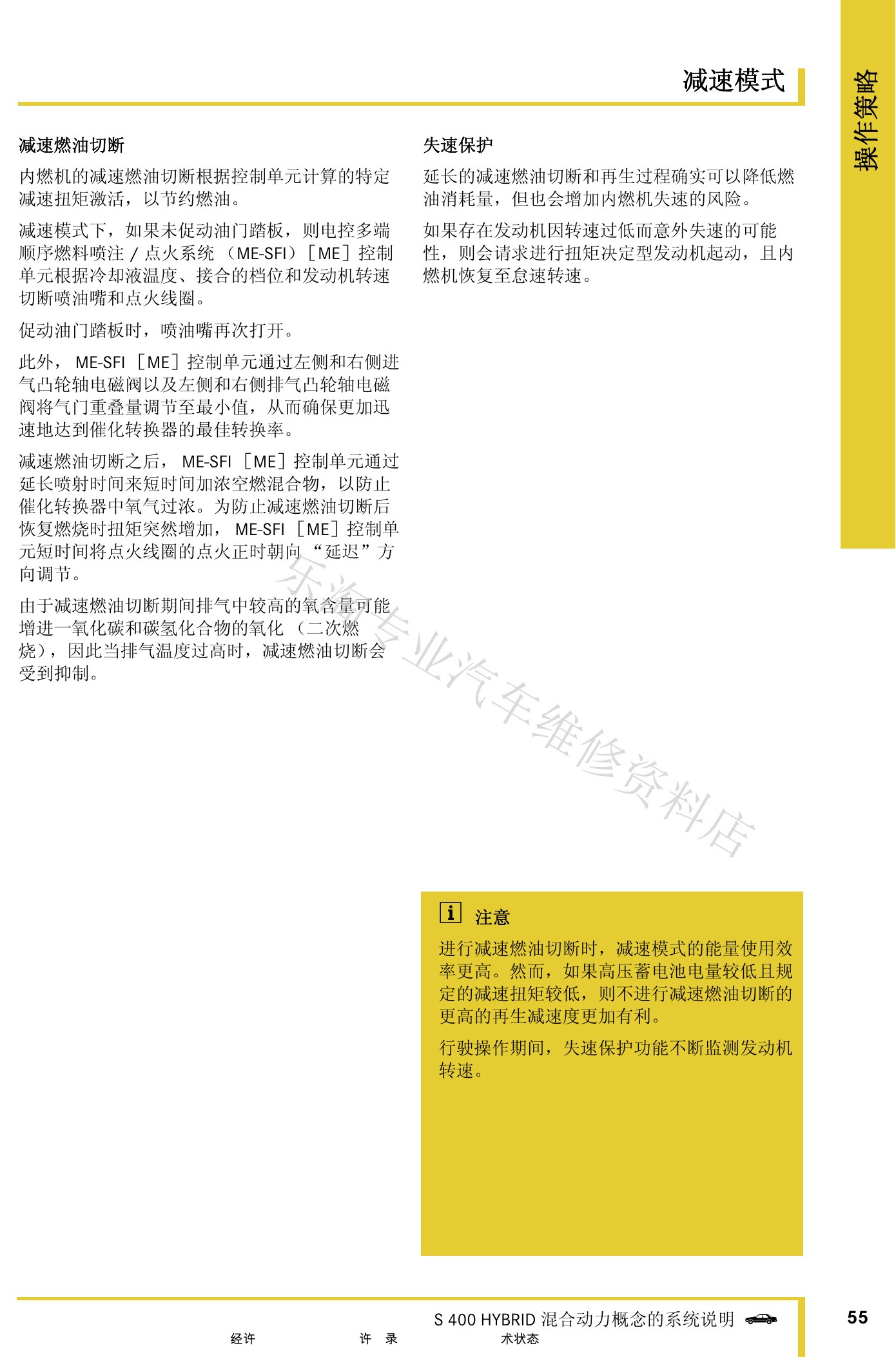

五、能源管理、减速与再生制动

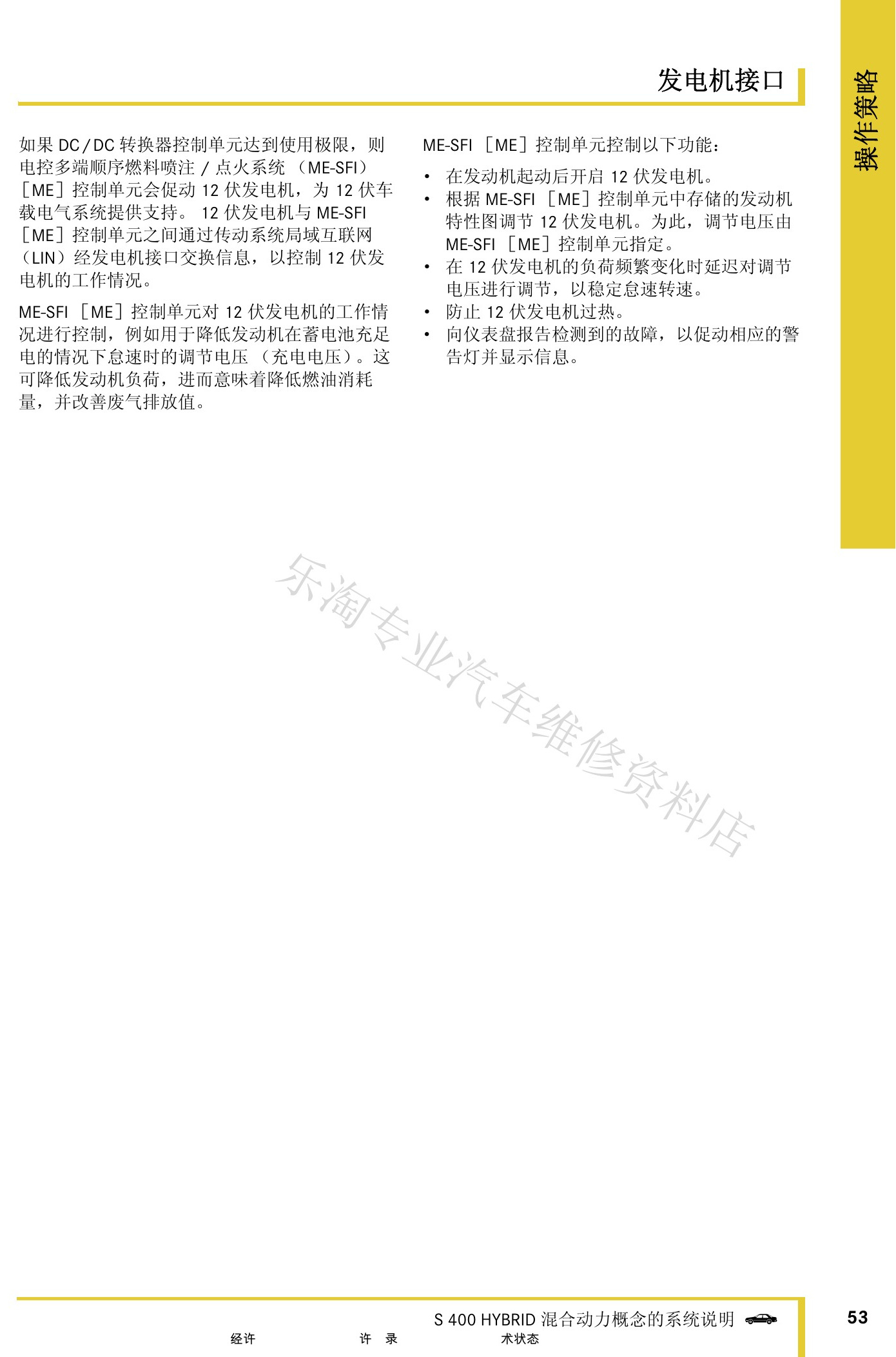

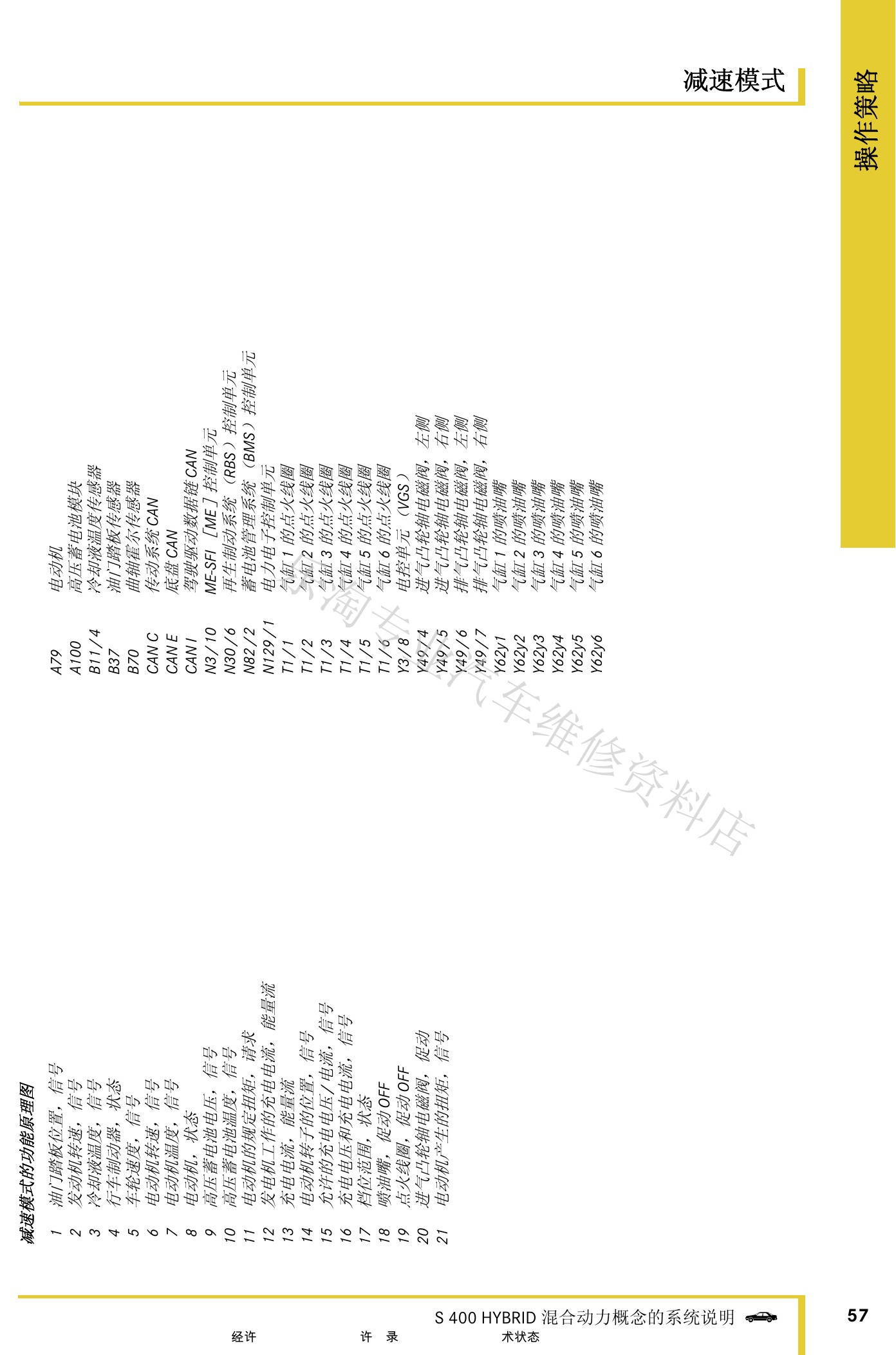

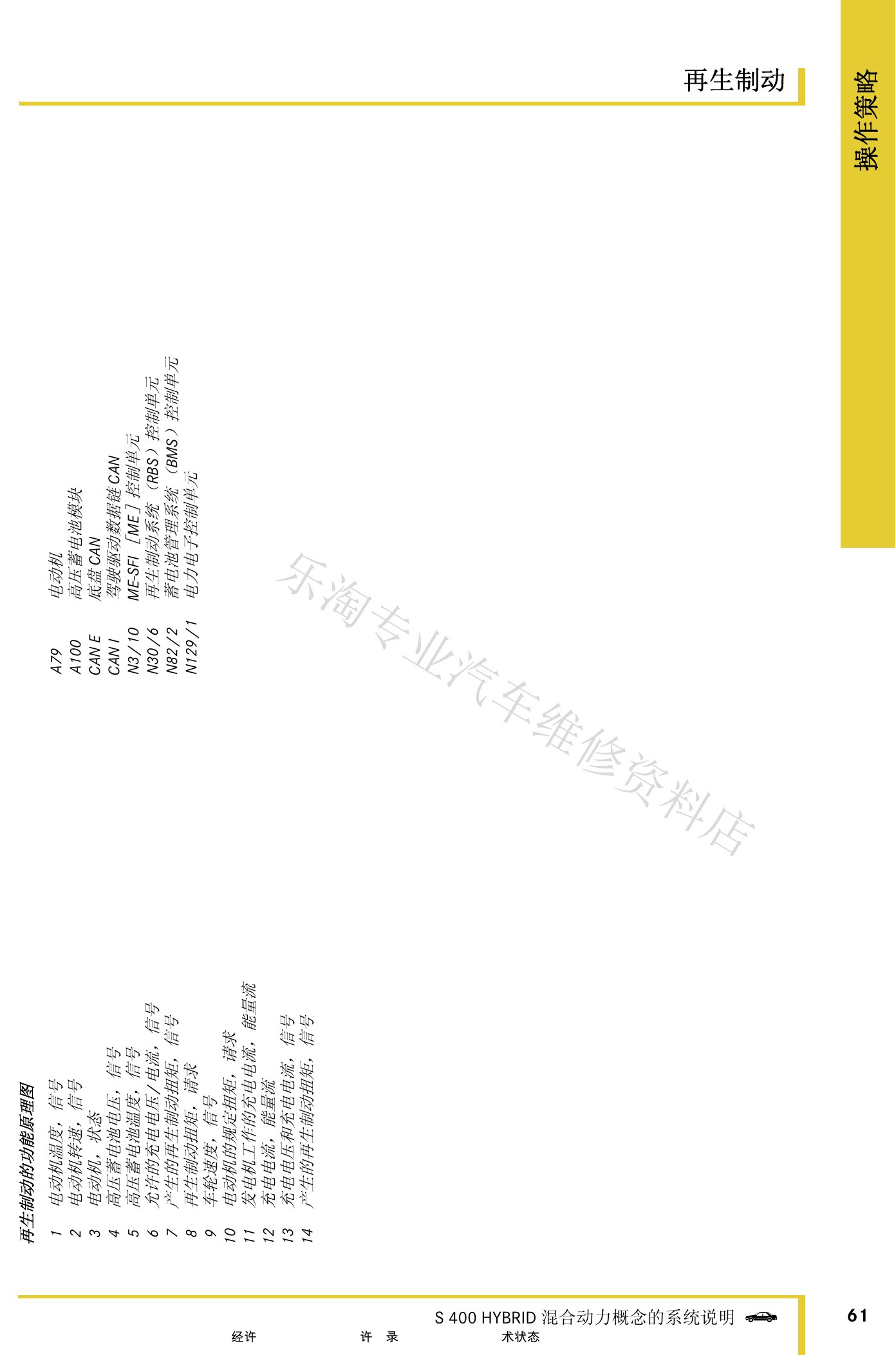

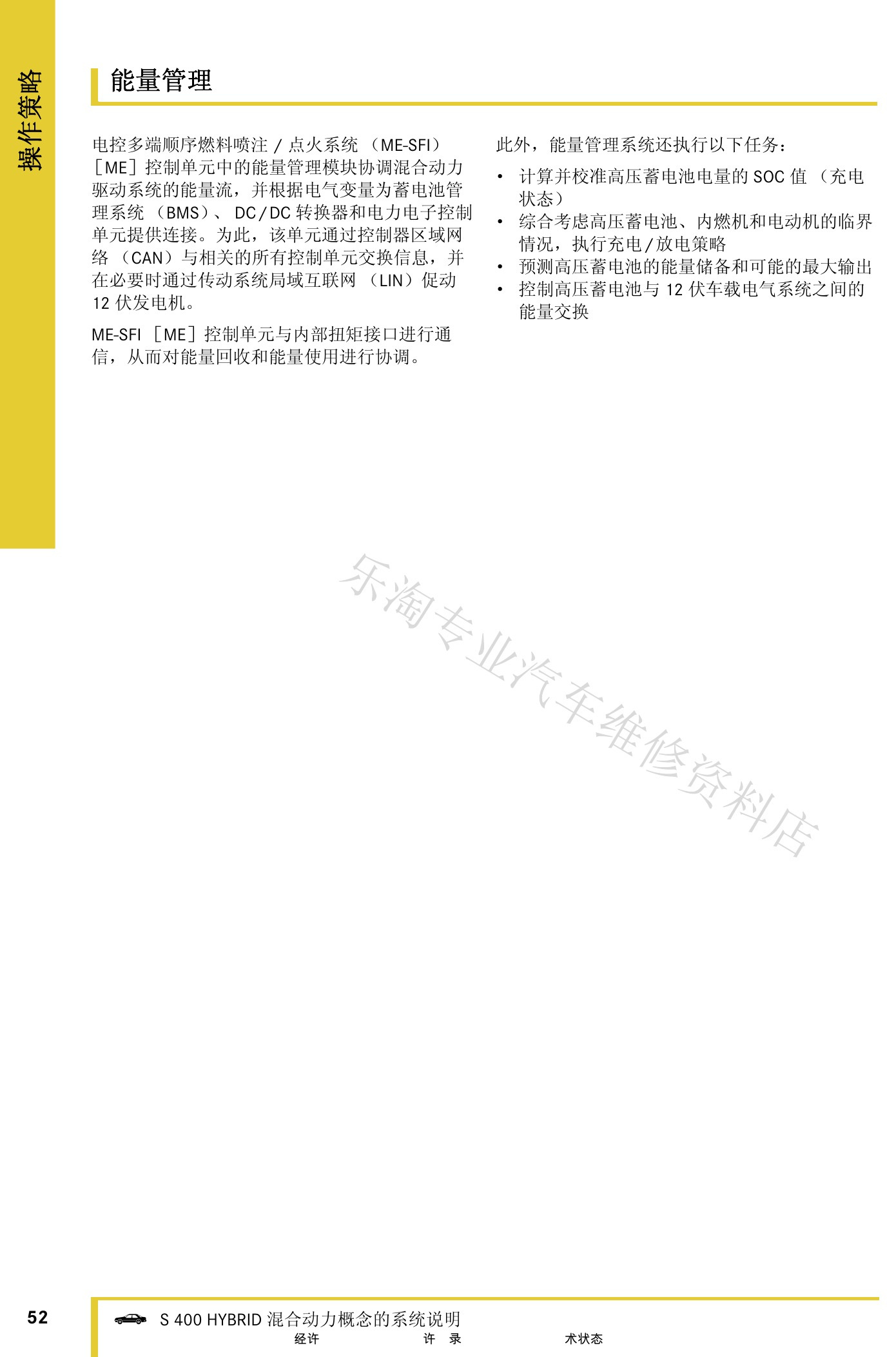

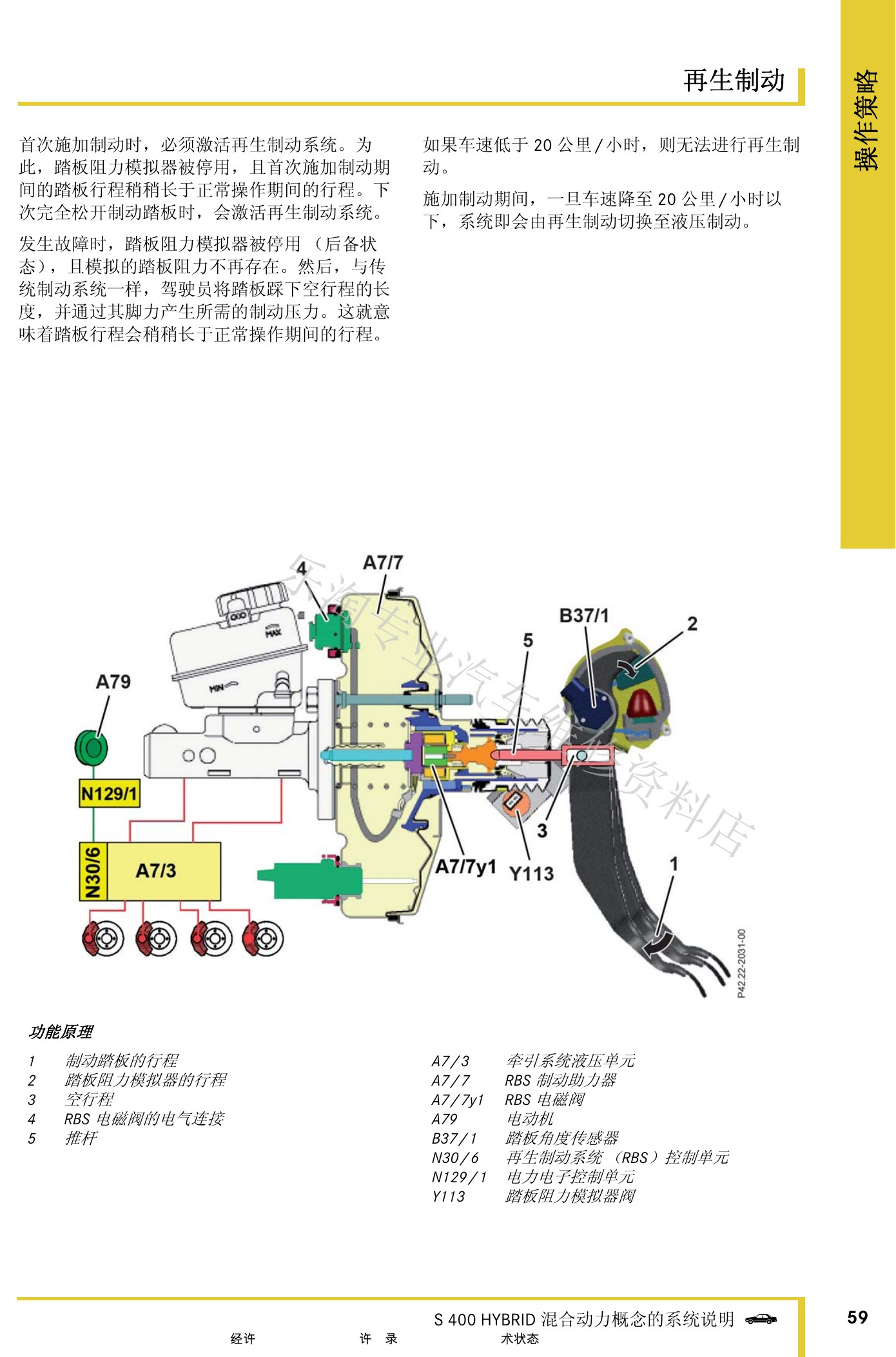

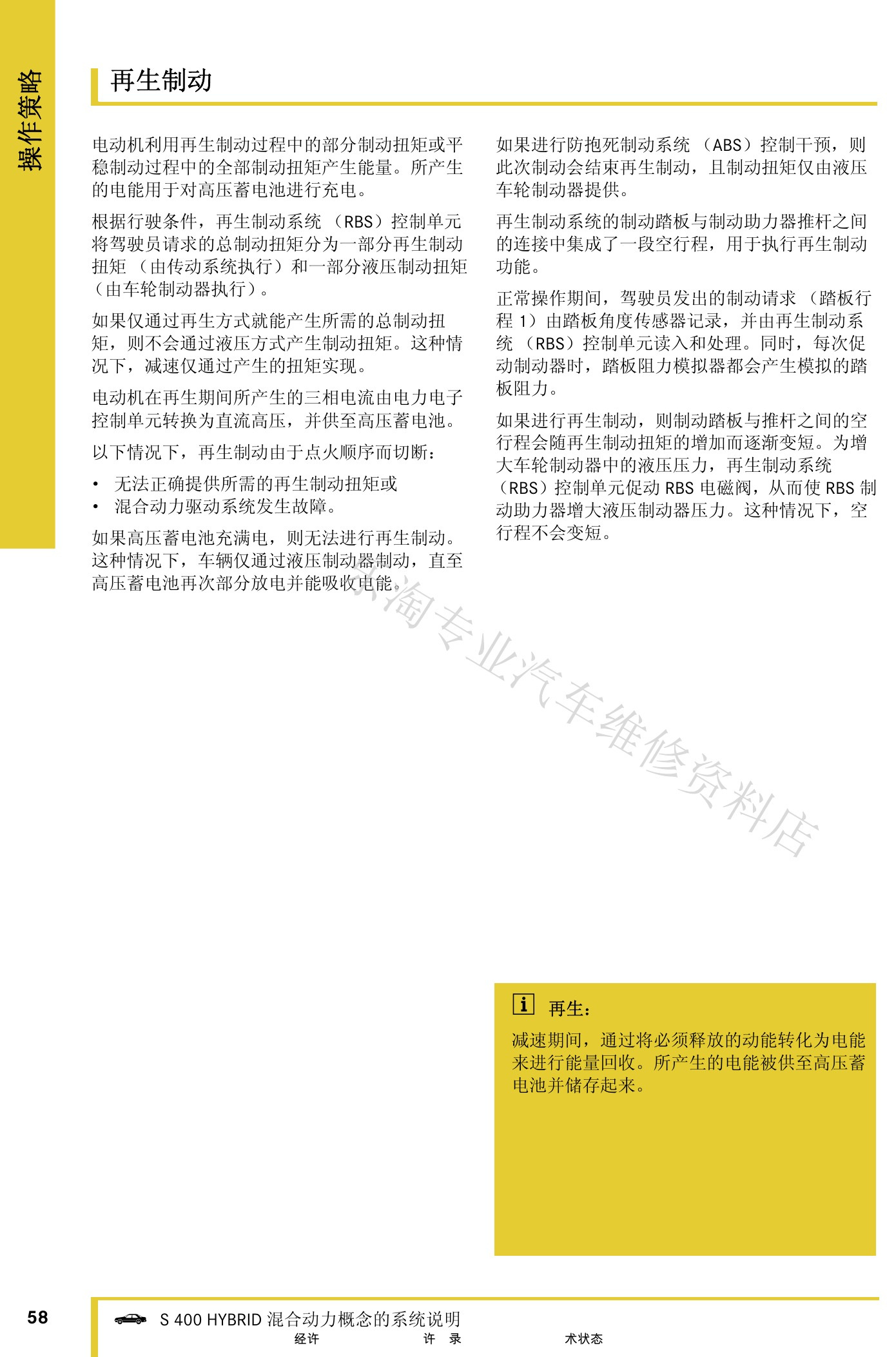

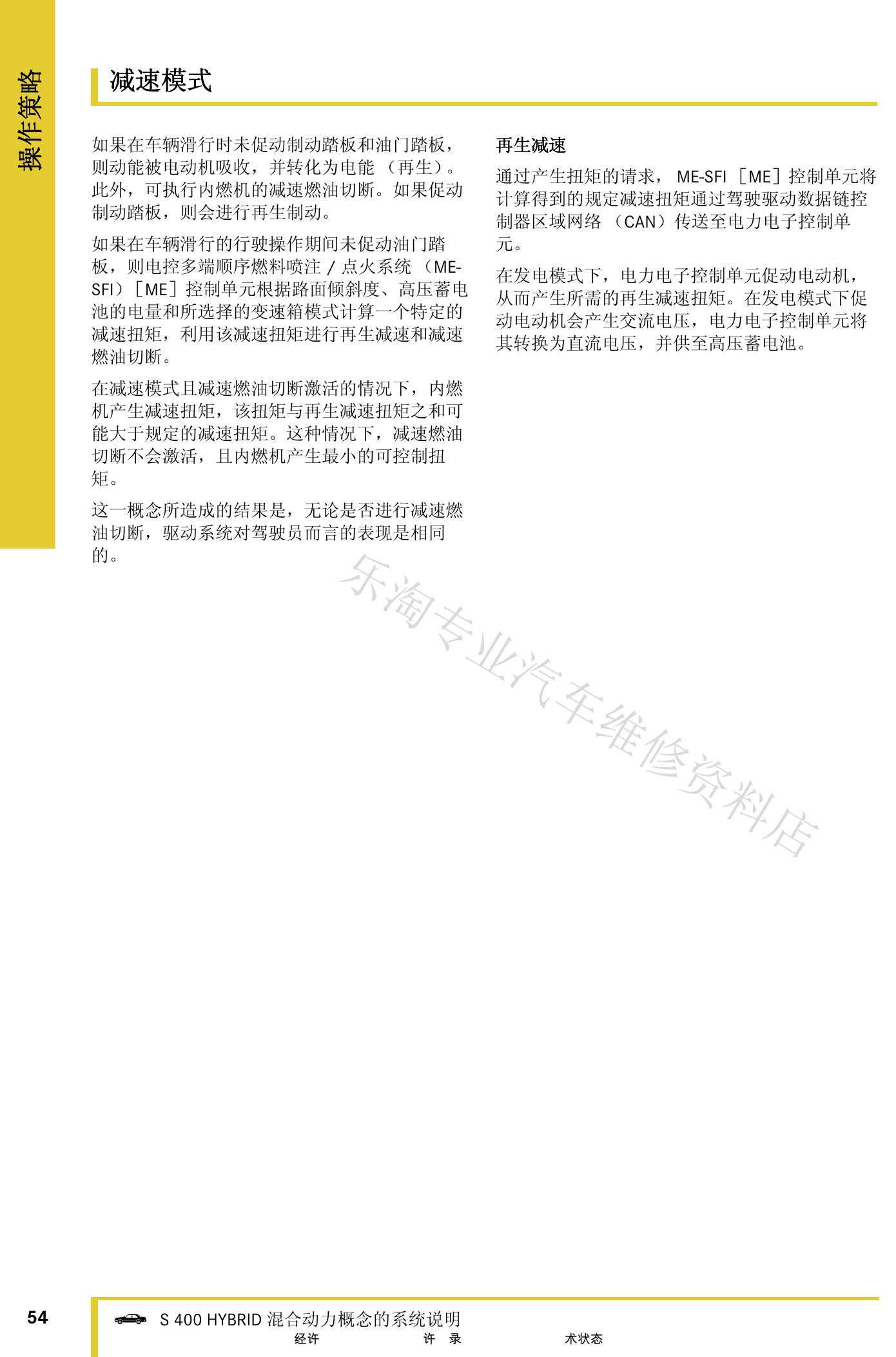

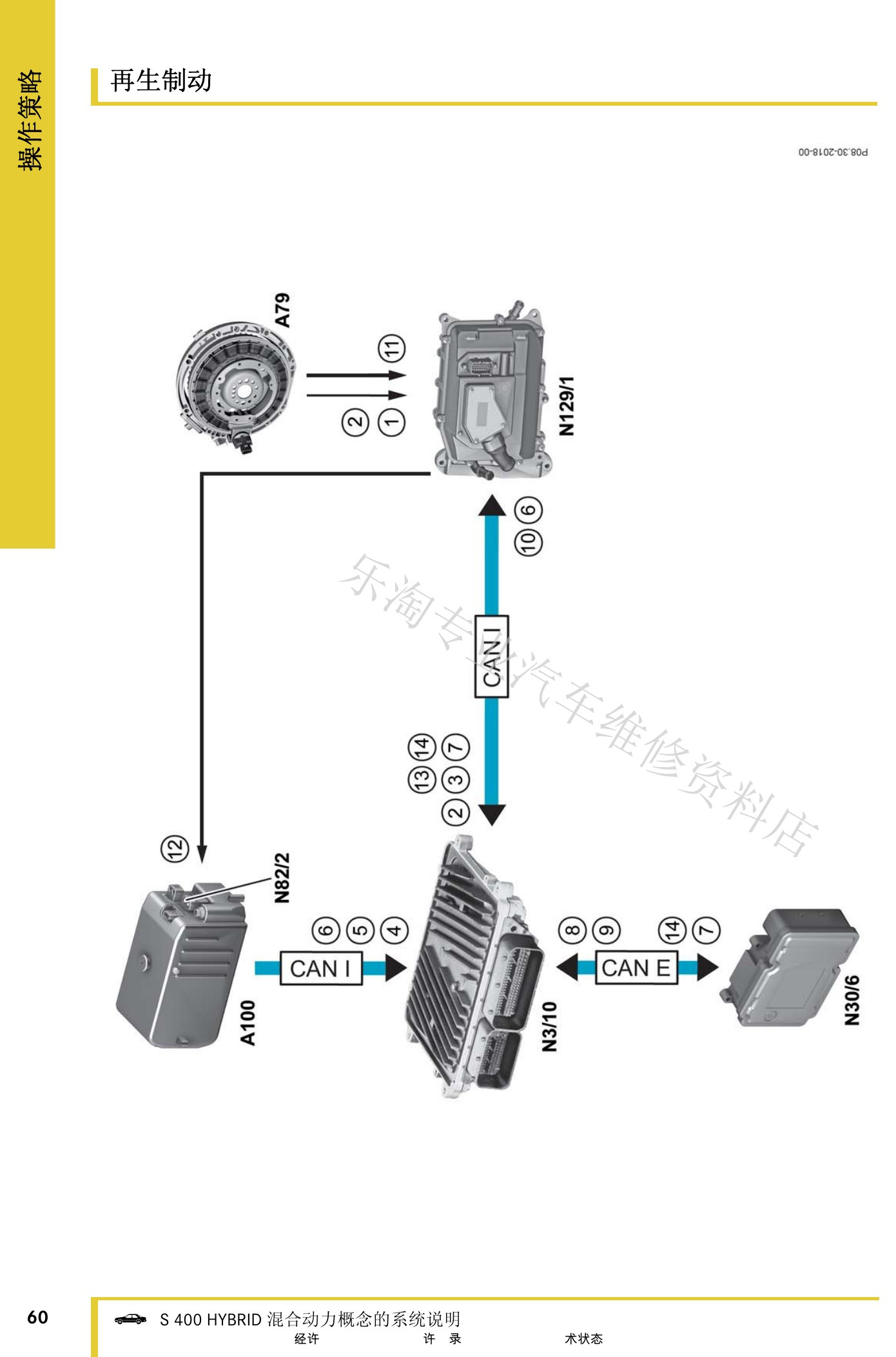

能源管理章节说明高压蓄电池荷电状态、发电机接口、减速模式和再生制动。RBS根据驾驶员制动请求协调电机回收与液压车轮制动。

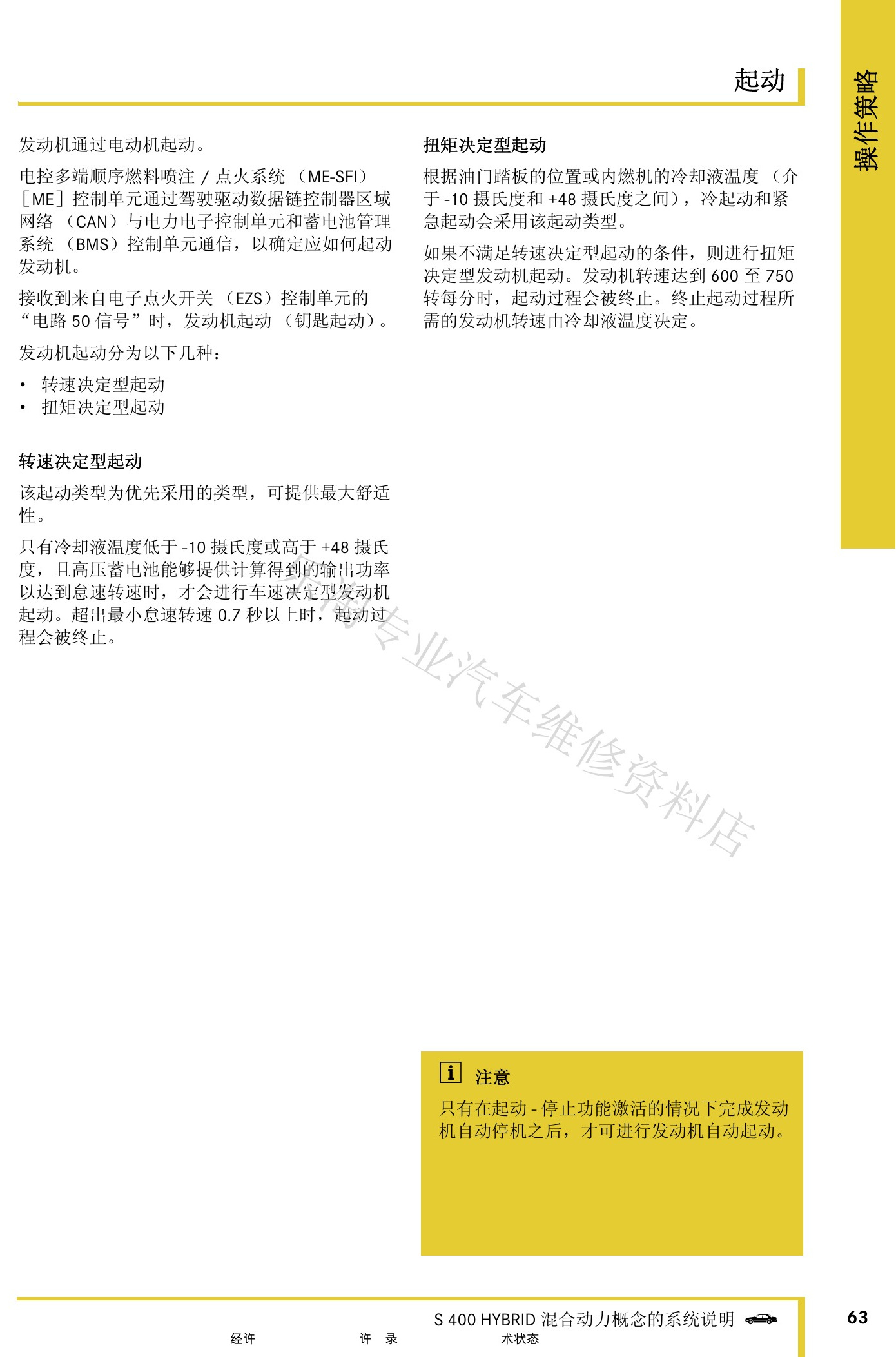

六、点火、起动与系统监测

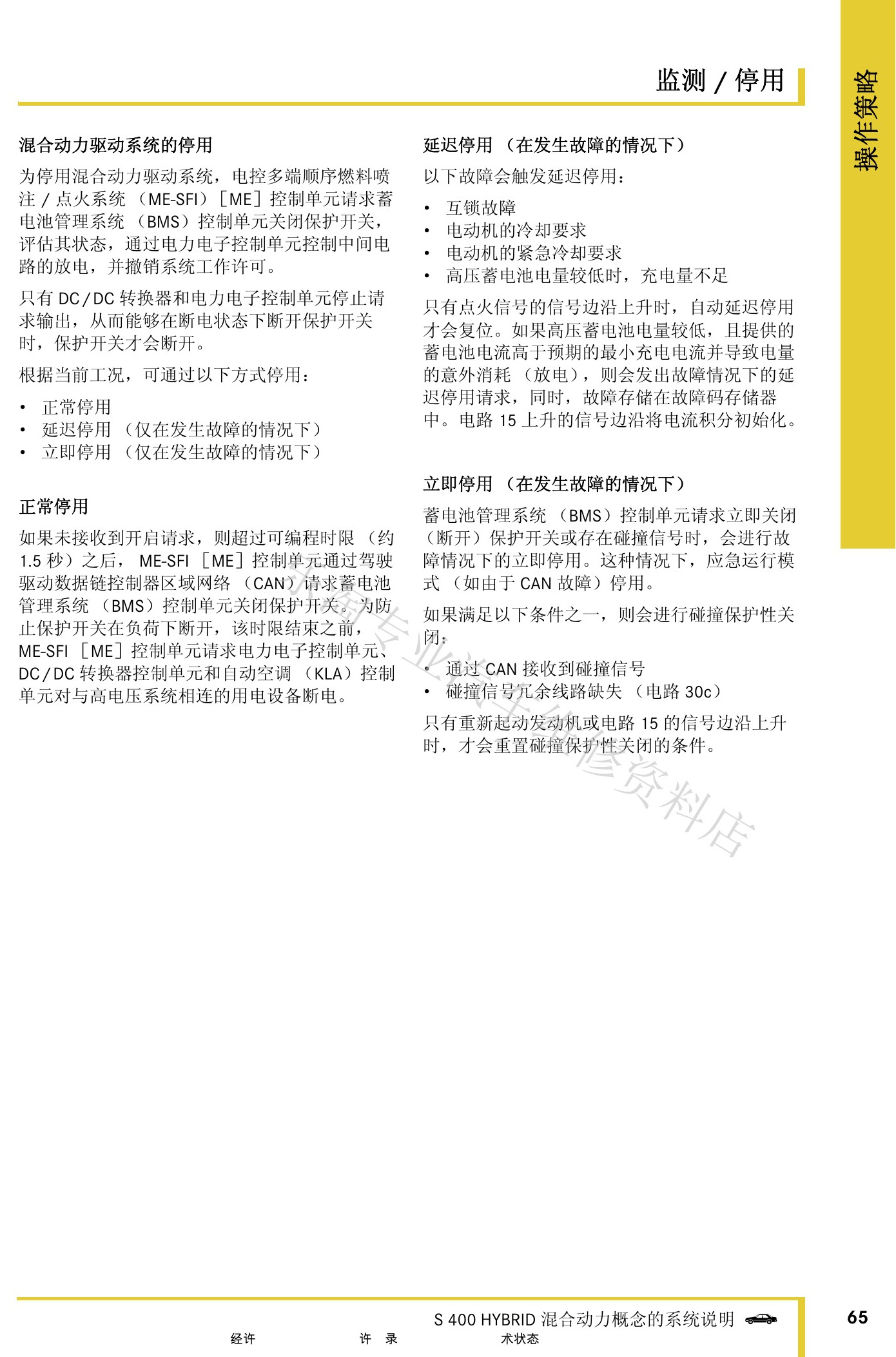

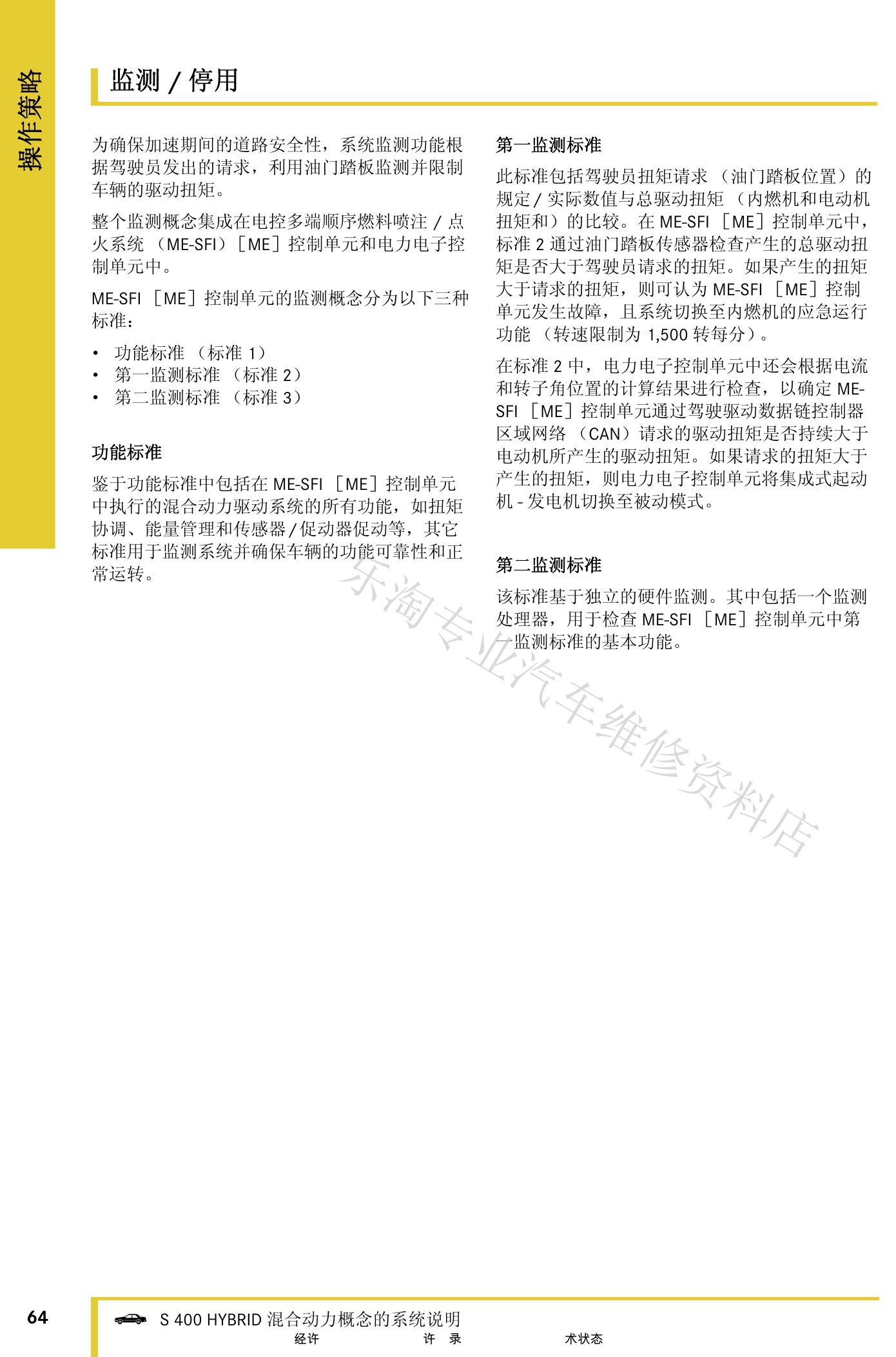

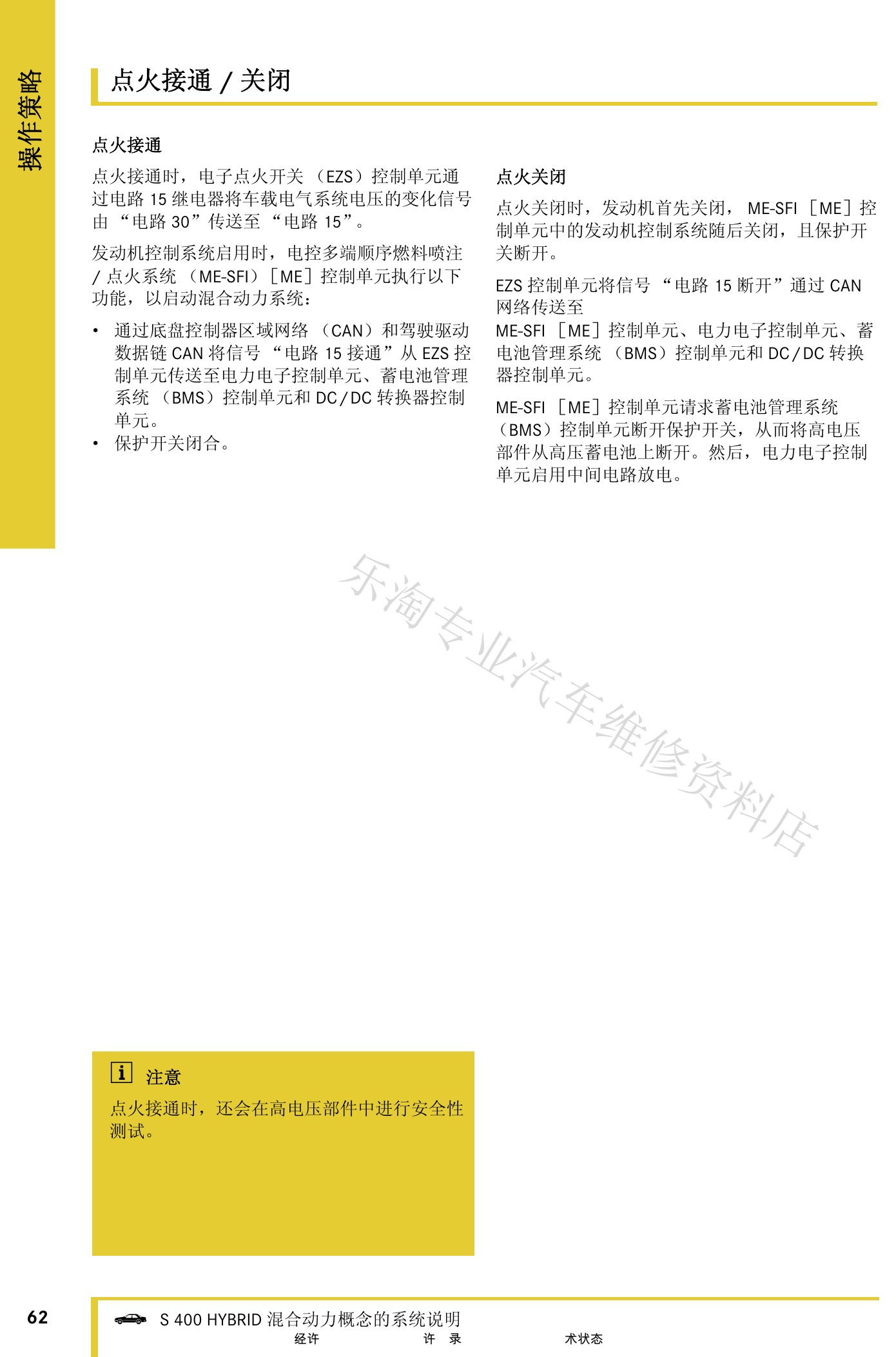

资料继续说明点火接通和关闭、车辆起动以及混合动力系统监测和停用逻辑。不同故障状态可能限制电机功能或停用高压系统。

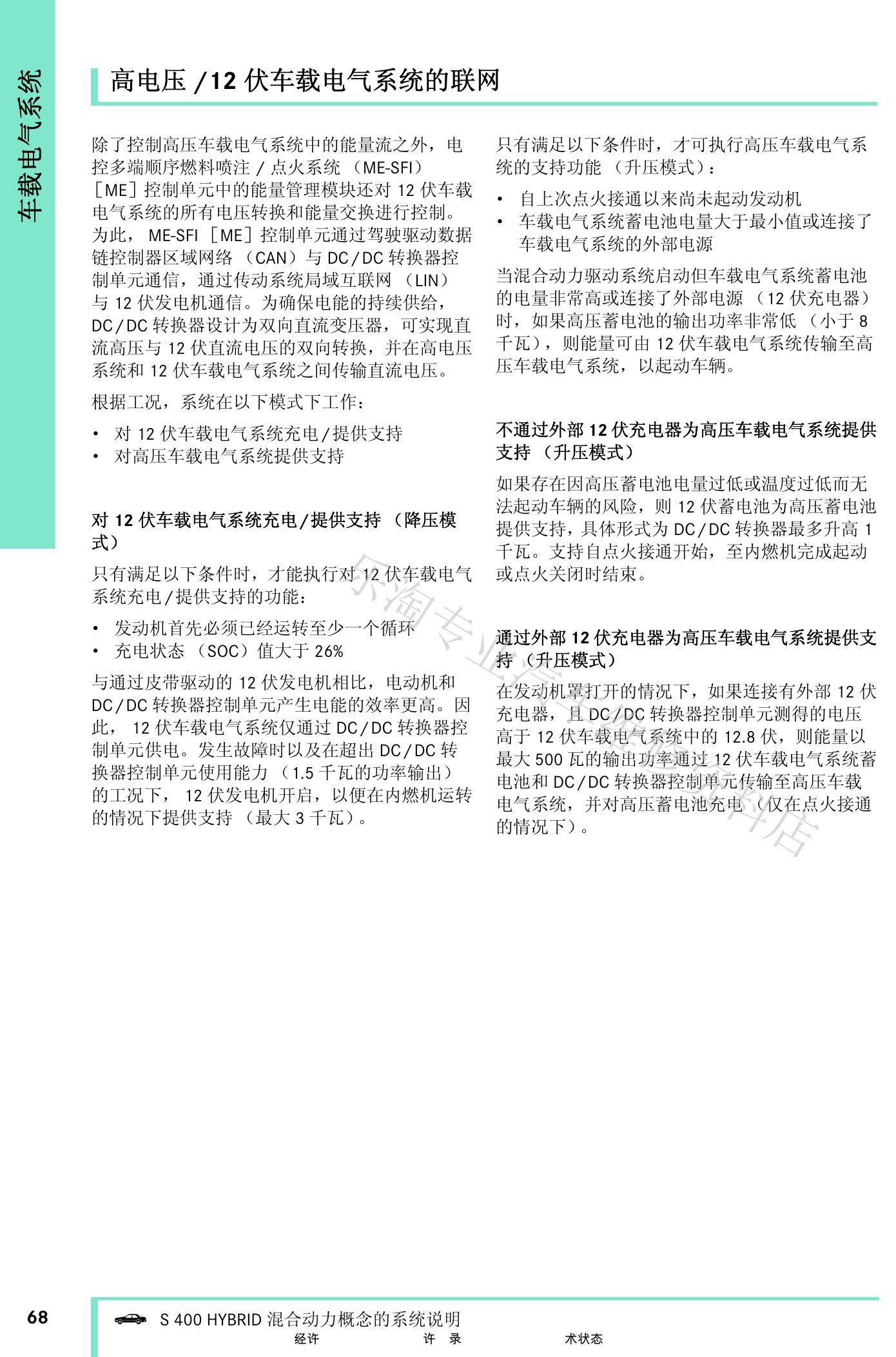

七、高压与12V车载电气系统

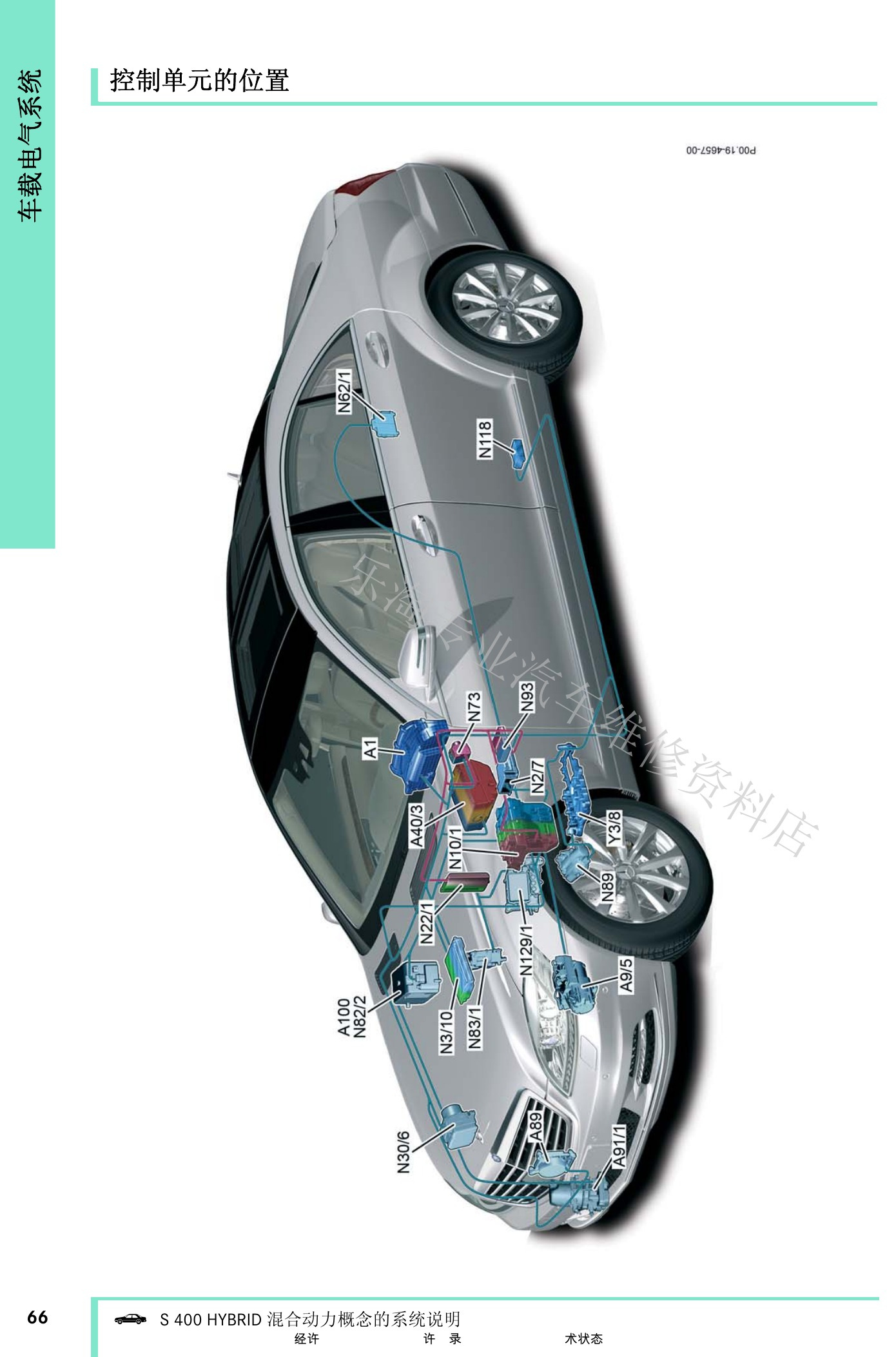

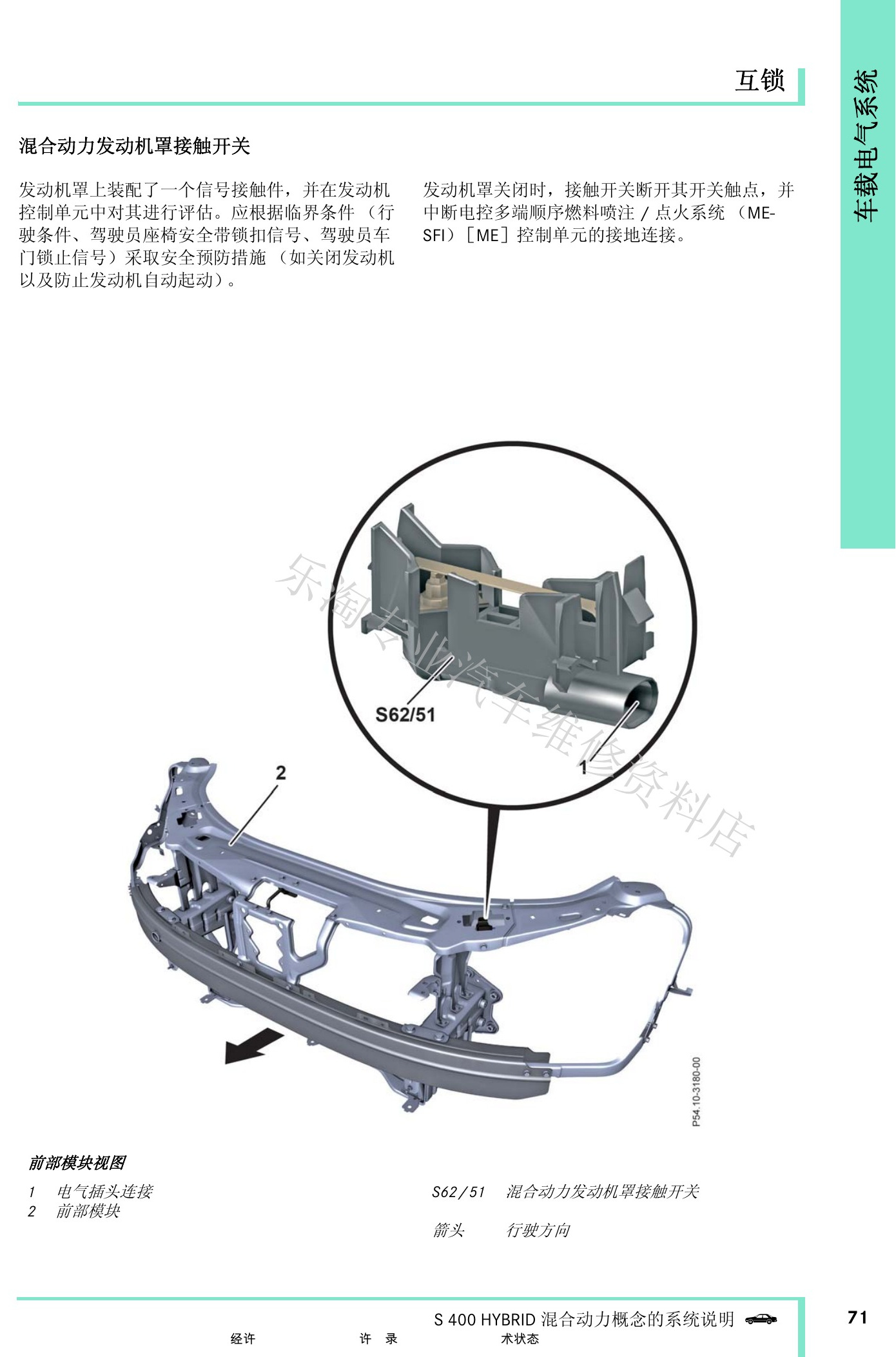

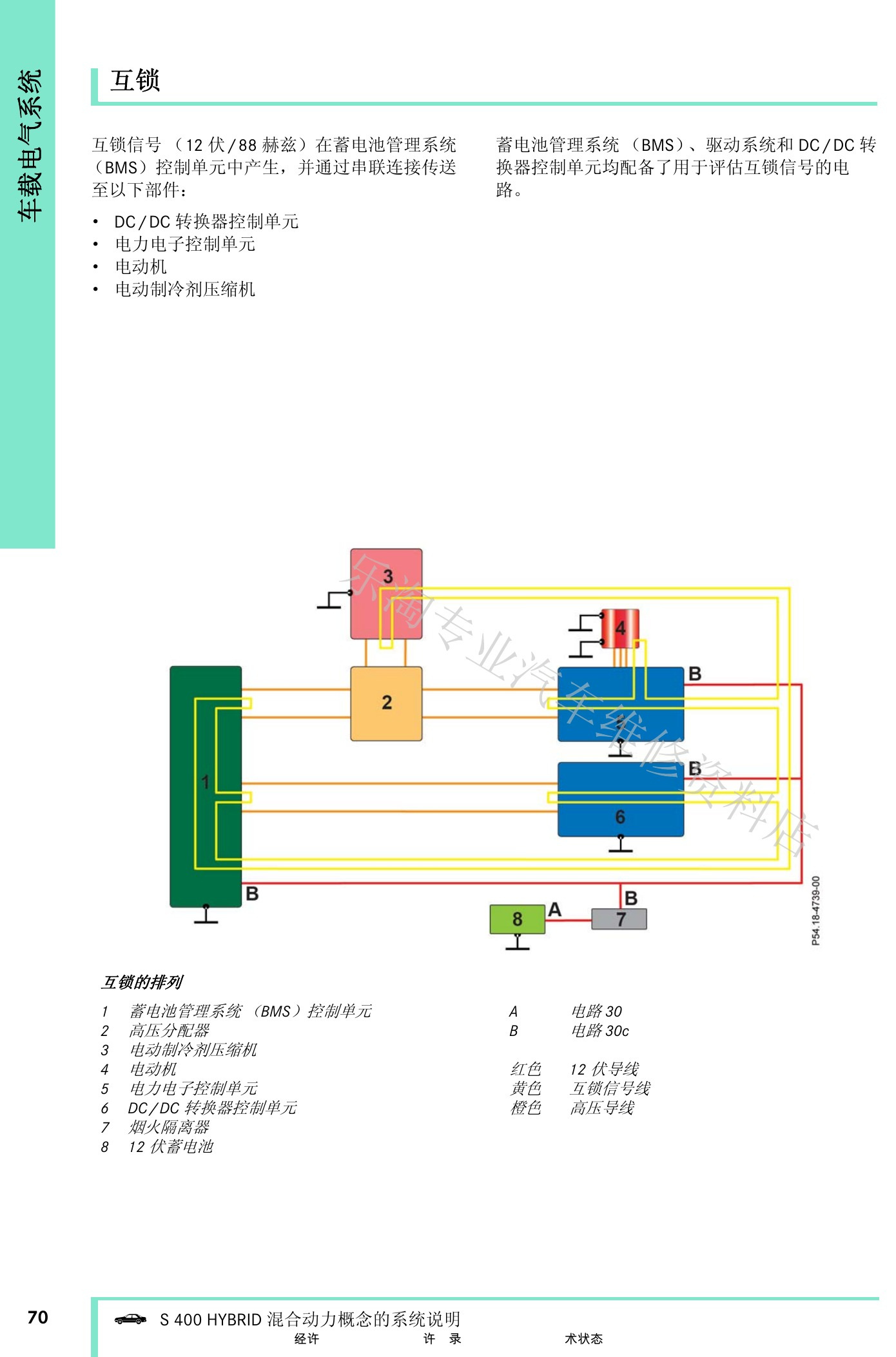

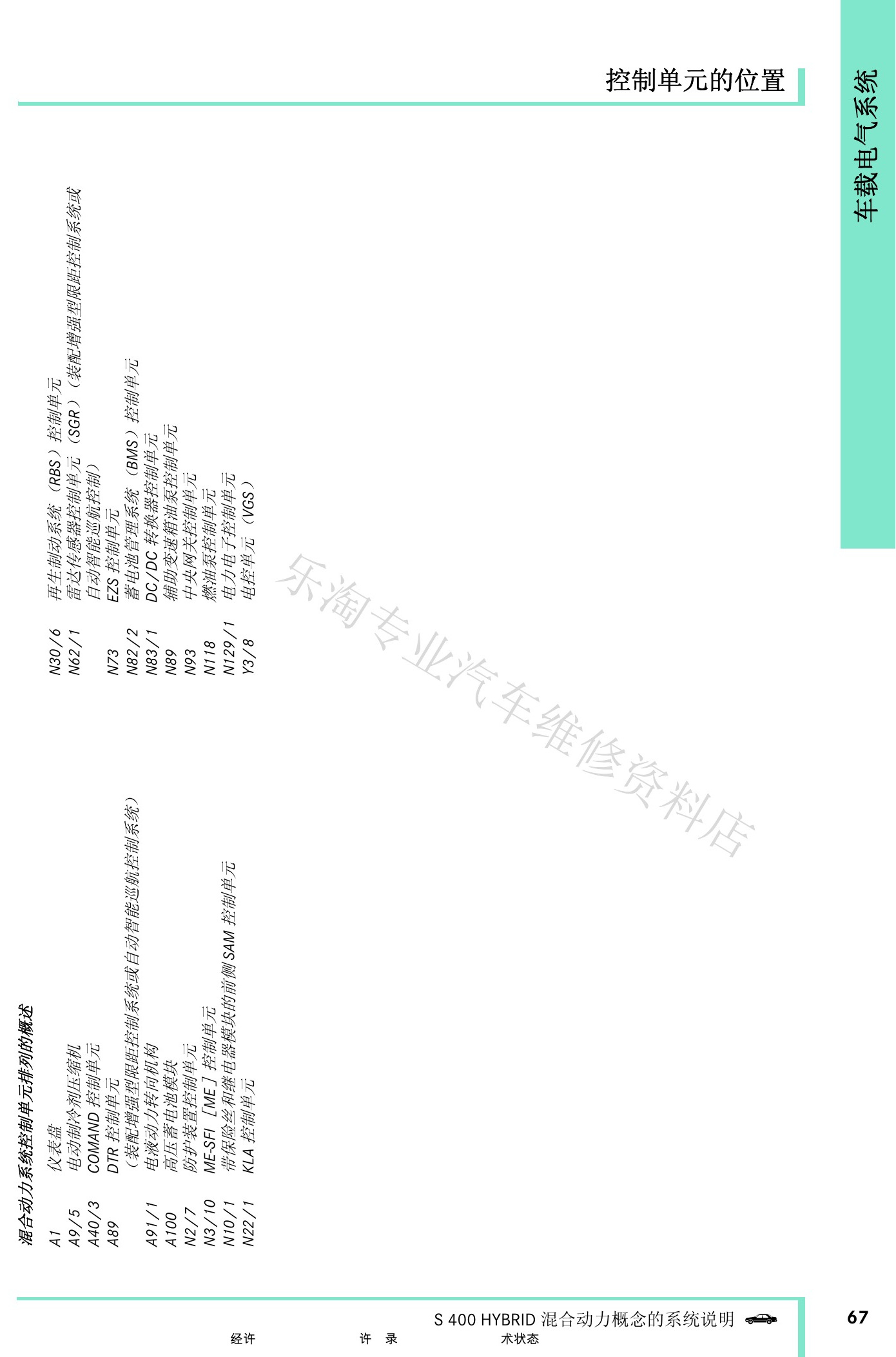

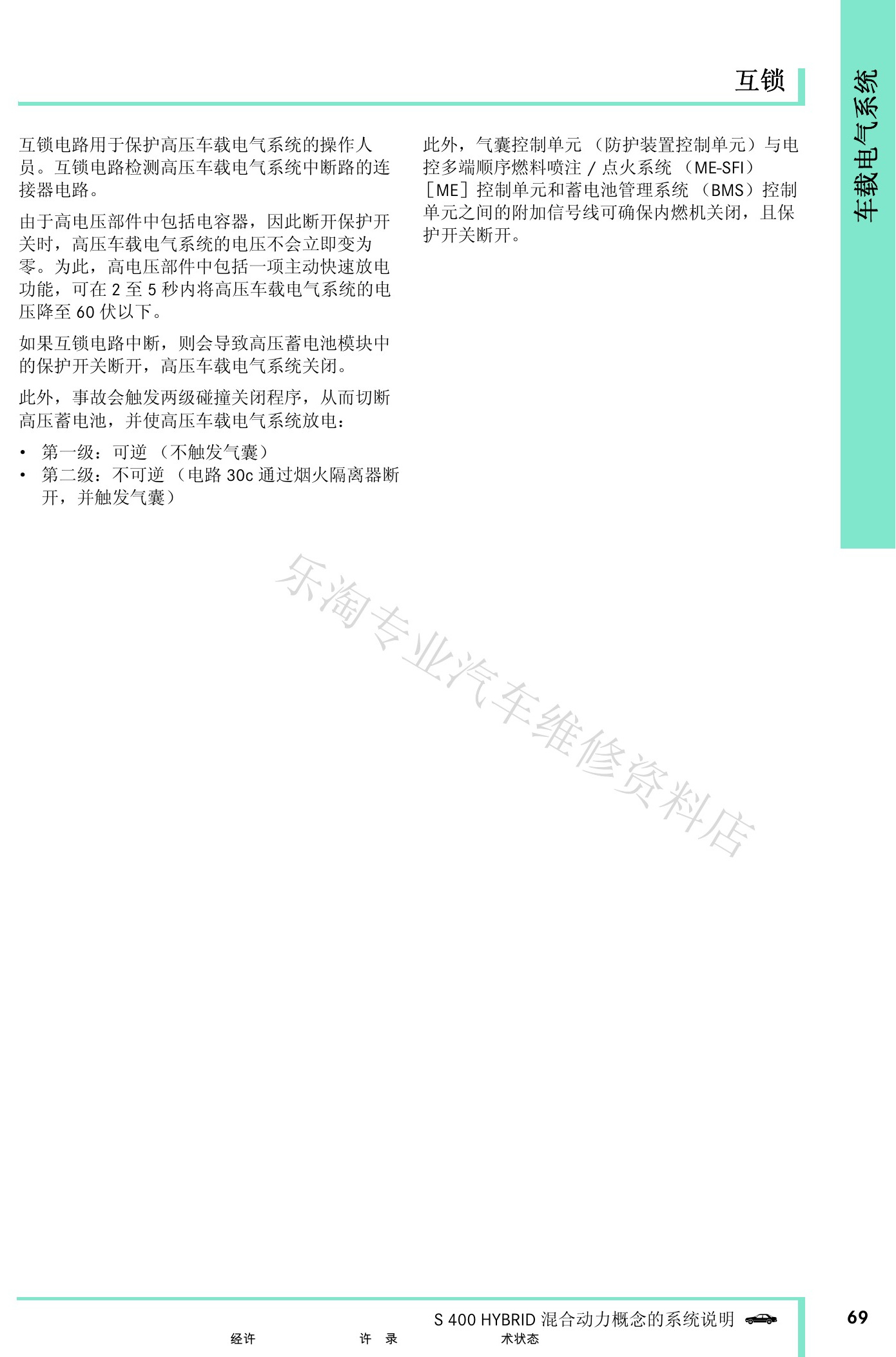

车载电气章节给出控制单元位置、高压与12V网络连接以及互锁回路，帮助理解高压蓄电池、电力电子和低压系统之间的供能及安全监测。

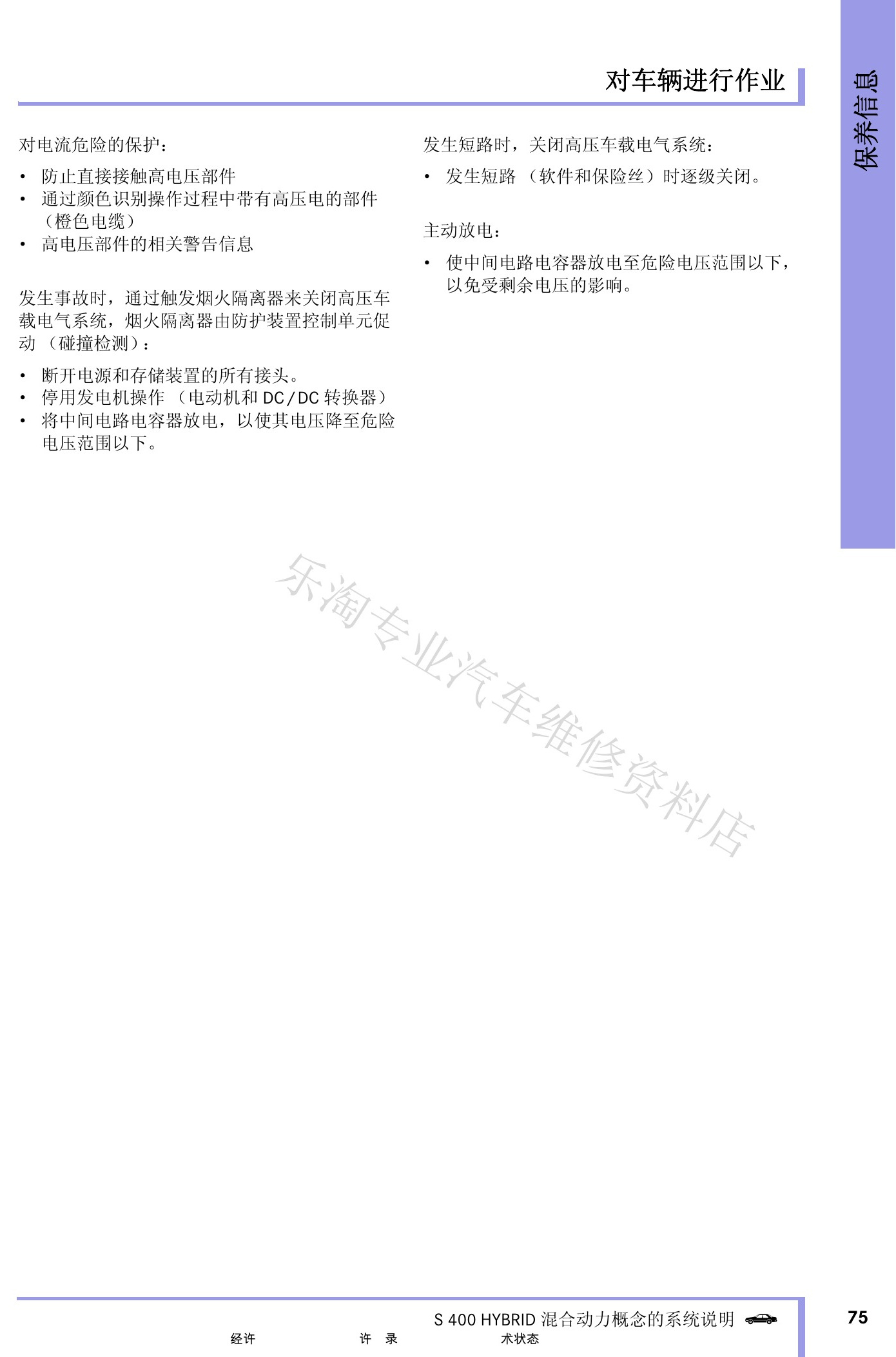

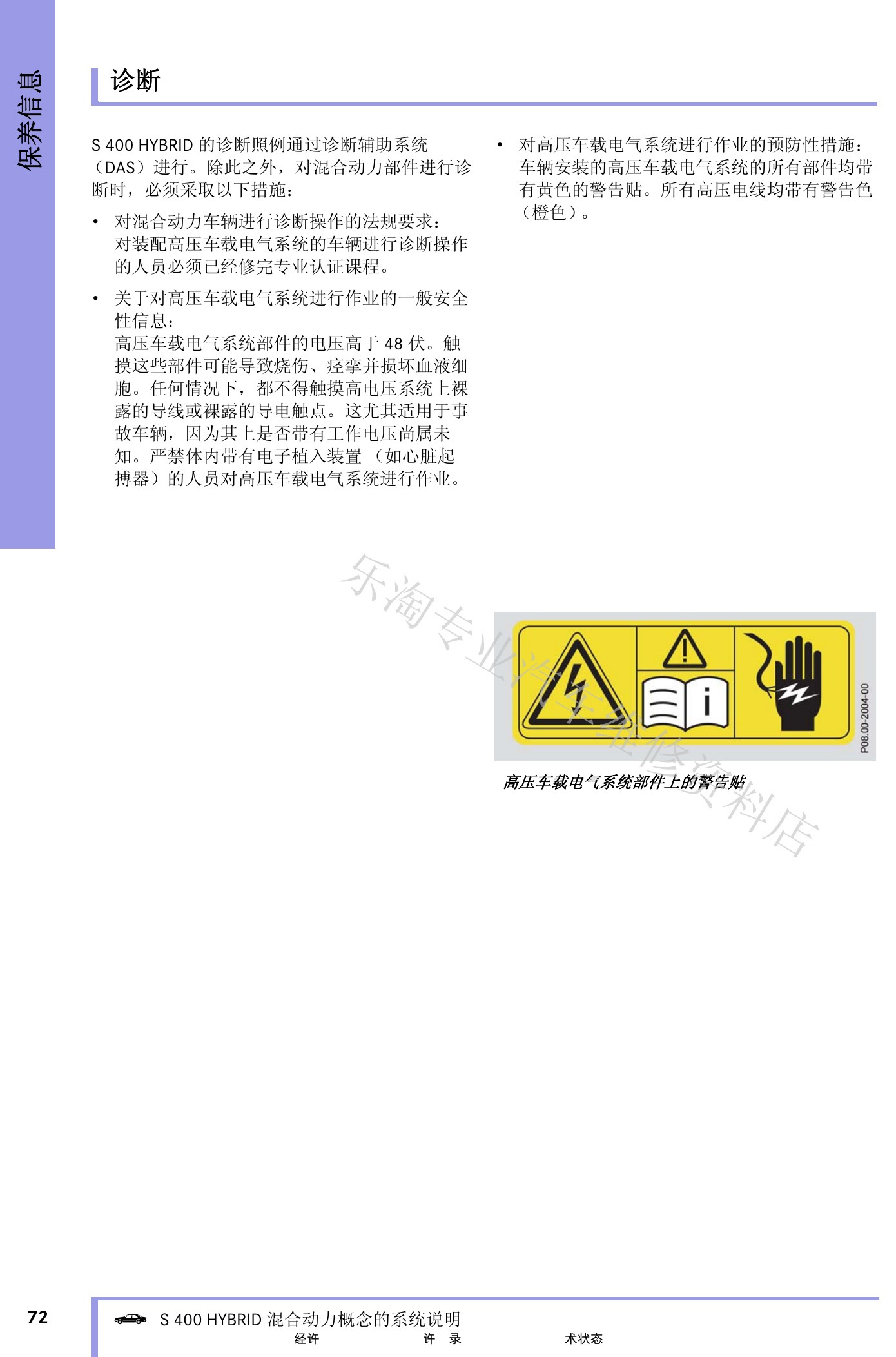

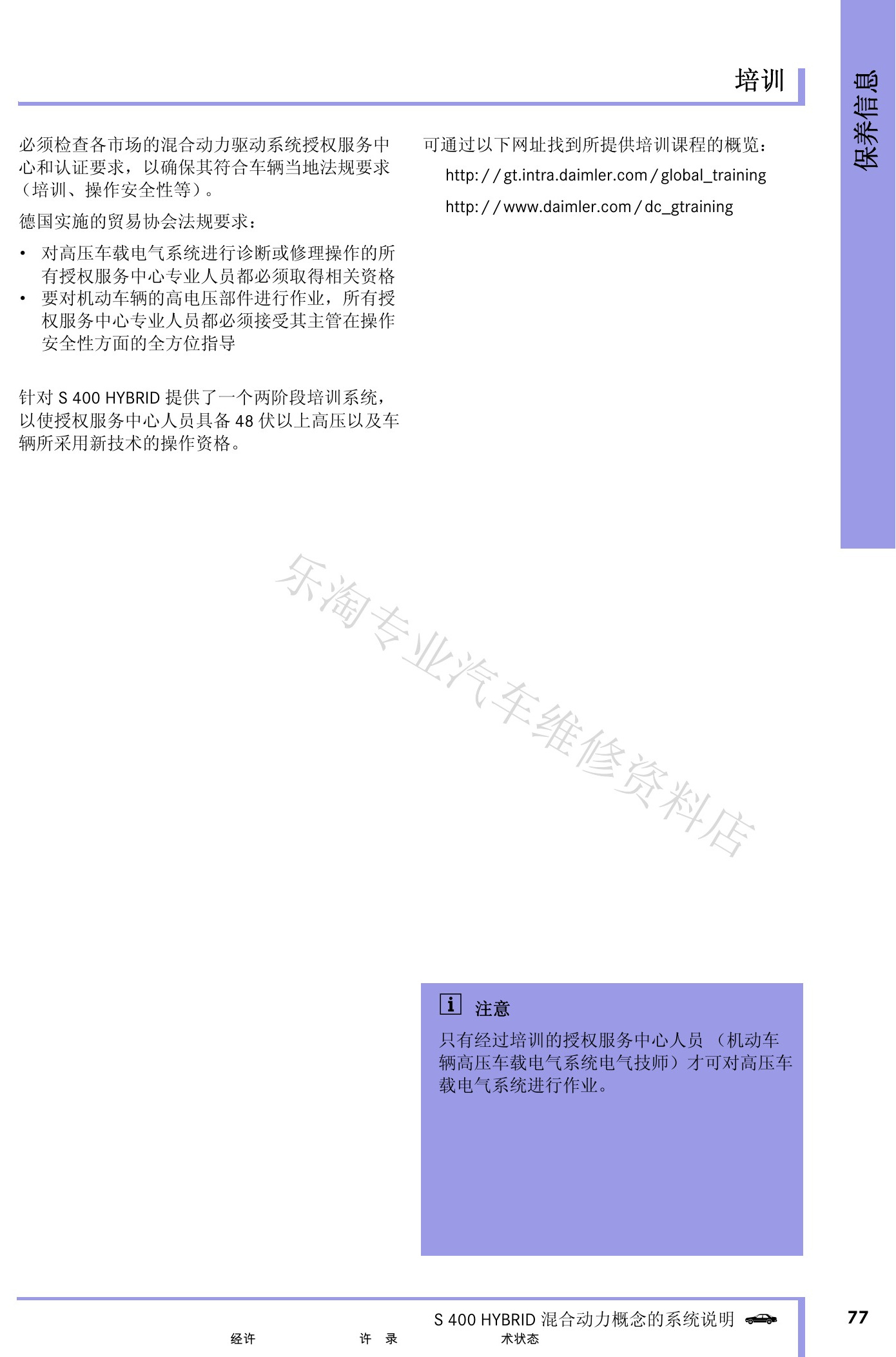

八、诊断、断电与人员要求

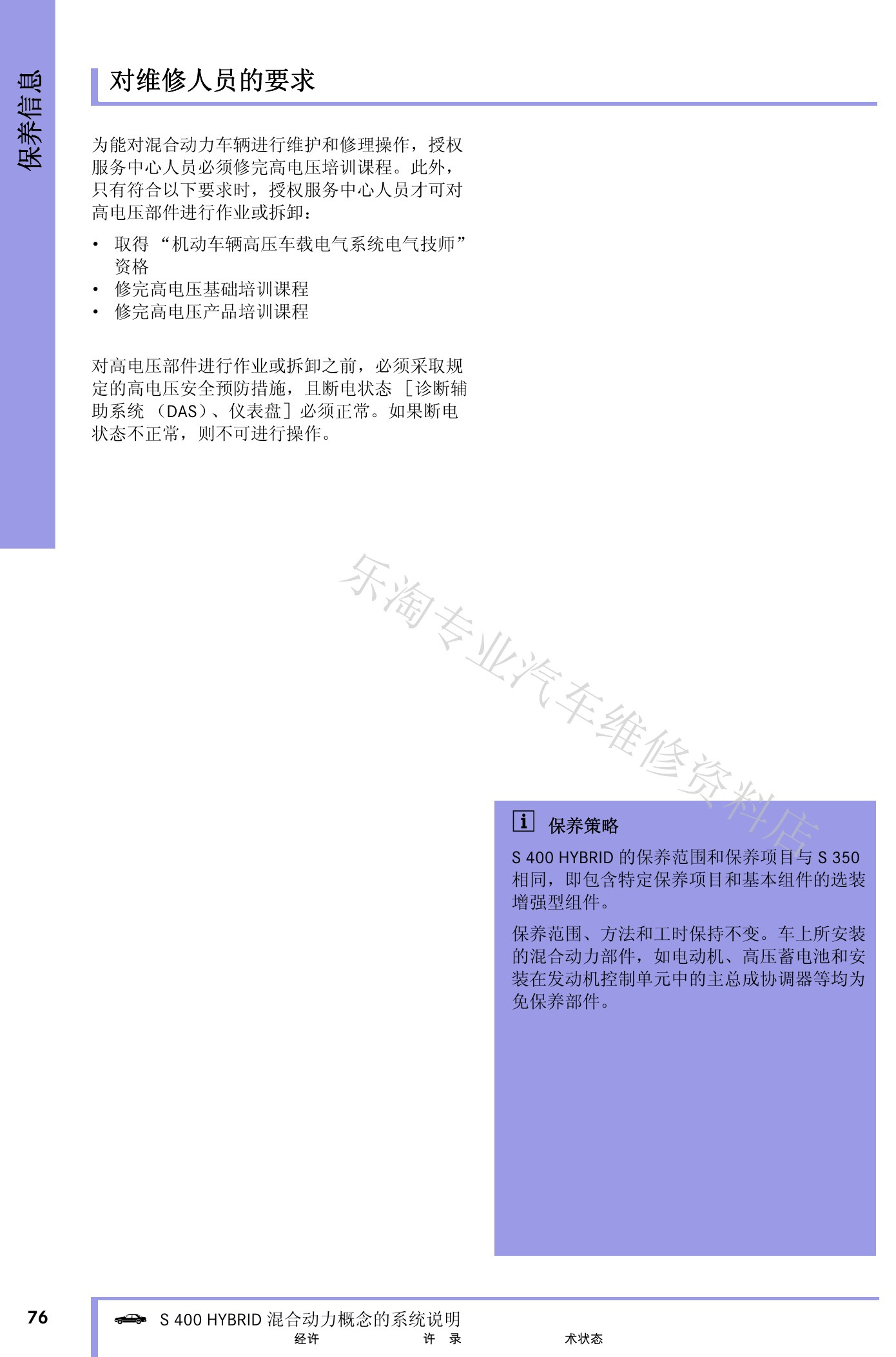

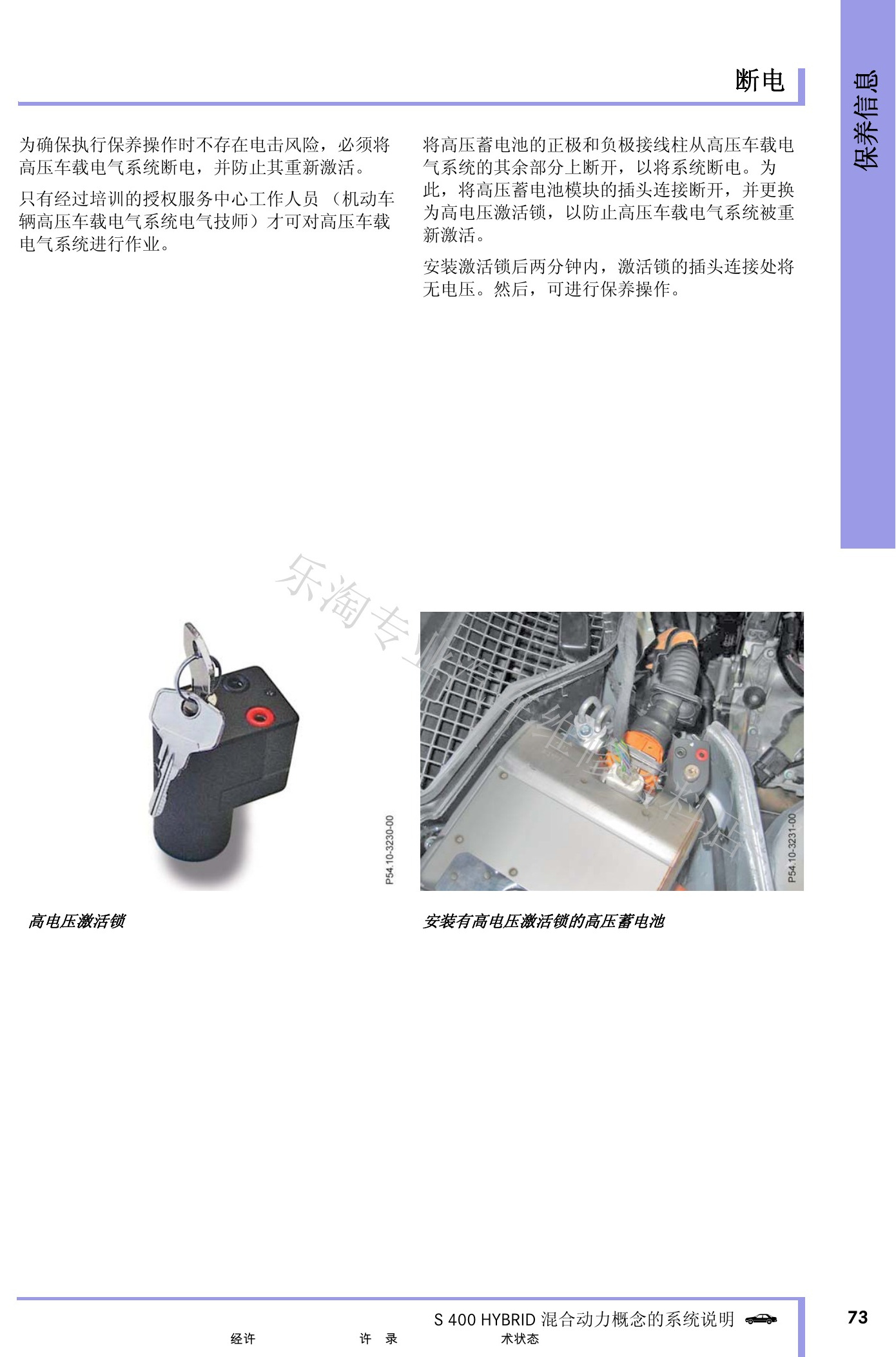

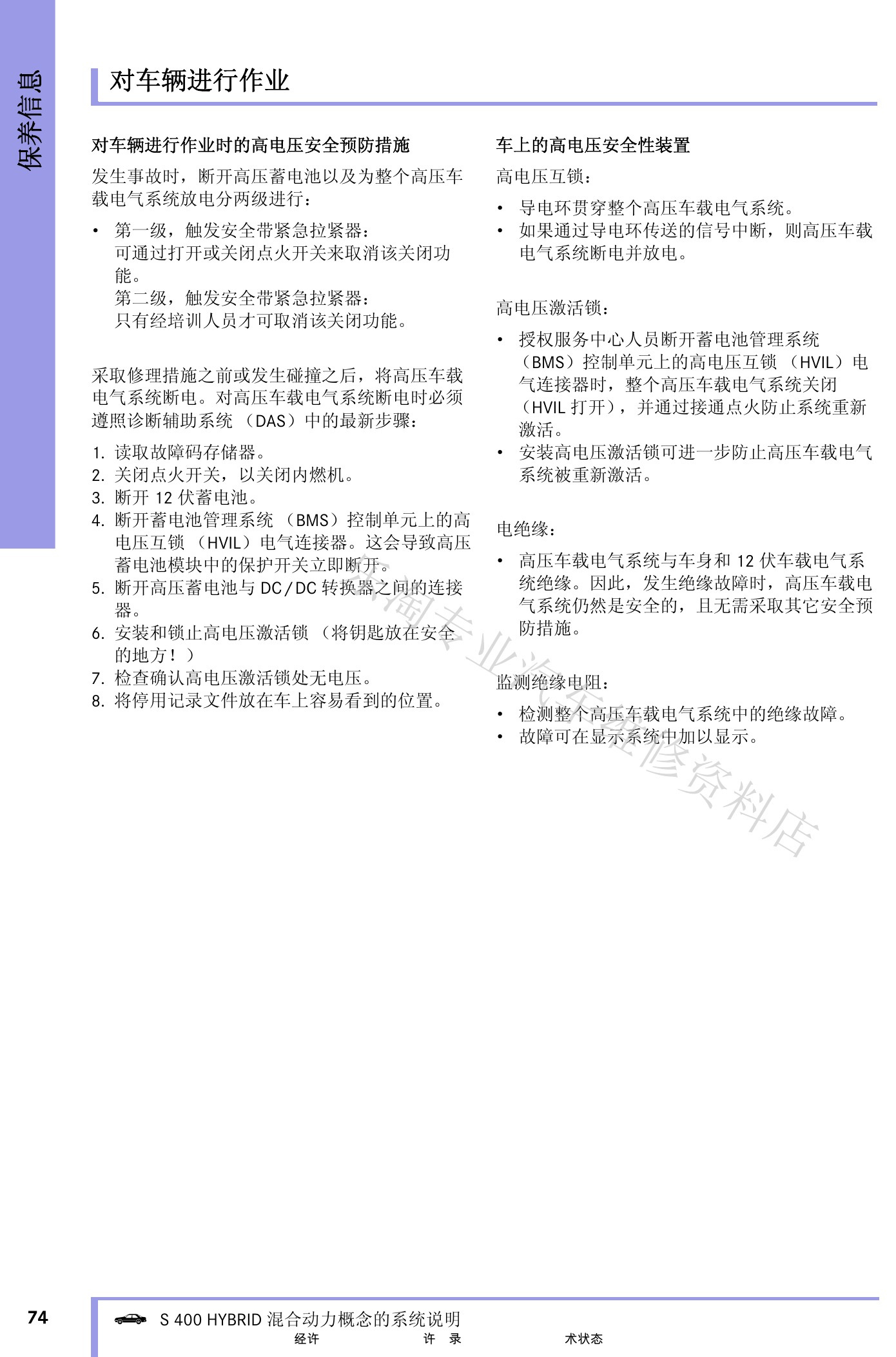

保养信息涵盖诊断、高压断电、车辆作业、维修人员资质和培训要求。高压系统作业必须遵守当前安全规程，并由经过相应培训的人员执行。

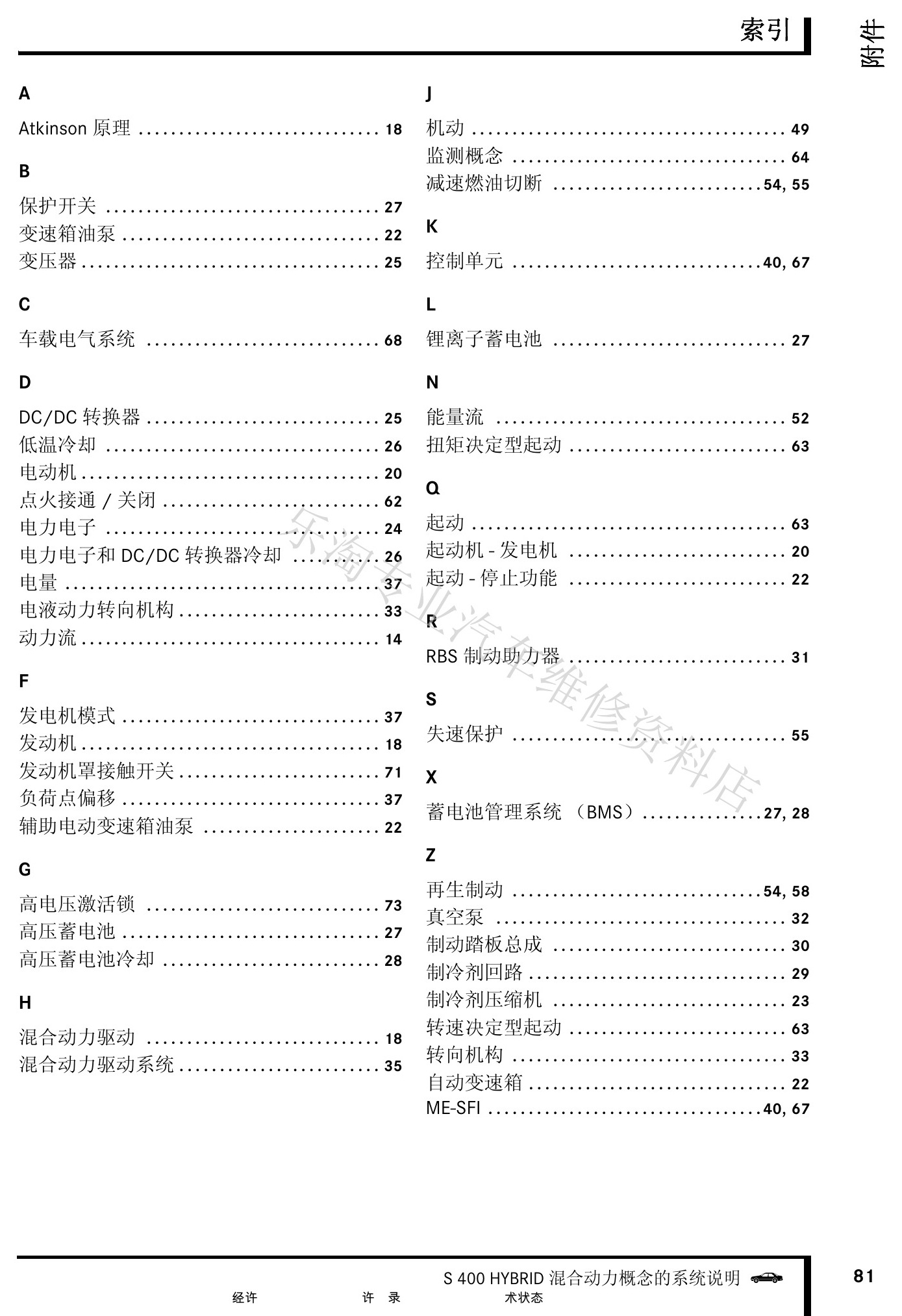

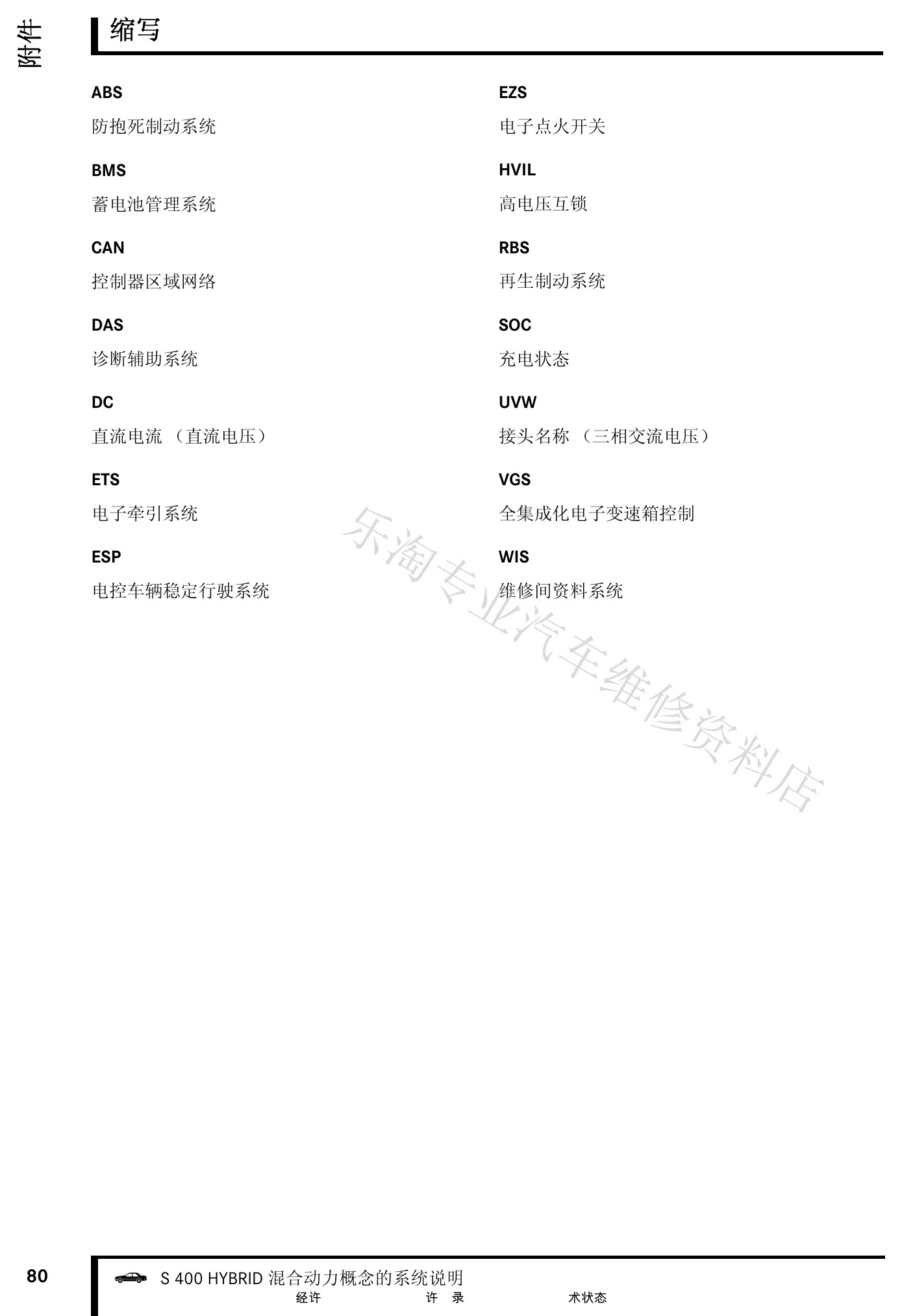

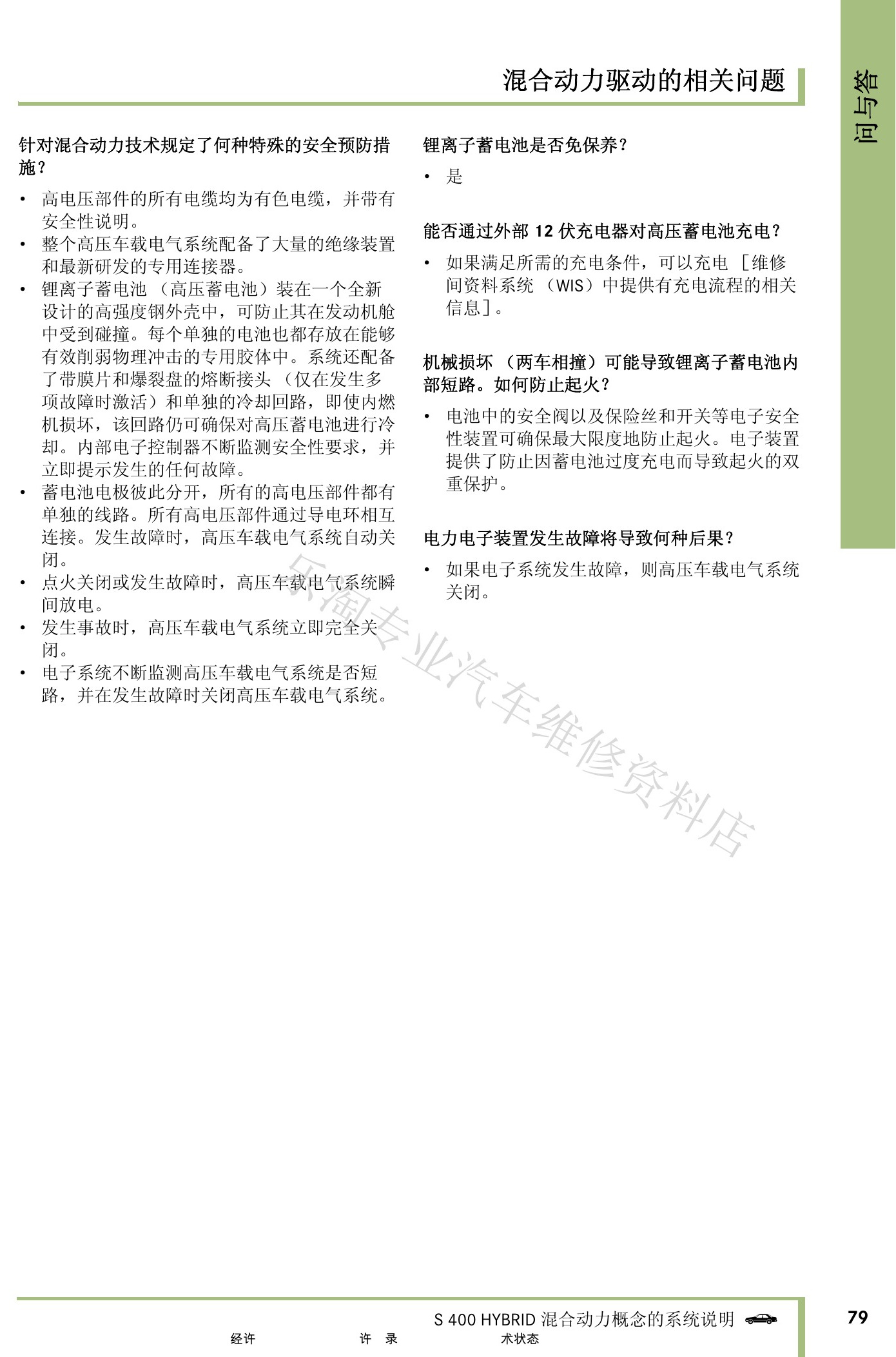

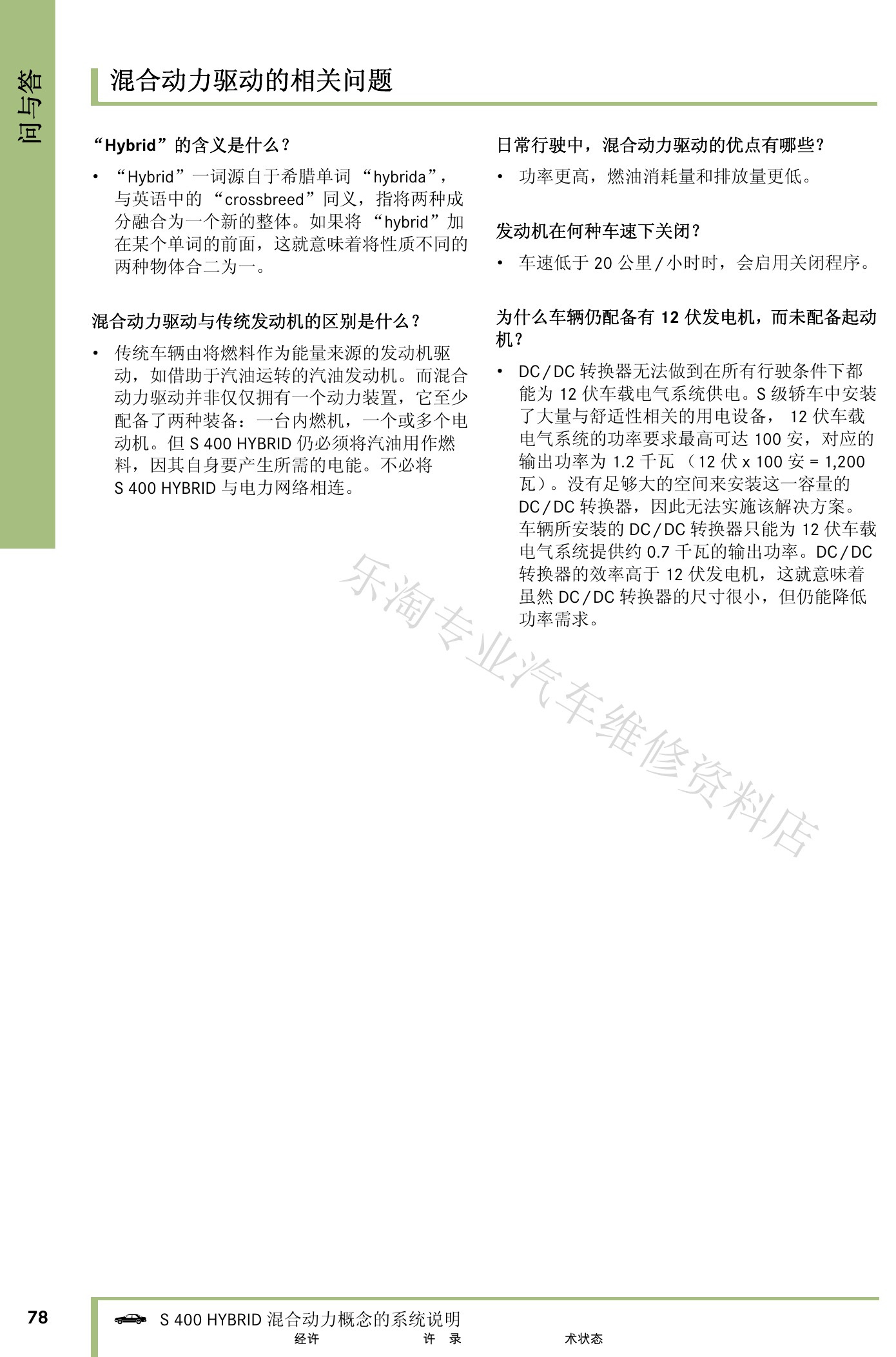

九、问答、缩写与索引

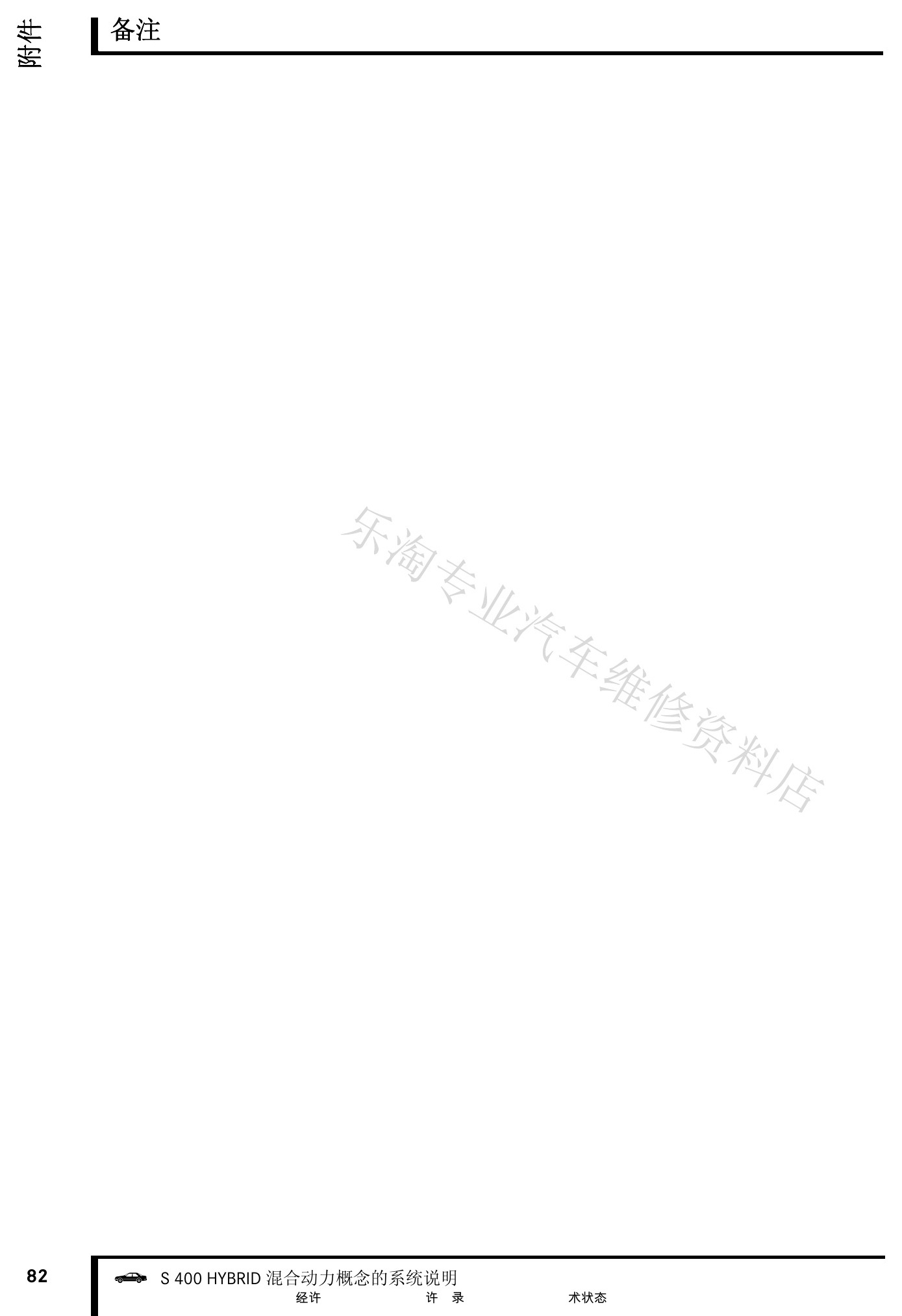

末尾保留混合动力驱动问答、缩写、索引及备注页，方便按原资料查找术语；不对资料未覆盖的故障作推断。
