奔驰S级W222本篇聚焦“底盘控制系统”，保留功能说明、系统框图、部件位置与必要的代表性部件页面。制动、转向、悬挂和稳定控制共享动态信息，应先检查共同传感和通信。

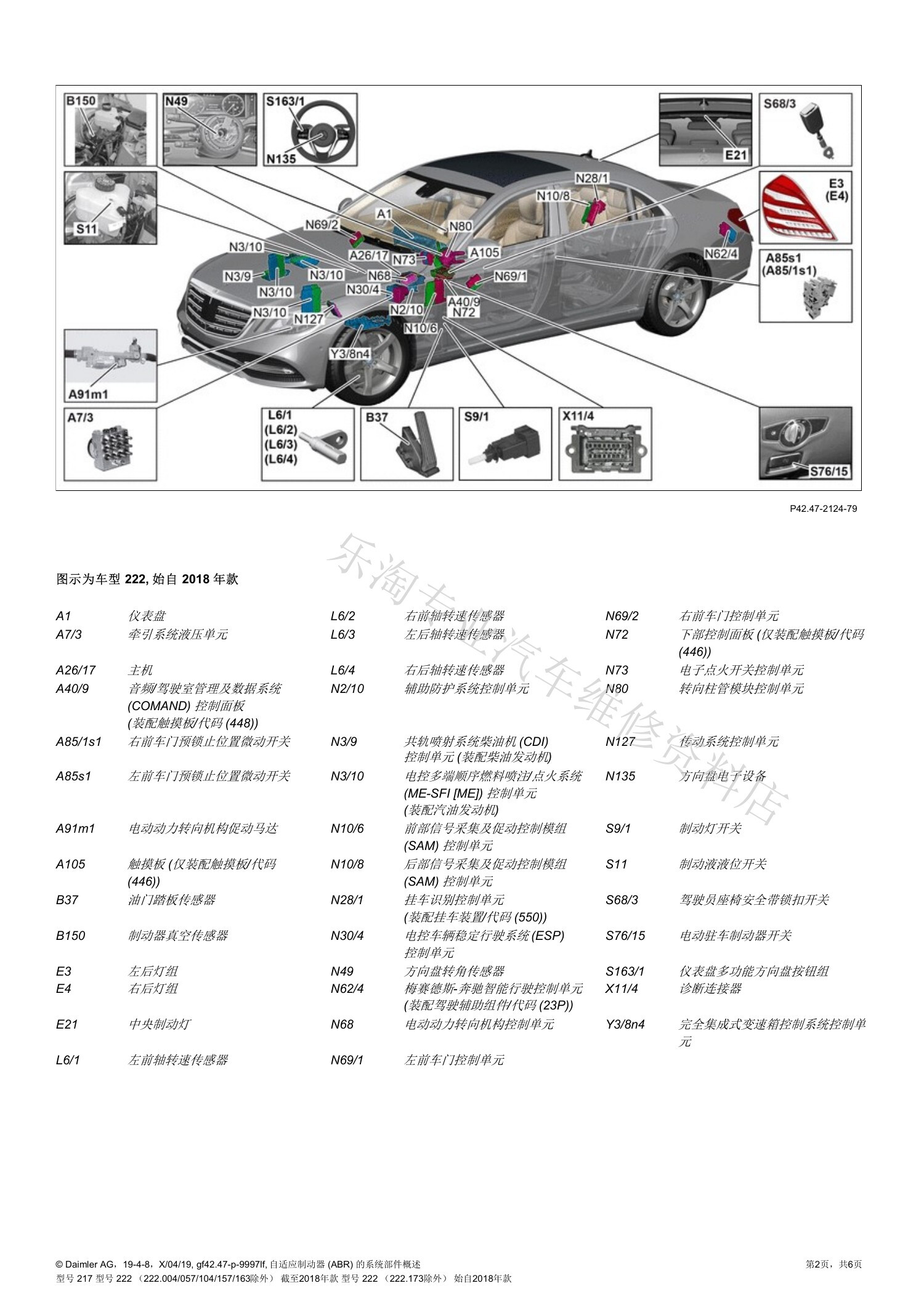

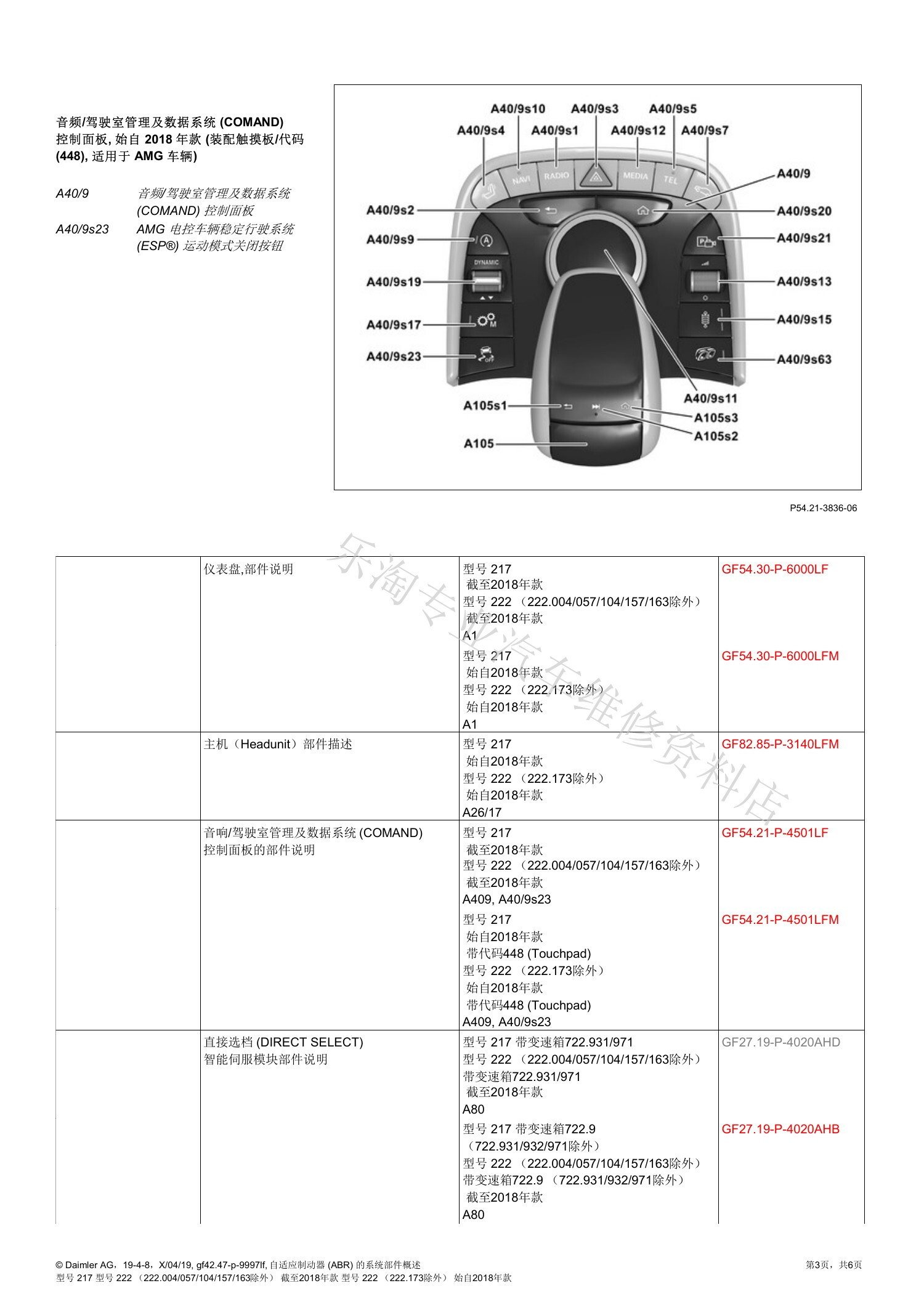

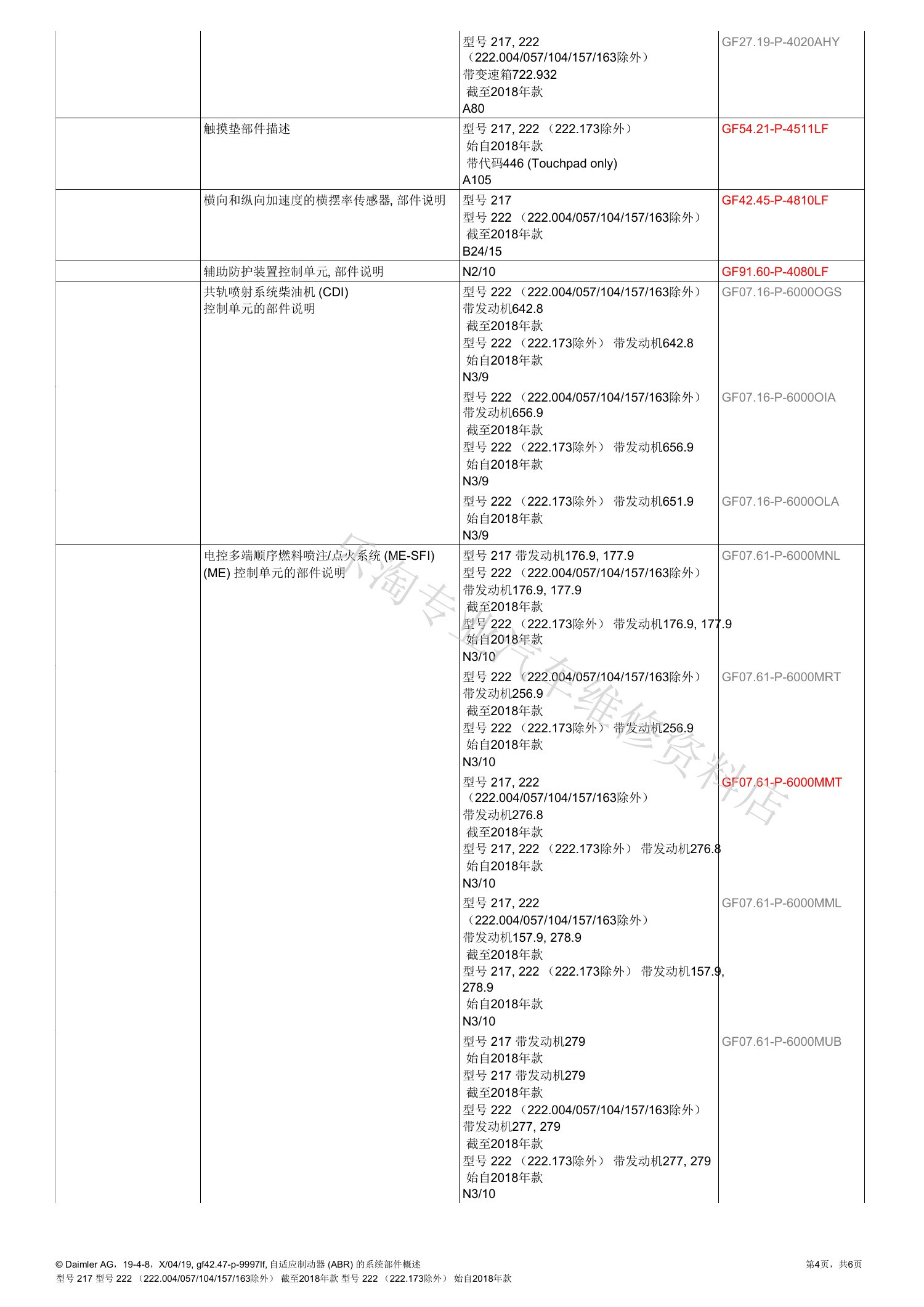

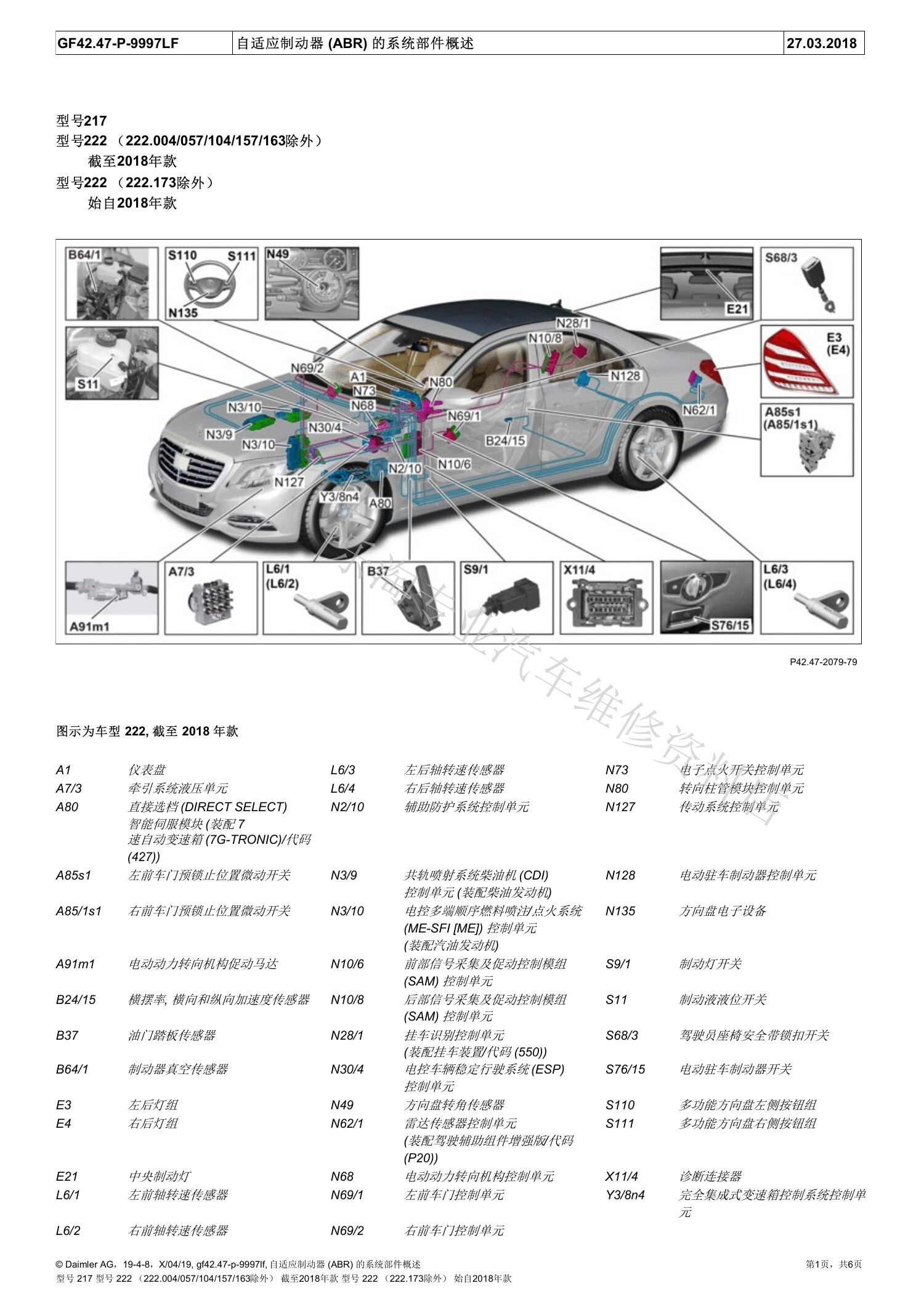

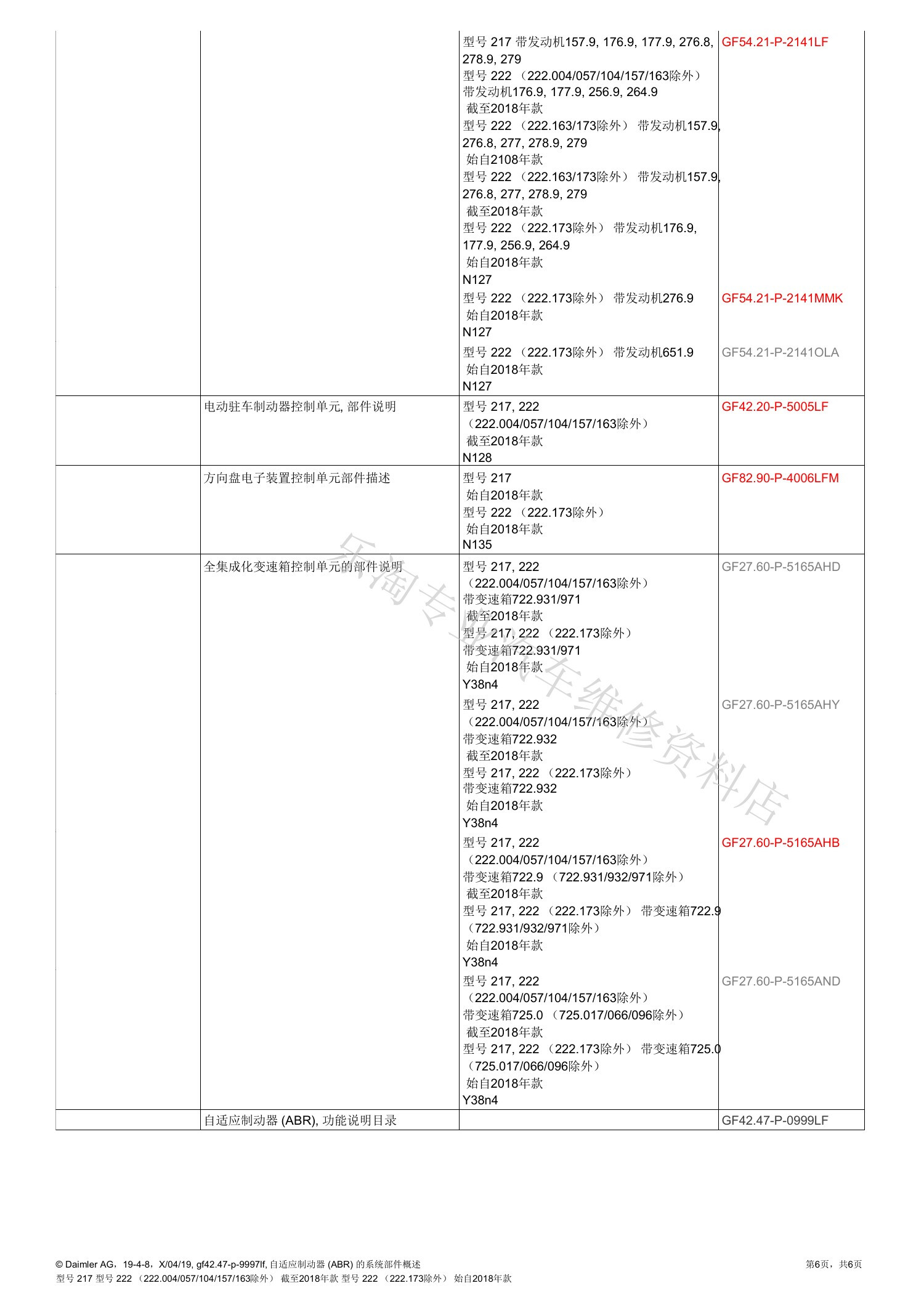

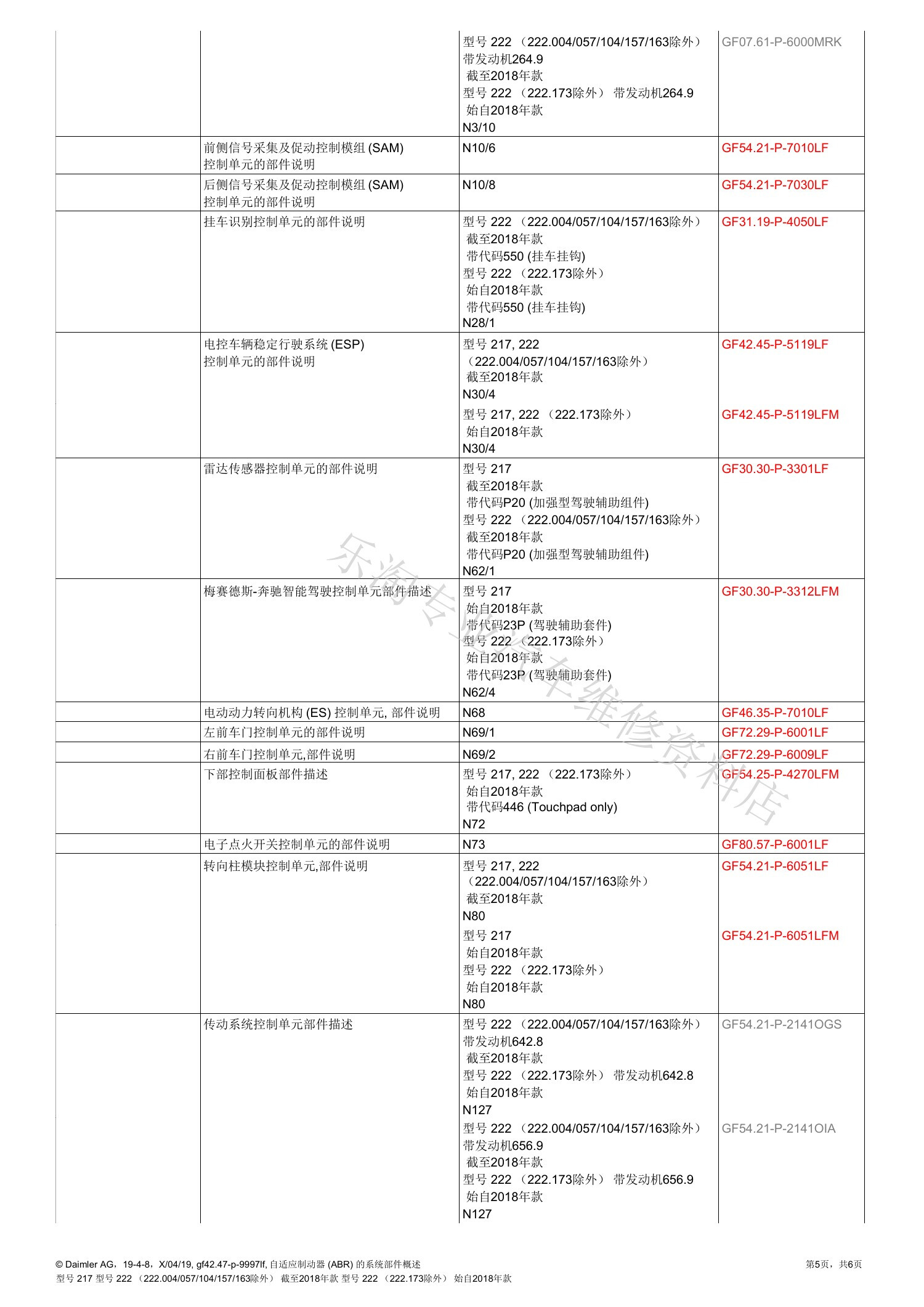

一、自适应制动器 ABR -系统部件
以下页面对应“自适应制动器 ABR -系统部件”，请结合页内适用车型、生产日期和装备代码阅读。

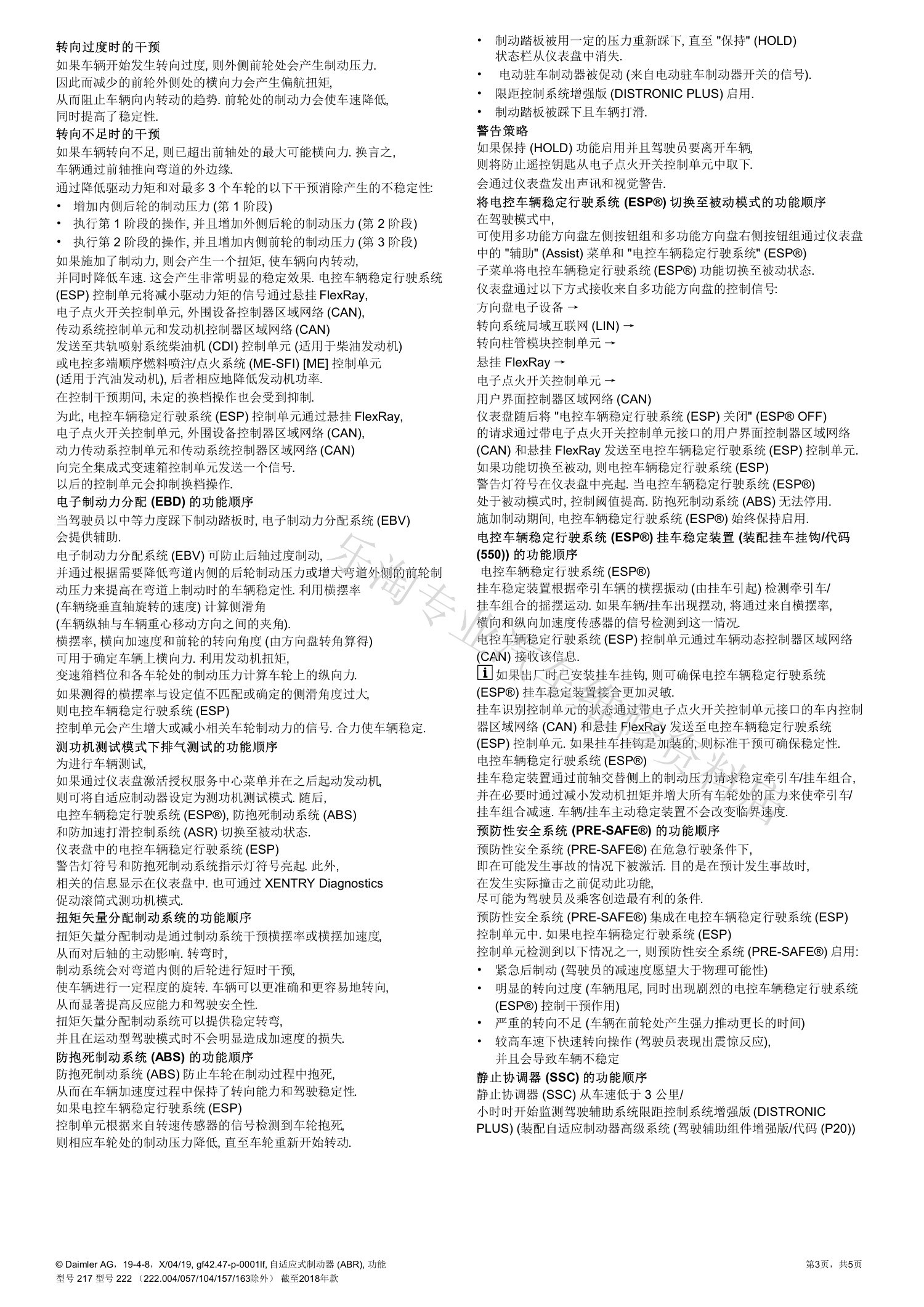

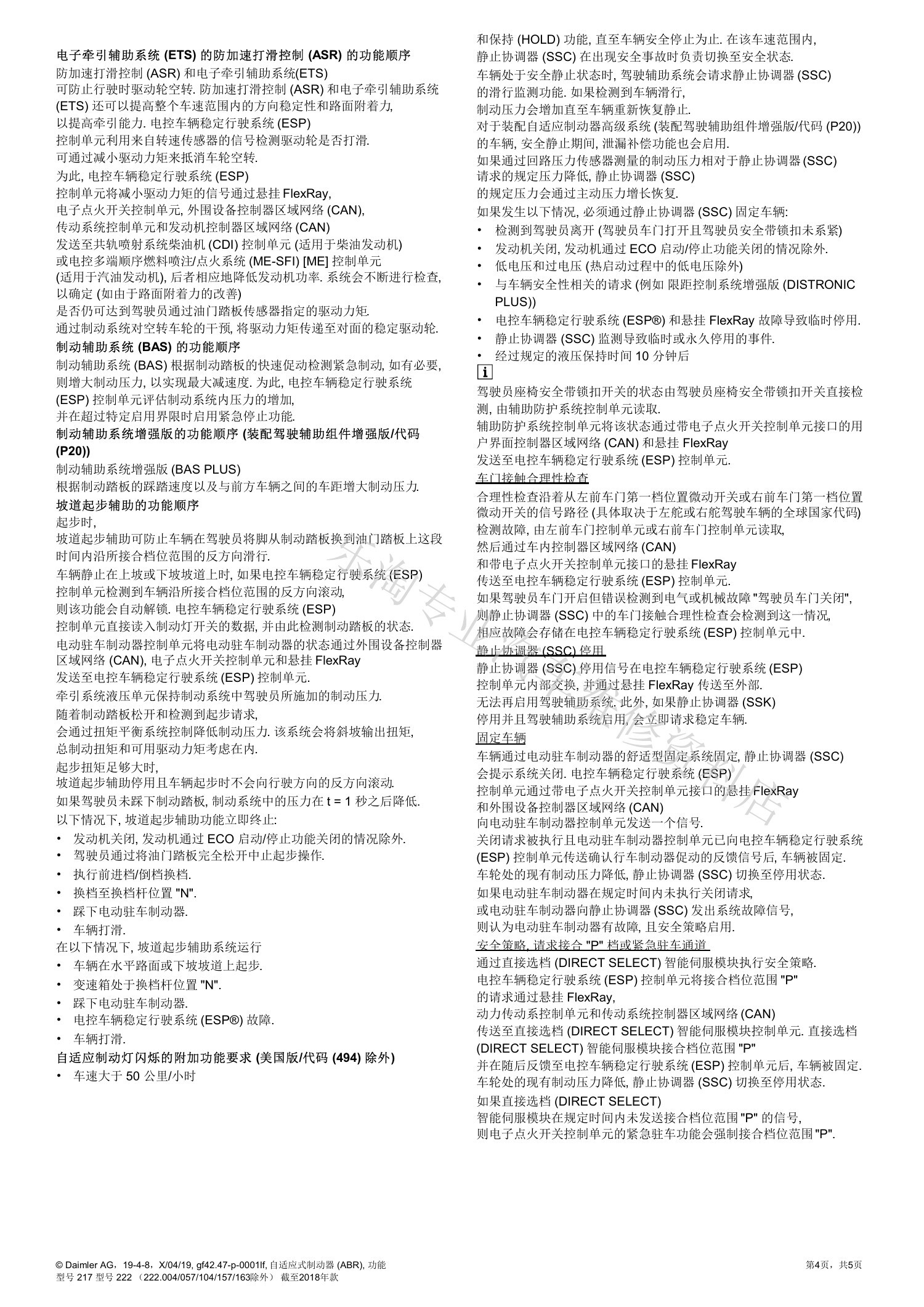

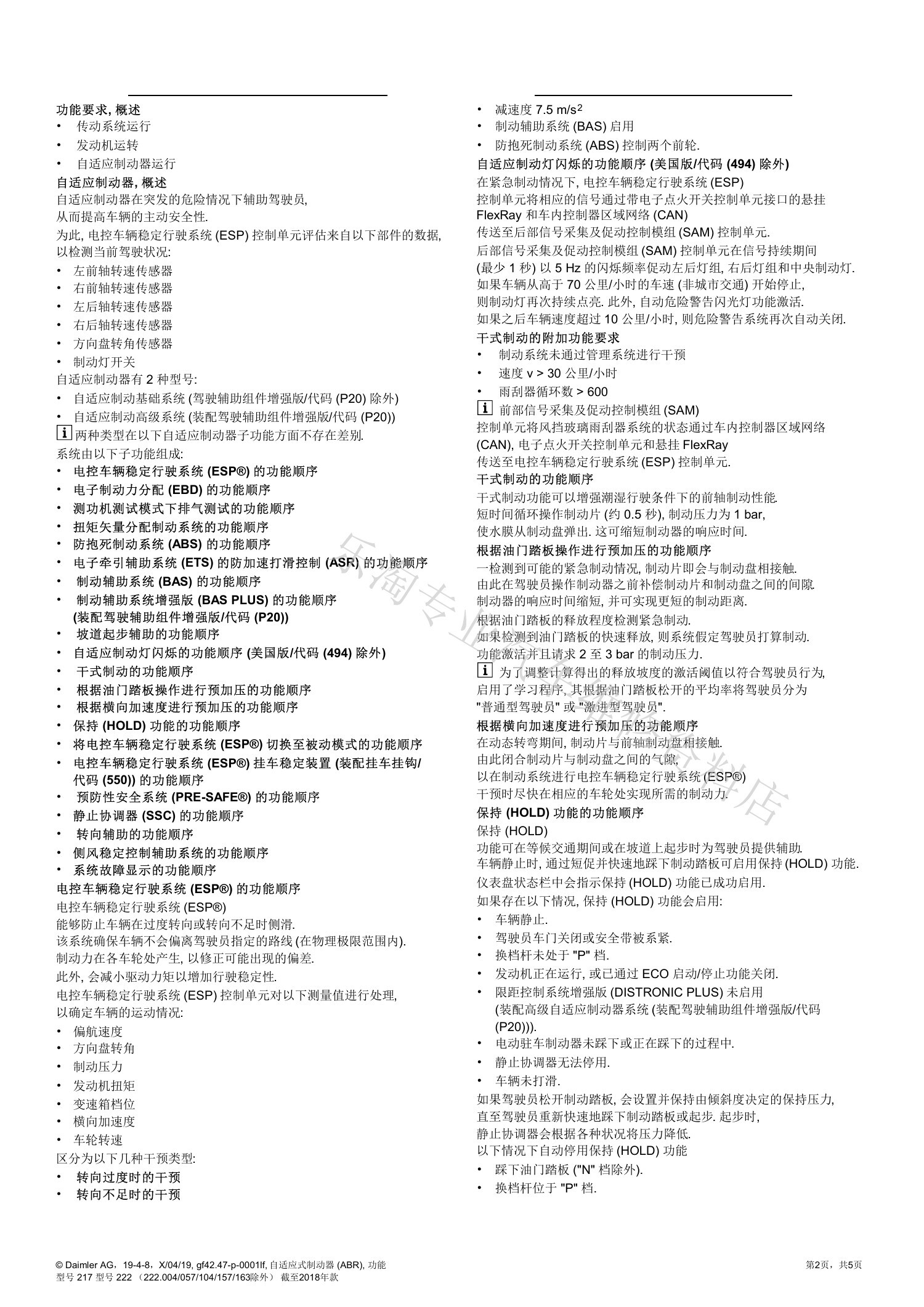

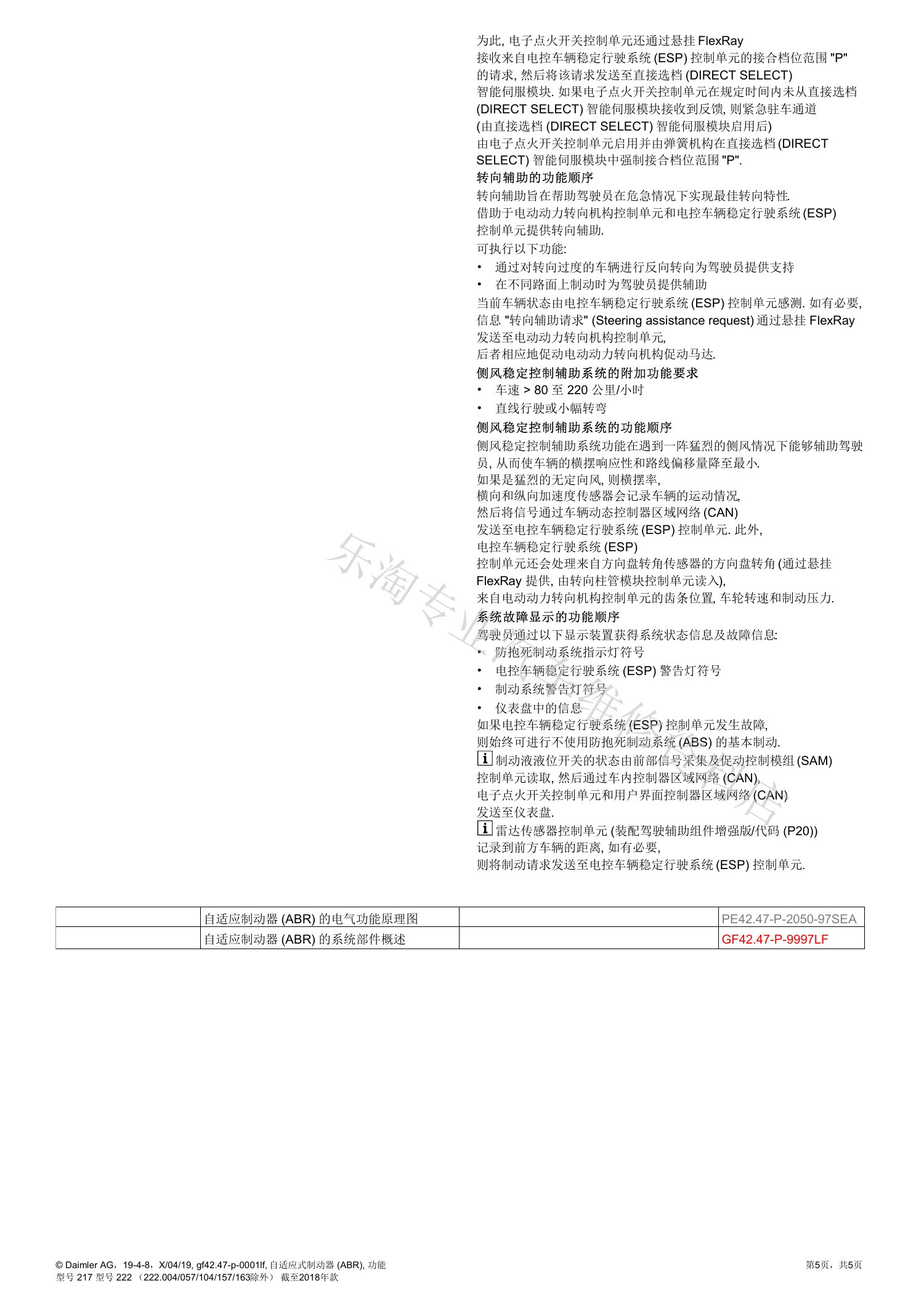

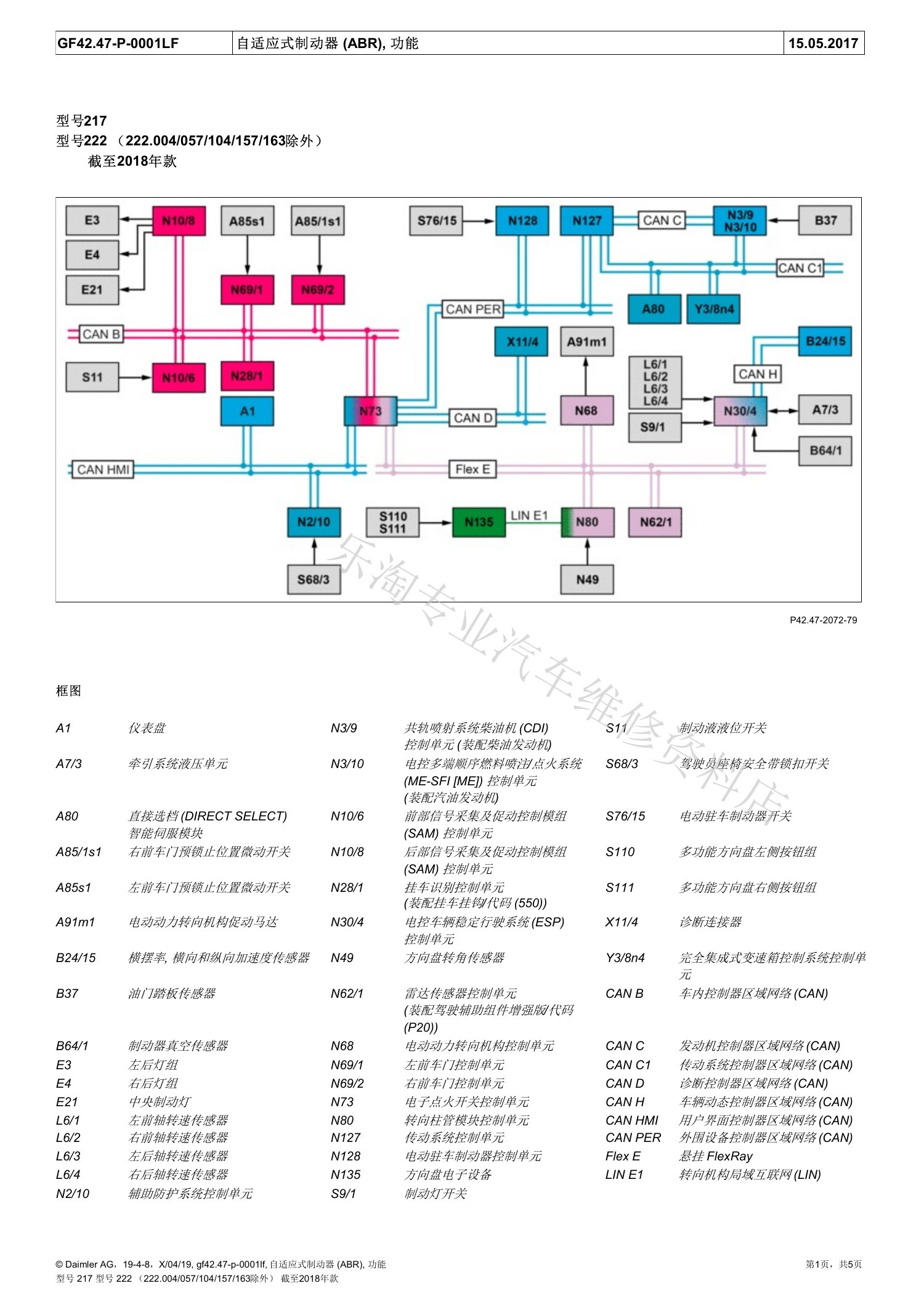

二、自适应式制动器 ABR -功能
以下页面对应“自适应式制动器 ABR -功能”，请结合页内适用车型、生产日期和装备代码阅读。

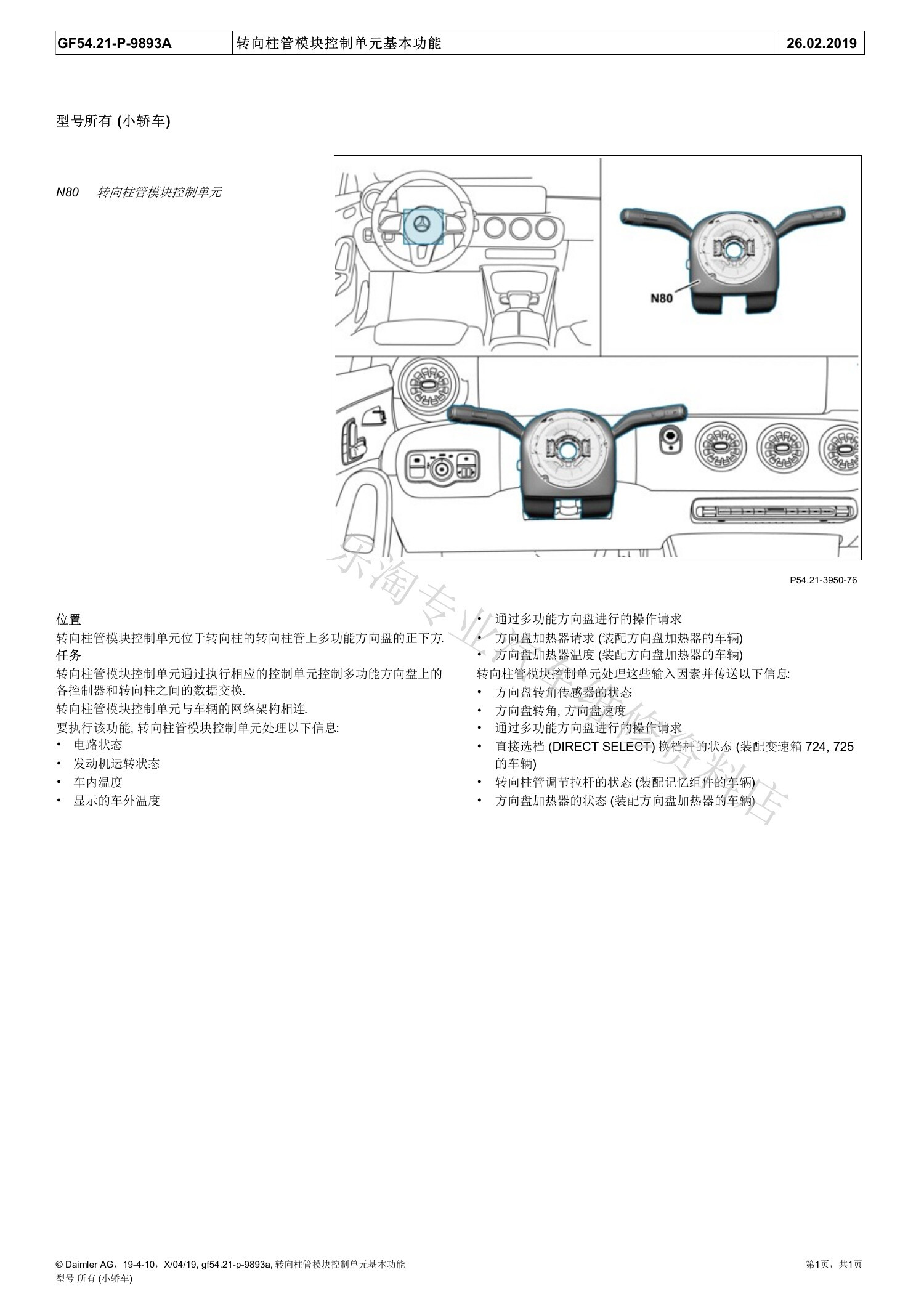

三、转向柱管模块控制单元-功能
以下页面对应“转向柱管模块控制单元-功能”，请结合页内适用车型、生产日期和装备代码阅读。
四、诊断使用要点
- 核对VIN、车型代码、生产日期和车辆装备。
- 先理解系统功能与允许条件，再查部件位置和线路关系。
- 结合故障码、冻结帧、规定值、实际值和实车测量。
- 涉及安全、高压、燃油、制动或转向系统时遵守厂家安全流程。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
