奔驰W166中央控制台与冷热杯架拆装：饰板、插头和风道连接

W166中央控制台包含多个饰板、开关、插座和储物部件，冷热杯架还带有电气及空气连接。拆卸顺序错误容易折断隐藏卡扣或拉伤线束。

操作时应使用塑料饰板工具，分类保存不同位置的螺钉，并为容易混淆的插头和走线做好标记。

一、保护中控区域并释放上部饰件

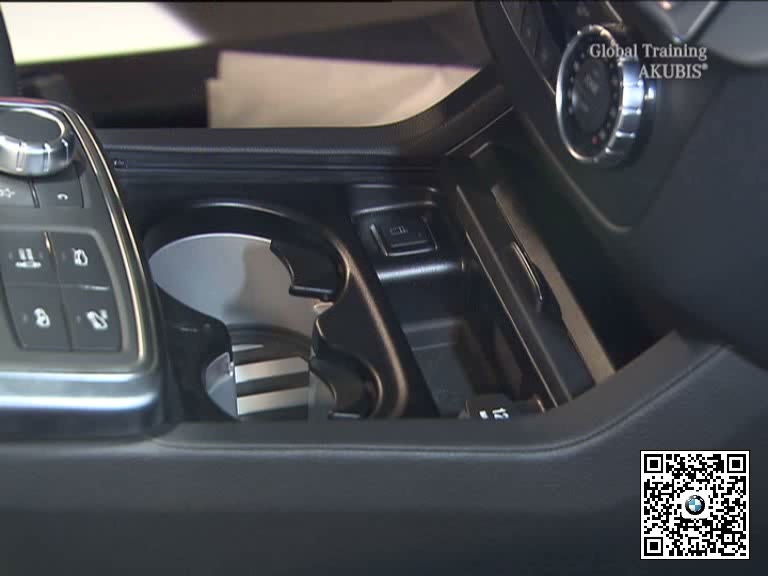

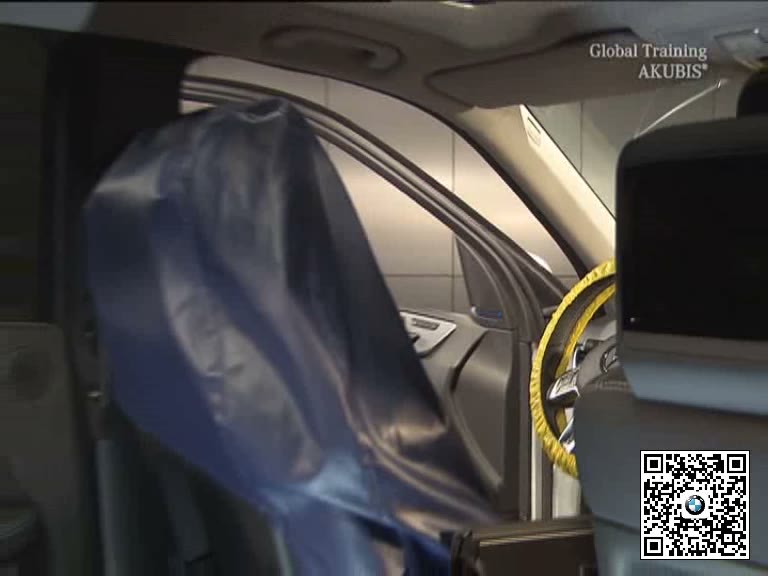

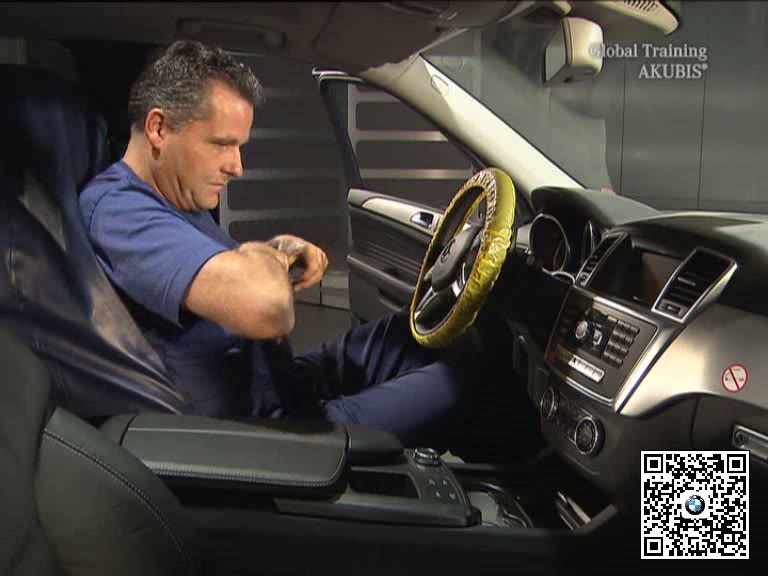

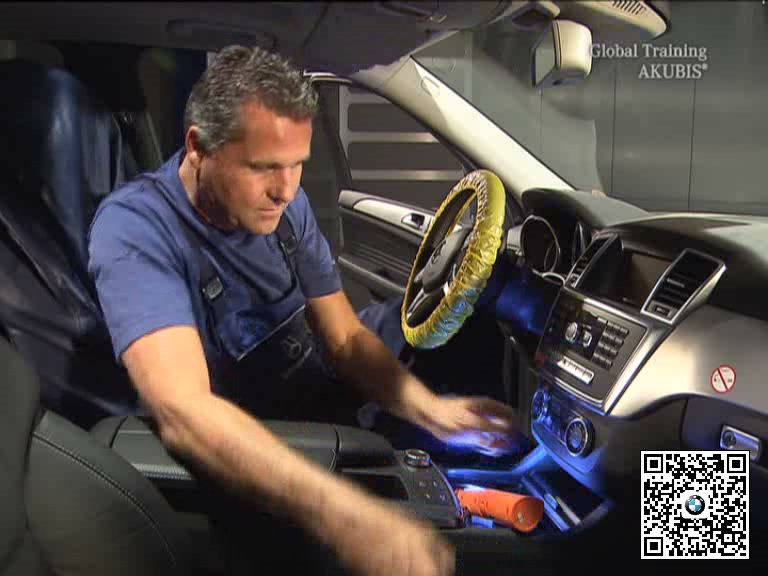

关闭点火开关，保护换挡杆、木饰或高亮表面。从规定缺口依次释放控制面板、换挡区域和杯架周围的上部饰件。

二、拆除储物部件和隐藏固定

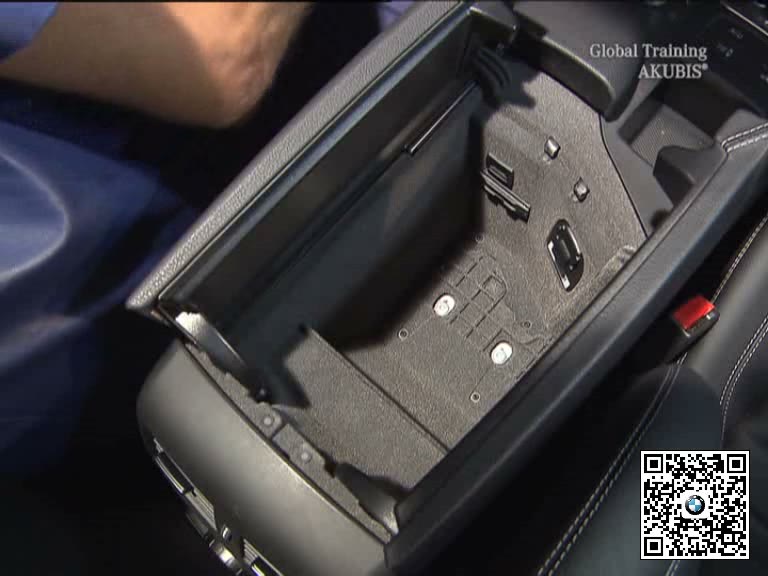

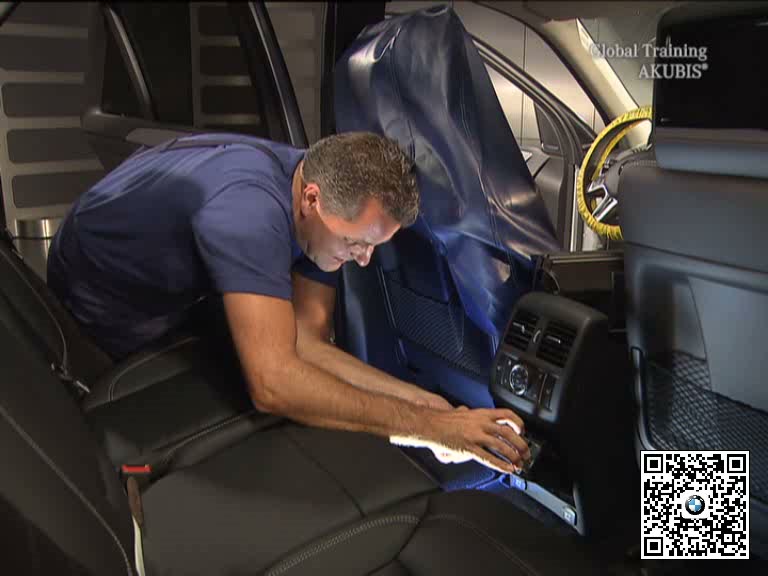

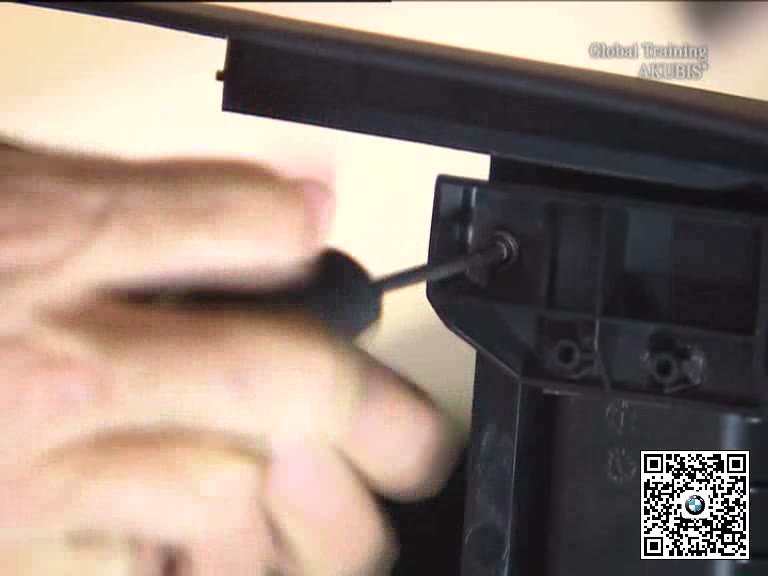

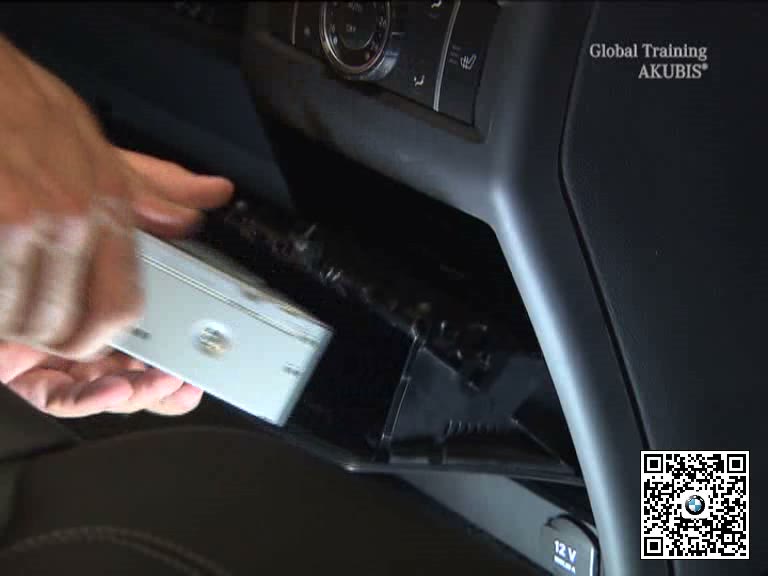

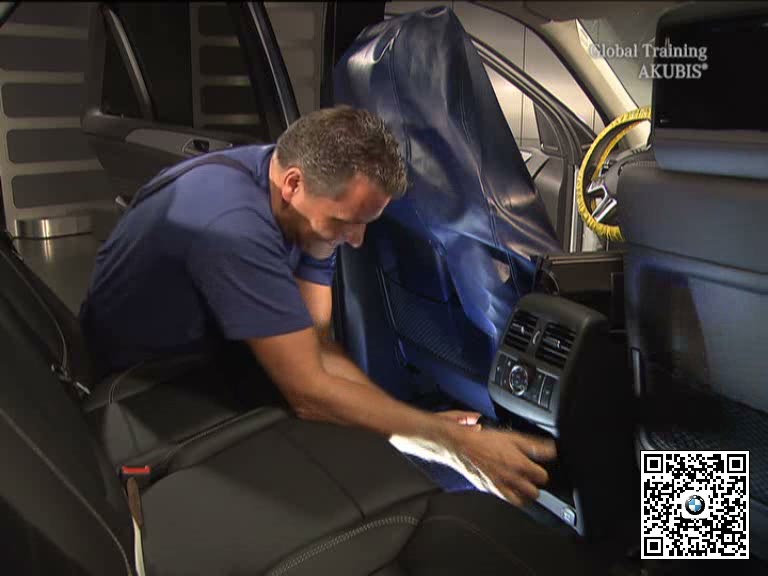

打开储物区域并拆下可见及隐藏固定件，逐层移开覆盖。确认中央控制台前后部固定均已解除，再移动控制台主体。

三、断开杯架插头和空气连接

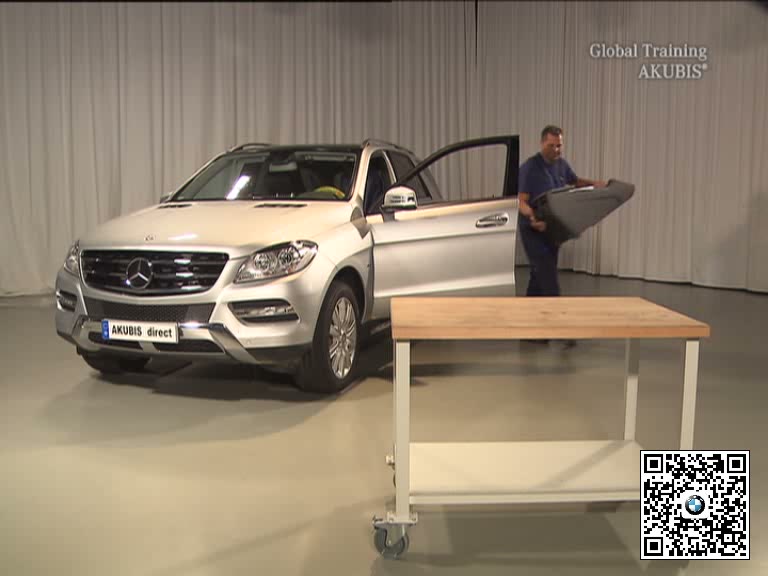

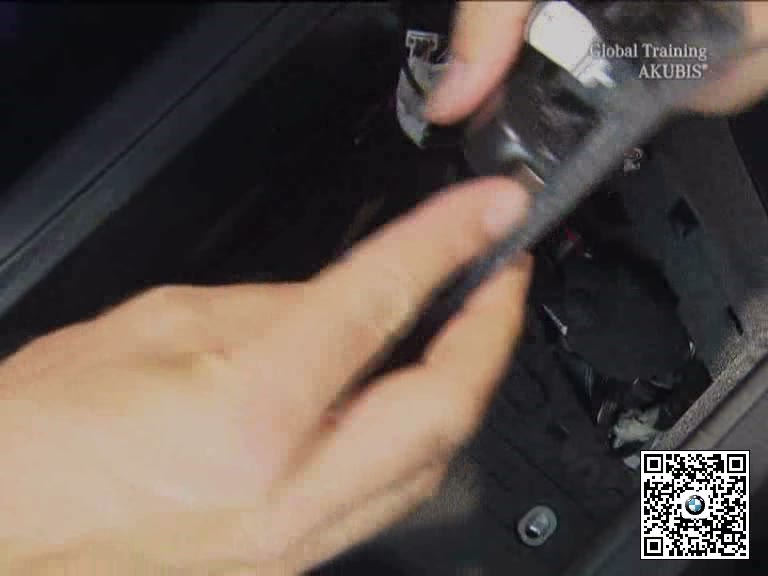

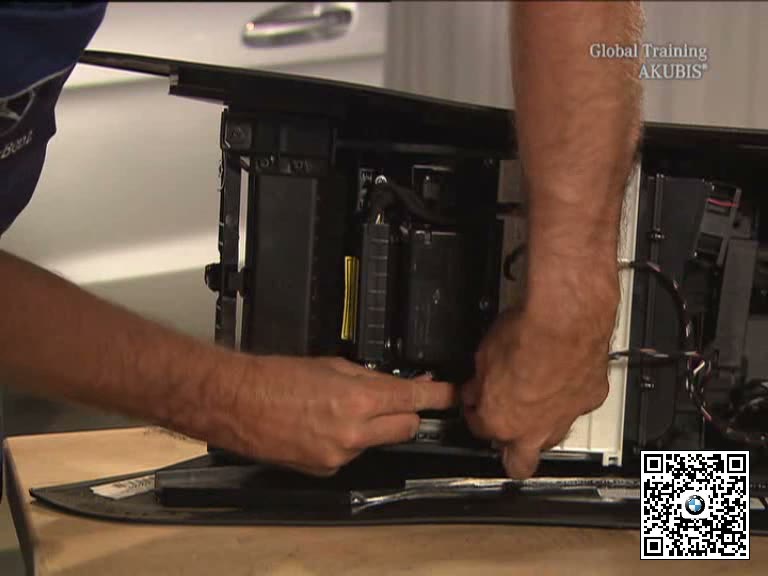

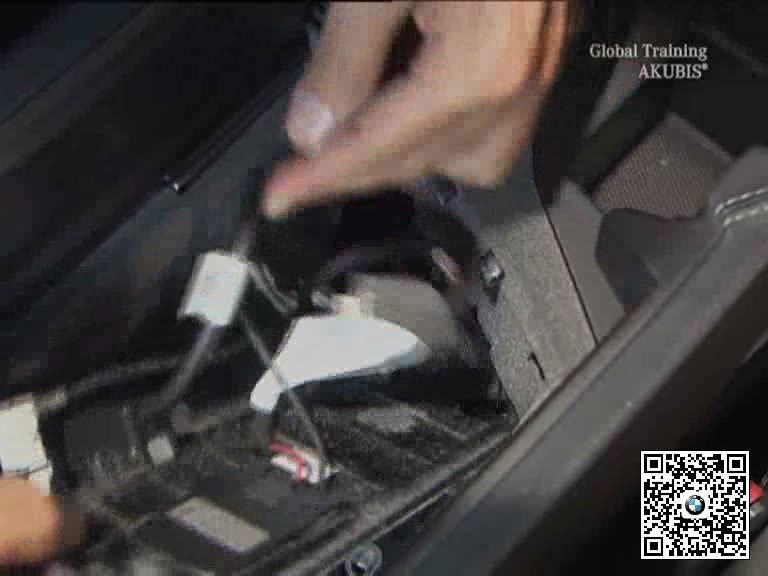

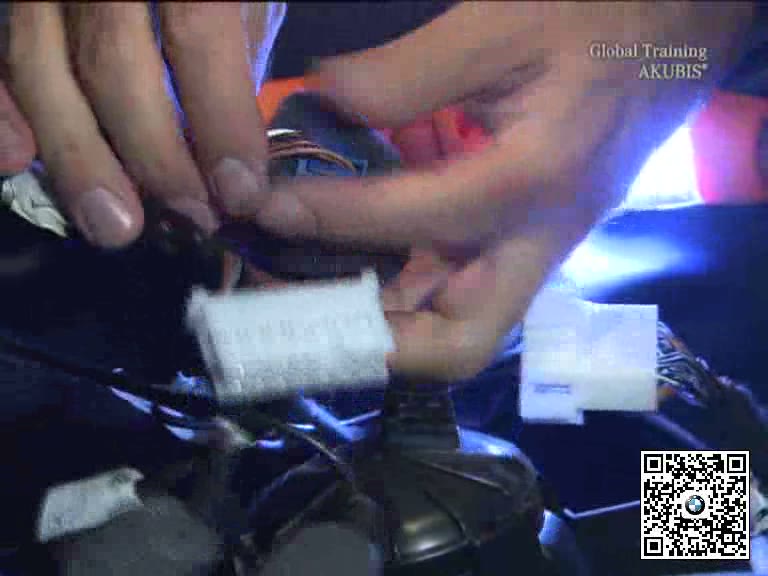

控制台抬起到可操作位置后托住总成，解锁杯架、插座及开关插头，并分离冷热杯架的空气连接。记录线束与管路布置。

四、装复并检查杯架与开关功能

按原走向恢复空气连接和线束，确认插头锁止且不被控制台夹压。逐层装复饰板后检查杯架加热制冷、插座、照明和各控制按键。

五、完工检查要点

• 高亮饰板和换挡区域已做好保护。
• 不同位置固定件已分类保存。
• 杯架空气连接和电气插头均已复位。
• 装复后杯架及中控电器功能正常。

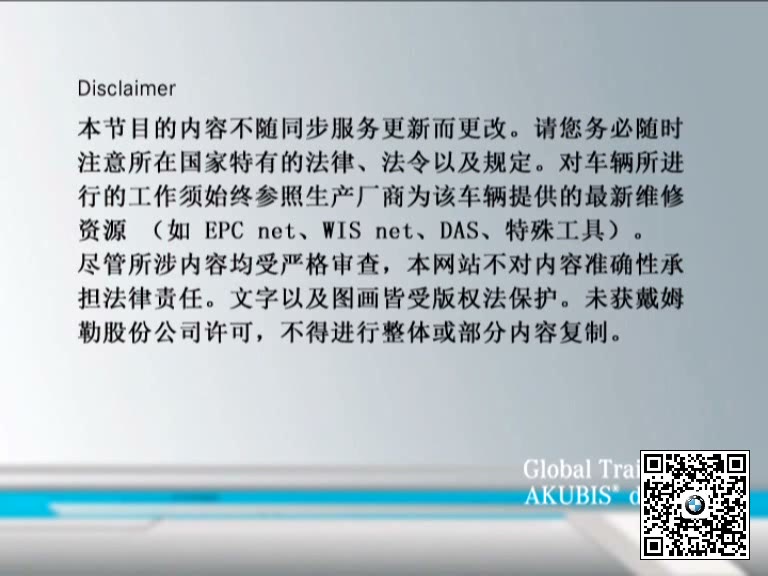

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
