奔驰M276/M278发动机技术：V6/V8架构、直喷、双涡轮与热管理

M276与M278属于同一代奔驰V型汽油发动机，但两者并不是简单的“少两个气缸”和“多两个气缸”。M276采用60°夹角V6结构，重点在紧凑布置、较低摩擦和自然吸气条件下的进气组织；M278采用90°夹角V8结构，并以每侧气缸列一只涡轮增压器、独立低温增压空气冷却回路获得更高的扭矩密度。维修时应先确认发动机代码、具体型号、生产日期和车辆配置，再进入相应系统。

相关资料形成于该代发动机发布初期，其中压力、温度和部件配置只代表资料所示应用，不能脱离VIN和最新WIS直接套用。

一、先分清M276与M278的基本定位

M276为60°夹角V6发动机。这个夹角使一阶振动特性得到改善，资料所示结构不再需要上一代V6常见的平衡轴，由此减少旋转质量、摩擦和相关传动部件。该系列按市场和排放要求存在不同燃烧与喷射配置，看到同为“M276”不能据此认定所有燃油系统零件及控制策略完全一致。

M278为90°夹角V8发动机，资料中的主力版本排量为4.6 L。两侧气缸列分别配置涡轮增压器，增压空气经过发动机上方的水冷式冷却器后进入进气分配器。其控制、冷却和润滑系统虽然与M276共享一代技术思路，但气路、热负荷和部件位置明显不同。

二、曲轴箱和机体结构体现两种发动机的负荷差异

M276曲轴箱采用轻量化铝合金结构，并把气缸表面、主轴承区域、曲轴箱通风和机油分离相关通道集成考虑。检查异常机油消耗、曲轴箱压力或漏油时，不应只看外部软管，还要把内部通道、油气分离器、密封面以及活塞环和缸壁状态放在同一条诊断链上。

M278需要承受增压V8更高的热负荷与机械负荷，其曲轴箱、气缸表面和通风系统的布置与M276不同。遇到两侧气缸列表现不一致时，应分别比较左右列的混合气、点火、增压、曲轴箱通风和机械密封情况，避免只凭一个总报码判断。

三、两级链传动与凸轮轴调节

两款发动机都采用分级布置的正时链传动。曲轴动力先传到中间传动级，再分别驱动左右气缸列的凸轮轴；凸轮轴调节器用于按负荷和转速改变配气相位。链条、导轨、张紧器、止回结构和机油压力共同决定启动阶段及运行中的相位稳定性。

• 冷启动异响时，先记录持续时间、机油温度、停放时间和报码，再检查供油建立与张紧状态。
• 相位偏差不能只按单个传感器报码换件，应比较目标值、实际值以及左右气缸列。
• 拆装正时系统必须使用对应发动机版本的定位工具和最新工序，不能按外观相似跨机型套用。

四、M276可变进气歧管不是单纯的一块翻板

M276通过进气歧管内的切换机构改变有效进气路径，使低转速扭矩和高转速充气效率得到兼顾。执行器、连杆、翻板轴、真空或电控条件以及歧管密封共同构成系统。报码或动力不足时，需要确认执行器是否动作、实际位置是否与命令一致，并检查歧管漏气和机构卡滞。

五、M278双涡轮与低温增压空气冷却回路

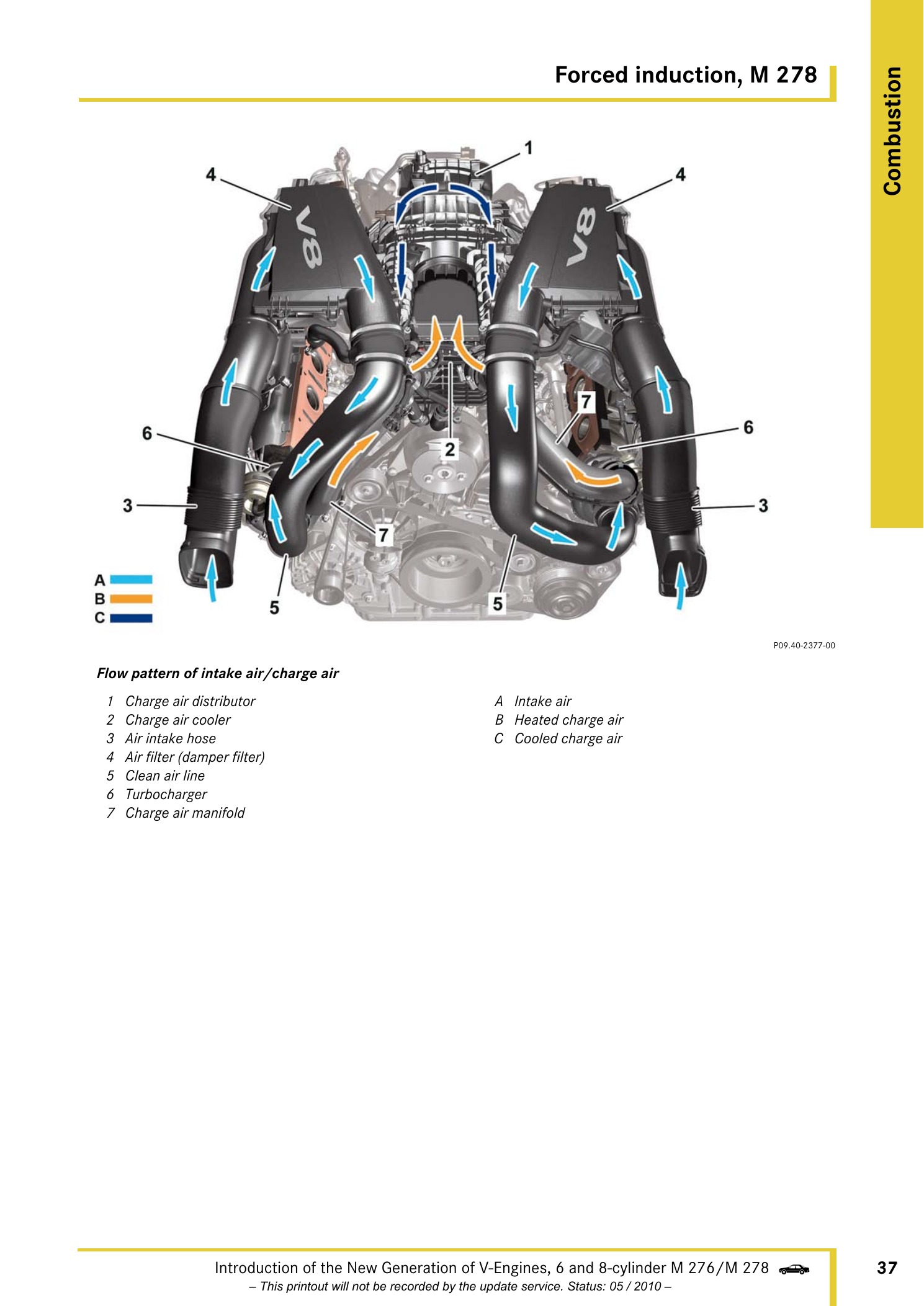

M278每侧气缸列对应一只废气涡轮增压器。空气从左右空气滤清器进入压气机，压缩后汇入发动机上方的增压空气冷却器，再分配给两侧气缸列。图中的蓝色、橙色和深蓝色箭头分别表示进气、受热后的增压空气和冷却后的增压空气。

这里的增压空气冷却采用独立低温冷却回路。诊断增压不足或进气温度异常时，应同时检查空气侧泄漏、冷却液侧循环泵、冷却器、管路排气和温度传感器。只做静态烟雾测试，可能找不到随负荷、温度或压力才出现的间歇性问题。

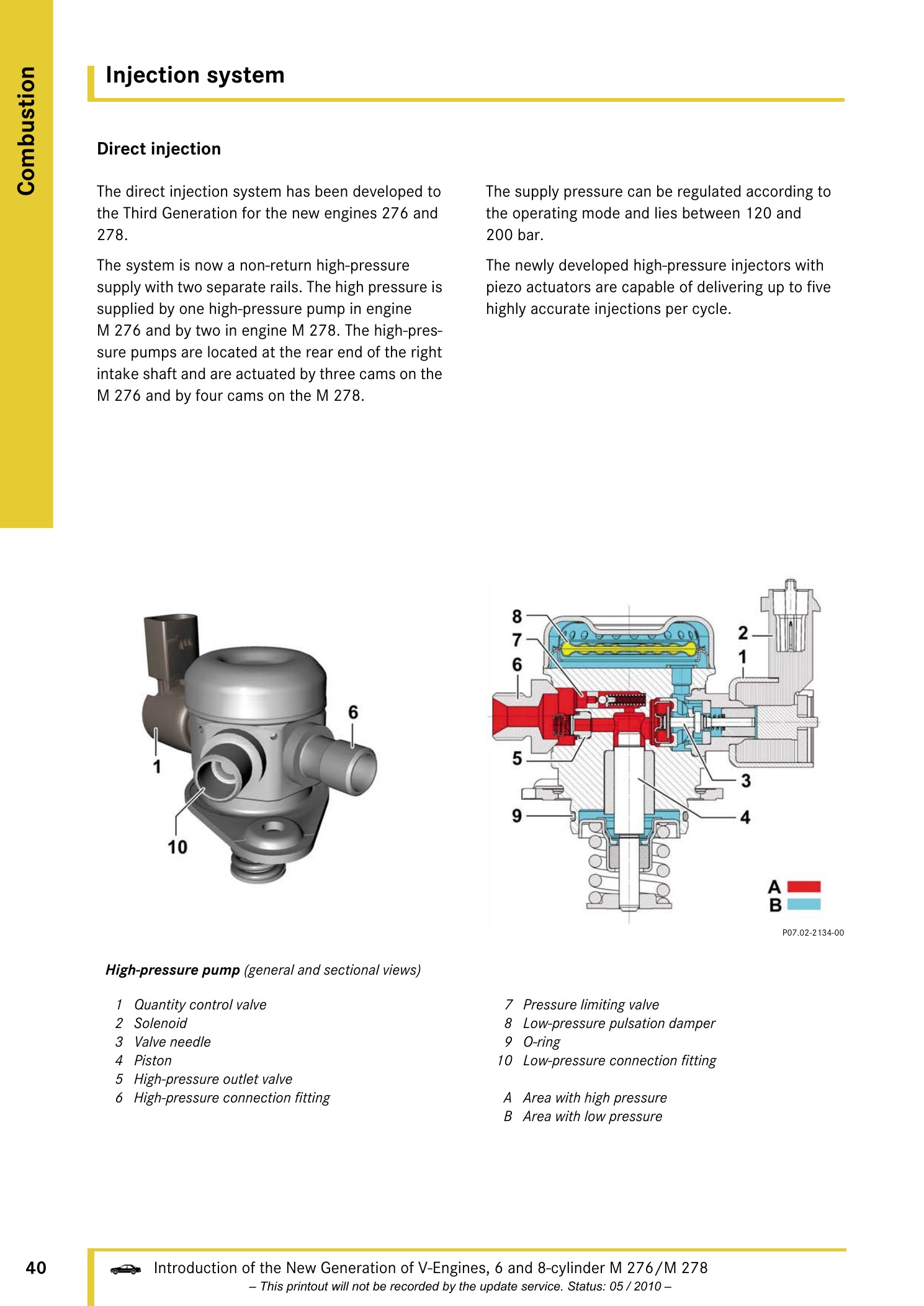

六、第三代缸内直喷与高压燃油系统

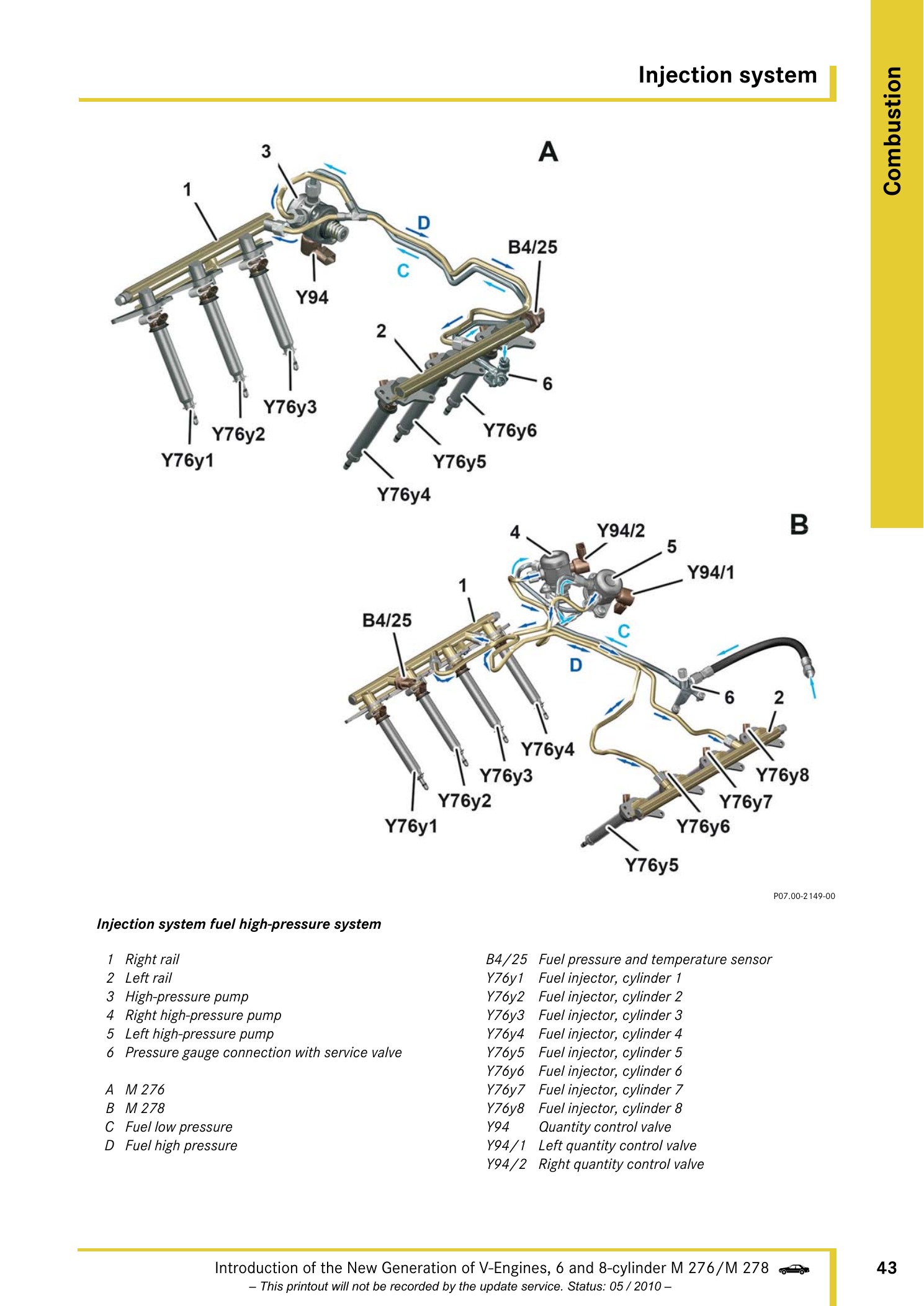

资料所示直喷系统通过机械高压泵、燃油分配轨和压电式喷油器把燃油直接喷入燃烧室。早期资料给出的高压范围属于当时具体应用的说明，不应作为所有M276/M278车辆的统一规定值。实车判断必须读取目标轨压、实际轨压、低压供油、调节量和故障发生工况。

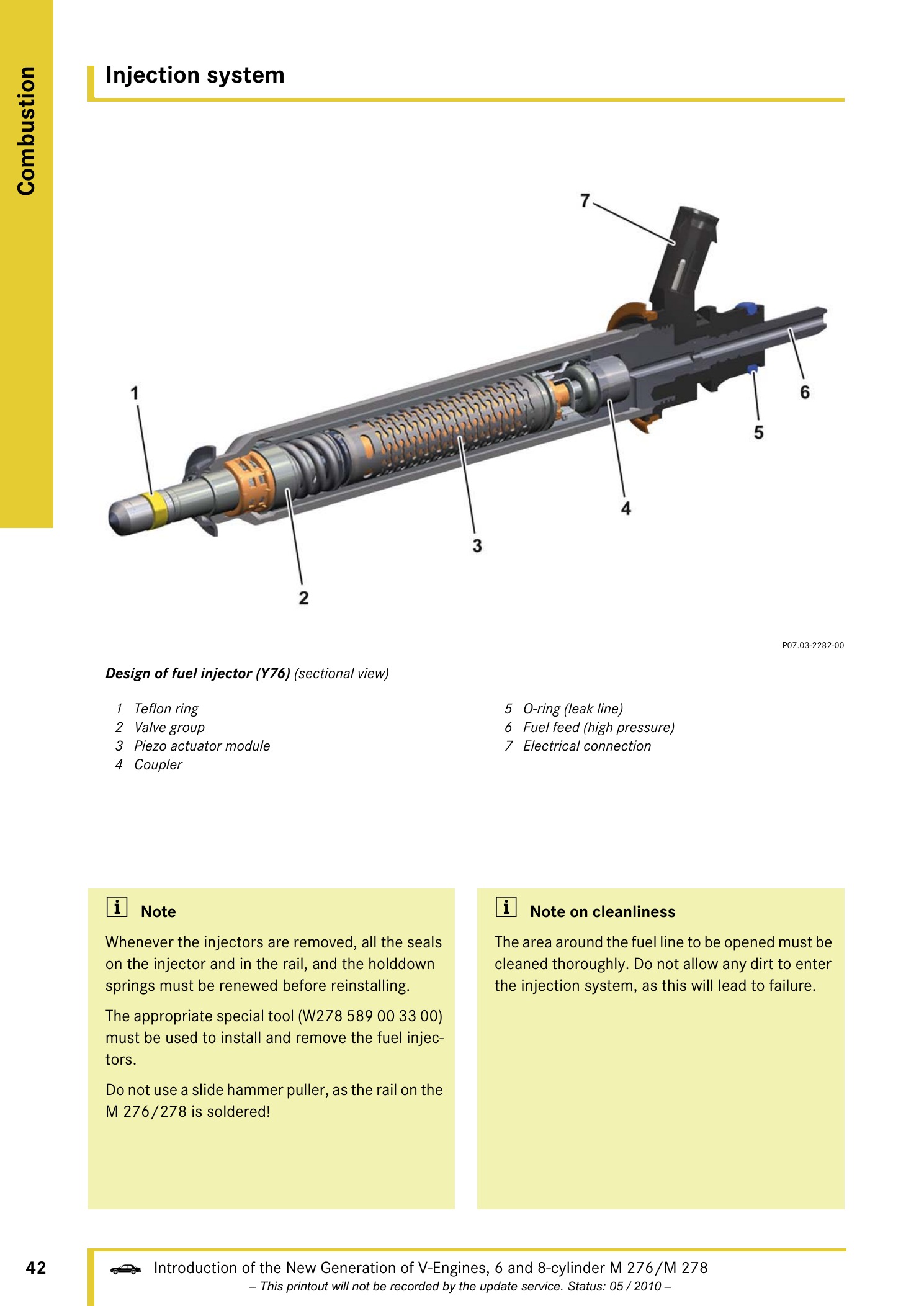

喷油器拆下后，密封件、安装孔、燃油管和接口必须防止灰尘进入。喷油器校准值、零件状态和控制单元匹配要求应以当前车型维修文件为准。高压建立异常还可能来自低压供油、泵驱动、压力传感器、调节阀、泄漏或电气控制，不能只凭“轨压低”直接判定喷油器。

七、热管理与发动机冷却

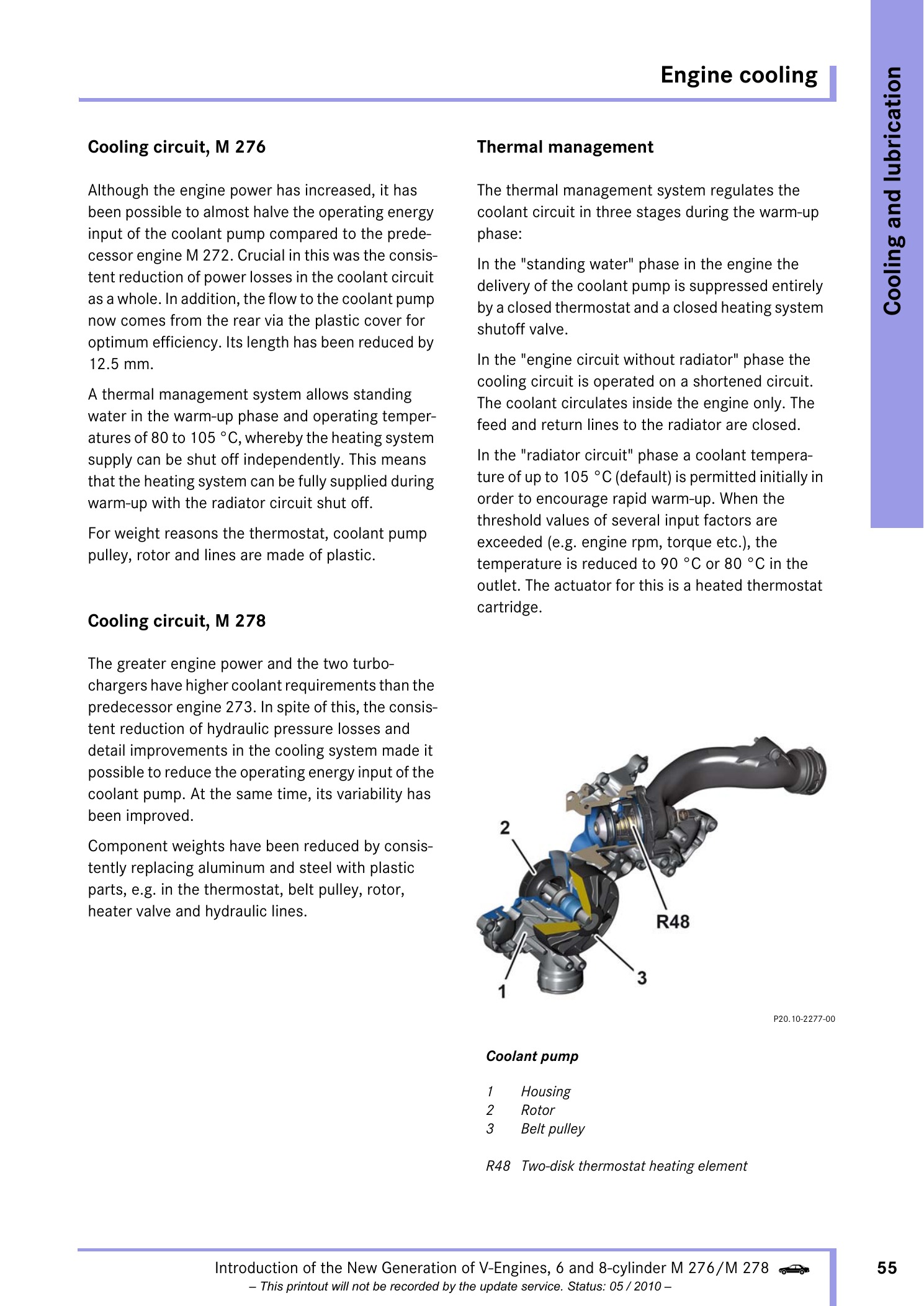

冷却系统不仅用于防止过热，还通过热管理控制发动机升温速度、不同回路的流量以及暖机阶段的摩擦和排放。资料展示了M276与M278在冷却回路、控制泵和热管理上的不同布置。维修时要把冷却液温度、冷却液泵控制、节温器、散热器风扇和暖风需求结合起来分析。

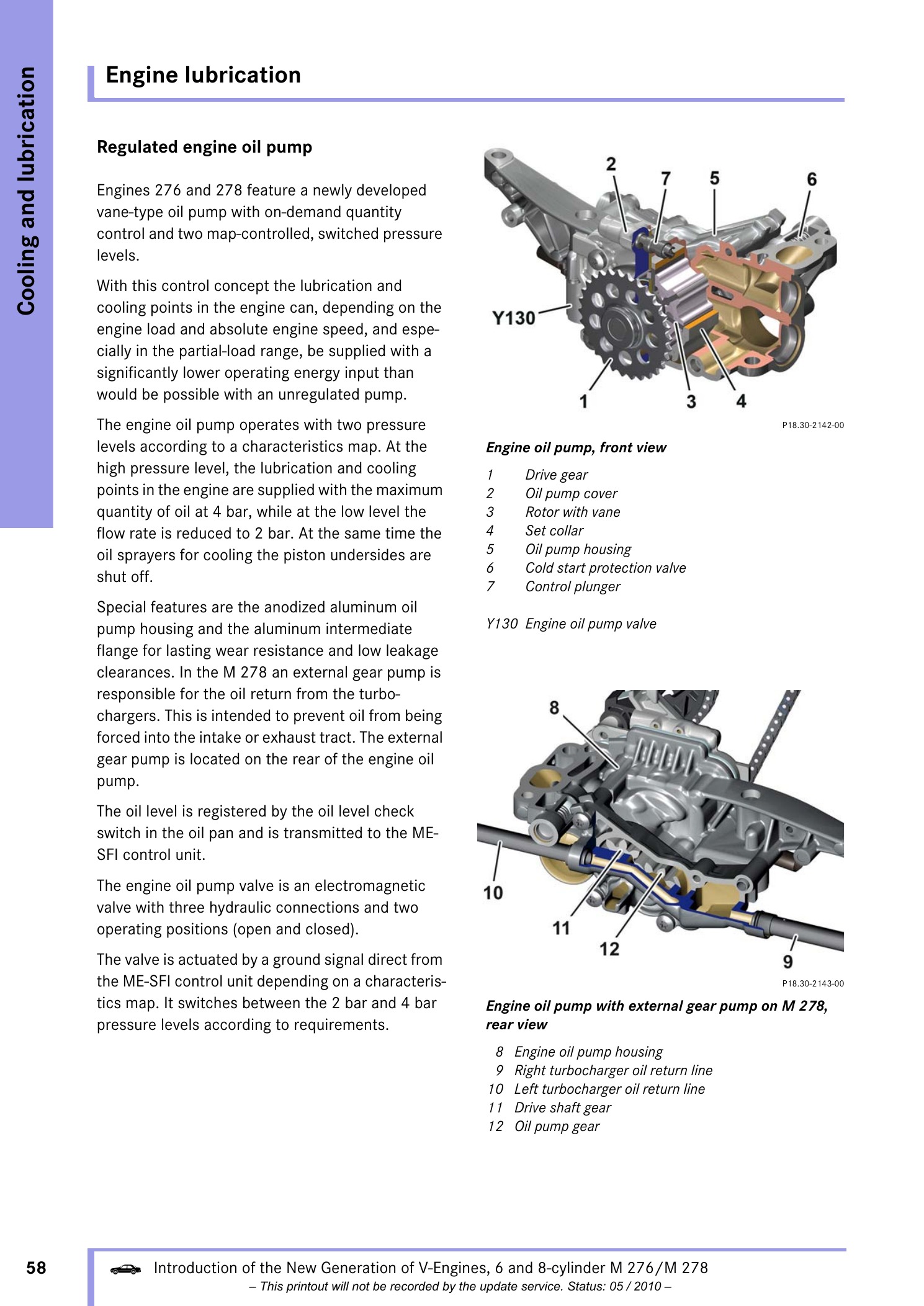

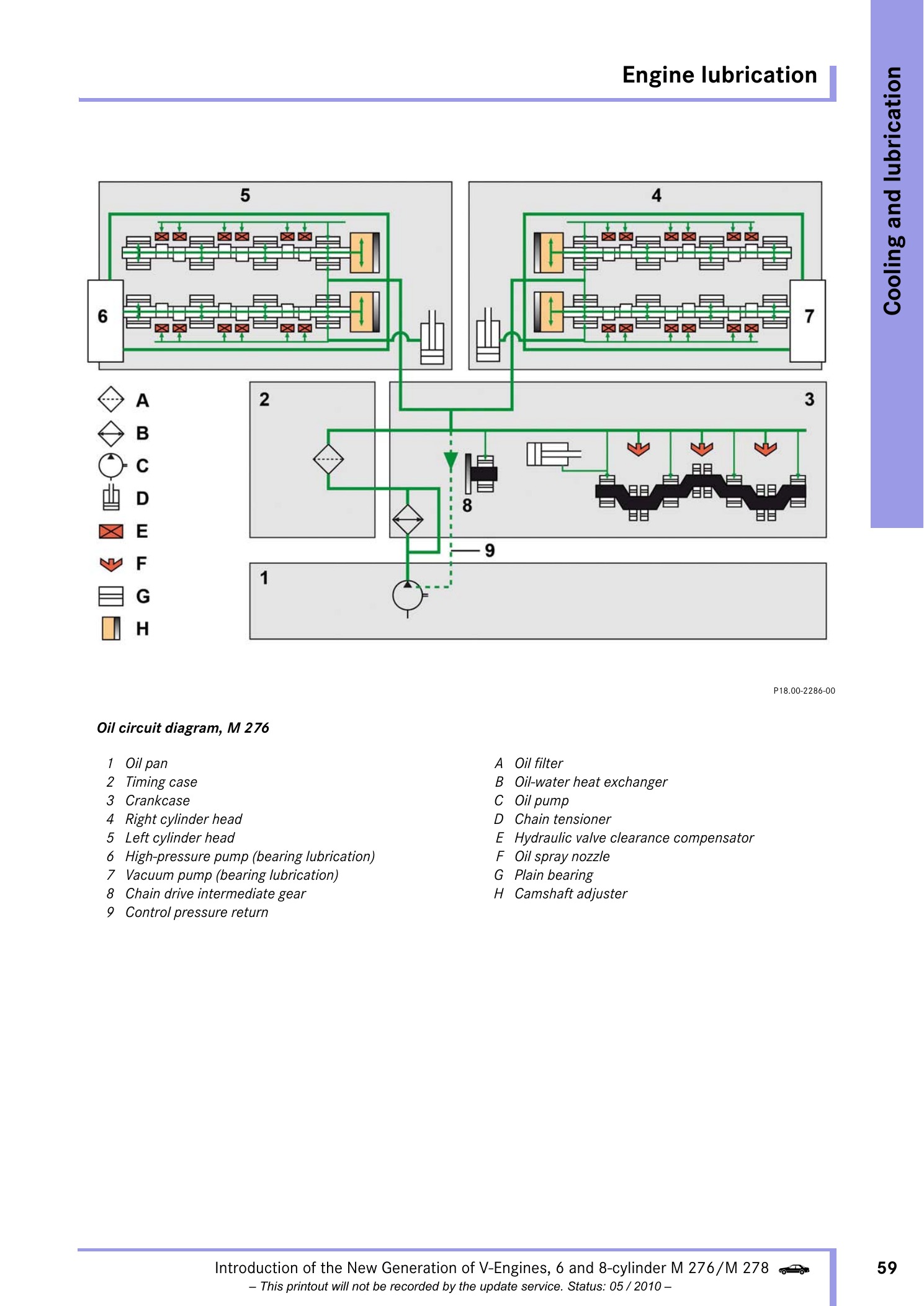

八、可调机油泵与M276/M278油路

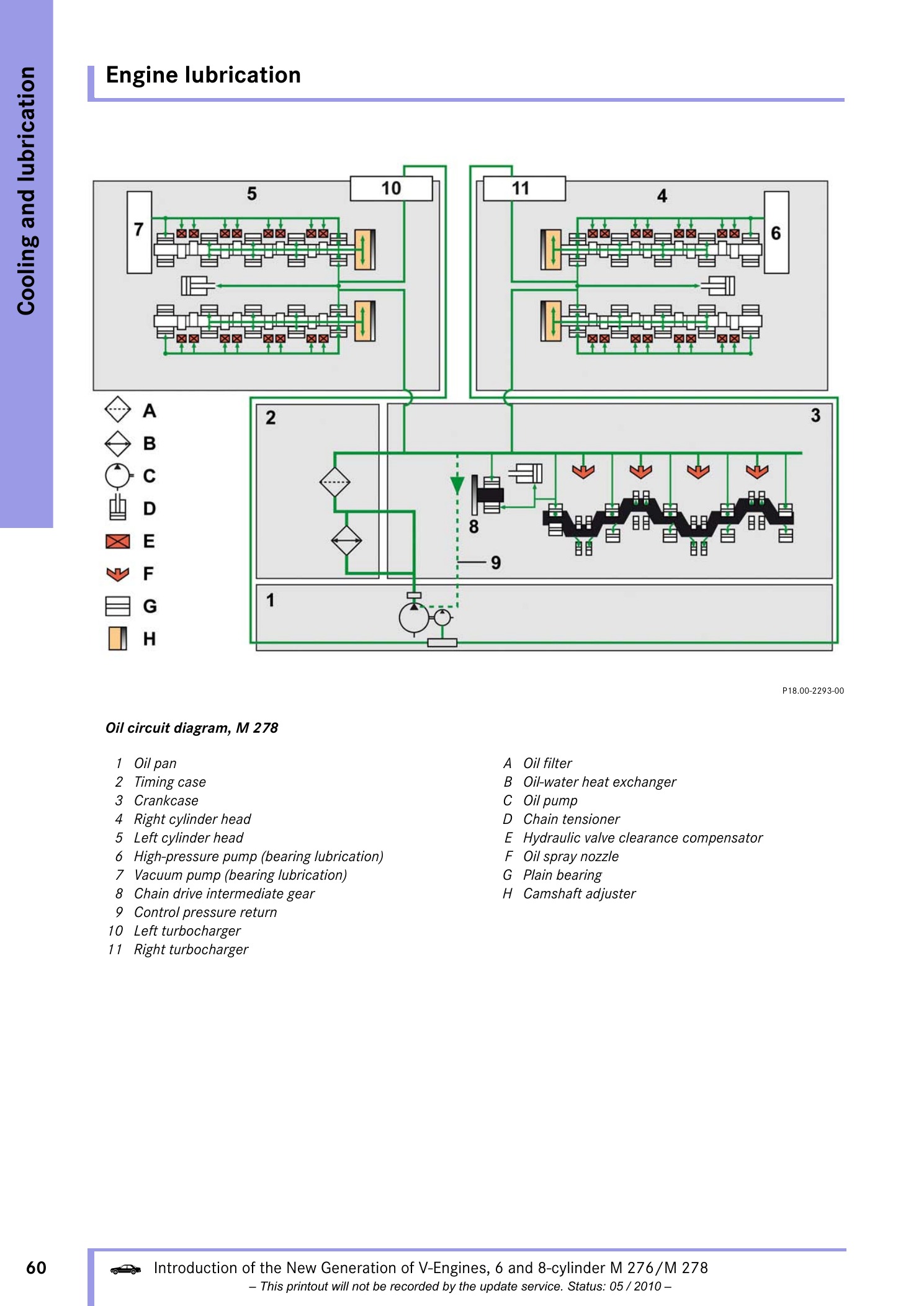

两款发动机采用按需求调节的叶片式机油泵。发动机控制单元根据运行状态切换泵的工作级别，使润滑可靠性与驱动损失之间取得平衡。因此，测量机油压力时必须满足厂家规定的油温、转速和控制条件，不能把不同控制级别下的数值混在一起。

遇到正时调节、增压器润滑或轴瓦相关问题时，应关注机油液位、油品、滤芯、油路污染、控制阀、泵的调节状态和机械间隙。增压器或凸轮调节器出现损坏并不等于根因就在该部件本身。

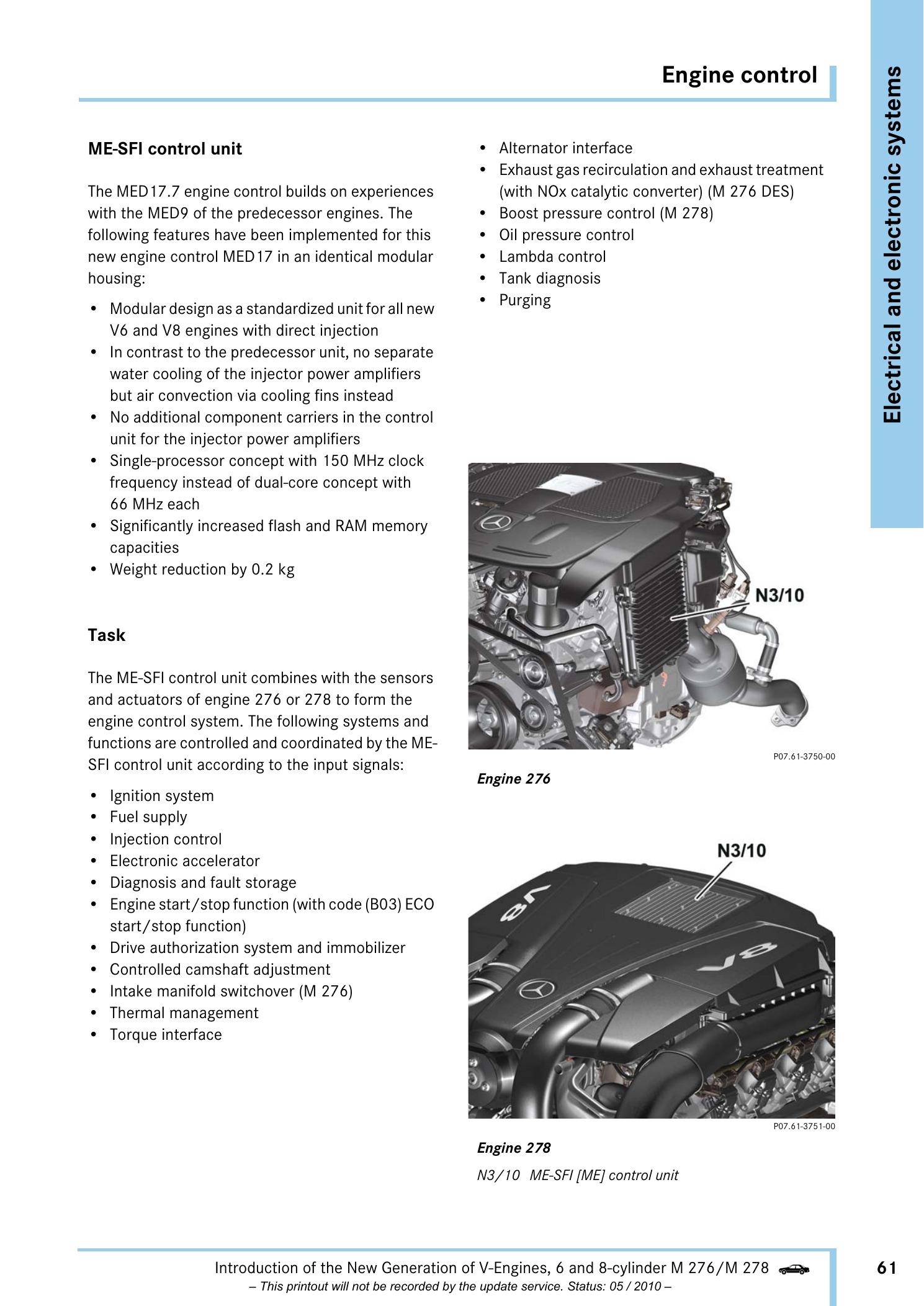

九、MED17.7控制、多火花点火与ECO启停

资料中的发动机管理系统以MED17.7为核心，协调喷油、点火、节气门、凸轮轴调节、增压、热管理和启停等功能。控制单元会把多个传感器信号与模型计算结合，因此报码通常指向某条监控链，并不天然等同于某个零件损坏。

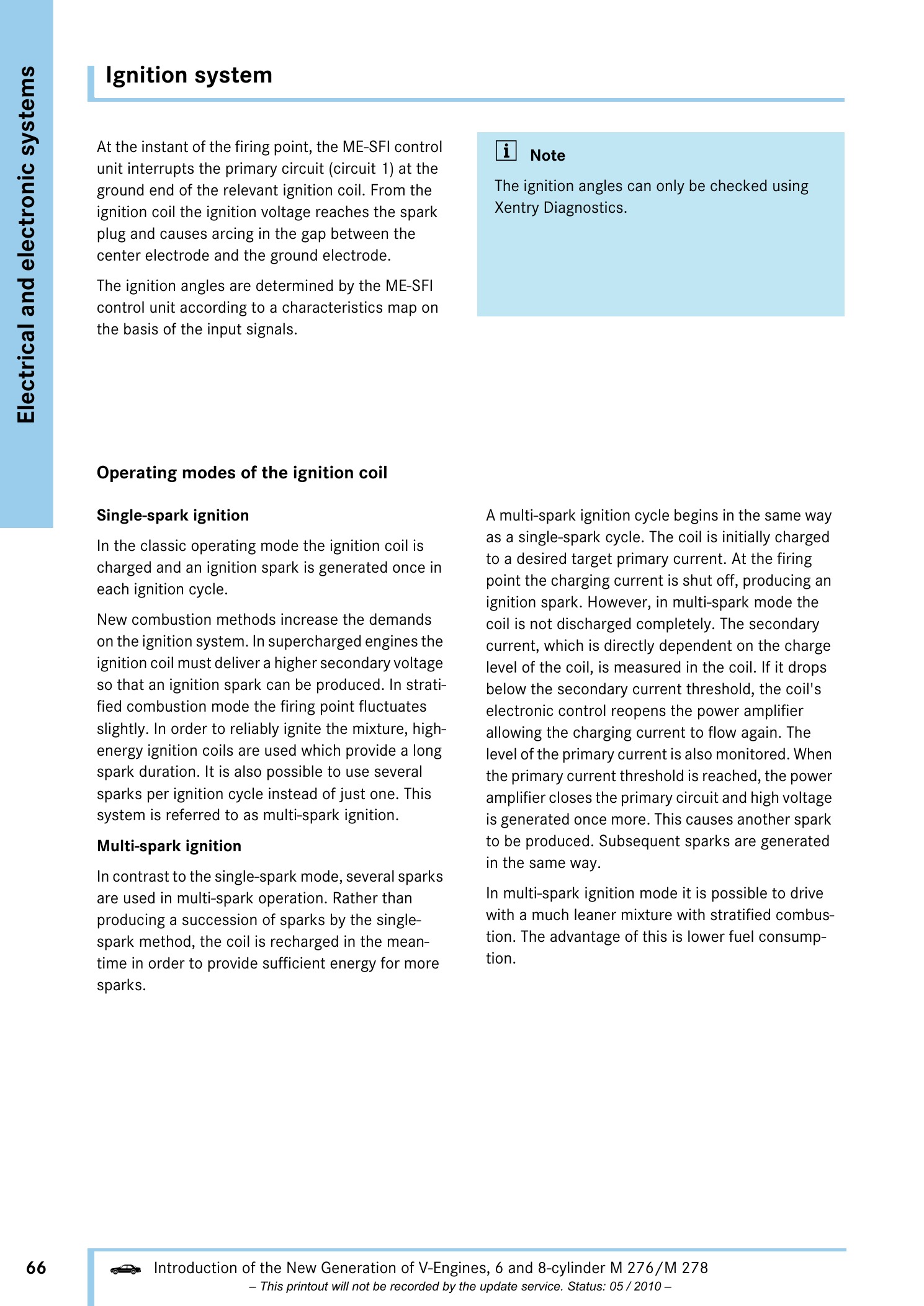

多火花点火会在特定工况下连续触发多次点火，以改善混合气点燃与燃烧稳定性。示波器观察初级或次级波形时，要先确认当前运行模式，否则可能把正常的多次点火误判为线圈或控制异常。

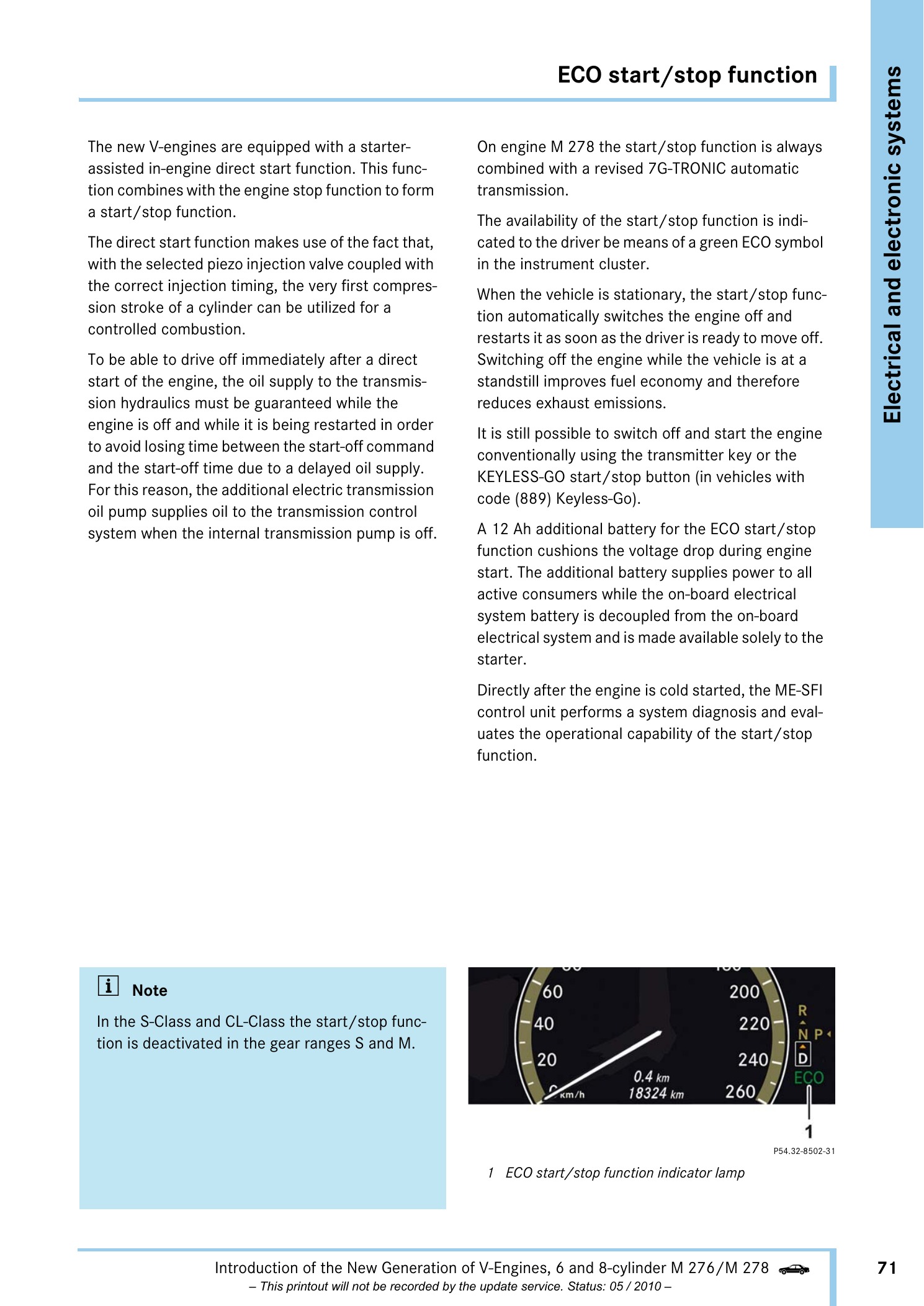

ECO启停是否允许工作取决于蓄电池状态、车内舒适需求、发动机温度、制动和传动系统状态等多项条件。启停不动作时，应先读取禁止原因和能源管理状态，不能仅凭仪表提示更换起动机或蓄电池。

十、M278发动机中文技术介绍视频

视频展示M278整机、涡轮增压器、皮带传动和部分剖面结构。

播放提示：如果当前浏览器无法播放视频，可使用支持HEVC的新版浏览器或系统播放器查看。

视频来源于相关技术培训资料，仅供汽车维修技术学习与交流。视频中的商标、画面及原始内容权利归相应权利人所有；如权利人对展示方式有异议，请联系我们及时处理。实际维修请以对应车型最新厂家维修文件及安全规范为准。

十一、诊断时怎样使用这套资料

• 先通过VIN和数据卡确认发动机代码、具体型号、生产日期及排放配置。
• 先理解气路、油路、冷却和控制关系，再根据故障码、冻结帧和实际值缩小范围。
• 比较左右气缸列、目标值与实际值、冷机与热机、怠速与负荷状态，避免单点换件。
• 涉及高压燃油、正时、增压或高温部件时，严格遵守卸压、冷却和防护流程。

站内延伸阅读：奔驰压电式喷油嘴：OM642、M276/M278结构与波形诊断；奔驰M274/M276/M278/M256正时系统检查。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
