本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI82.70-P-049432，版本2 |
|---|---|
| 功能组 | 82.70 电话，语音操纵系统（SBS） |
| 日期 | 2013-08-12 |
| 适用范围 | 通用移动电话接口 (UHI)：车型 163、164、169、171、203、209、211、215、216、219、220、221、230、245、251， 带移动电话 UHI 系统的预留装置/代码 386 或带移动电话 UHI 系统的预留装置/代码 388 NTG 2.5：车型 164、169、171、203. 7、211、219、230、245、251，带便捷电话/代码 386 NTG 3.5：车型 216、221，带便捷电话/代码 386 NTG 4：车型 204、207、212、218，带便捷电话/代码 386 NTG 4.5：车型 166、172、176、204、207、212、218、231、246，带 便捷电话/代码 386 和技术更改/代码 802 或技术更改/代码 803 已装有电话模块，带 SAP V3（附件），截至序列号 10. 000 |
一、故障现象与投诉条件
二、原通告列出的可能原因
提示：
自序列号 10.000（见附件中的图）起在 GSM 模块中使用新软件，该投诉问题将不再出现。
附件
文件 描述
SAP V3.pdf 带蓝牙的电话模块 SAP V3 的序列号读取方法
三、检查与补救步骤
更换电话模块 SAP V3。
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A2129068600 电话模块 SAP V3 1
操作号与损坏代码
容 时间 损坏代码 提示
58198 EN 电话存放箱/托座（附件）无法识别/
加载

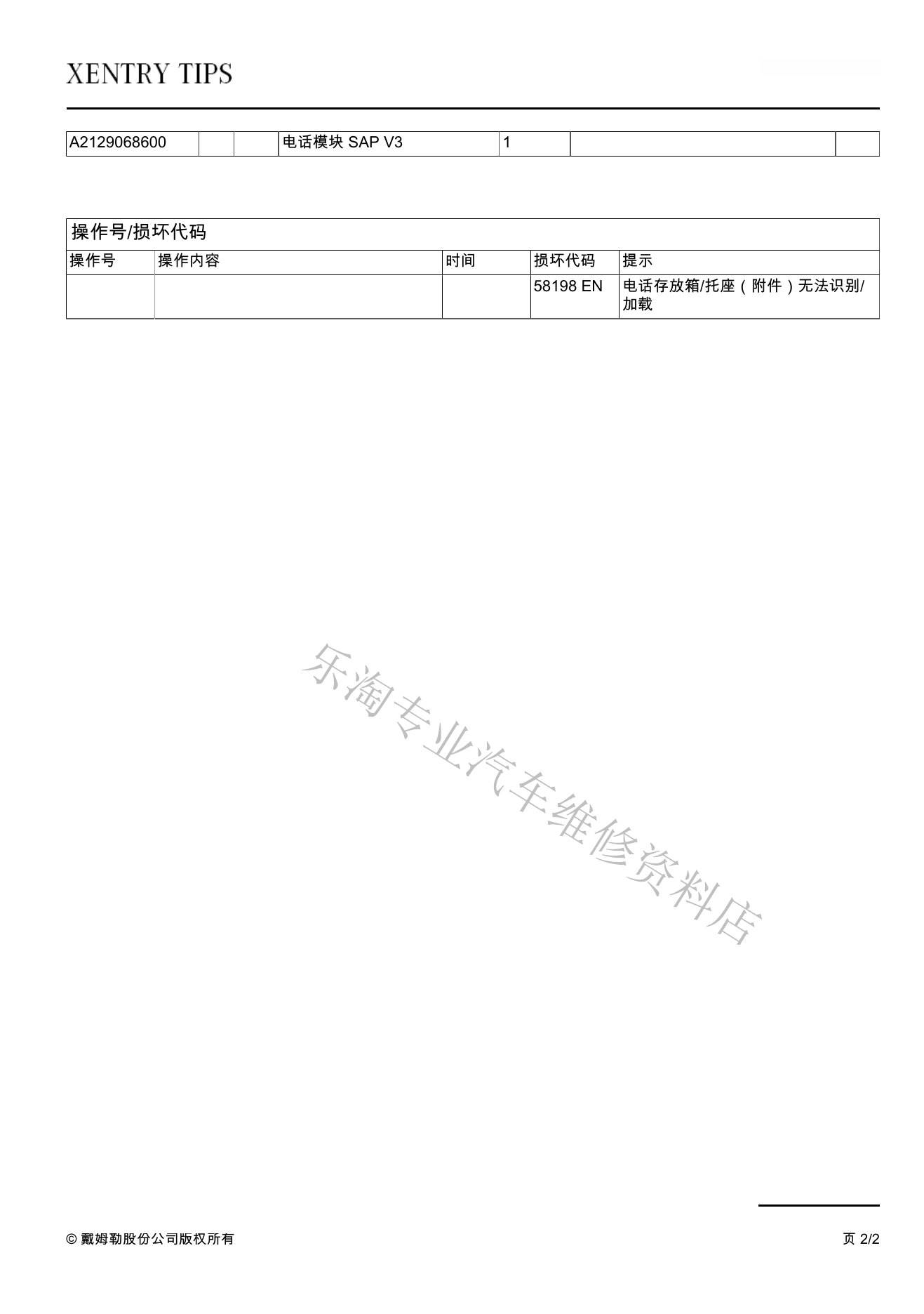

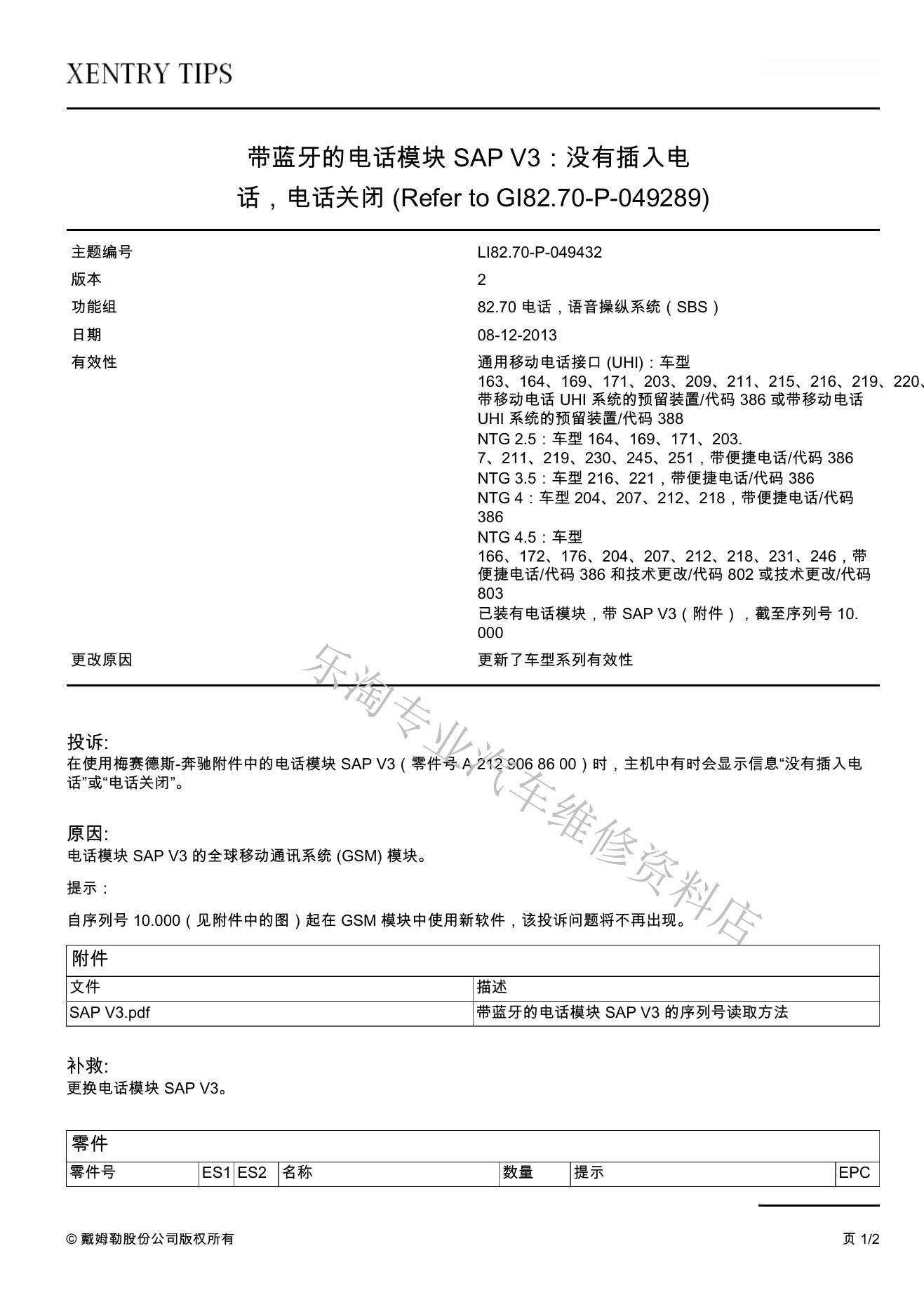

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
