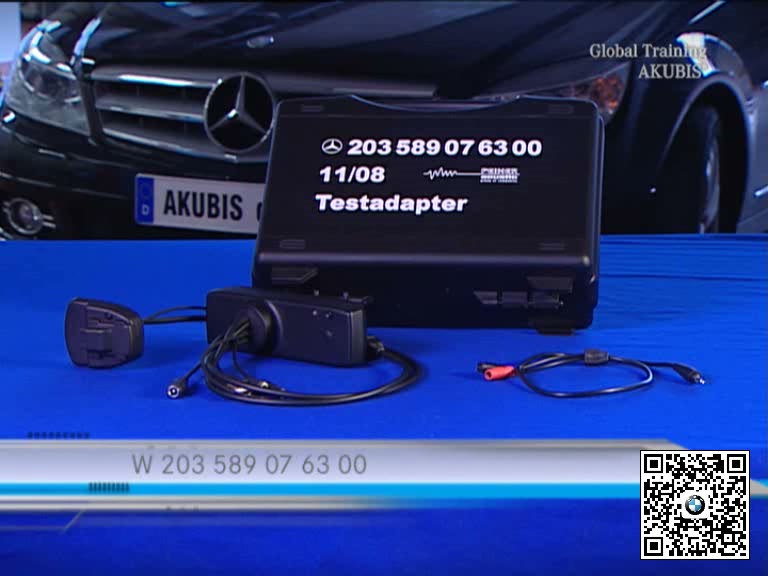

奔驰W203 589 07 63 00电话测试适配器：自检、编程与系统诊断

电话系统故障可能涉及车辆通信、车载接口、移动电话适配器、蓝牙模块和音频路径，测试适配器用于把这些环节分开验证。

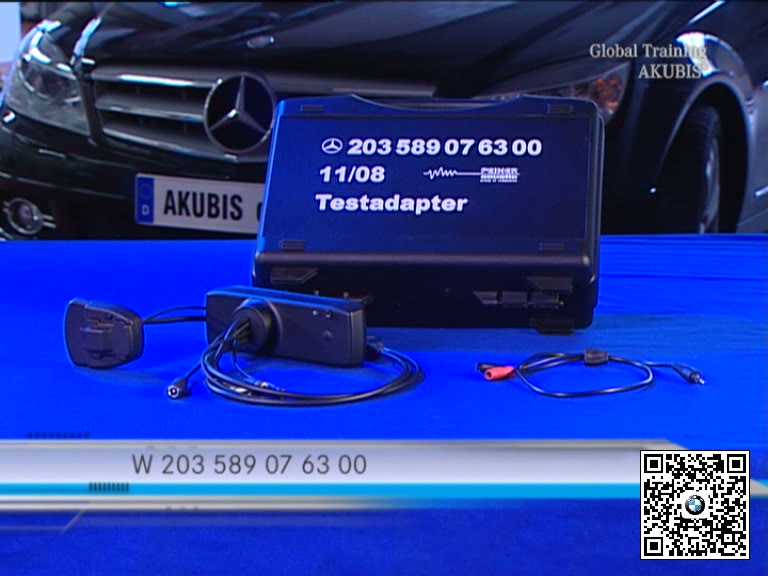

连接前应核对适配器编号、车辆接口和诊断软件引导，避免在供电或插接状态不符合要求时编程。

一、连接测试适配器并执行自检

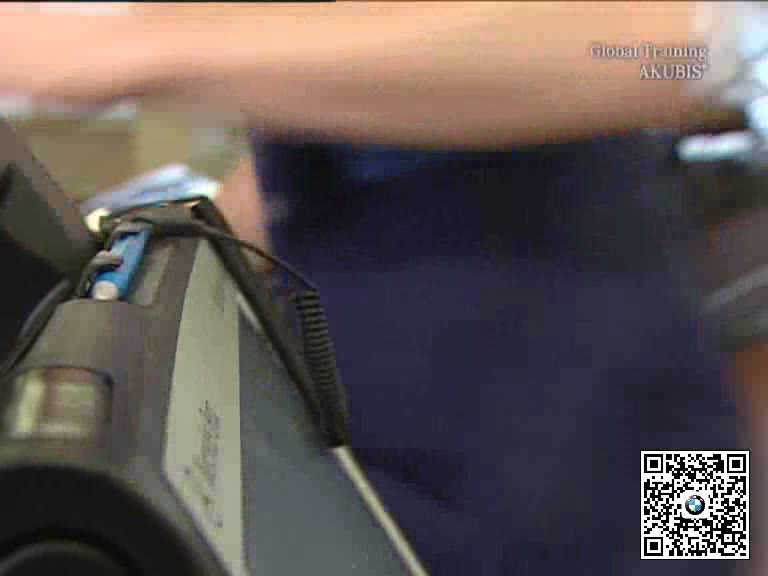

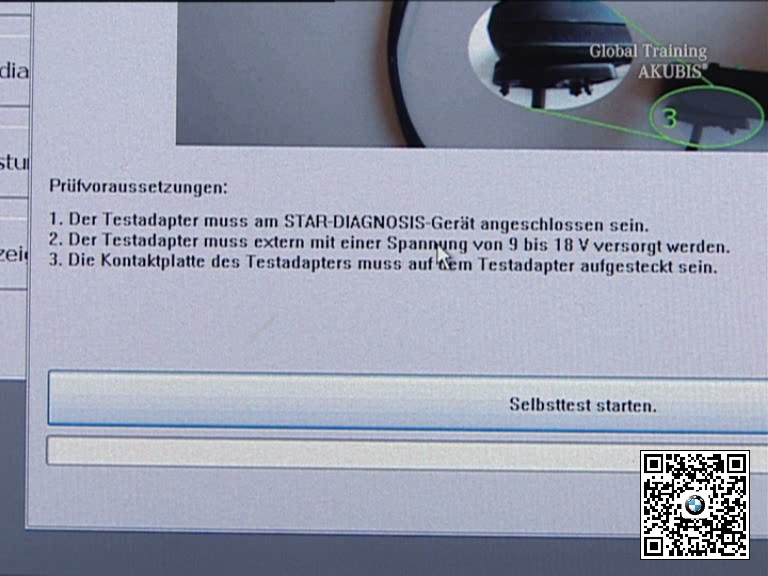

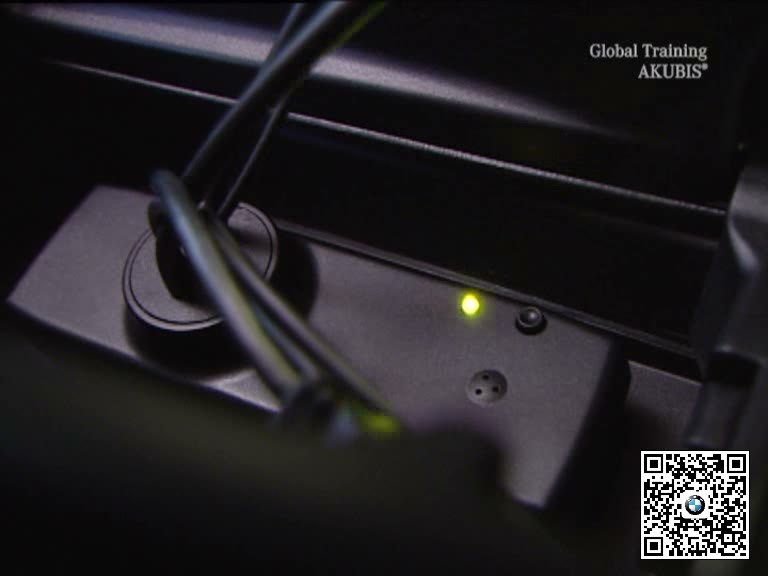

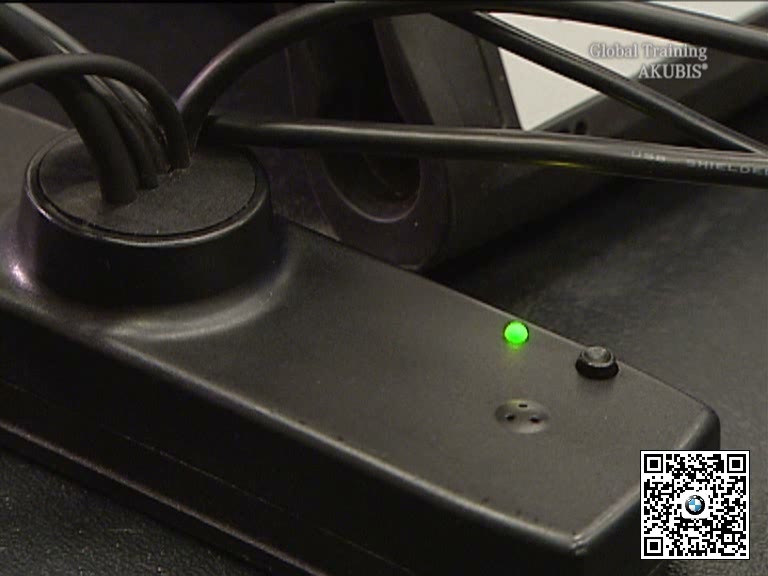

将W203 589 07 63 00按引导接入诊断设备和规定供电，检查指示灯与连接状态，再运行测试适配器自检。

二、进入舒适电话系统的编程路径

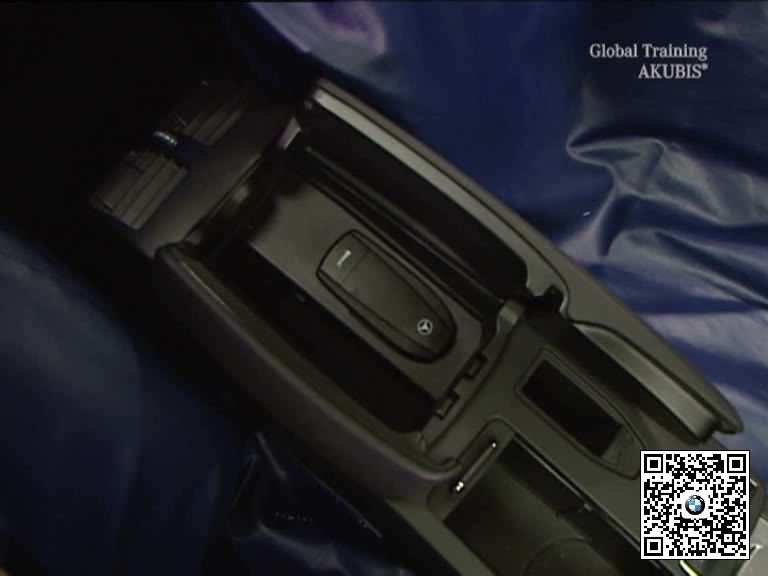

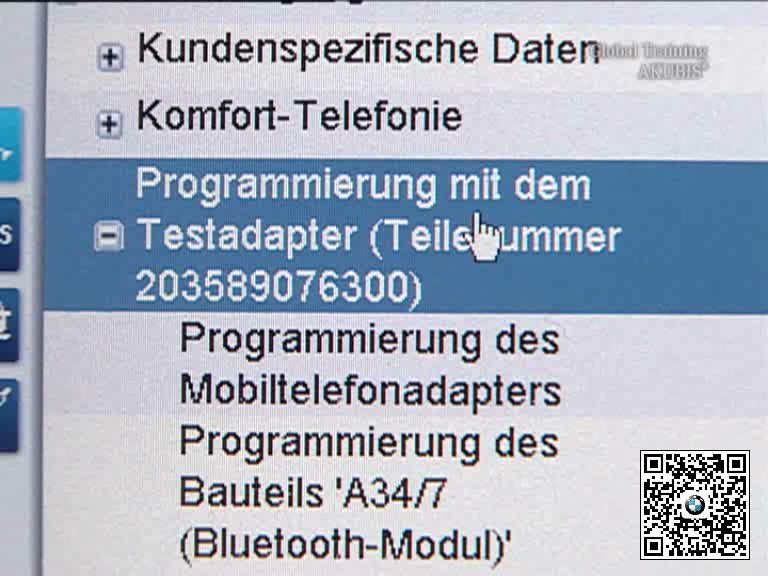

在诊断菜单中选择舒适电话及相应编程项目，确认待编程的移动电话适配器或蓝牙模块与车辆配置匹配。

三、保持连接直至编程结束

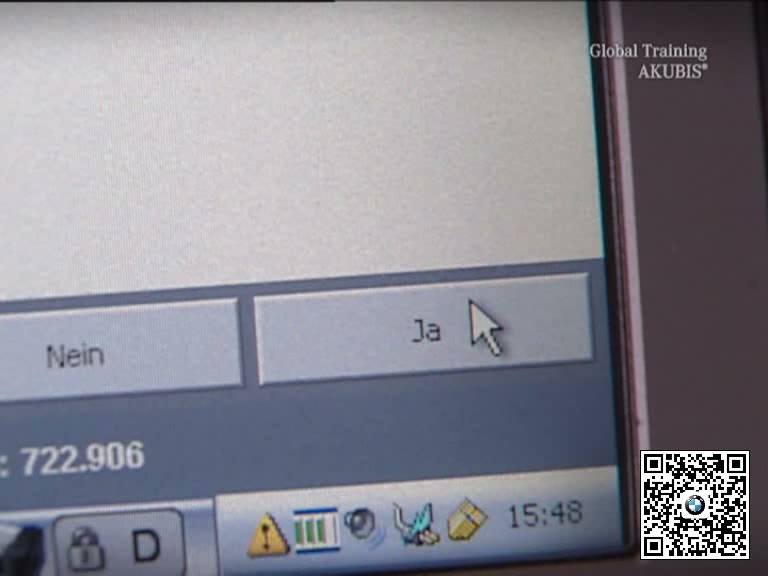

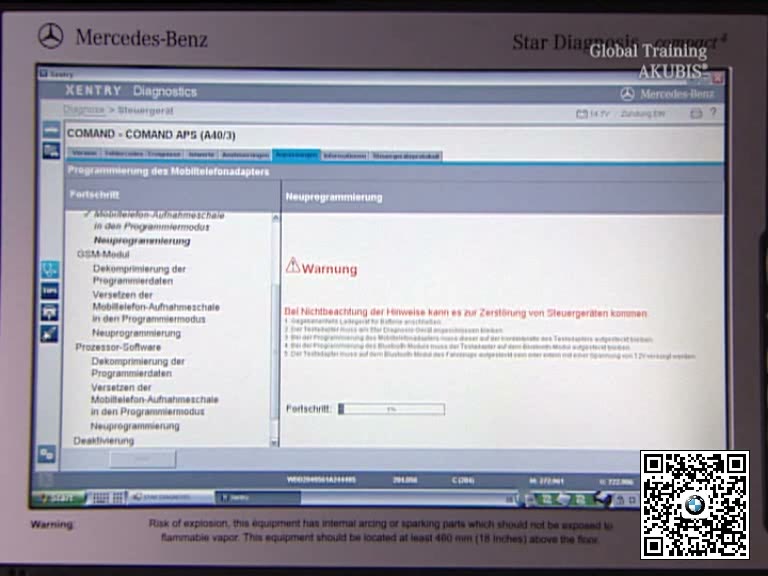

按屏幕提示连接测试适配器和目标部件，编程过程中保持电源及插头稳定，等待诊断系统报告成功完成。

四、模拟电话与音频功能定位故障

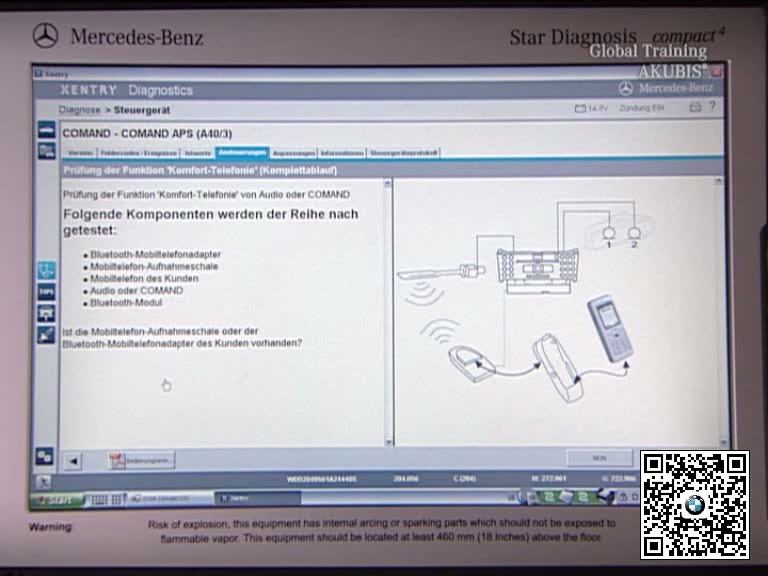

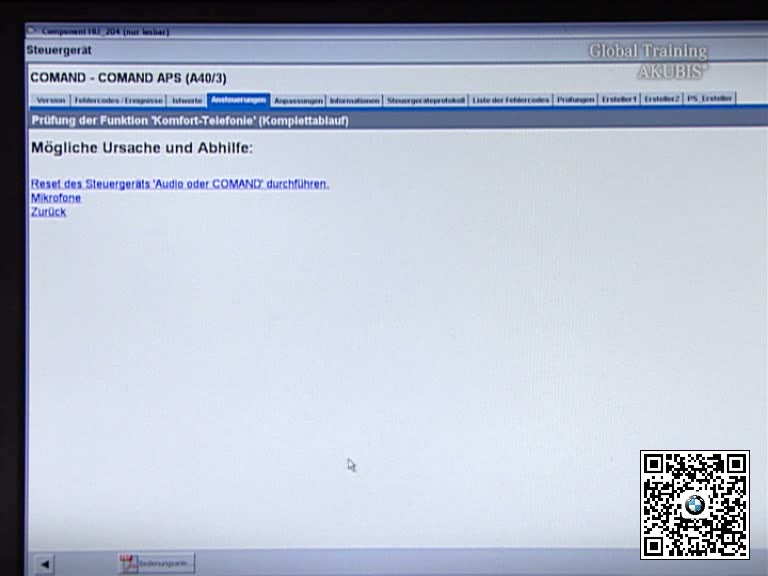

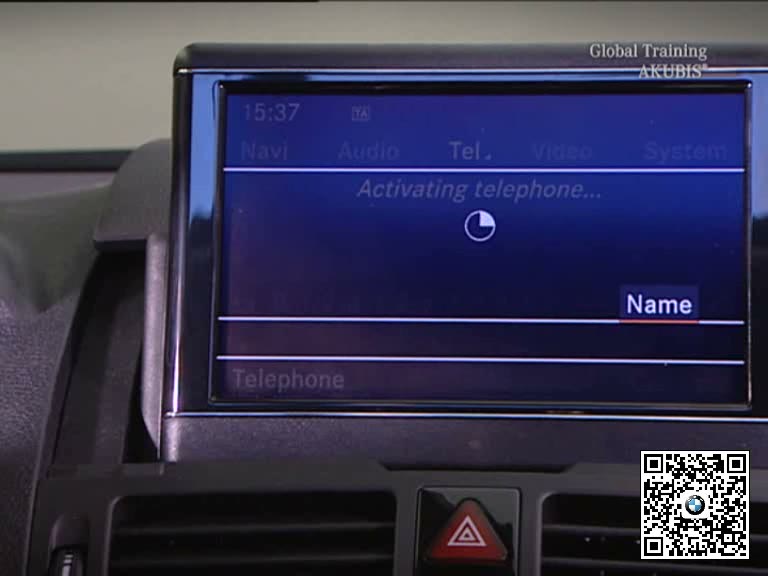

通过诊断引导模拟电话连接、拨号、录音和播放等功能，比较车辆显示及音频响应，判断故障位于车辆还是外接适配器。

五、完工检查要点

• 工具编号和接口匹配。
• 适配器自检通过。
• 编程期间供电与连接稳定。
• 电话显示及音频路径验证完成。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
