2024+ 特斯拉 Model 3 车内摄像头结构识读：上盖、接口、螺栓与锁片

本文对应2024+ Model 3原厂“内部摄像头（左驾驶）”条目，调整为结构识读培训。用三张分项图分别说明上盖接口、摄像头螺栓与定位锁片，不将其串成可直接执行的拆装或软件更新流程。右驾驶及硬件不一致的车辆不套用本图。

一、上盖不是只有机械卡扣

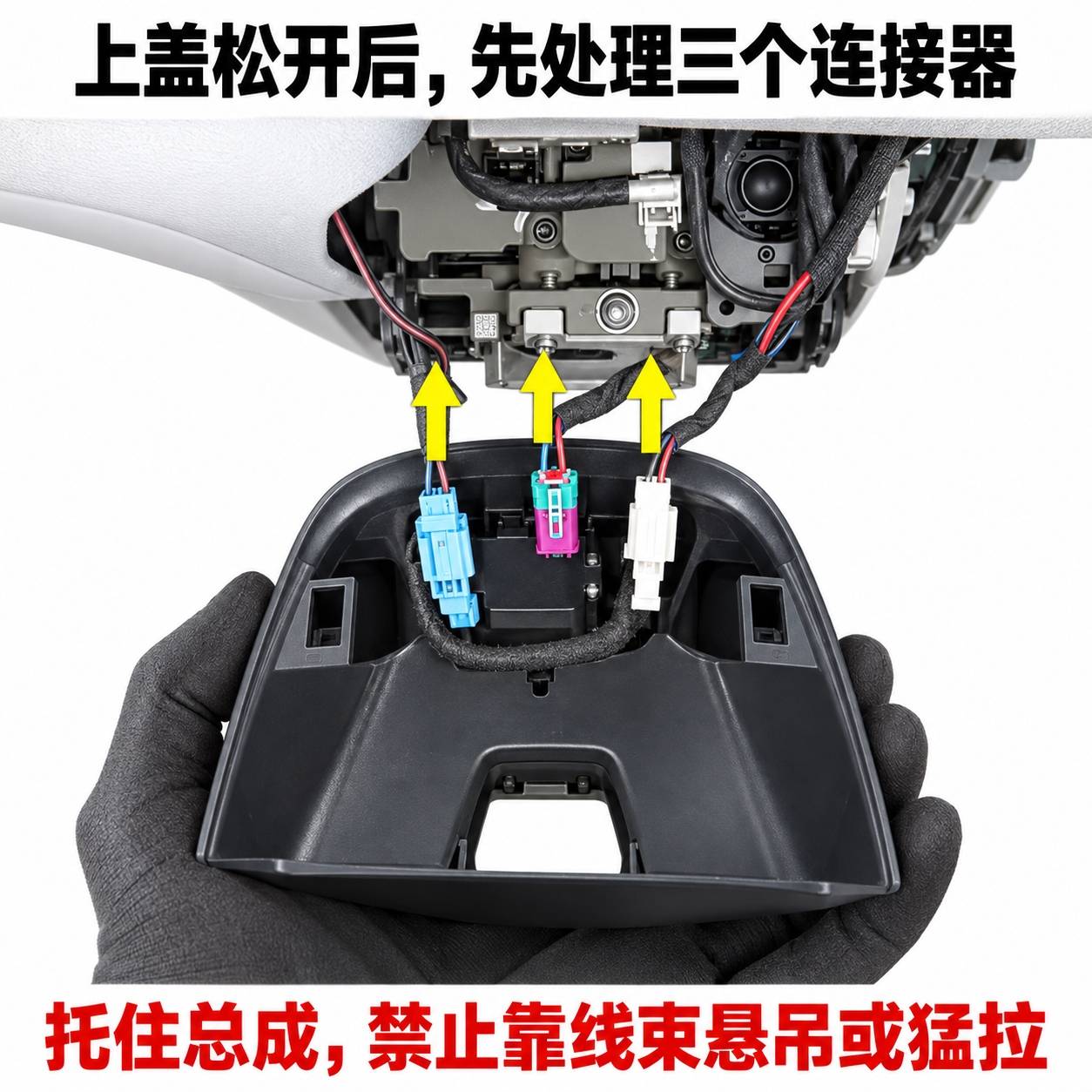

上盖周边还涉及下盖、车内后视镜等独立部件。下图展示上盖与周边组件的三处连接器关系，说明机械卡扣释放后仍可能存在电气连接。不能因盖板松动就认为总成已经完全分离，也不能让线束承担总成重量。

图内颜色用于识别画面对象，不是车辆线色、信号种类或端子电压定义。图中的先后文字只描述所引机械局部场景，不包括进入作业状态的要求；本页不提供断接接口的方法。

二、螺栓与锁片是两种配合关系

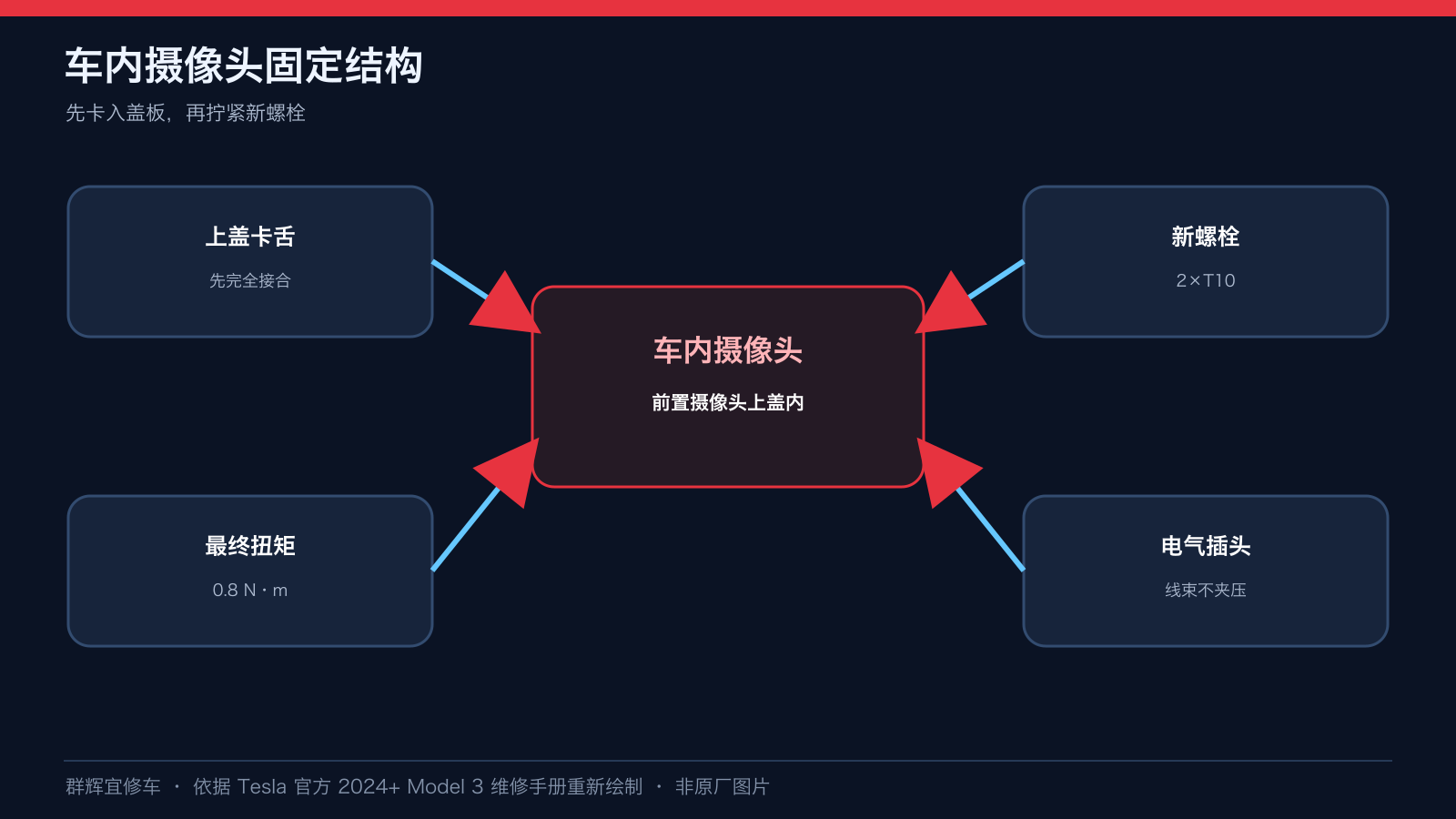

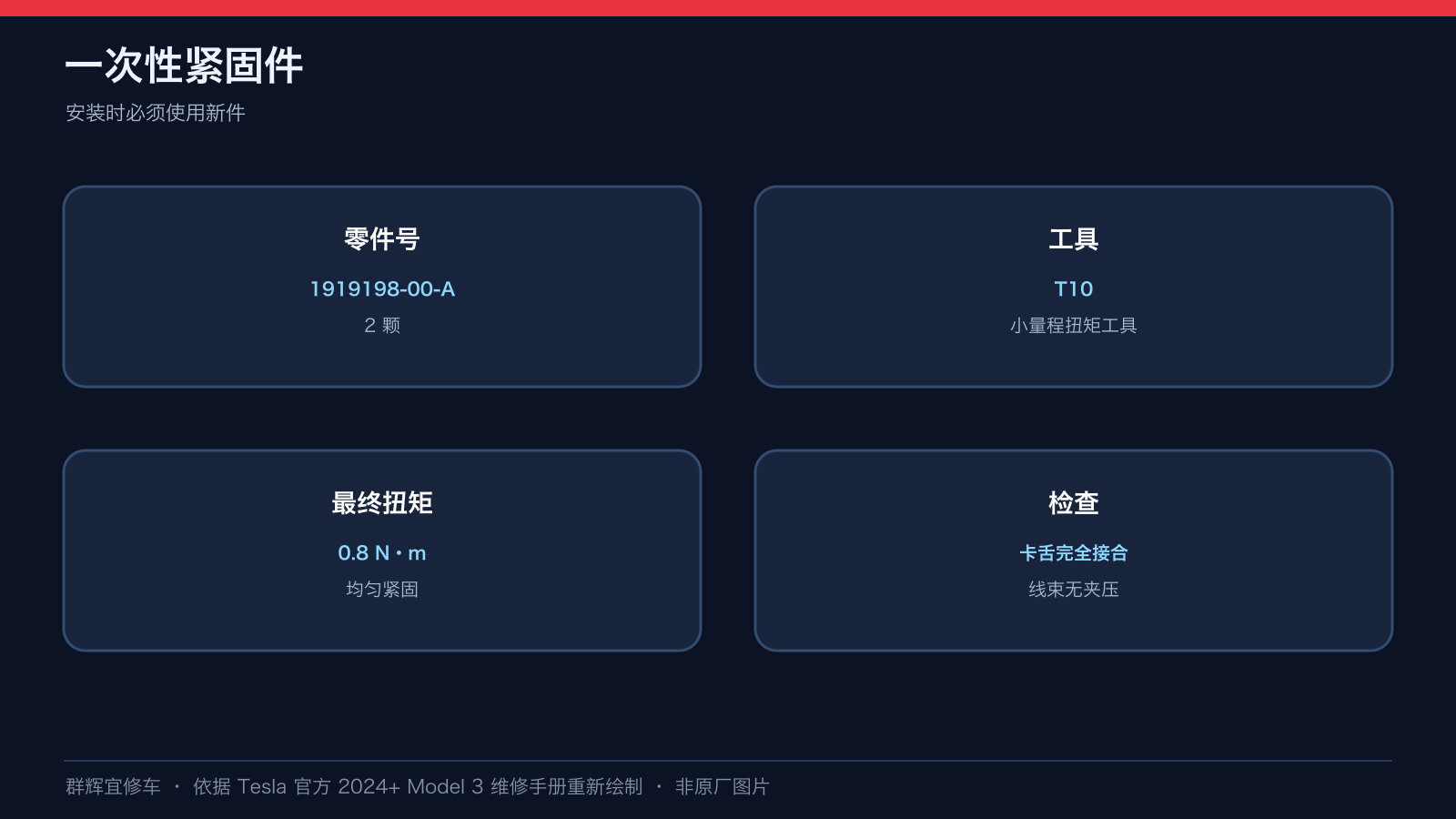

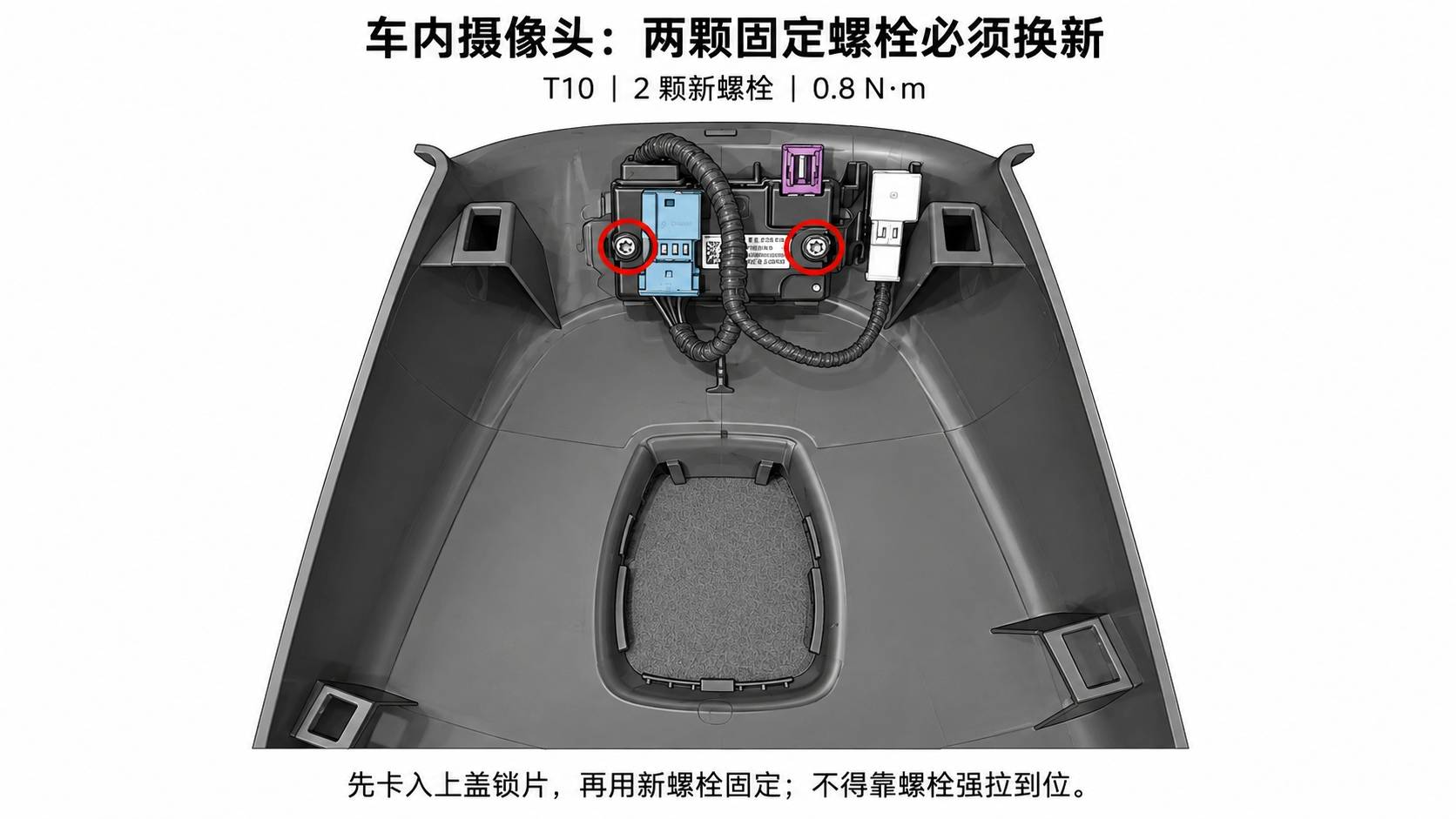

两颗螺栓把摄像头固定在上盖上，红圈只标出这一组紧固件。所引版本要求这两颗螺栓更换，图中T10及0.8 N·m属于该组标注，不能用于相邻组件。固定螺栓不能代替摄像头与上盖的定位配合。

三、局部放大看锁片

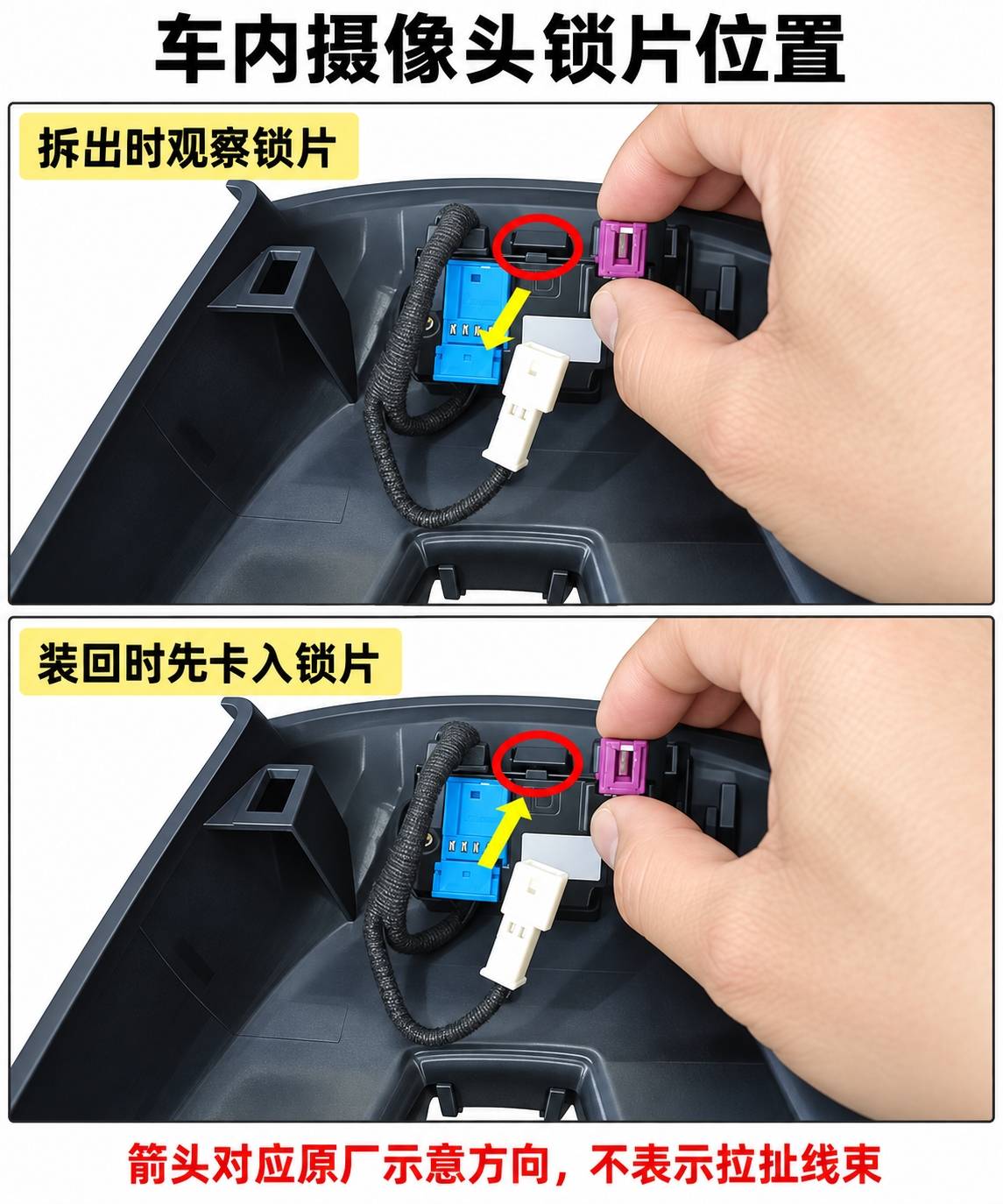

下面两幅观察图标出同一定位锁片。锁片与摄像头的配合关系和螺栓固定不同，也不是紫色连接器的释放结构。局部箭头依据图中观察方向，不表示车辆前后方向，不应理解成拽住线束使部件移动。

四、硬件装好不代表软件流程完成

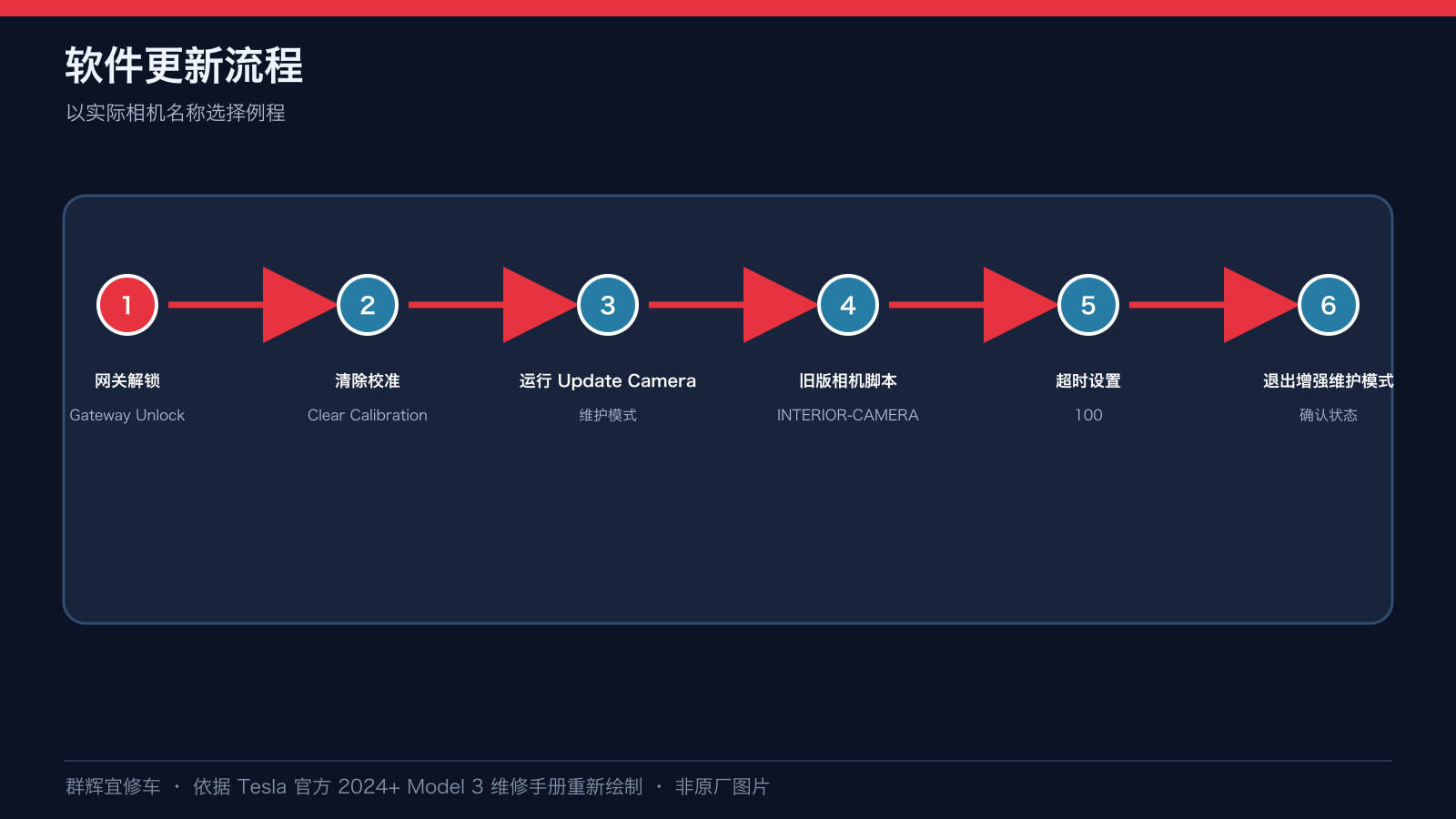

机械固定、接口连接与摄像头软件更新及校准需要分别确认。所引原厂软件分支重复列出同名摄像头脚本，步骤意图尚未澄清。本文不猜测其中一次应为退出校准，不提供重复运行、跳过或替代脚本的做法。

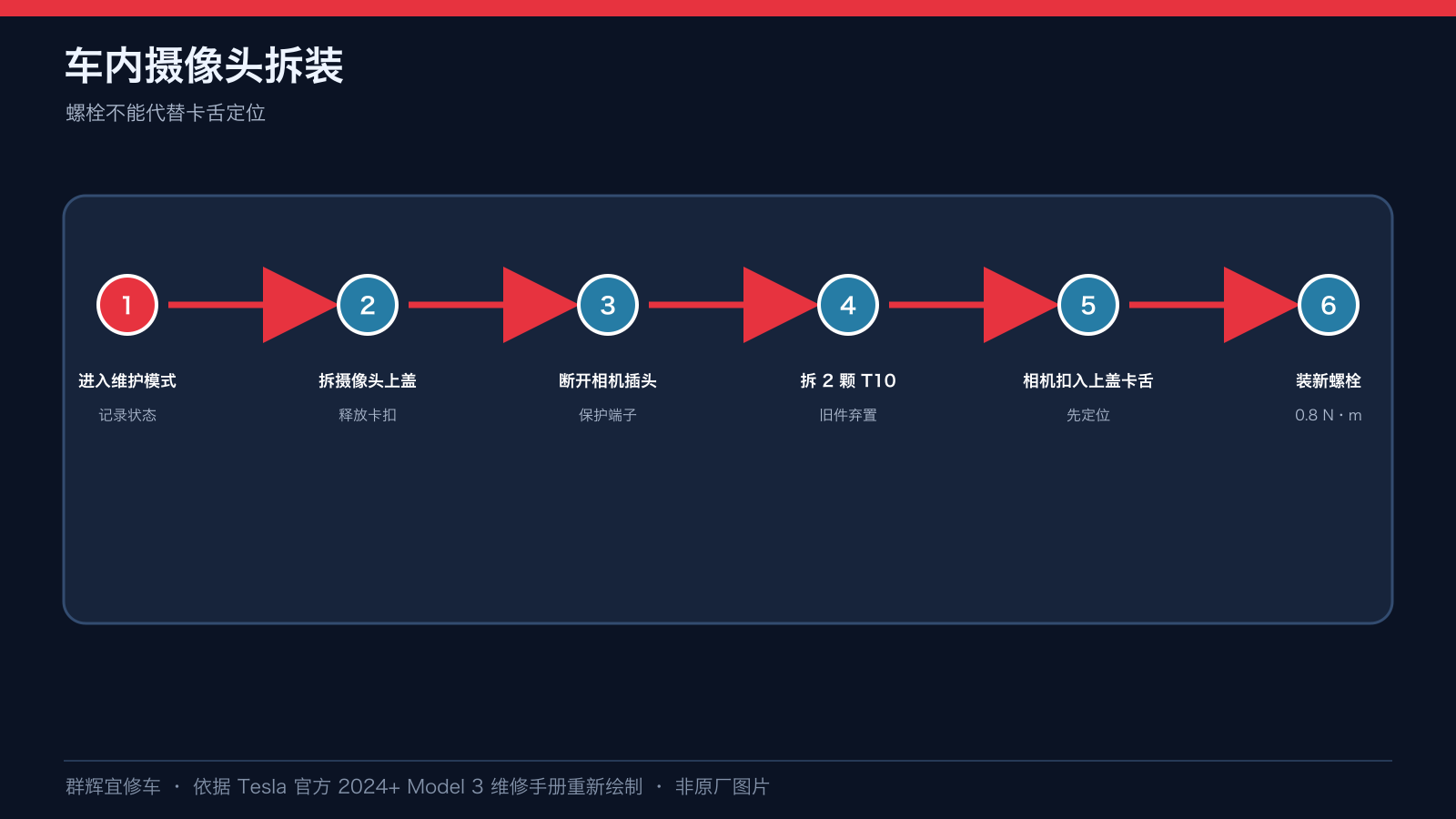

本文不提供连续拆装、网关解锁、维护模式菜单和可直接执行的软件例程。读者应掌握三个连接器、两颗螺栓与一处所示定位锁片的不同角色；实际作业仍须取得与车辆配置及软件版本一致的完整有效程序。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《摄像头 - 内部（左驾驶） ((拆卸和更换))》及英文版《Camera - Interior (LHD) (Remove and Replace)》；主 GUID：GUID-4EEE004E-CDFF-4FBE-9EF0-EF0B61A89D25。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：车内摄像头上盖同时有机械与电气连接；两颗螺栓、锁片和上盖插头不能混成一种固定方式。硬件复位后是否需要软件流程，应按车辆版本和有效例程核对。

原厂主程序直接引用且与本页边界相关的入口：摄像头上部盖板 - 车内后视镜 ((拆卸和更换))——上盖的访问与恢复属于独立程序；Toolbox（连接和断开）——软件连接不由机械配图推定。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
