奔驰S级W221中央锁止与防盗授权（二）

奔驰S级W221的中央锁止、钥匙识别、电子点火开关和发动机启动授权构成连续的防盗功能链。无法解锁或无法启动时，应先确定故障发生在遥控接收、钥匙认证、点火释放还是启动授权阶段。

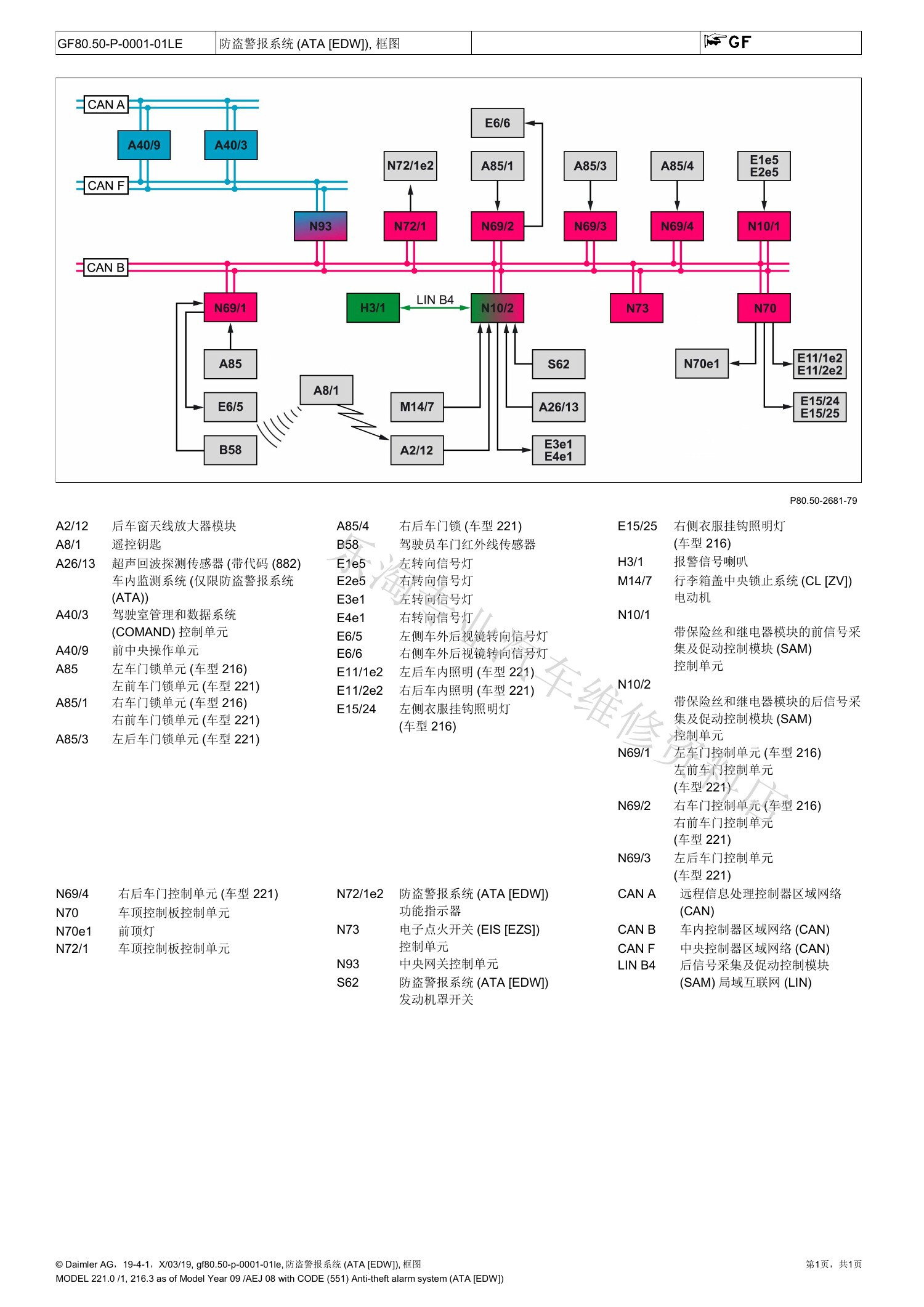

一、防盗 防盗报警系统：系统框图

图中标出了参与控制的单元、网络分区和主要信号路径，可用于确定通信与控制关系。

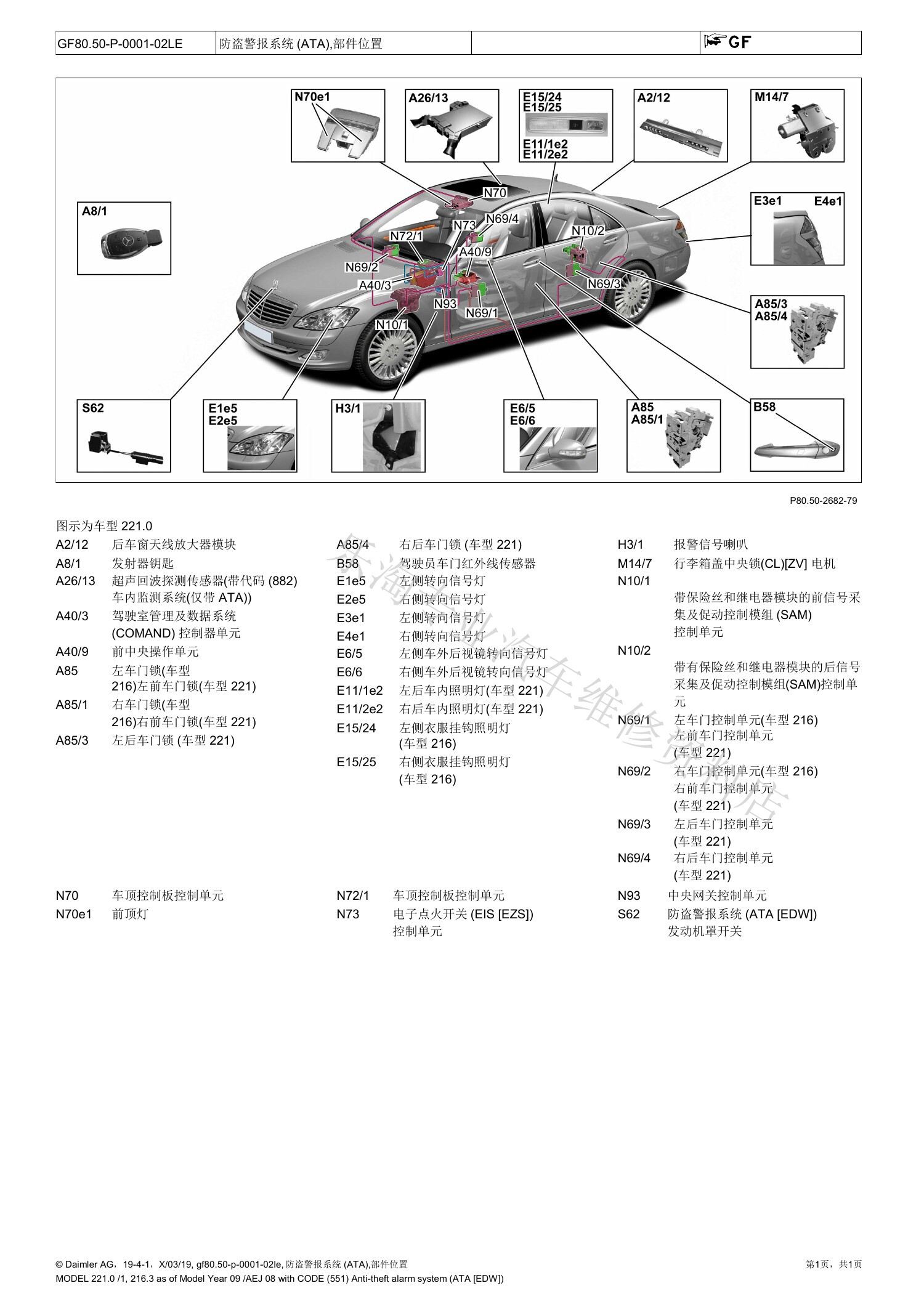

二、防盗 防盗报警系统：部件位置

该部分用于确认相关控制单元、传感器和执行器在车辆上的安装位置。

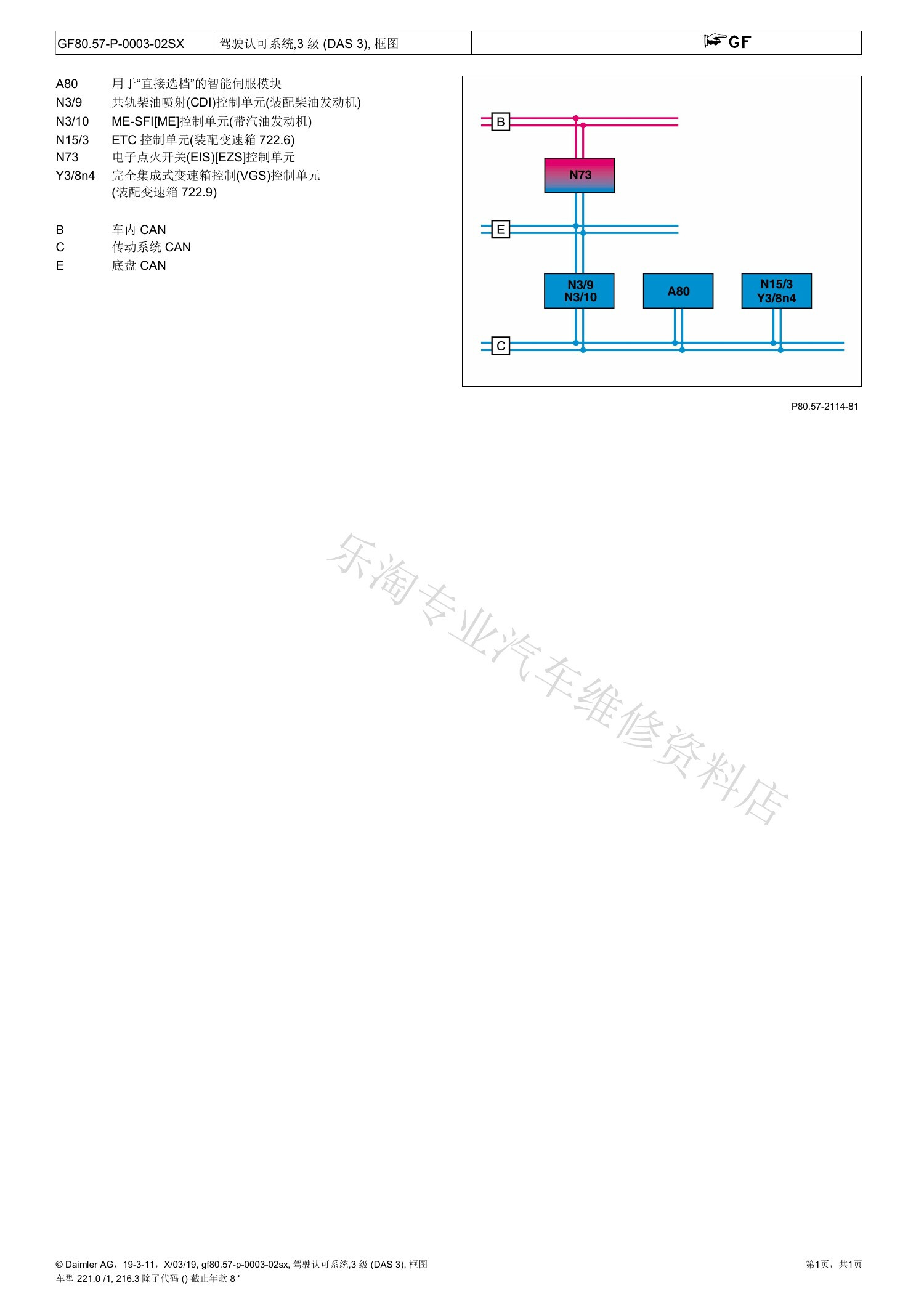

三、防盗 驾驶认可系统DSA3 框图

图中标出了参与控制的单元、网络分区和主要信号路径，可用于确定通信与控制关系。

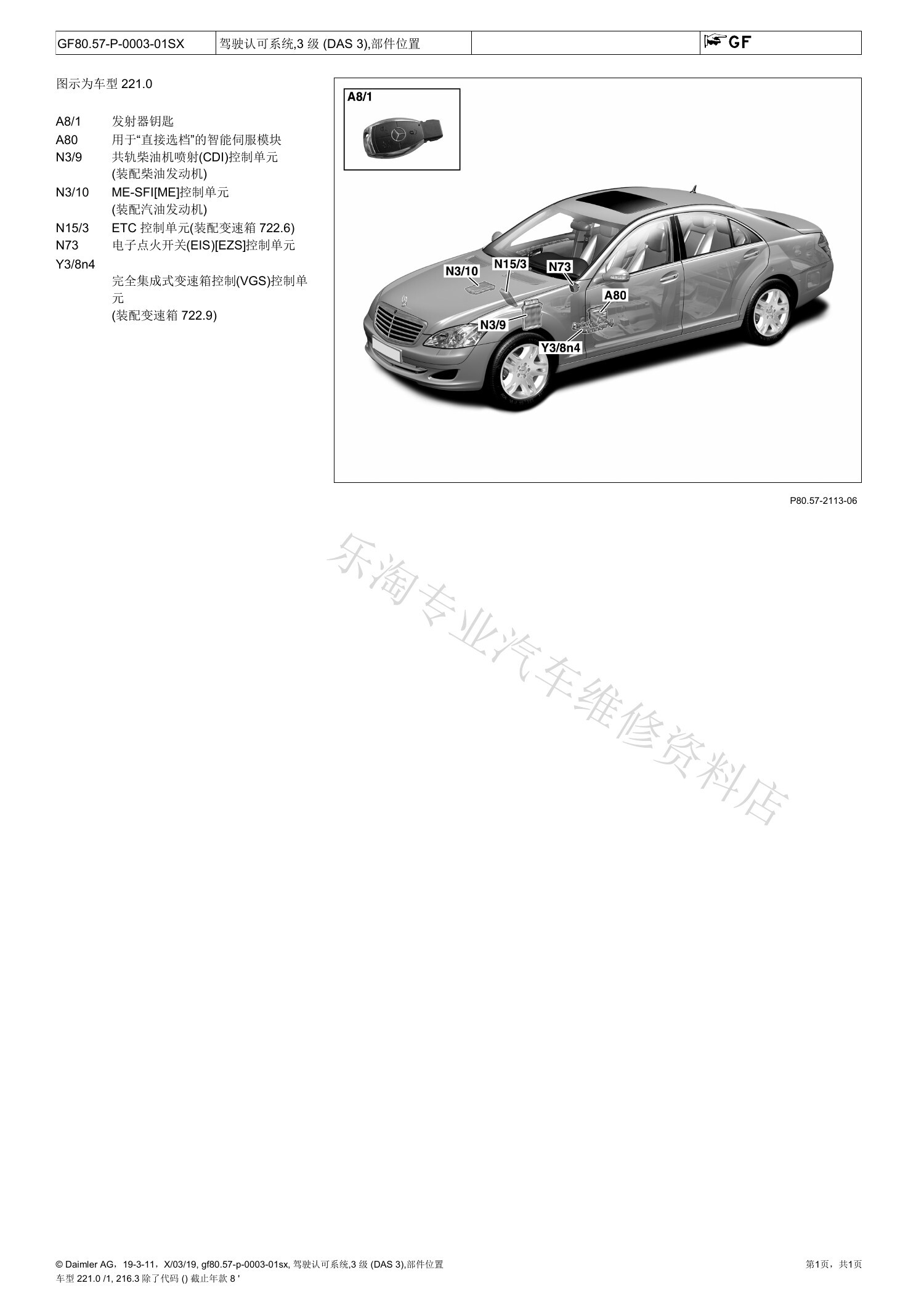

四、防盗 驾驶认可系统DSA3 部件位置1

该部分用于确认相关控制单元、传感器和执行器在车辆上的安装位置。

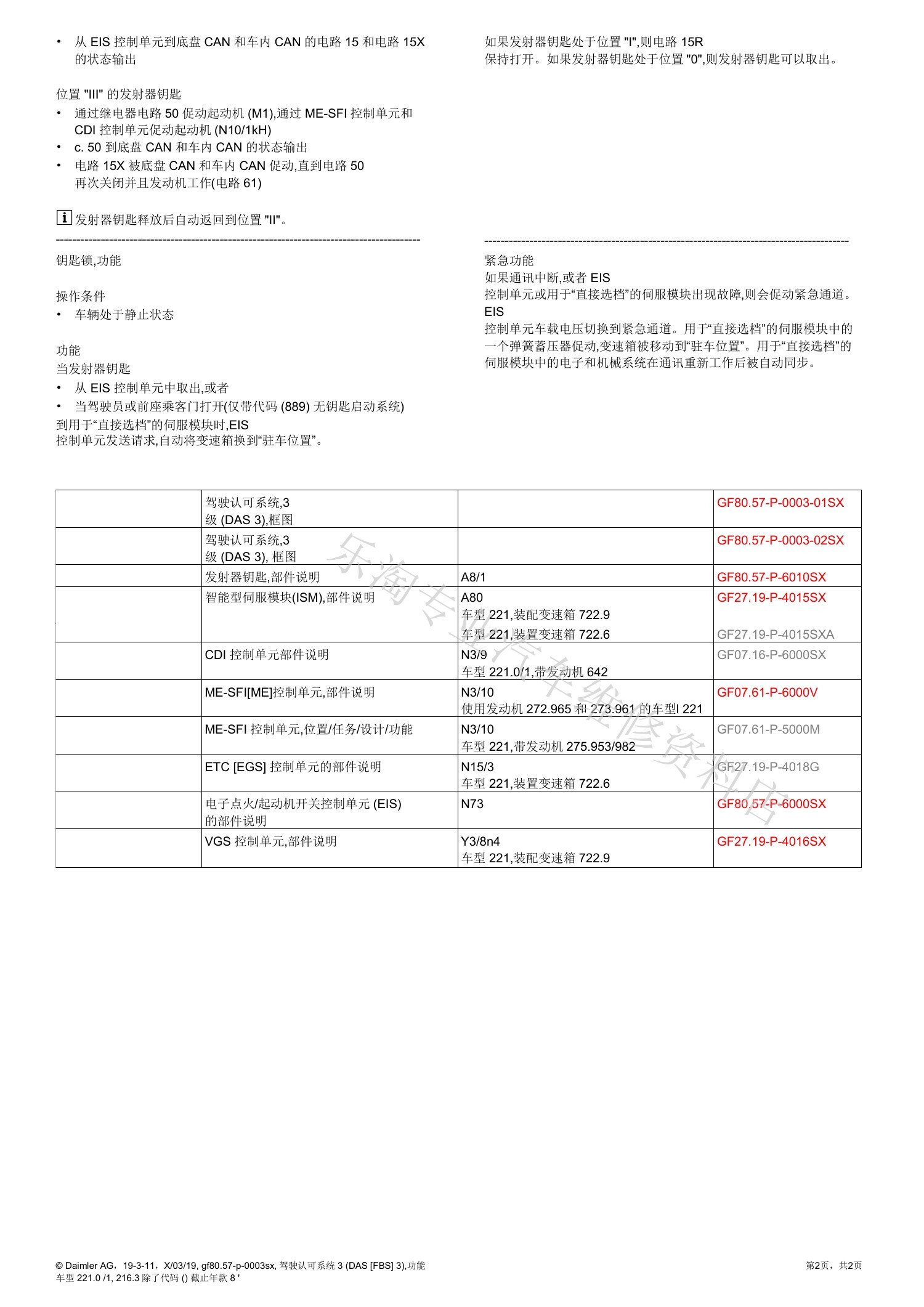

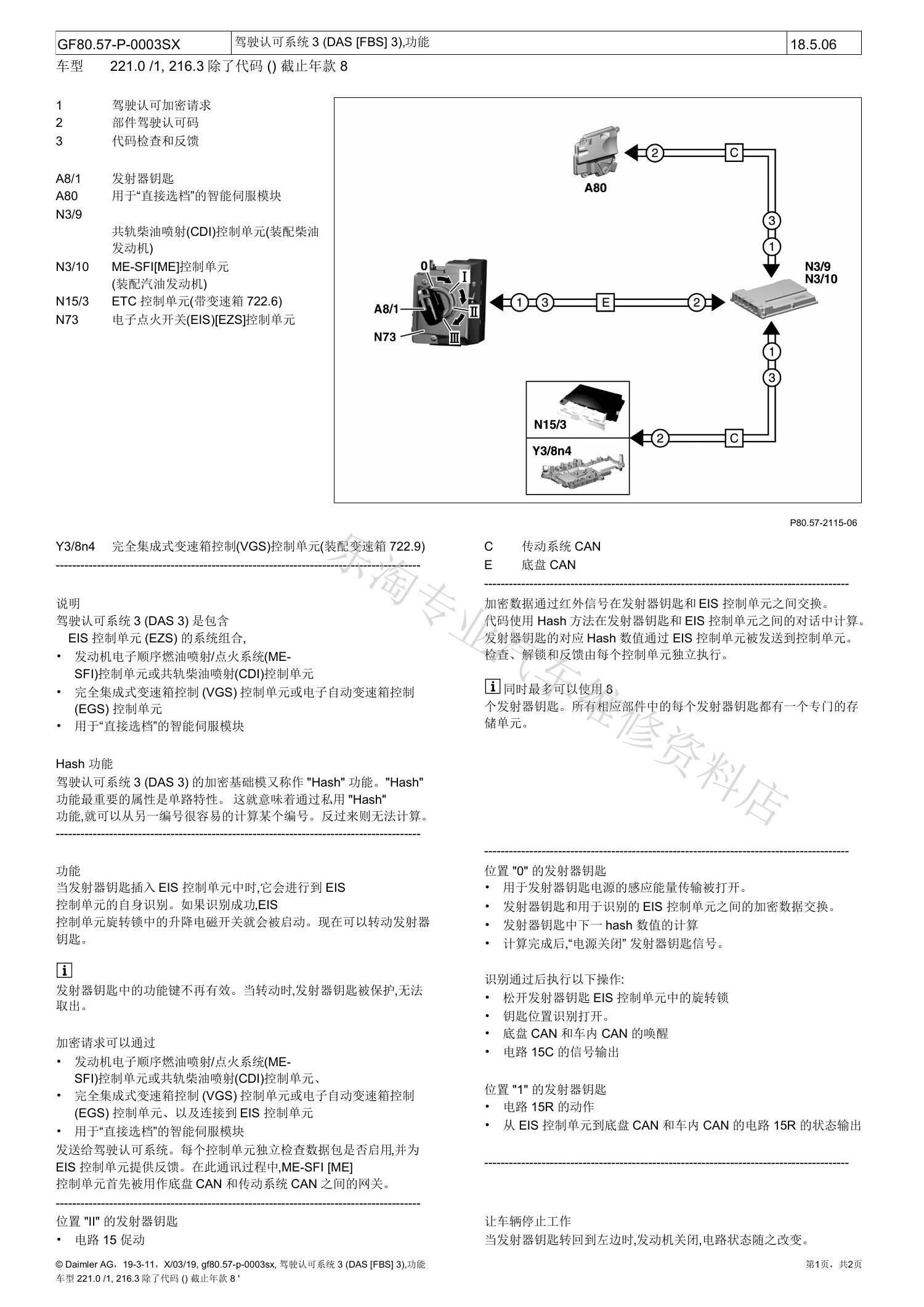

五、防盗 驾驶认可系统DSA3

该部分说明系统组成、工作条件和控制关系，可结合故障码与实际值进行检查。
