奔驰车载电网诊断系统：状态周期、端子电压和休眠记录分析

车载电网诊断数据按时间记录车辆运行、驻车、唤醒和休眠状态，可用于还原蓄电池亏电前后的电气过程。

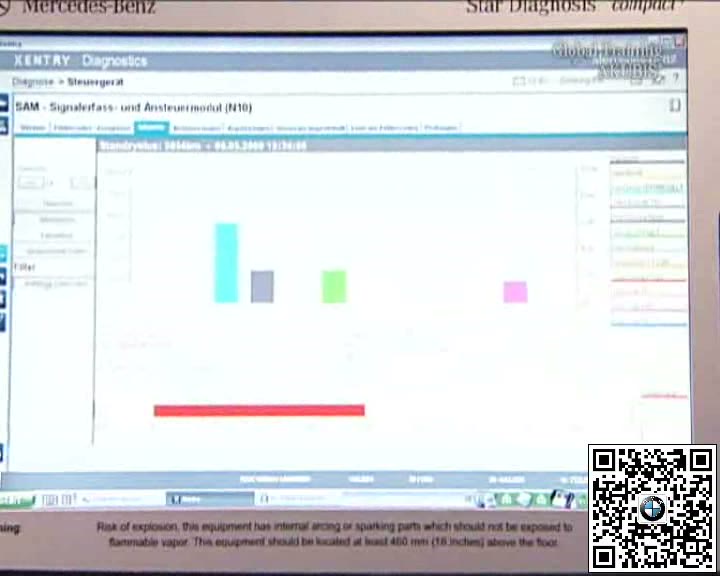

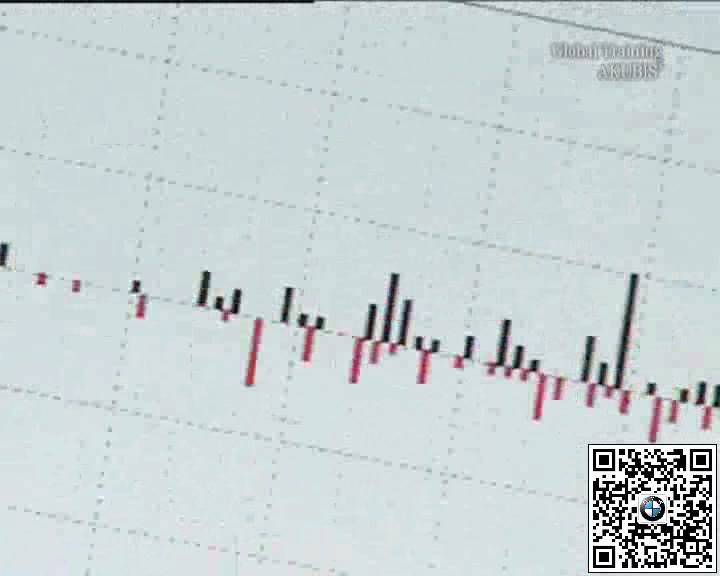

曲线和柱状记录只能提供方向，最终结论还要结合故障环境数据、静态电流实测以及对应车型的端子逻辑。

一、读取记录并筛选异常状态周期

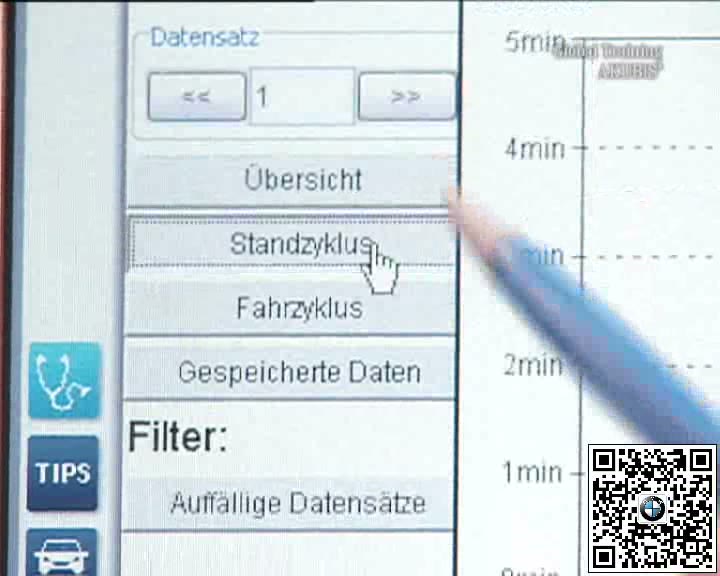

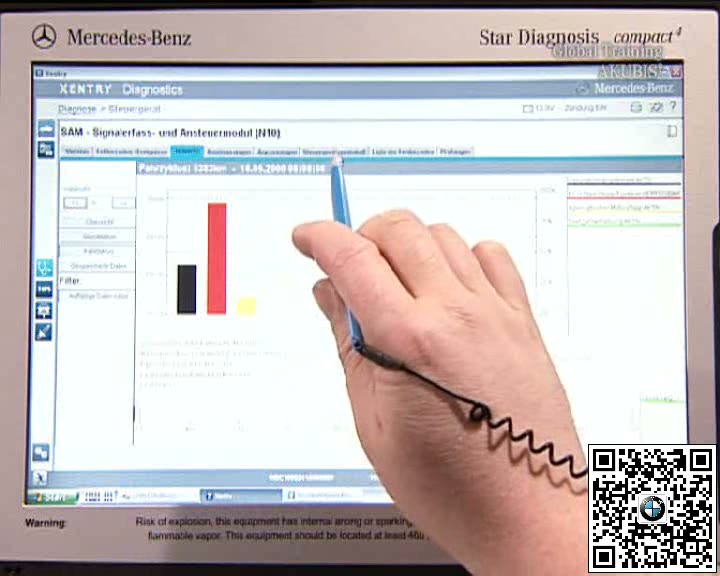

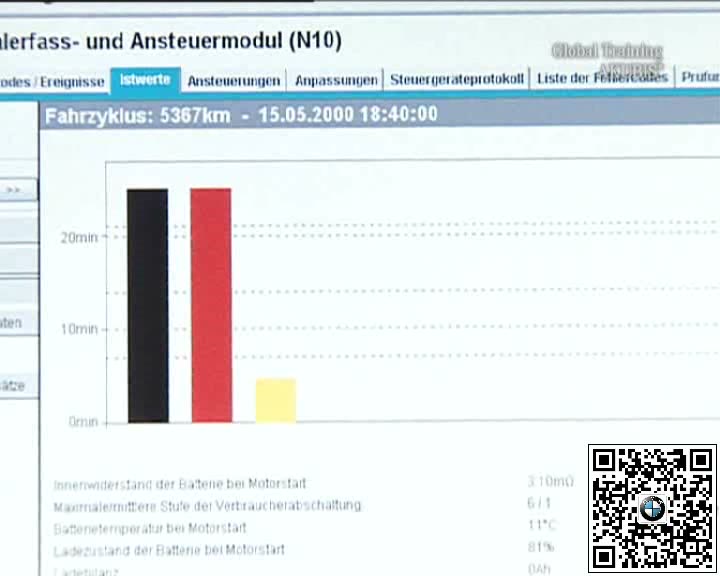

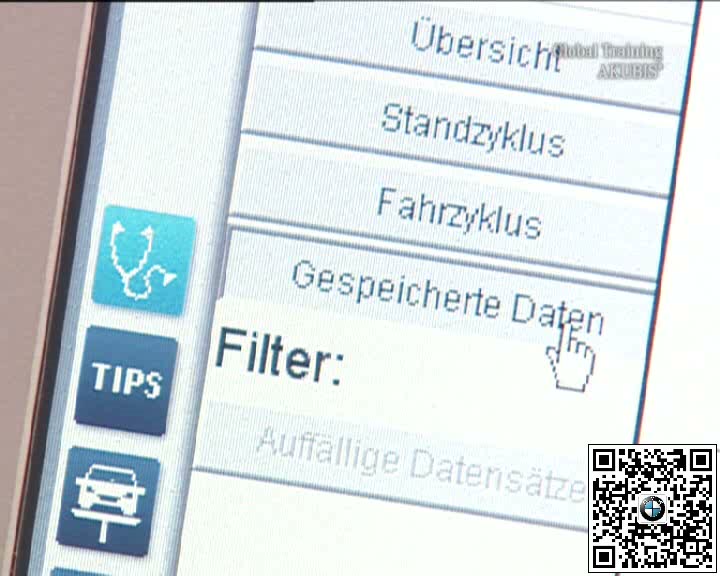

进入车载电网诊断，查看保存的数据集和持续时间，按亏电、频繁唤醒、长时间总线活动等特征筛选可疑周期。

二、区分驻车、行驶、唤醒与休眠阶段

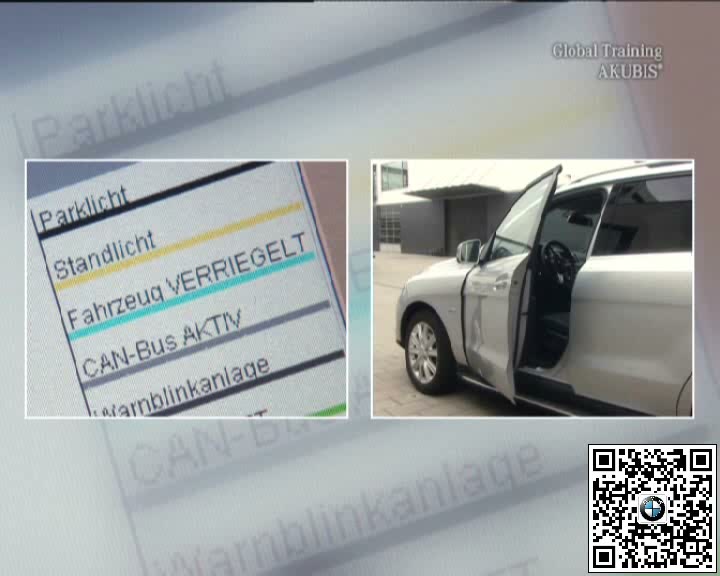

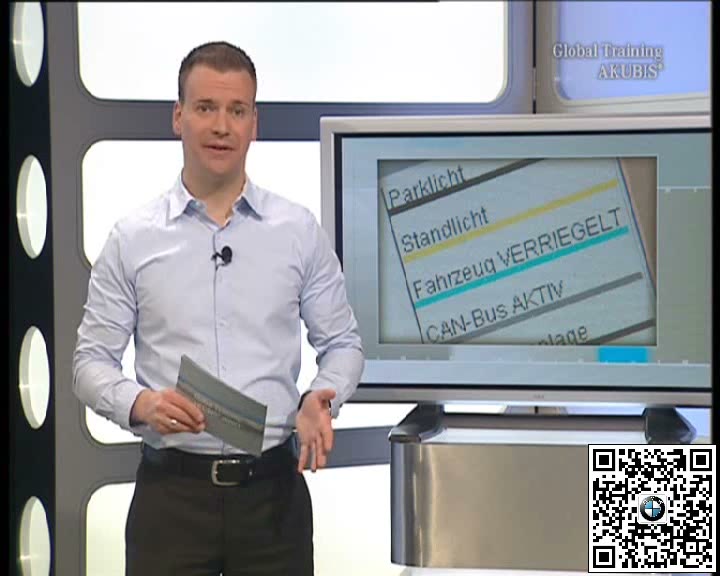

对照状态图确认点火开关、车门和总线活动，识别车辆是否按期进入休眠，或在驻车期间被反复唤醒。

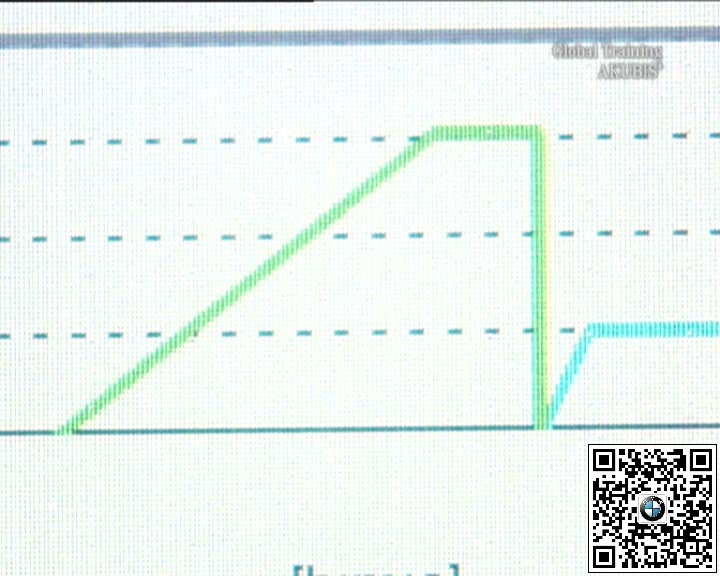

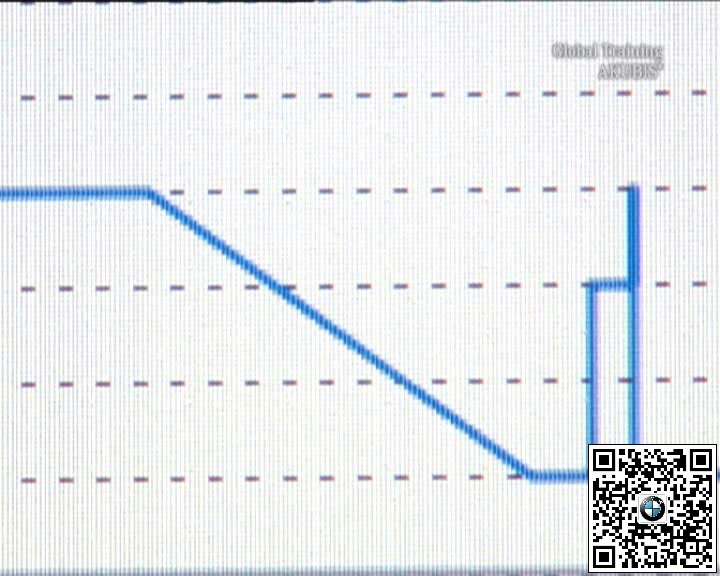

三、分析端子和蓄电池电压曲线

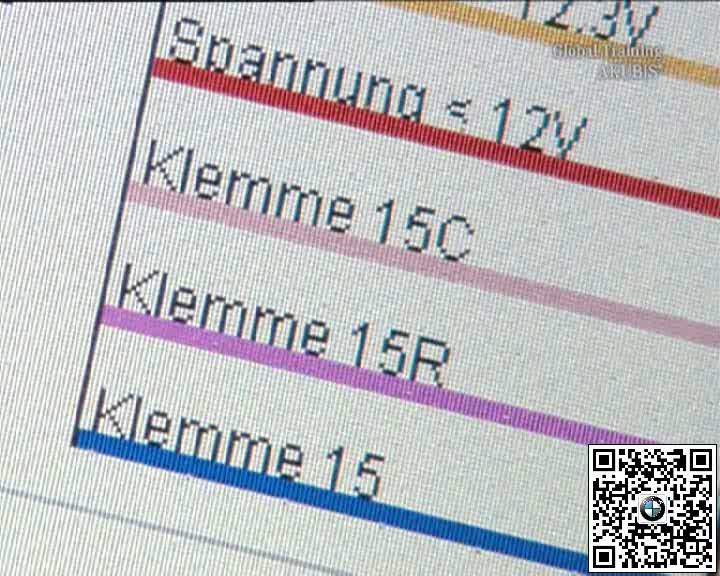

比较端子15、15R、15C及蓄电池电压随时间的变化，结合用电器切换判断异常负载、供电中断或电压下降。

四、结合实车静态电流确定故障范围

根据记录锁定时间和系统后，在相同条件下进行静态电流及总线检查，逐步定位未休眠控制单元或异常用电器。

五、完工检查要点

• 目标数据集和时间范围正确。
• 车辆状态周期划分清楚。
• 端子及电压曲线解释一致。
• 记录分析已由实车测量验证。
