一汽大众3321 探戈 进入及启动许可 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

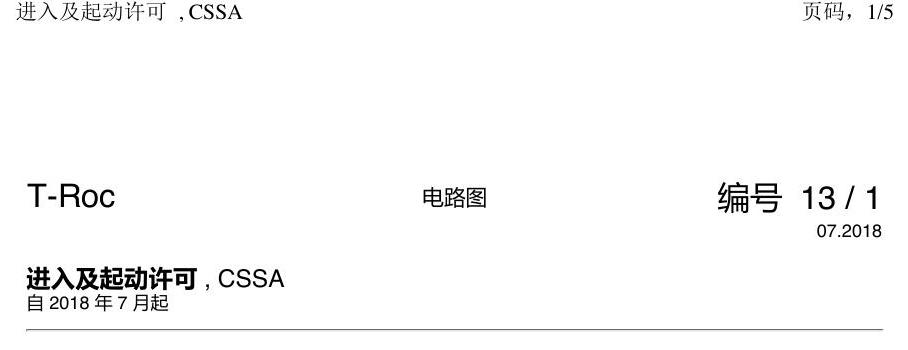

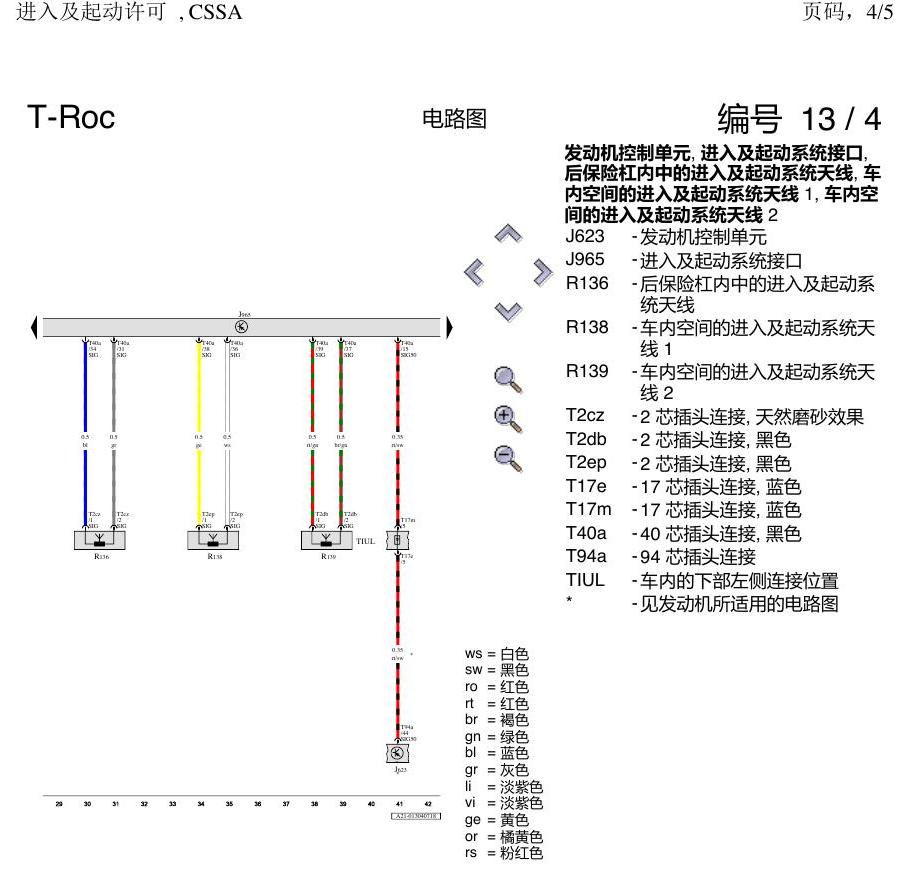

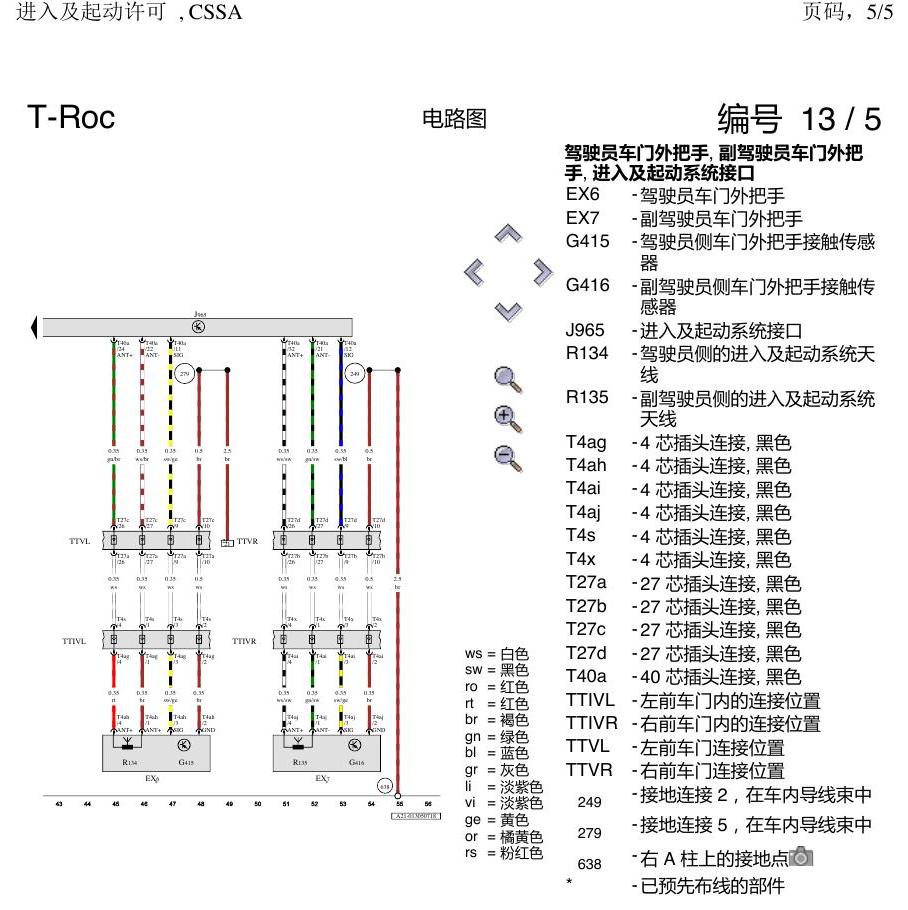

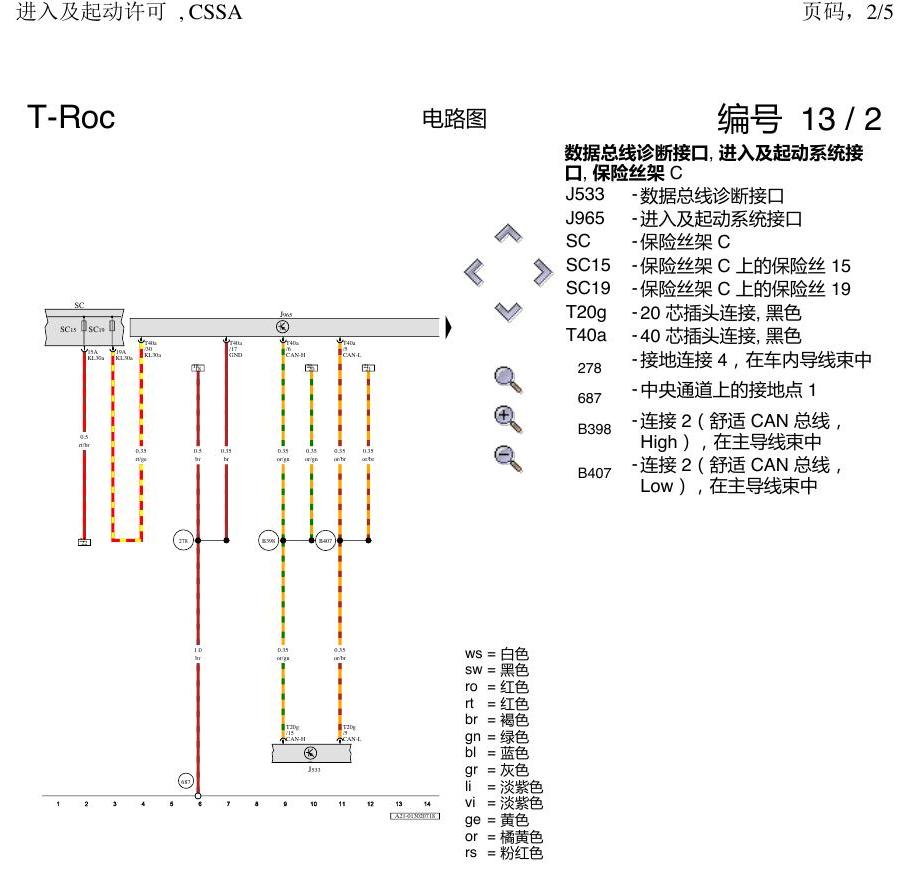

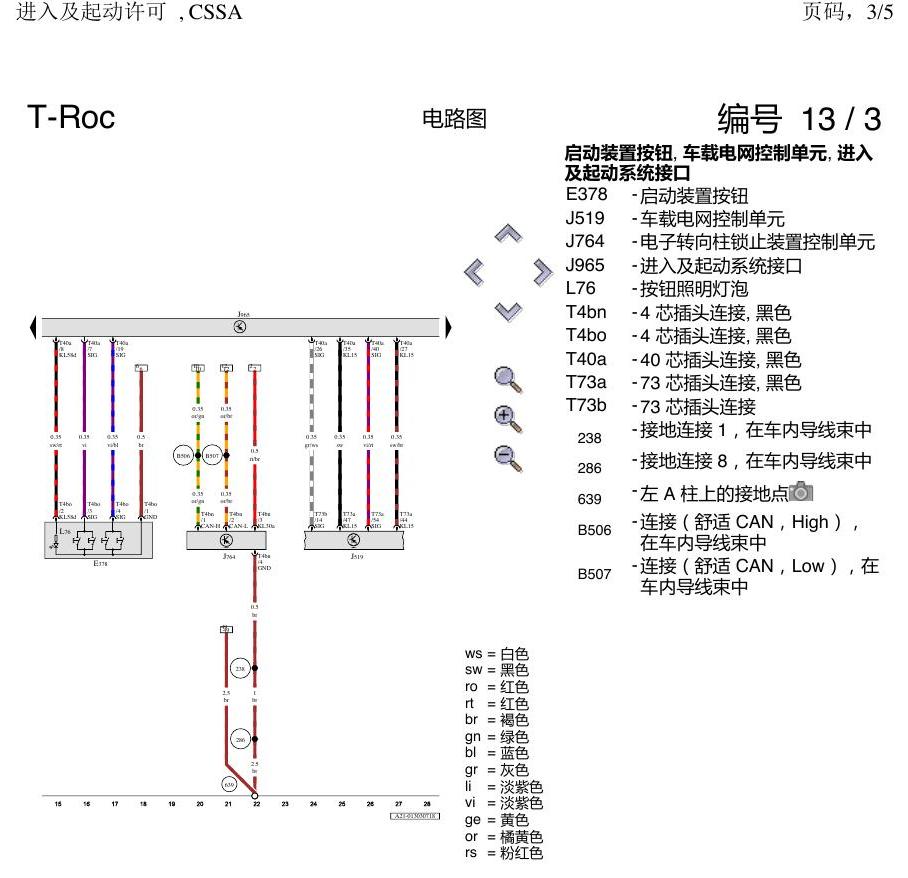

下方为原始资料图，共 5 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪Q5L 电路图 腰部支撑调节装置 , (3L3),(7P1),(7P7) 电路图
奥迪Q5L 电路图 腰部支撑调节装置 , (3L3),(7P1),(7P7) 电路图资料。
奥迪A4L B9 座椅通风 , (4D3) 电路图
奥迪A4L B9 座椅通风 , (4D3) 电路图资料。
一汽大众高尔夫嘉旅 数据总线联网 电路图
一汽大众高尔夫嘉旅 数据总线联网 电路图资料。
斯柯达柯米克 滑动天窗 电路图
斯柯达柯米克 滑动天窗 电路图资料。
斯柯达明锐 MQB 6档 变速箱 电路图
斯柯达明锐 MQB 6档 变速箱 电路图资料。
