PicoScope SENT 传感器通信诊断培训：校准脉冲、Fast/Slow 解码与复核

现代发动机和底盘传感器不一定把压力、温度或位置直接输出为传统模拟电压。SENT（Single Edge Nibble Transmission，单边沿半字节传输）把测量信息编码成单根信号线上的脉冲序列，由传感器单向发送给控制单元。遇到报码、实际值跳变或信号不可信时，只测一条“有电压”的线并不足以判断传感器好坏。

本文面向已通过电路图确认采用SENT的低压传感器。不同车型的供电、静态电平、通道组合、传递函数和故障管理策略可能不同；CAN、LIN、PWM和模拟电压信号不能套用SENT解码方法。

先区分资料事实、维修解读和实车判断

• 原资料确认：SENT是点对点、单向的数字通信；Fast通道承载快速变化的主要测量值，Slow通道通过多个Fast数据包重组较慢的身份、温度、特性或错误信息。
• 维修解读：示波器既能检查电平、毛刺和掉线，也能把脉冲解码为数值；物理层异常与协议内容异常要分开判断。
• 实车核实：传感器类型、每个通道含义、工程单位、有效范围和故障阈值，必须从对应车辆厂家资料取得。

SENT数据包为什么先看校准脉冲

SENT中的“Single Edge”表示数值由相邻下降沿之间的时间间隔表达；“Nibble”是4位数据，可表示0至15。每个数据包先用校准脉冲建立时间基准，再传送状态/通信半字节、数据半字节和校验信息。Pico官方资料指出，校准脉冲的边沿间隔除以56即可得到Tick time；常见示例为3微秒，但资料也明确其可能更长，因此不能把3微秒写死为所有车辆的标准。

Fast数据包最多可包含6个数据半字节，具体可组成双12位、14位加8位等不同结构。CRC用于接收端的数据完整性检查；CRC通过不等于传感器本体必然损坏，还要排除信号线干扰、接触不良、供电或搭铁波动以及测量接入造成的失真。

工具与接入前条件

• 用厂家电路图确认供电、搭铁与SENT信号线，确认测量点可安全接近；不要凭线色或针脚外观猜测。
• 使用高输入阻抗示波器探头并联测量，可靠搭铁，避免刺伤密封线束、撑大端子或让探针造成相邻针脚短路。
• 先记录蓄电池电压、点火状态、发动机温度、故障码和冻结帧，再执行能够稳定改变传感器输入的安全工况。
• 若传感器位于燃油、高压制动或其他危险系统，只在厂家允许的外部电气测点采集；泄压、断电和防护必须由具备资质人员按正式程序完成。

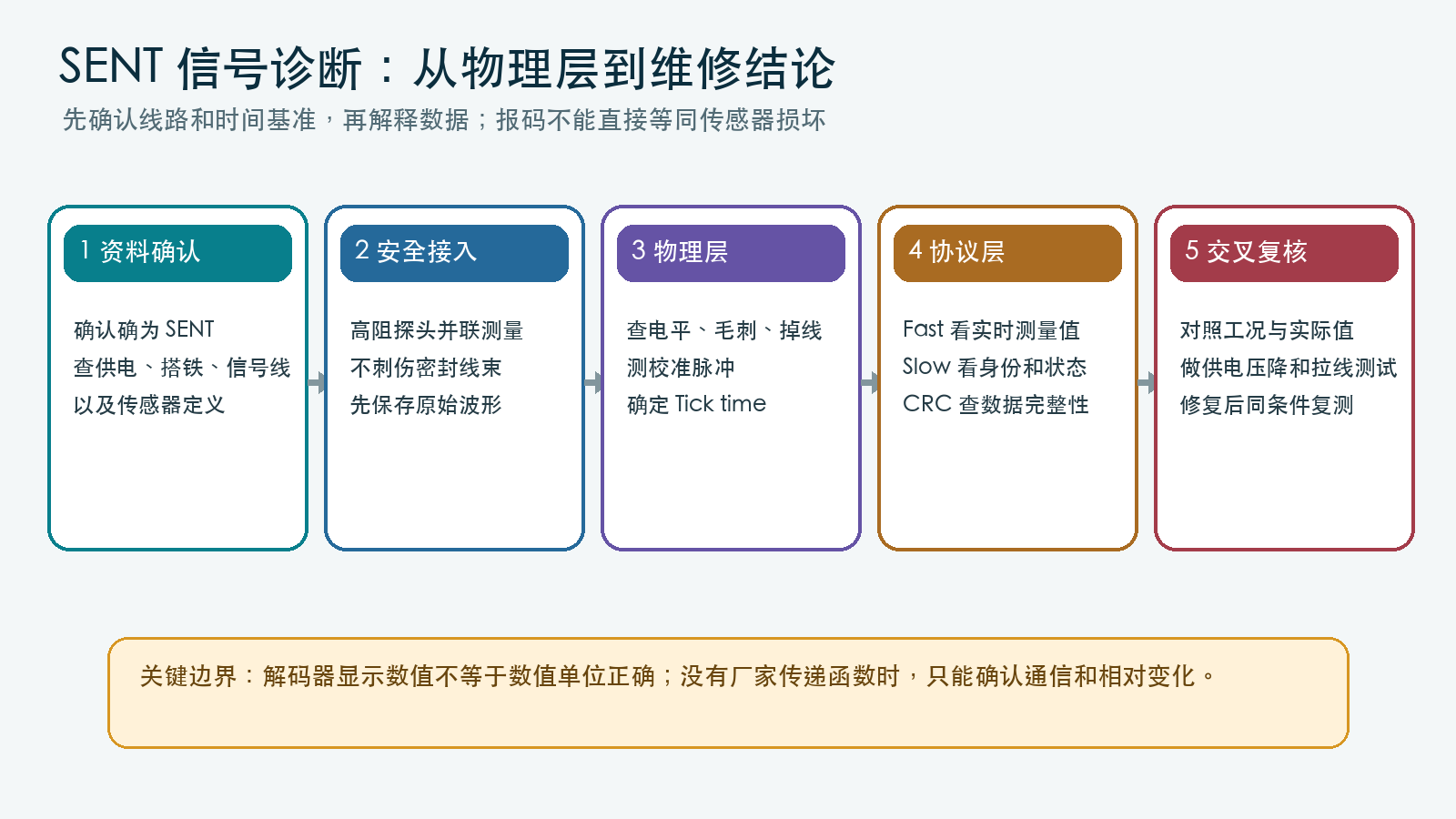

五步采集与诊断流程

第一步，点火唤醒传感器，先保存一段不加解码器的原始波形。检查信号能否持续输出、低高电平是否稳定、边沿是否清楚，以及波形异常是否与线束晃动、振动或温度同步。没有连续数据包时，应先做供电、搭铁压降和线路完整性检查。

第二步，在稳定波形中找到最宽的校准脉冲，量取相邻下降沿间隔并除以56，得到实际Tick time。若解码表为空或错误密集，优先复核时间基准、采样率、探头倍率和接地，不要先假定协议损坏。

第三步，先用Slow解码查看传感器类型、通道描述、协议版本、传递函数信息或诊断状态是否存在，再设置Fast解码。官方资料说明Slow信息来自连续16个或18个Fast数据包的重组，因此需要足够长且连续的采集。

第四步，在已确认通道定义后，对比Fast数值与诊断仪实际值，并让压力、位置或温度在厂家允许范围内平滑变化。只有十进制数值、没有厂家线性传递函数时，不能擅自标成bar、摄氏度或角度；此时只能评价通信连续性和相对变化。

关键判断：不要把通信报码直接等同换件

• 供电或搭铁压降会让传感器复位、掉包或输出异常，先在故障发生时测动态电压。
• 线束开路、对地/对正极短路、端子张力不足和电磁干扰都可能破坏边沿或CRC。
• 解码持续正常但工程值不合理时，再核对传递函数、传感器机械输入、参考压力或安装条件。
• 同一信号在传感器端正常、控制单元端异常，优先沿线路分段；两端均异常才进一步评估传感器及其供电。

维修后复核与记录

保存修前修后原始波形、Tick time、解码设置、采样工况和诊断仪实际值。修复后在相同温度与负载条件复测，确认电平稳定、数据包连续、CRC无异常、Fast数值随输入合理变化，并完成相关故障码、功能测试和路试验收。若厂家要求初始化、学习或软件检查，也应按诊断仪引导完成。

肖师傅培训提示

学员报告至少要回答四个问题：为什么确认它是SENT、测量点是否可靠、Tick time怎样得到、解码值怎样与实车工况相互印证。协议解码的价值不是制造一张复杂表格，而是把“线路正常、通信正常、数值可信”拆成可以逐层验证的证据。

资料来源

Pico Technology官方公开引导测试《SENT Slow (Standard testing)》与《SENT Fast (Extended testing)》（页面版本2.23.0），以及官方产品资讯《New SENT Guided test now available》（2025-04-22）。核对SENT点对点单向结构、Fast/Slow通道、校准脉冲、Tick time、数据半字节与CRC。访问日期：2026-08-16。正文为中文原创归纳，两张图片为原创教学示意，不转载官方波形或网页截图。
