PicoScope 感应式 ABS 轮速传感器波形诊断培训：幅值、频率与齿圈复核

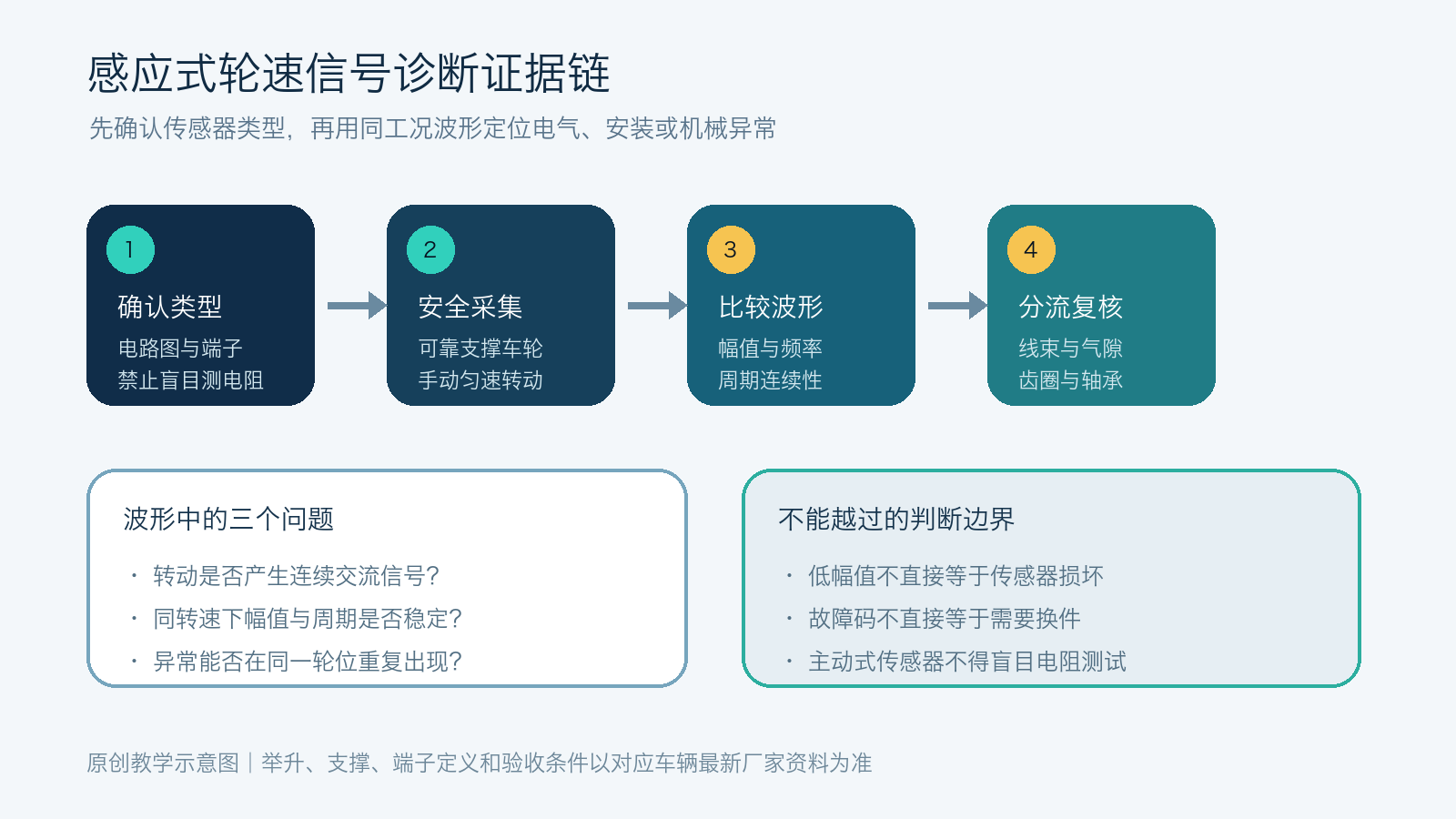

ABS、牵引力控制和车身稳定系统都依赖可靠的轮速输入。车辆出现ABS/ESP警告、低速误介入、单轮速度跳变或间歇失去信号时，故障码只能指出监测到异常的回路或轮位，不能直接证明传感器本体损坏。对传统两线感应式轮速传感器进行示波器采集，可以把“是否产生信号、信号是否连续、异常是否随齿圈重复”放在同一条证据链中。

资料定位与适用边界

• 原资料确认的事实：Pico Technology的AGT-003引导测试用于评估感应式ABS轮速传感器；点火开关打开、发动机不启动，将可疑车轮可靠举升后手动转动即可采集良好传感器的输出。

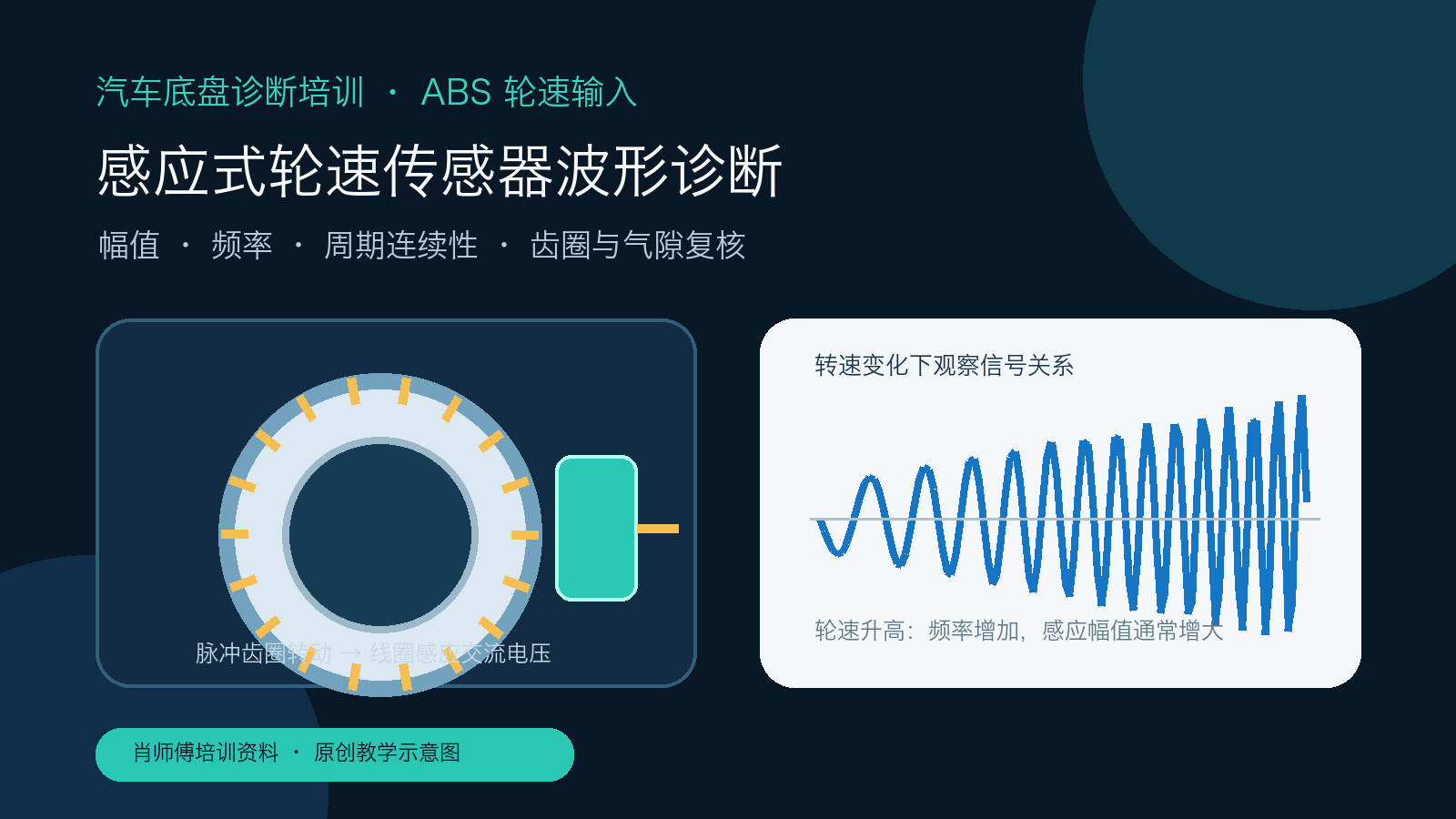

• 原资料确认的原理：传感器在线圈中设置磁化铁芯，脉冲齿圈转动时扰动磁场并产生交变电压；轮速越高，通常频率越高、感应电压幅值也越大。
• 需要实车核实：两线外观不能可靠区分被动感应式与主动霍尔/磁阻式传感器。端子、供电、偏置和测试方法必须先查对应车辆资料，不能凭线数或外形下结论。

本文只讨论已被厂家资料确认的感应式被动传感器。Pico原资料特别提醒，主动式轮速传感器不应盲目进行电阻测试，否则可能损坏器件。因此，类型未确认时，应先用正确量程观察输出特征或遵循厂家诊断引导，不要用万用表电阻挡“试试看”。

典型现象与诊断目标

常见现象包括某轮实际值在低速时掉零、四轮速度在相同工况下不一致、颠簸或转向时偶发报码、维修轮毂轴承后出现故障，以及ABS在接近停车时无故介入。训练目标不是寻找一条固定的“标准电压”，而是确认在可控轮速下信号能否稳定重复，并把传感器、线束连接、安装气隙、脉冲齿圈和轮毂轴承状态逐层分开。

工具与施工前条件

需要汽车示波器、合适探针、对应车型电路图和诊断仪。举升属于高风险操作，应由具备资质人员在平整工位使用额定能力合格的举升设备与机械支撑；按厂家规定设置驻车、挡位和支撑点。不得只靠千斤顶支撑车辆，也不得在车轮、传动轴或制动部件可能运动时把身体伸入危险区域。

• 记录故障码、冻结帧和四轮动态数据，确认异常轮位与出现车速。
• 检查轮胎规格与气压、轮毂松旷、线束磨损、插头进水和近期拆装记录。
• 按电路图确认传感器回路，在不破坏端子密封的前提下连接通道。
• 点火开关打开但不启动发动机，固定测试线，避免其卷入轮胎、制动盘或传动部件。

采集流程与三个关键判断

开始采集后，用手以尽量均匀的速度转动车轮，保存数个完整周期；随后在安全前提下改变转速，观察幅值和频率是否随之平滑变化。不要把不同转速下的幅值直接横向比较，也不要把某一辆车的峰值电压套用到另一车型。

• 是否有连续交流信号：完全无输出时，先复核测点、接地、量程和导线连续性，再考虑传感器开路或机械触发条件缺失。
• 同转速下幅值是否稳定：周期性高低变化可能与气隙波动、齿圈偏心、轴承松旷或安装问题有关；持续低幅值也可能来自转速过低、气隙过大、磁性减弱或回路高阻，不能直接换件。
• 周期是否连续：缺口、畸变或固定位置重复异常，应标记车轮角度并检查齿圈缺齿、裂纹、锈蚀附着、污染和偏摆。单次尖峰先排除探针接触、线束摆动与外部干扰。

从波形异常到实车复核

波形显示异常后，断电并确保运动部件完全停止，再检查传感器安装面、固定状态、端子张力和线束走向。测量气隙、齿圈状态、轮毂轴承游隙或偏摆时，必须使用对应车型规定的方法和极限值；本文不提供通用阈值。若齿圈与轴承集成，也要核对零件方向、生产配置和维修后装配状态。

若静态手转波形正常但道路工况仍报码，可在合规条件下比较诊断仪四轮数据，或按厂家允许的方法进行多通道动态采集，重点复现温度、转向、悬架行程和线束振动条件。制动稳定系统属于安全系统，路试必须由专业人员在安全环境完成，不能为了捕捉波形关闭必要的安全防护。

维修后验收

恢复所有连接、线束固定、制动部件和车轮紧固后，在相同手转条件下复测波形，确认幅值与周期连续性可重复；再读取四轮速度数据，检查静止零点、低速连续性和报码状态。若厂家要求校准、初始化或诊断例程，应按对应VIN、配置和软件版本执行，最终以故障不再出现且ABS/ESP相关功能通过厂家规定检查为准。

肖师傅培训提示

让学员每次都先回答两个问题：传感器类型是否确认？当前比较是否处在相同轮速？只有这两个前提成立，幅值和周期判断才有意义。合格诊断应能说明故障码不是配件结论，低幅值不是单一根因，固定位置重复的波形异常才值得继续追查齿圈与气隙。

资料来源

Pico Technology官方公开引导测试《Wheel speed sensor (inductive)》（页面版本2.23.0），核对测试目的、手动转轮采集、感应结构、幅值/频率与轮速关系及主动式传感器测试边界；Pico Technology官方培训文章《AK Protocol Decoding with PicoScope: ABS/Wheel Speed Sensor Analysis》（2026-04-02更新），用于核对现代主动式轮速技术与传统感应式传感器的类型边界。访问日期：2026-08-25。正文为中文原创归纳，两张图片由本任务原创制作，不转载官方图片或波形，不提供原始资料下载。
