KSD运动学诊断的关键是先建立正确测量条件。车辆载荷、轮胎、车身高度或测量点只要有一项不符合要求,后续定位数据就可能失去比较意义。
一、先确认测量目的和标准点
课程从车身基准尺寸与测量点开始,强调使用对应车型的规定位置和标准。


二、检查设备与举升条件

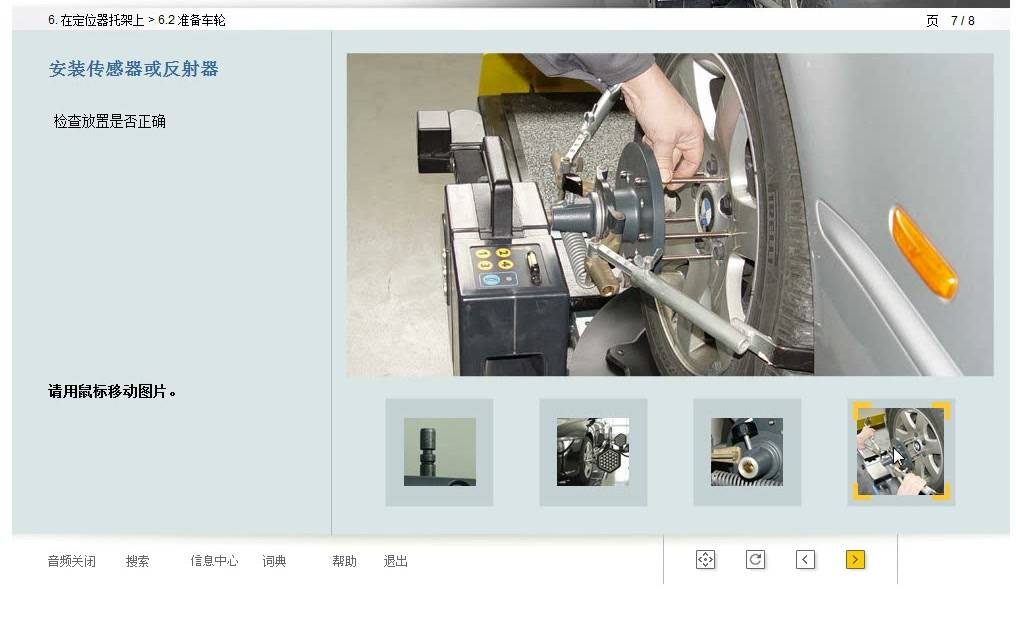

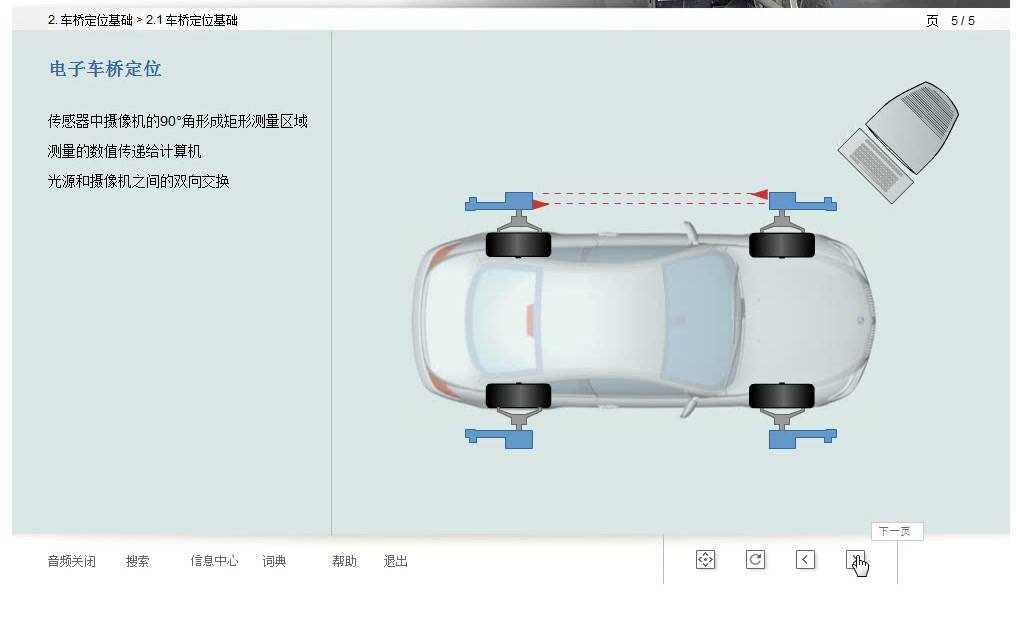

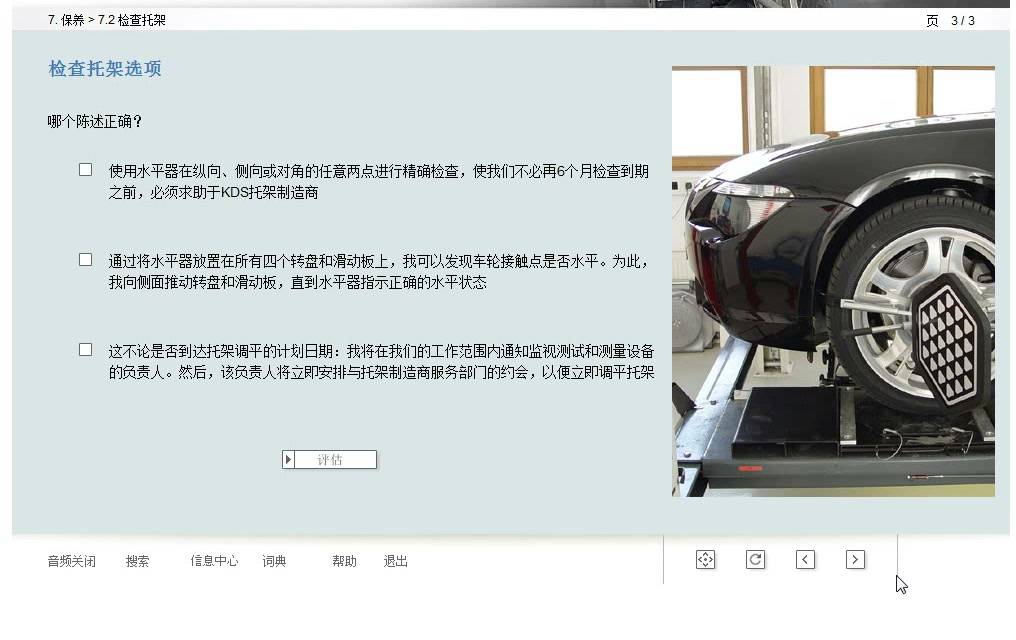

测量设备、举升机、定位台和附件必须状态正常,并按厂家要求校准。


三、车辆载荷和行驶高度

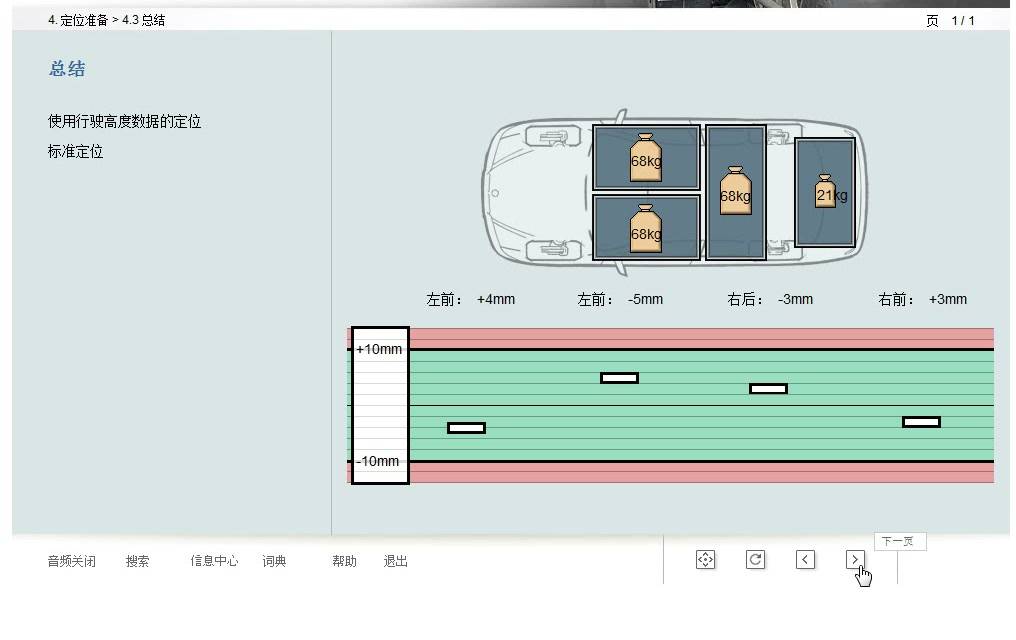

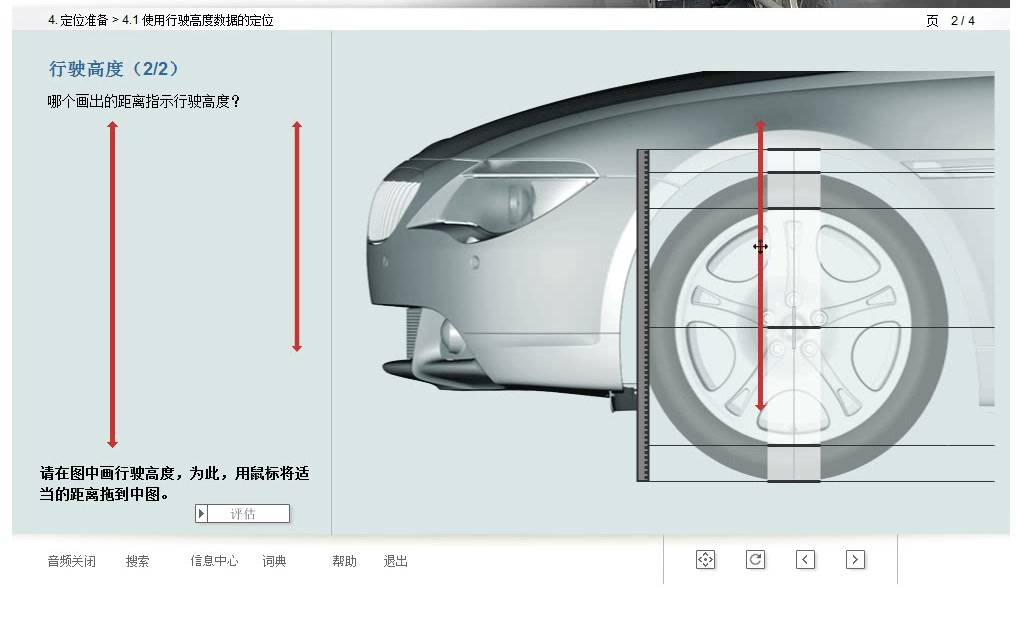

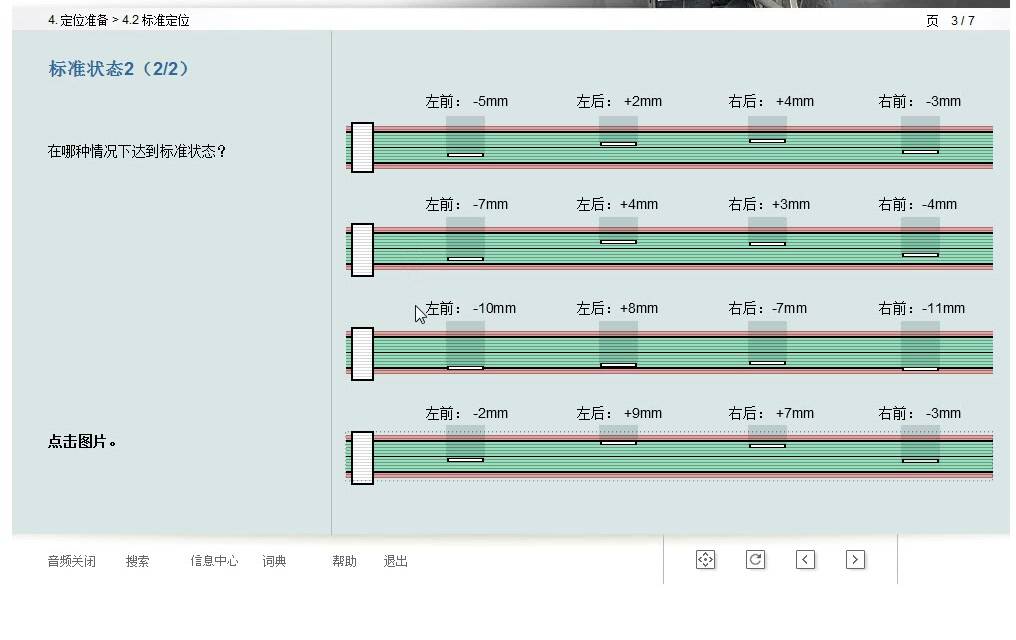

标准载荷、燃油量和车内配重会改变车身高度与定位角,应按文件建立规定条件。

四、轮胎和车轮状态

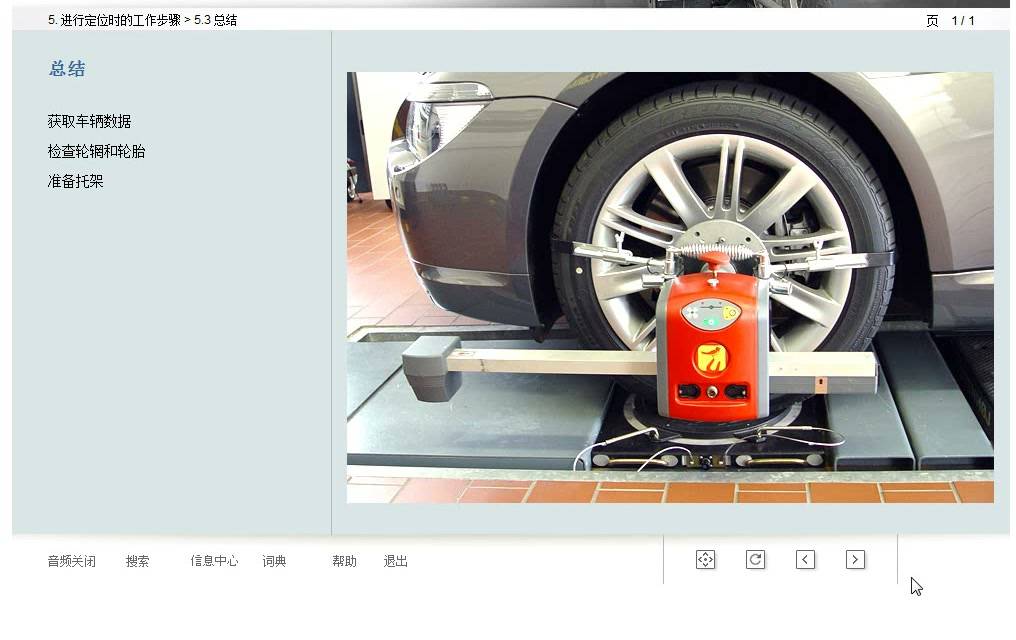

气压、尺寸、磨损、损伤和轮辋变形都会影响测量。严重异常应先处理再做定位。


五、机械间隙与底盘损伤
检查轴承、球头、衬套、拉杆、弹簧和减振器,确认不存在会使测量漂移的机械故障。


六、按KSD与当前资料执行

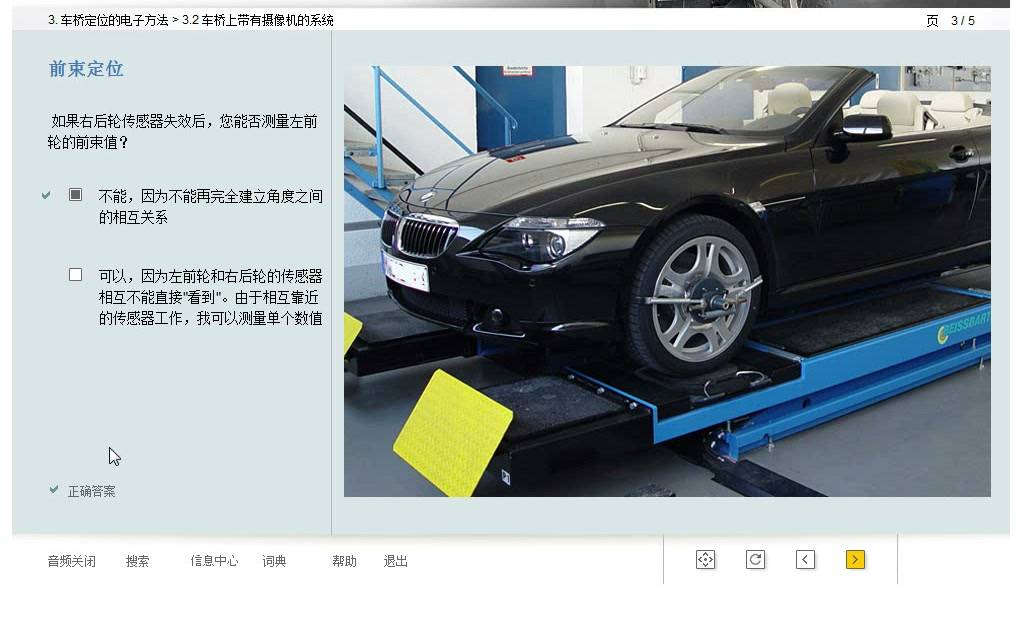

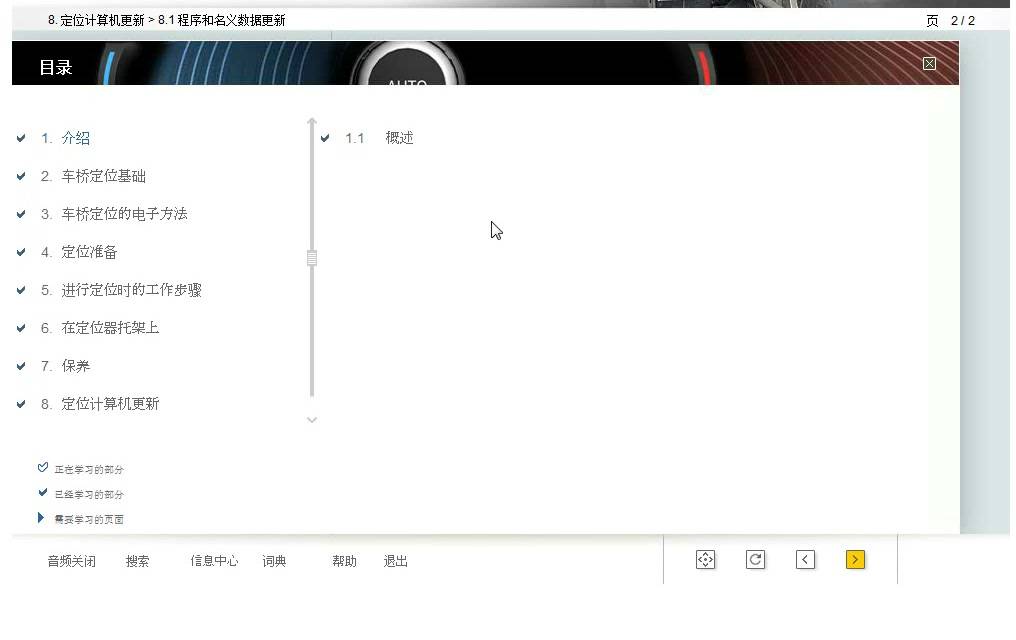

老课程展示的系统界面可用于理解流程,当前车辆数据和操作步骤应以最新ISTA/AIR及测量设备数据库为准。

七、资料说明

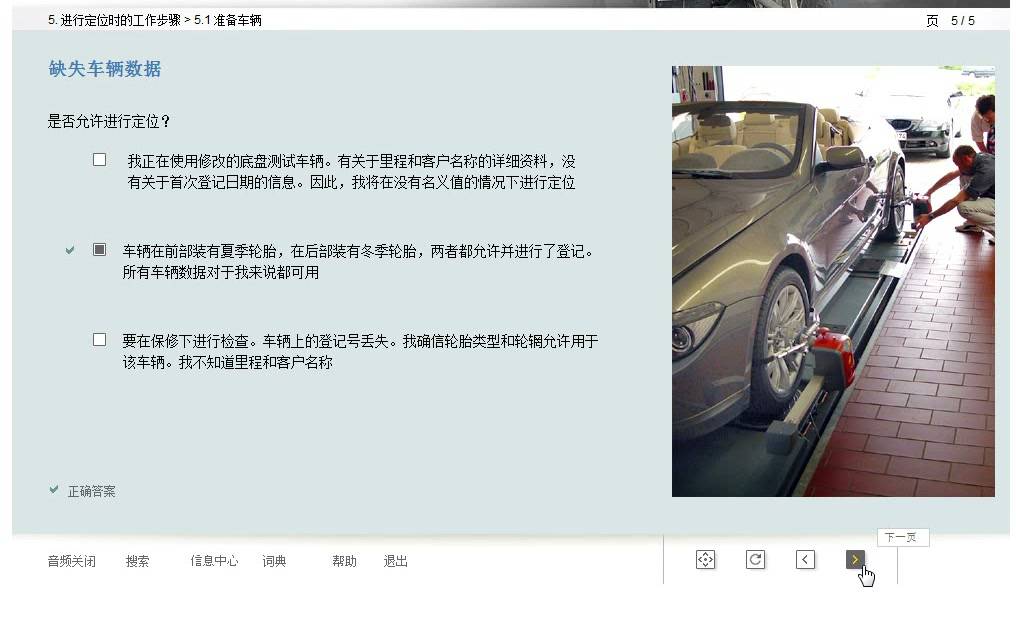

本文依据宝马相关技术培训资料进行归纳与重新编排,文中配图为原培训视频中的技术画面截取。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
