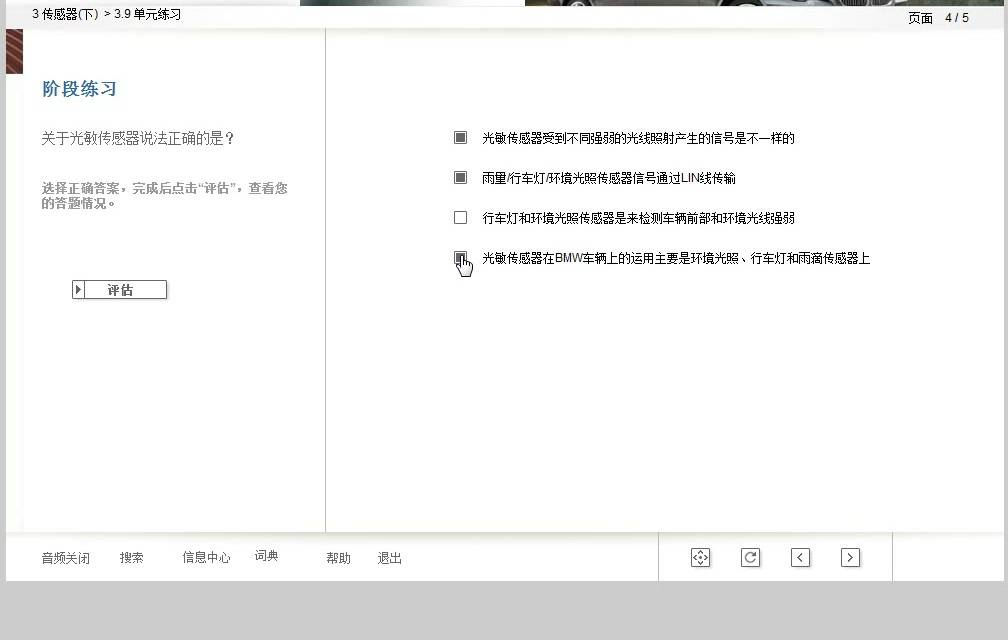

传感器把机械、温度、压力或位置变化转换为控制单元能够读取的信号;执行器则把控制命令转换为机械、液压或电气动作。诊断必须同时检查输入、控制逻辑和输出结果。
一、位置与转速信号
曲轴、凸轮轴等位置传感器用于确定角度和转速。诊断时要核对供电、搭铁、信号波形和机械基准。


二、动态信号需要观察波形

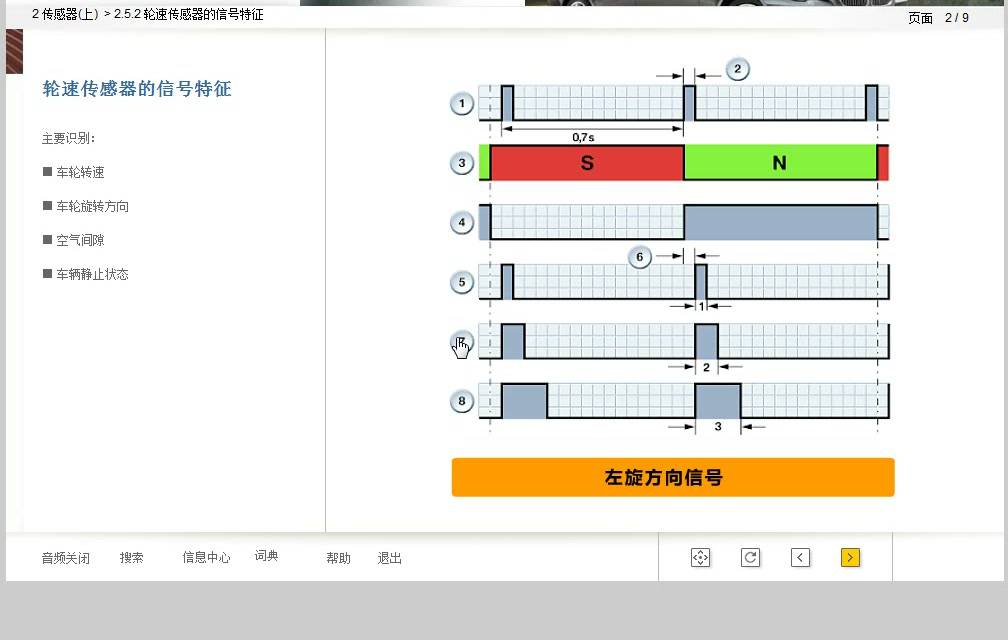

加速度、转速和脉冲信号用万用表往往看不完整,示波器可帮助识别幅值、频率、缺齿和干扰。

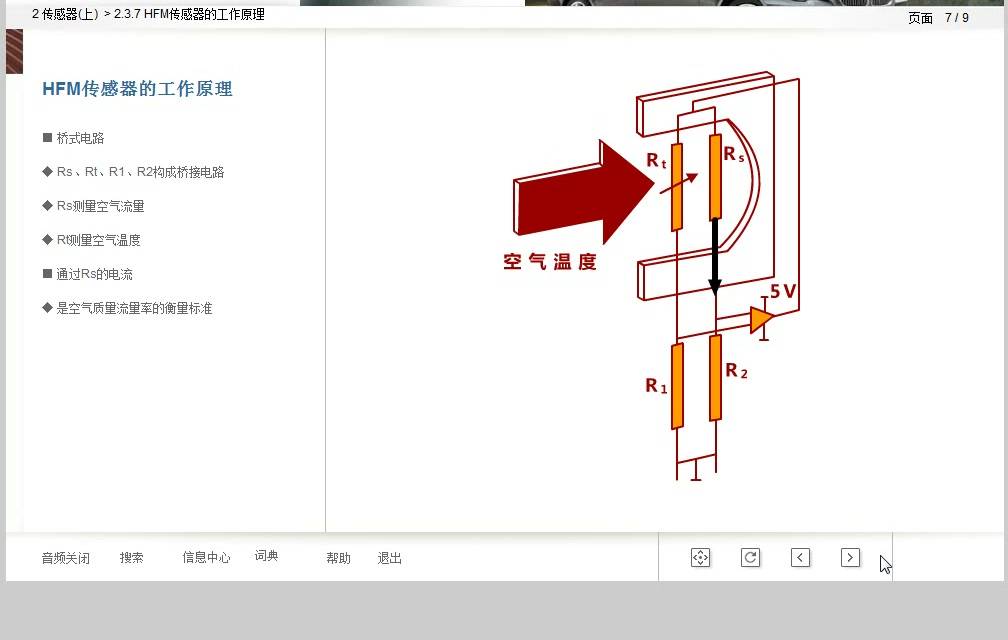

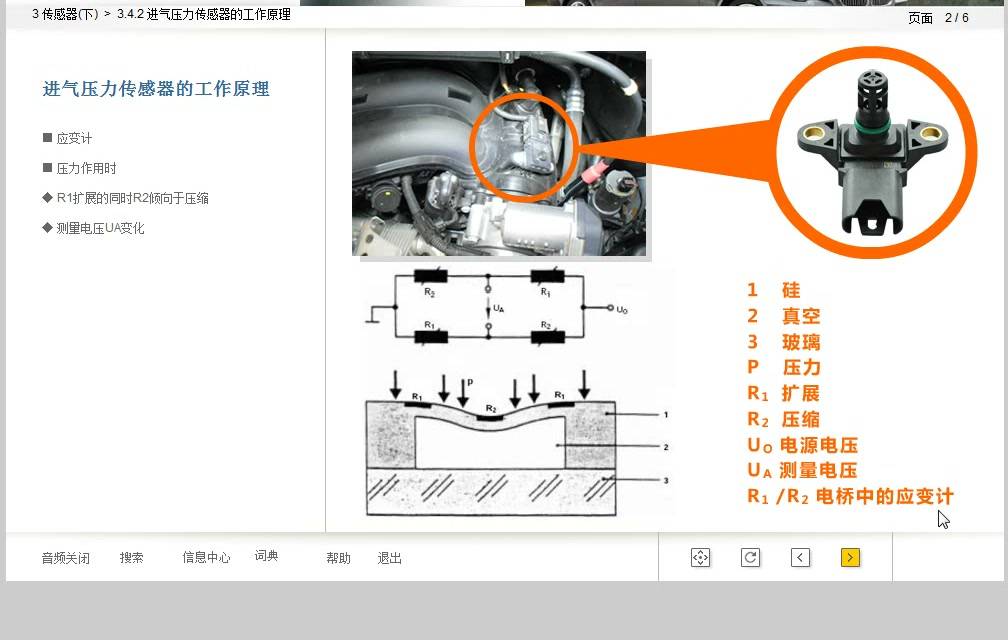

三、温度、压力与爆震传感器
不同传感器采用电阻、电压、频率或压电原理,不能用同一种固定阻值标准判断。


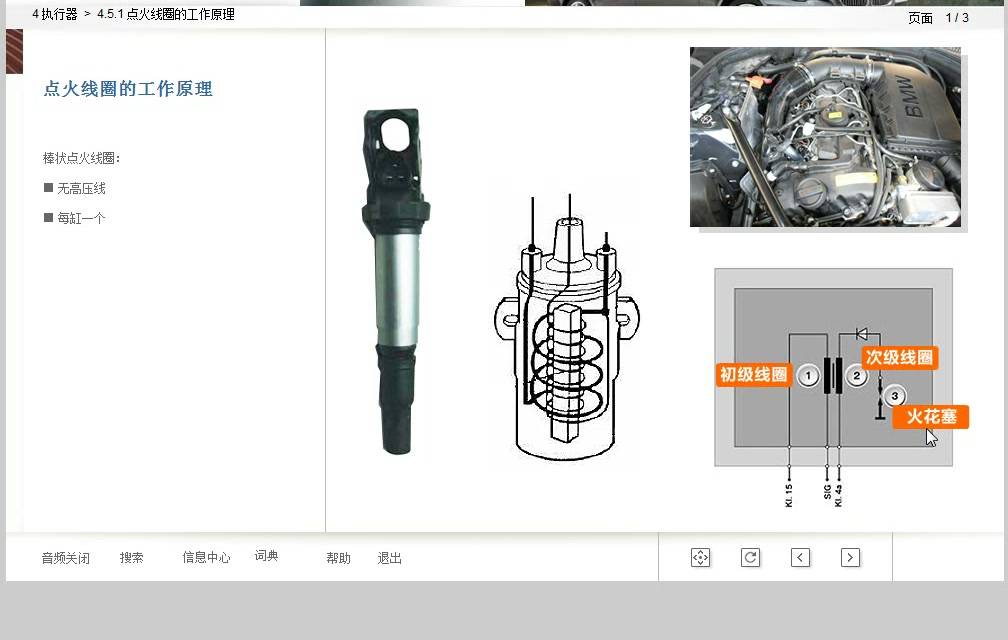

四、继电器与电磁执行器
继电器包含控制回路和负载回路。检查时要区分线圈控制、触点压降和负载本身。

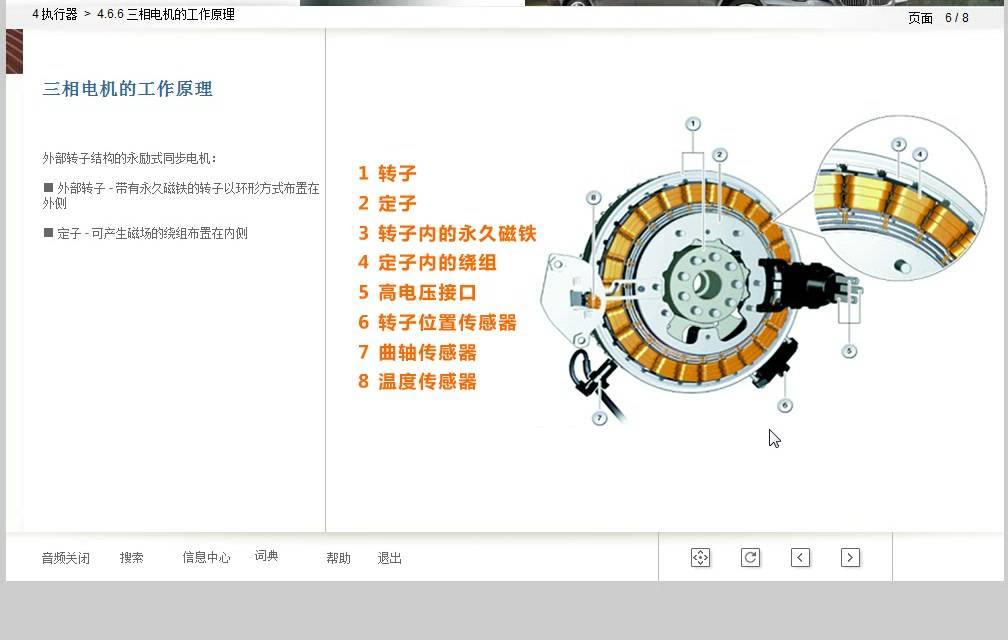

五、直流电机与发电机控制
执行器故障可能来自电机、机械卡滞、供电或控制信号;智能发电机还涉及通信和能量管理。


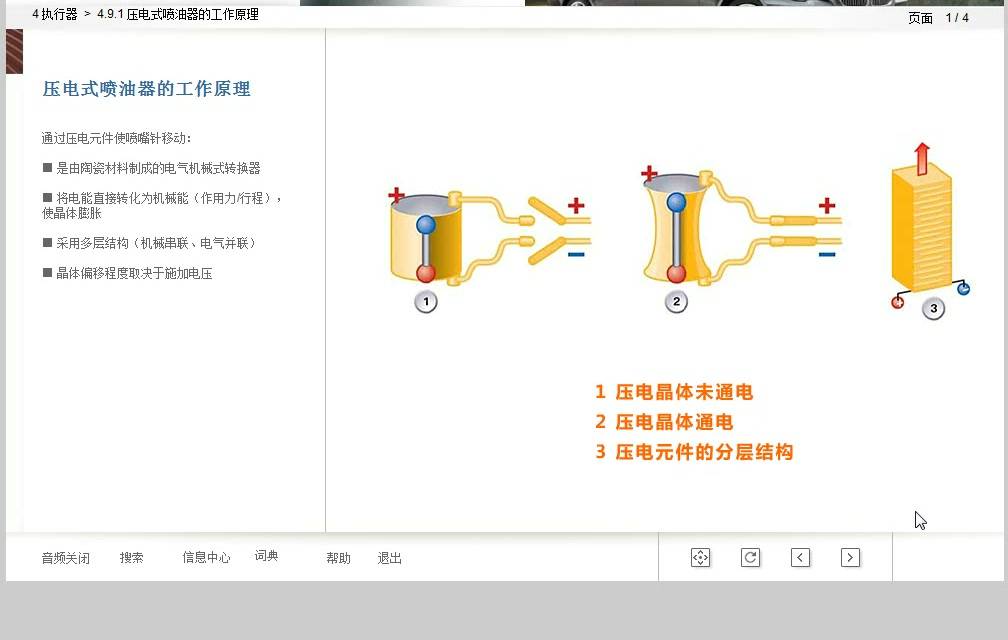

六、喷油器等高速执行器

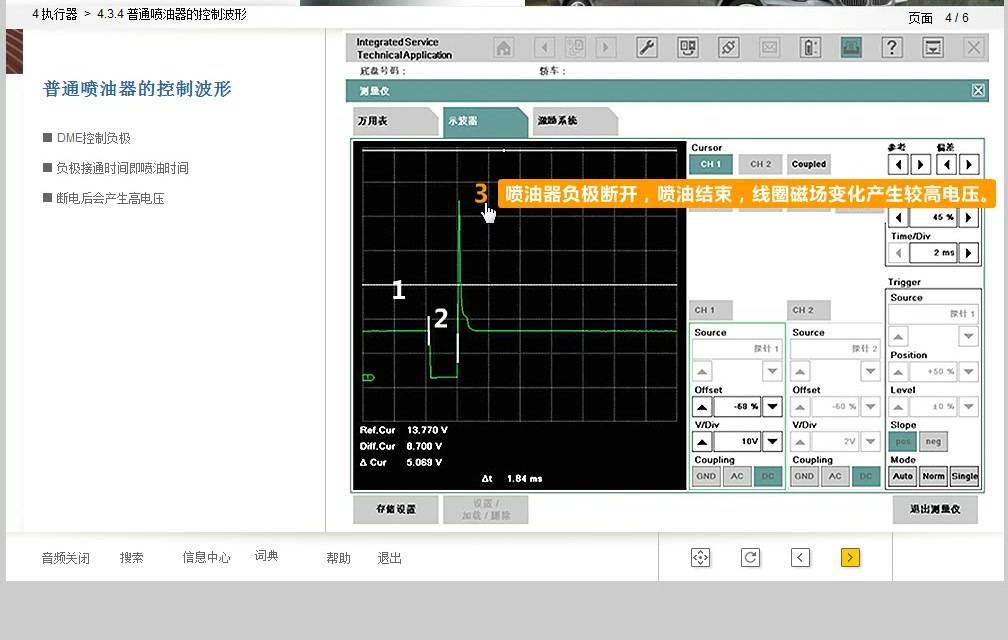

喷油器由控制单元精确驱动,诊断应结合电流波形、控制信号、燃油压力和机械密封状态。

七、资料说明
本文依据宝马相关技术培训资料进行归纳与重新编排,文中配图为原培训视频中的技术画面截取。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
