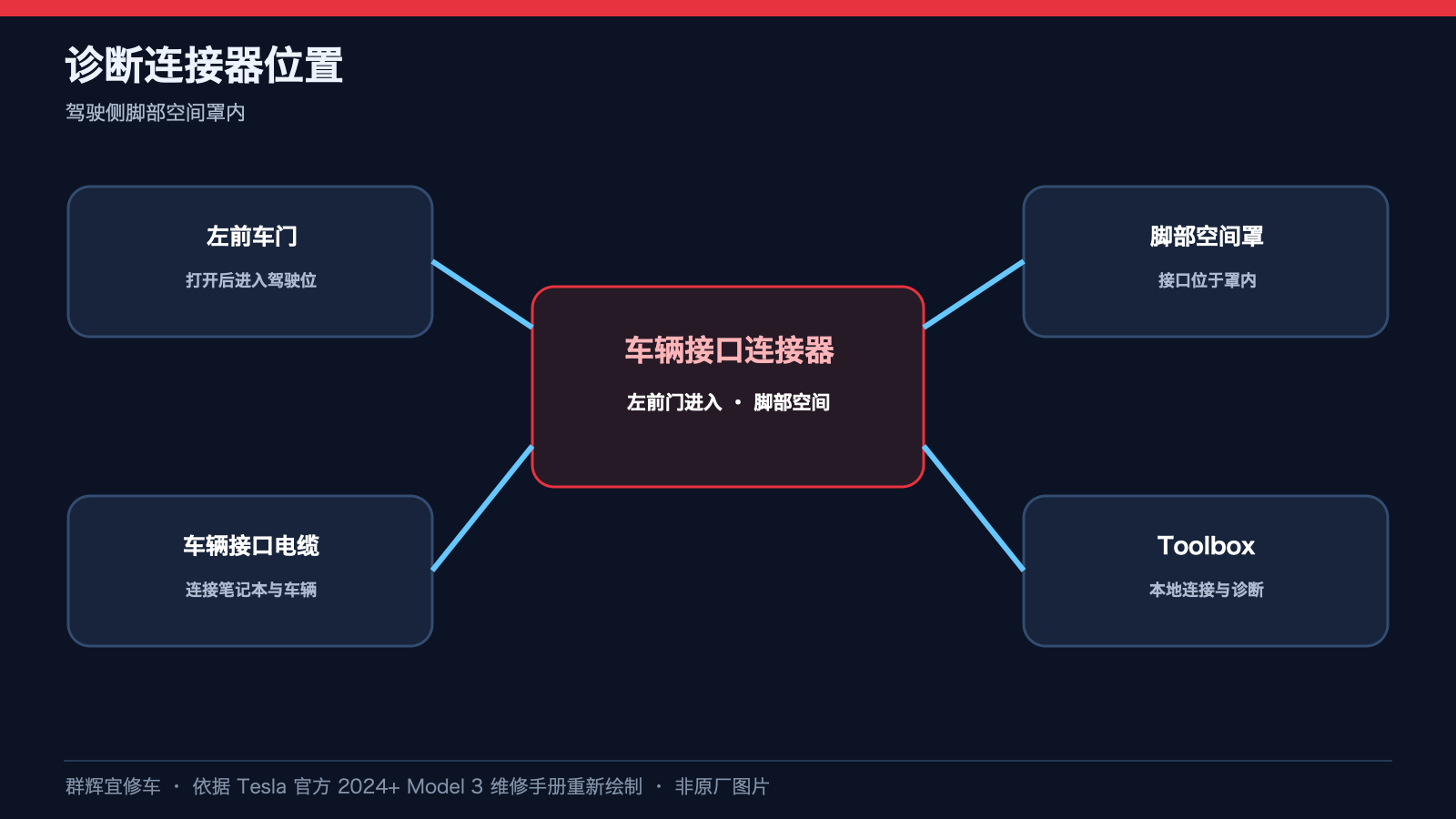

Tesla 官方“诊断连接器位置”页面给出的定位是:驾驶侧脚部空间罩中。这里的“驾驶侧”应按实车配置判断,不应把示例照片直接解释为所有车辆都在固定的左侧位置。
一、先区分车辆接口和外接适配器

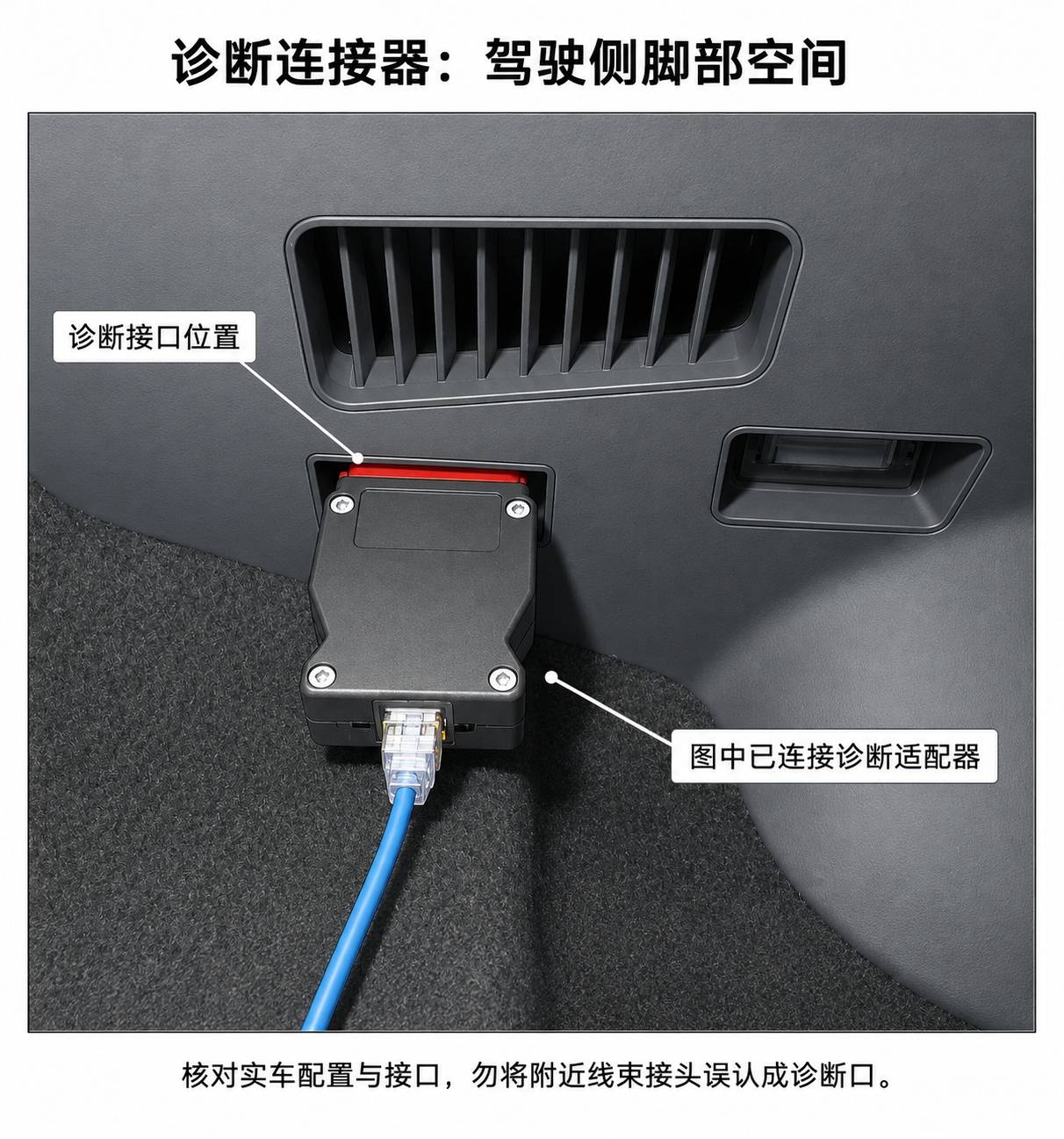

图中脚部空间罩的开口处已经接上黑色诊断适配器,适配器下方又连接了蓝色电缆。看到的黑色外壳不是车辆裸露诊断插座本身;位置判断应看适配器与脚部空间罩相接的开口。

二、位置图不等于接线图

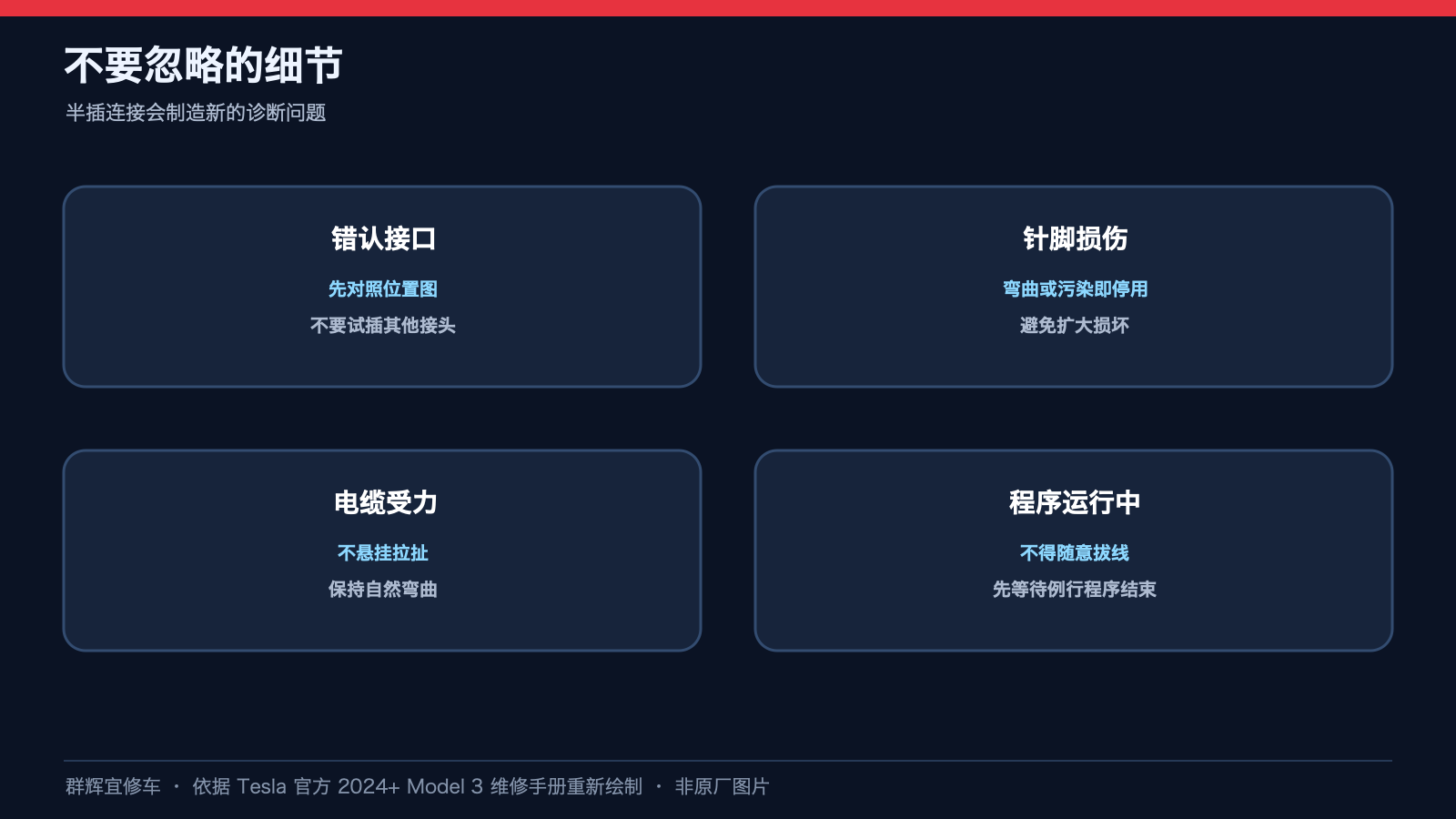

本页用于找到接口,不提供针脚定义、线缆型号、插拔锁扣步骤或 Toolbox 通信设置。不要依照适配器外形猜测电缆通用性,也不要把附近普通线束接头当作诊断口。实际连接和断开应查阅当前车型及所用接口电缆的对应程序。

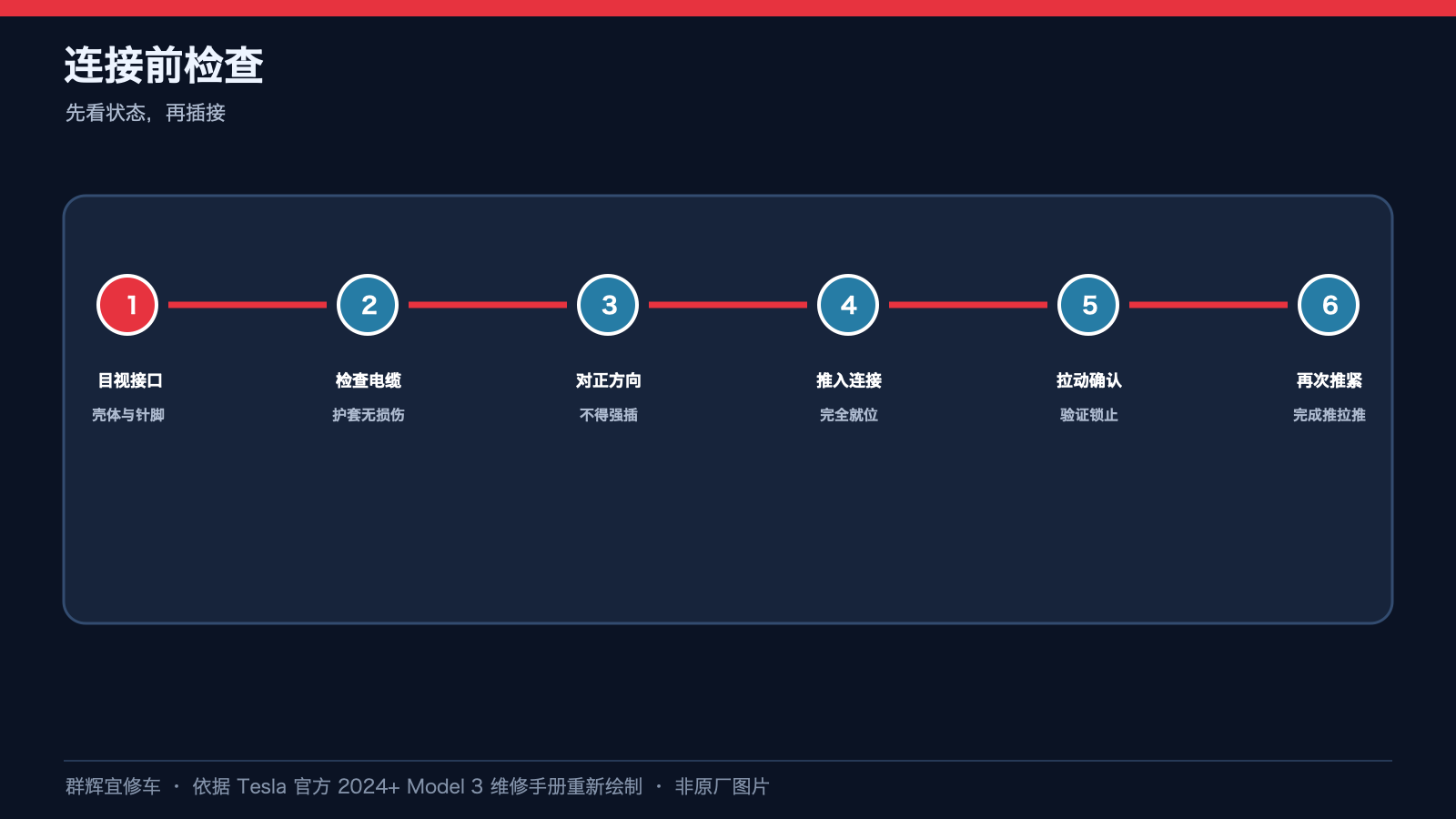

连接前检查线缆及插头是否有明显损伤,是操作前的一般检查建议,不是该位置页面额外规定的拆装步骤。不要根据这张照片擅自拆饰板、短接端子或向接口供电。
资料来源与适用说明
来源:Tesla 官方 2024+ Model 3 维修手册:诊断连接器位置。原厂该页是一句位置说明和一张已连接适配器的照片,本文将位置识别与一般操作提醒分开说明。请按车辆生产日期、市场和配置核对。
配图参考原厂照片重新绘制,并非特斯拉原图;用于位置识别,不作针脚、电缆适配或尺寸依据。
