奔驰W221 S400 Hybrid高压保护与跨接充电：下电、12V供电和深放保护

S400 Hybrid同时包含12V车载电网和高压驱动系统，12V跨接启动只能恢复控制与低压供电，不能作为直接给高压蓄电池充电的方法。

高压系统的下电、验电和恢复必须由具备资质的人员执行，诊断界面显示关闭不能代替机械隔离和规定测量。

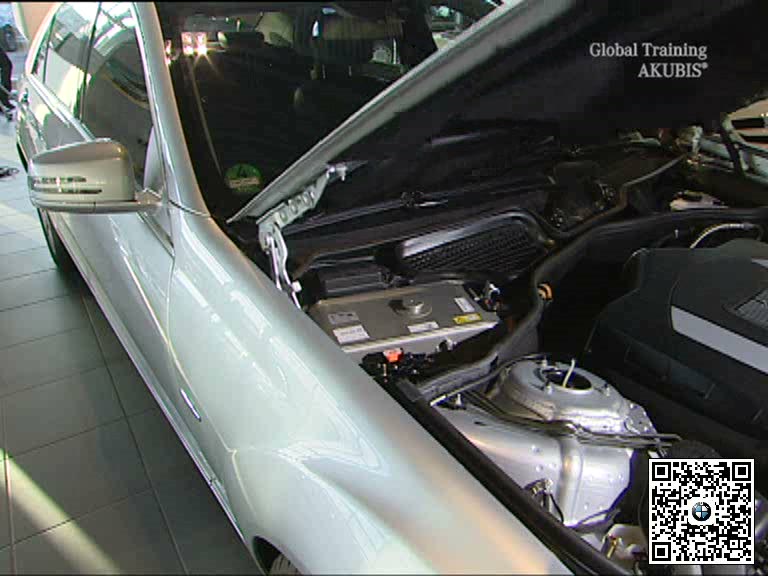

一、识别12V与高压系统并建立安全区域

核对车辆和高压标识，设置隔离区并准备合格防护及测量工具；先读取混合动力、高压电池和12V供电故障。

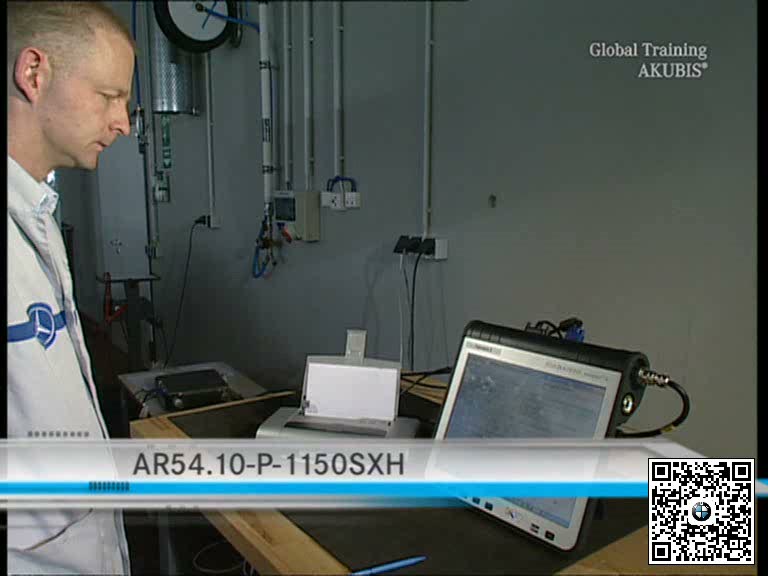

二、按引导关闭高压并确认安全状态

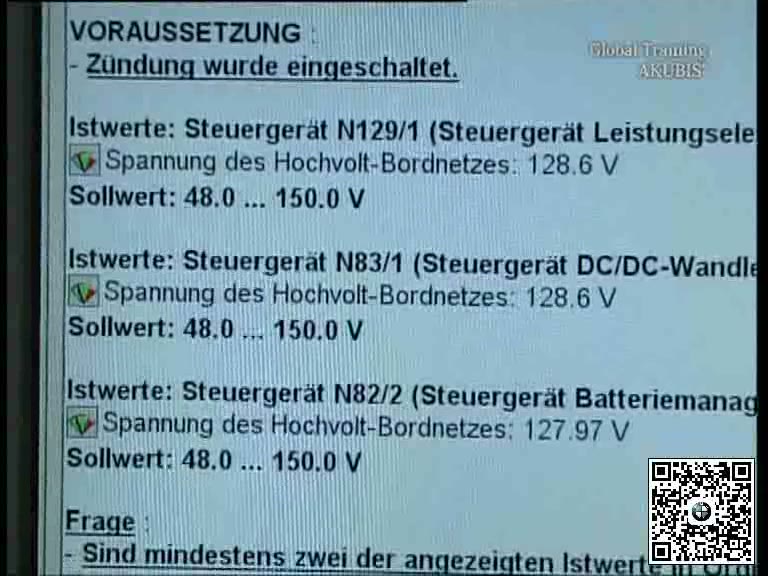

执行厂家规定的高压停用流程，防止重新接通，并在指定测点完成零电压确认后才允许进入高压作业范围。

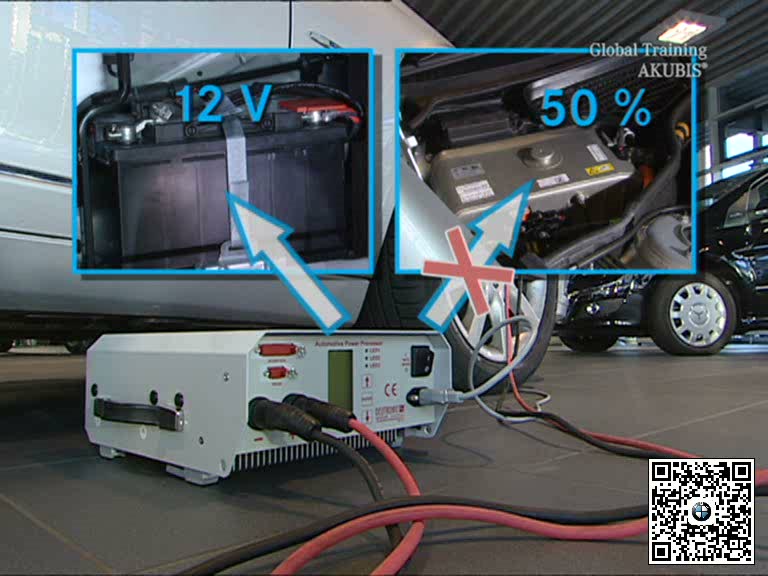

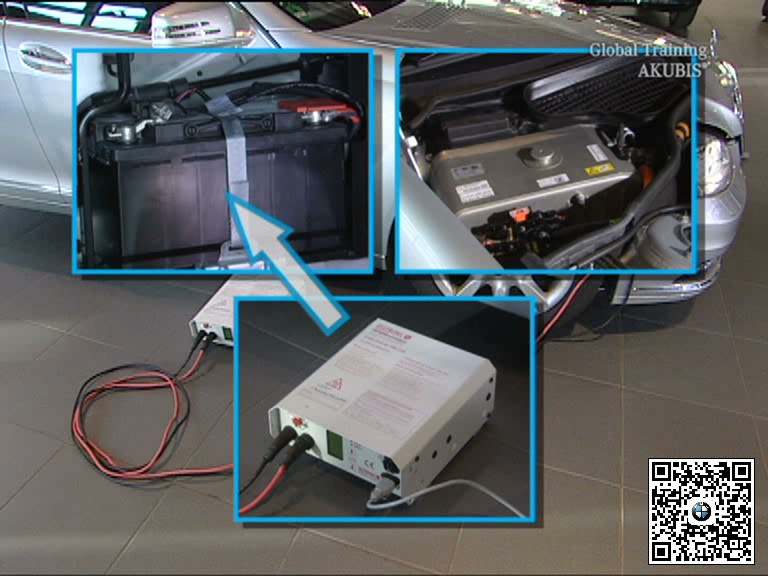

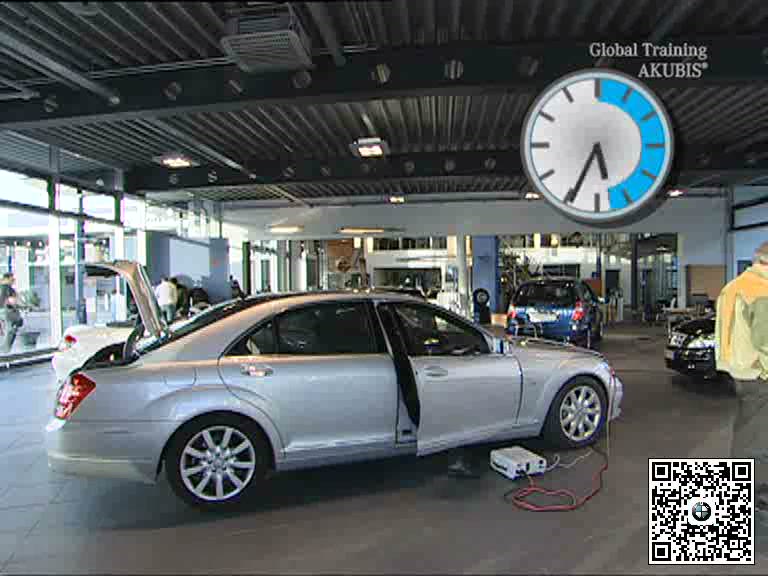

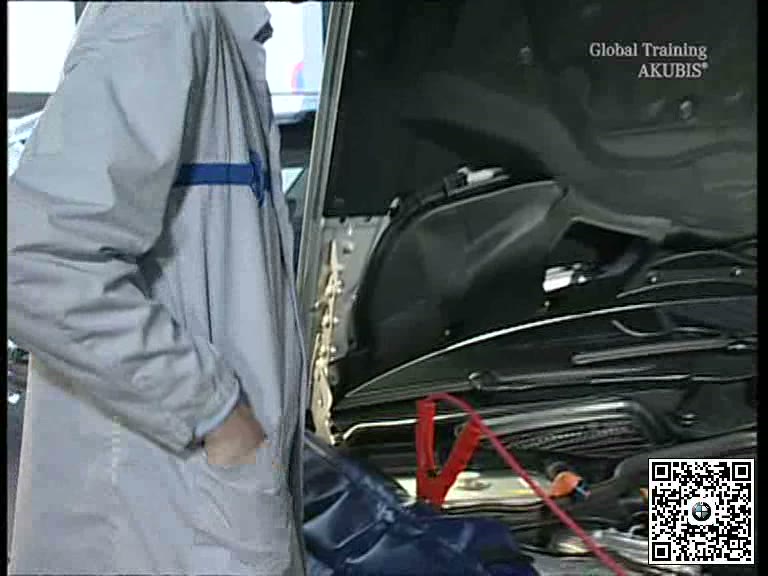

三、在指定端子进行12V跨接或稳定充电

确认极性和接地点，将合格电源连接到规定12V端子，控制电压与连接顺序，恢复车载网络后继续读取系统状态。

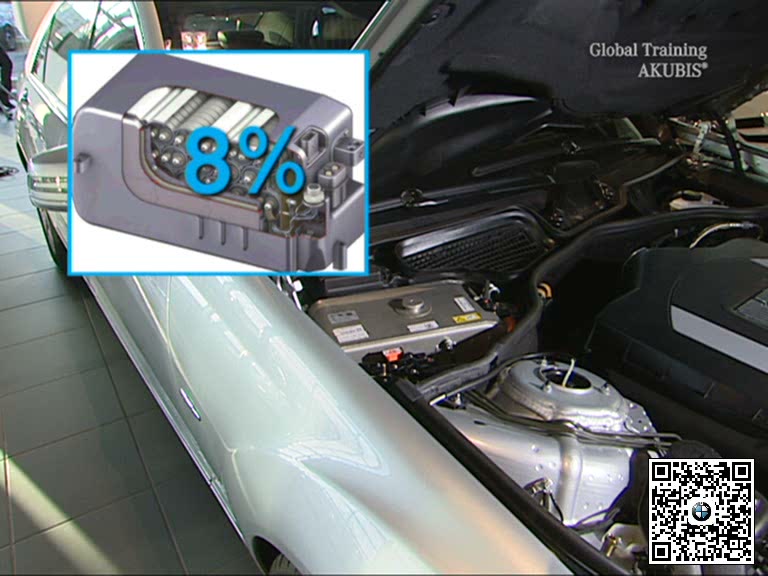

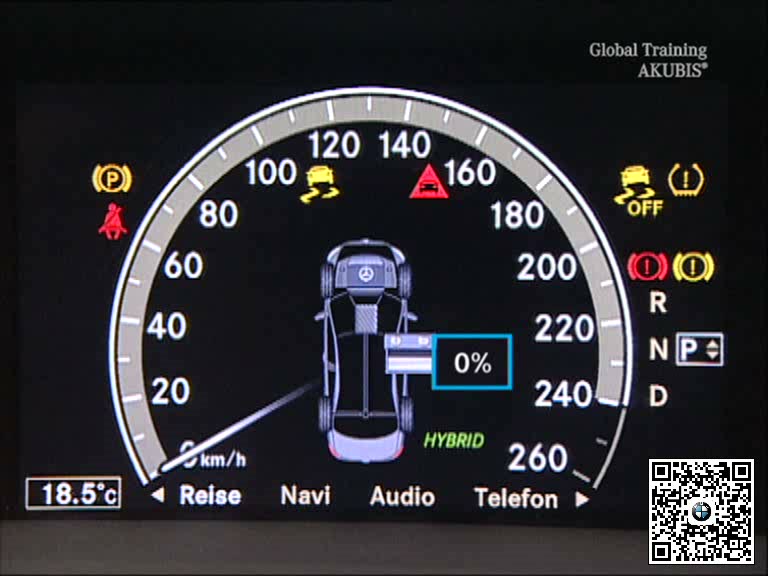

四、识别高压电池深放保护并按引导处置

荷电状态过低时系统会限制运行以保护高压蓄电池，不应反复强制启动；应按诊断引导和专用设备要求安排恢复或维修。

五、完工检查要点

• 高压作业资质和隔离区合格。
• 下电防重启及零电压确认完成。
• 12V跨接端子极性和电源正确。
• 高压荷电状态与故障复查完成。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
