奥迪Q5L 电路图 全轮驱动 , (GH4) 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

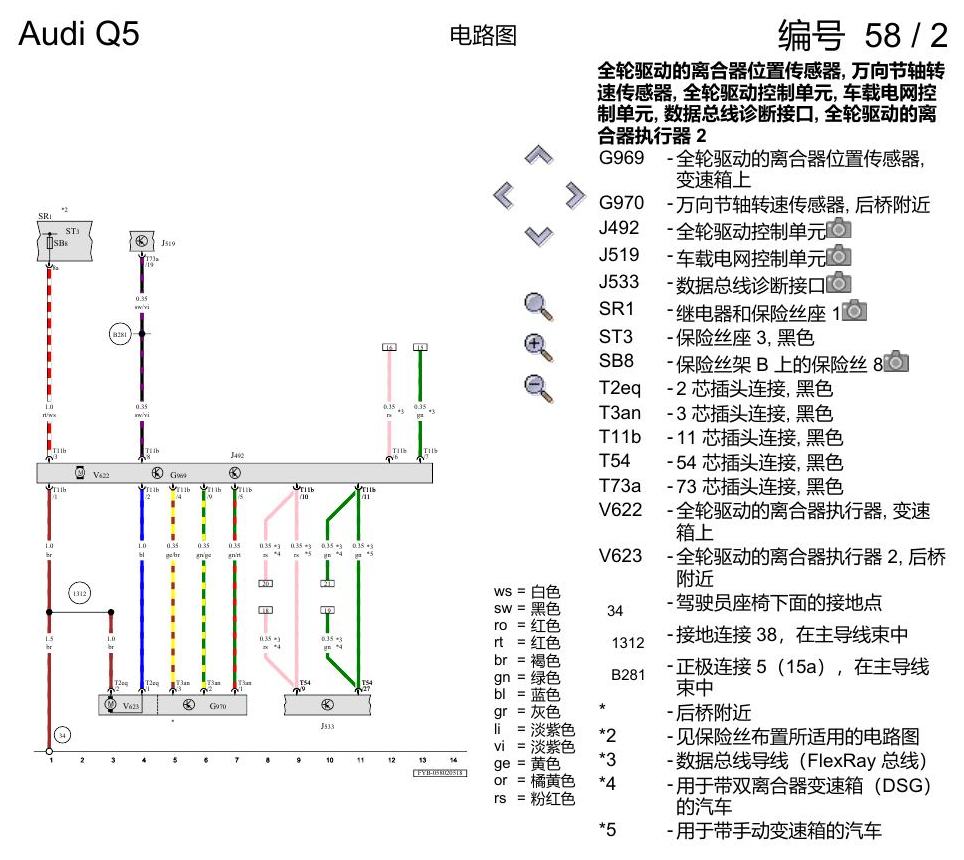

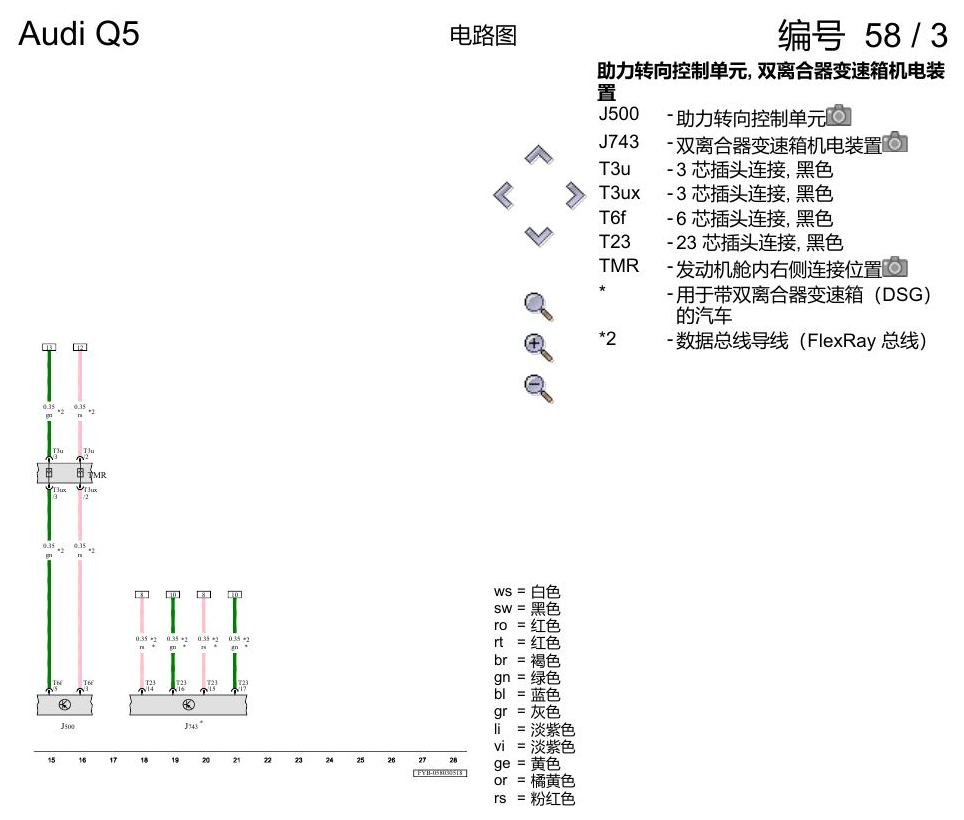

下方为原始资料图，共 3 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪A8 D5 电路图 座椅加热装置 , (Q1D),(Q2J),(L0L) 电路图
奥迪A8 D5 电路图 座椅加热装置 , (Q1D),(Q2J),(L0L) 电路图资料。
2013–2016一汽奥迪Q3电路图资料
01-2.0升汽油发动机CCZC，CGMA等 02-7档双离合器变速箱0BH 03-便捷系统 04-保险丝配置 05-信息娱乐系统 06-倒车摄像机 07-减震器调节 08-全轮驱动 09-前部和后部驻车距离报警PDC 10-双离合器变速箱02E 11-蓄电池 12-蓄电池 13...
奥迪A8 D5 安装位置 继电器 电路图
奥迪A8 D5 安装位置 继电器 电路图资料。
奥迪Q3L 电路图 驾驶员和副驾驶员座椅调整功能, (3L5),(3PB),(3PE), 自 2018 年 6 月起 电路图
奥迪Q3L 电路图 驾驶员和副驾驶员座椅调整功能, (3L5),(3PB),(3PE), 自 2018 年 6 月起 电路图资料。
