奔驰W246倒车摄像头校准：车辆基准、标定板定位与诊断引导

更换或移动W246倒车摄像头后，需要建立车辆与标定板之间的准确几何关系。标定场地、轮胎状态和测量基准不正确，会直接影响屏幕辅助线位置。

校准前还应确认摄像头固定、镜头清洁、供电和视频通信正常，机械安装问题不能依靠软件标定补偿。

一、检查摄像头安装和电气连接

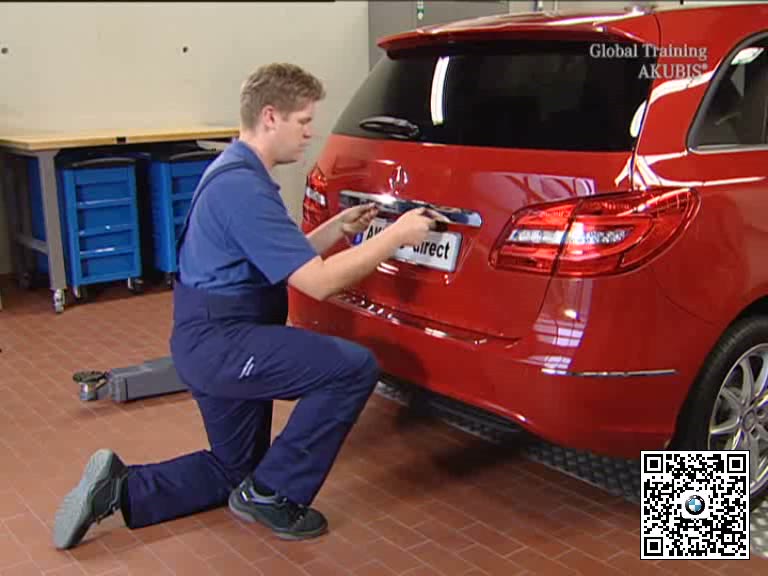

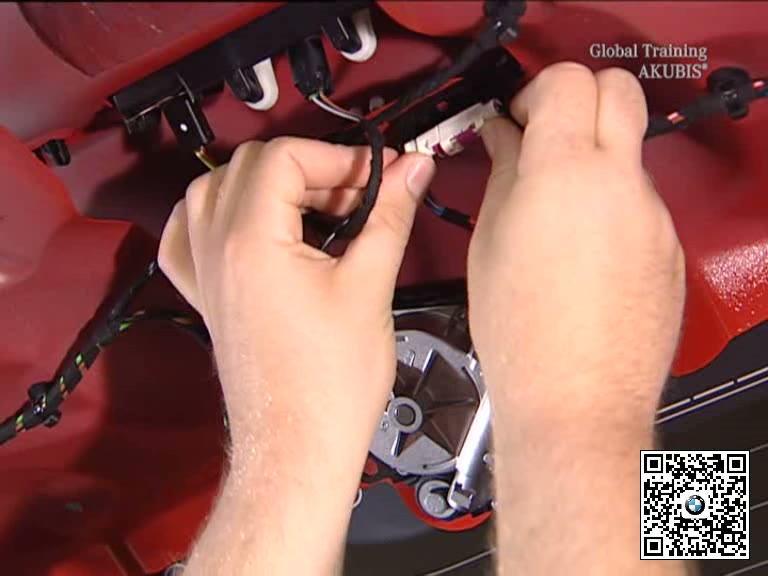

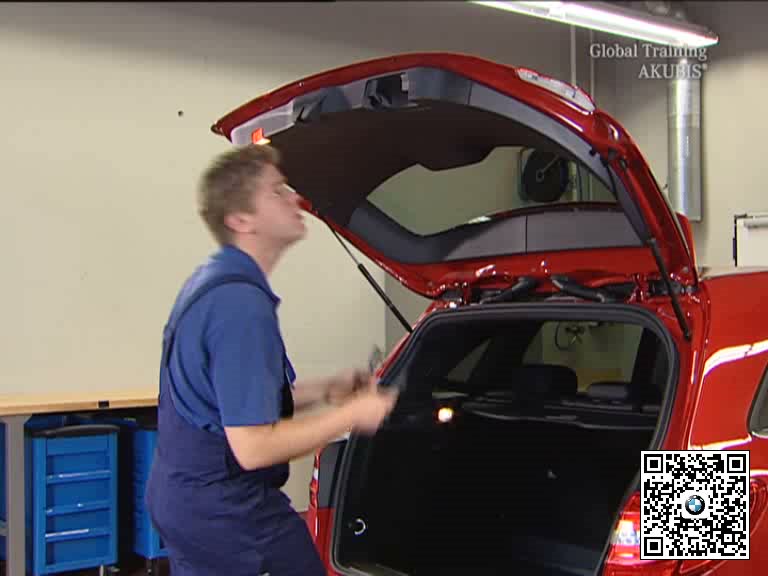

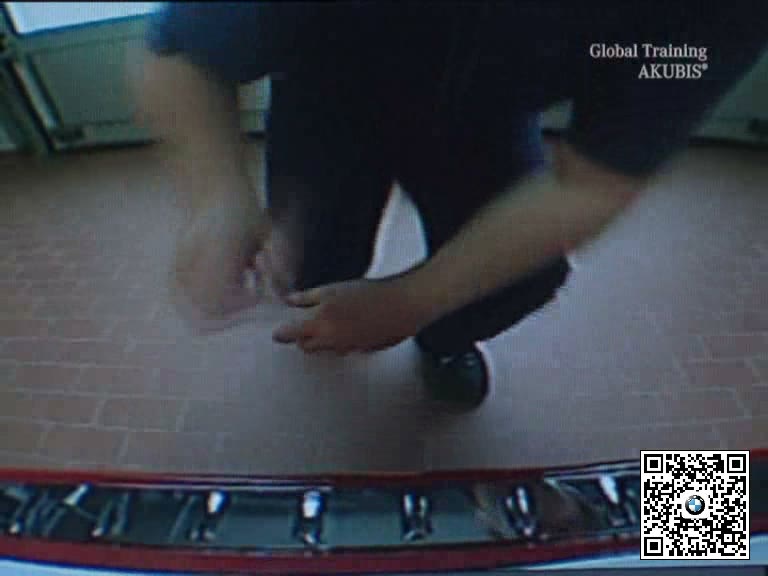

打开尾门并拆开必要饰件，检查摄像头支架、线束和插头锁止。确认镜头清洁、安装位置正确，倒车时能够稳定显示图像。

二、建立车辆中心线和测量基准

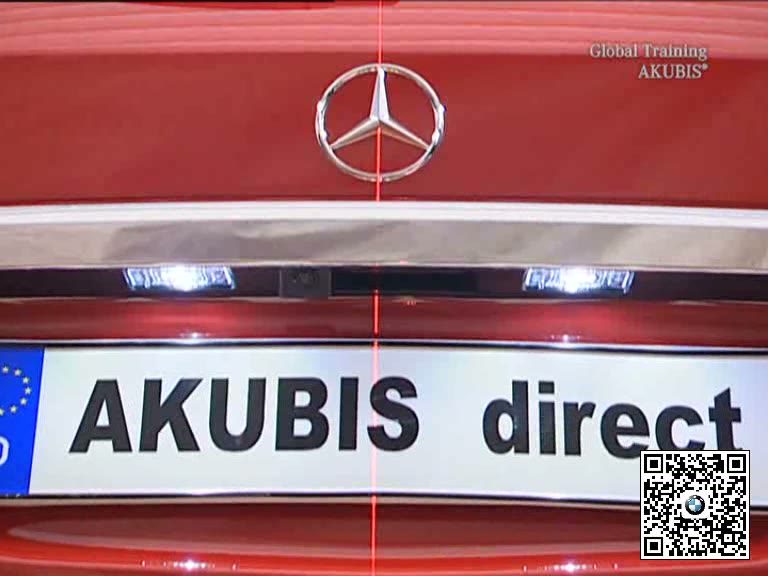

将车辆停在平整场地，校正轮胎压力并保持车轮直行。按维修文件选择车身测量点，使用量具建立车辆纵向中心线和规定距离。

三、定位标定板并执行诊断引导

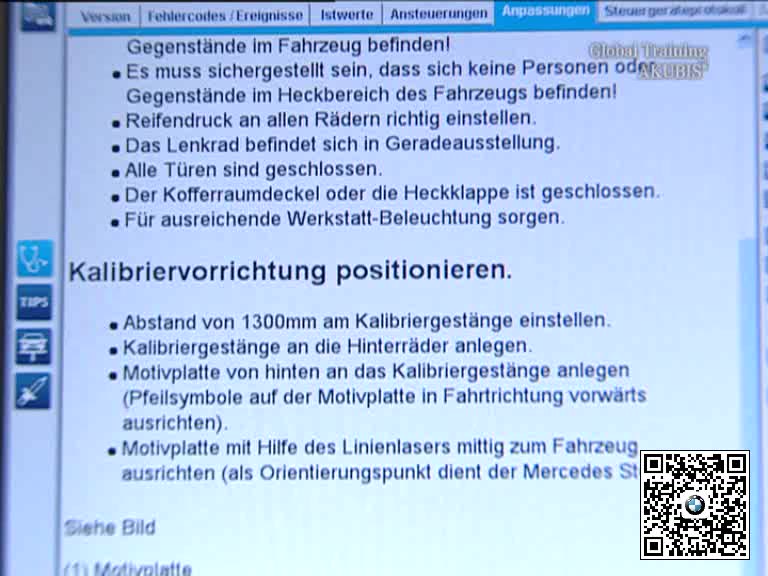

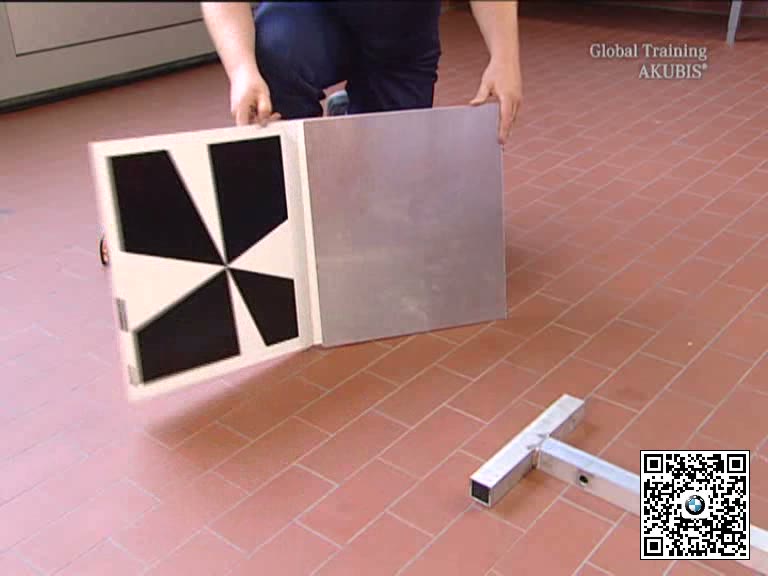

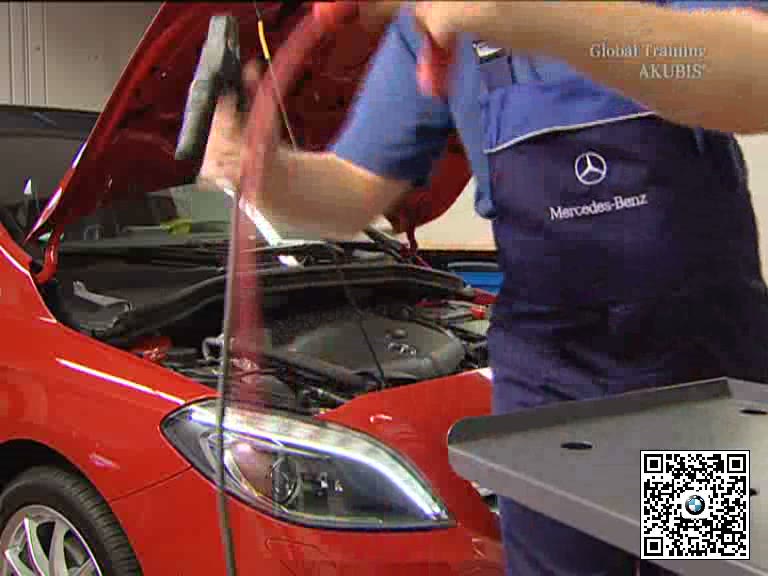

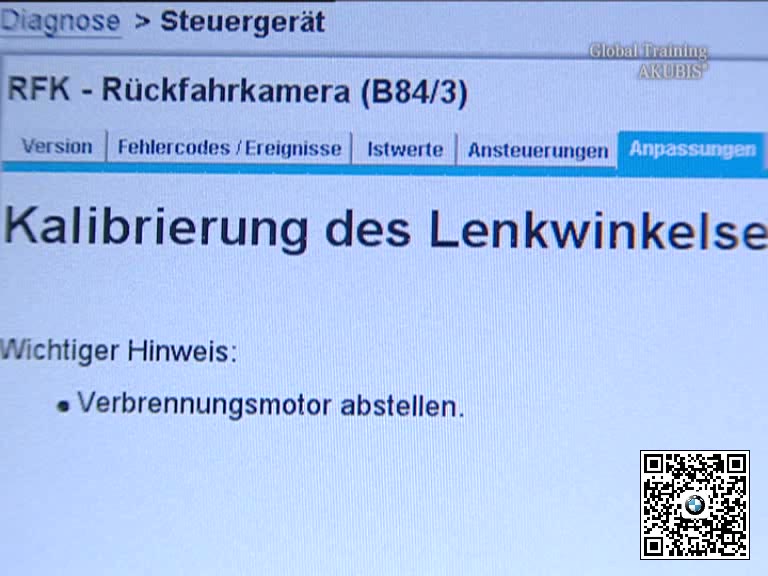

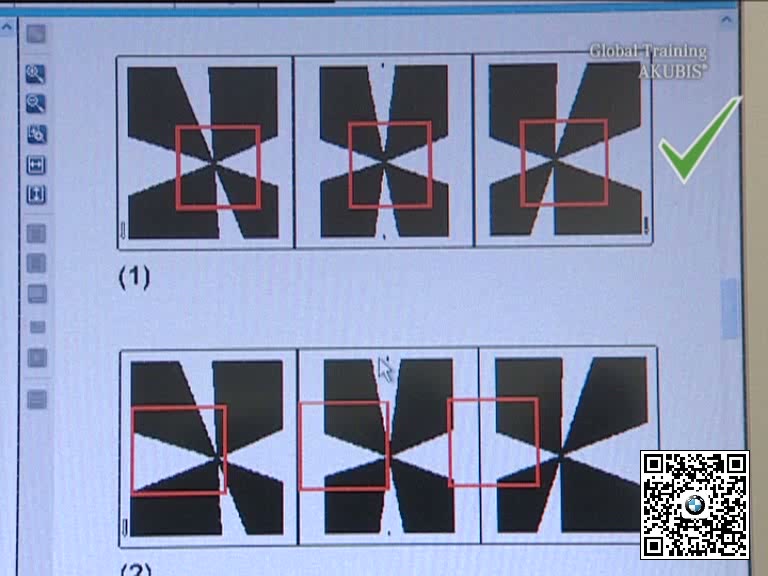

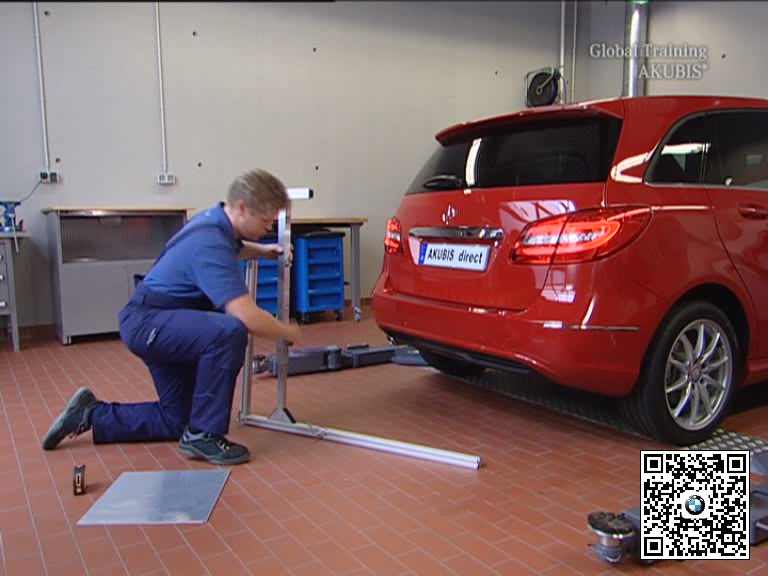

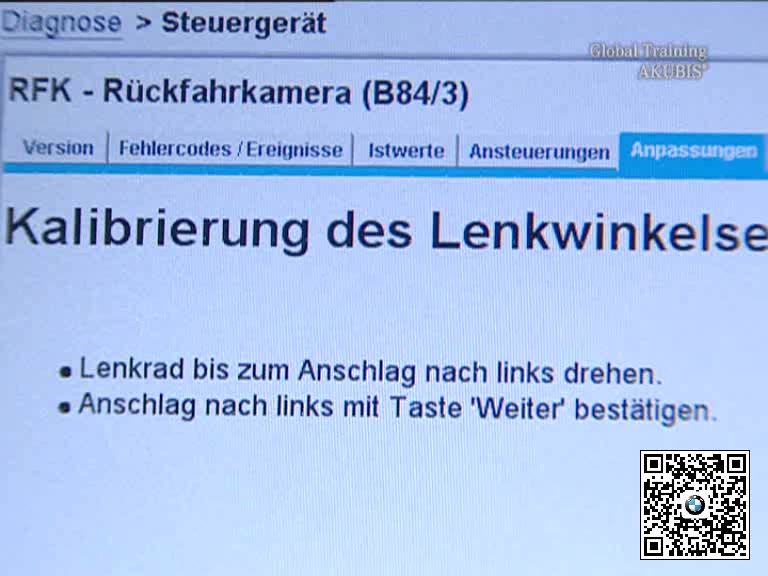

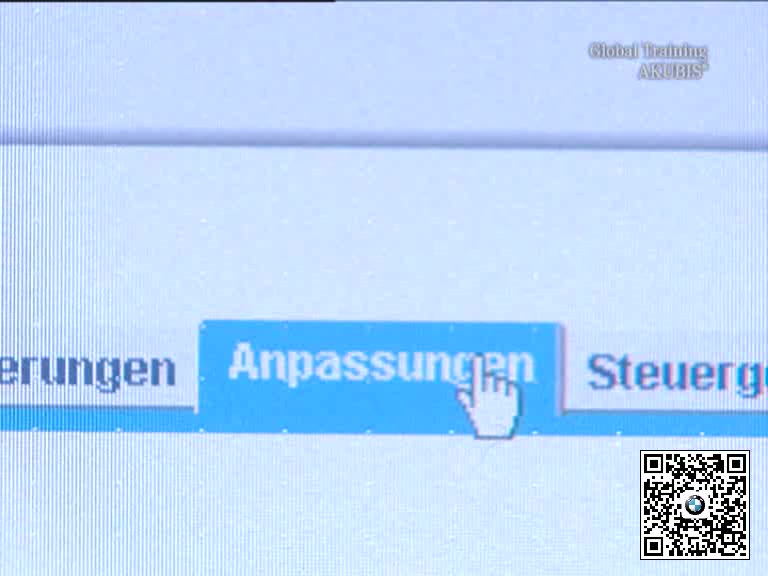

将标定板按规定方向、距离和高度放置，并检查其与车辆中心线的垂直和对称关系。连接诊断仪，按步骤选择控制单元并启动校准程序。

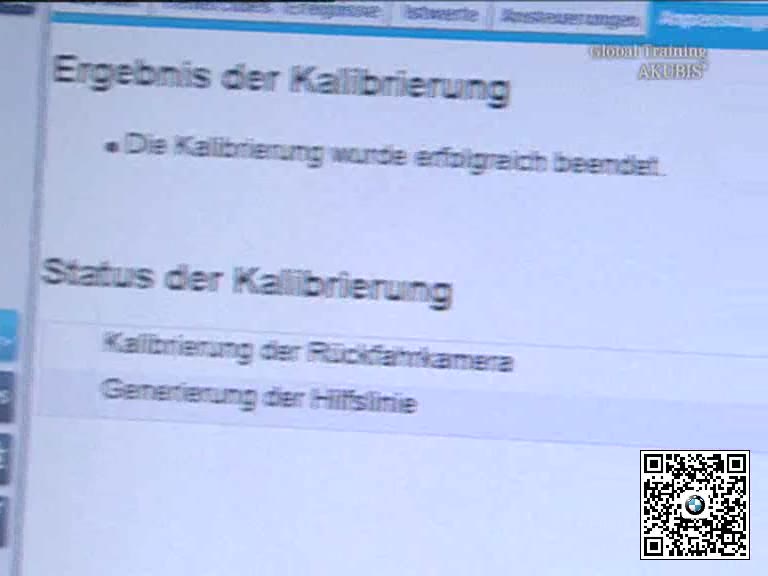

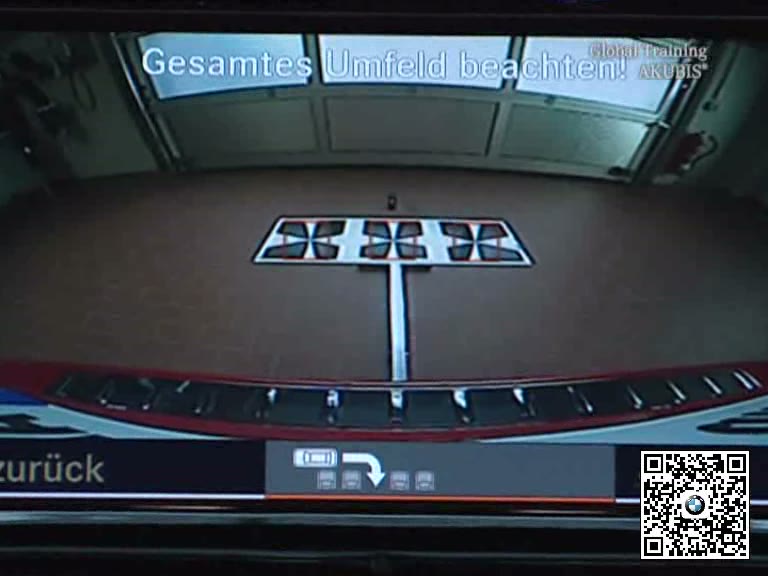

四、验证图像范围和辅助线位置

校准完成后移除测量工具，挂入倒挡观察图像中心、边界和动态或静态辅助线。进行低速验证，若结果偏移应重新检查机械位置与测量基准。

五、完工检查要点

• 摄像头固定、镜头及视频信号正常。
• 场地平整且车辆轮胎和转向状态正确。
• 标定板距离、方向和中心线均已核对。
• 校准后图像范围和辅助线位置合理。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
