摘要中华轿车电脑端子图端子资料。

中华轿车电脑端子图端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

中华轿车电脑端子图 端子图

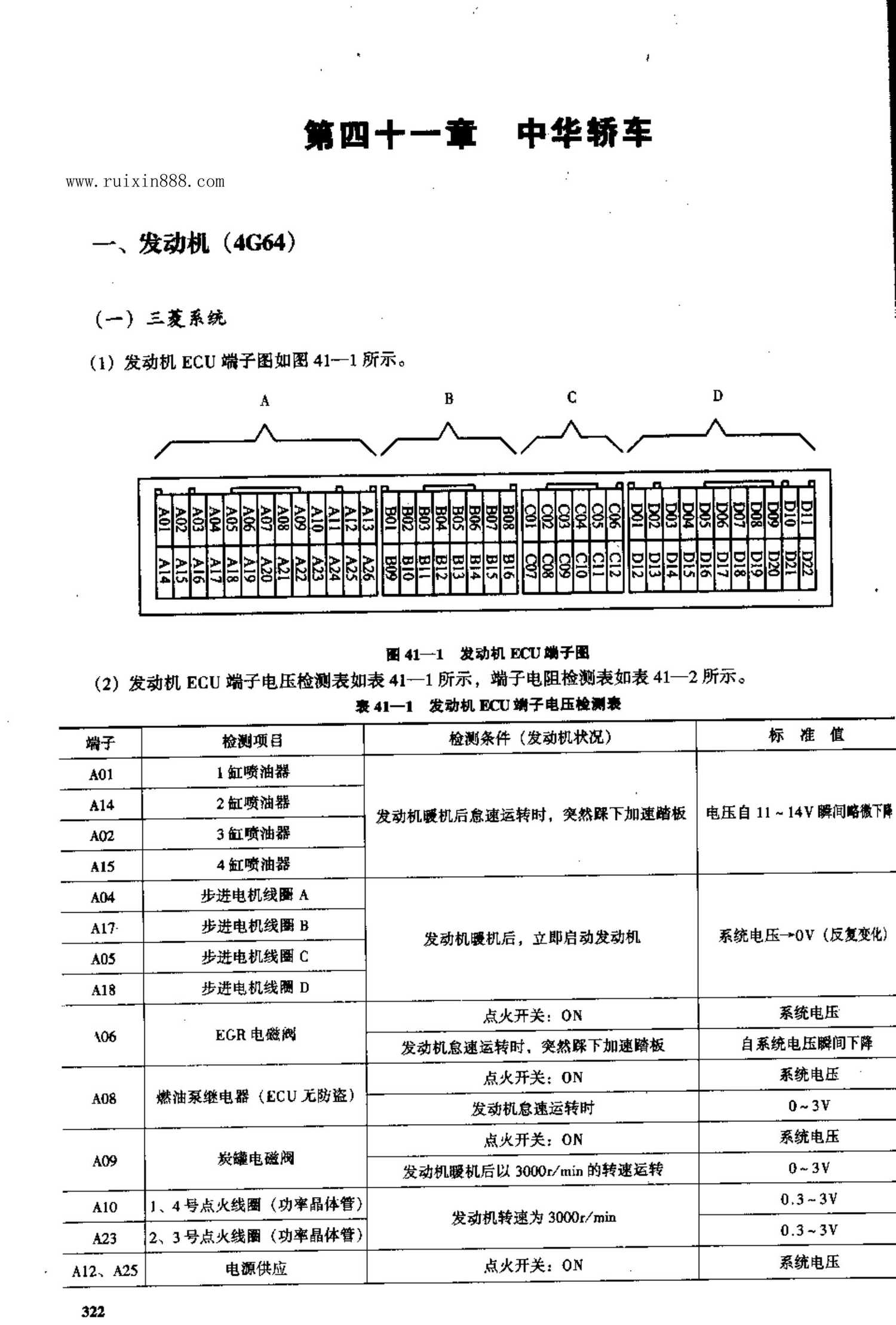

中华轿车电脑端子图 端子图 原始资料第1页
中华轿车电脑端子图 端子图

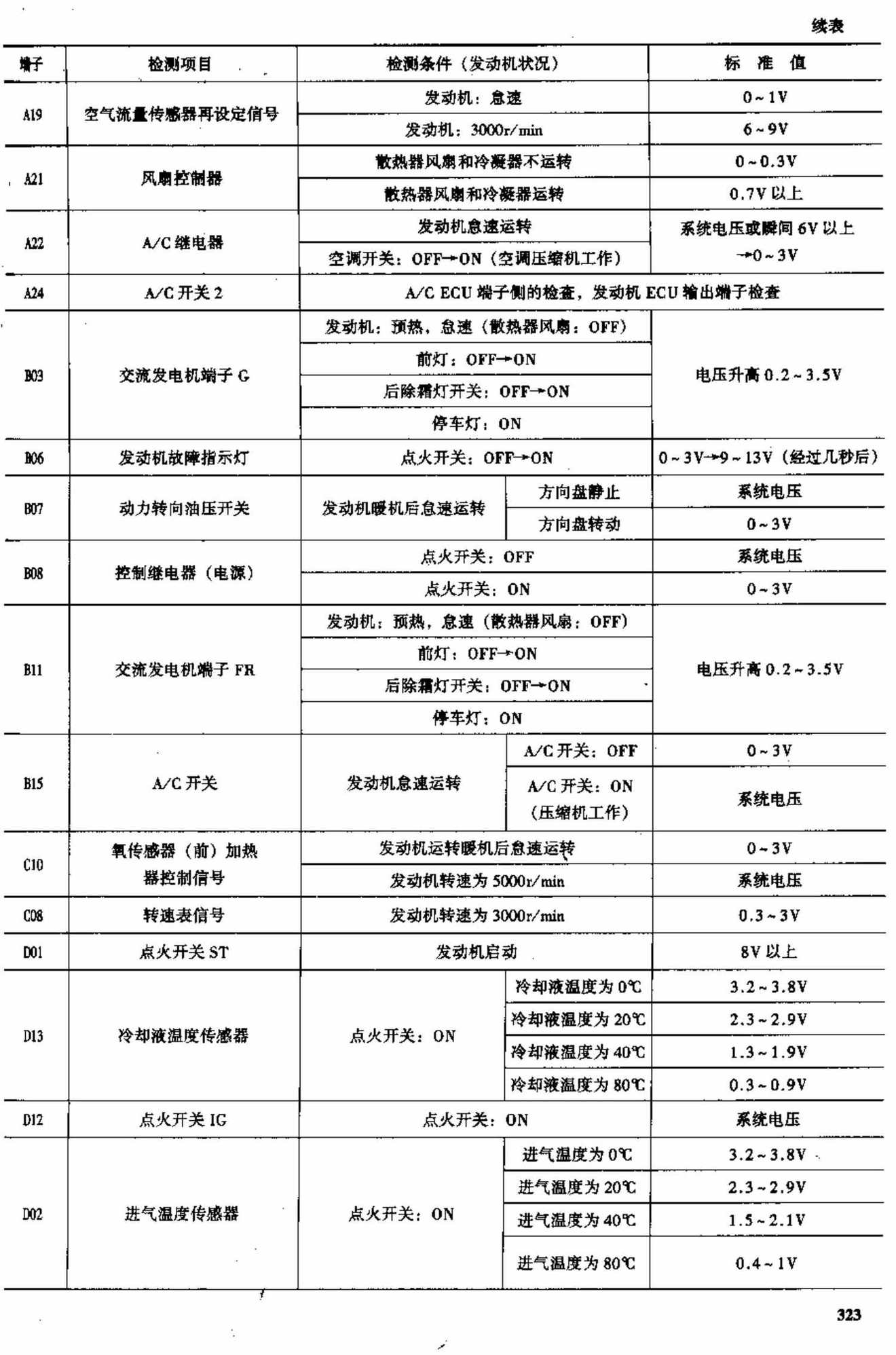

中华轿车电脑端子图 端子图 原始资料第2页
中华轿车电脑端子图 端子图

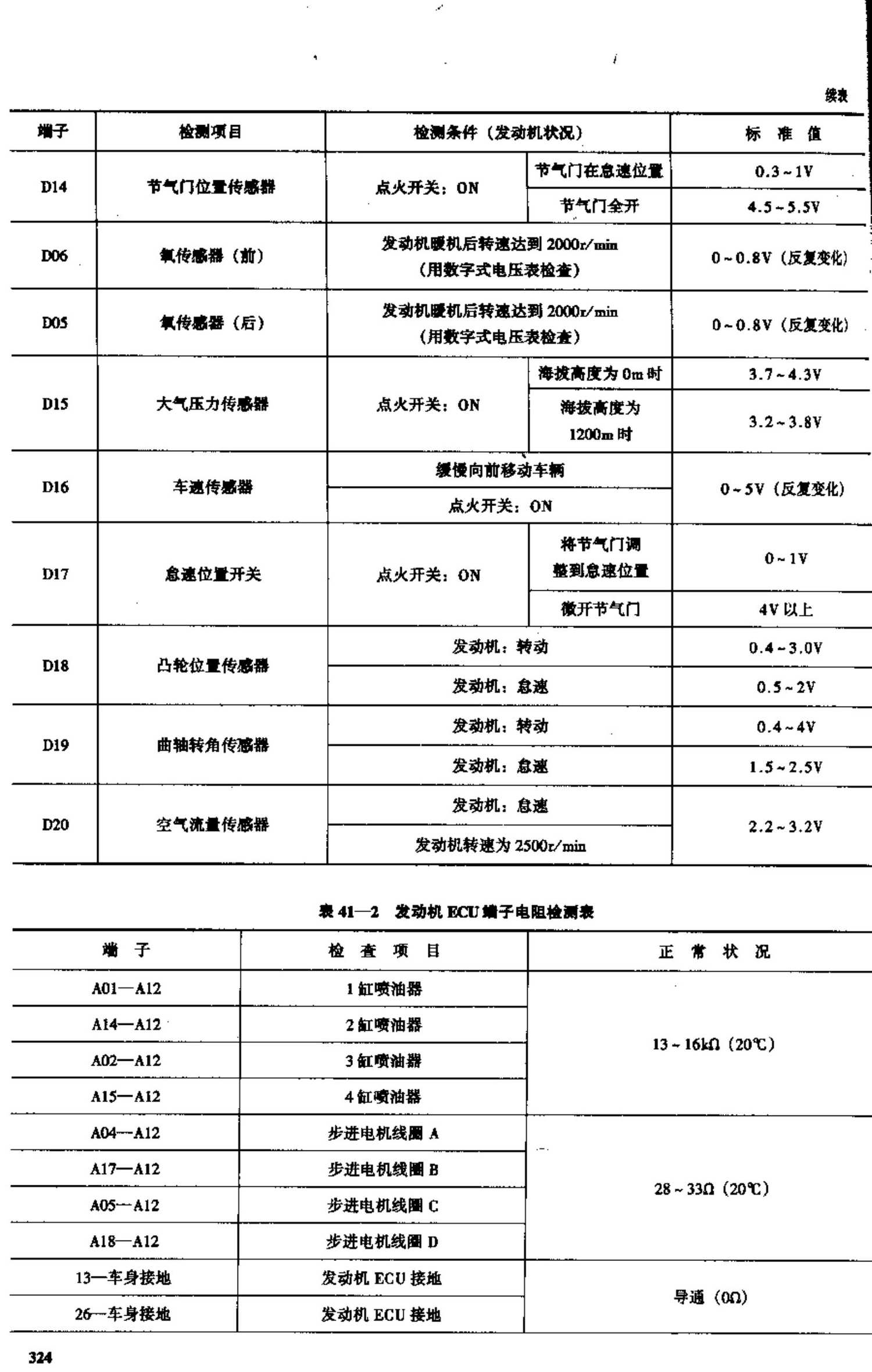

中华轿车电脑端子图 端子图 原始资料第3页
中华轿车电脑端子图 端子图

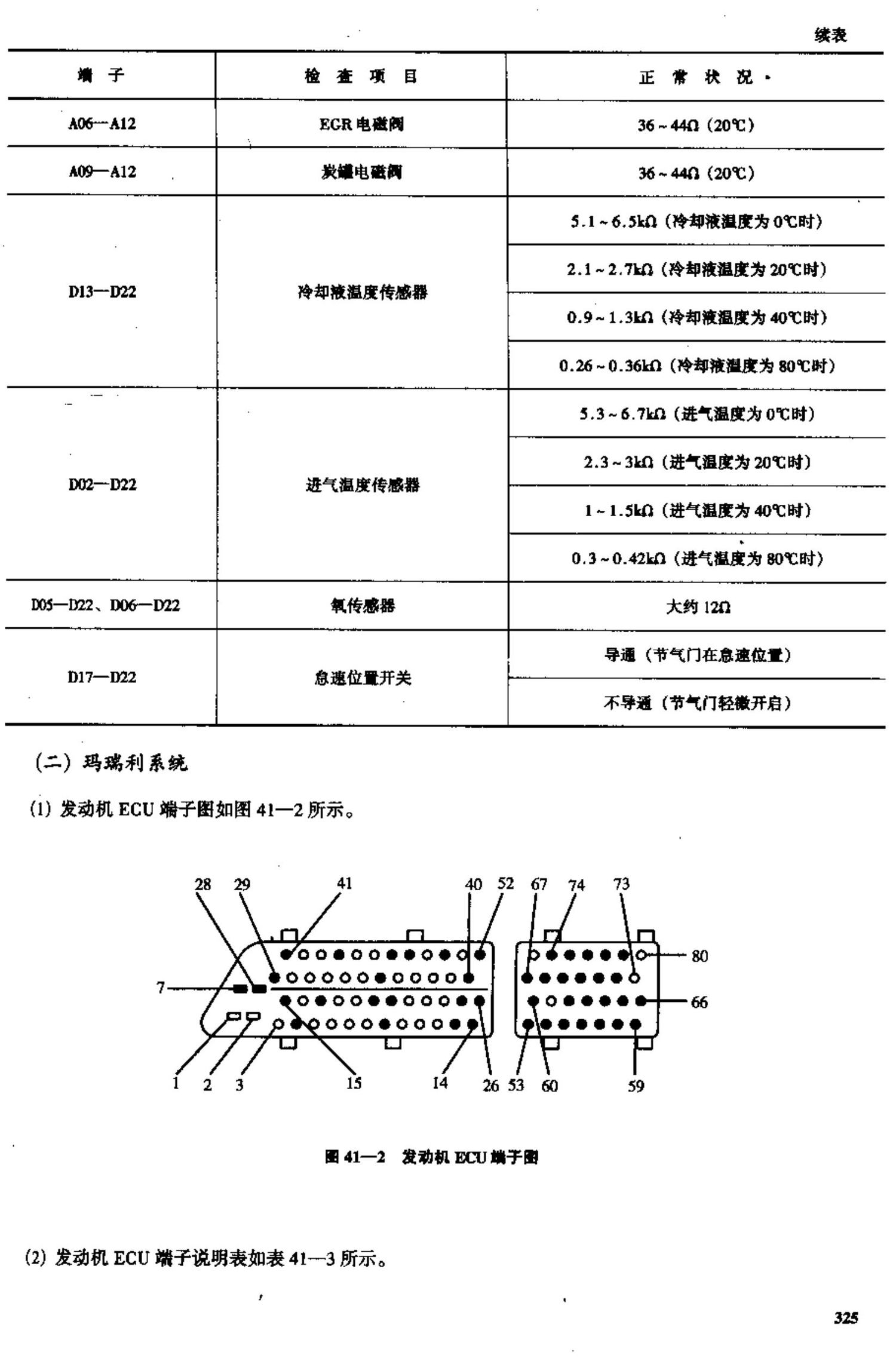

中华轿车电脑端子图 端子图 原始资料第4页
中华轿车电脑端子图 端子图

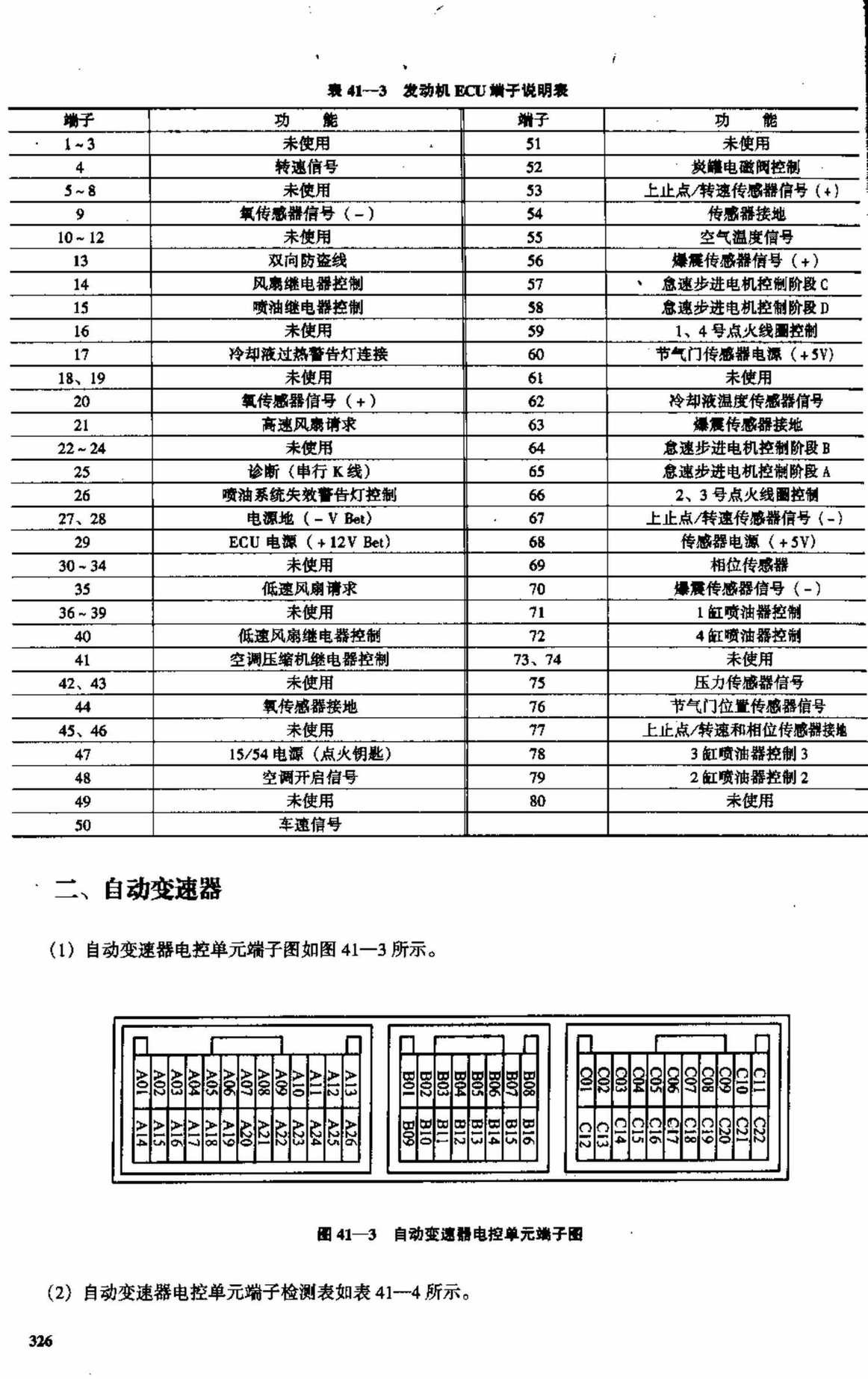

中华轿车电脑端子图 端子图 原始资料第5页
中华轿车电脑端子图 端子图

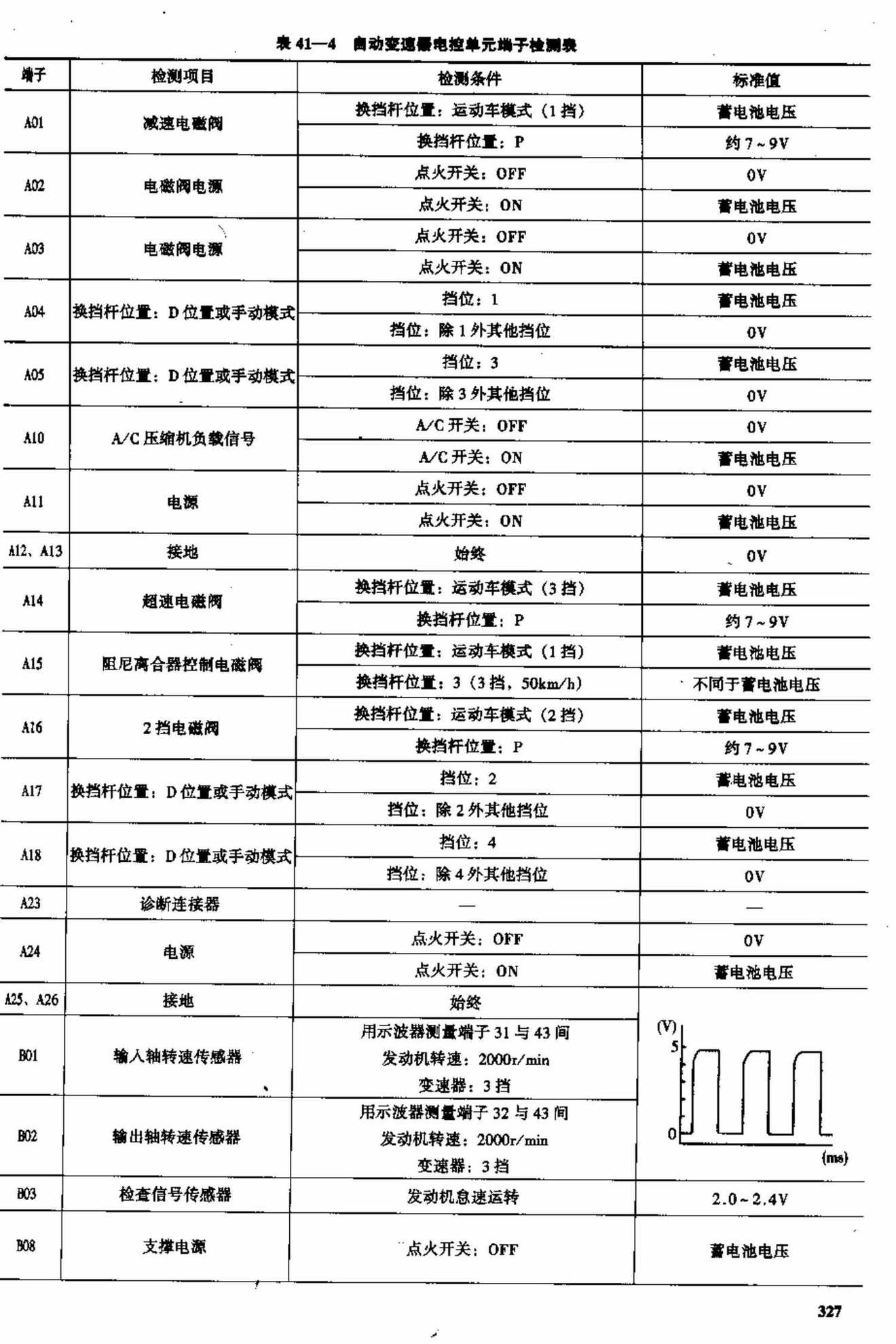

中华轿车电脑端子图 端子图 原始资料第6页
中华轿车电脑端子图 端子图

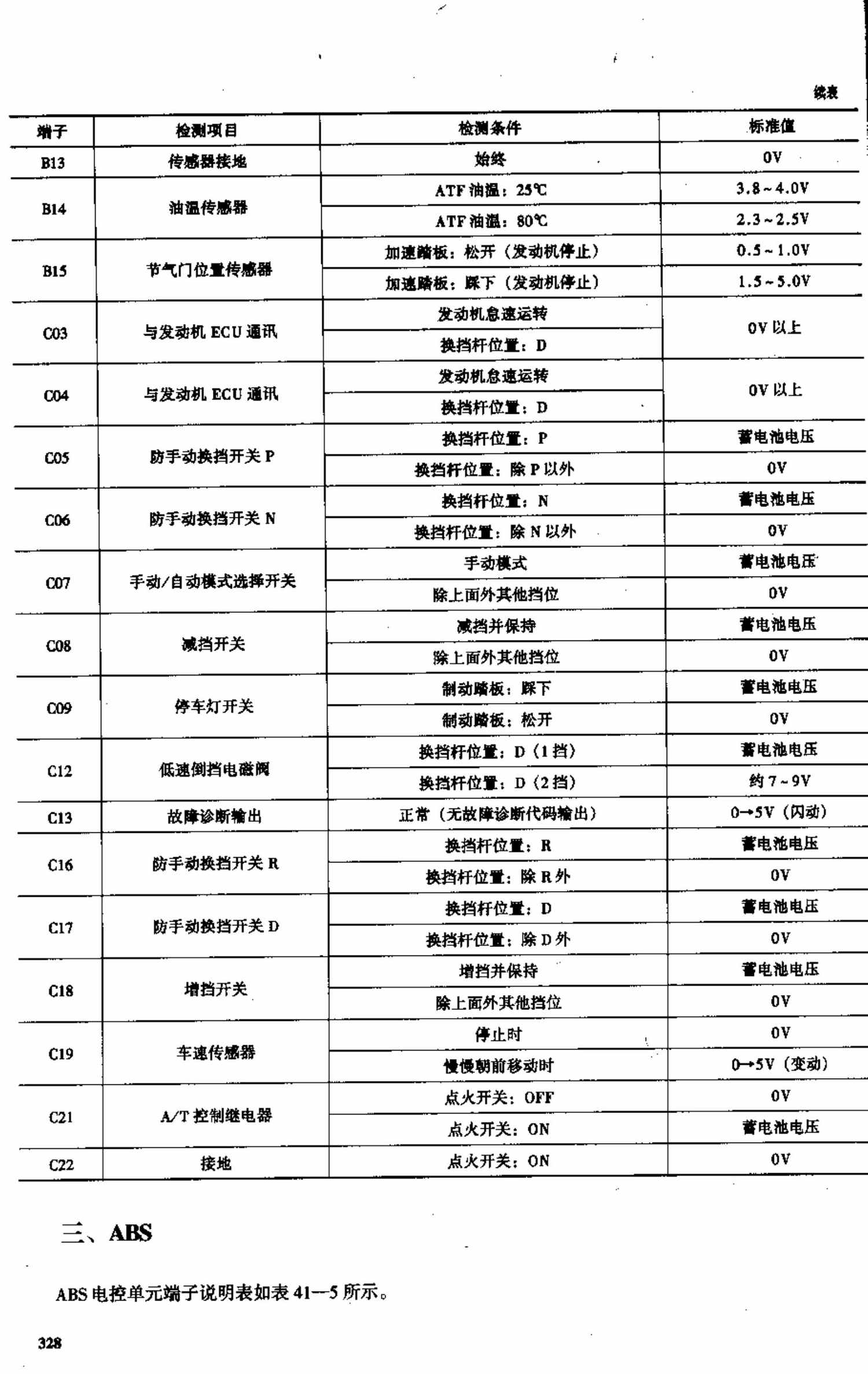

中华轿车电脑端子图 端子图 原始资料第7页
中华轿车电脑端子图 端子图

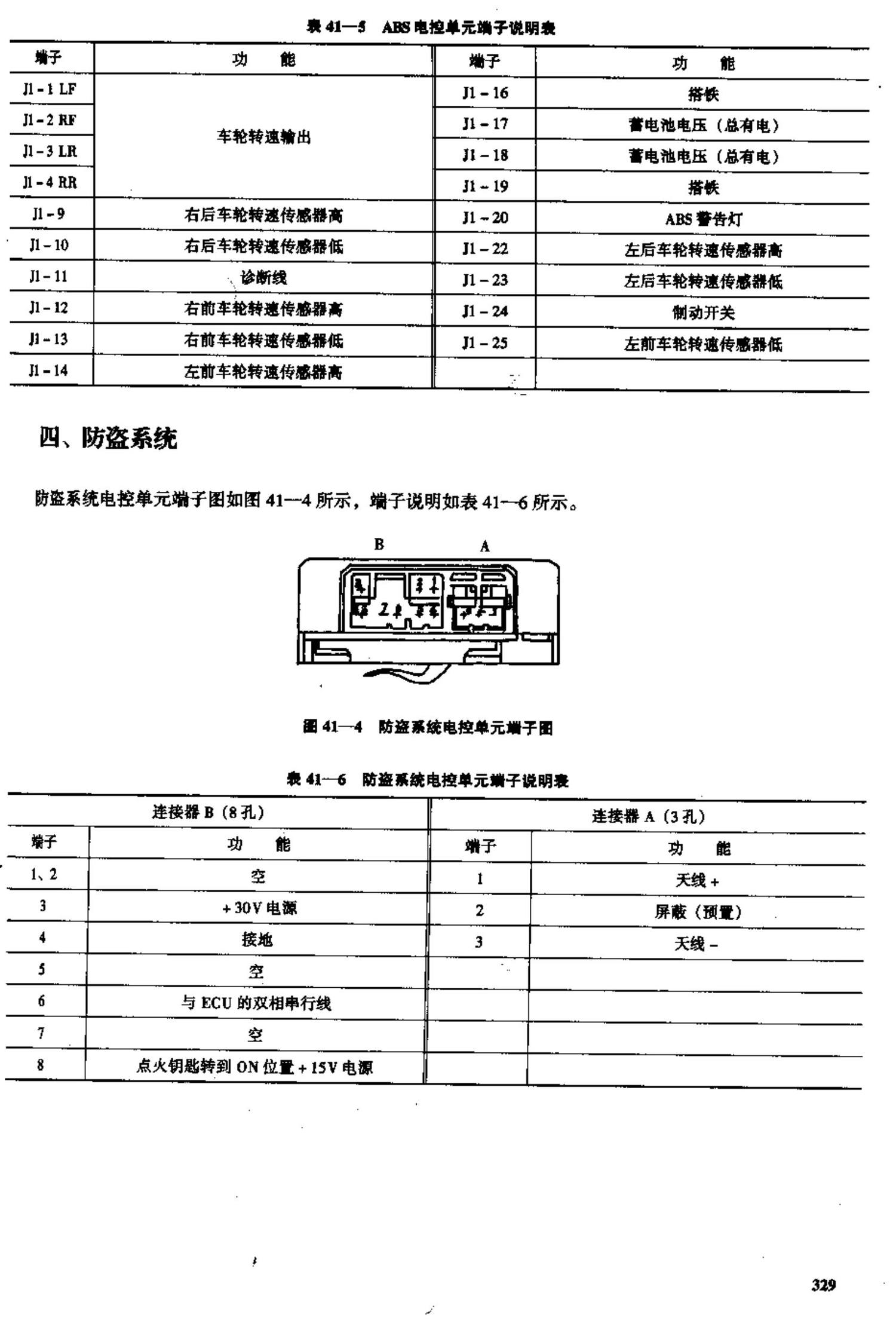

中华轿车电脑端子图 端子图 原始资料第8页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
