整理奇瑞1.5LE4G15B发动机(64针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

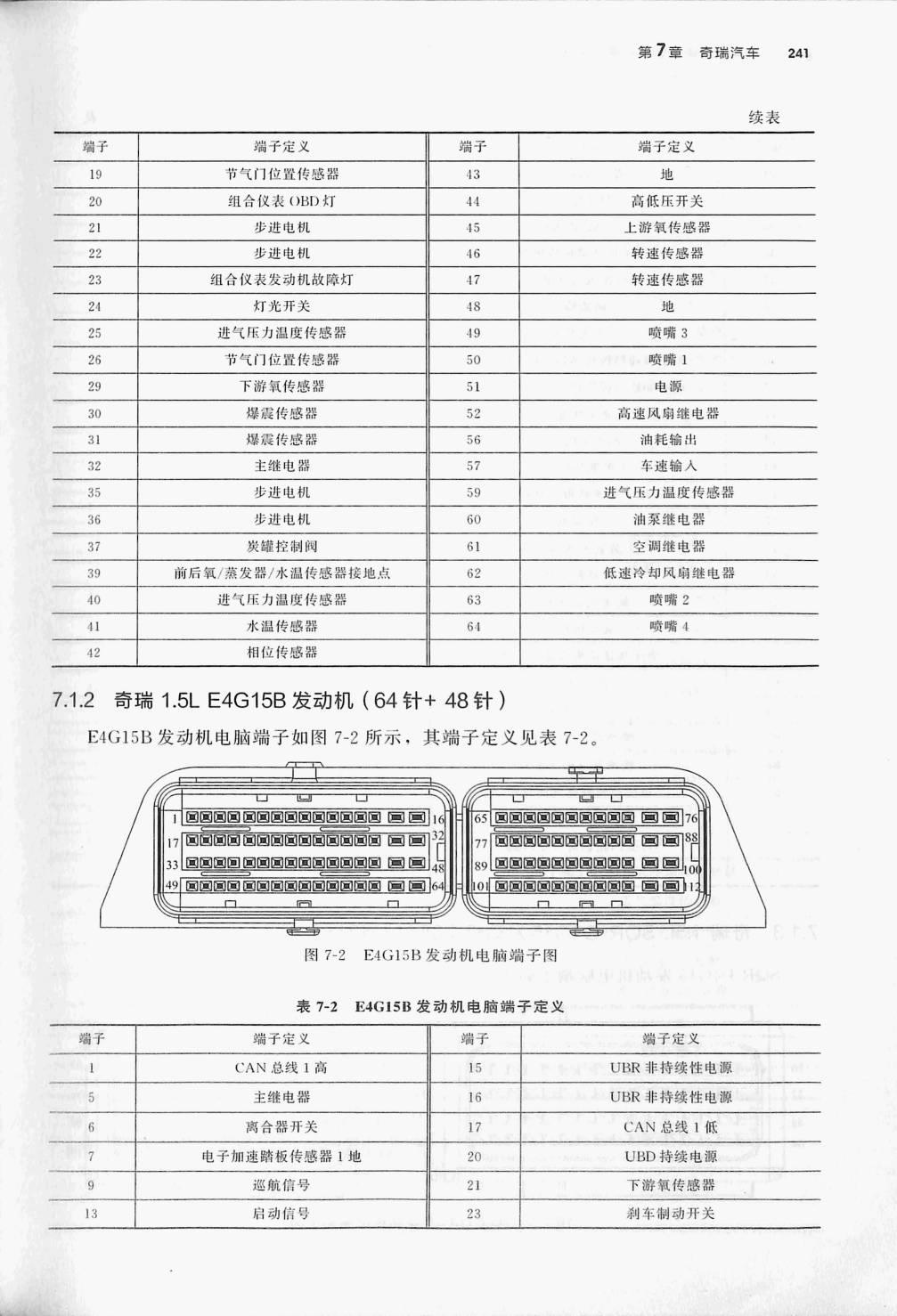

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表7-2 E4G15B 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | CAN 总线1高 | 15 | UBR 非持续性电源 |
| 5 | 主维电器 | 16 | UBR非持续性电源 |
| 6 | 离合器开关 | 17 | CAN 总线1低 |
| 电子加速踏板传感器1地 | 20 | UBD 持续电源 | |
| 9 | 巡航信号 | 21 | 下游氧传感器 |
| 13 | 启动信号 | 23 | 刹车制动开关 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
