奔驰Sprinter MP3/AUX接口加装：主机连接、线束布置与插座固定

早期Sprinter主机可通过适用套件增加外部MP3/AUX音频输入，套件插头和主机版本必须匹配。

线束需要避开风道、活动机构和锐边，外部插座既要便于使用，也不能在放置物品时受到挤压。

一、核对主机和AUX套件零件

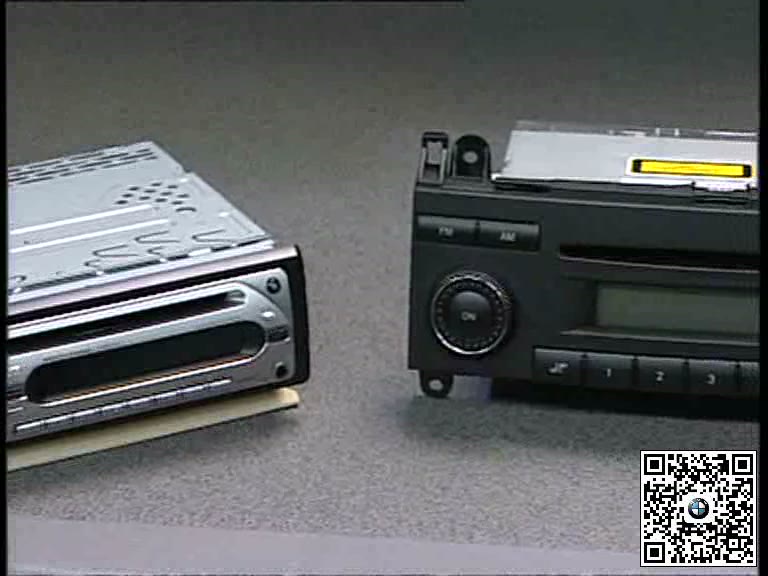

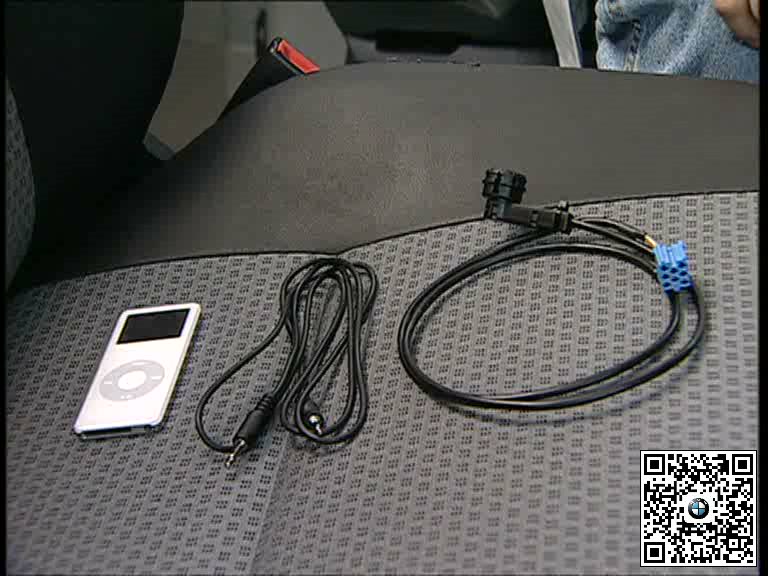

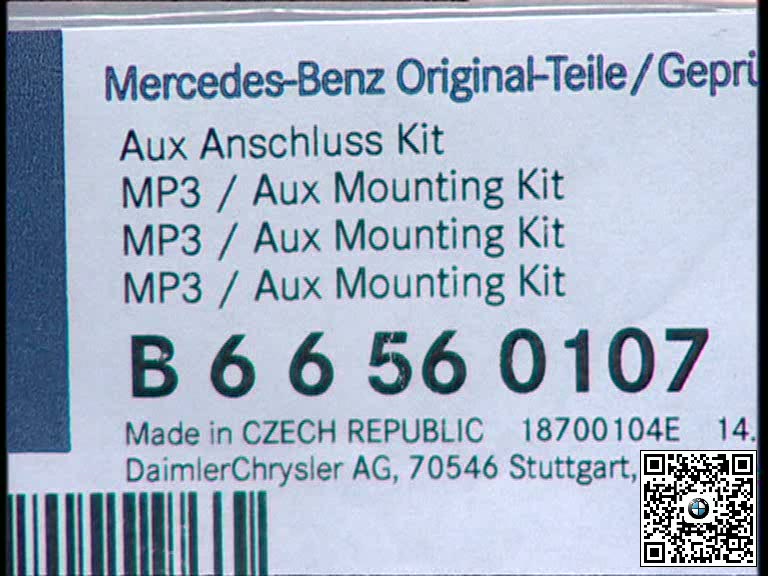

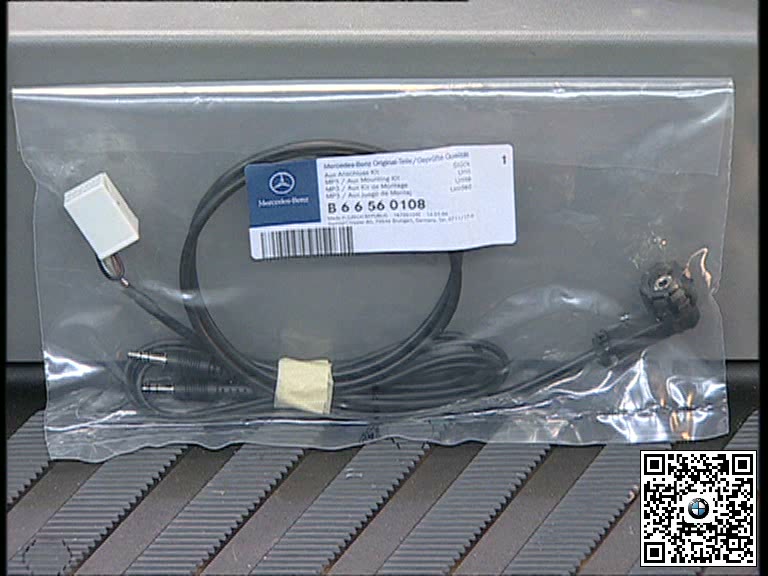

识别车辆Audio或COMAND主机版本，核对接口线、适配插头、插座和固定附件。开始前测试原主机并记录收音、扬声器和显示状态。

二、保护仪表台并拆出音响主机

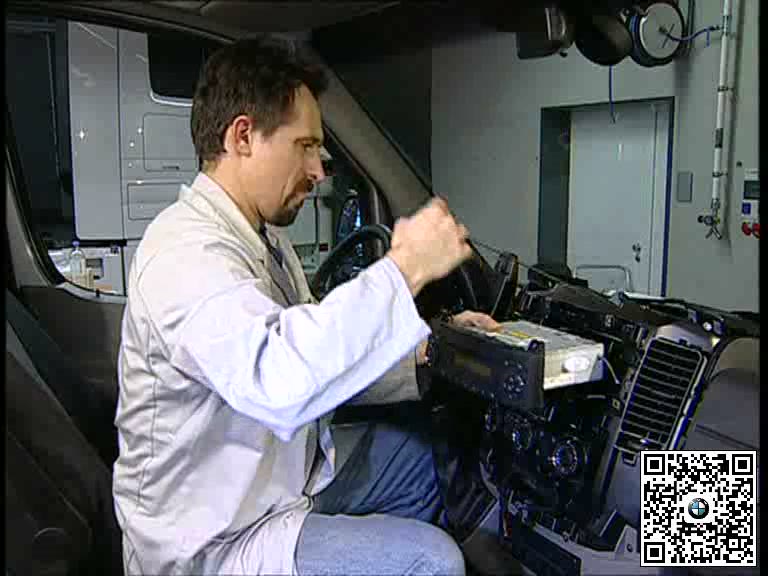

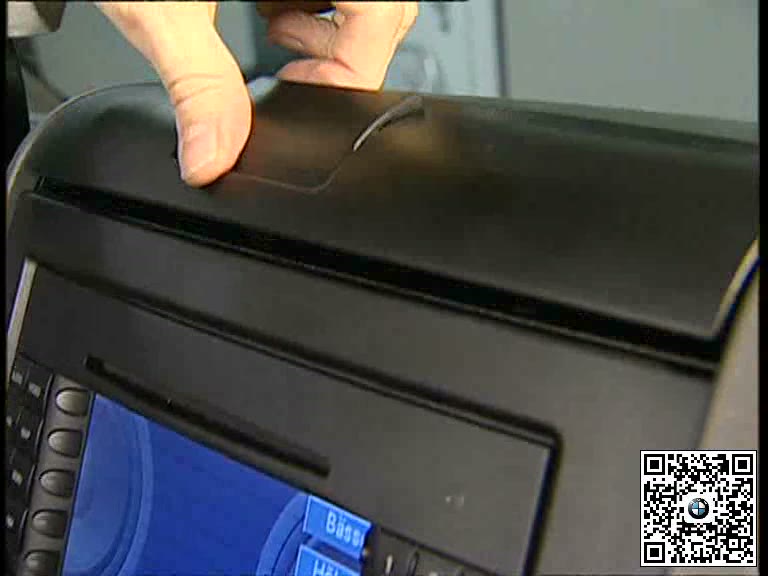

关闭点火并按要求断电，保护中控饰板后拆开主机周围固定。缓慢拉出主机，释放天线、电源和其他插头，避免线束承受拉力。

三、接入适配线并布置外部音频插座

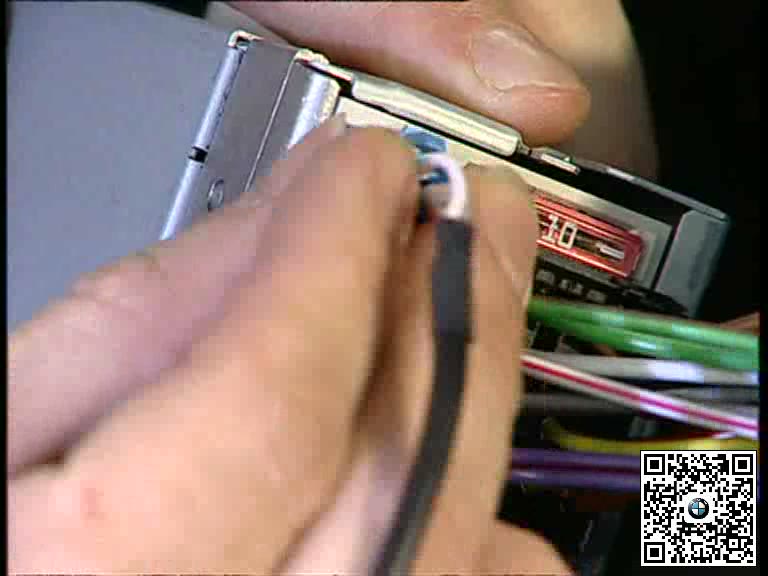

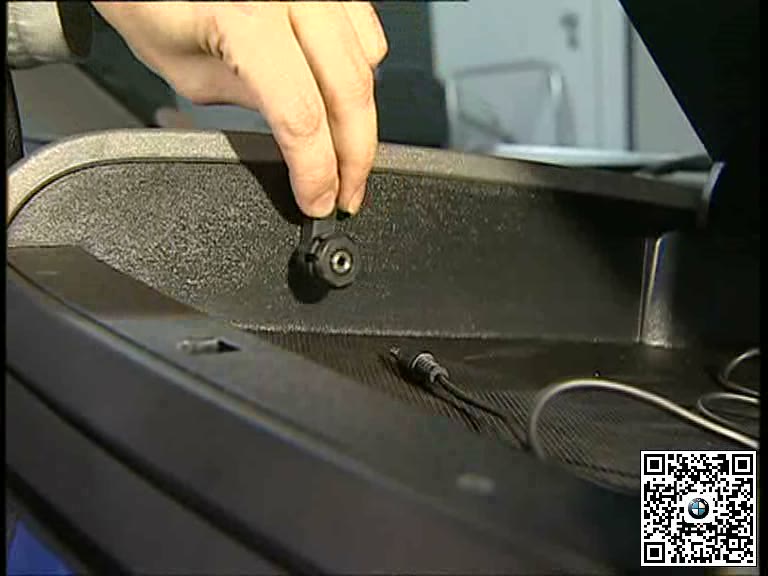

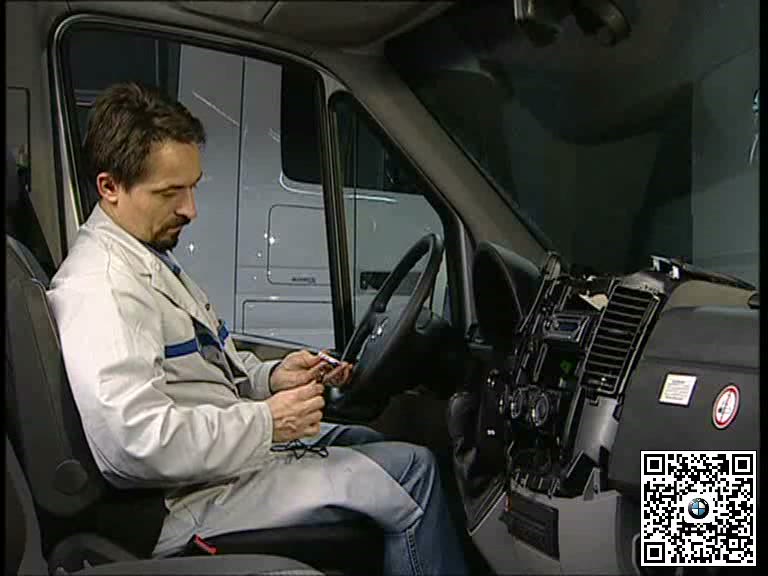

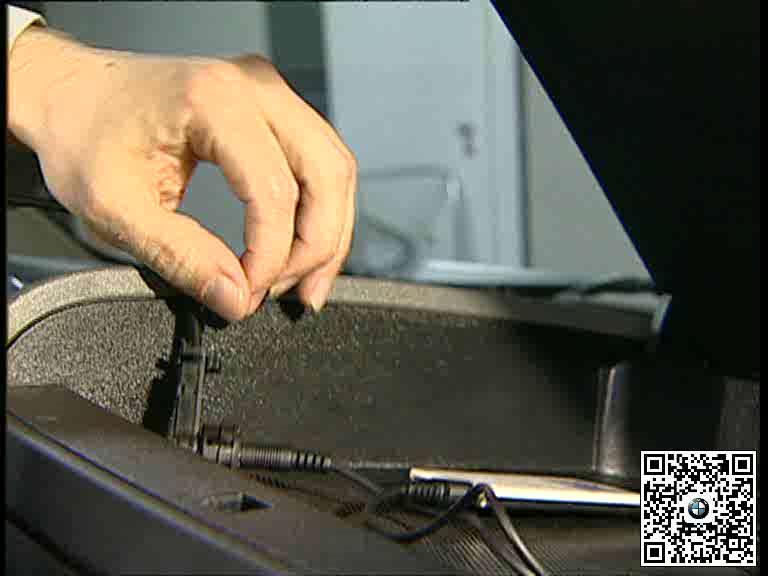

按插头位置接入AUX适配线，确认端子和锁扣到位。沿原车线束将音频线引向储物区域，穿过开口时加以保护并固定插座，防止松动和异响。

四、装复后选择AUX并检查声音

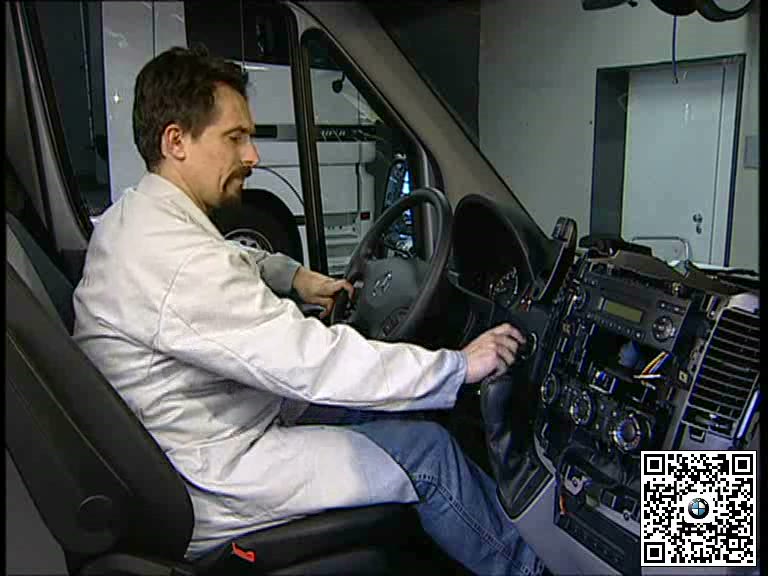

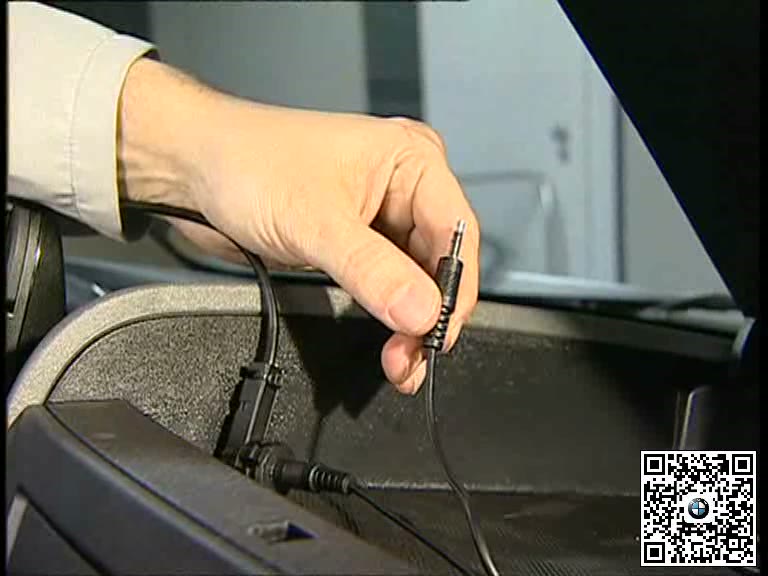

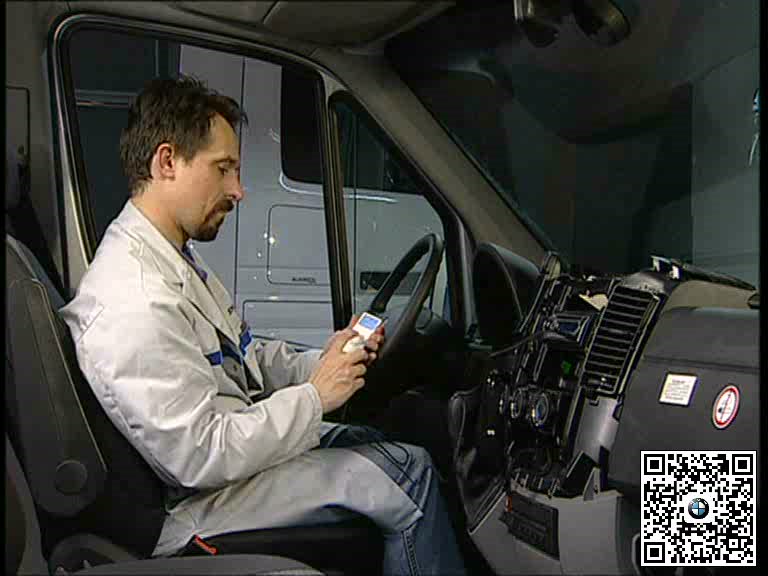

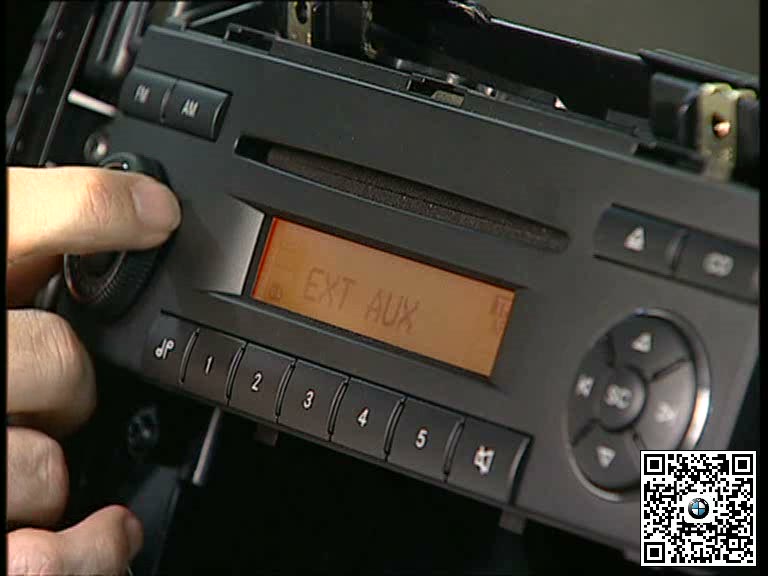

恢复主机和饰板，连接外部播放器并在主机上选择AUX音源。逐步调整播放器与主机音量，检查左右声道、底噪、插头接触和其他音源切换。

五、完工检查要点

• 主机型号和AUX套件相符。
• 适配插头端子及锁扣正确。
• 音频线无夹压且插座固定牢靠。
• AUX声道、音量和原主机功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
