奔驰W204 iPod接口加装：带/不带音响系统的套件、线束与功能验证

W204是否配备独立音响系统会影响接口套件、音频接入位置和线束路径，外观相似的线束不能直接互换。

加装前应先按车辆识别号和现有主机装备核对零件，记录收音及音响功能，并保护中控台、手套箱和门槛饰面。

一、识别音响配置并核对加装套件

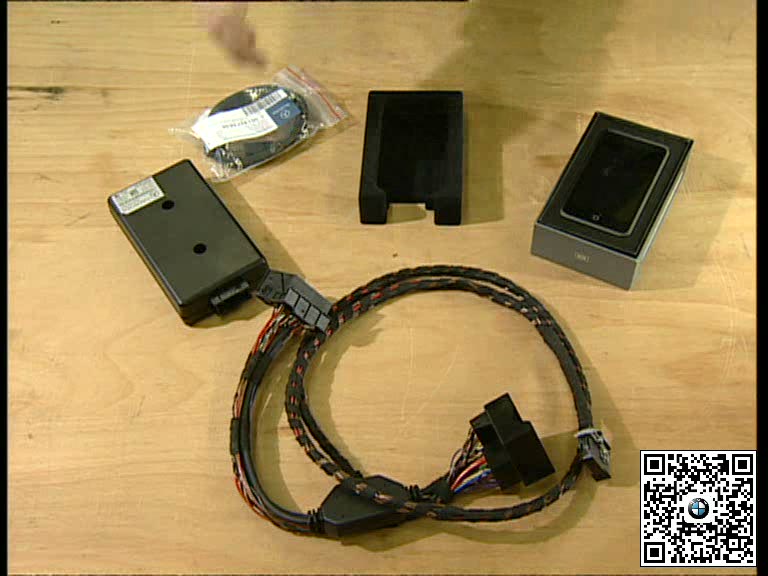

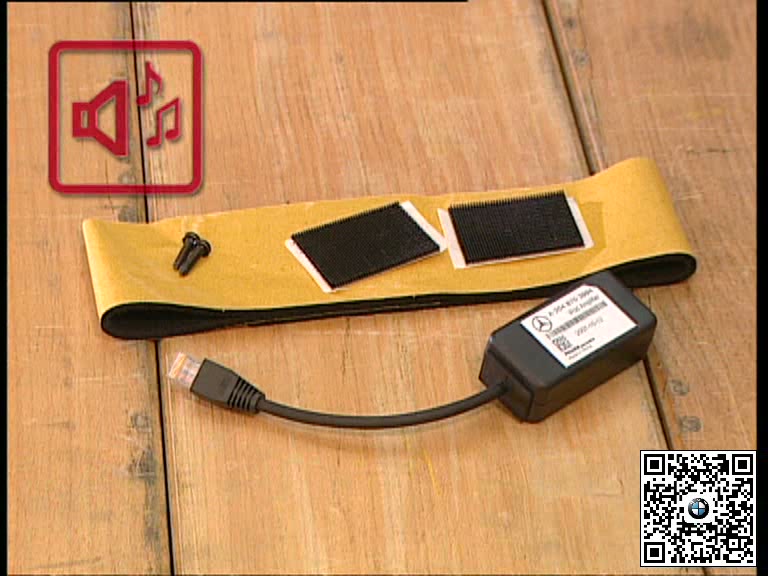

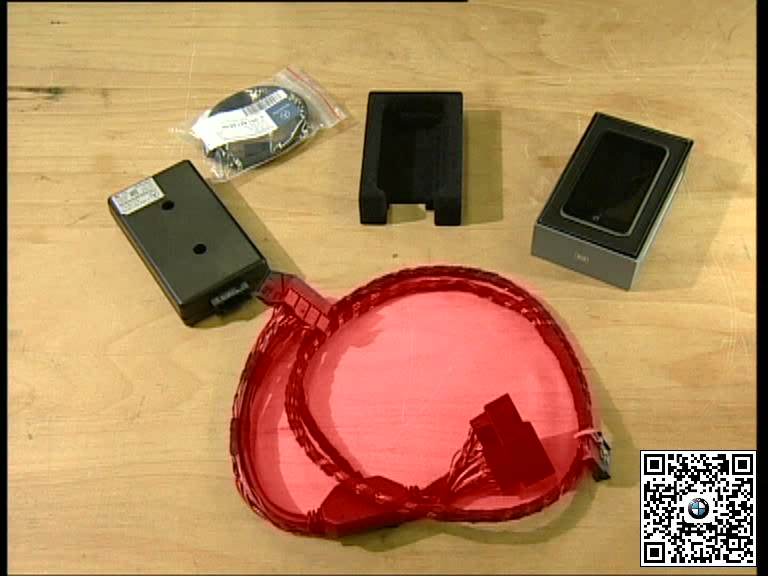

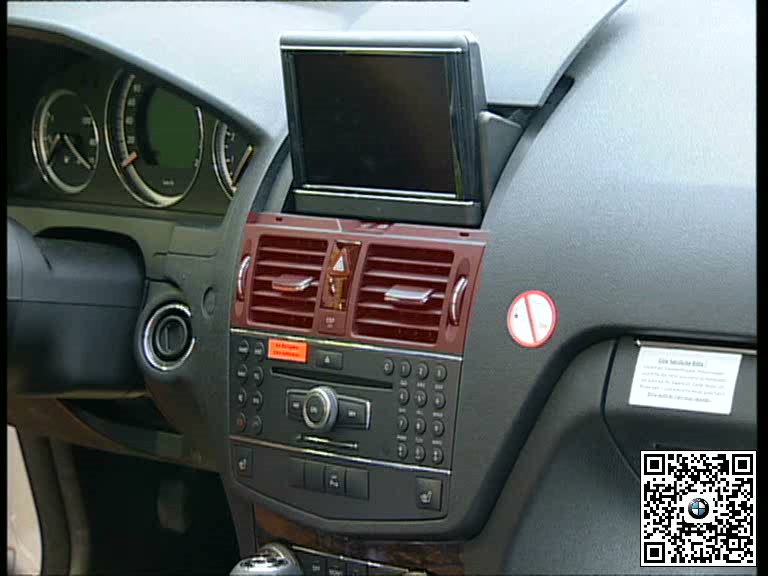

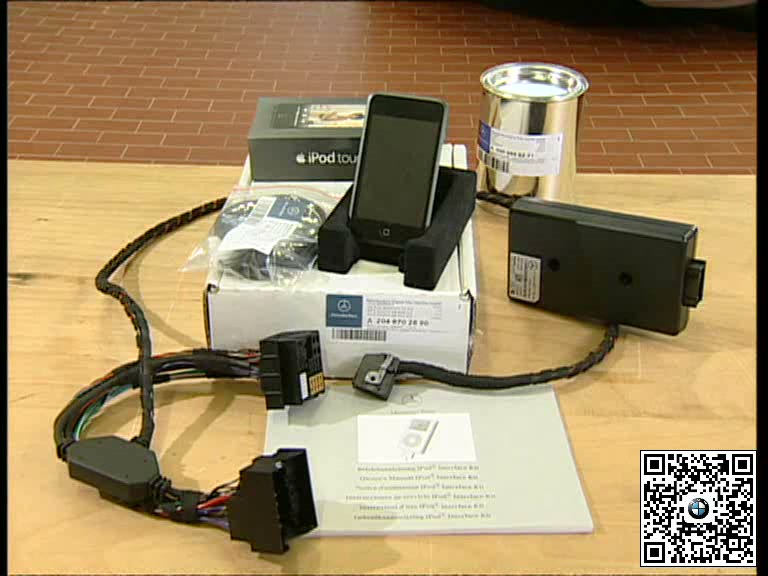

确认主机型号、是否带独立音响放大器以及车辆生产状态，对照套件内接口模块、主线束、连接适配器、固定件和播放器支架，避免使用错误版本。

二、断电后进入主机和手套箱区域

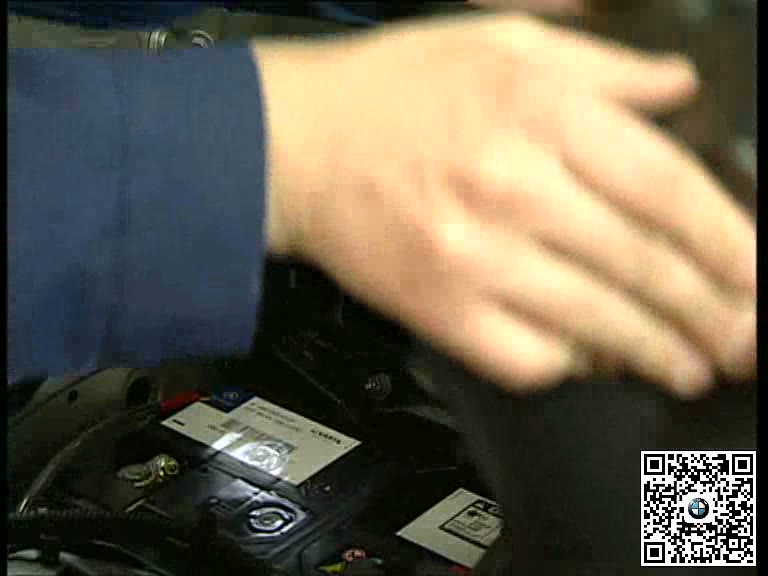

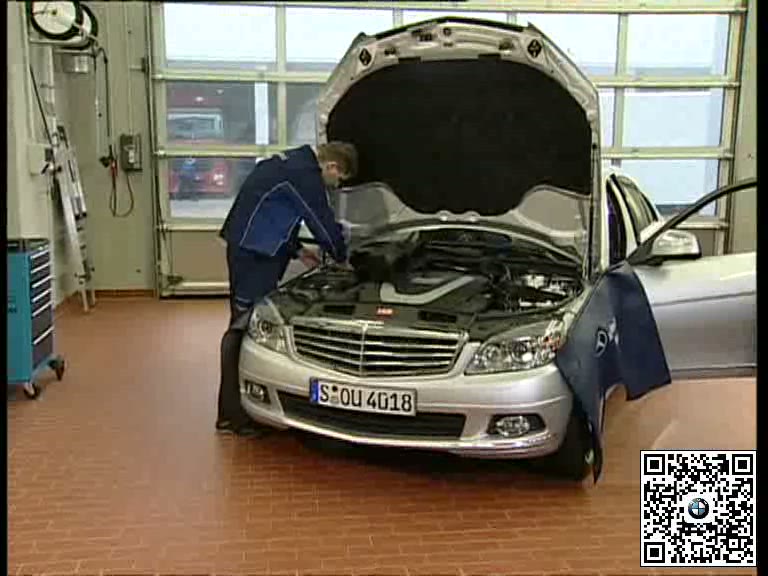

保存必要设置并按要求断开蓄电池，使用塑料工具拆开中控及手套箱周围覆盖。标记原车插头和固定点，禁止拉扯光纤或压伤饰面。

三、按装备版本连接并固定线束模块

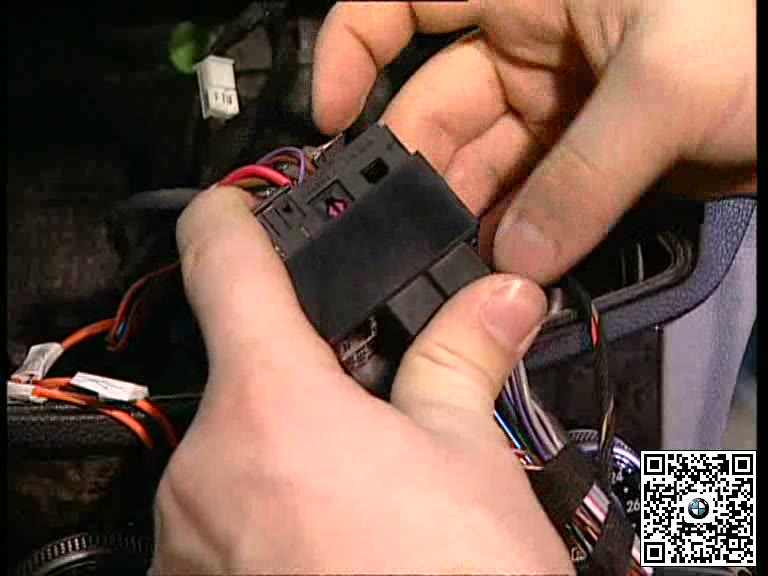

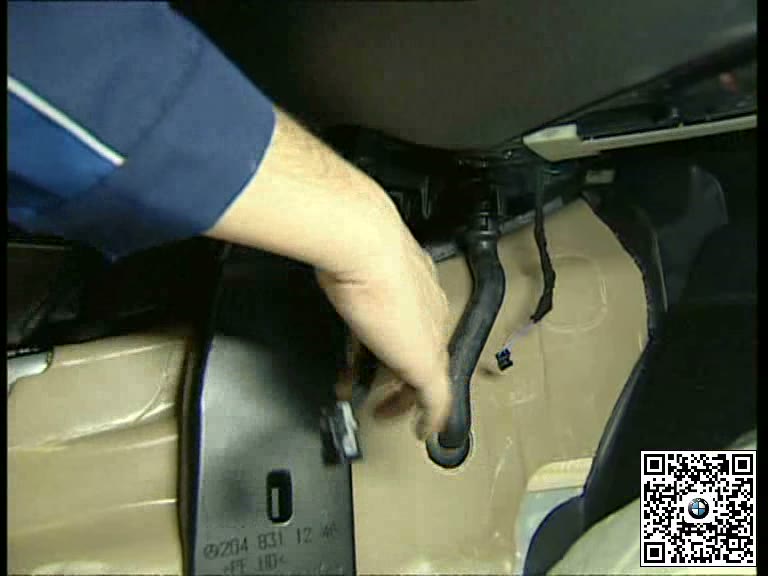

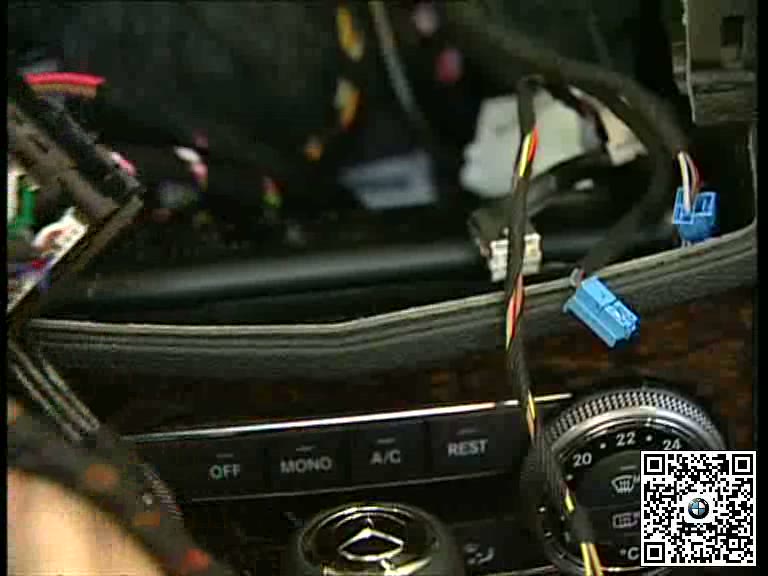

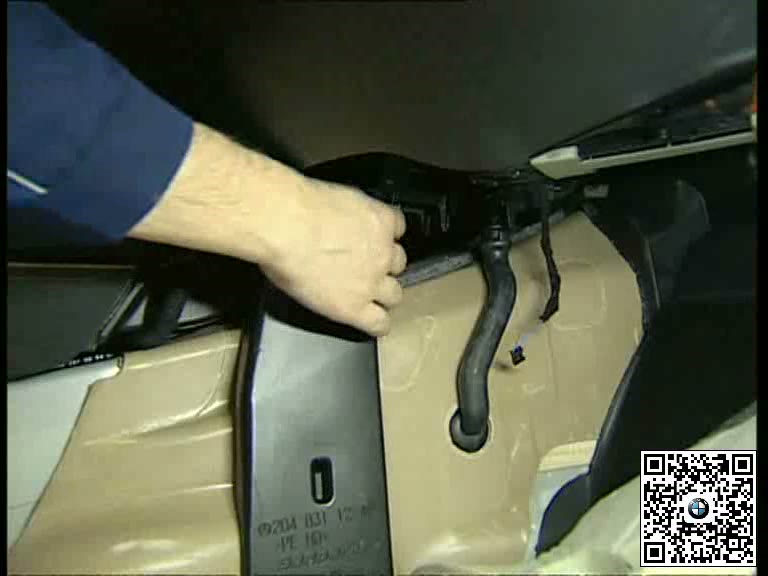

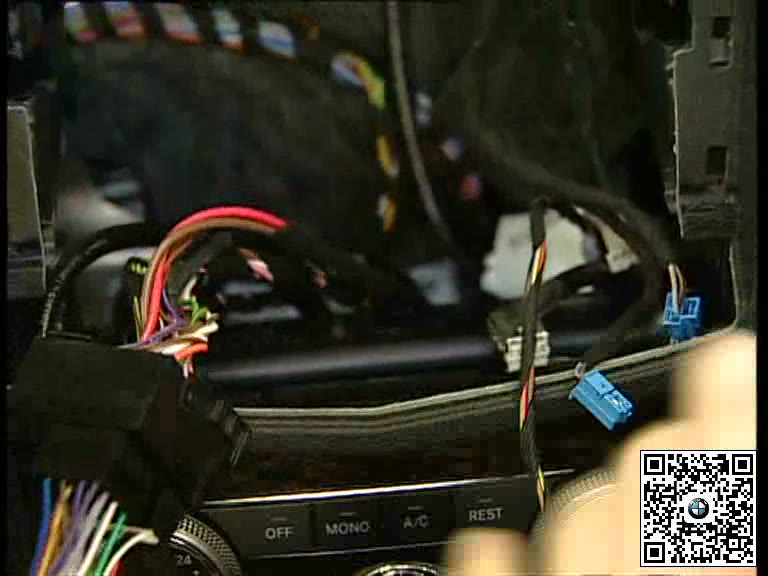

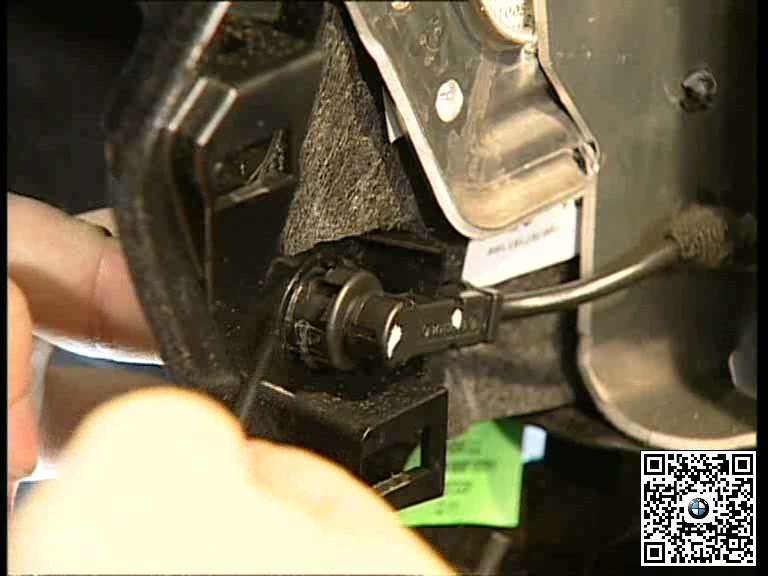

根据带或不带音响系统的对应路径连接主机、接口模块和音频线，将线束沿原车走向固定。把接口和播放器固定座安装在规定位置，保证插头可操作且不干涉手套箱。

四、恢复供电并验证播放器控制

装复覆盖后恢复供电，连接适用播放器，检查识别、充电、曲目切换、音量和左右声道。切换收音及其他音源，确认原车功能没有受到影响。

五、完工检查要点

• 音响系统配置和套件版本匹配。
• 主机、模块及音频插头锁止正确。
• 线束固定且不妨碍饰板和手套箱。
• 播放器控制、声音输出和原车音源正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
