奔驰W222整车网络架构：CAN、FlexRay、LIN与控制单元分布

W222上大量功能并不是由单个控制单元独立完成。车身、动力总成、底盘、驾驶辅助、信息娱乐和舒适系统通过多条网络交换状态与请求，某个节点掉线时，故障表现可能出现在多个看似无关的系统中。

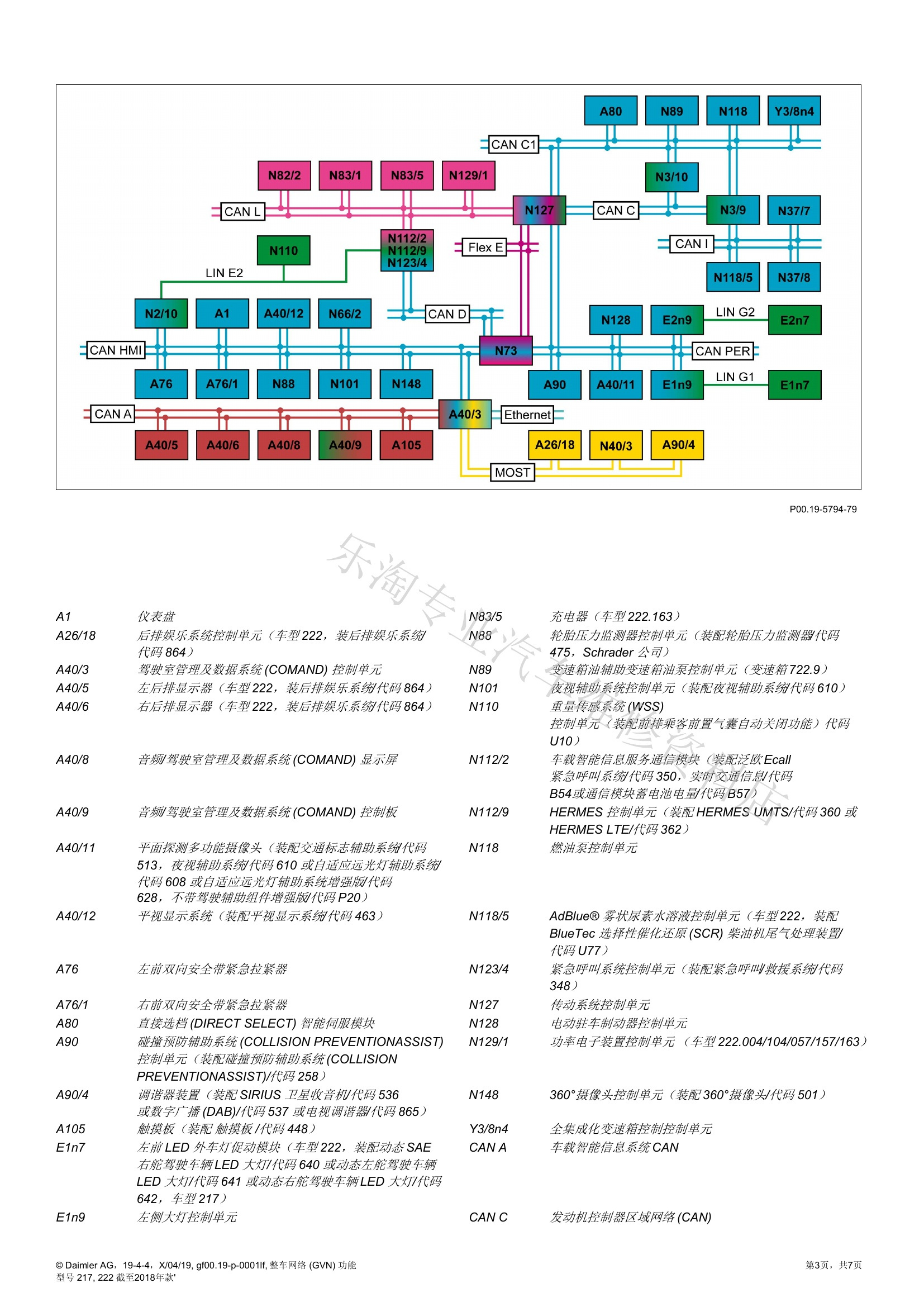

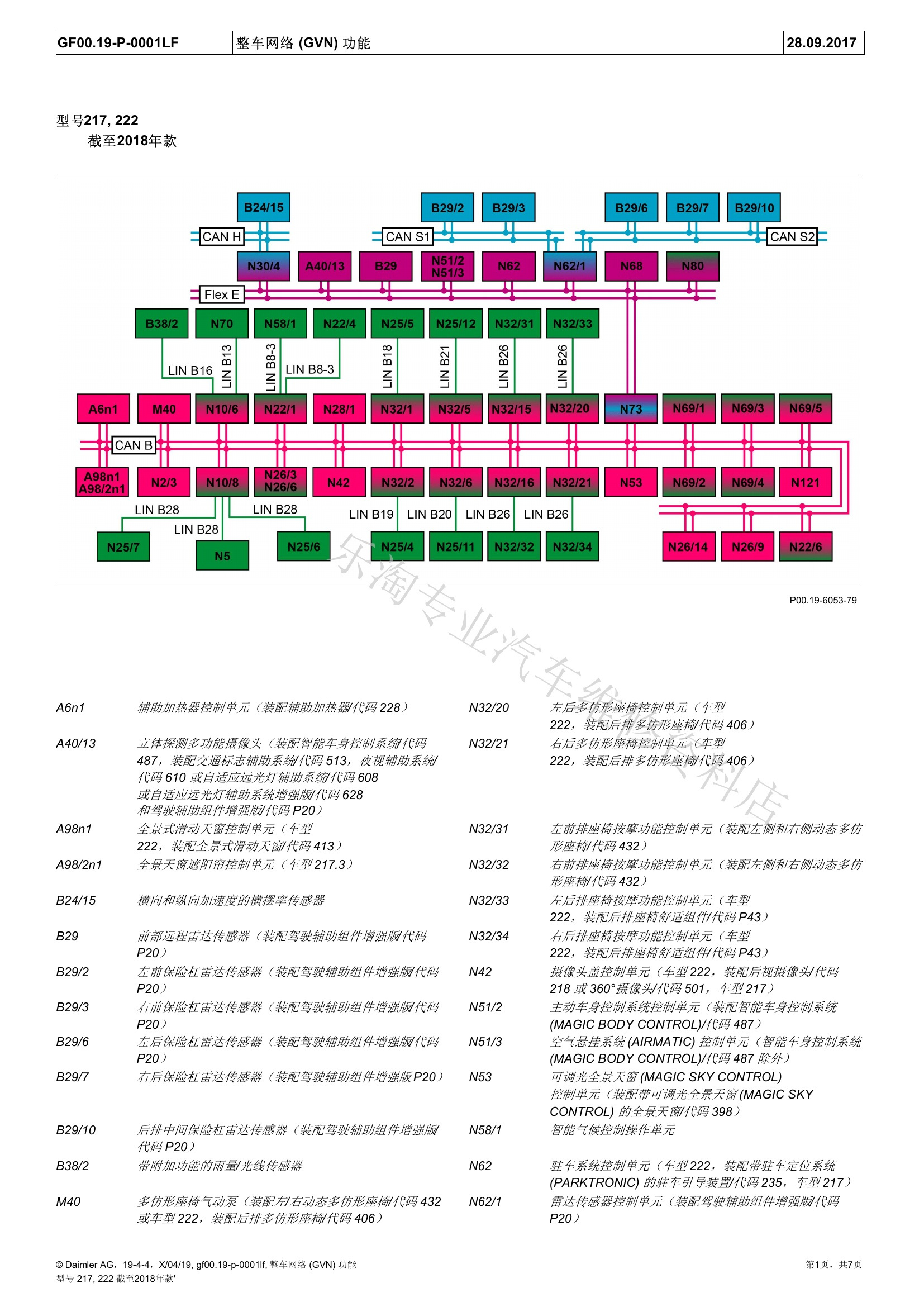

一、W222整车网络为什么必须分层理解

整车网络由不同速率和用途的总线组成。CAN负责大量控制单元之间的状态交换，FlexRay用于底盘和动力总成等对确定性要求较高的通信，LIN则连接雨量光线传感器、车顶操作单元、蓄电池传感器及各类局部执行器。诊断时首先要确定故障节点属于哪条支路。

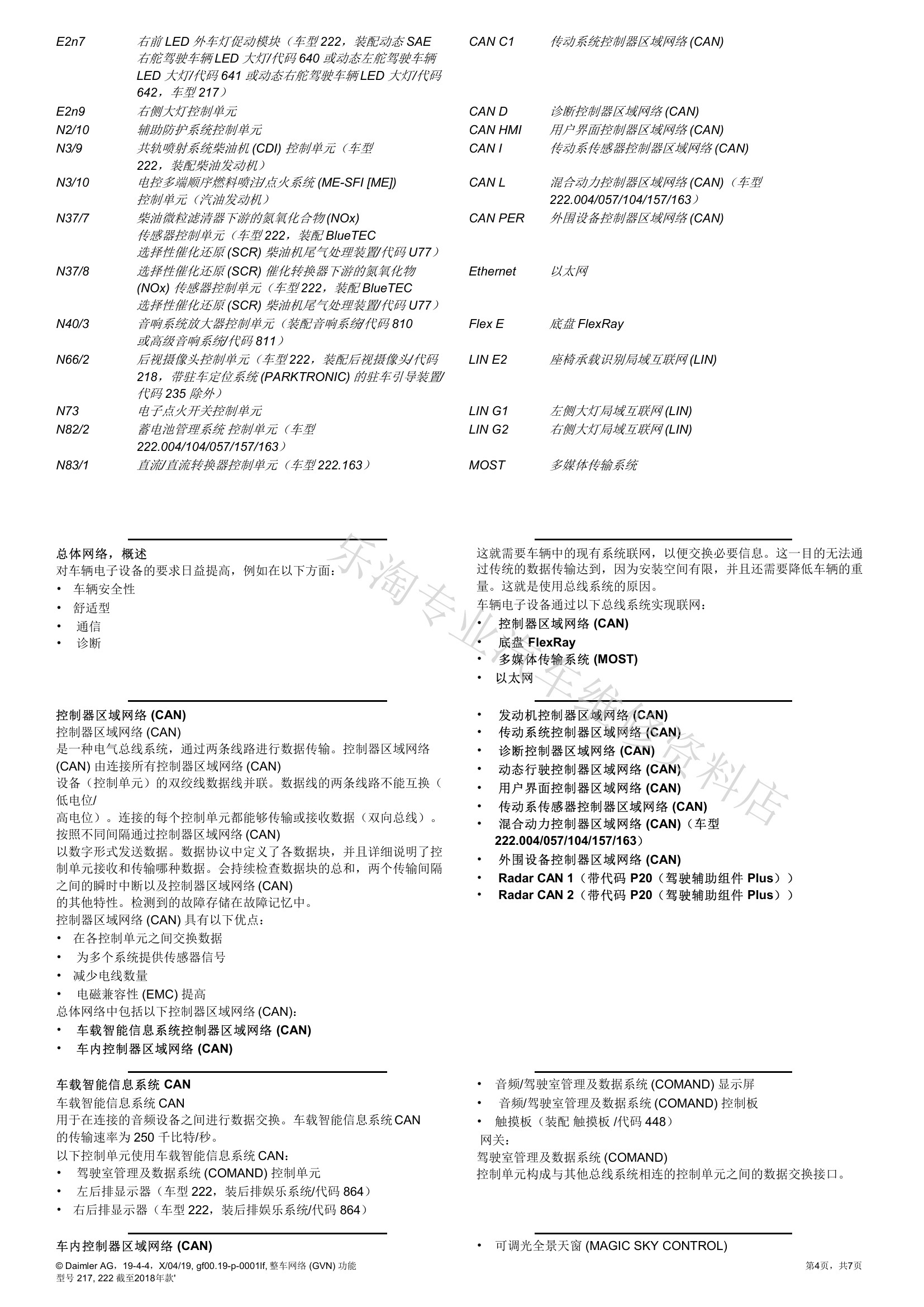

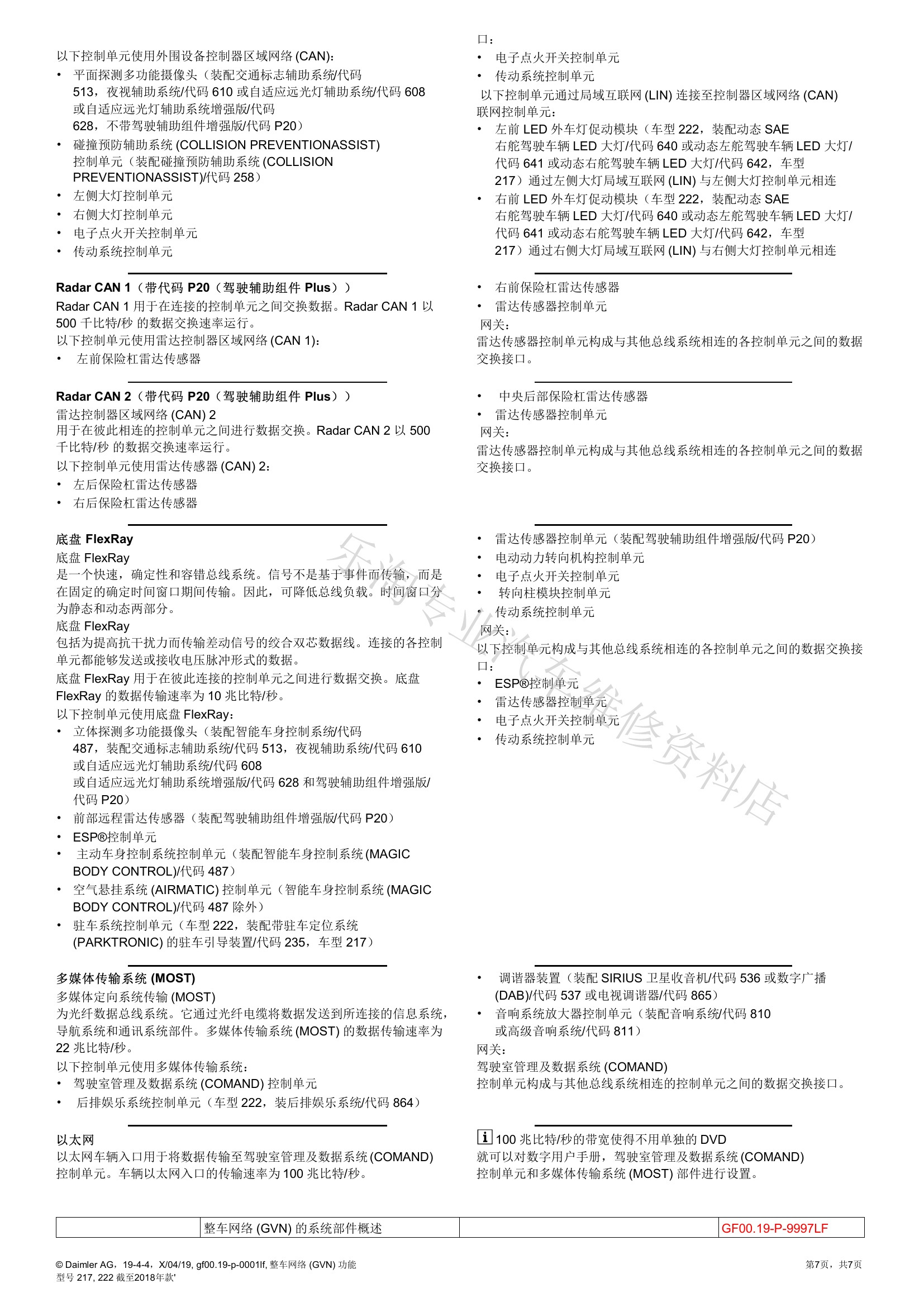

二、CAN B车内网络

CAN B连接前后SAM、车门、座椅、电子点火开关、空调、车顶控制板及多种舒适系统。它既传递开关和状态信息，也承担唤醒与休眠协调。多个车身功能同时失效时，应先检查CAN B通信、网关和共同供电。

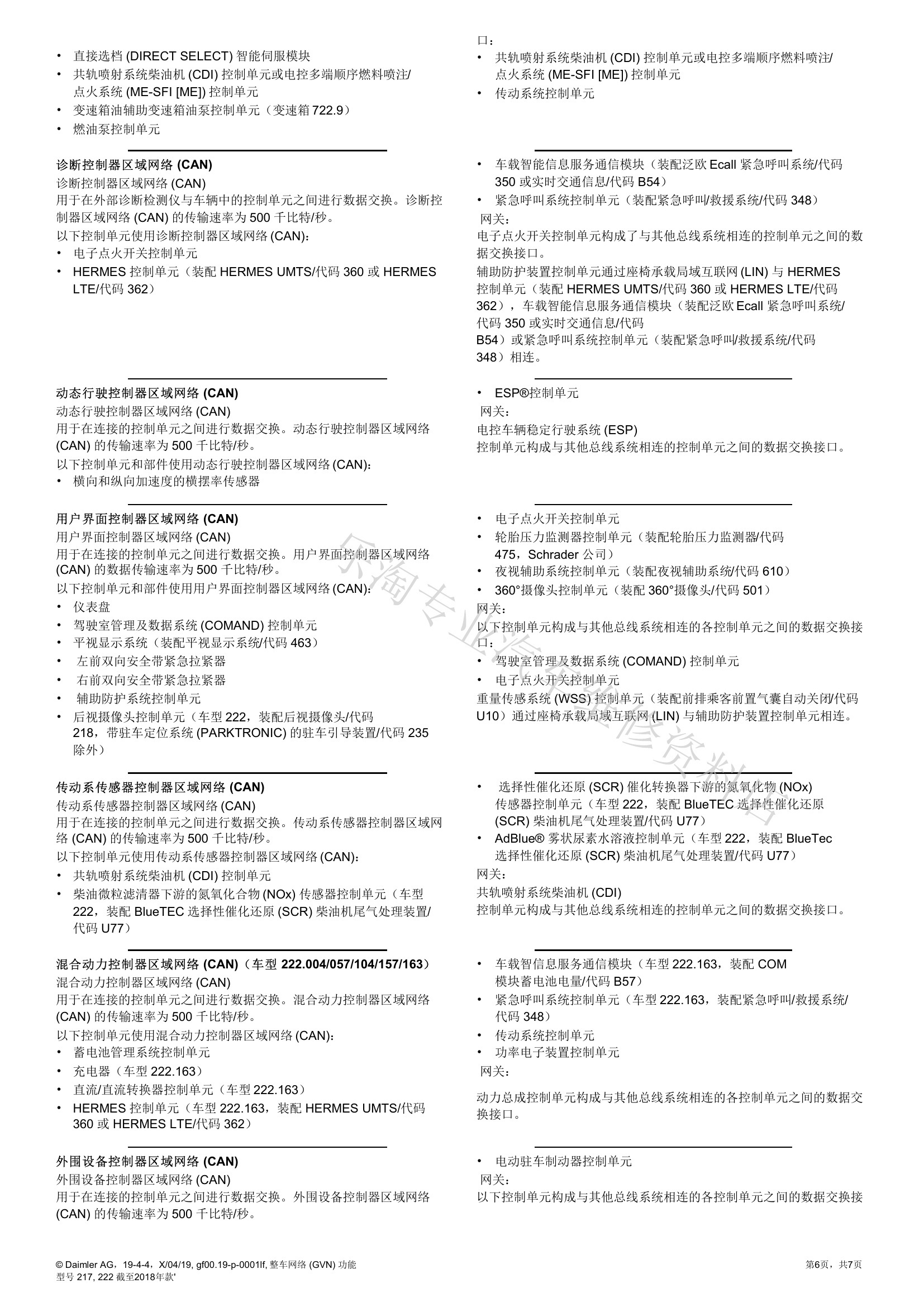

三、动力总成与底盘网络

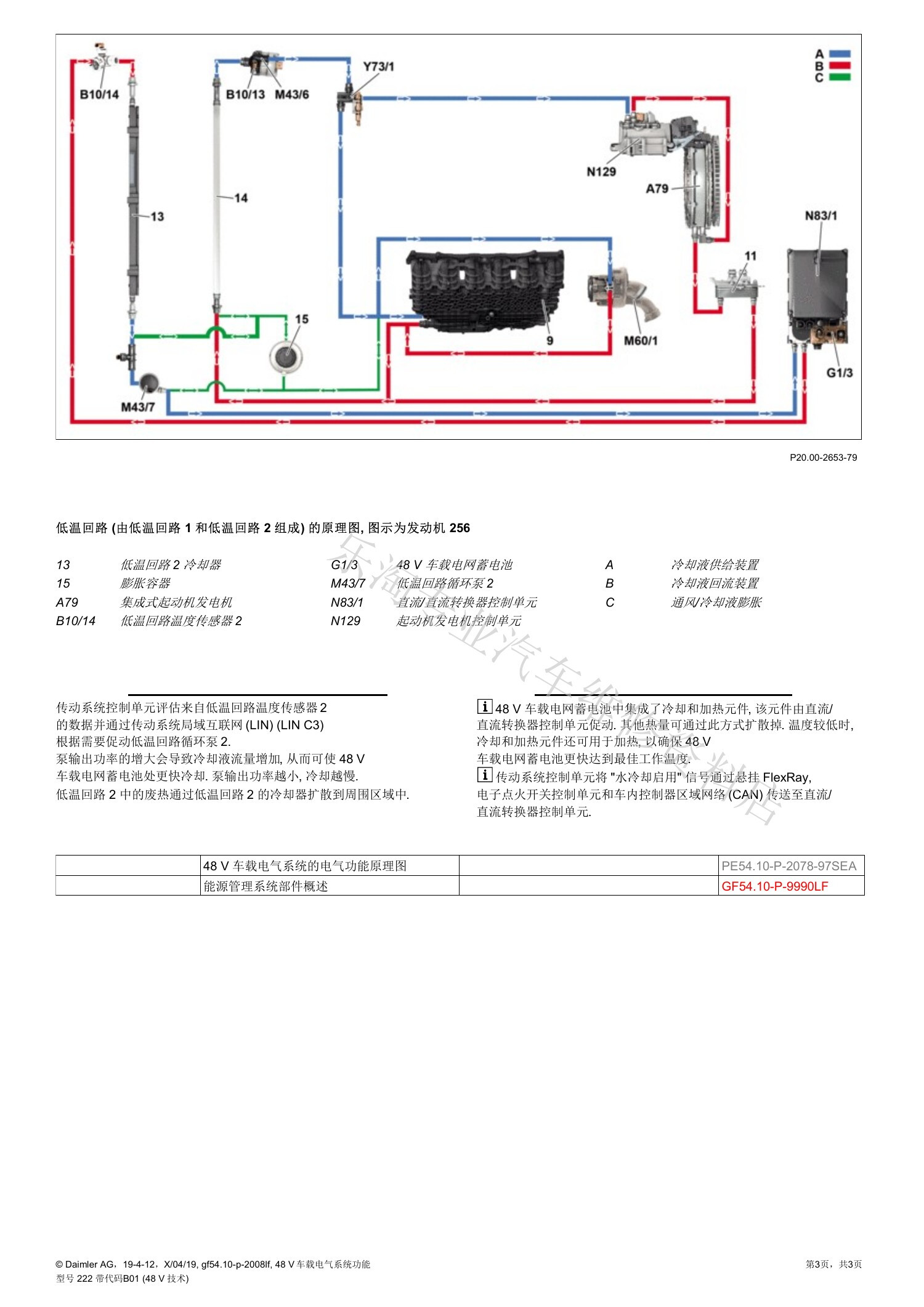

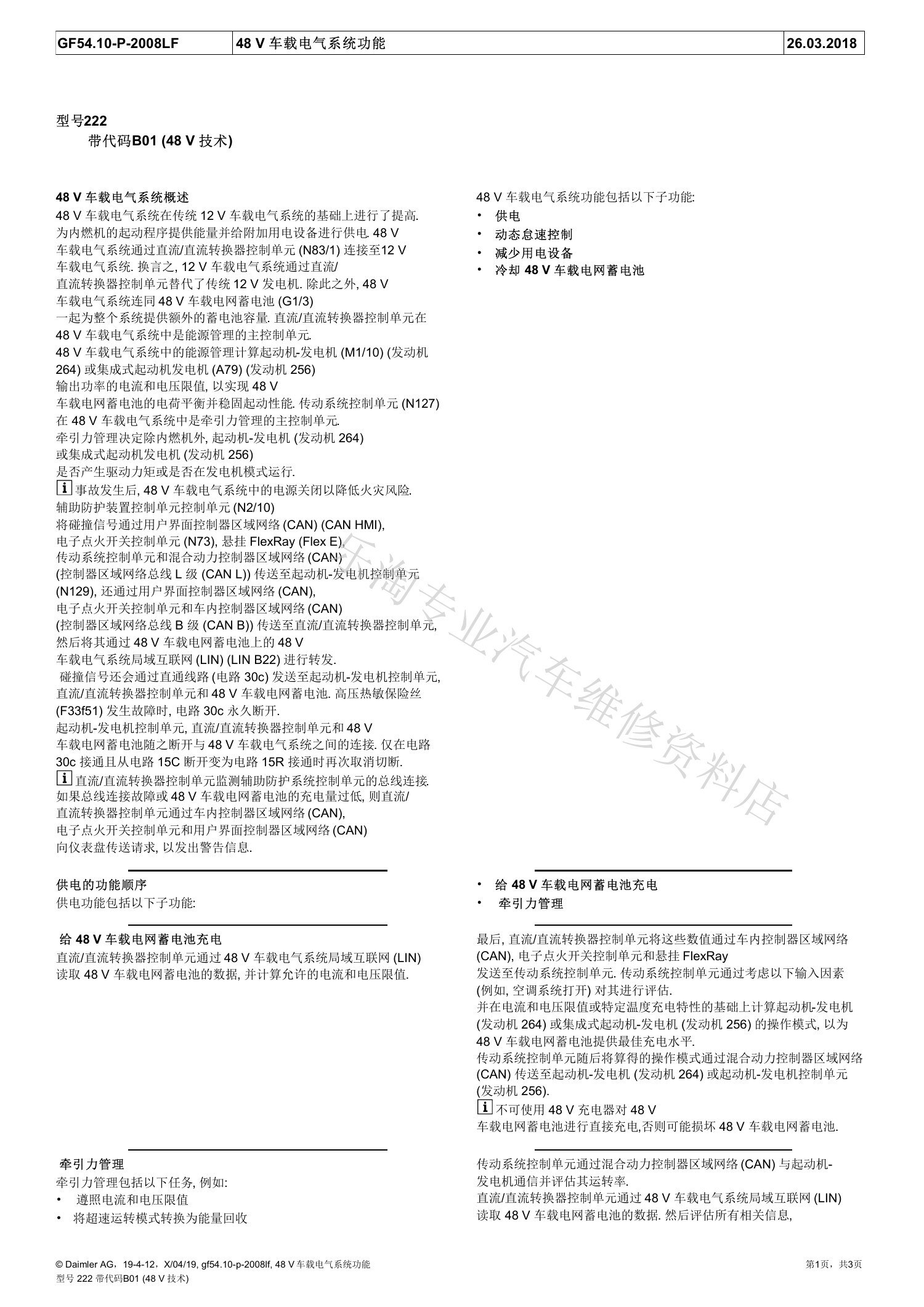

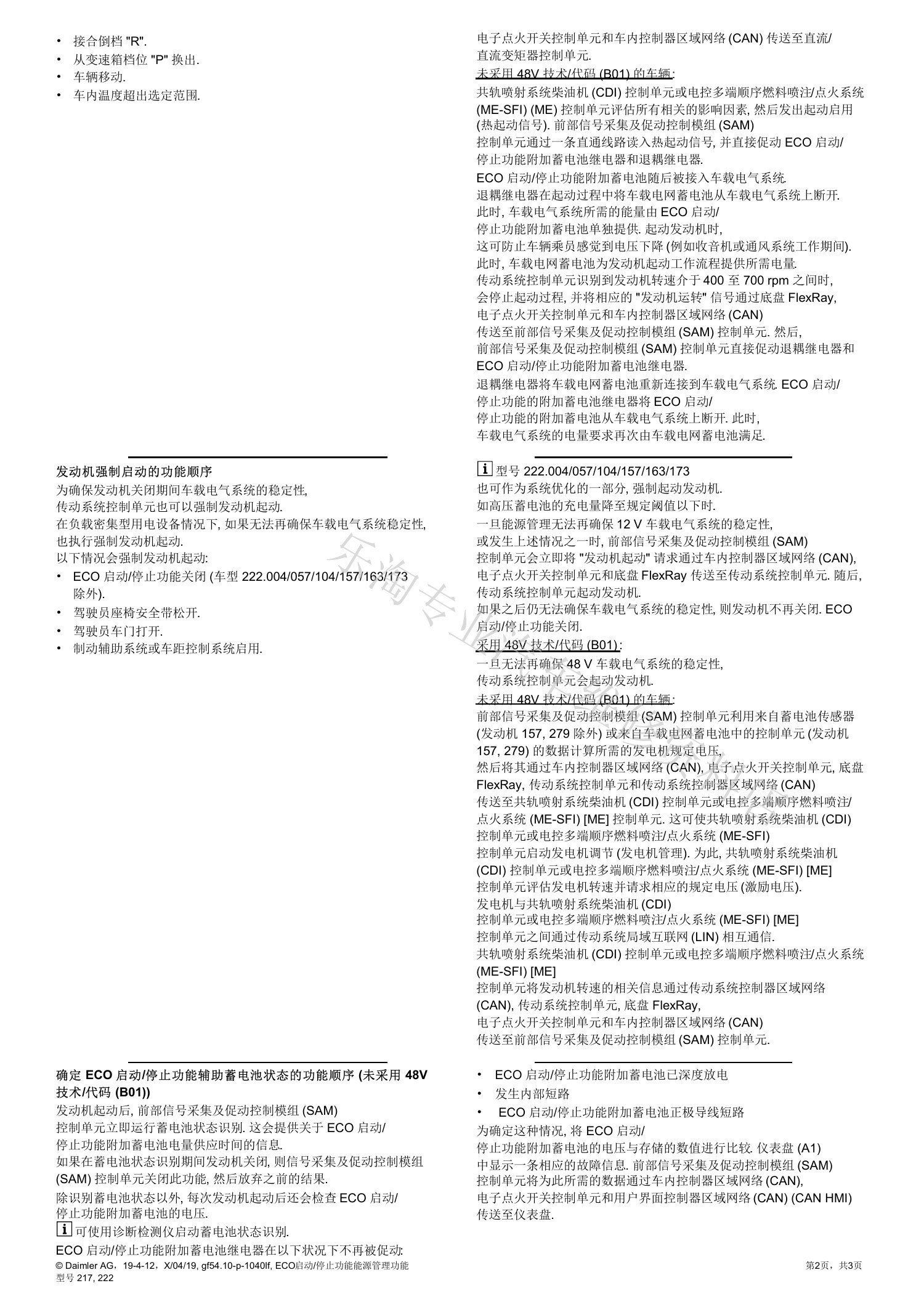

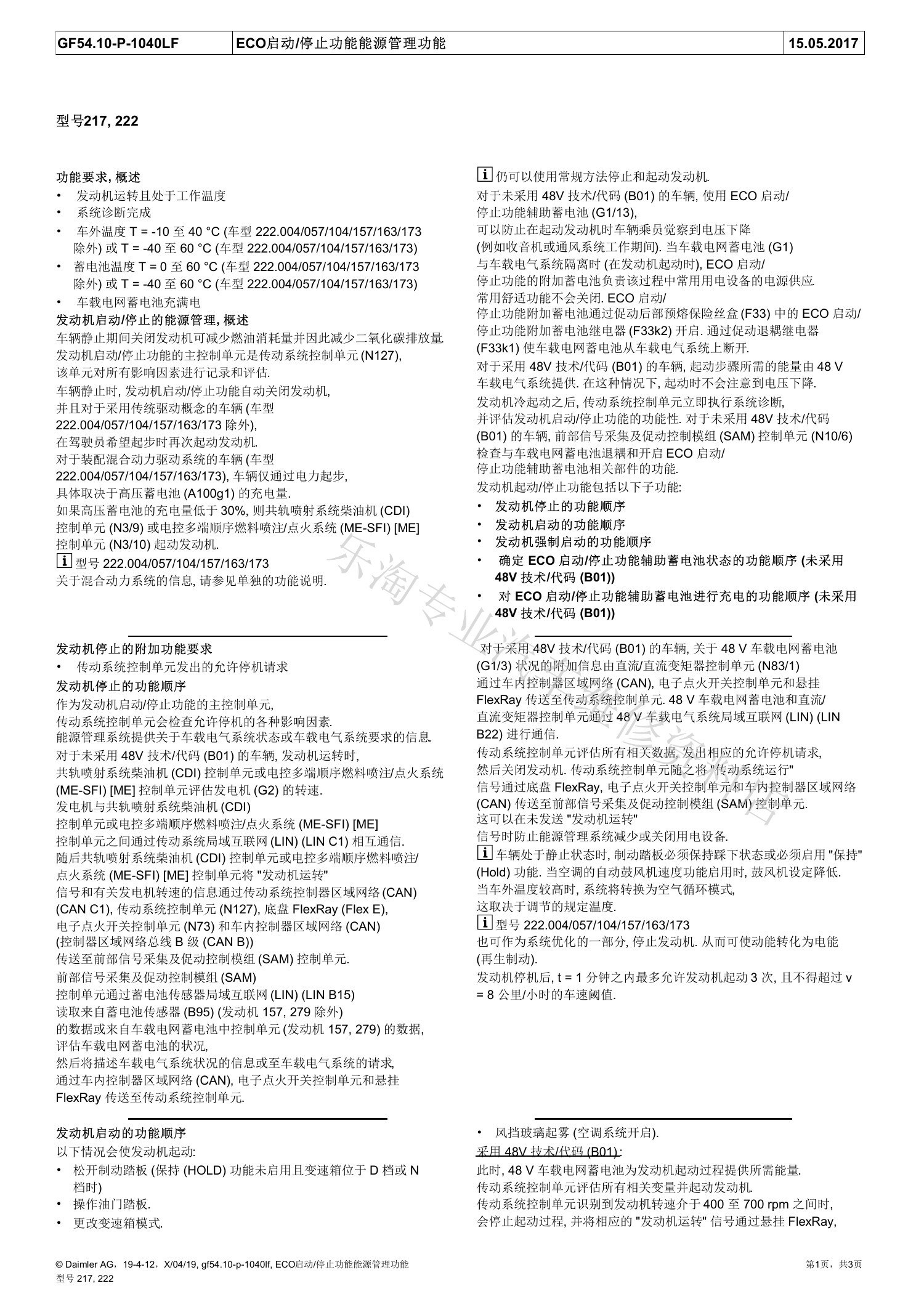

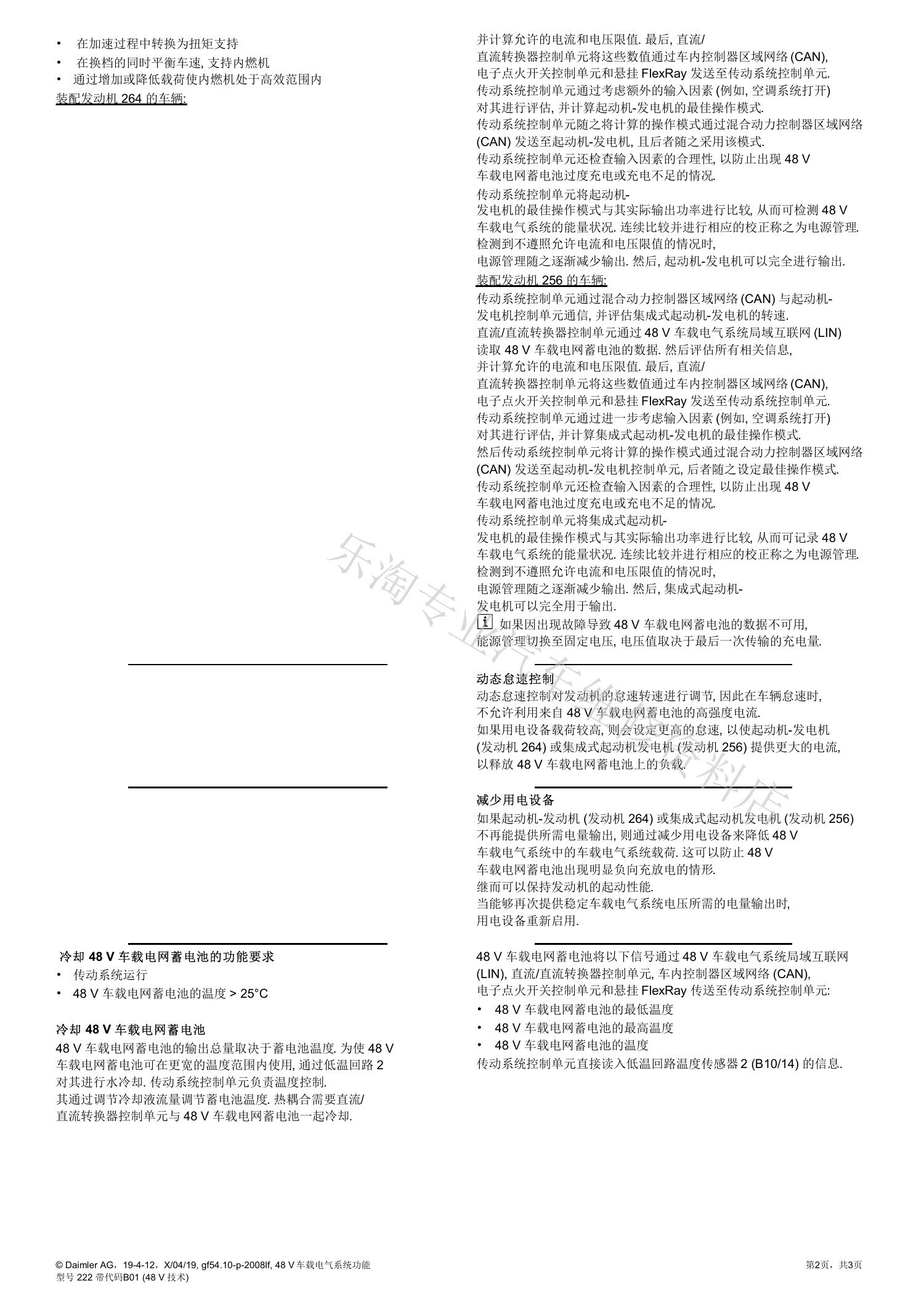

发动机、变速箱、传动系统控制单元以及ESP、电动转向和主动悬挂之间需要高速交换扭矩、转速、档位和车辆动态信息。涉及无法起动、换挡受限、底盘报警或驾驶辅助退出时，不能只盯住仪表显示的第一个报码。

四、CAN HMI与信息娱乐

仪表、COMAND、显示屏、触摸板、音响和电话通信模块通过用户界面网络协同。显示异常可能源于信息源控制单元、网络传输、主机处理或显示终端，需按数据流方向分段确认。

五、LIN支路的特点

LIN通常由一个主节点管理多个局部从节点。总线上某个部件短路、供电异常或线路电平被拉低，可能使同一支路的多个部件一起失去通信。检查时应结合拓扑图逐个隔离，而不是连续更换所有报通信故障的从节点。

六、生产日期与配置差异

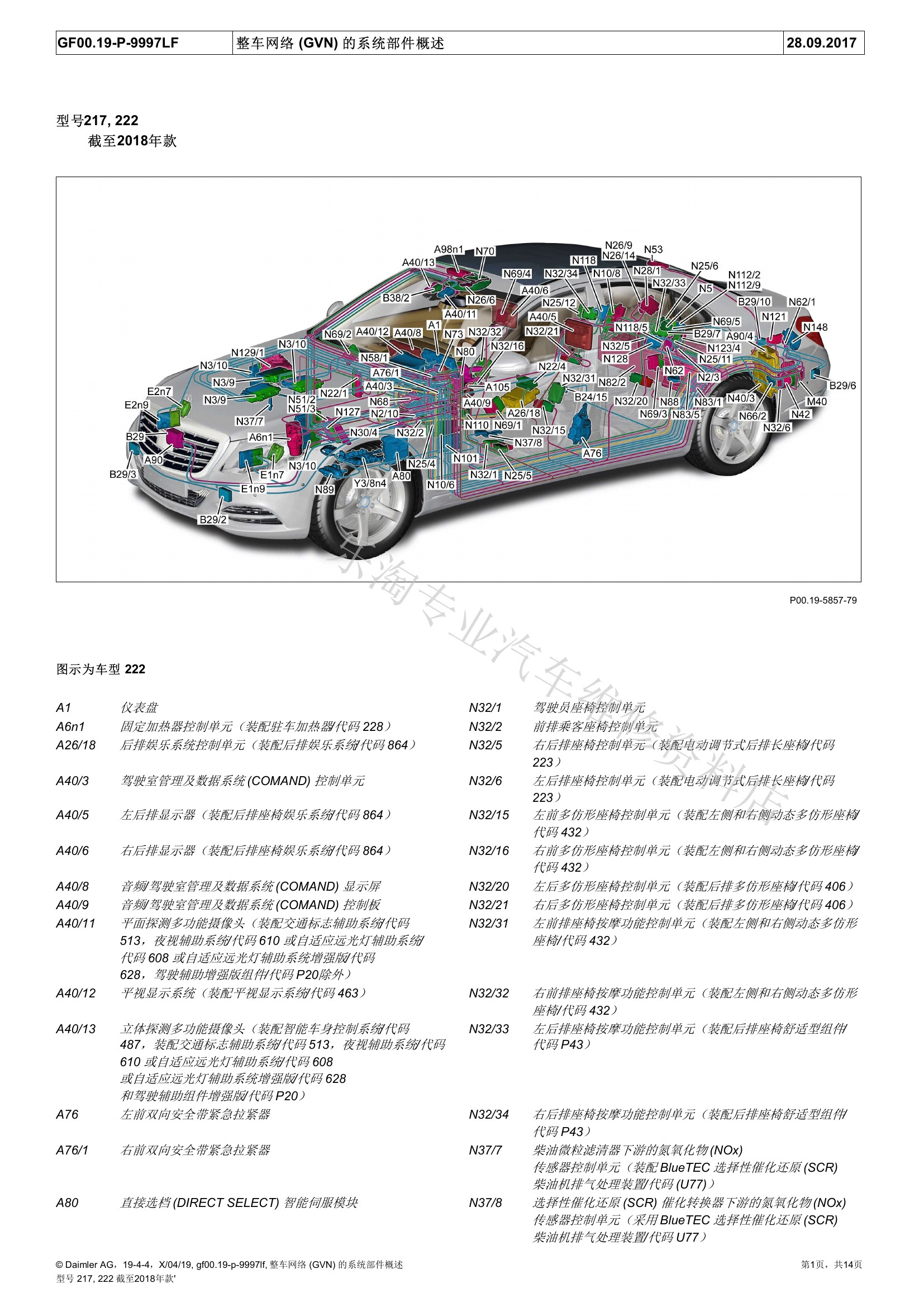

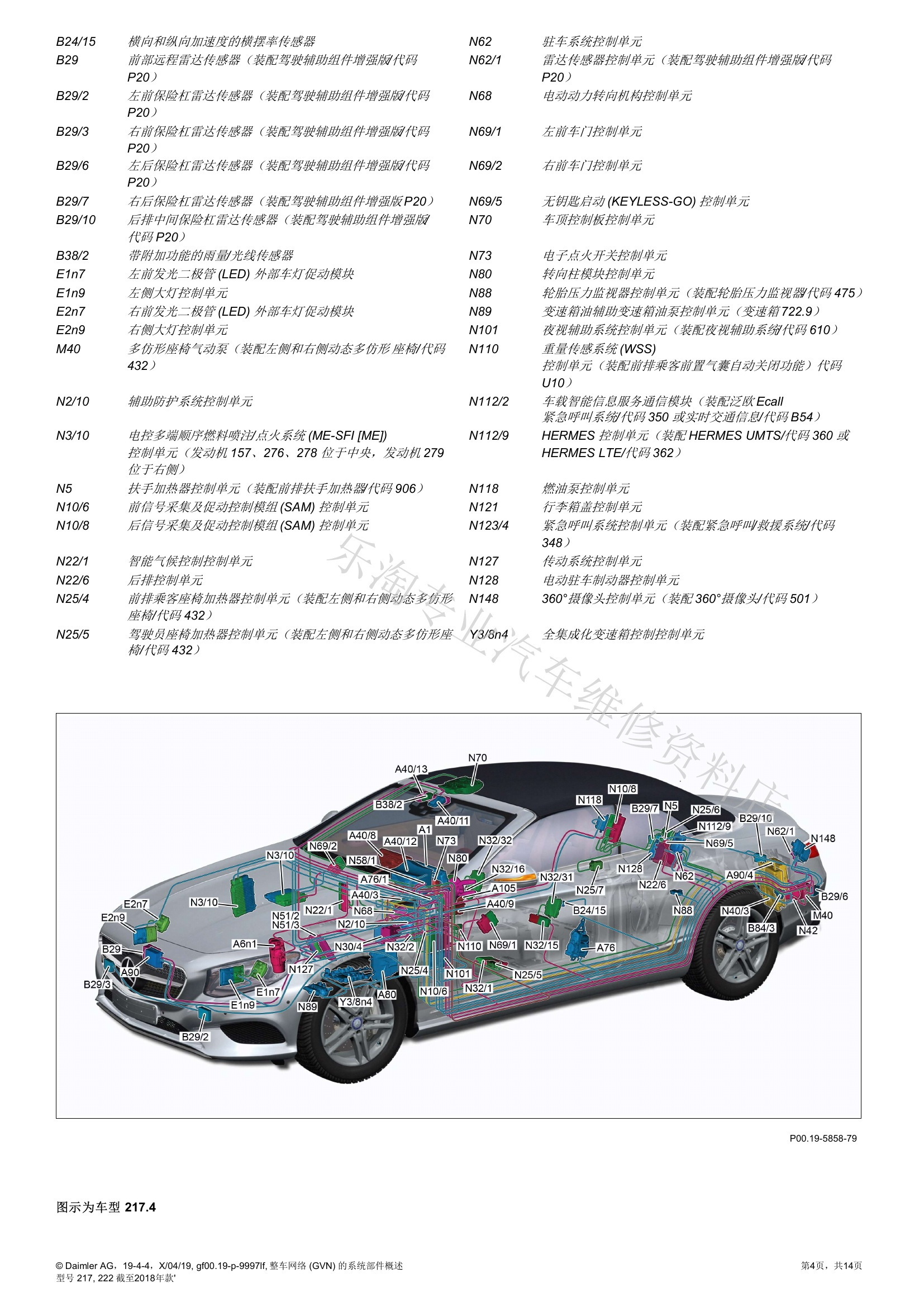

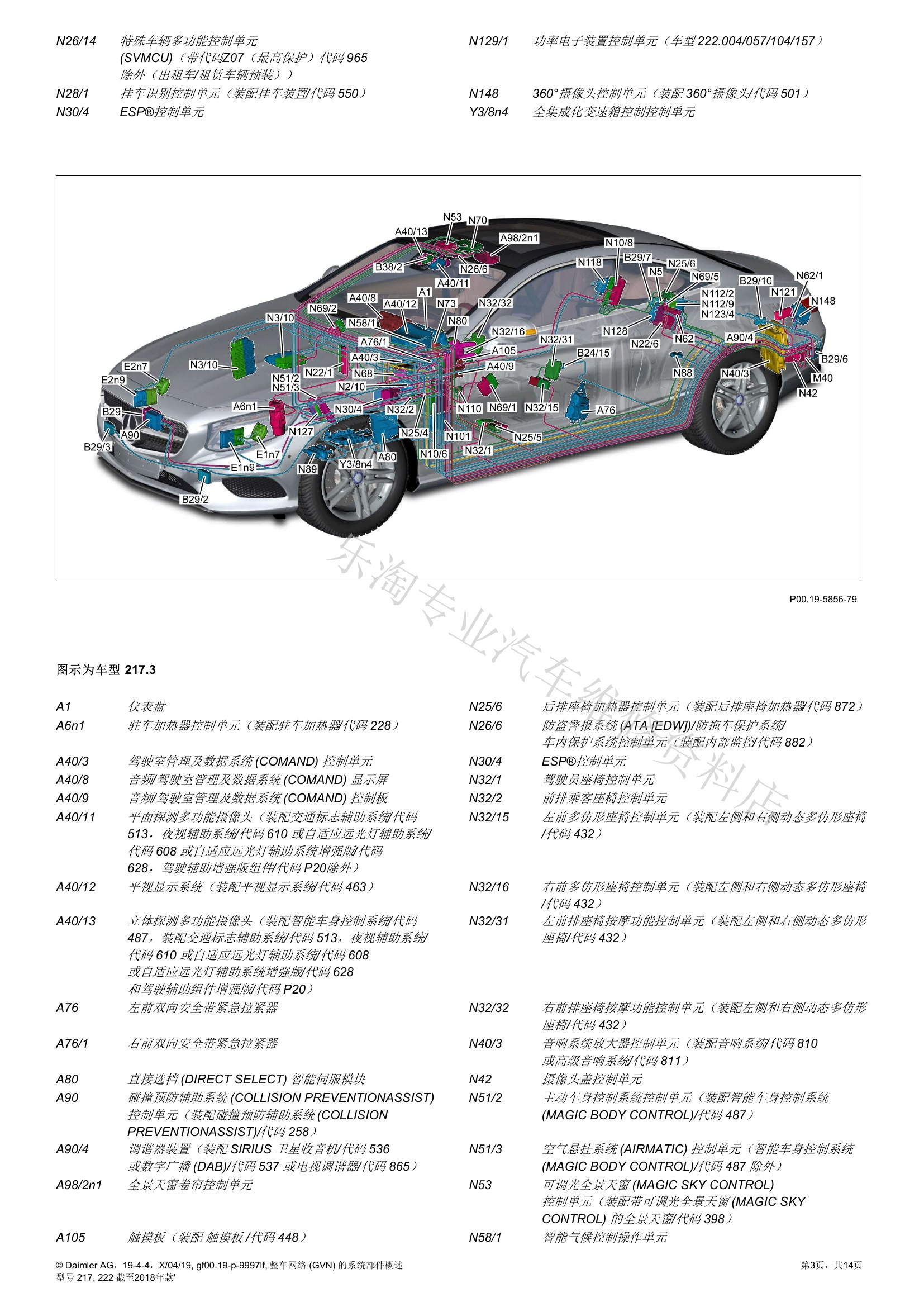

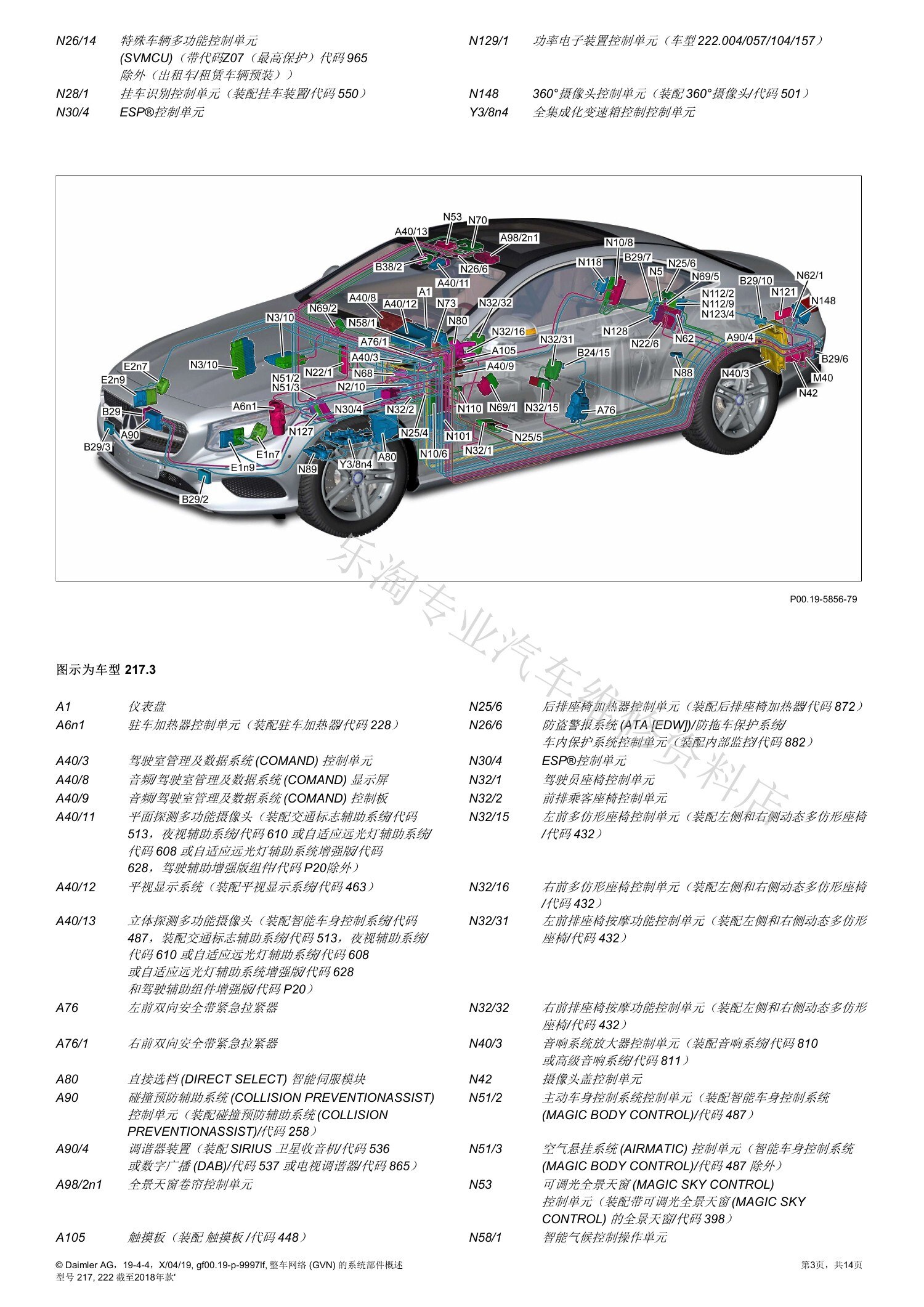

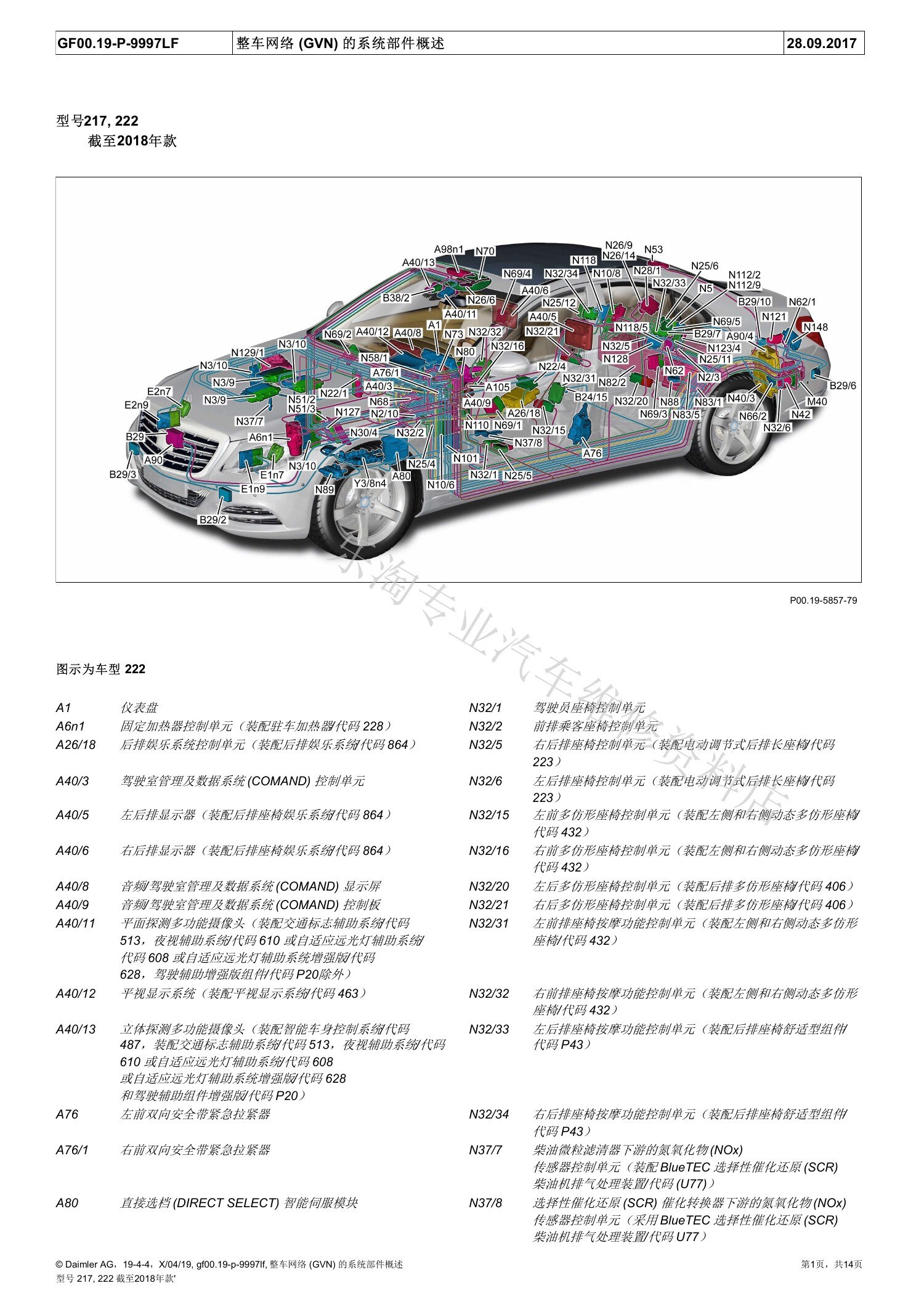

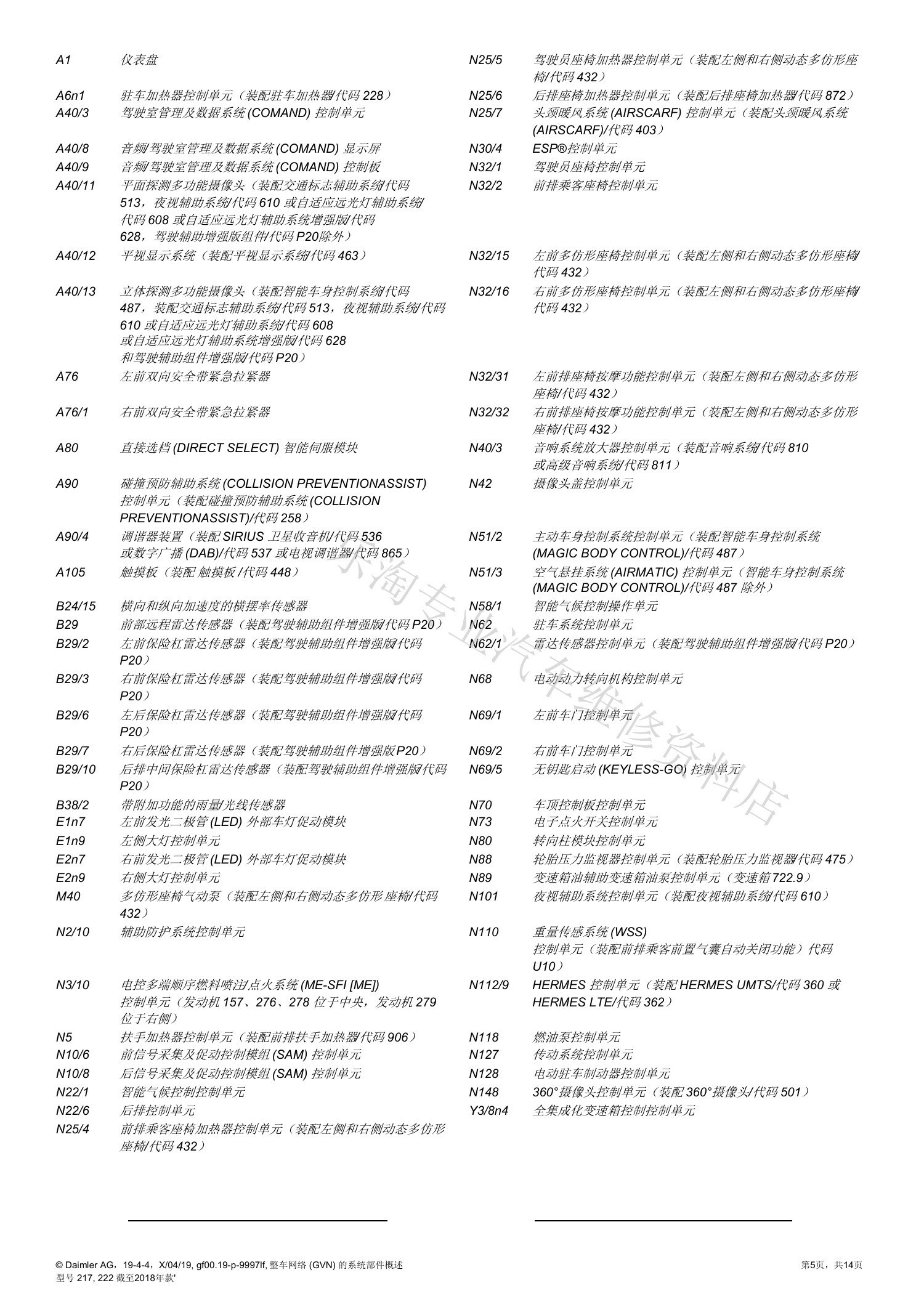

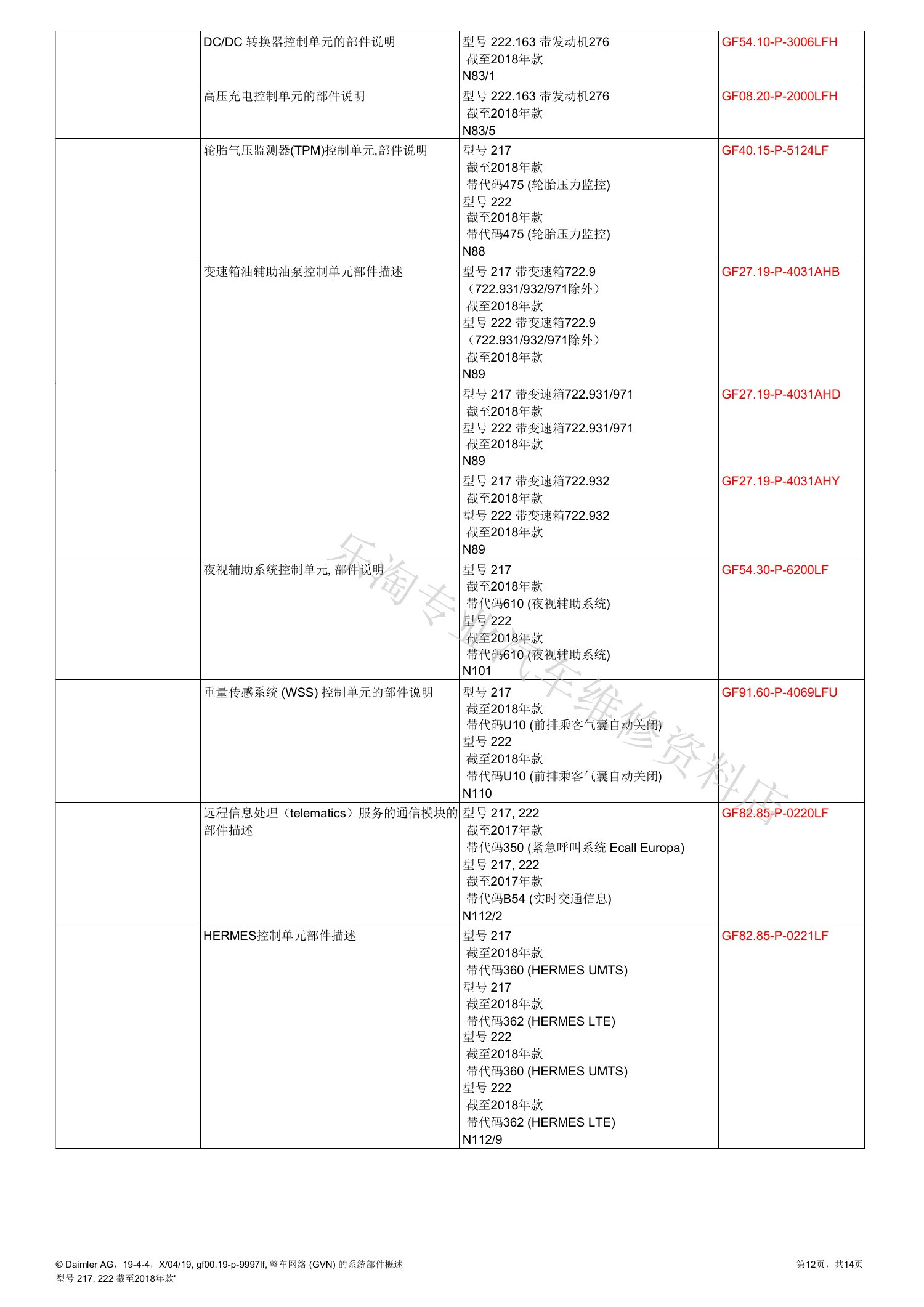

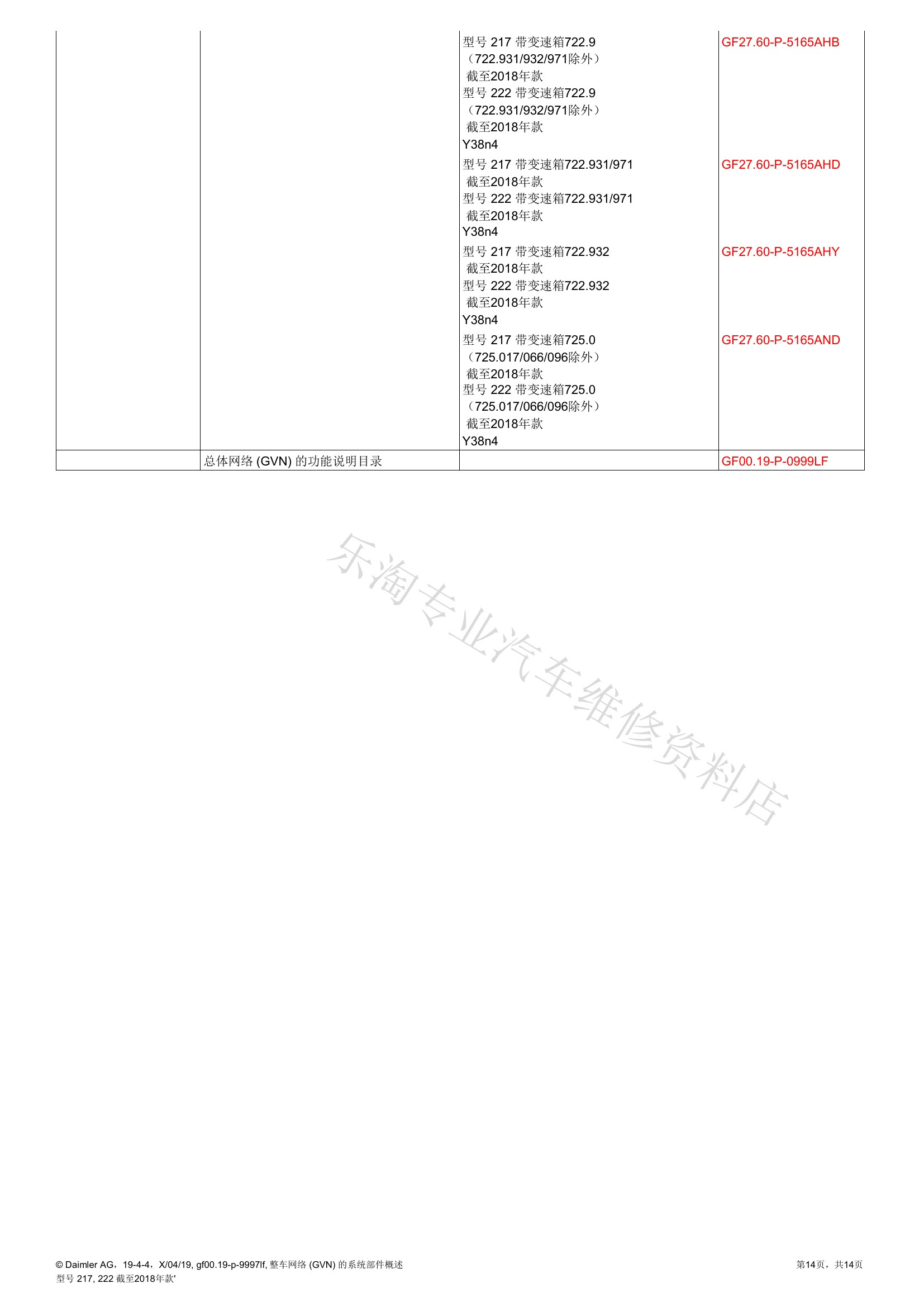

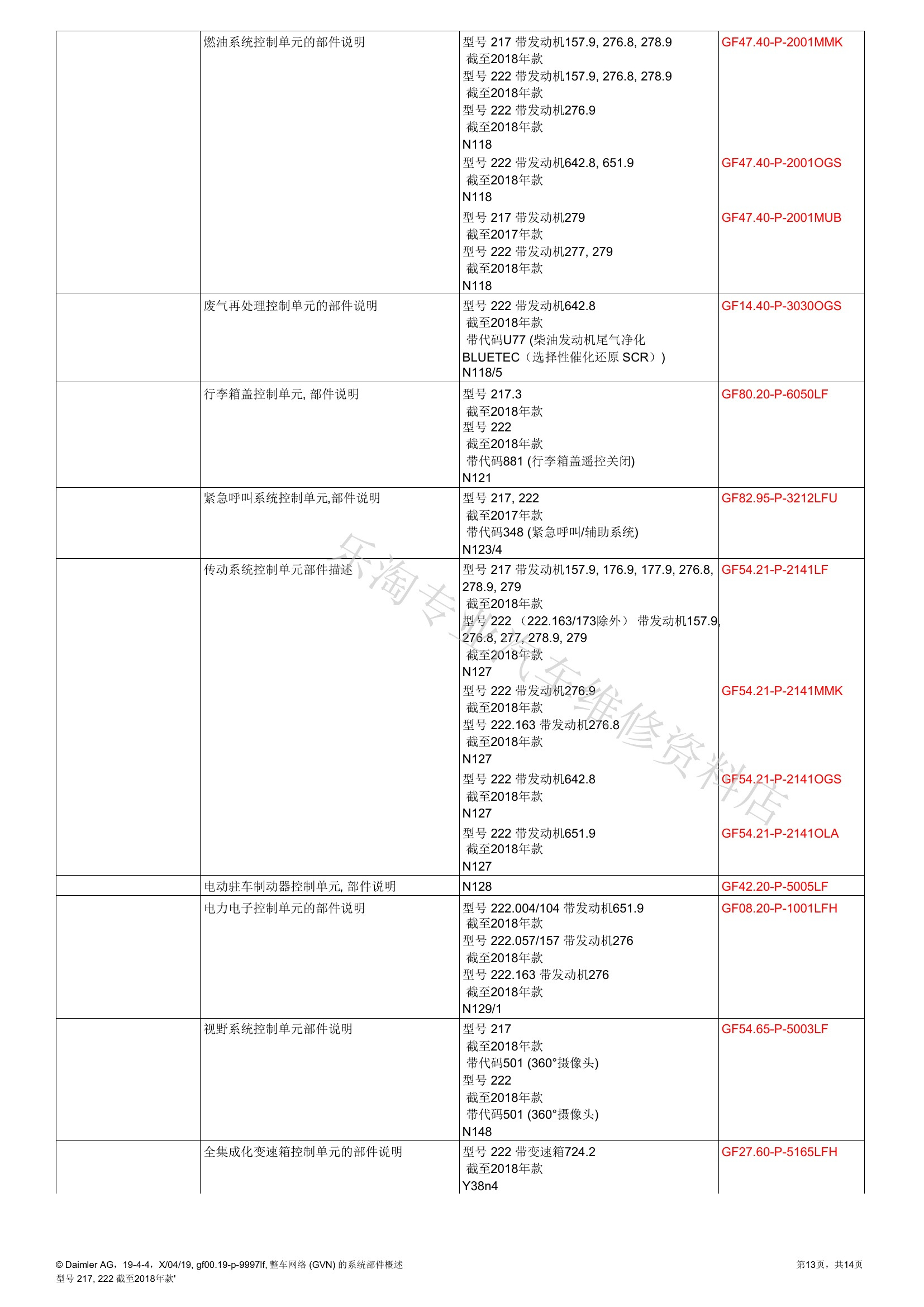

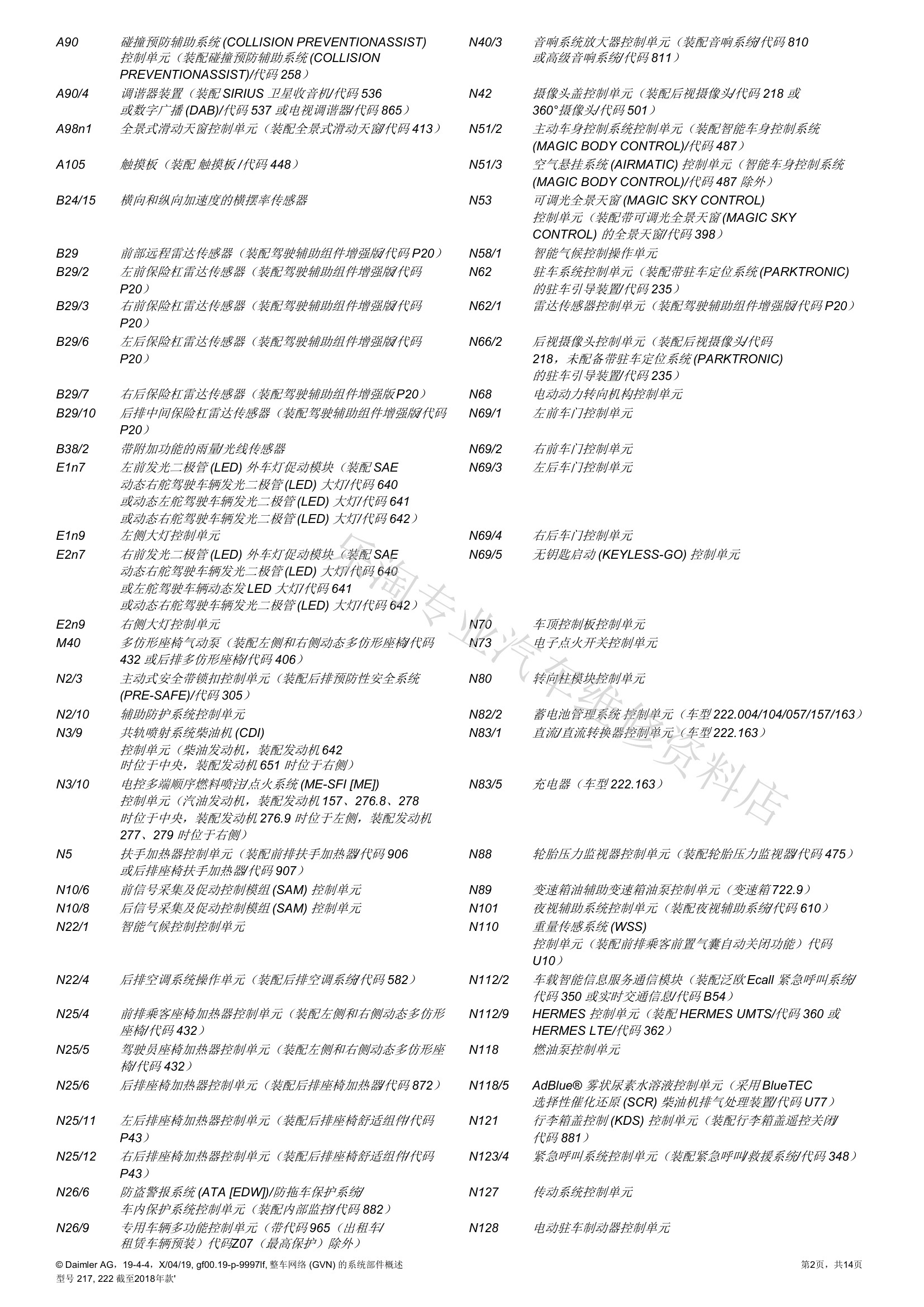

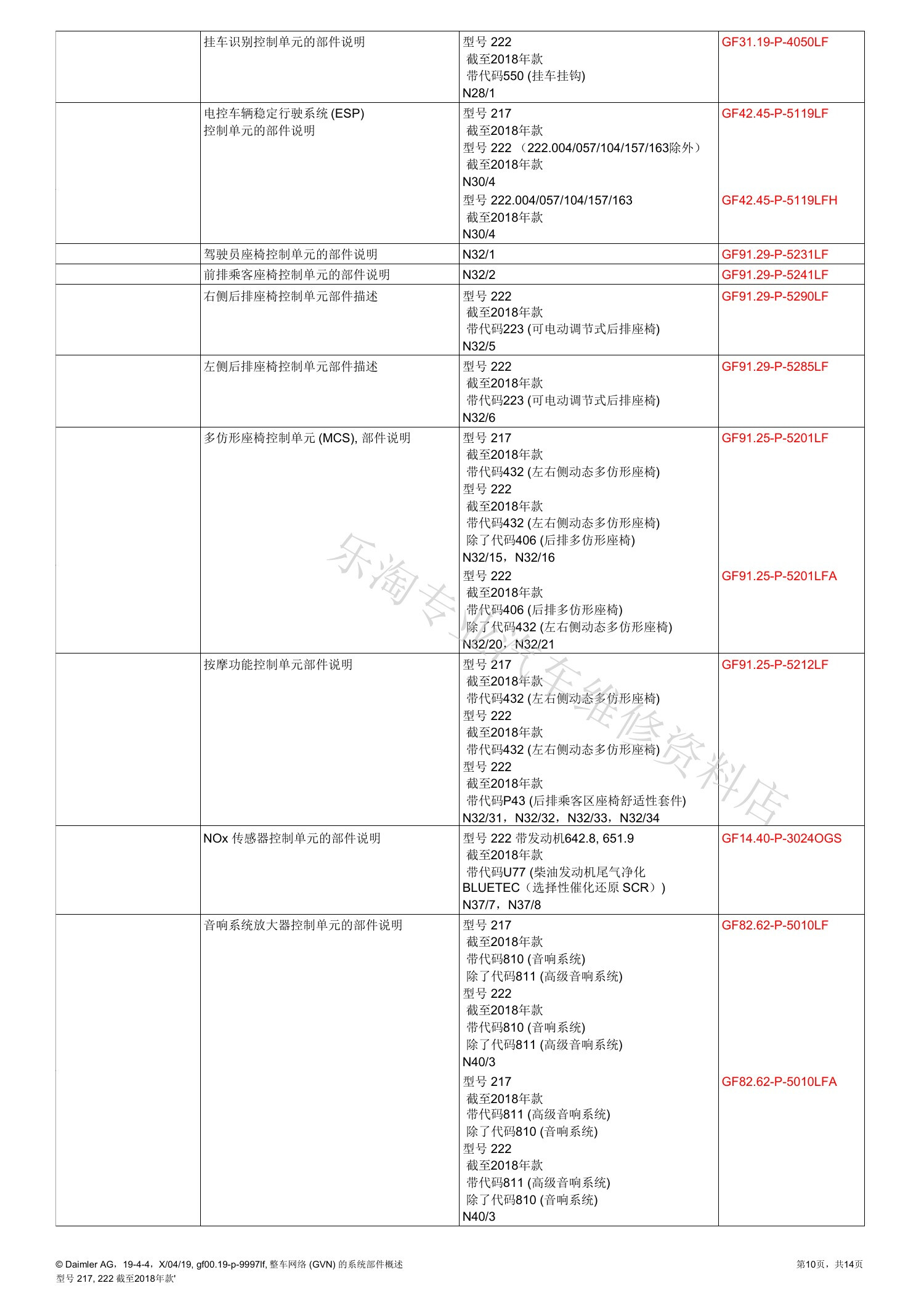

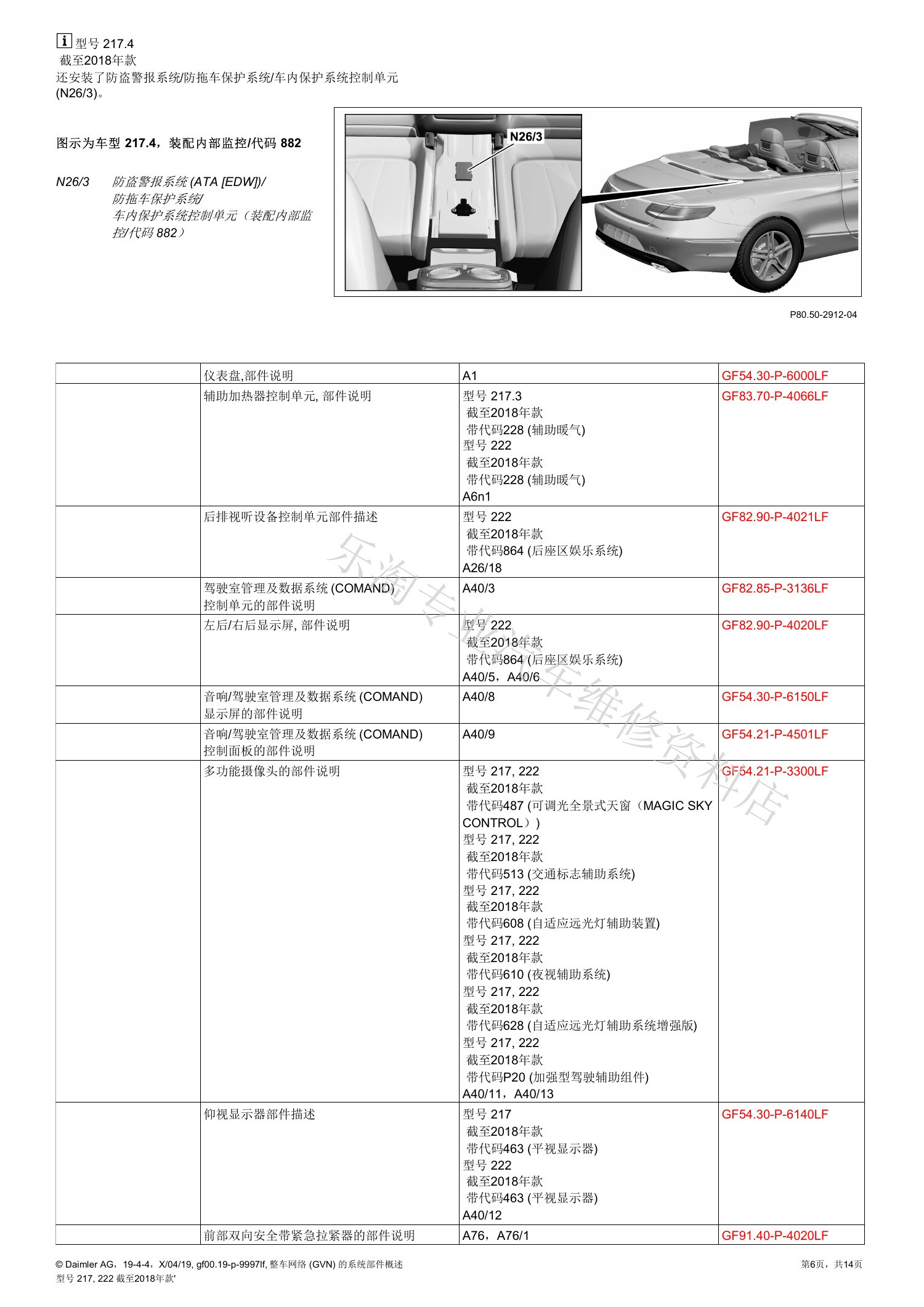

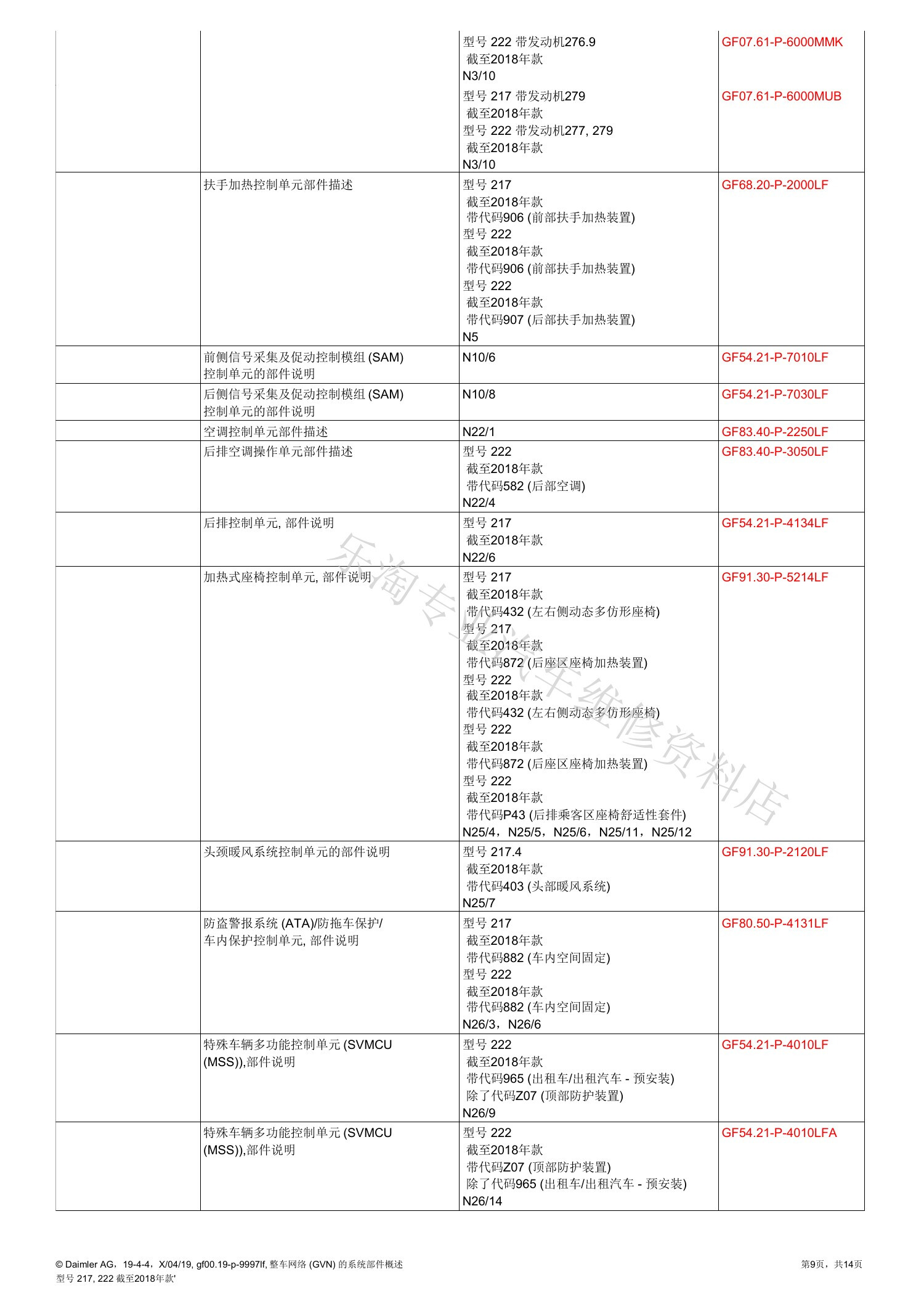

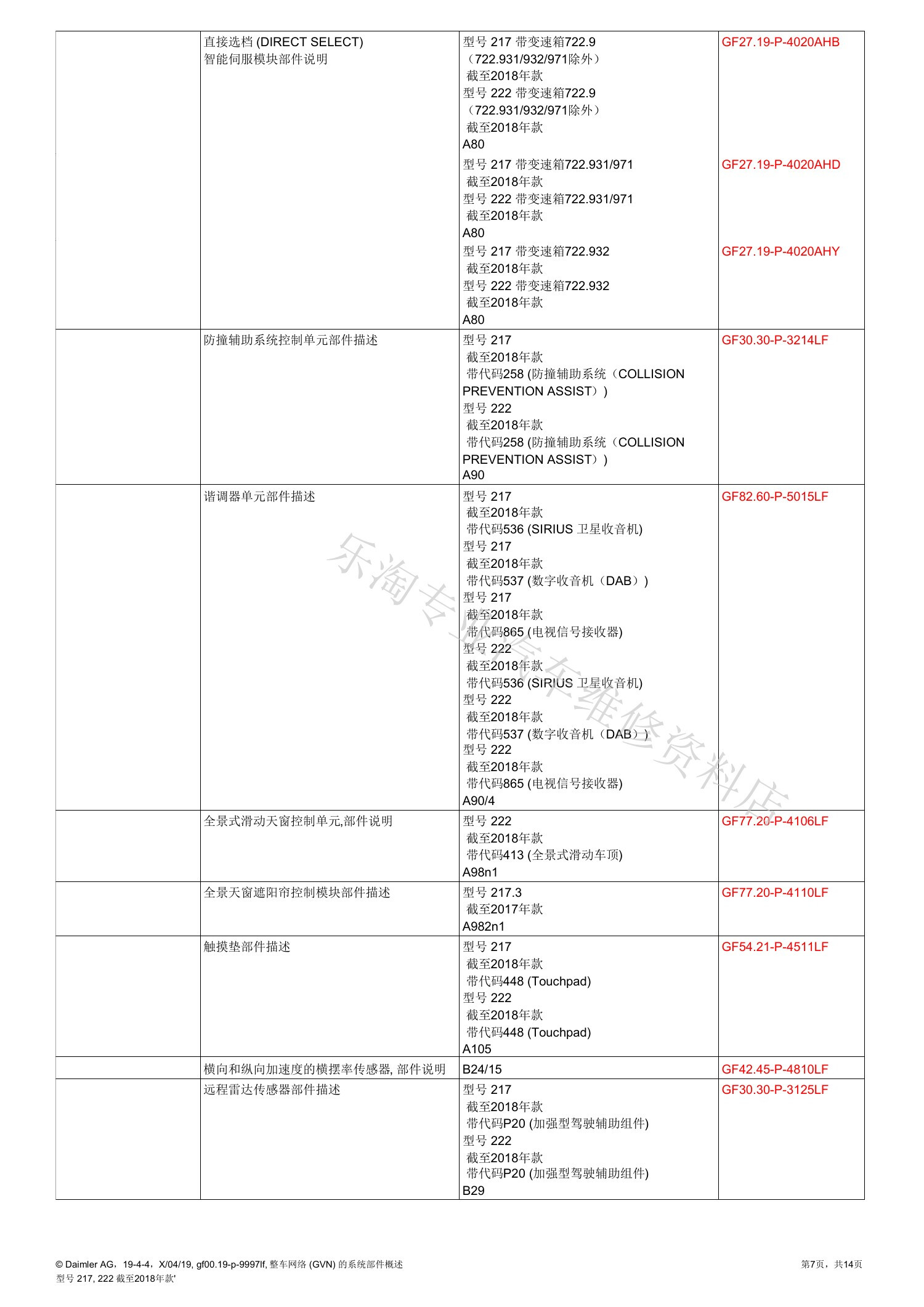

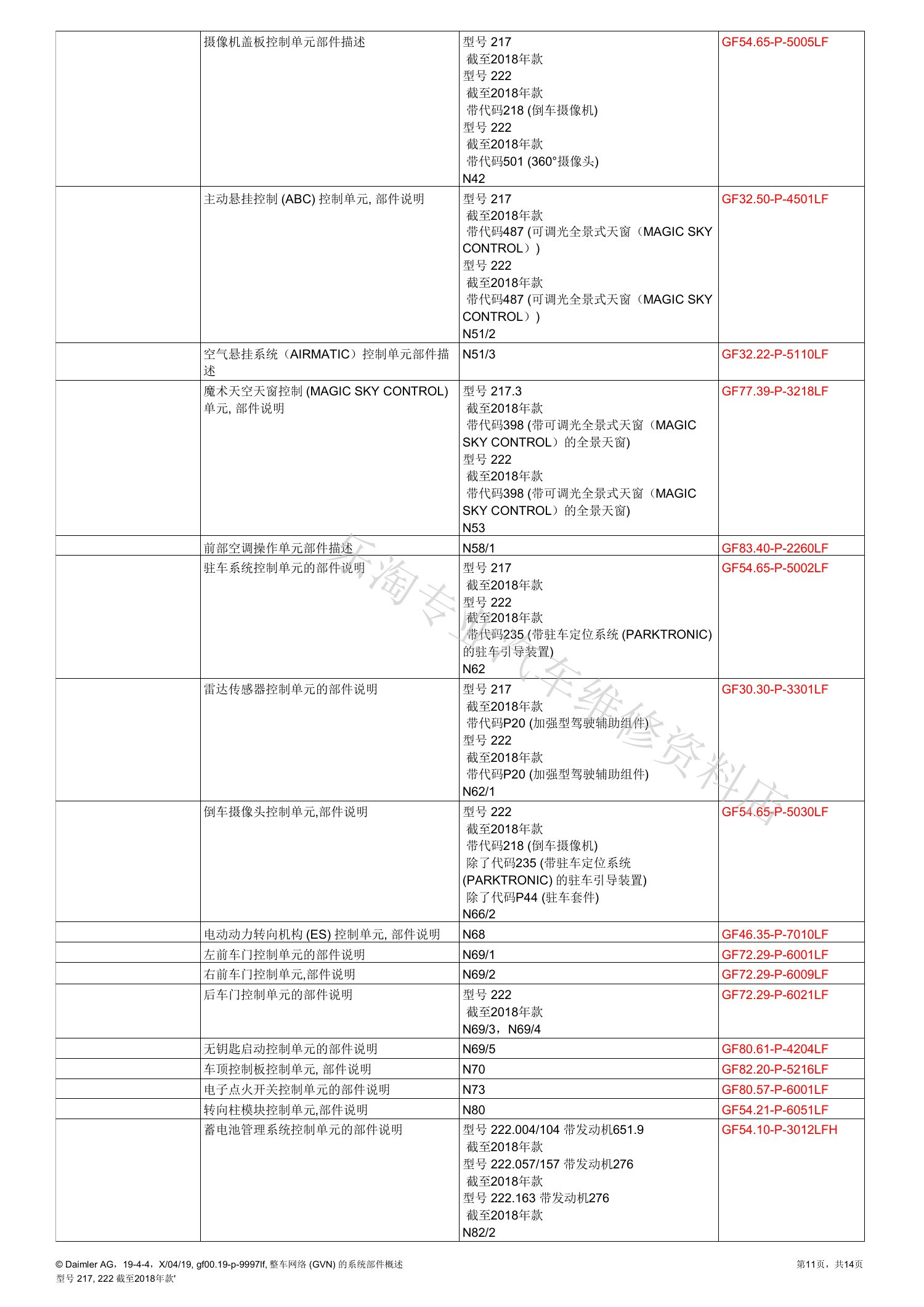

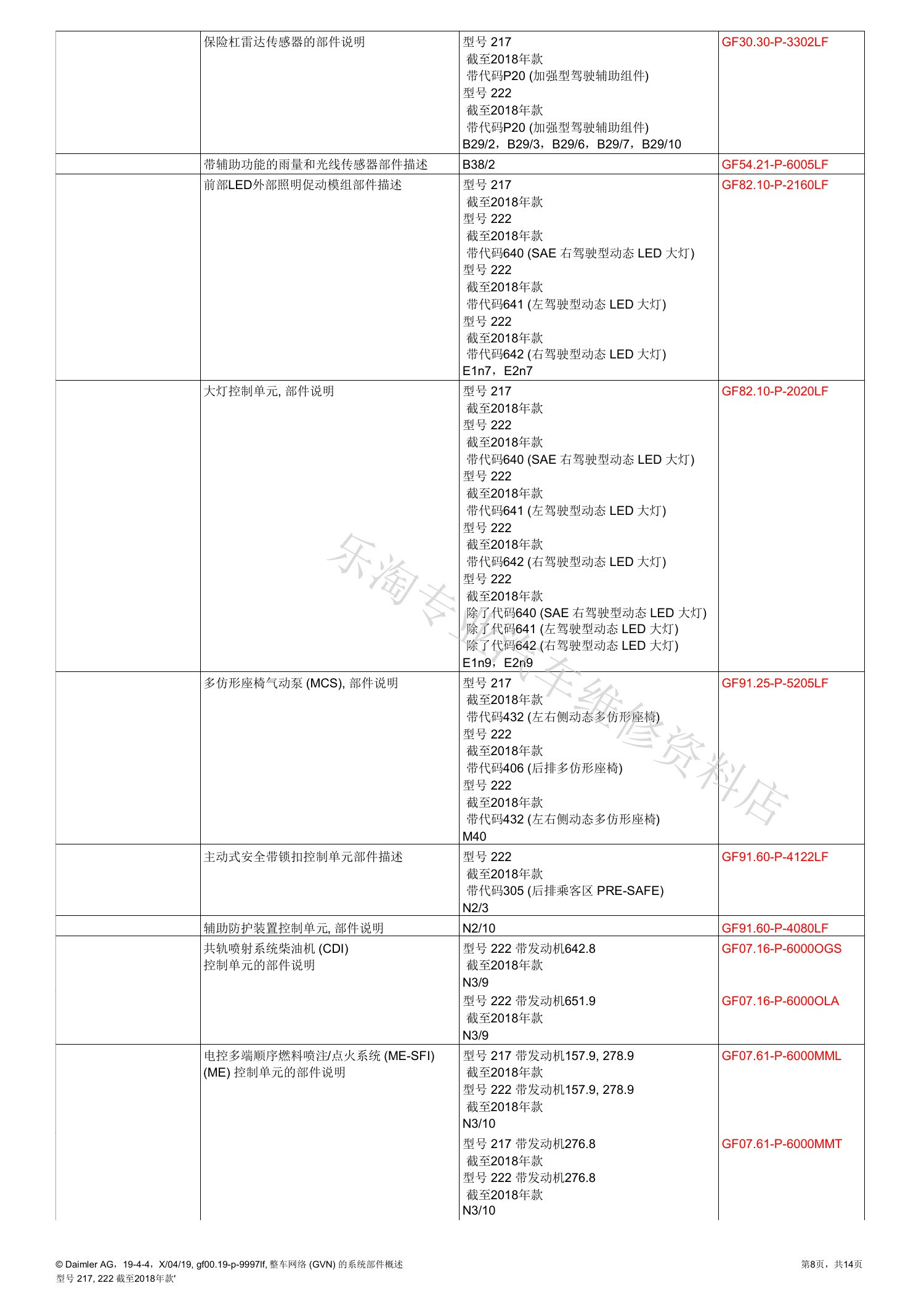

W217与W222共用不少功能说明，但控制单元位置、选装代码和2017年改款节点会改变实际拓扑。必须结合VIN、数据卡和当前控制单元列表确认实车配置，网络图中的可选节点不能默认全部存在。

七、网络故障的检查顺序

• 确认蓄电池电压、主要搭铁和相关保险丝，先排除共同供电问题。
• 读取全部控制单元快速测试，区分单个节点失联和整条支路失联。
• 对照拓扑确定网关、终端节点和支路主节点，检查休眠与唤醒状态。
• 测量总线电压和波形时同时观察插接件、腐蚀、进水及附加设备改装。
• 修复后清除故障并再次执行快速测试，确认没有由网络级联产生的残留报码。
