奔驰仪表盘内的故障信息“汽车图标” ( Ref to GI32.32-P-061116 )：LI32.32-P-061184

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

障信息“汽车图标”（见附录）

提示：

障代码：

出有效范围

障。

障。

附件

文件 描述

障信息图

二、原通告列出的可能原因

自适应减震系统软件

三、检查与补救步骤

更新自适应减震系统 (ADS) 软件版本

四、控制单元与故障代码

障文本

N51/5 - 自动减震适应系统

（ADS） (减震适应系统

（ADS）) (SPC197)

B212500 传感器的供电电压处于有效范围之外。 _

N51/5 - 自动减震适应系统

（ADS） (减震适应系统

（ADS）) (SPC197)

N51/5 - 自动减震适应系统

（ADS） (减震适应系统

（ADS）) (SPC197)

N51/5 - 自动减震适应系统

（ADS） (减震适应系统

（ADS）) (SPC197)

N51/5 - 自动减震适应系统

（ADS） (减震适应系统

（ADS）) (SPC197)

障。

N51/5 - 自动减震适应系统

（ADS） (减震适应系统

（ADS）) (SPC197)

障。

五、零件、操作与WIS参考

操作号与损坏代码

容 时间 损坏代码 提示

32564 90

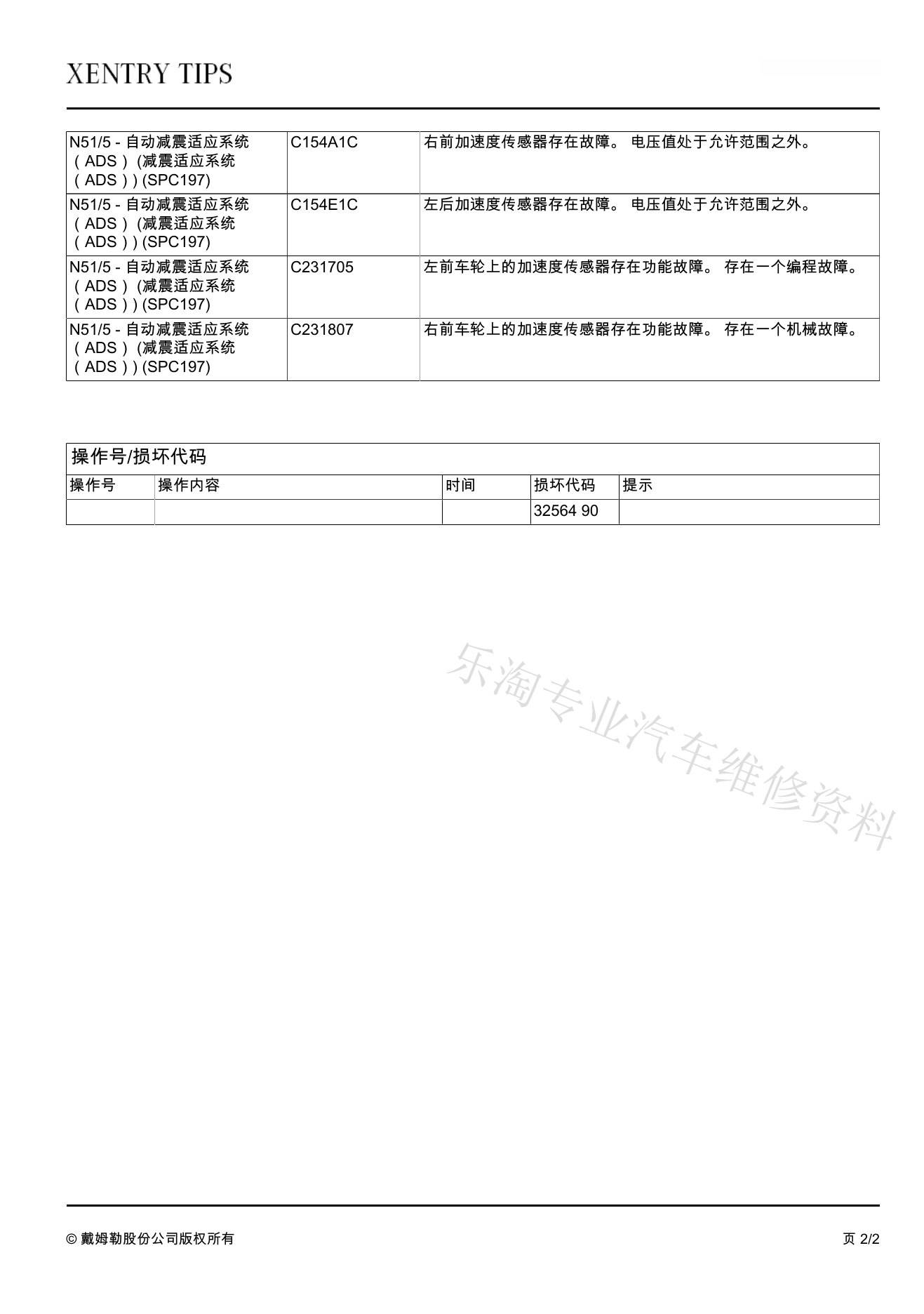

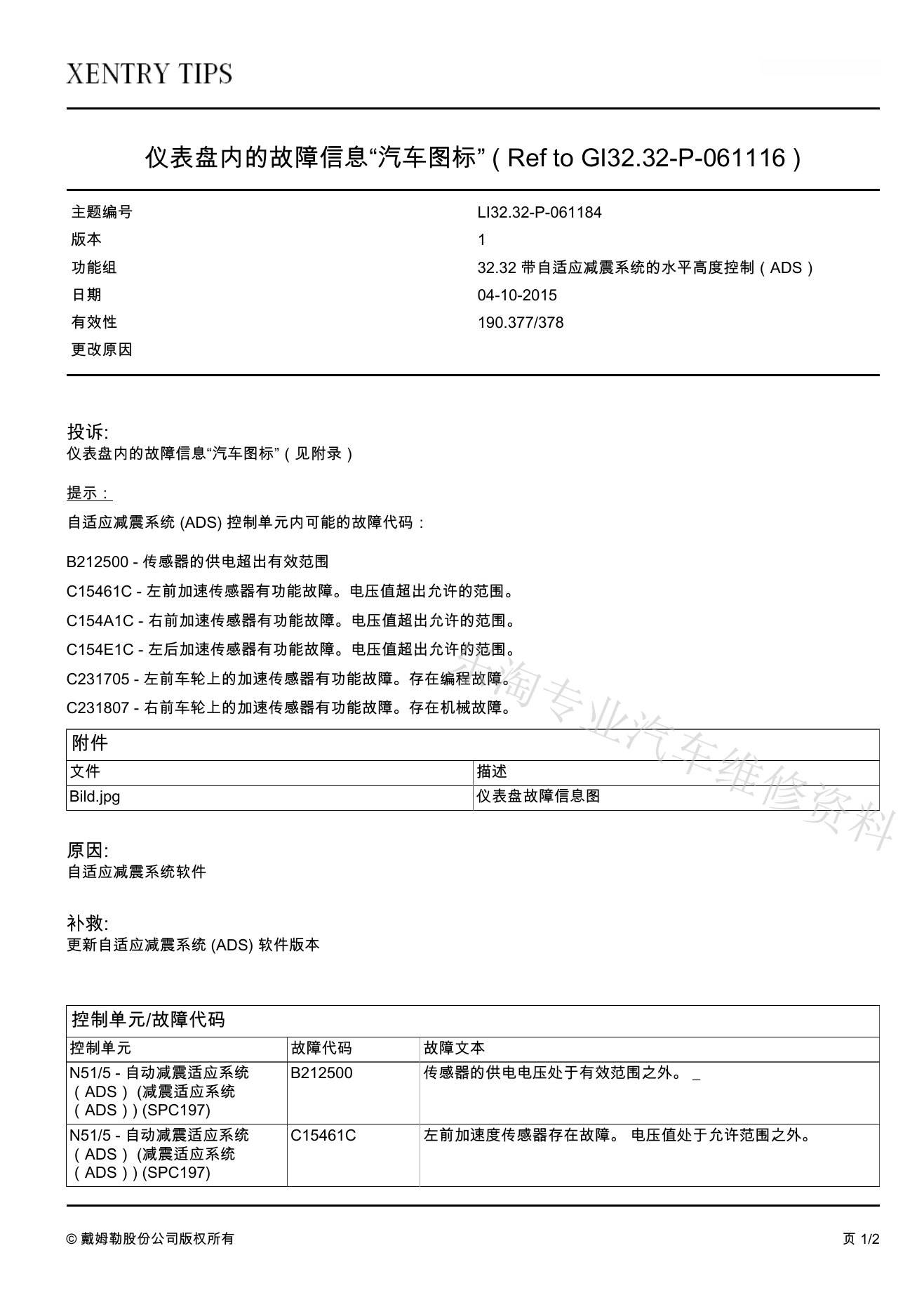

6、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
