奔驰前轴区域内发出咕嘟声/吱吱声 (Refer to GI33.15-P-042811, V11)：LI33.15-P-050274

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

发出咕嘟声/吱吱声。

附件

文件 描述

3.mp3 噪音

2.mp3 噪音

1.mp3 噪音

二、原通告列出的可能原因

原因 1：连接防撞支承撑至底板的螺栓扭矩（螺栓 M10）过低，见附件中的“图 1.pdf”。

部冲击挡块接触到外壳。

原因 3：前部橡胶支承垫（下部控制臂）的端面蹭磨到车身，在横向控制臂的某些移动操作时产生噪音。

附件

文件 描述

Bild 1.pdf 图片

三、检查与补救步骤

通过试驾，用例如 Steelman Chassis EAR 定位噪音源，找到相应原因。

如果没有找到明确的噪音源，则单独采取下列措施进行处理。请注意此处提示（见下方）！

。

用更高的扭矩 80 Nm 拧紧螺栓。

见参考噪音 1.mp3

用于下部横向控制臂轴承的垫片、盖环和电缆扎带。 （见 1.pdf）

请如下操作：

• 给后部橡胶支承垫进行涂蜡。

• 将前部橡胶支承垫上的垫片换成改进的型号。

见参考噪音 2.mp3 和 3.mp3

3.) 更换上部横向控制臂的橡胶支承垫（根据电子零件目录 (EPC)）。

提示：

• 根据新维修方法的规定，现在能够单独更换上部横向控制臂的两个橡胶支承垫以及下部横向控制臂的前部橡胶支

承垫。

附件

文件 描述

垫片、盖环和电缆扎带

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

N 910143 010011 螺栓 1 对于解决措施 1 X

A0139900282 垫片 1 对于解决措施 2

A1643340000 盖环 1 对于解决措施 2

A 004 997 98 90 电缆扎带 1 对于解决措施 2 X

操作号与损坏代码

容 时间 损坏代码 提示

33-1564 更换前轴上部两个横向控制臂上的轴承

（已拆下）

33102 36 车型 164 和 251

要，进行更换

33112 36 车型 164 和 251

要，进行更换

33112 36 车型 164 和 251

要，进行更换

33102 36 车型 164 和 251，不带空气悬挂系统

(AIRMATIC)

要，进行更换

33102 36 车型 164 和 251，不带空气悬挂系统

(AIRMATIC)

要，进行更换，带空气悬挂系统 (AIR-

MATIC) 的车辆

33102 36 车型 251，带空气悬挂系统 (AIRMA-

TIC)

要，进行更换，带空气悬挂系统 (AIR-

MATIC) 的车辆

33102 36 车型 251，带空气悬挂系统 (AIRMA-

TIC)

车轮 (2) 33102 36

40-6500 进行四轮定位 33112 36 维修下部横向控制臂时，四轮定位才

需的

94-1015 技师路试时确定底盘上的噪音 车型 164 和 251

WIS参考

AR33.00-P-2000A 定位前轴上的噪音 车型 164 和 251 补救

上部右侧横向控制

臂

车型 251 补救

上部左侧横向控制

臂

车型 251 补救

下部横向控制臂 车型 251 补救

上部左侧横向控制

臂

车型 164 补救

下部横向控制臂 车型 164 补救

上部右侧横向控制

臂

车型 164 补救

横向控制臂橡胶支

承垫

车型 164 和 251，上部横向

控制臂

补救

横向控制臂橡胶支

承垫

车型 164 和 251，下部横向

控制臂前部支座

补救

当维修下部横

向控制臂时！

补救

当维修下部横

向控制臂时！

补救

要时换位 车型 164 和 251 补救

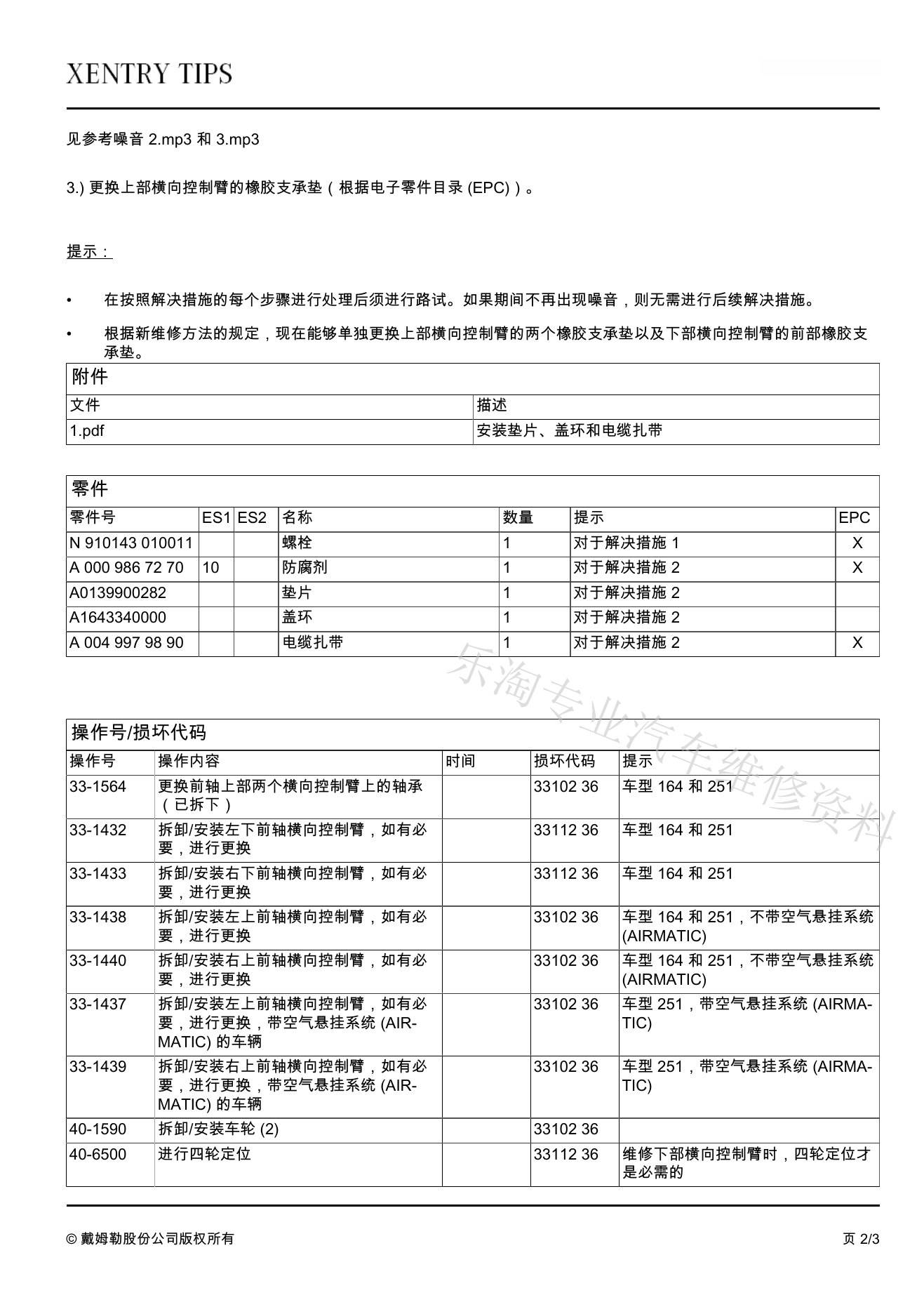

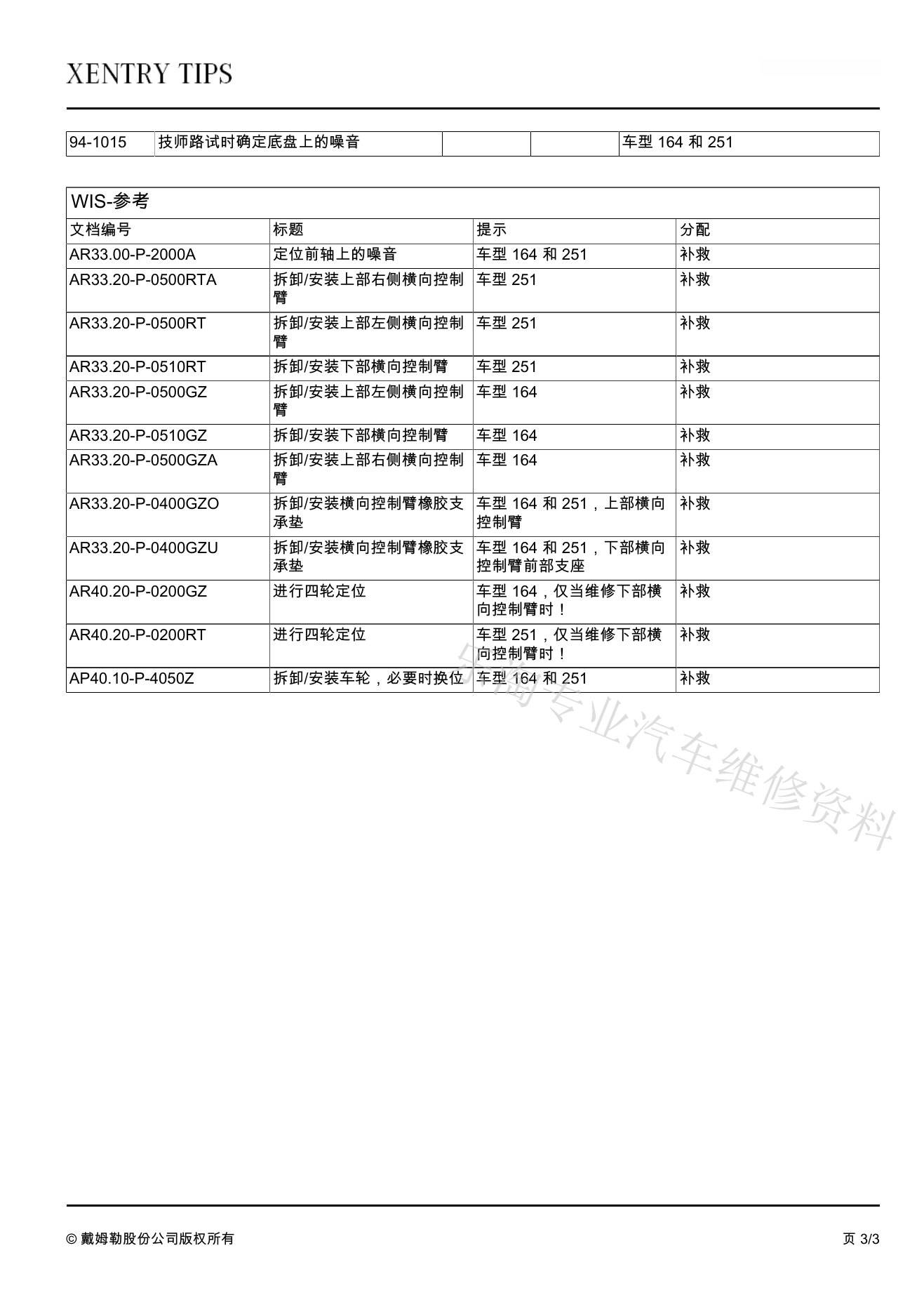

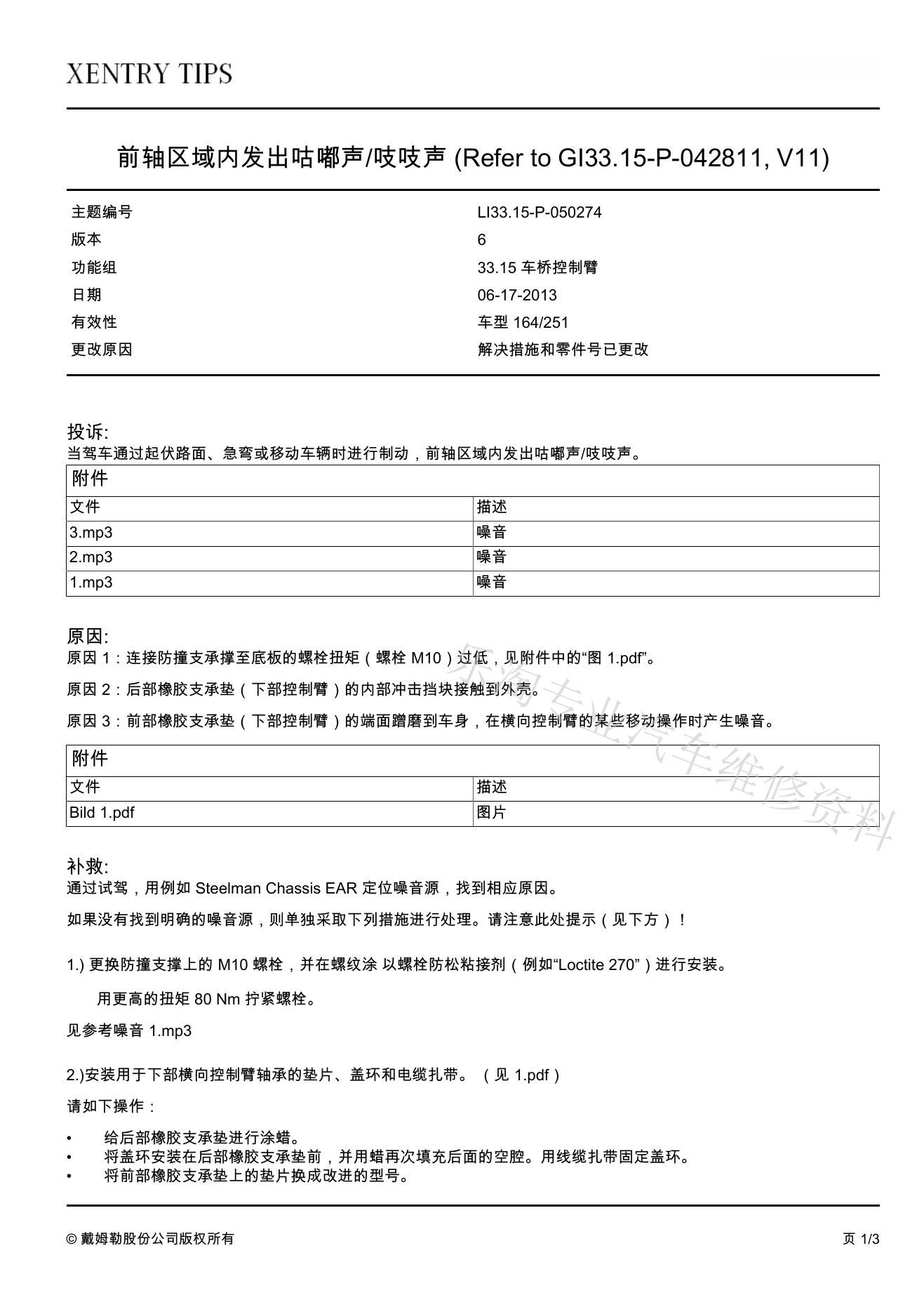

5、原始TIPS通告页面

以下完整保留3页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
