本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI82.85-P-067633，版本2 |
|---|---|
| 功能组 | 82.85 导航系统和通信系统 （CNS、ICS、COMAND、FleetBoard） |
| 日期 | 2018-06-15 |
| 适用范围 | 型号 213，带代码 506。 |
一、故障现象与投诉条件
可能出现一个或多个以下投诉：
- 未识别到 USB 存储器上的音频数据
- 看不到空调行
- 无法打开电子用户手册
- 车辆设置中未显示车辆图片
提示：
障代码。
二、原通告列出的可能原因
Audio20 (A26/17) 的软件版本。
三、检查与补救步骤
括插件 9946）或更高版的 XENTRY 提供。
四、控制单元与故障代码
障文本
A26/17 - 音频或驾驶室管理及
数据系统（COMAND） (主机)
(HU55ENTRY)
- -
五、零件、操作与WIS参考
操作号与损坏代码
容 时间 损坏代码 提示
54-1011 进行快速测试 0.2 Hrs 87100 EA
82-9905 进行收音机/COMAND 软件更新 ZM 87100 EA
54-0650 保持车载电气系统电压 0.1 Hrs 87100 EA

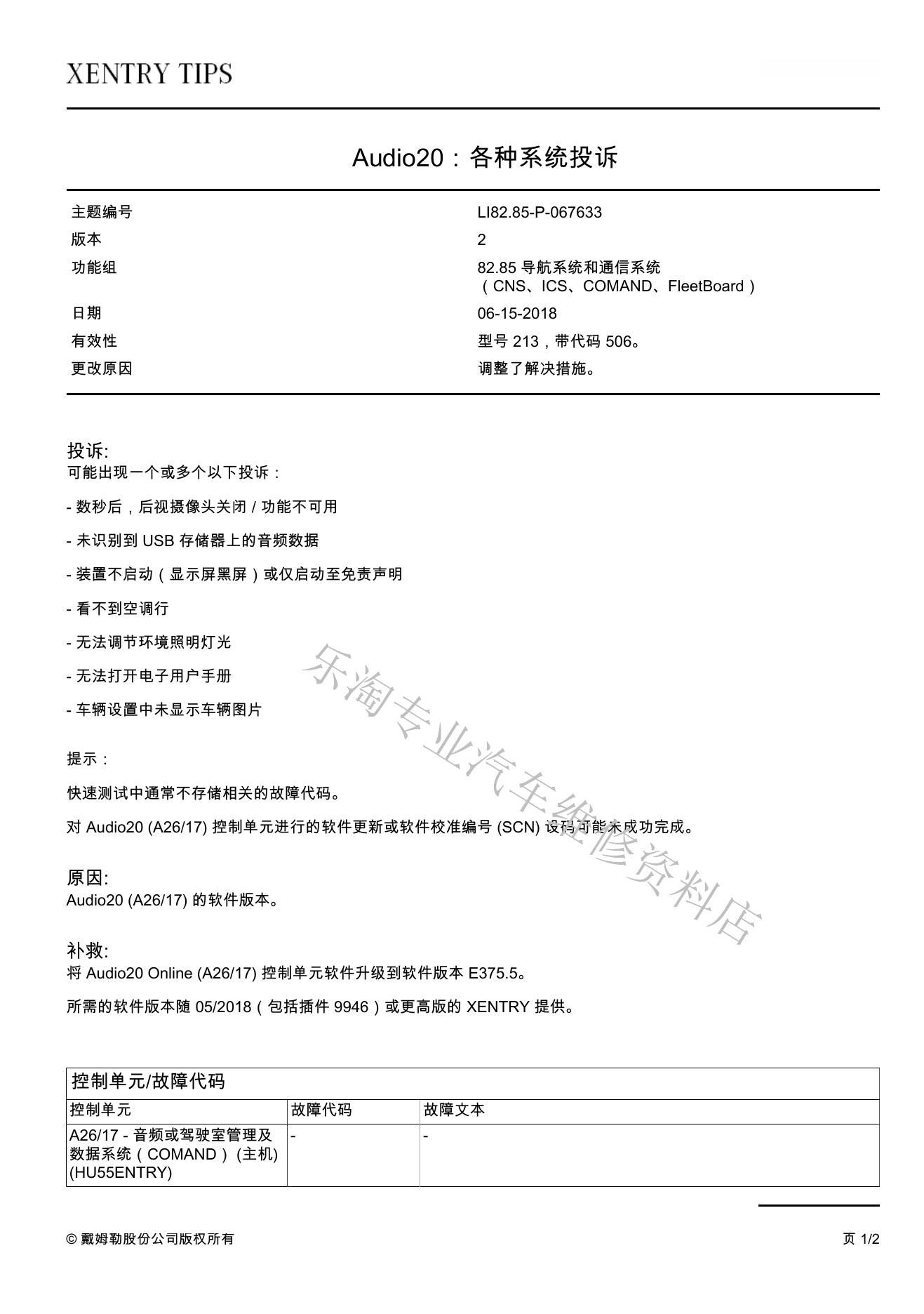

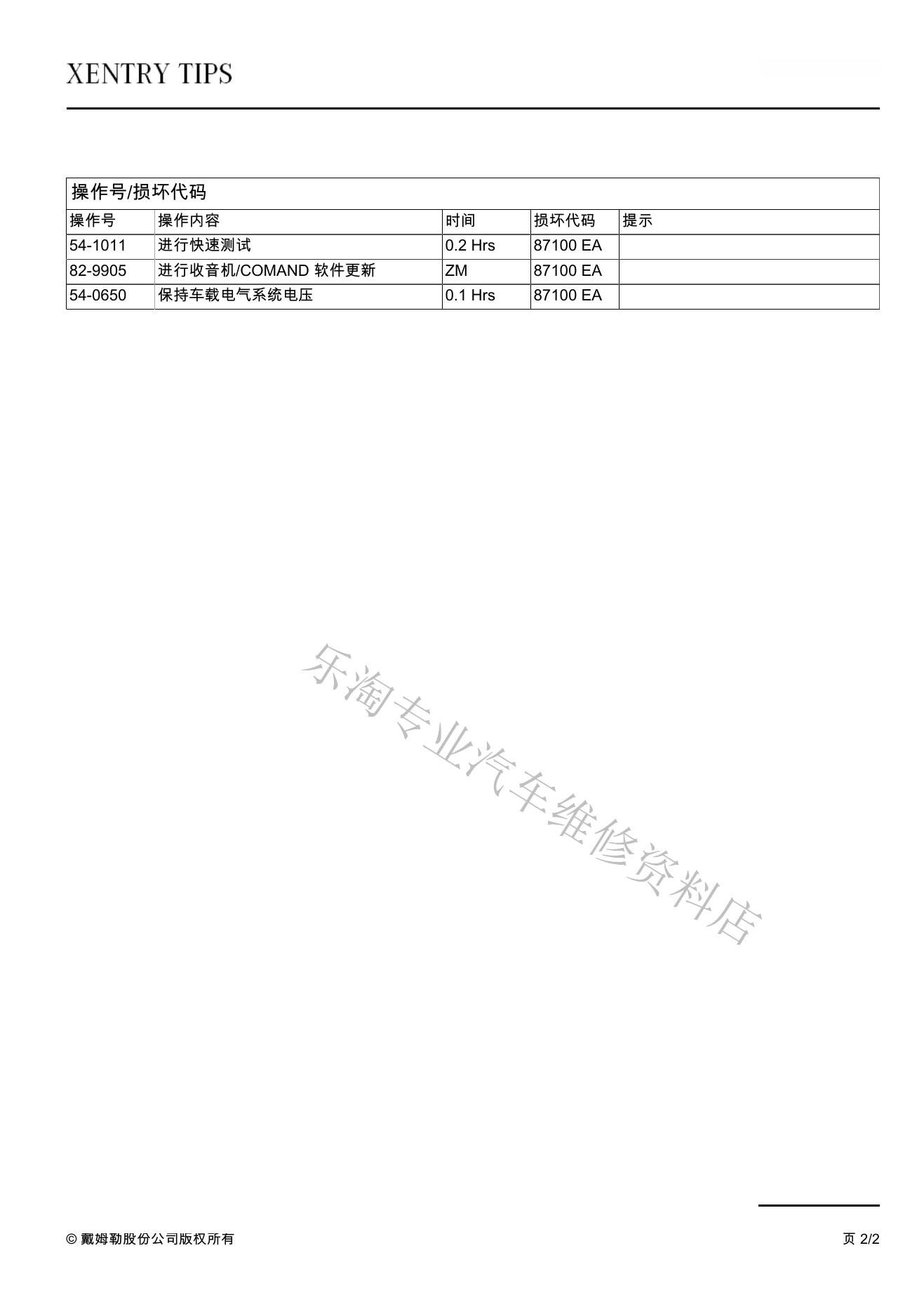

6、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
7、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
