摘要依据奔驰X253 GLC维修介绍资料，保留114页原资料，整理M274/OM651、插电混动、高压安全、9G-TRONIC、4MATIC、底盘网络与车身。

一、资料范围与副本归并

目录内两份114页GLC资料提取正文完全一致，因此归并为一篇并采用文件体积更完整的版本。资料技术状态对应2015年上市阶段。

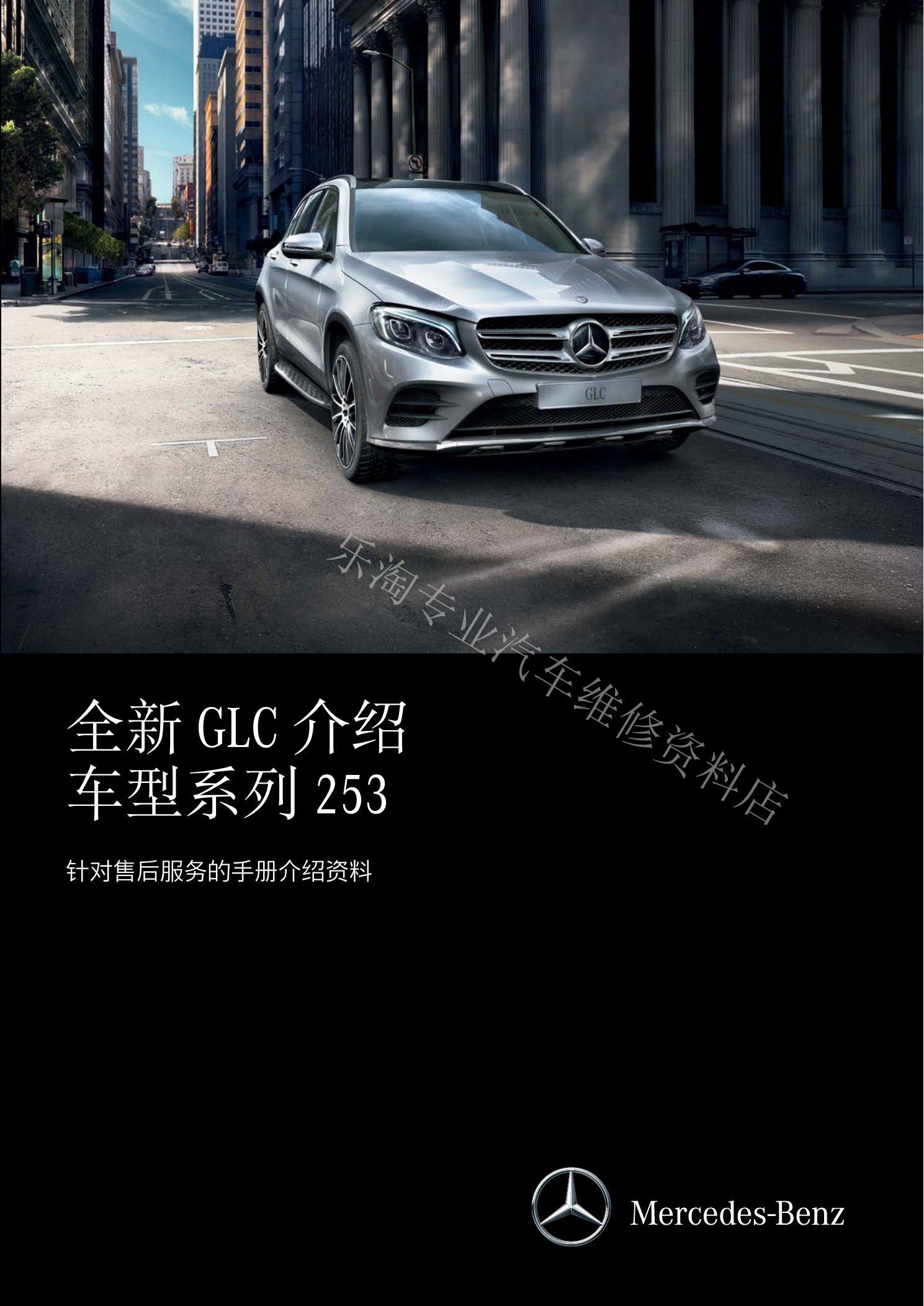

X253 GLC维修介绍资料原第1页。

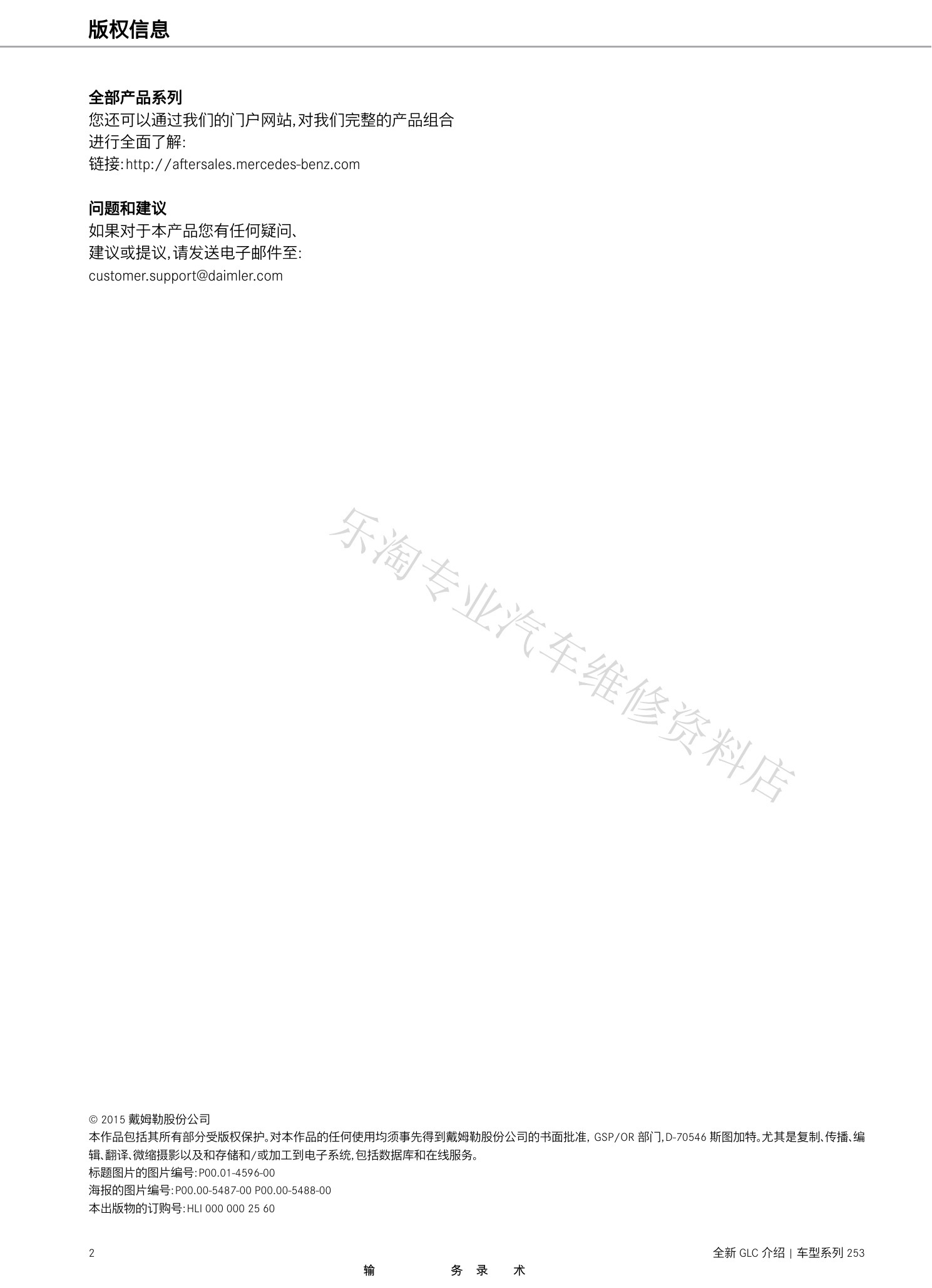

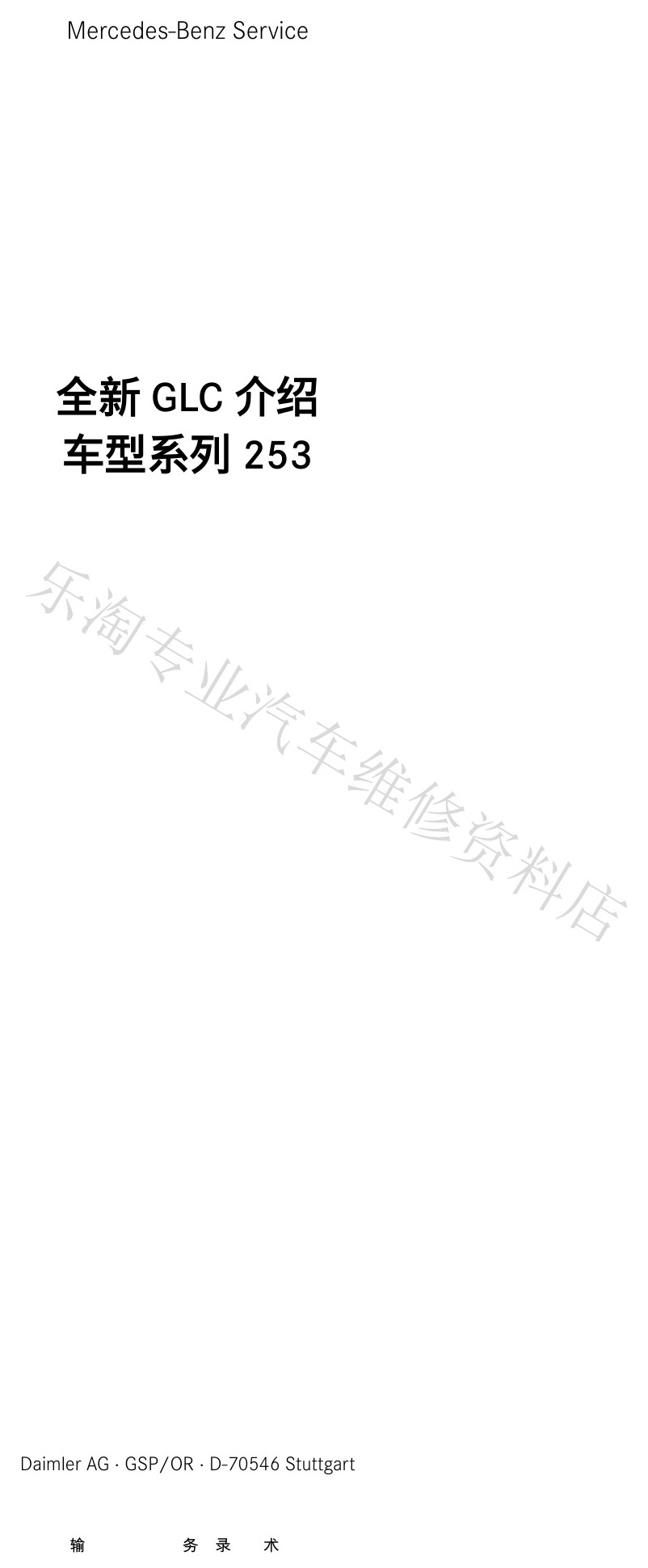

X253 GLC维修介绍资料原第2页。
X253 GLC维修介绍资料原第3页。

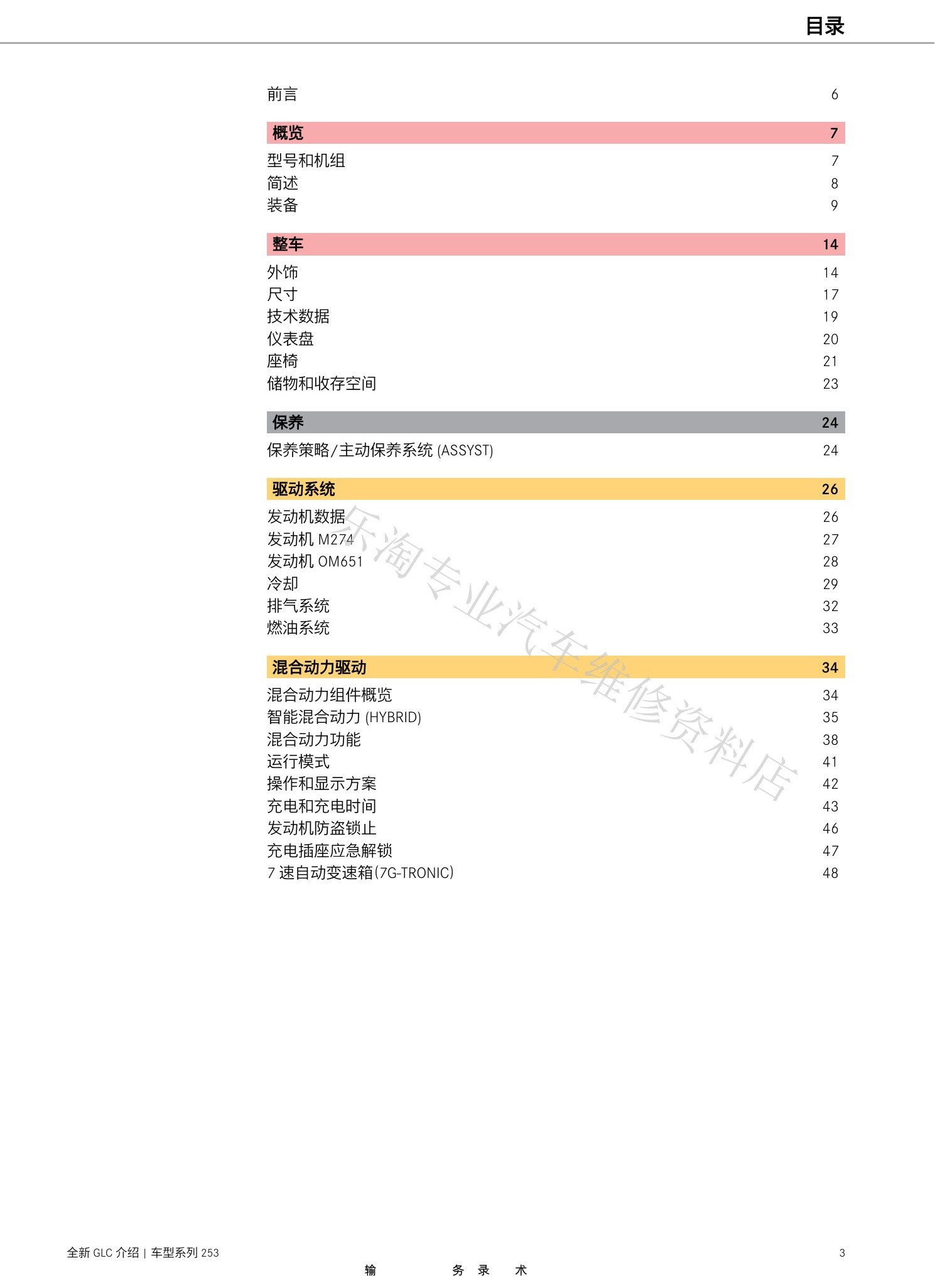

X253 GLC维修介绍资料原第4页。

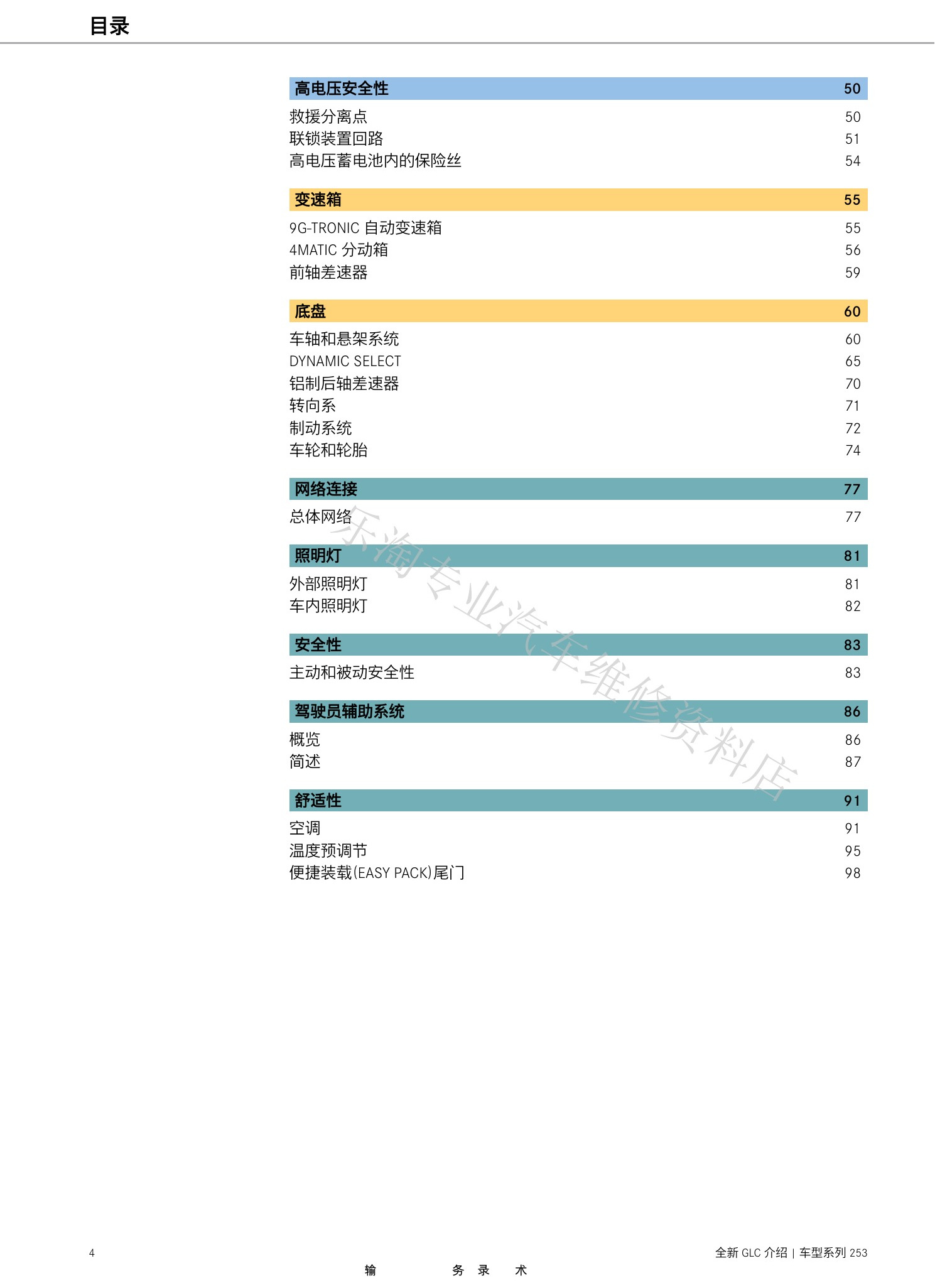

X253 GLC维修介绍资料原第5页。

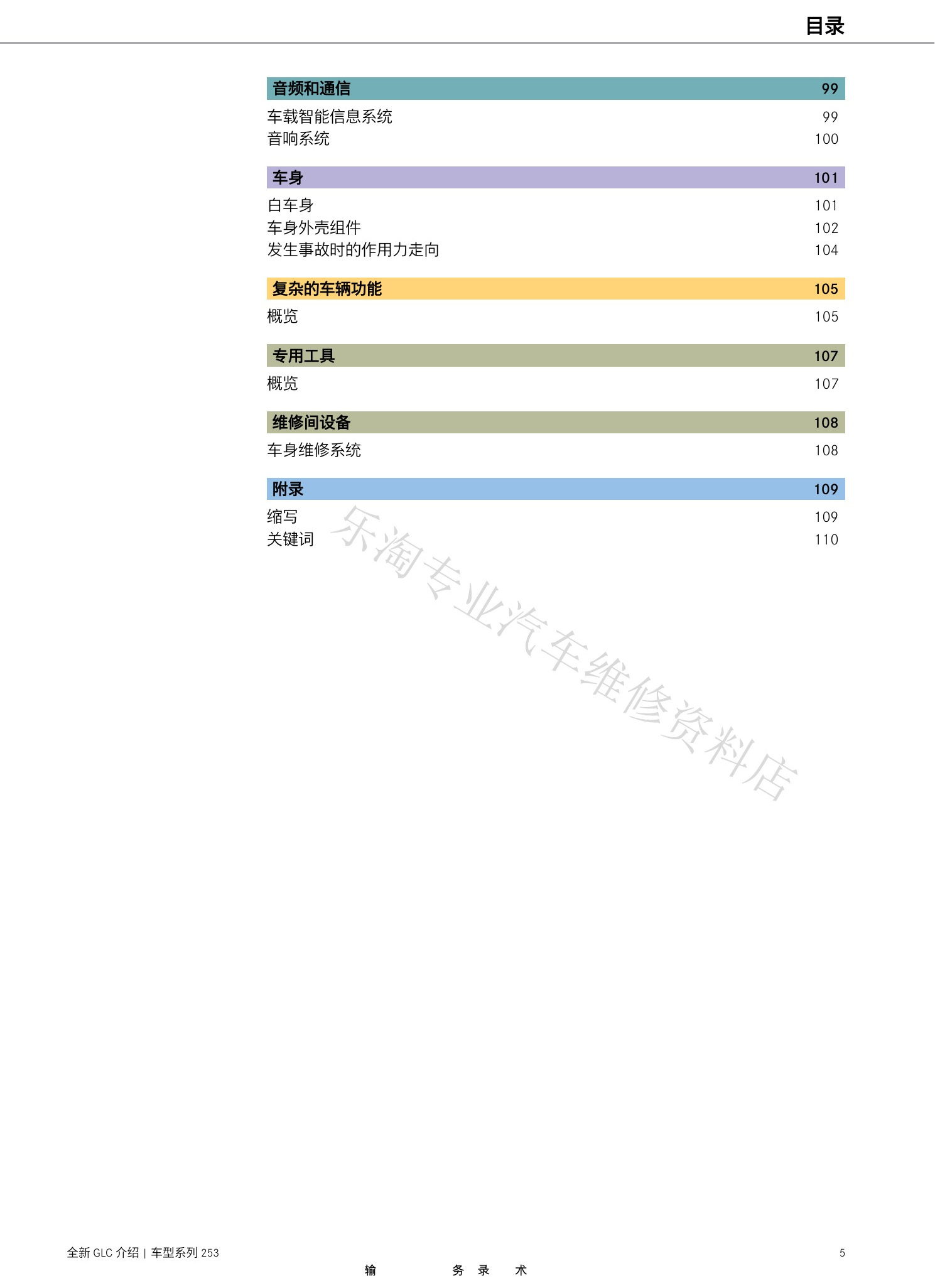

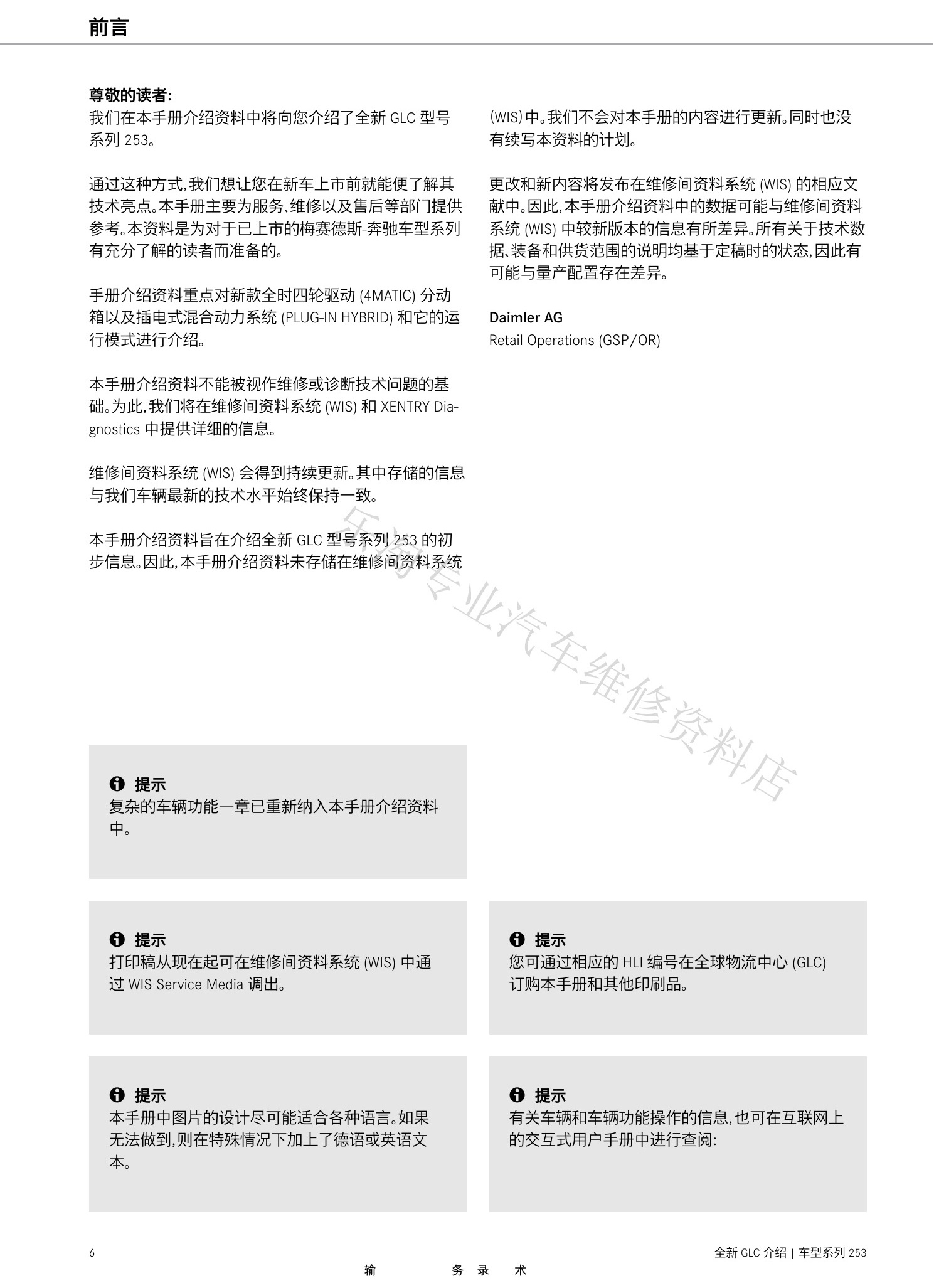

X253 GLC维修介绍资料原第6页。

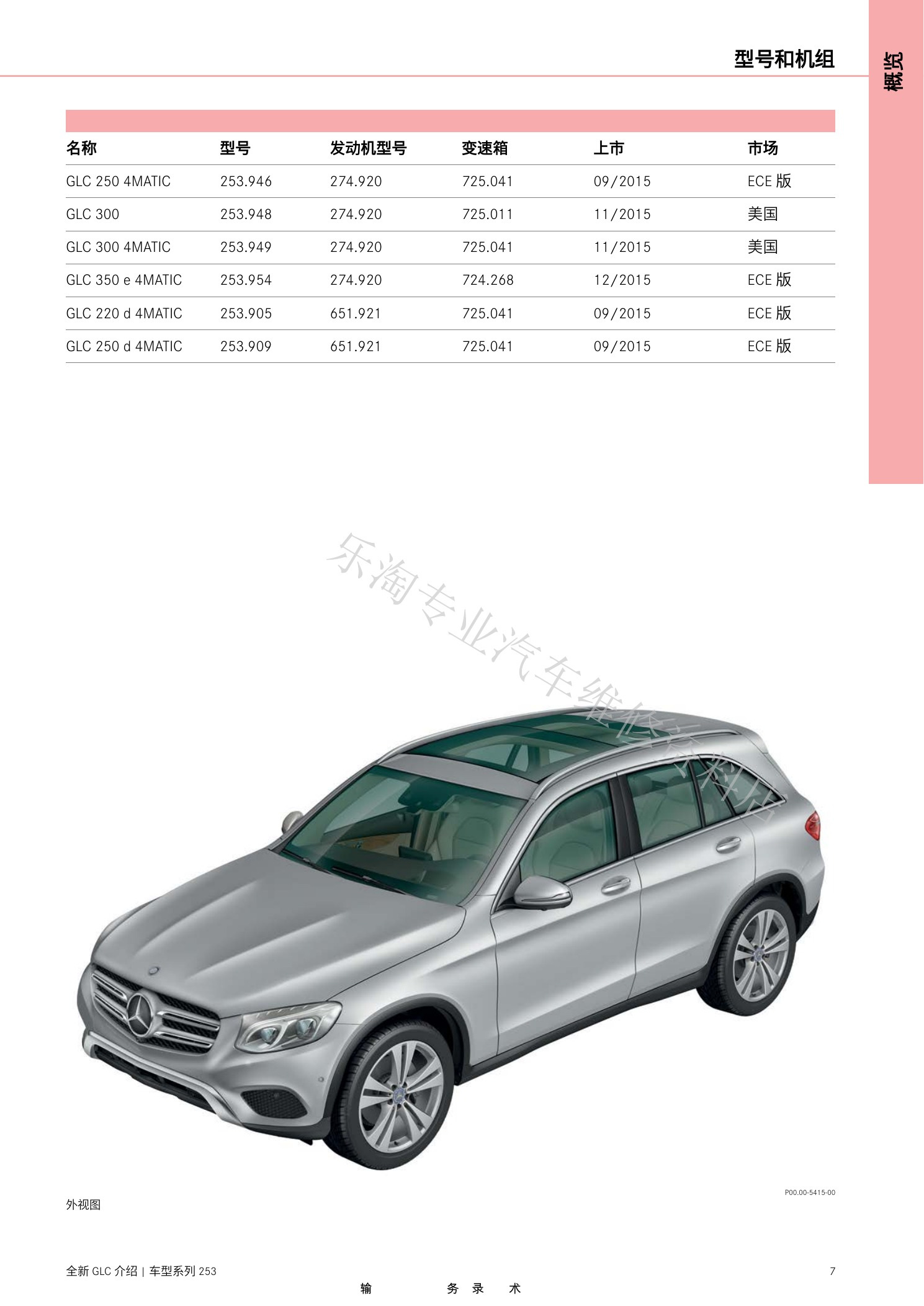

X253 GLC维修介绍资料原第7页。

二、车型、整车、装备与保养

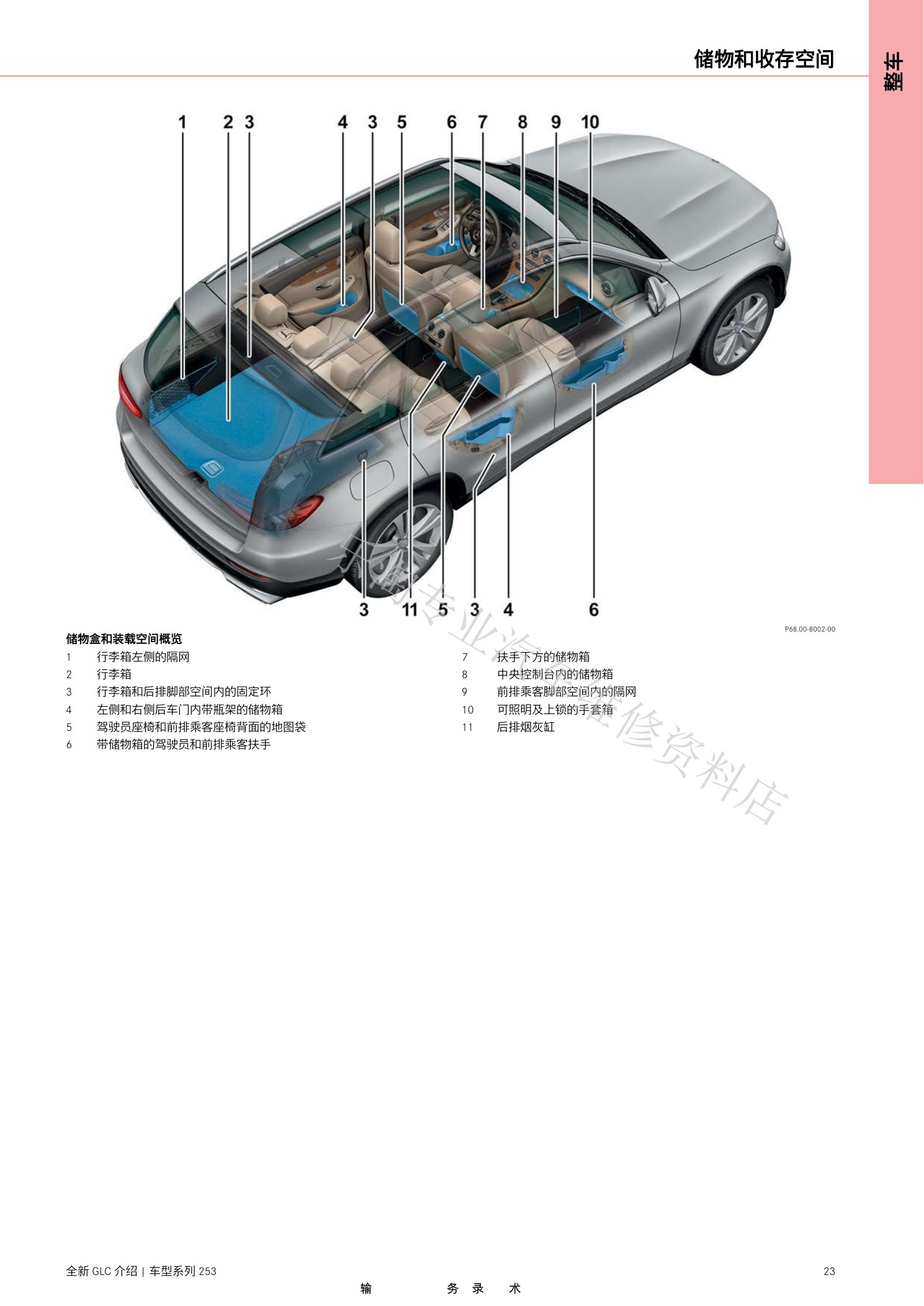

概览和整车章节介绍车型机组、装备、外饰、尺寸、技术数据、仪表、座椅、储物空间及ASSYST保养策略。

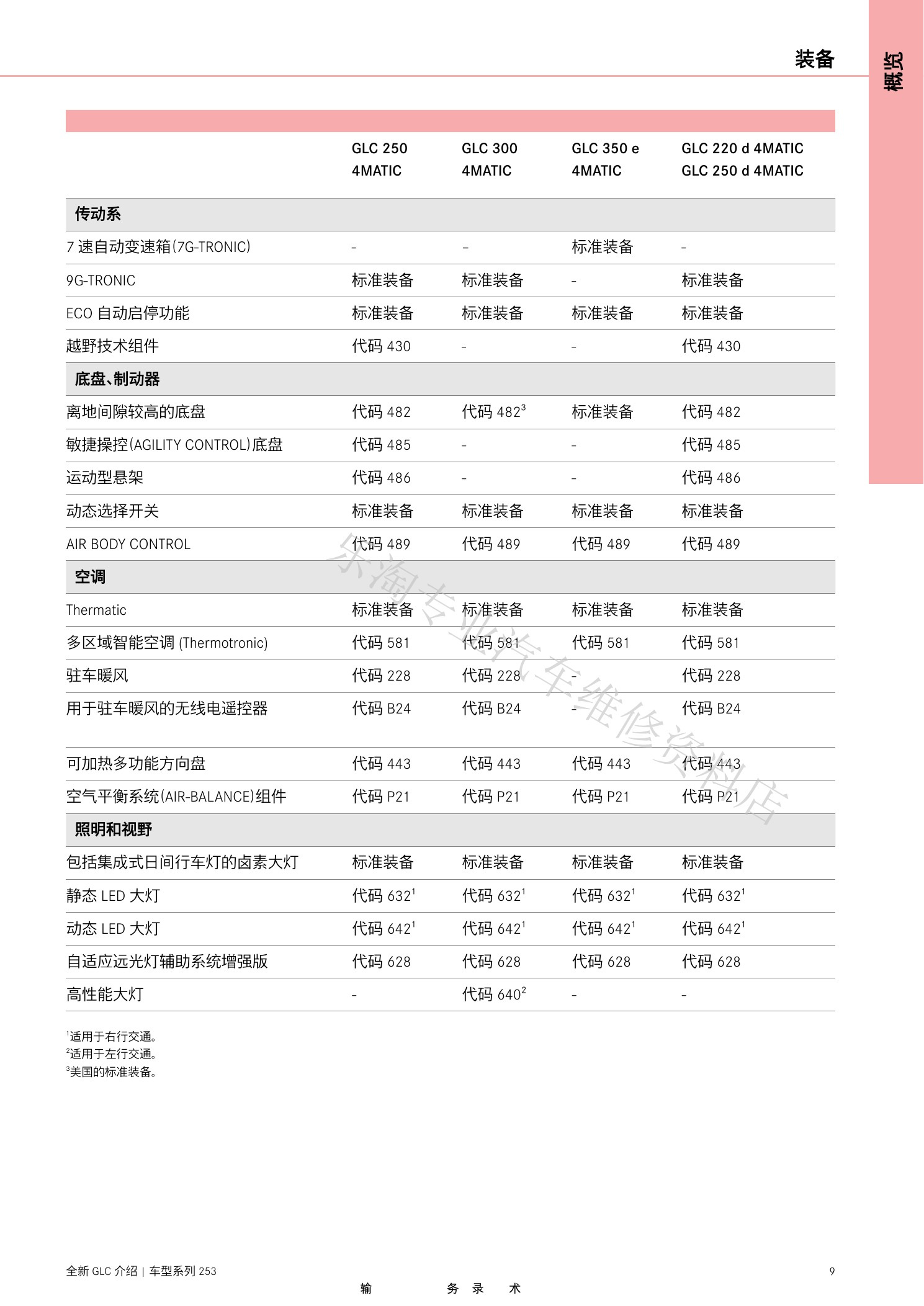

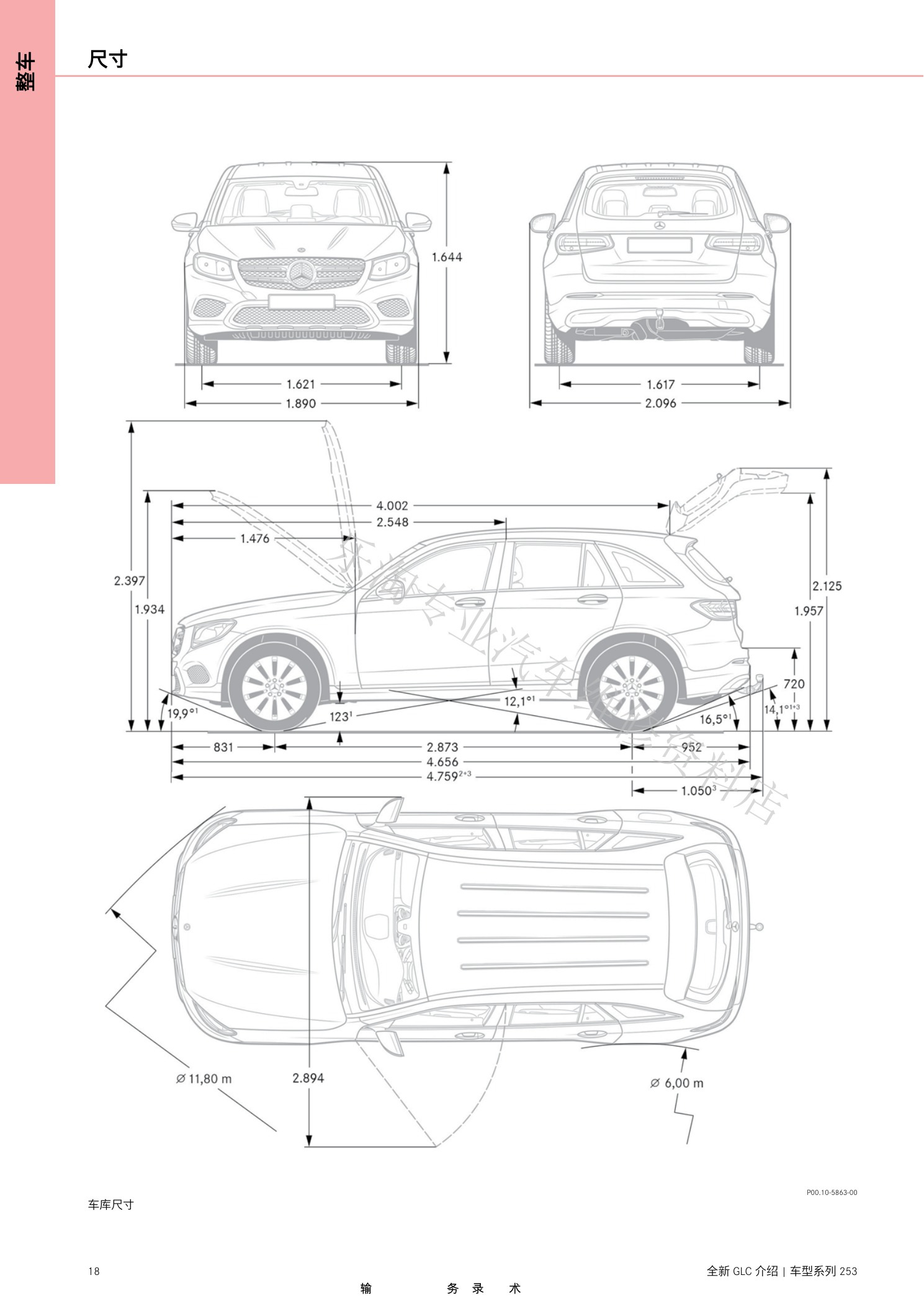

X253 GLC维修介绍资料原第8页。

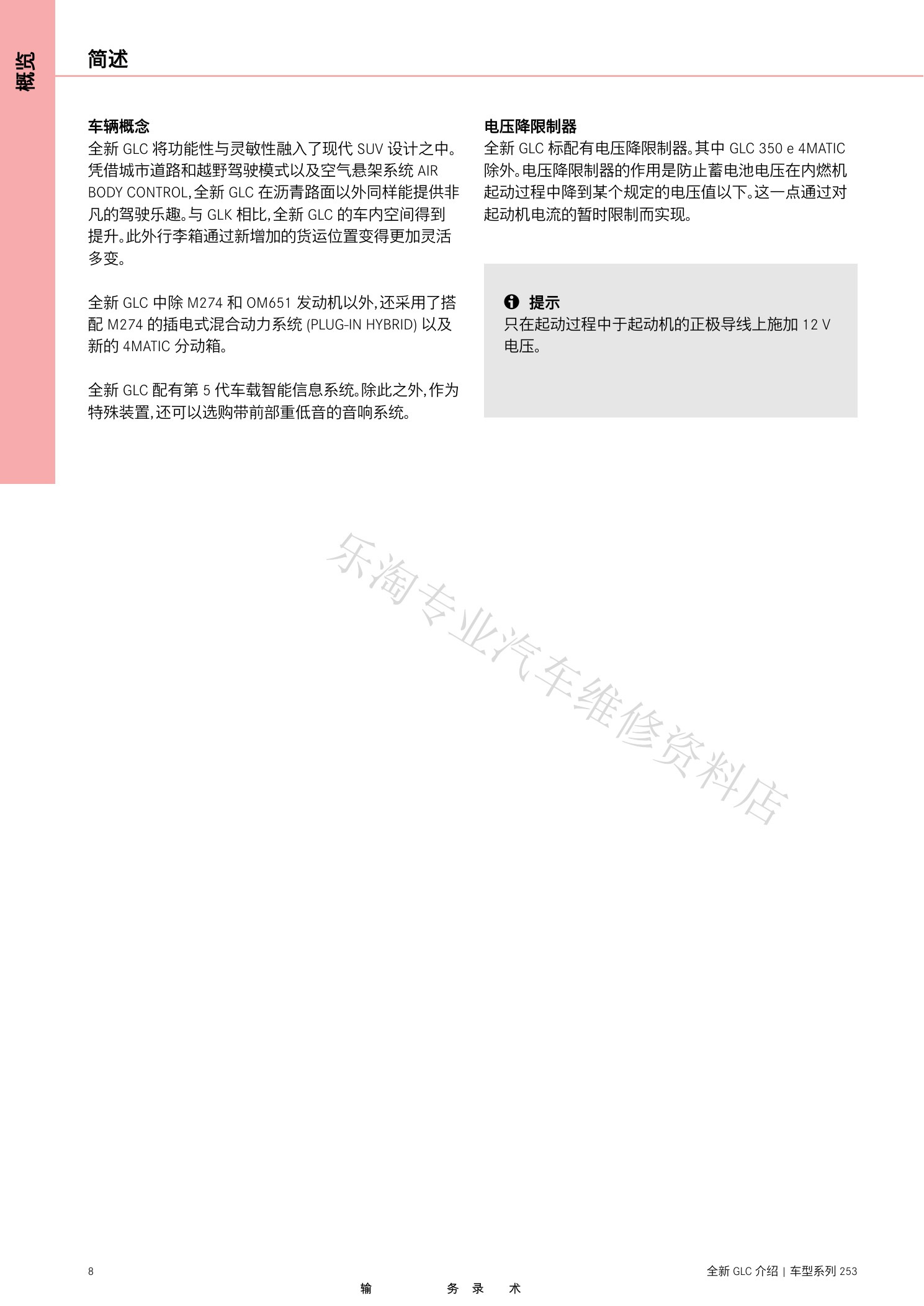

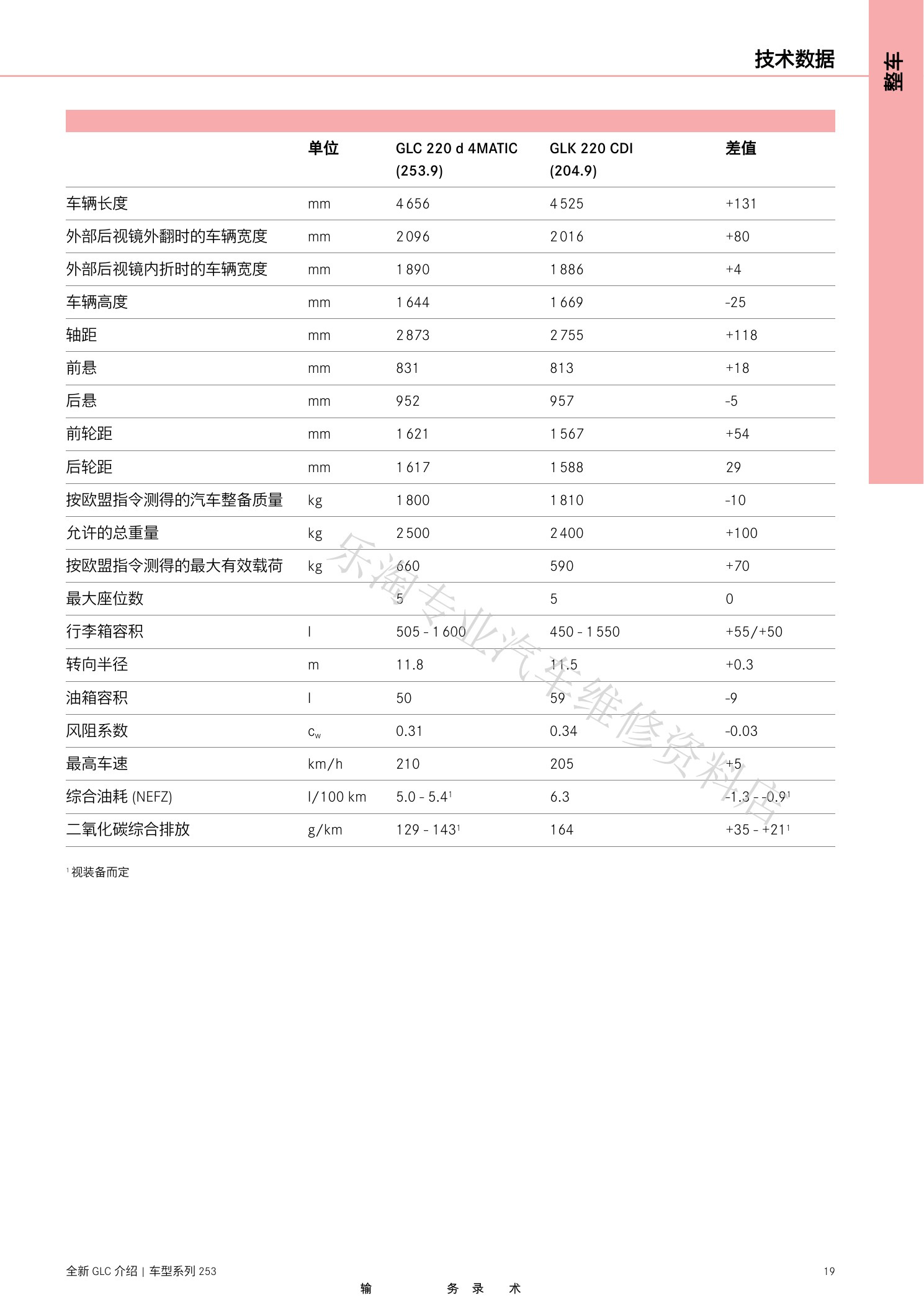

X253 GLC维修介绍资料原第9页。

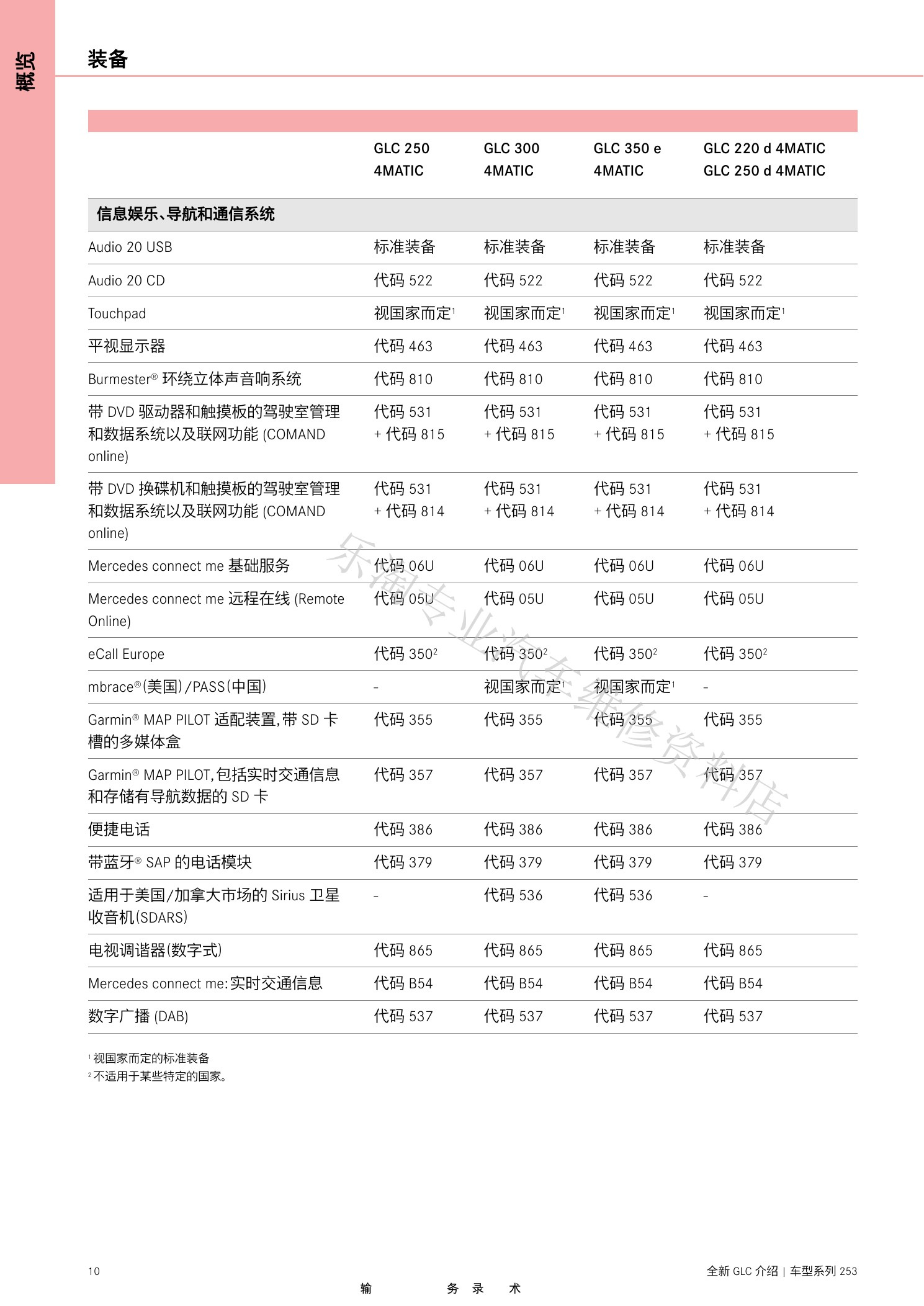

X253 GLC维修介绍资料原第10页。
X253 GLC维修介绍资料原第11页。

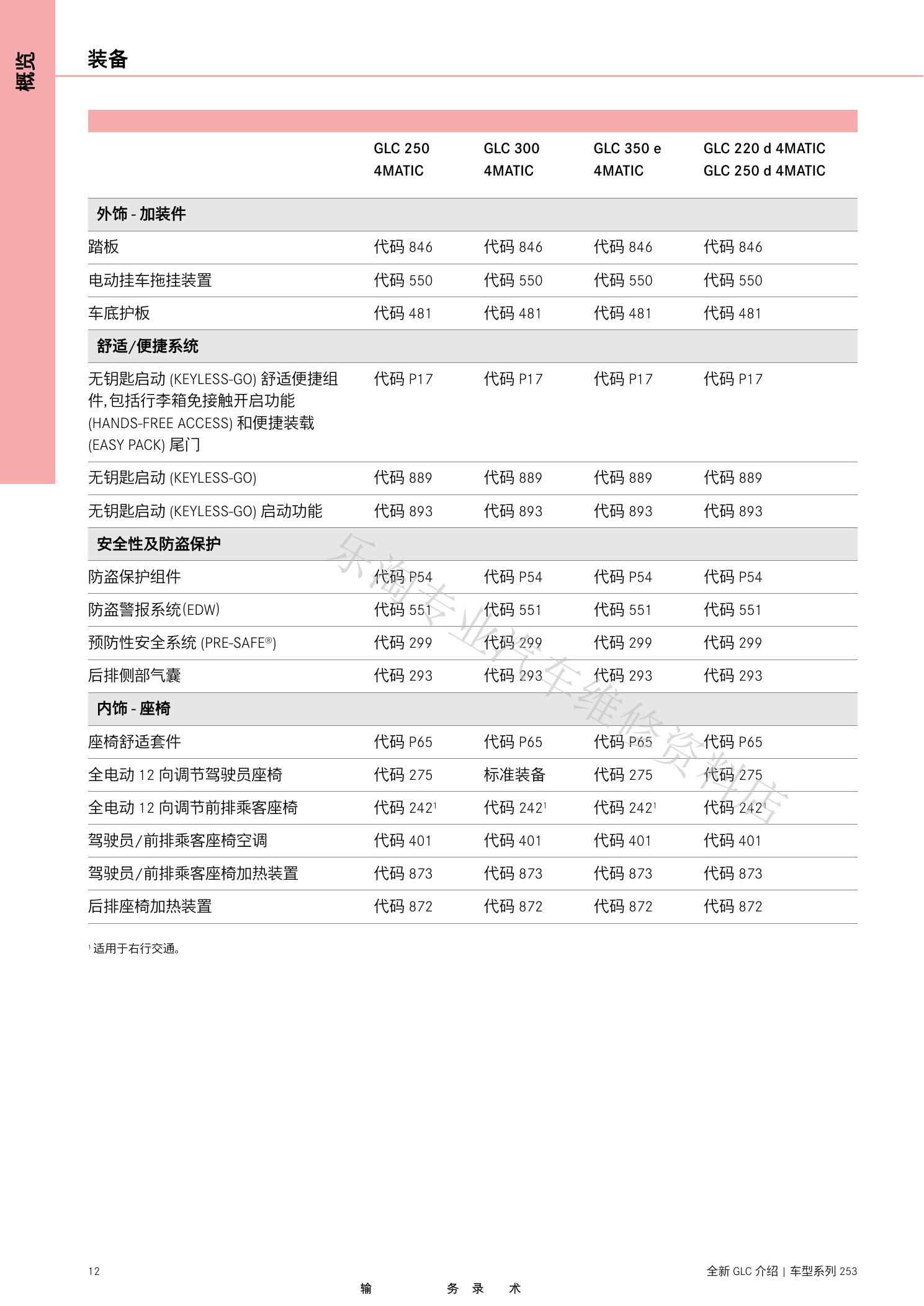

X253 GLC维修介绍资料原第12页。

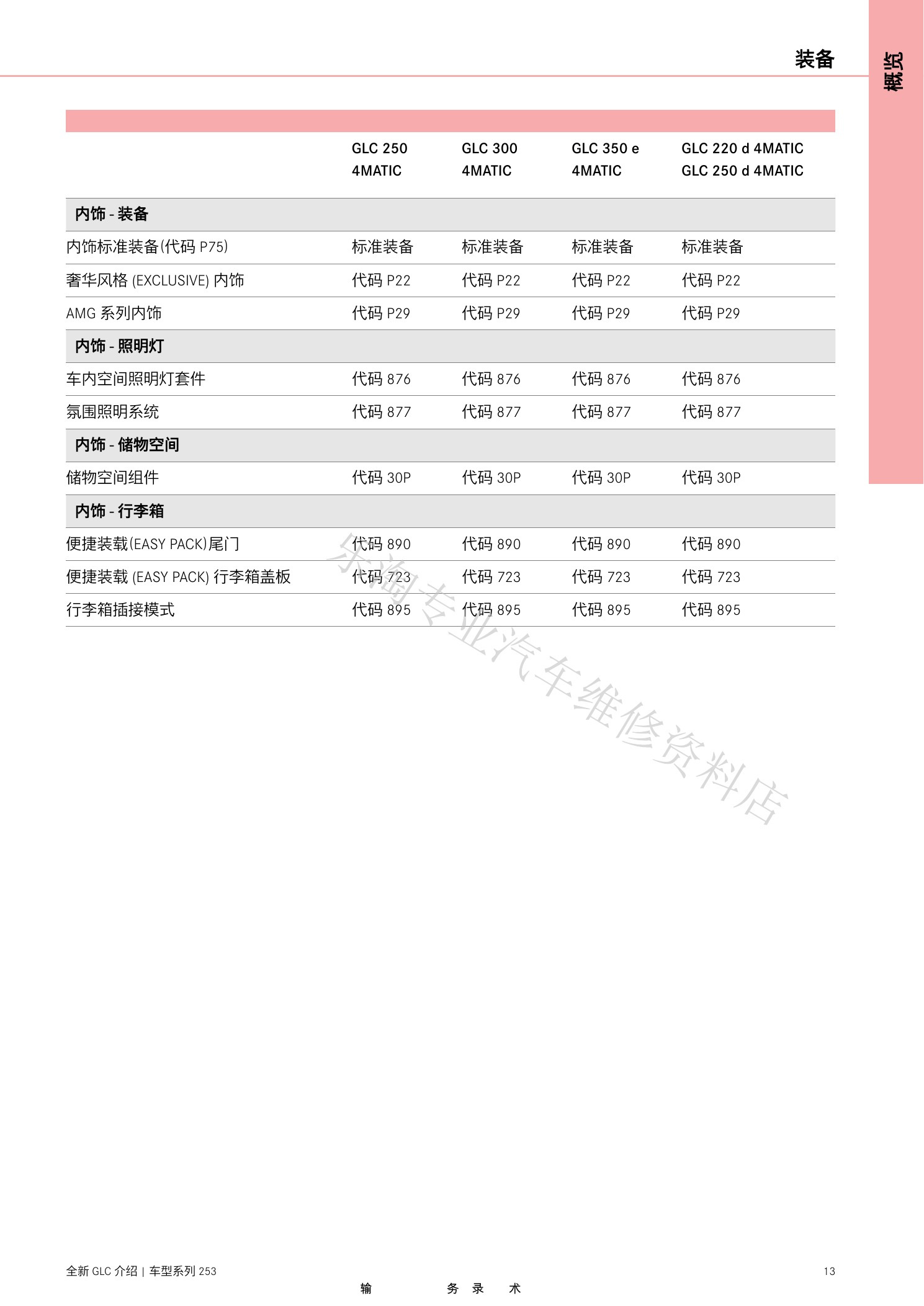

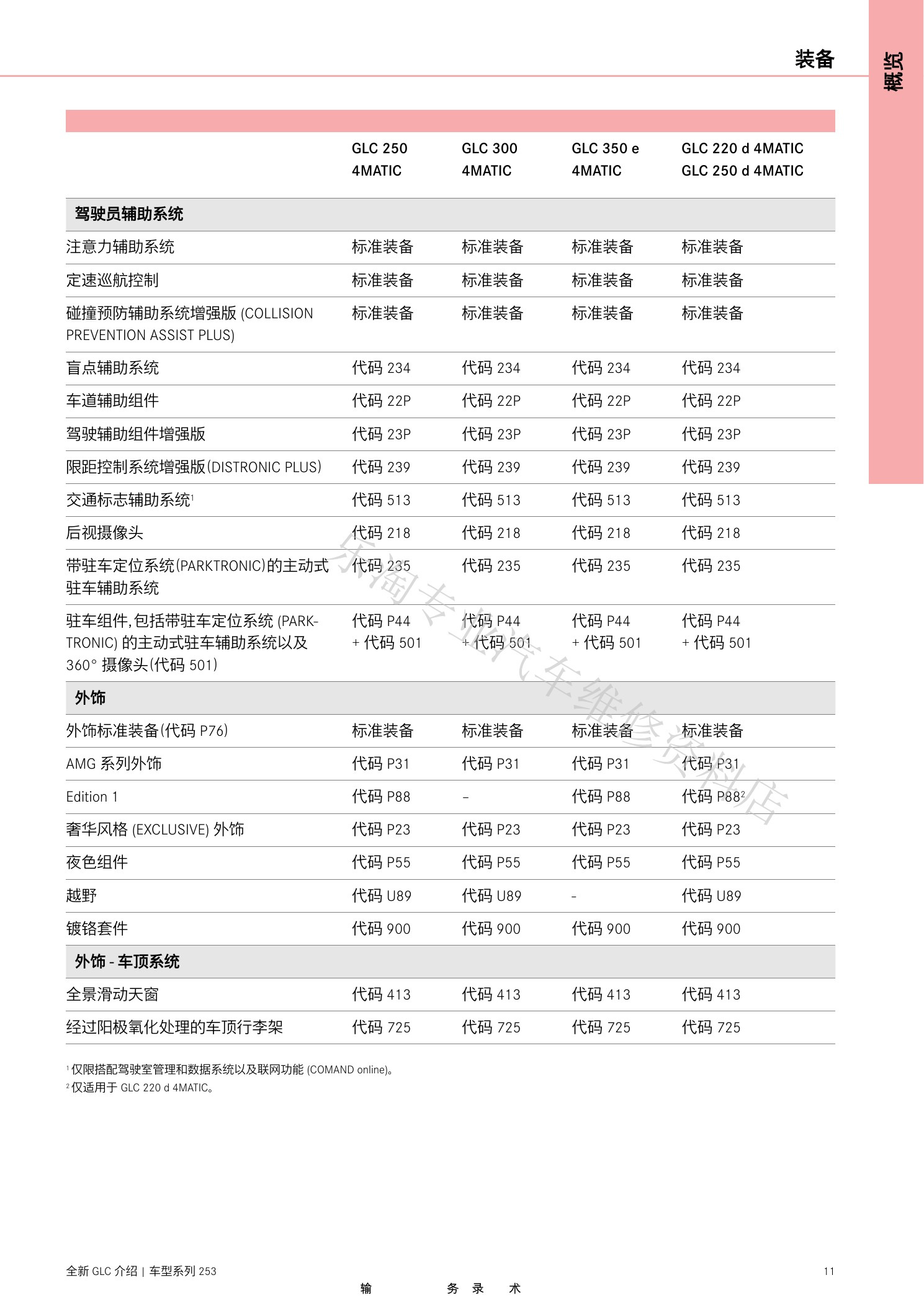

X253 GLC维修介绍资料原第13页。
X253 GLC维修介绍资料原第14页。

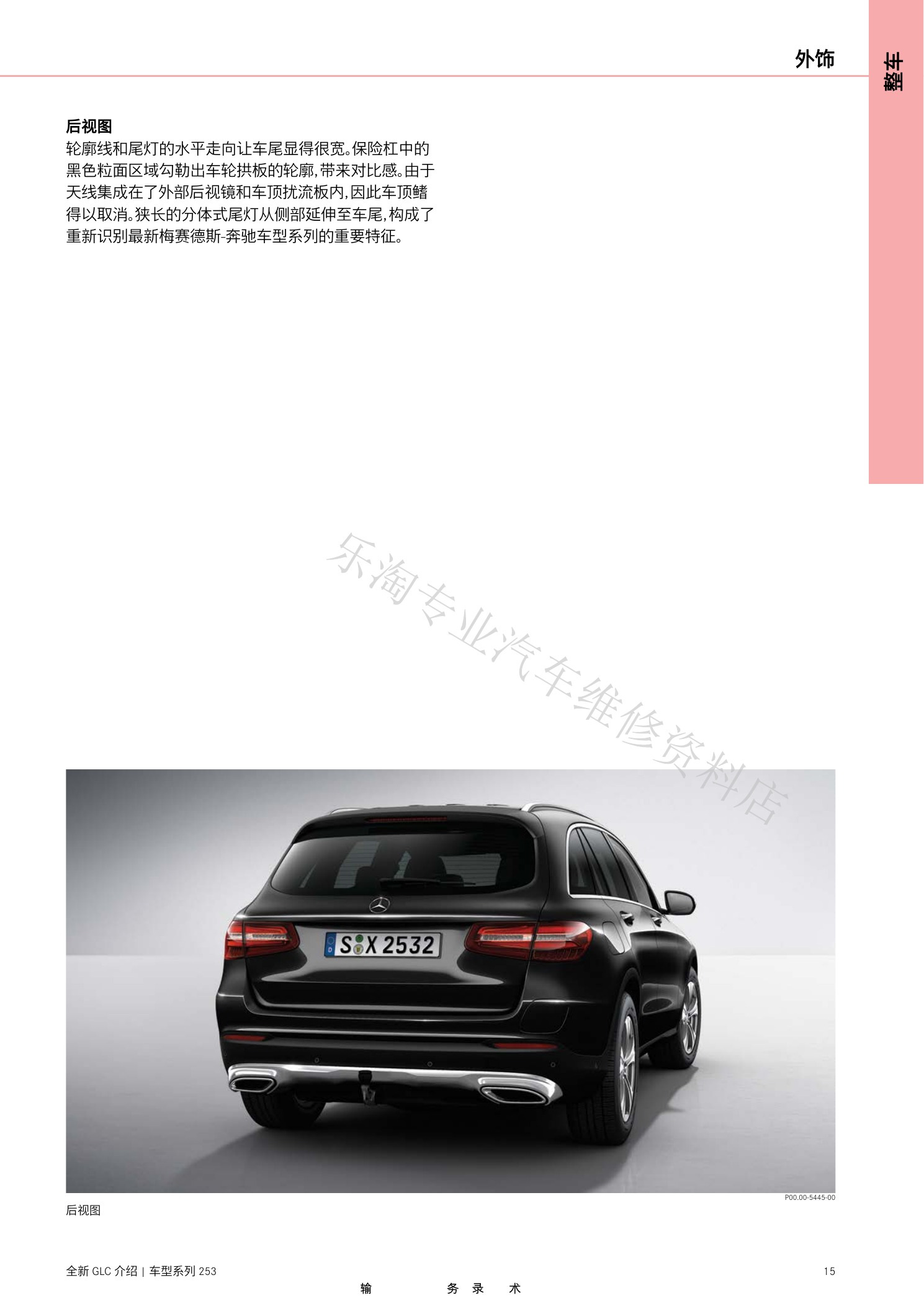

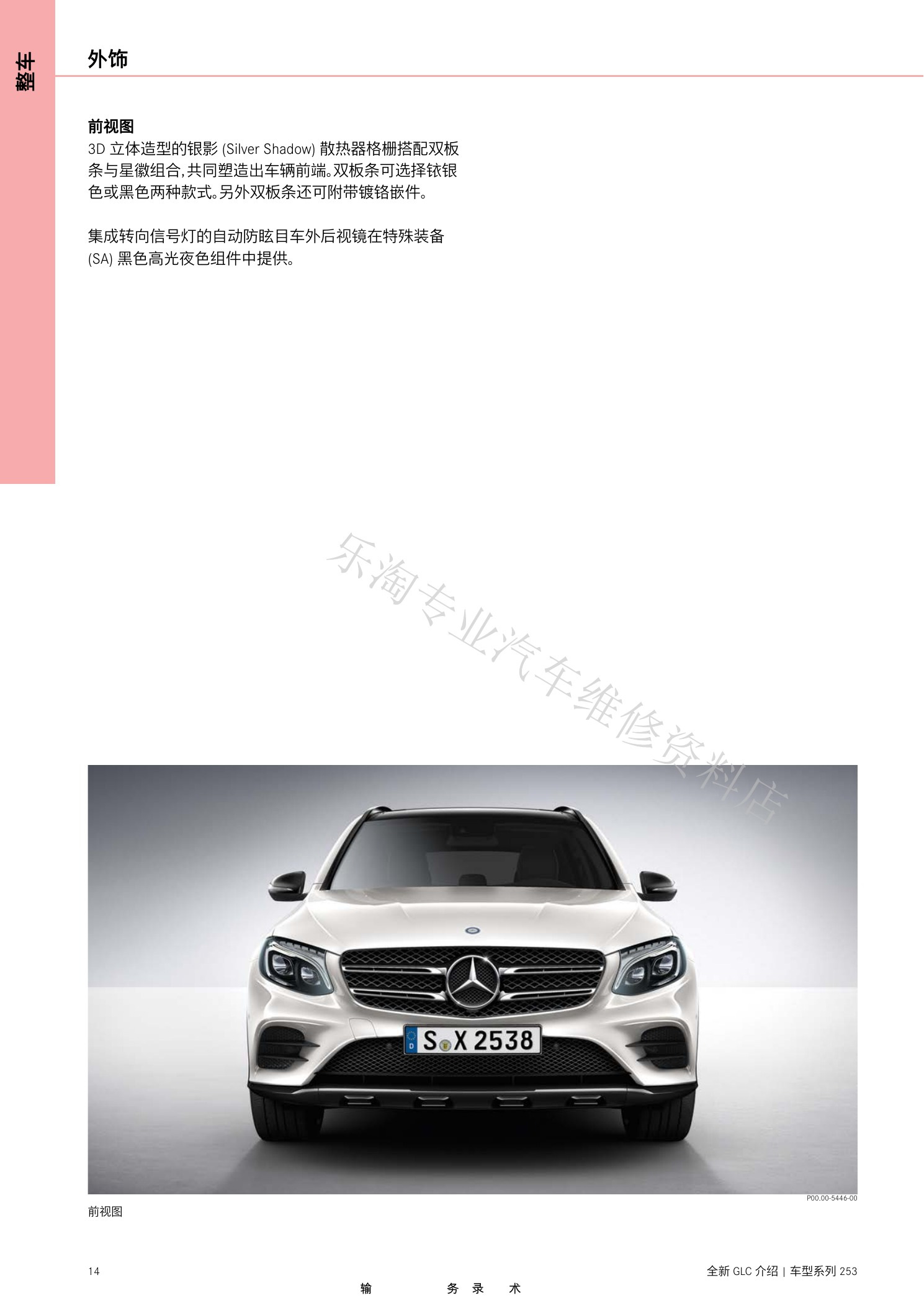

X253 GLC维修介绍资料原第15页。

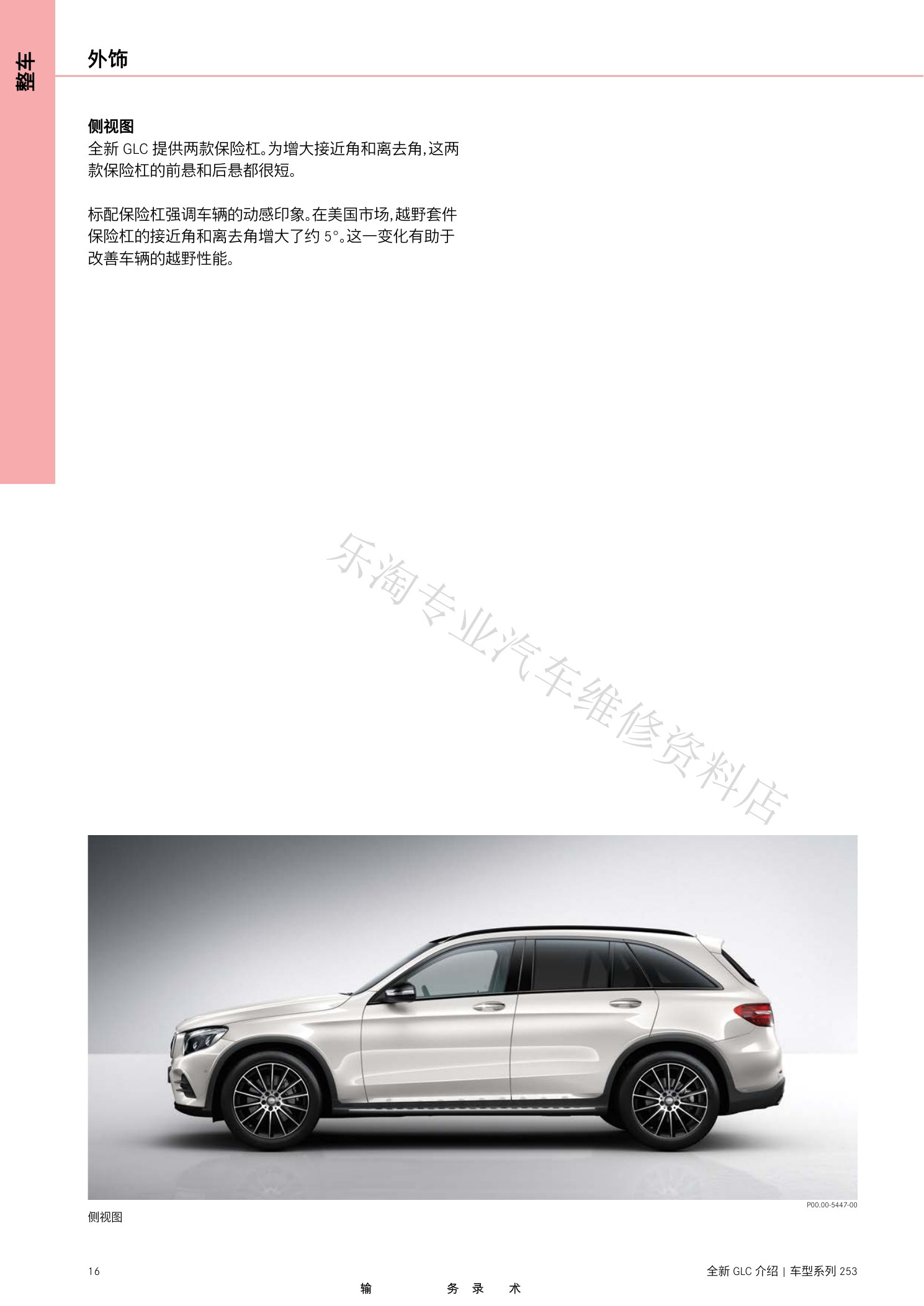

X253 GLC维修介绍资料原第16页。

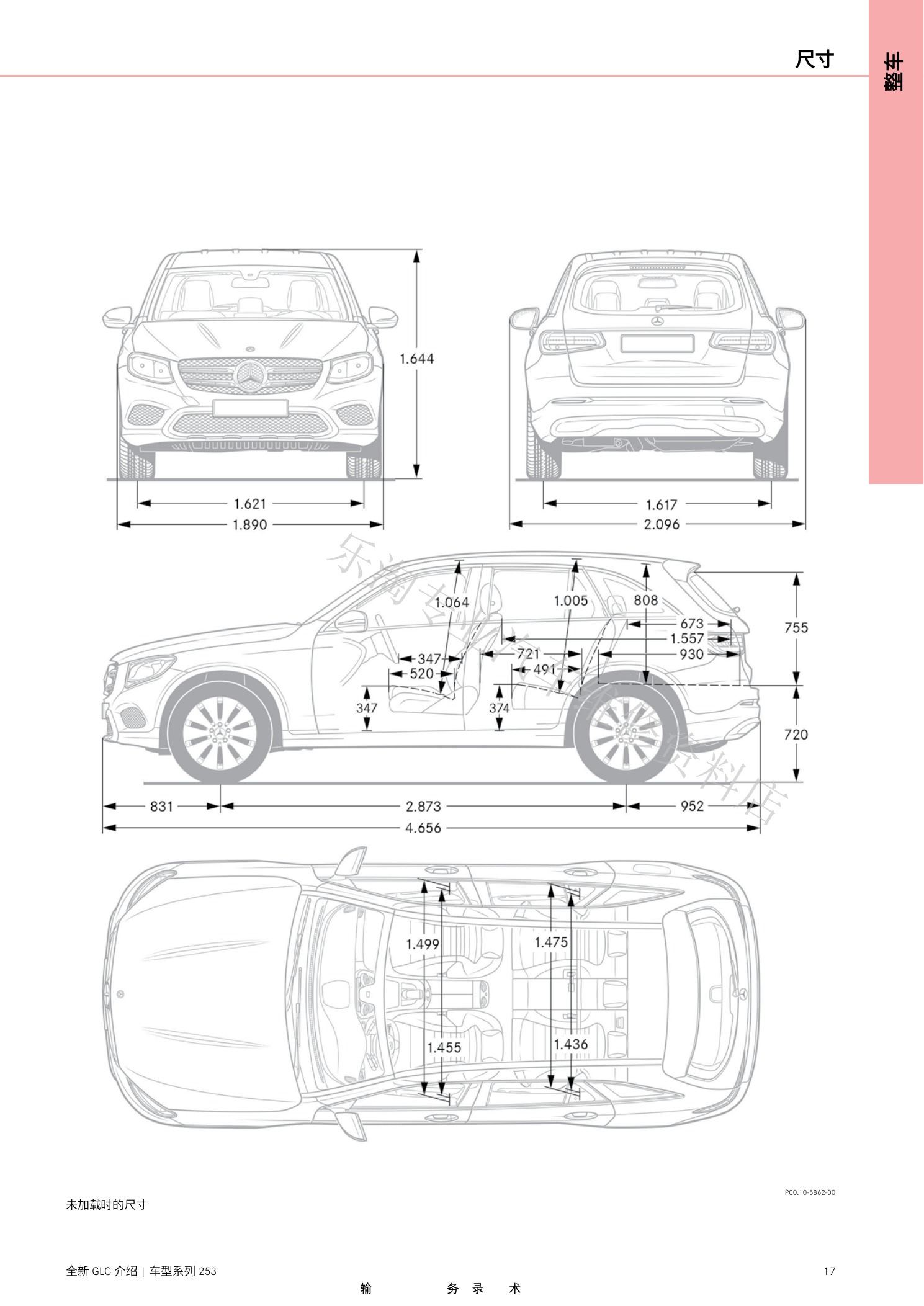

X253 GLC维修介绍资料原第17页。
X253 GLC维修介绍资料原第18页。
X253 GLC维修介绍资料原第19页。

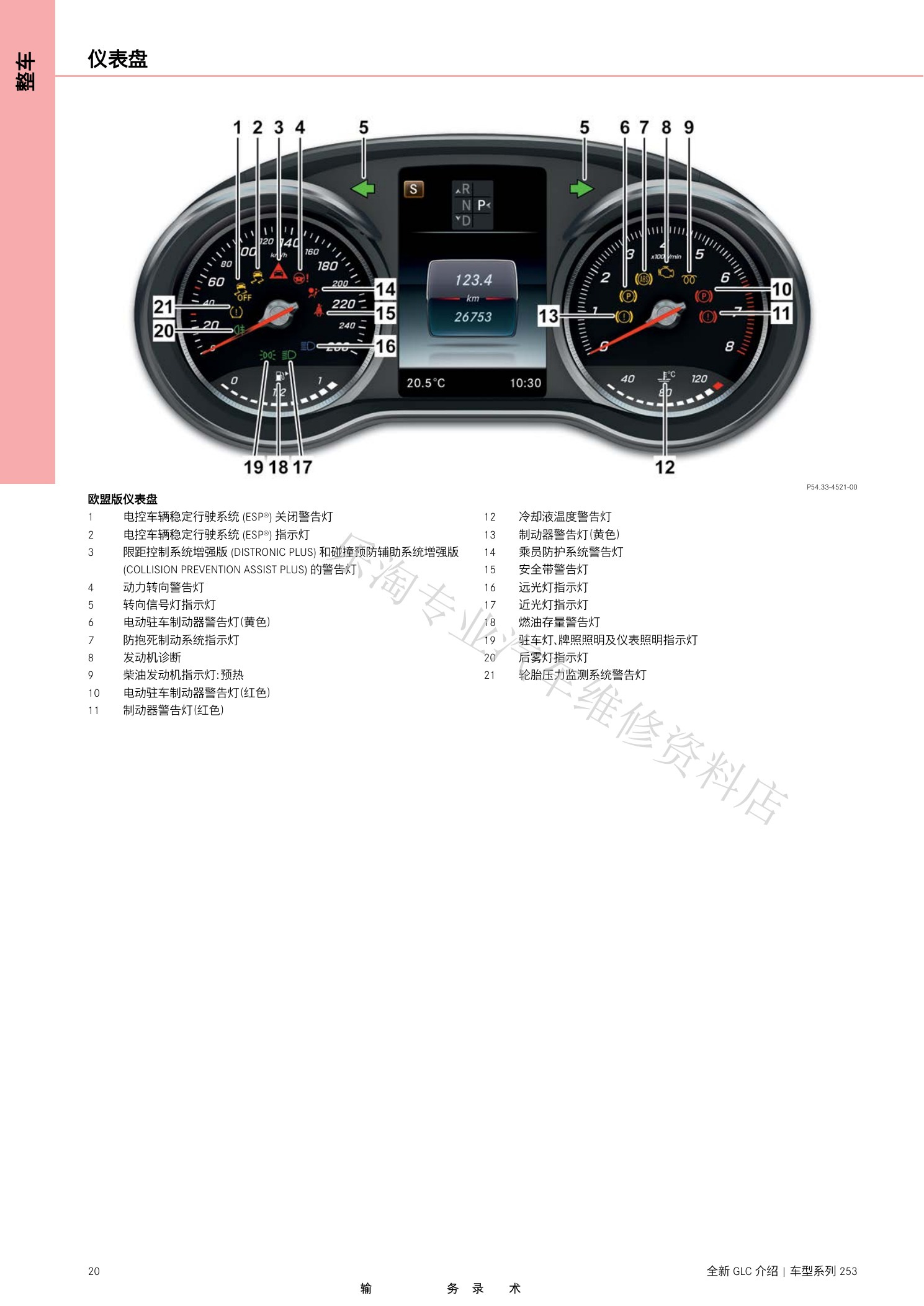

X253 GLC维修介绍资料原第20页。

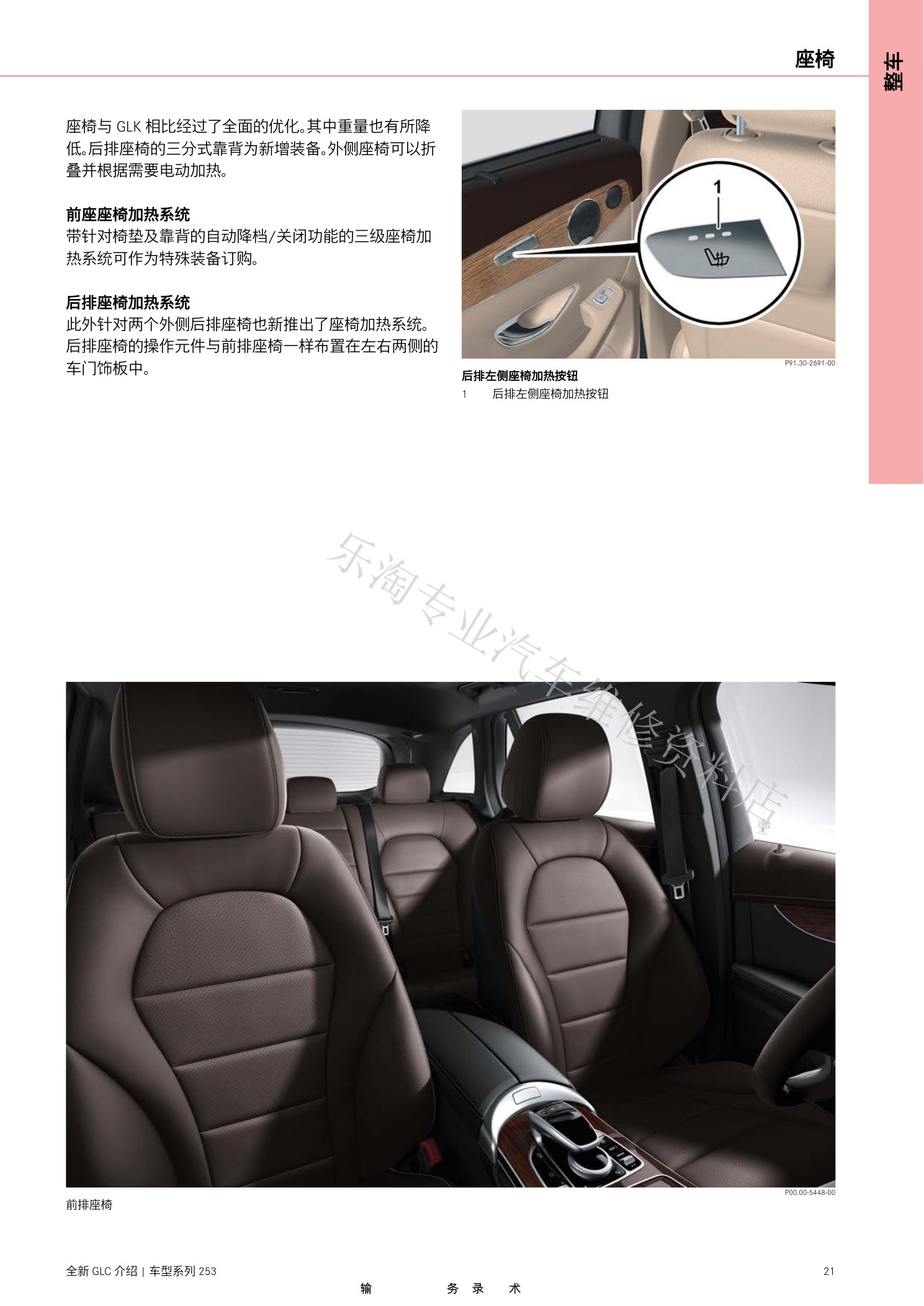

X253 GLC维修介绍资料原第21页。

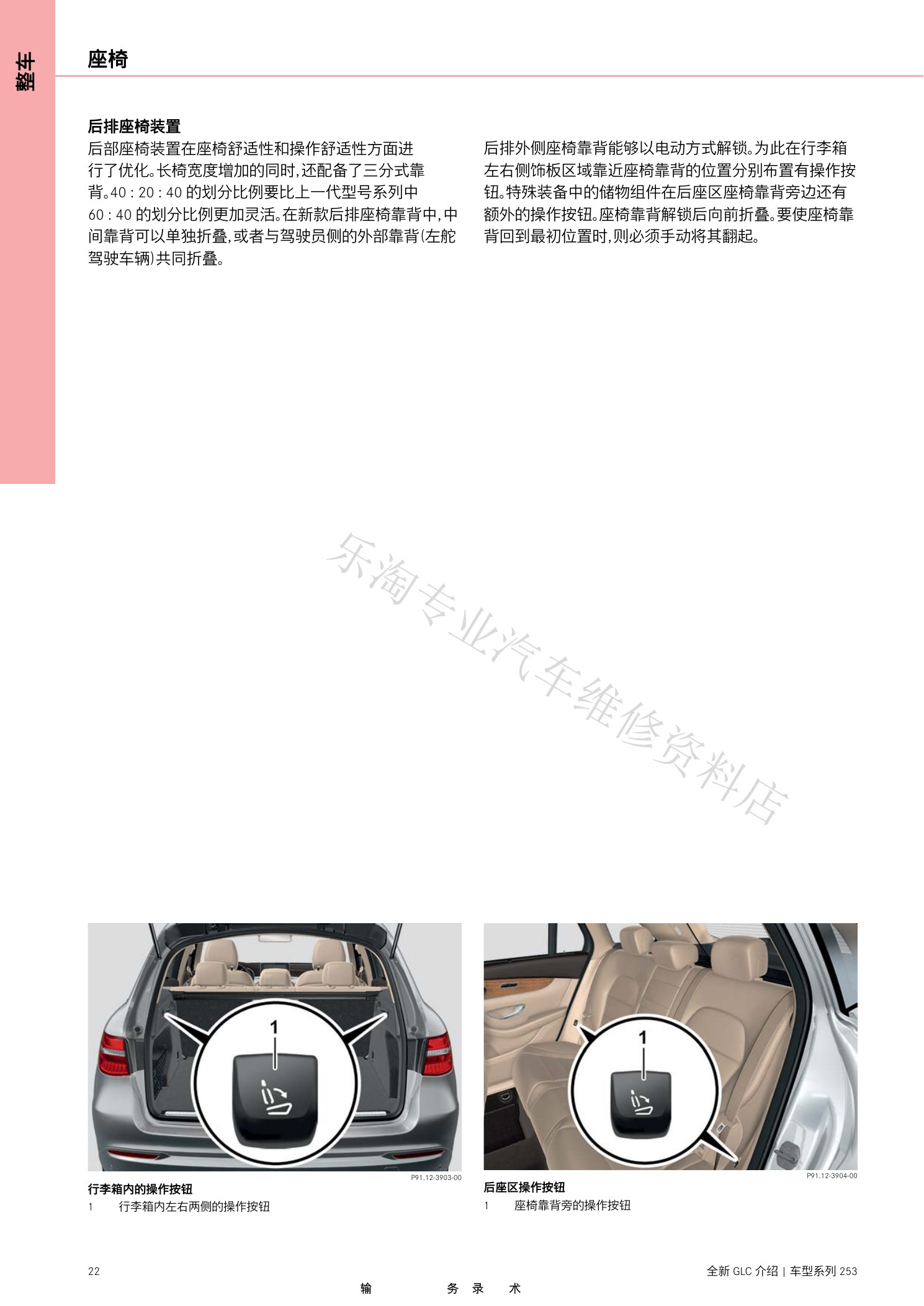

X253 GLC维修介绍资料原第22页。
X253 GLC维修介绍资料原第23页。

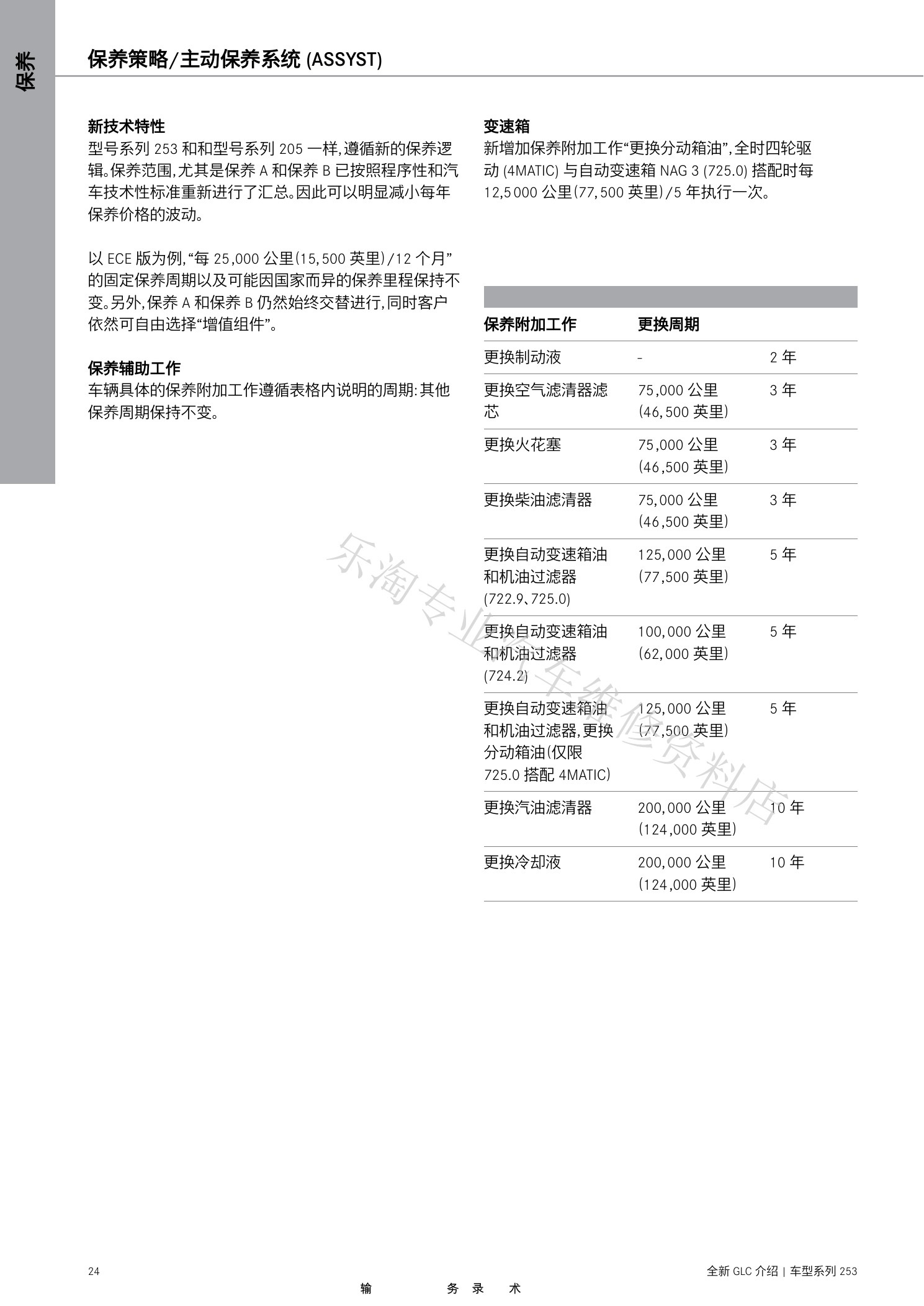

X253 GLC维修介绍资料原第24页。

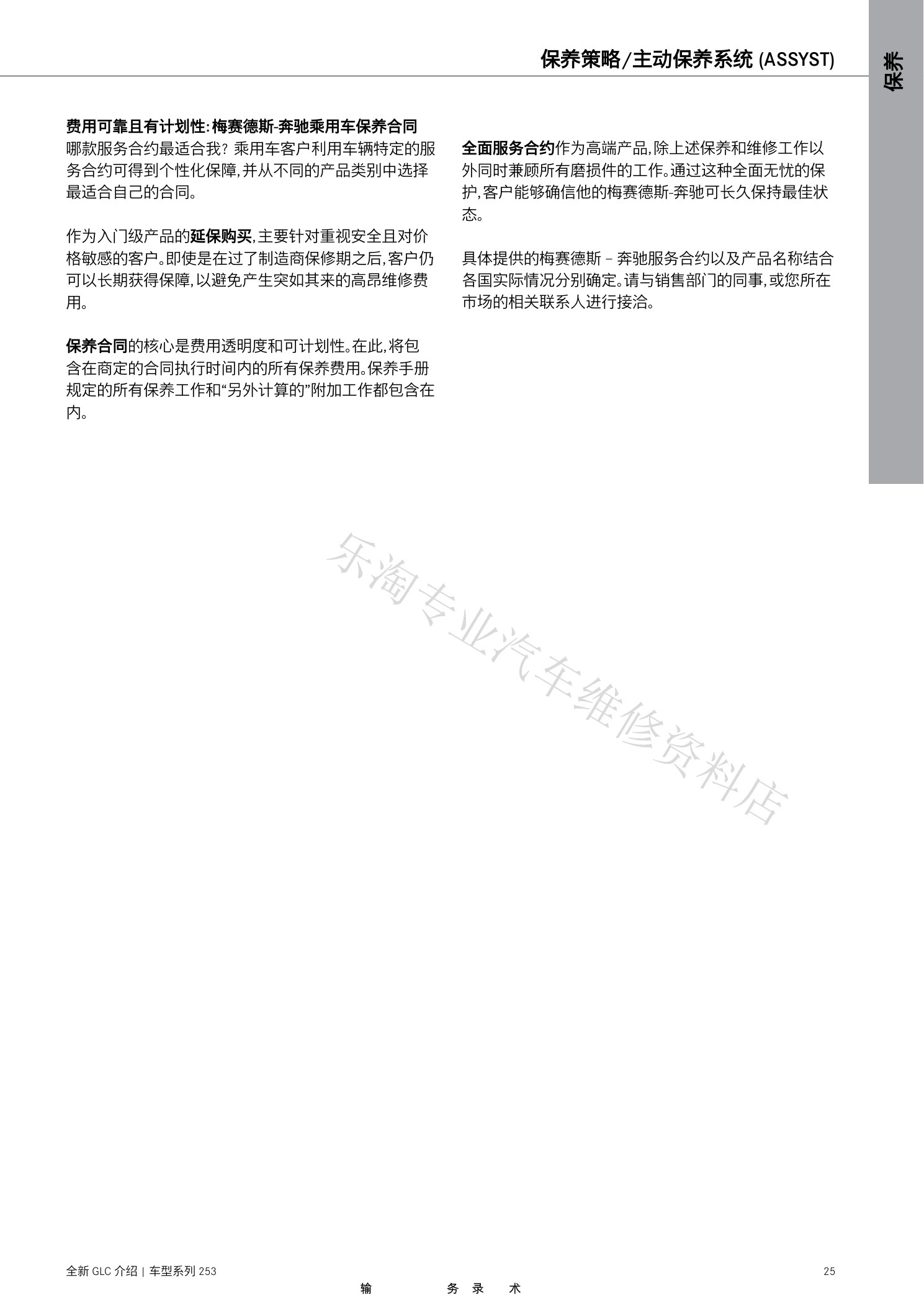

X253 GLC维修介绍资料原第25页。
X253 GLC维修介绍资料原第26页。

三、发动机、插电混动与高压安全

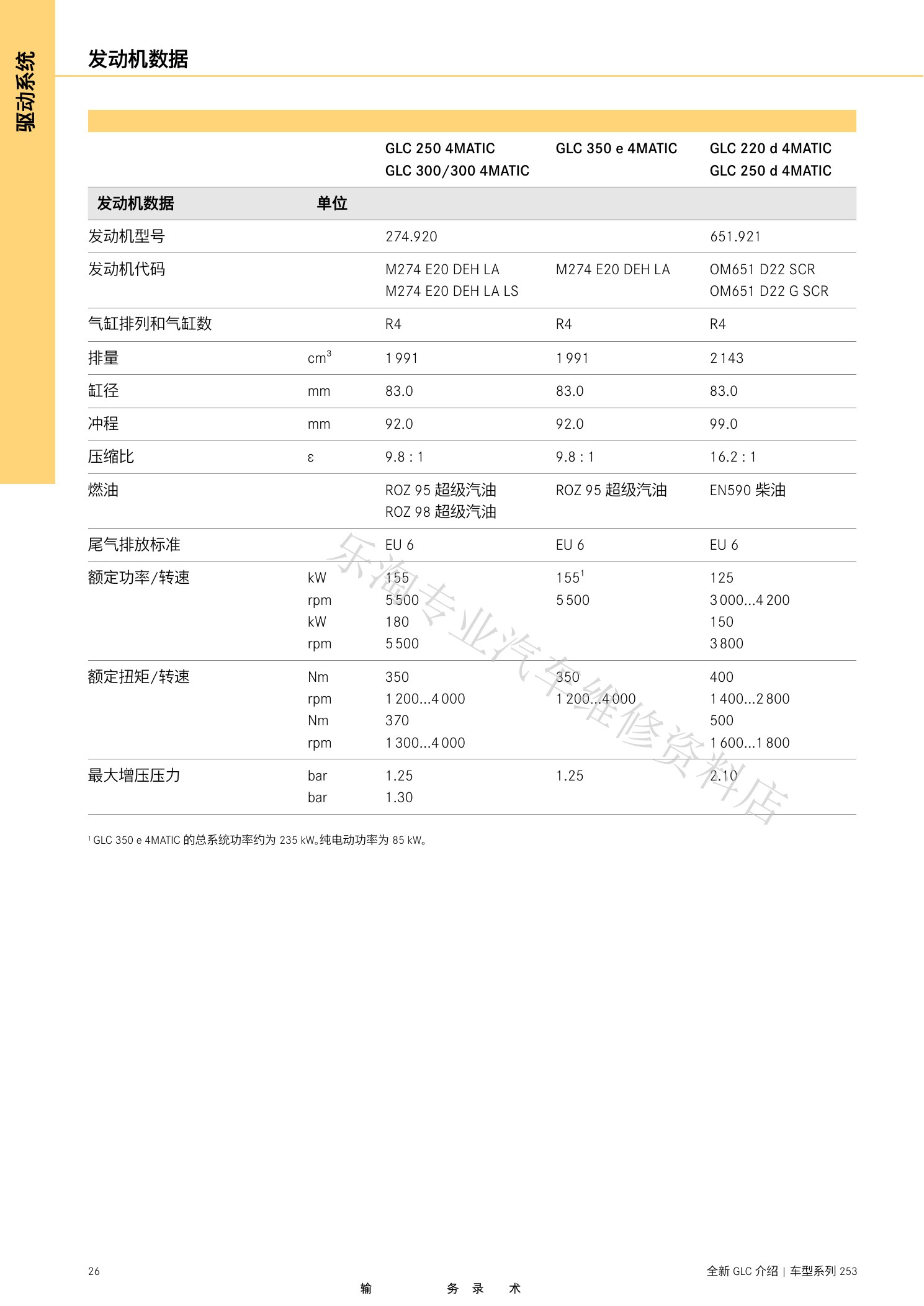

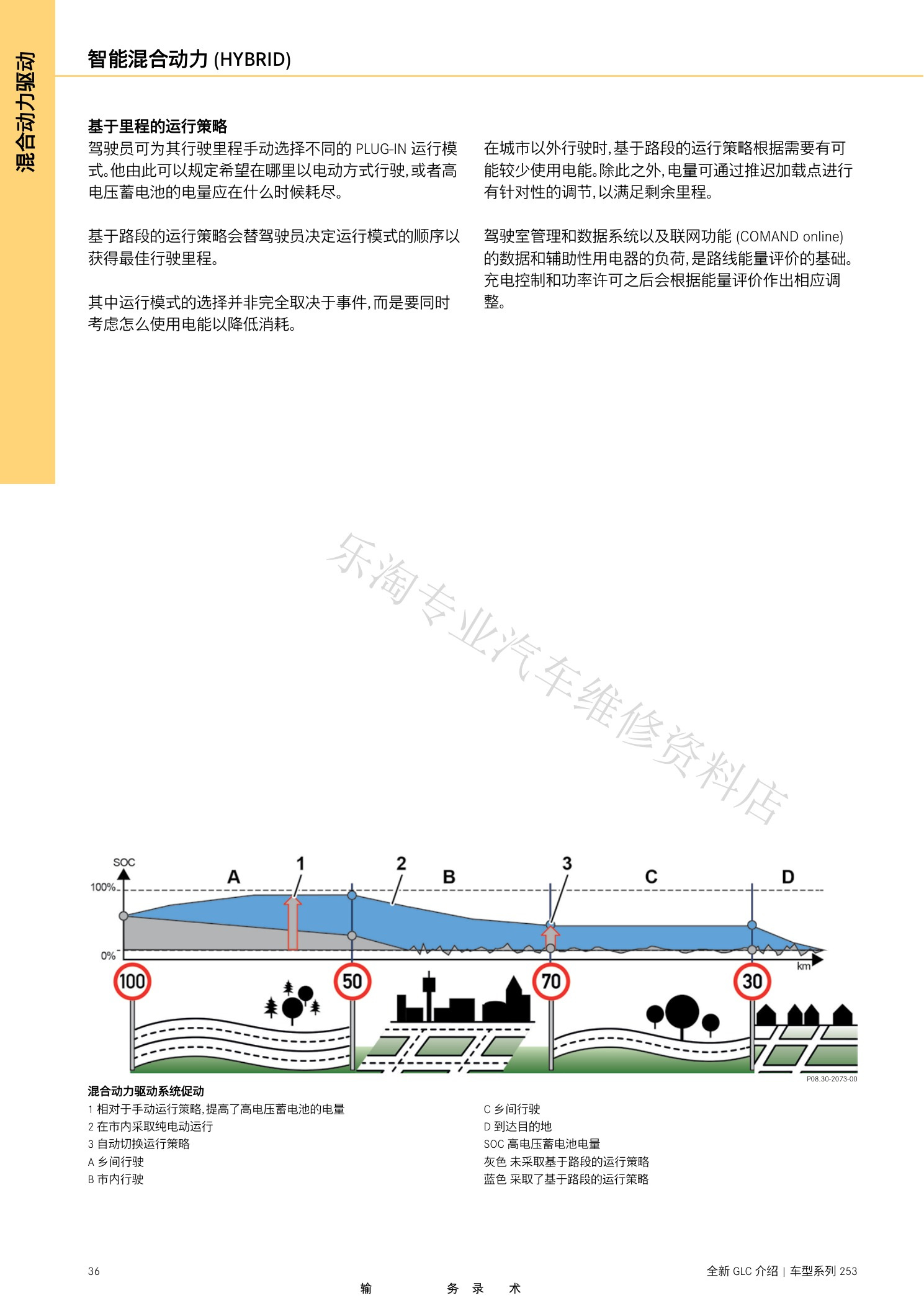

动力章节包含M274、OM651、冷却、排气和燃油系统，并详细介绍插电混动组件、智能运行策略、充电、应急解锁、7G-TRONIC、高压互锁和蓄电池保险。

X253 GLC维修介绍资料原第27页。

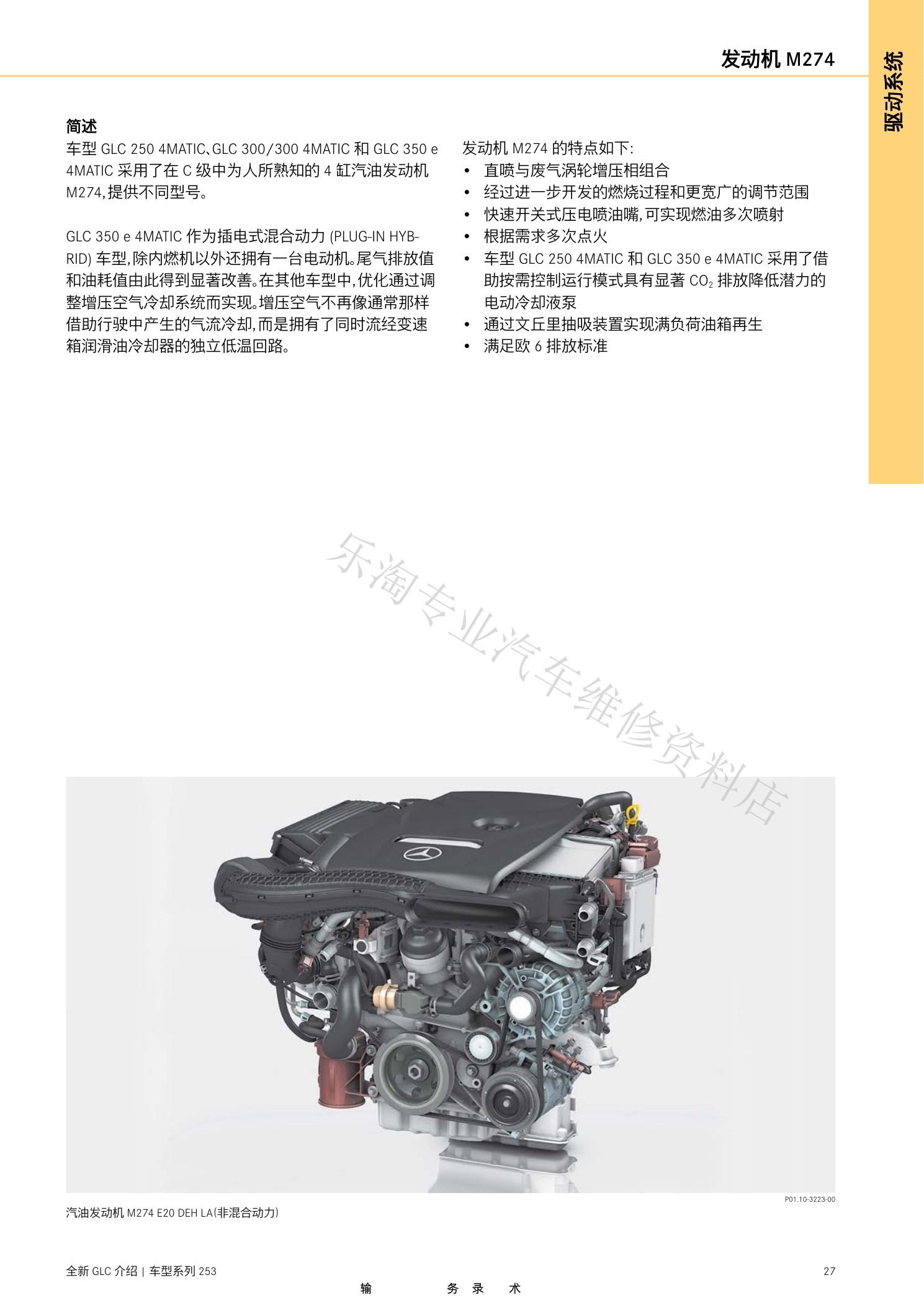

X253 GLC维修介绍资料原第28页。

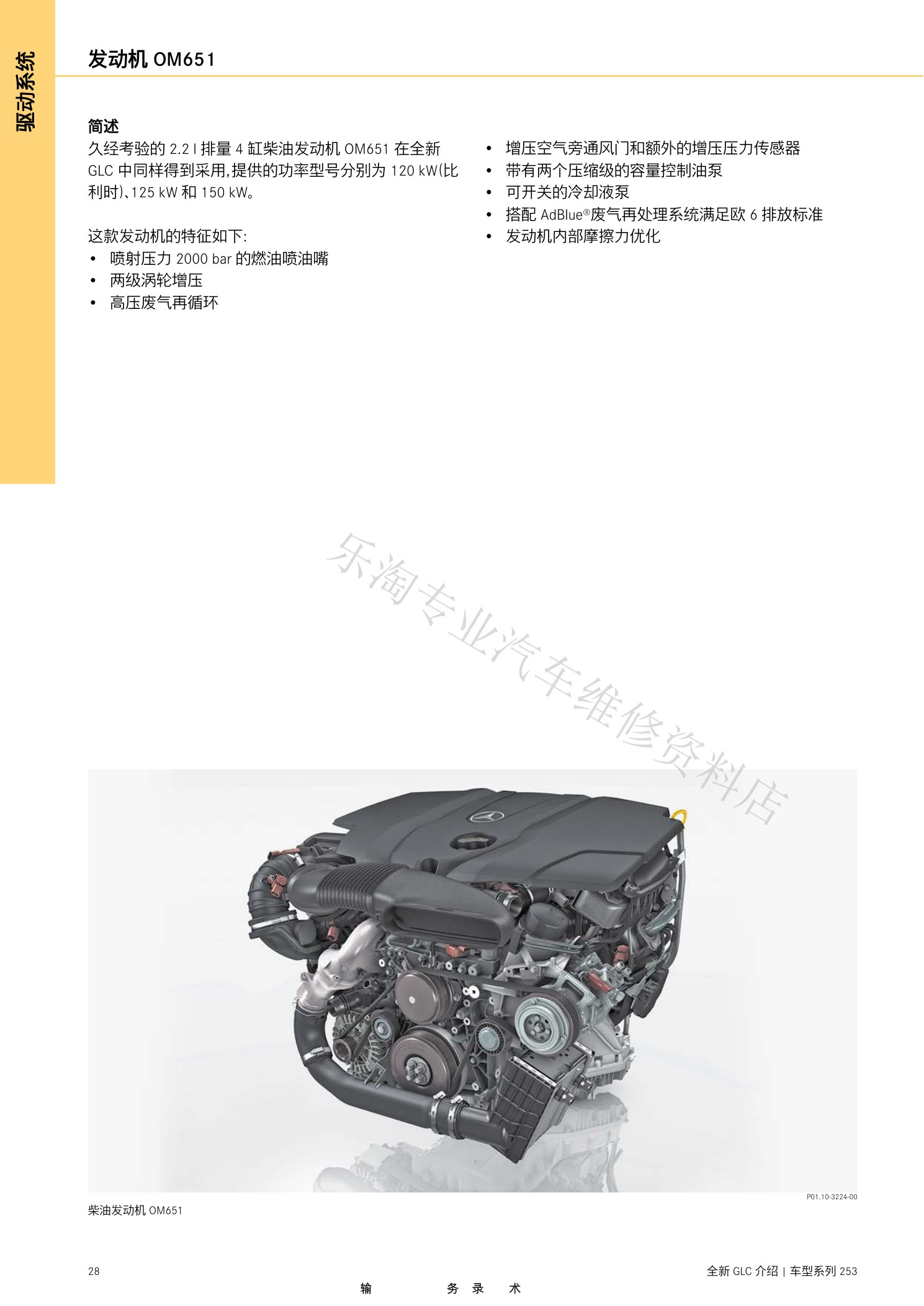

X253 GLC维修介绍资料原第29页。
X253 GLC维修介绍资料原第30页。

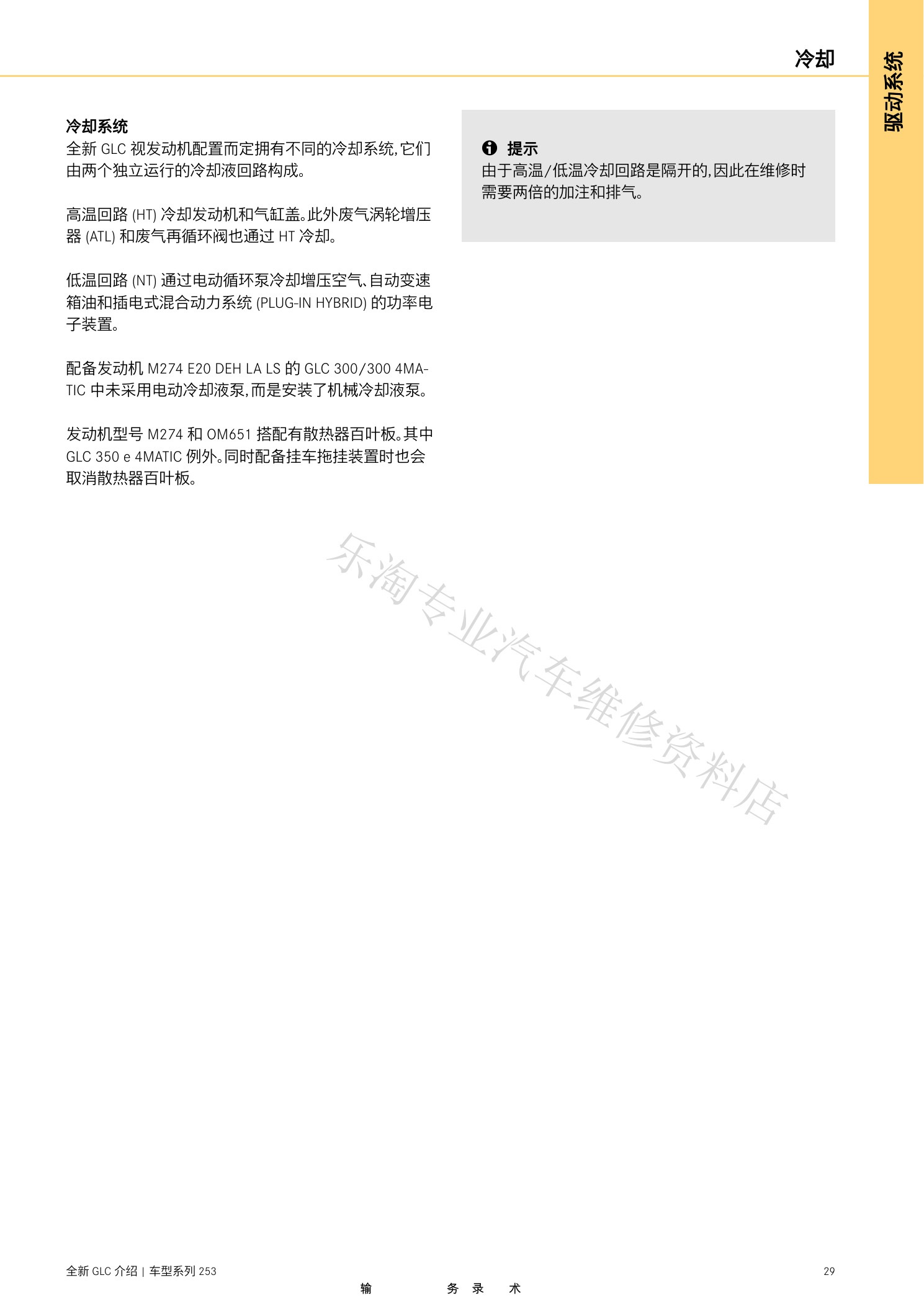

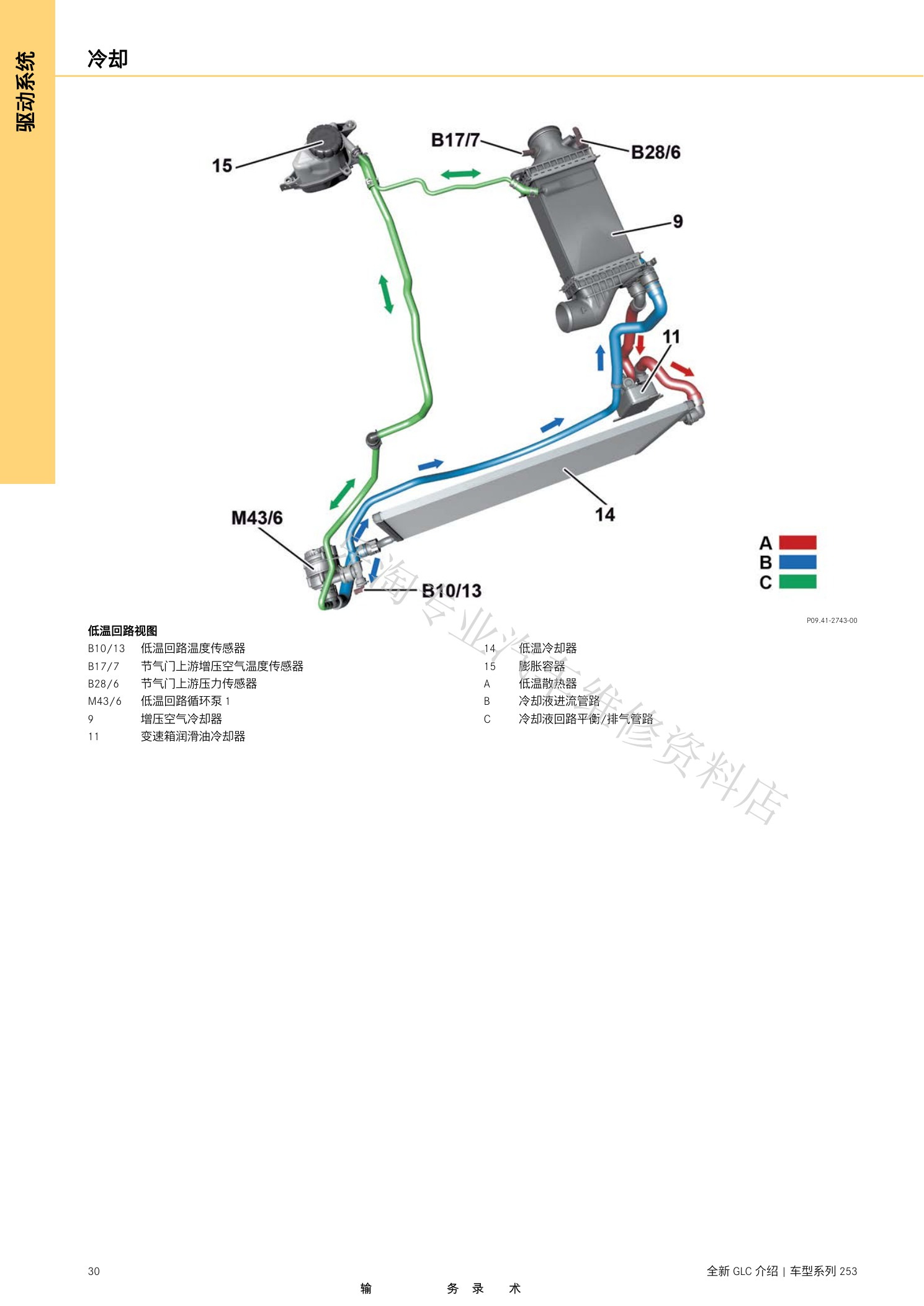

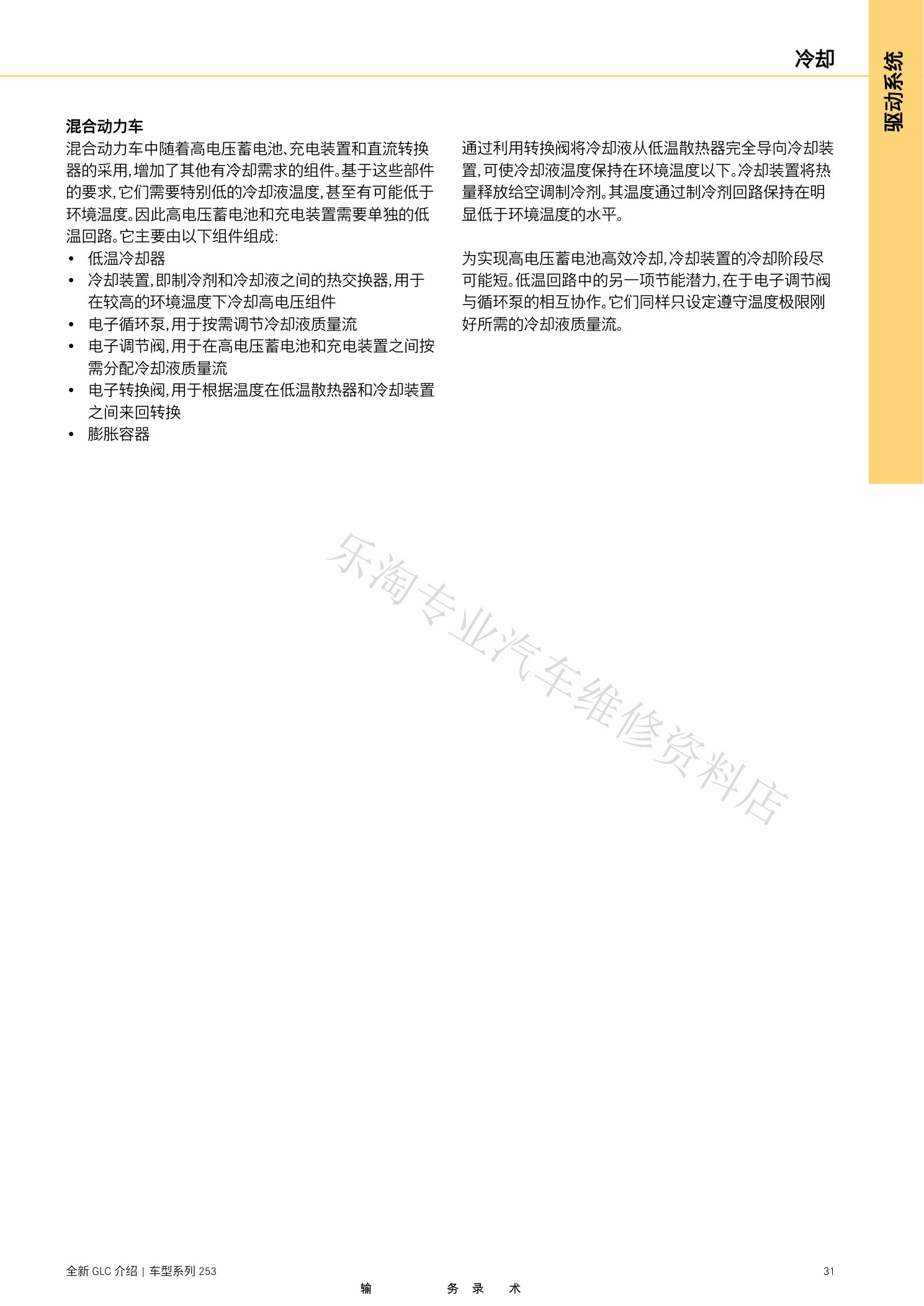

X253 GLC维修介绍资料原第31页。

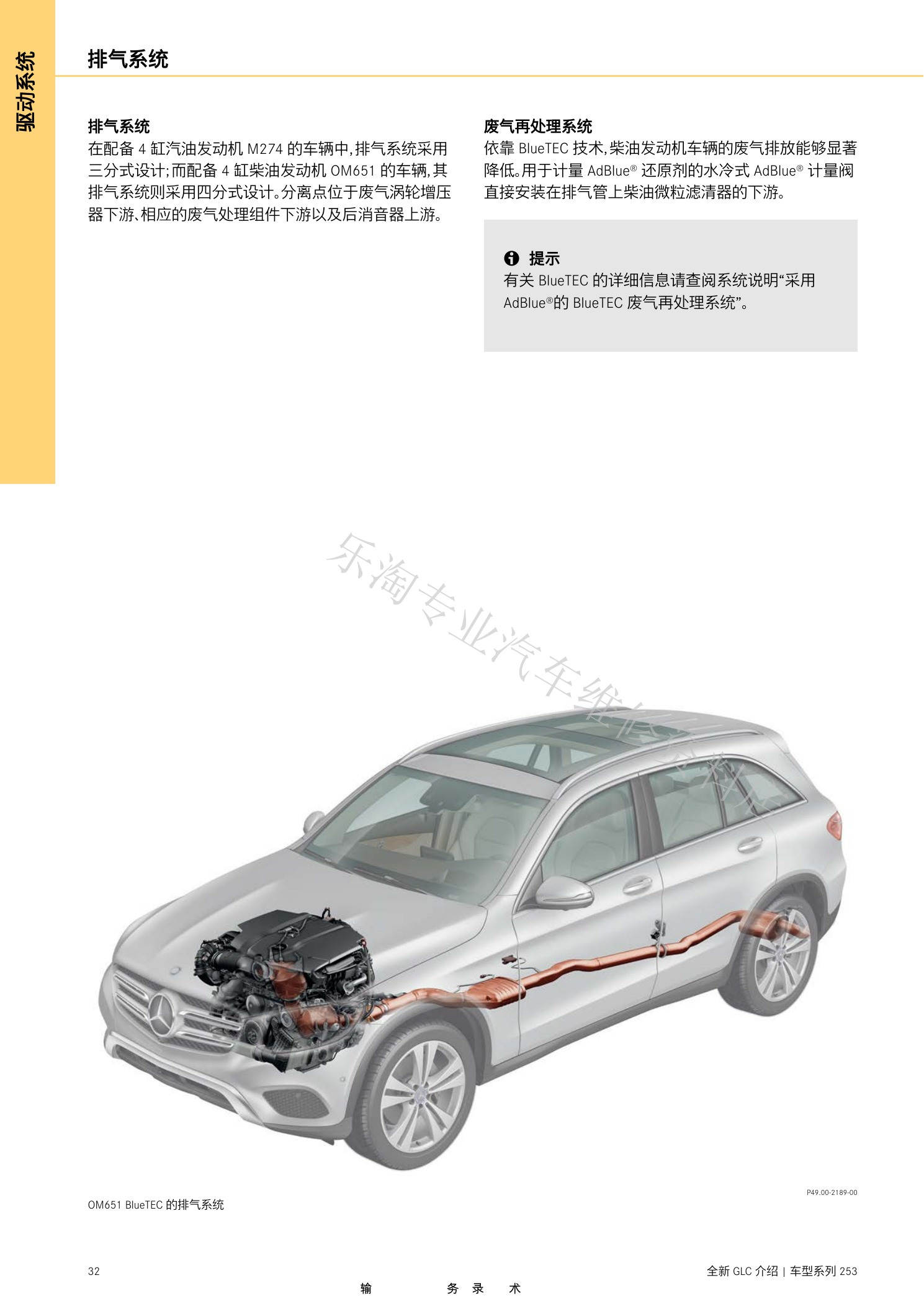

X253 GLC维修介绍资料原第32页。
X253 GLC维修介绍资料原第33页。

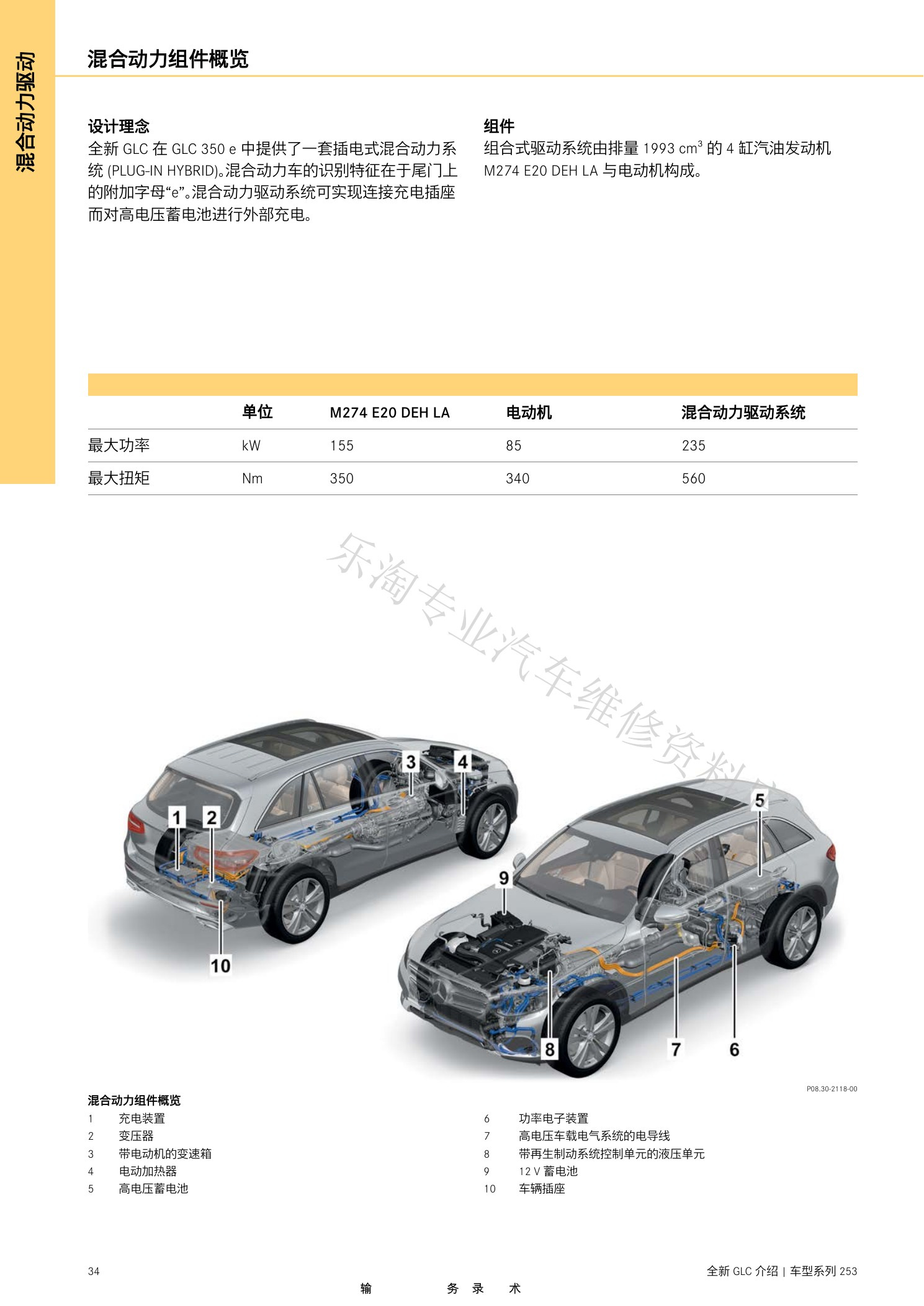

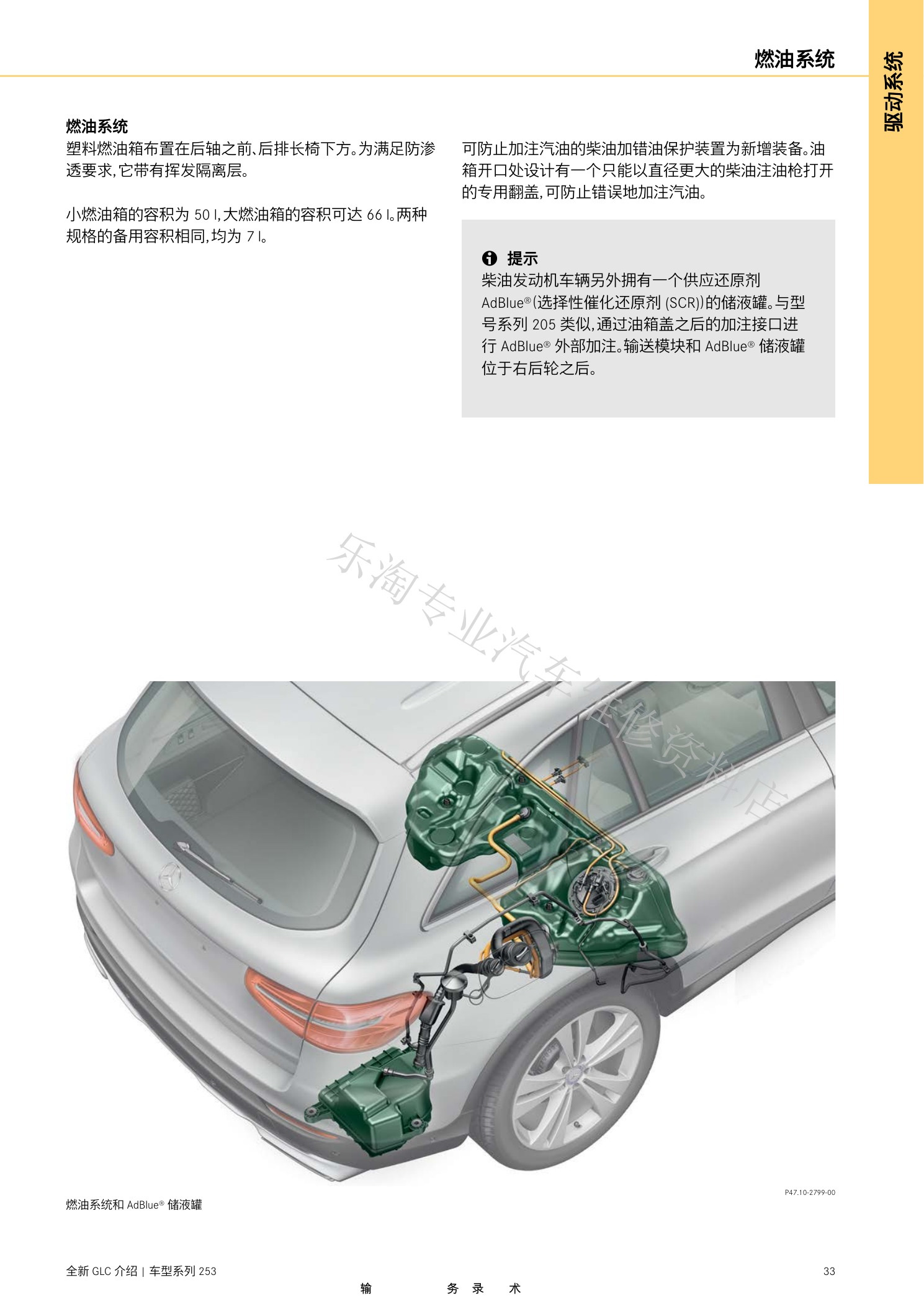

X253 GLC维修介绍资料原第34页。

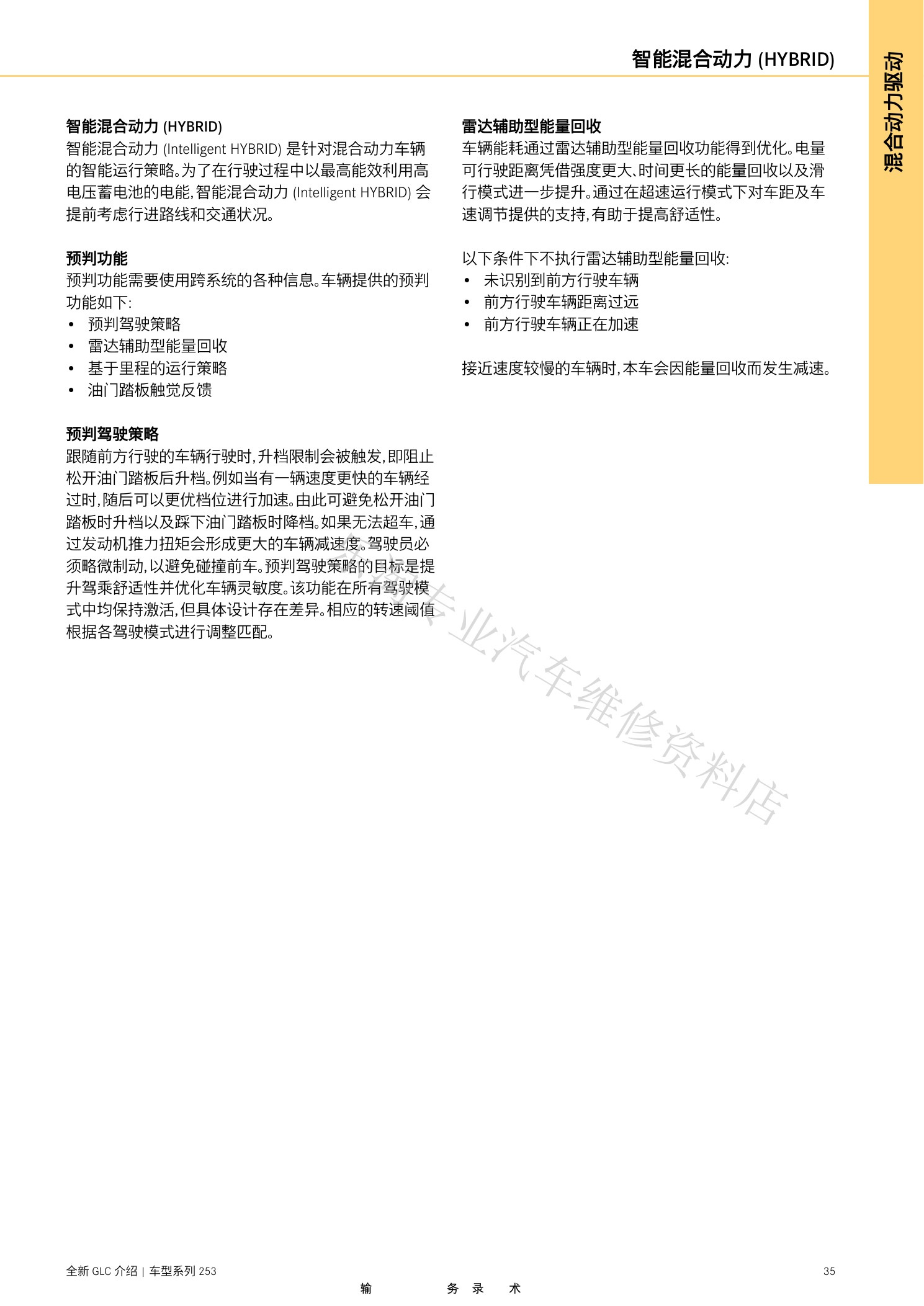

X253 GLC维修介绍资料原第35页。
X253 GLC维修介绍资料原第36页。
X253 GLC维修介绍资料原第37页。

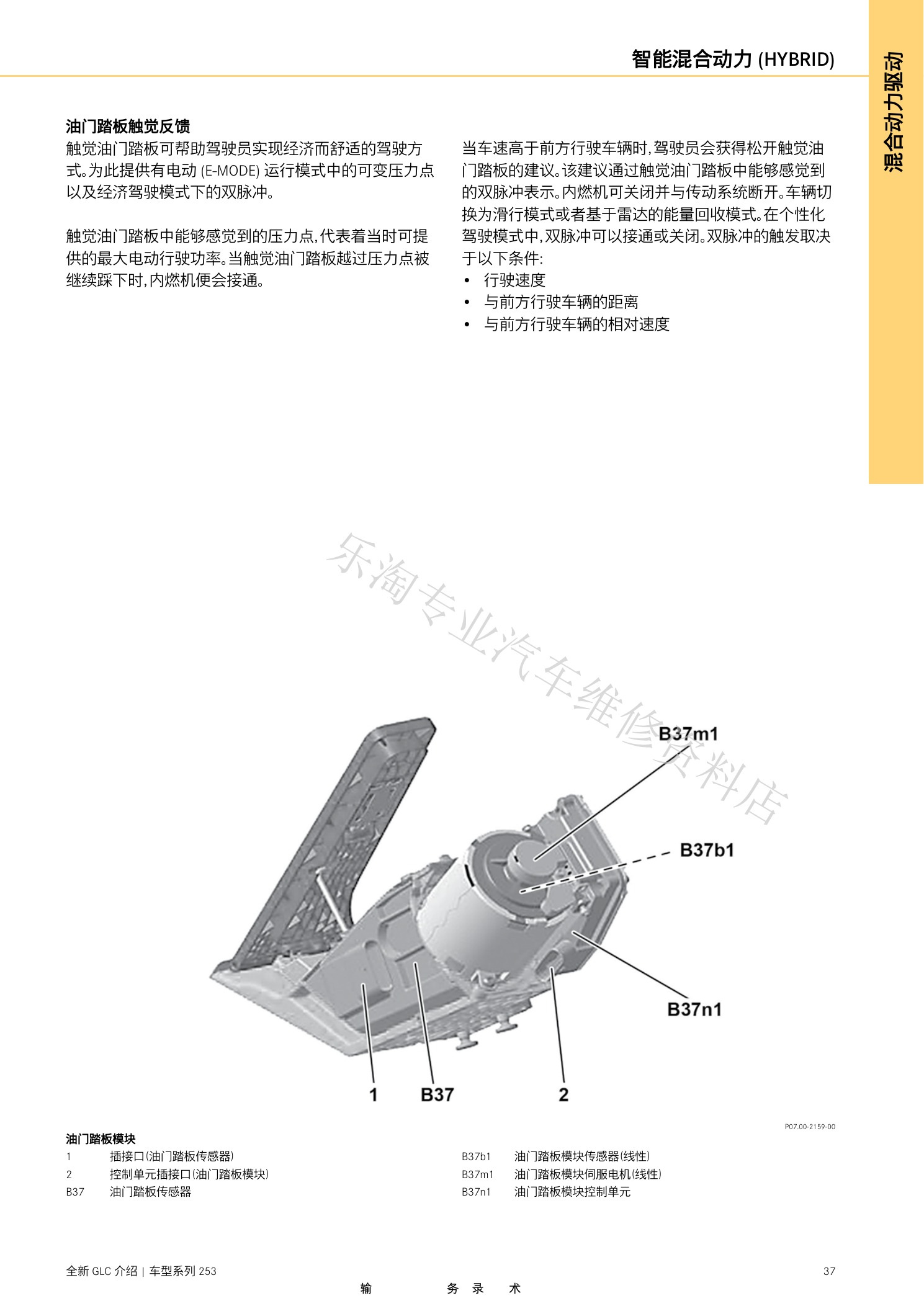

X253 GLC维修介绍资料原第38页。

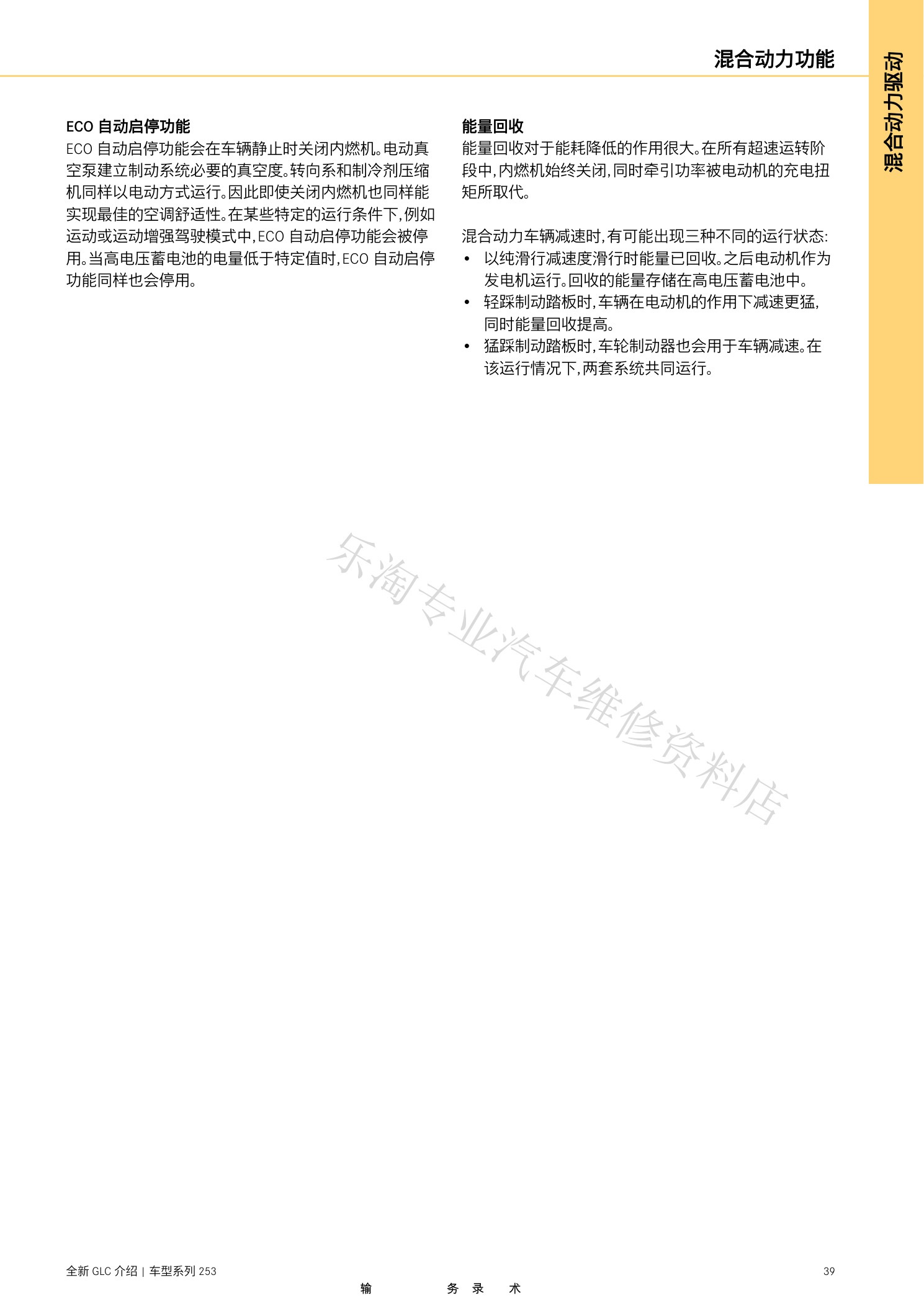

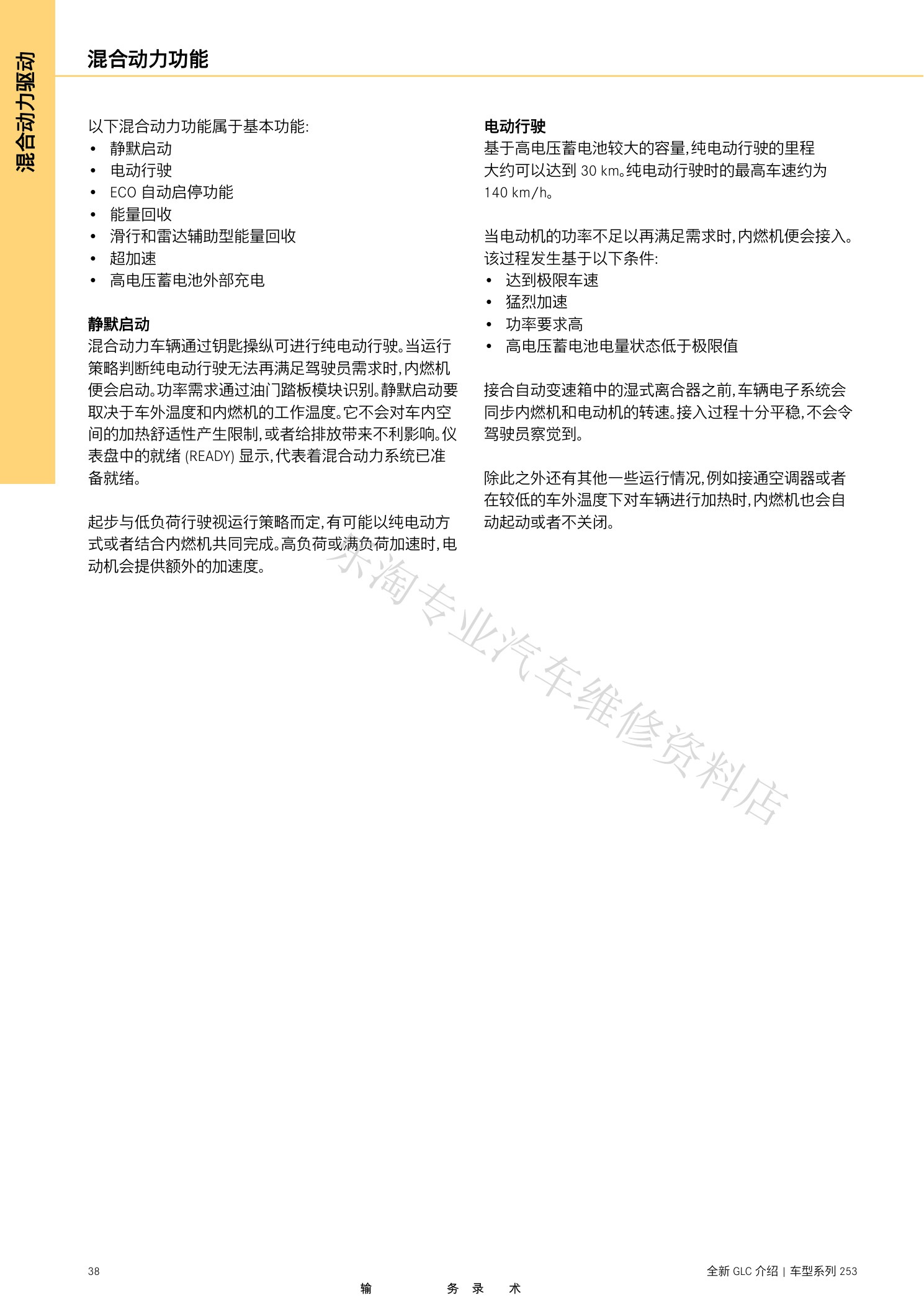

X253 GLC维修介绍资料原第39页。
X253 GLC维修介绍资料原第40页。

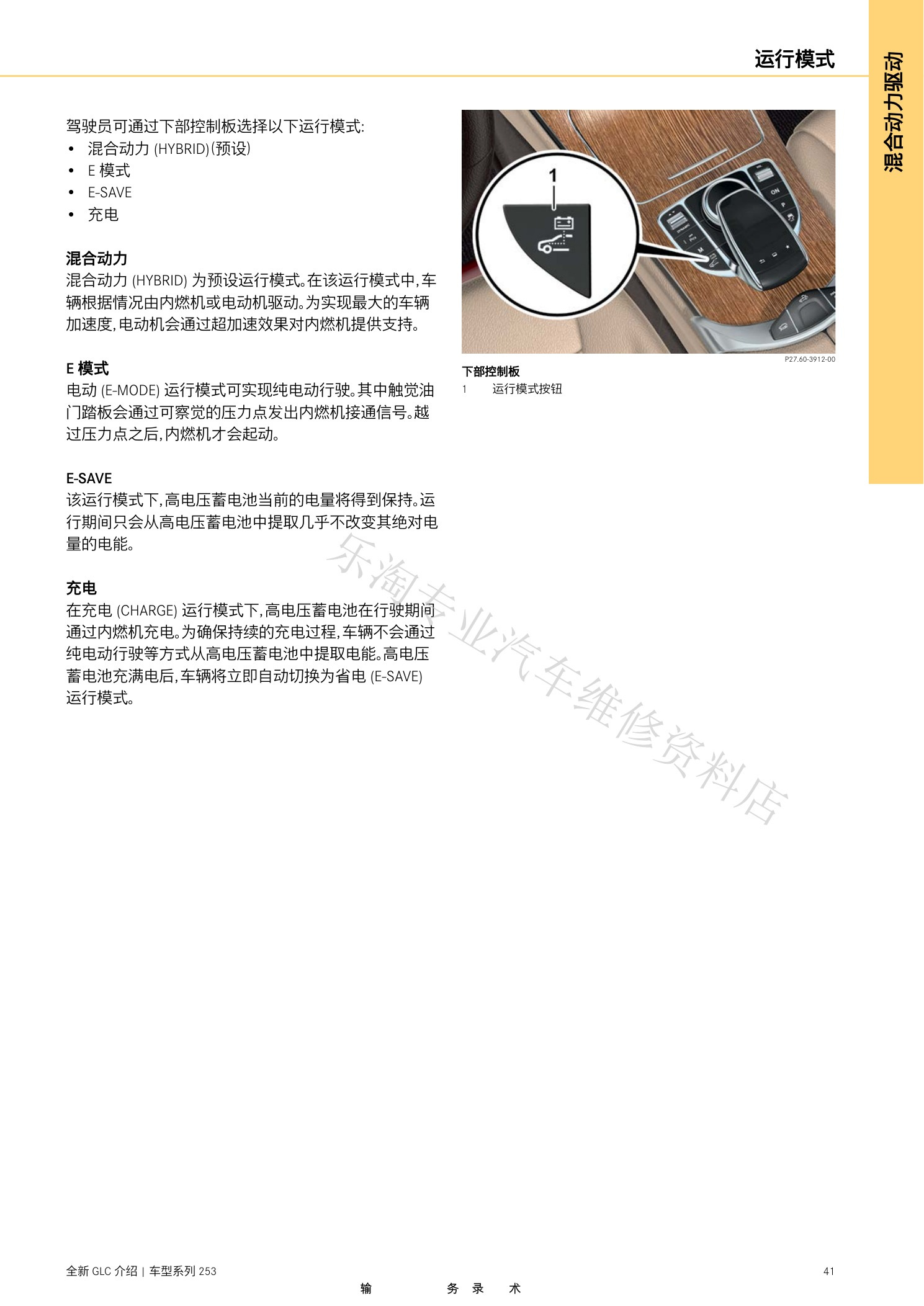

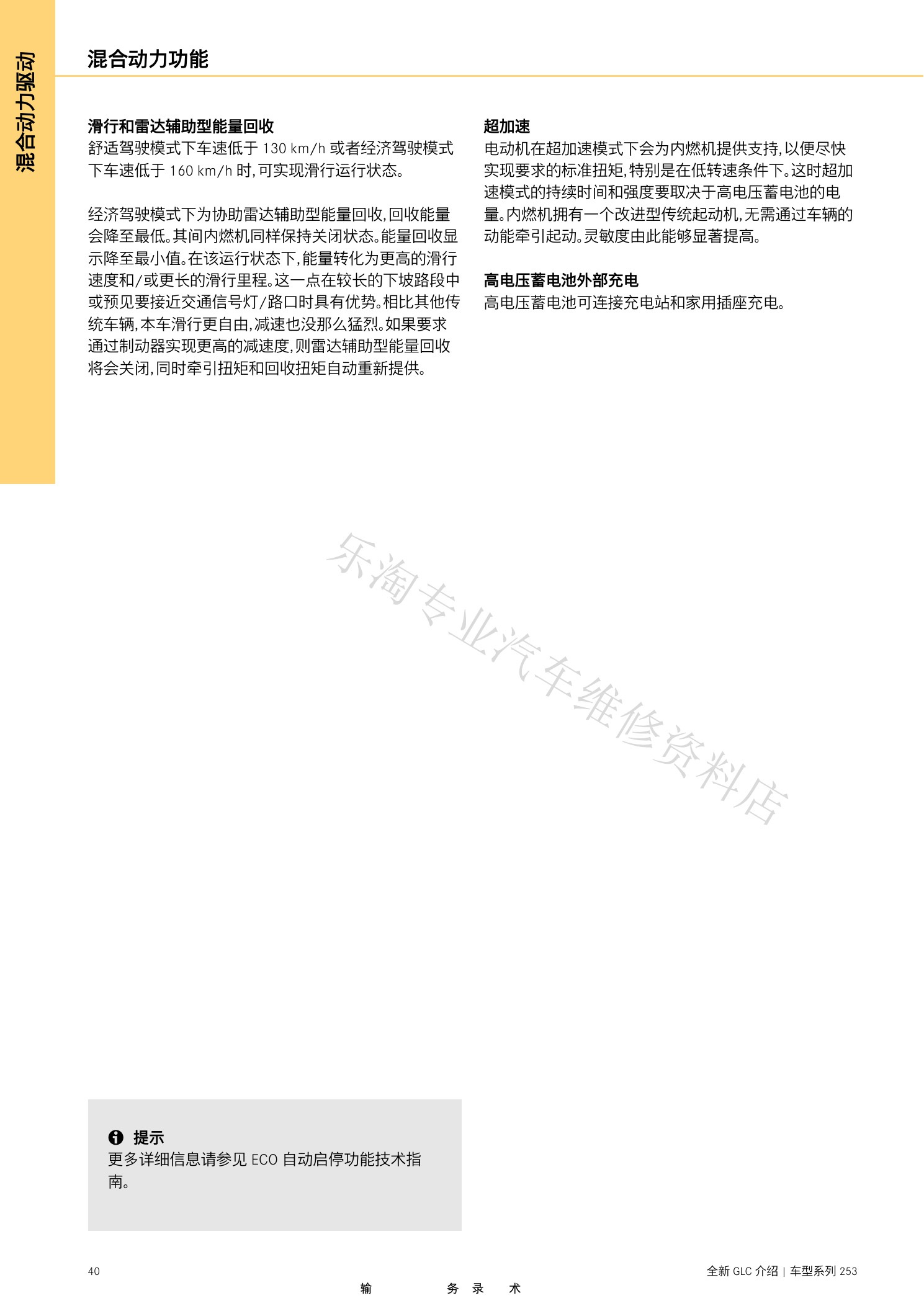

X253 GLC维修介绍资料原第41页。

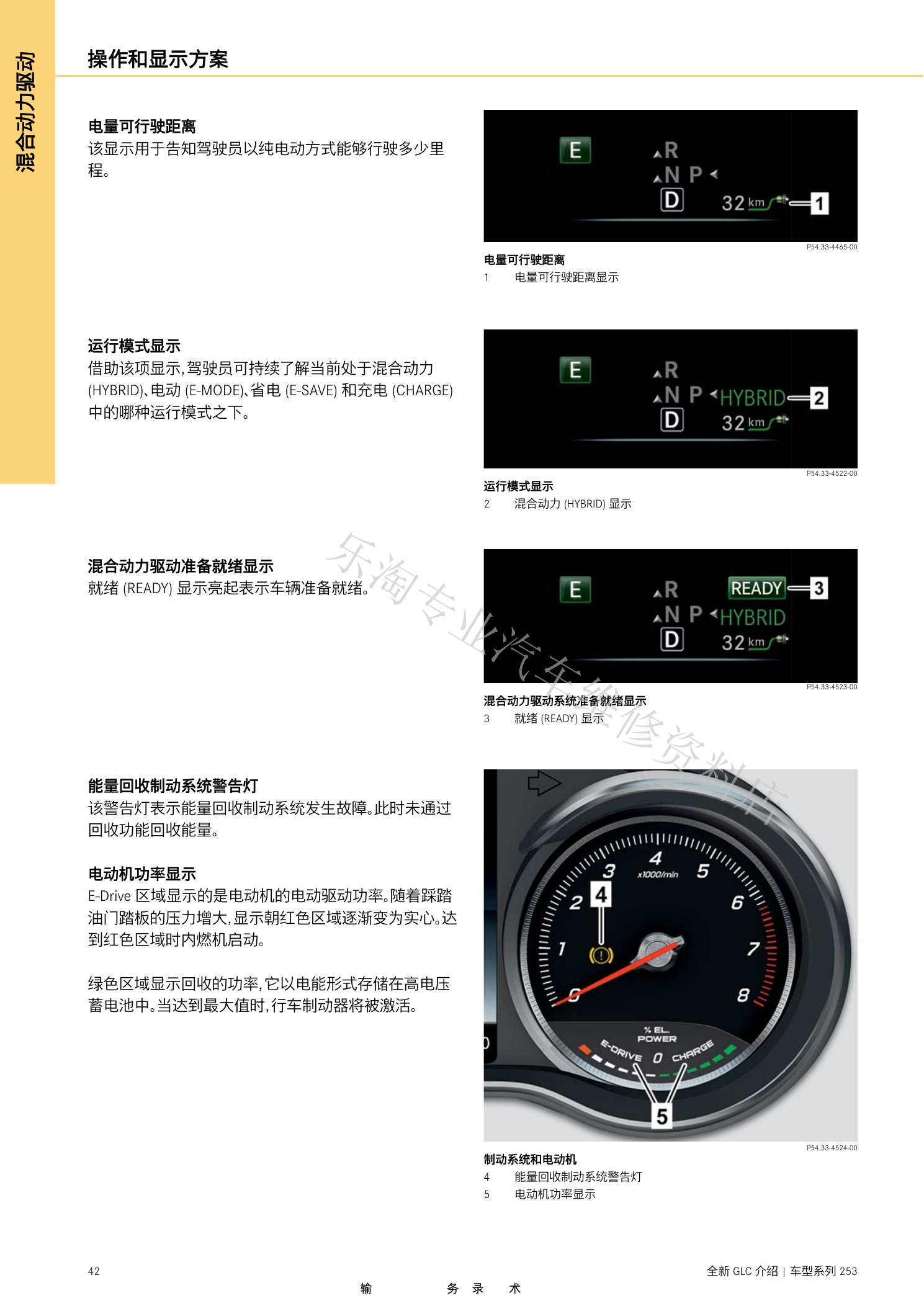

X253 GLC维修介绍资料原第42页。

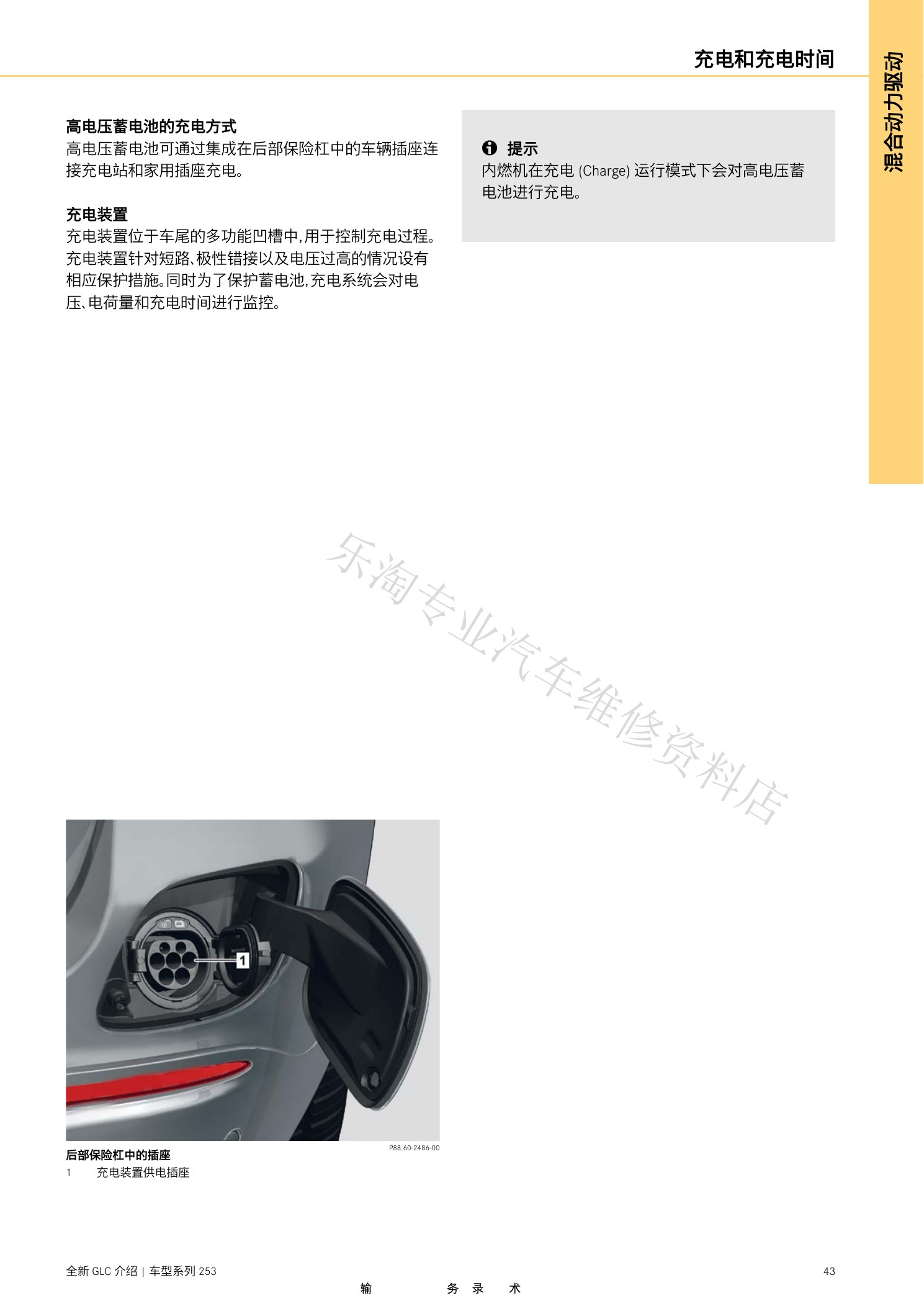

X253 GLC维修介绍资料原第43页。
X253 GLC维修介绍资料原第44页。

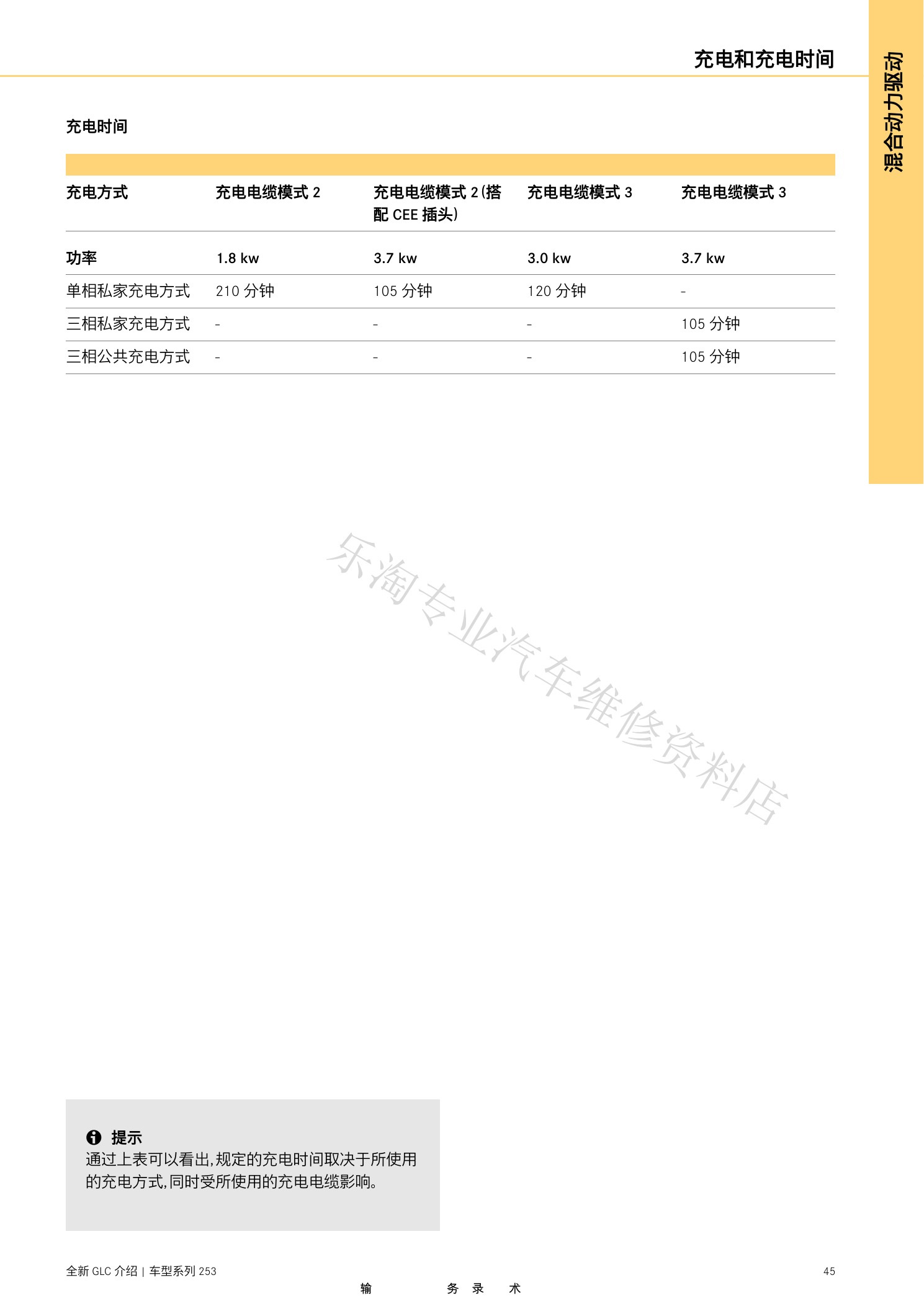

X253 GLC维修介绍资料原第45页。

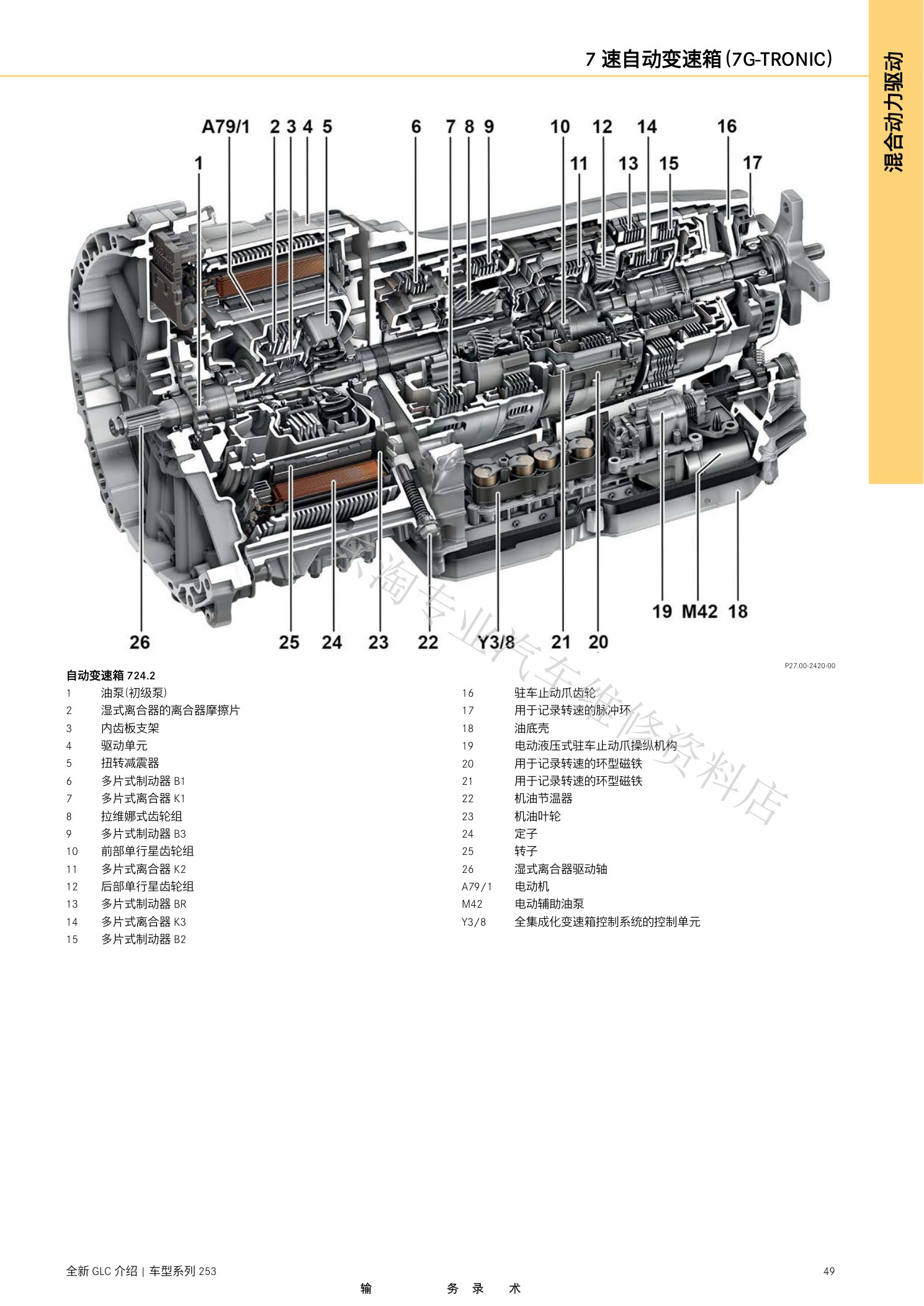

X253 GLC维修介绍资料原第46页。

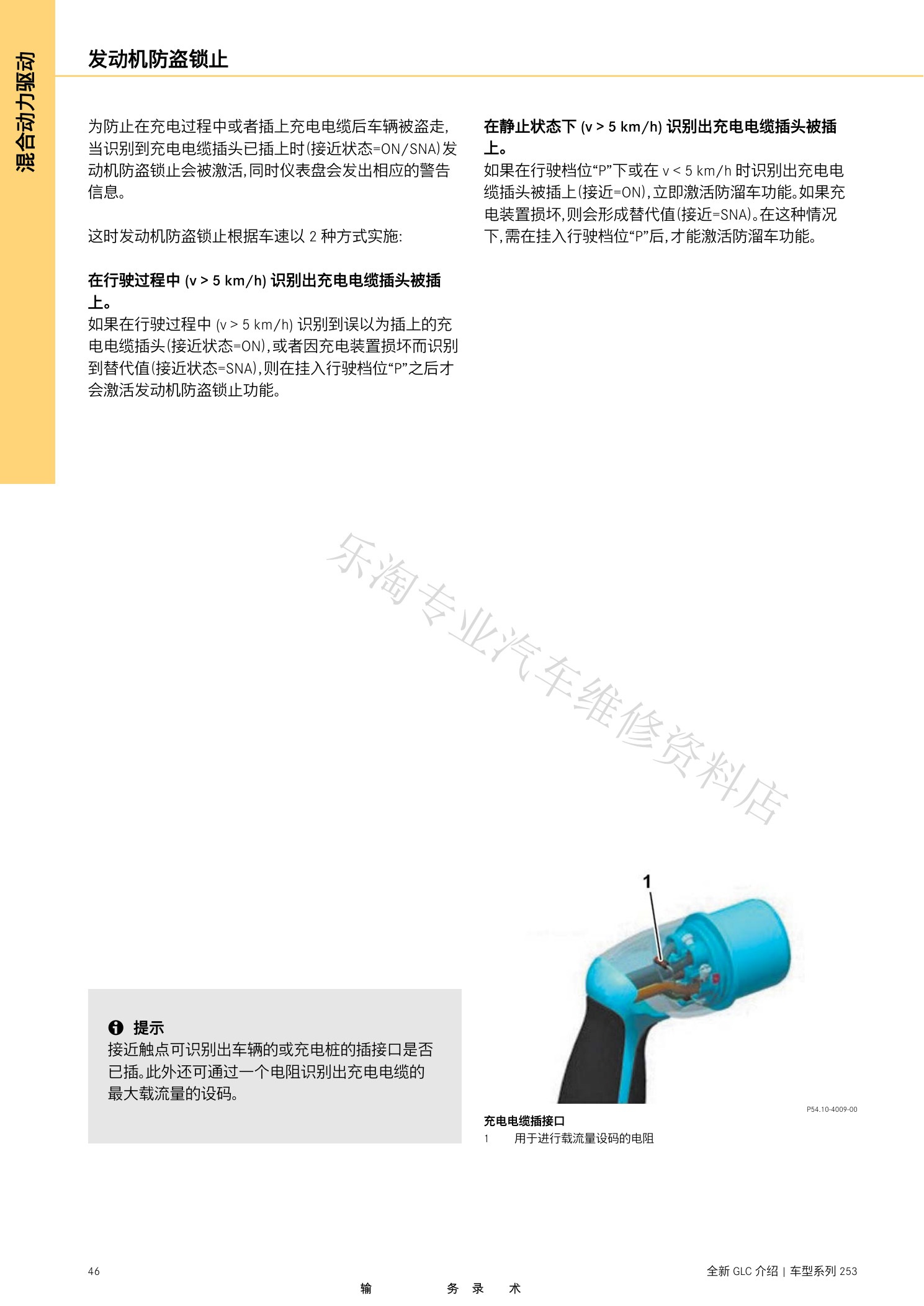

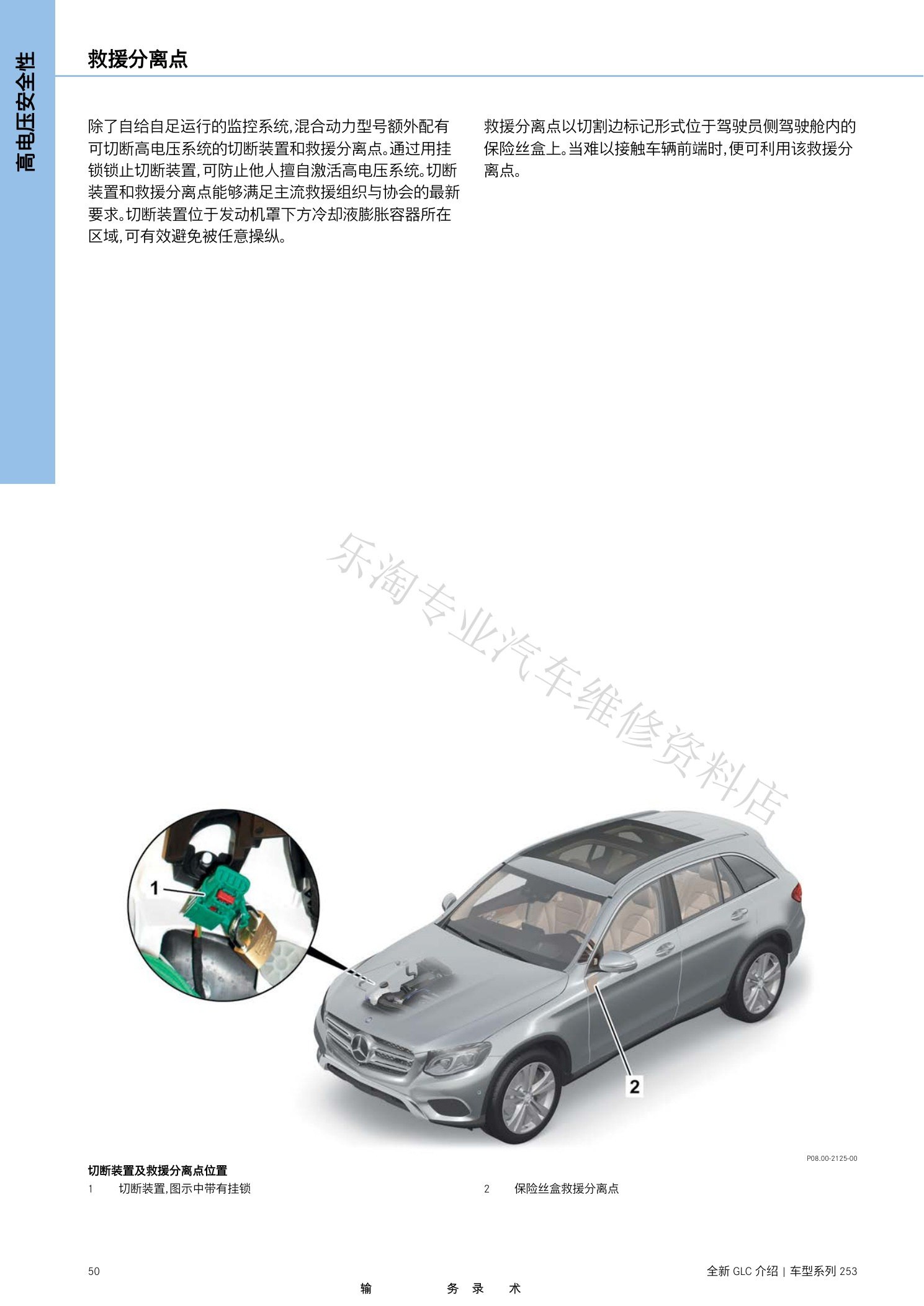

X253 GLC维修介绍资料原第47页。

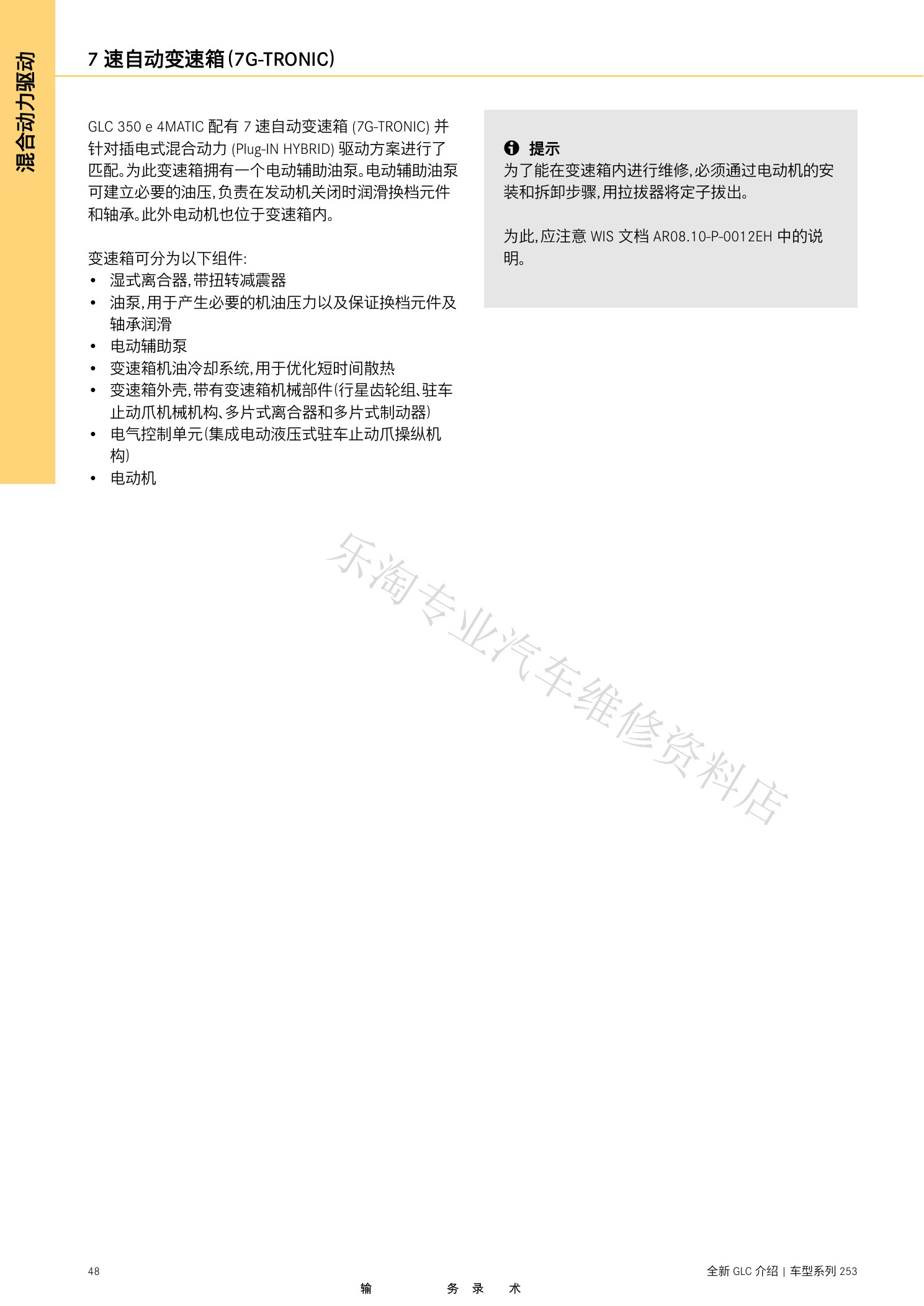

X253 GLC维修介绍资料原第48页。

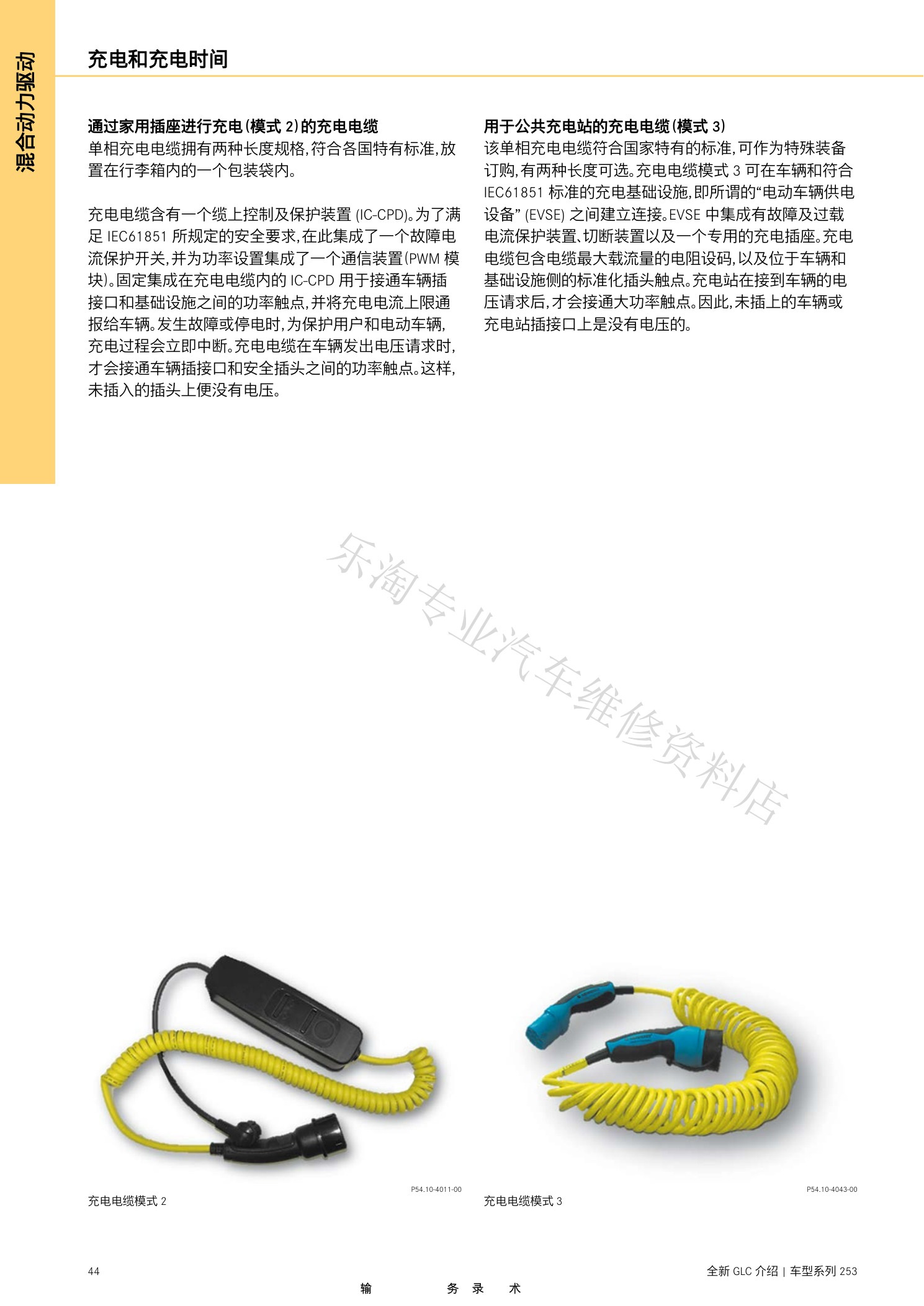

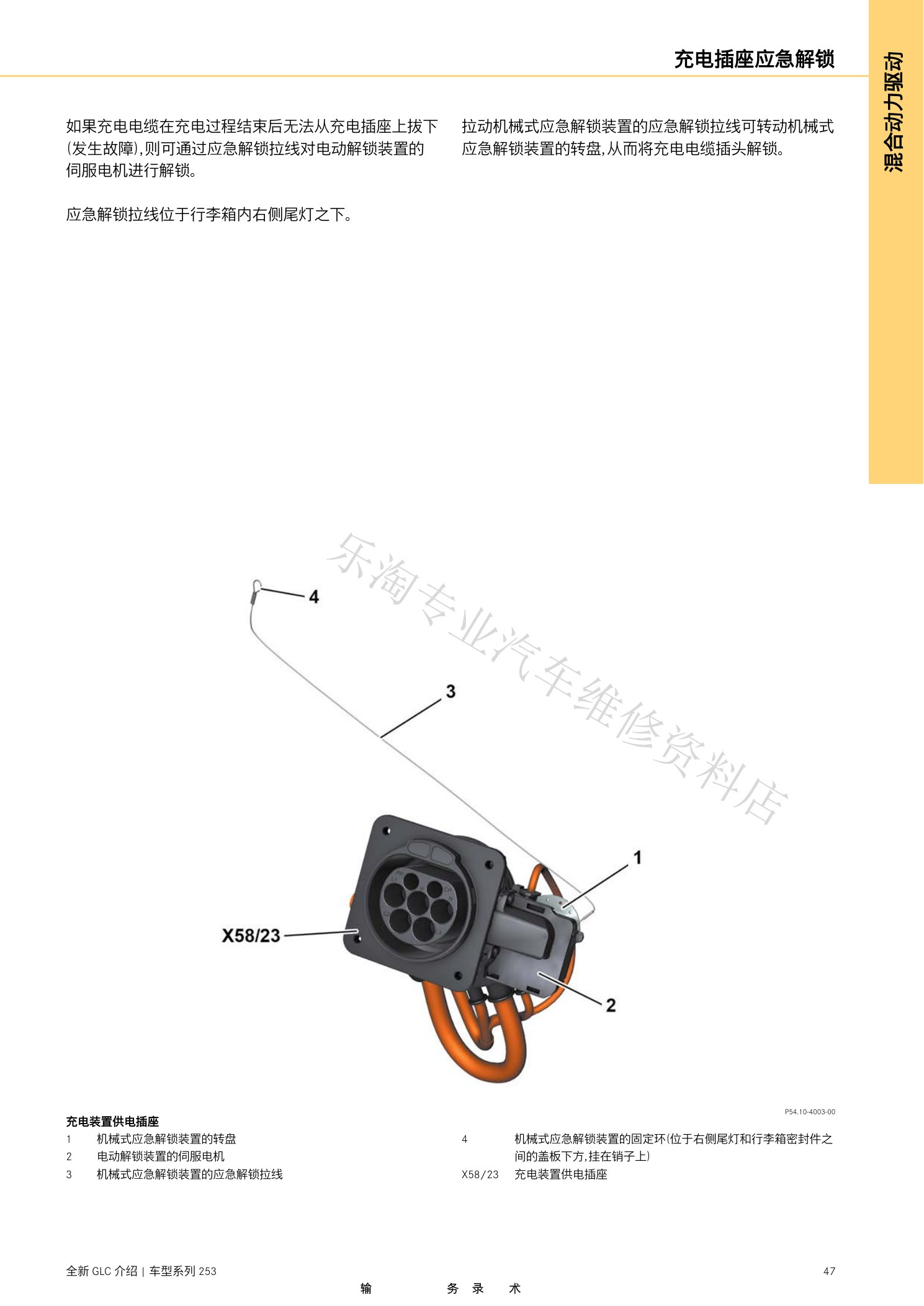

X253 GLC维修介绍资料原第49页。
X253 GLC维修介绍资料原第50页。

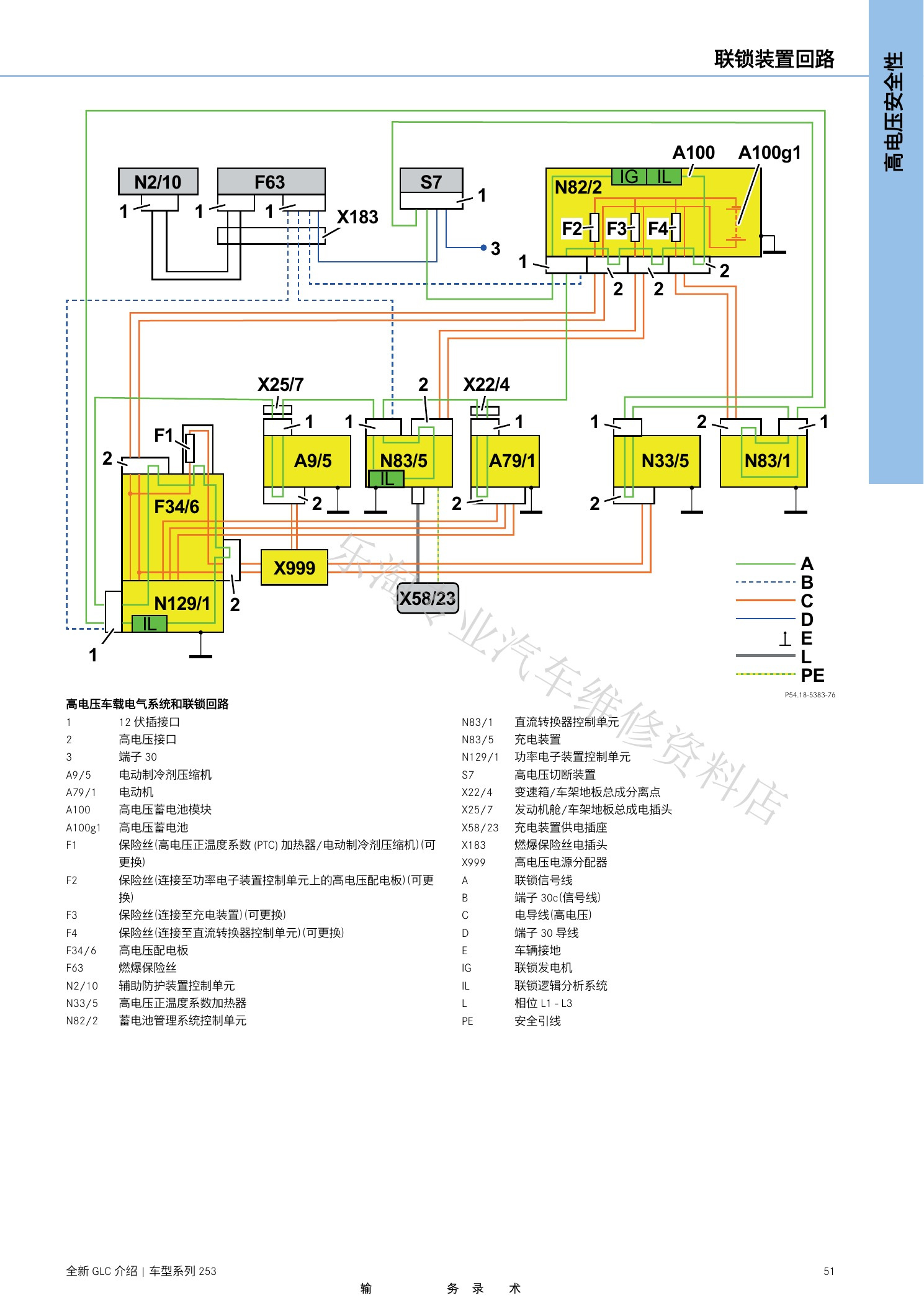

X253 GLC维修介绍资料原第51页。

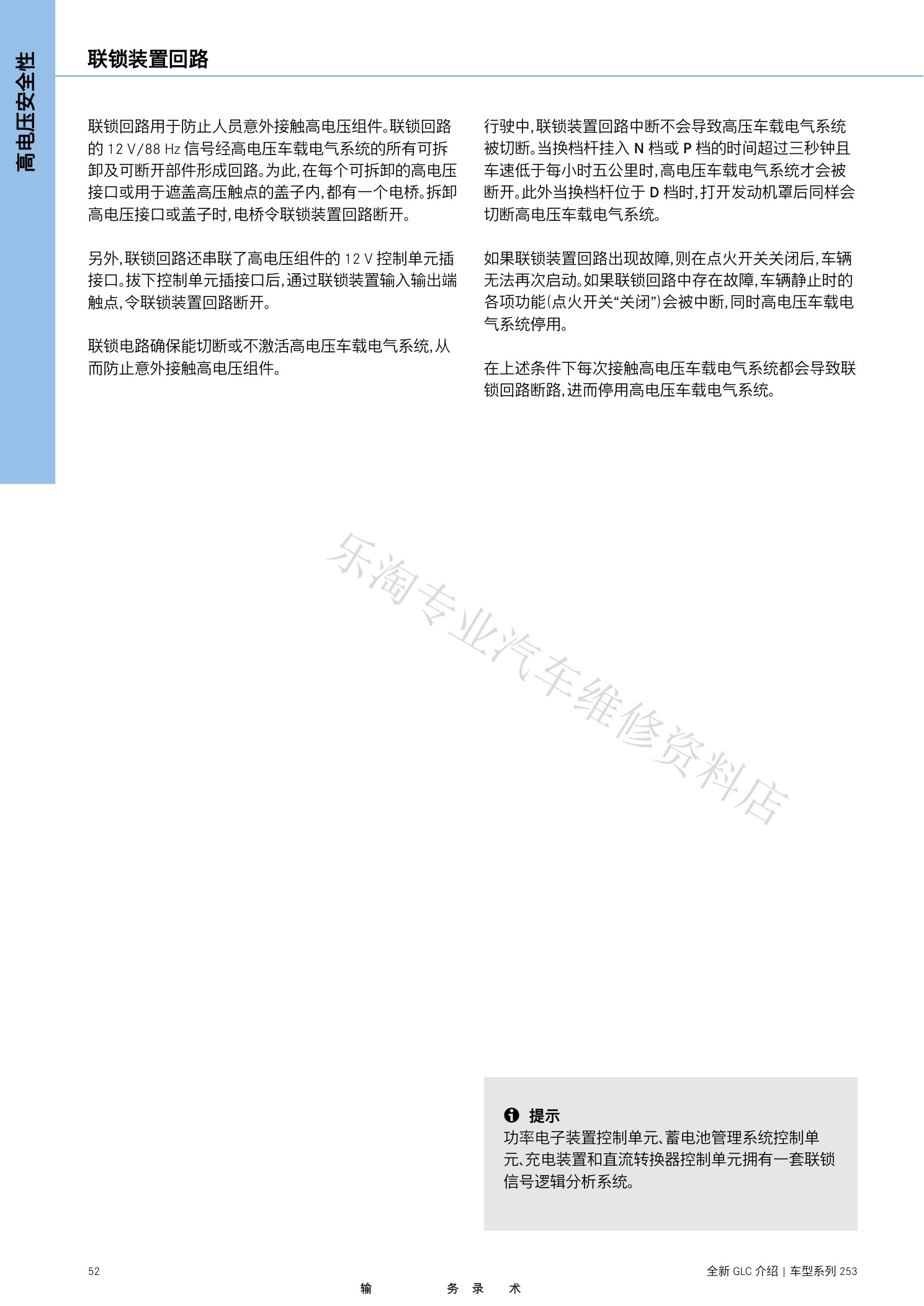

X253 GLC维修介绍资料原第52页。

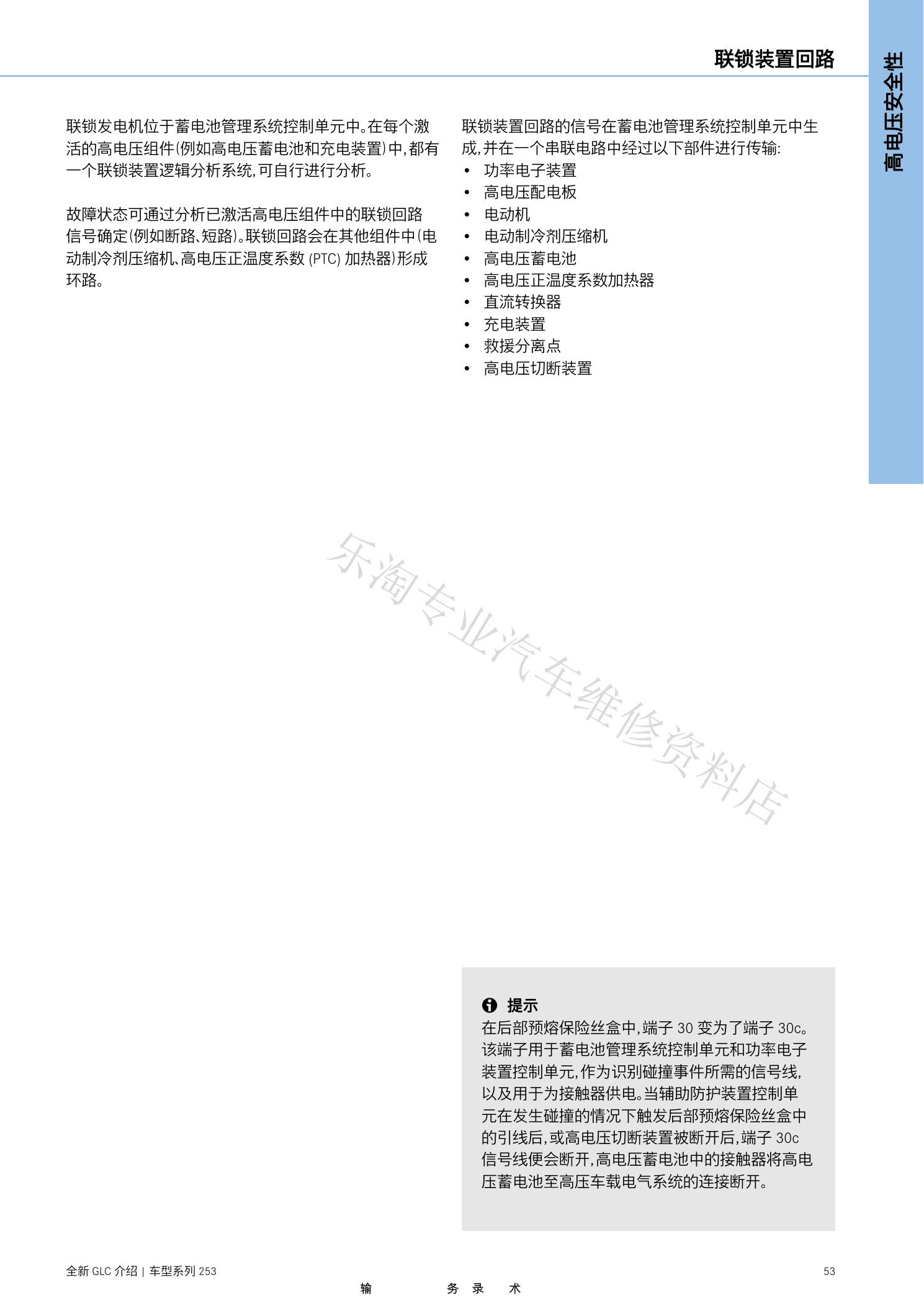

X253 GLC维修介绍资料原第53页。

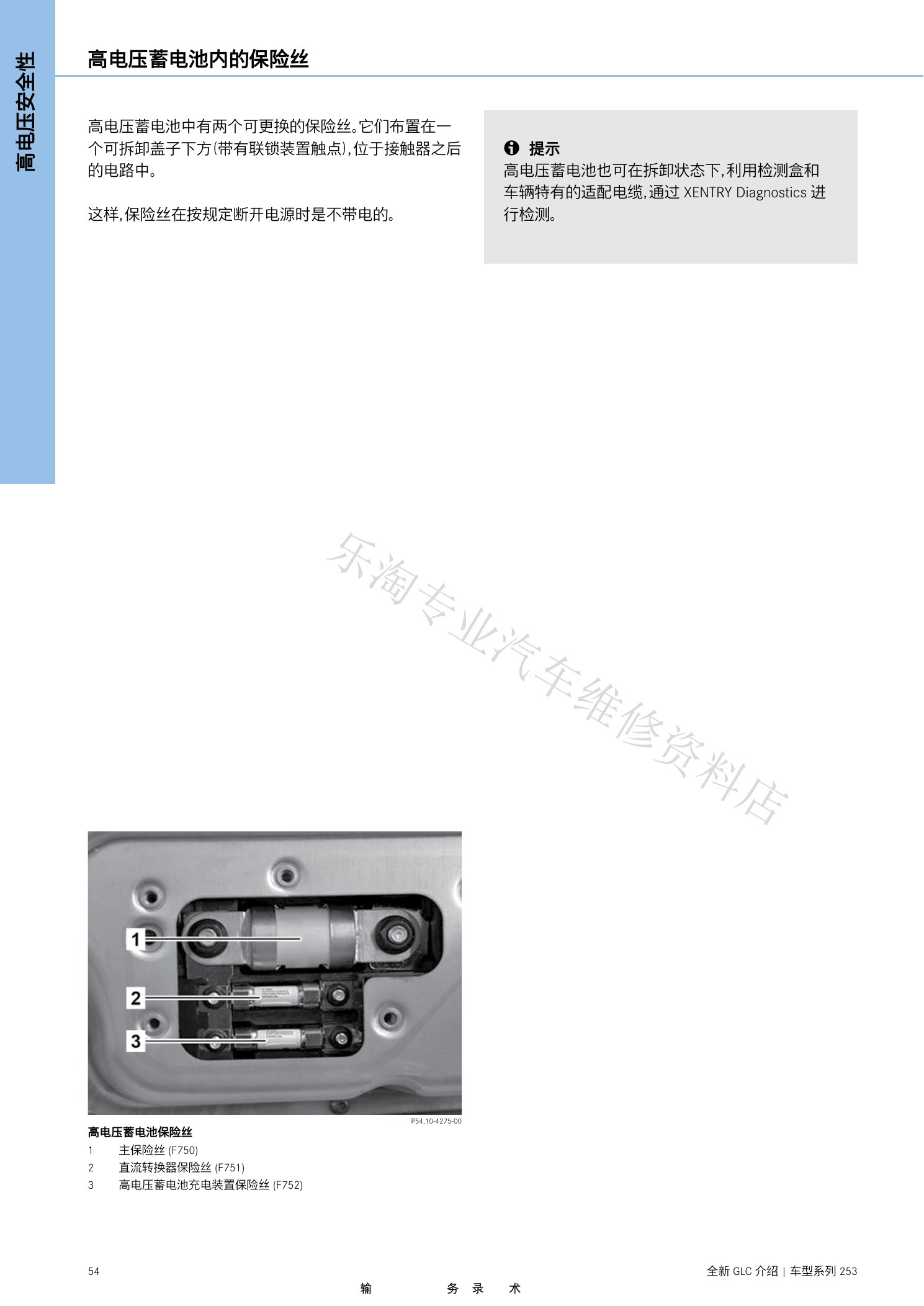

X253 GLC维修介绍资料原第54页。
X253 GLC维修介绍资料原第55页。

四、9G-TRONIC、4MATIC与底盘

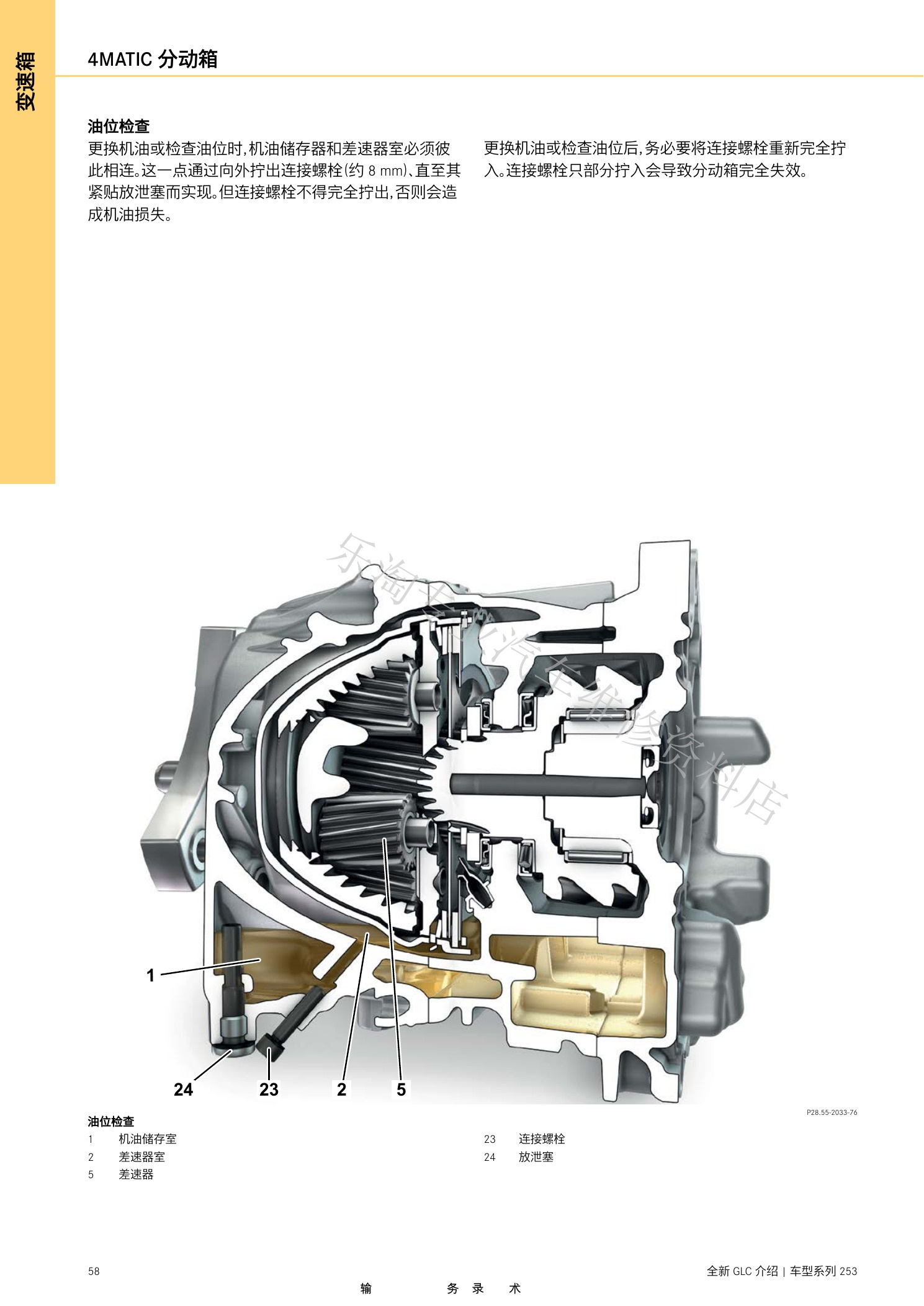

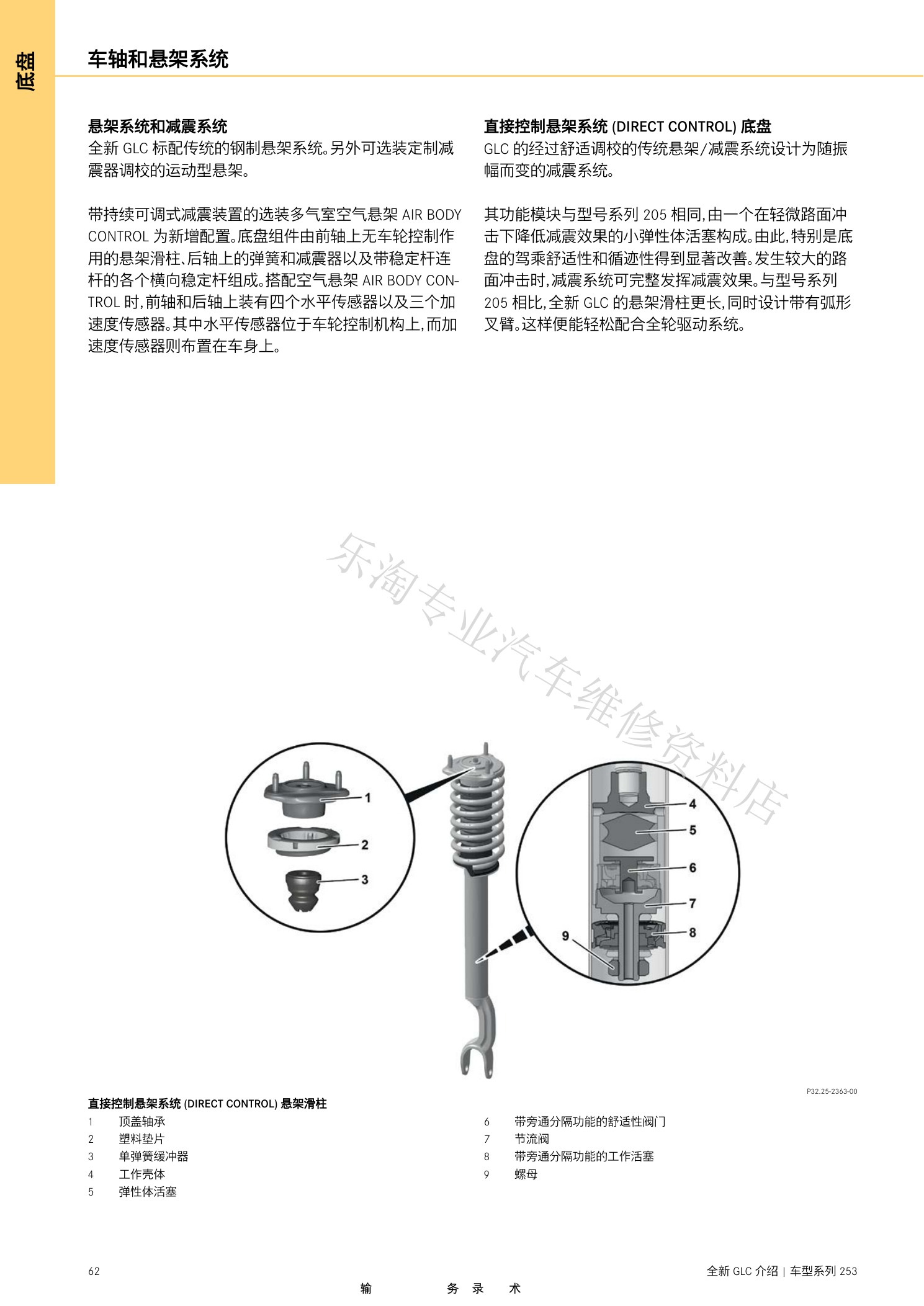

变速箱和底盘章节涵盖9G-TRONIC、分动箱、前轴差速器、车轴悬架、DYNAMIC SELECT、后轴差速器、转向、制动与轮胎。

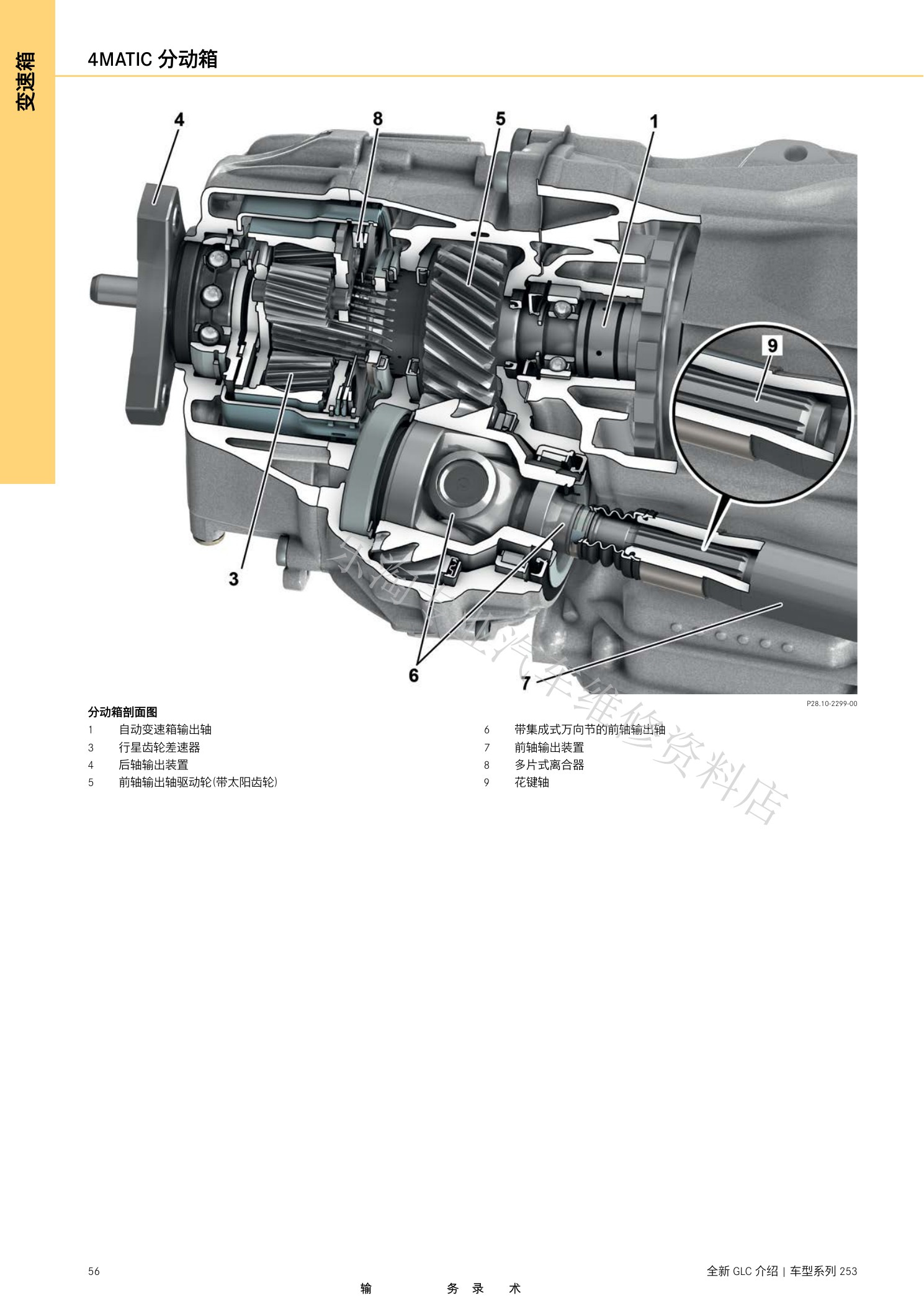

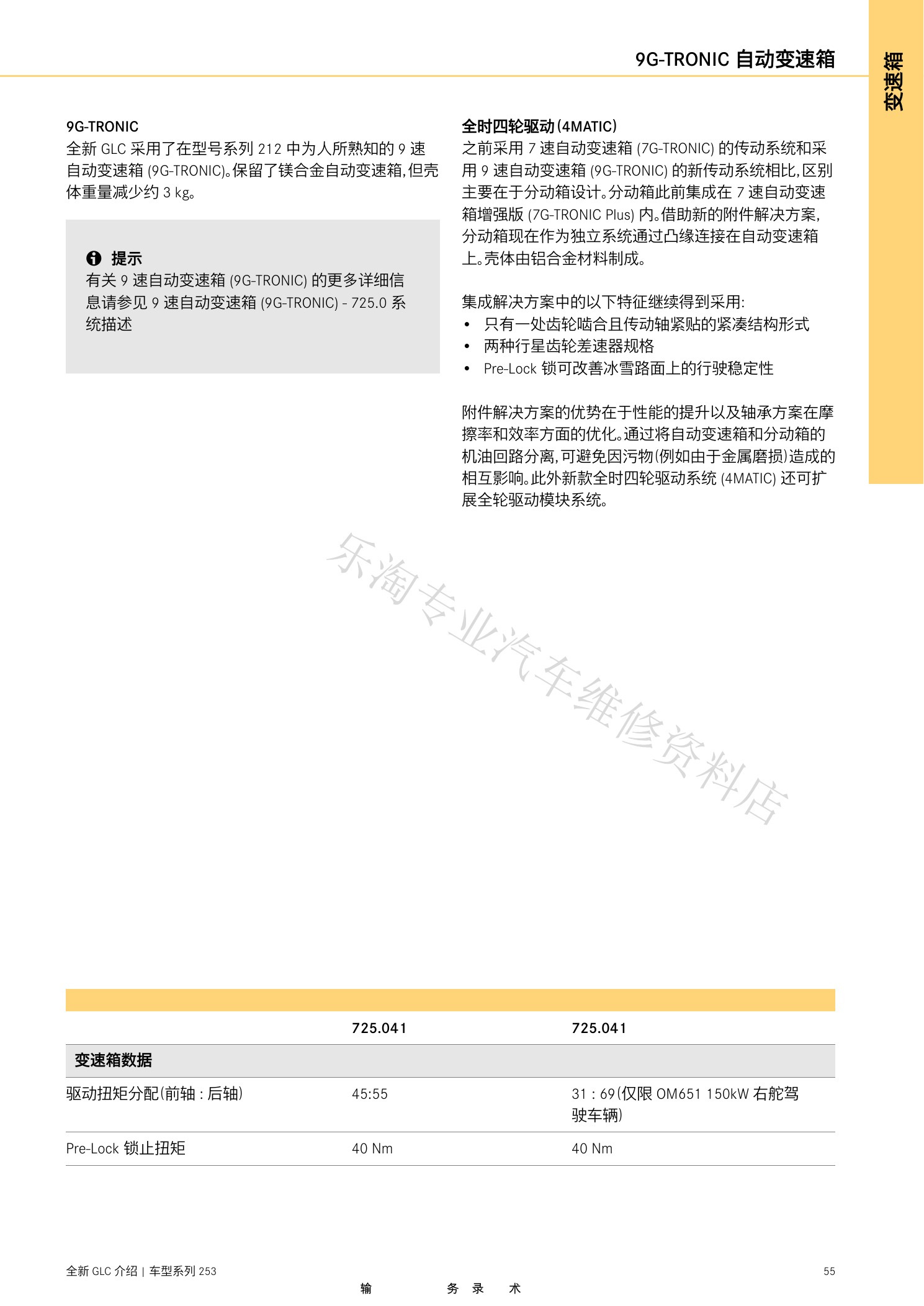

X253 GLC维修介绍资料原第56页。
X253 GLC维修介绍资料原第57页。
X253 GLC维修介绍资料原第58页。
X253 GLC维修介绍资料原第59页。
X253 GLC维修介绍资料原第60页。

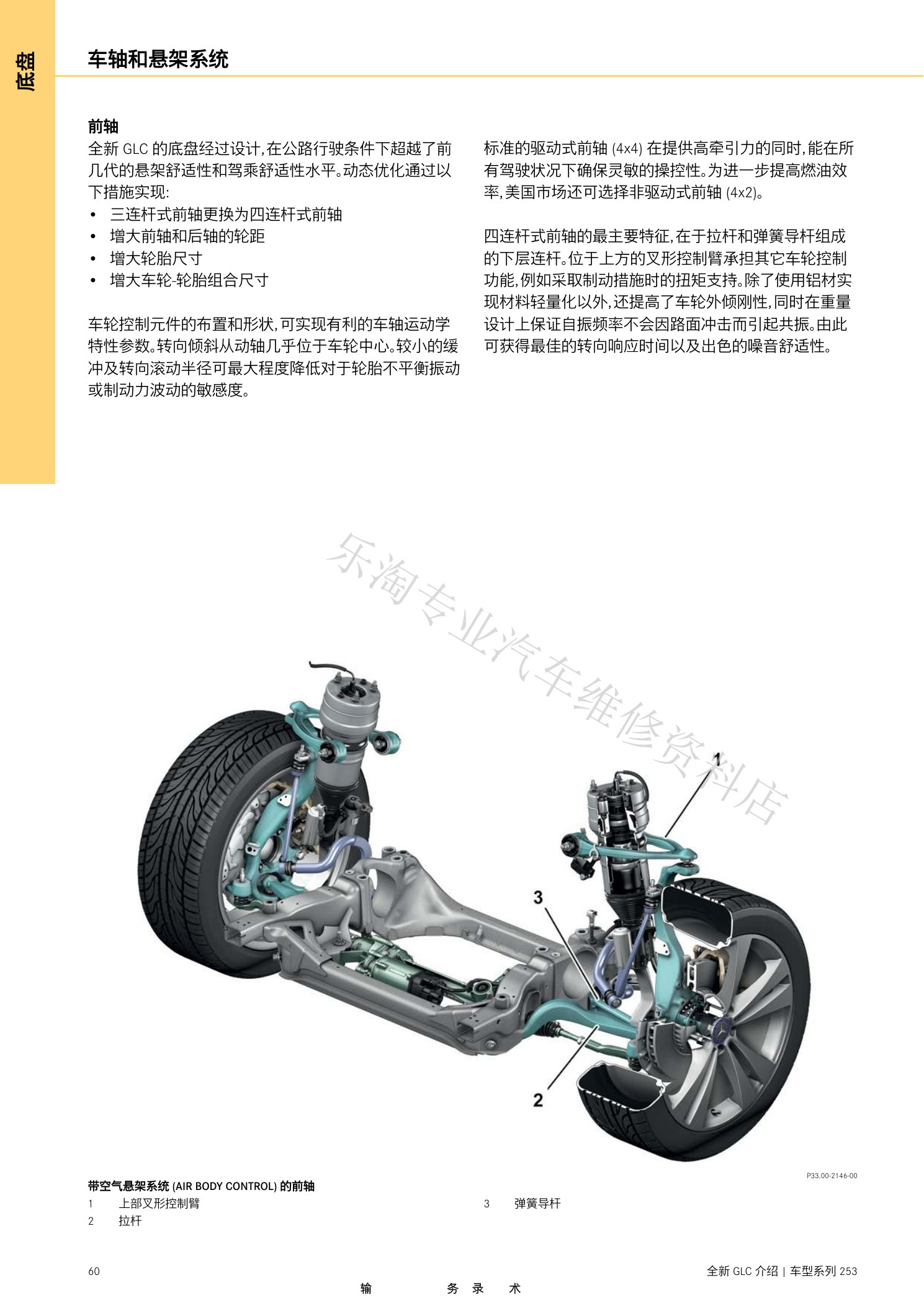

X253 GLC维修介绍资料原第61页。

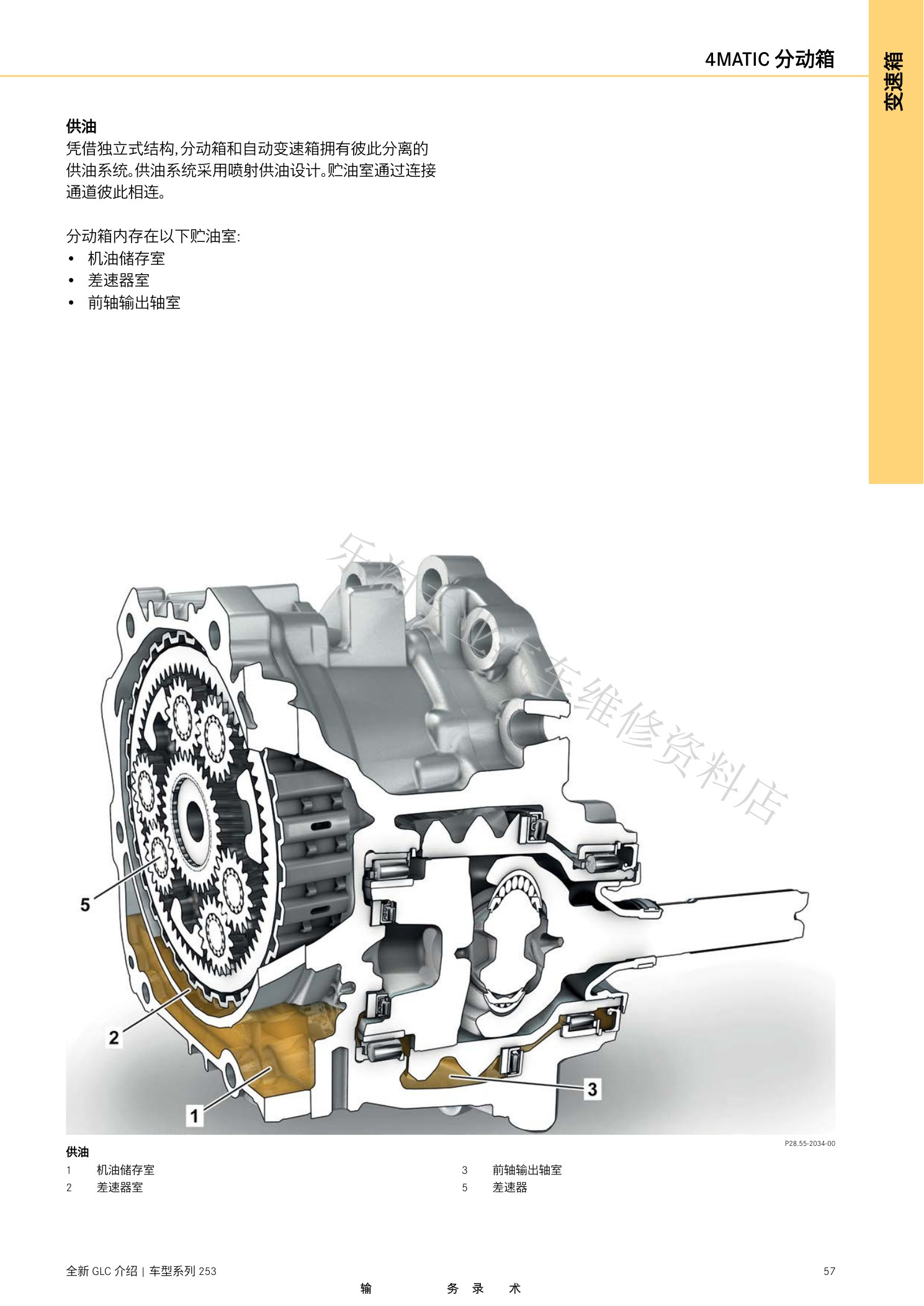

X253 GLC维修介绍资料原第62页。
X253 GLC维修介绍资料原第63页。

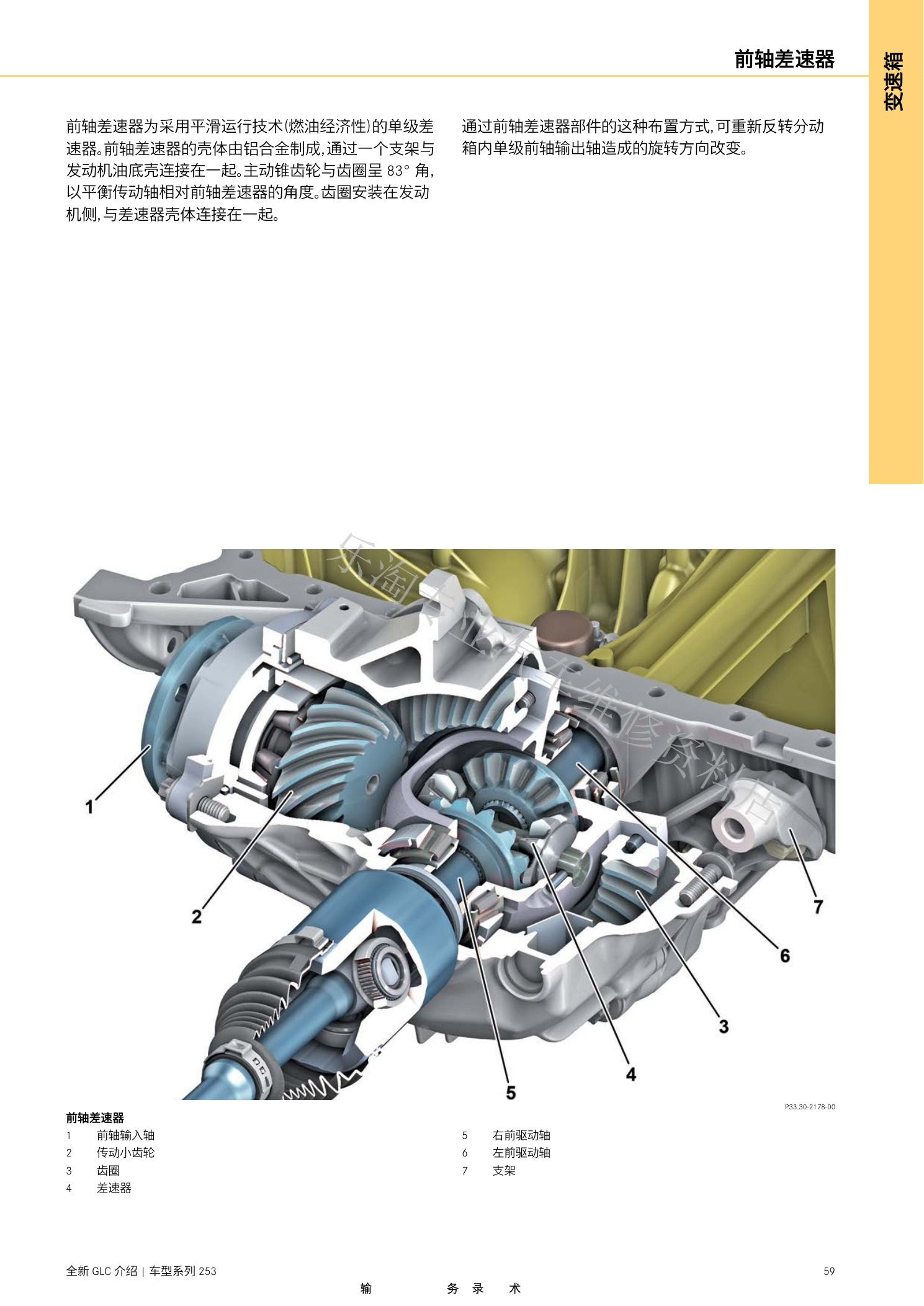

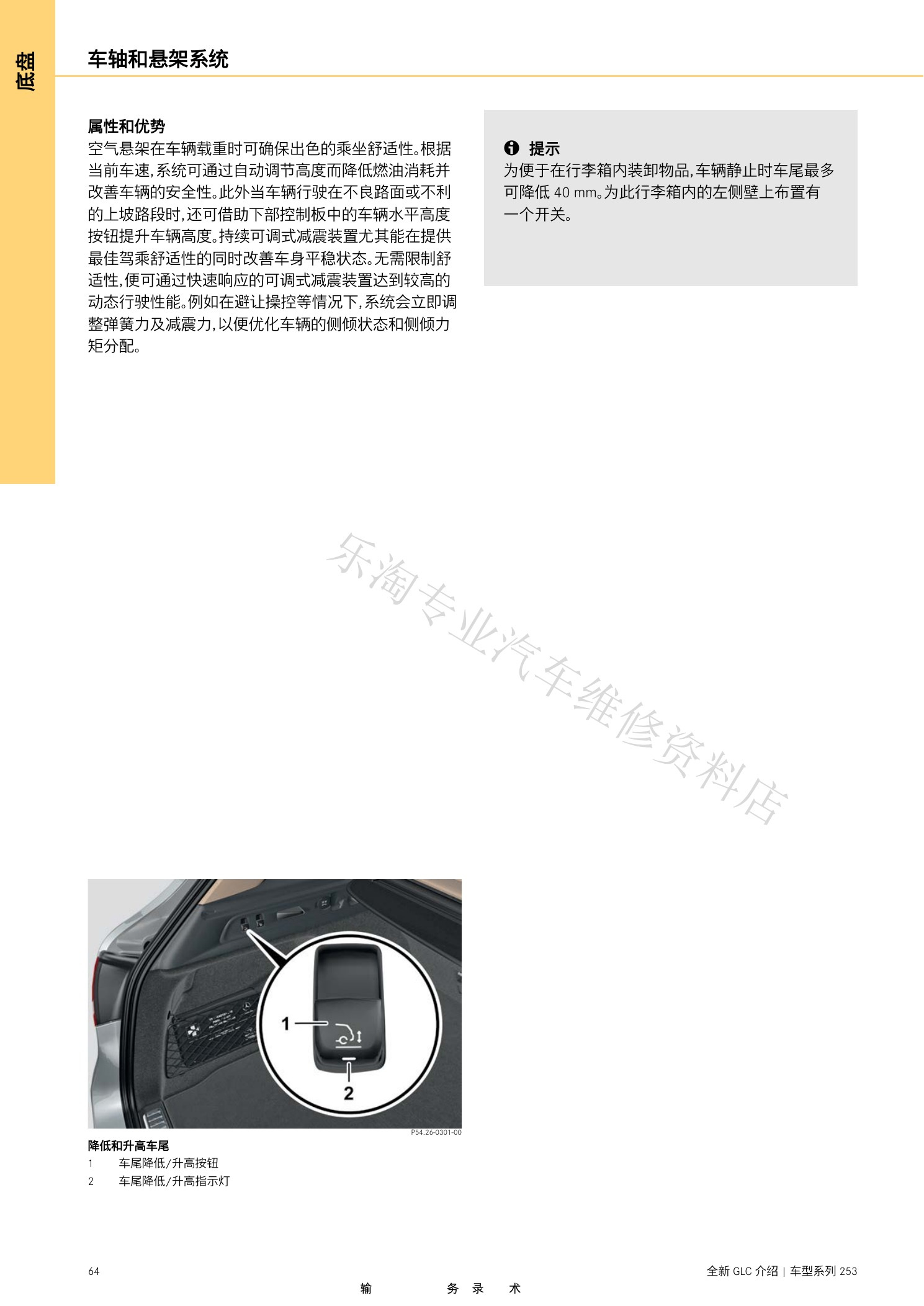

X253 GLC维修介绍资料原第64页。
X253 GLC维修介绍资料原第65页。

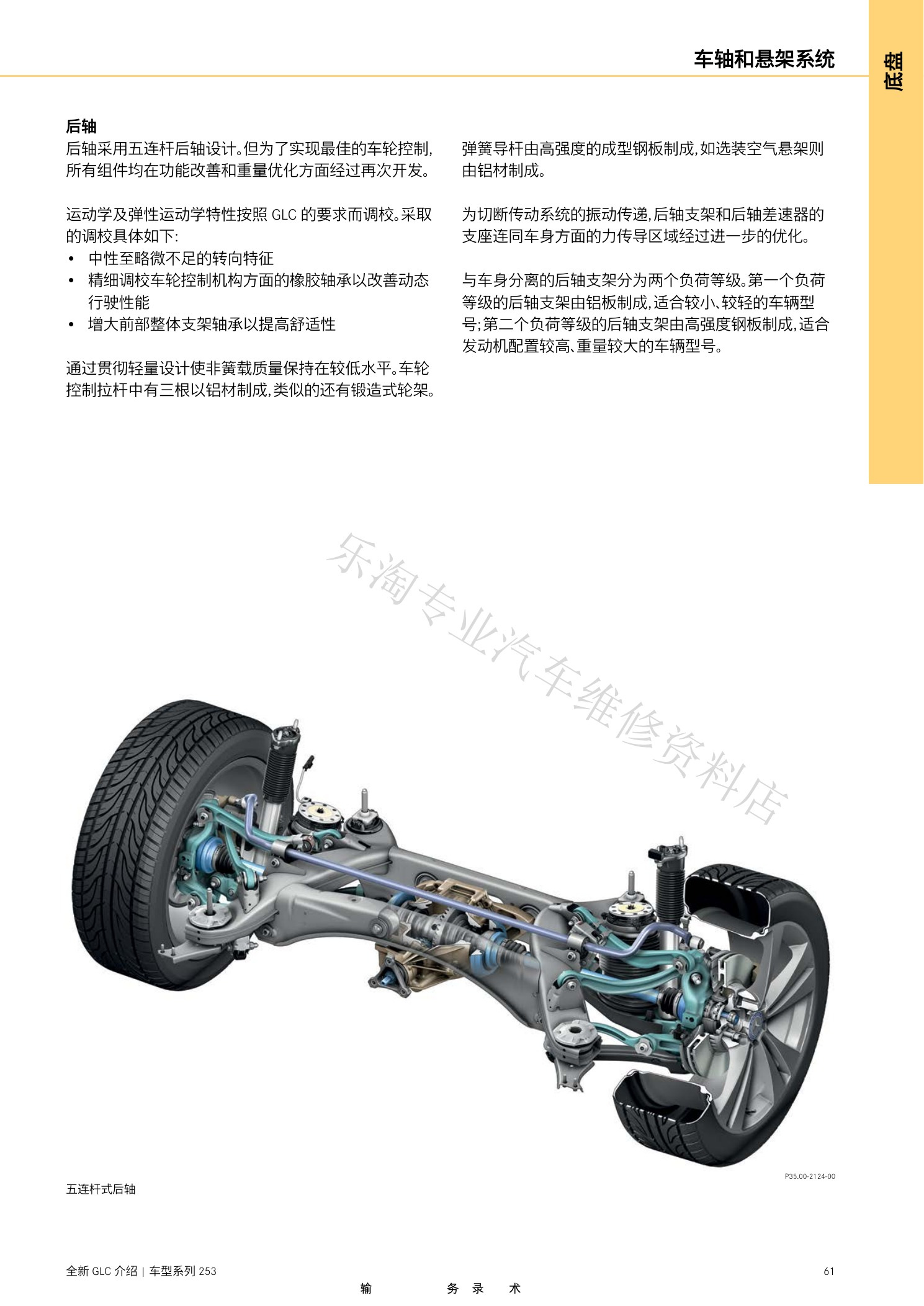

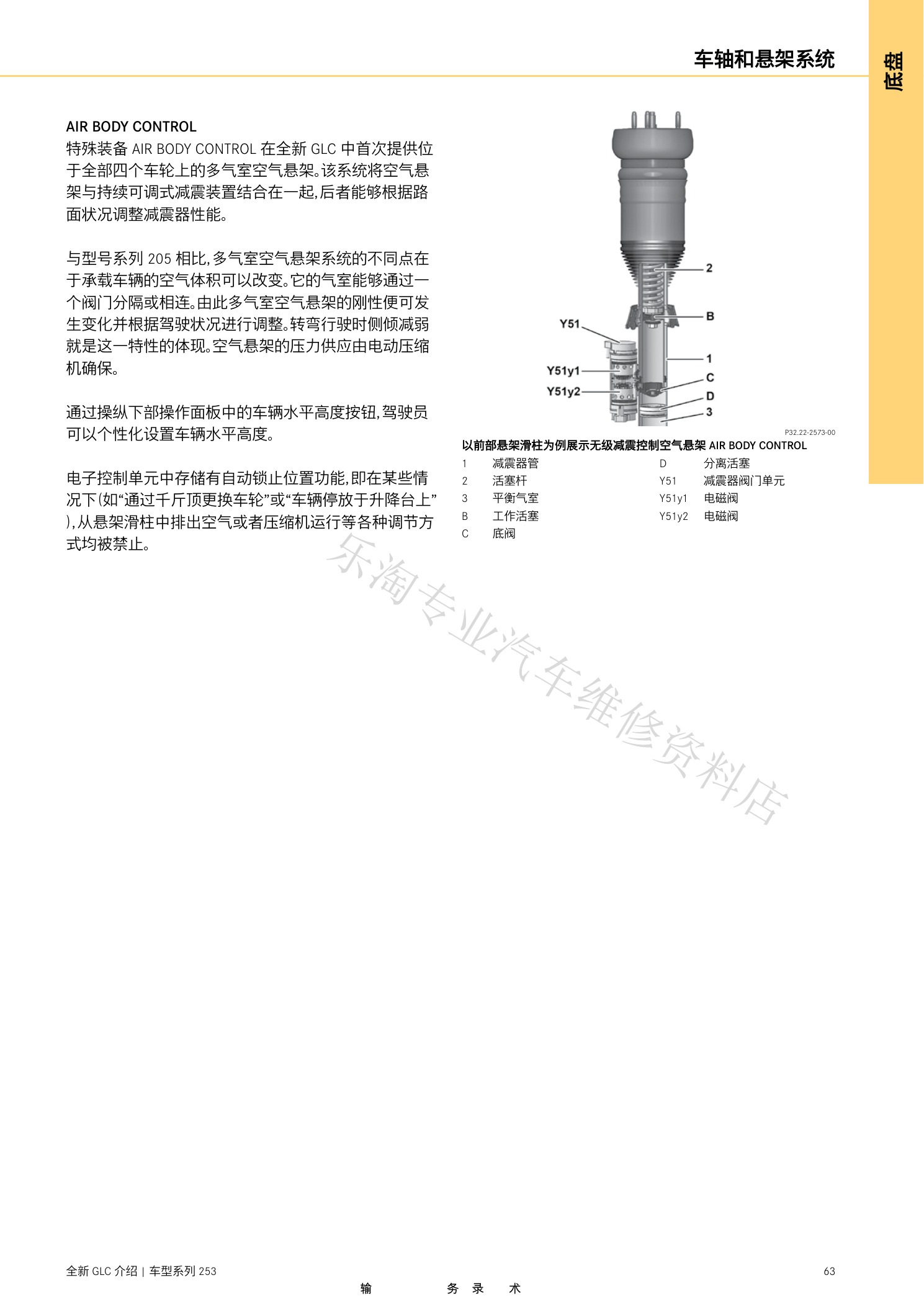

X253 GLC维修介绍资料原第66页。
X253 GLC维修介绍资料原第67页。

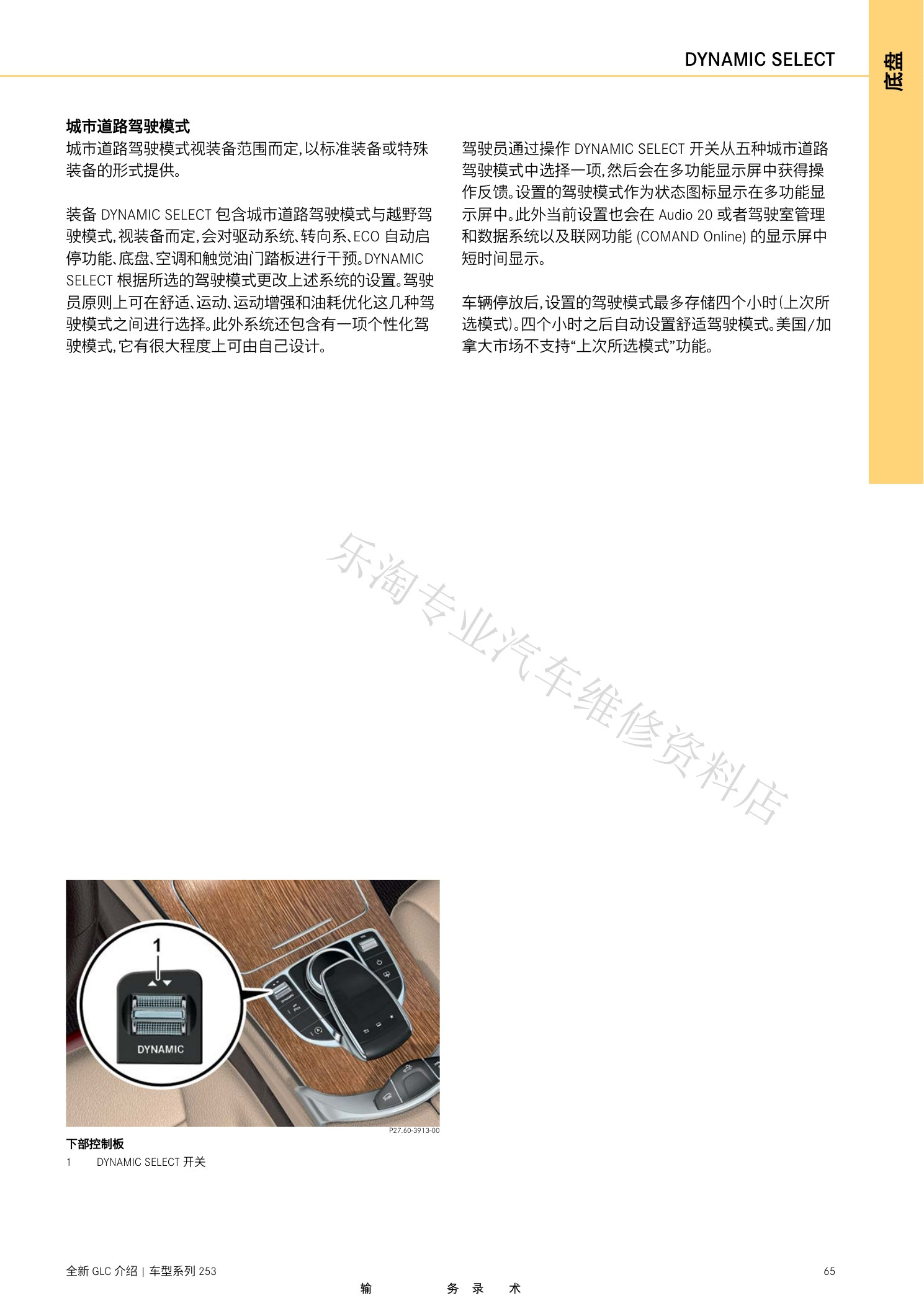

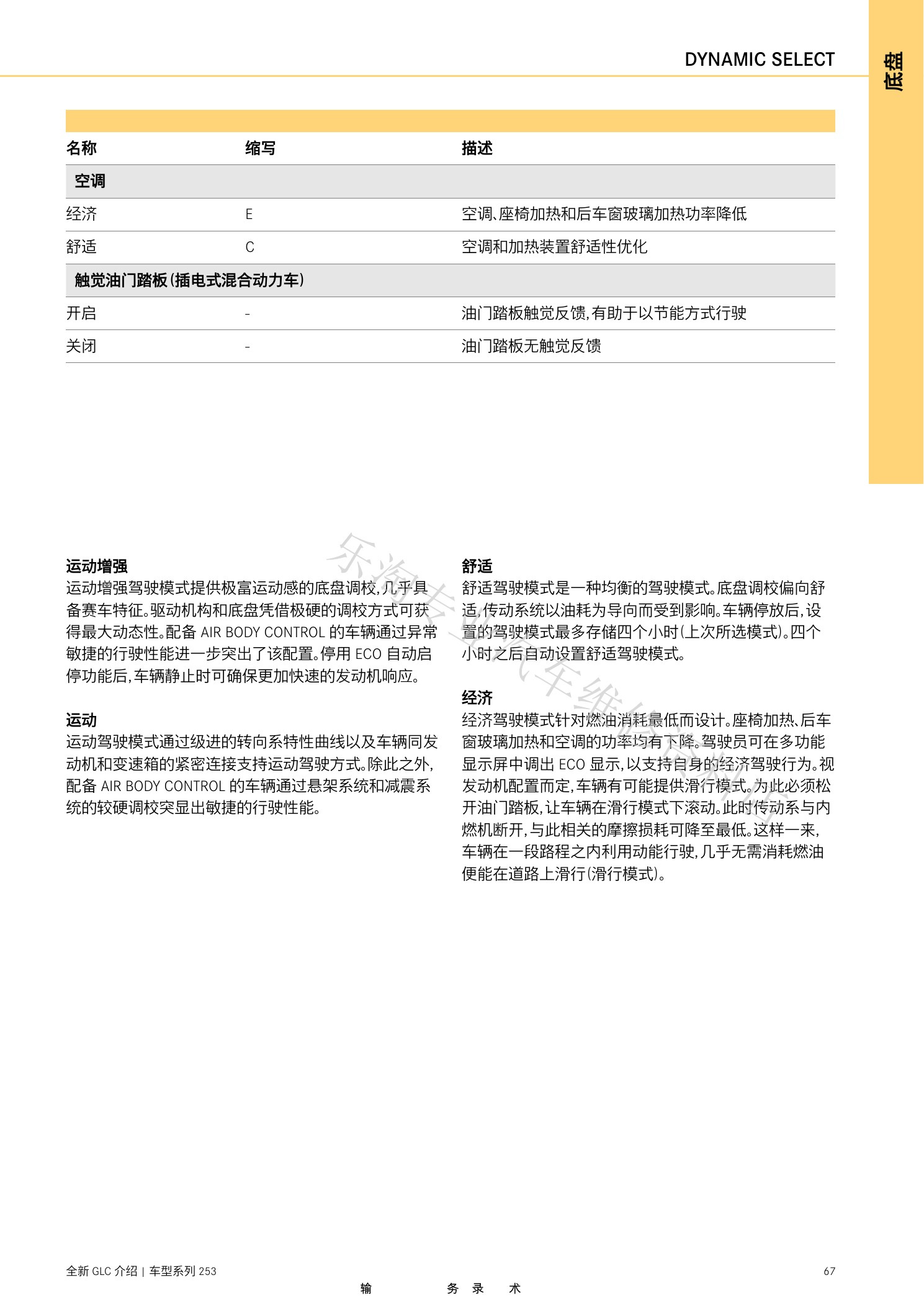

X253 GLC维修介绍资料原第68页。

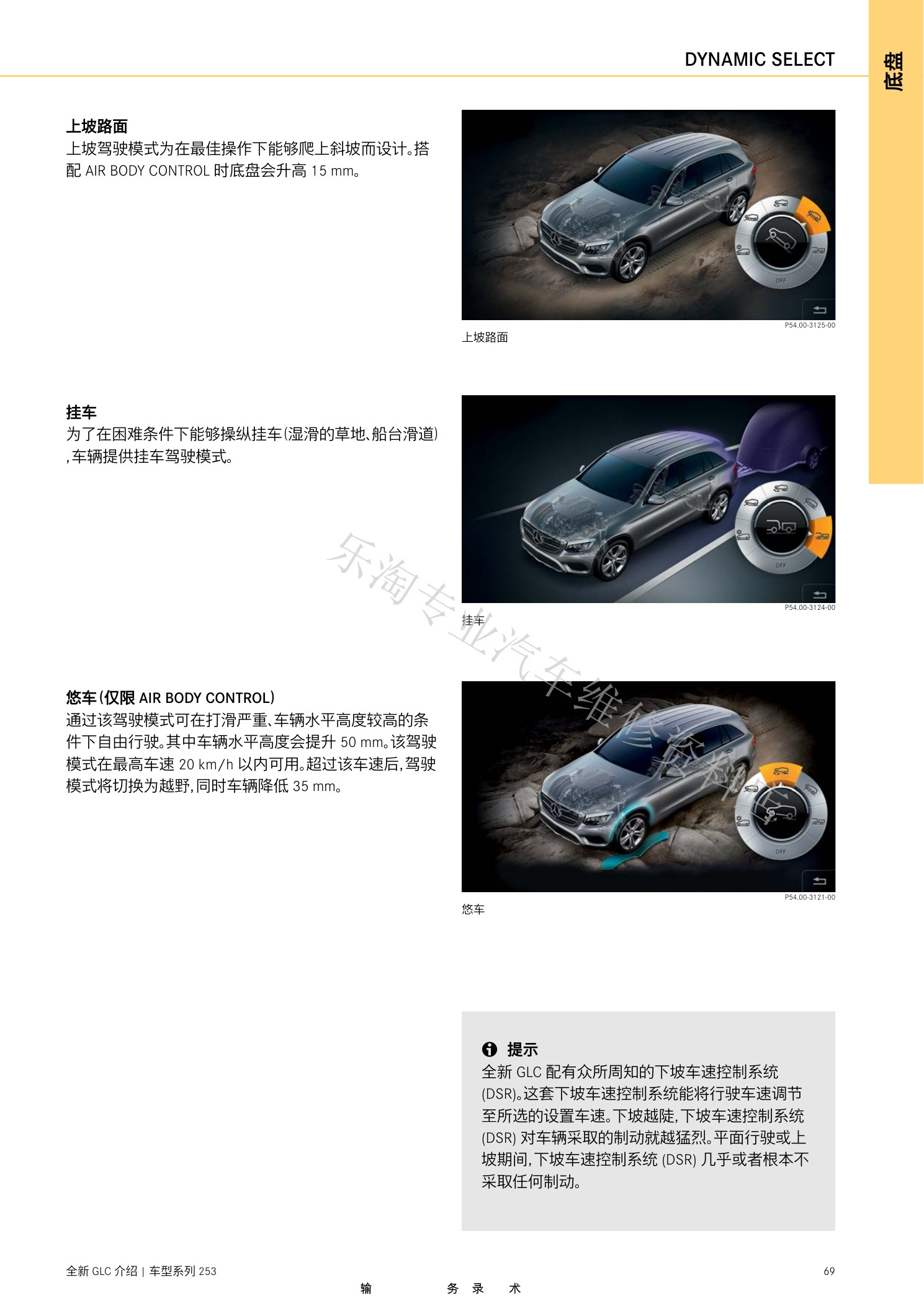

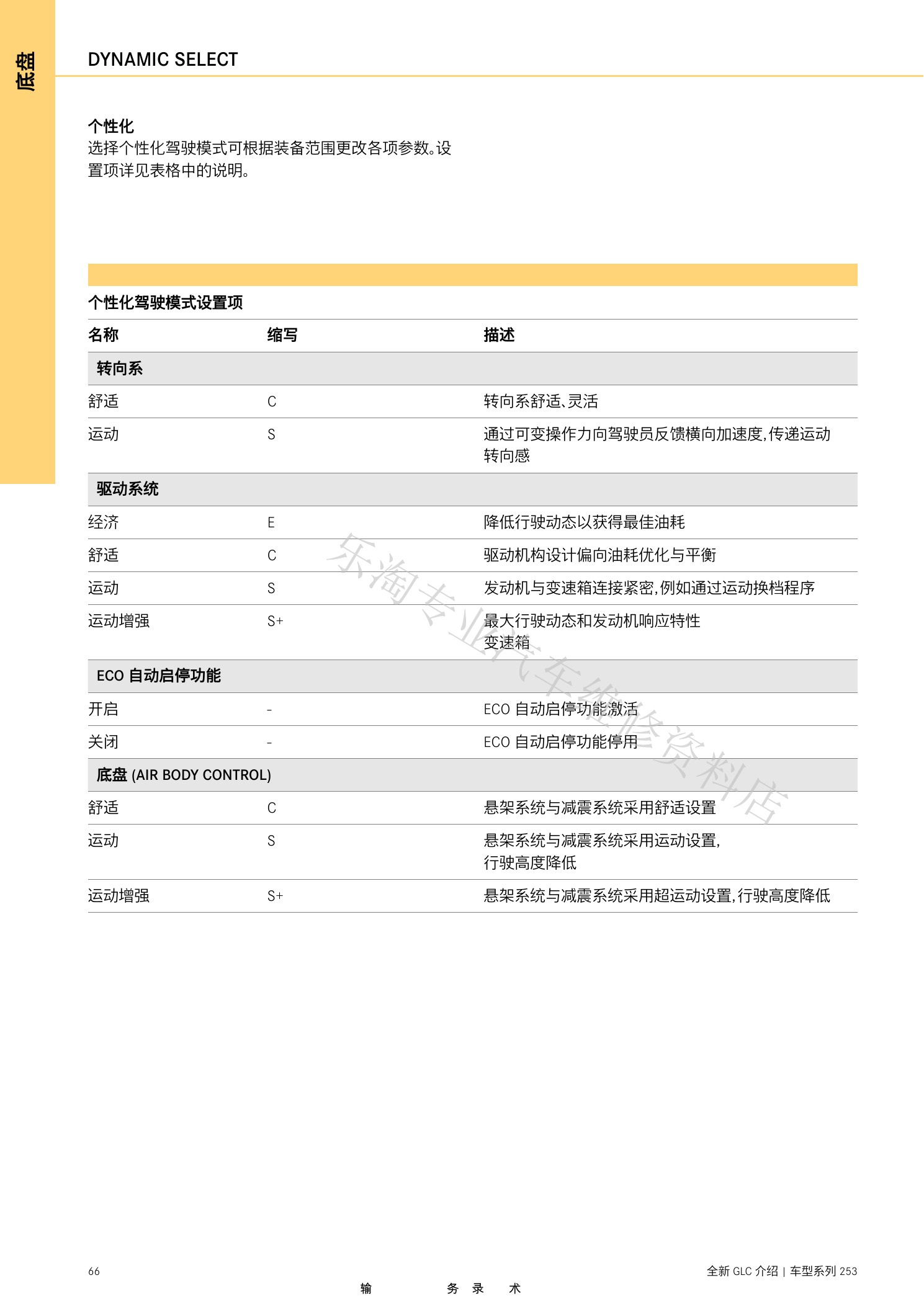

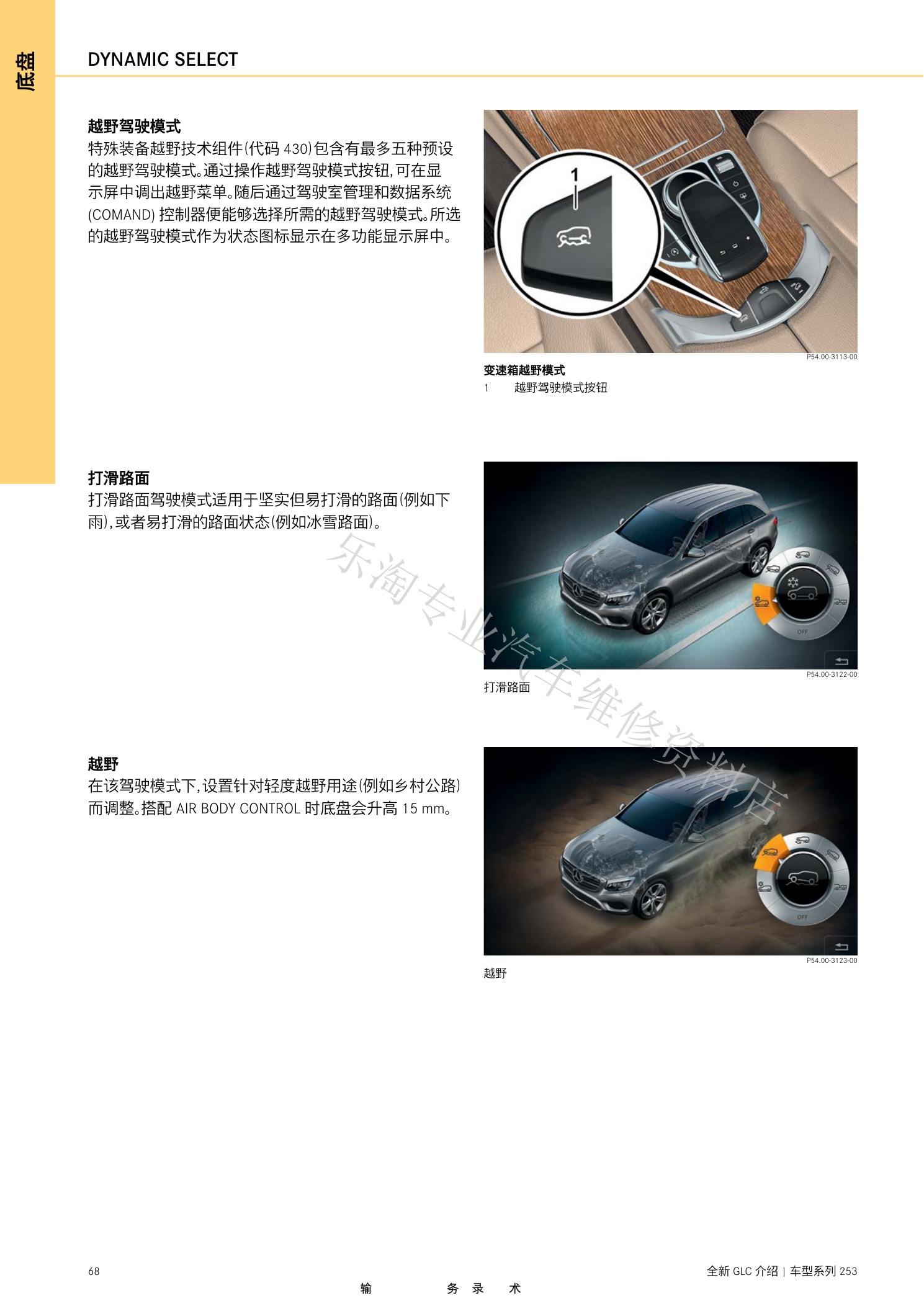

X253 GLC维修介绍资料原第69页。

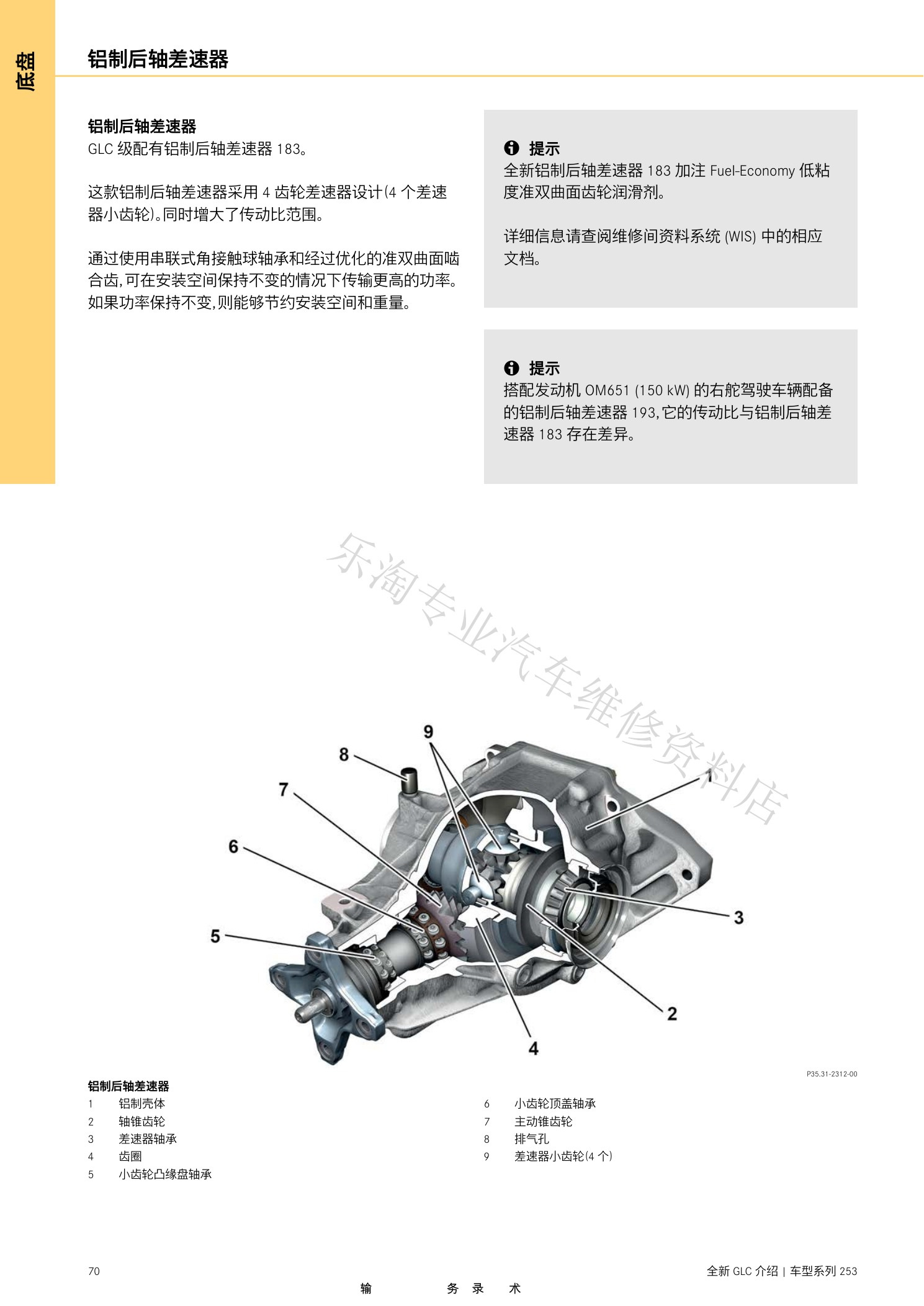

X253 GLC维修介绍资料原第70页。

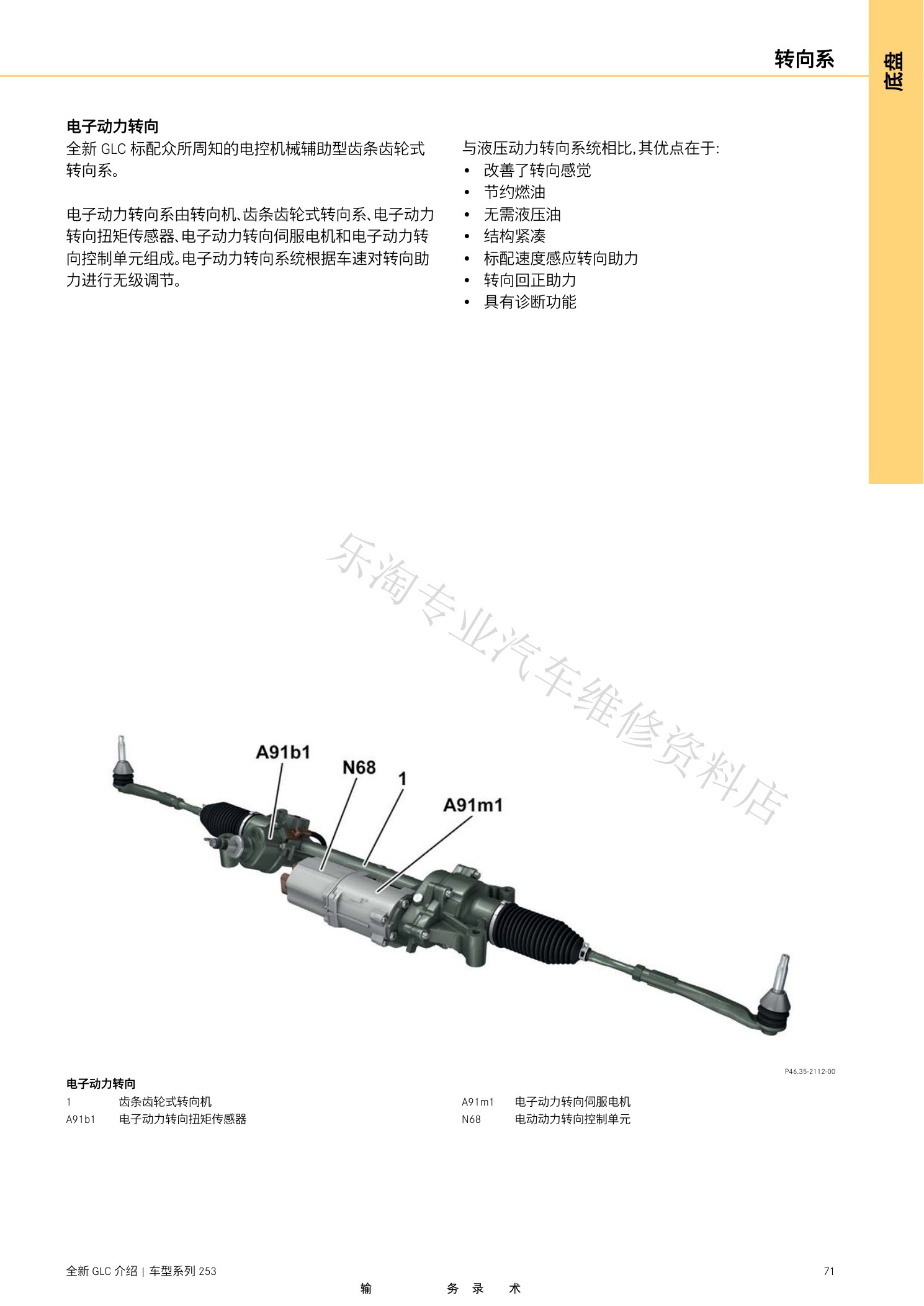

X253 GLC维修介绍资料原第71页。

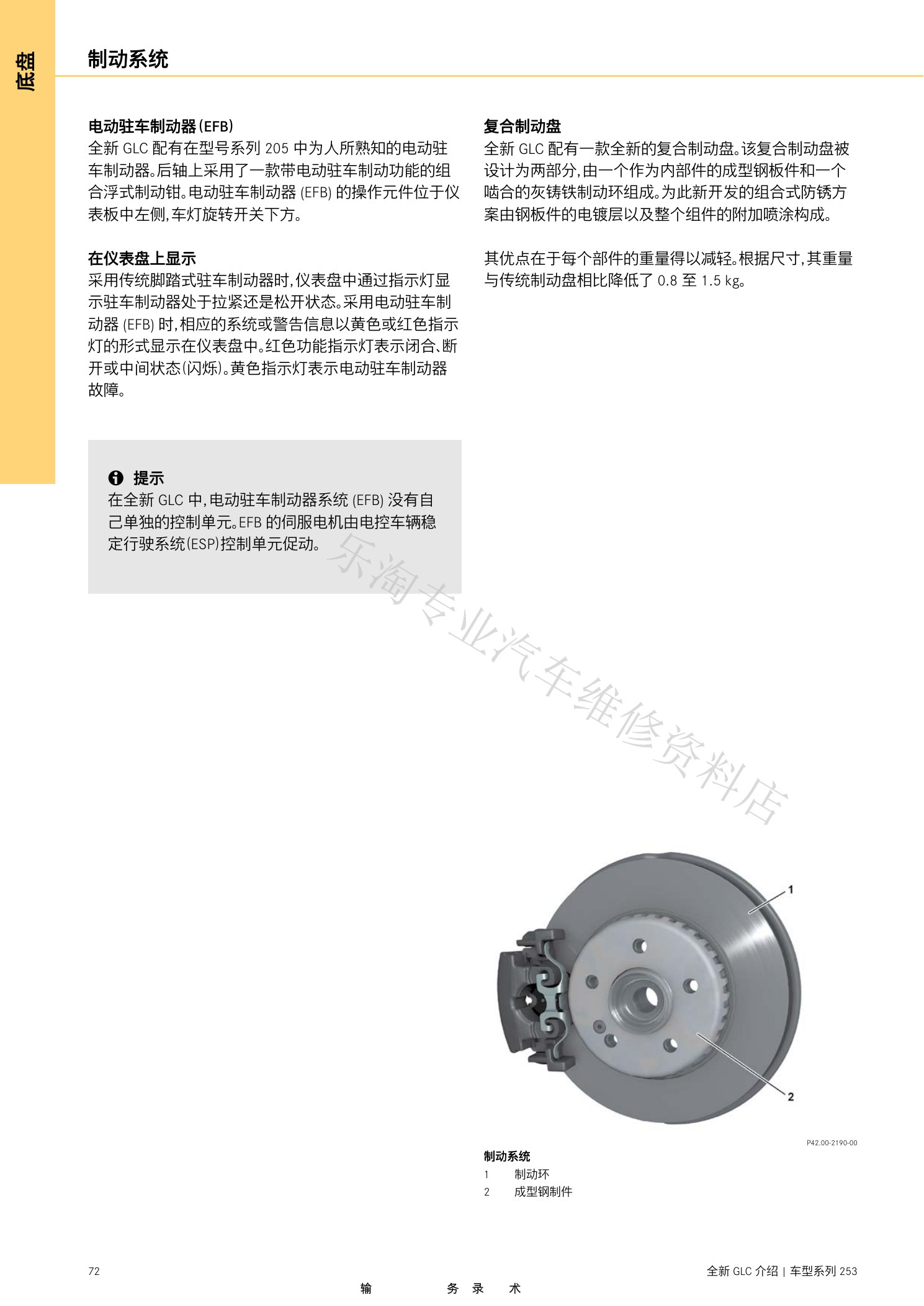

X253 GLC维修介绍资料原第72页。
X253 GLC维修介绍资料原第73页。

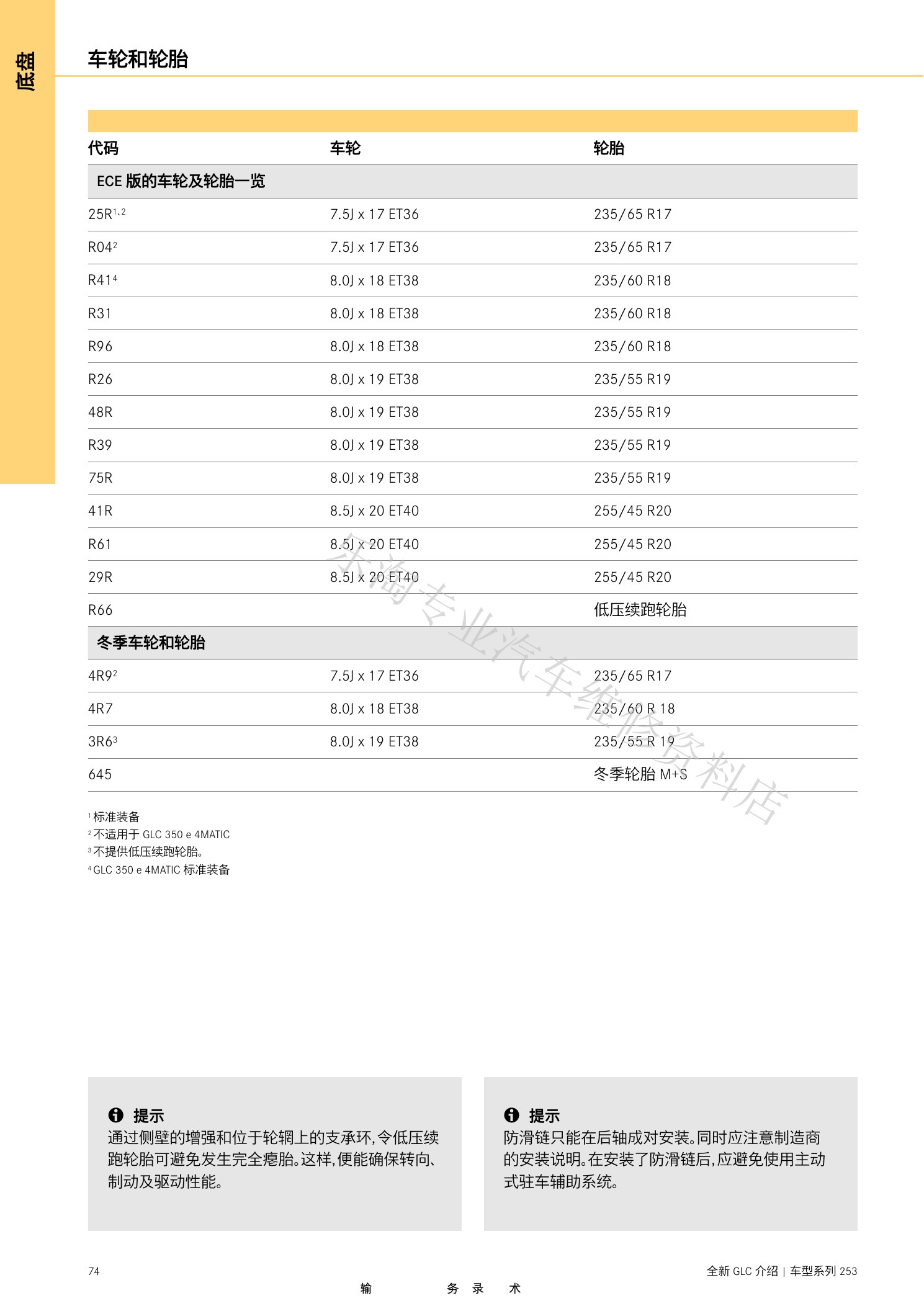

X253 GLC维修介绍资料原第74页。

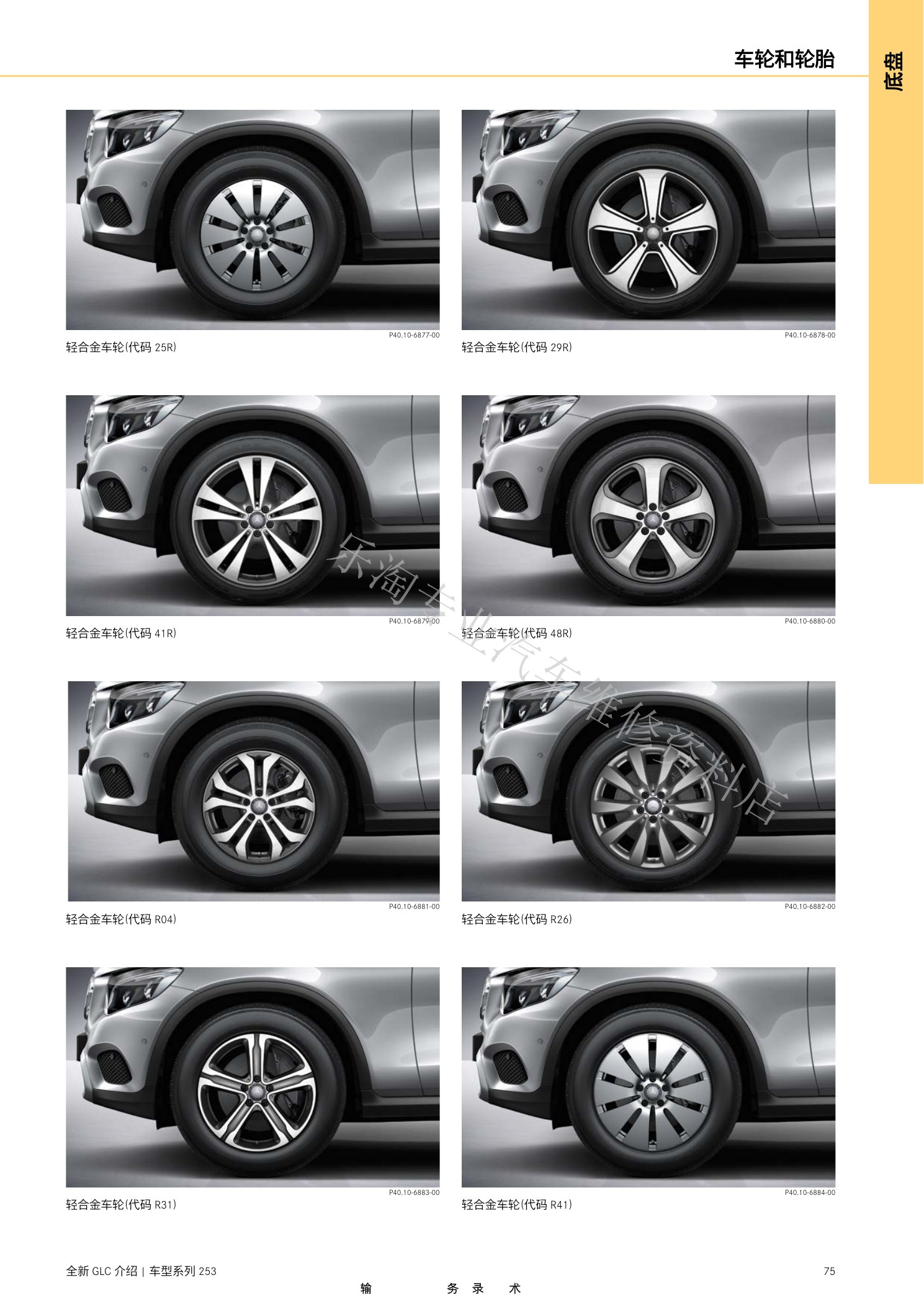

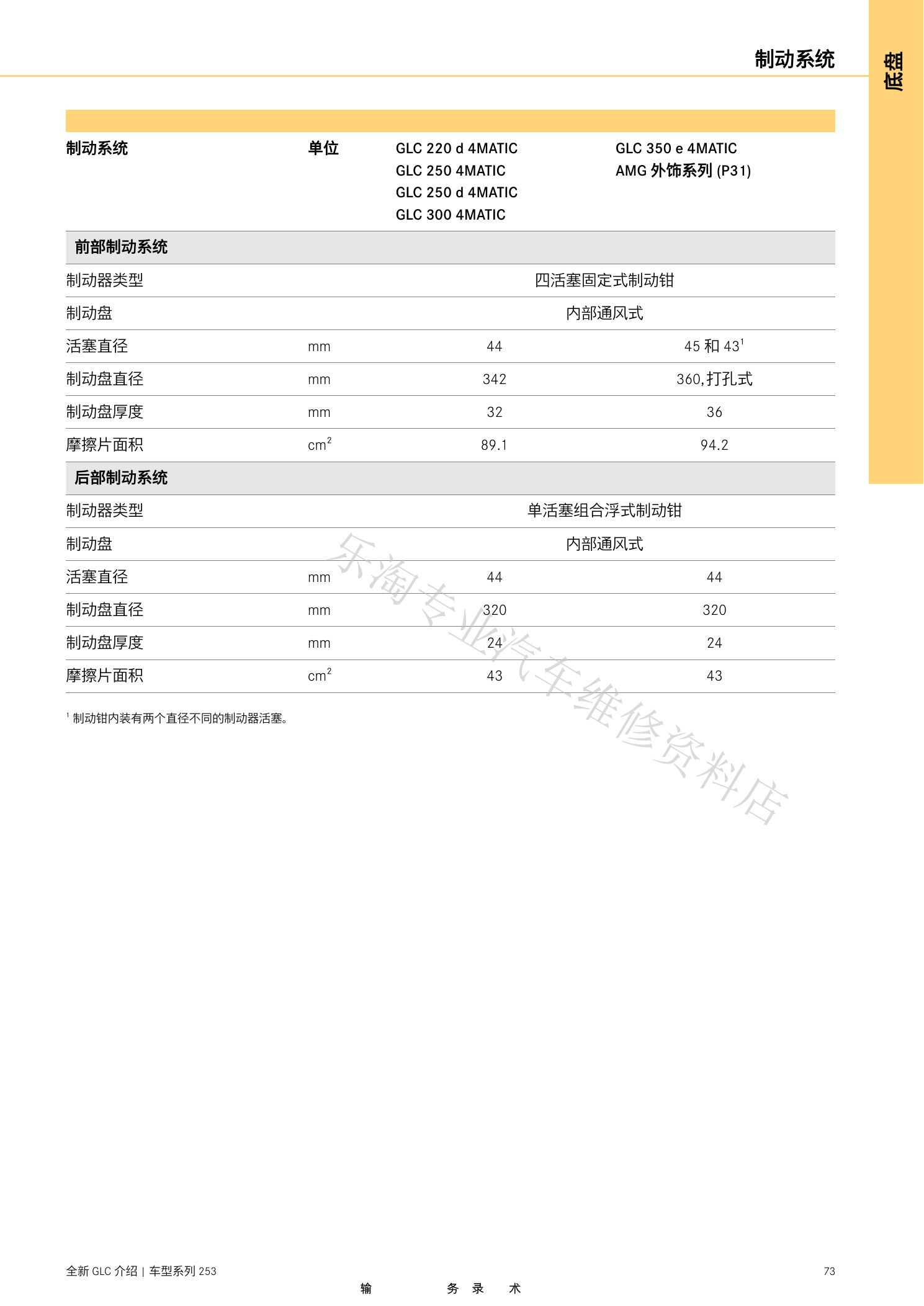

X253 GLC维修介绍资料原第75页。

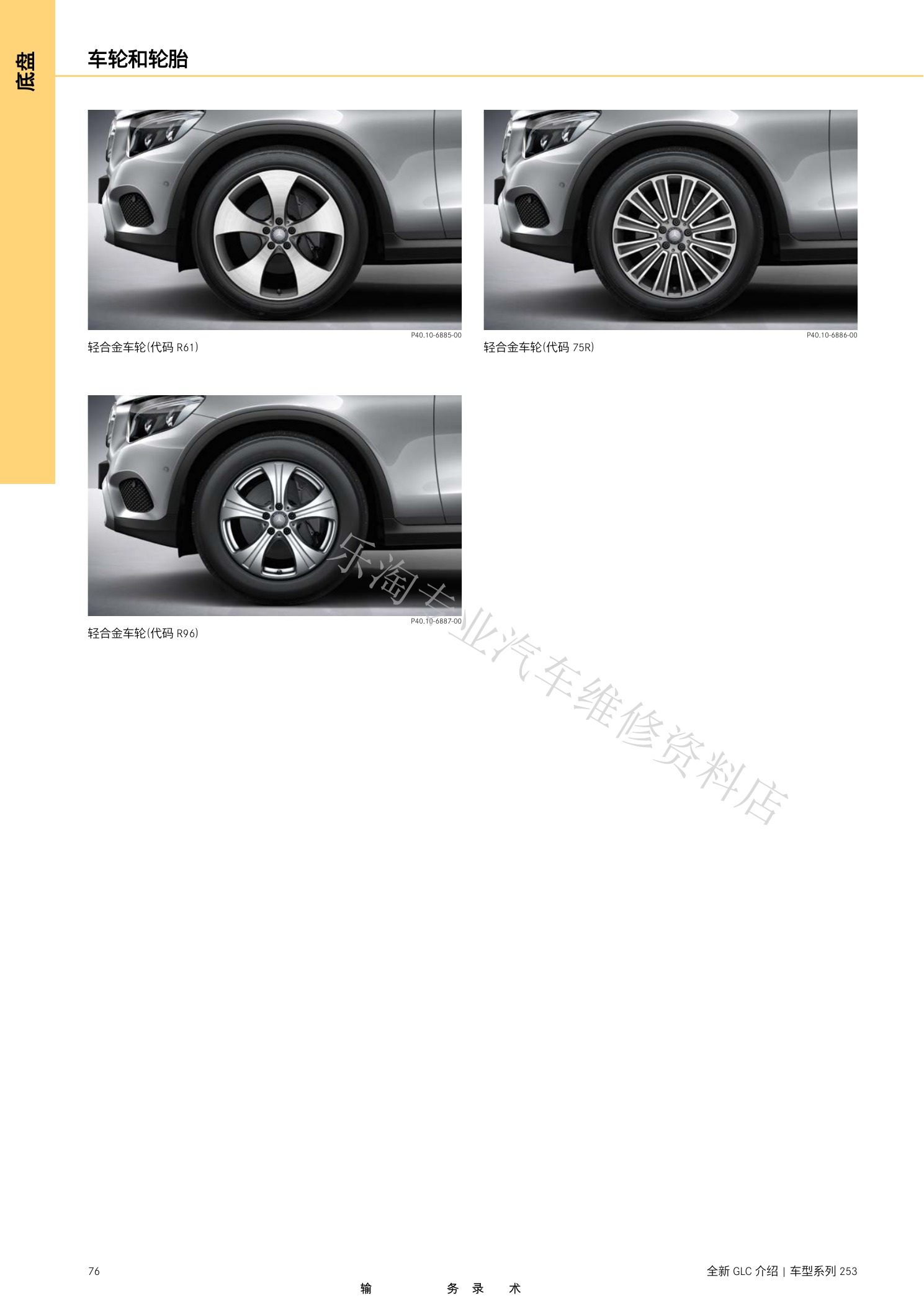

X253 GLC维修介绍资料原第76页。
X253 GLC维修介绍资料原第77页。

五、网络、照明、安全与驾驶辅助

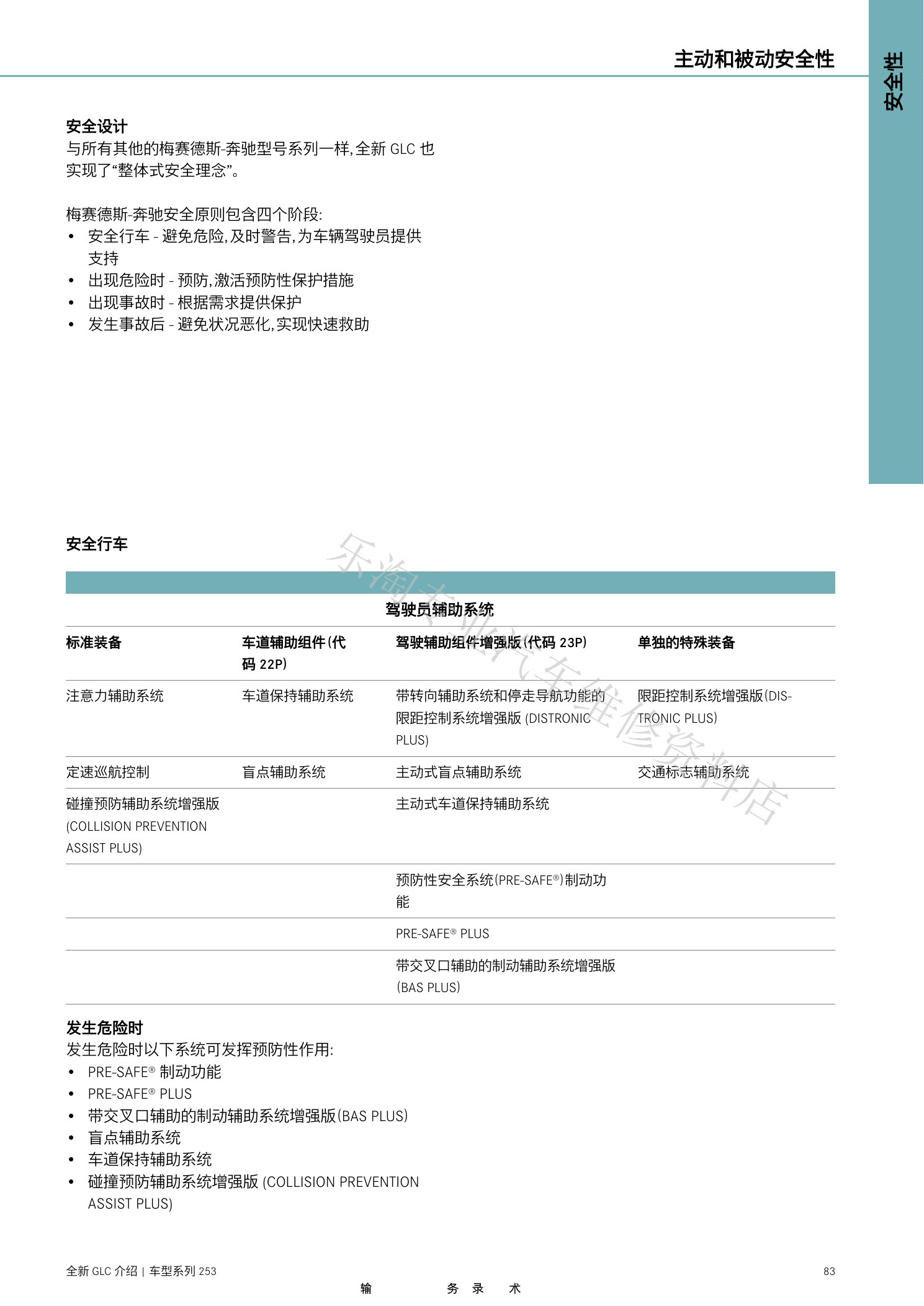

电子章节展示总体网络、内外照明、主动被动安全和驾驶辅助系统。

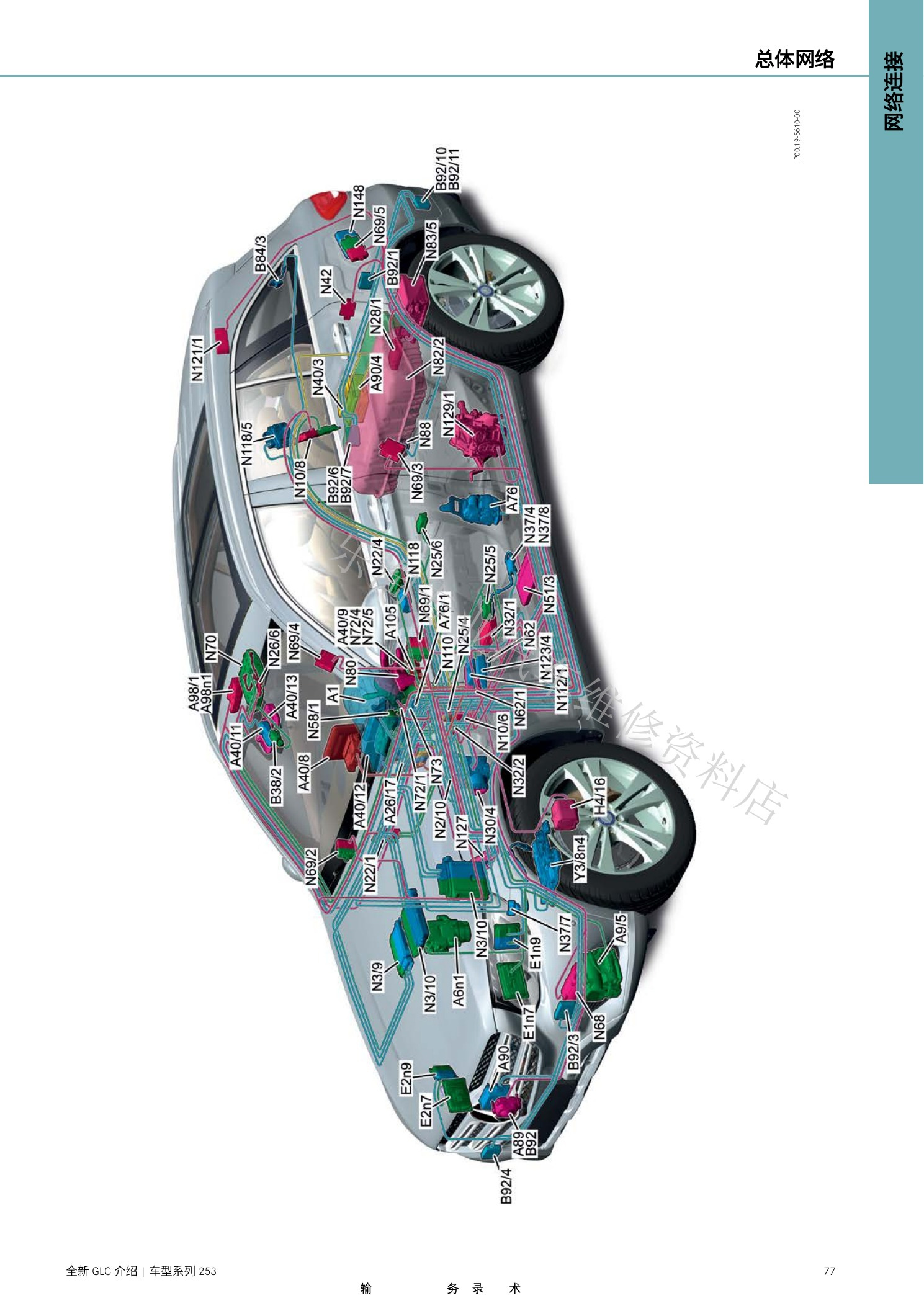

X253 GLC维修介绍资料原第78页。

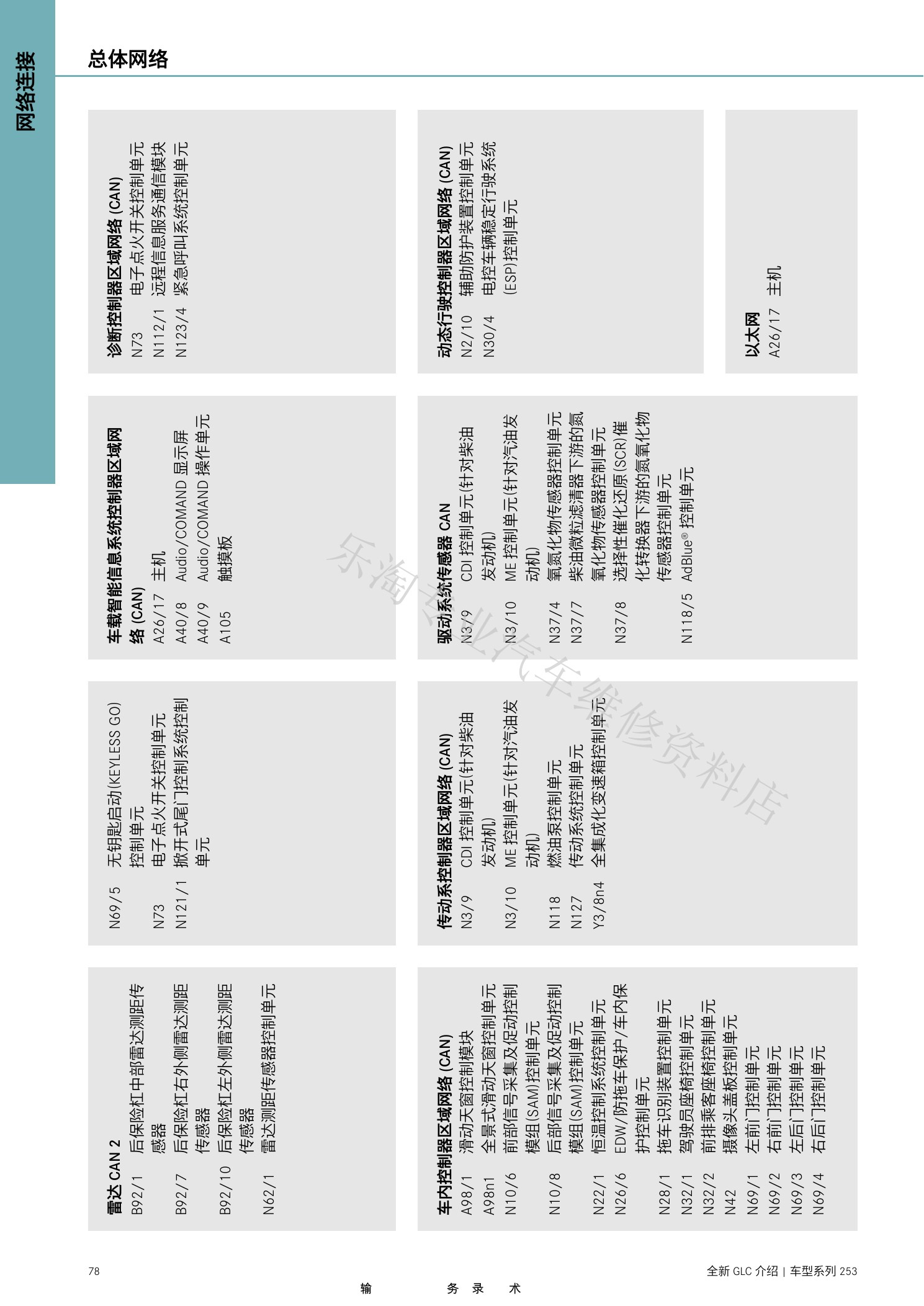

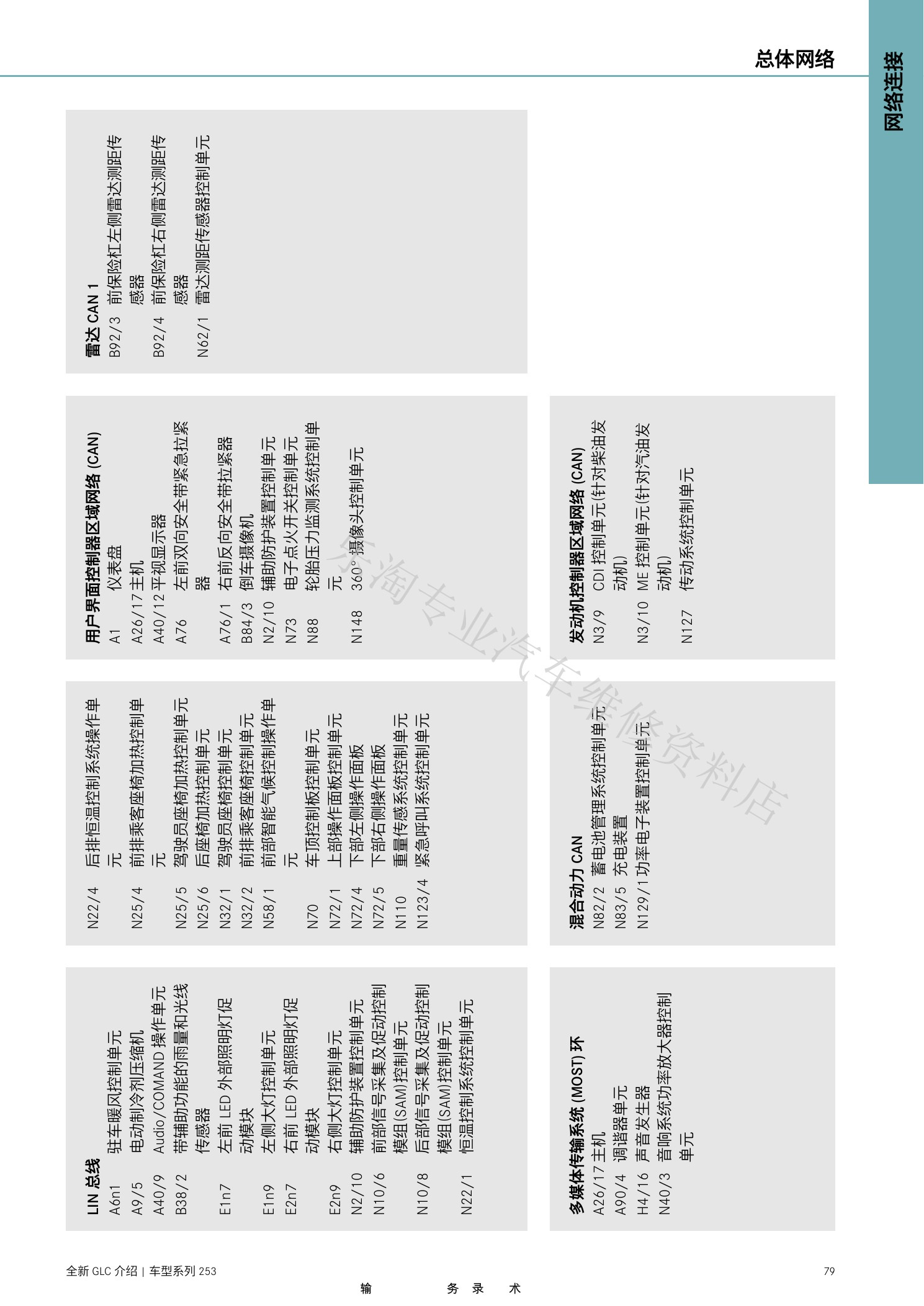

X253 GLC维修介绍资料原第79页。

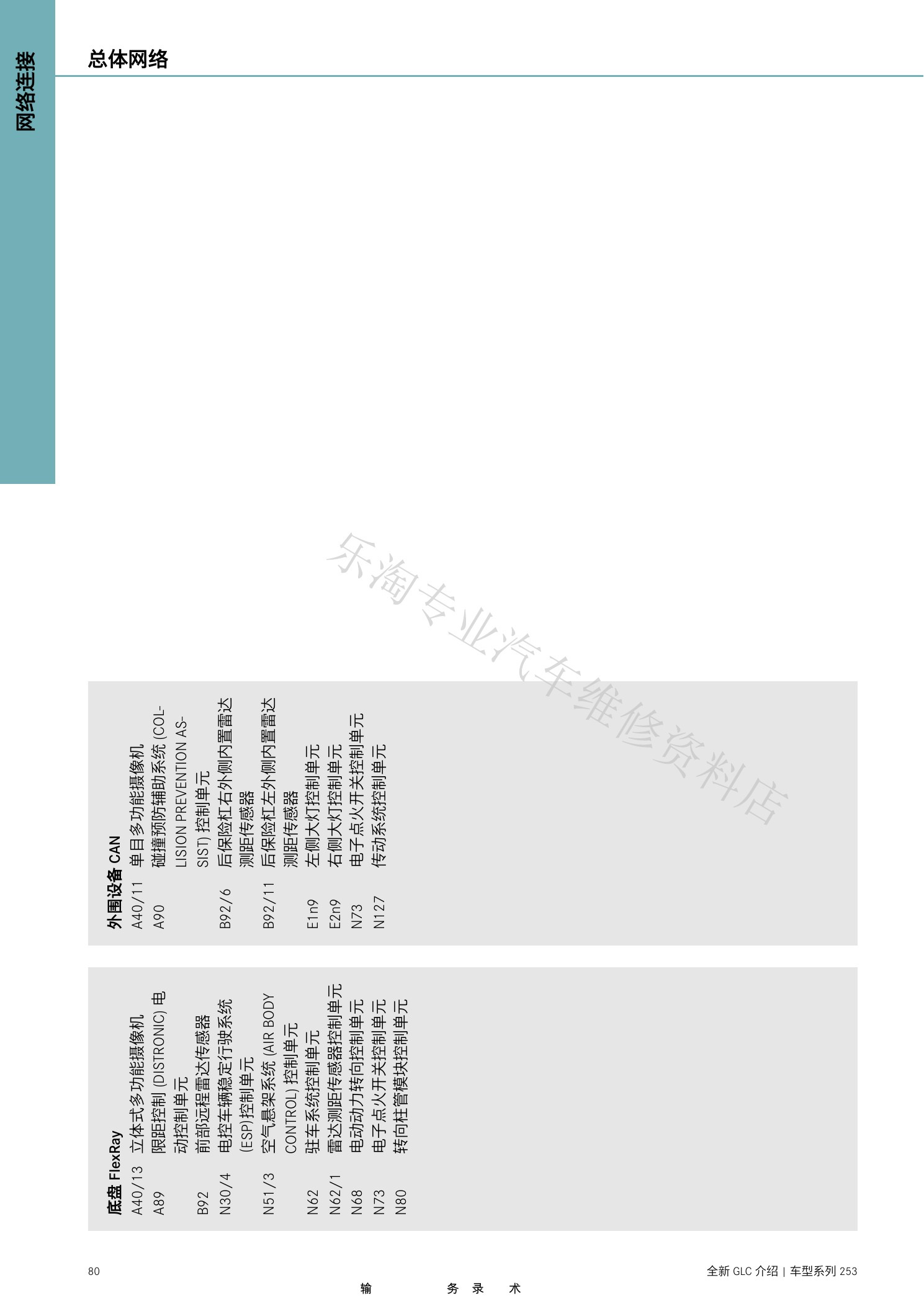

X253 GLC维修介绍资料原第80页。

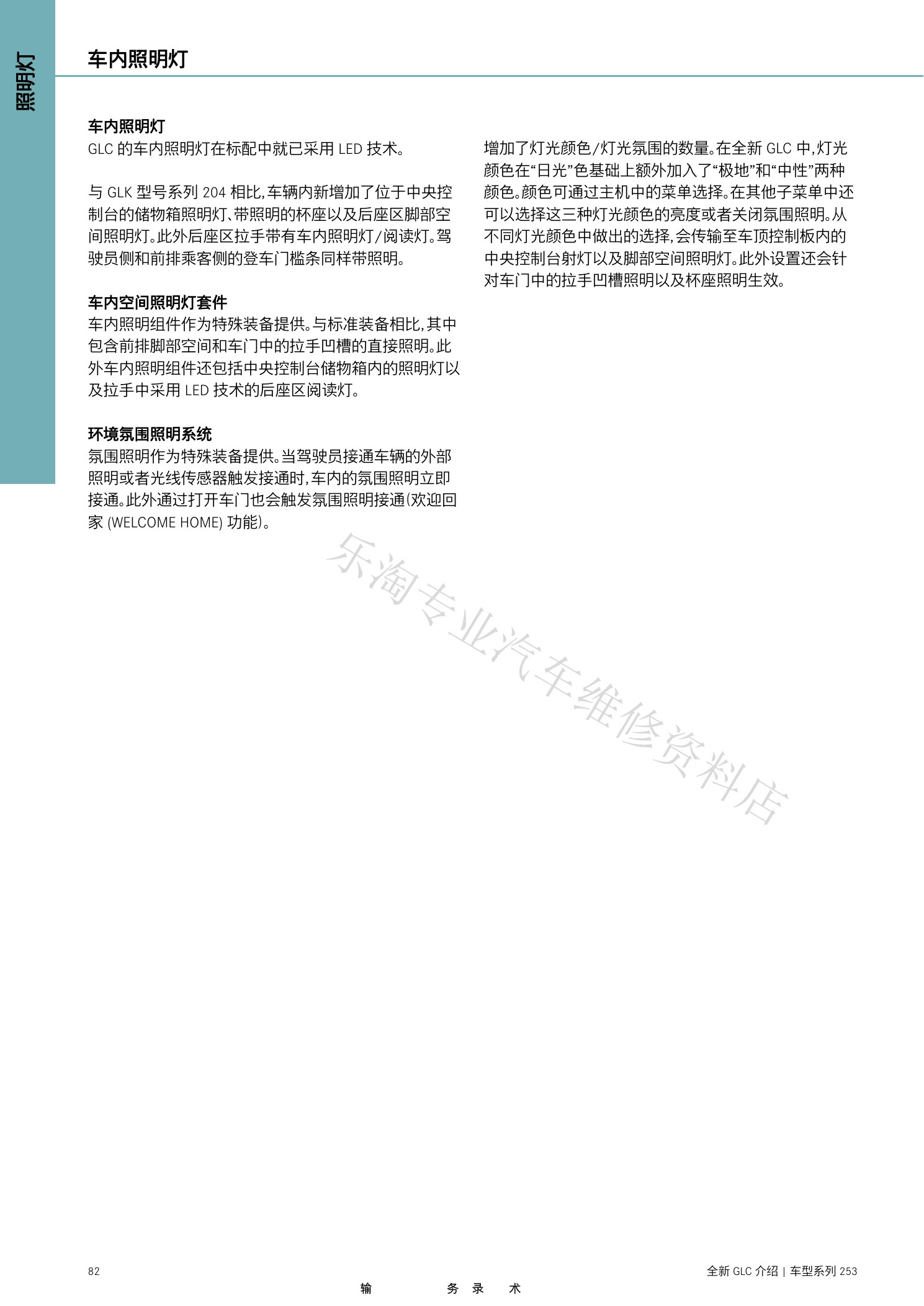

X253 GLC维修介绍资料原第81页。
X253 GLC维修介绍资料原第82页。
X253 GLC维修介绍资料原第83页。
X253 GLC维修介绍资料原第84页。

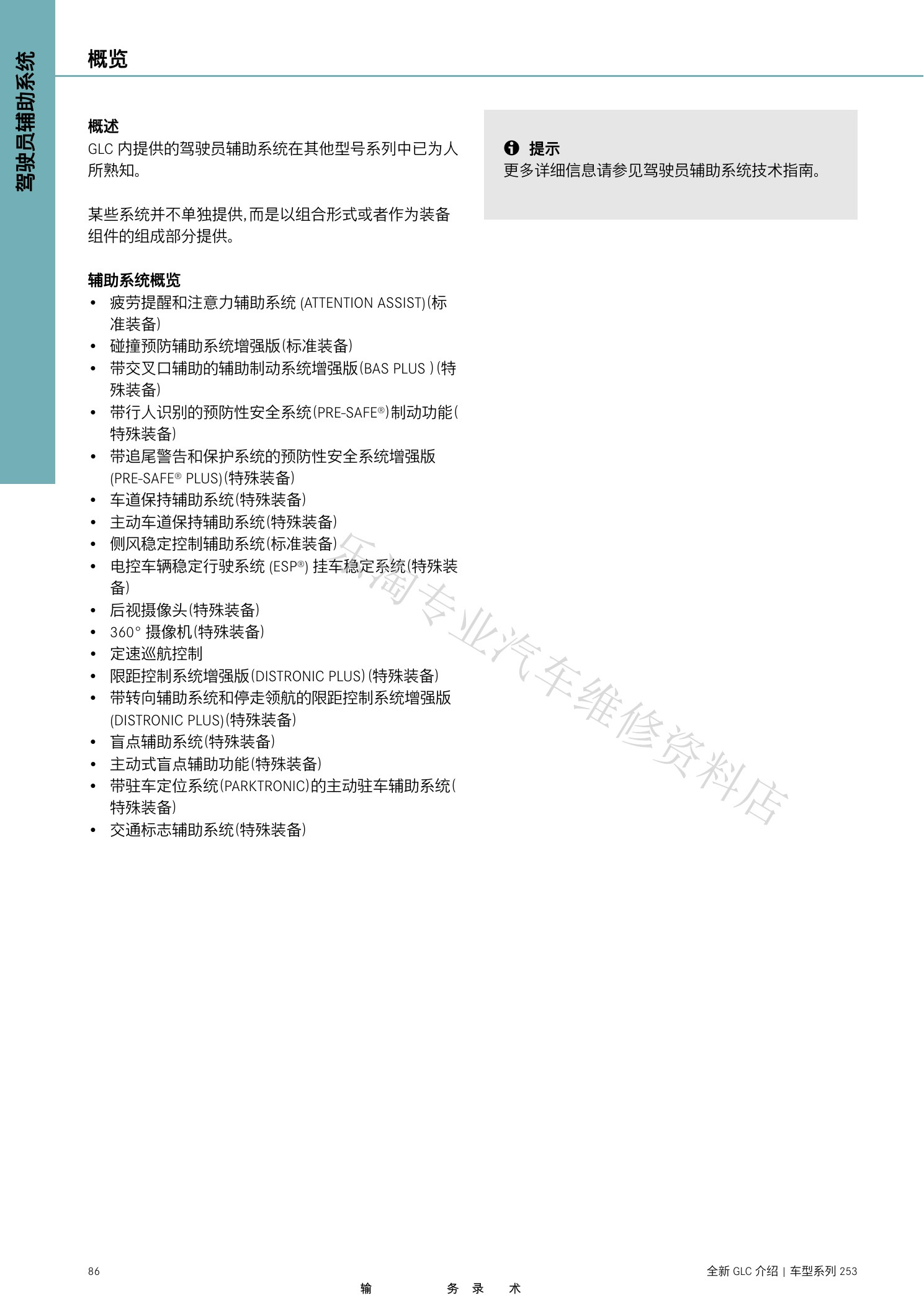

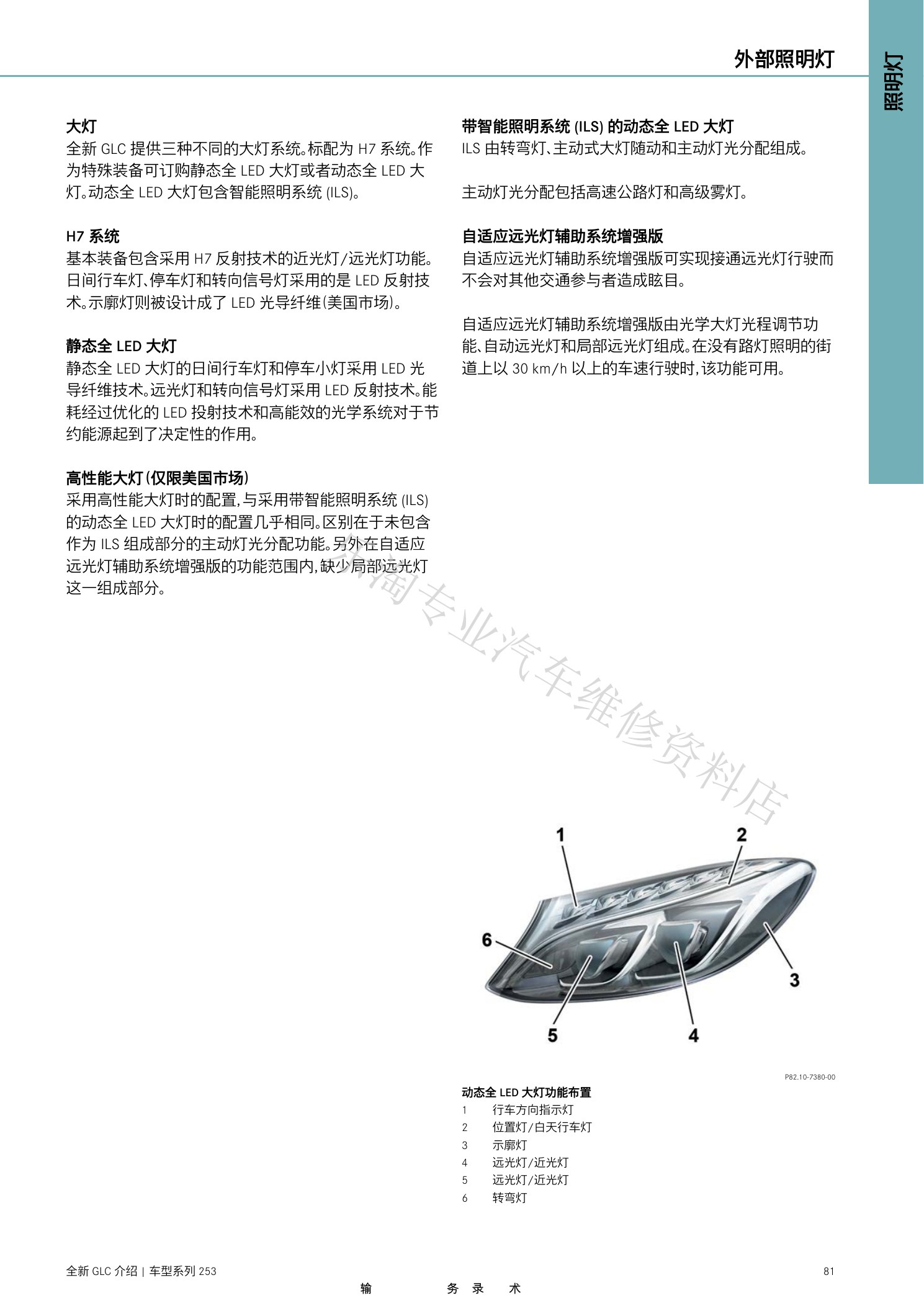

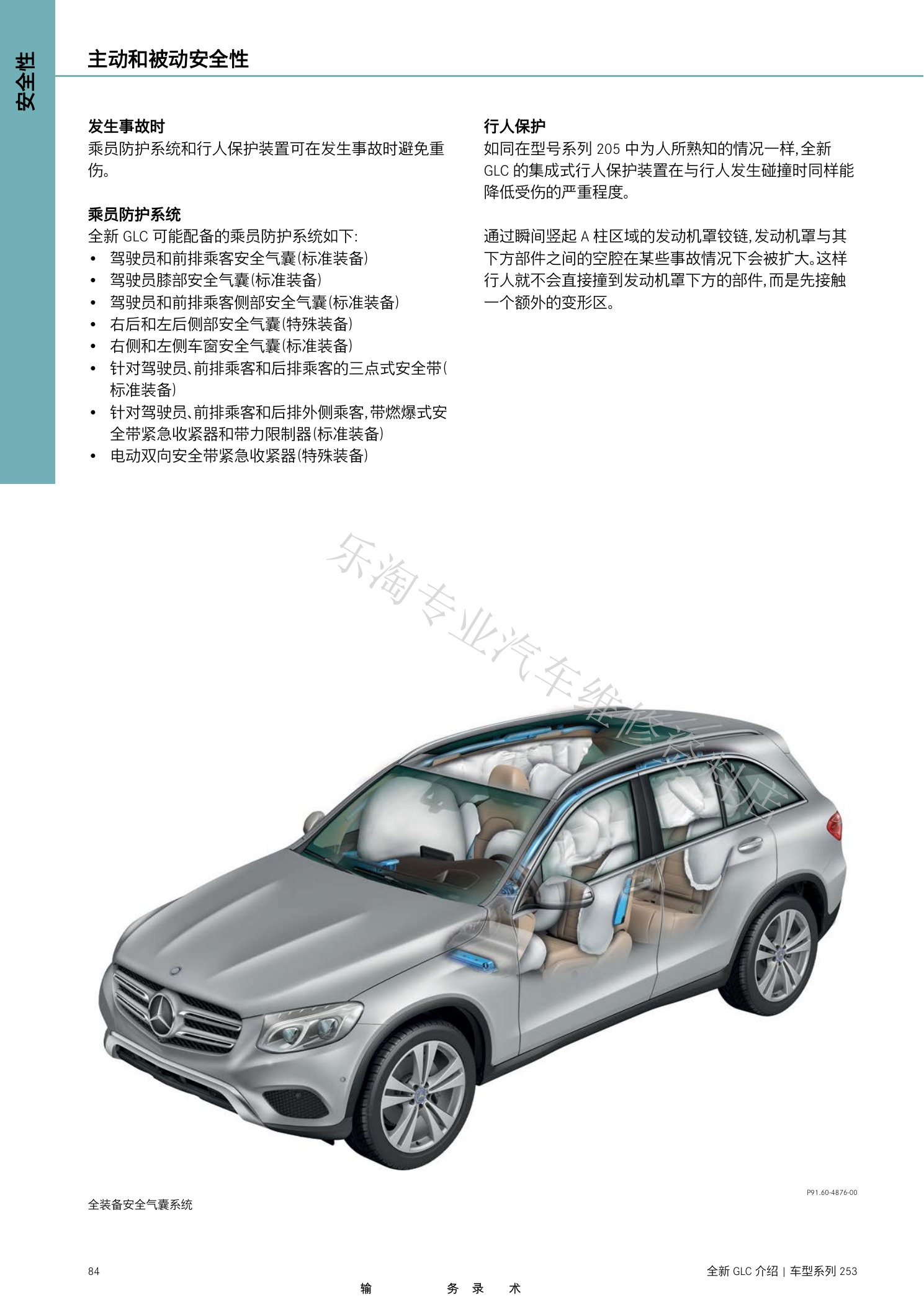

X253 GLC维修介绍资料原第85页。

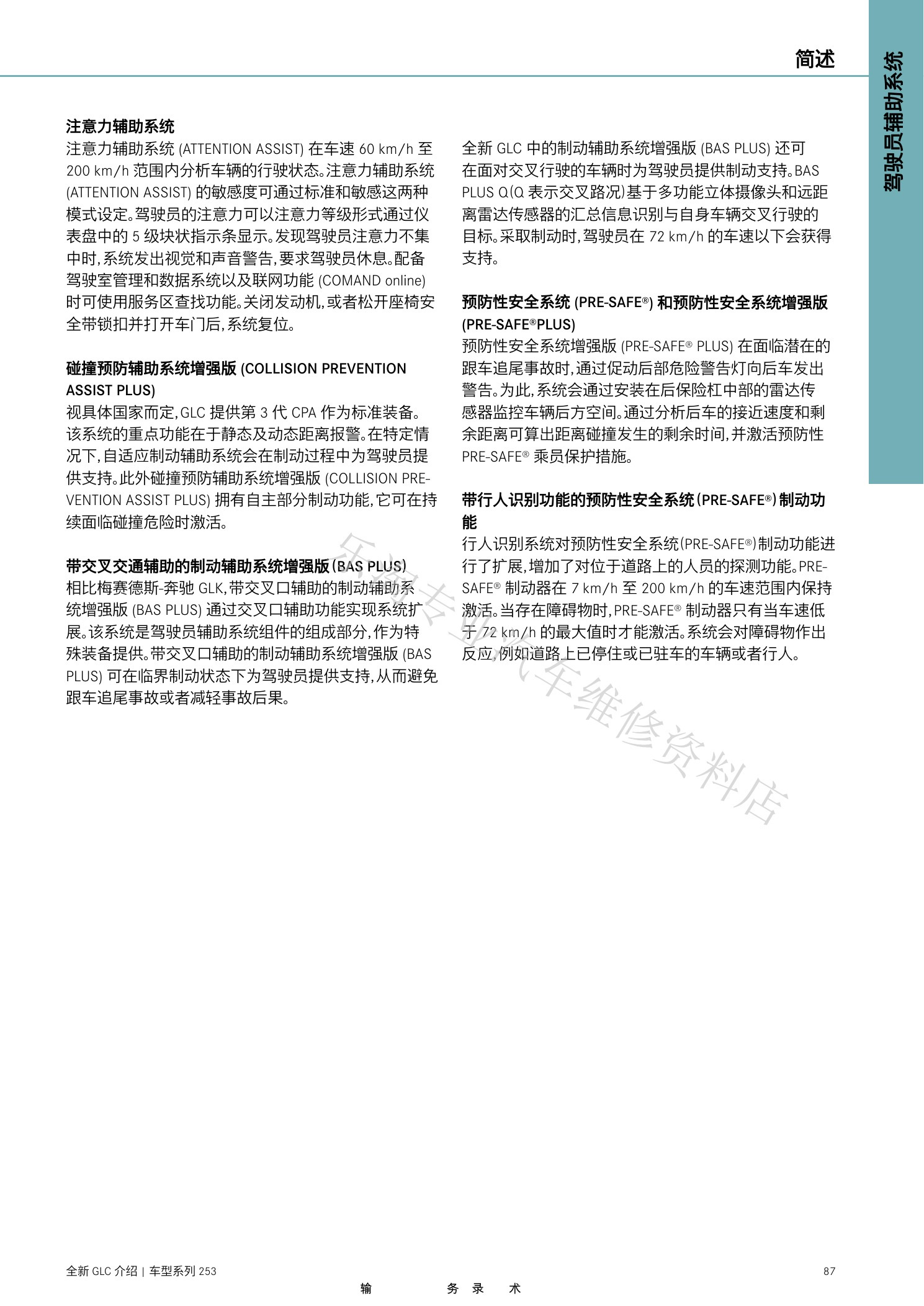

X253 GLC维修介绍资料原第86页。
X253 GLC维修介绍资料原第87页。
X253 GLC维修介绍资料原第88页。

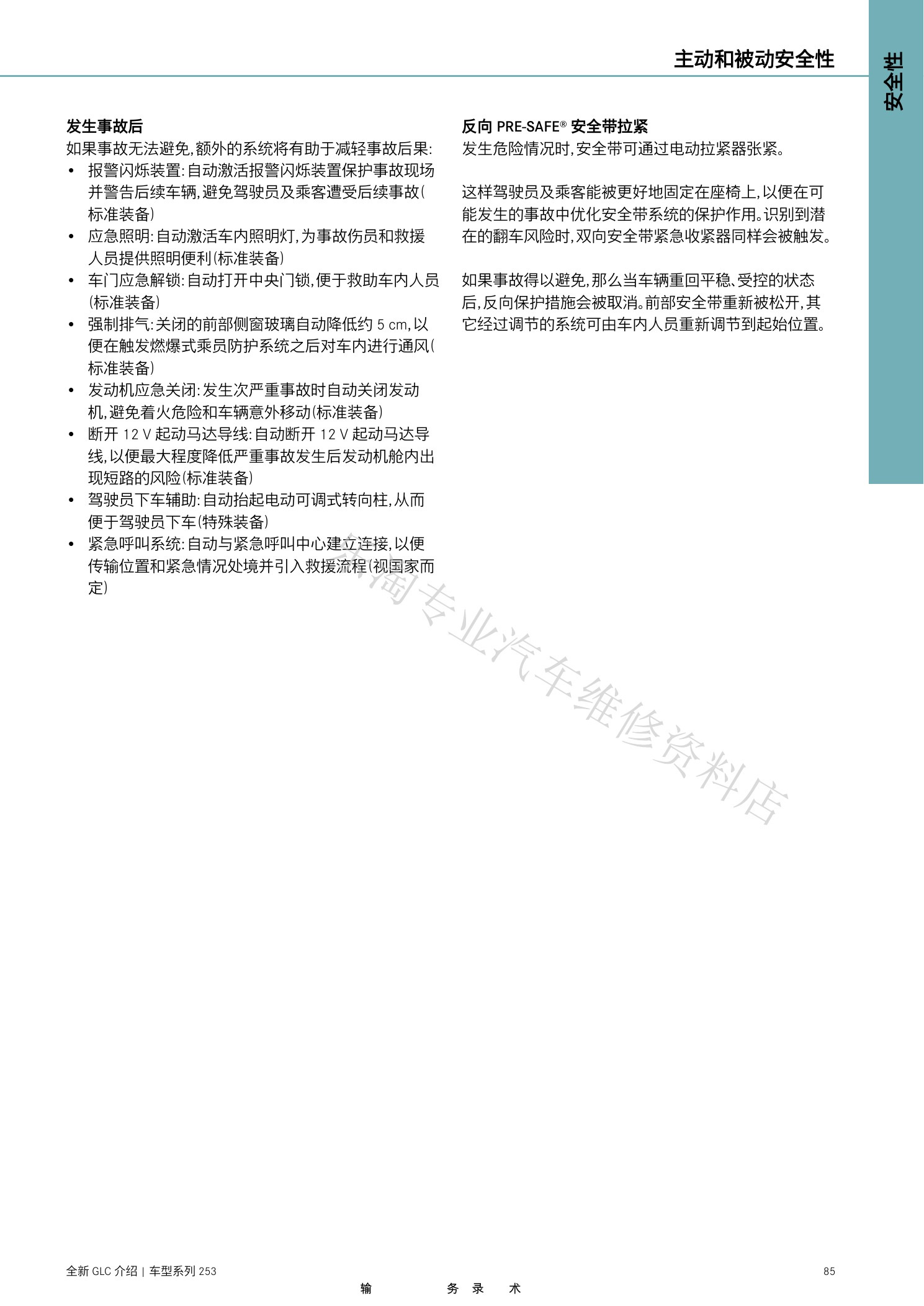

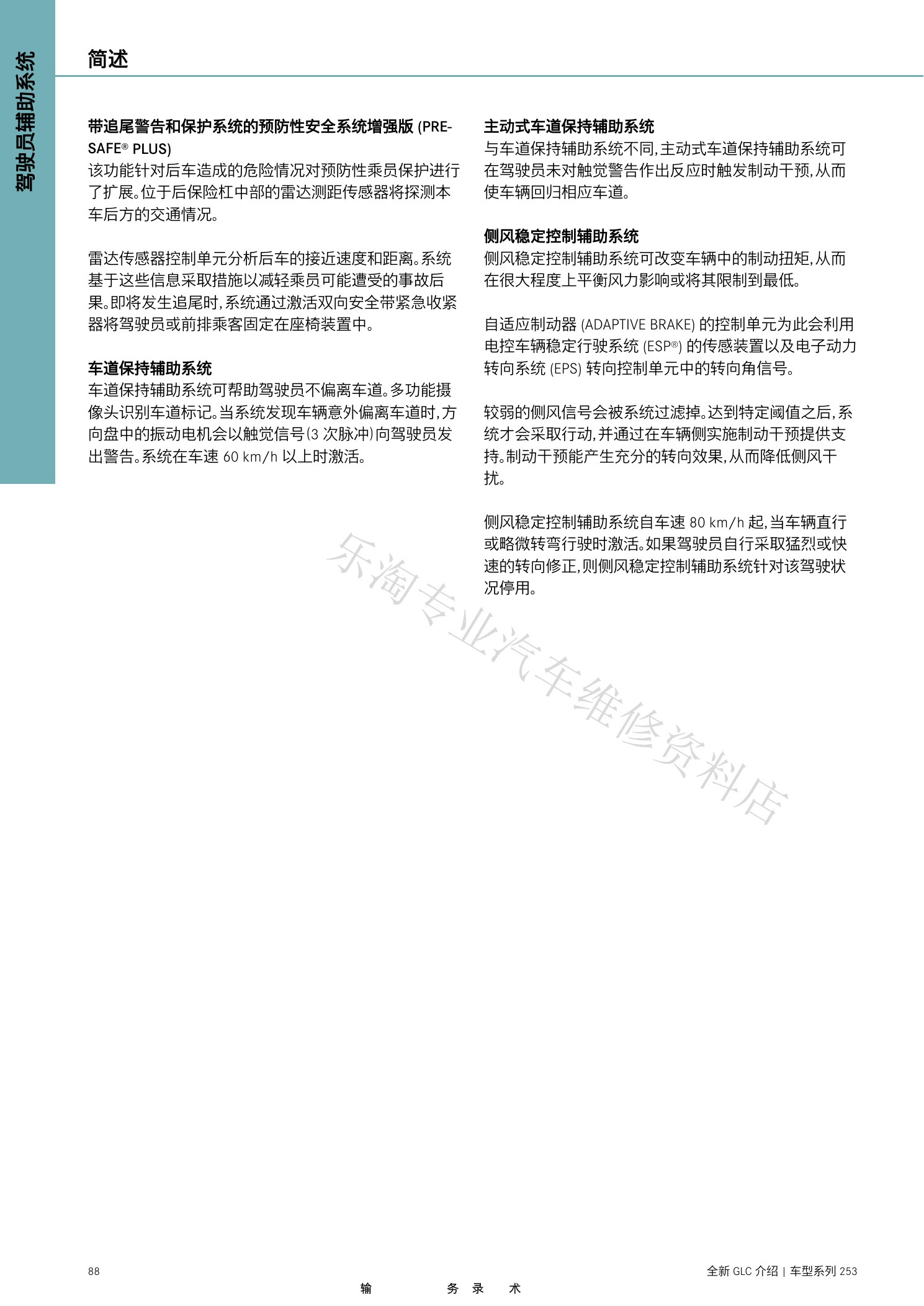

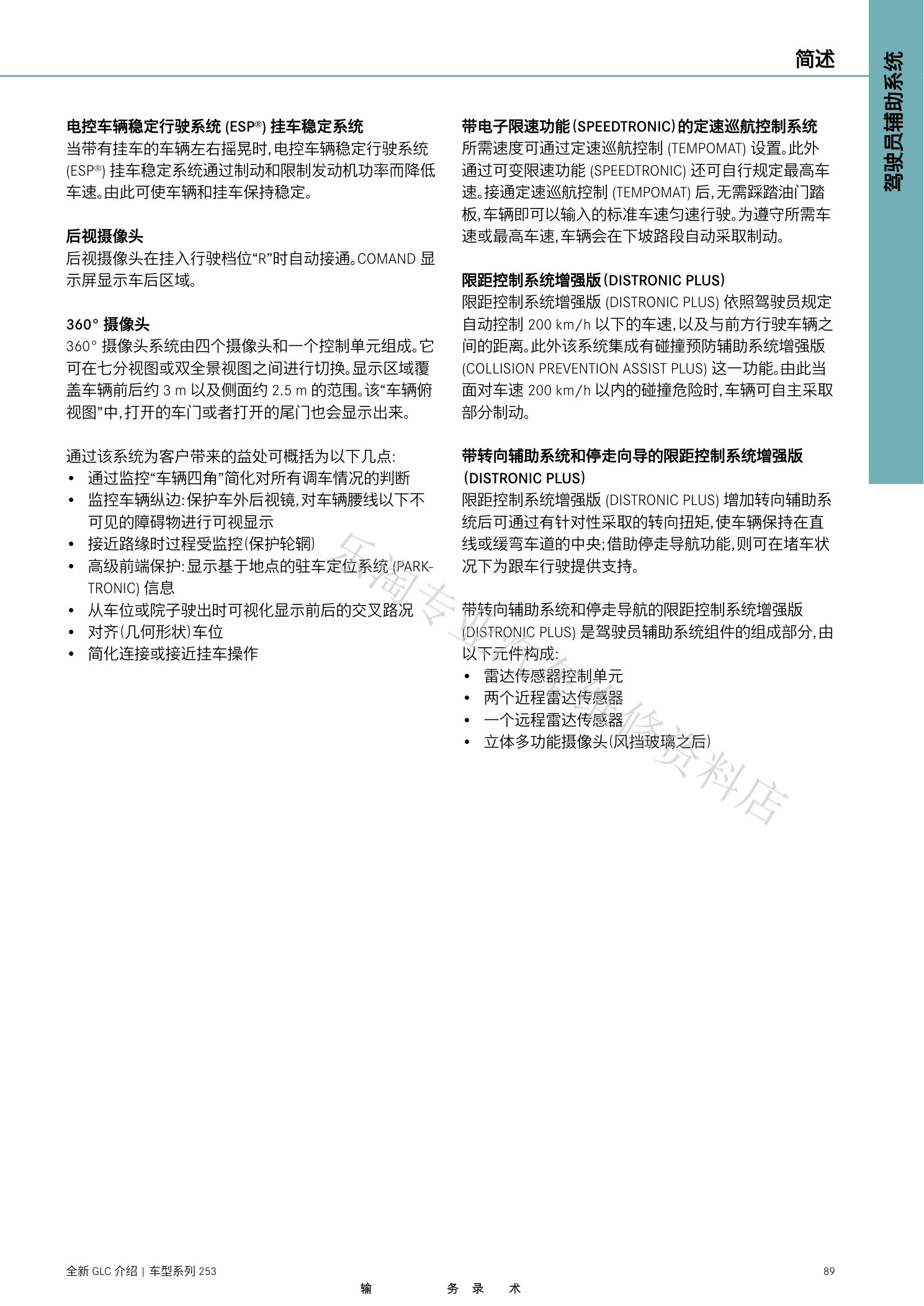

X253 GLC维修介绍资料原第89页。

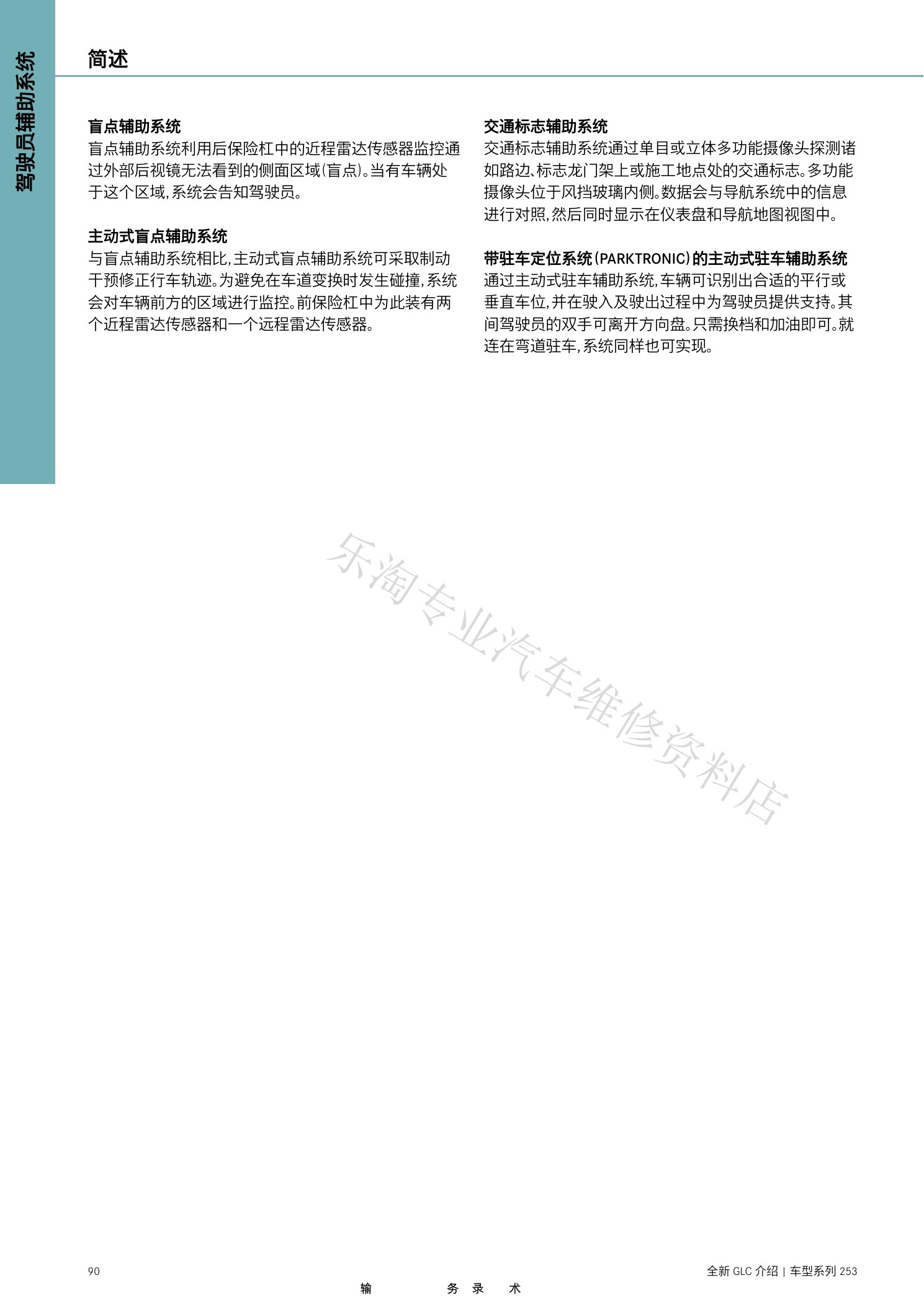

X253 GLC维修介绍资料原第90页。
X253 GLC维修介绍资料原第91页。

六、空调、预调节与信息娱乐

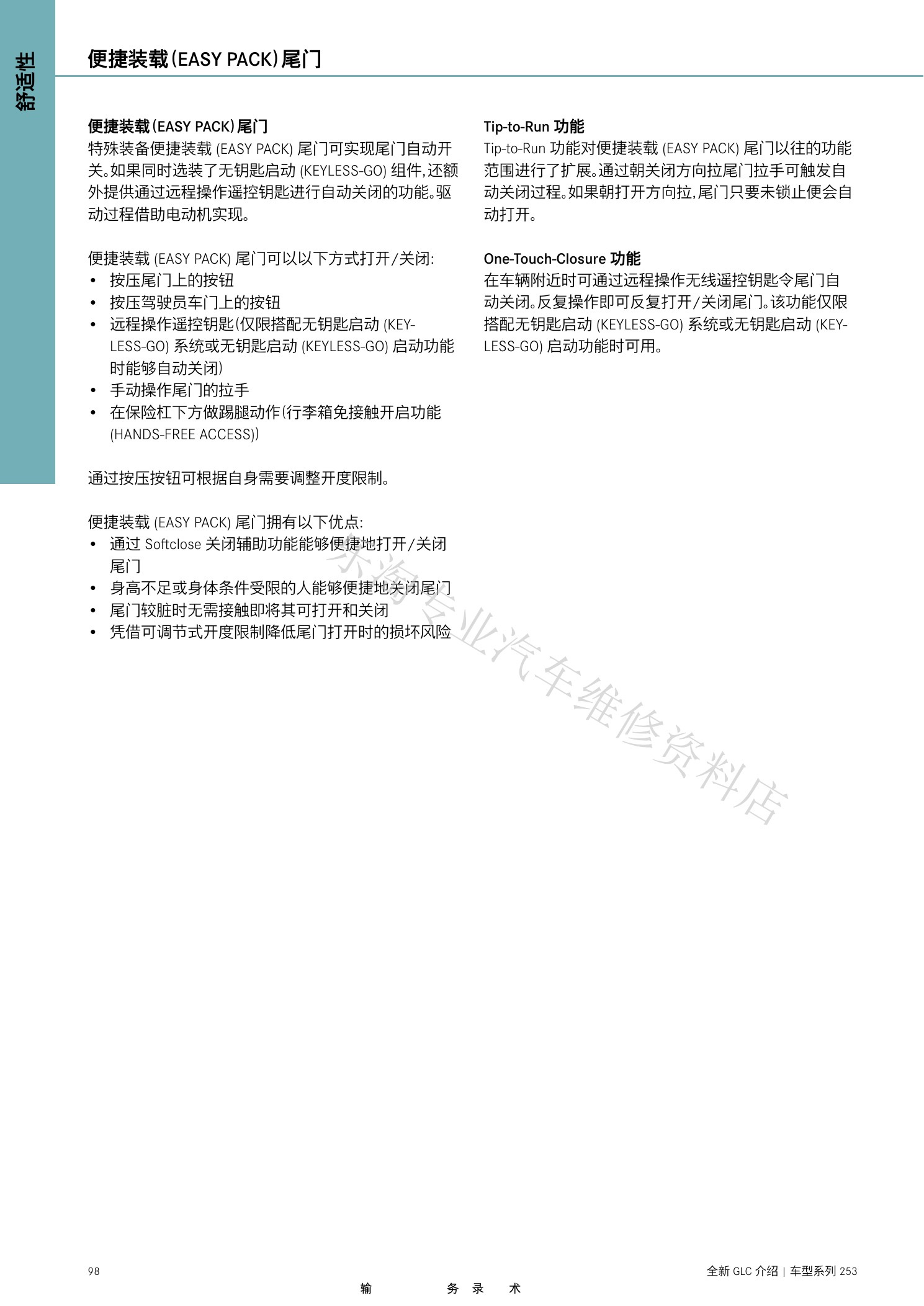

舒适部分包含空调、温度预调节、EASY-PACK尾门、车载智能信息与音响系统。

X253 GLC维修介绍资料原第92页。

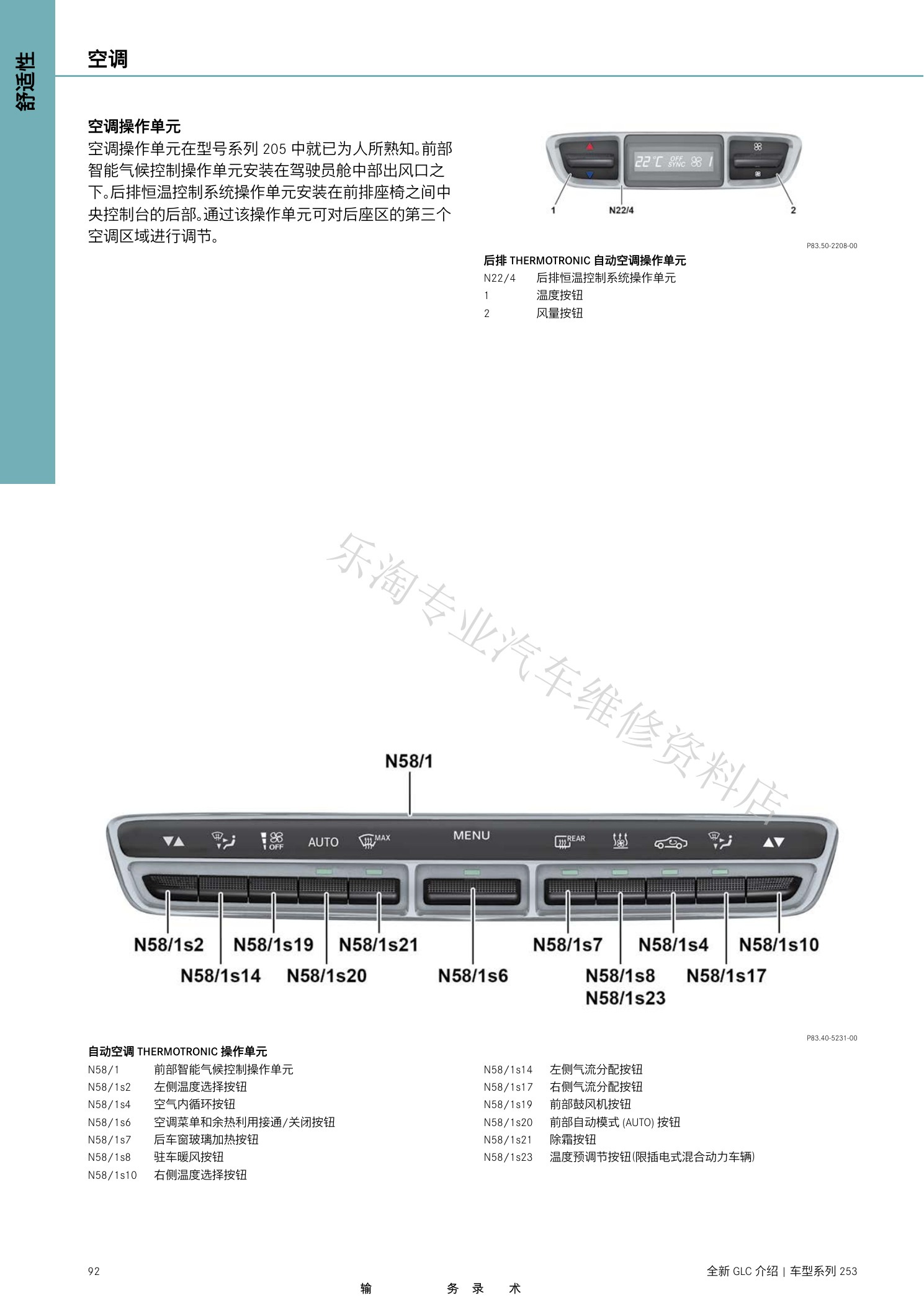

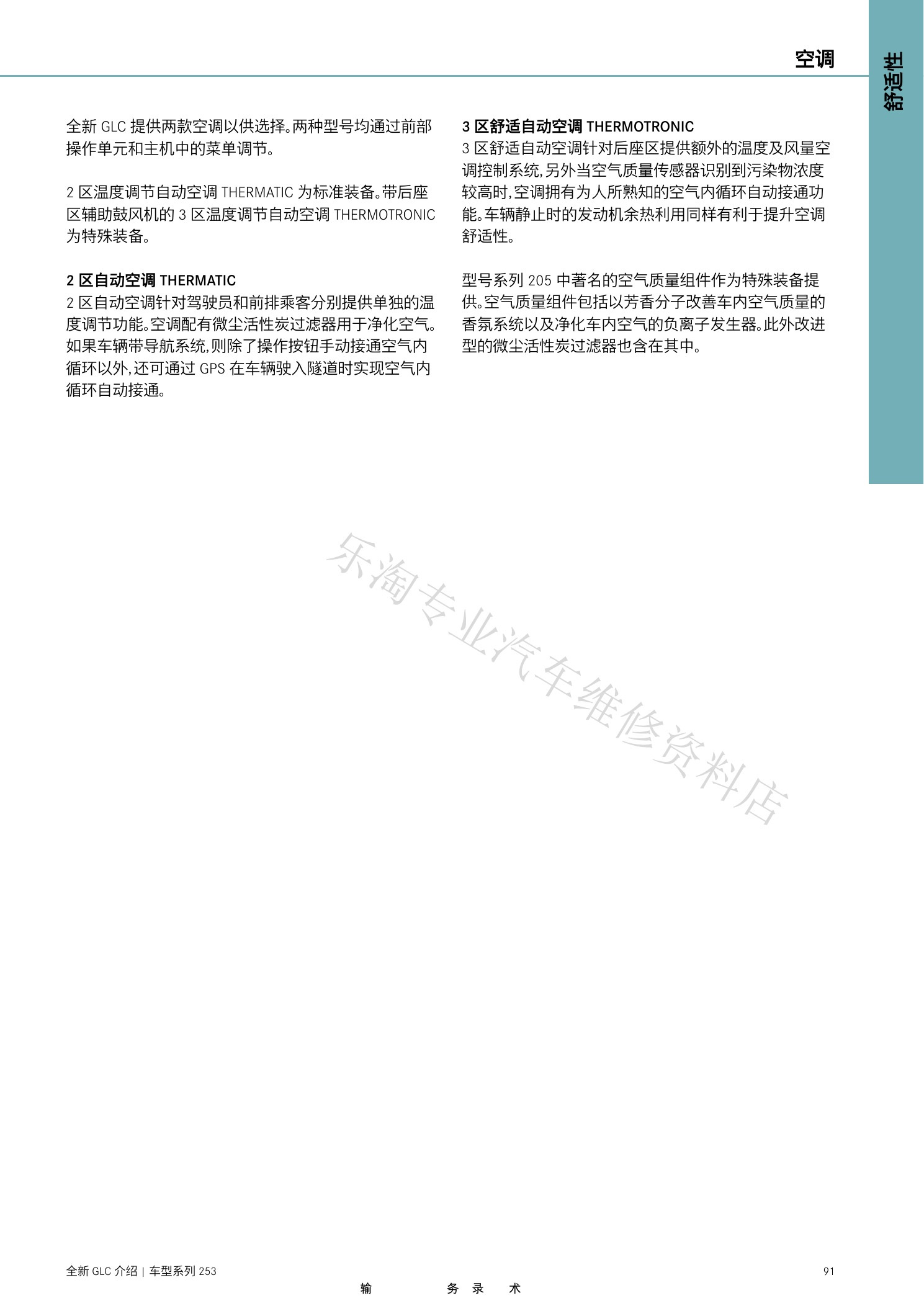

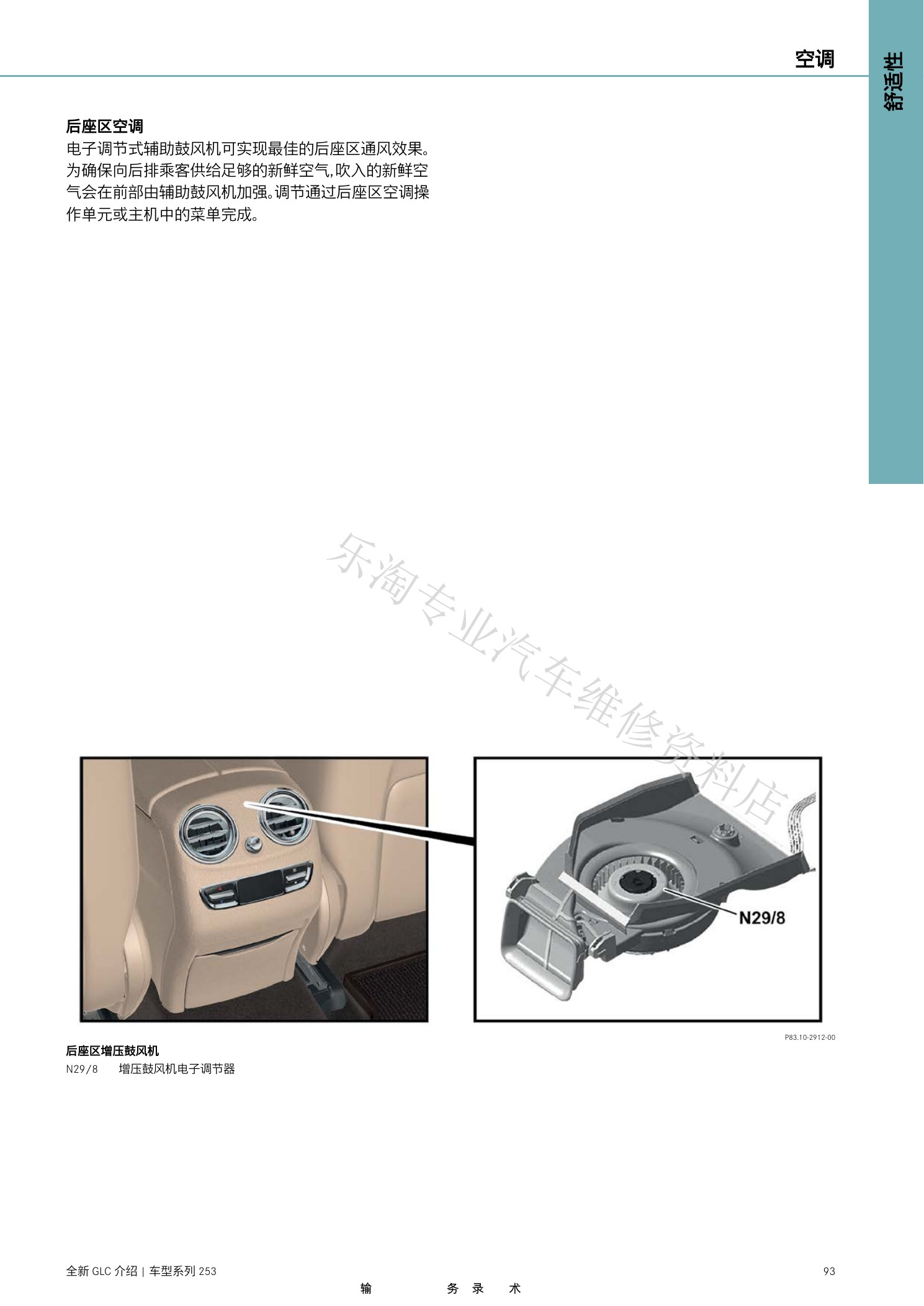

X253 GLC维修介绍资料原第93页。

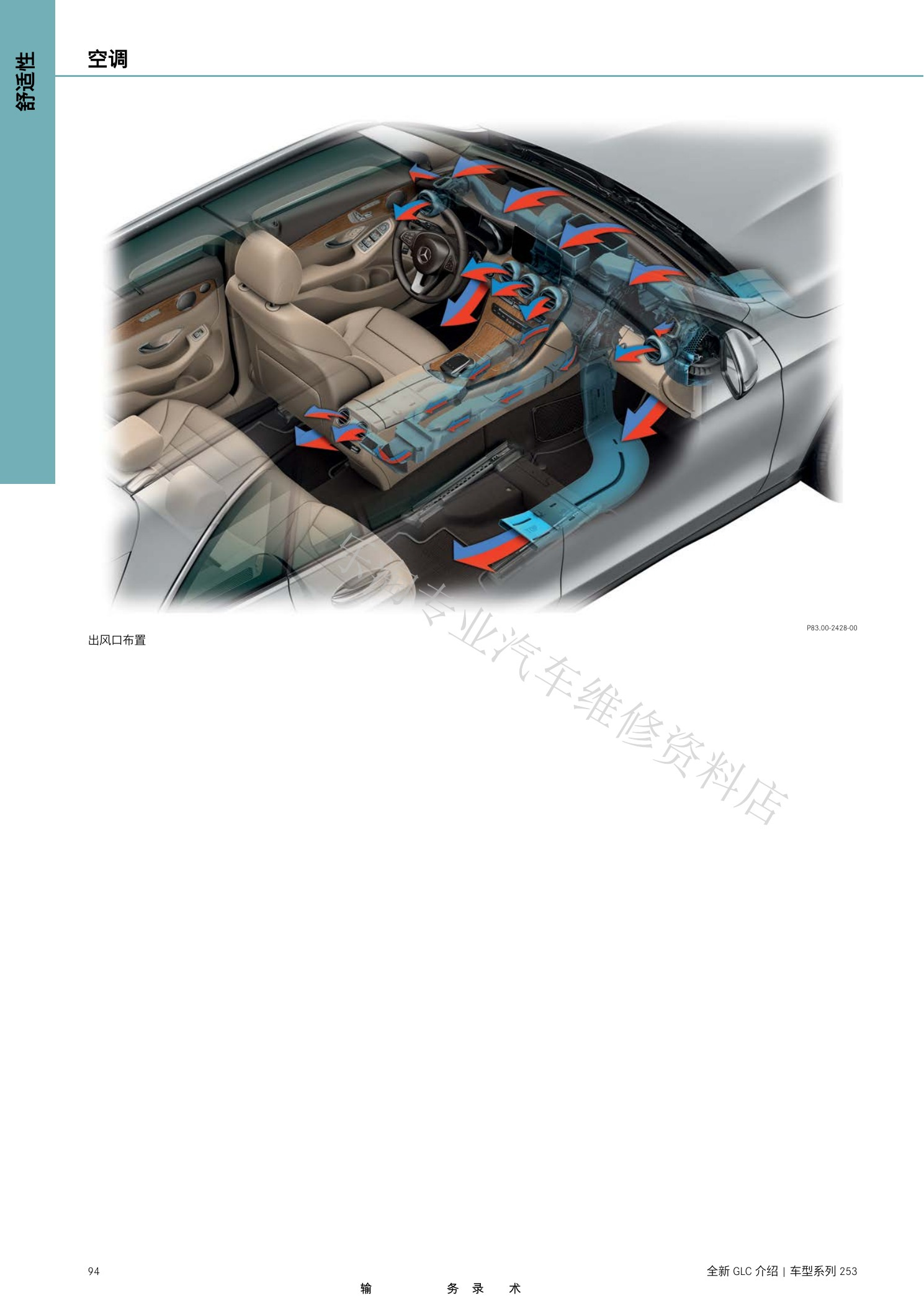

X253 GLC维修介绍资料原第94页。

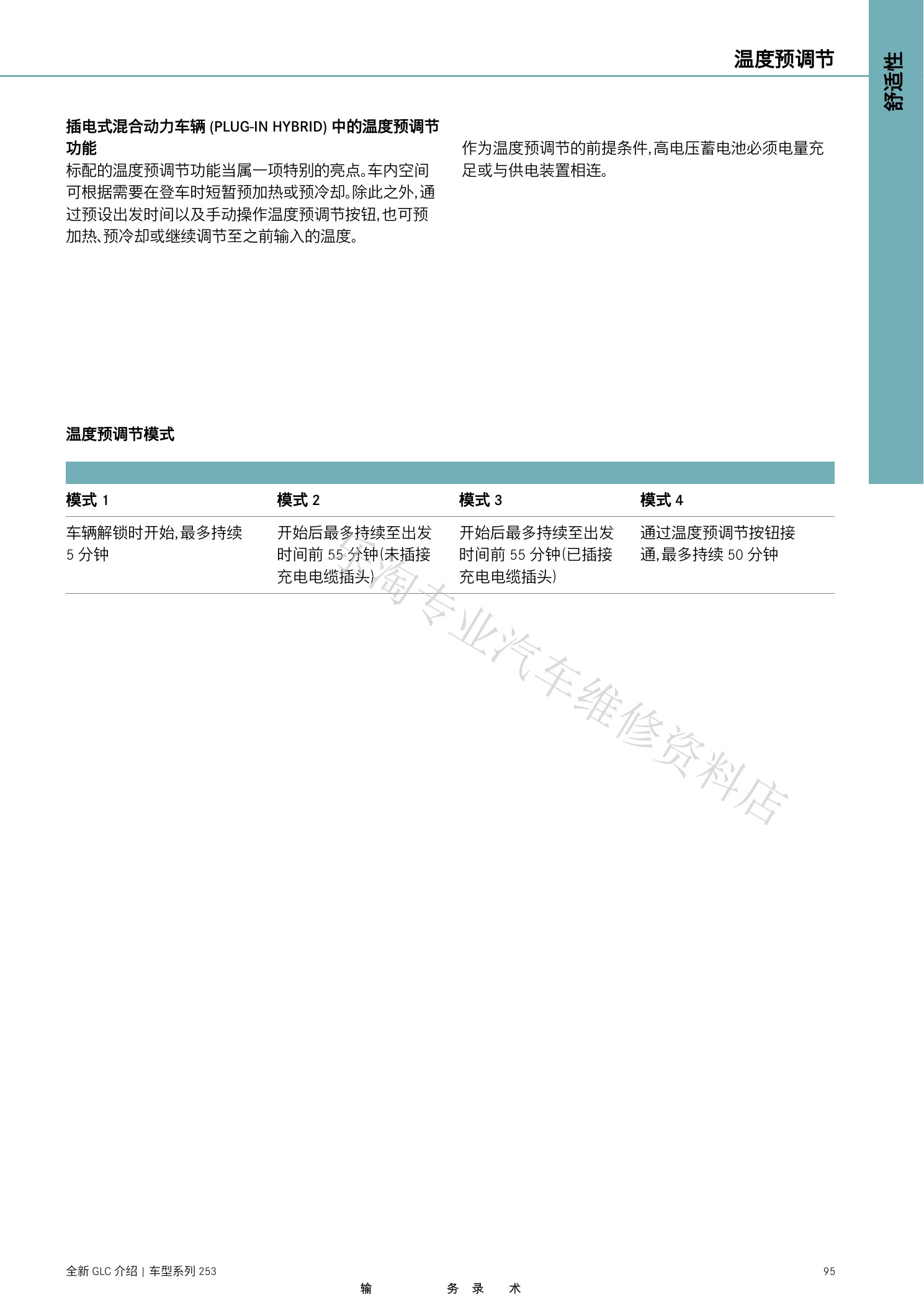

X253 GLC维修介绍资料原第95页。
X253 GLC维修介绍资料原第96页。

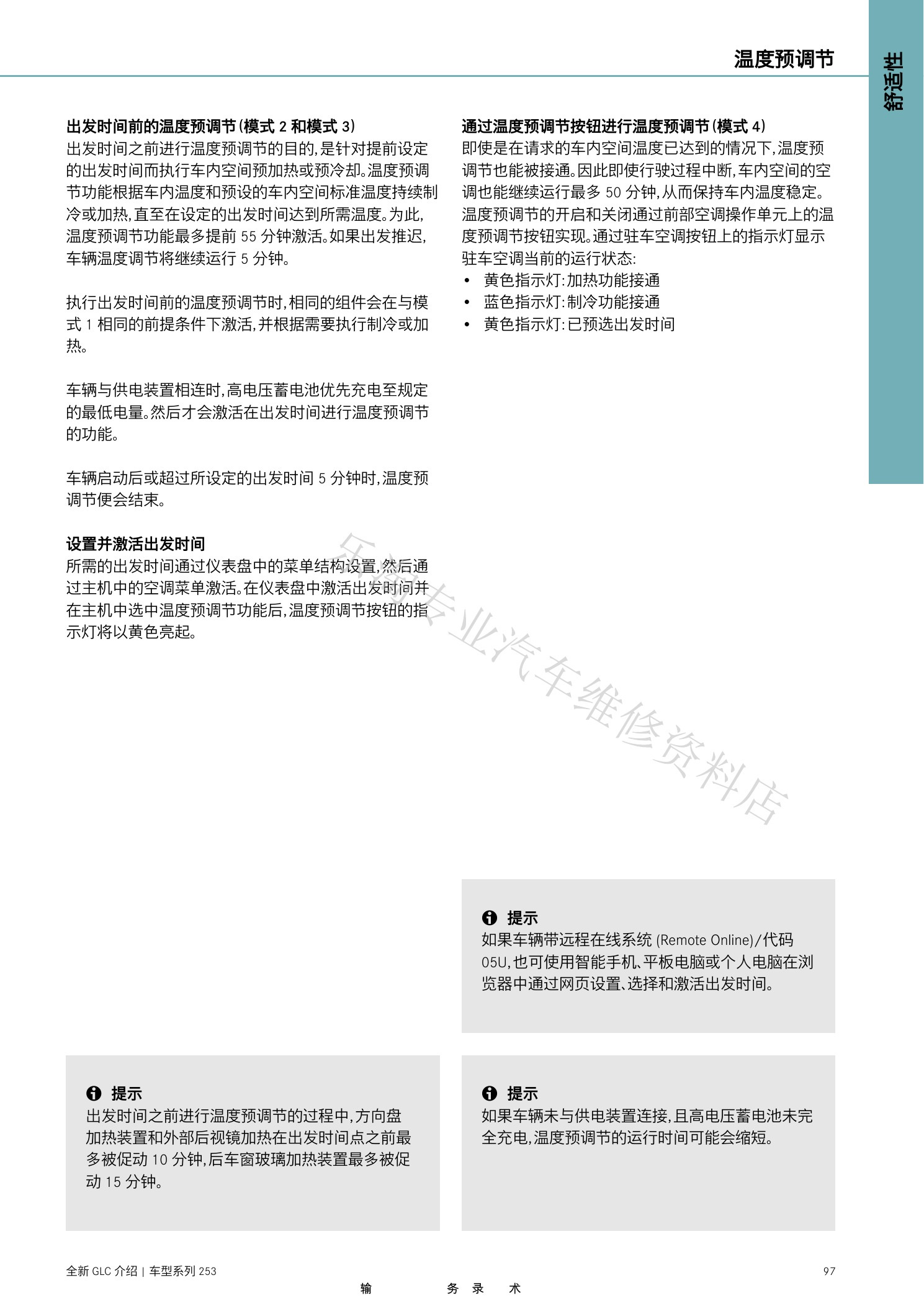

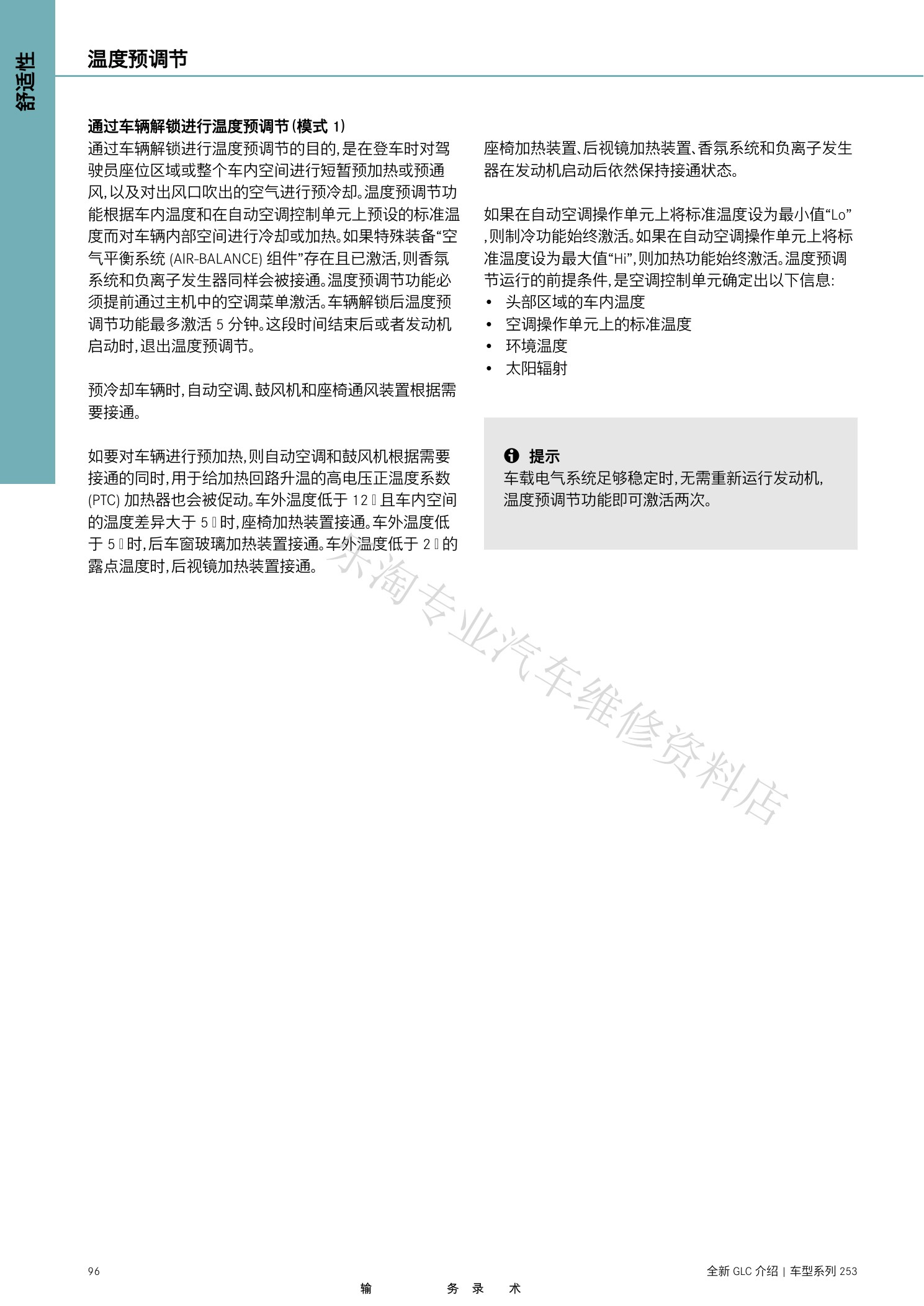

X253 GLC维修介绍资料原第97页。
X253 GLC维修介绍资料原第98页。
X253 GLC维修介绍资料原第99页。

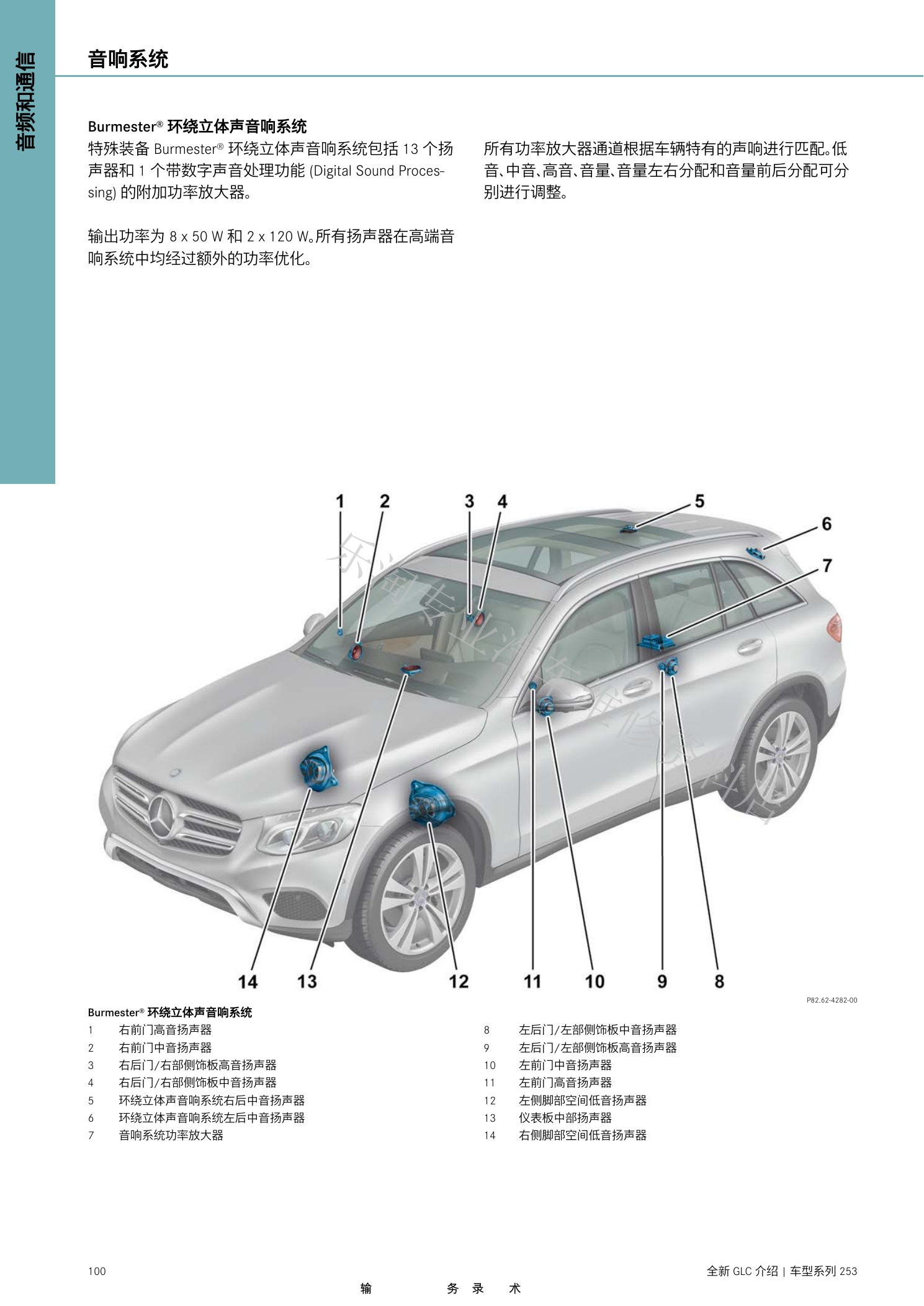

X253 GLC维修介绍资料原第100页。

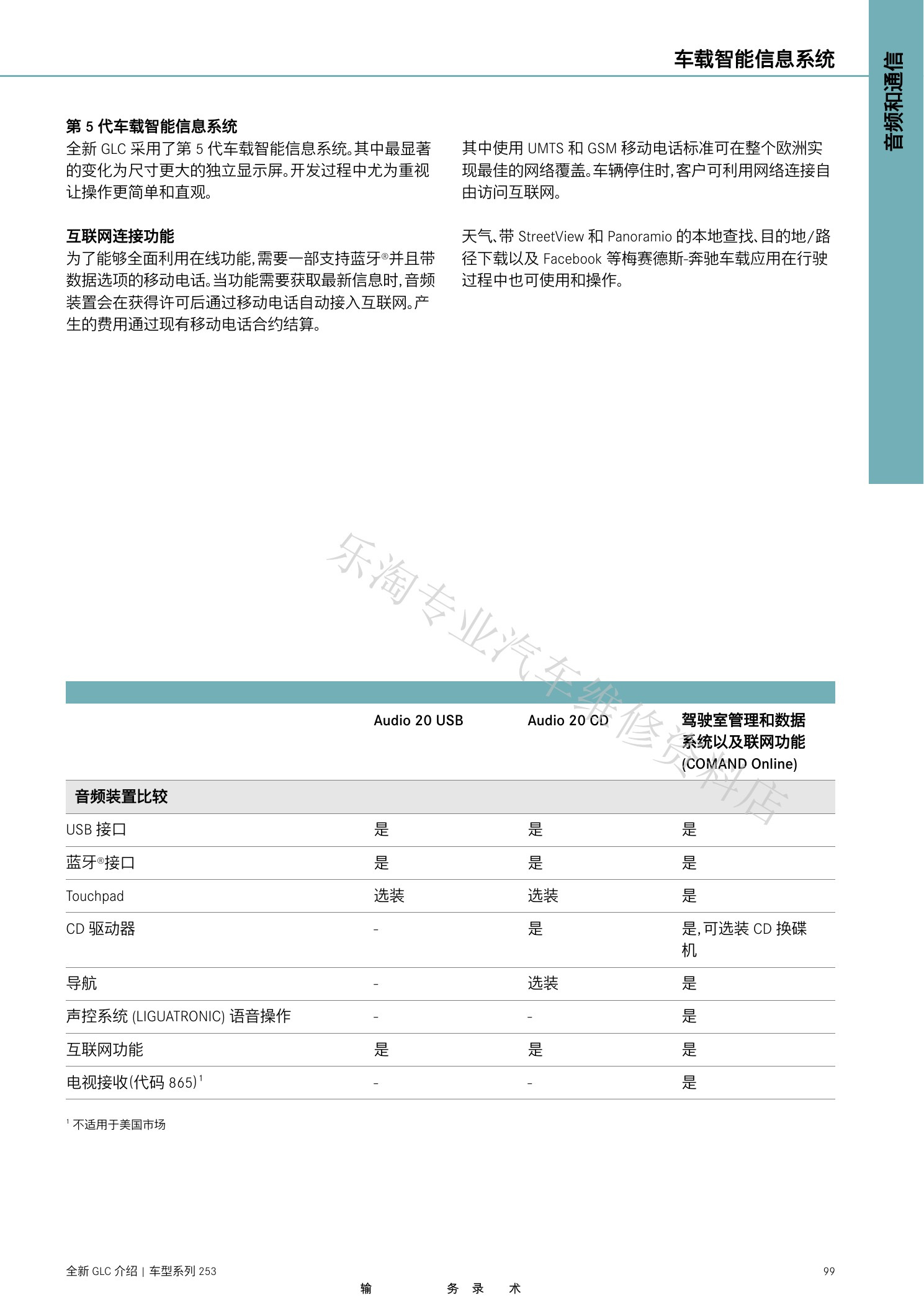

X253 GLC维修介绍资料原第101页。

七、车身、复杂功能、工具与附录

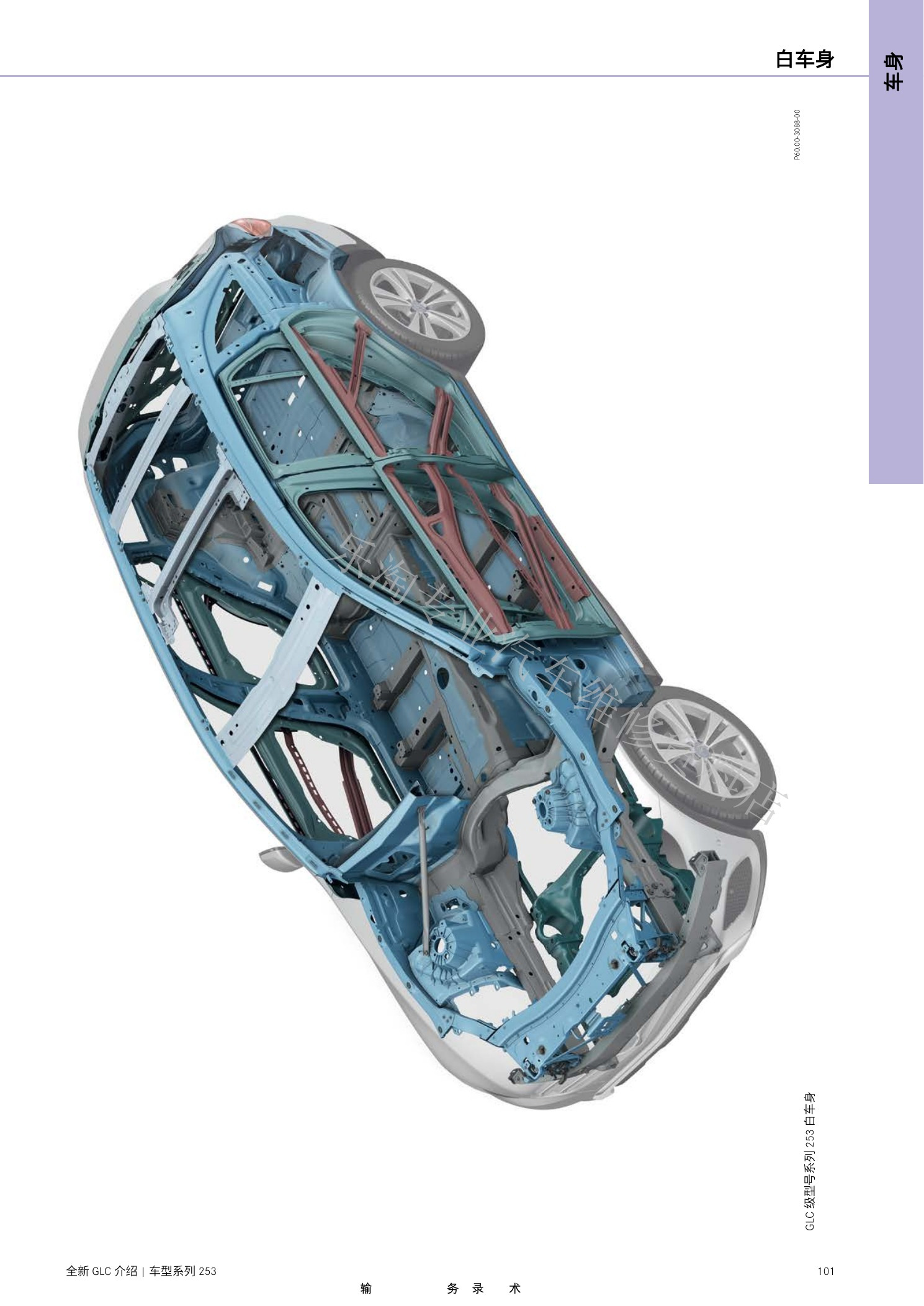

末尾保留白车身、事故作用力、复杂车辆功能概览、专用工具、维修设备、缩写和索引。

X253 GLC维修介绍资料原第102页。

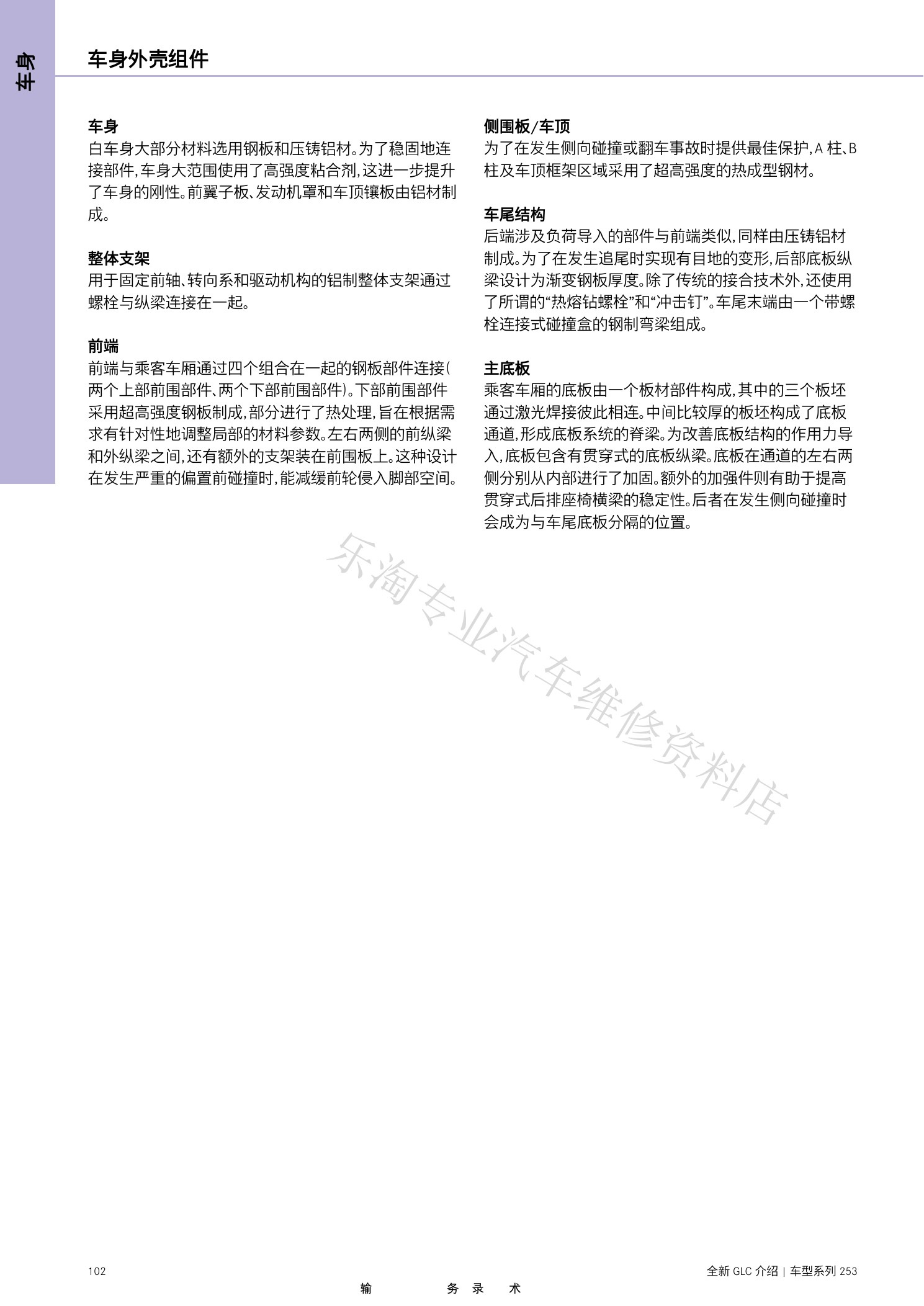

X253 GLC维修介绍资料原第103页。

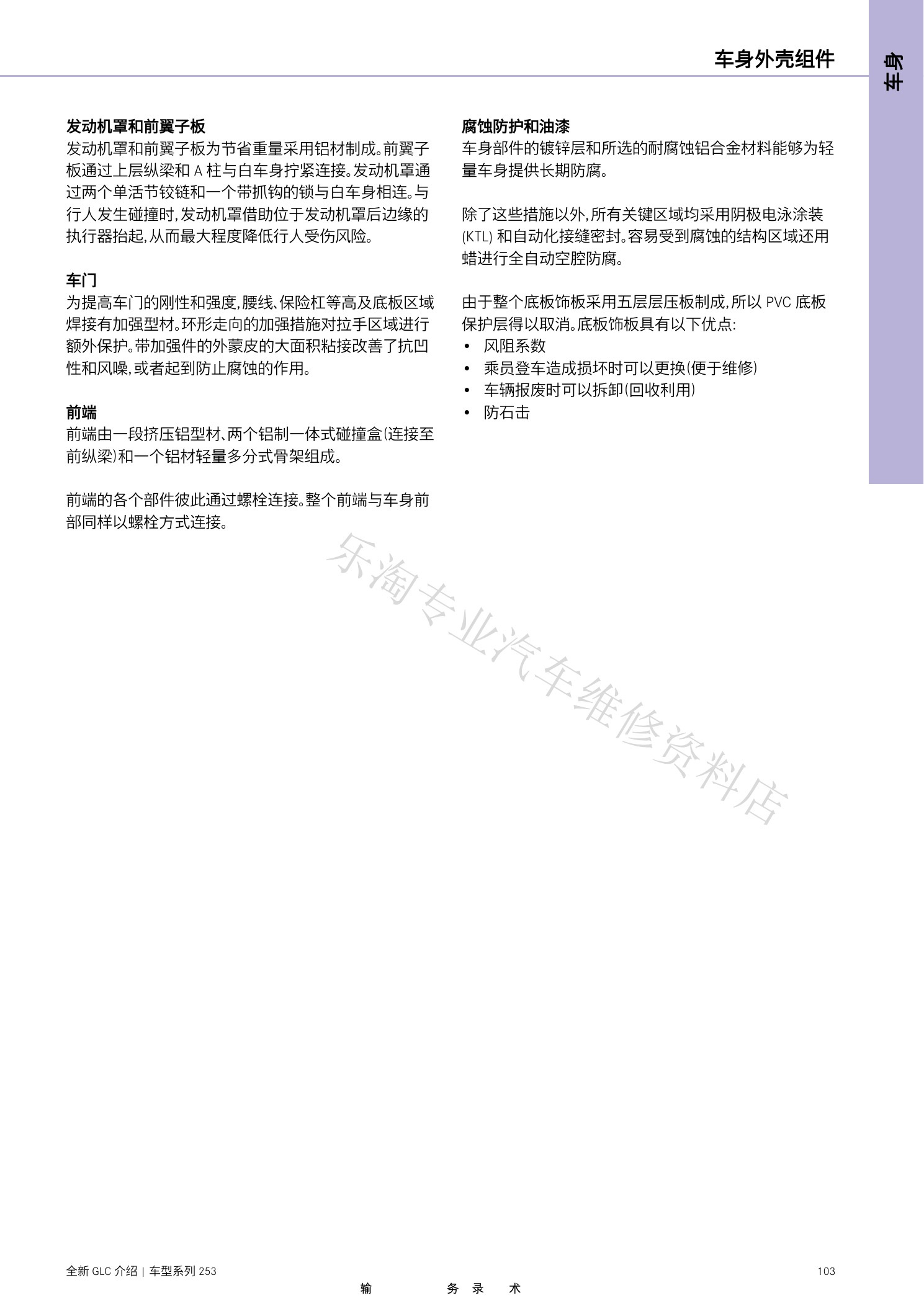

X253 GLC维修介绍资料原第104页。
X253 GLC维修介绍资料原第105页。

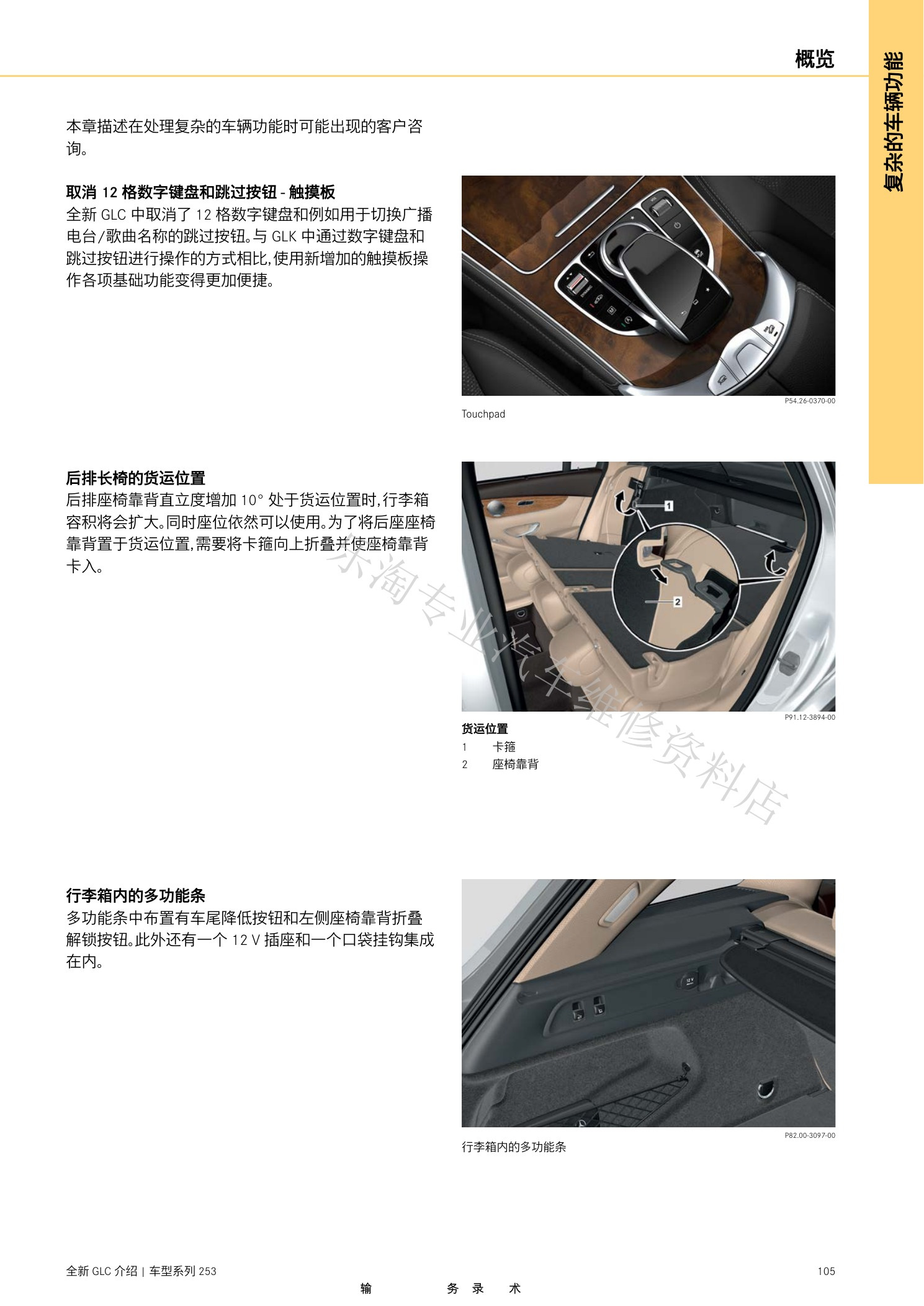

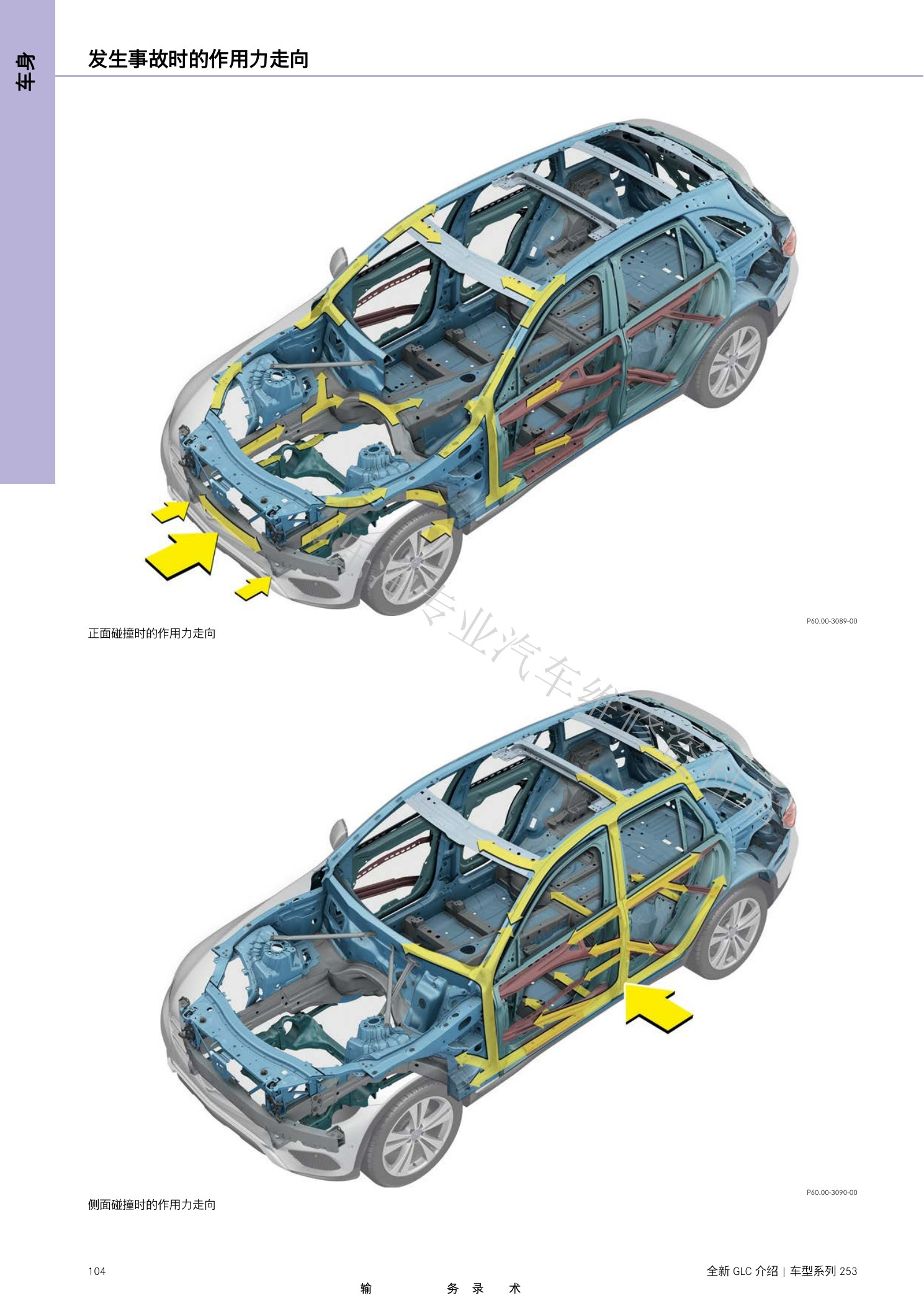

X253 GLC维修介绍资料原第106页。

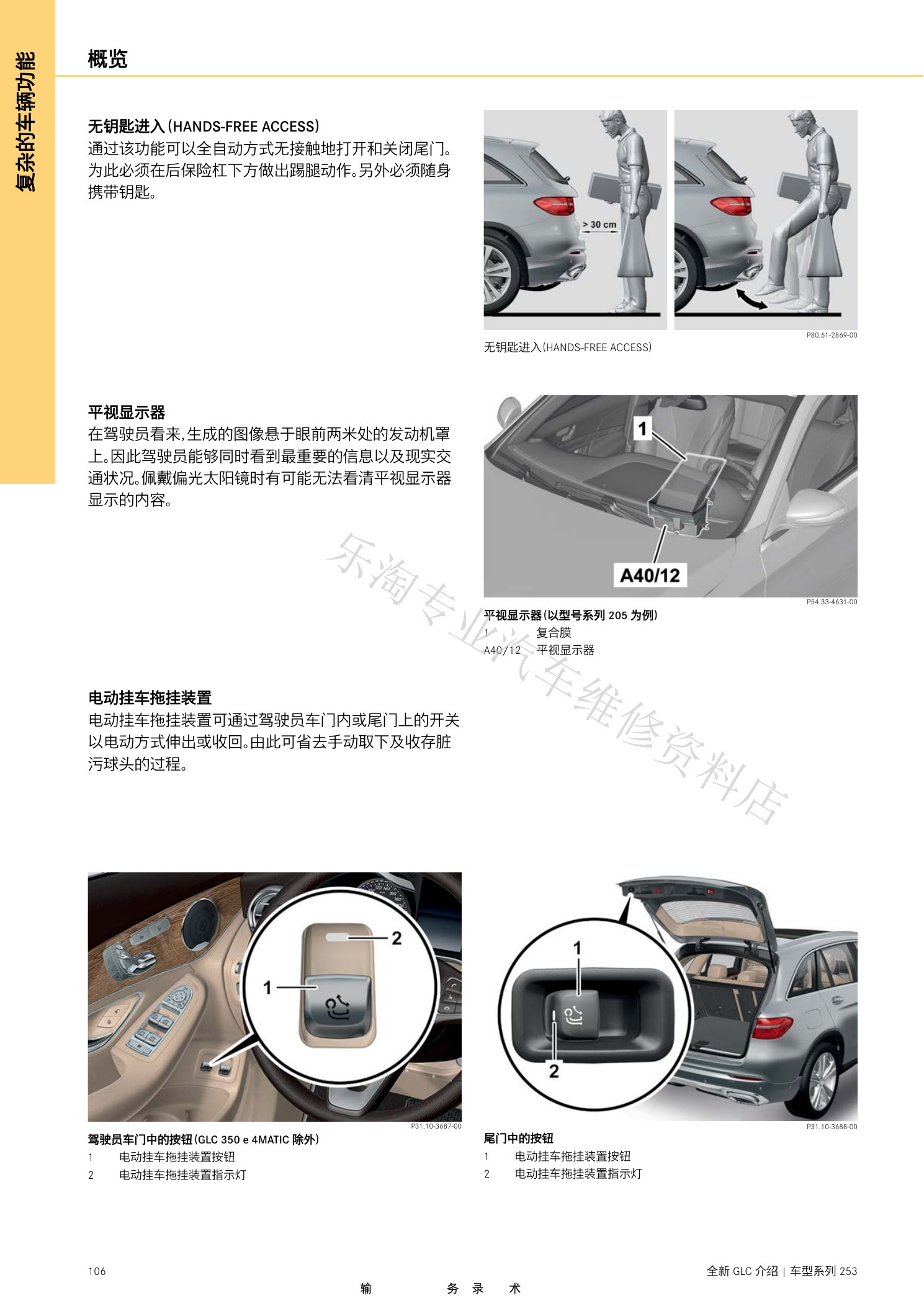

X253 GLC维修介绍资料原第107页。

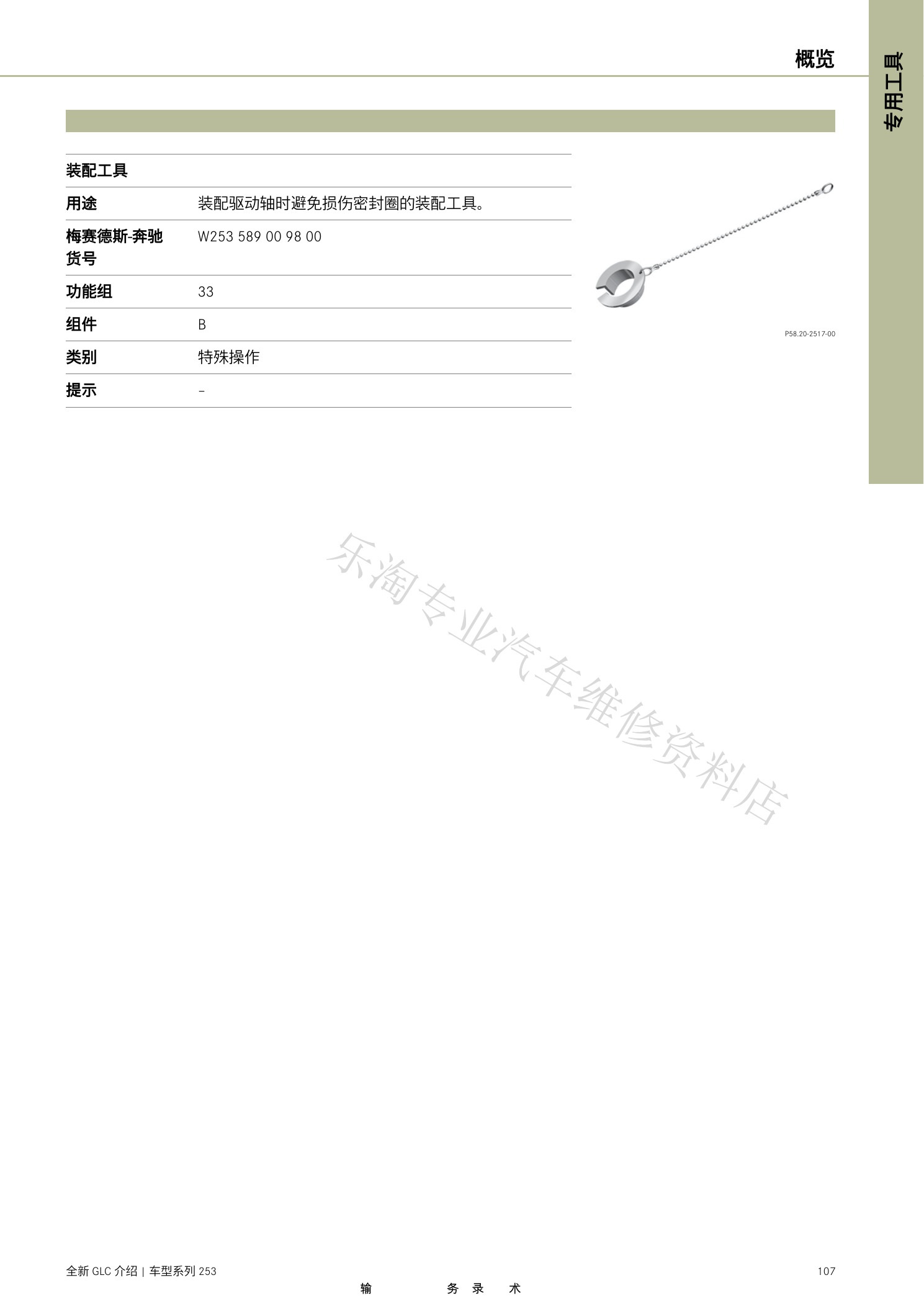

X253 GLC维修介绍资料原第108页。

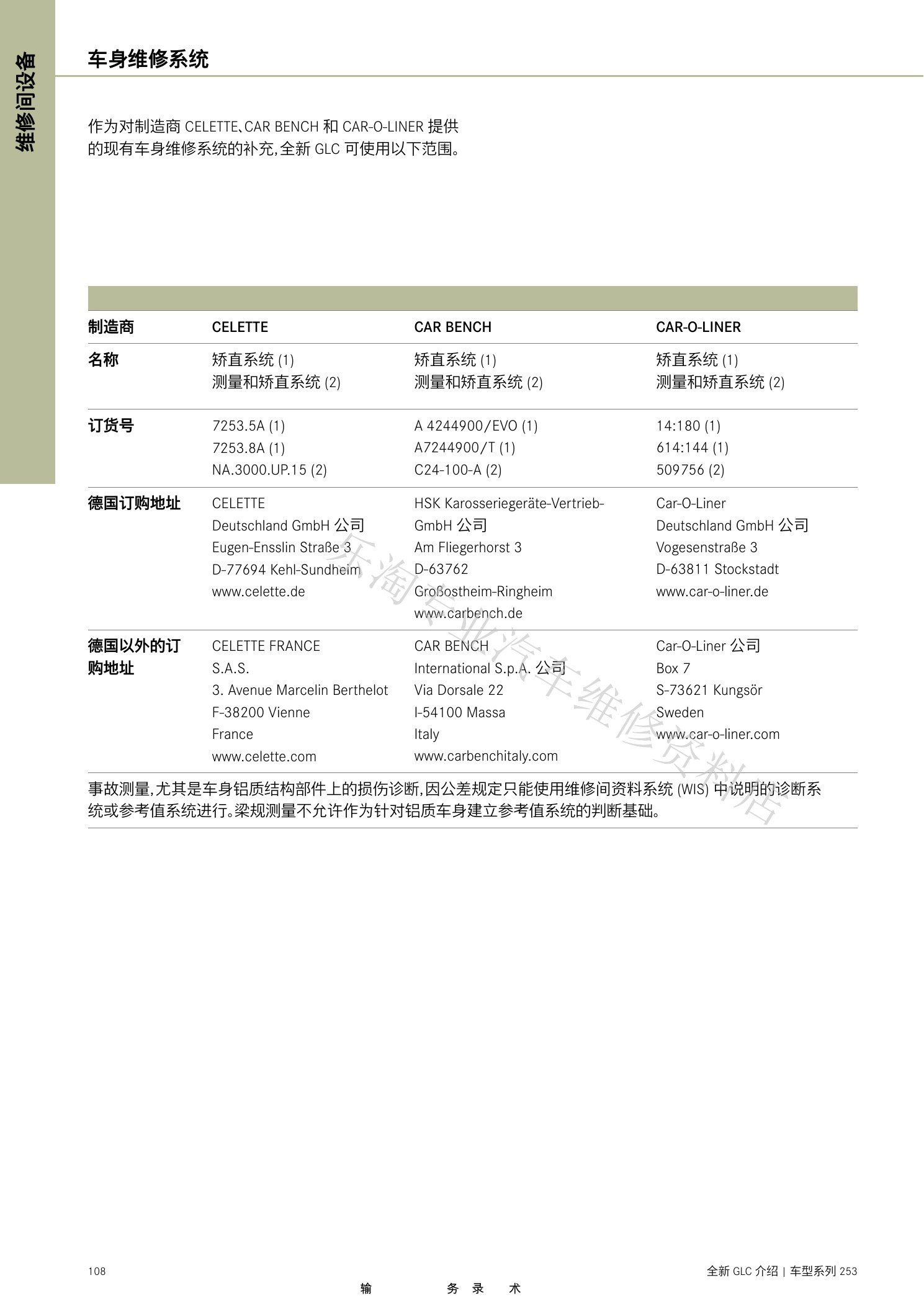

X253 GLC维修介绍资料原第109页。
X253 GLC维修介绍资料原第110页。

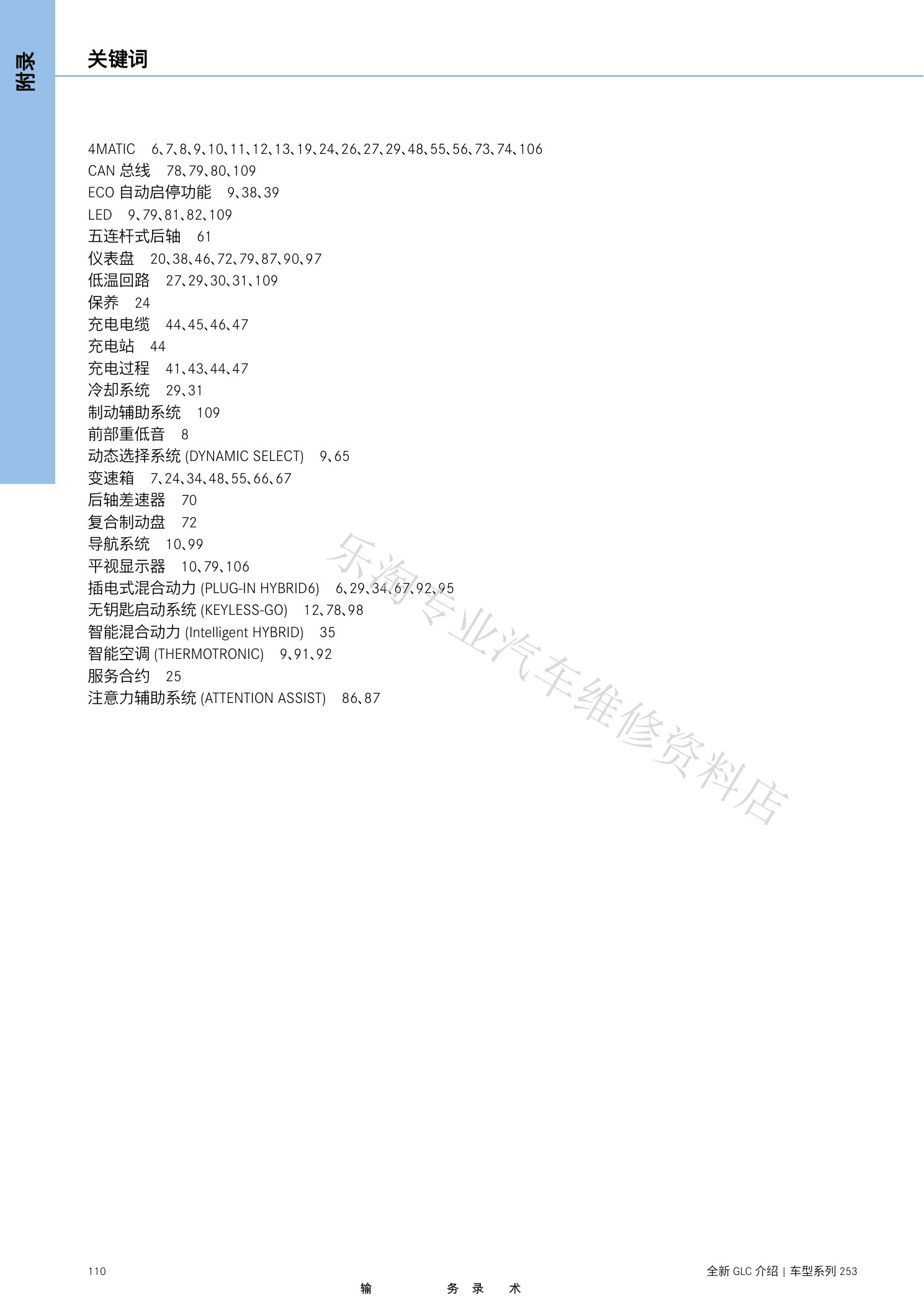

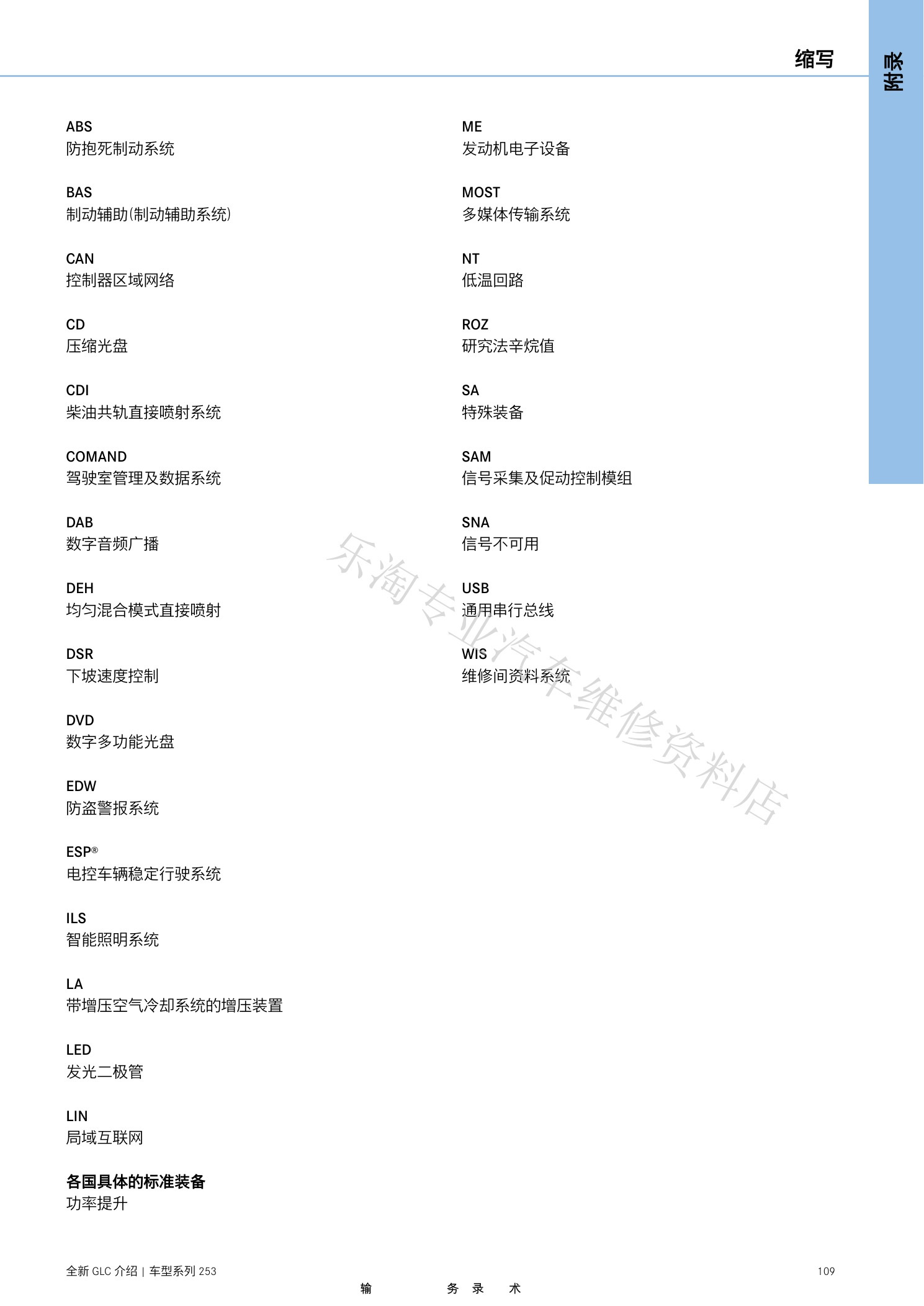

X253 GLC维修介绍资料原第111页。
X253 GLC维修介绍资料原第112页。

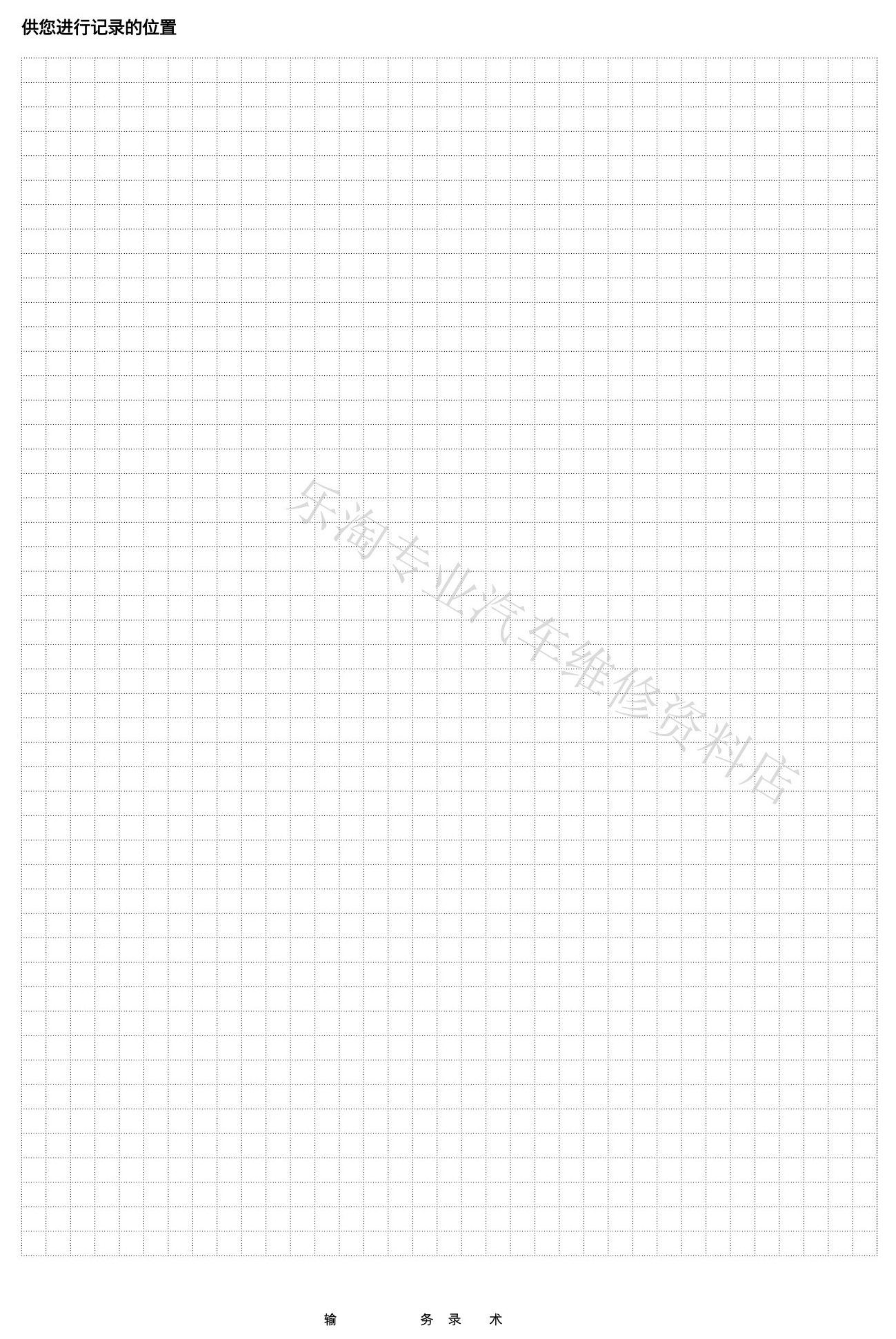

X253 GLC维修介绍资料原第113页。

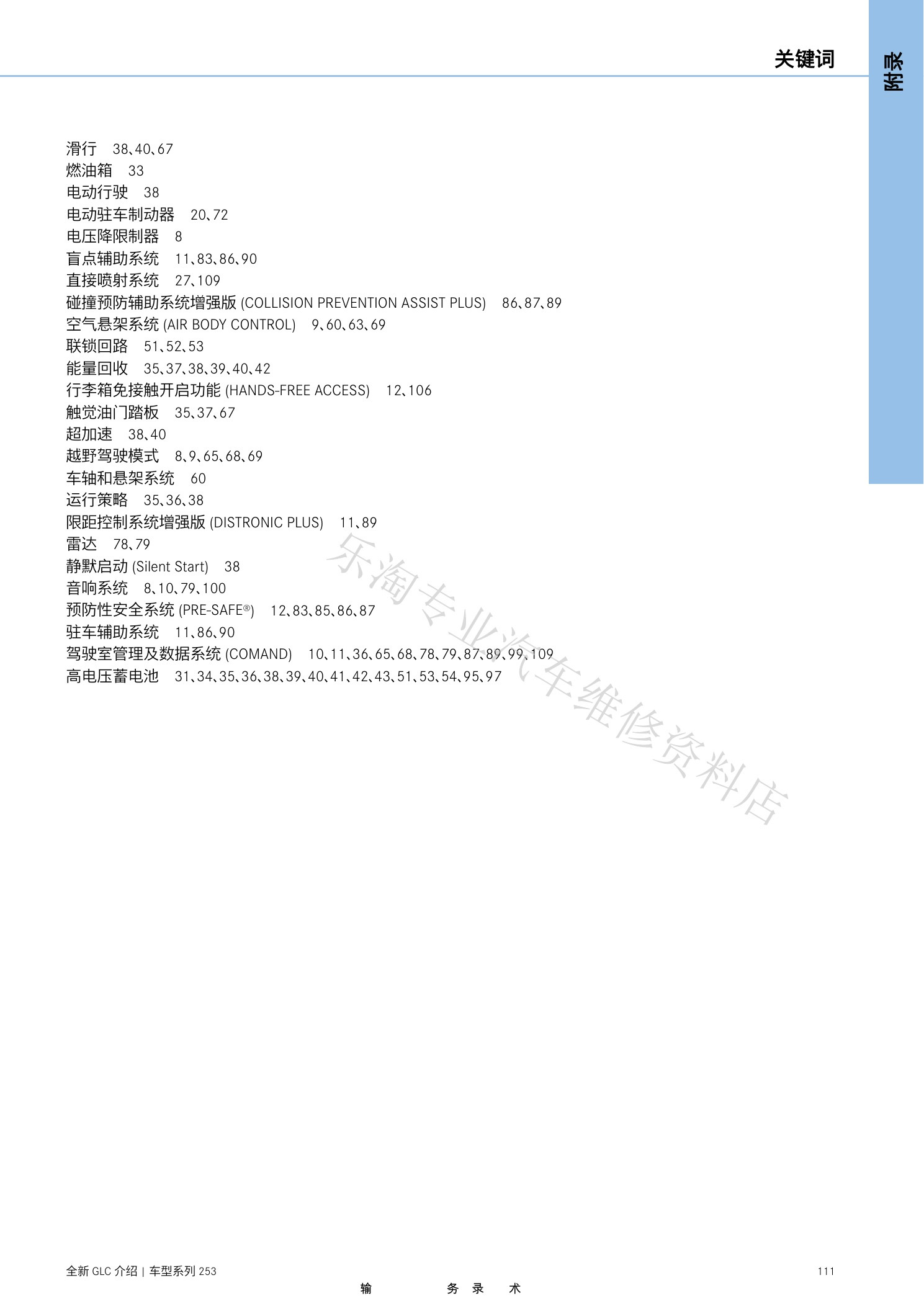

X253 GLC维修介绍资料原第114页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
