2024+ 特斯拉 Model 3 充电接口结构识读：外形差异与验电边界

同在Model 3维修资料中出现的充电接口，也可能对应不同市场配置。本页用于外形与资料识读，不提供万用表连接、端子接触或合格判定步骤。

一、左右分置与上下分置的图例不可混用

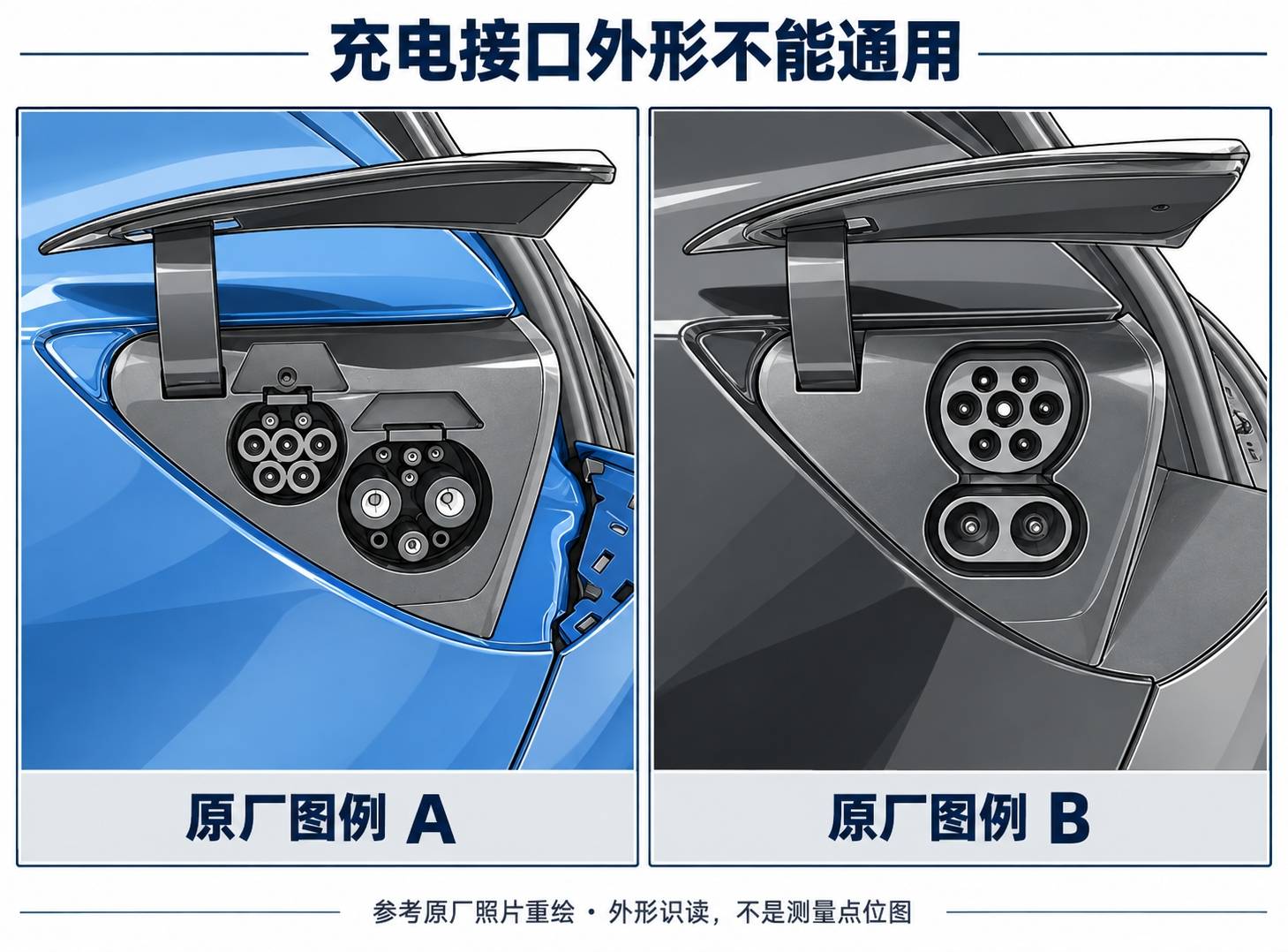

图例A两组接口在画面中左右分置，图例B则上下排列。盖板、接口轮廓及可见孔位应对照具体车辆，而不能拿一张图片覆盖所有充电口。本图去掉原图测量高亮，避免把部件识读误当成测量路线。

二、外形识别与电气安全状态是两回事

充电口盖打开、没有连接充电枪或屏幕显示某状态，都不能代替规定的高压安全确认。原厂程序对人员资质、防护与测试设备另有要求，本页不缩写为一张“照图测三点”的教程。

三、临界读数不能自行补判

所引程序分别描述大于10V和小于10V时的处理，但没有在相应句子中说明恰好等于10V的分支；低于该值后又要求返回本程序。这里提及数字只为解释原文疑点，不是安全阈值建议。本文不提供旧测量流程、表笔位置图和停工线标题，不自行增加通过分支。

四、对应版本仍是实际维修的前提

充电口内部结构、端子功能和安全验收不能从重绘图推断。实际作业须取得适用车型、市场和版本的明确有效程序；尚有疑点时，不以本页代替原厂技术支持。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《充电接口电压检查》及英文版《Charge Port Voltage Check》；主 GUID：GUID-AD45157B-38B9-49EF-91FB-29822E835137。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：充电接口外形随市场配置变化；原厂电压检查文字对恰好等于 10 V 的分支未给出相同清晰度的判定。本文不把这个数字当作本站验电阈值或接触许可。

原厂主程序直接引用且与本页边界相关的入口：低压电源 - 锂离子（断开和连接）——低压状态须按独立程序确认。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
