摘要依据奔驰X156 GLA维修介绍资料，保留114页原资料，整理车型、三类发动机、7G-DCT、4MATIC、底盘网络、驾驶辅助与车身维修。

一、资料范围与技术状态

本资料介绍X156新款GLA，技术内容截至2013年10月，面向服务、维修及售后人员。

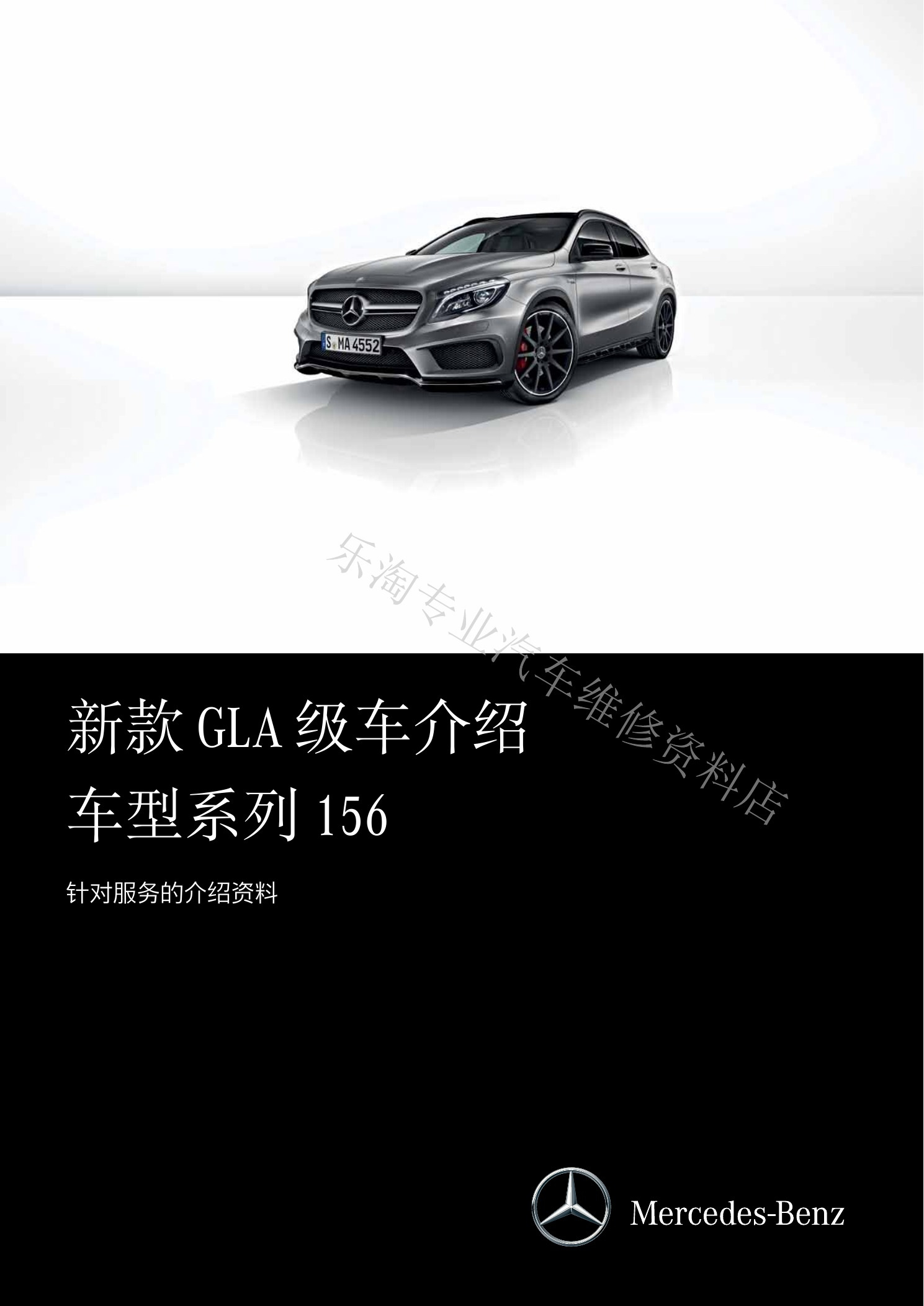

X156 GLA维修介绍资料原第1页。

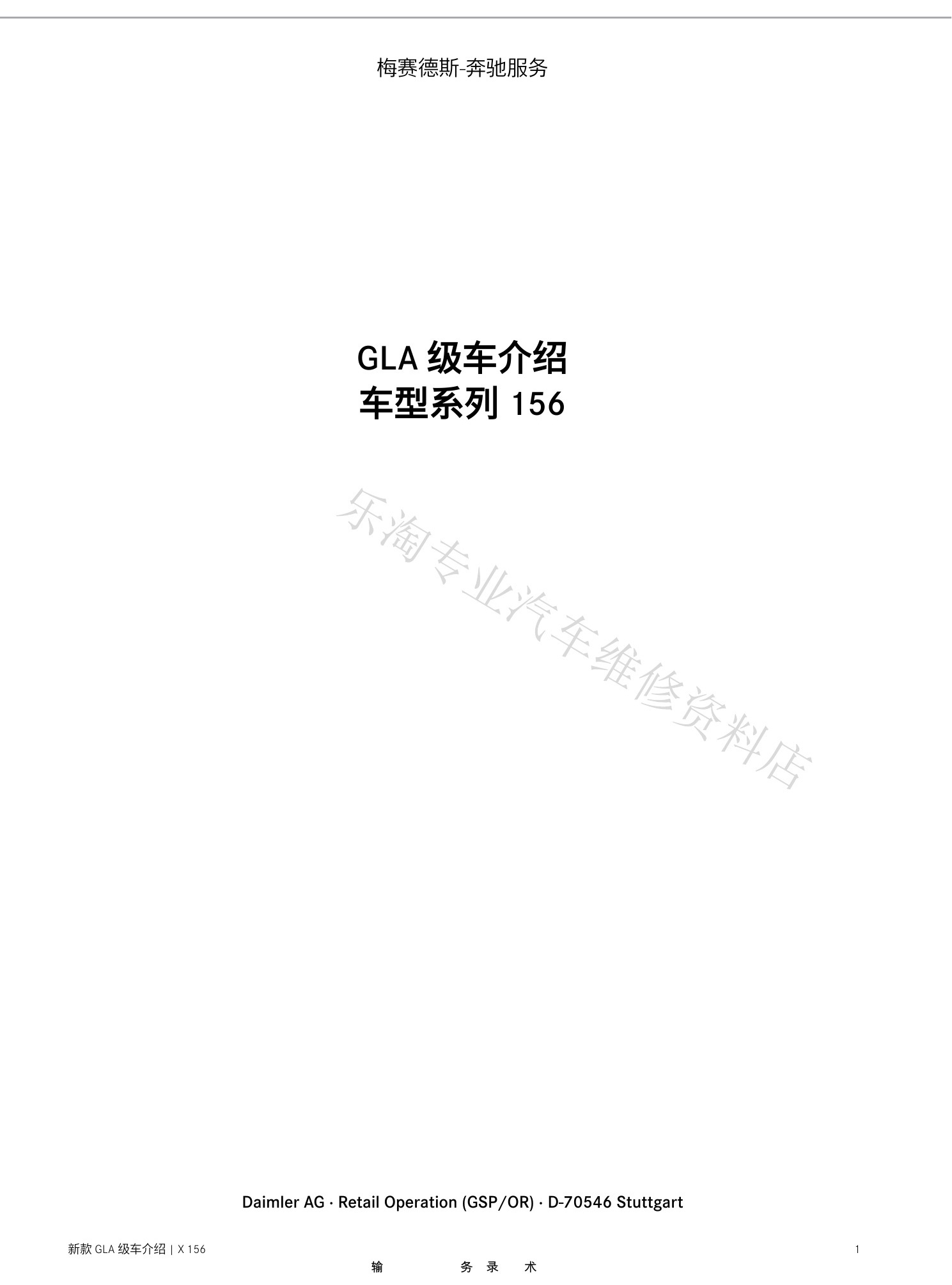

X156 GLA维修介绍资料原第2页。

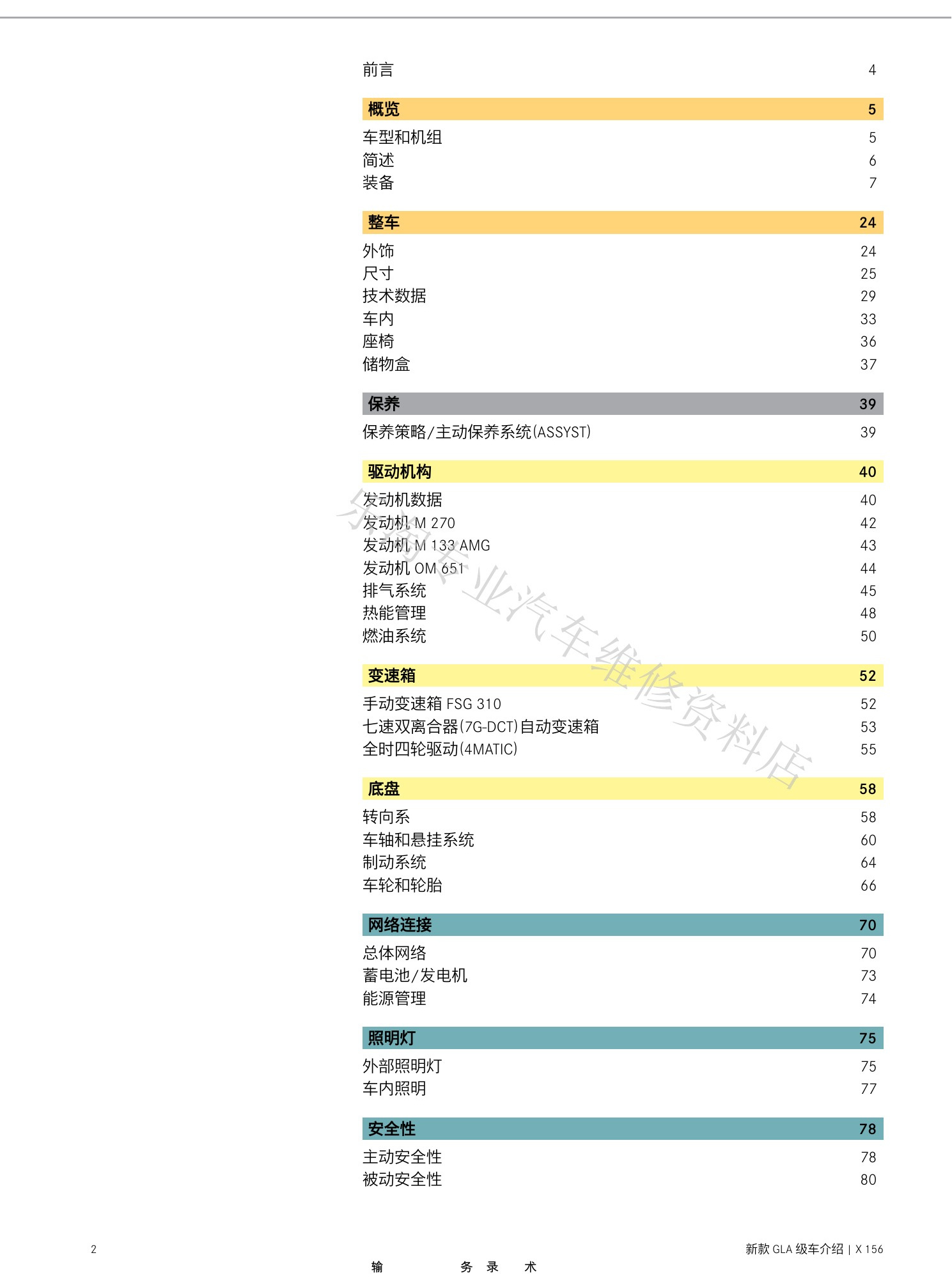

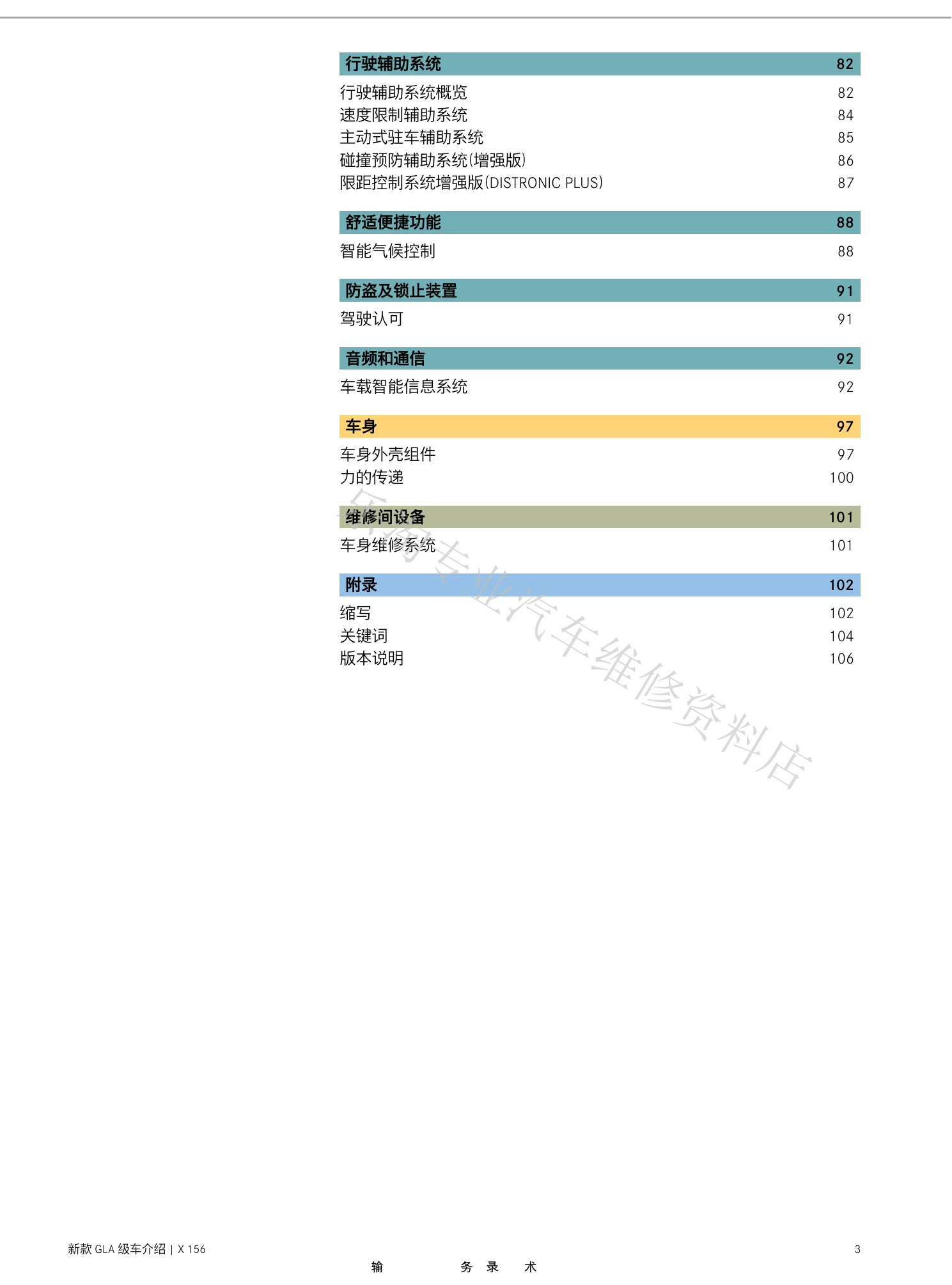

X156 GLA维修介绍资料原第3页。

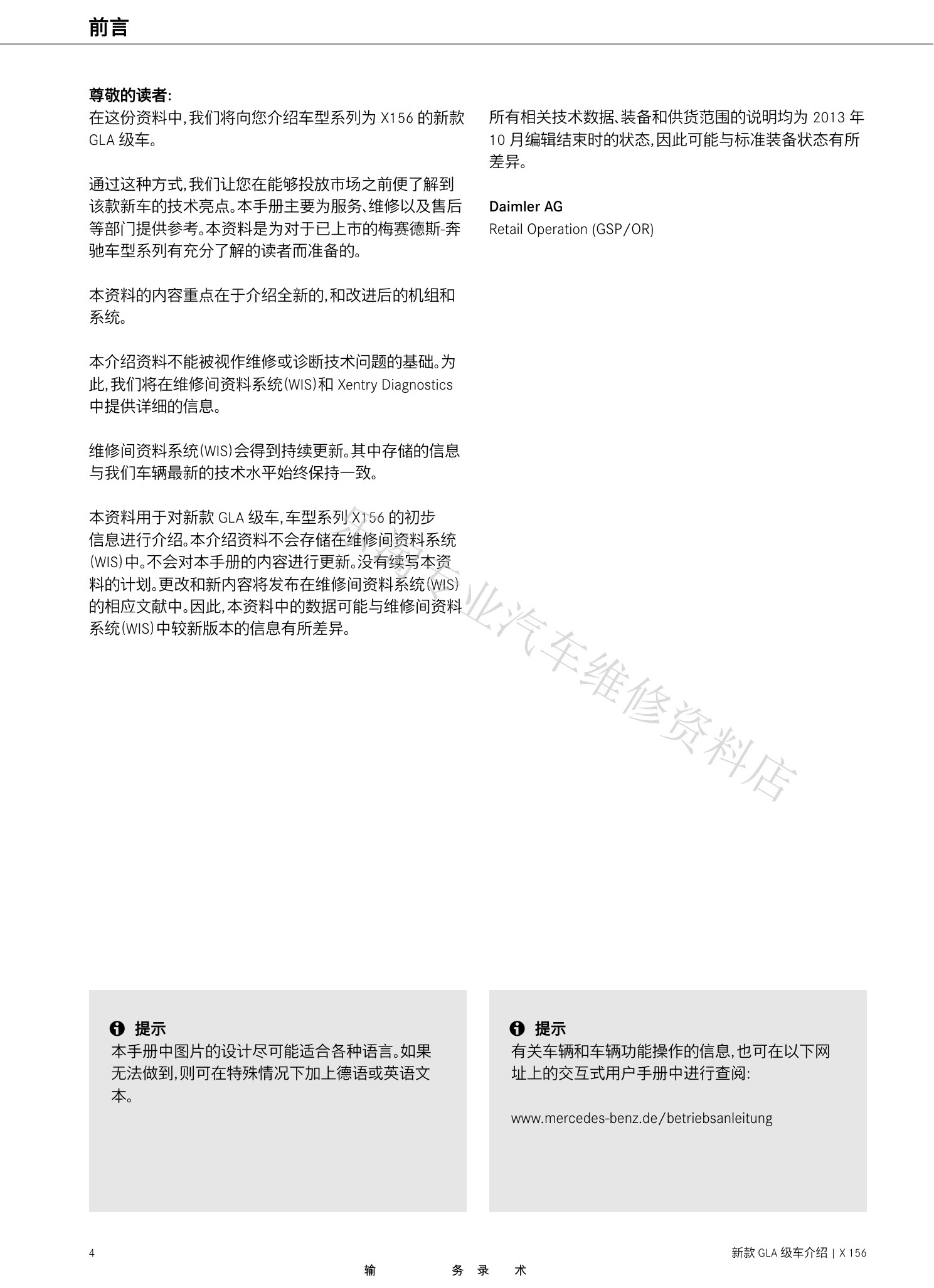

X156 GLA维修介绍资料原第4页。
X156 GLA维修介绍资料原第5页。

二、车型、主总成与装备

概览列出GLA 200、250、250 4MATIC、柴油及AMG车型的发动机、变速箱和投放信息，并展示主要装备。

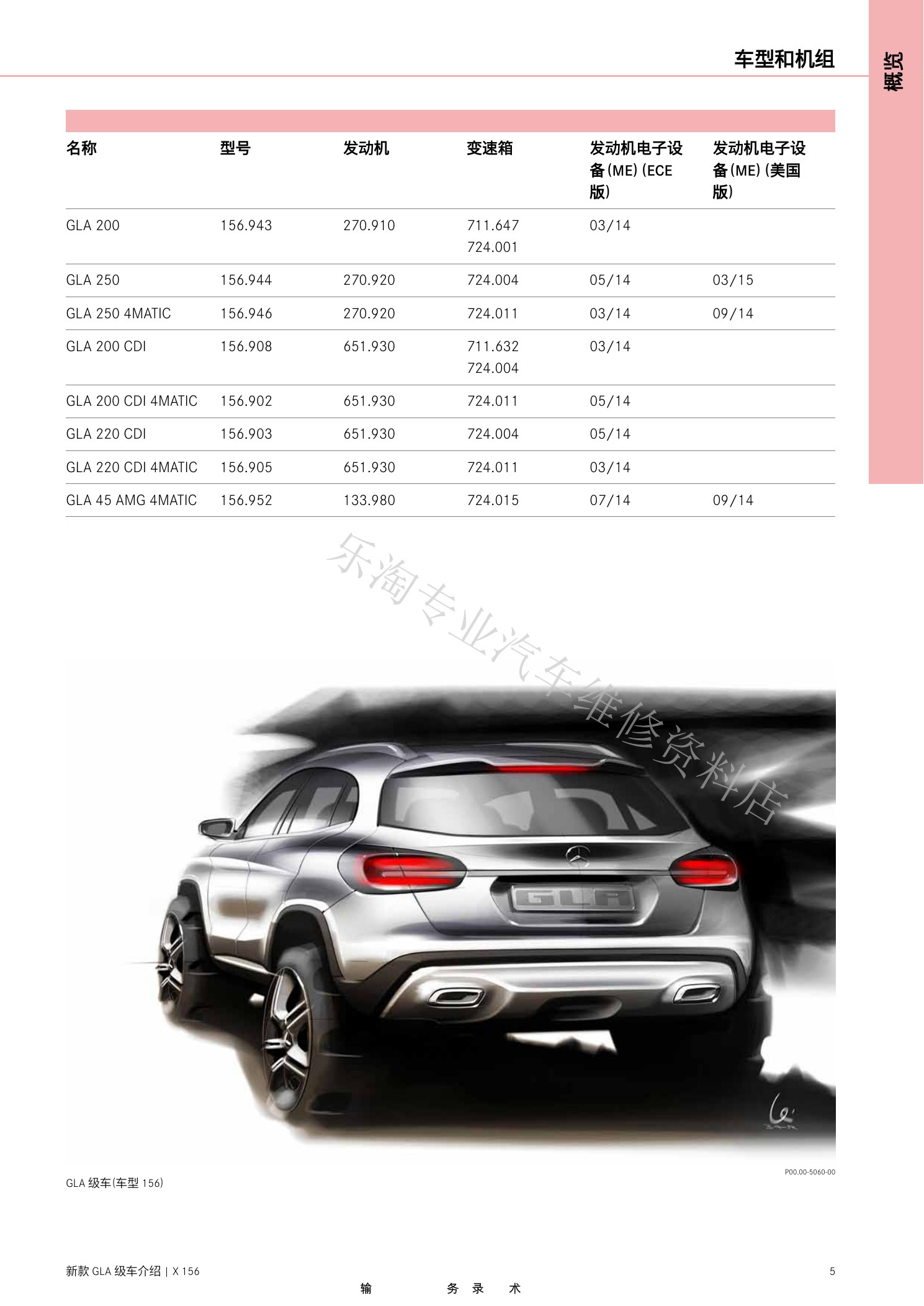

X156 GLA维修介绍资料原第6页。

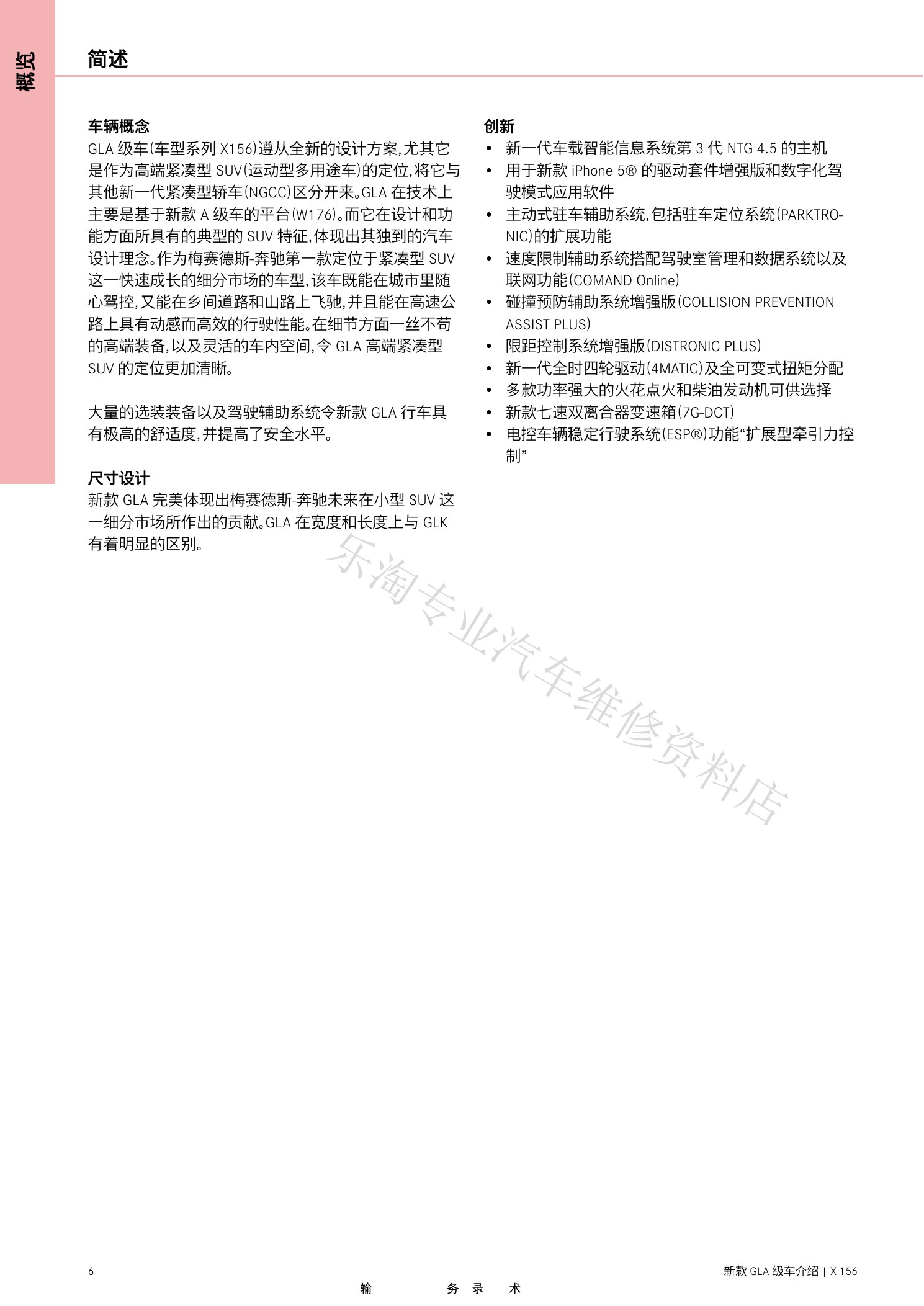

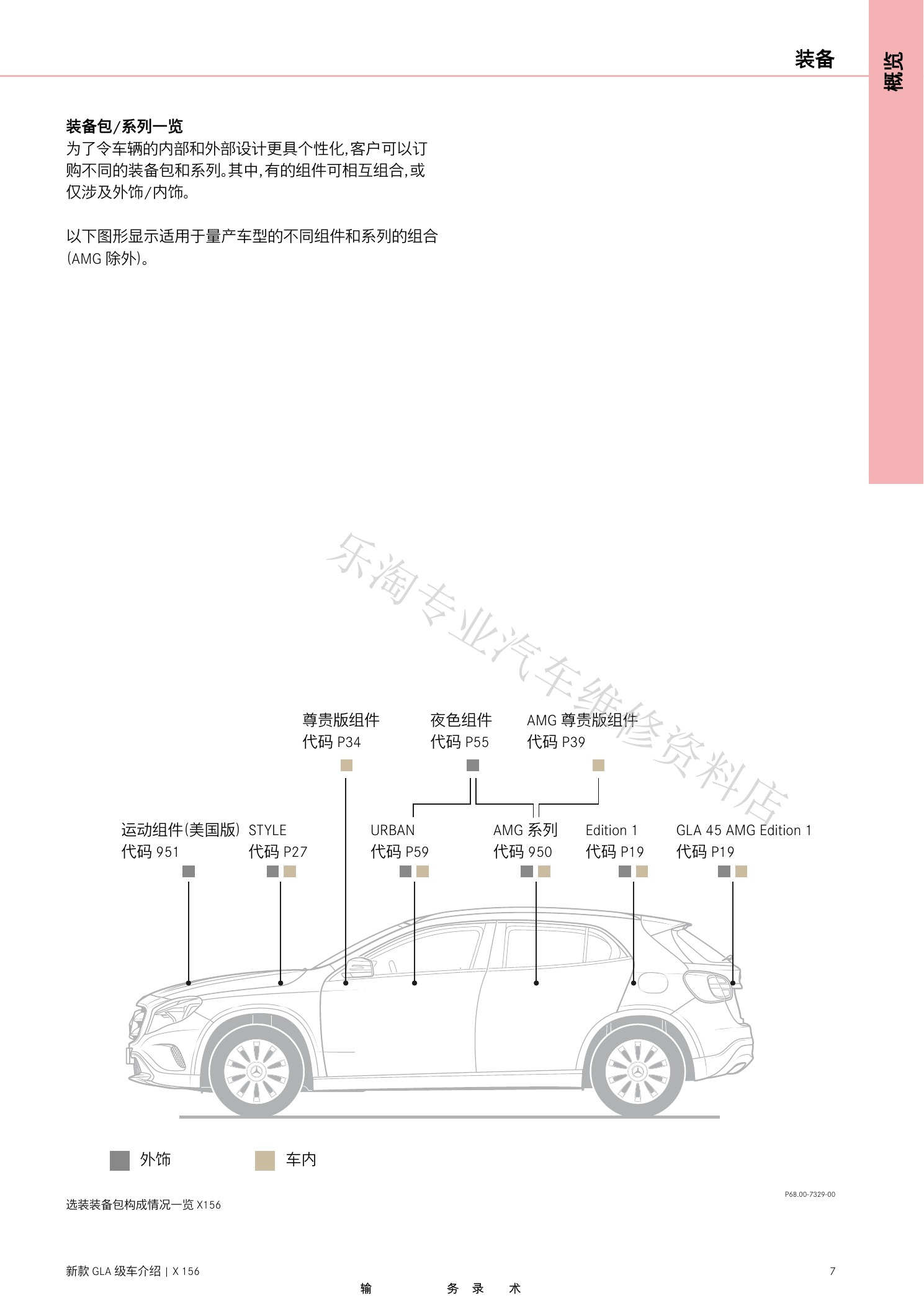

X156 GLA维修介绍资料原第7页。

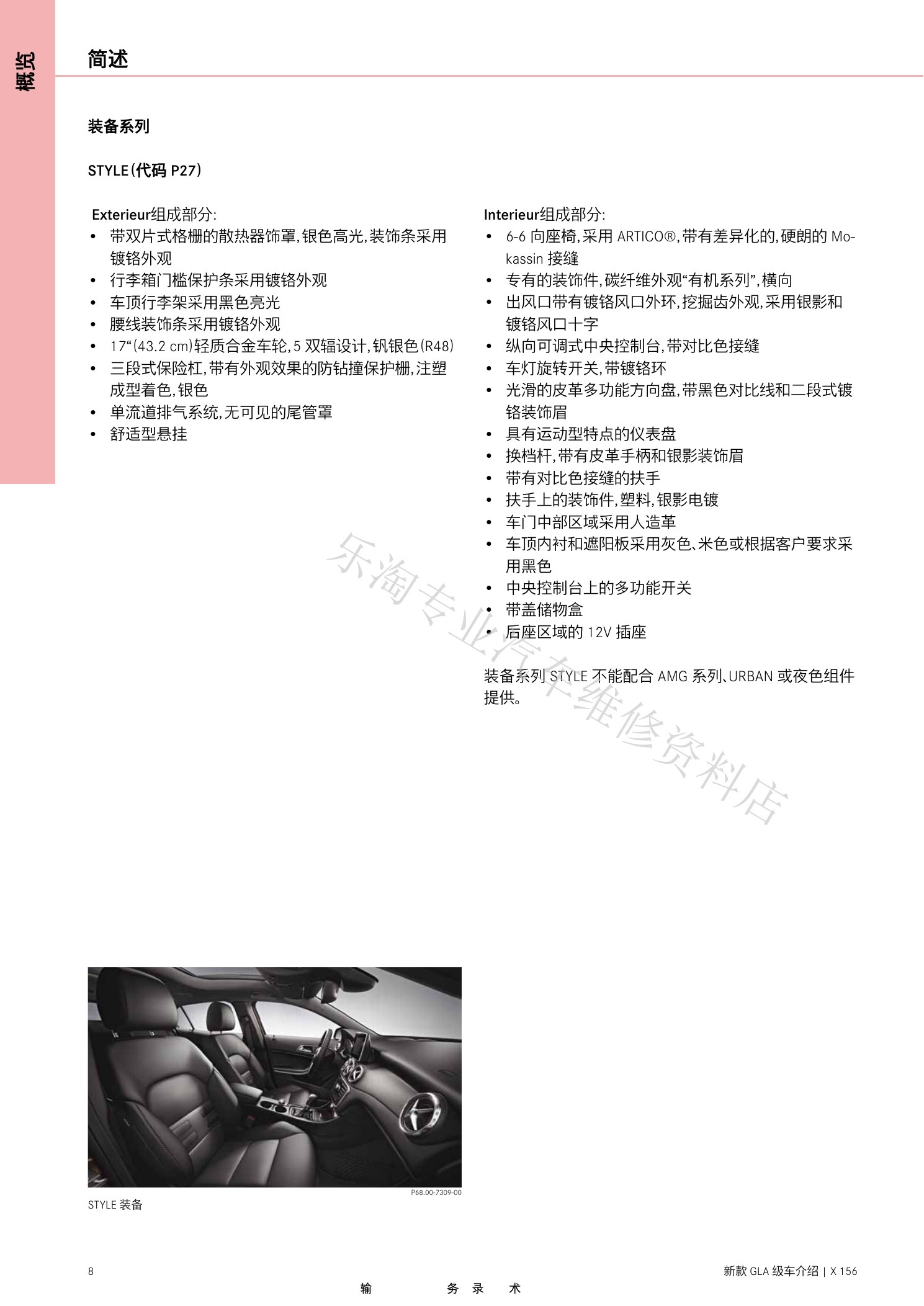

X156 GLA维修介绍资料原第8页。
X156 GLA维修介绍资料原第9页。

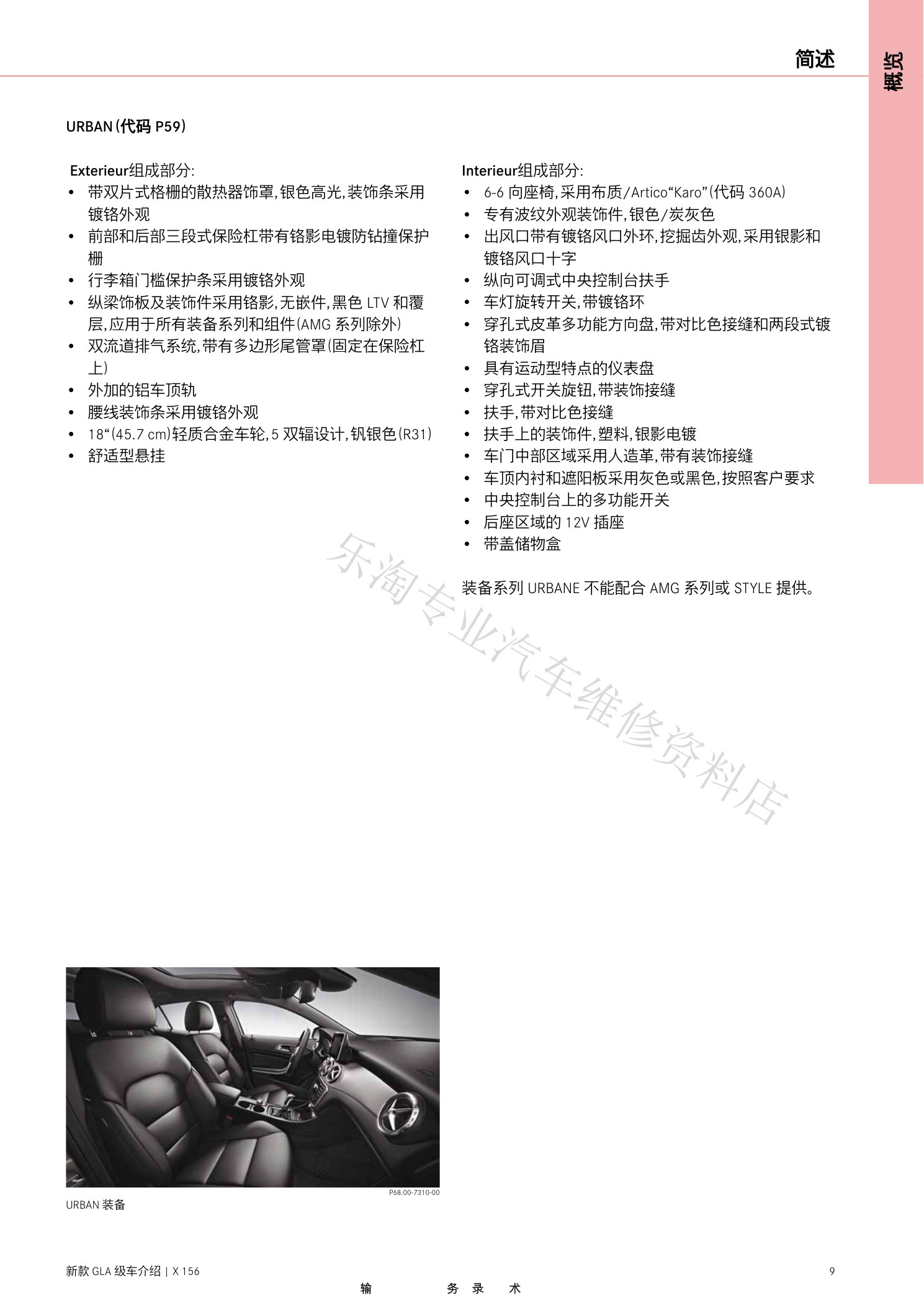

X156 GLA维修介绍资料原第10页。

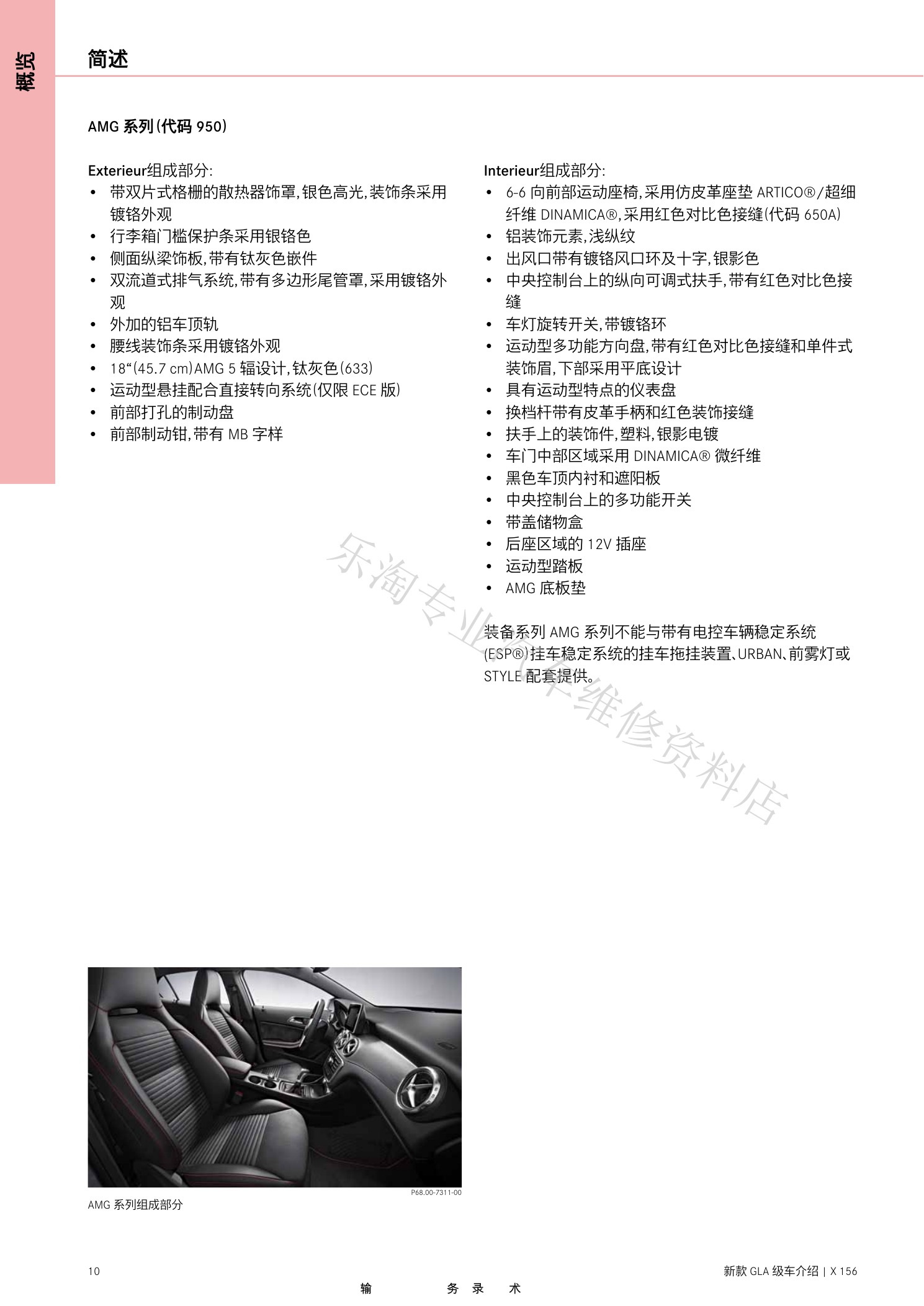

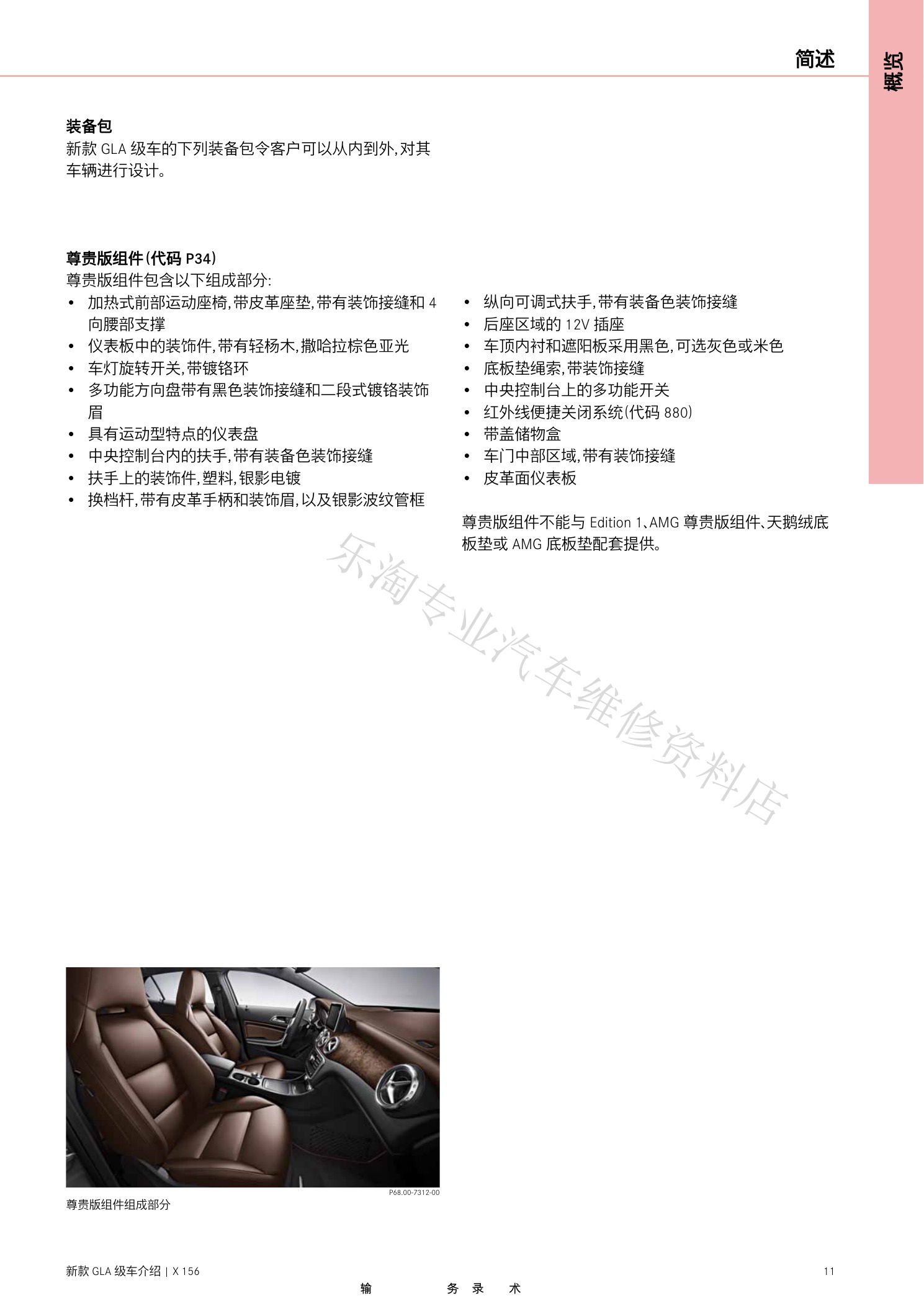

X156 GLA维修介绍资料原第11页。
X156 GLA维修介绍资料原第12页。

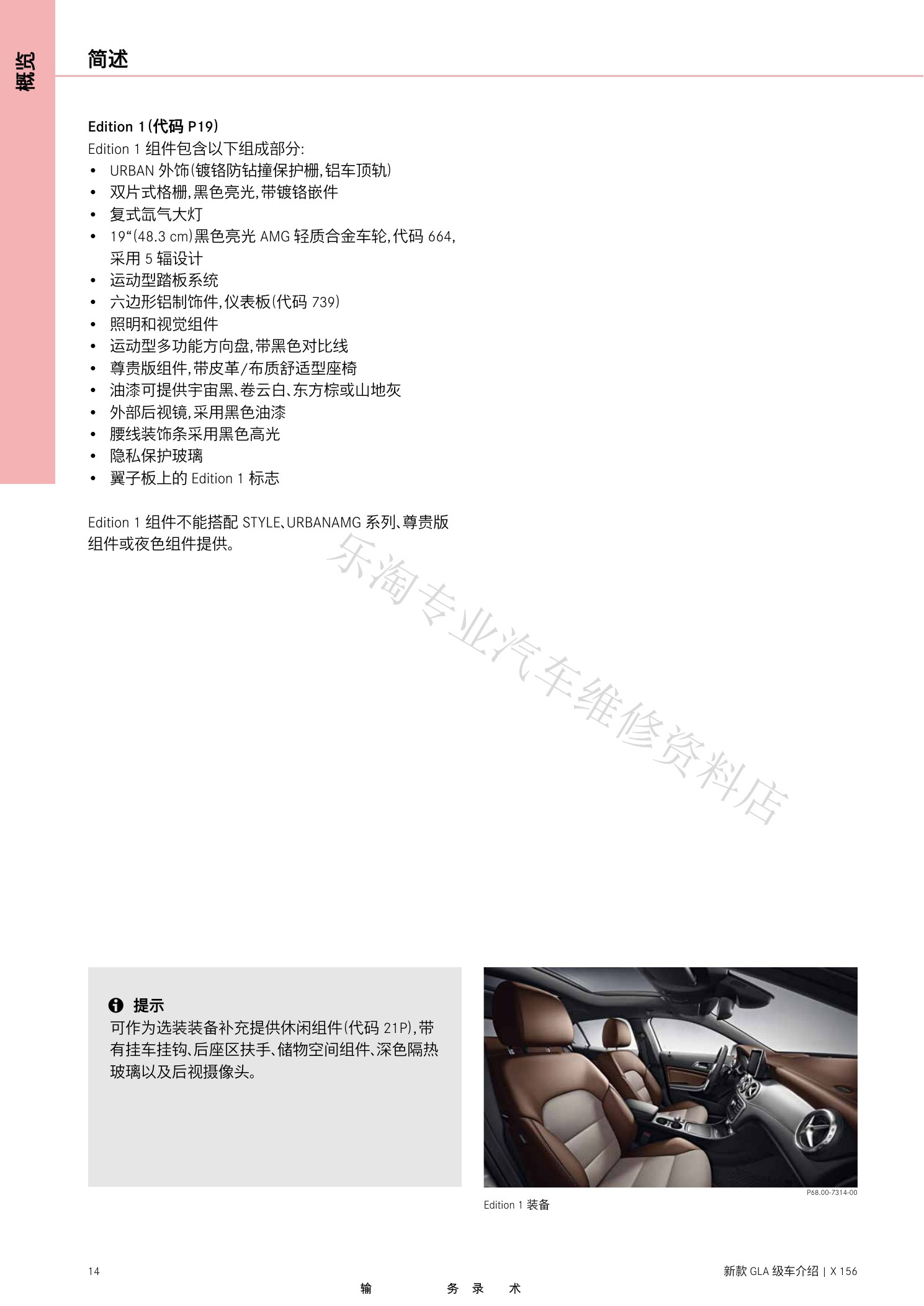

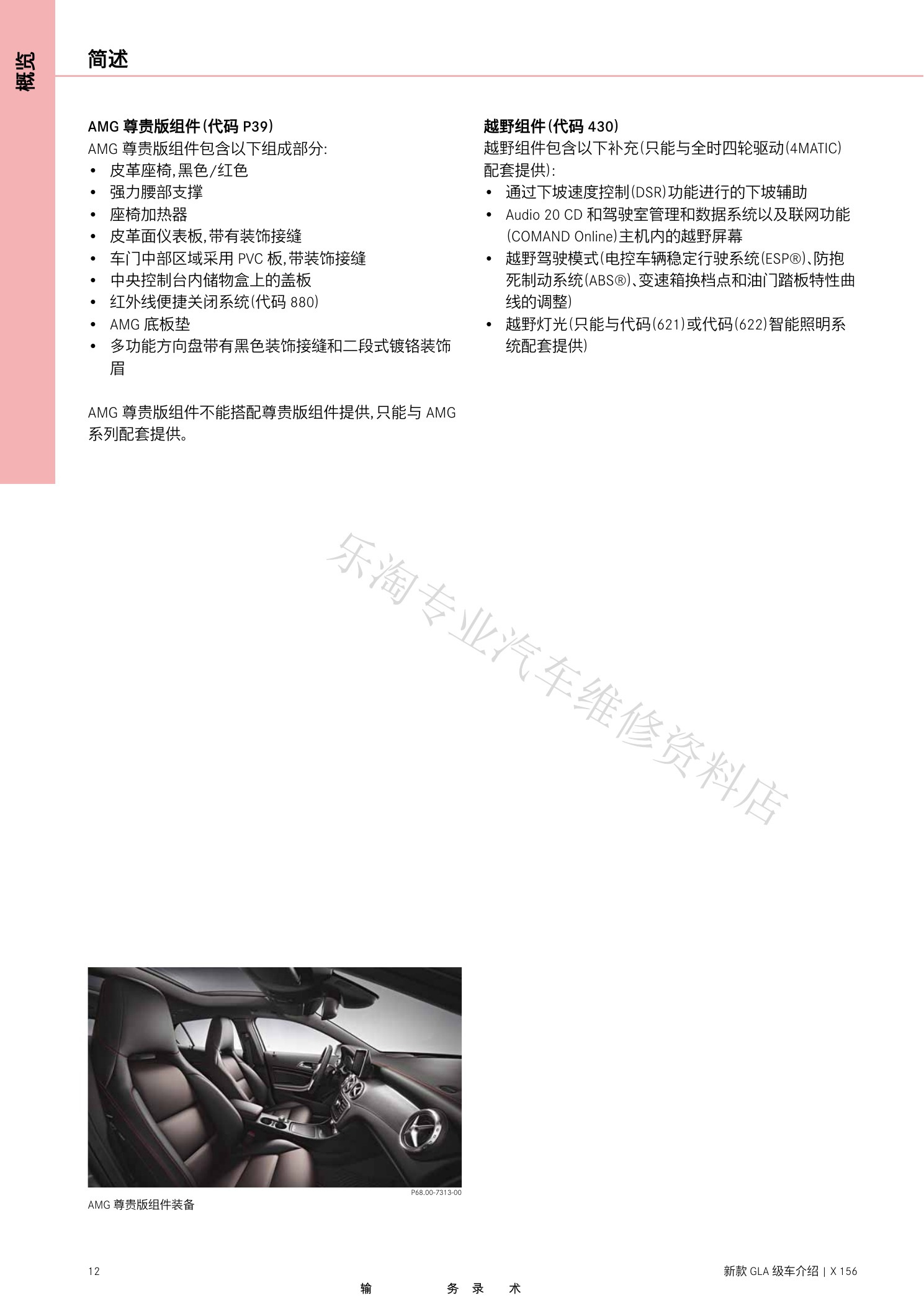

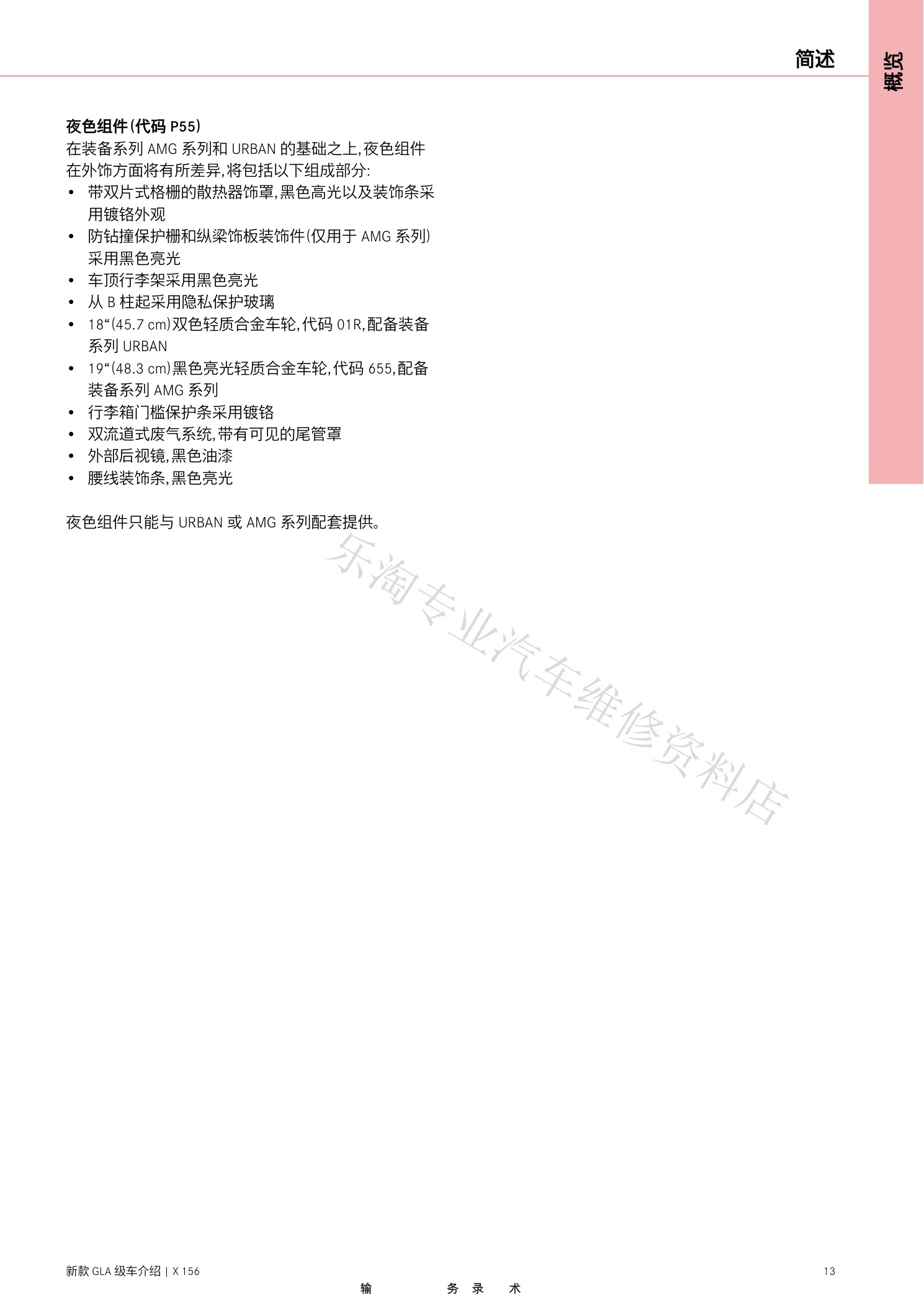

X156 GLA维修介绍资料原第13页。
X156 GLA维修介绍资料原第14页。

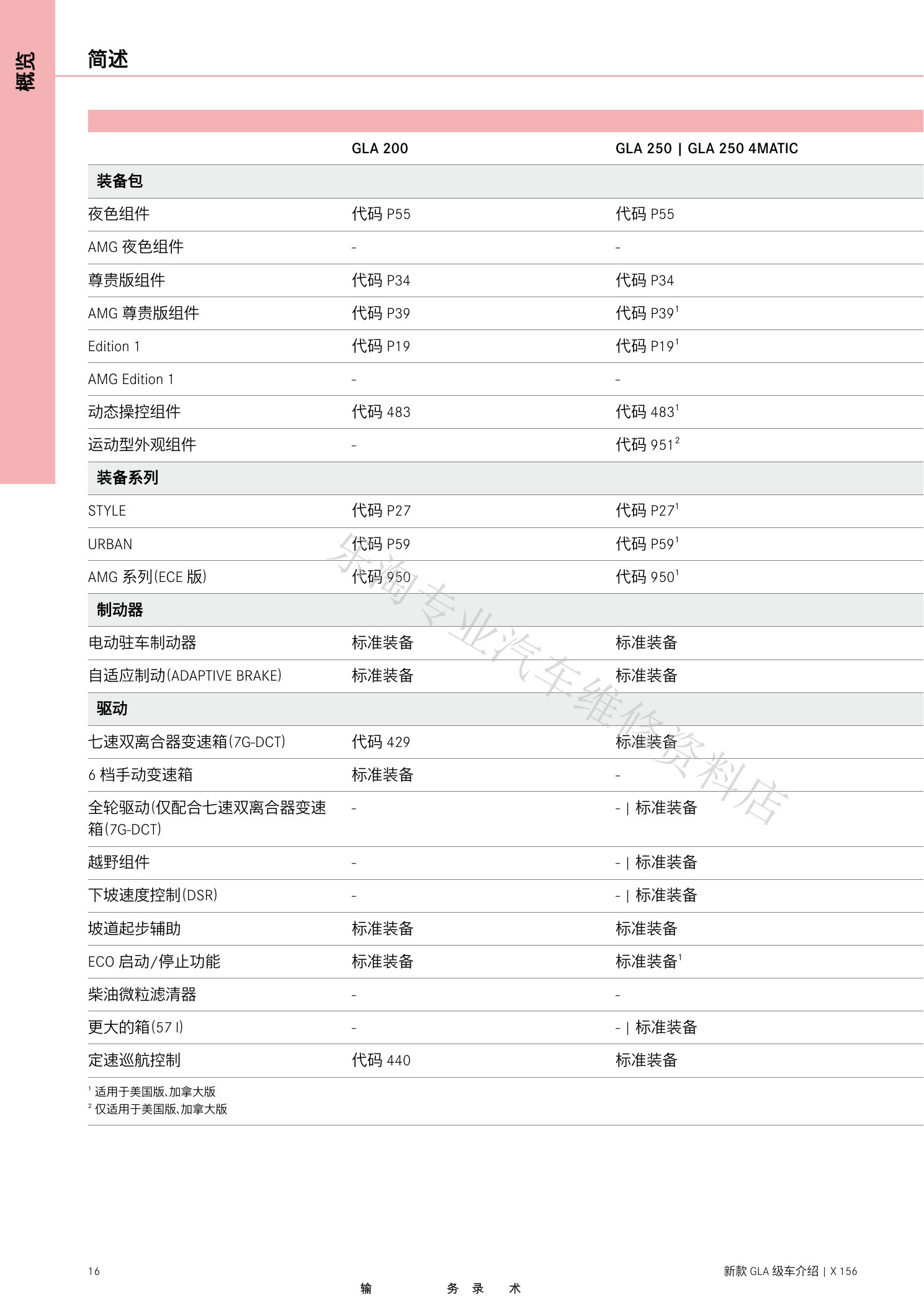

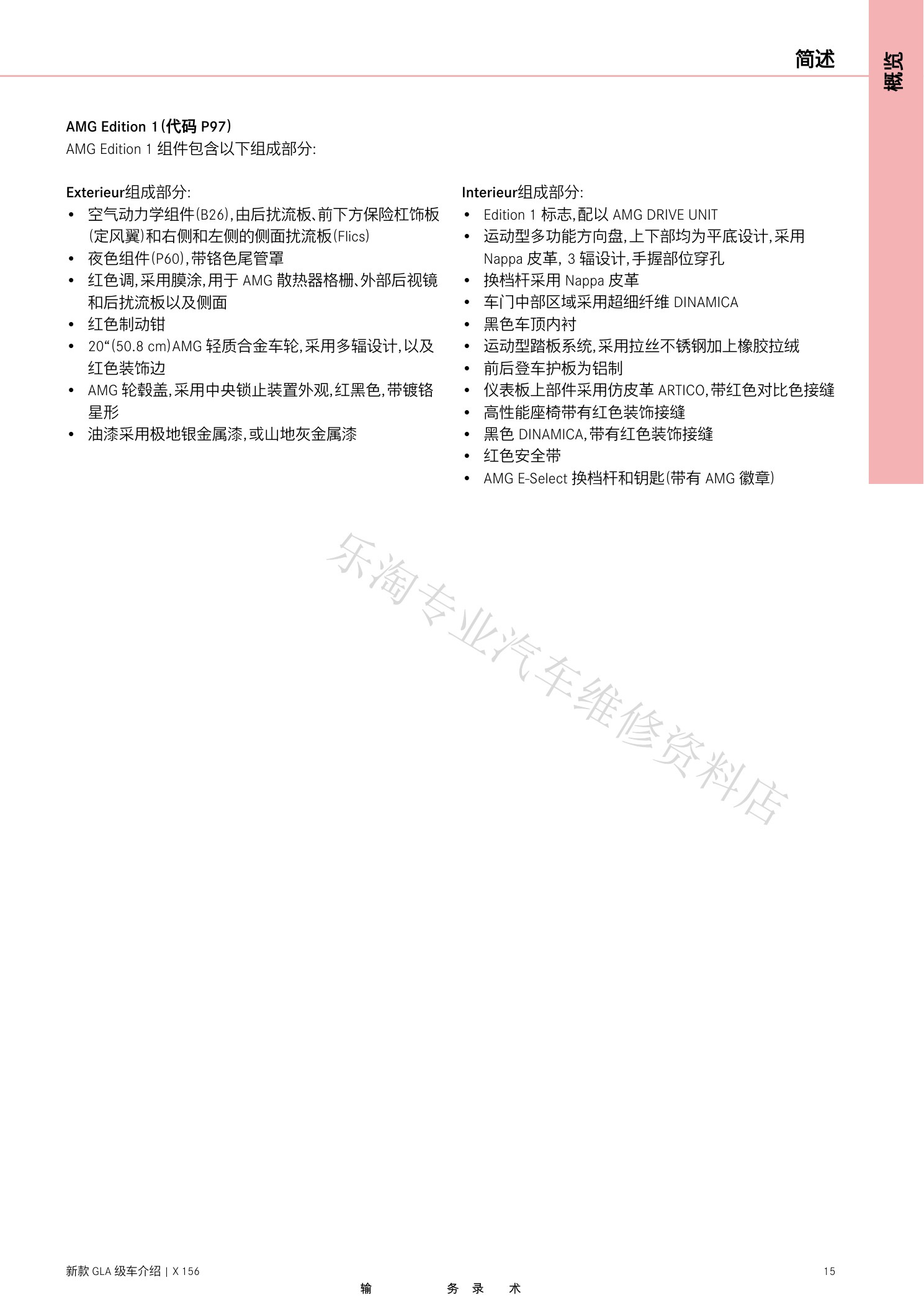

X156 GLA维修介绍资料原第15页。
X156 GLA维修介绍资料原第16页。
X156 GLA维修介绍资料原第17页。

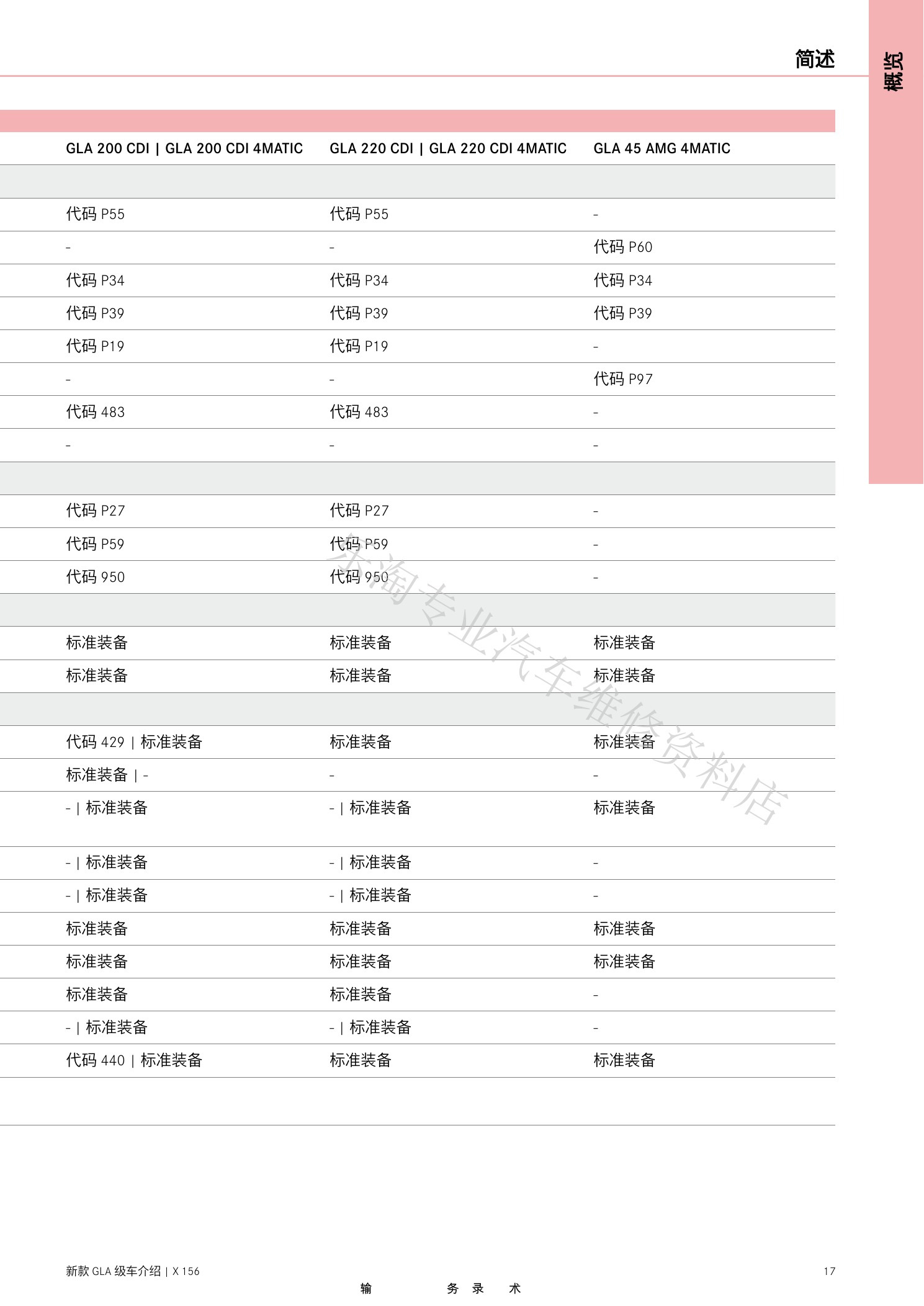

X156 GLA维修介绍资料原第18页。

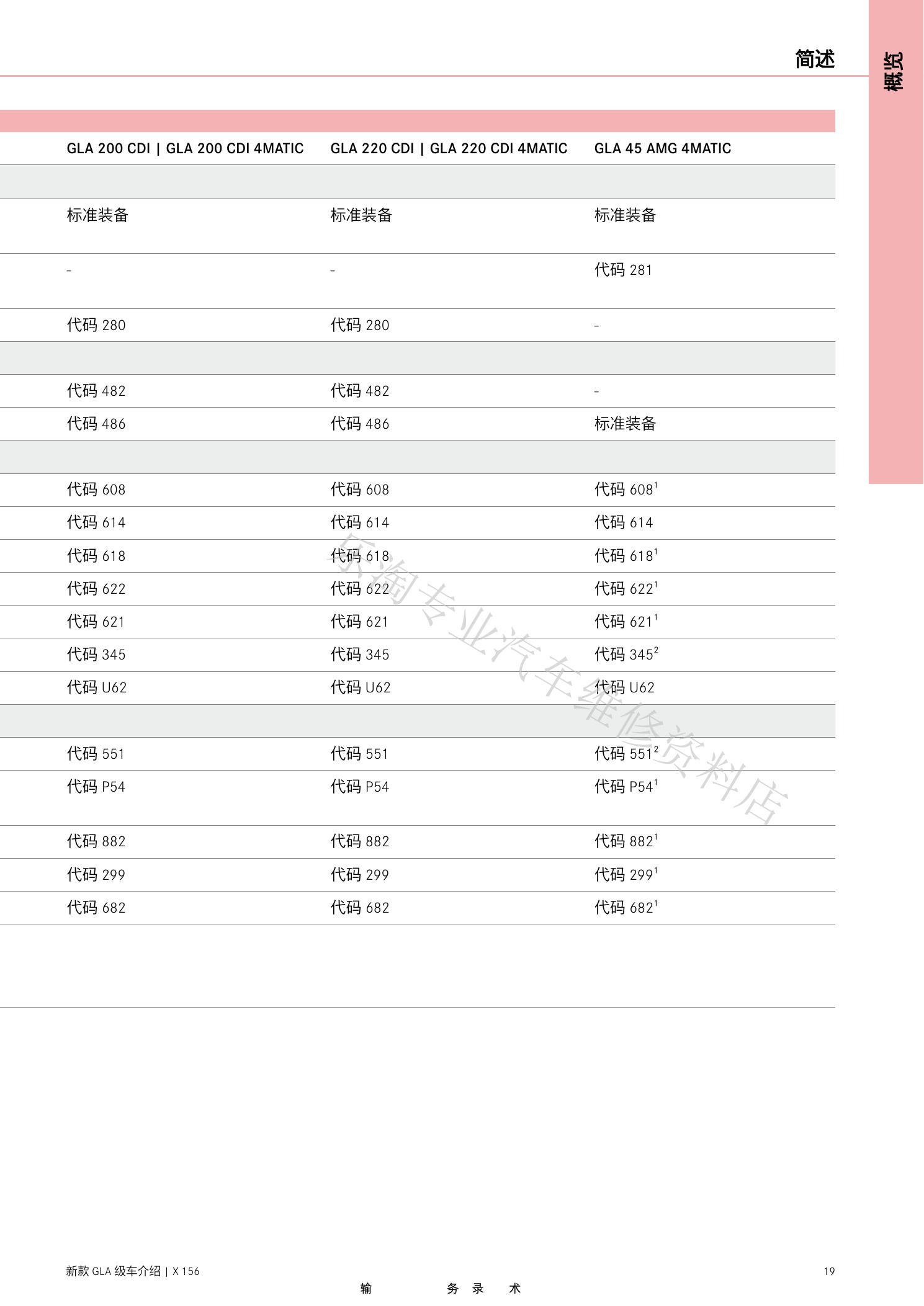

X156 GLA维修介绍资料原第19页。

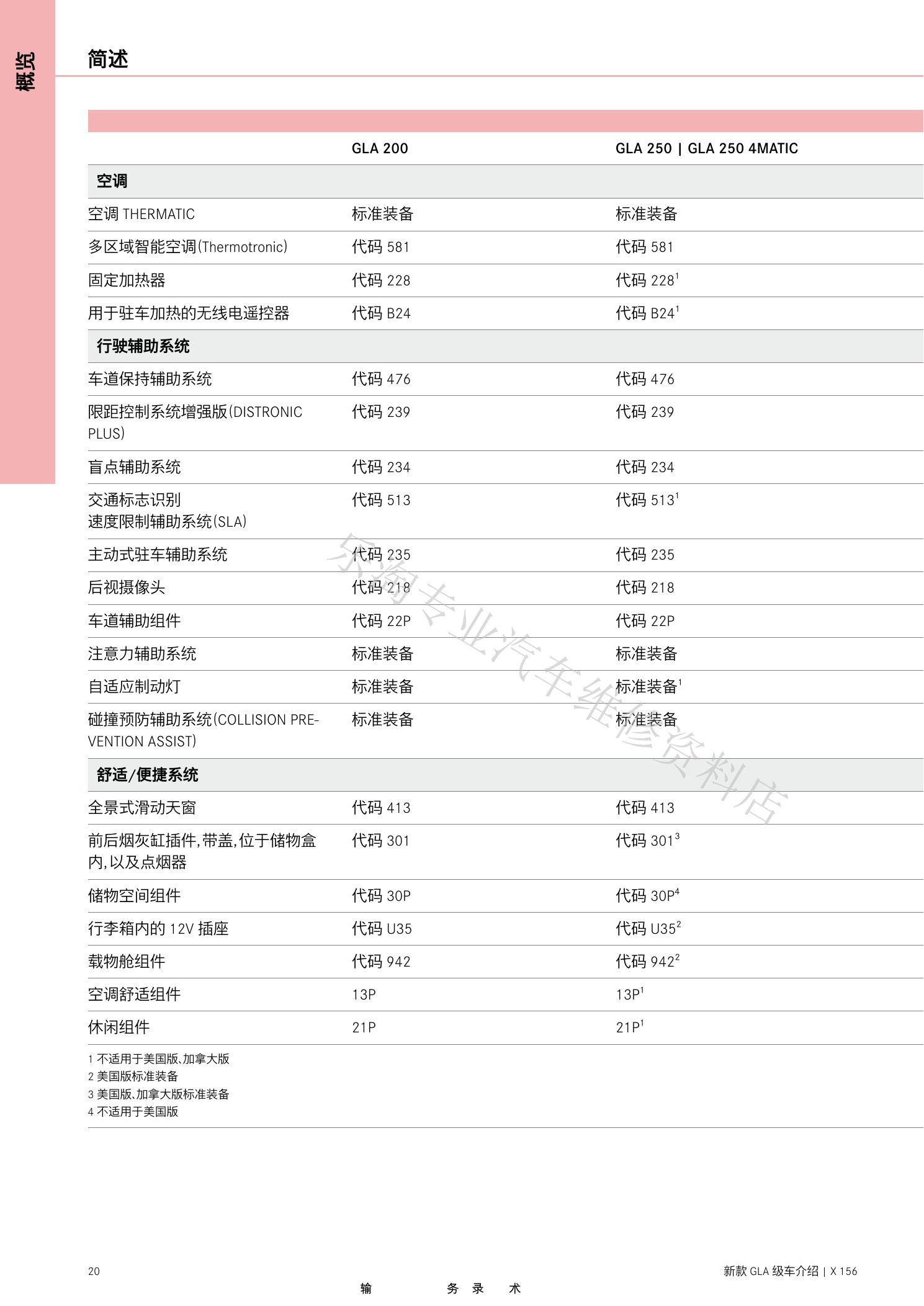

X156 GLA维修介绍资料原第20页。
X156 GLA维修介绍资料原第21页。
X156 GLA维修介绍资料原第22页。

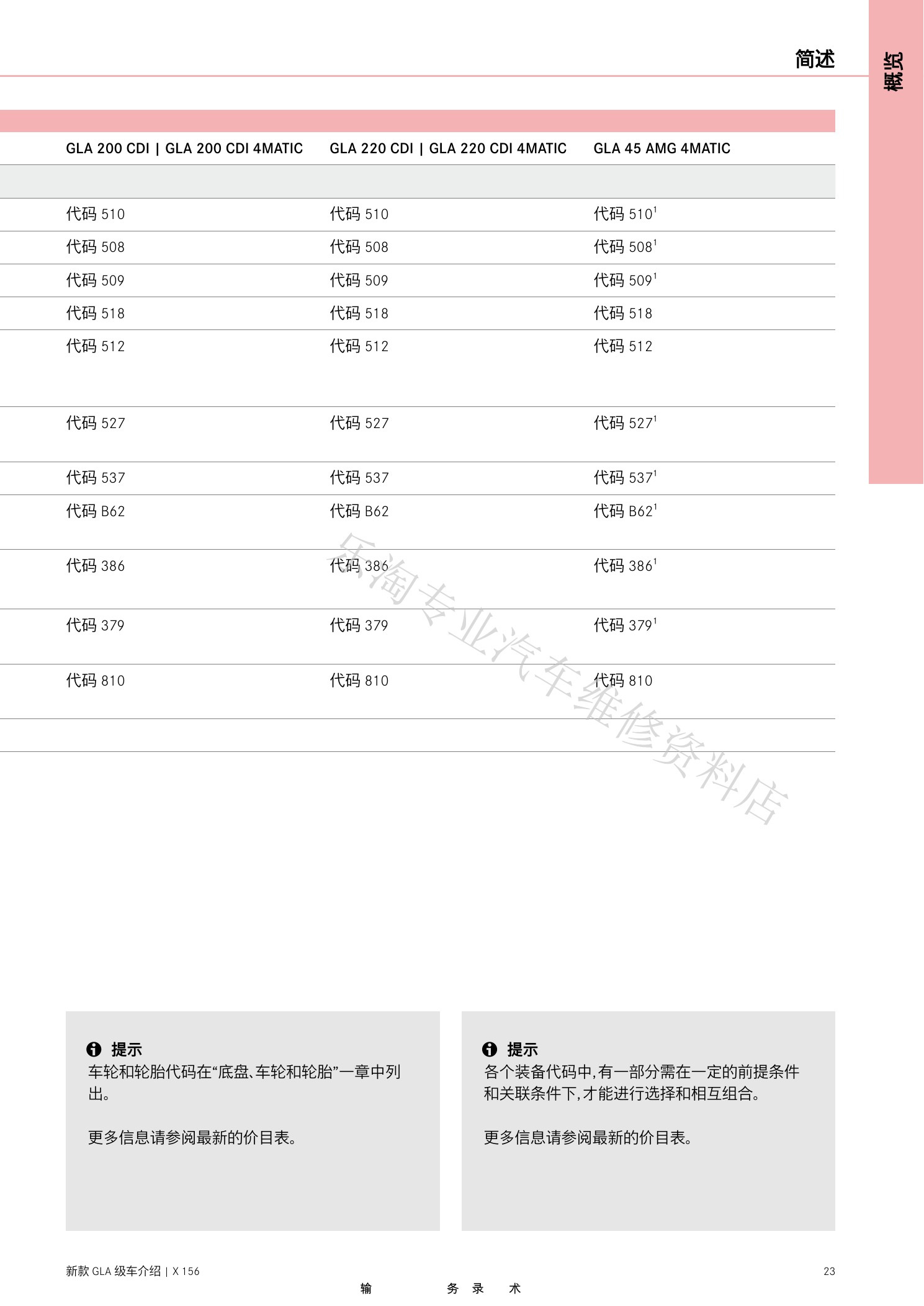

X156 GLA维修介绍资料原第23页。

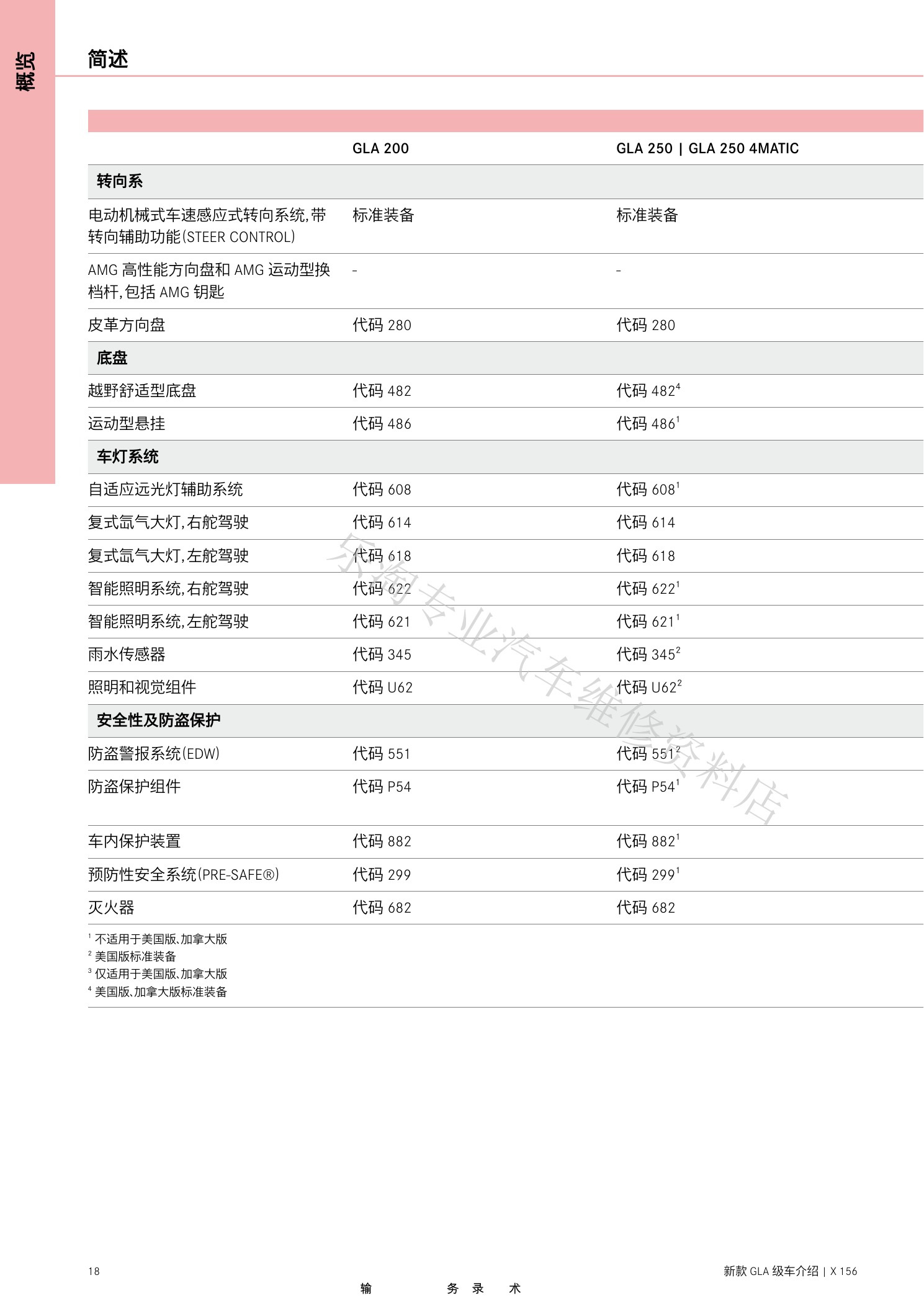

X156 GLA维修介绍资料原第24页。

三、整车、内饰与保养

整车章节涵盖外饰、尺寸、技术数据、内饰、座椅、储物空间及ASSYST保养策略。

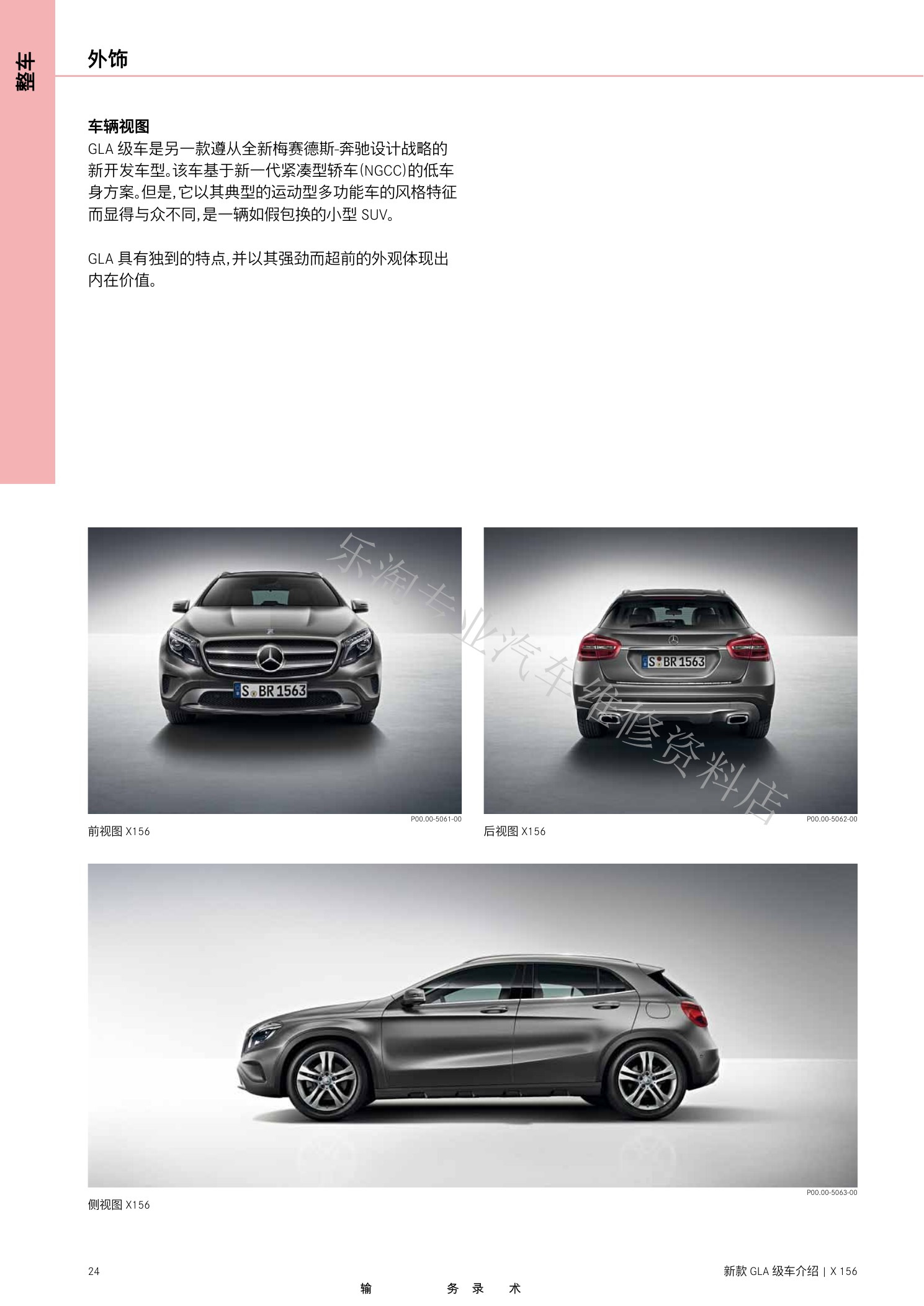

X156 GLA维修介绍资料原第25页。

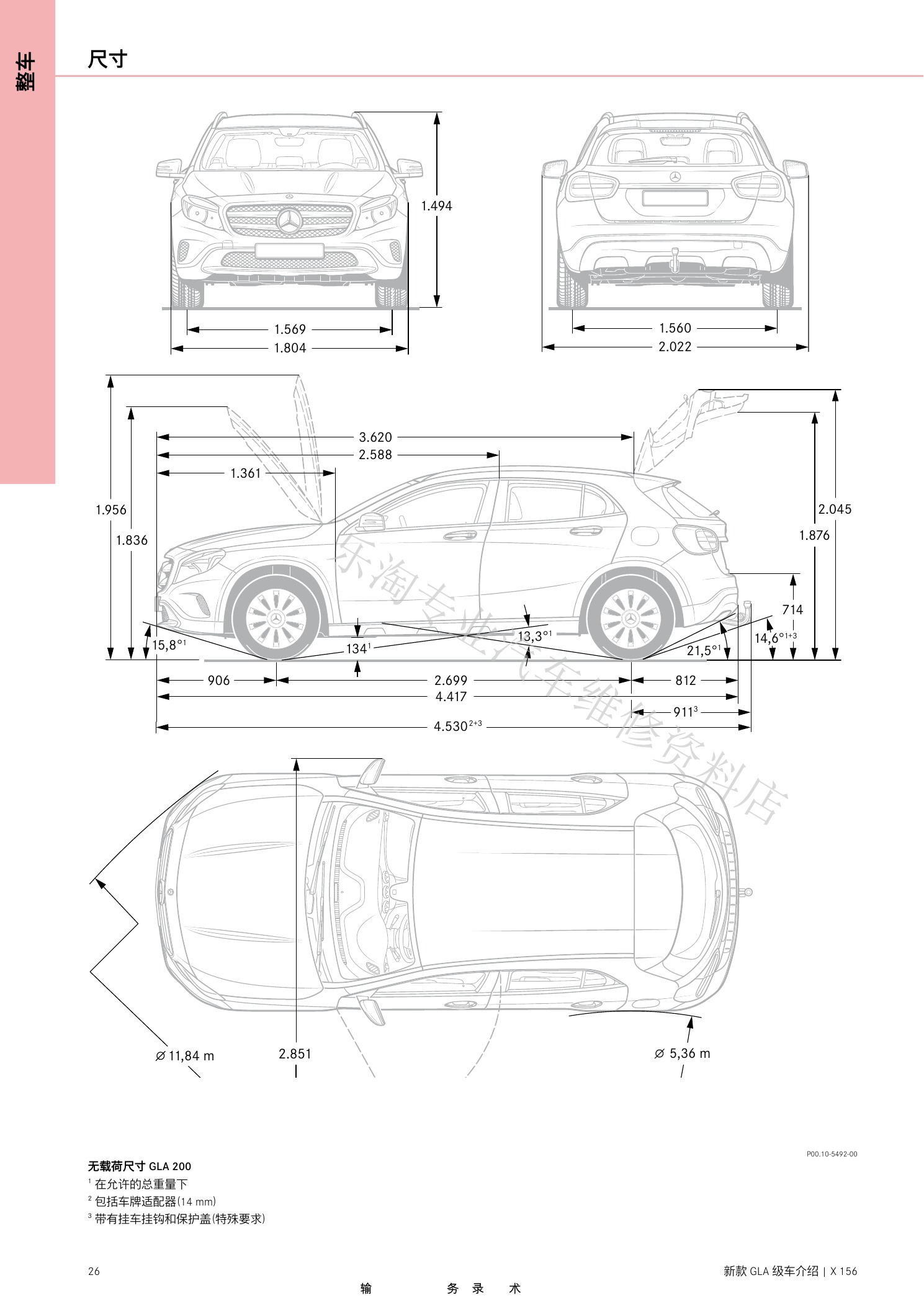

X156 GLA维修介绍资料原第26页。
X156 GLA维修介绍资料原第27页。

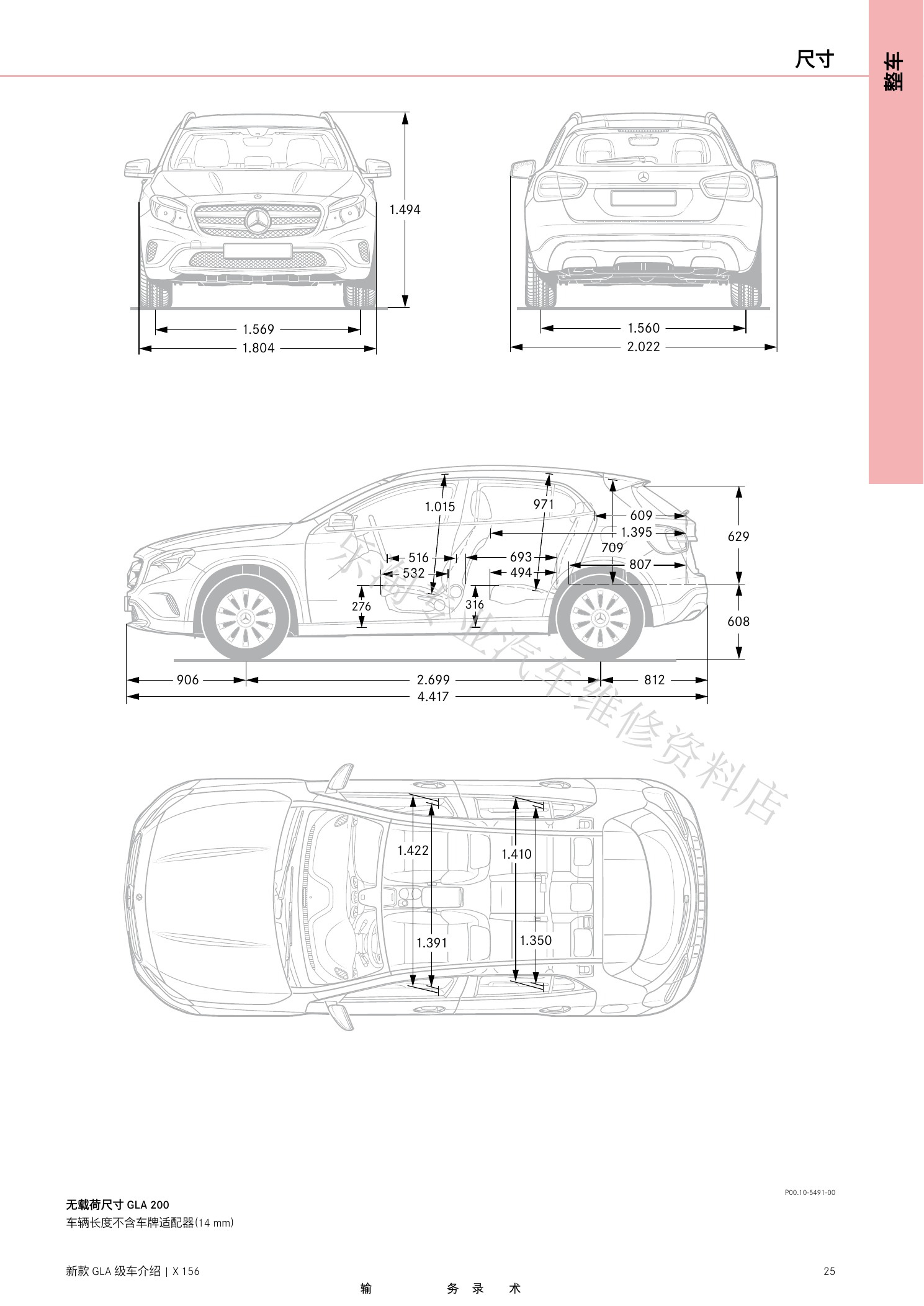

X156 GLA维修介绍资料原第28页。

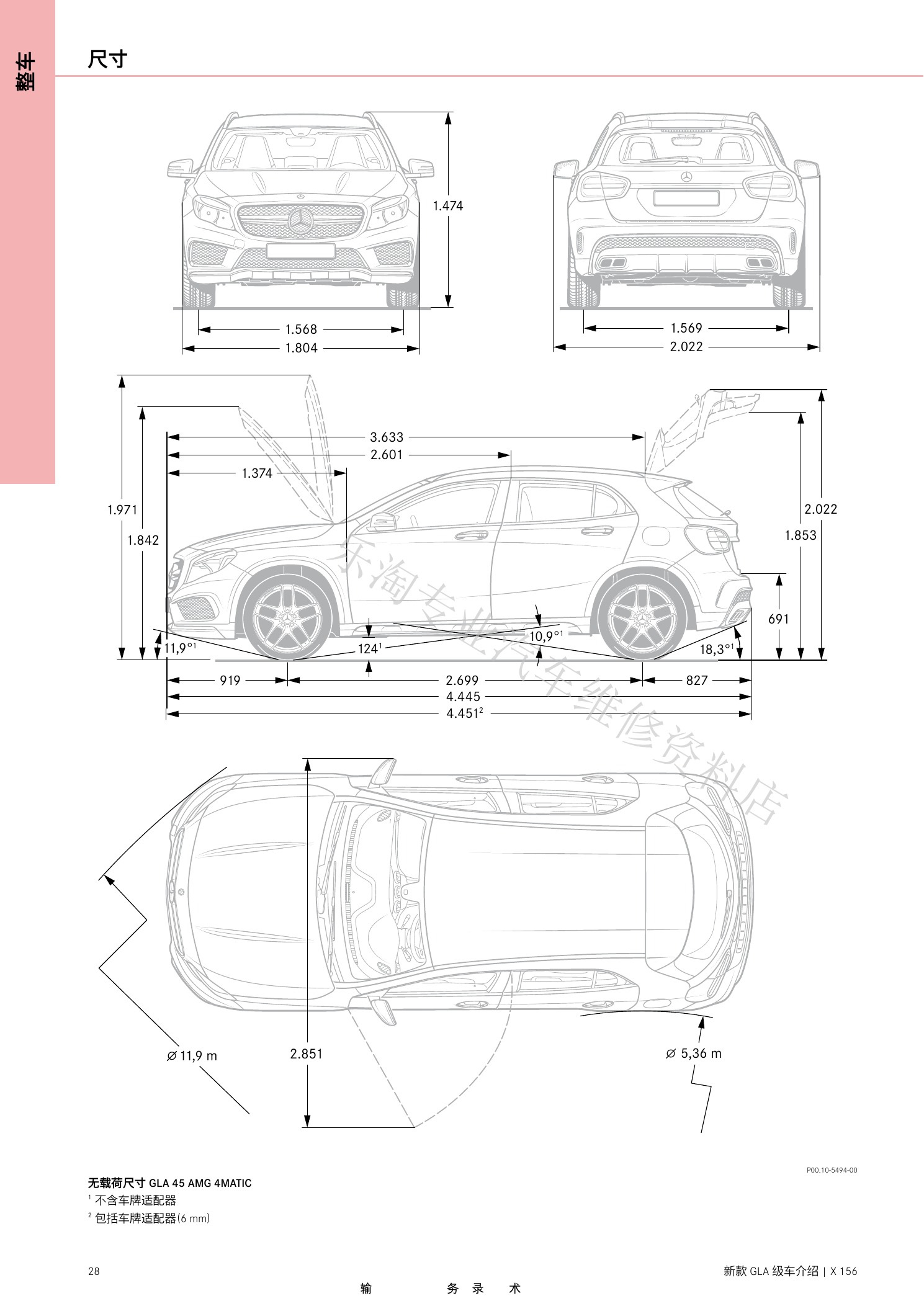

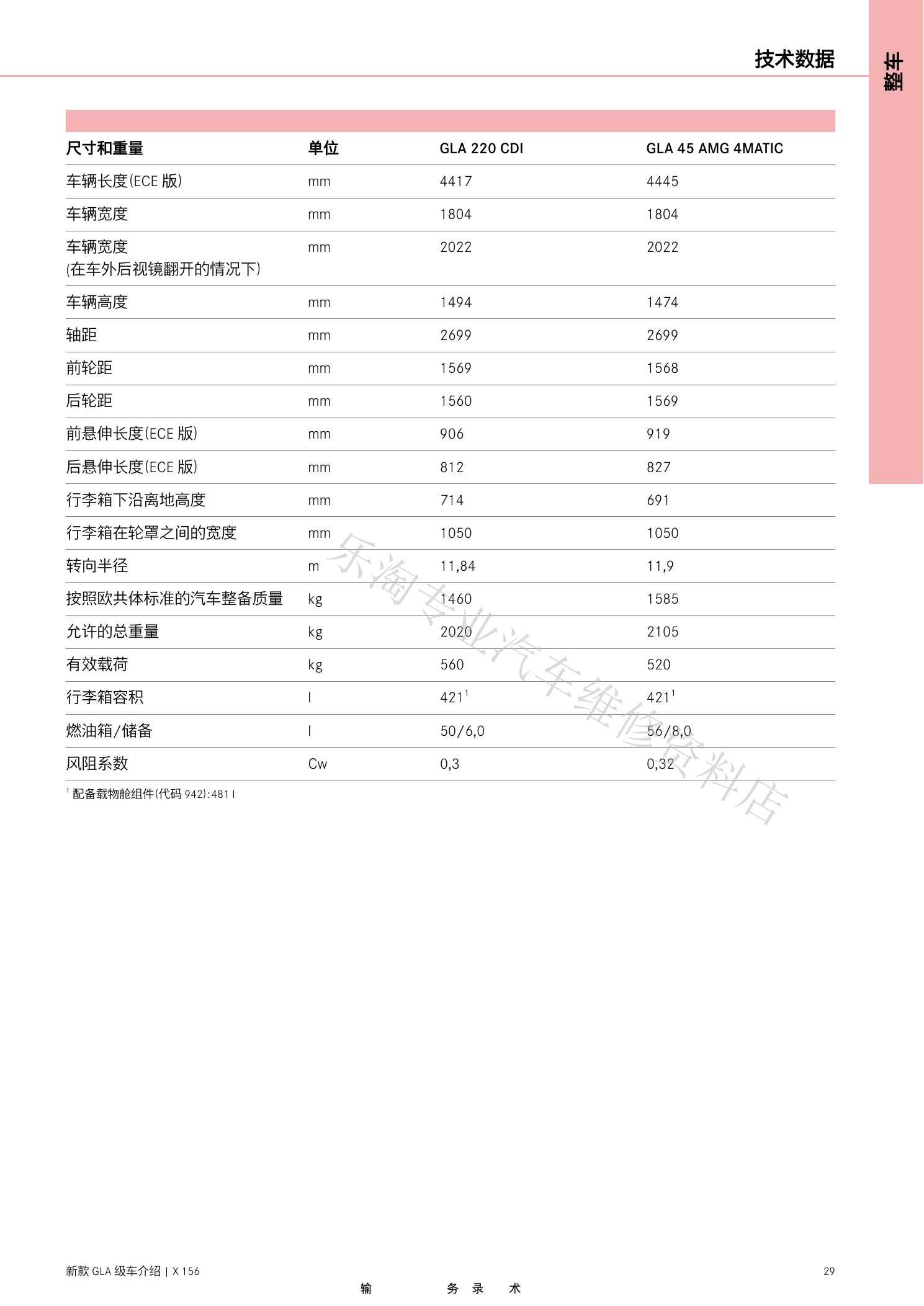

X156 GLA维修介绍资料原第29页。

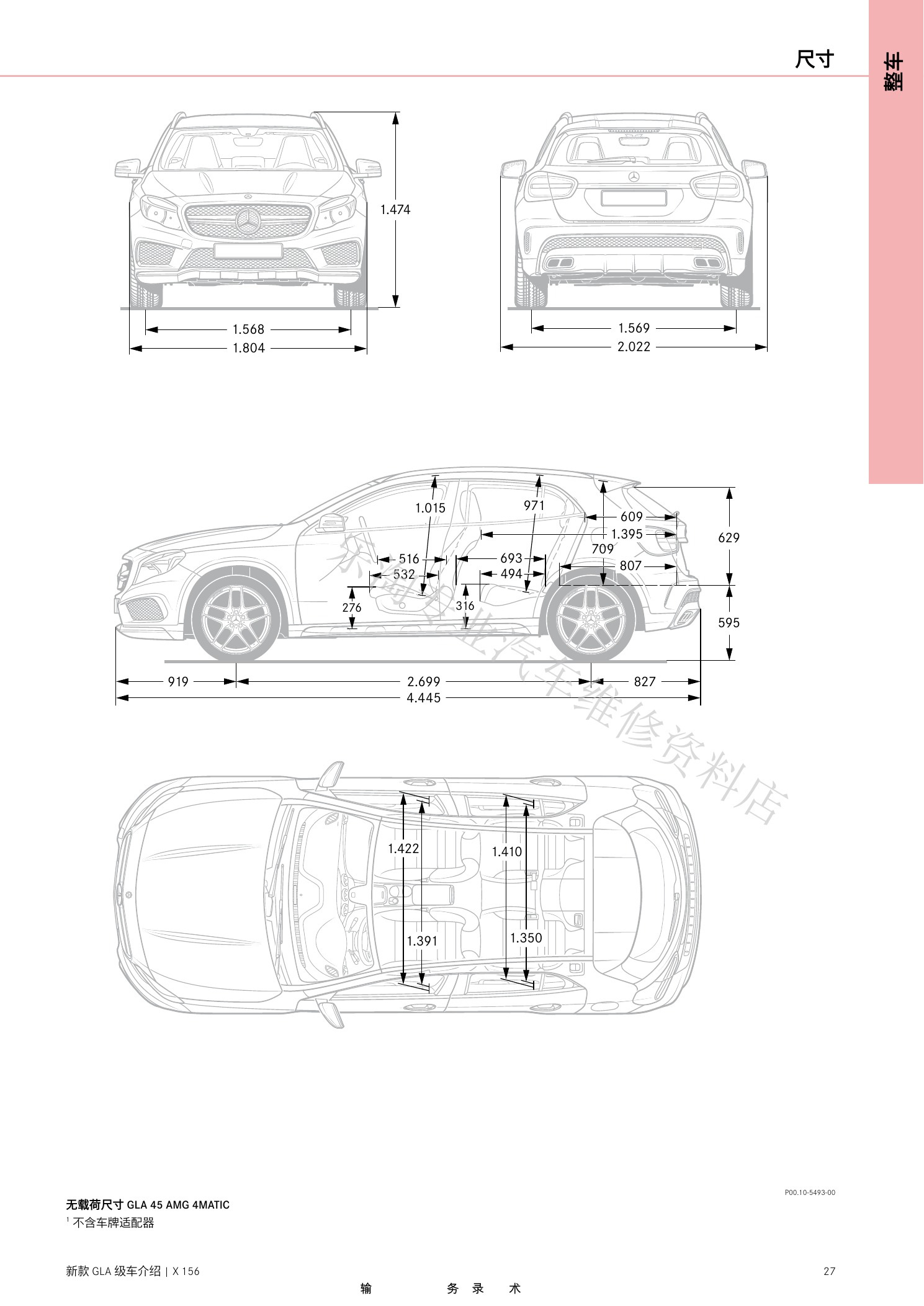

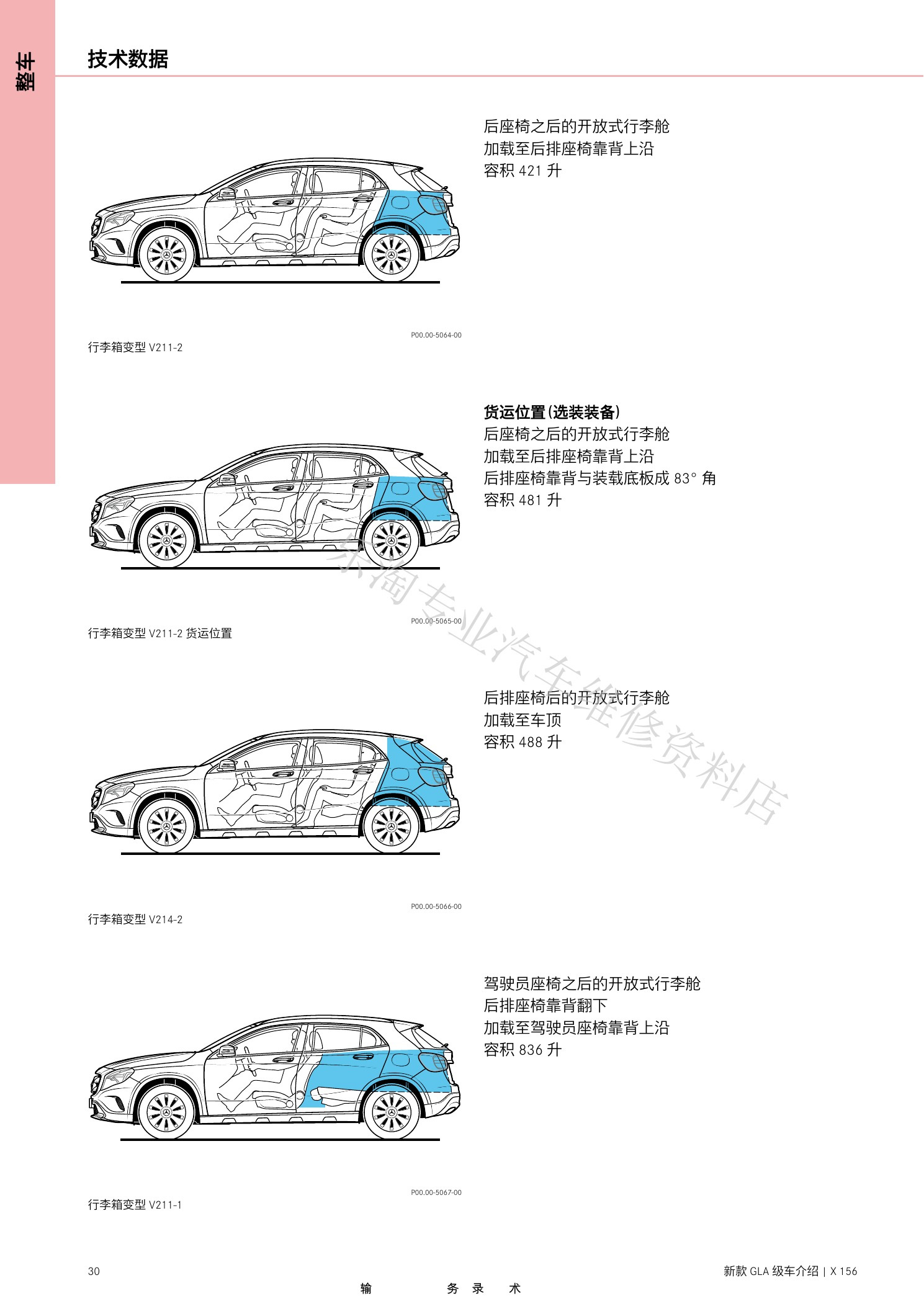

X156 GLA维修介绍资料原第30页。

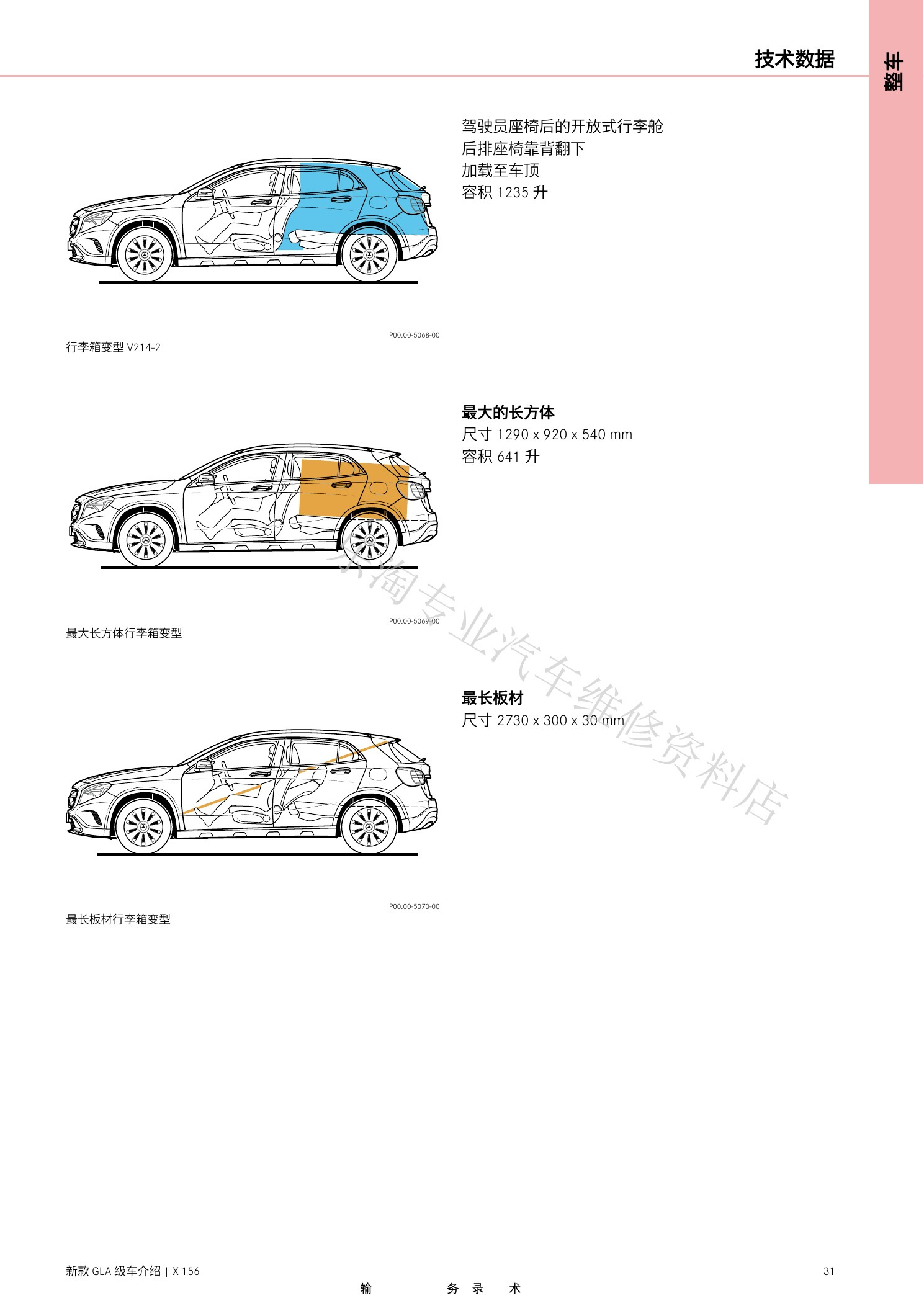

X156 GLA维修介绍资料原第31页。
X156 GLA维修介绍资料原第32页。

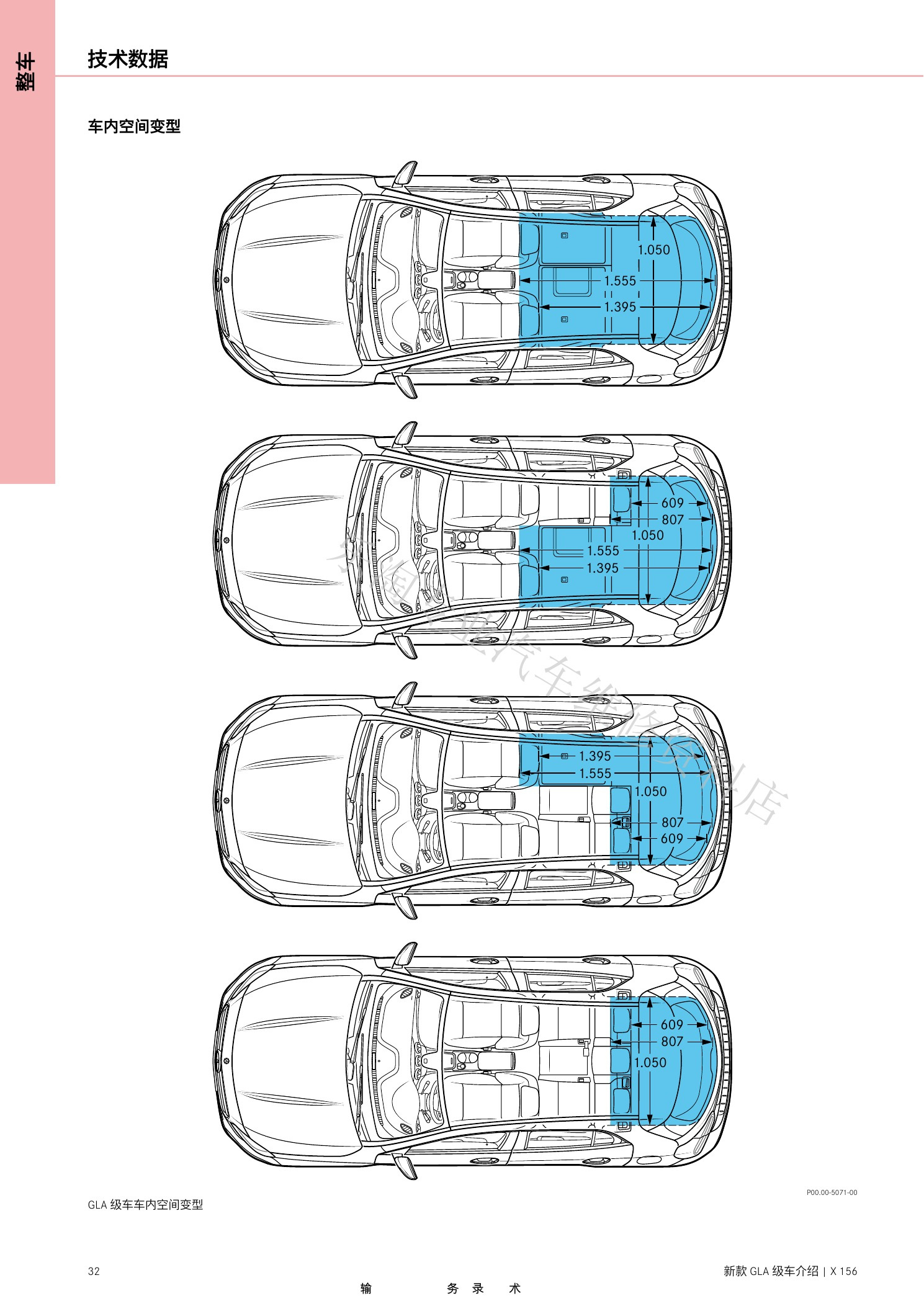

X156 GLA维修介绍资料原第33页。
X156 GLA维修介绍资料原第34页。

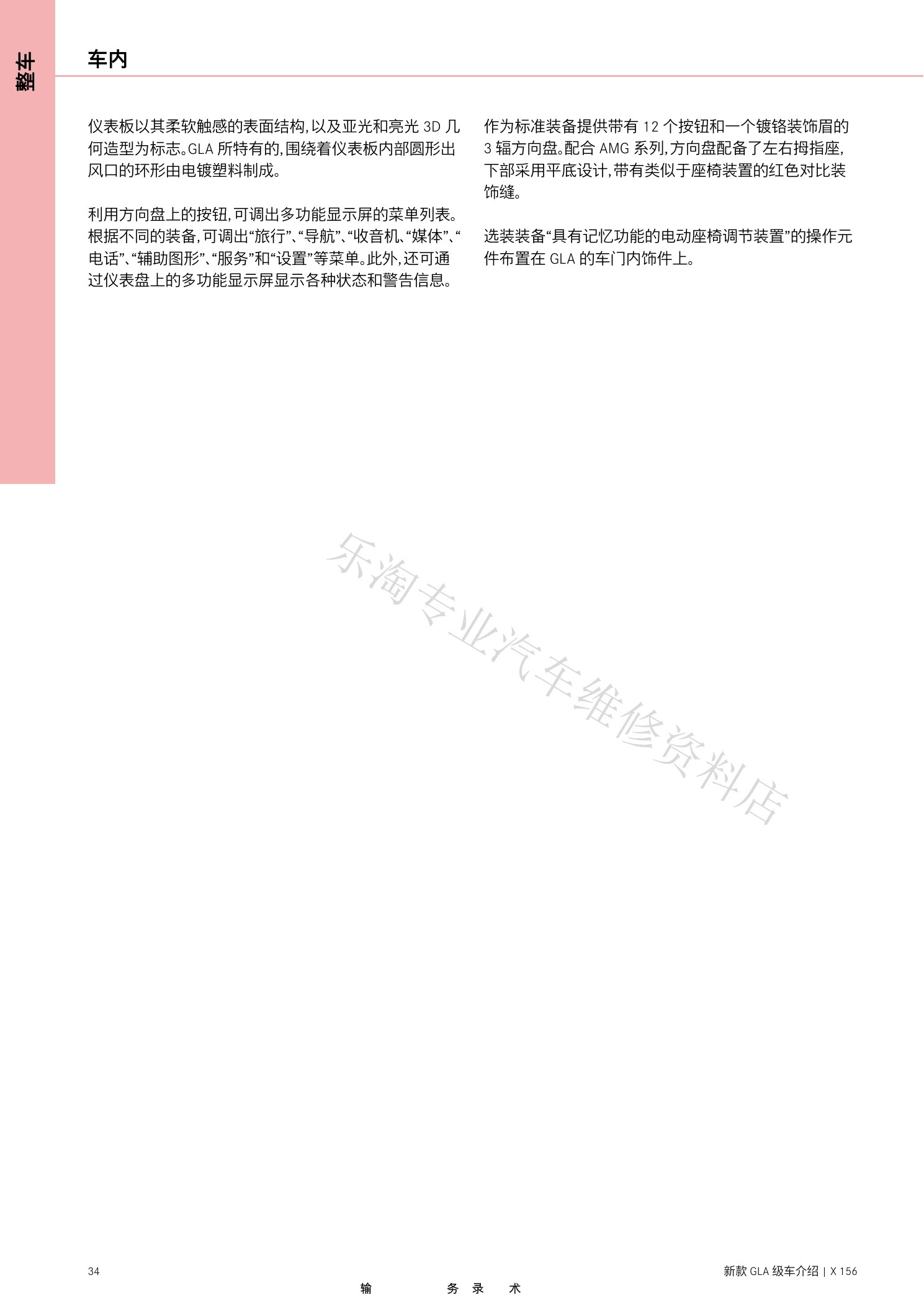

X156 GLA维修介绍资料原第35页。

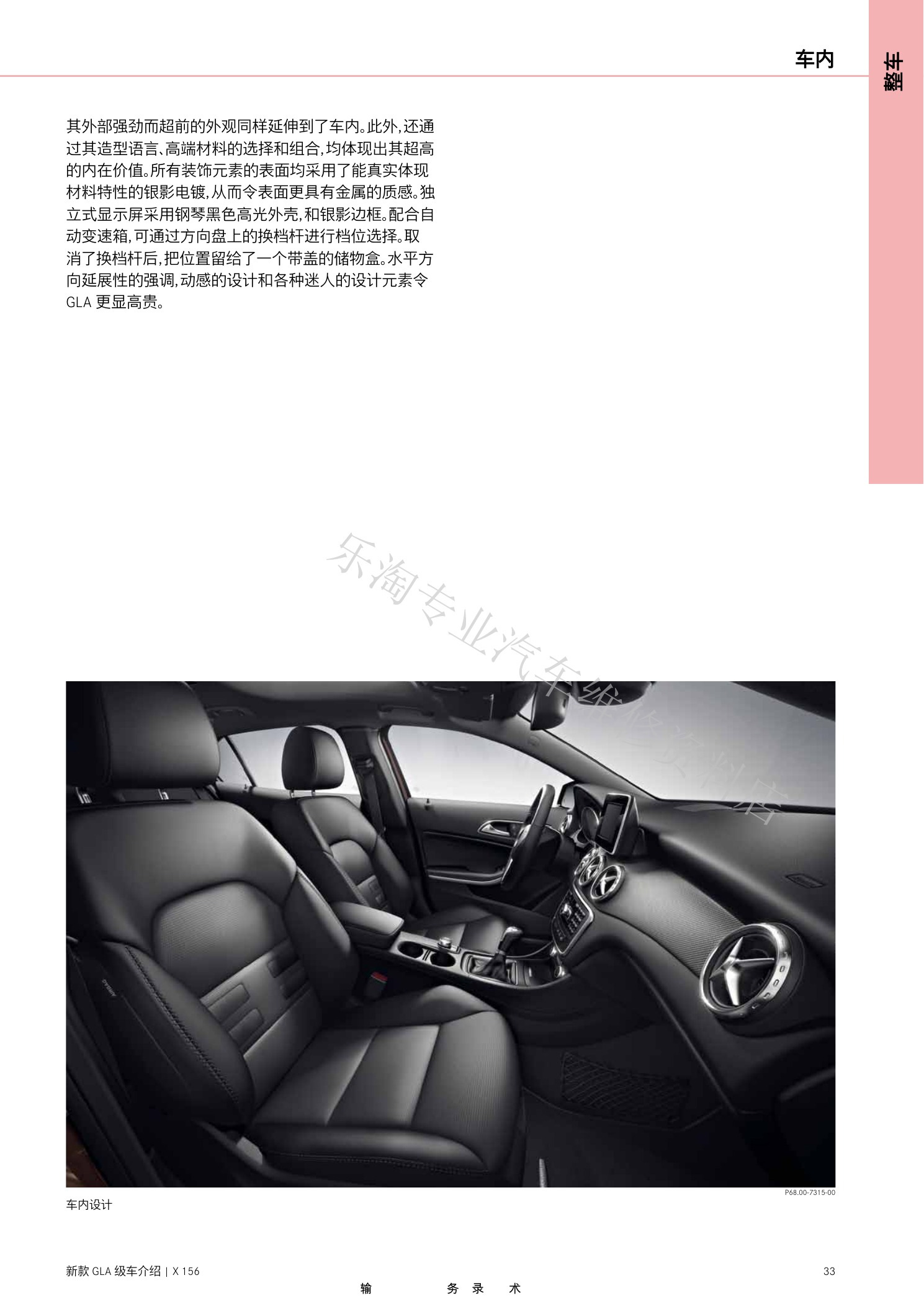

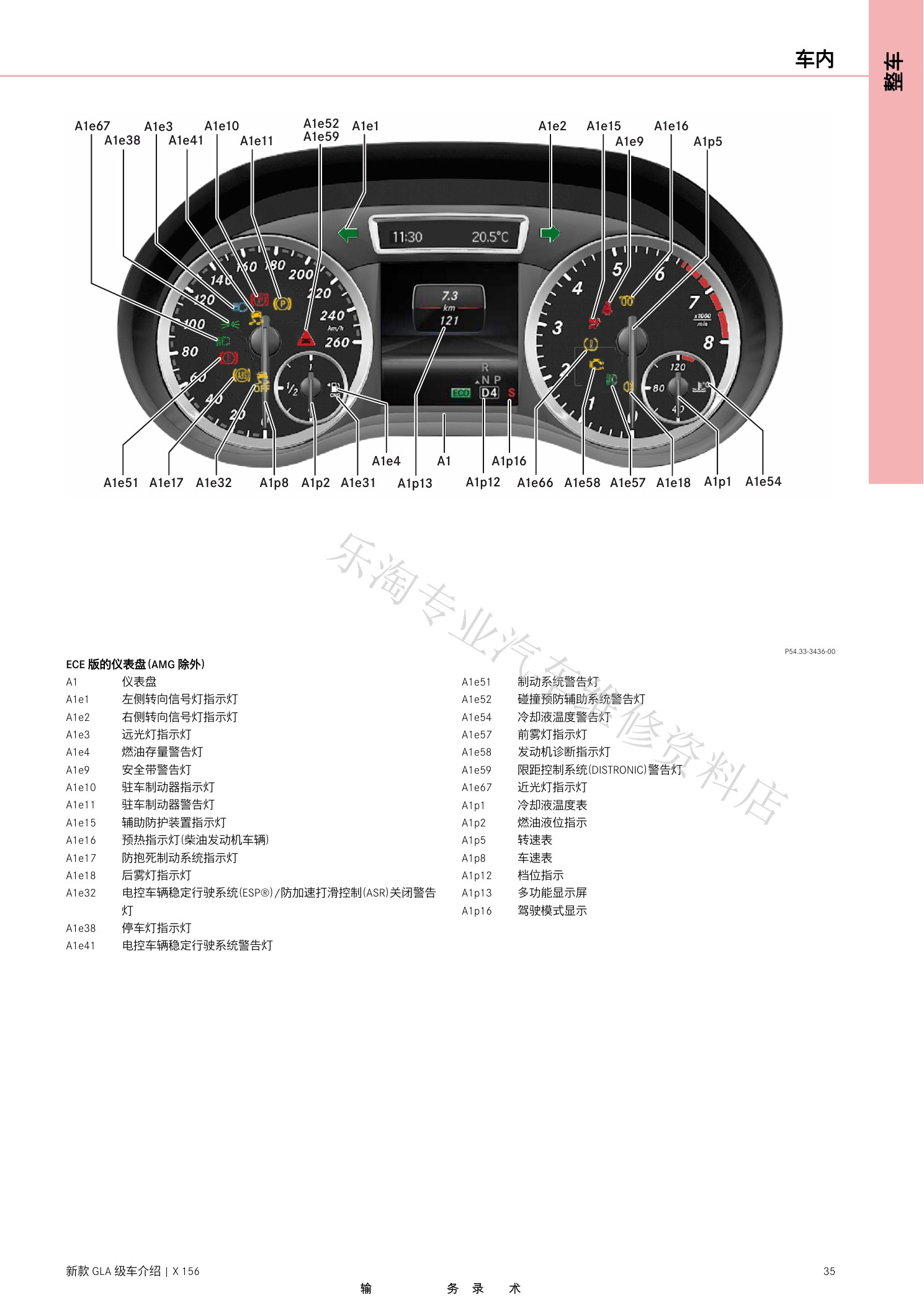

X156 GLA维修介绍资料原第36页。

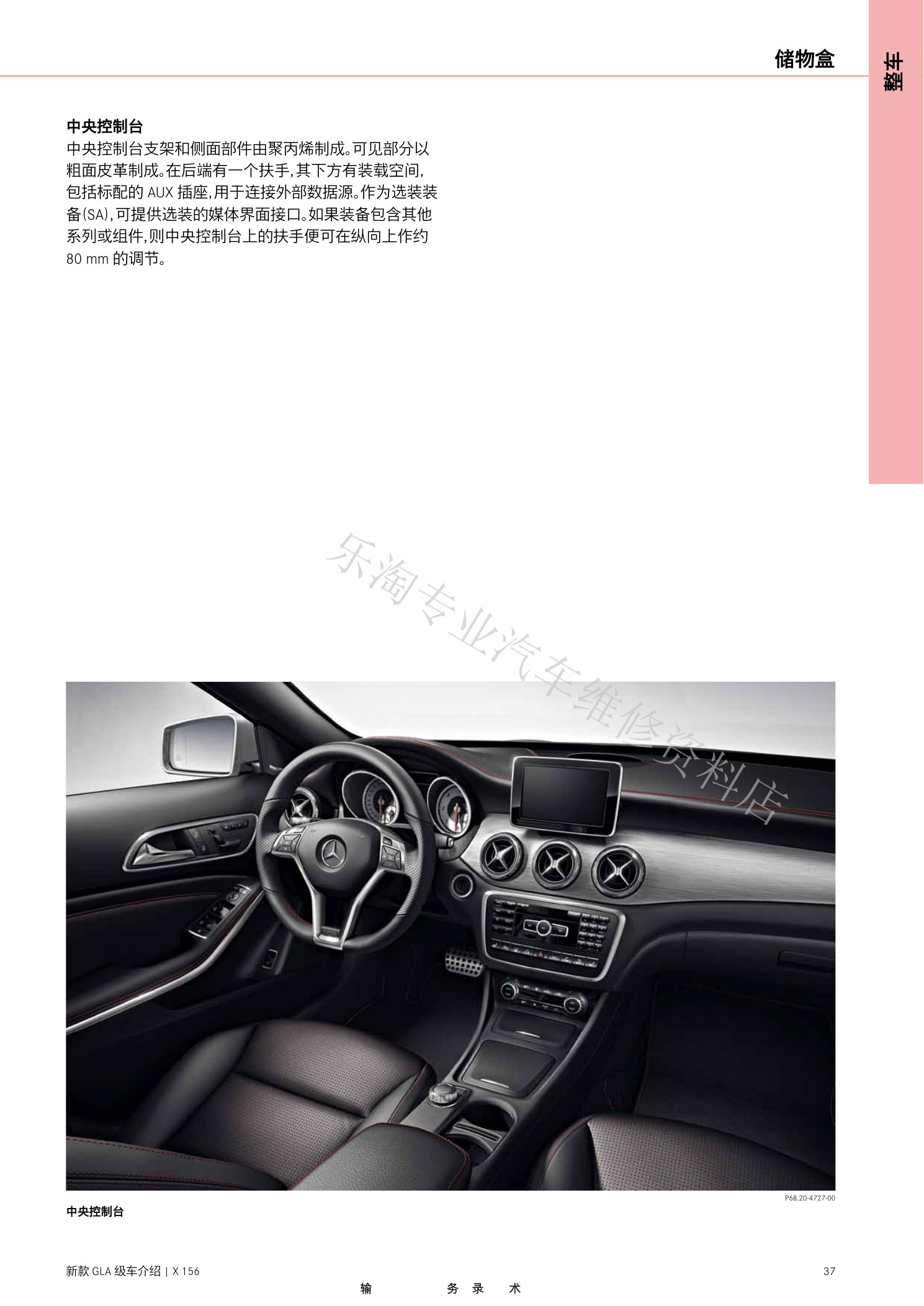

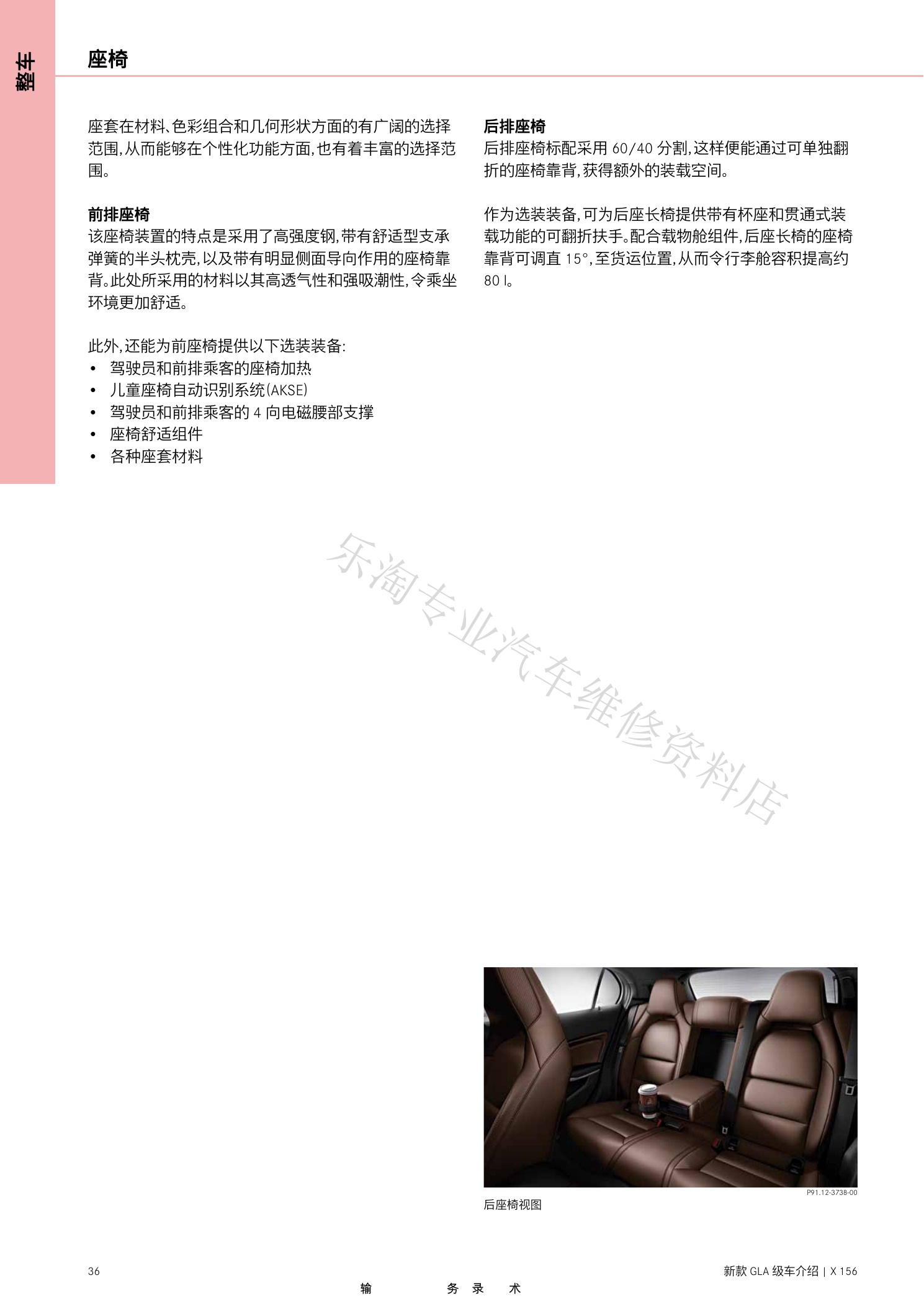

X156 GLA维修介绍资料原第37页。
X156 GLA维修介绍资料原第38页。

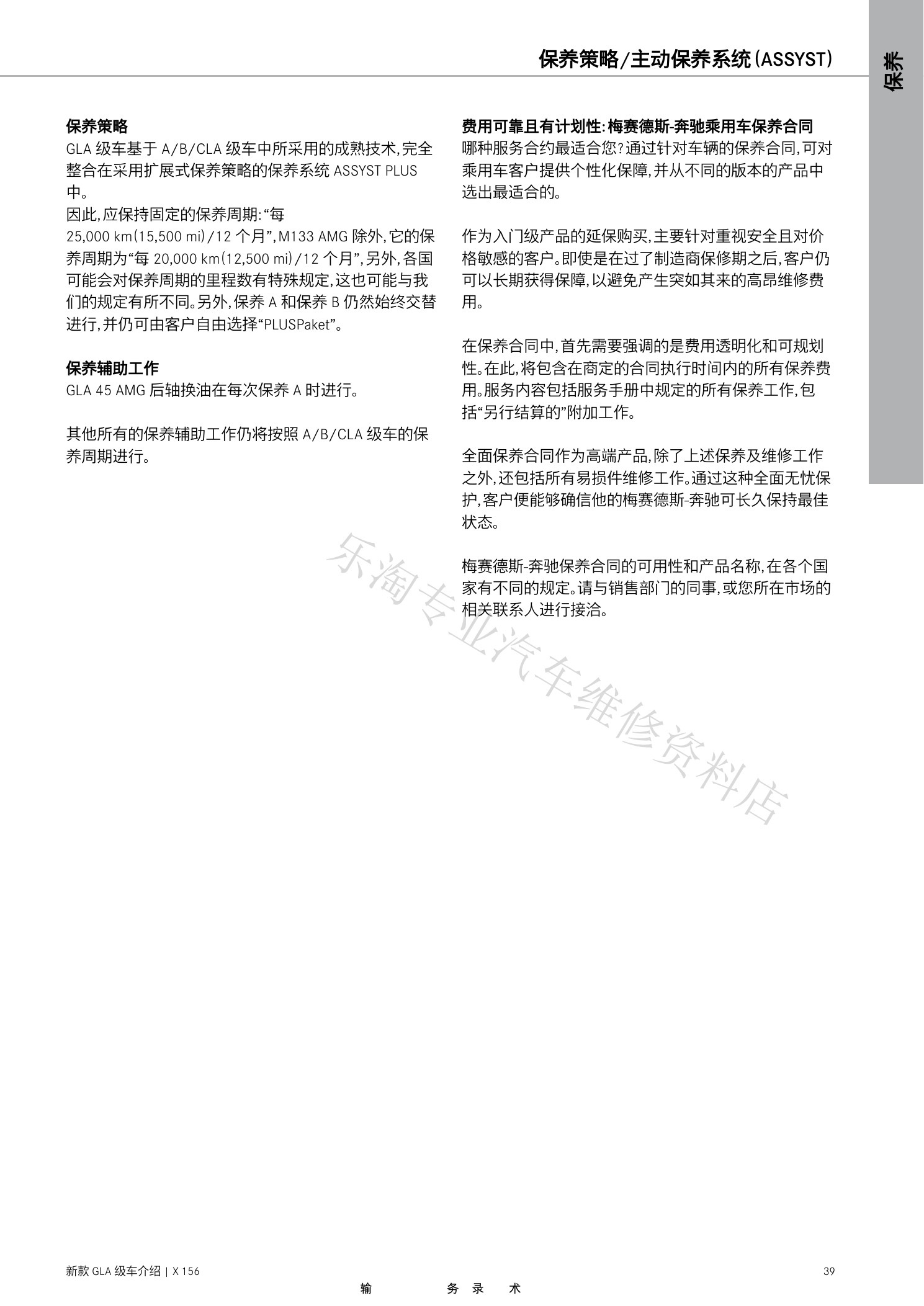

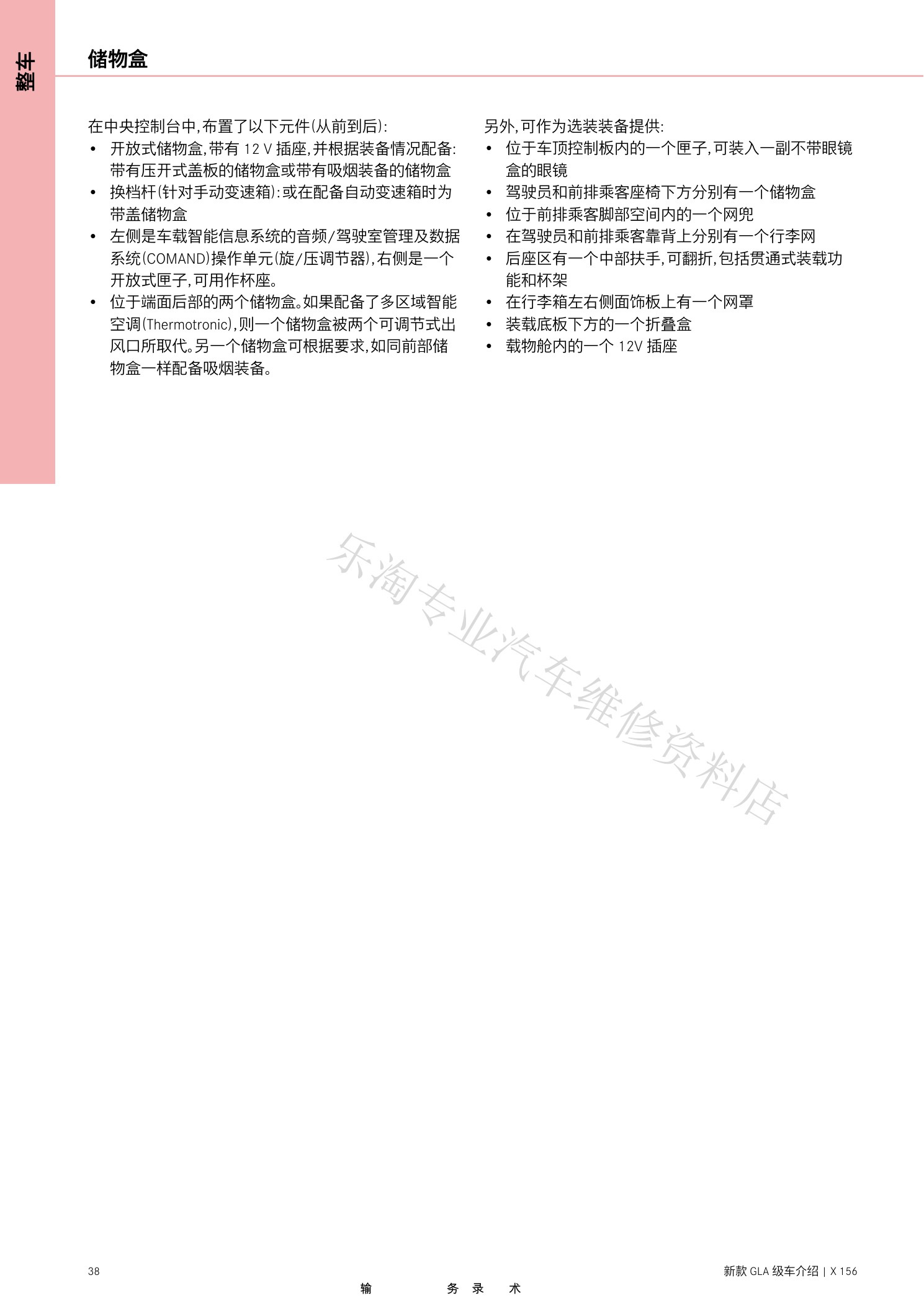

X156 GLA维修介绍资料原第39页。

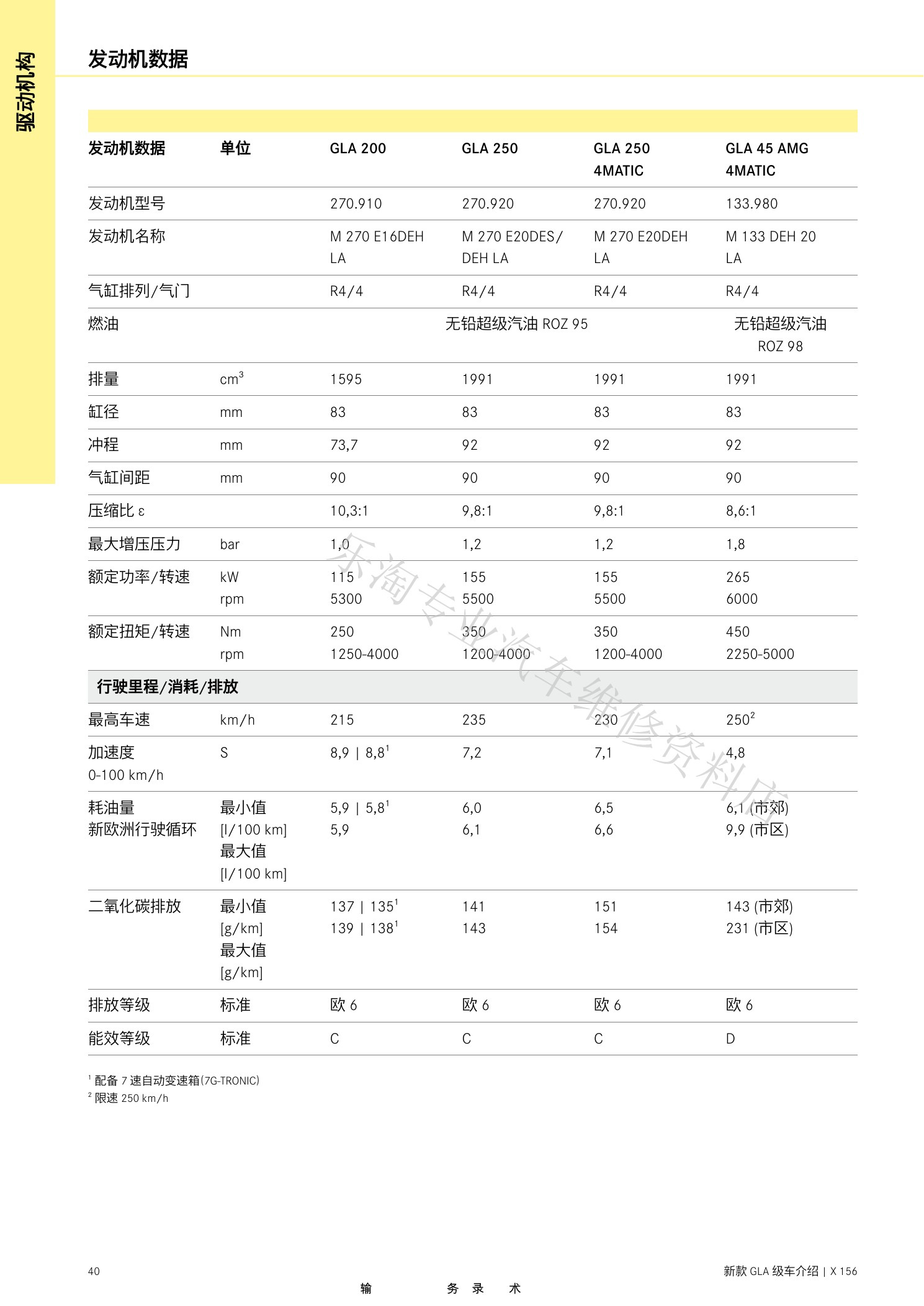

X156 GLA维修介绍资料原第40页。

四、M270、M133、OM651与传动系统

动力部分介绍M270、M133 AMG、OM651、排气、热管理、燃油系统、FSG 310、7G-DCT和4MATIC。

X156 GLA维修介绍资料原第41页。
X156 GLA维修介绍资料原第42页。

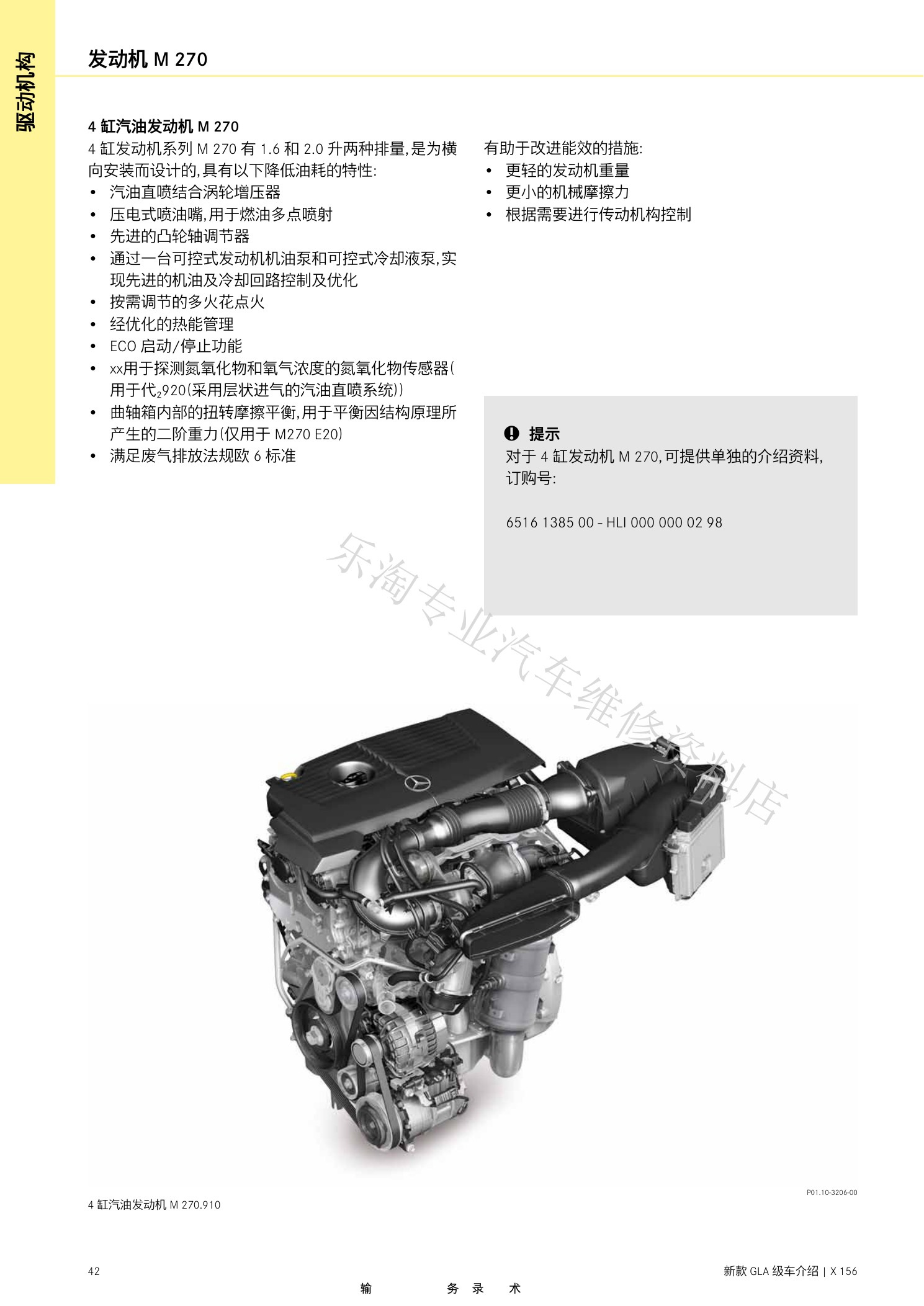

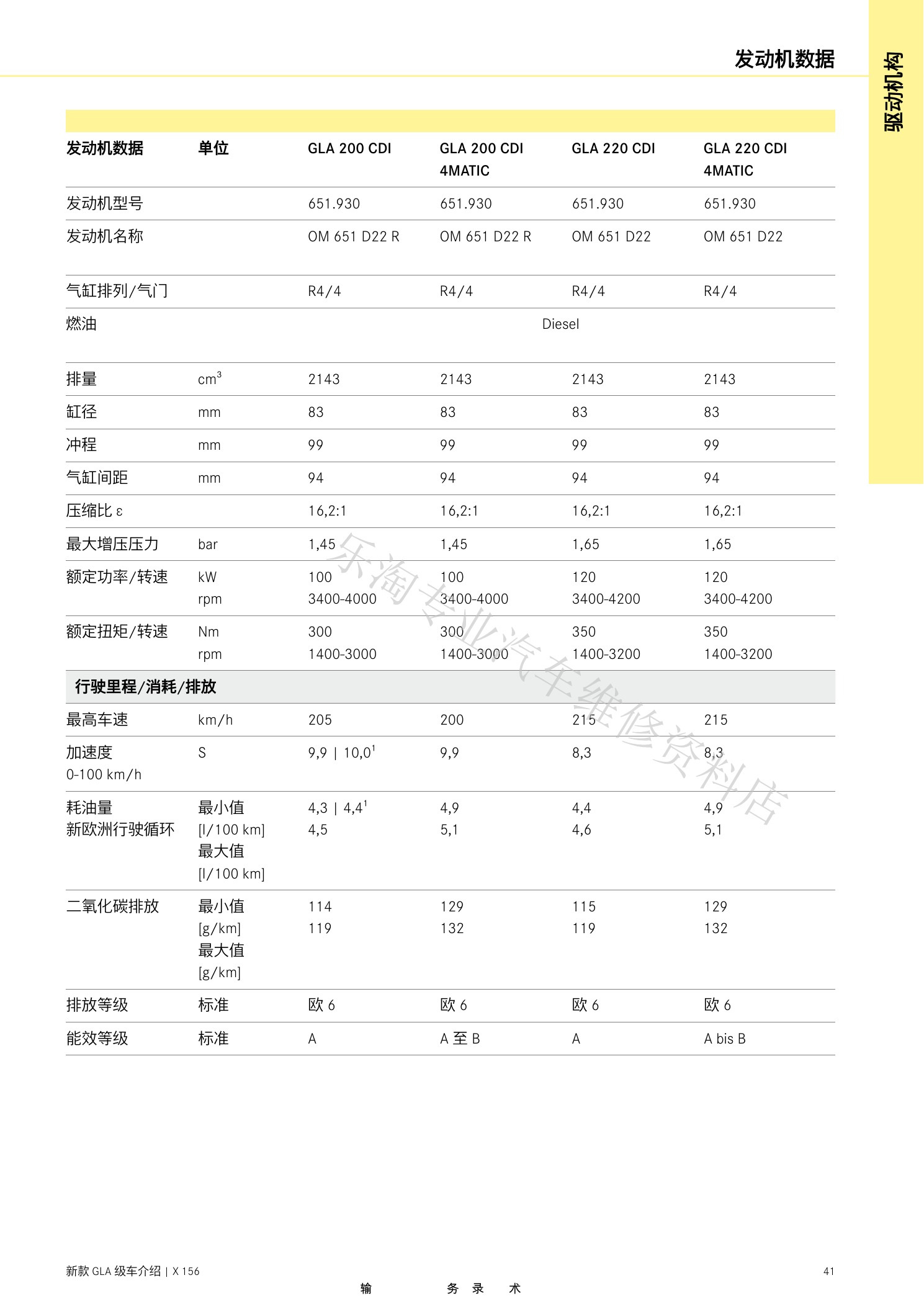

X156 GLA维修介绍资料原第43页。

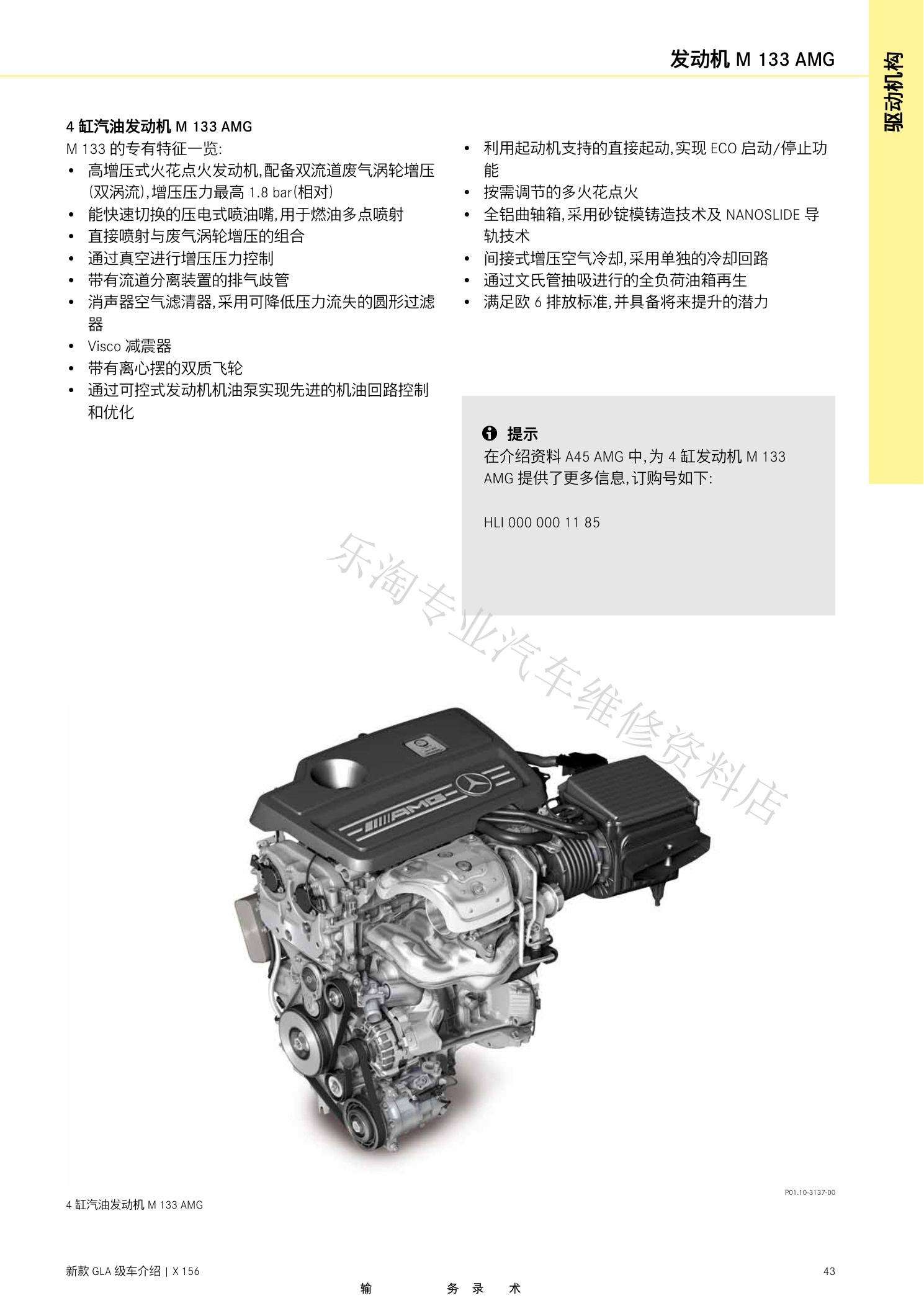

X156 GLA维修介绍资料原第44页。
X156 GLA维修介绍资料原第45页。

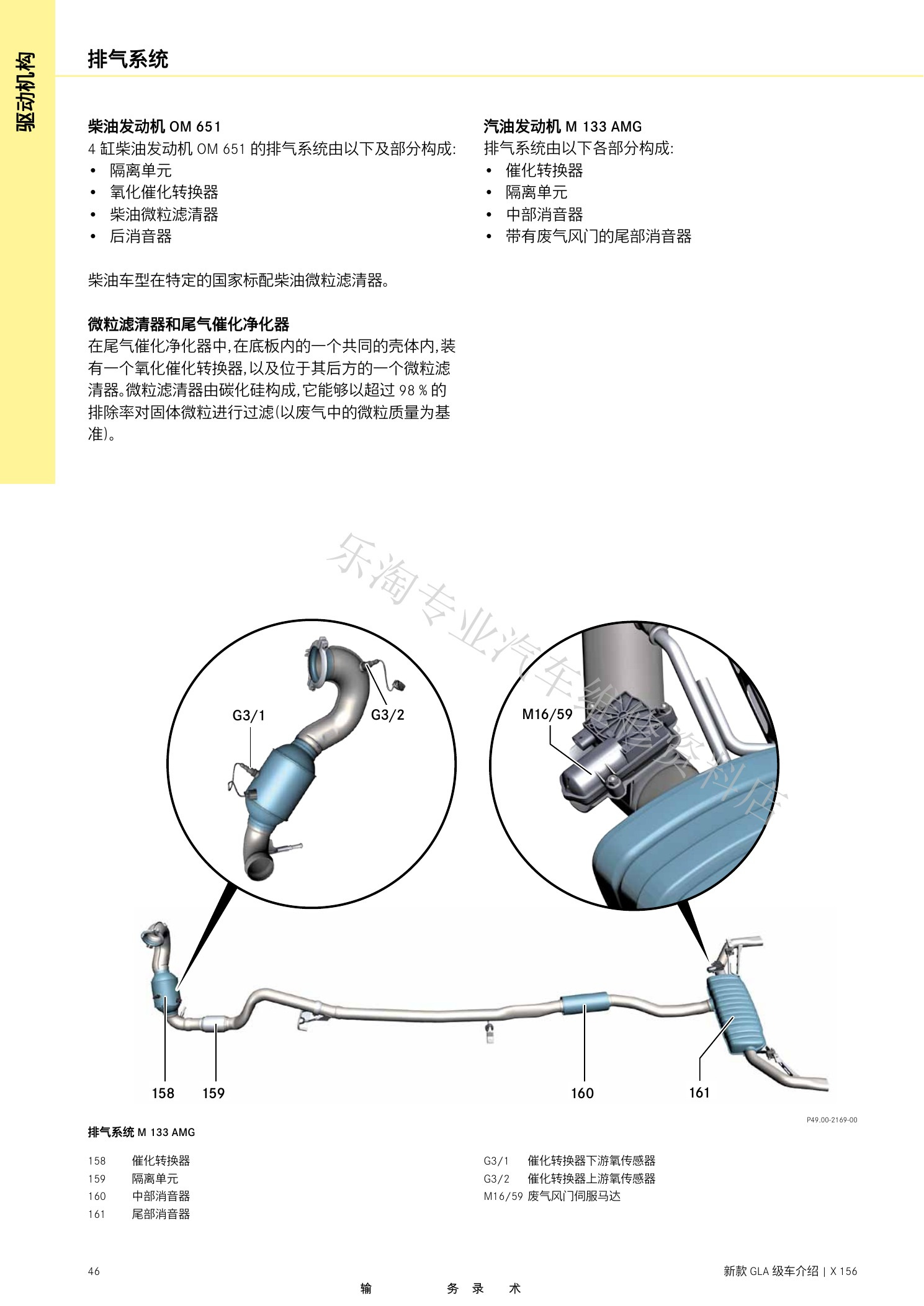

X156 GLA维修介绍资料原第46页。

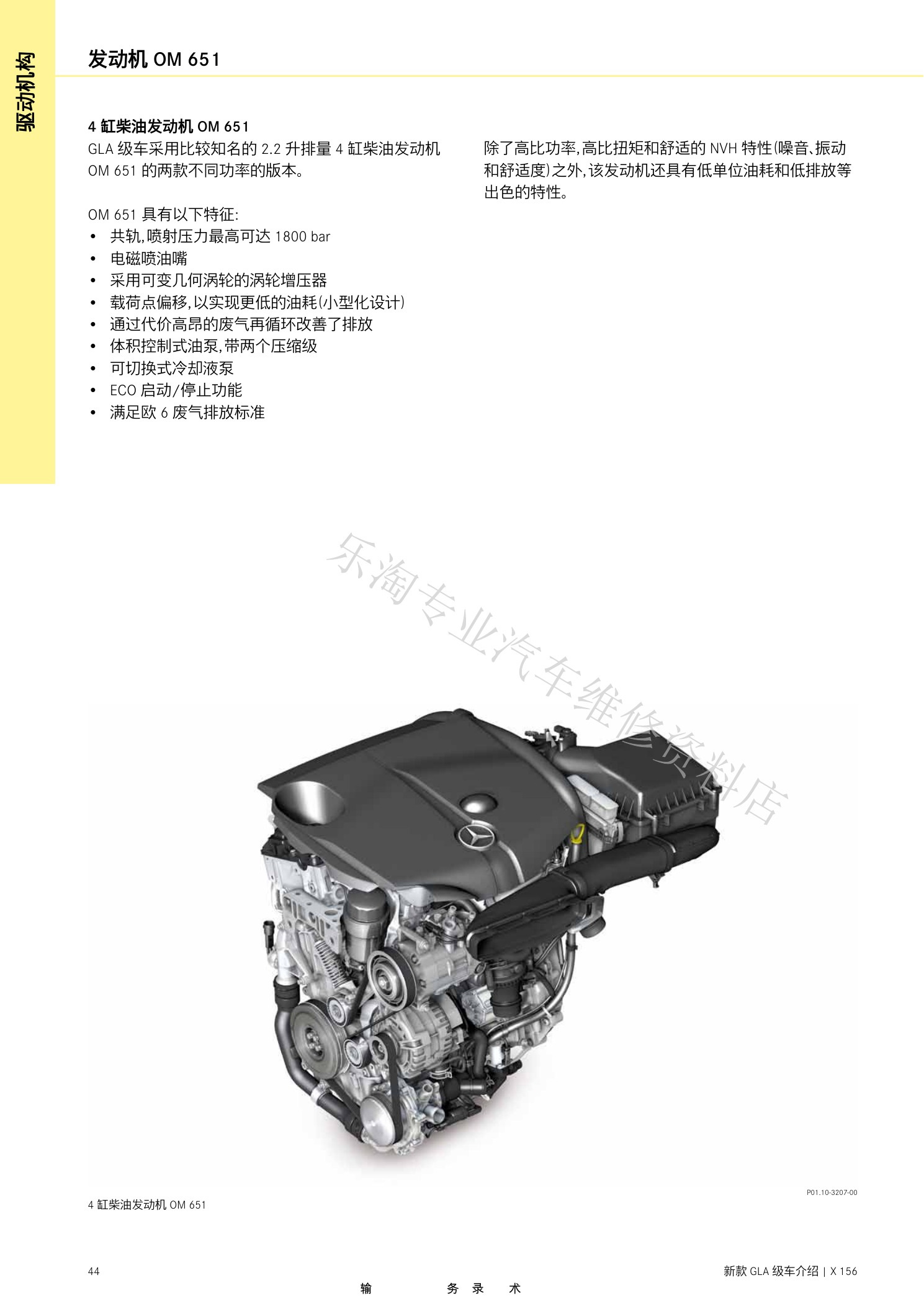

X156 GLA维修介绍资料原第47页。

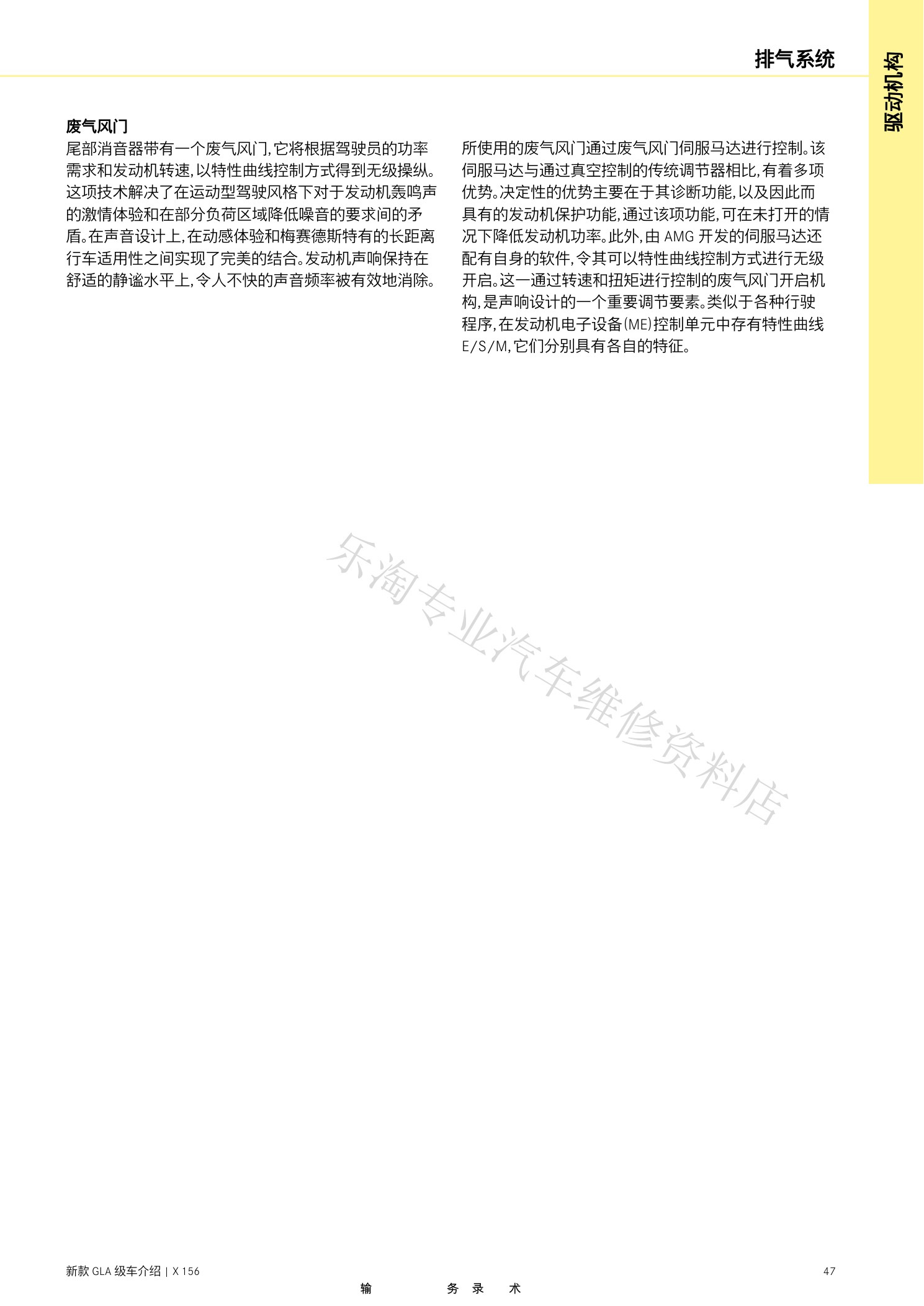

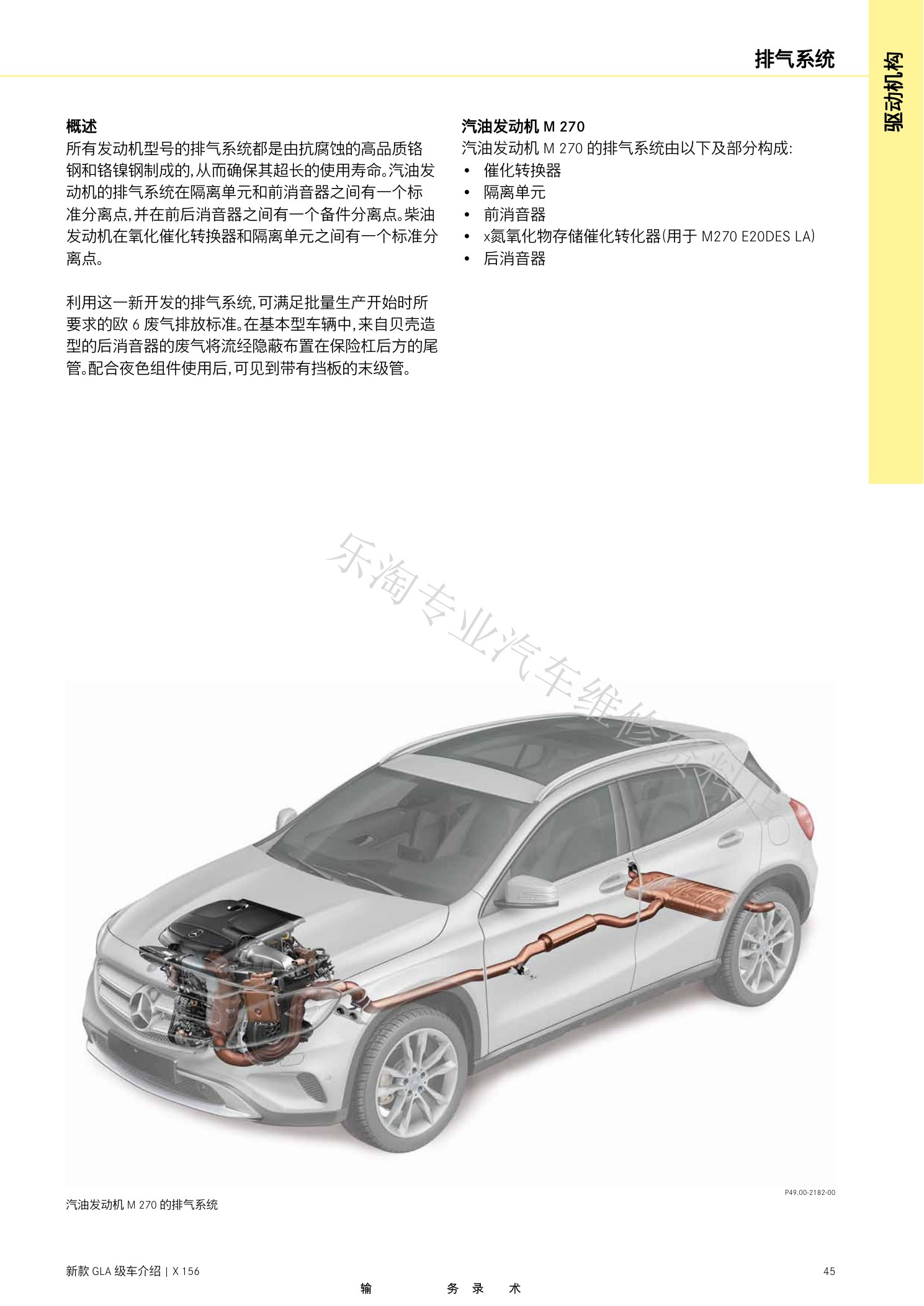

X156 GLA维修介绍资料原第48页。
X156 GLA维修介绍资料原第49页。

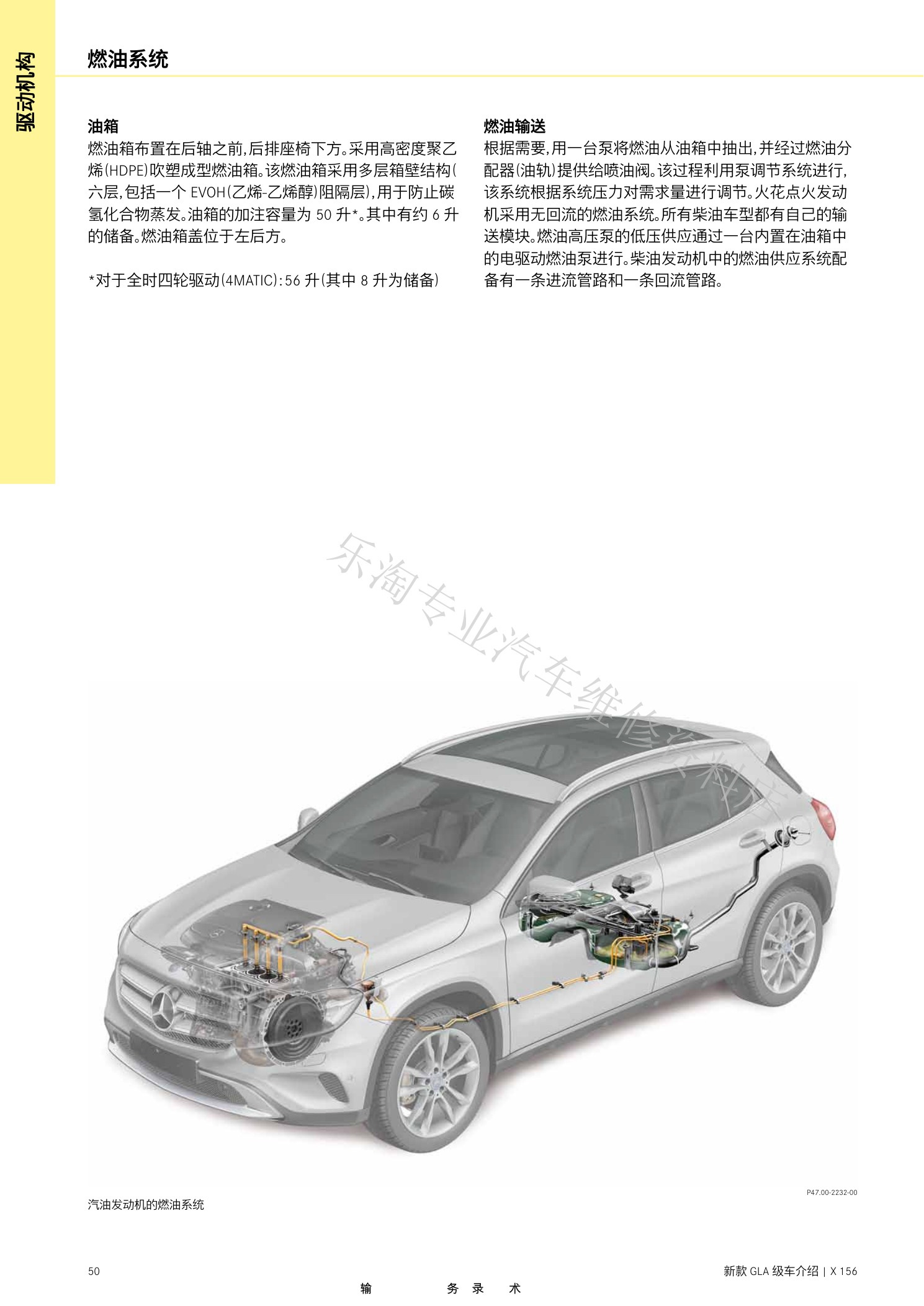

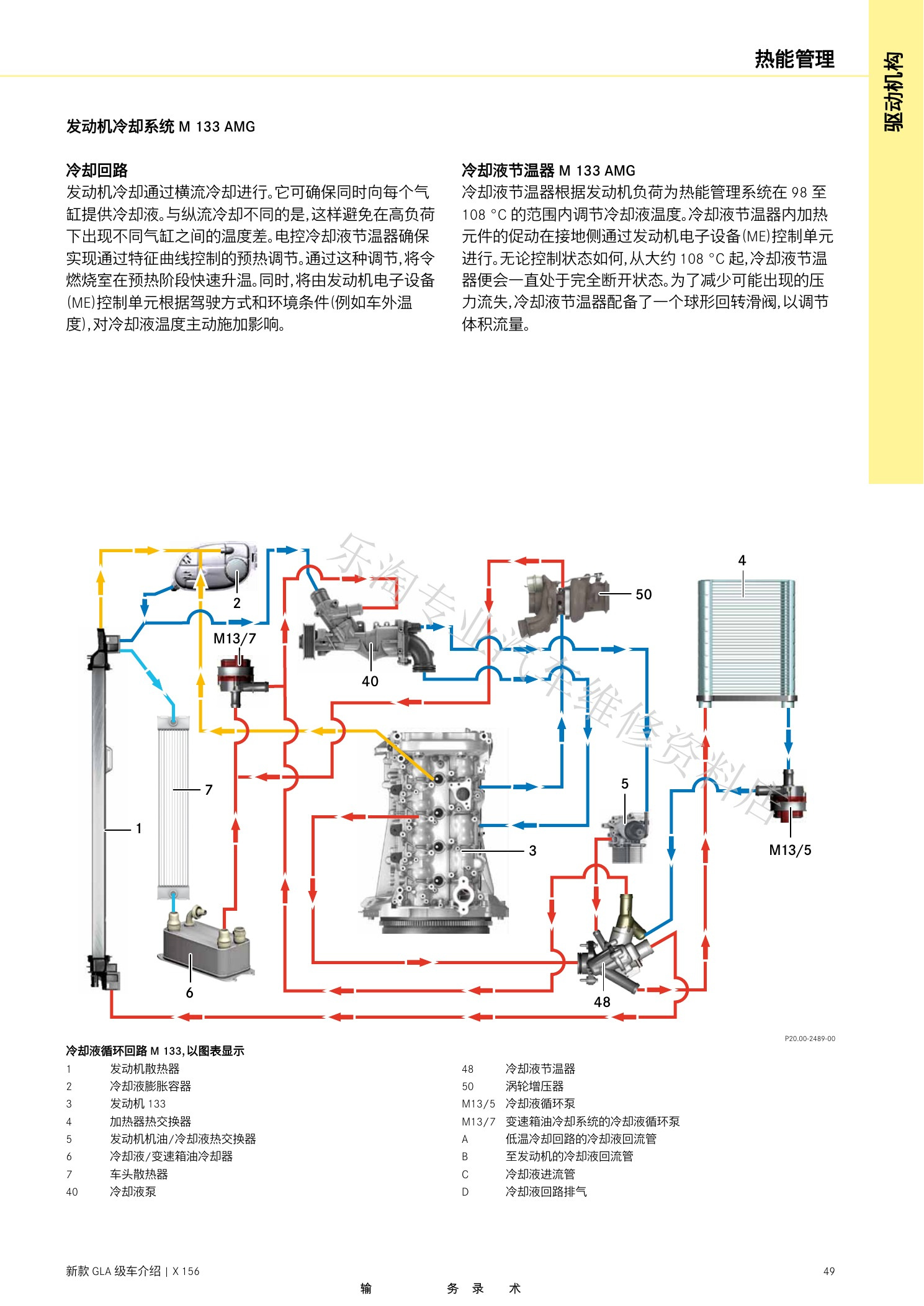

X156 GLA维修介绍资料原第50页。

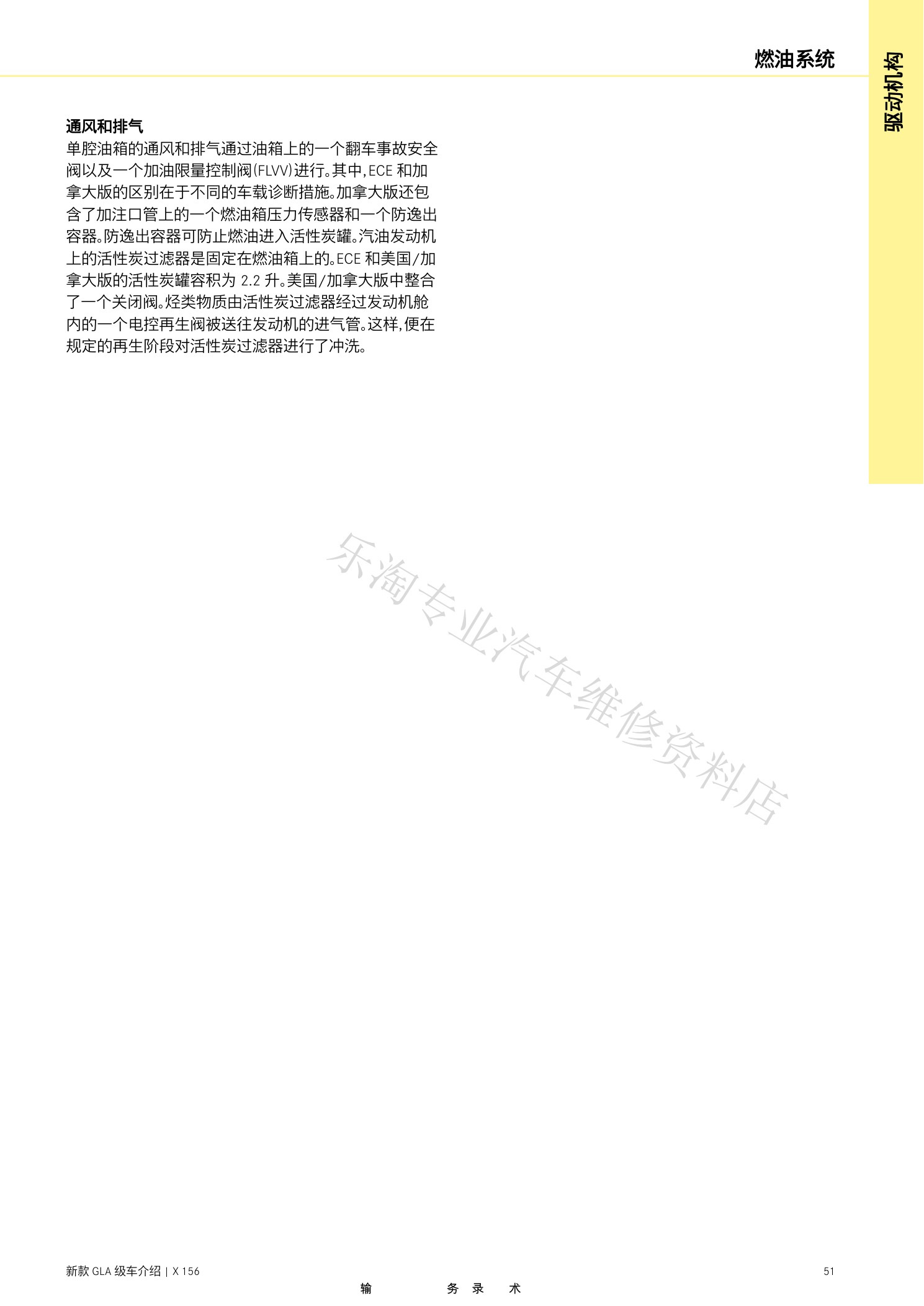

X156 GLA维修介绍资料原第51页。
X156 GLA维修介绍资料原第52页。
X156 GLA维修介绍资料原第53页。

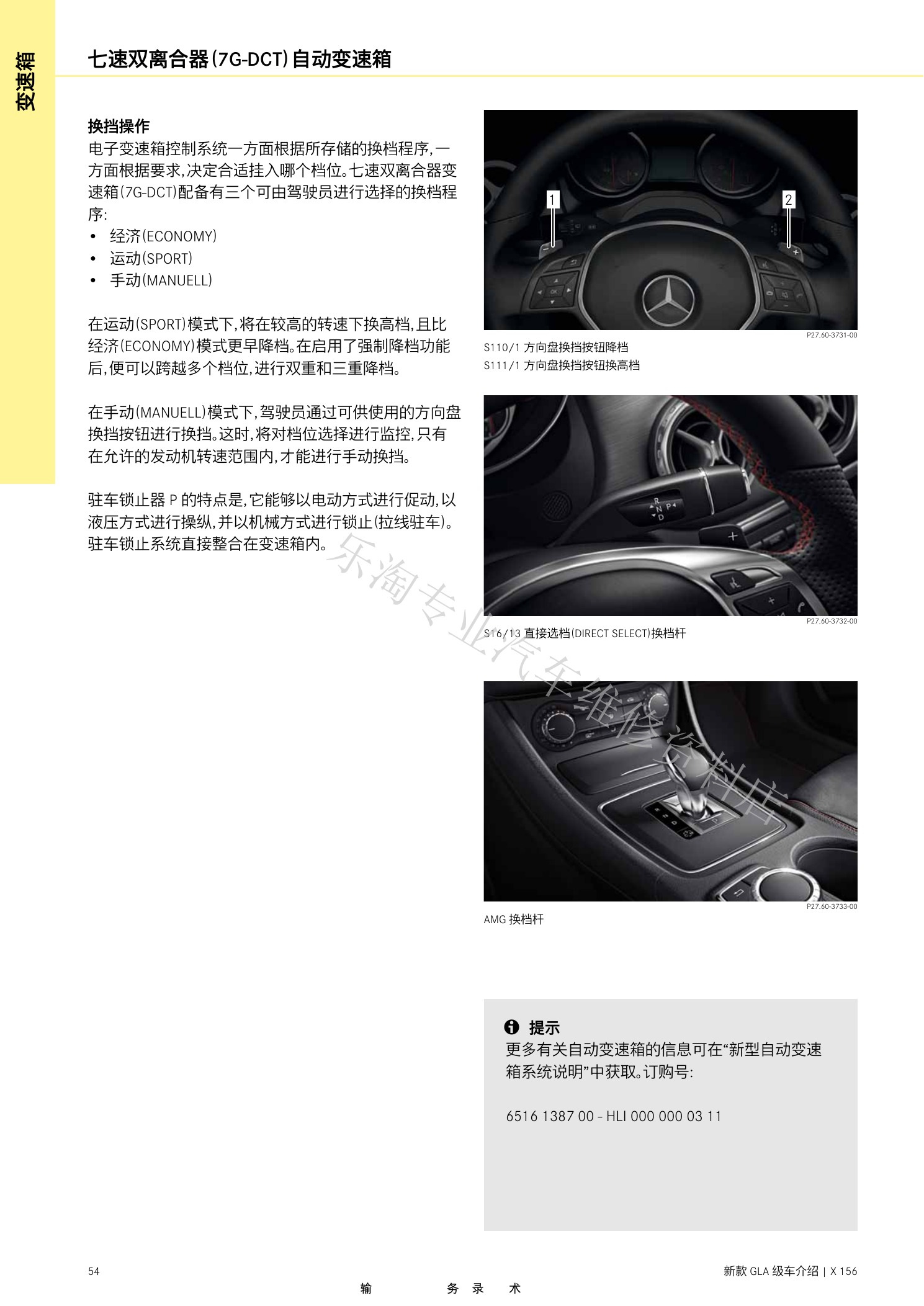

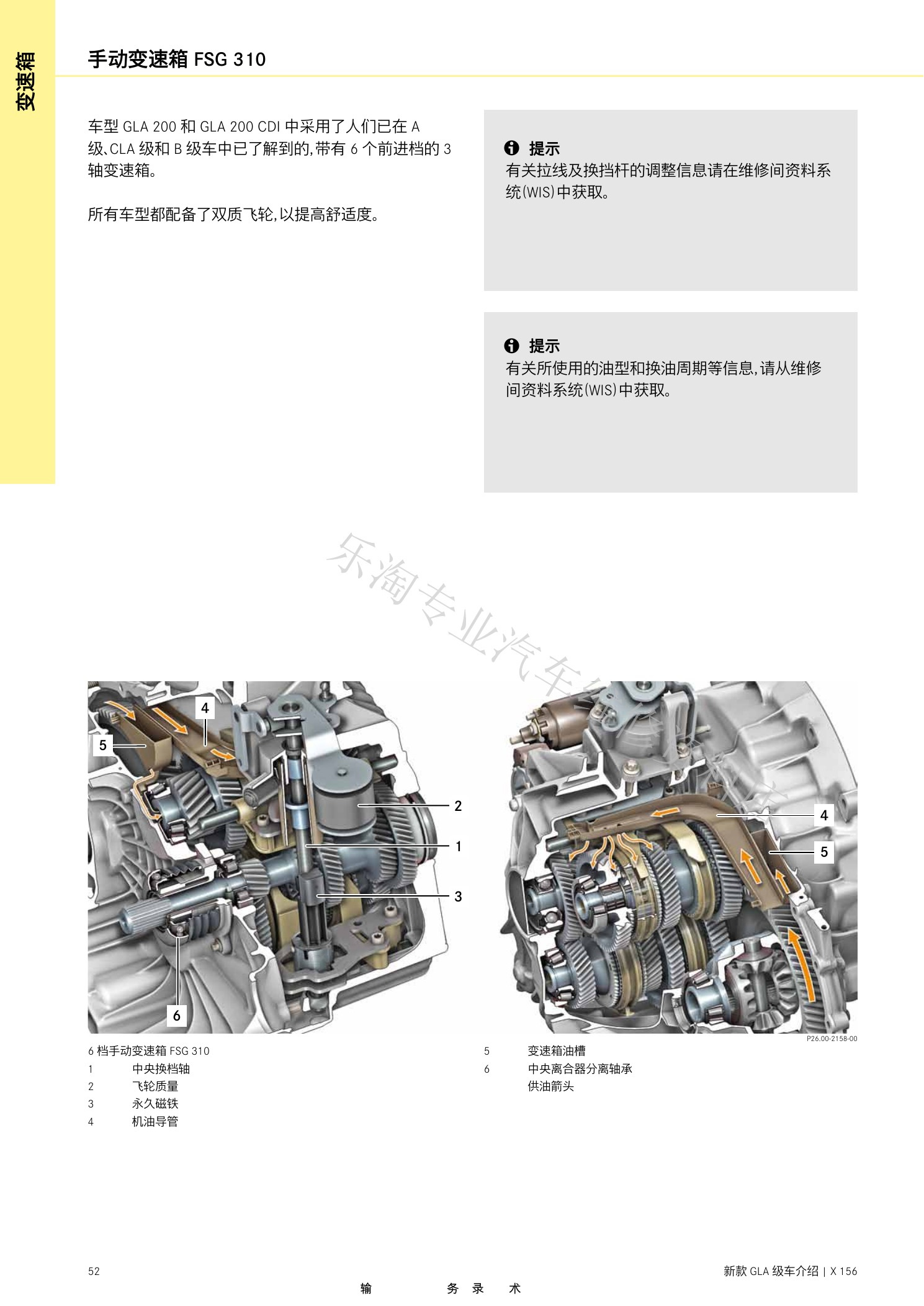

X156 GLA维修介绍资料原第54页。
X156 GLA维修介绍资料原第55页。

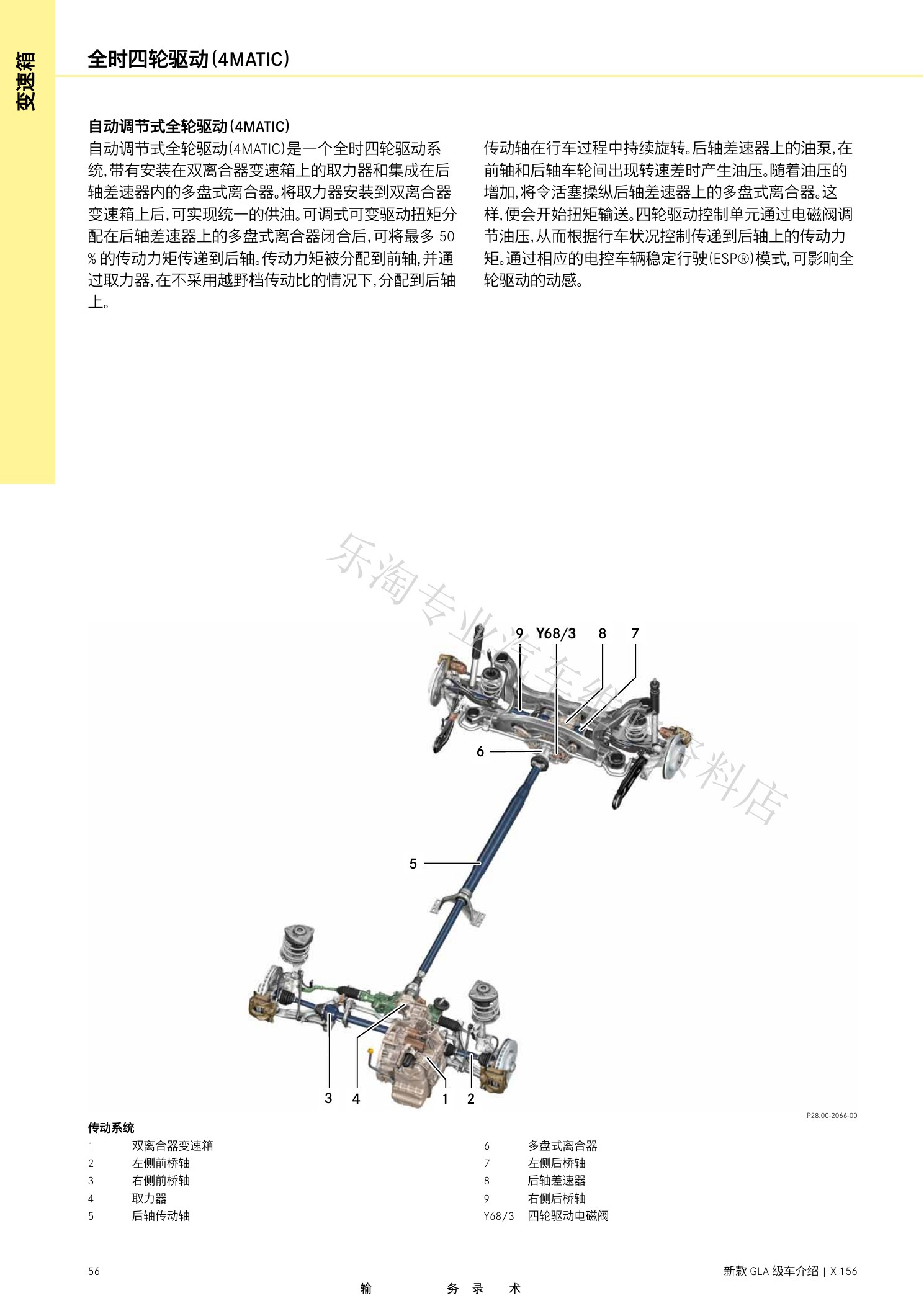

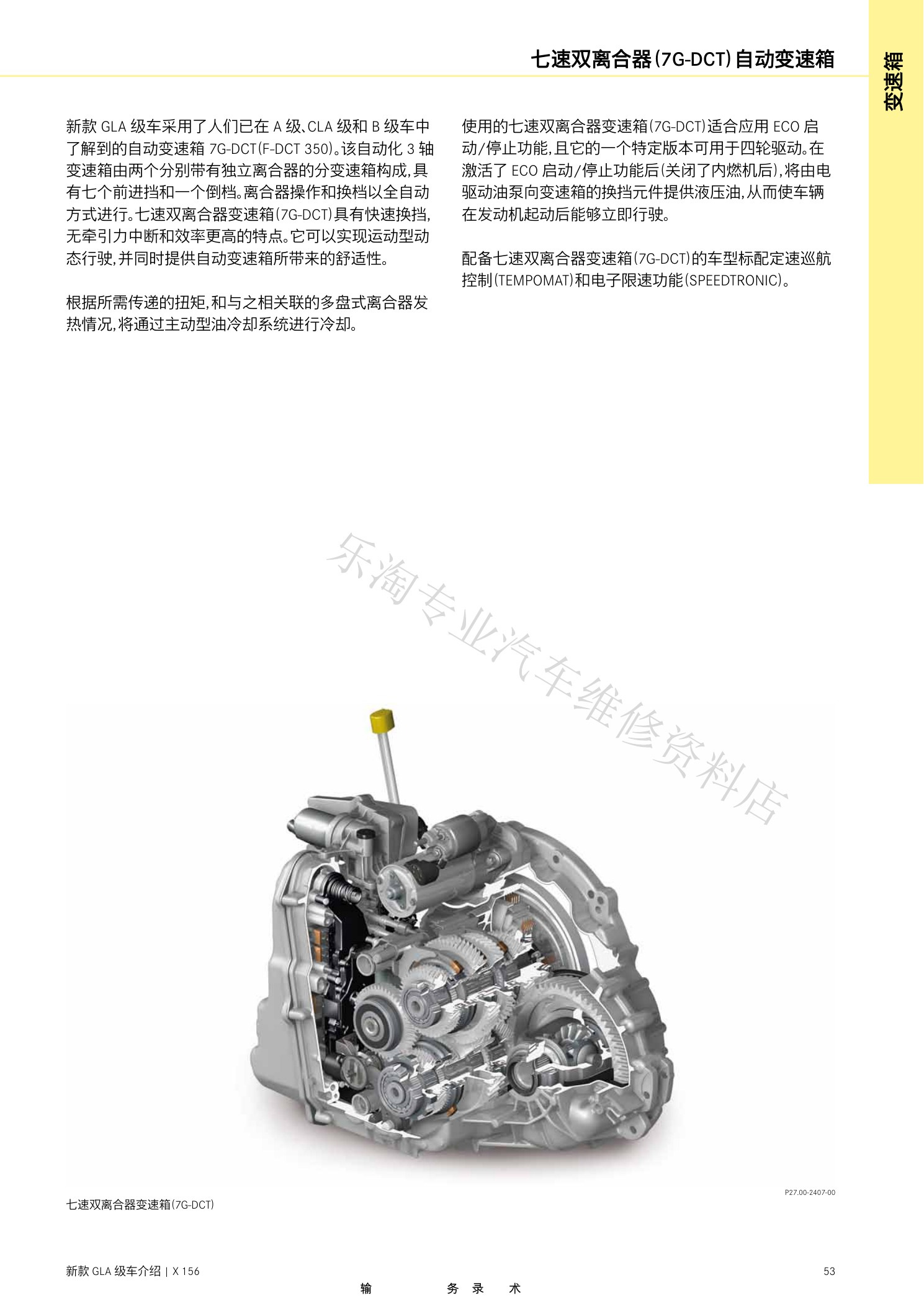

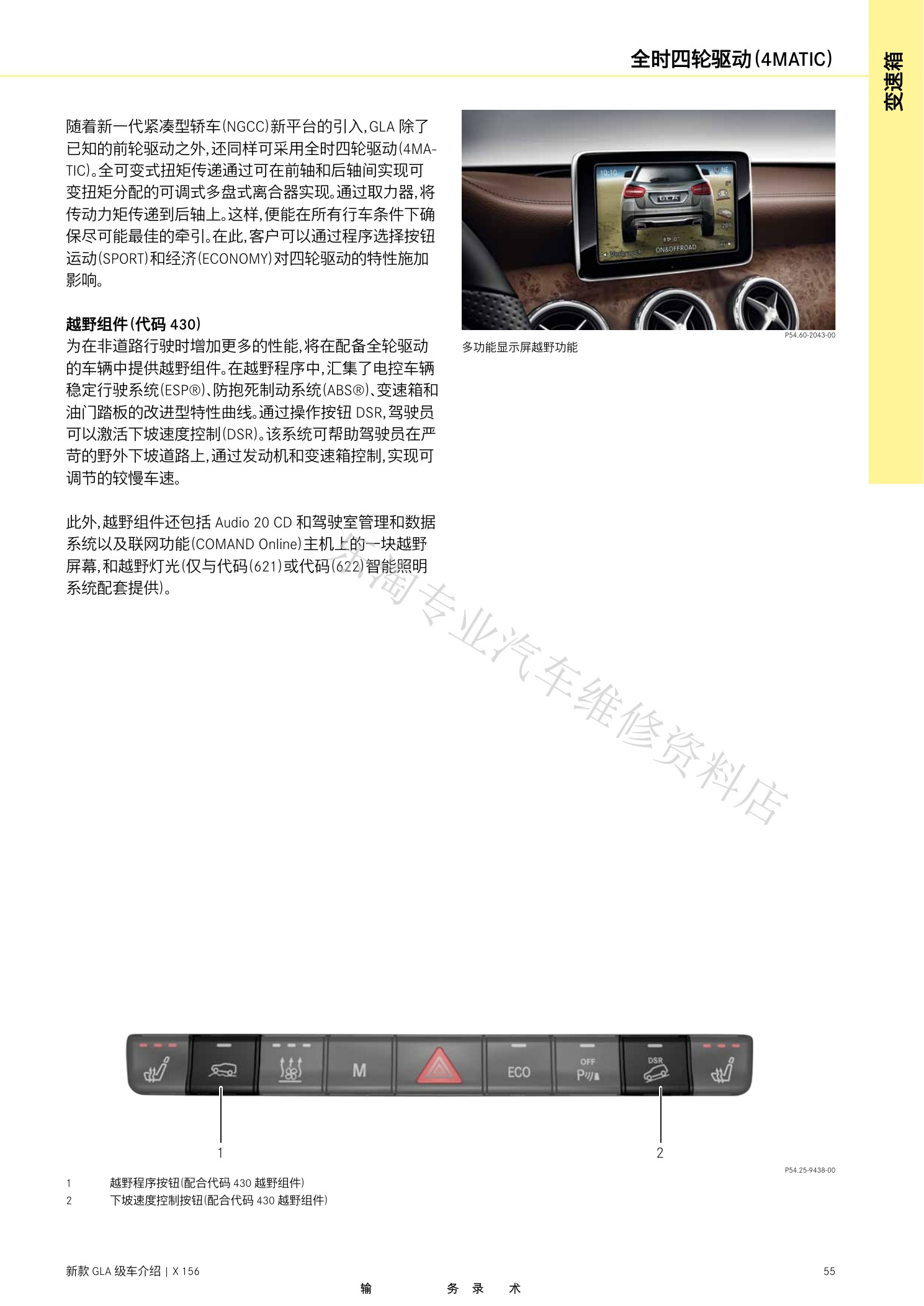

X156 GLA维修介绍资料原第56页。
X156 GLA维修介绍资料原第57页。

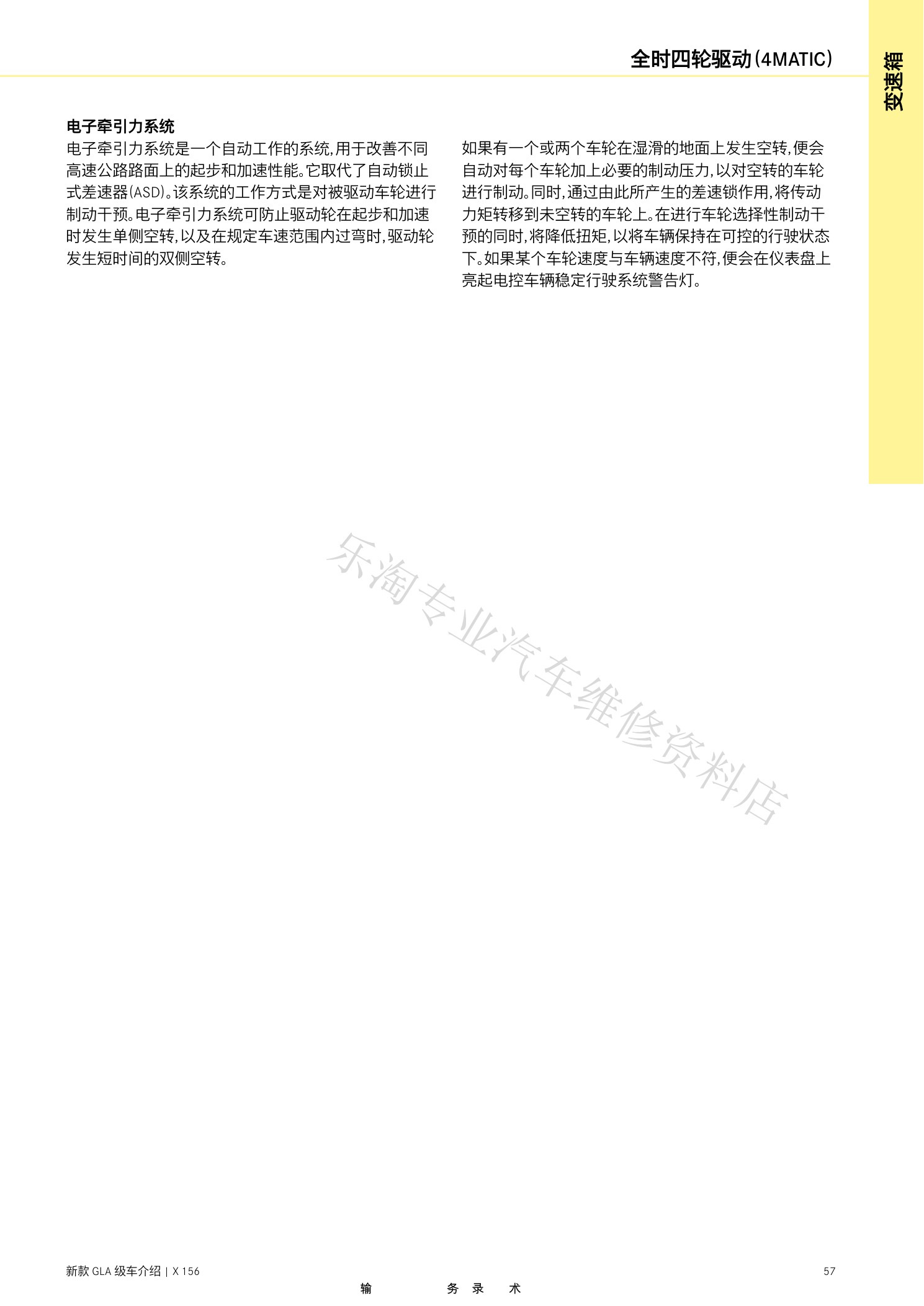

X156 GLA维修介绍资料原第58页。

五、转向、悬架、制动与轮胎

底盘章节按转向、车轴悬架、制动和车轮轮胎展开。

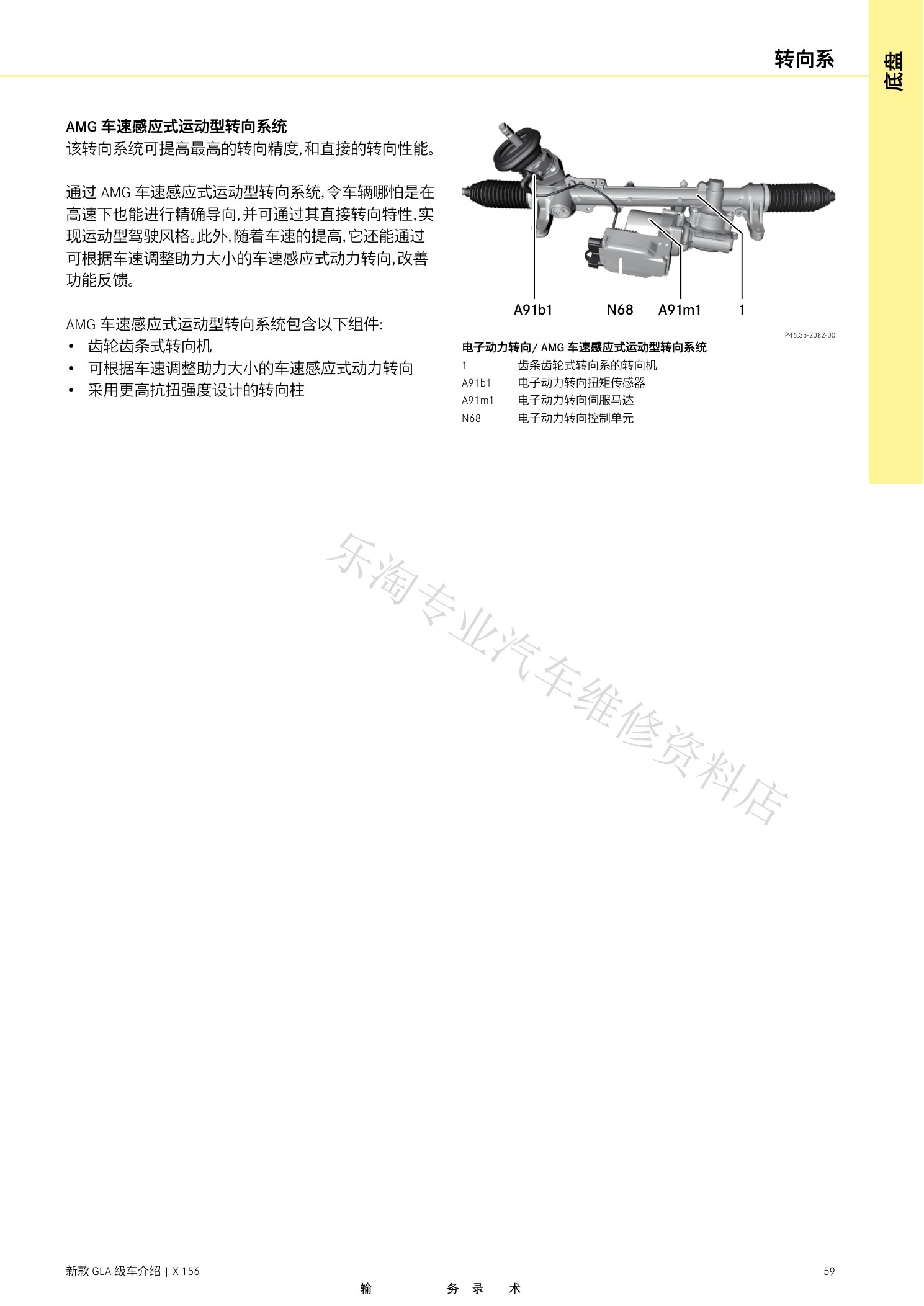

X156 GLA维修介绍资料原第59页。

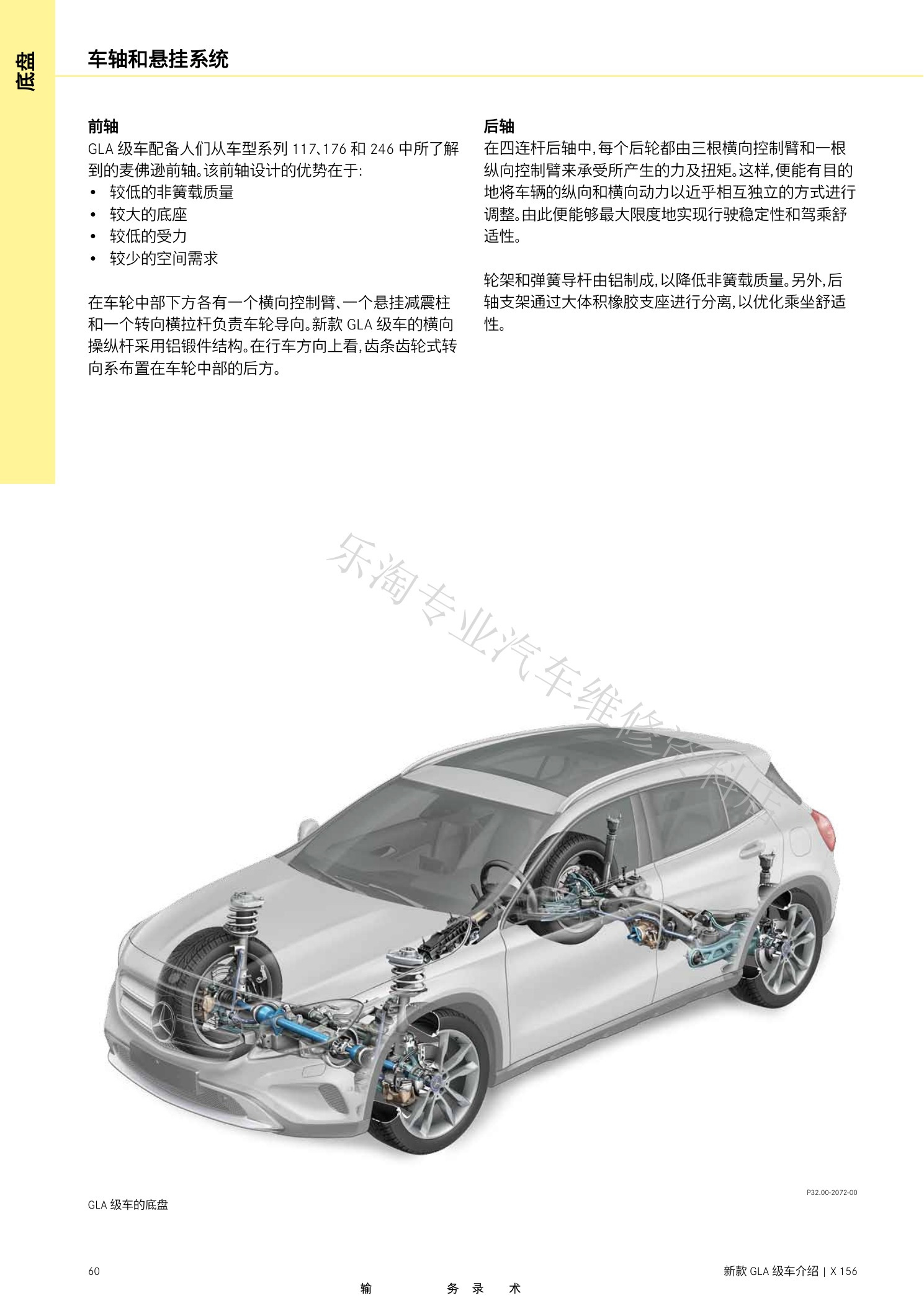

X156 GLA维修介绍资料原第60页。

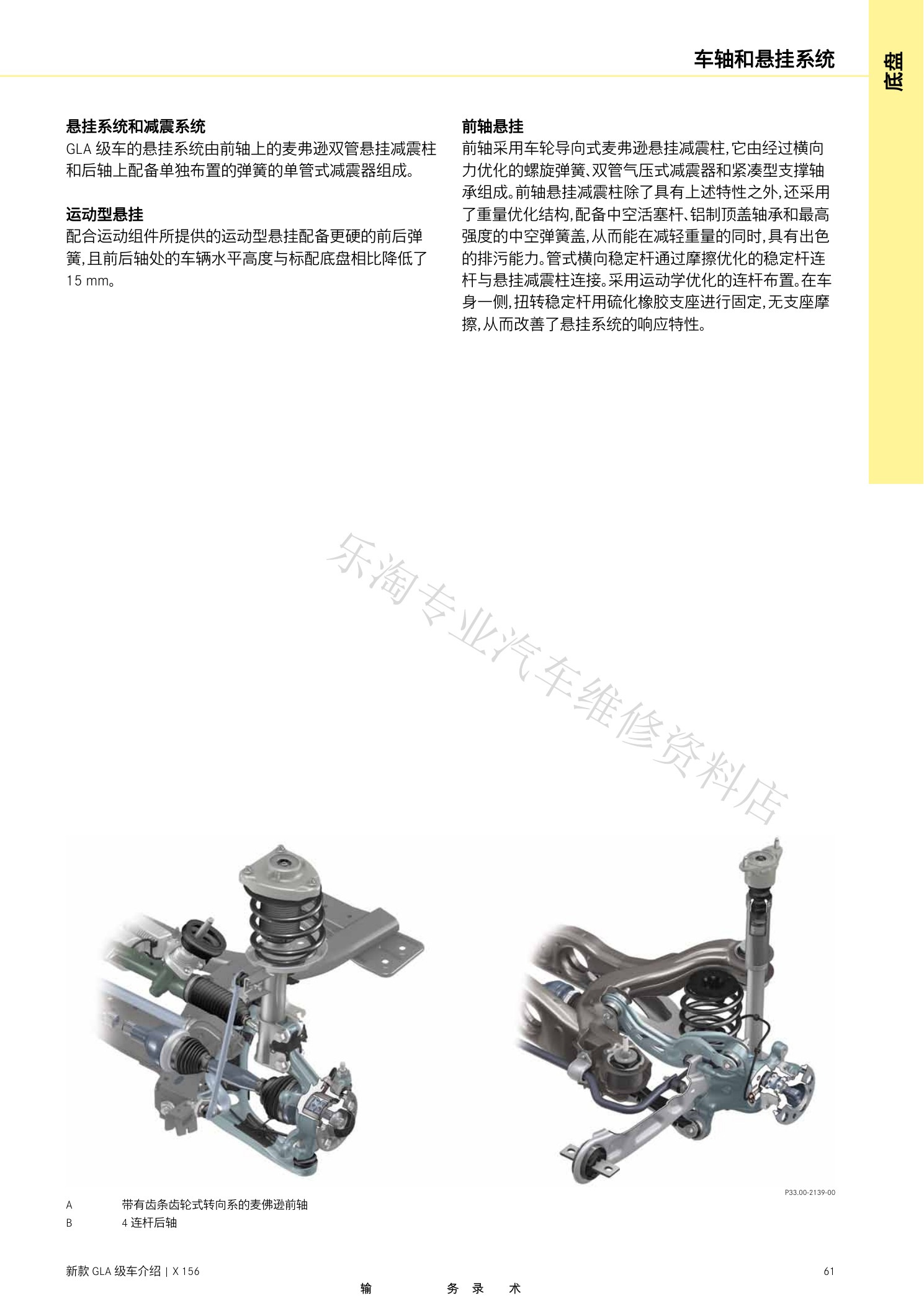

X156 GLA维修介绍资料原第61页。
X156 GLA维修介绍资料原第62页。

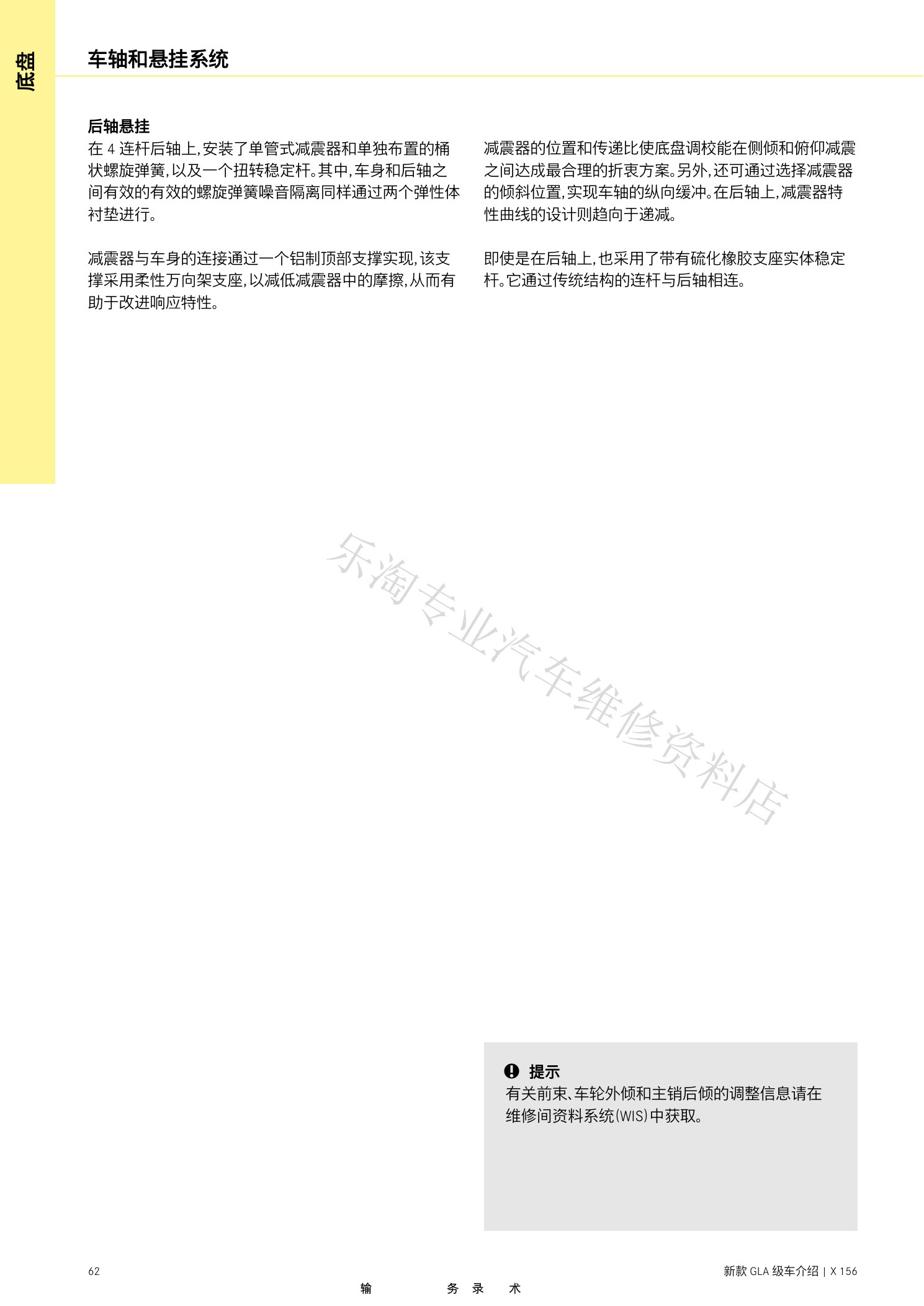

X156 GLA维修介绍资料原第63页。
X156 GLA维修介绍资料原第64页。

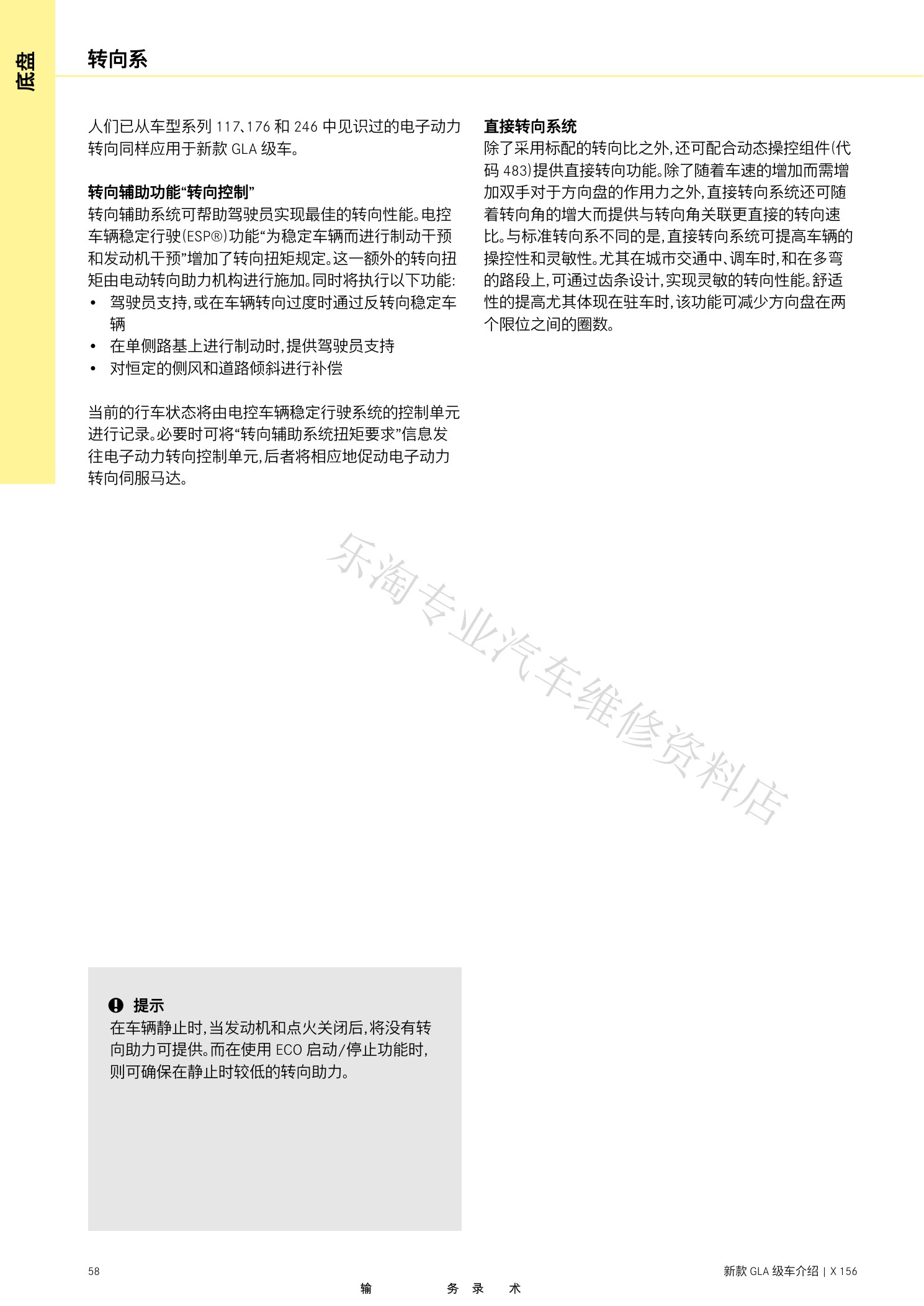

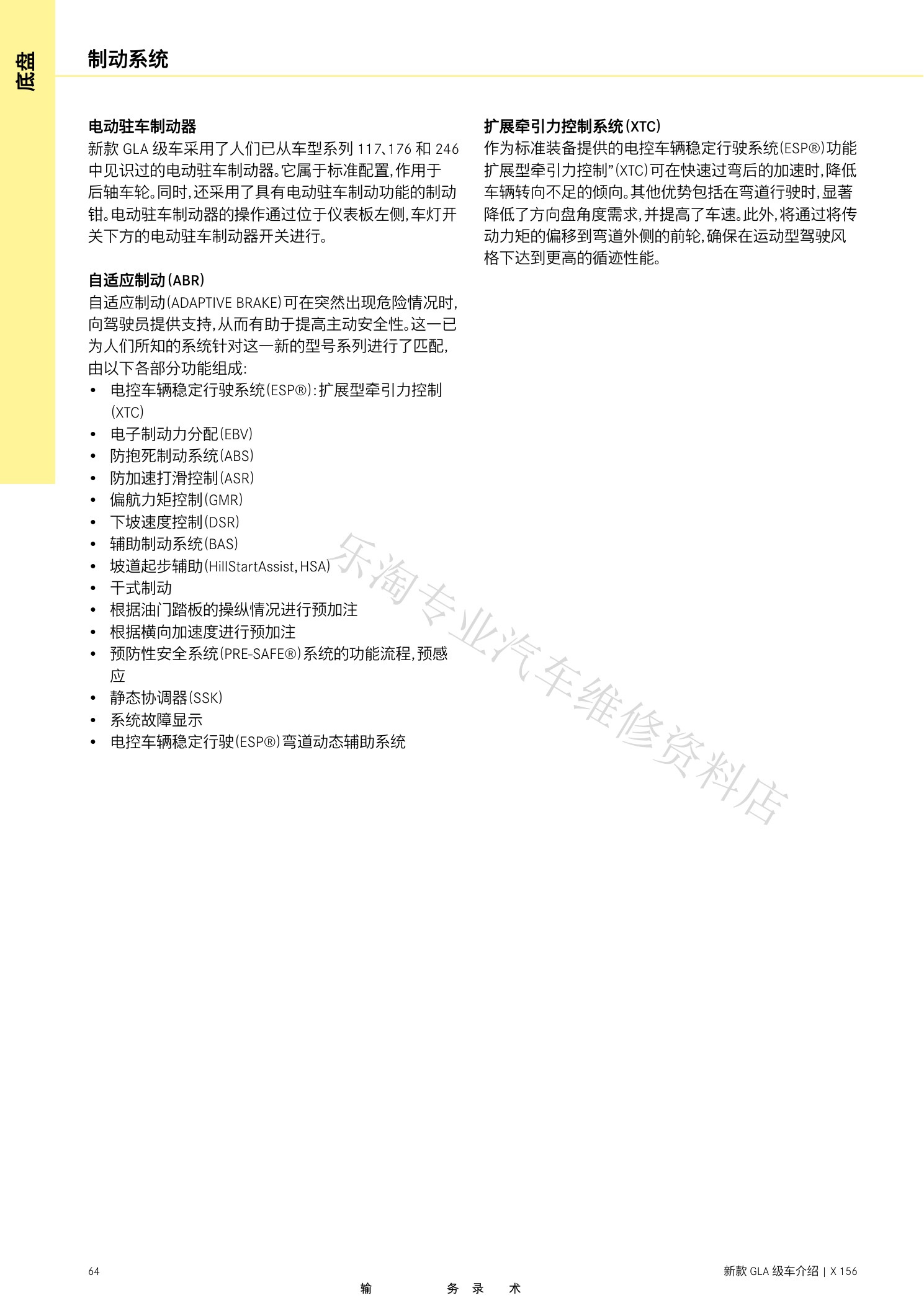

X156 GLA维修介绍资料原第65页。

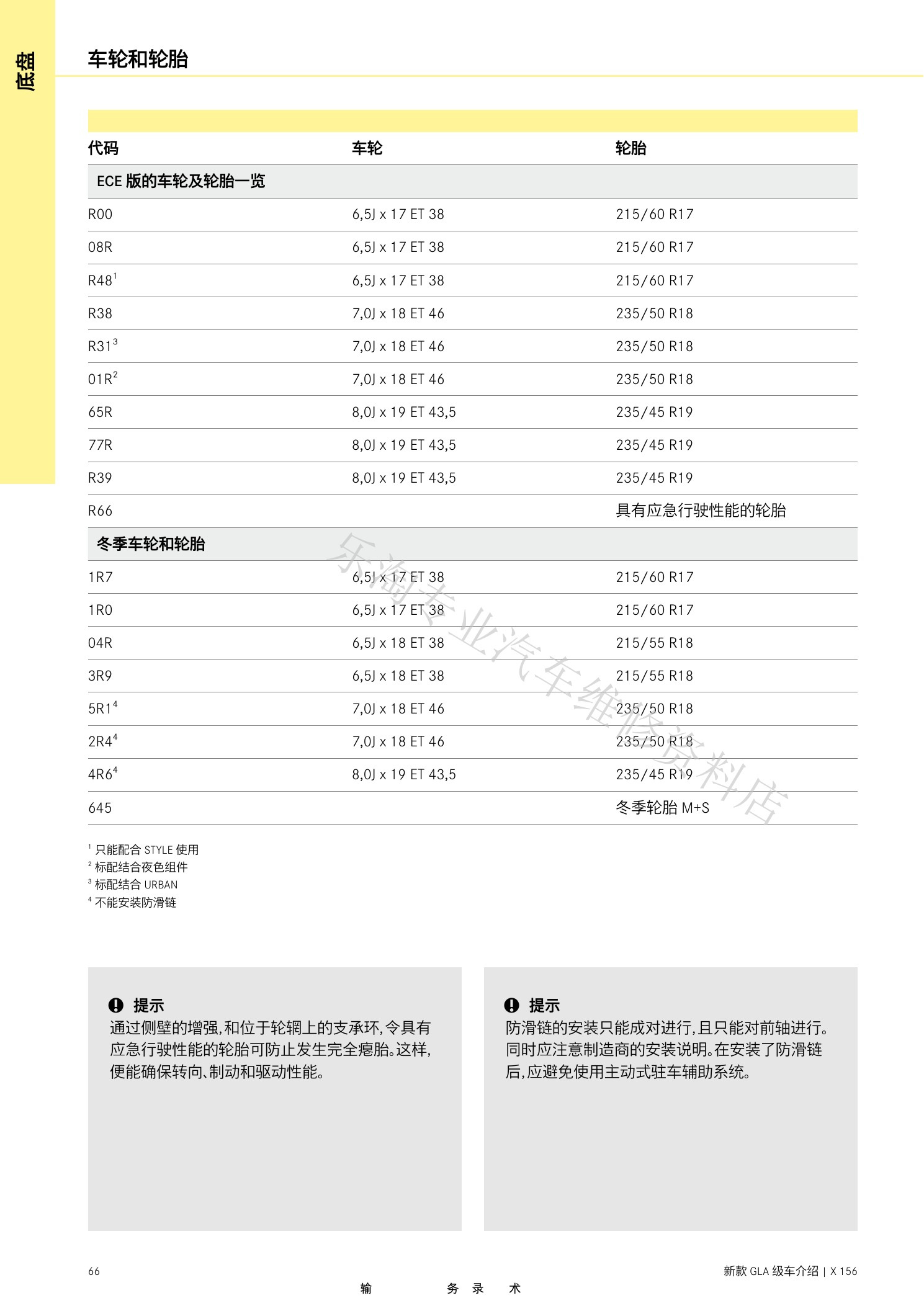

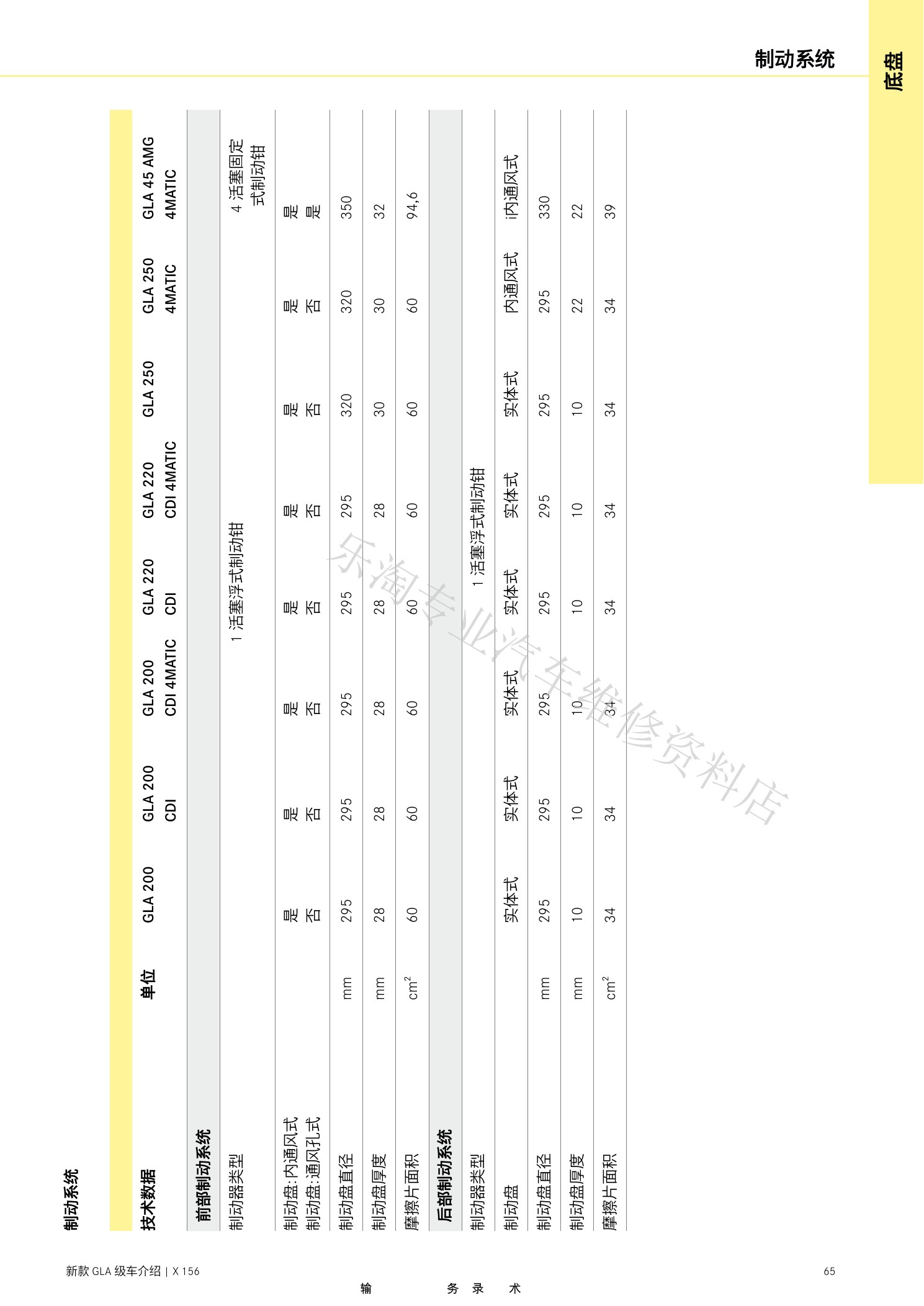

X156 GLA维修介绍资料原第66页。
X156 GLA维修介绍资料原第67页。

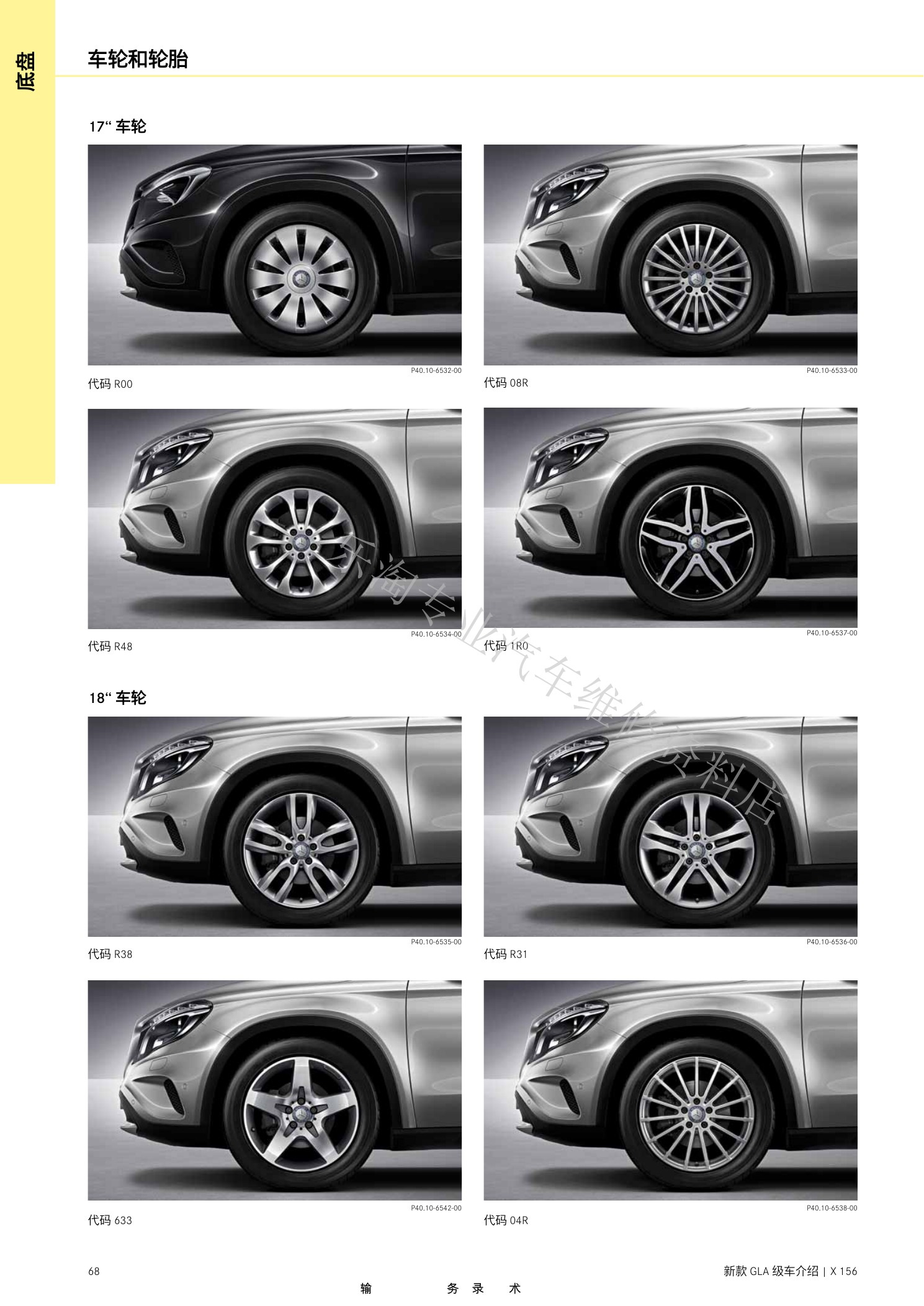

X156 GLA维修介绍资料原第68页。

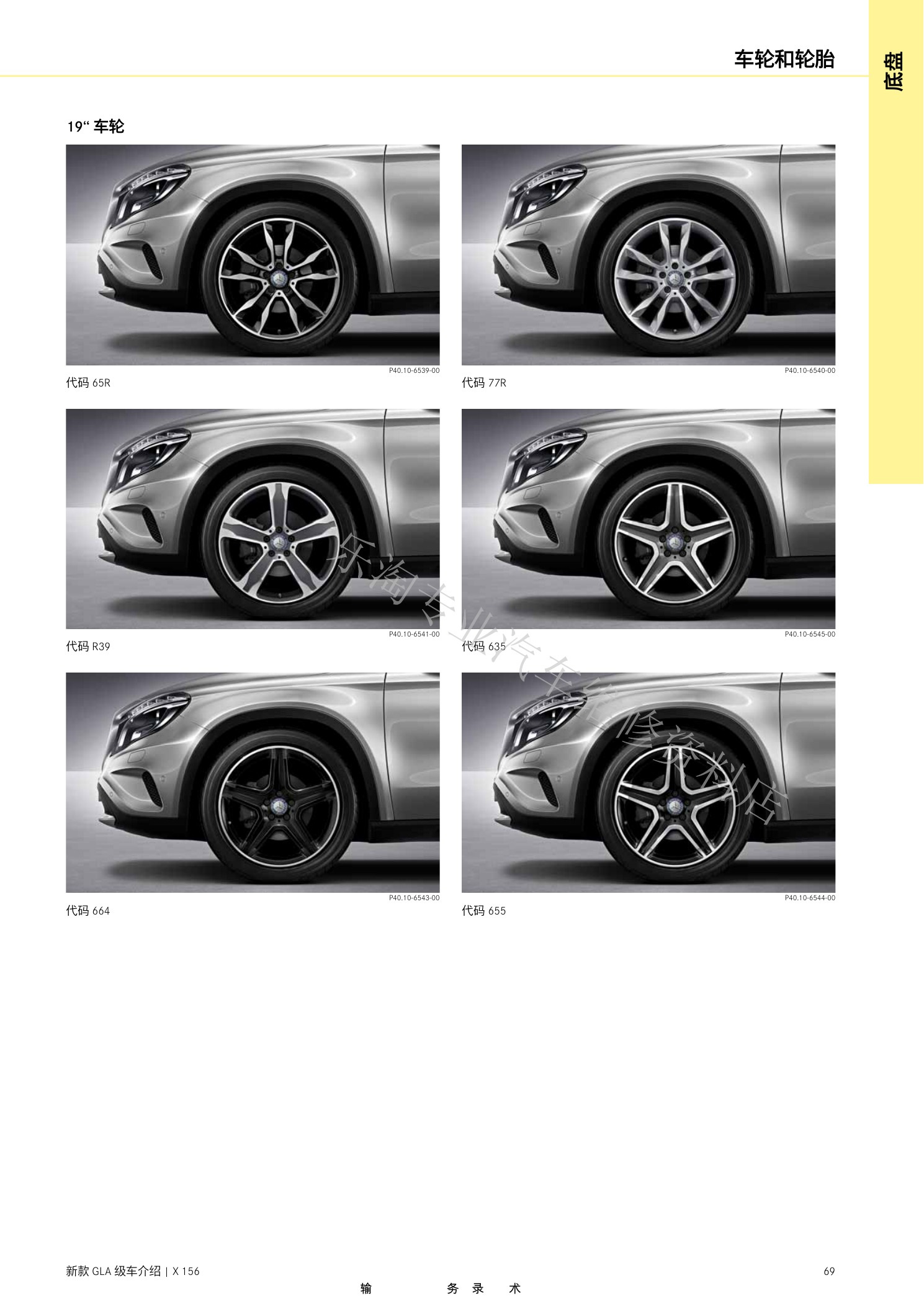

X156 GLA维修介绍资料原第69页。

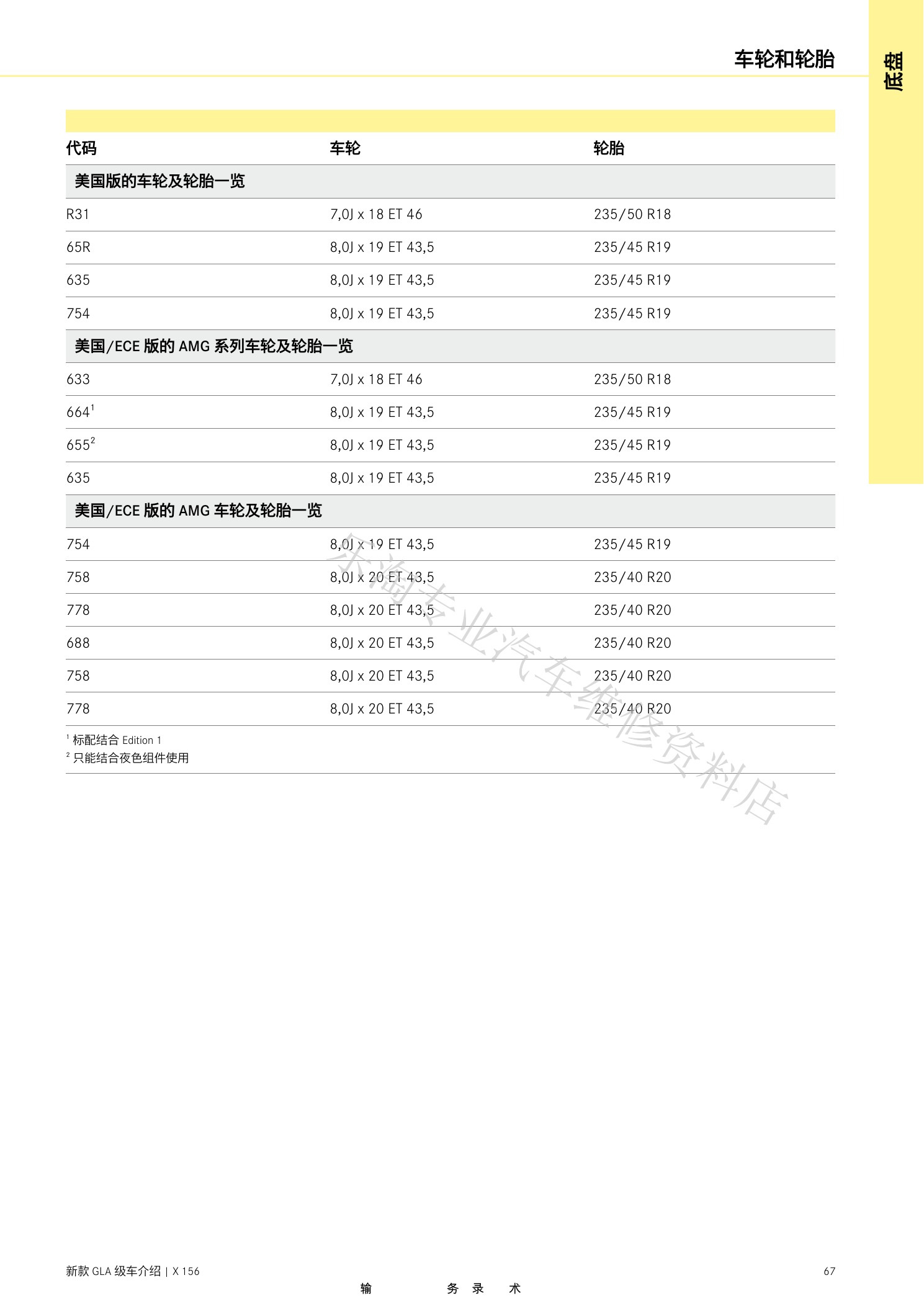

X156 GLA维修介绍资料原第70页。

六、网络、照明与安全系统

电子和安全章节展示总体网络、供电与能源管理、内外照明以及主动和被动安全。

X156 GLA维修介绍资料原第71页。

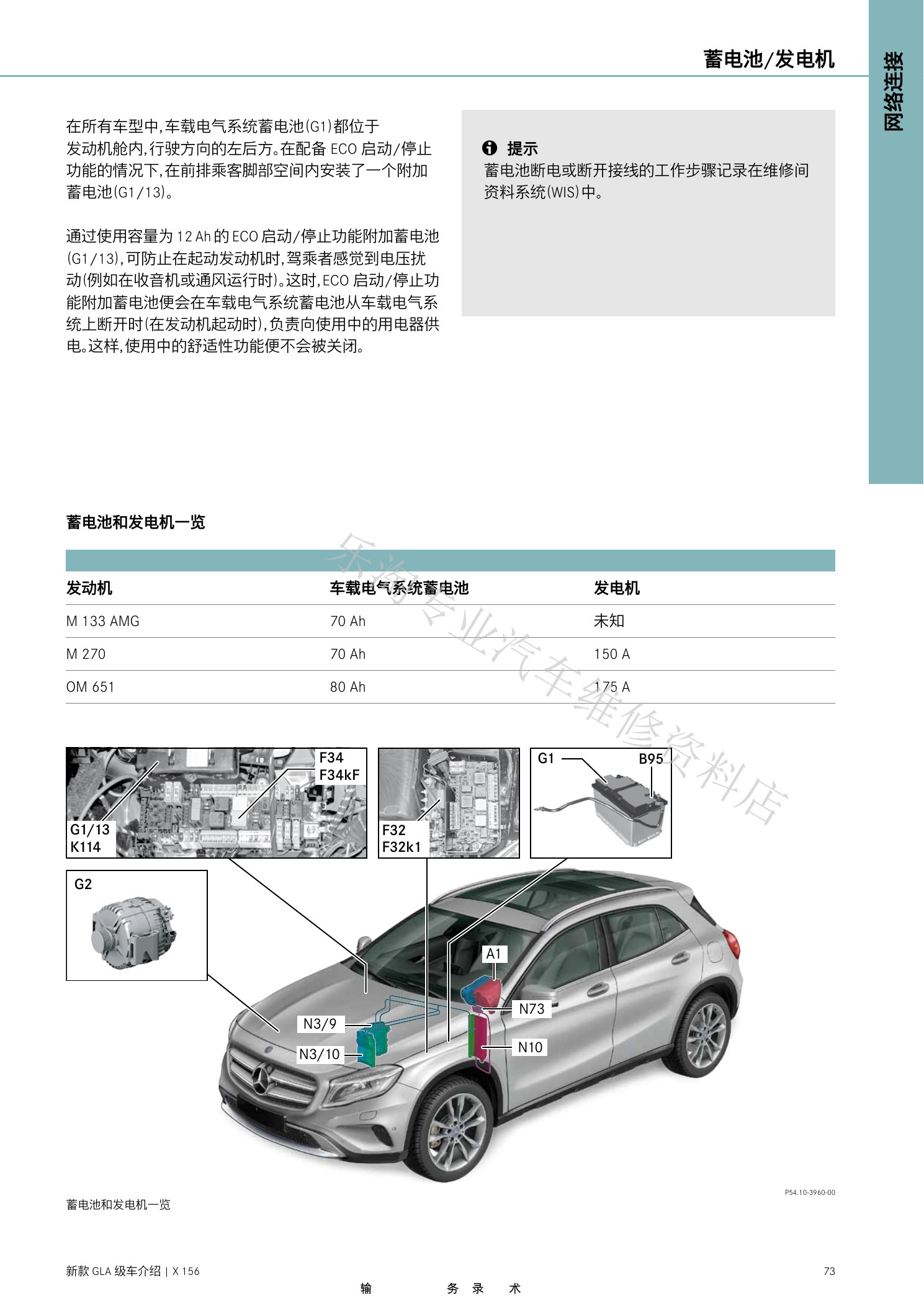

X156 GLA维修介绍资料原第72页。
X156 GLA维修介绍资料原第73页。

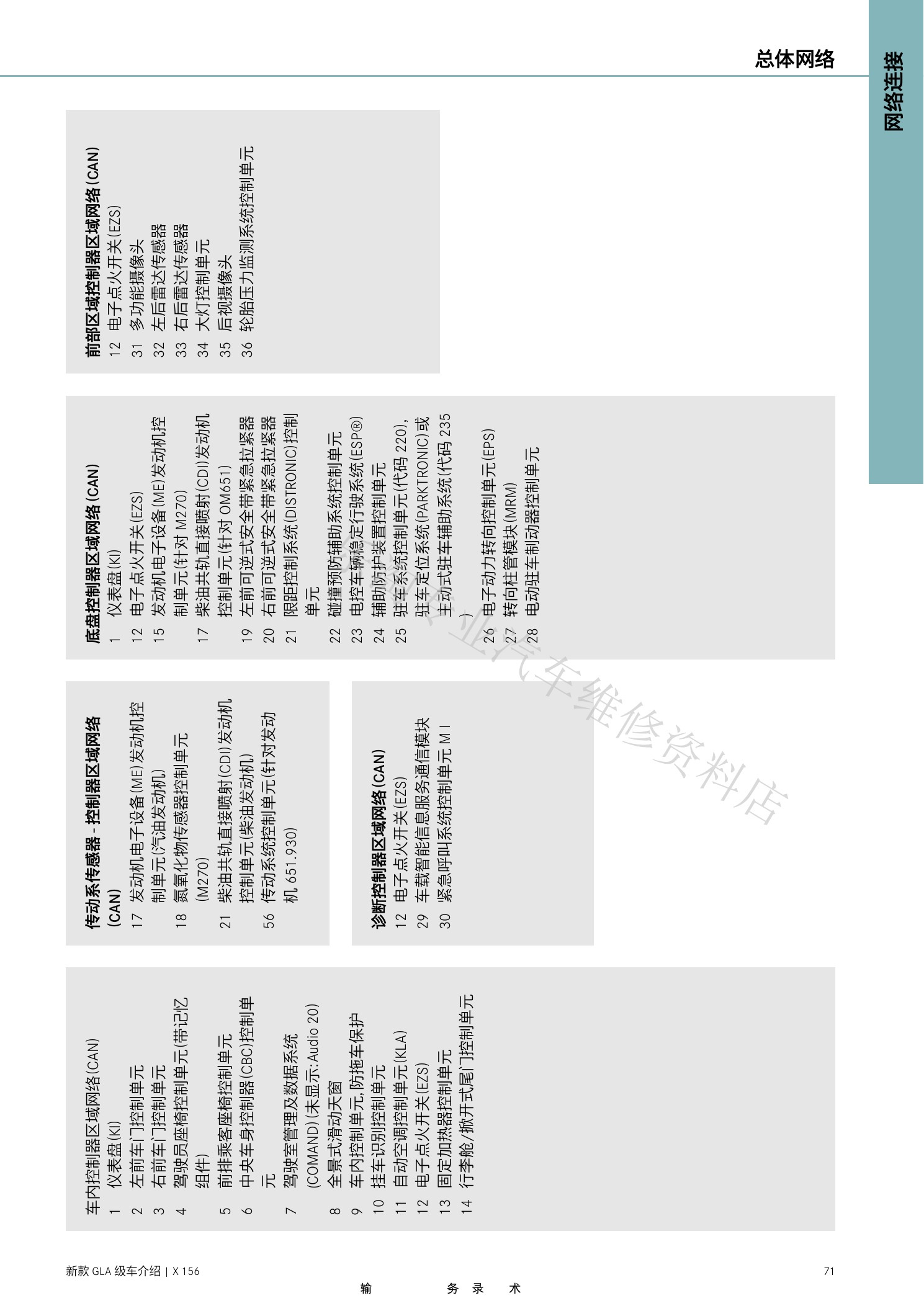

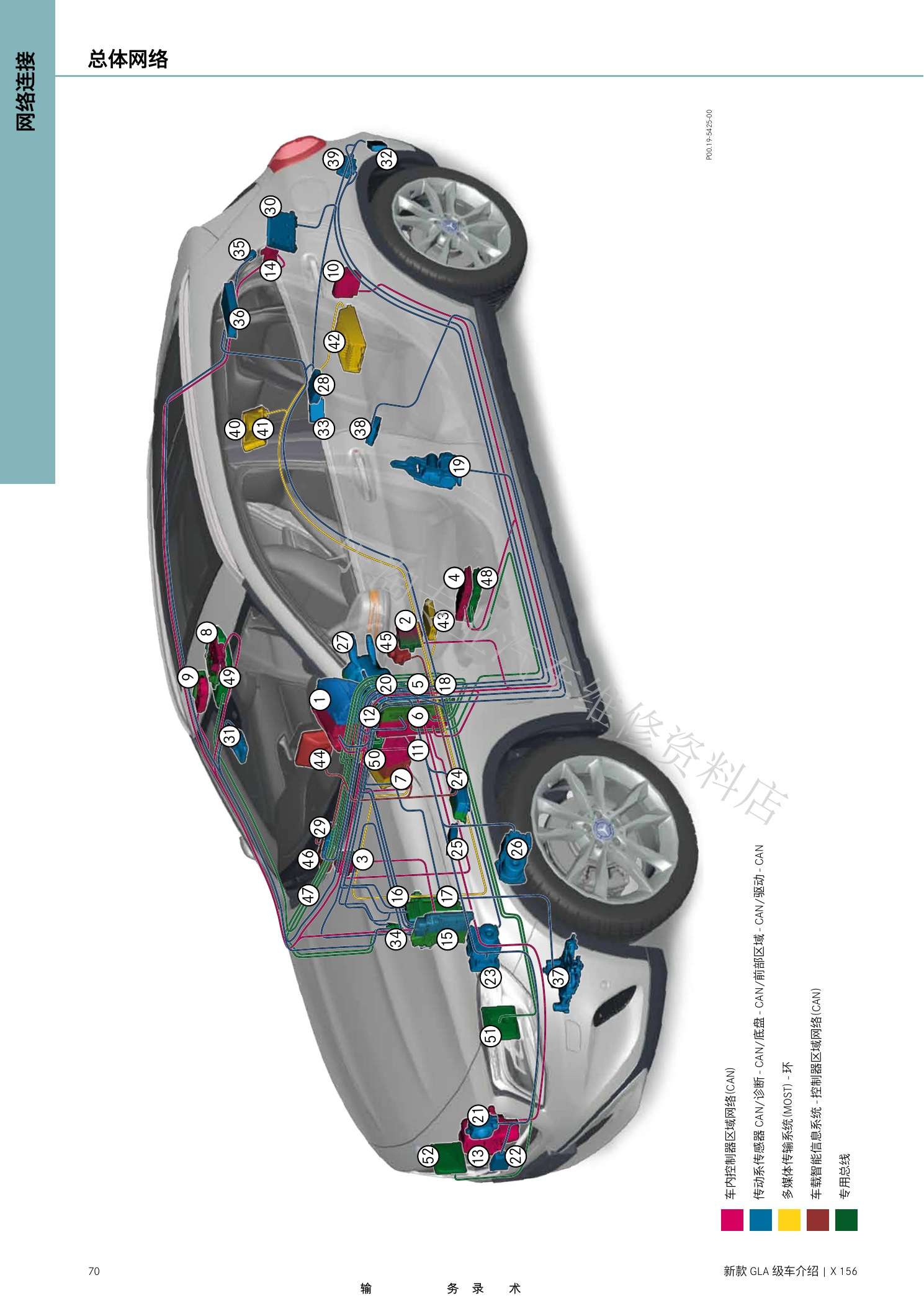

X156 GLA维修介绍资料原第74页。
X156 GLA维修介绍资料原第75页。
X156 GLA维修介绍资料原第76页。

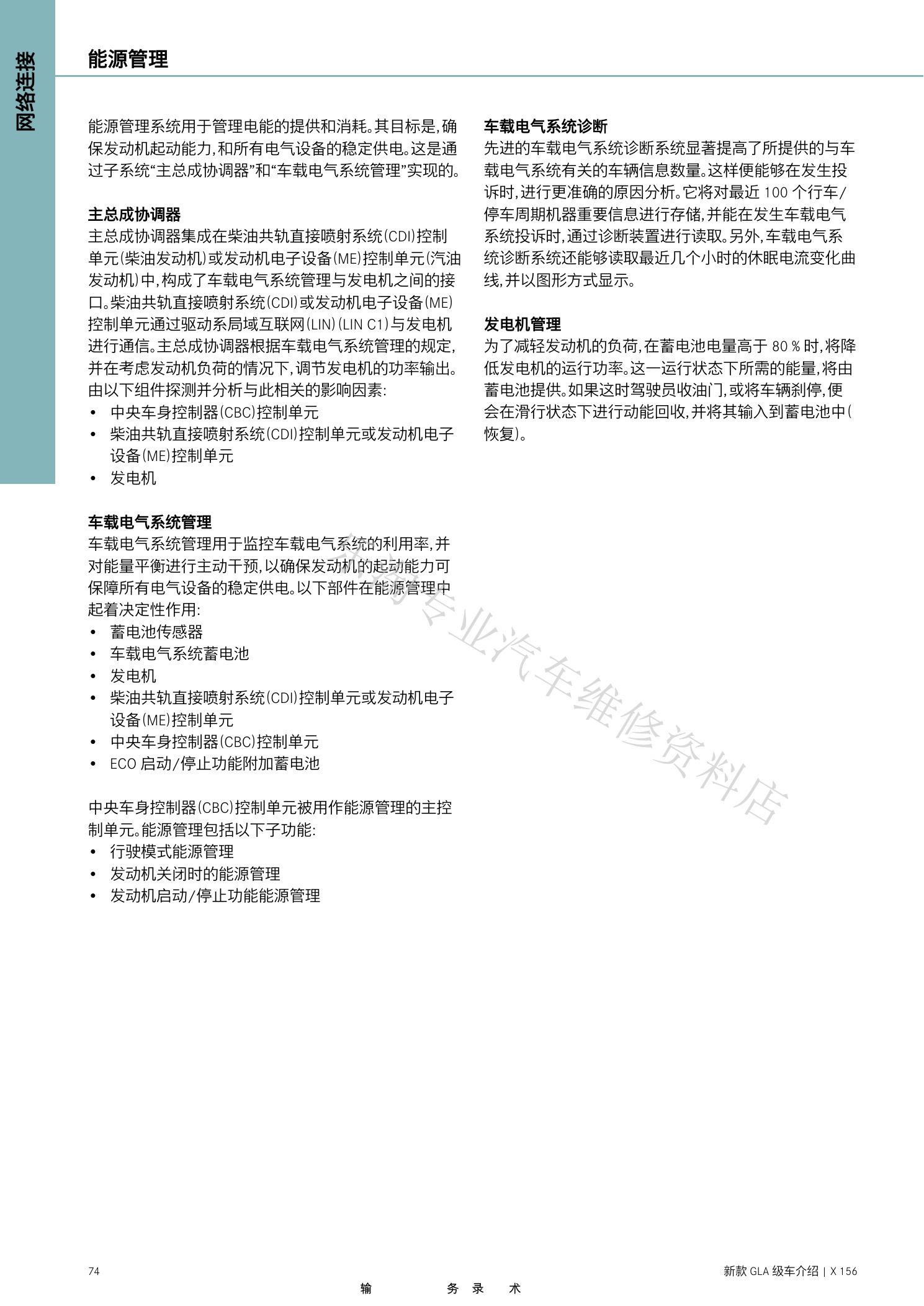

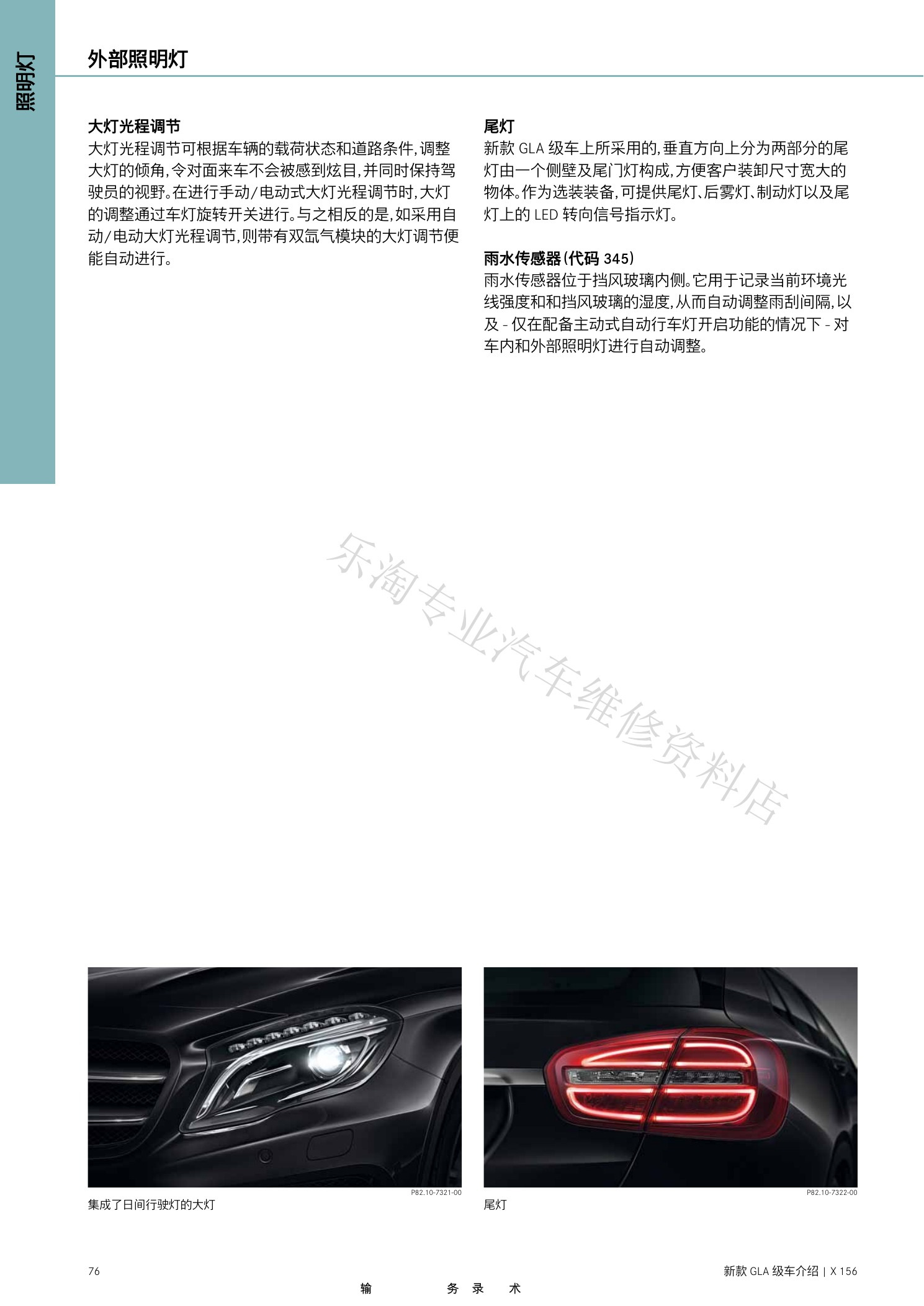

X156 GLA维修介绍资料原第77页。
X156 GLA维修介绍资料原第78页。

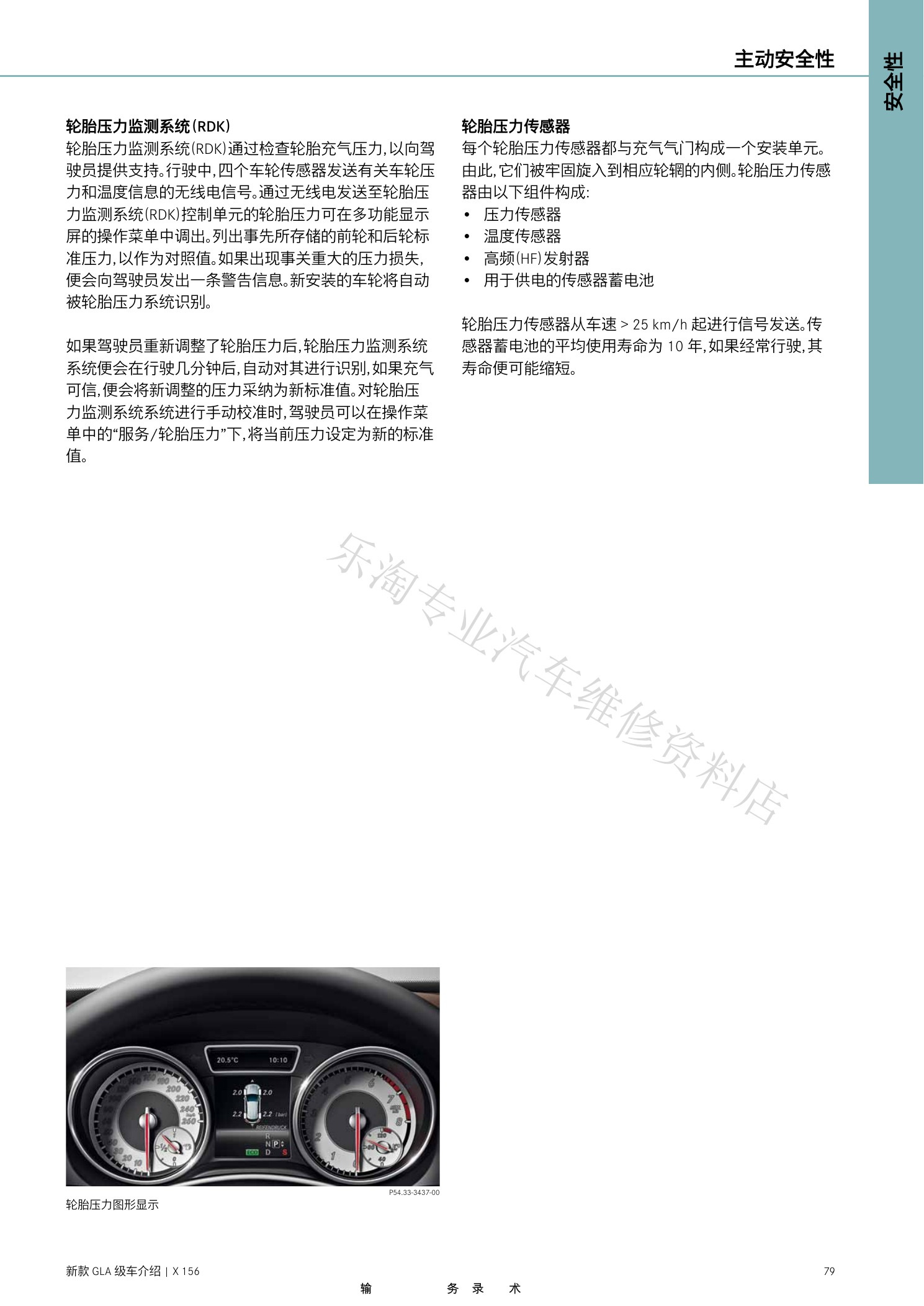

X156 GLA维修介绍资料原第79页。

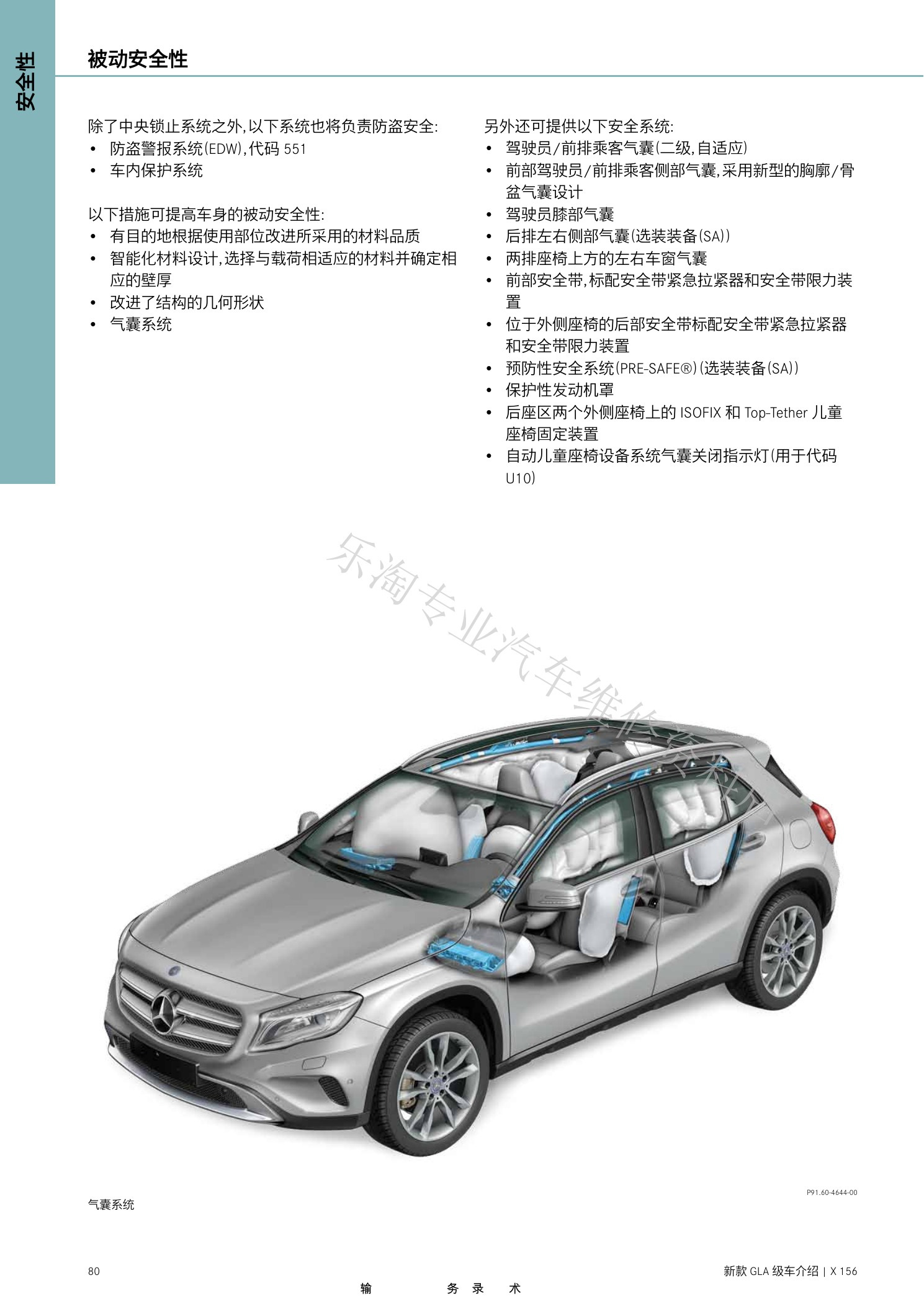

X156 GLA维修介绍资料原第80页。

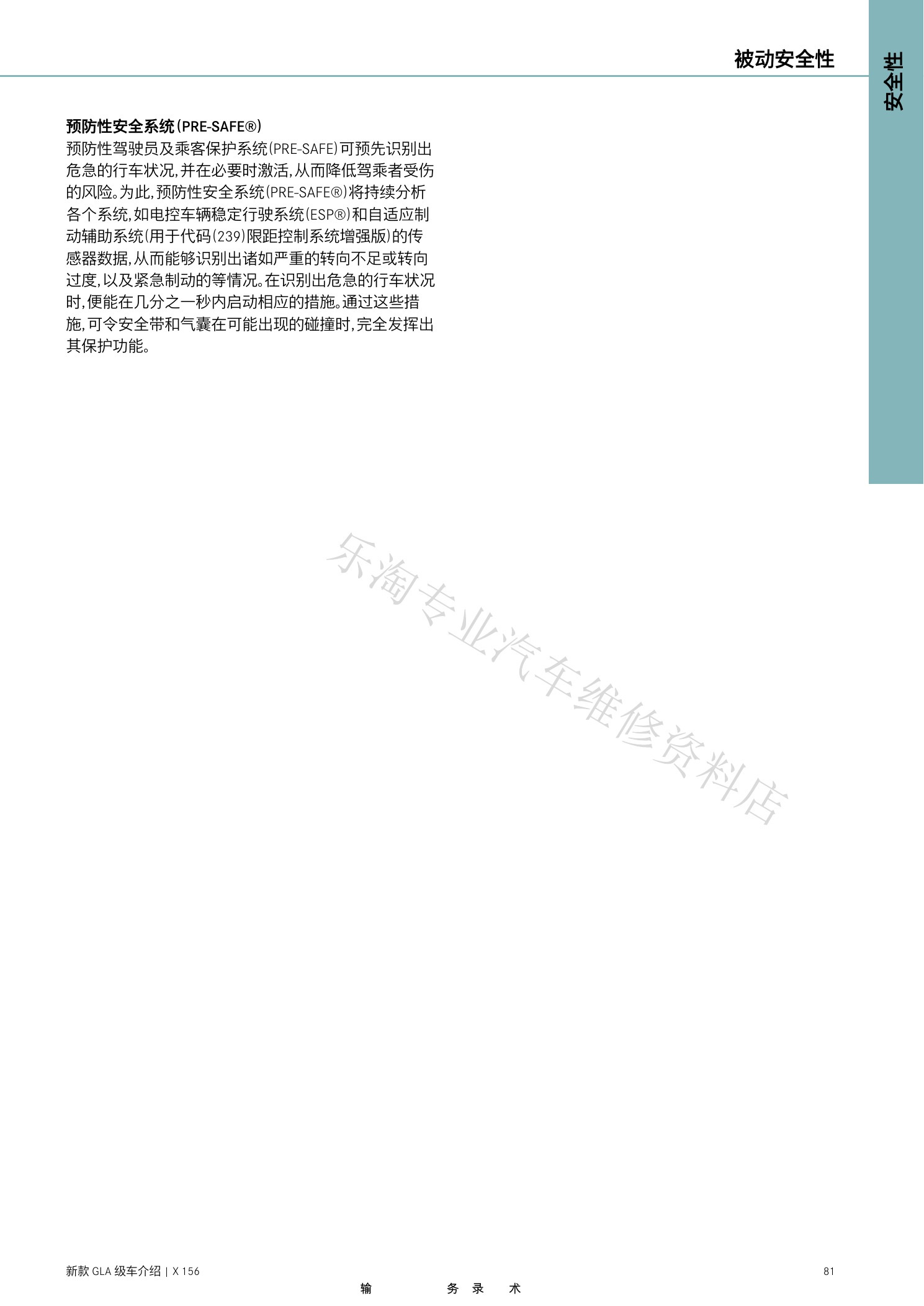

X156 GLA维修介绍资料原第81页。

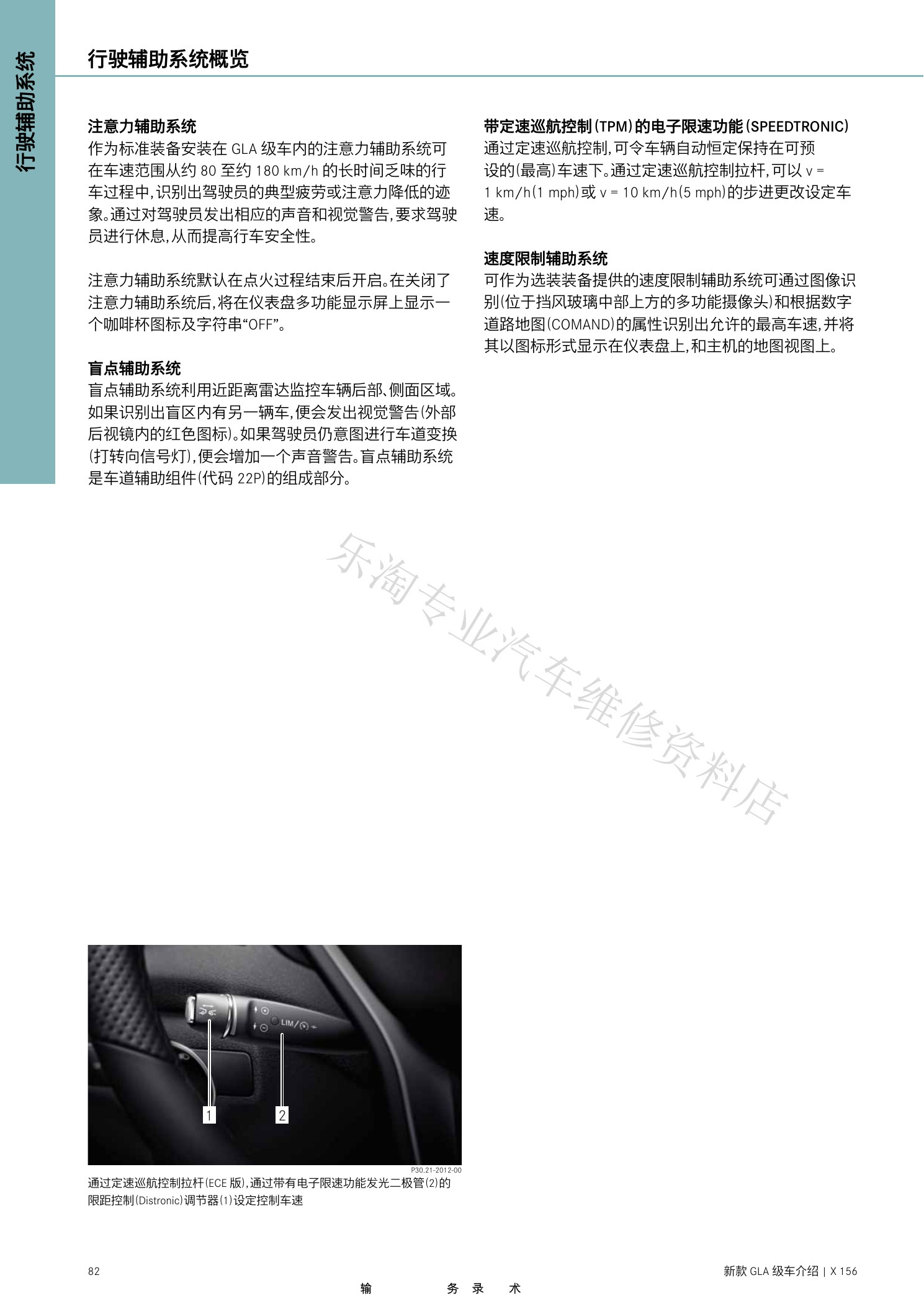

X156 GLA维修介绍资料原第82页。

七、驾驶辅助、空调、防盗与通信

后续章节包含速度限制、主动泊车、碰撞预防、DISTRONIC PLUS、智能气候控制、驾驶认可和车载信息系统。

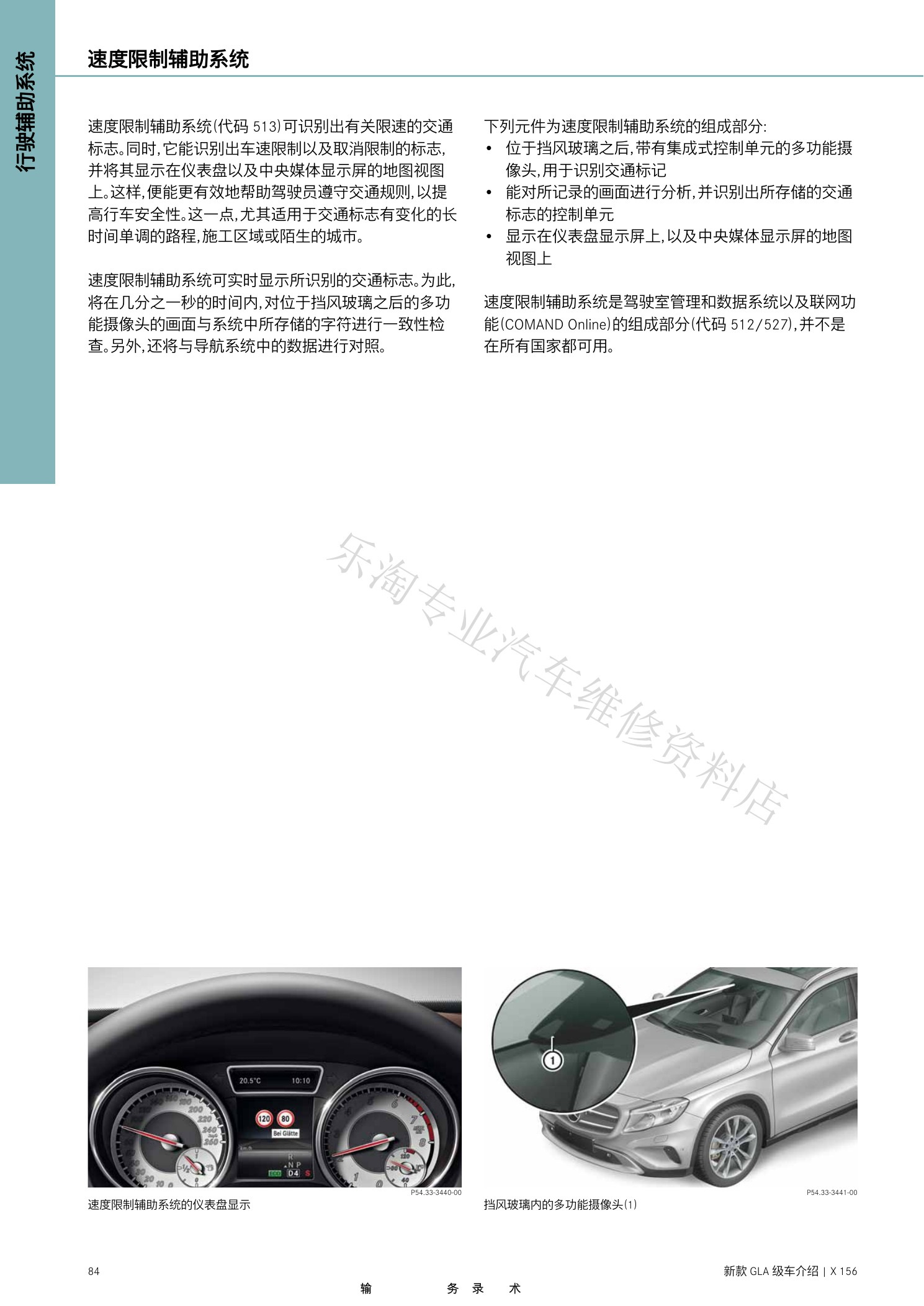

X156 GLA维修介绍资料原第83页。
X156 GLA维修介绍资料原第84页。

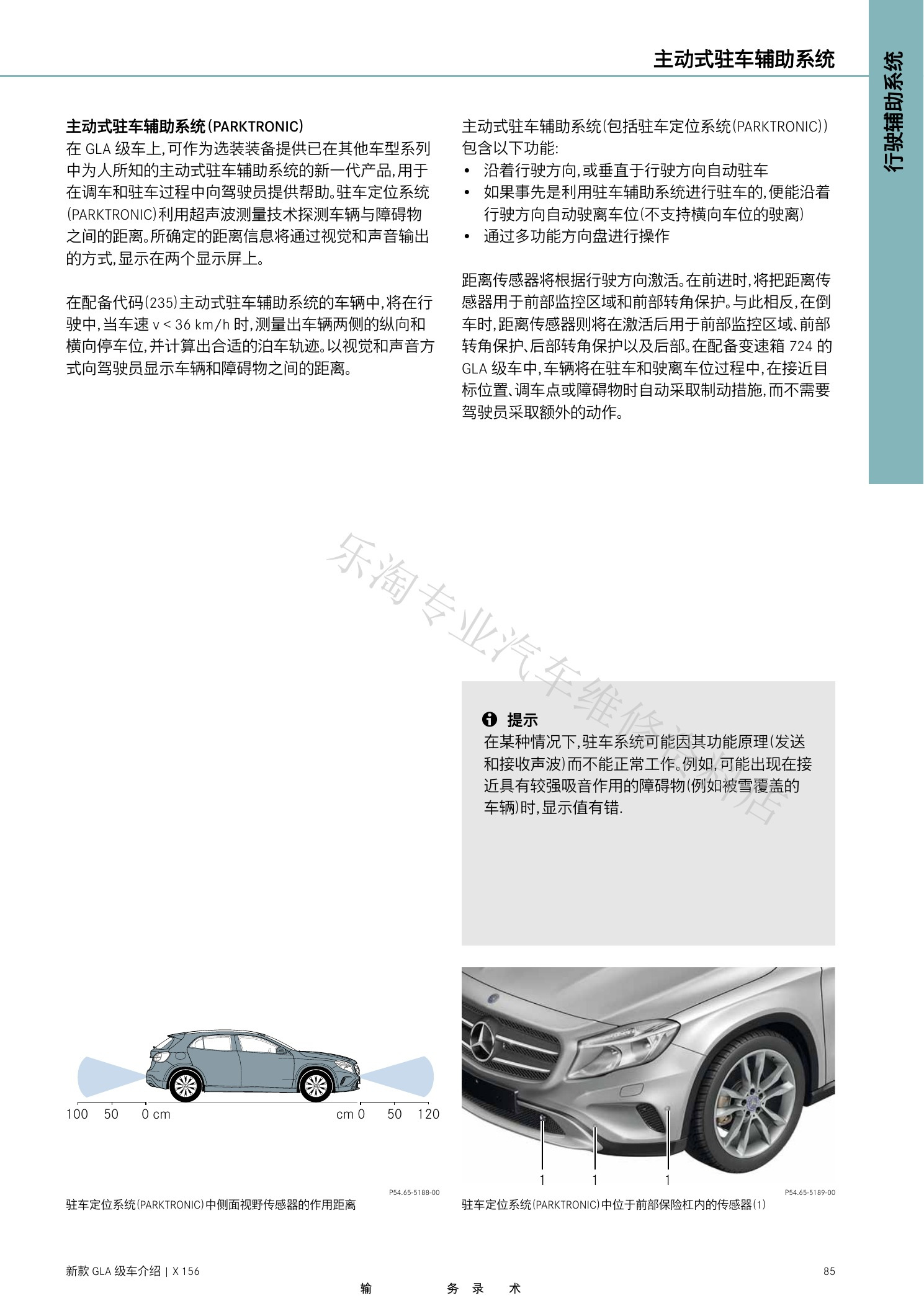

X156 GLA维修介绍资料原第85页。
X156 GLA维修介绍资料原第86页。
X156 GLA维修介绍资料原第87页。

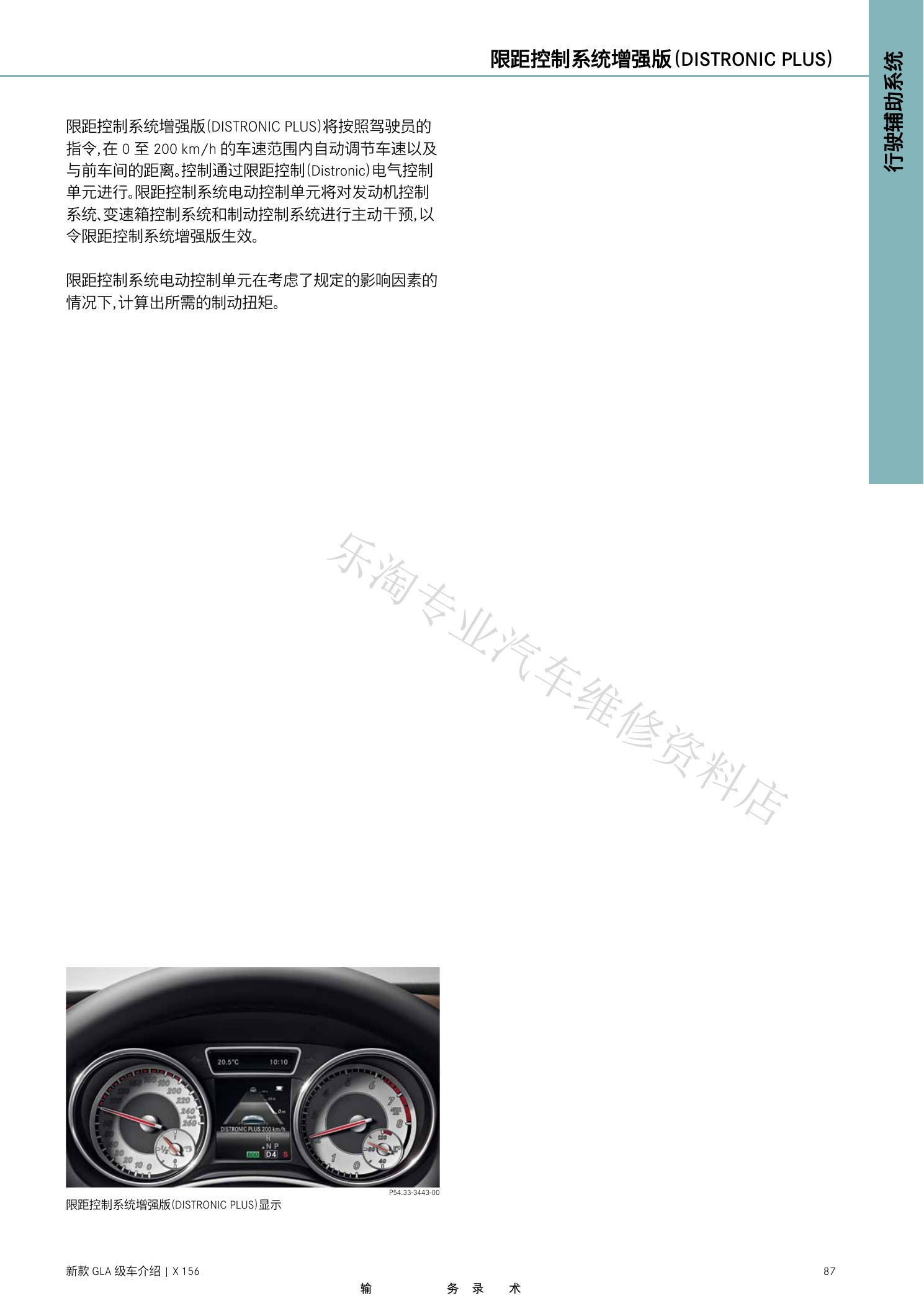

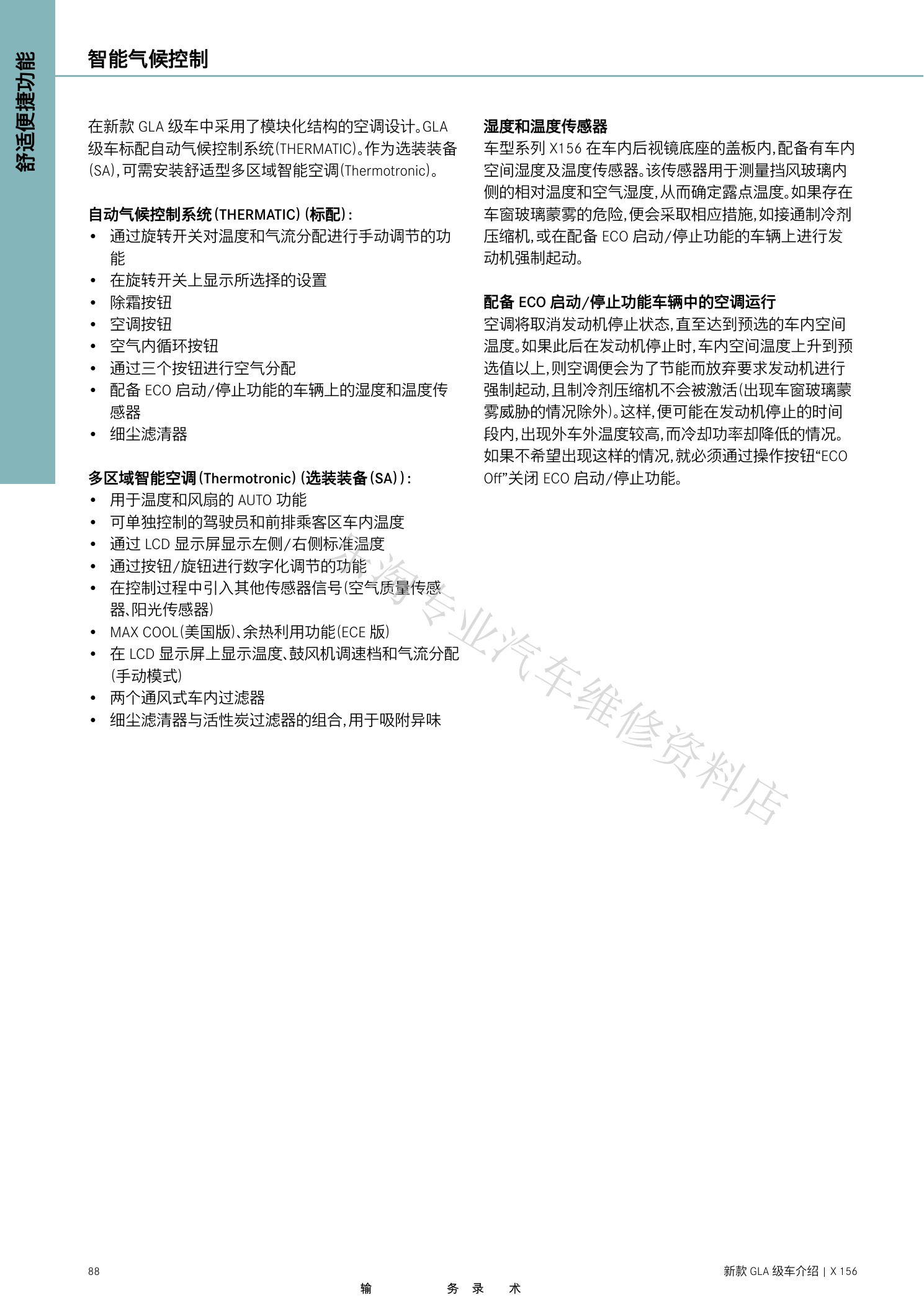

X156 GLA维修介绍资料原第88页。
X156 GLA维修介绍资料原第89页。

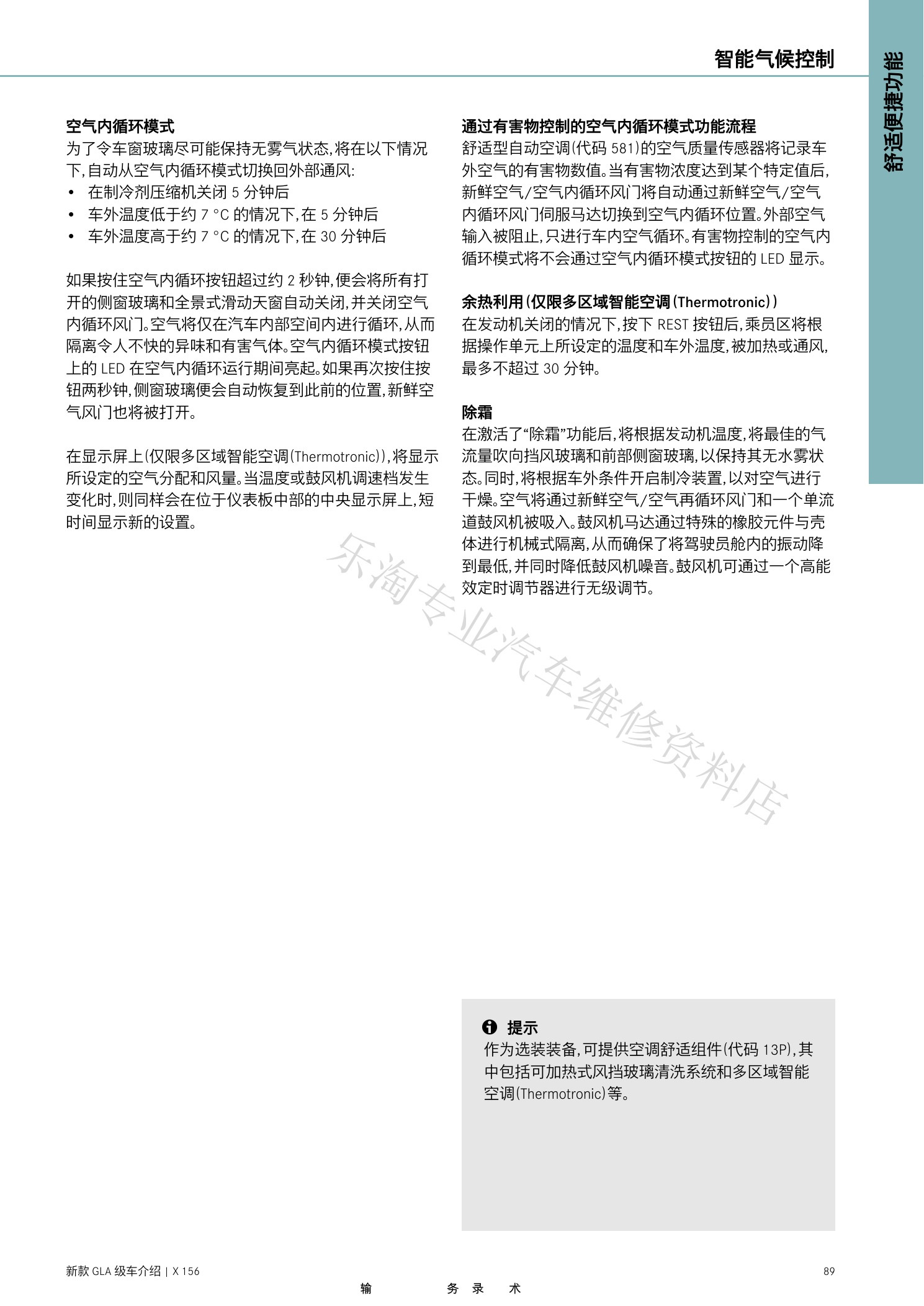

X156 GLA维修介绍资料原第90页。

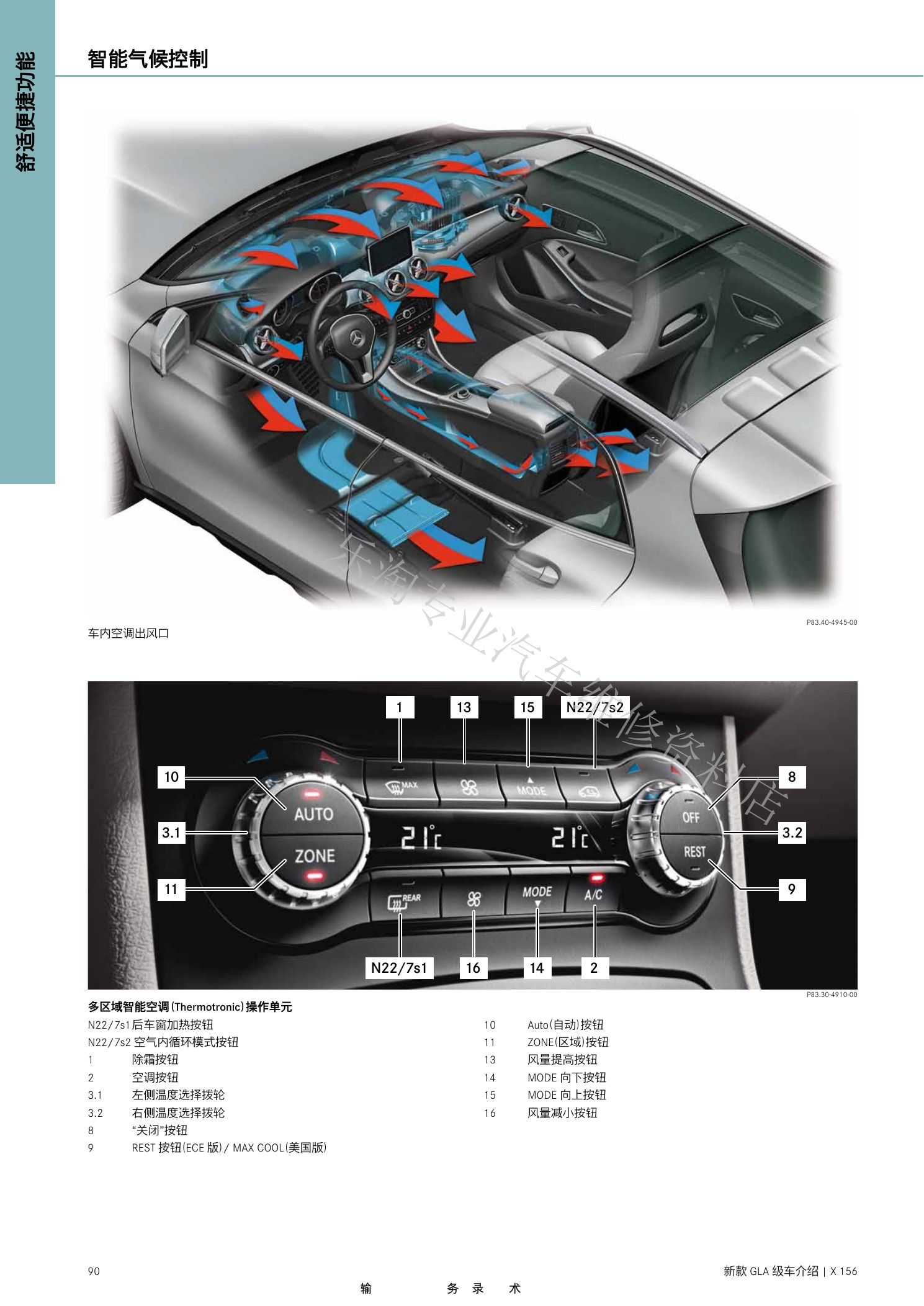

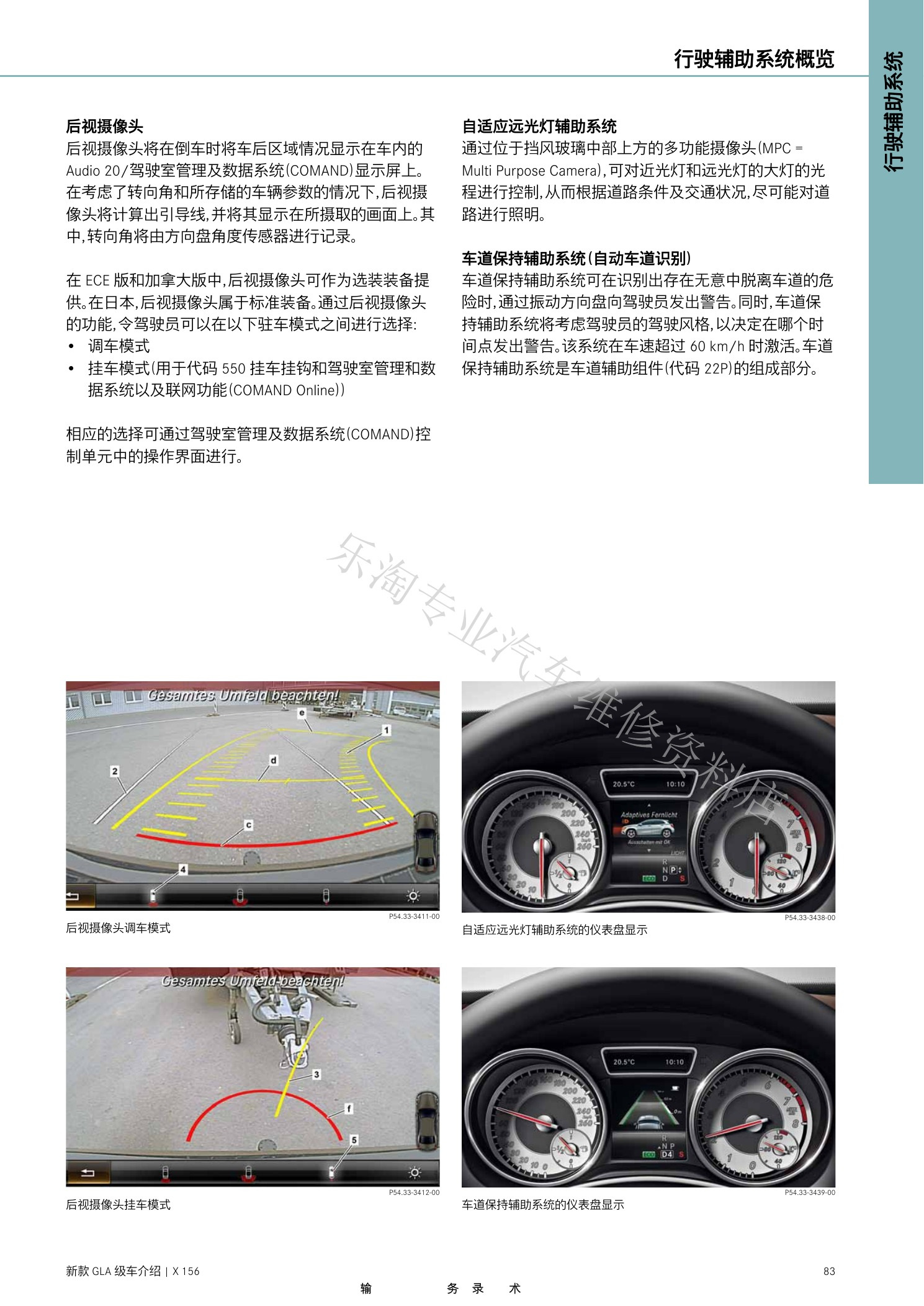

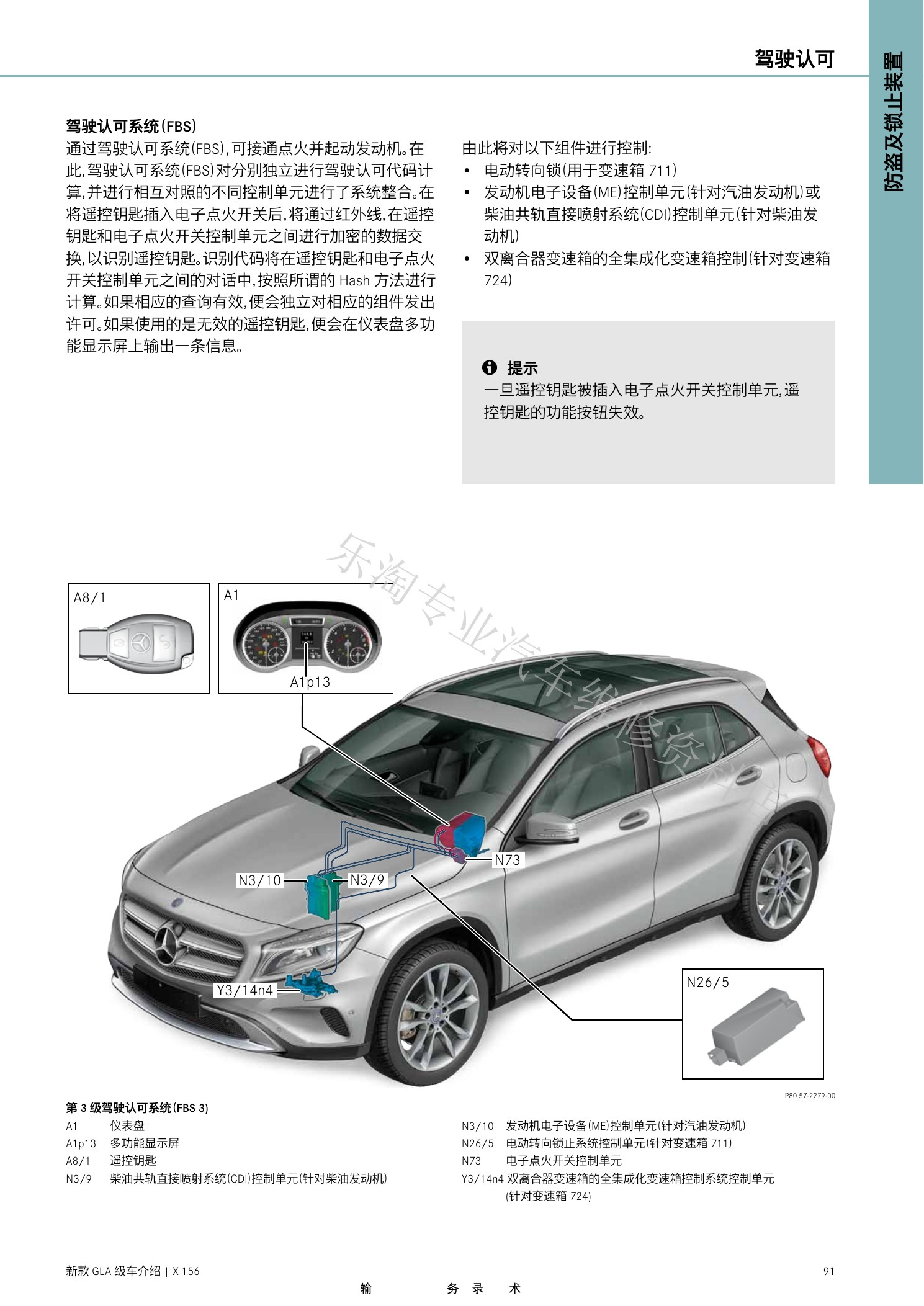

X156 GLA维修介绍资料原第91页。
X156 GLA维修介绍资料原第92页。
X156 GLA维修介绍资料原第93页。

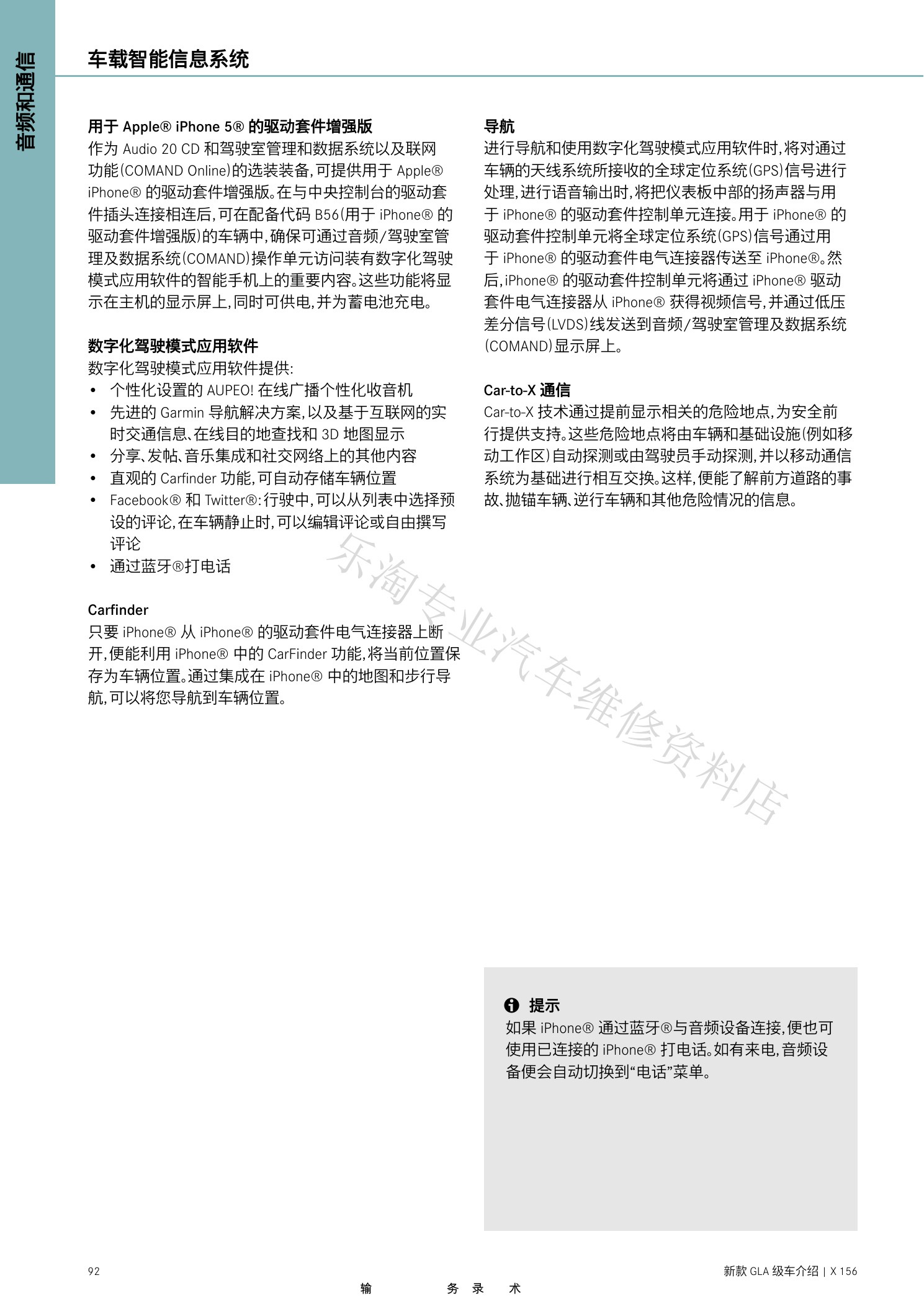

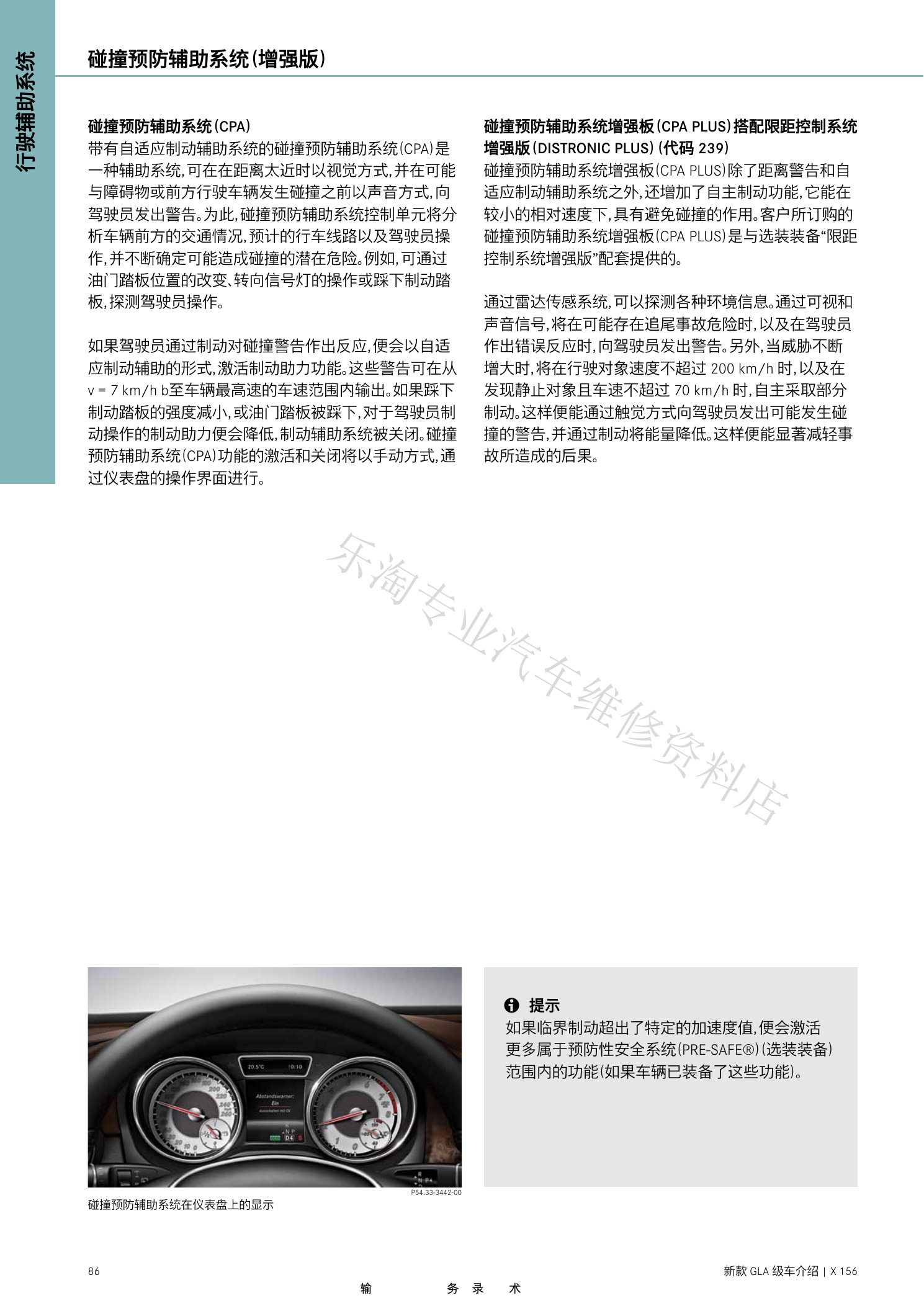

X156 GLA维修介绍资料原第94页。

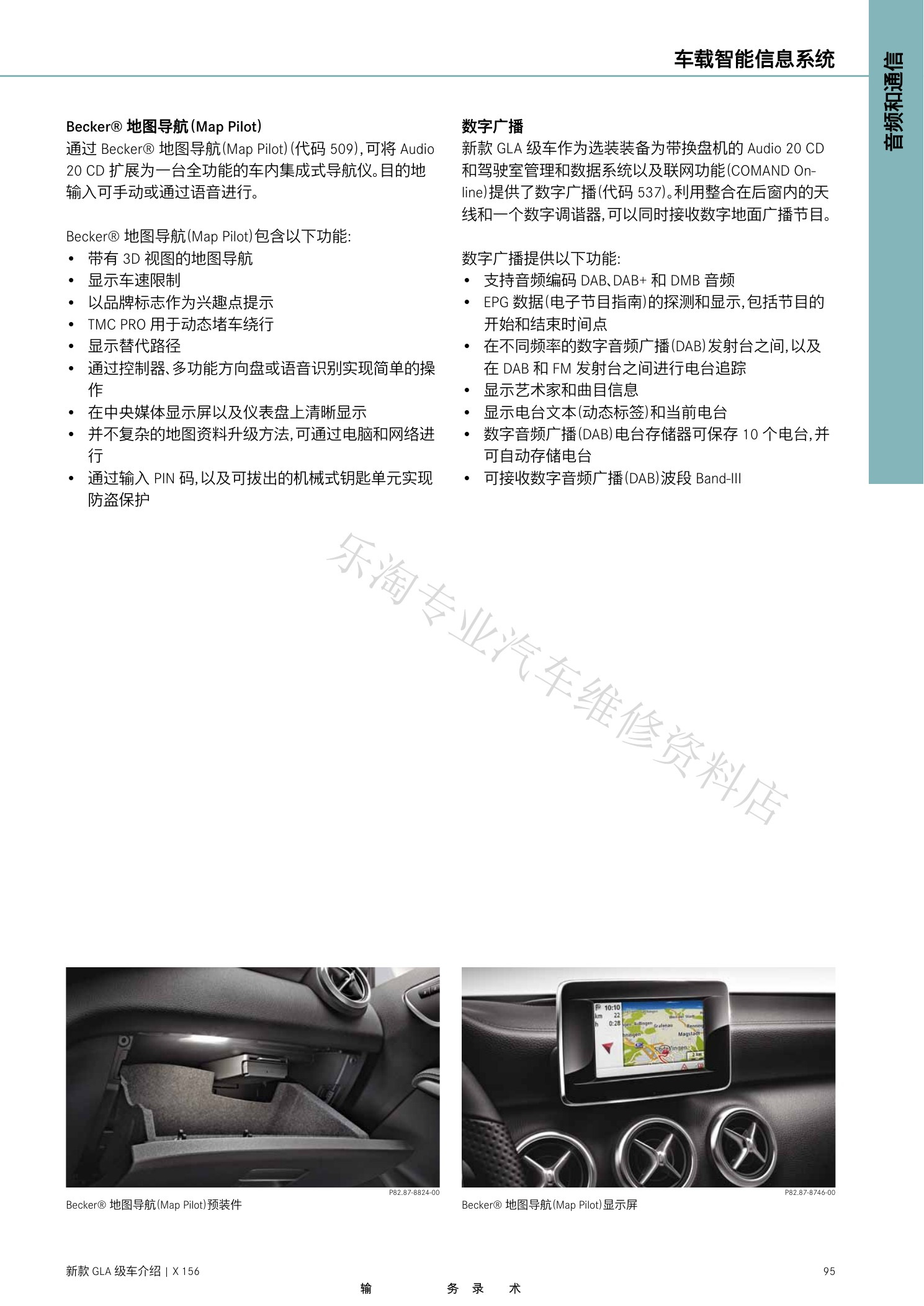

X156 GLA维修介绍资料原第95页。

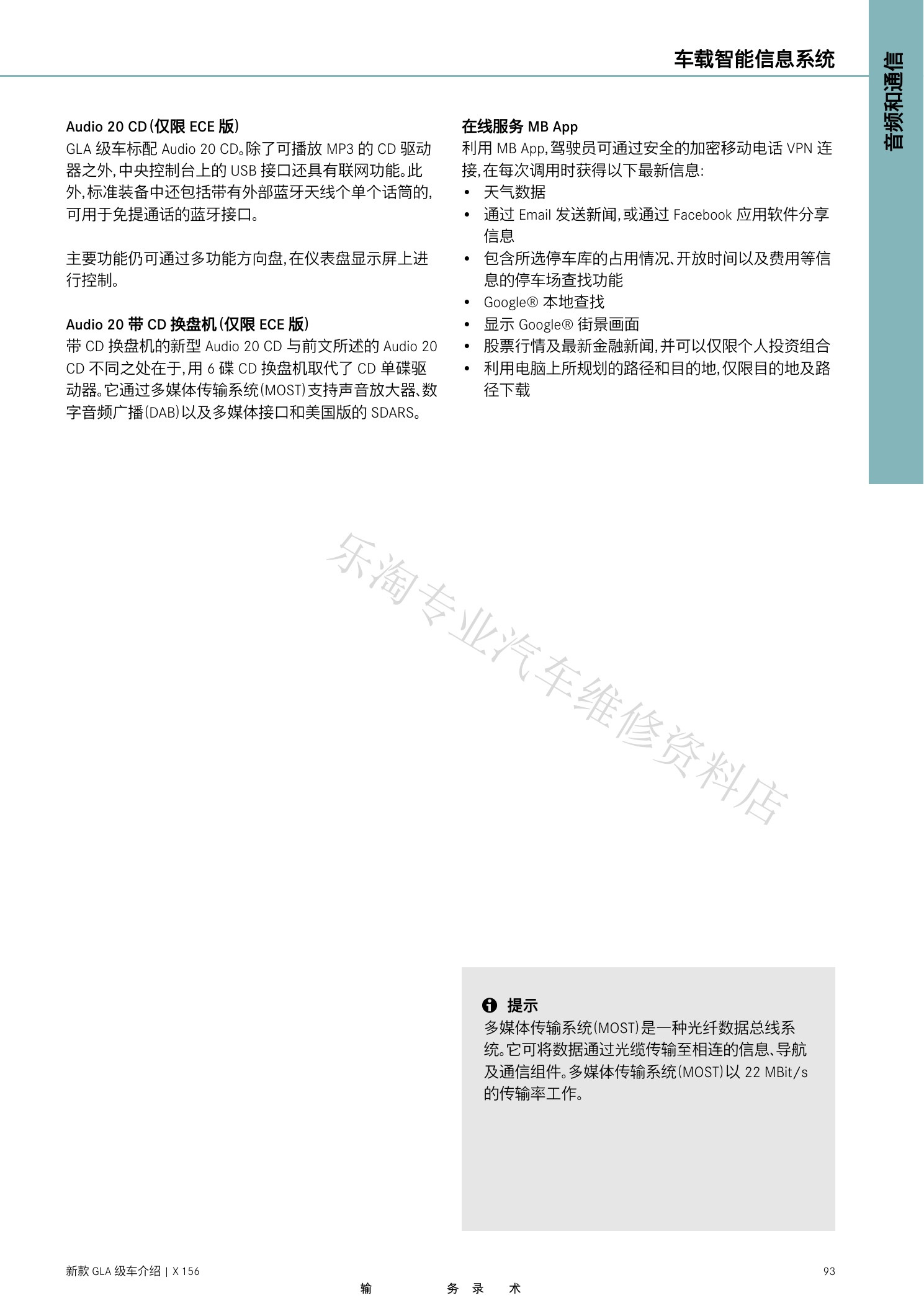

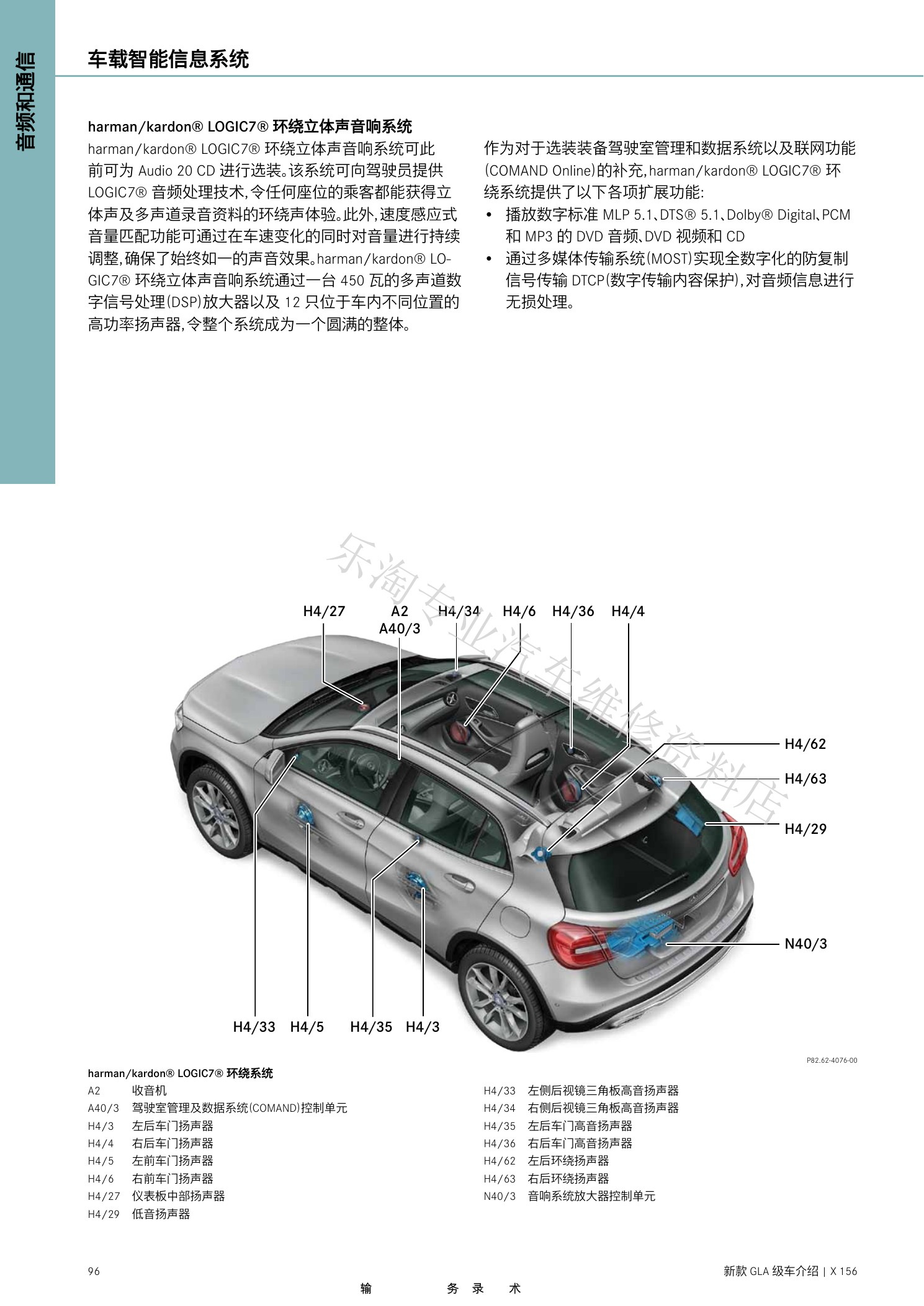

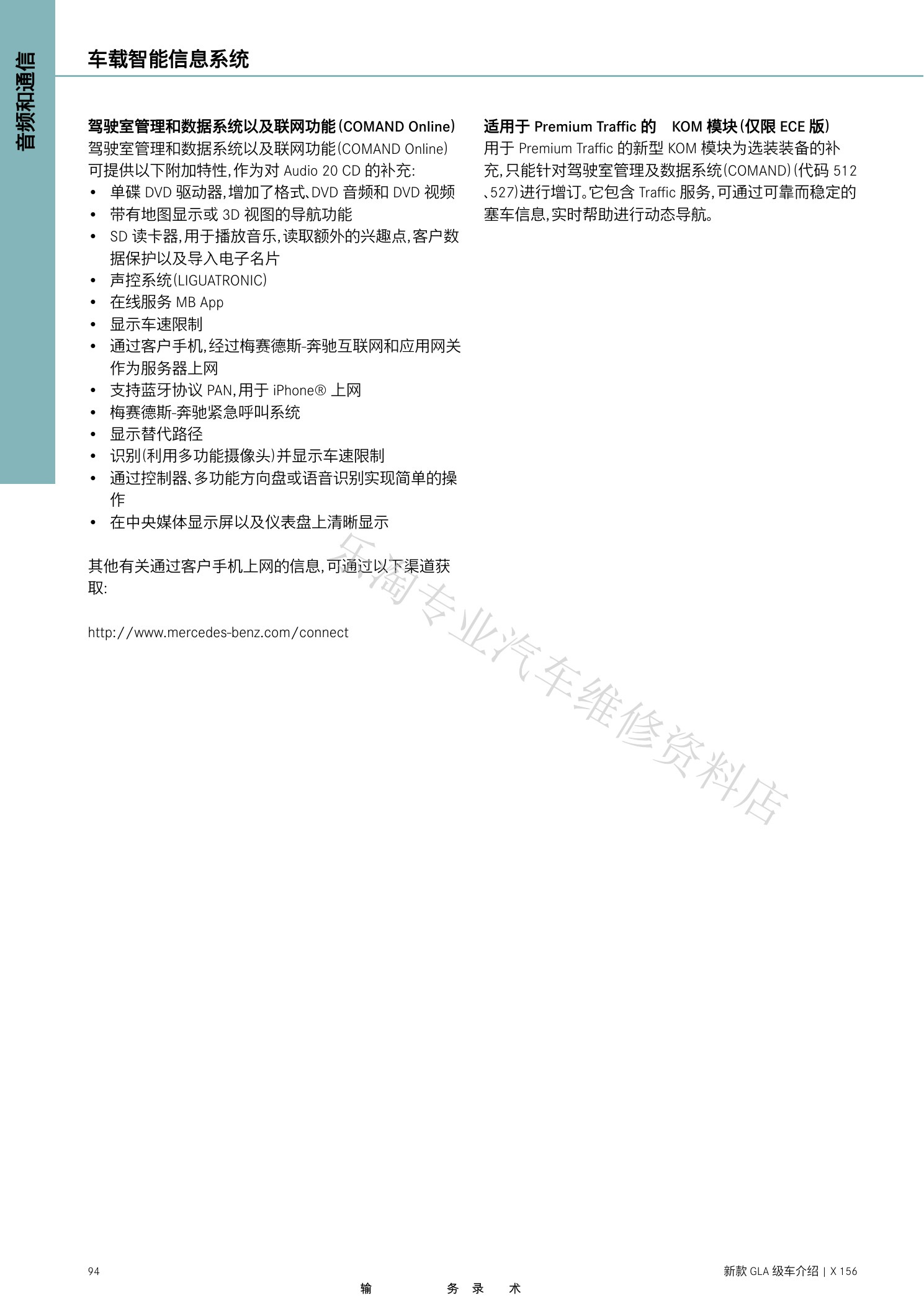

X156 GLA维修介绍资料原第96页。
X156 GLA维修介绍资料原第97页。

八、车身维修与附录

末尾保留白车身、事故力传递、车身维修系统、缩写、关键词和版本说明。

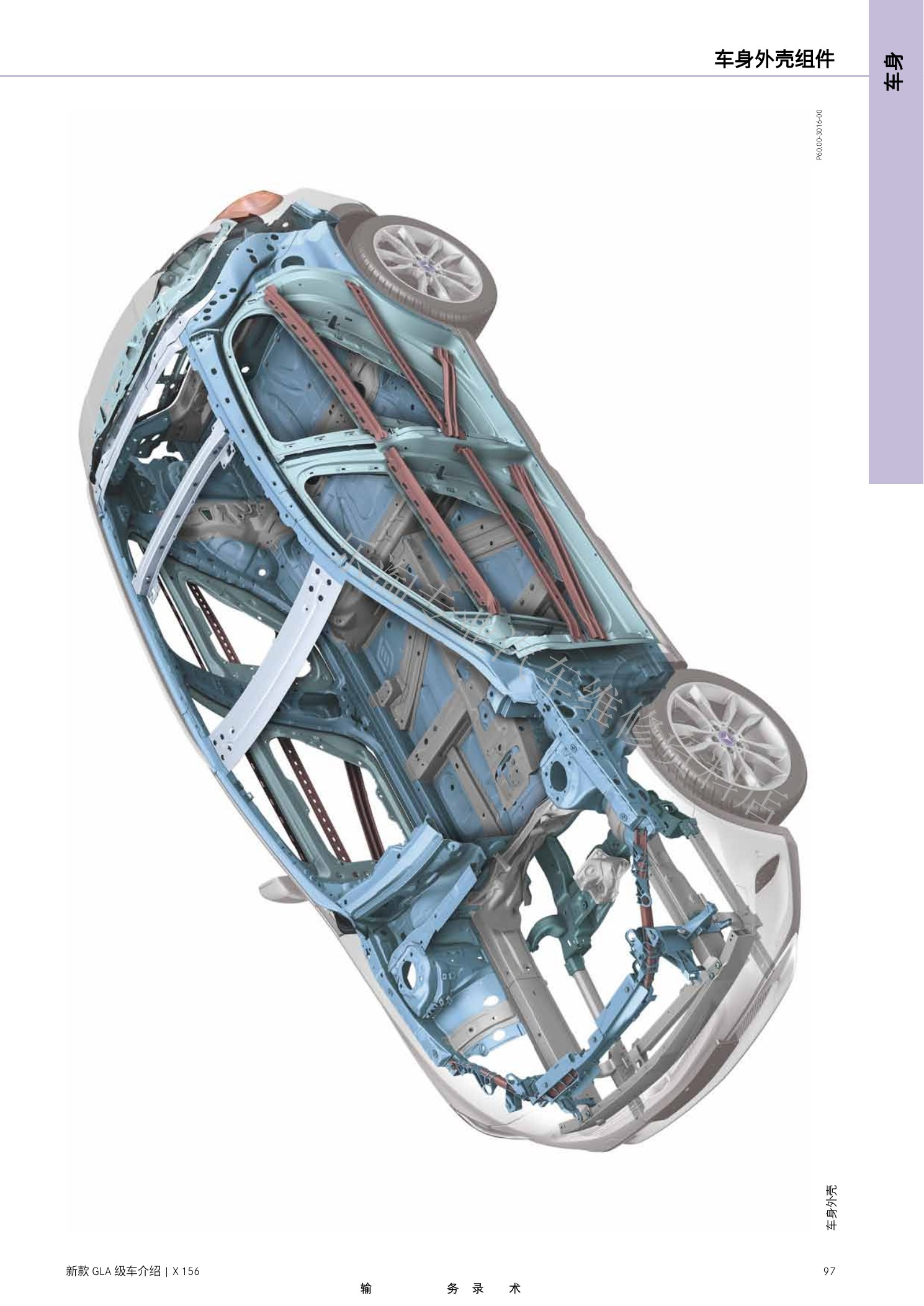

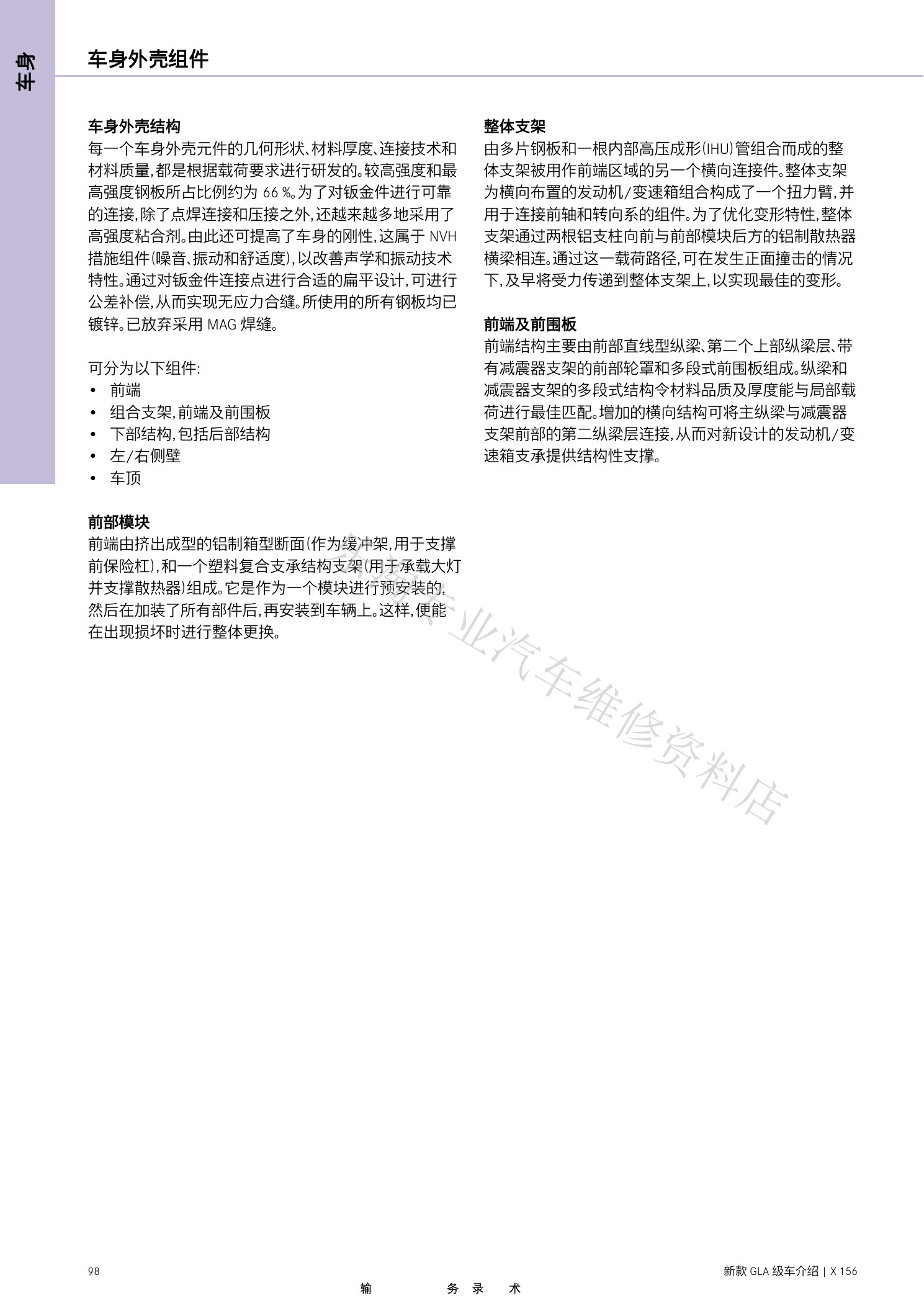

X156 GLA维修介绍资料原第98页。

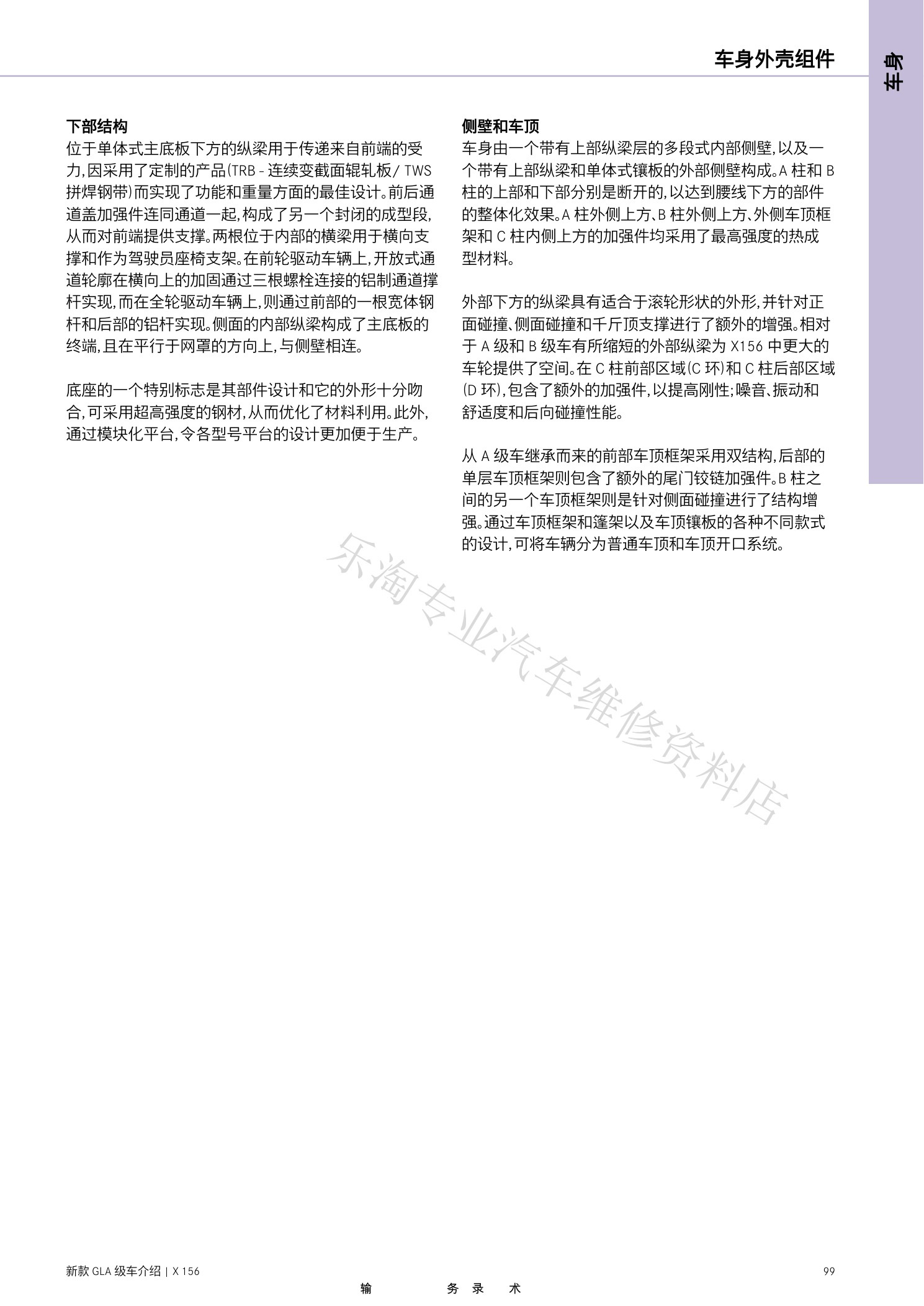

X156 GLA维修介绍资料原第99页。

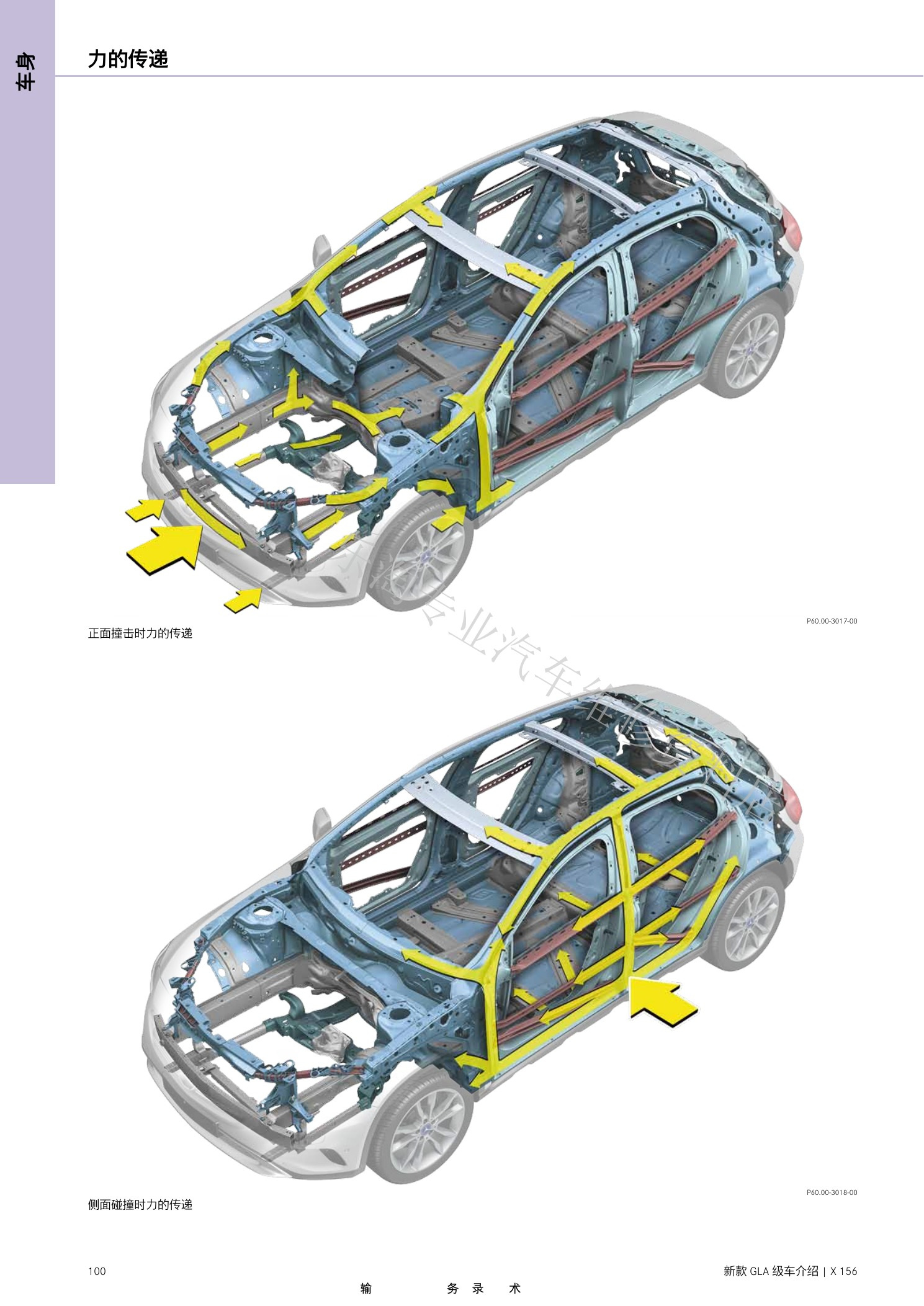

X156 GLA维修介绍资料原第100页。
X156 GLA维修介绍资料原第101页。
X156 GLA维修介绍资料原第102页。
X156 GLA维修介绍资料原第103页。
X156 GLA维修介绍资料原第104页。
X156 GLA维修介绍资料原第105页。
X156 GLA维修介绍资料原第106页。

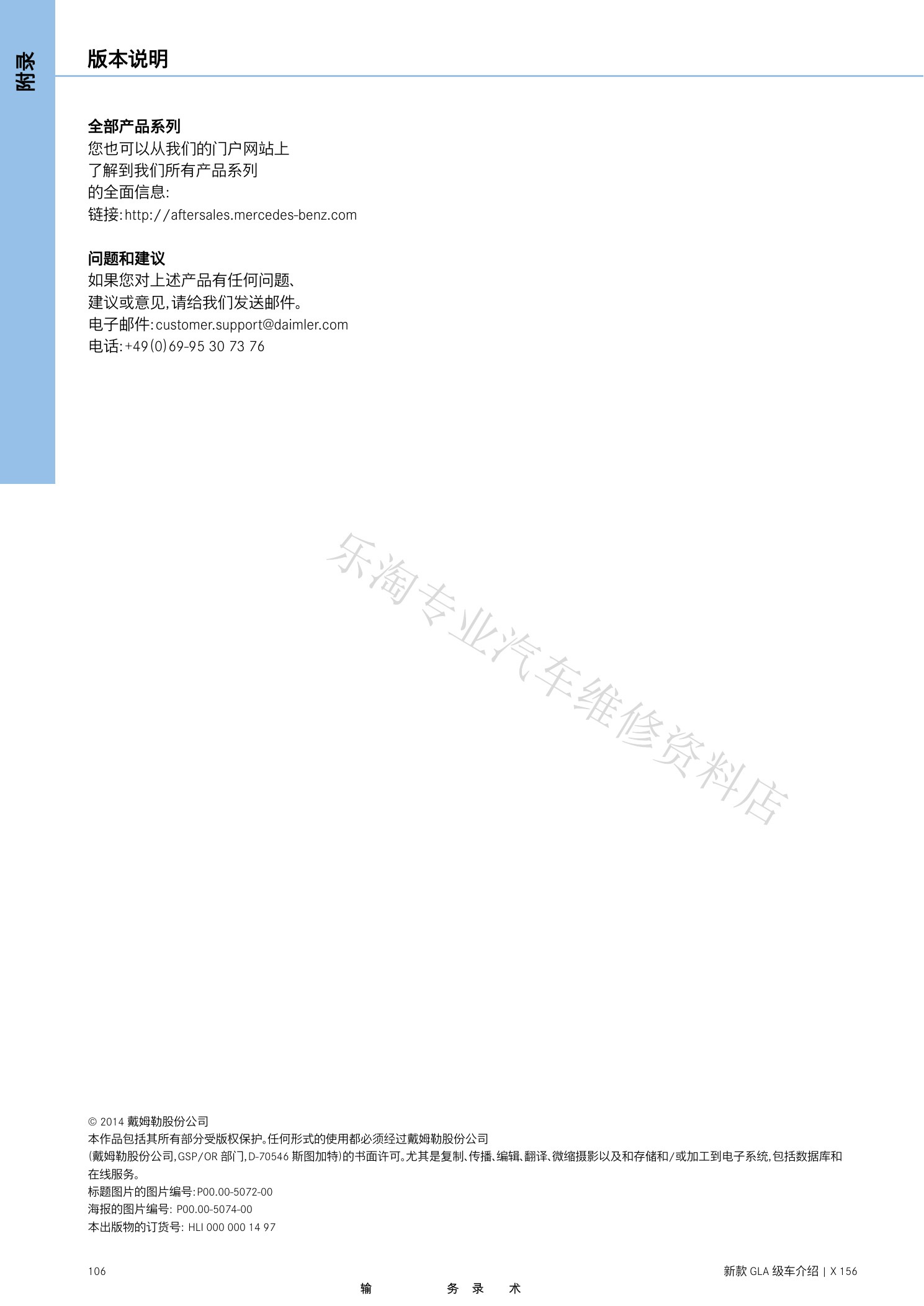

X156 GLA维修介绍资料原第107页。
X156 GLA维修介绍资料原第108页。

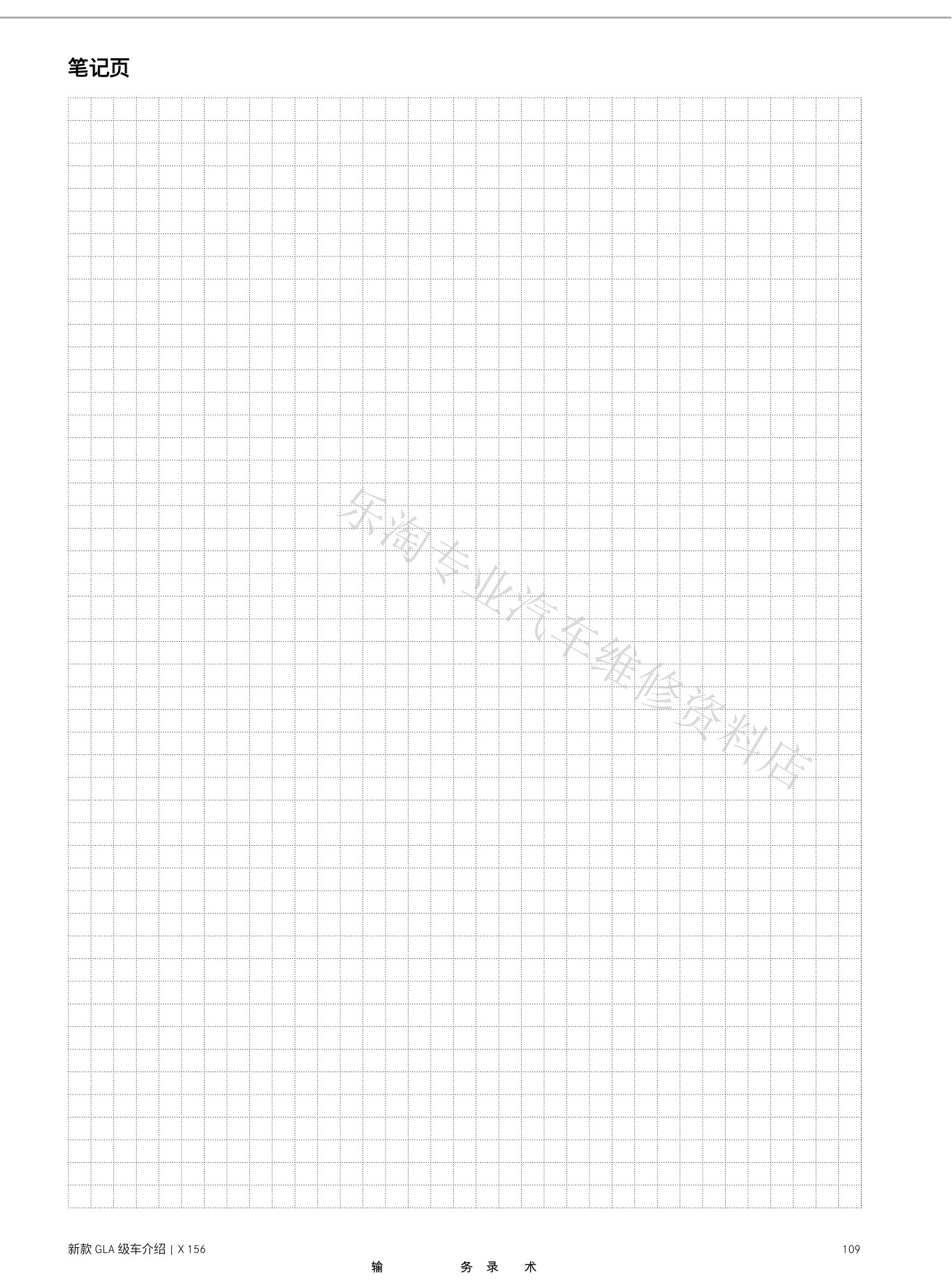

X156 GLA维修介绍资料原第109页。
X156 GLA维修介绍资料原第110页。
X156 GLA维修介绍资料原第111页。

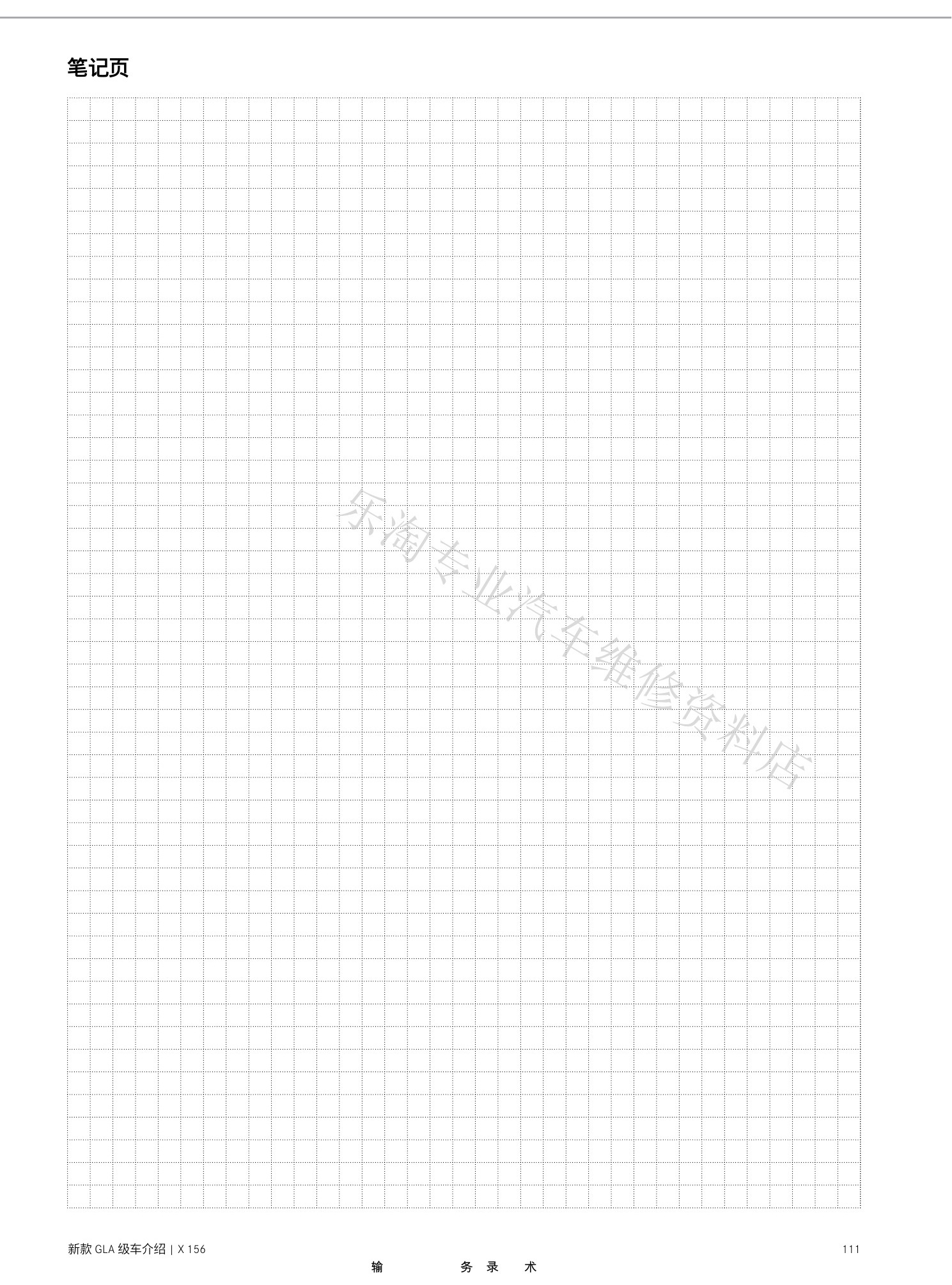

X156 GLA维修介绍资料原第112页。
X156 GLA维修介绍资料原第113页。
X156 GLA维修介绍资料原第114页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
