摘要依据奔驰190系列AMG GT/GT S维修介绍资料，保留110页原资料，整理M178、干式油底壳、AMG DCT、电子差速锁、底盘网络与车身维修。

一、资料范围与副本归并

目录内两份110页AMG GT资料提取正文完全一致，因此归并为一篇并采用文件体积更完整的版本。资料技术状态截至2014年10月。

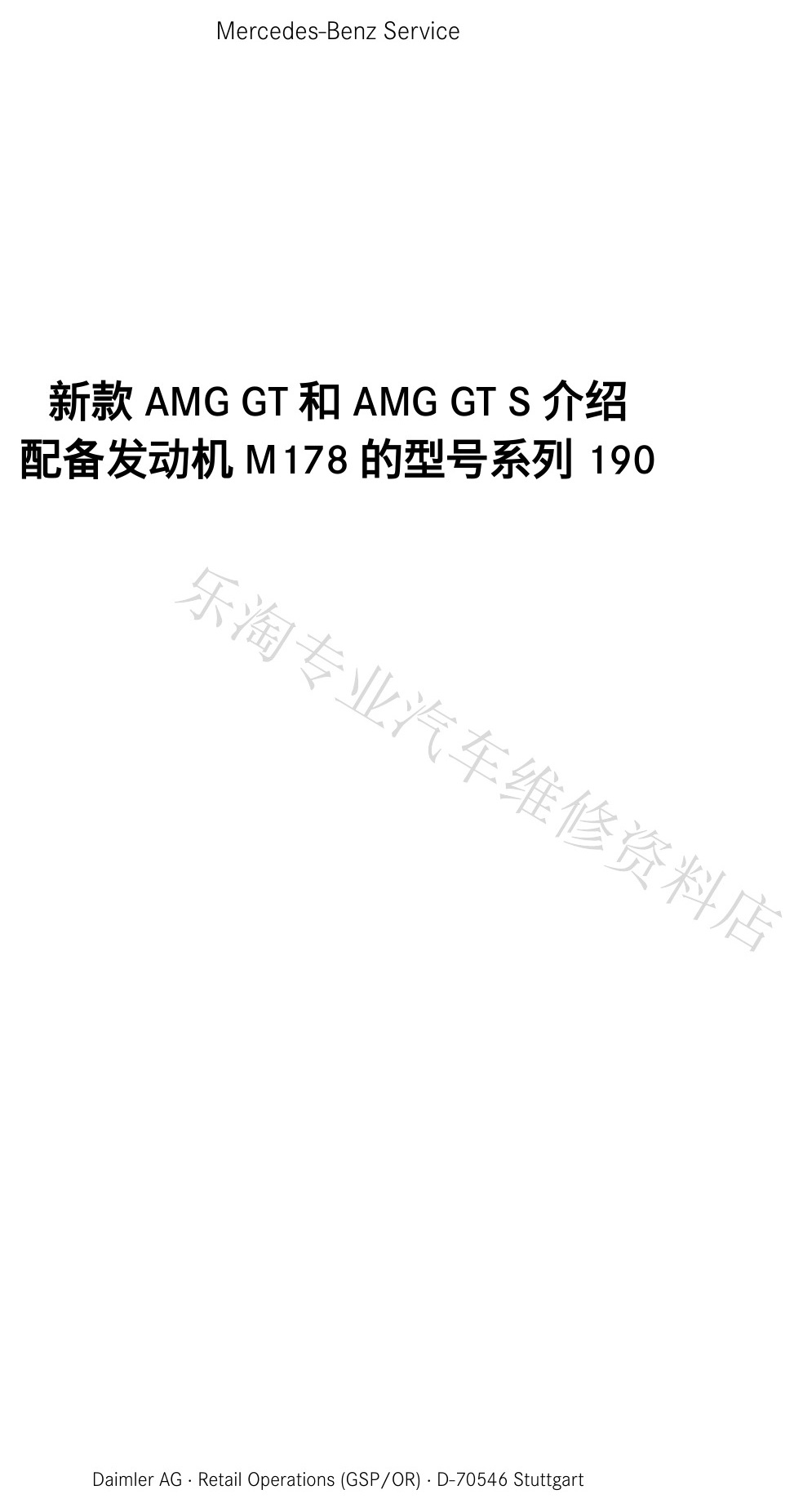

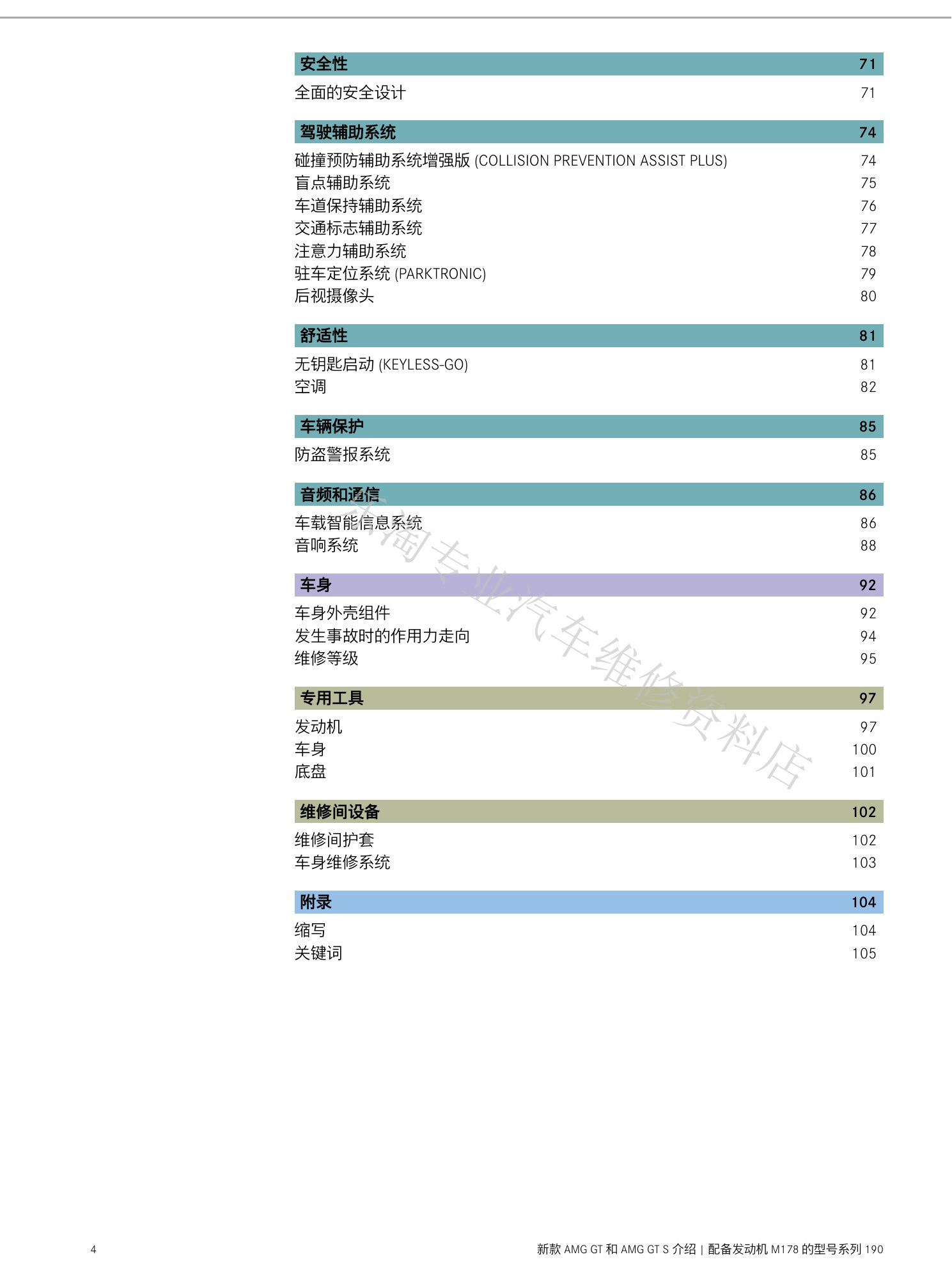

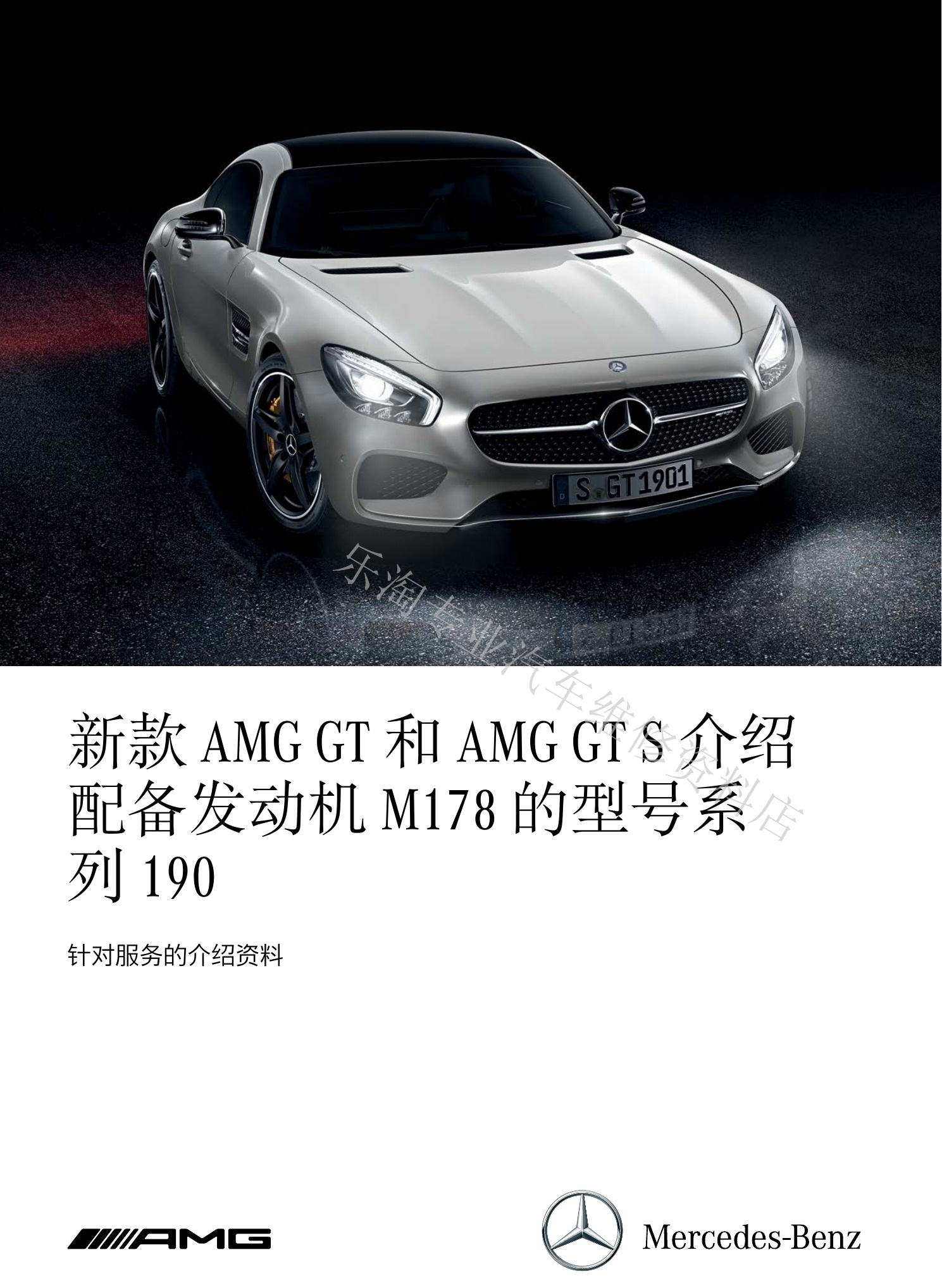

190系列AMG GT与M178维修介绍原第1页。
190系列AMG GT与M178维修介绍原第2页。

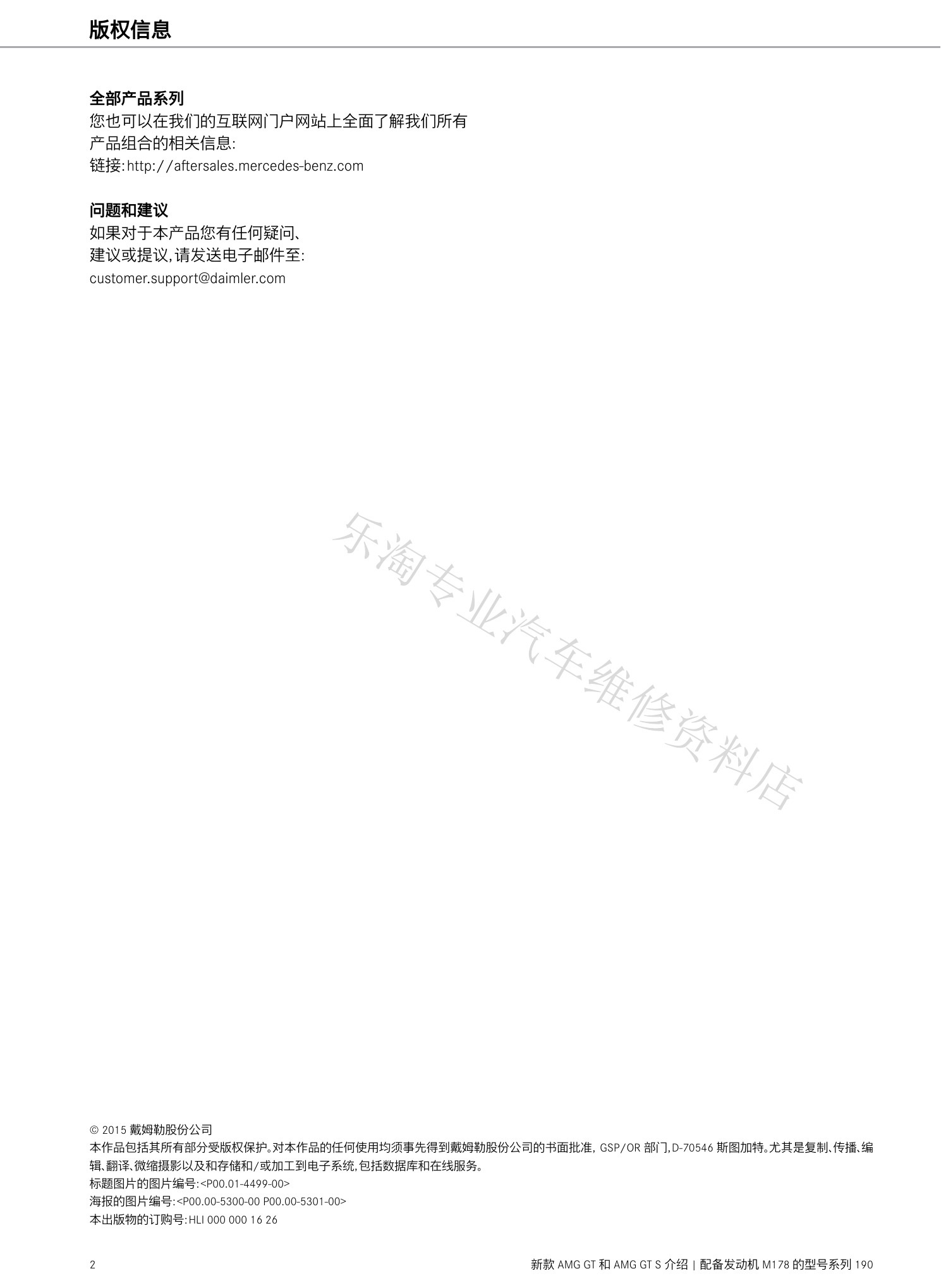

190系列AMG GT与M178维修介绍原第3页。

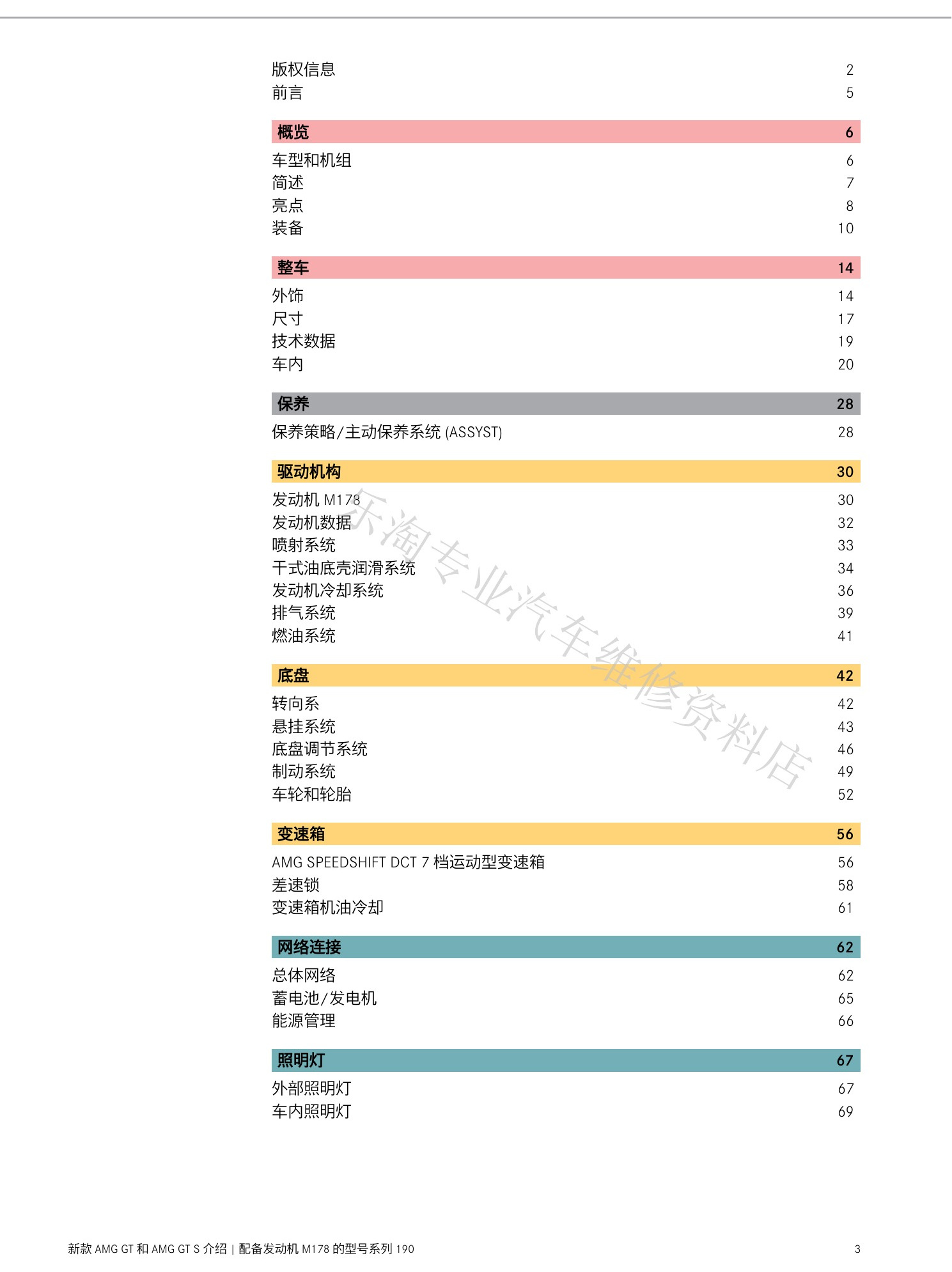

190系列AMG GT与M178维修介绍原第4页。

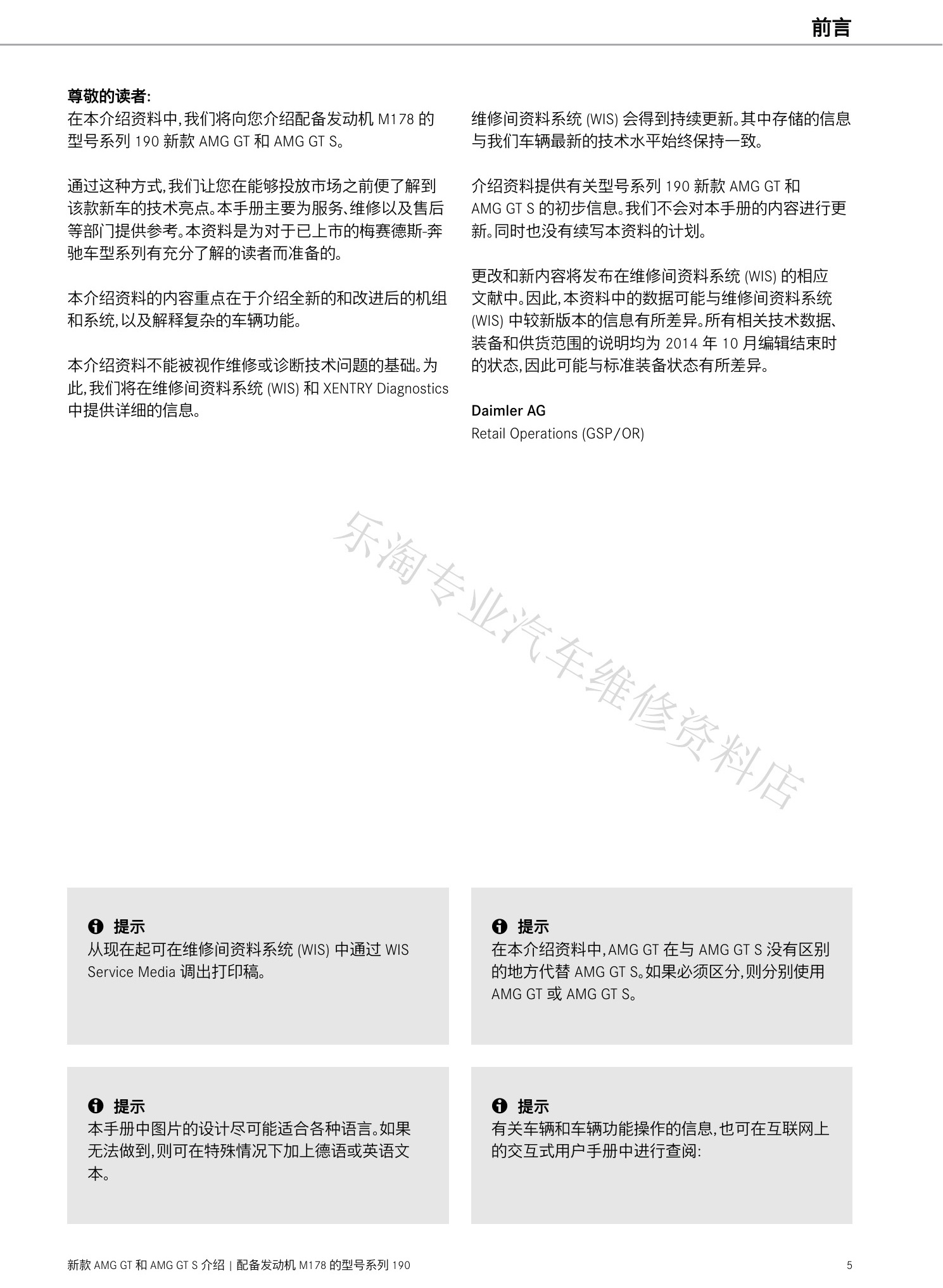

190系列AMG GT与M178维修介绍原第5页。
190系列AMG GT与M178维修介绍原第6页。

二、车型、装备、整车与保养

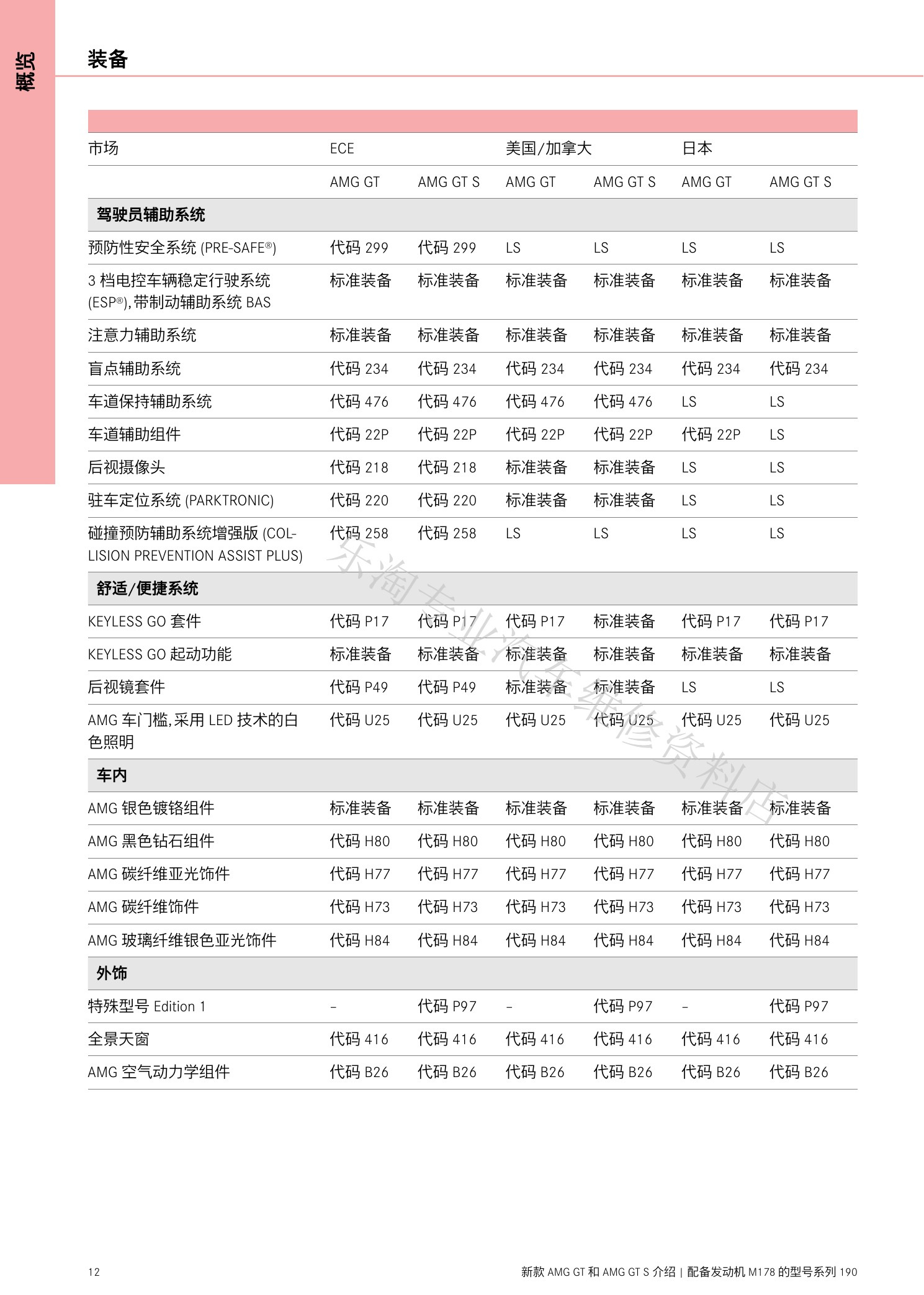

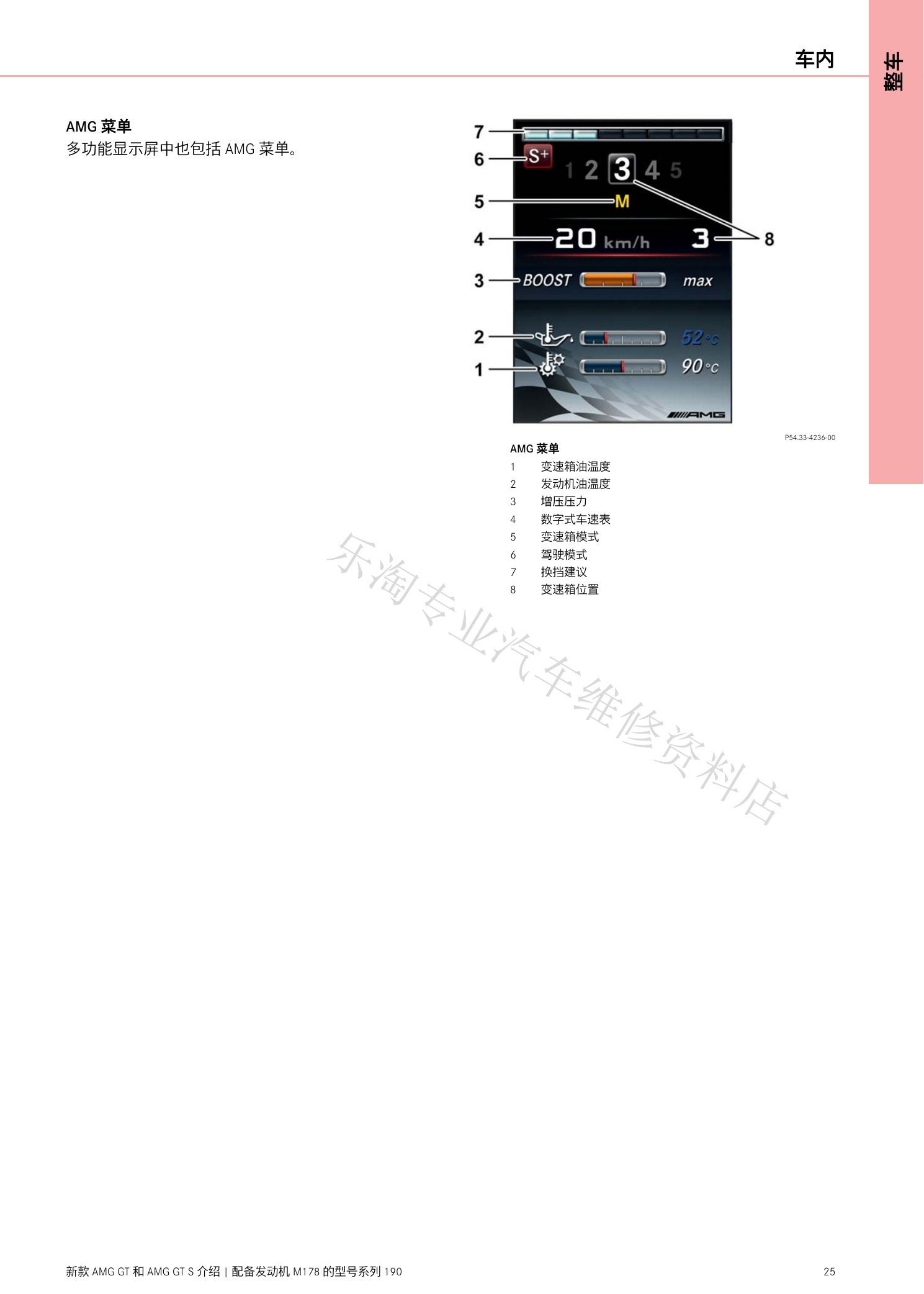

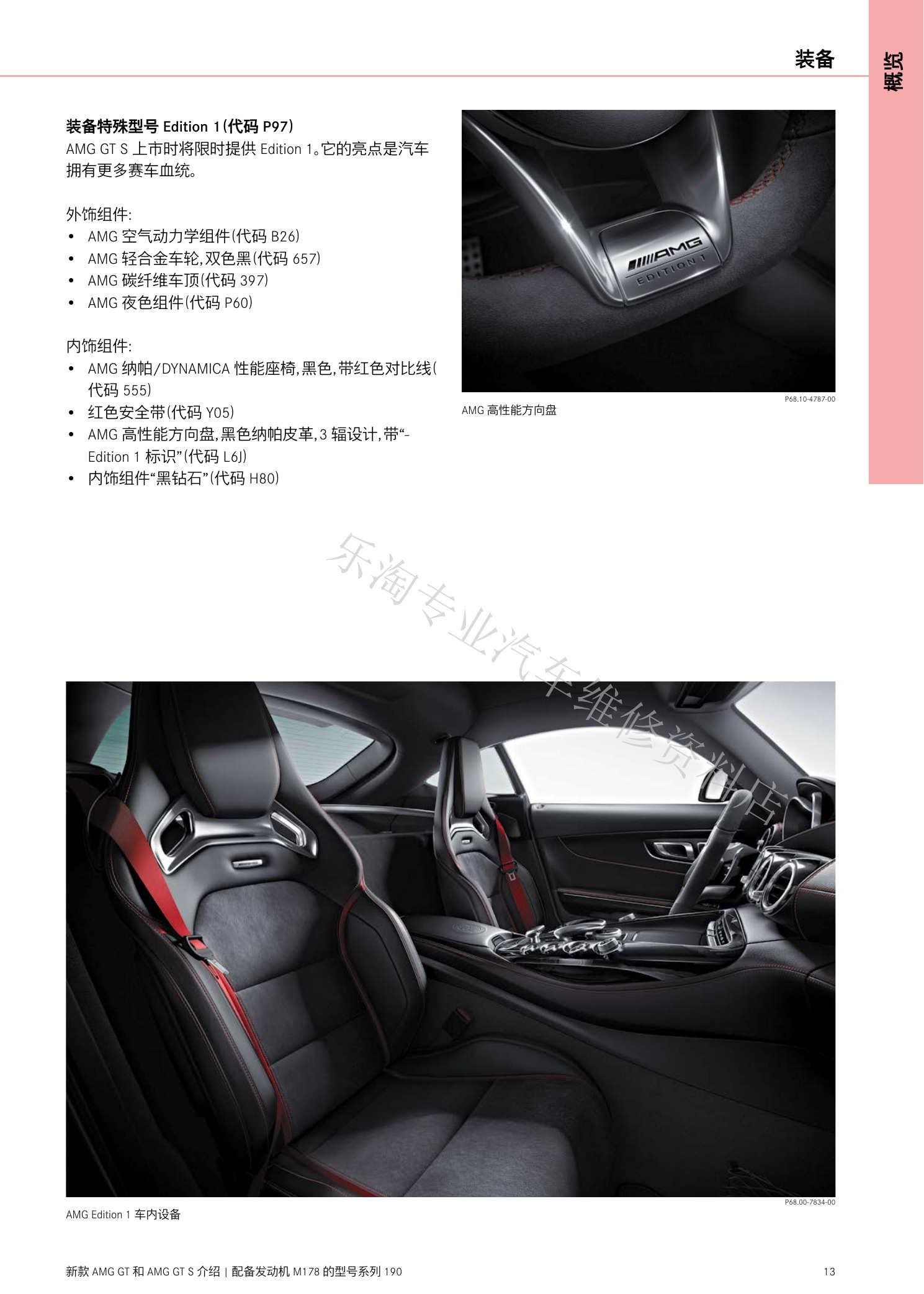

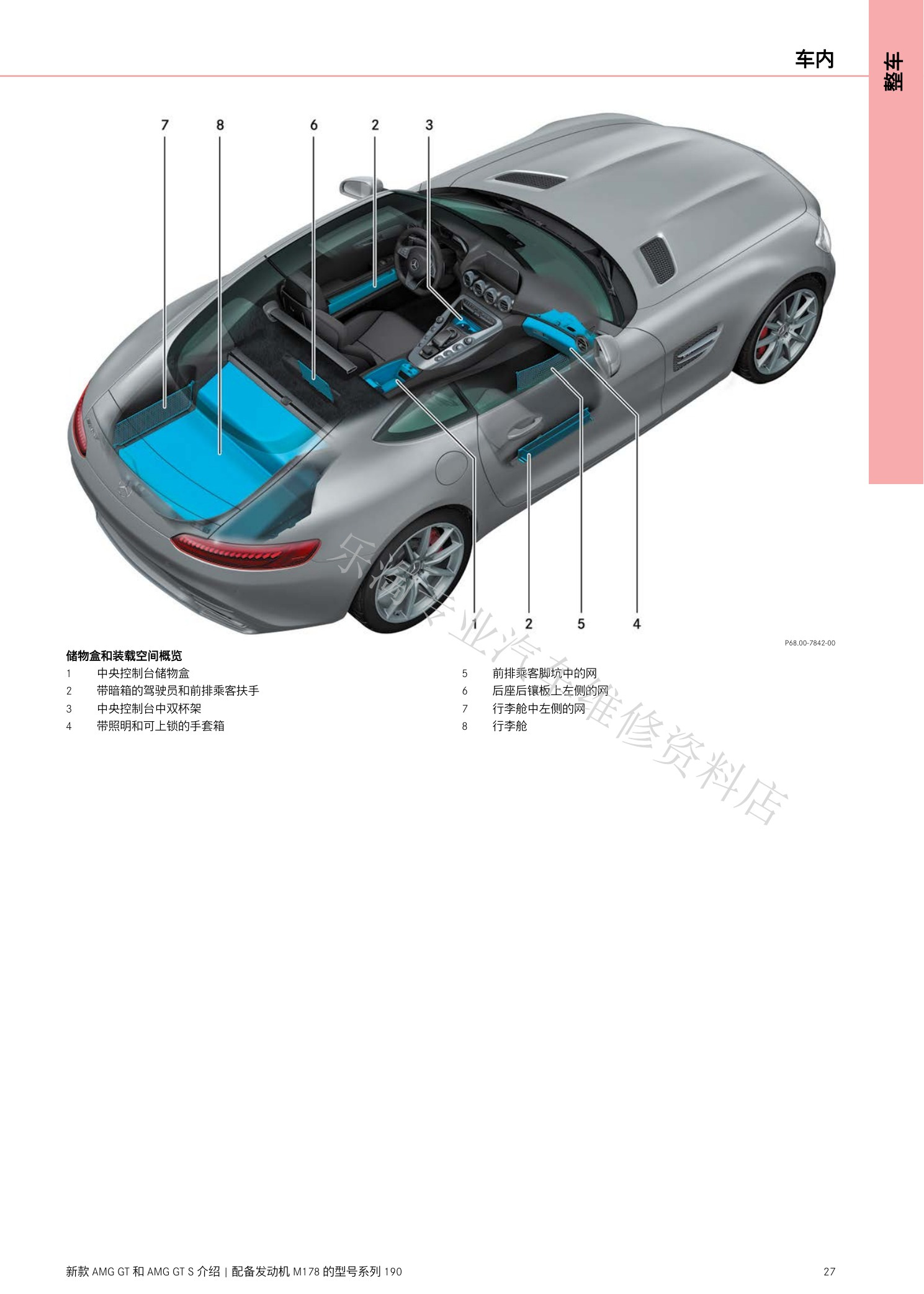

概览区分AMG GT与GT S车型，展示主要装备、外饰、尺寸、技术数据、内饰和ASSYST保养策略。

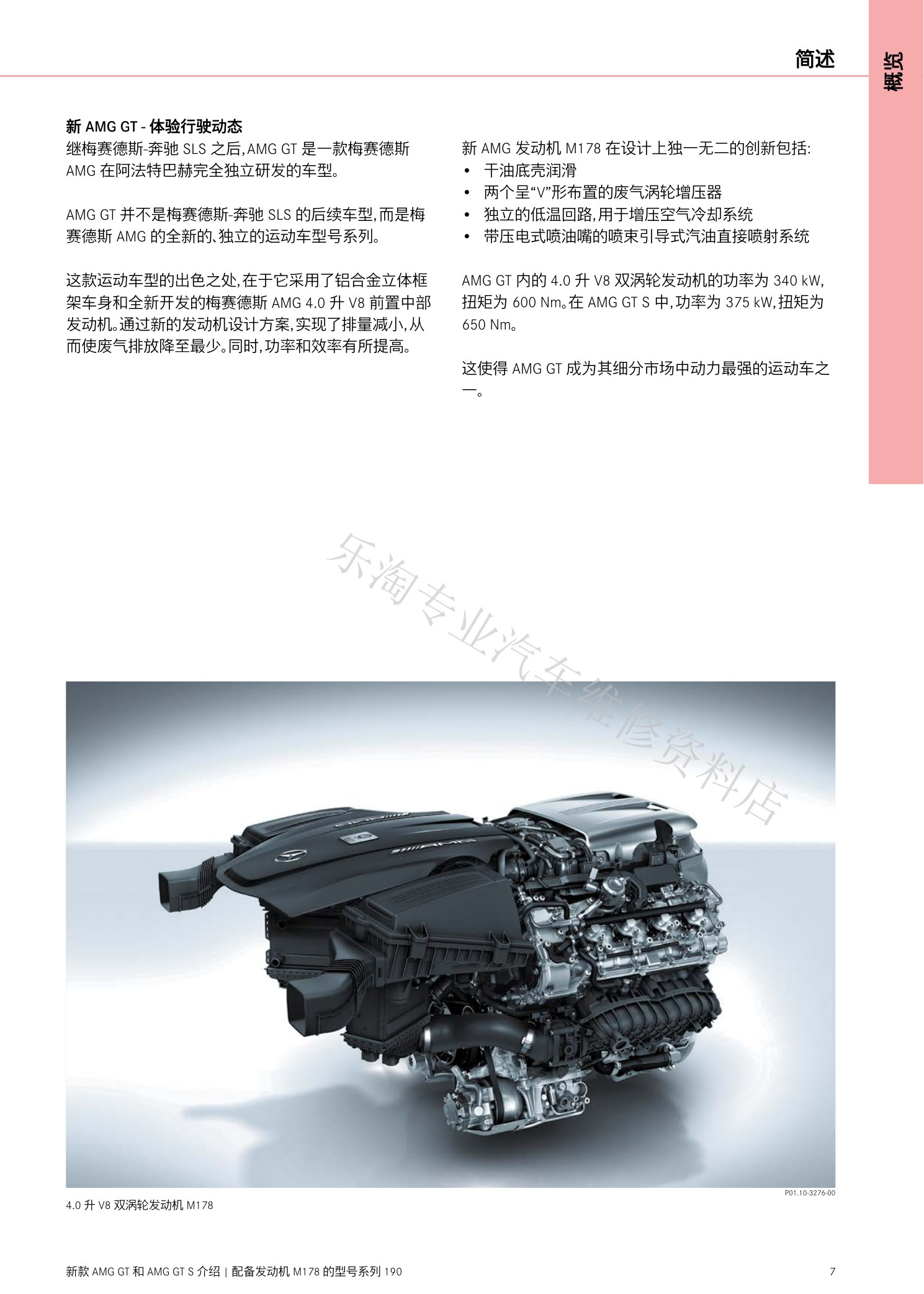

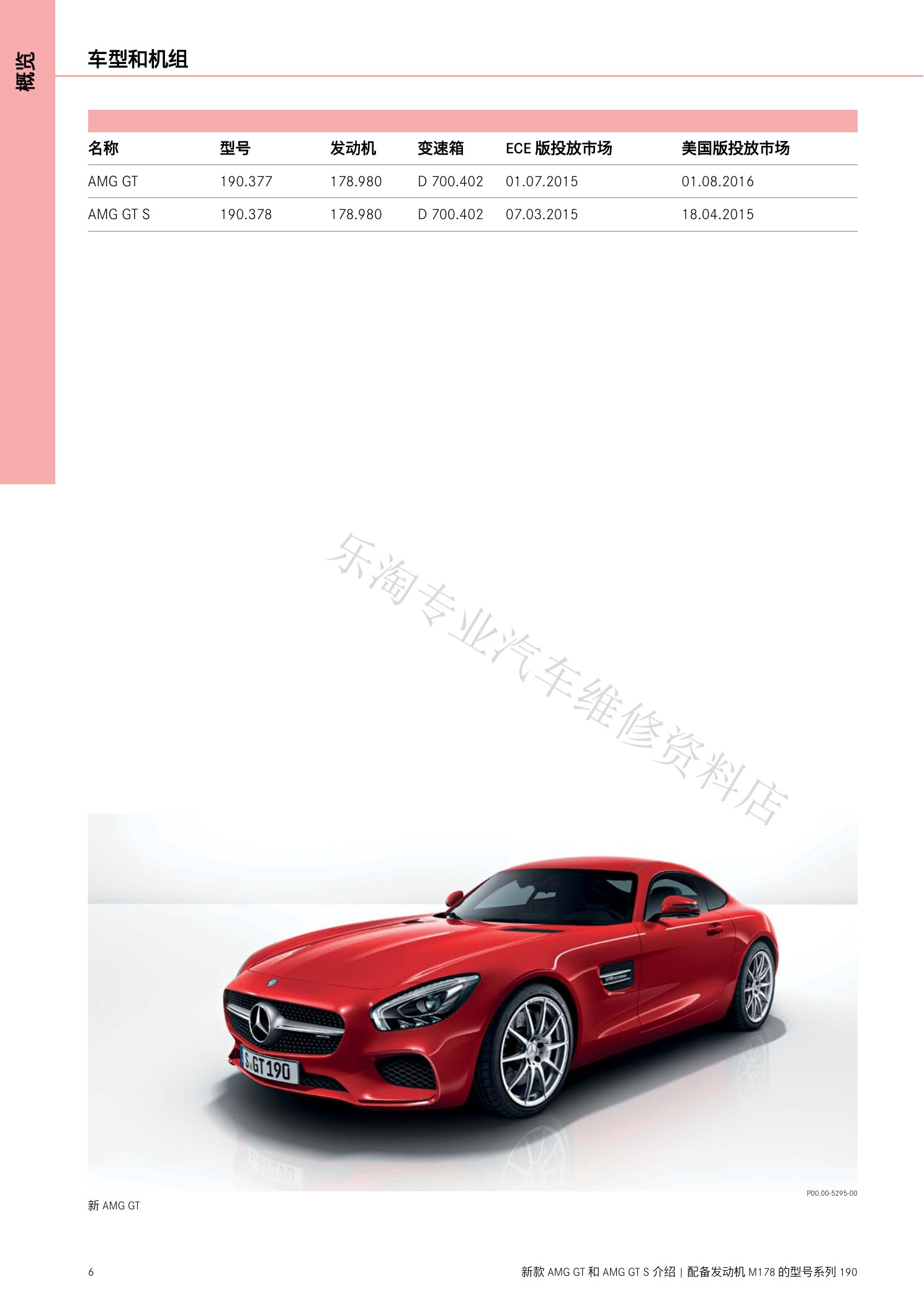

190系列AMG GT与M178维修介绍原第7页。
190系列AMG GT与M178维修介绍原第8页。
190系列AMG GT与M178维修介绍原第9页。

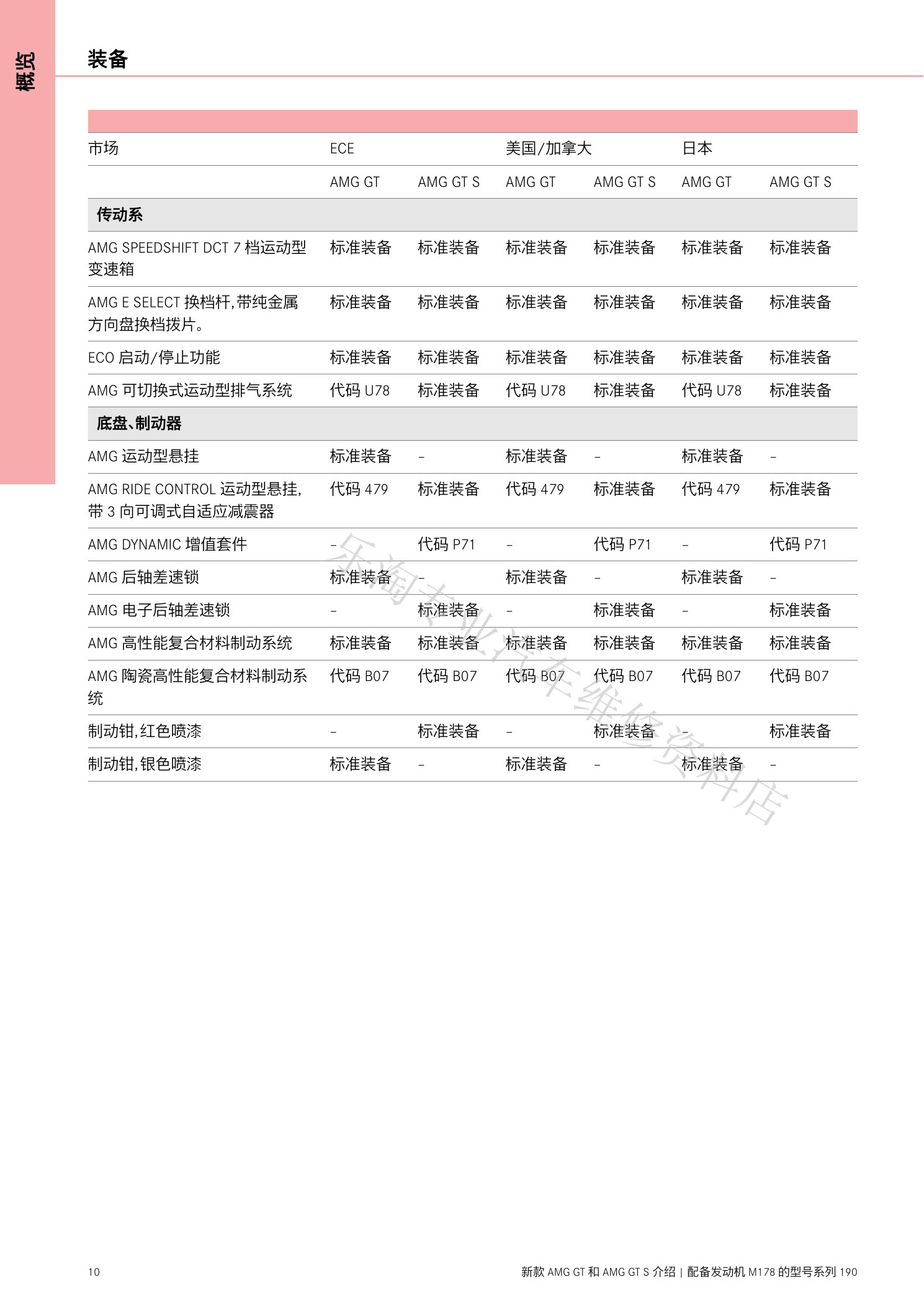

190系列AMG GT与M178维修介绍原第10页。

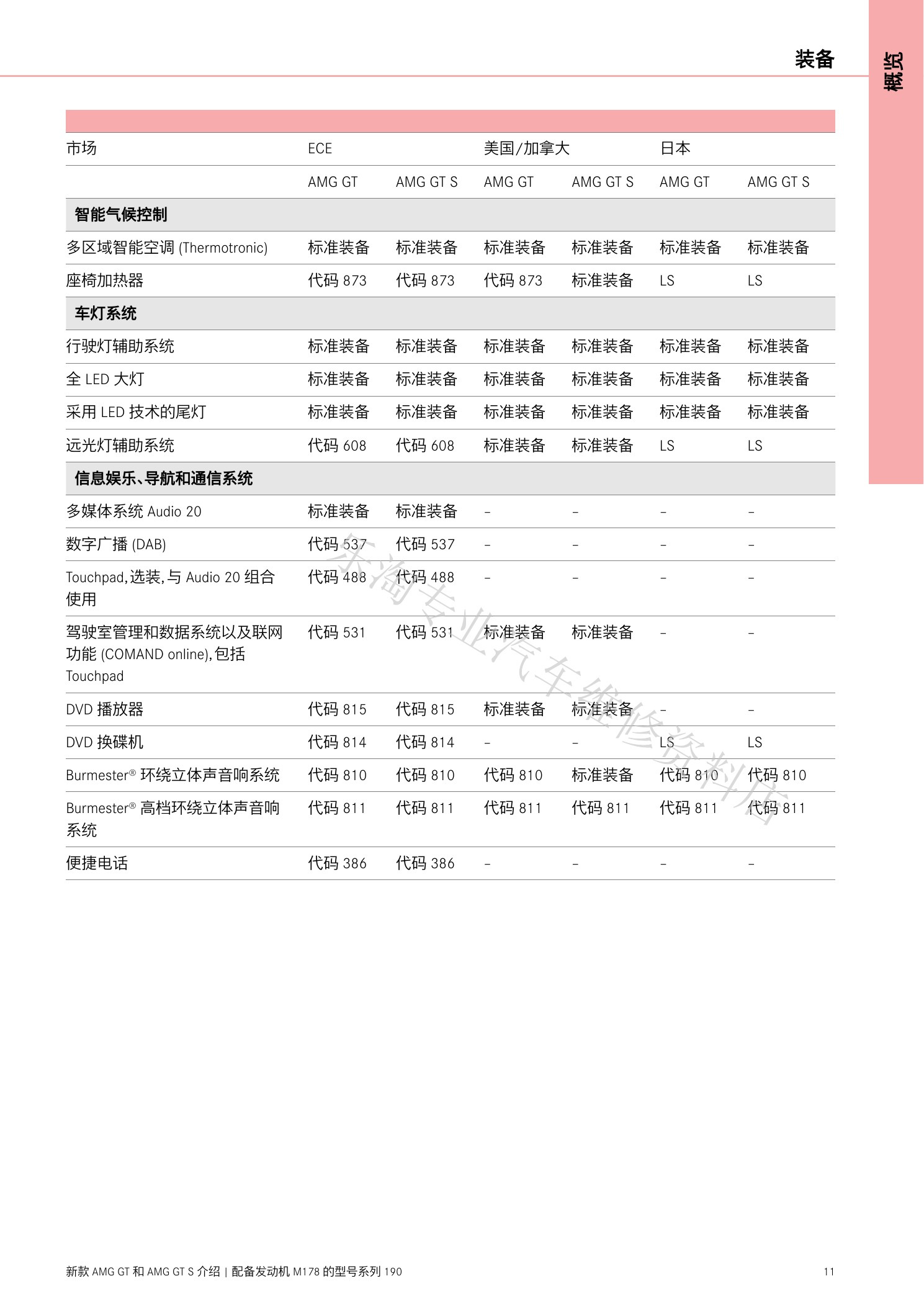

190系列AMG GT与M178维修介绍原第11页。
190系列AMG GT与M178维修介绍原第12页。
190系列AMG GT与M178维修介绍原第13页。

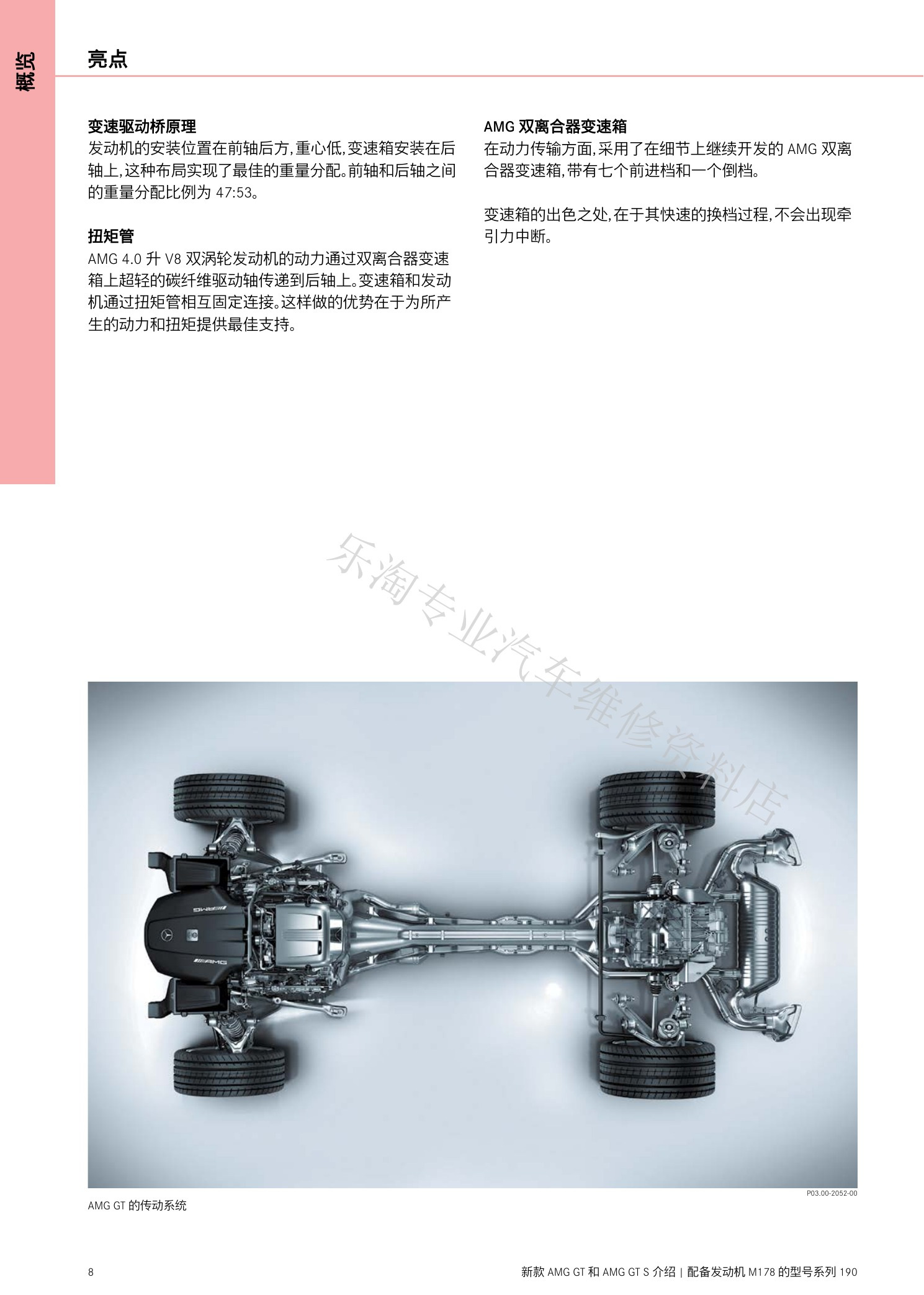

190系列AMG GT与M178维修介绍原第14页。

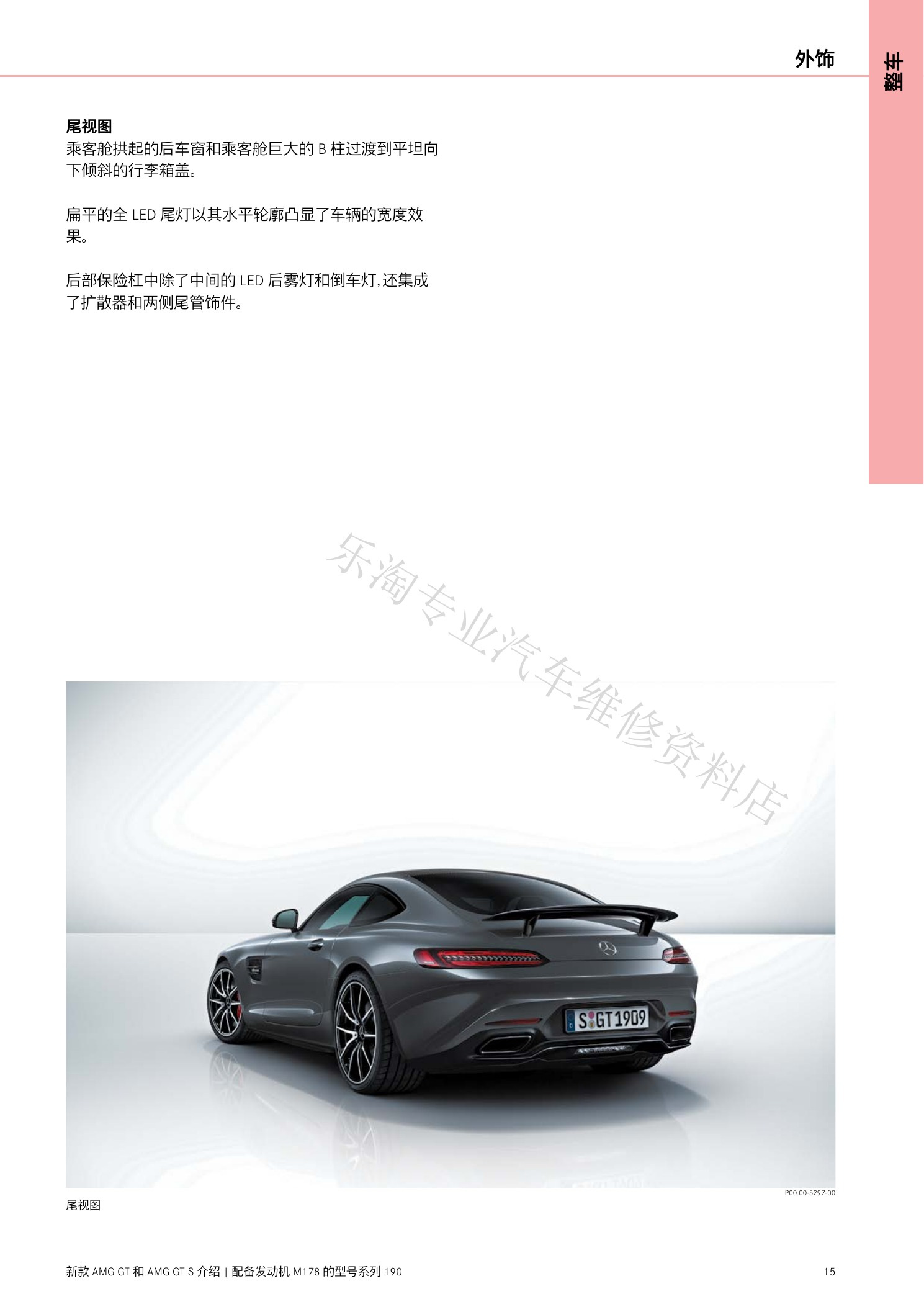

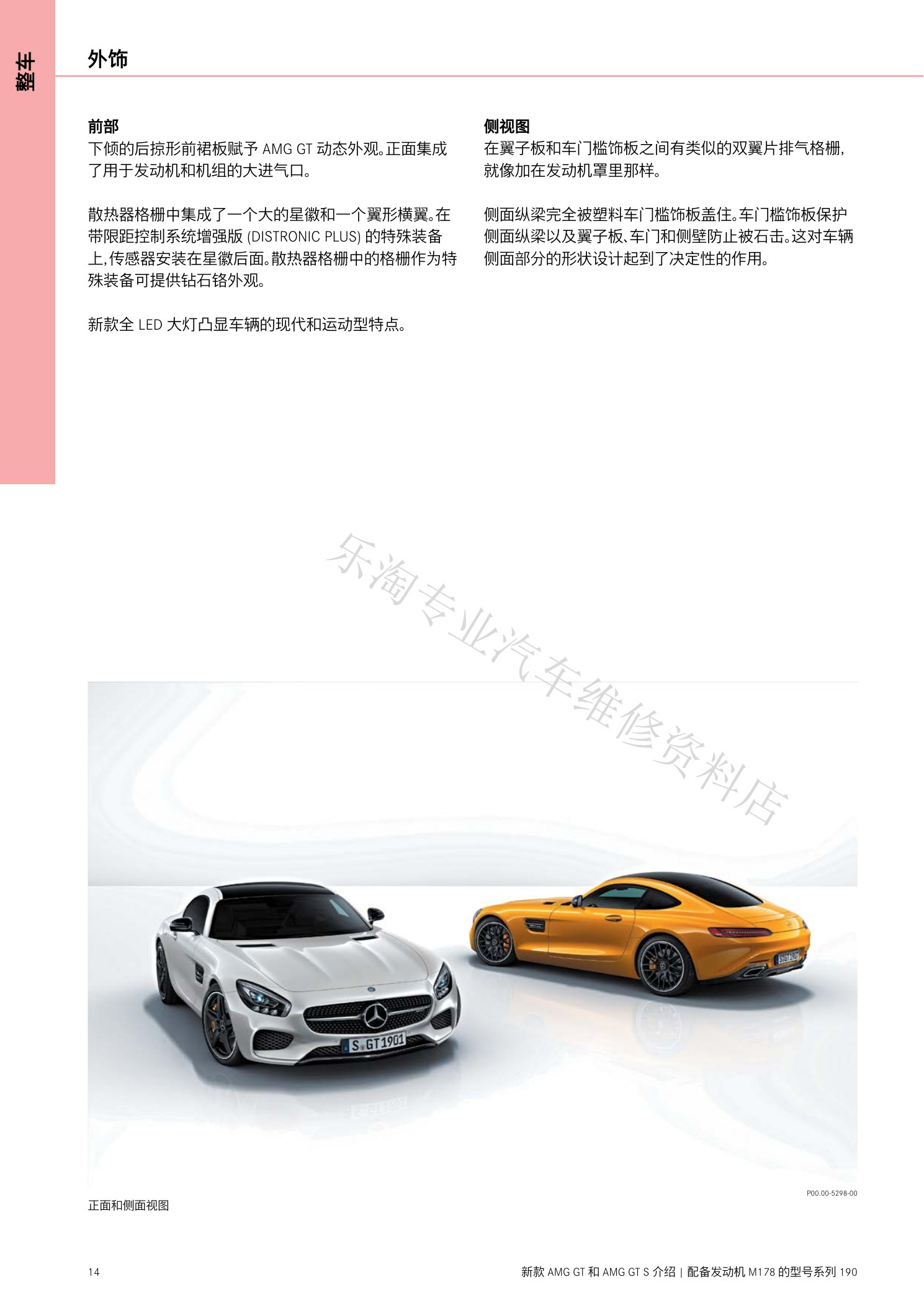

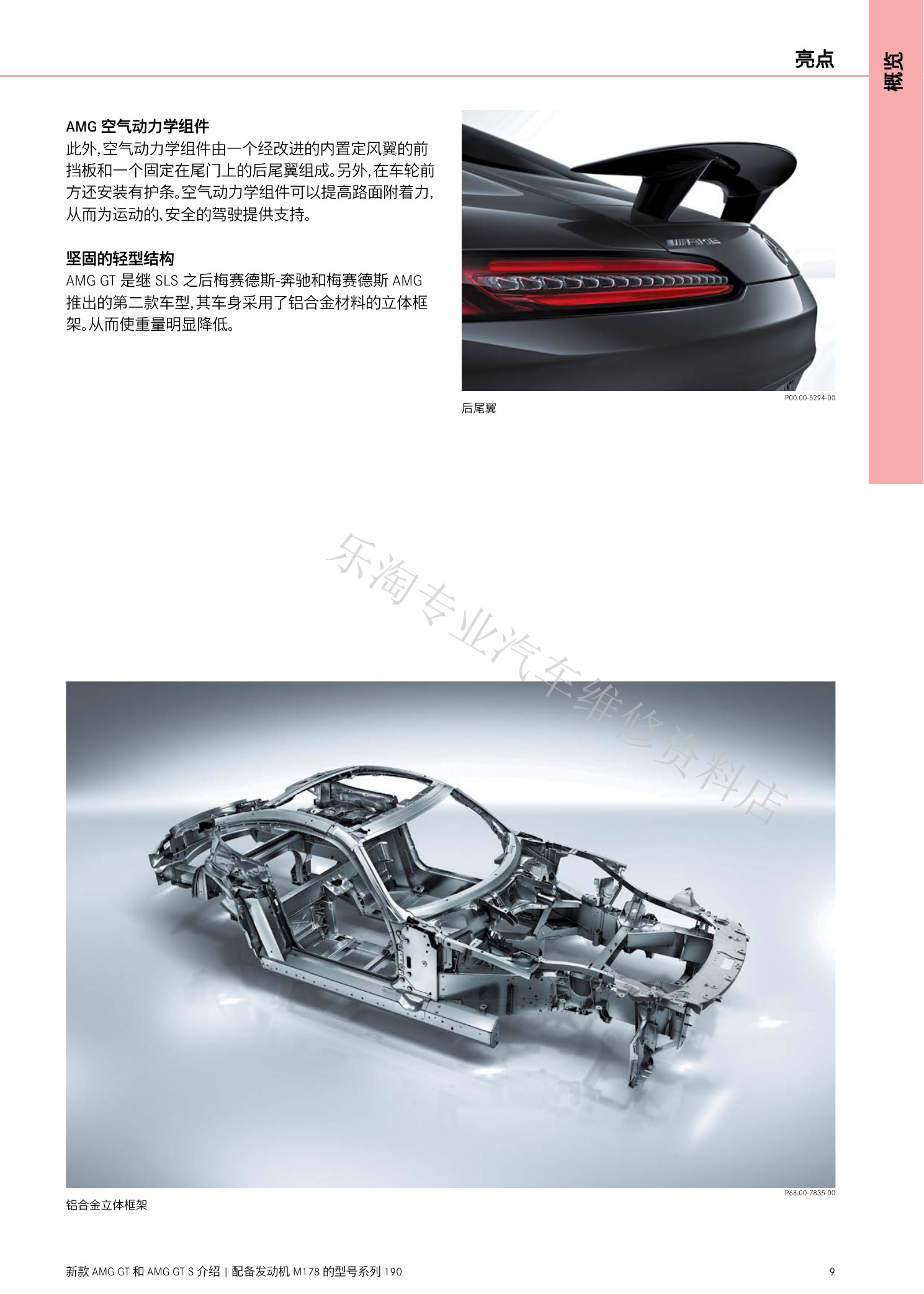

190系列AMG GT与M178维修介绍原第15页。

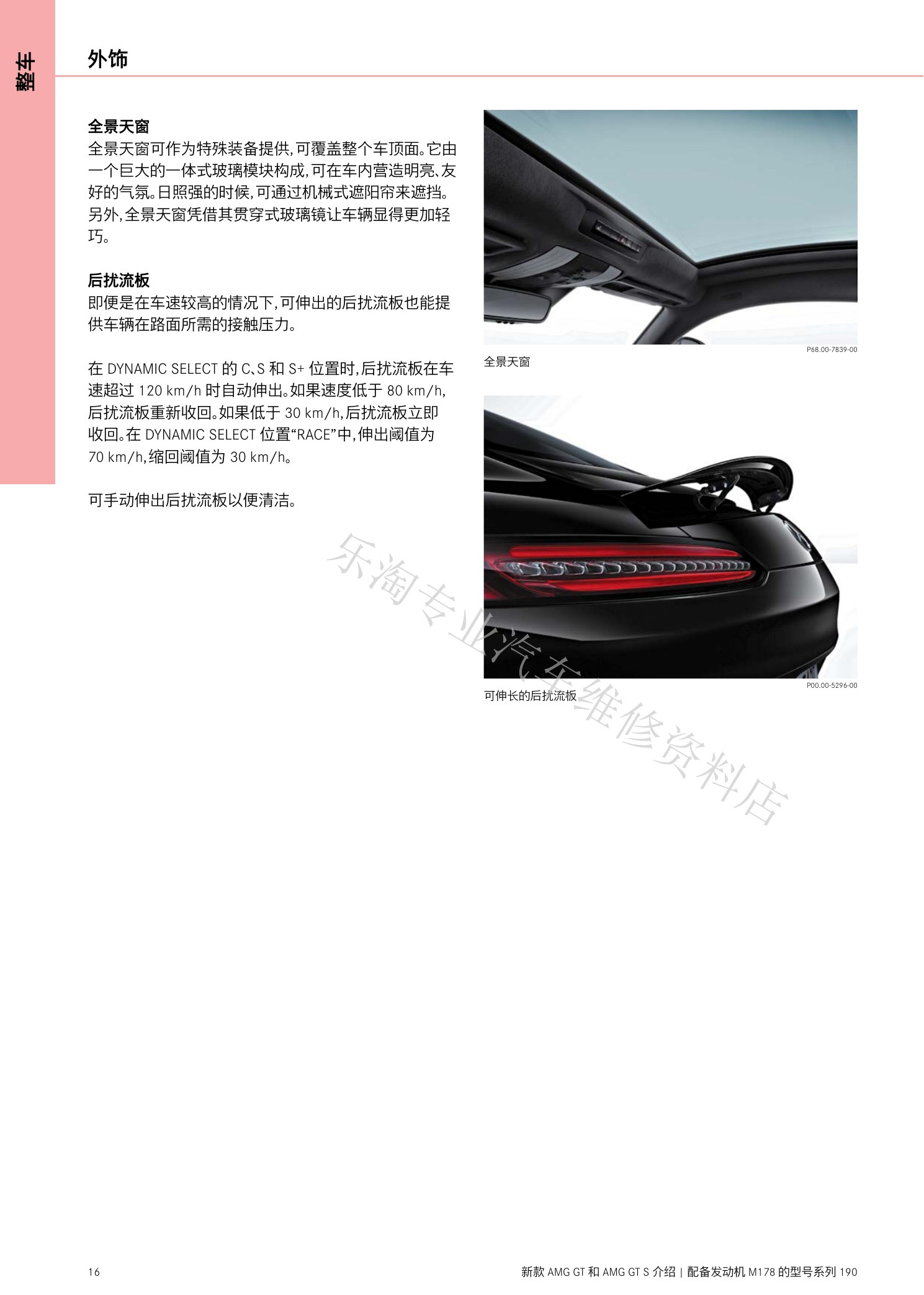

190系列AMG GT与M178维修介绍原第16页。

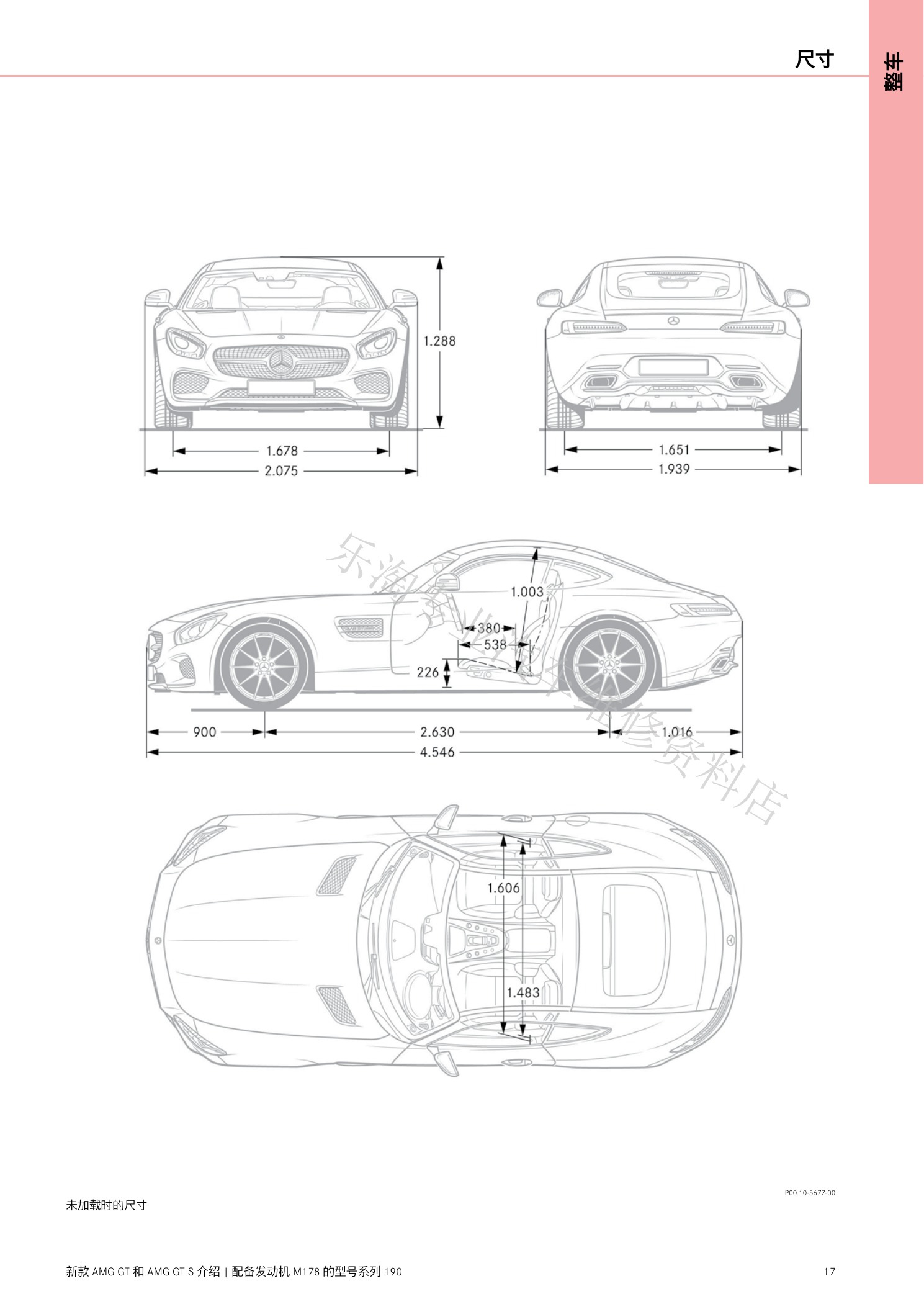

190系列AMG GT与M178维修介绍原第17页。

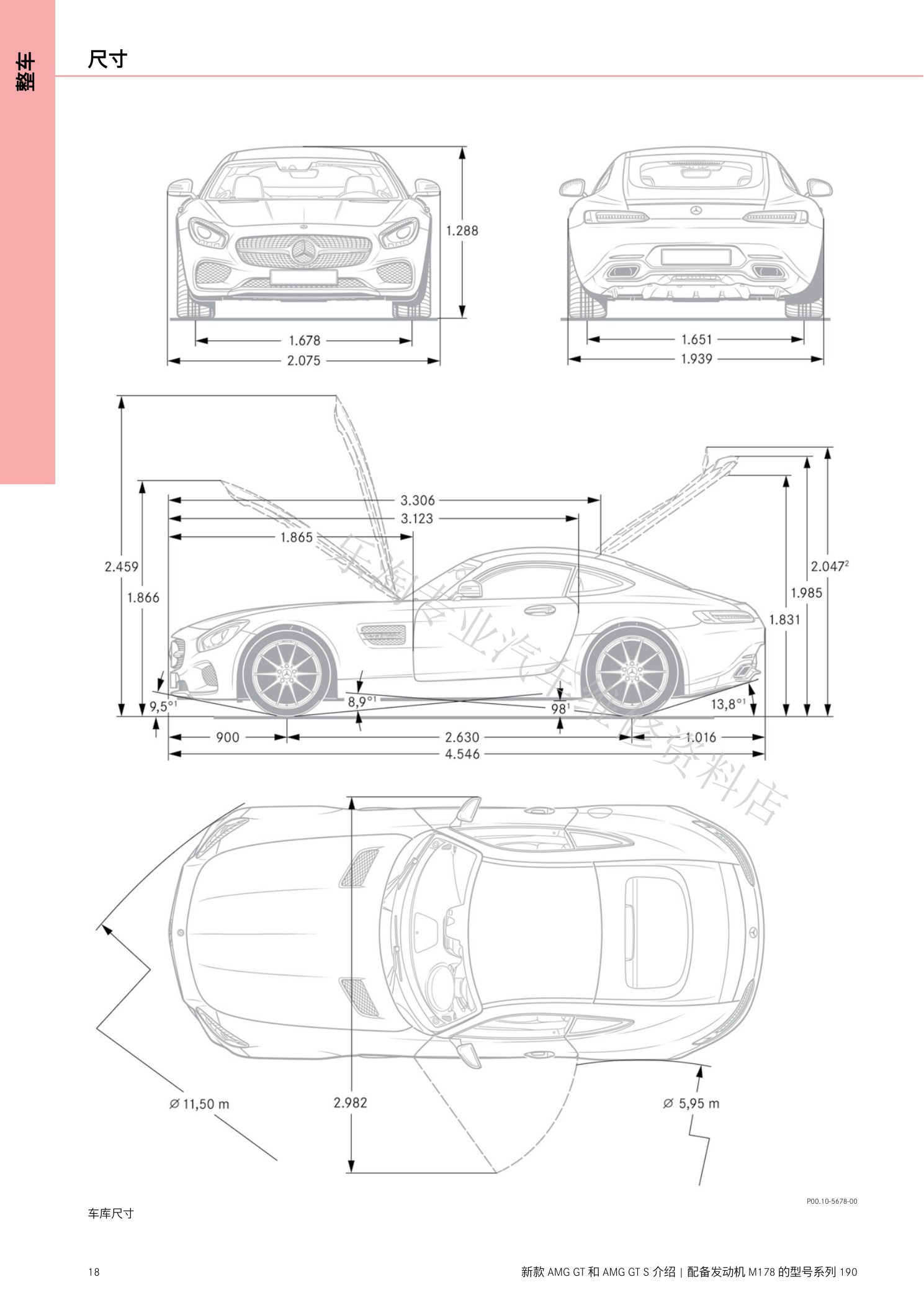

190系列AMG GT与M178维修介绍原第18页。
190系列AMG GT与M178维修介绍原第19页。

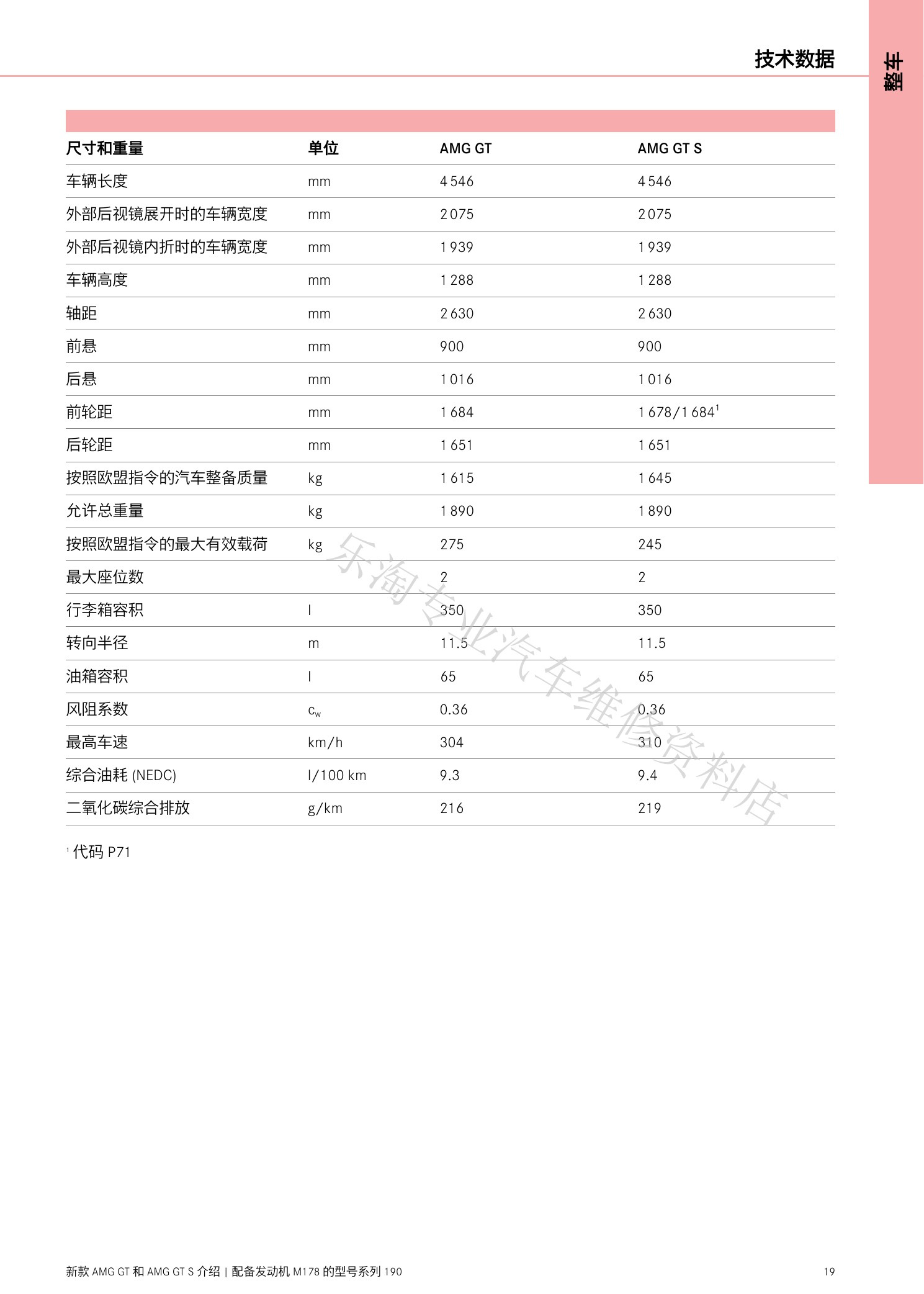

190系列AMG GT与M178维修介绍原第20页。

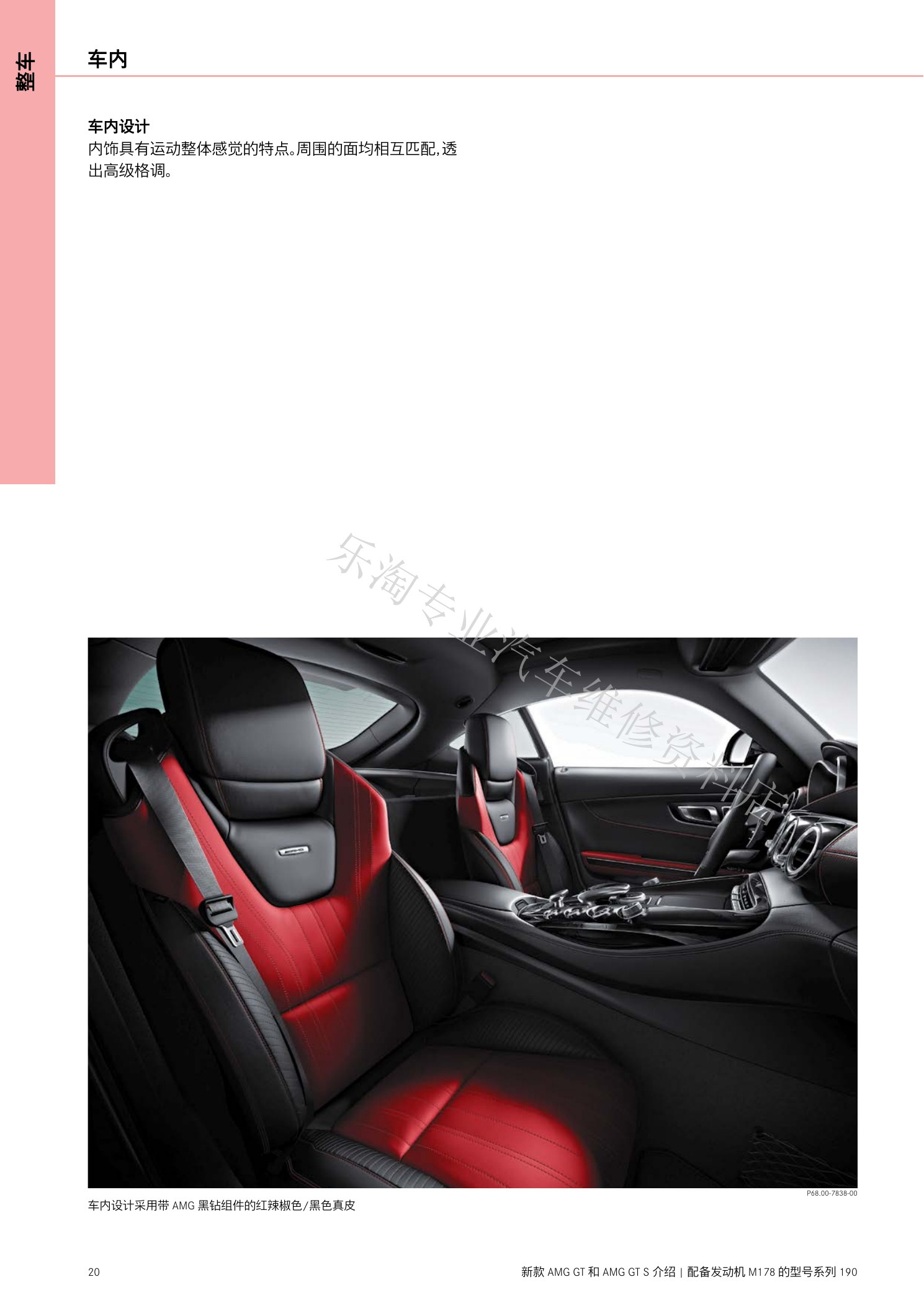

190系列AMG GT与M178维修介绍原第21页。

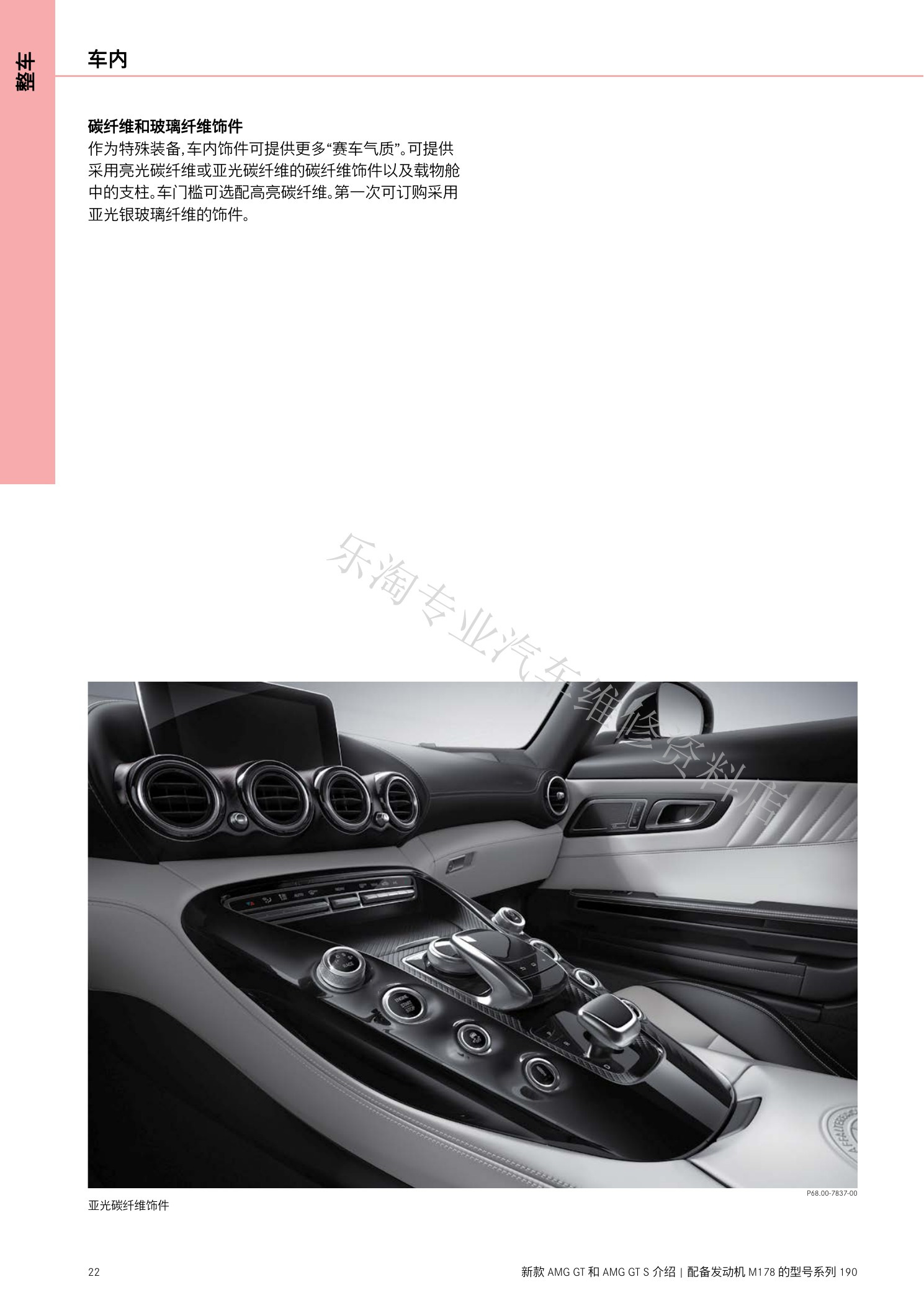

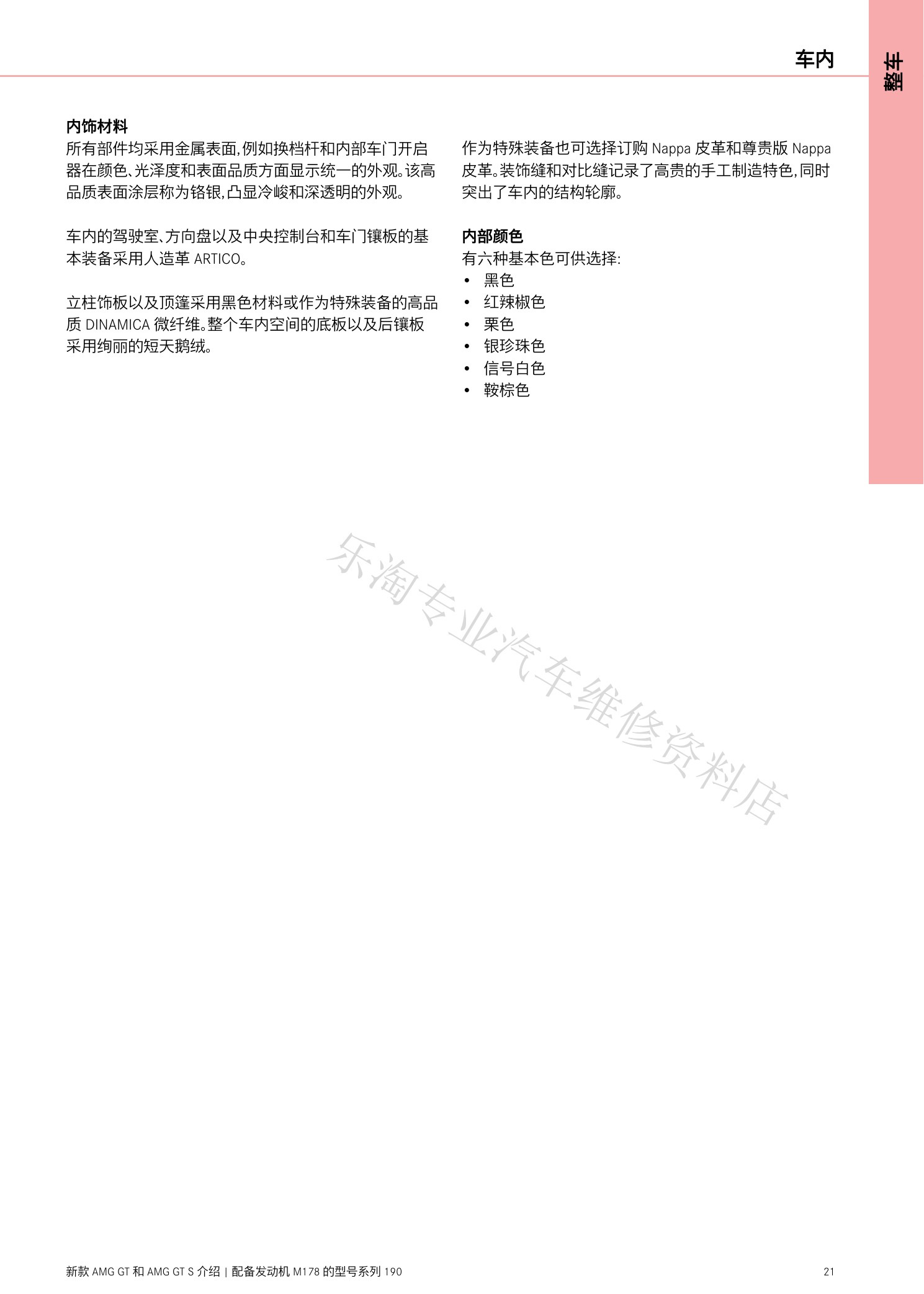

190系列AMG GT与M178维修介绍原第22页。
190系列AMG GT与M178维修介绍原第23页。

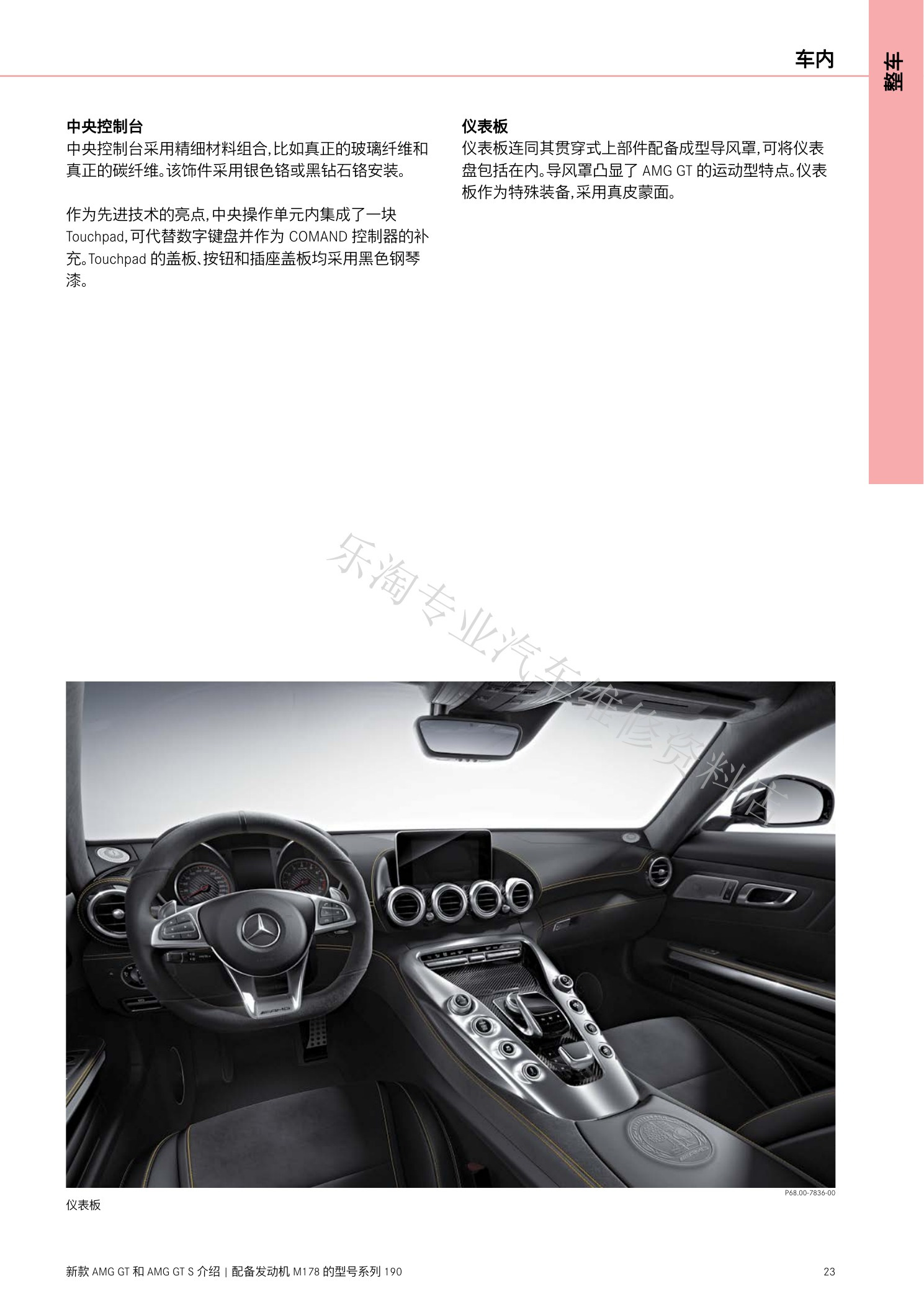

190系列AMG GT与M178维修介绍原第24页。

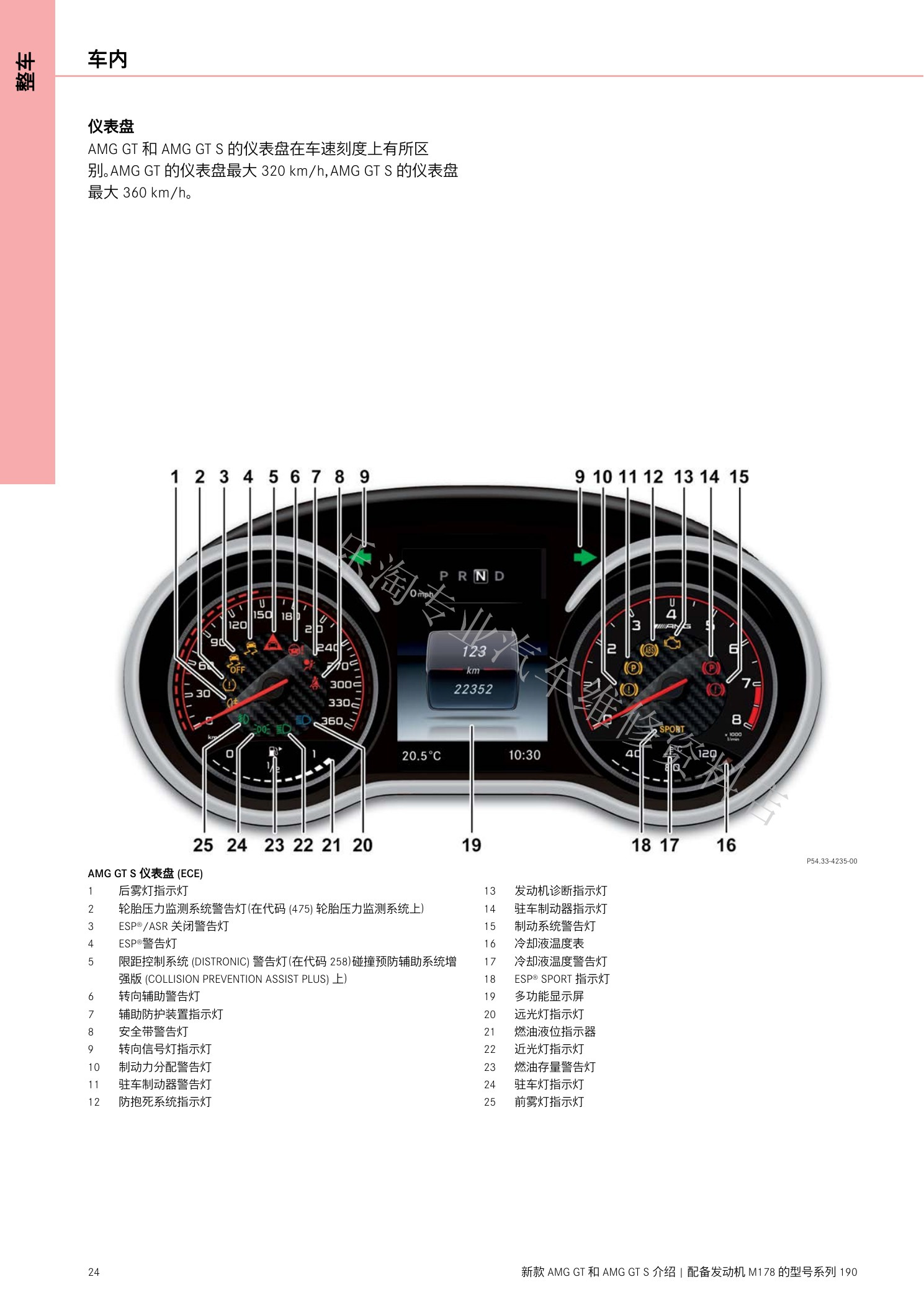

190系列AMG GT与M178维修介绍原第25页。
190系列AMG GT与M178维修介绍原第26页。

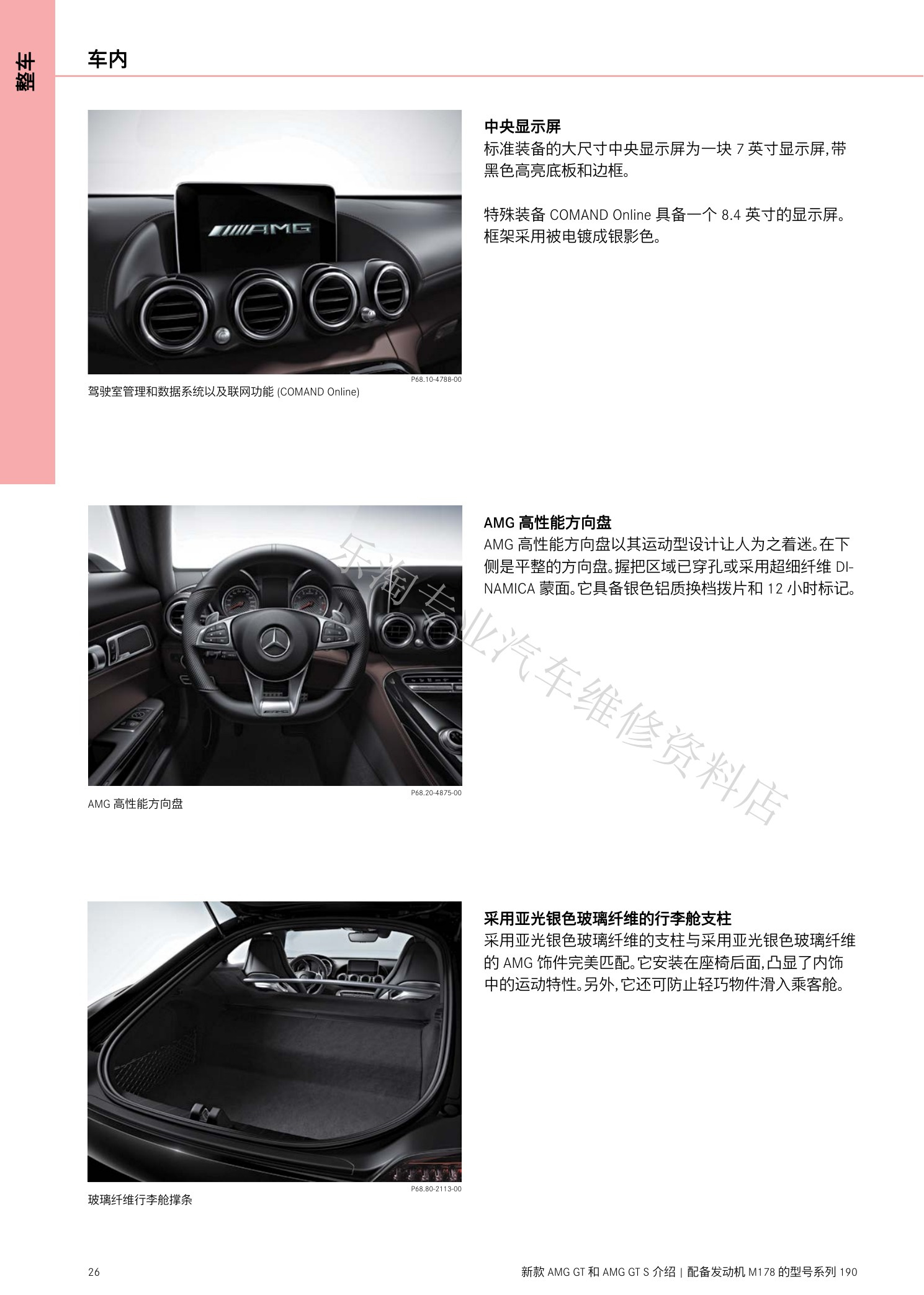

190系列AMG GT与M178维修介绍原第27页。

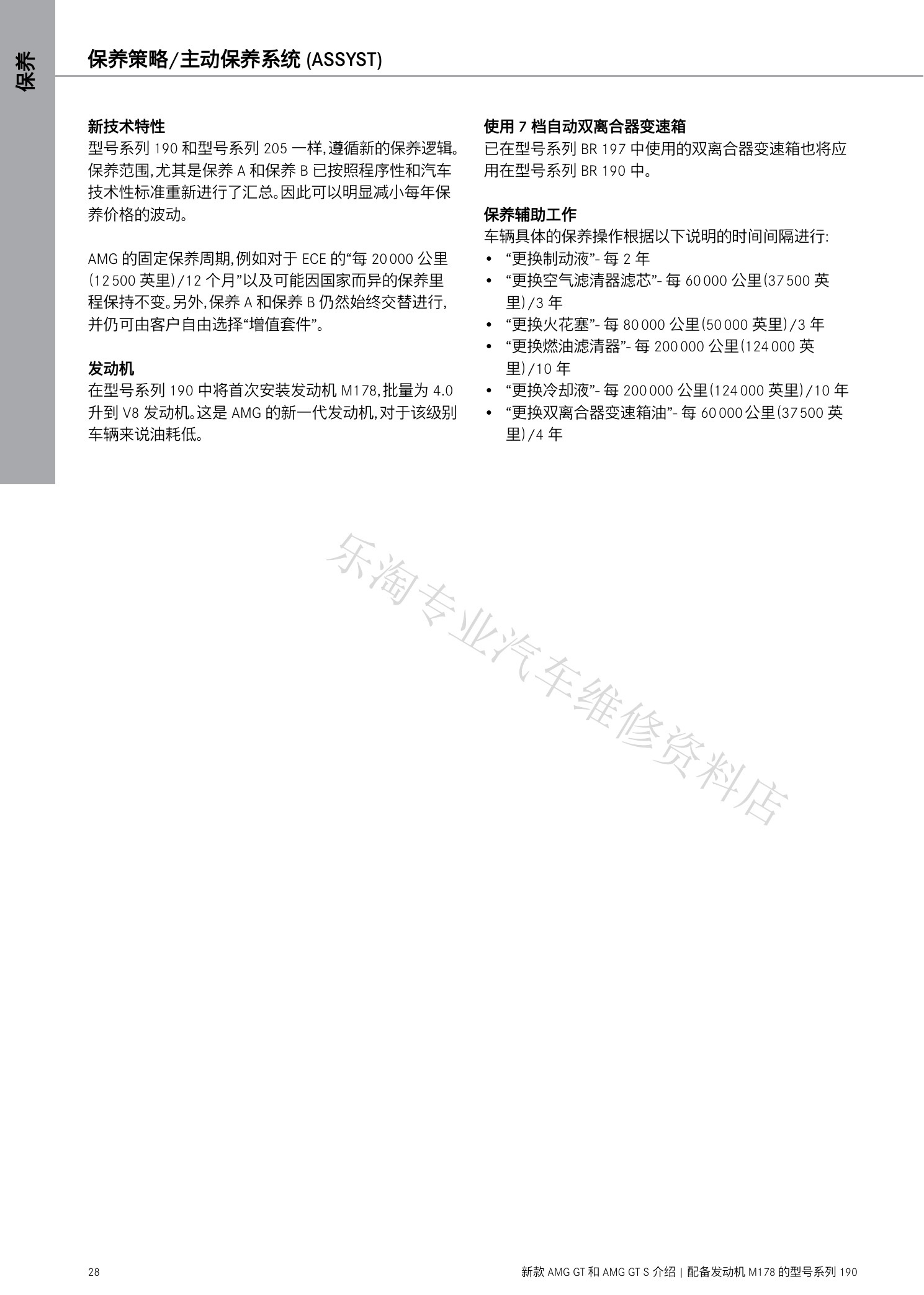

190系列AMG GT与M178维修介绍原第28页。

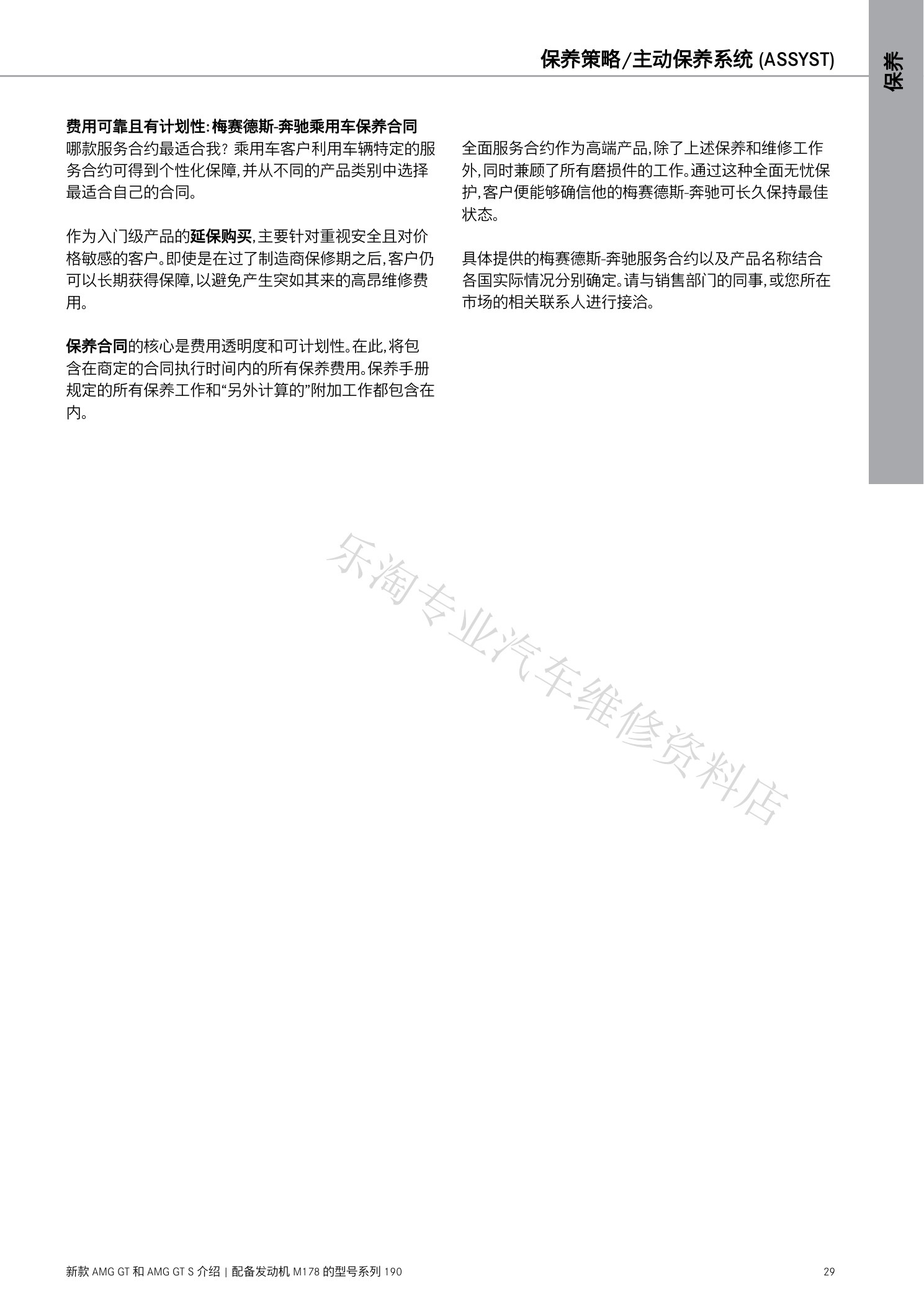

190系列AMG GT与M178维修介绍原第29页。

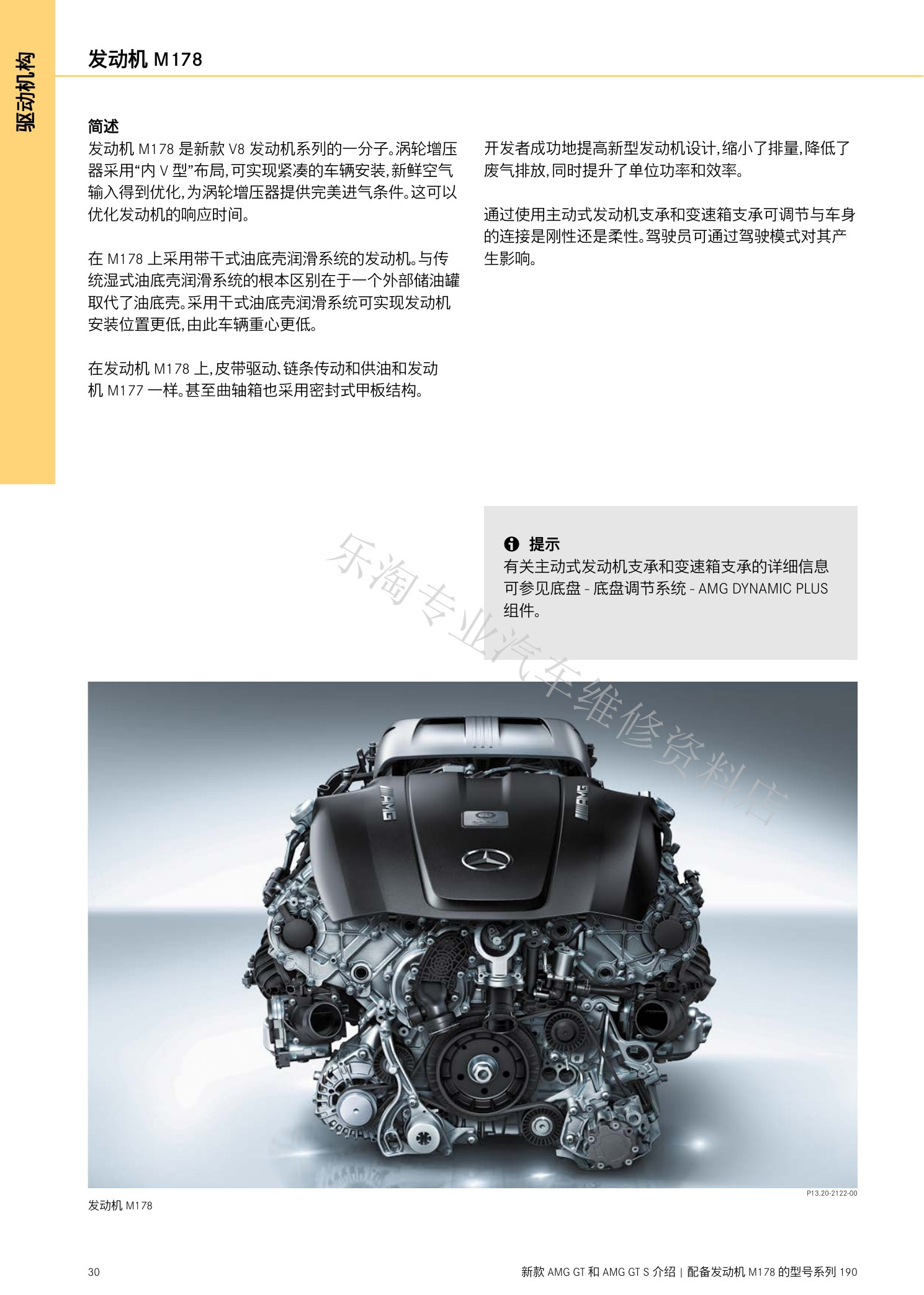

190系列AMG GT与M178维修介绍原第30页。

三、M178喷射、干式润滑与冷却

发动机章节介绍M178技术数据、喷射系统、独立储油罐式干式油底壳润滑、发动机冷却、排气和燃油系统。

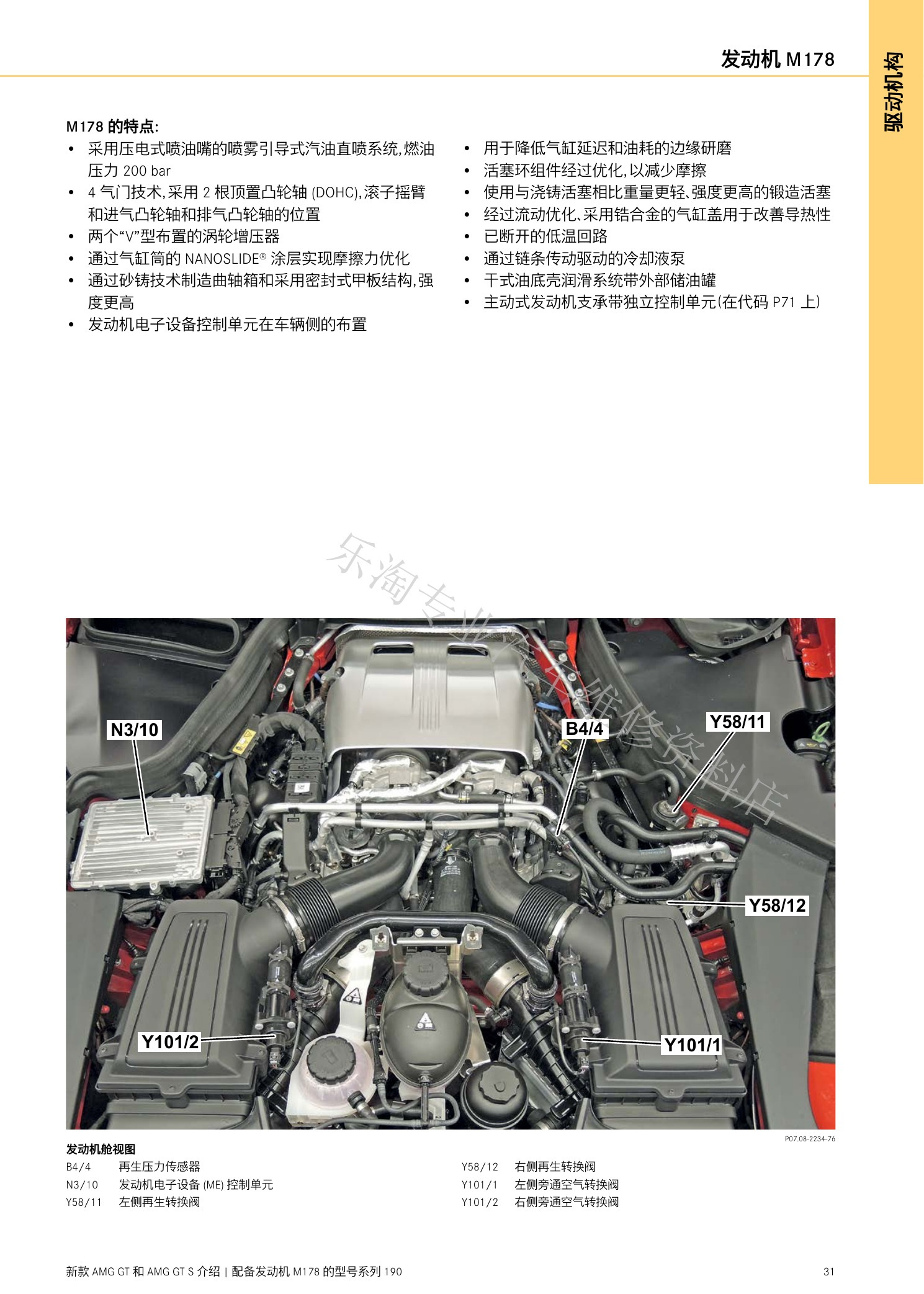

190系列AMG GT与M178维修介绍原第31页。
190系列AMG GT与M178维修介绍原第32页。

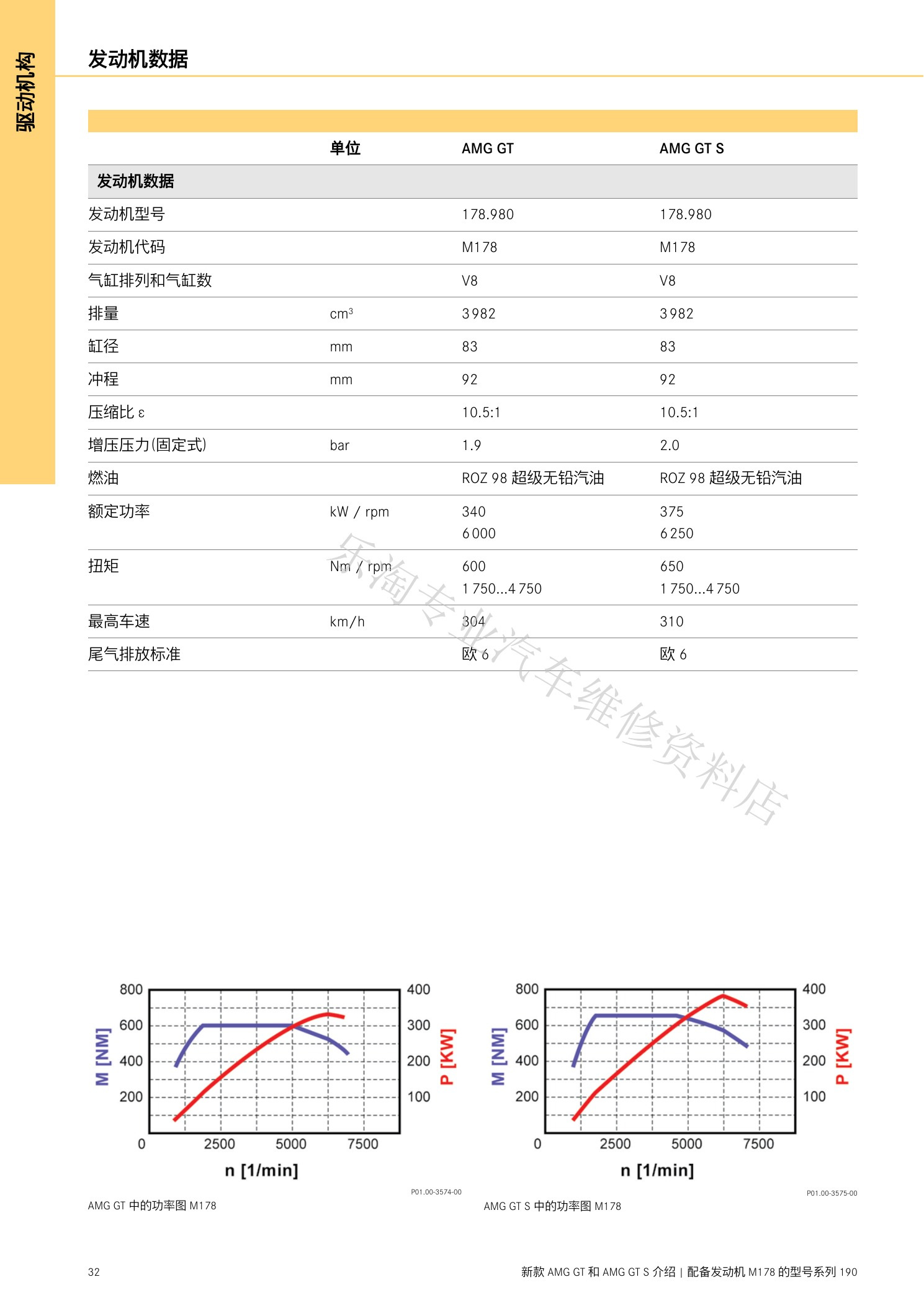

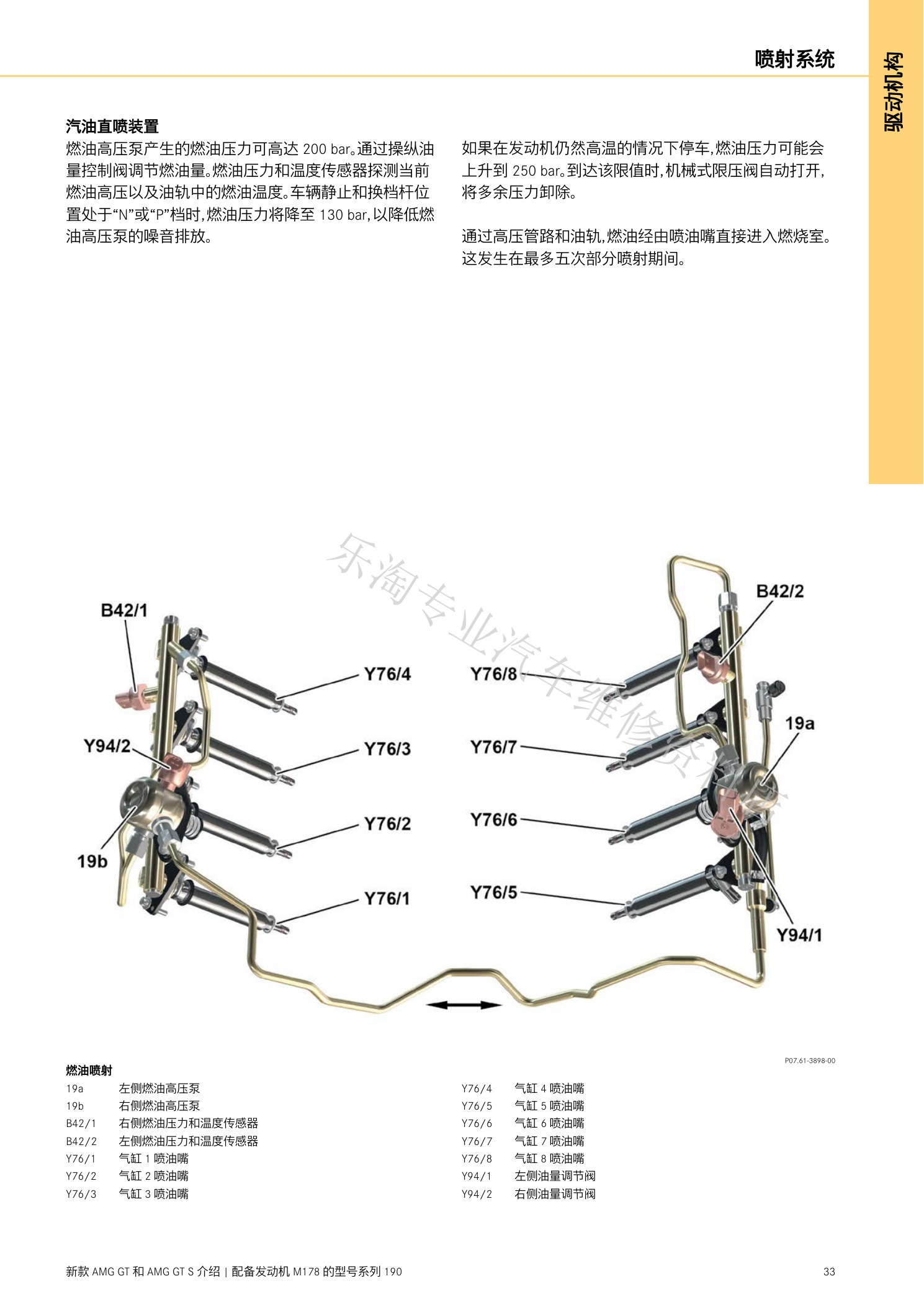

190系列AMG GT与M178维修介绍原第33页。
190系列AMG GT与M178维修介绍原第34页。
190系列AMG GT与M178维修介绍原第35页。

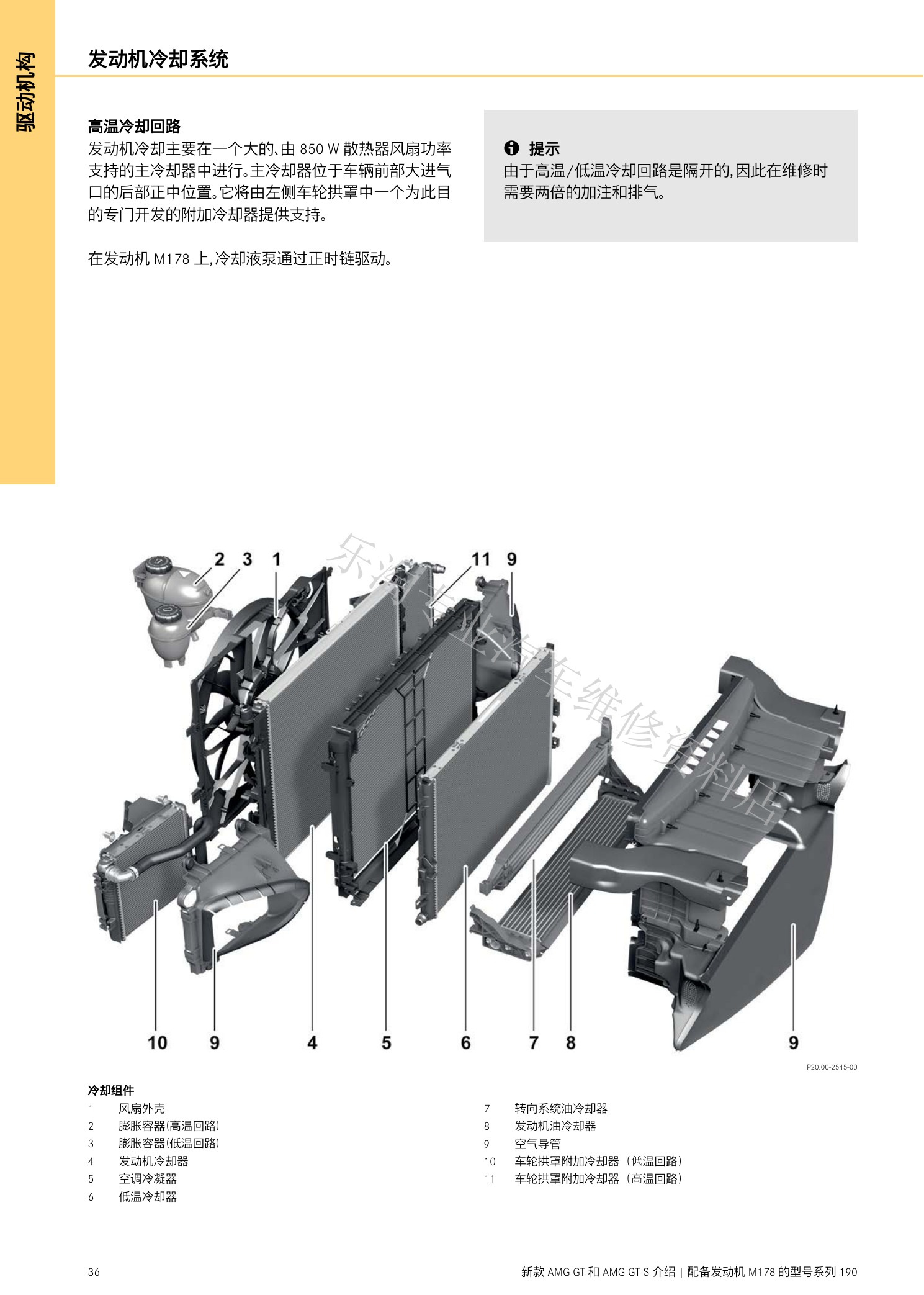

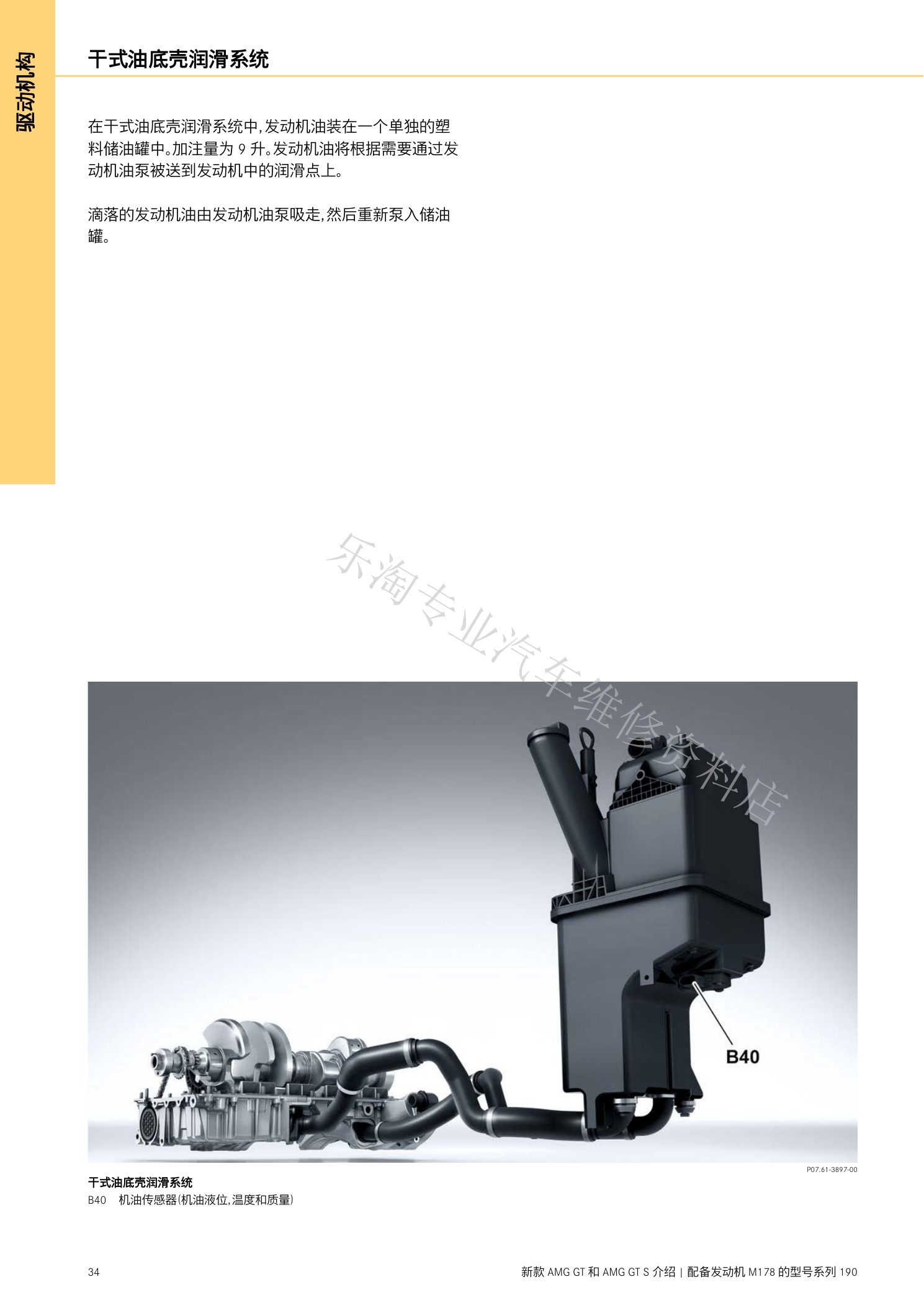

190系列AMG GT与M178维修介绍原第36页。

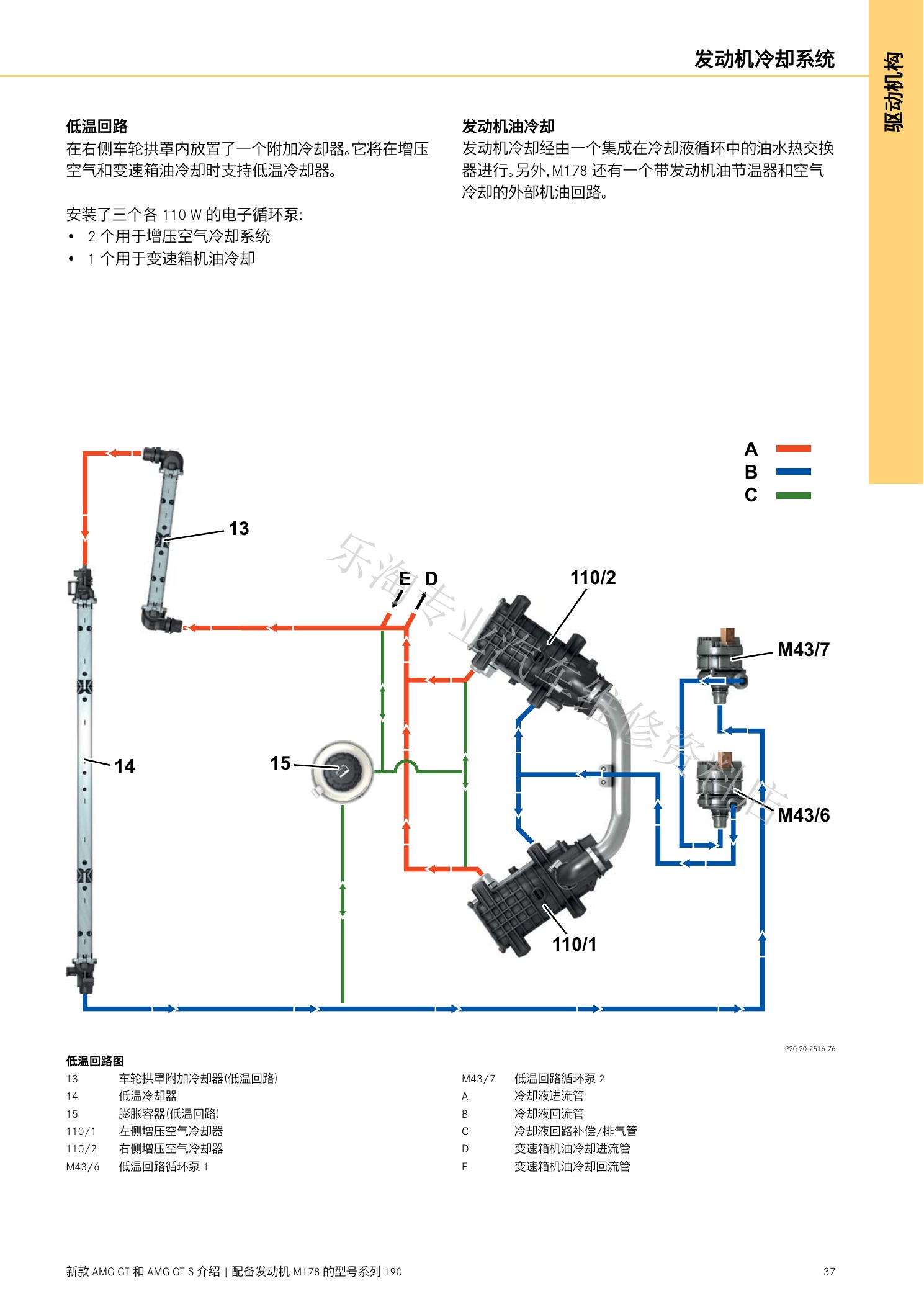

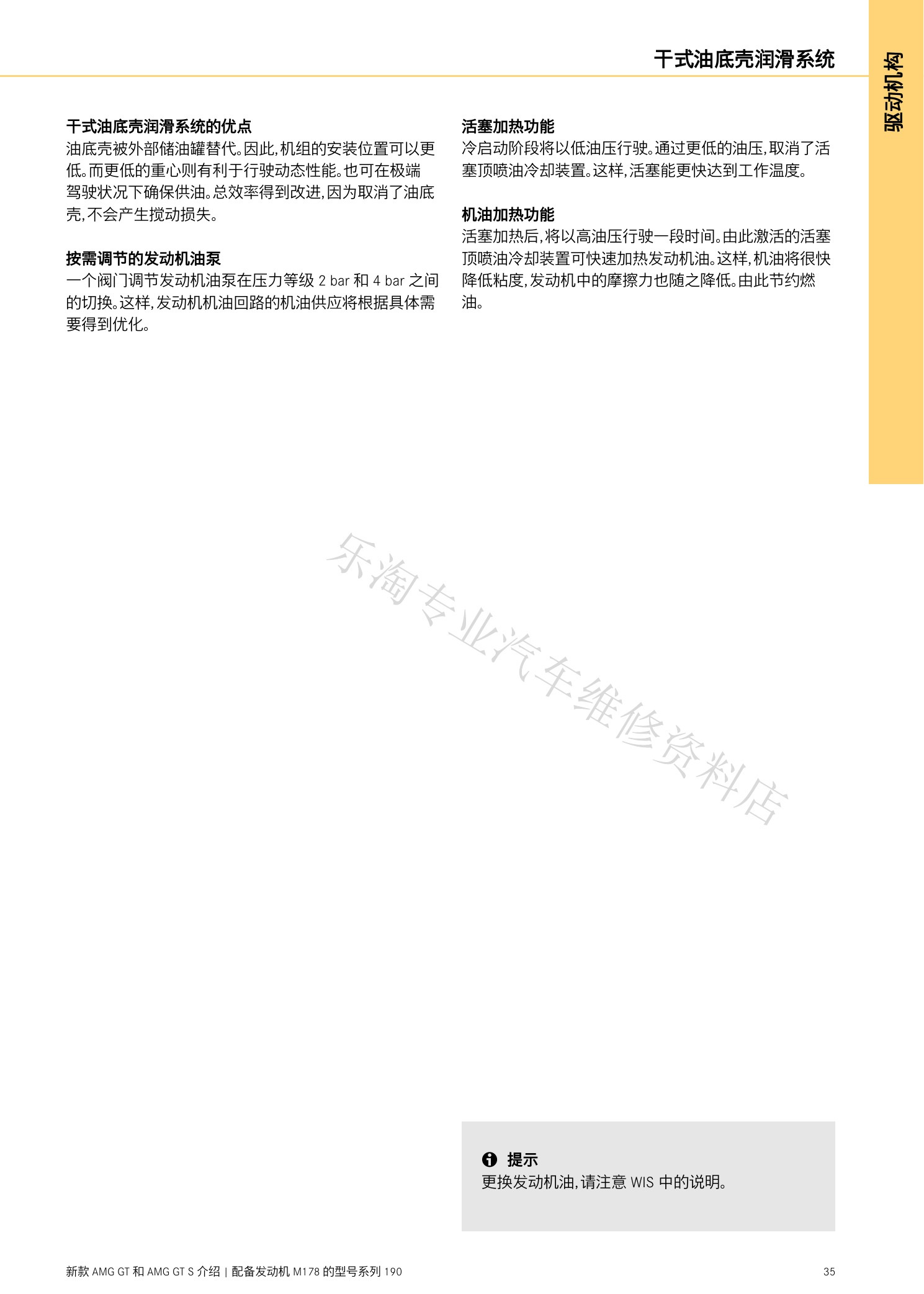

190系列AMG GT与M178维修介绍原第37页。
190系列AMG GT与M178维修介绍原第38页。
190系列AMG GT与M178维修介绍原第39页。

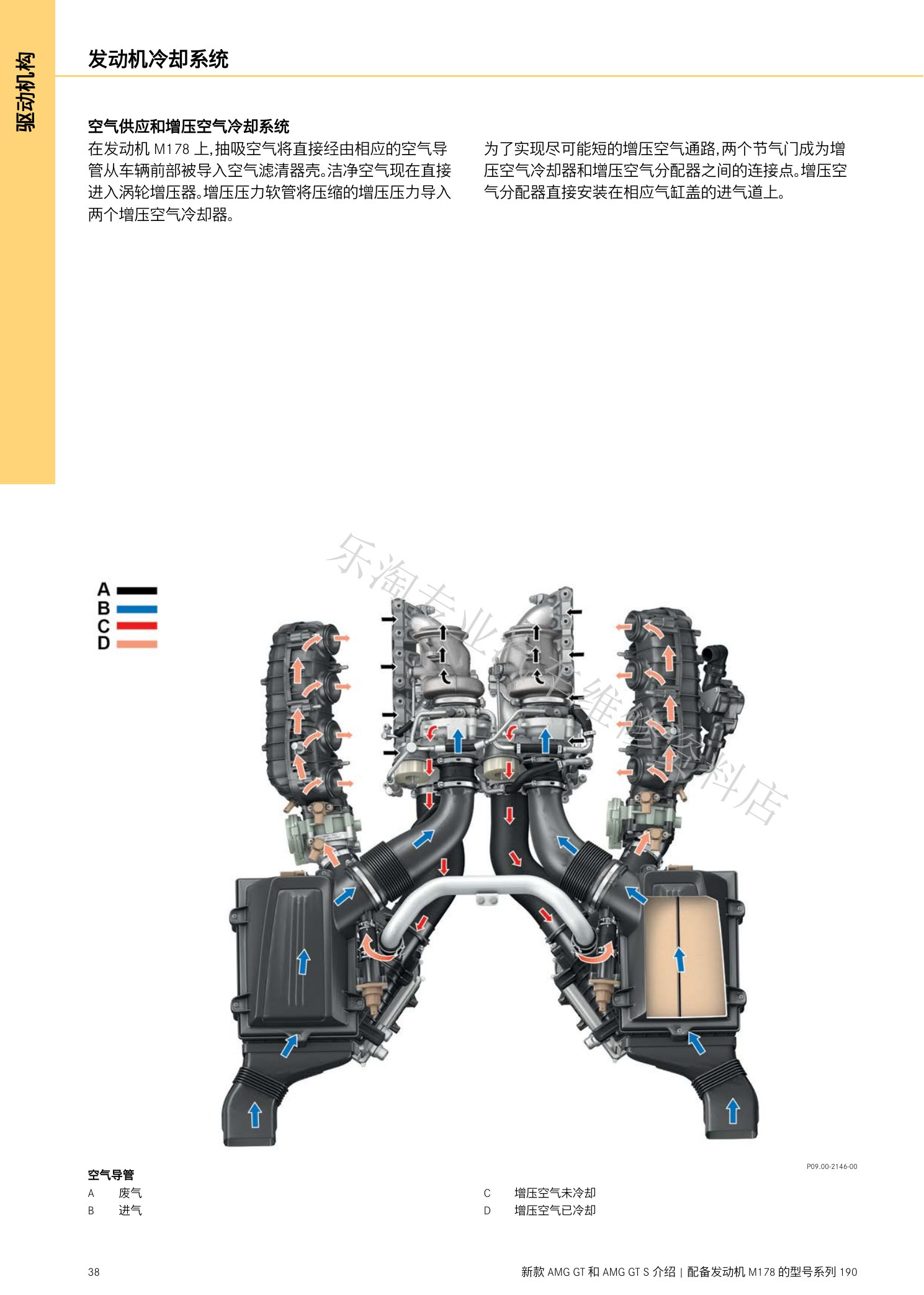

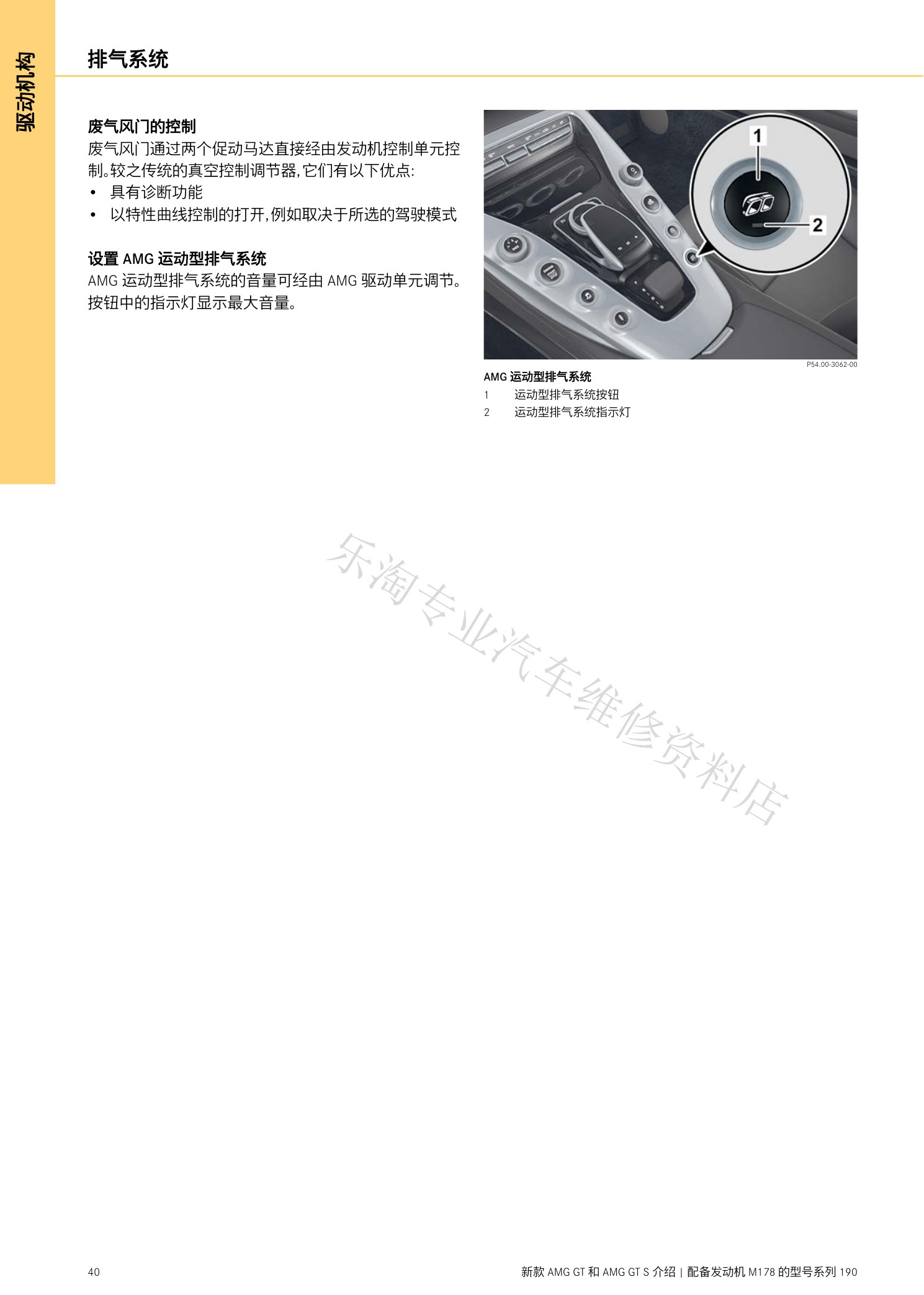

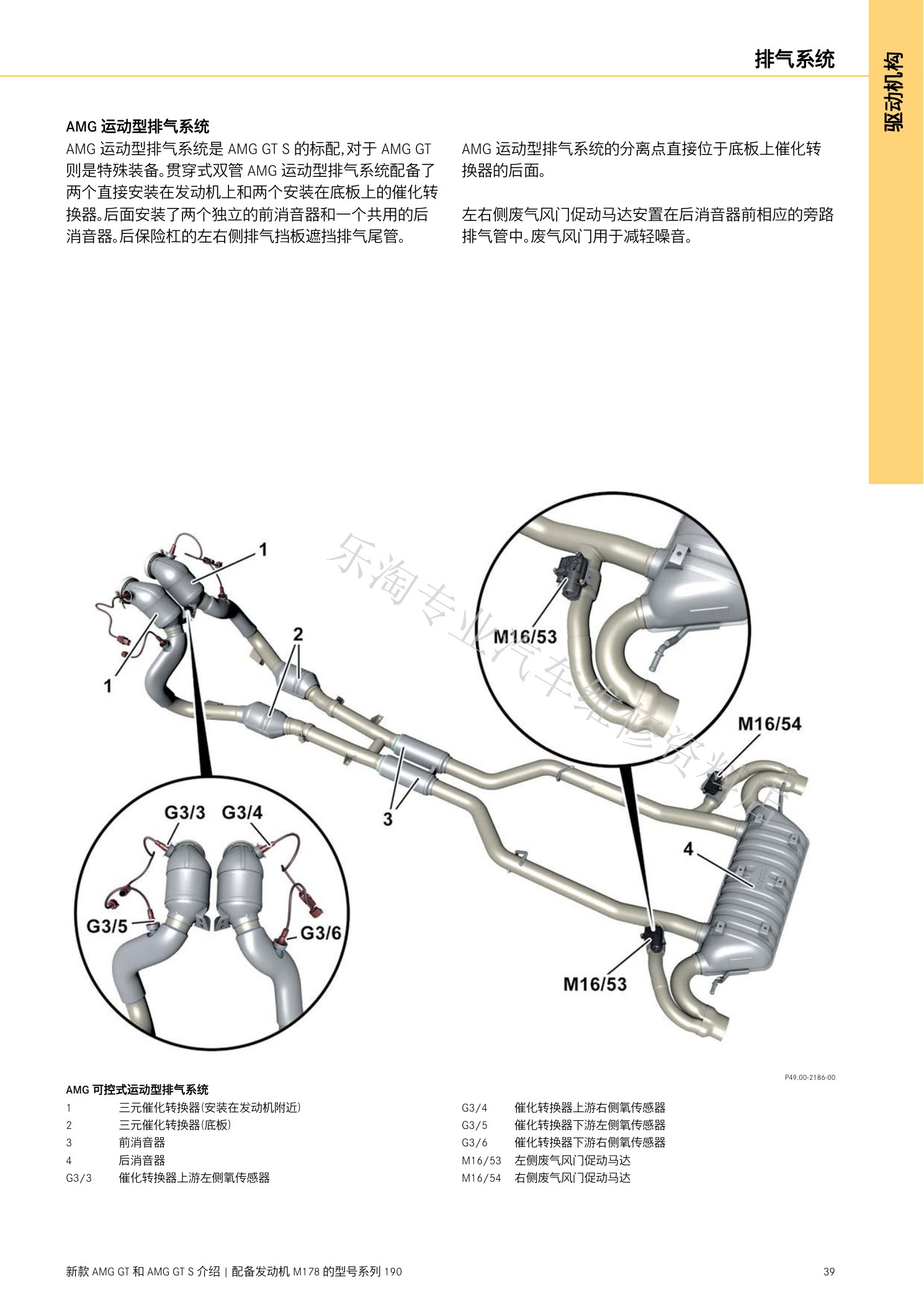

190系列AMG GT与M178维修介绍原第40页。

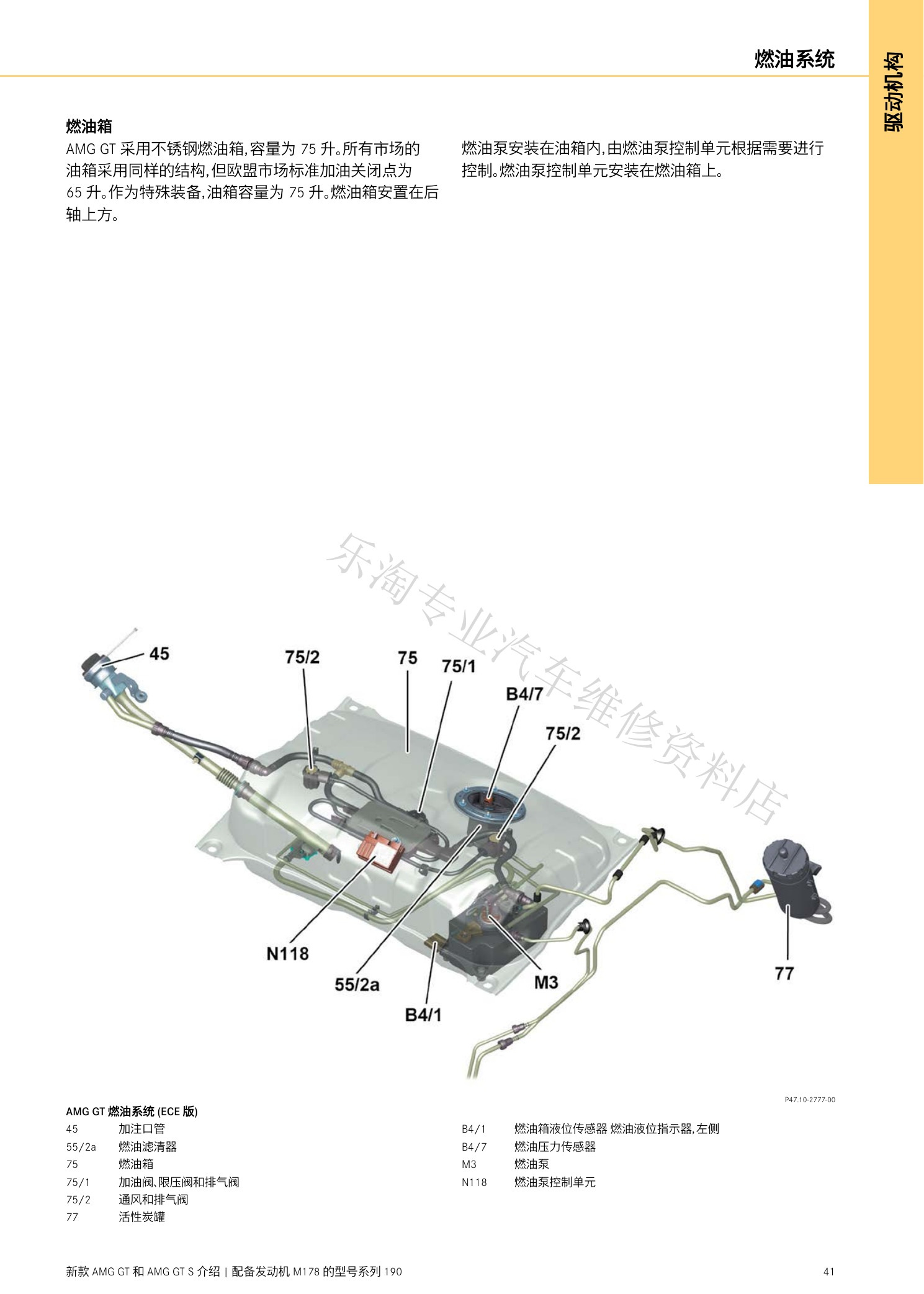

190系列AMG GT与M178维修介绍原第41页。
190系列AMG GT与M178维修介绍原第42页。

四、AMG底盘、DCT与差速锁

底盘和变速箱章节涵盖转向、悬架、底盘调节、制动、轮胎、AMG SPEEDSHIFT DCT 7速运动型变速箱、电子差速锁和变速箱油冷却。

190系列AMG GT与M178维修介绍原第43页。
190系列AMG GT与M178维修介绍原第44页。

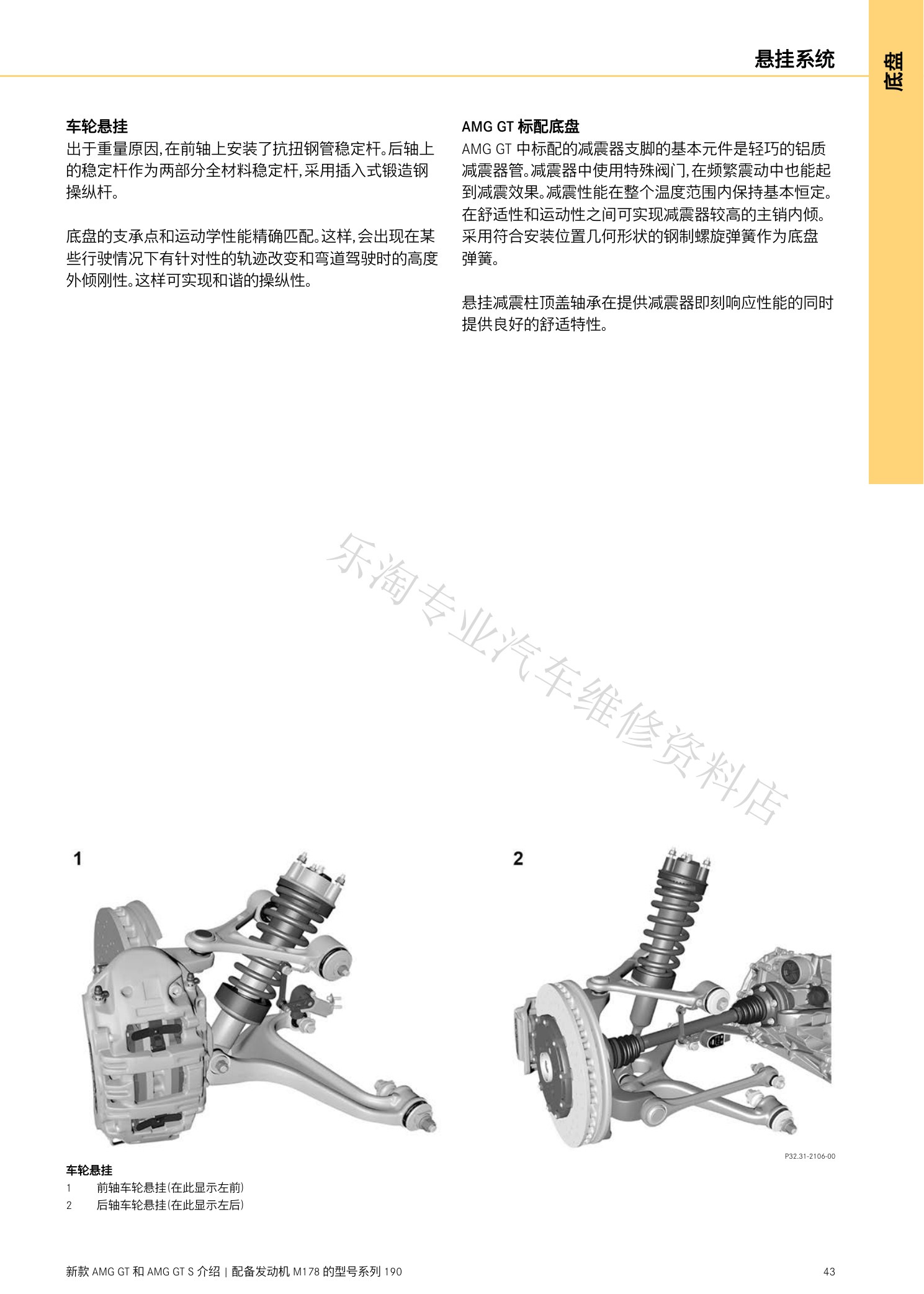

190系列AMG GT与M178维修介绍原第45页。
190系列AMG GT与M178维修介绍原第46页。

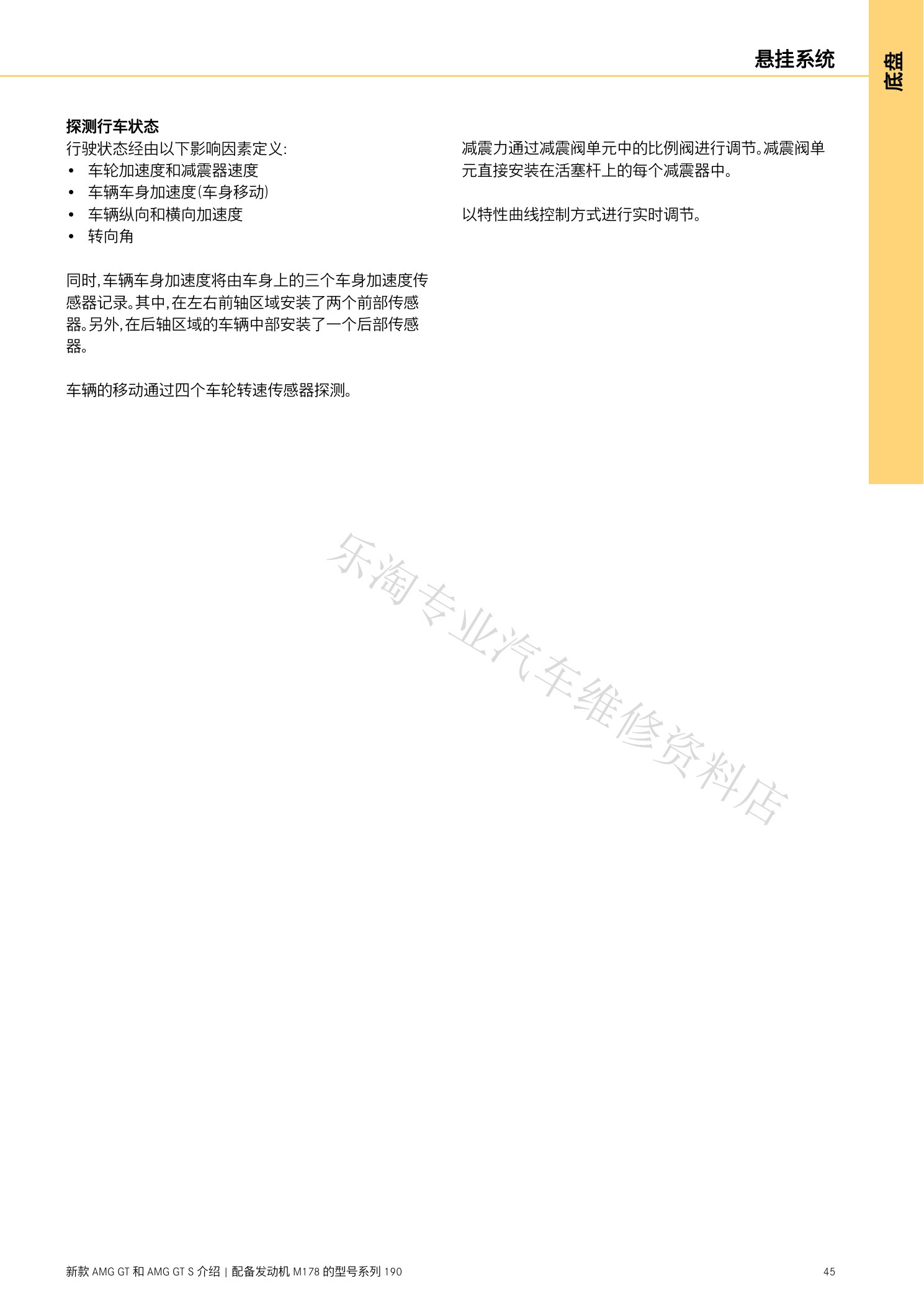

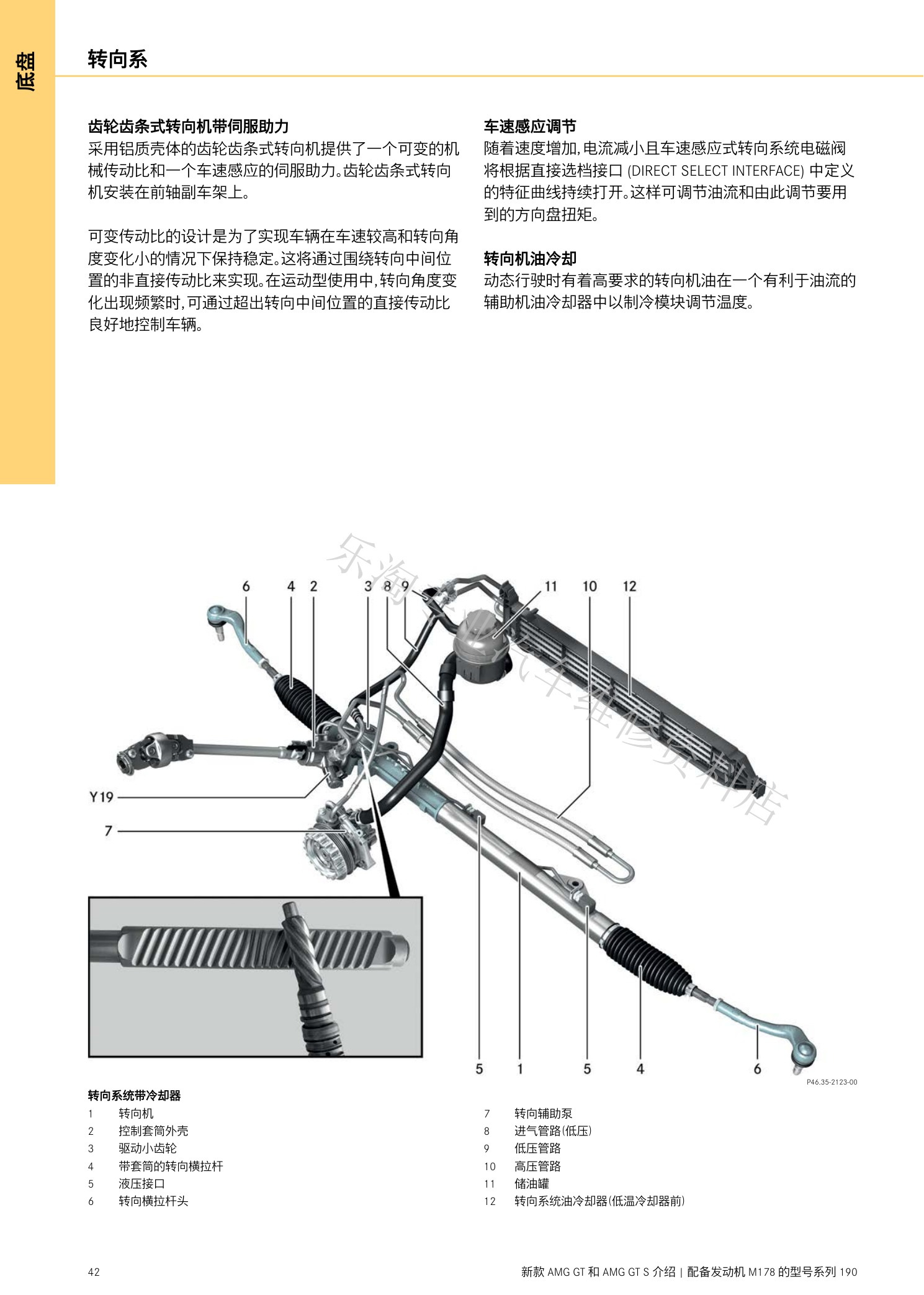

190系列AMG GT与M178维修介绍原第47页。

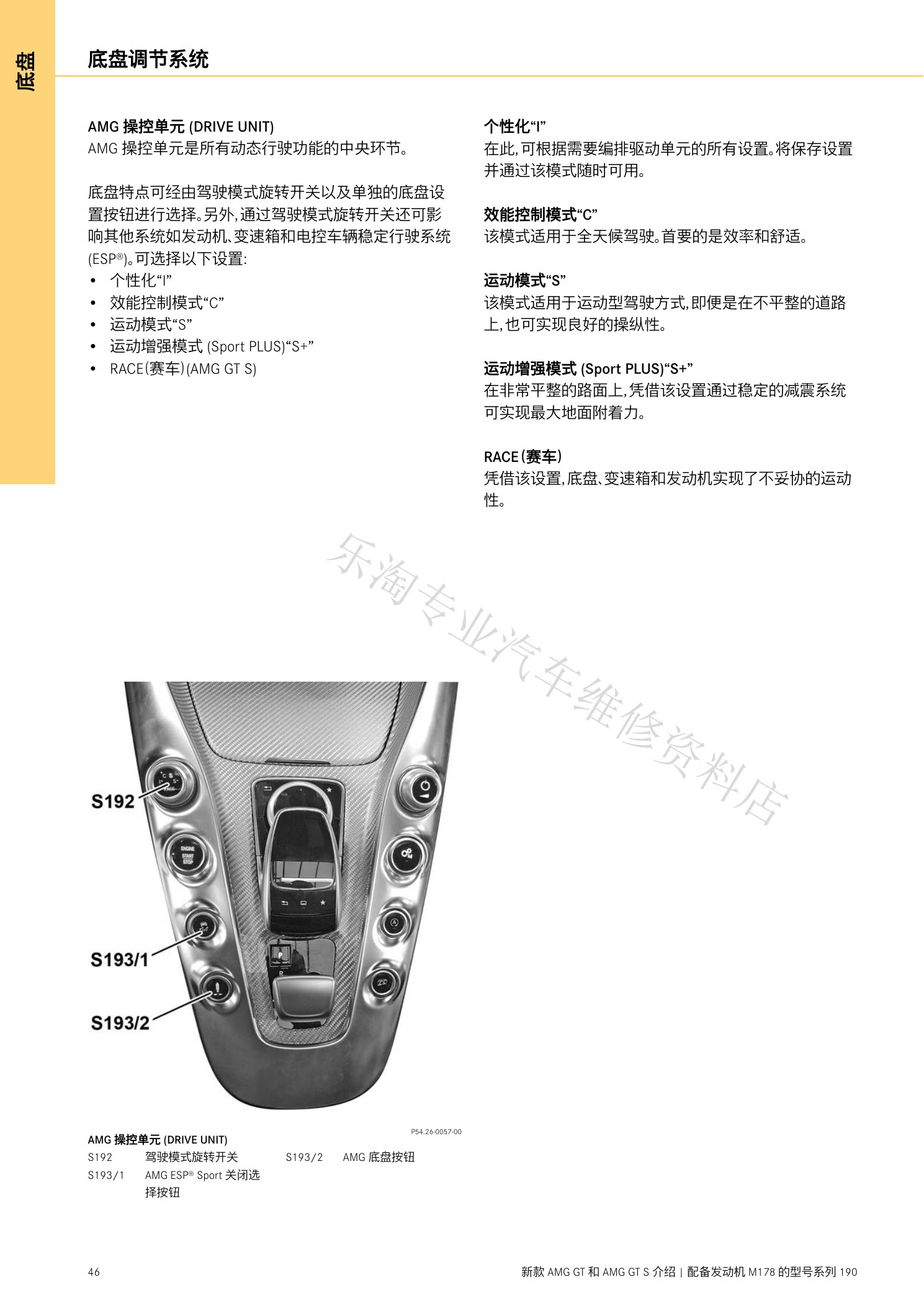

190系列AMG GT与M178维修介绍原第48页。

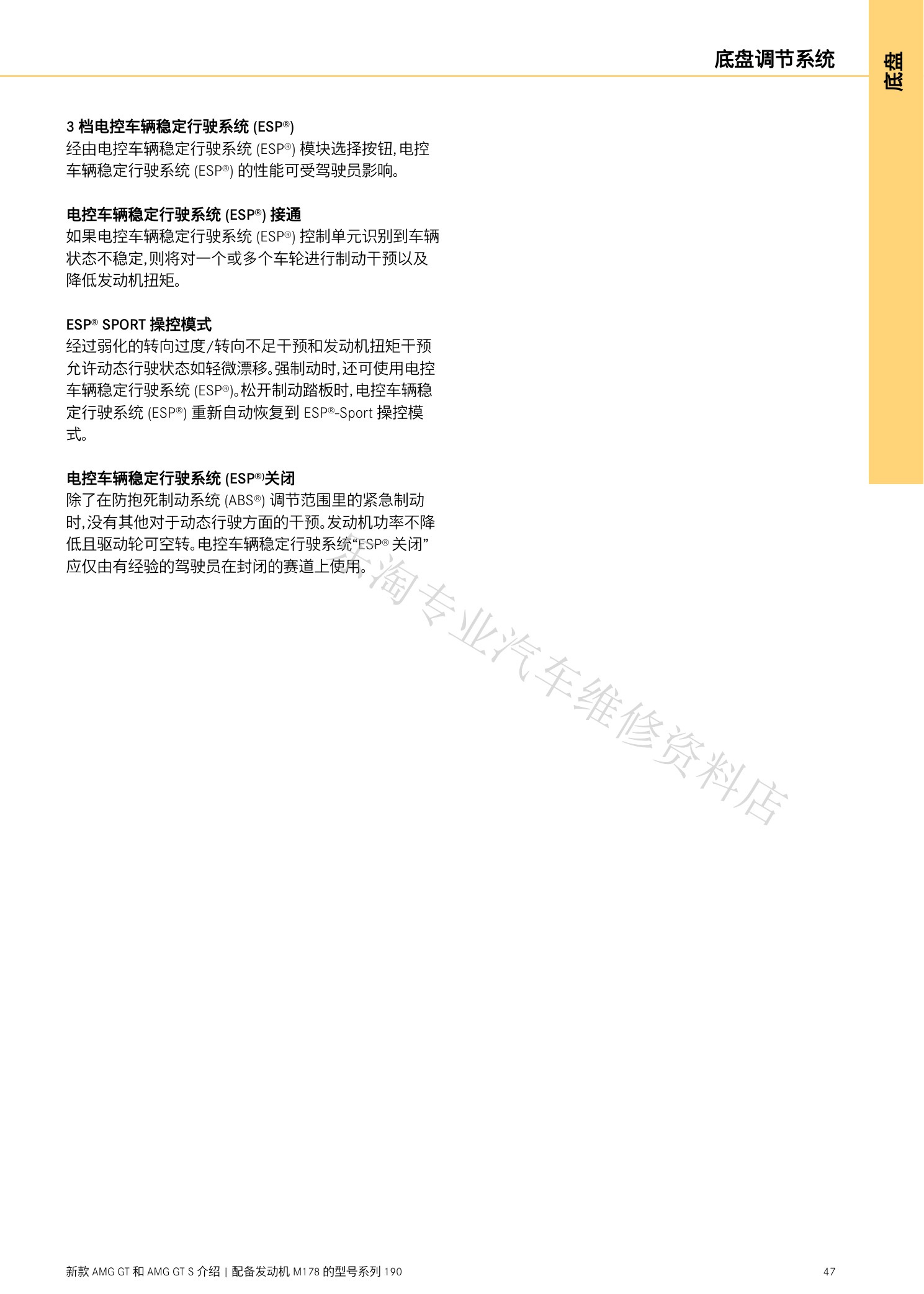

190系列AMG GT与M178维修介绍原第49页。

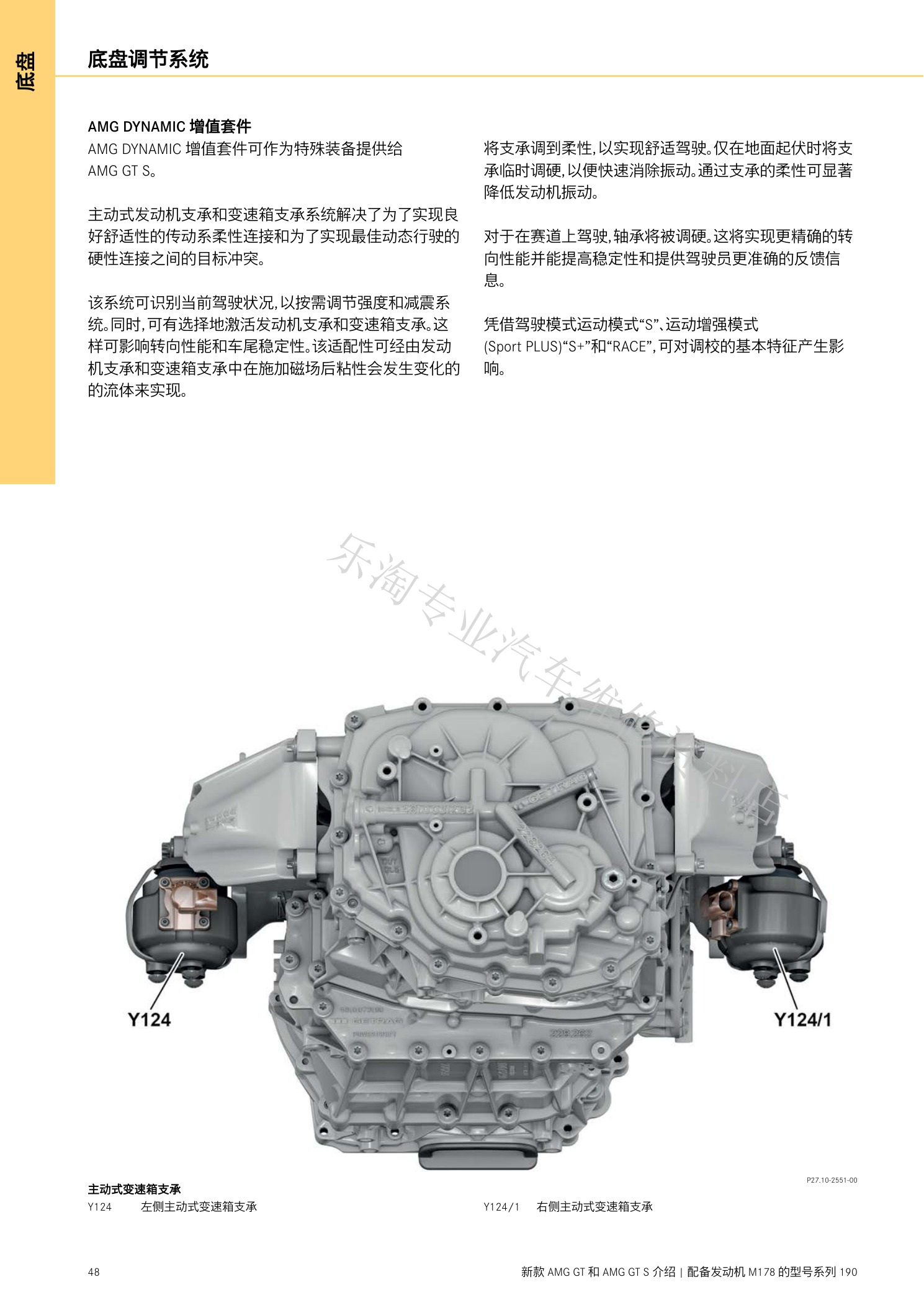

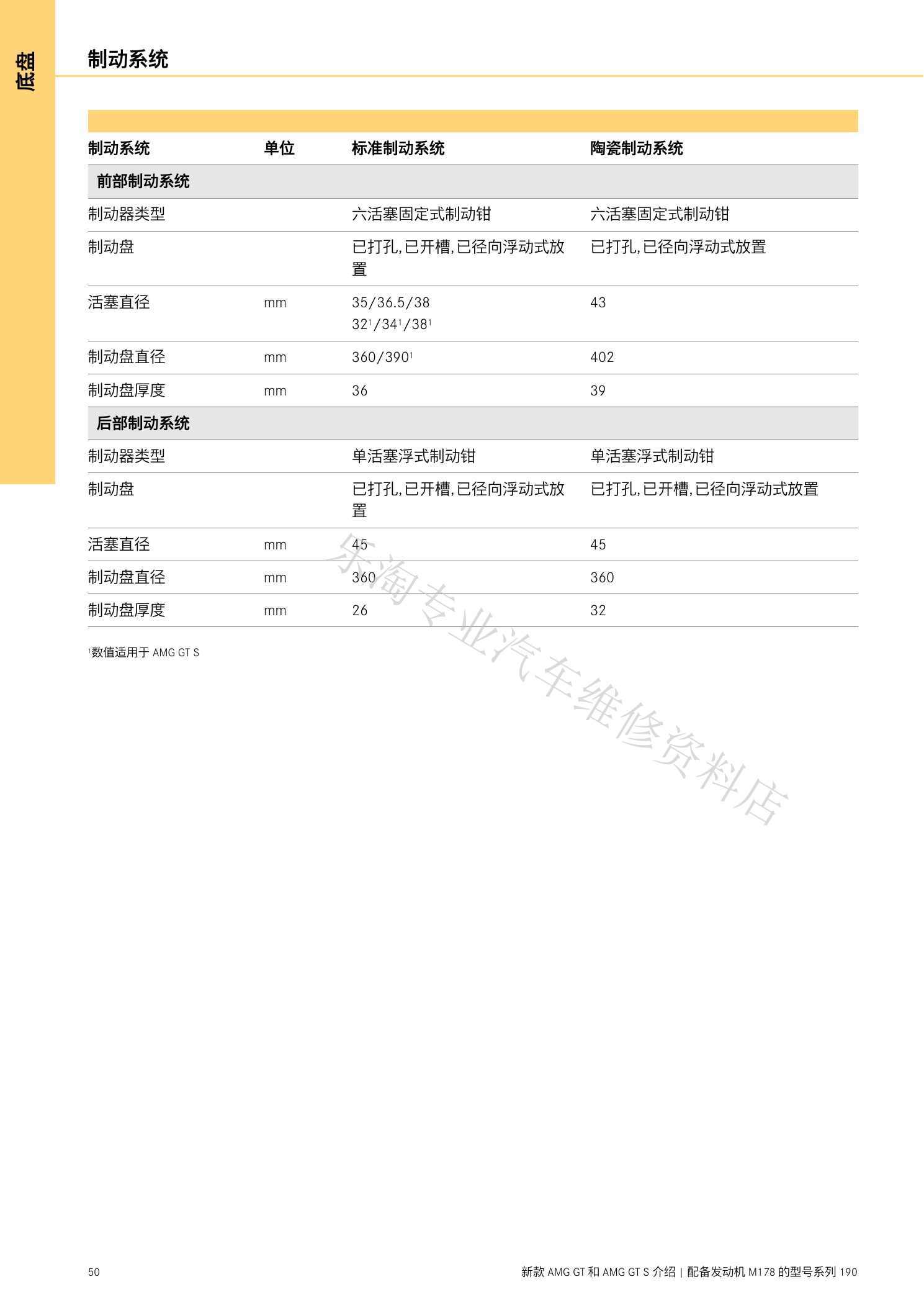

190系列AMG GT与M178维修介绍原第50页。

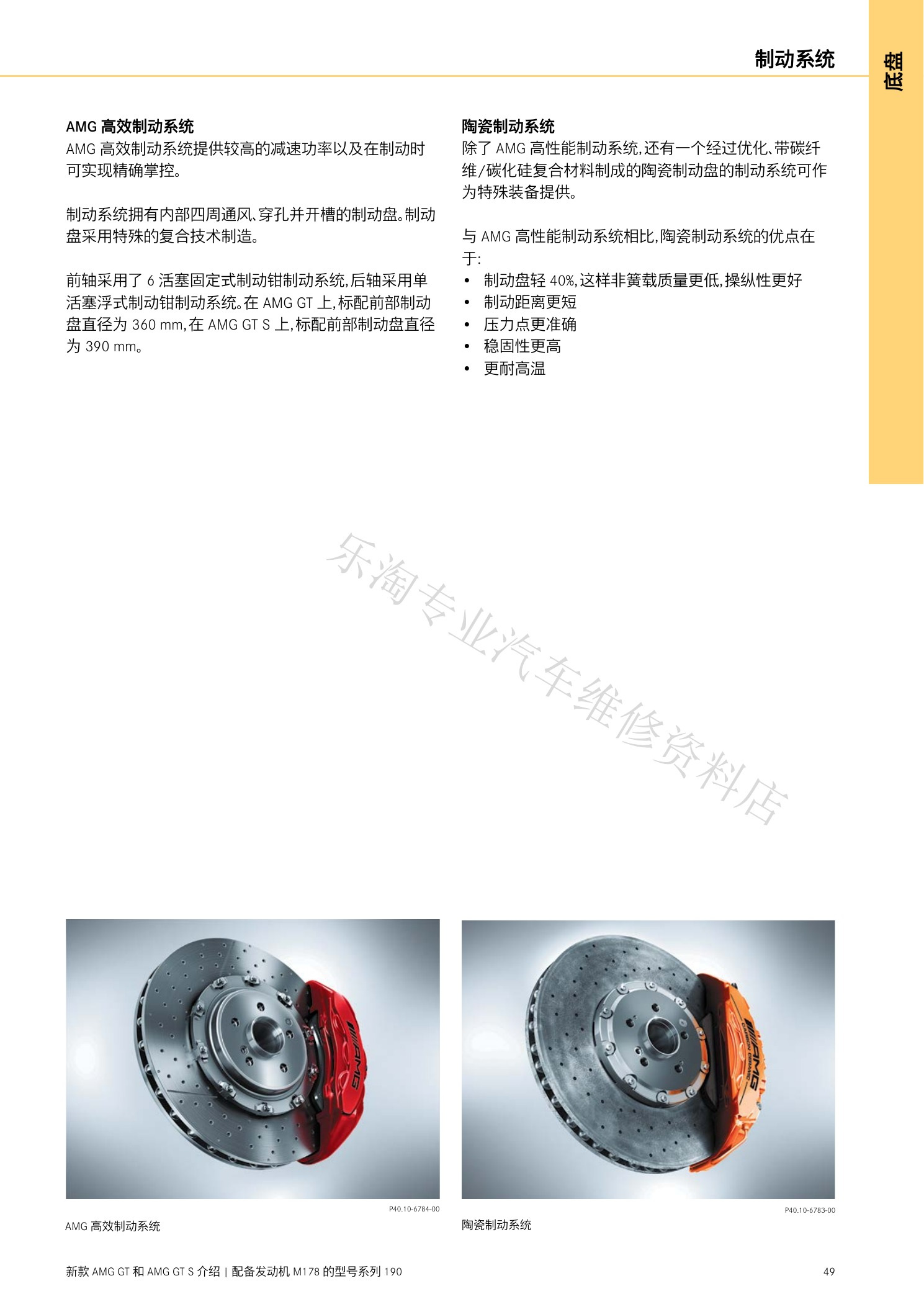

190系列AMG GT与M178维修介绍原第51页。

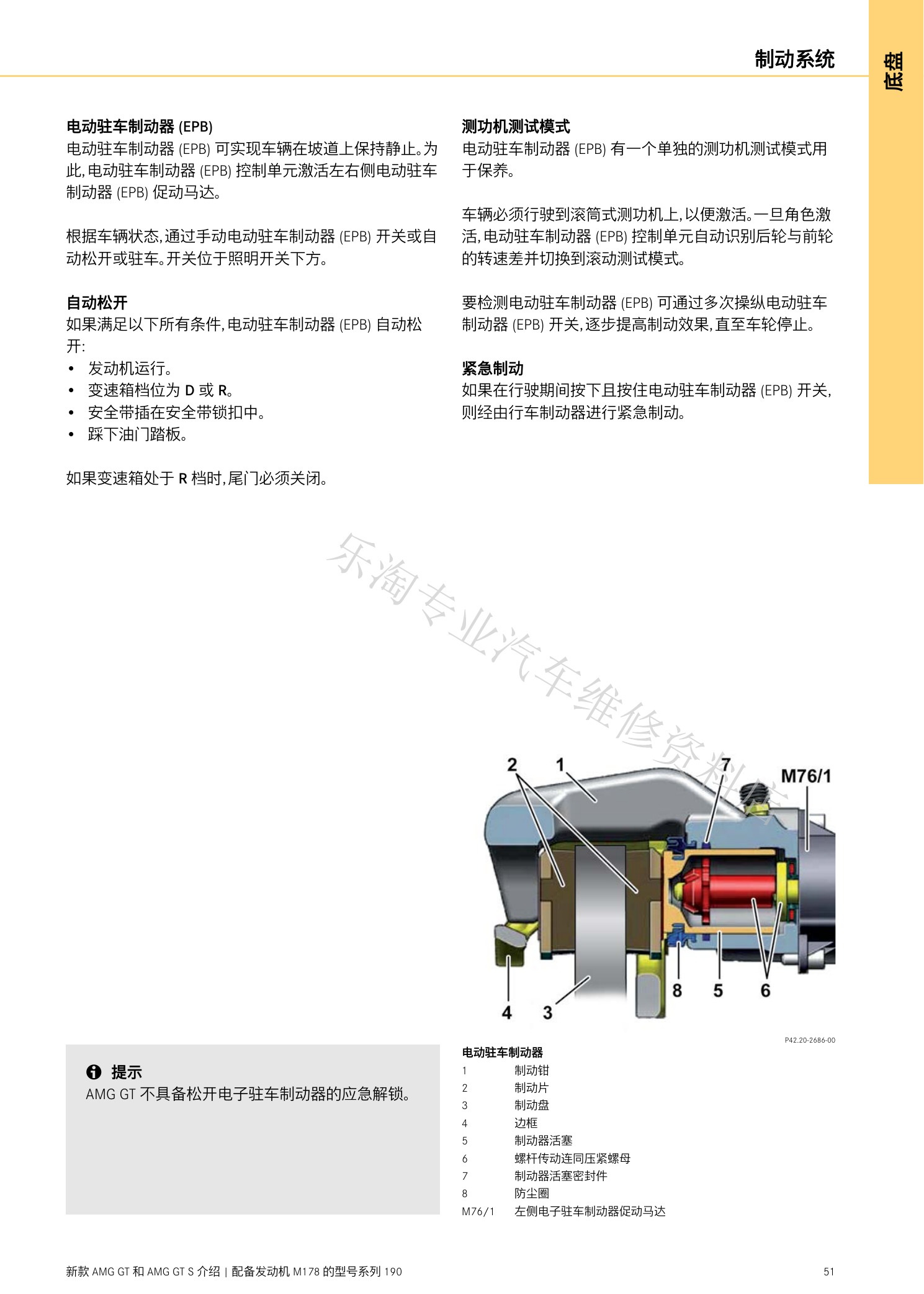

190系列AMG GT与M178维修介绍原第52页。

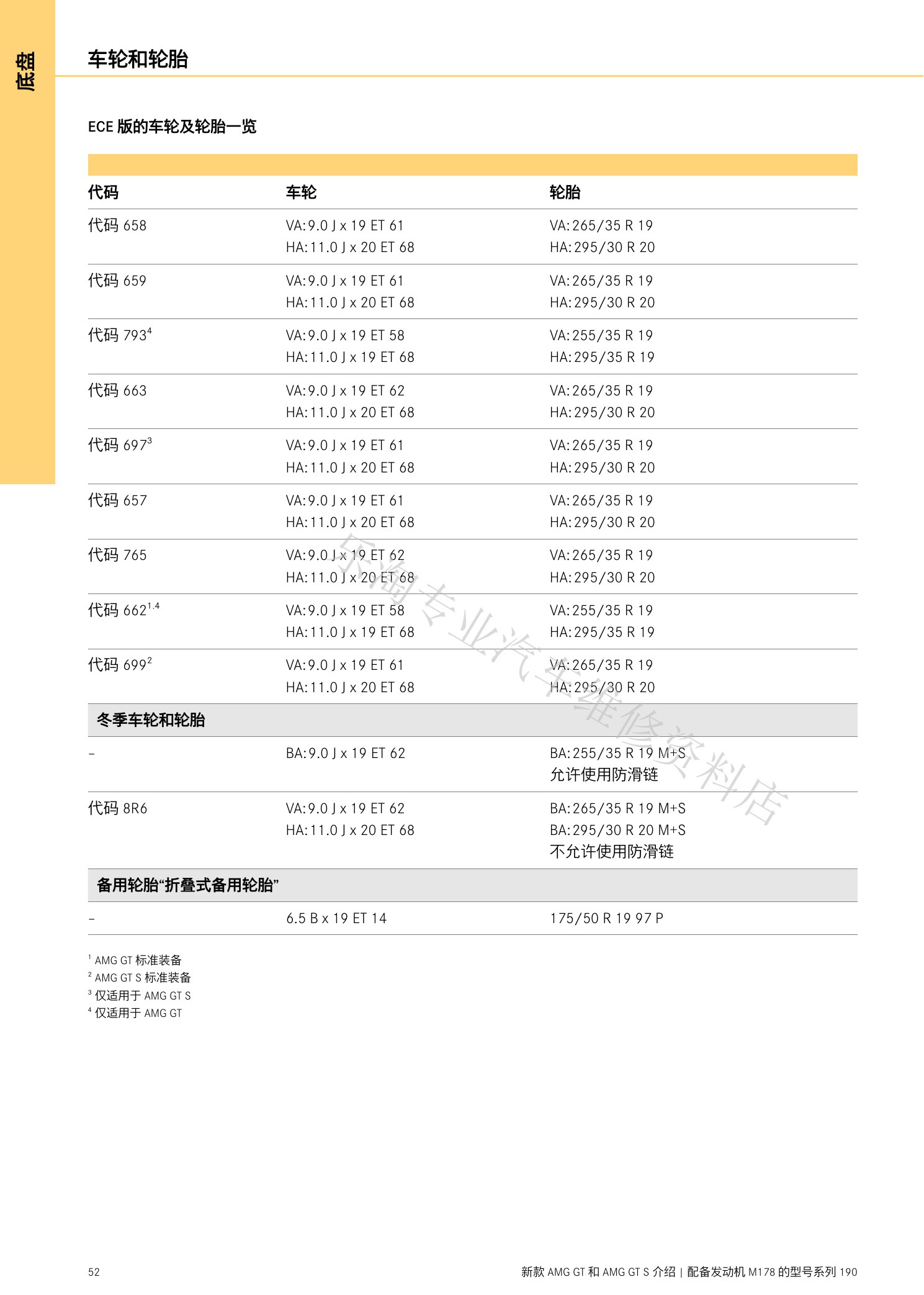

190系列AMG GT与M178维修介绍原第53页。

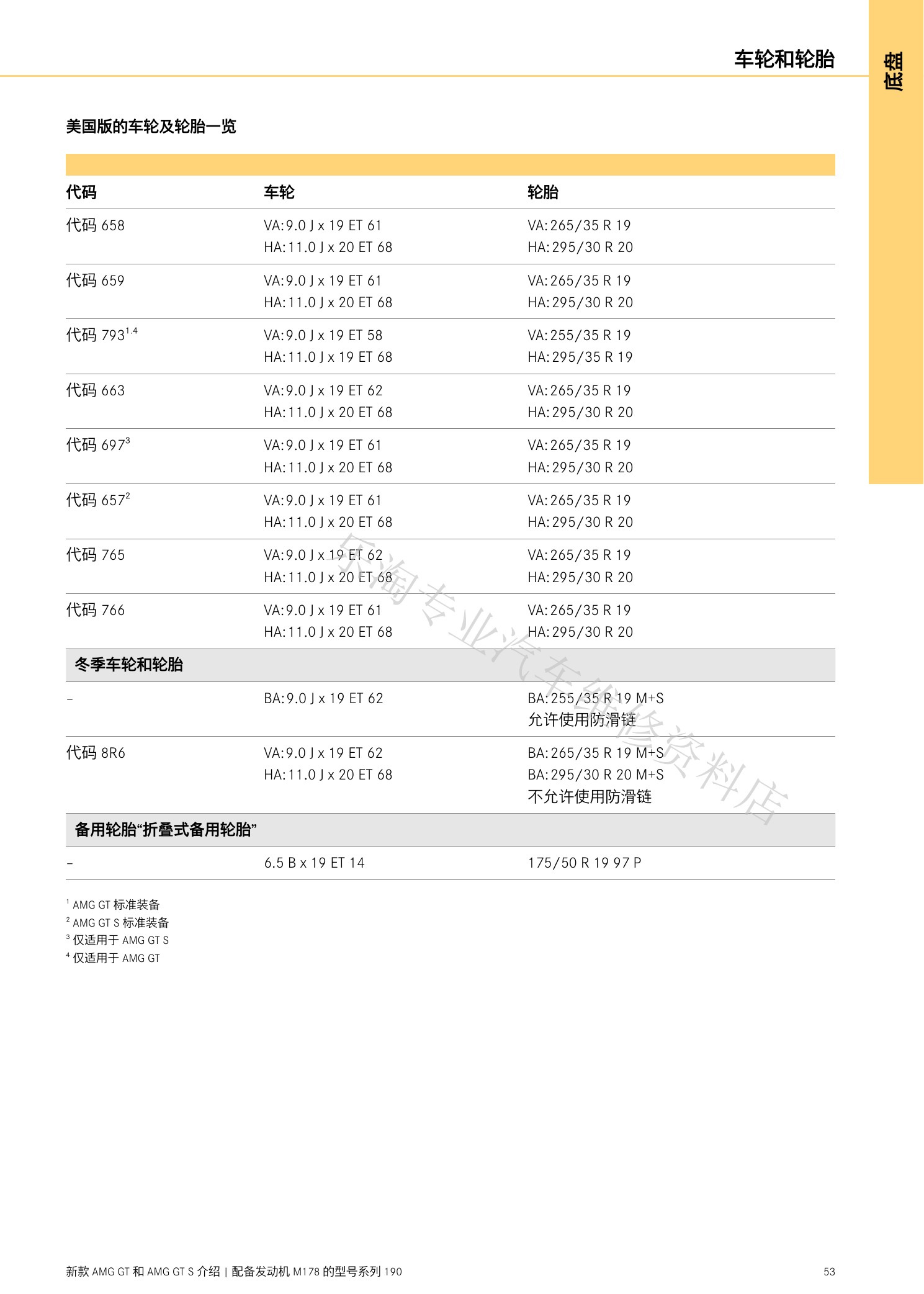

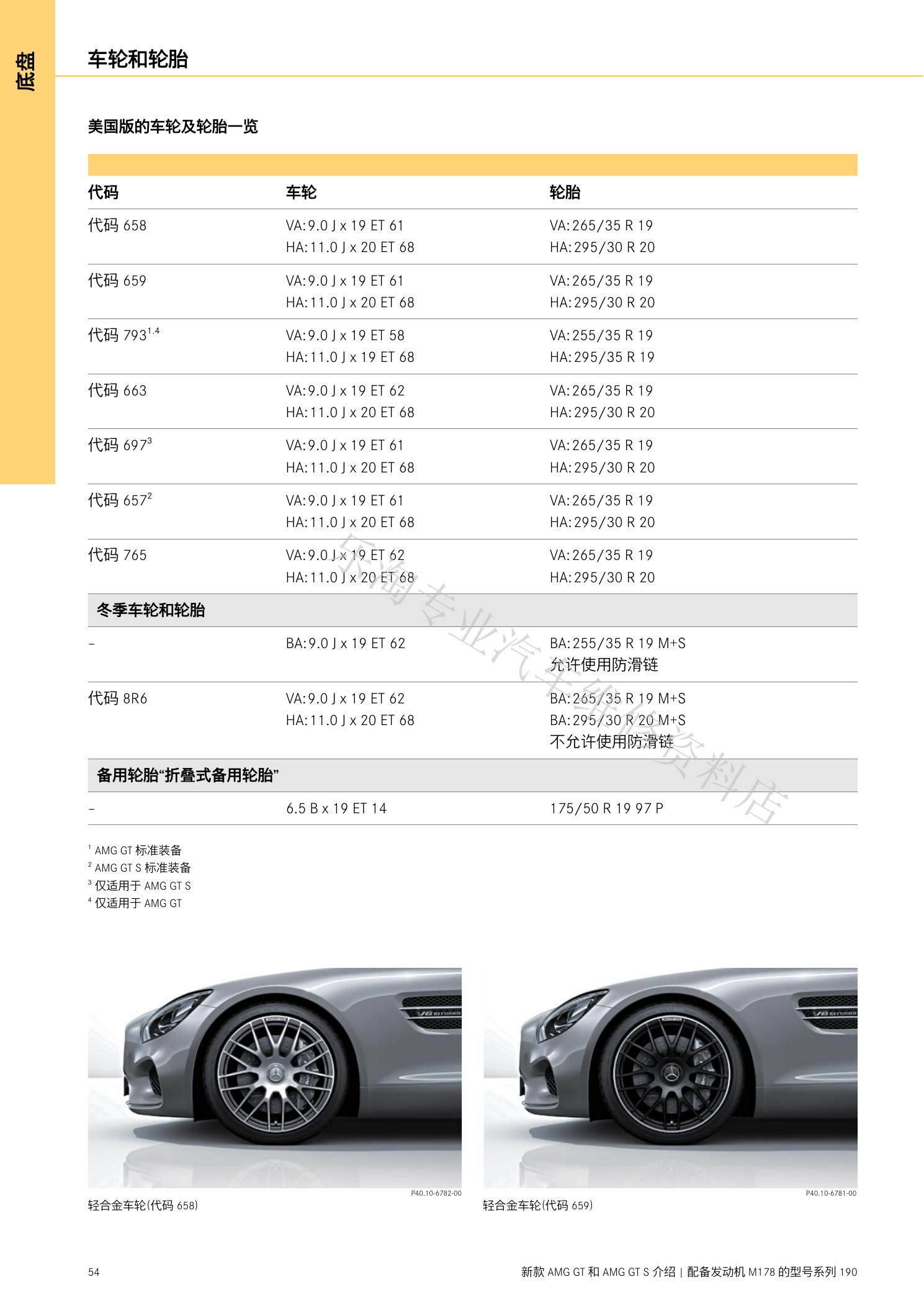

190系列AMG GT与M178维修介绍原第54页。
190系列AMG GT与M178维修介绍原第55页。

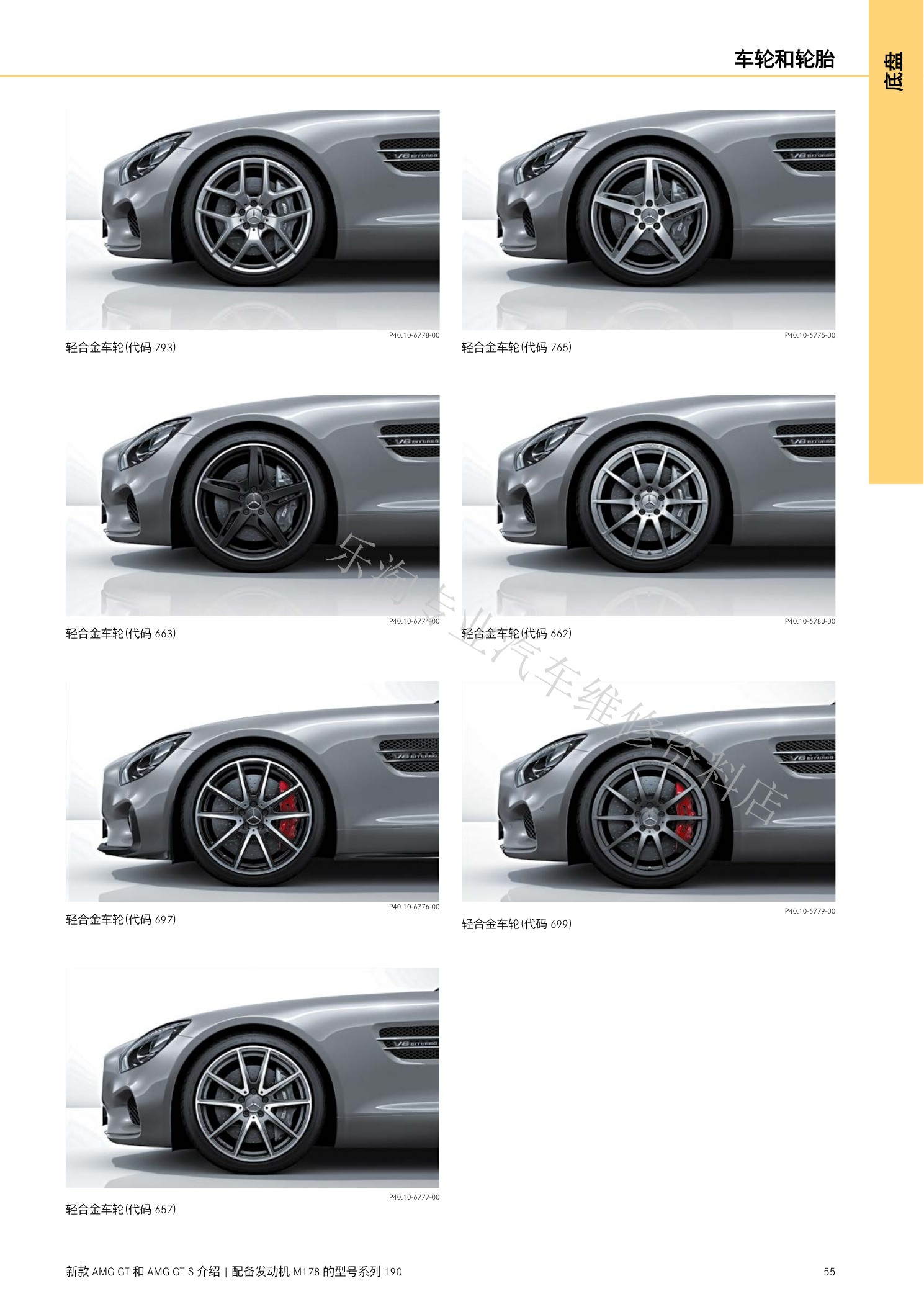

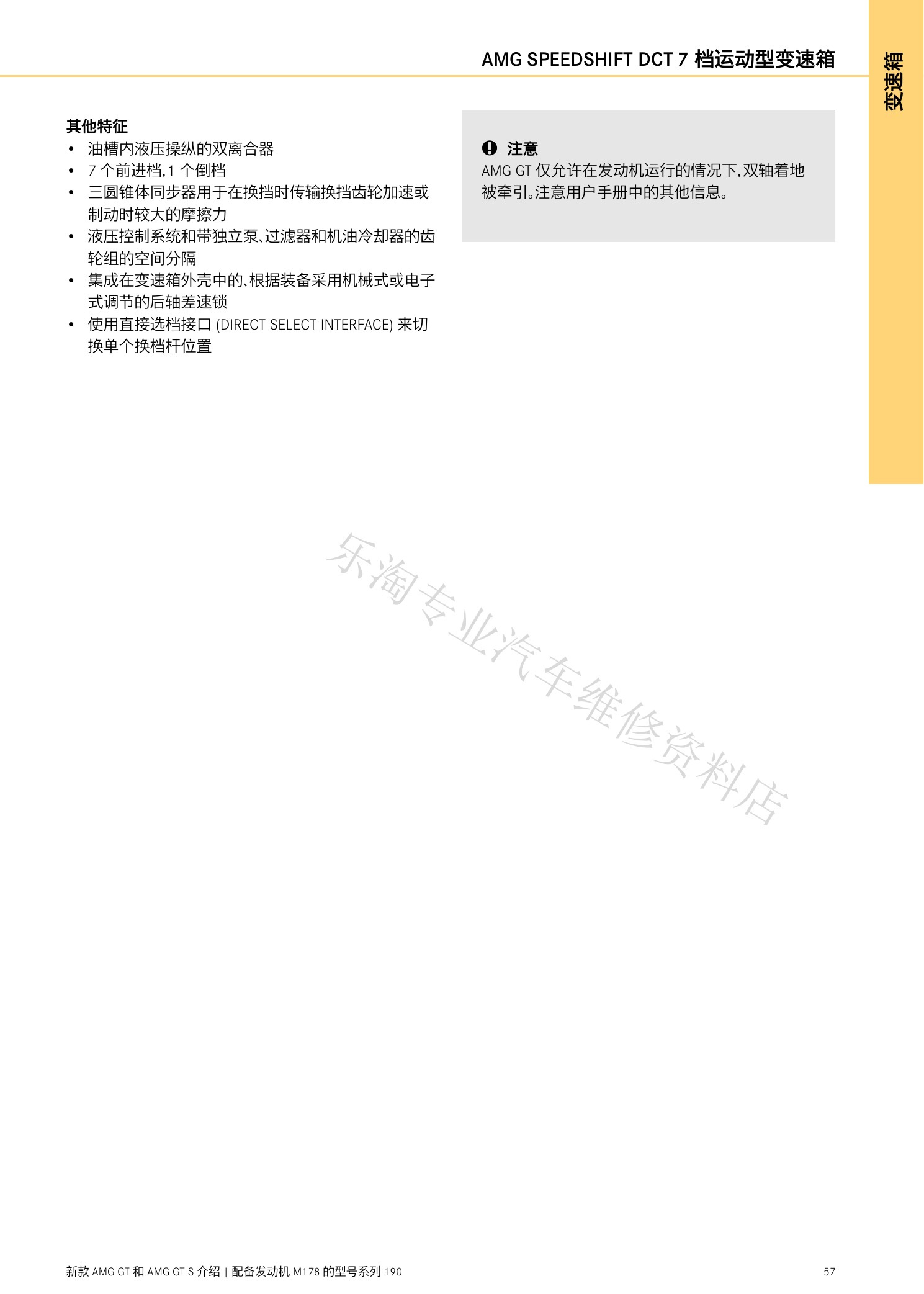

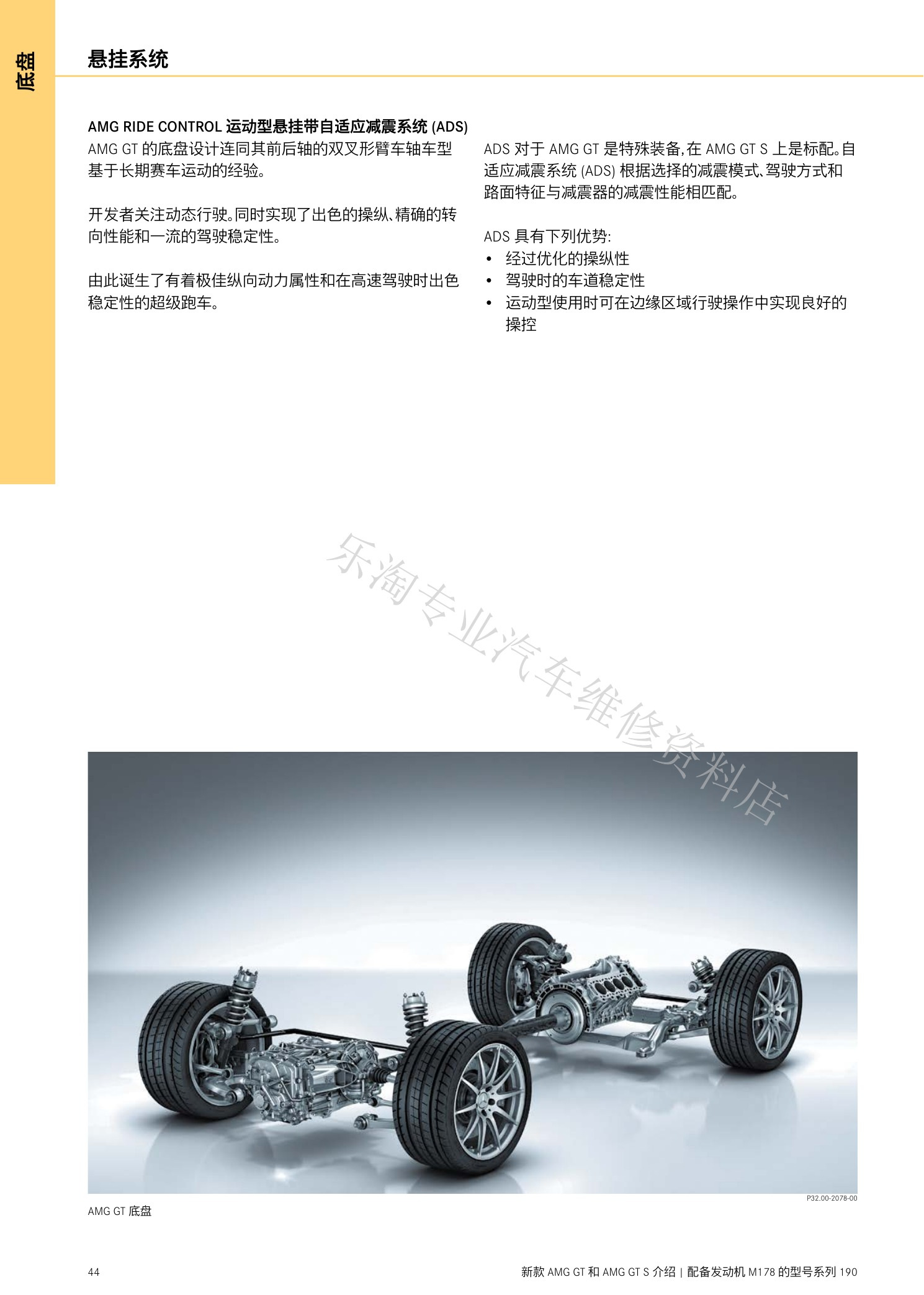

190系列AMG GT与M178维修介绍原第56页。

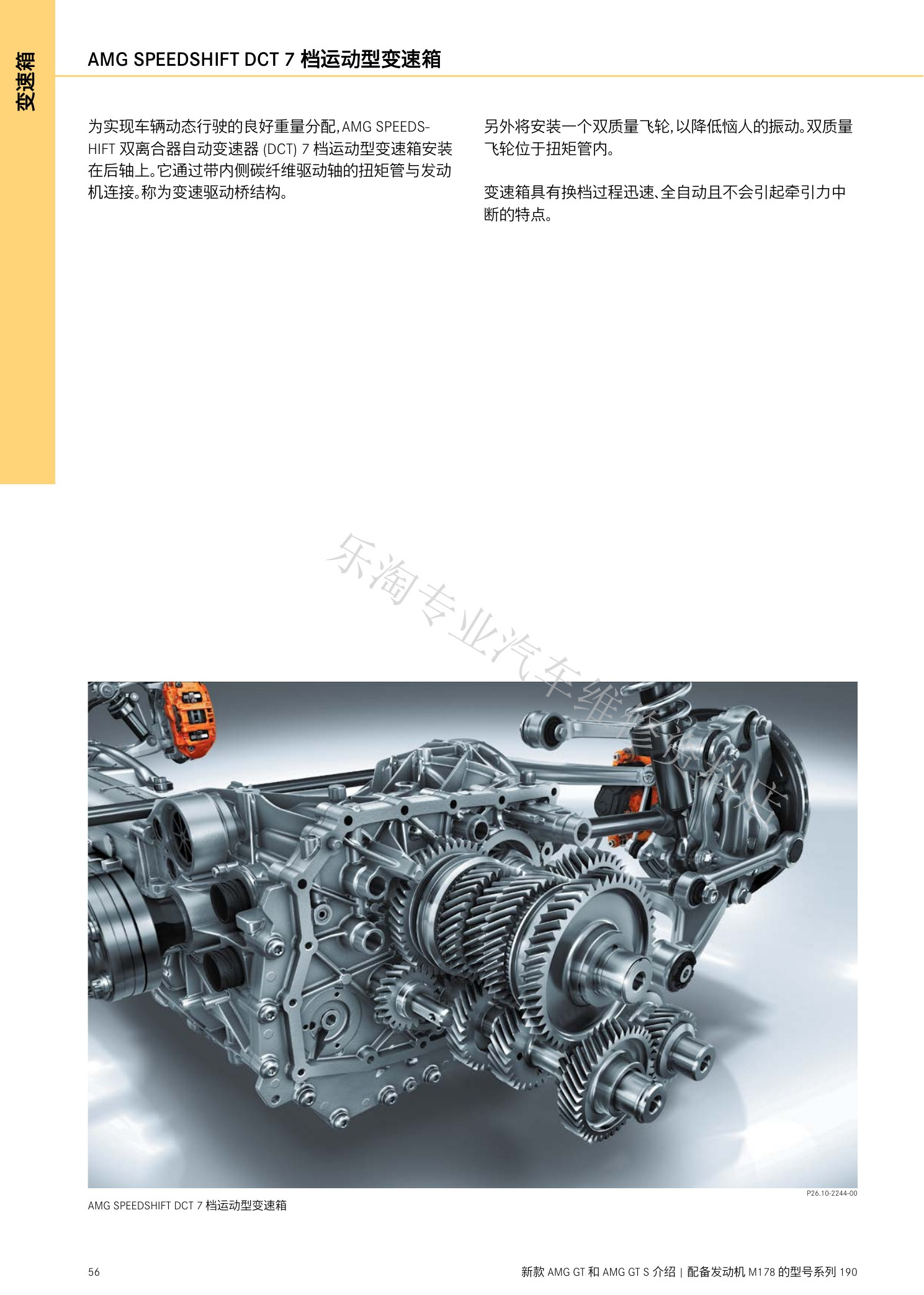

190系列AMG GT与M178维修介绍原第57页。
190系列AMG GT与M178维修介绍原第58页。

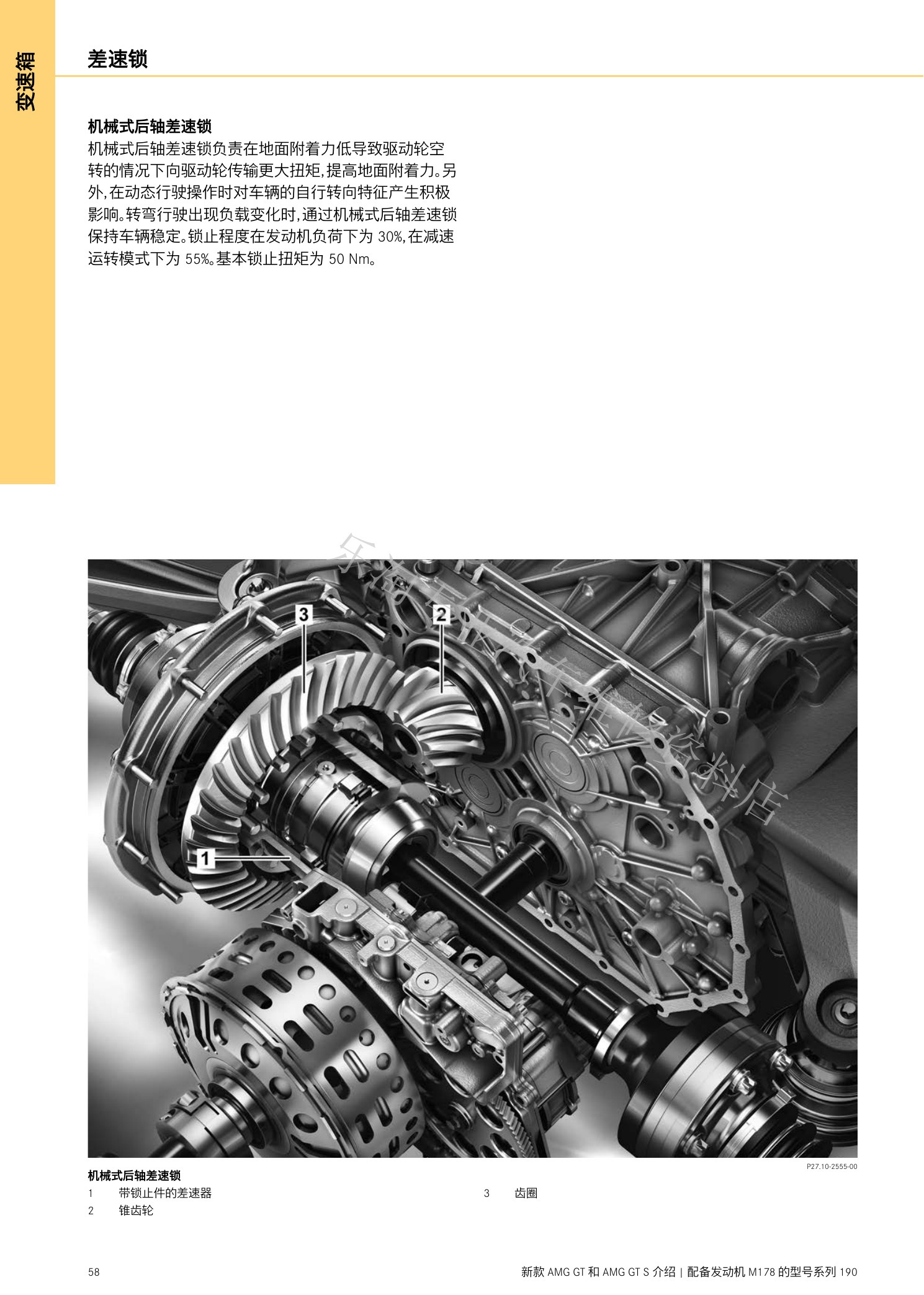

190系列AMG GT与M178维修介绍原第59页。

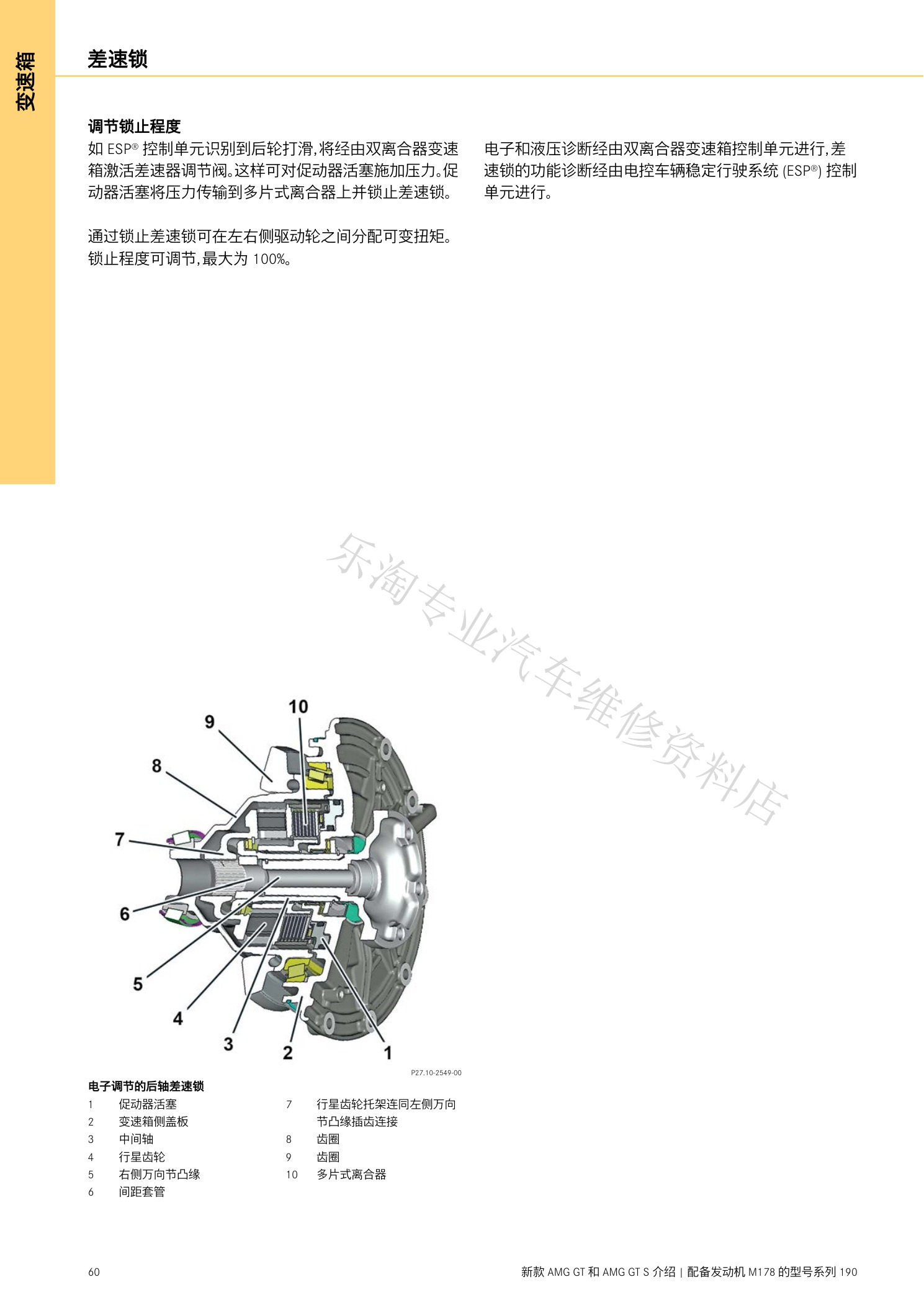

190系列AMG GT与M178维修介绍原第60页。

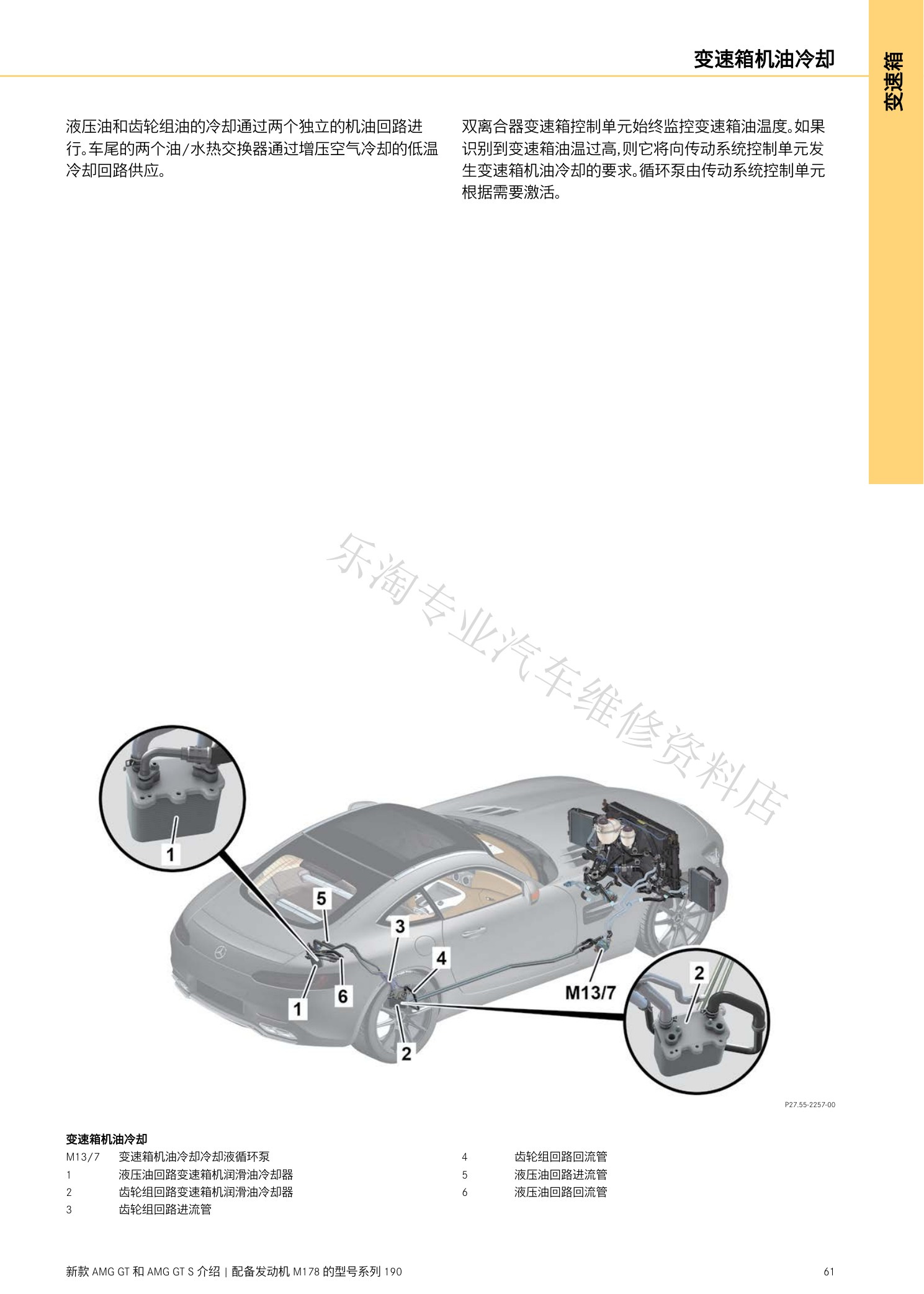

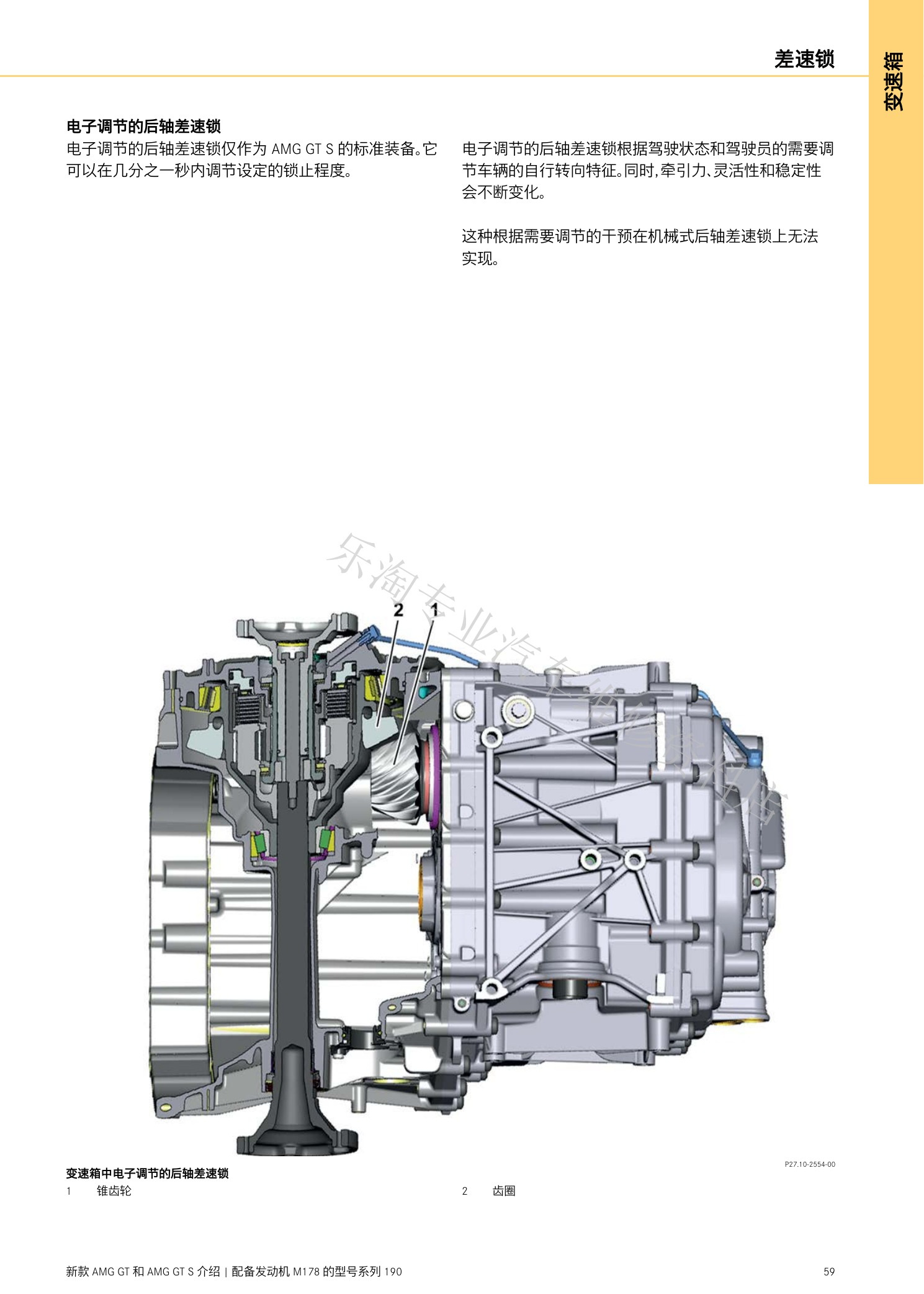

190系列AMG GT与M178维修介绍原第61页。

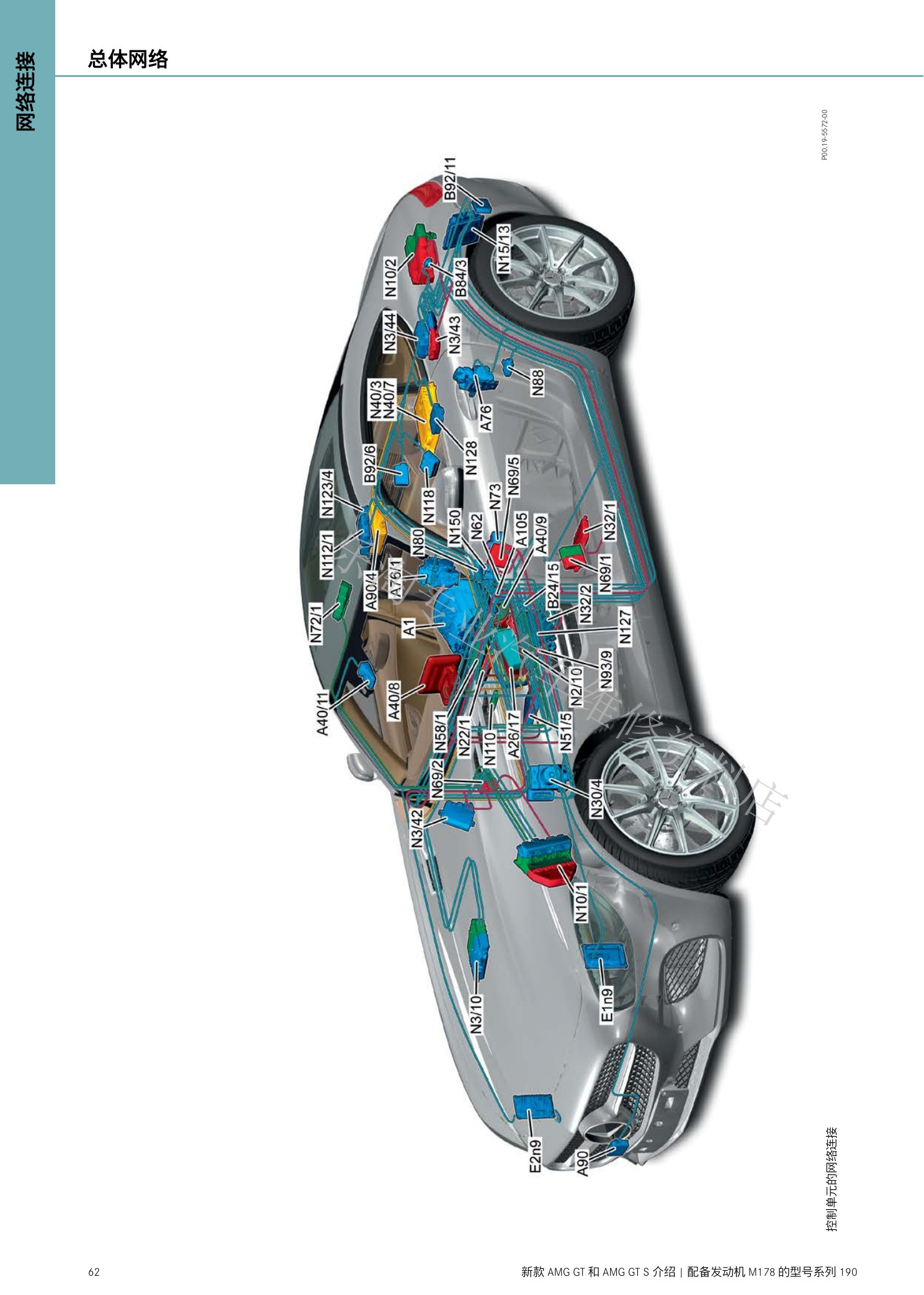

190系列AMG GT与M178维修介绍原第62页。

五、车载网络、能源管理与照明

电子部分展示总体网络、蓄电池、发电机、能源管理和内外照明。

190系列AMG GT与M178维修介绍原第63页。
190系列AMG GT与M178维修介绍原第64页。
190系列AMG GT与M178维修介绍原第65页。

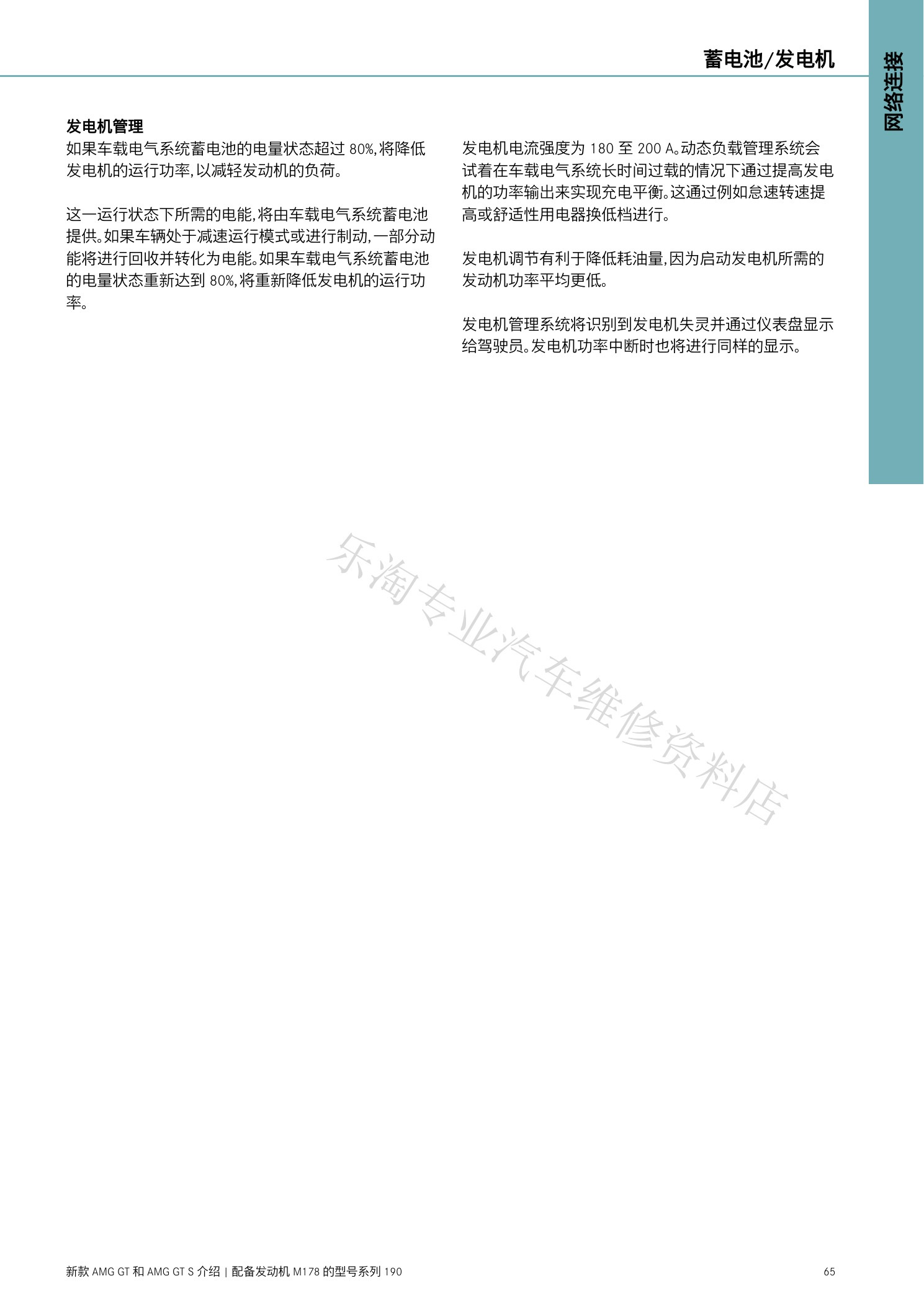

190系列AMG GT与M178维修介绍原第66页。

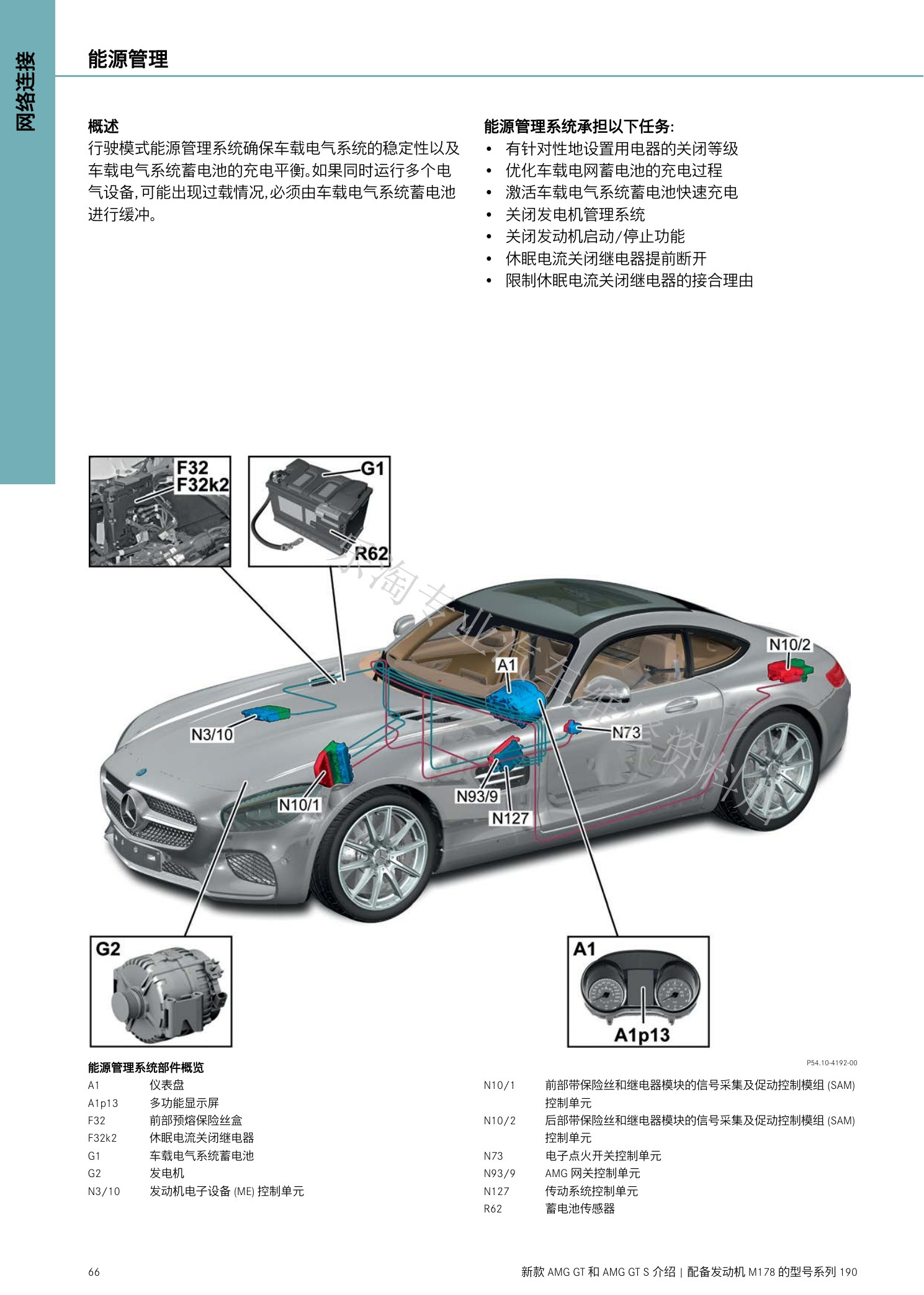

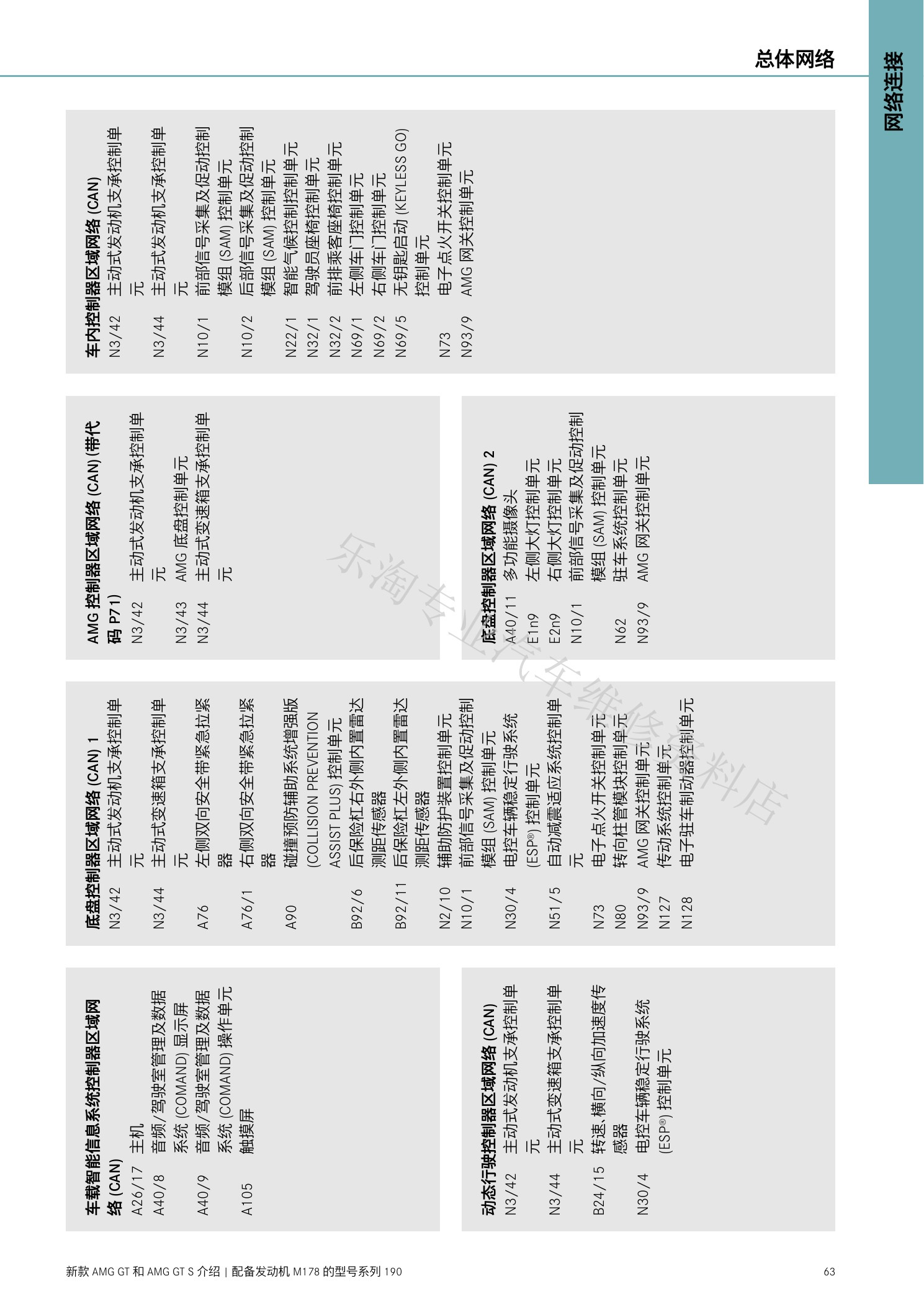

190系列AMG GT与M178维修介绍原第67页。

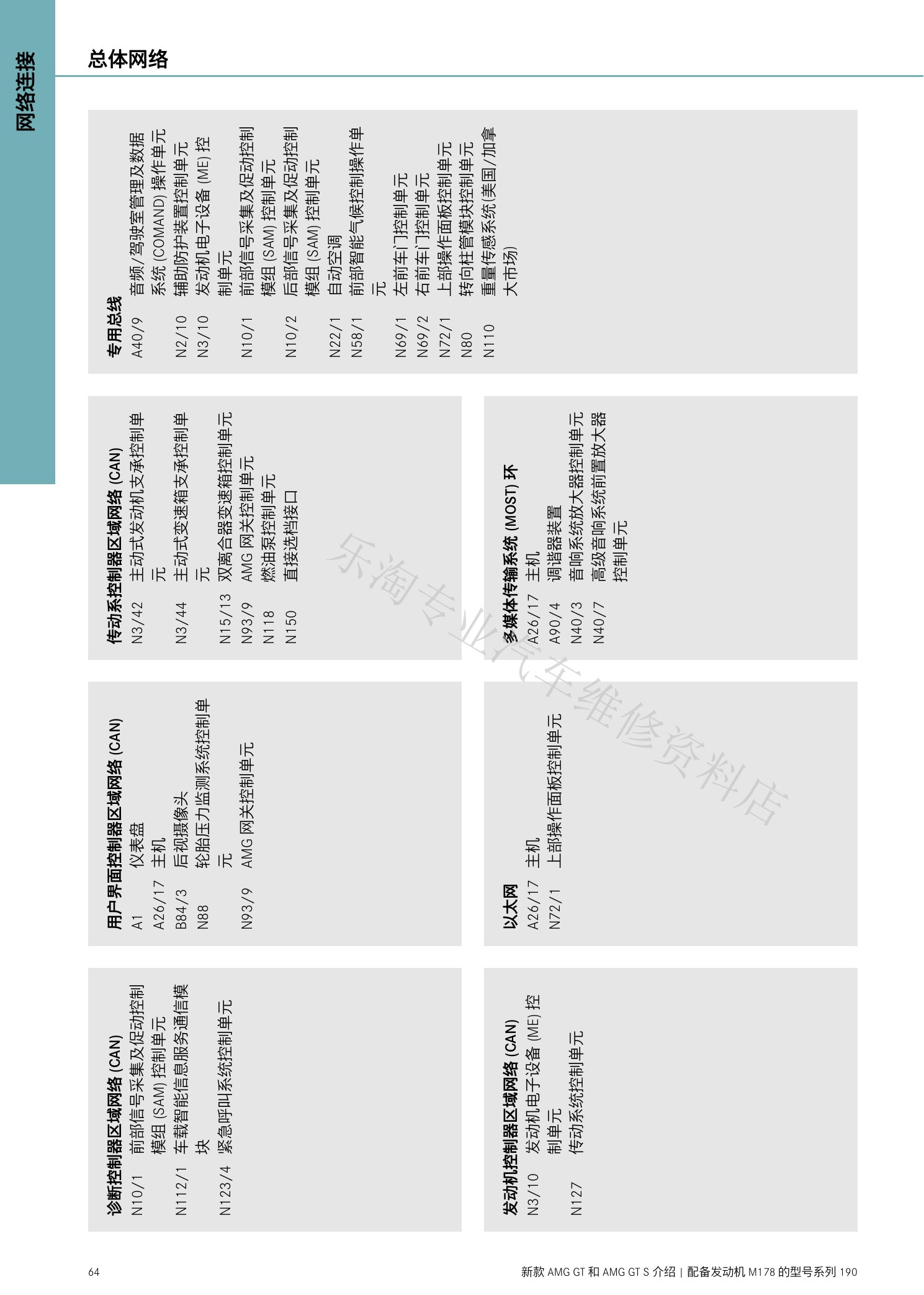

190系列AMG GT与M178维修介绍原第68页。

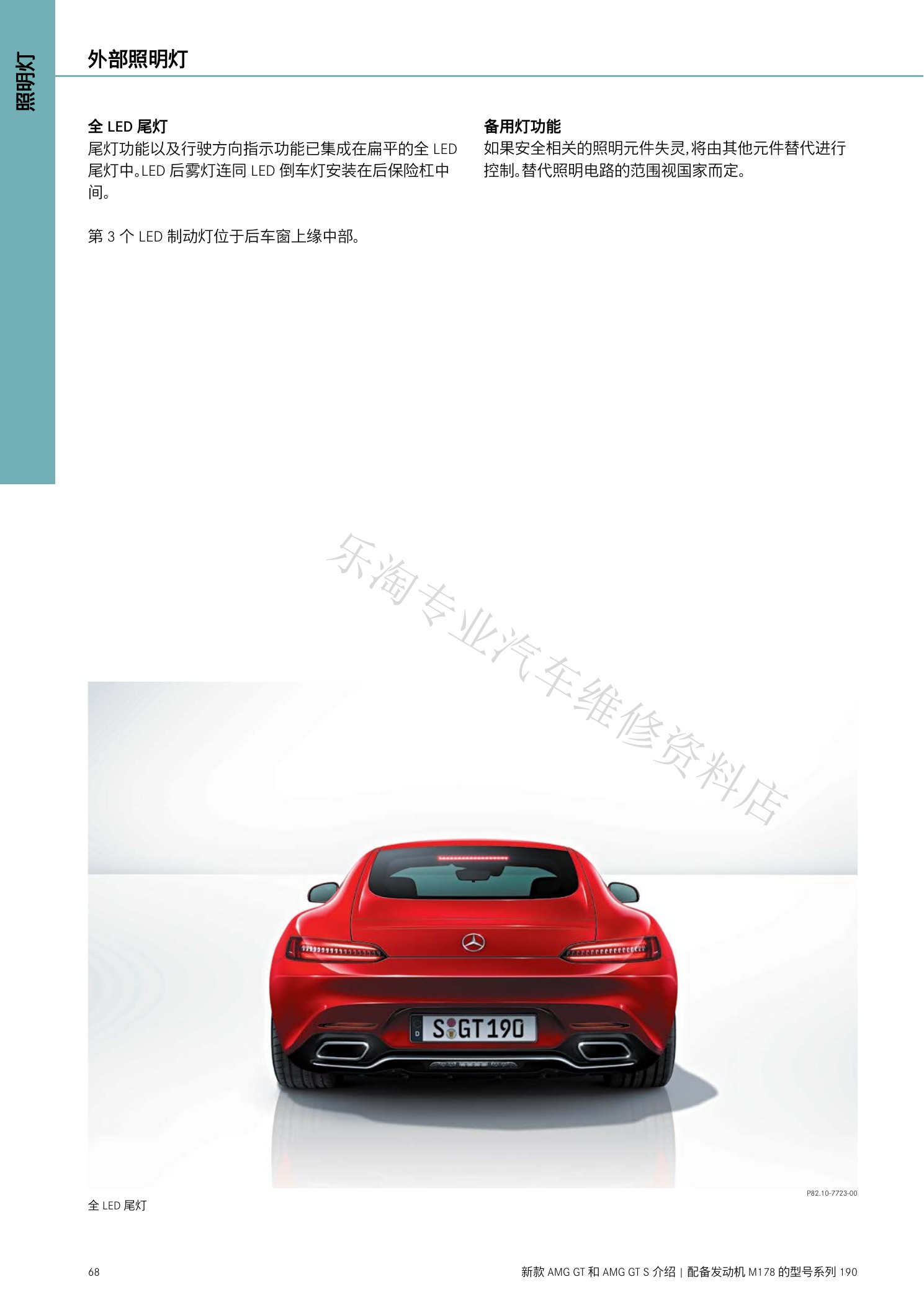

190系列AMG GT与M178维修介绍原第69页。

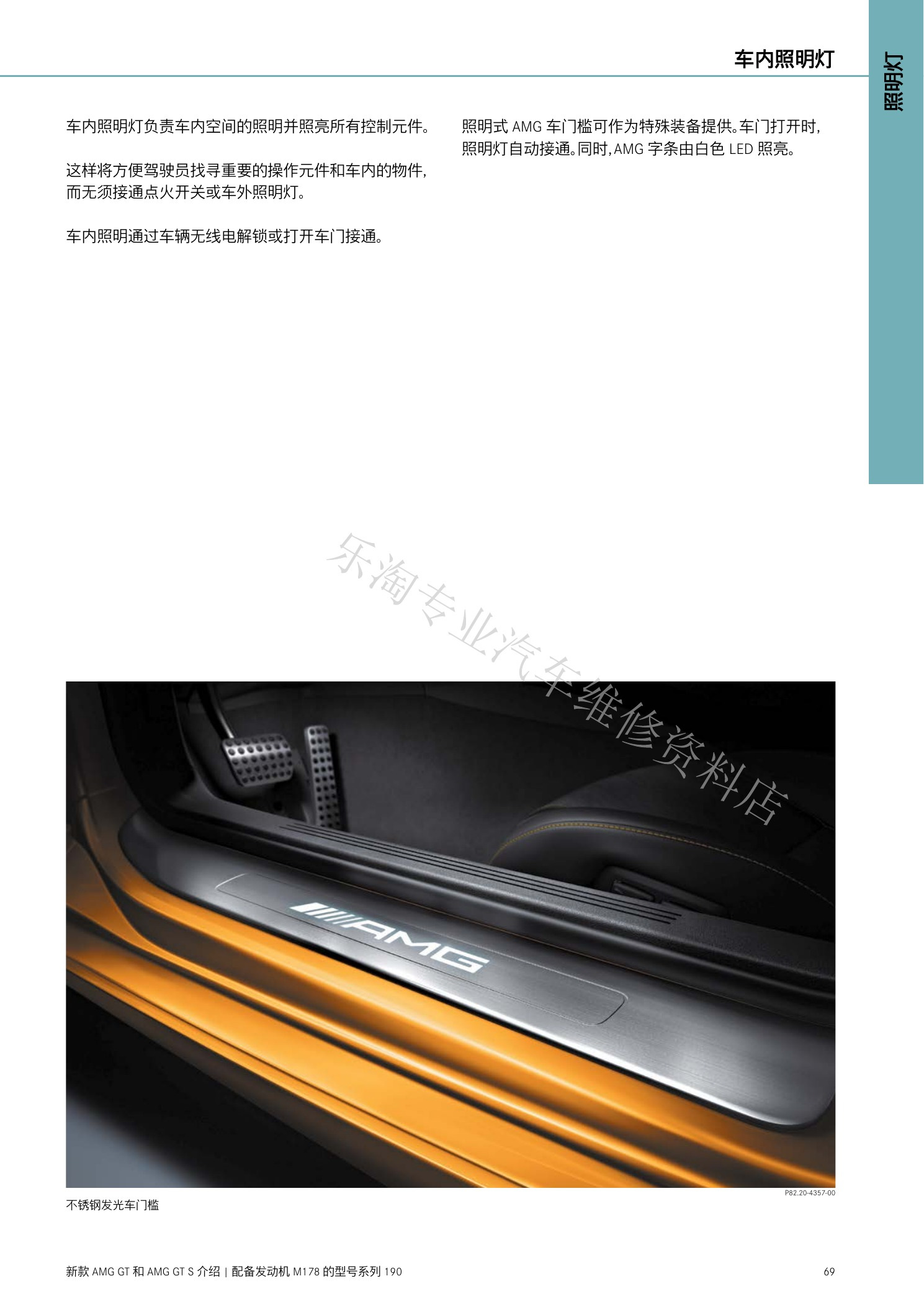

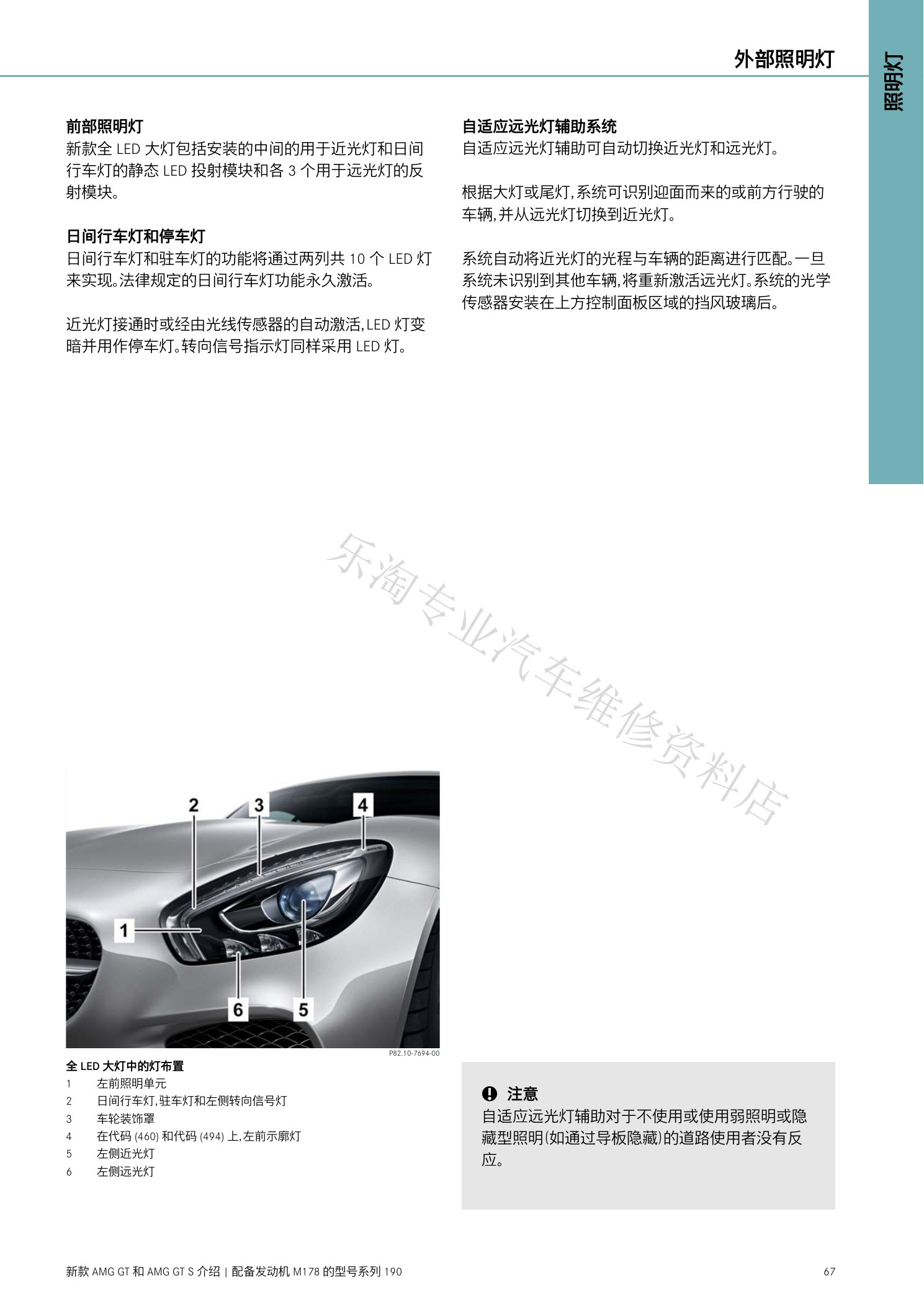

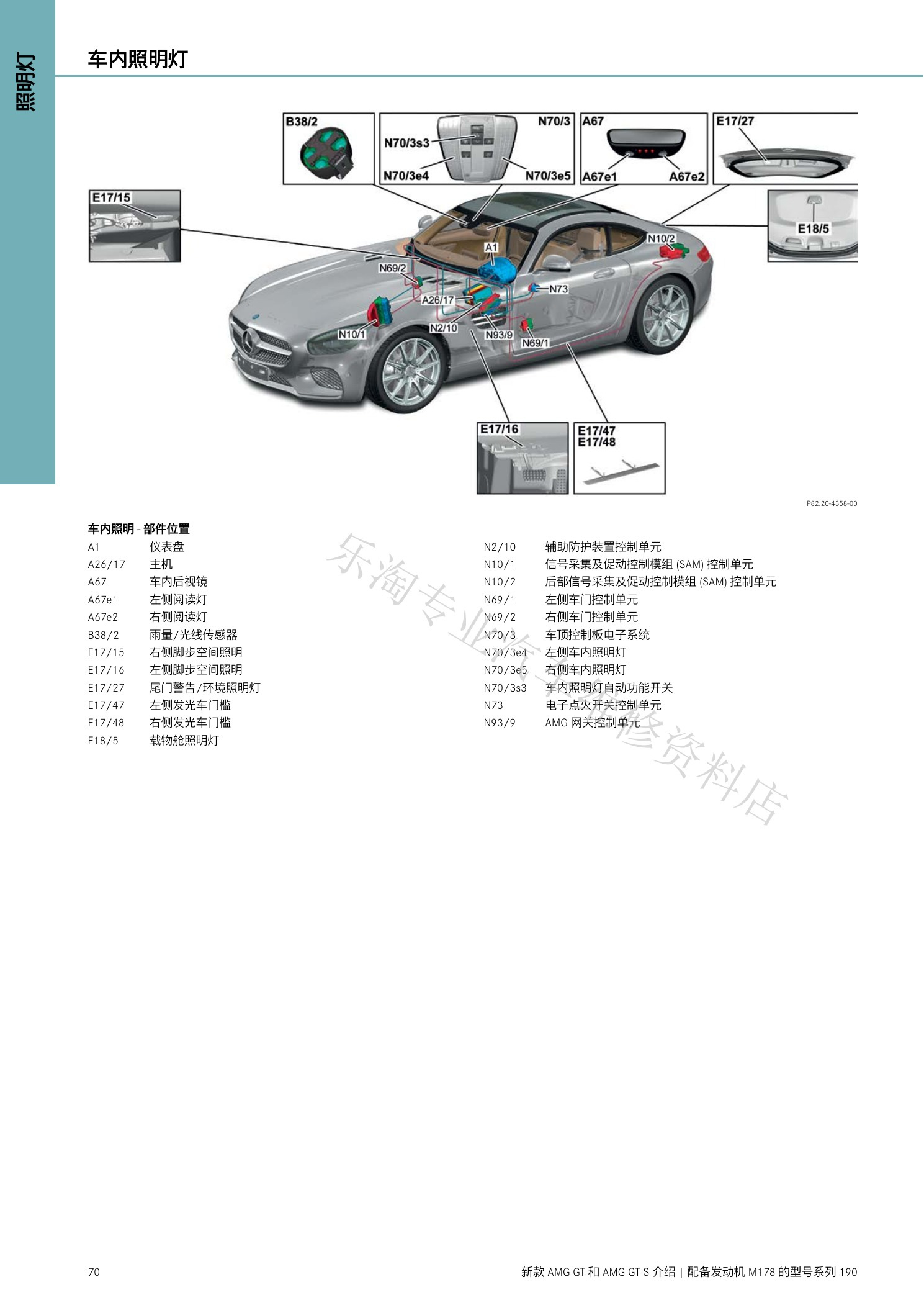

190系列AMG GT与M178维修介绍原第70页。
190系列AMG GT与M178维修介绍原第71页。

六、安全与驾驶辅助

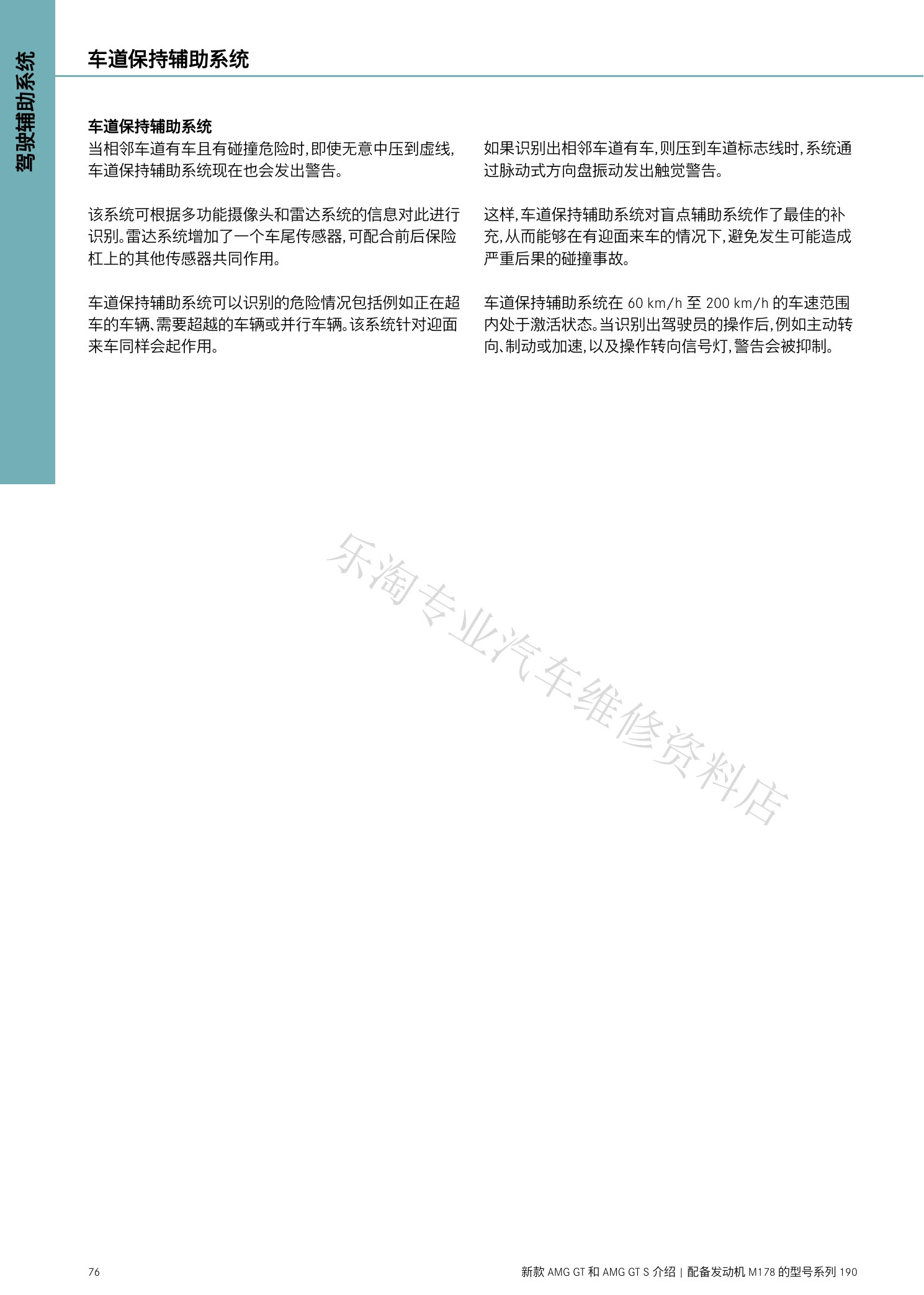

安全章节包含整车安全设计、碰撞预防辅助、盲点与车道保持、交通标志、注意力辅助、PARKTRONIC和后视摄像头。

190系列AMG GT与M178维修介绍原第72页。

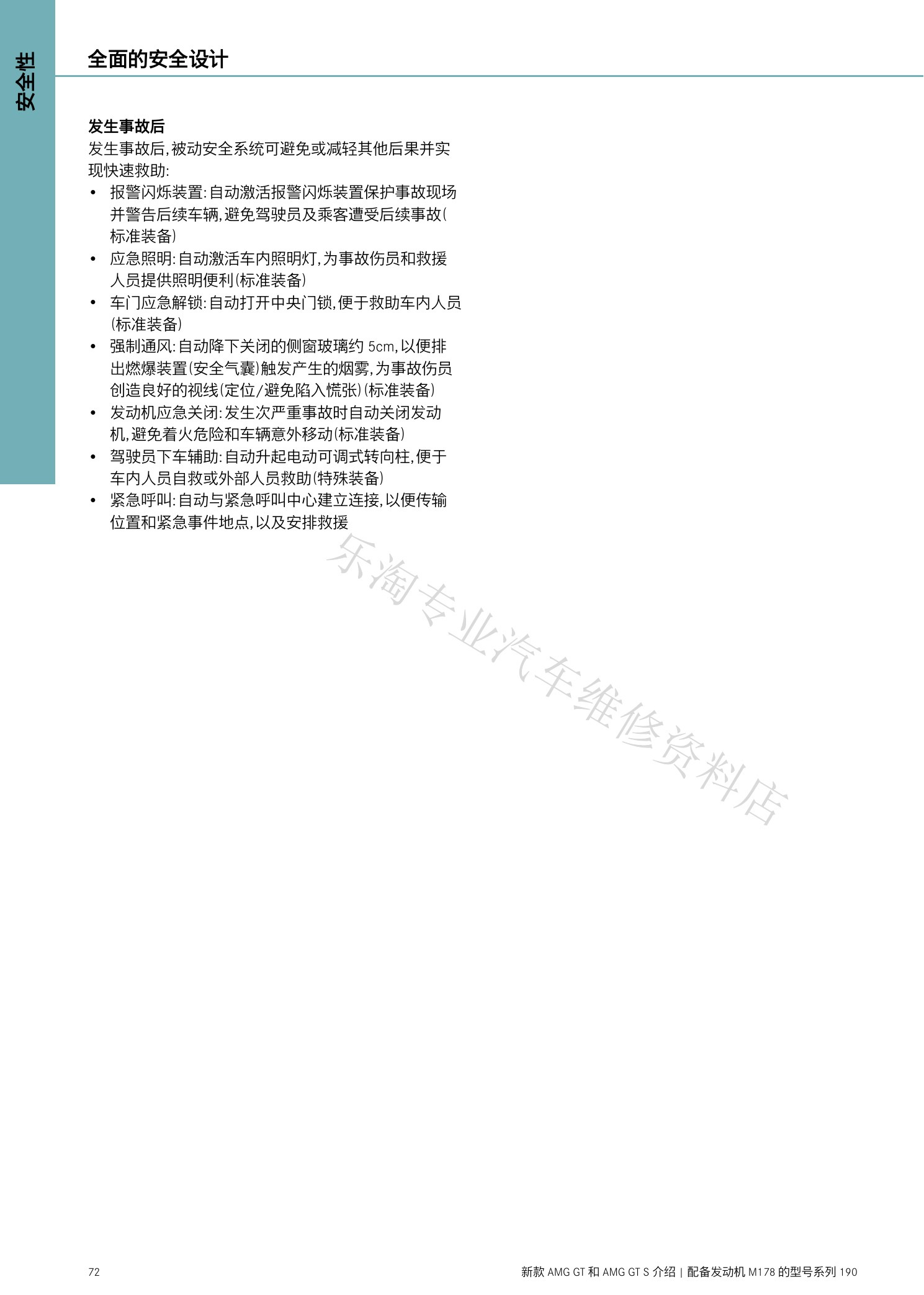

190系列AMG GT与M178维修介绍原第73页。

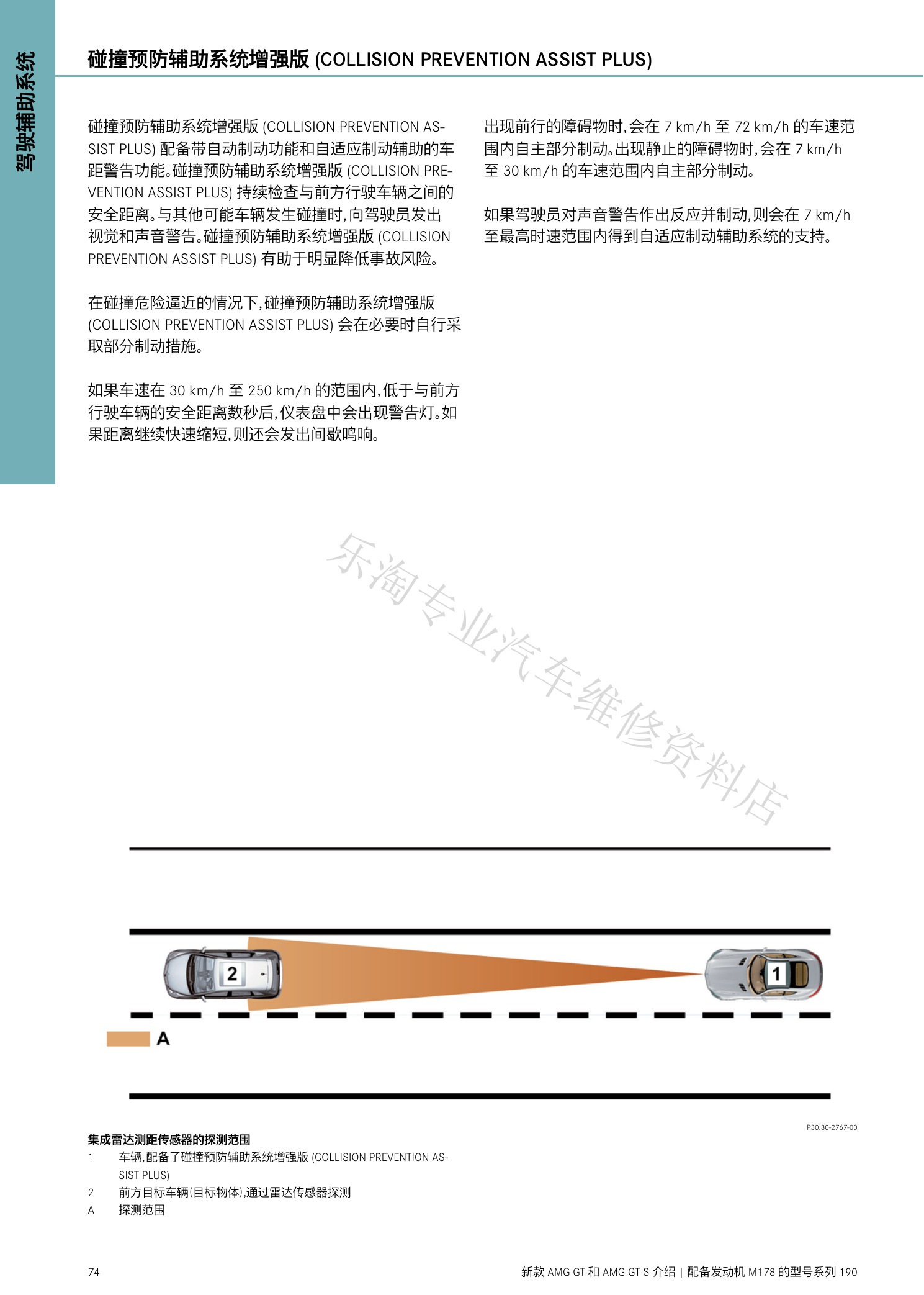

190系列AMG GT与M178维修介绍原第74页。

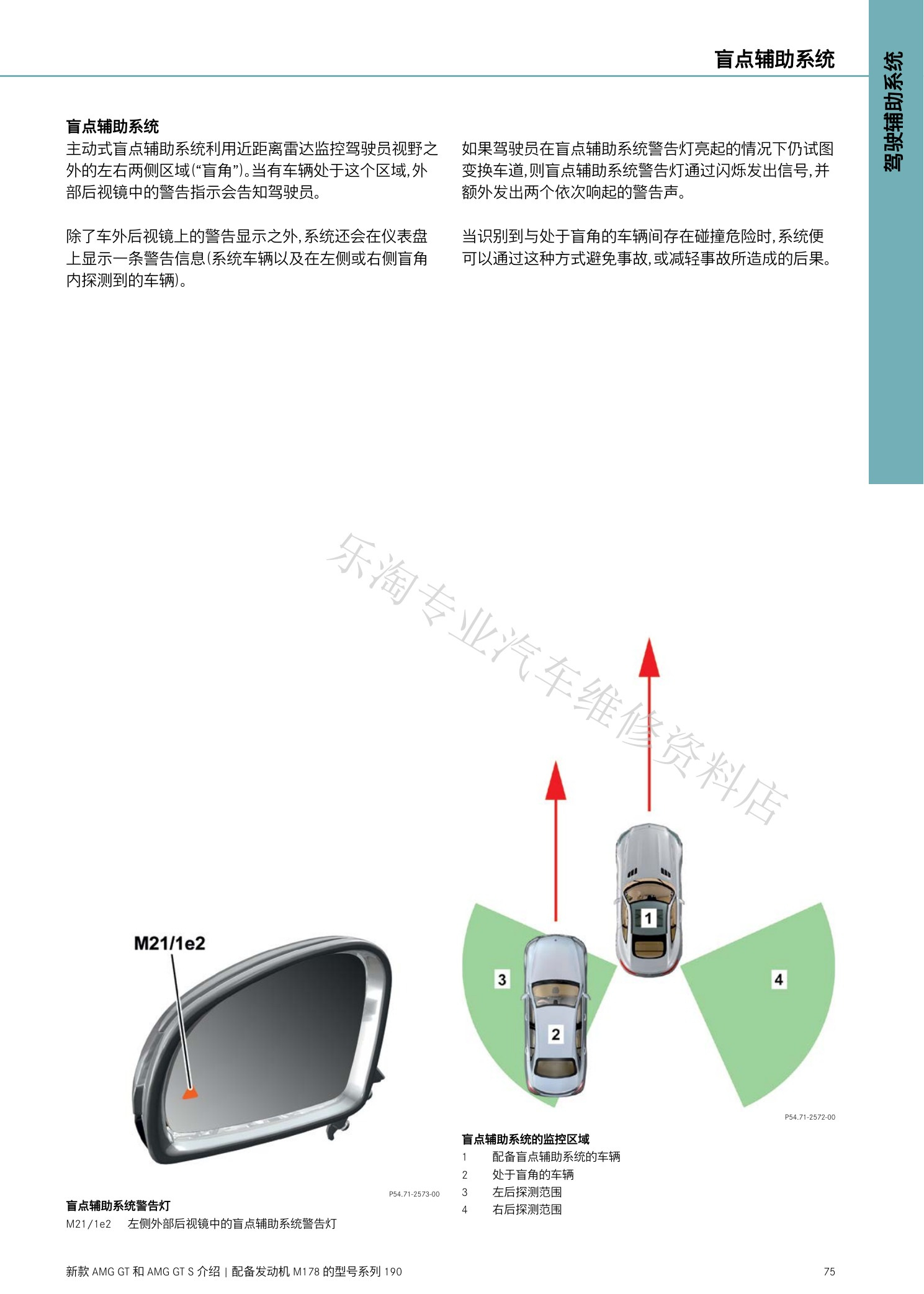

190系列AMG GT与M178维修介绍原第75页。
190系列AMG GT与M178维修介绍原第76页。
190系列AMG GT与M178维修介绍原第77页。

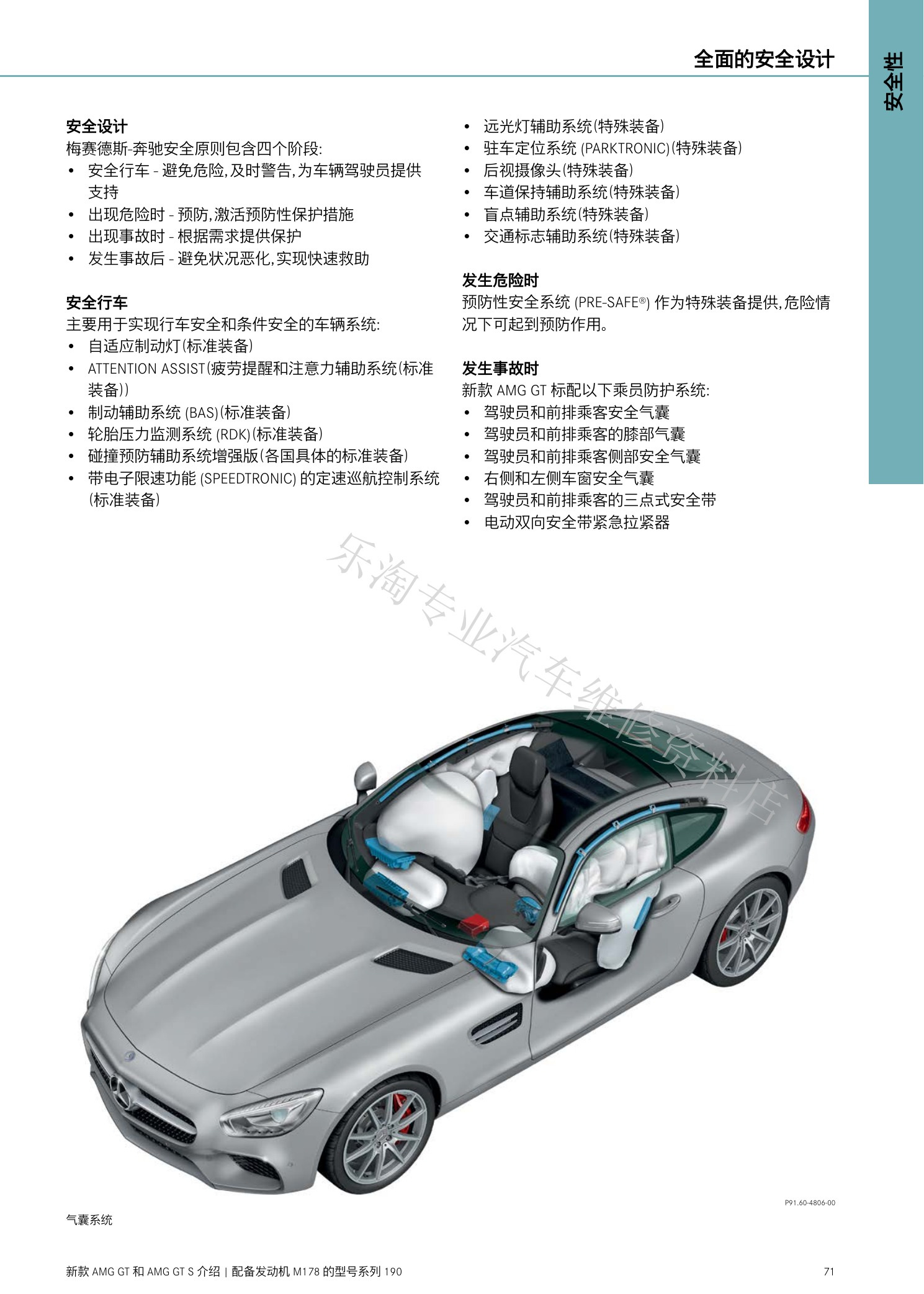

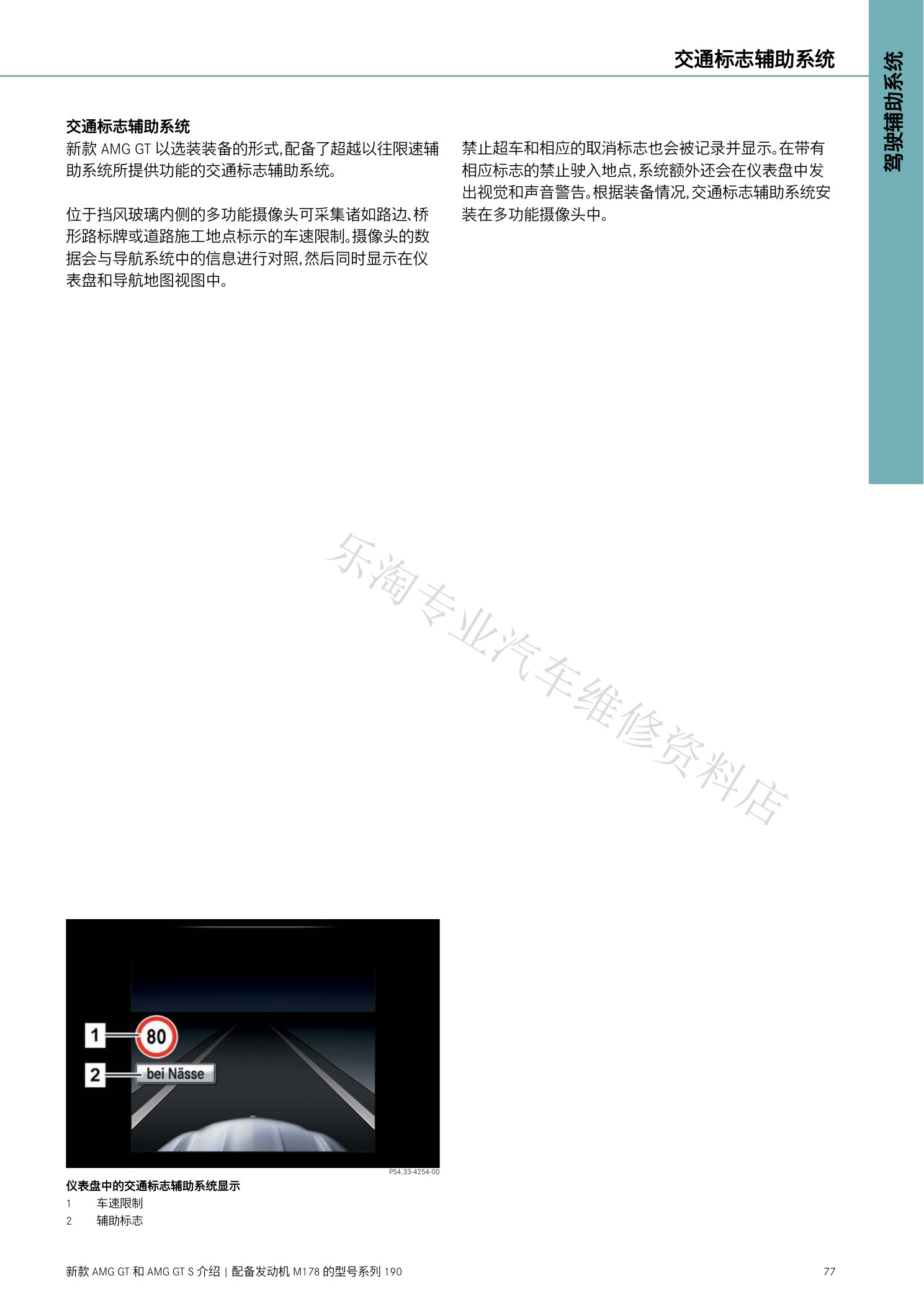

190系列AMG GT与M178维修介绍原第78页。

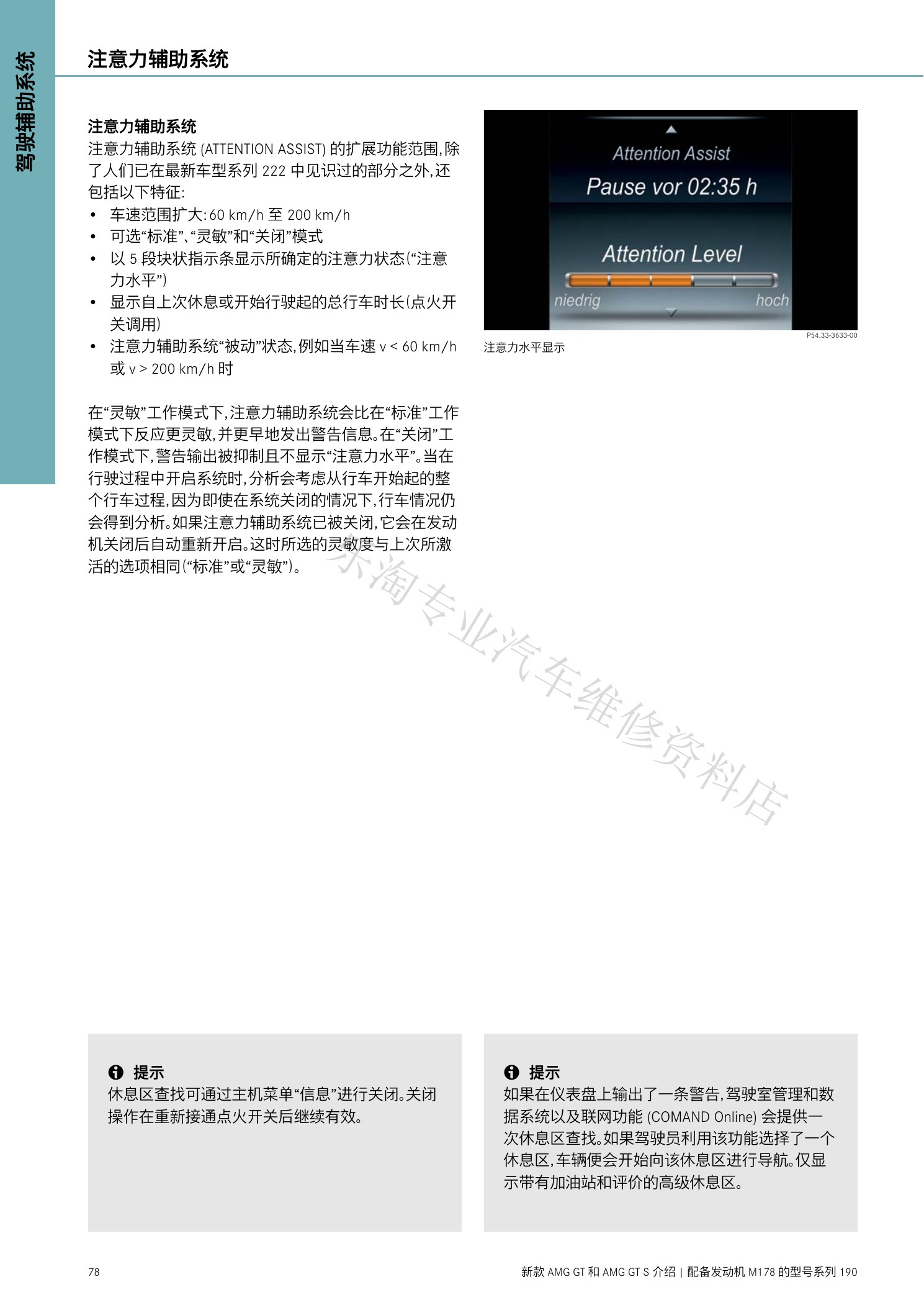

190系列AMG GT与M178维修介绍原第79页。

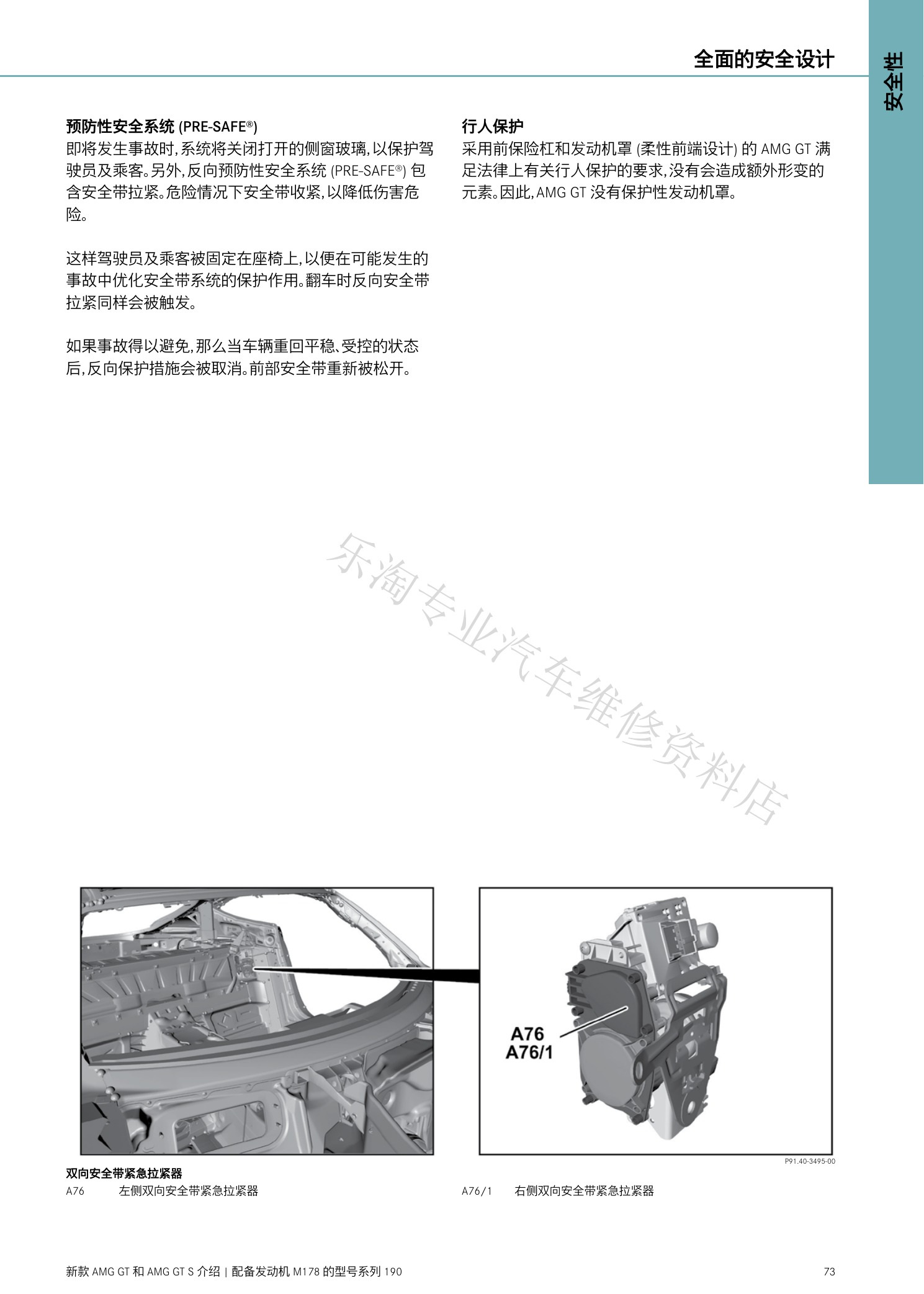

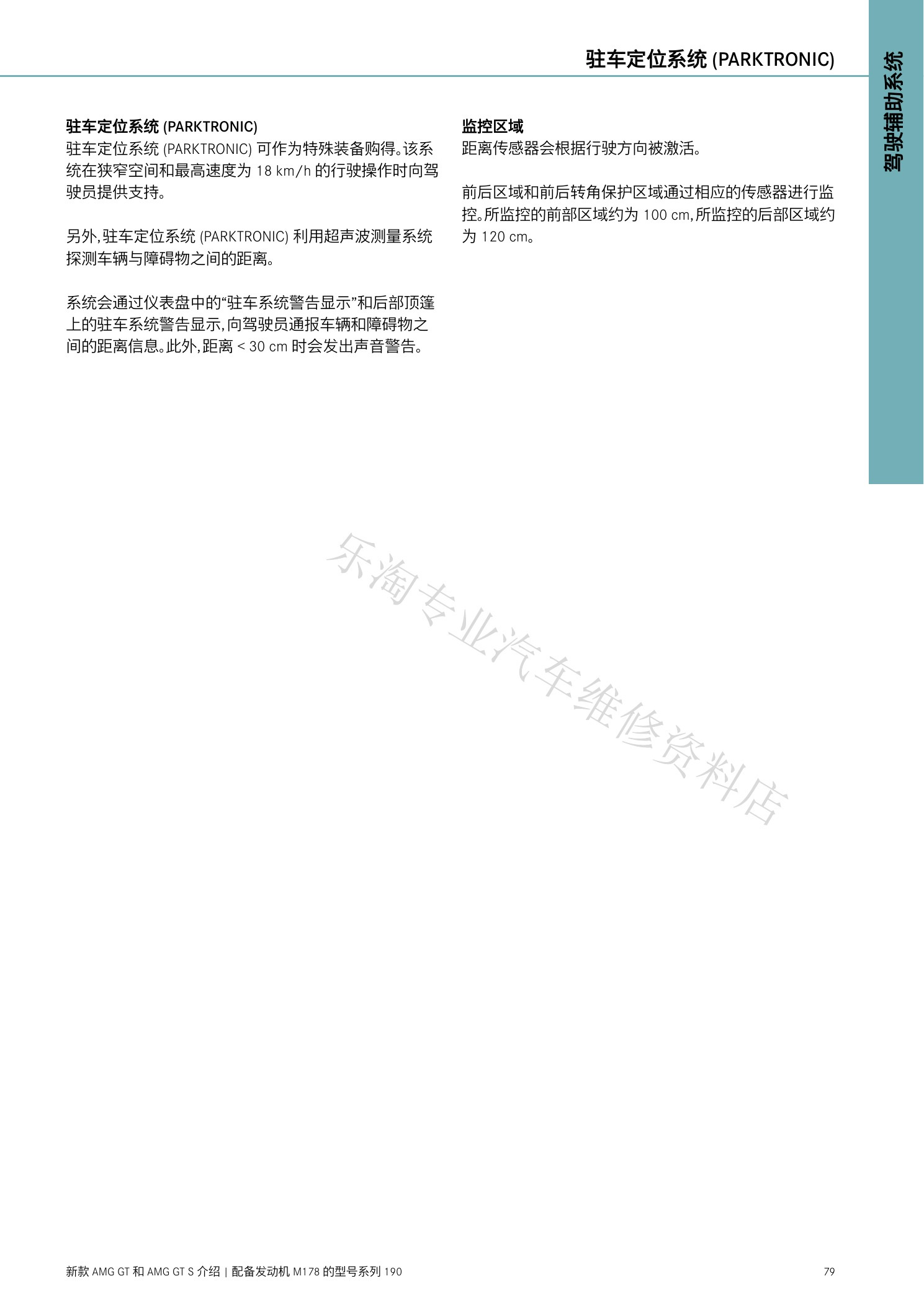

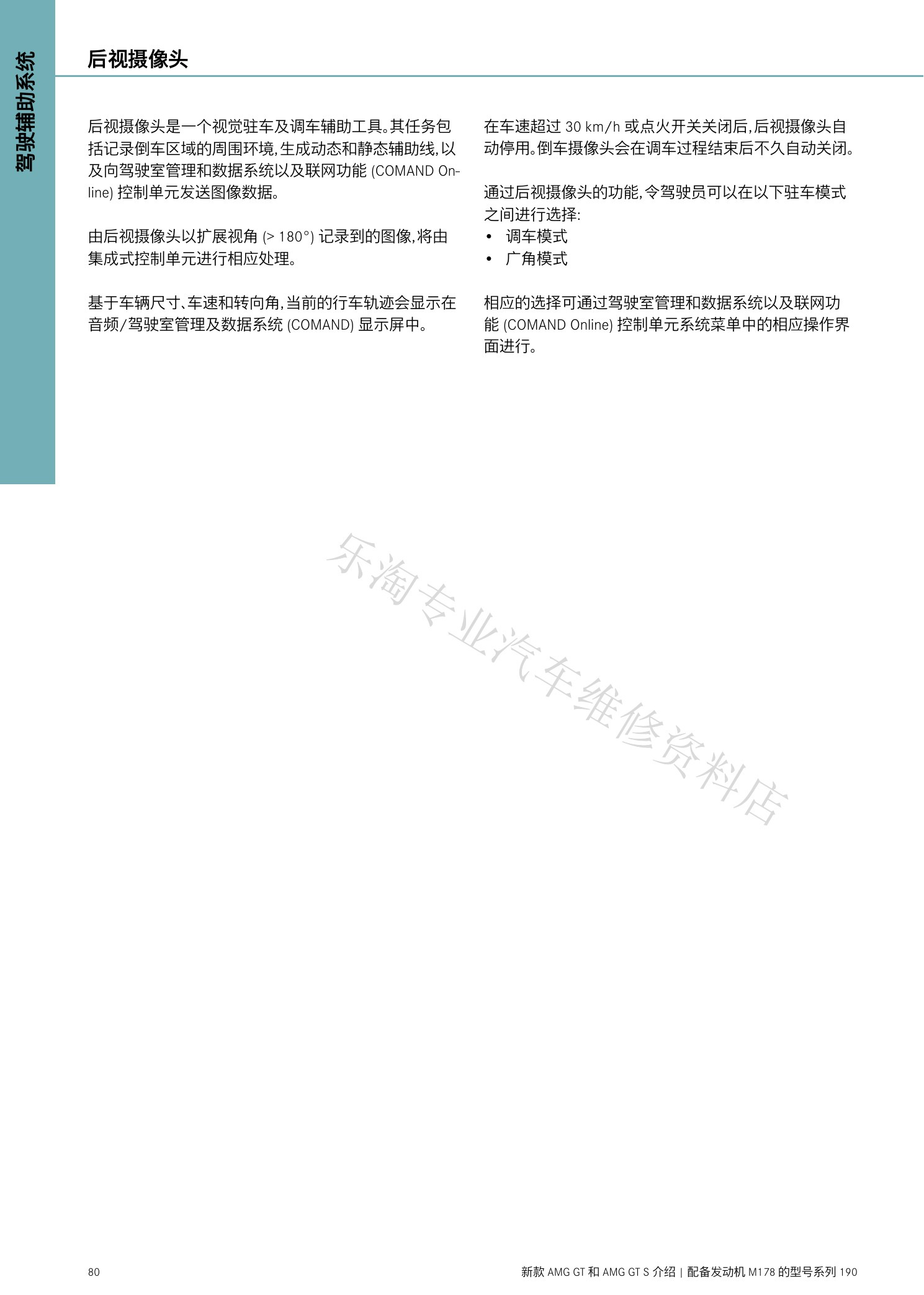

190系列AMG GT与M178维修介绍原第80页。
190系列AMG GT与M178维修介绍原第81页。

七、舒适、车辆保护与信息娱乐

舒适和保护部分介绍KEYLESS-GO、空调、防盗警报、车载智能信息系统和音响系统。

190系列AMG GT与M178维修介绍原第82页。

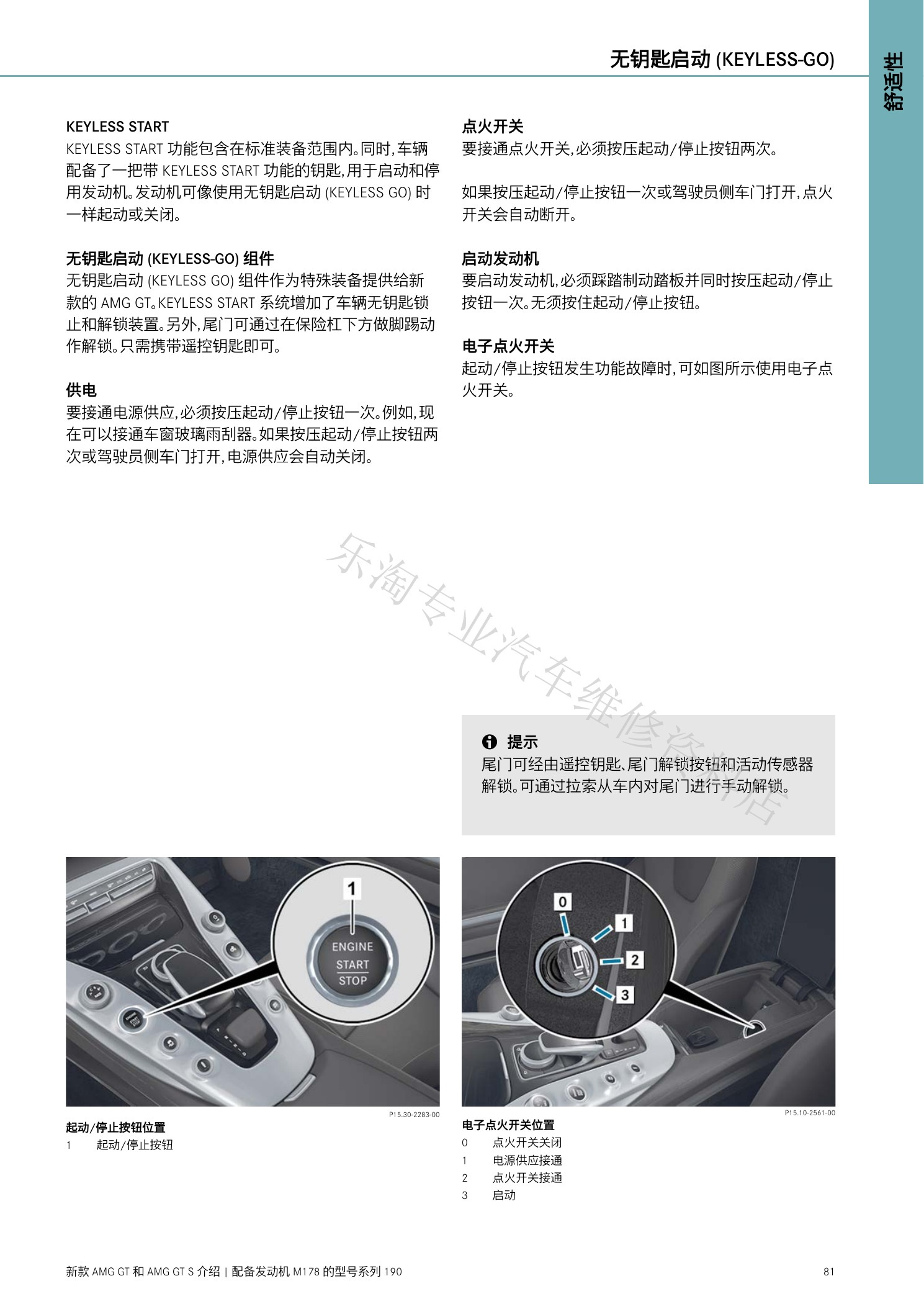

190系列AMG GT与M178维修介绍原第83页。

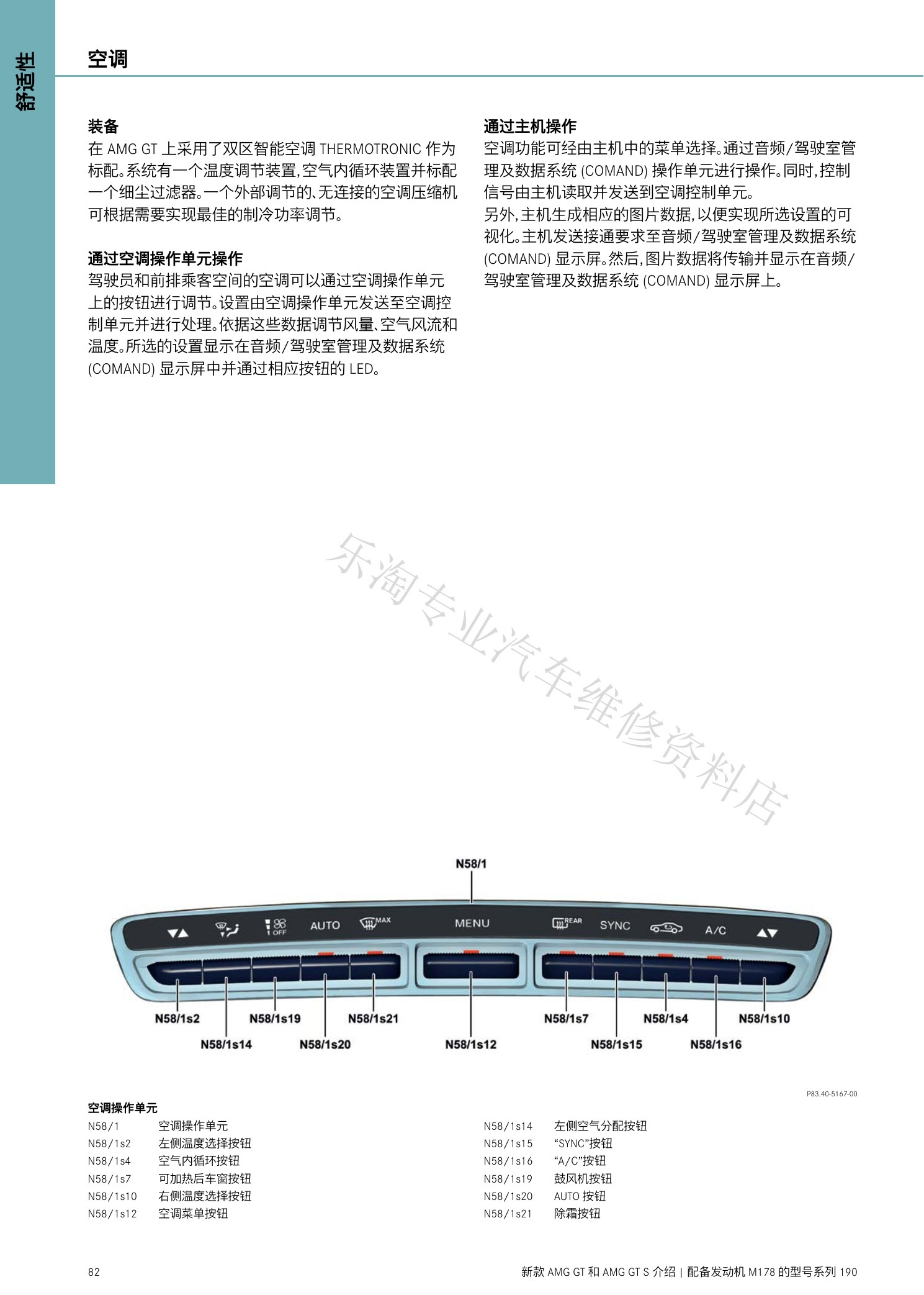

190系列AMG GT与M178维修介绍原第84页。

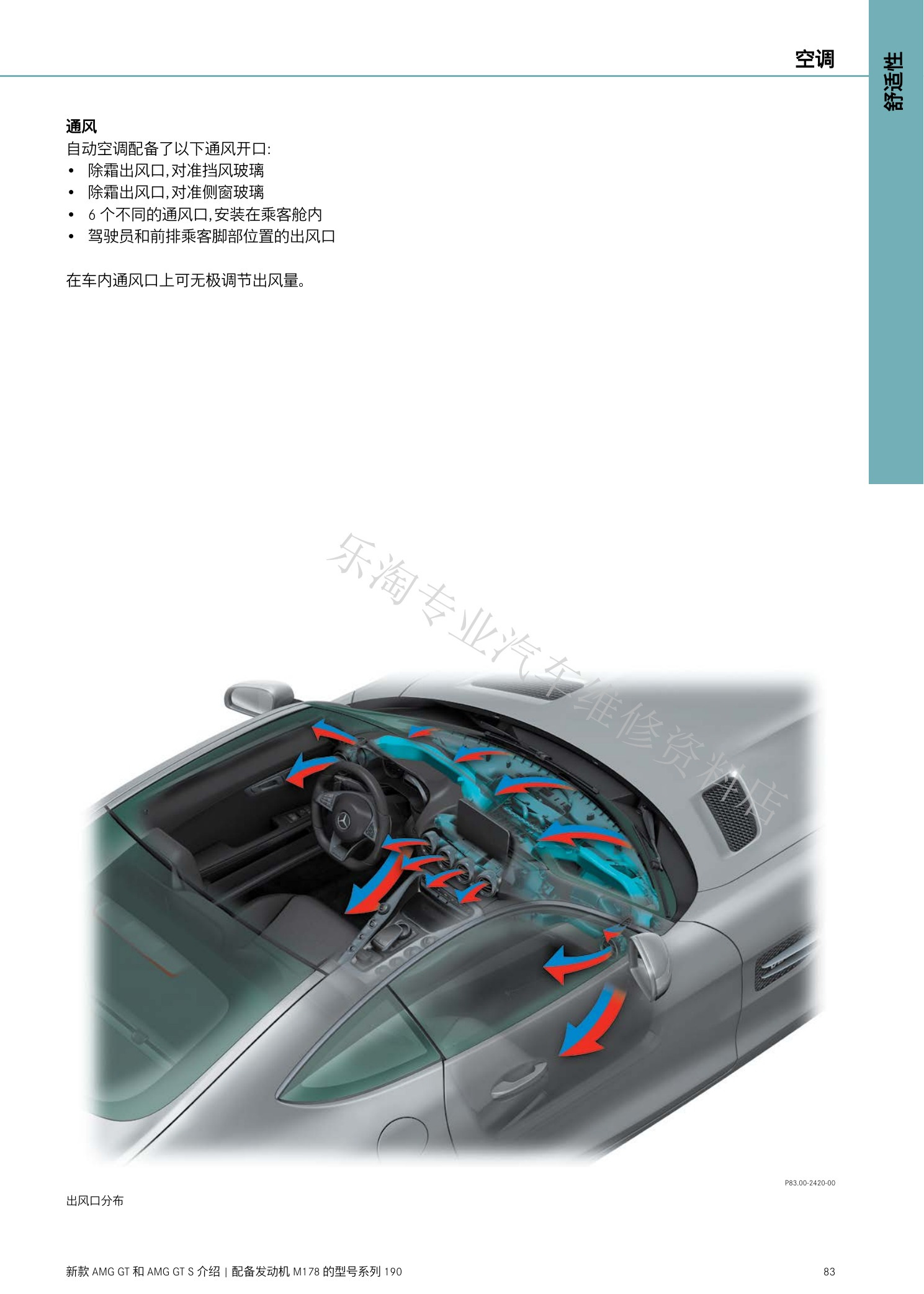

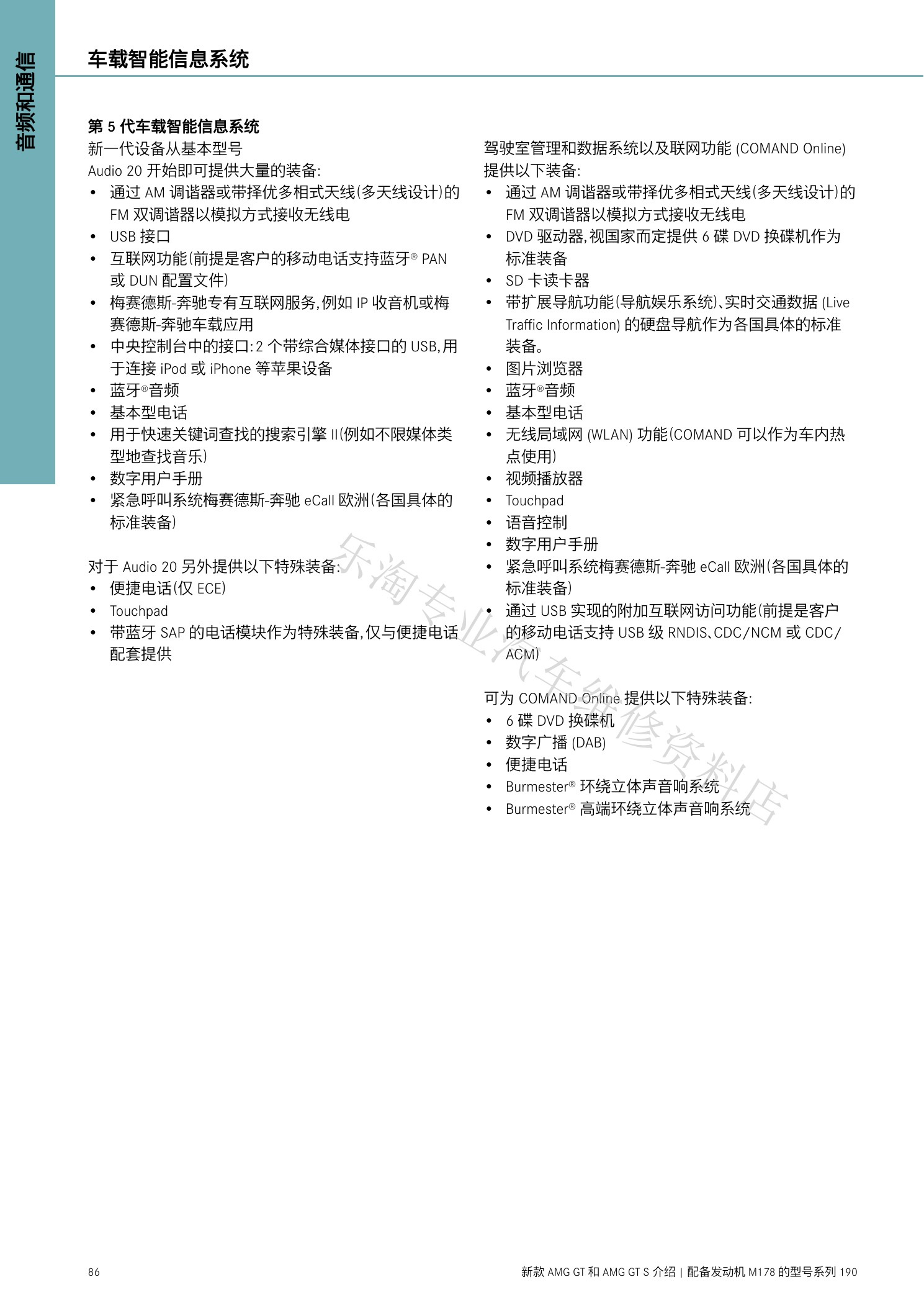

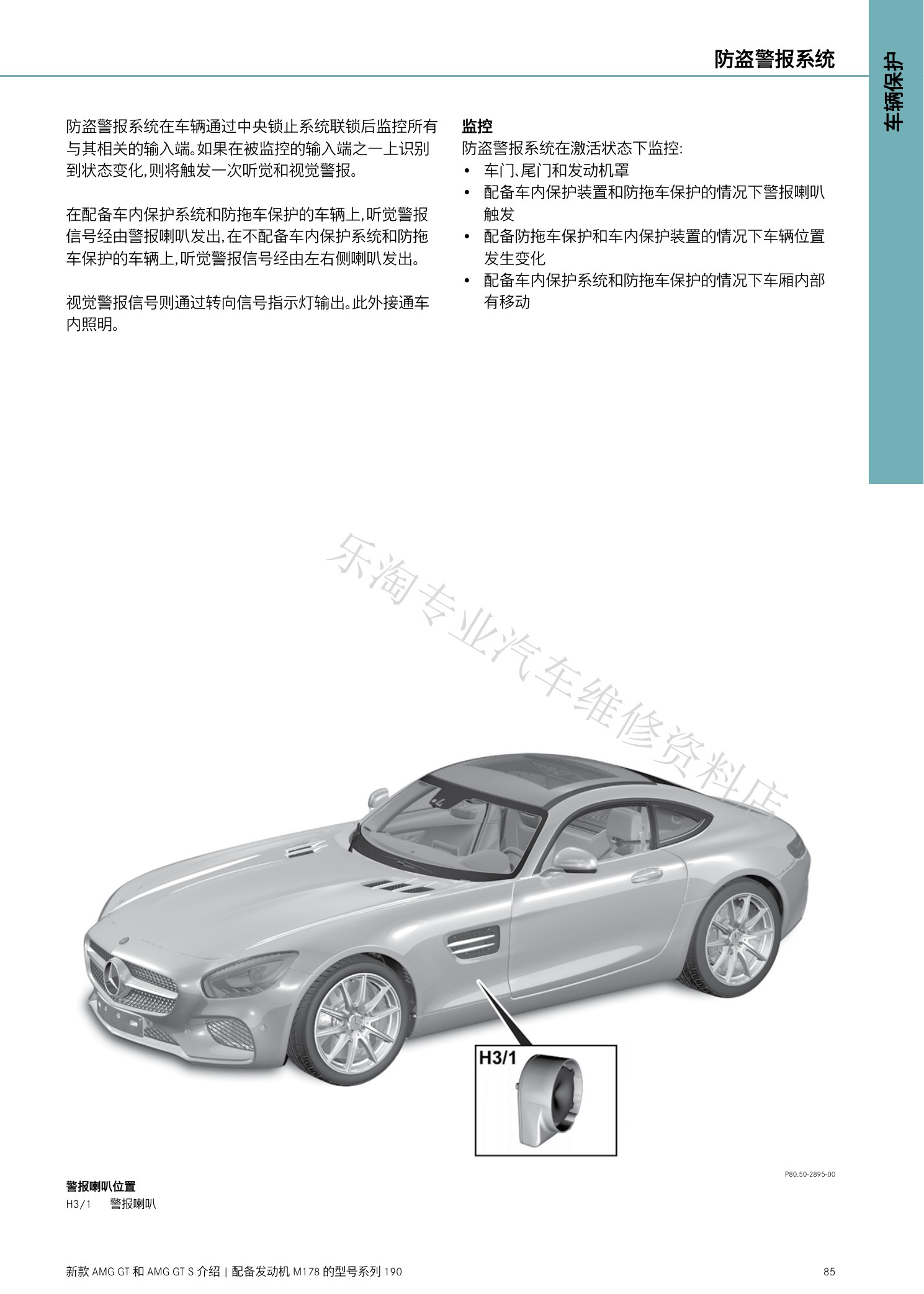

190系列AMG GT与M178维修介绍原第85页。

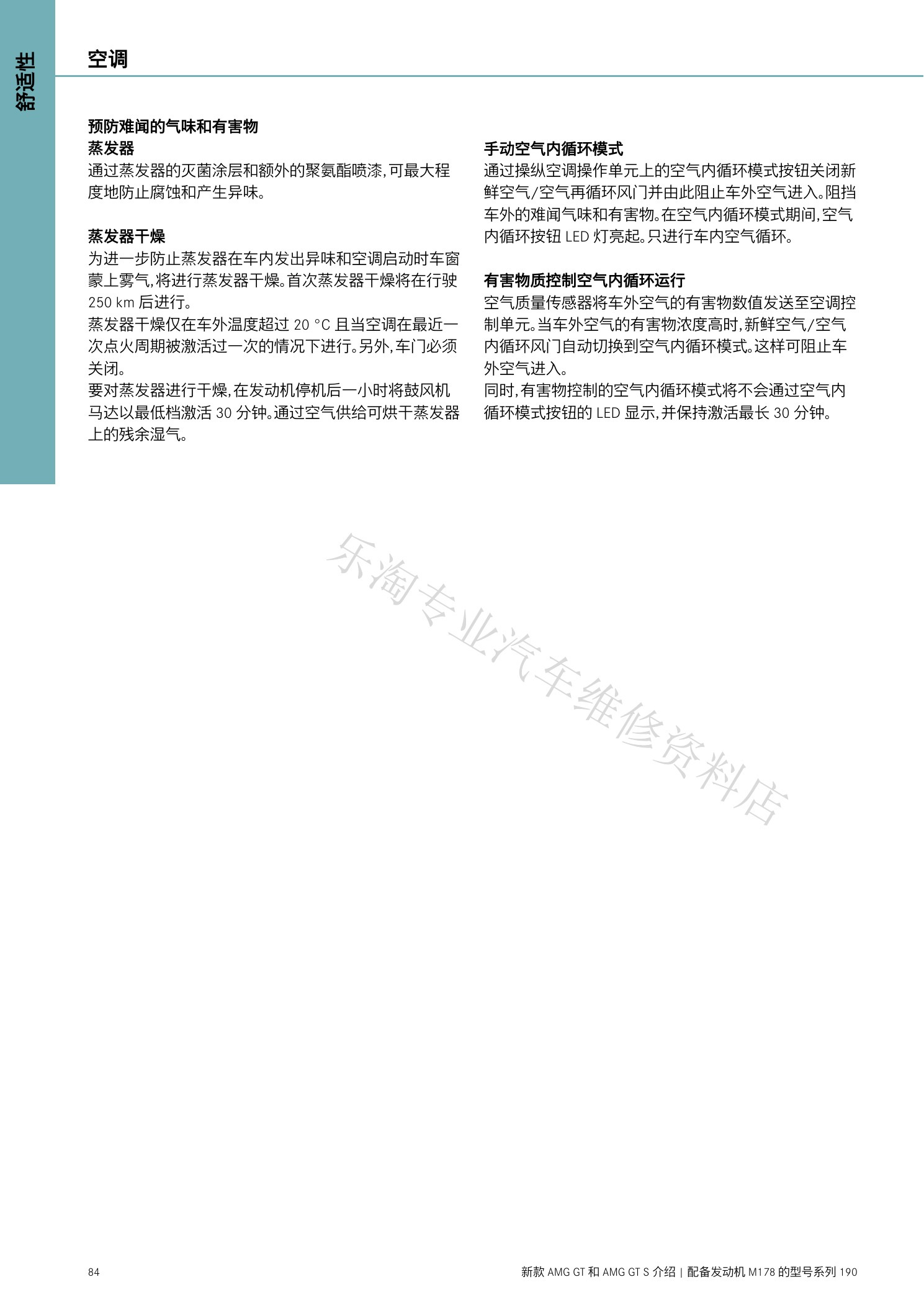

190系列AMG GT与M178维修介绍原第86页。

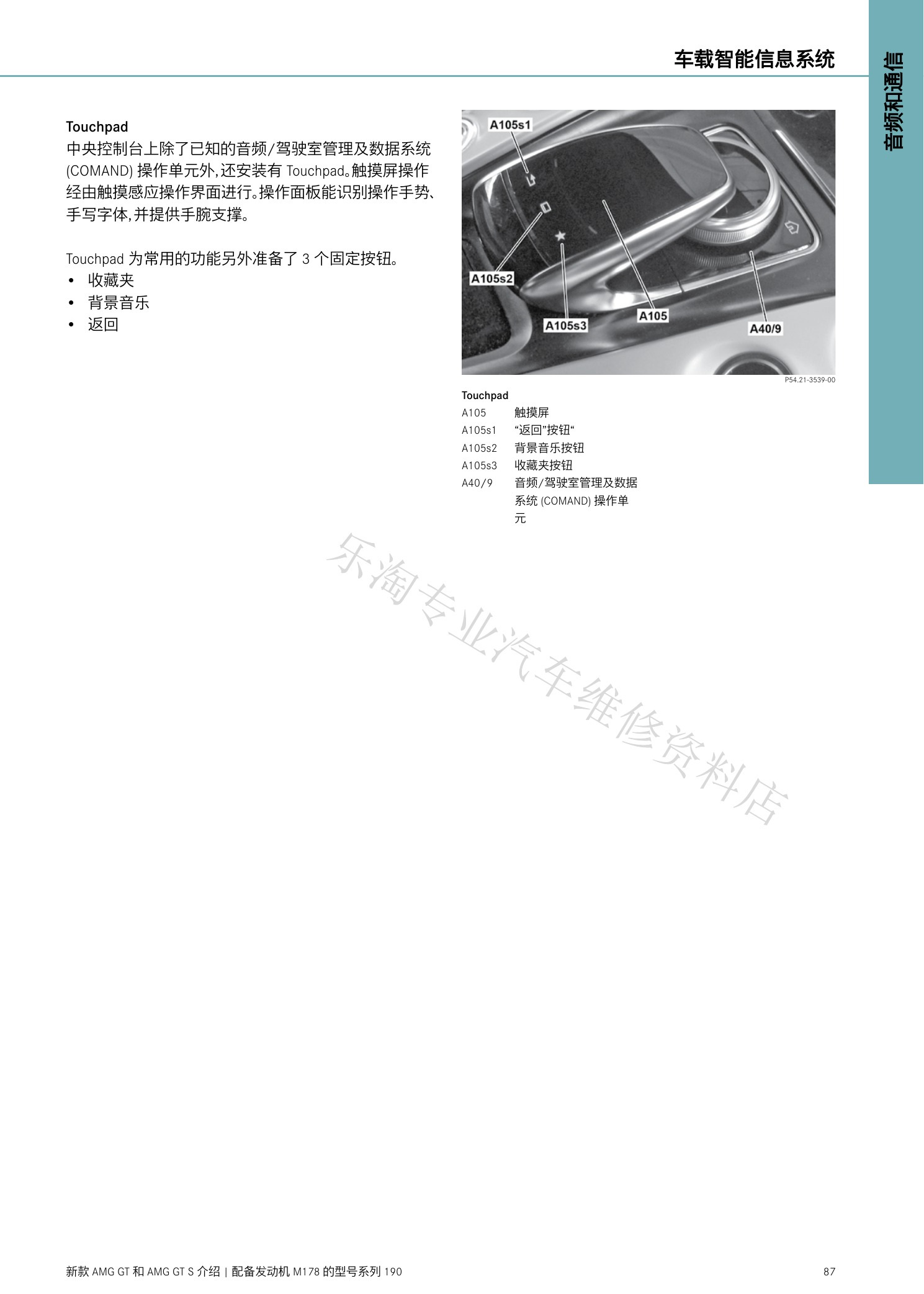

190系列AMG GT与M178维修介绍原第87页。
190系列AMG GT与M178维修介绍原第88页。
190系列AMG GT与M178维修介绍原第89页。

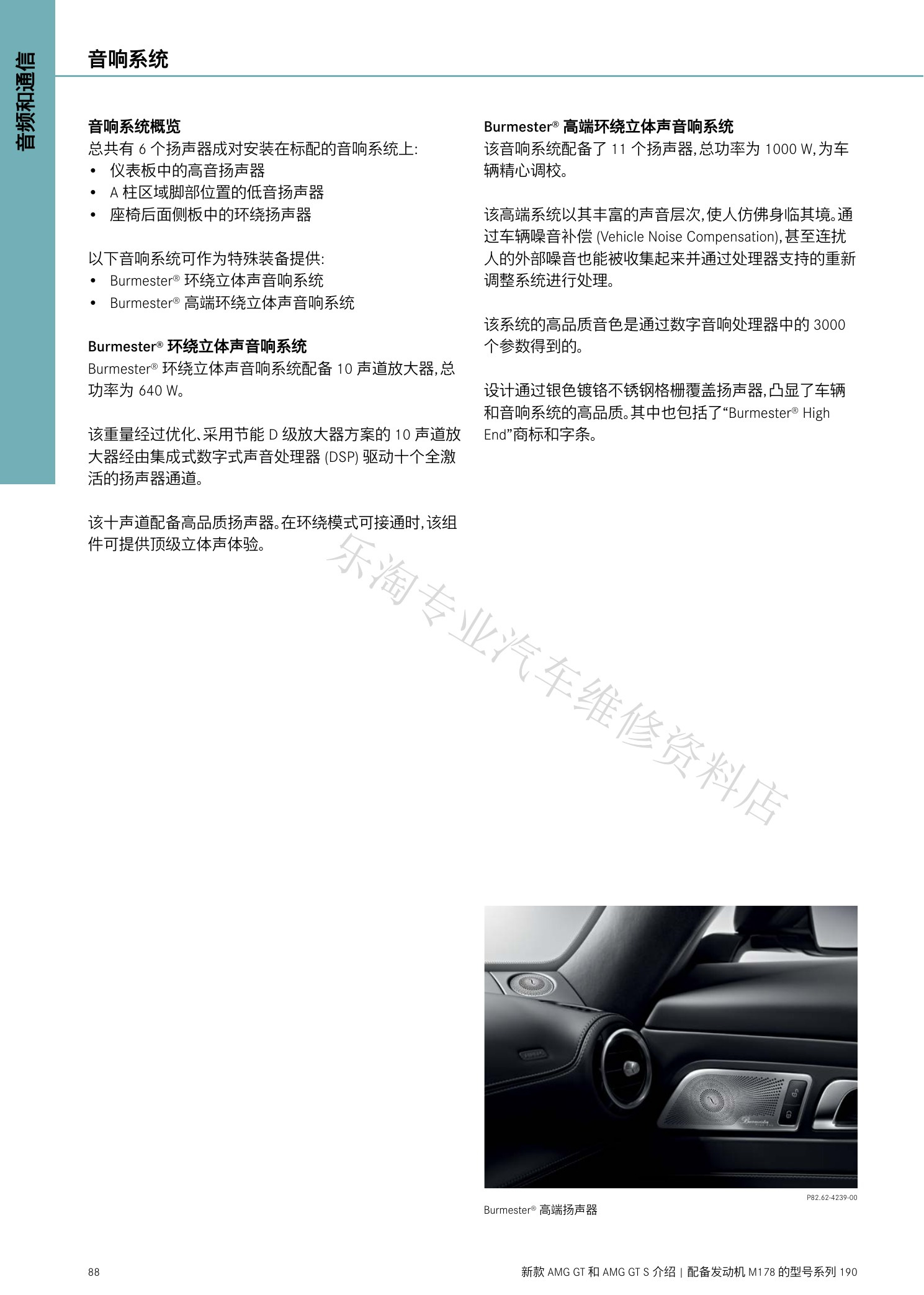

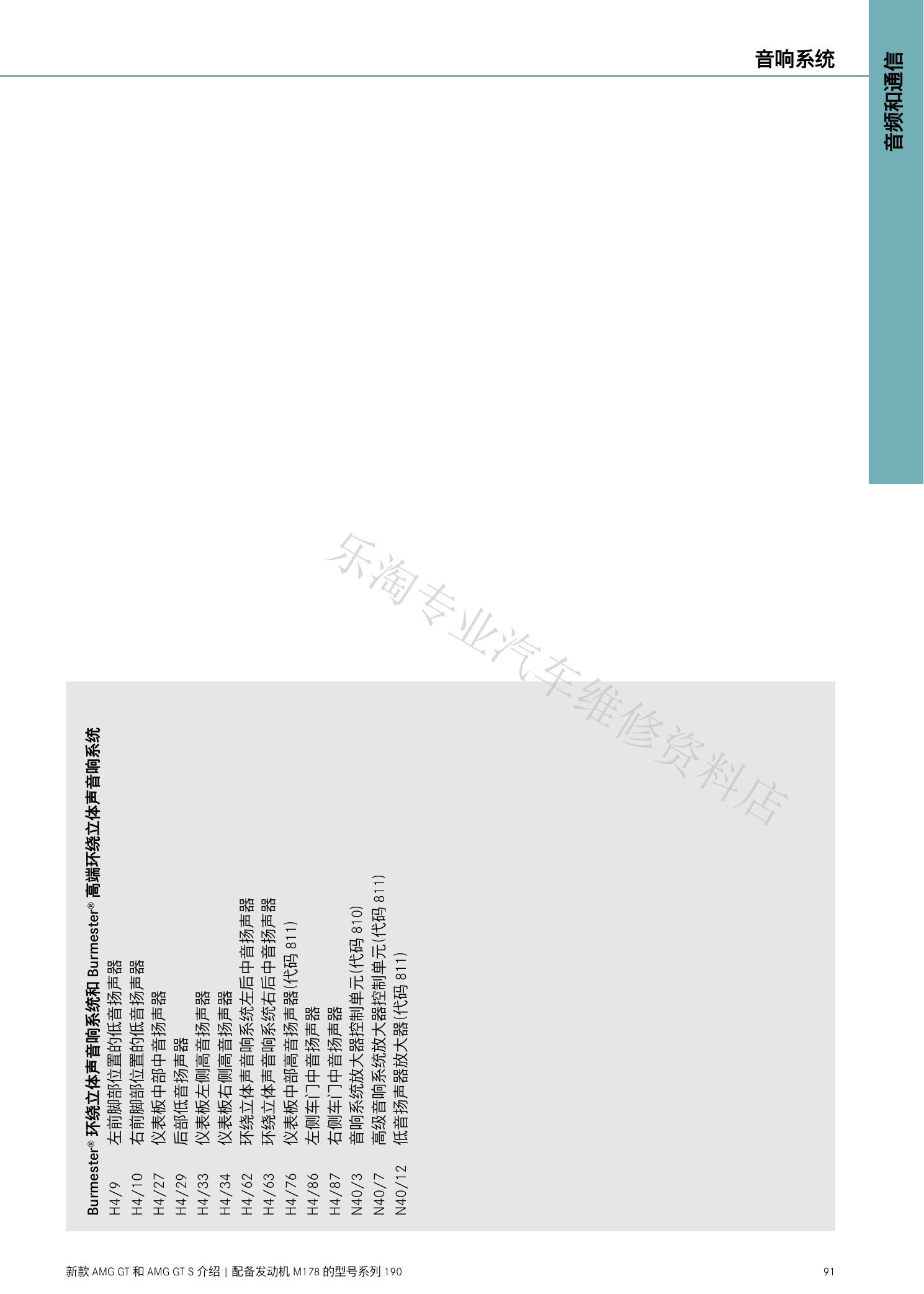

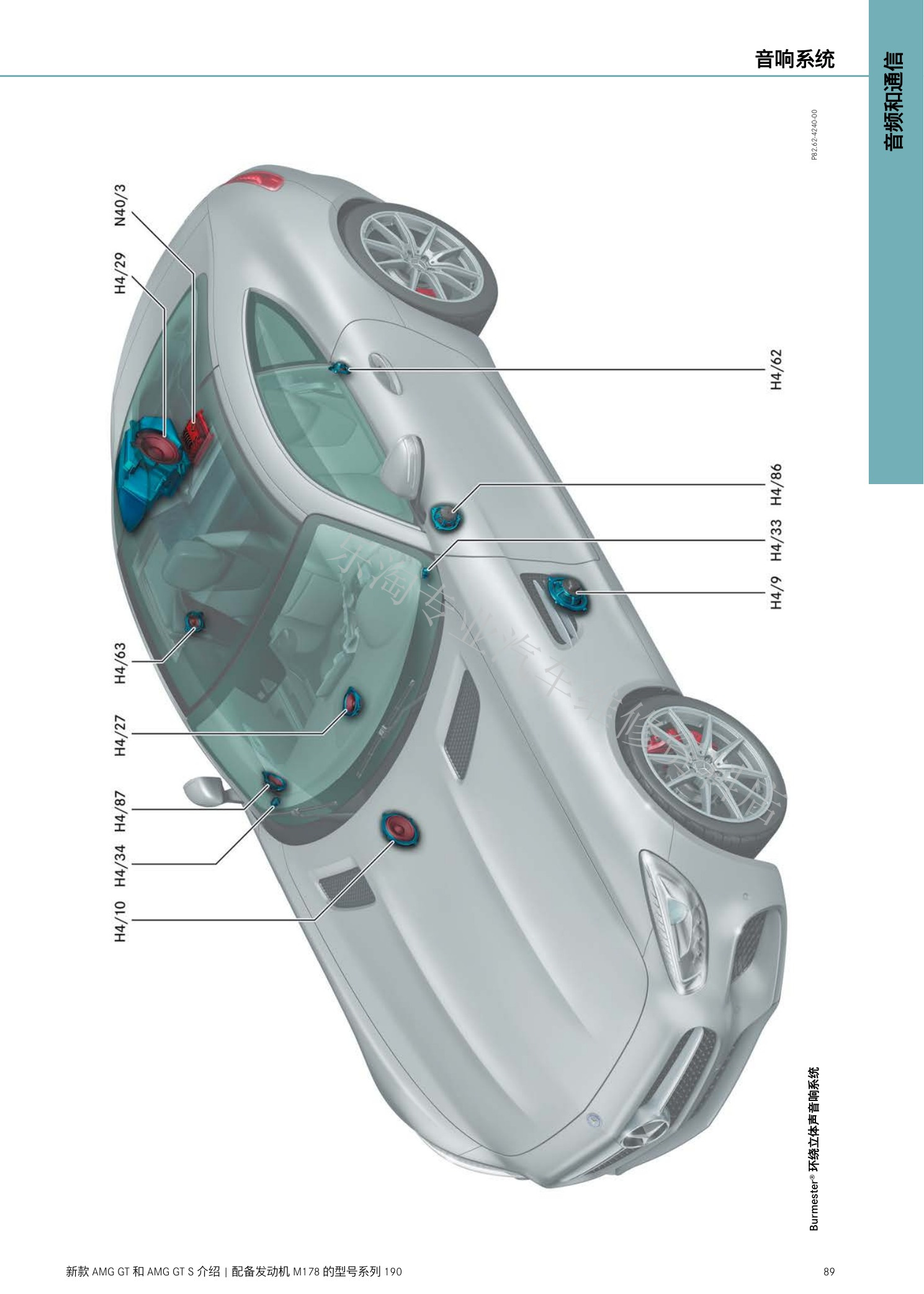

190系列AMG GT与M178维修介绍原第90页。
190系列AMG GT与M178维修介绍原第91页。

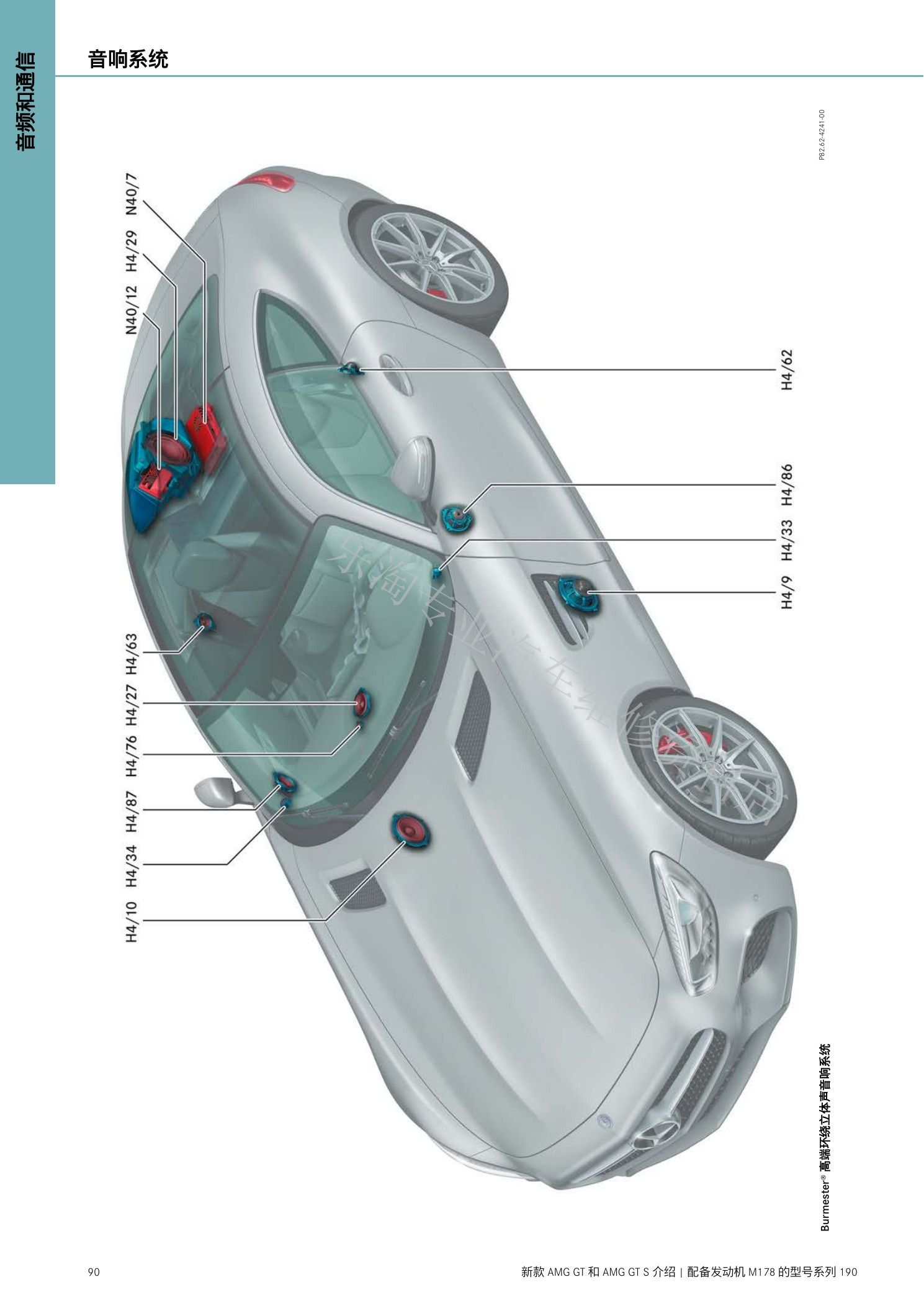

190系列AMG GT与M178维修介绍原第92页。

八、车身、专用工具与维修设备

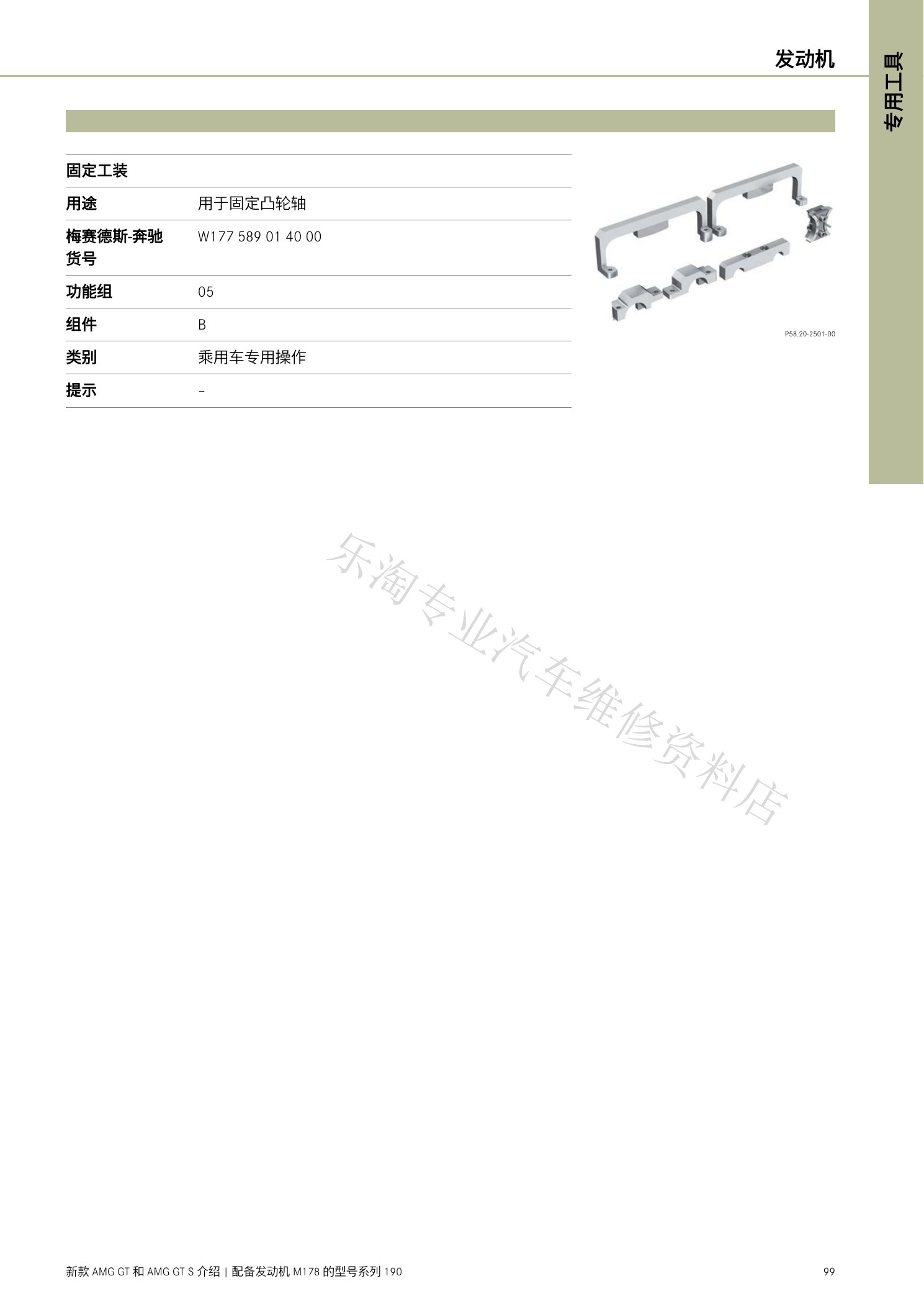

末尾保留车身外壳、事故力传递、维修等级、发动机/车身/底盘专用工具、维修间护套、车身维修系统、缩写和索引。

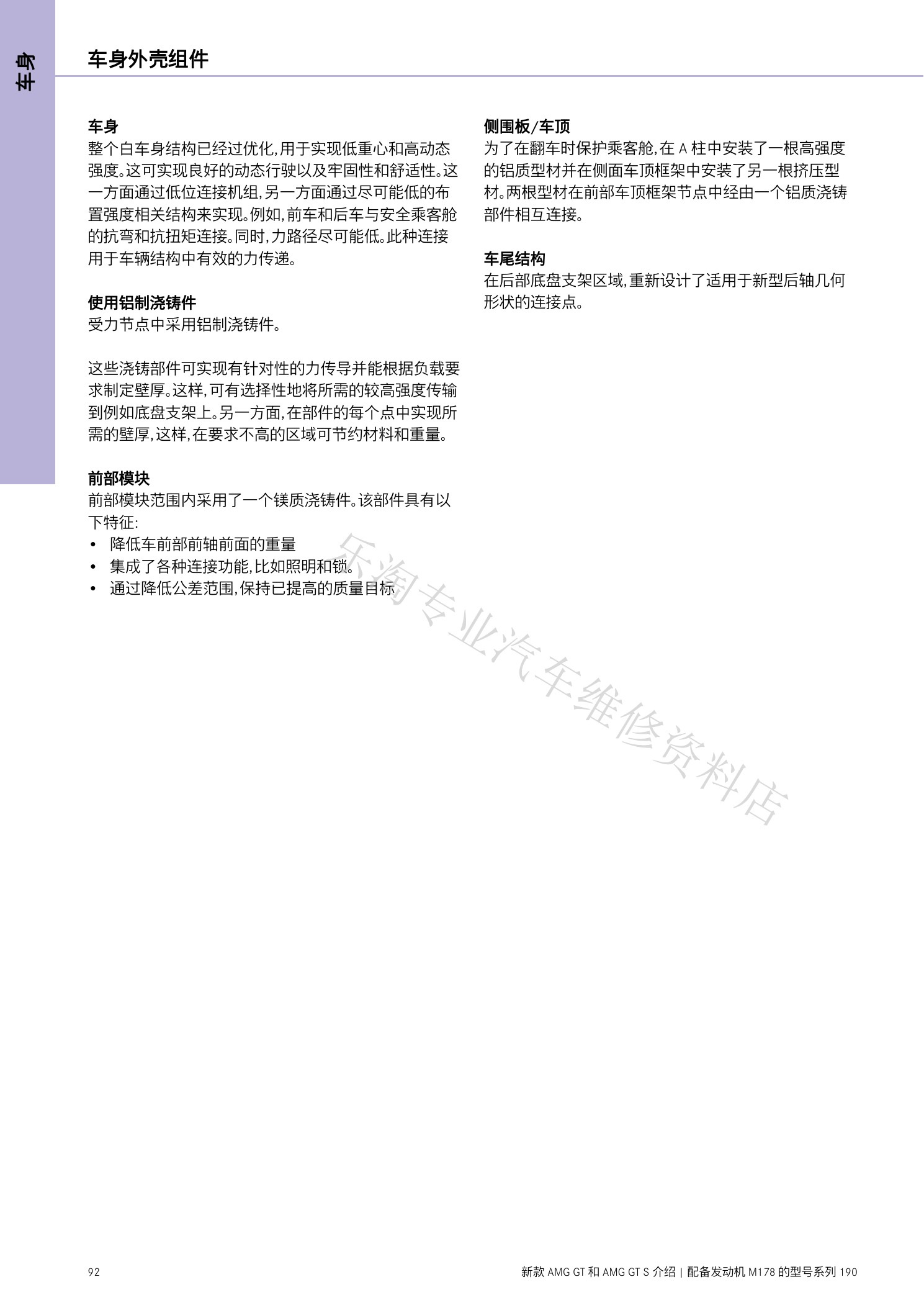

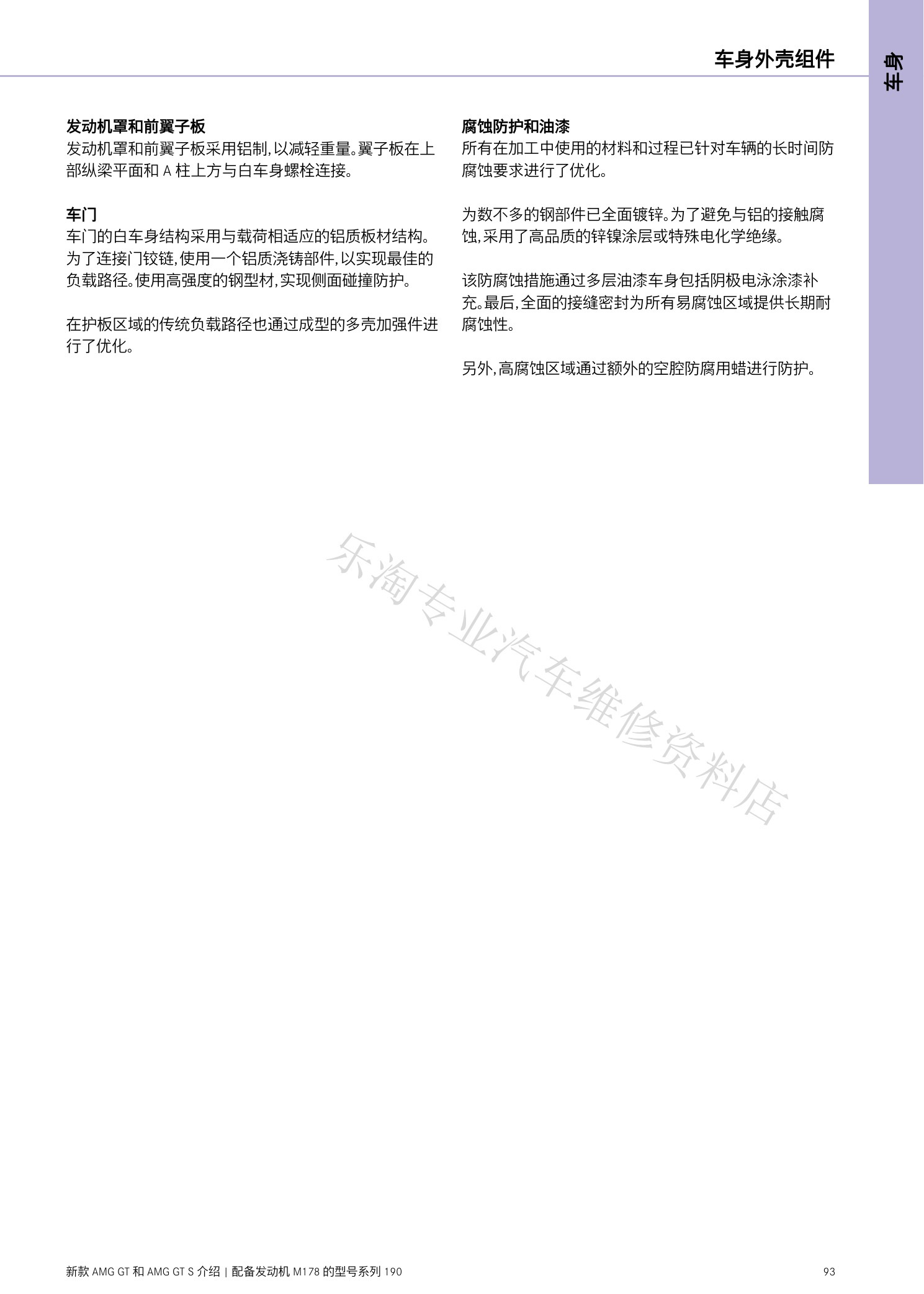

190系列AMG GT与M178维修介绍原第93页。

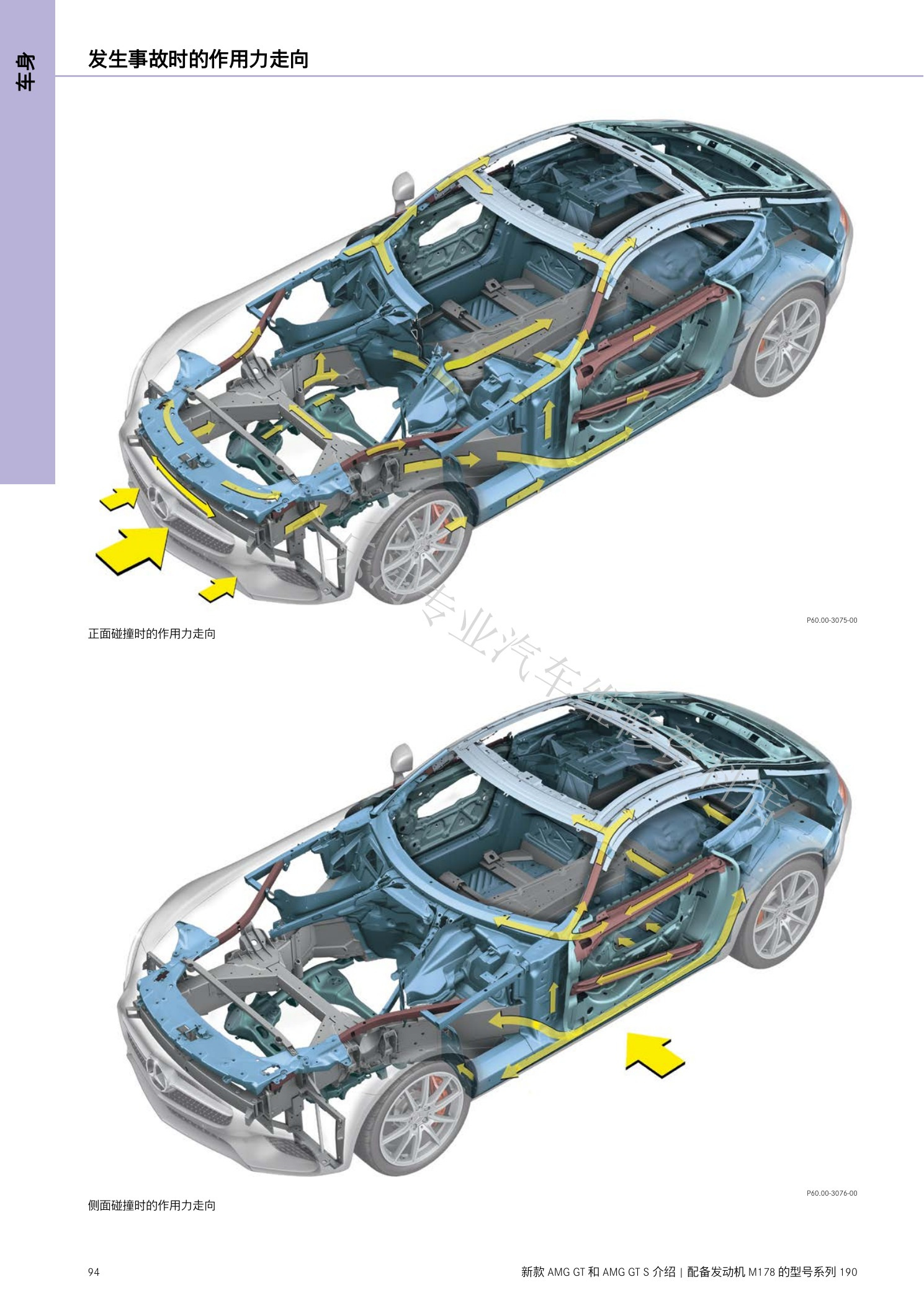

190系列AMG GT与M178维修介绍原第94页。

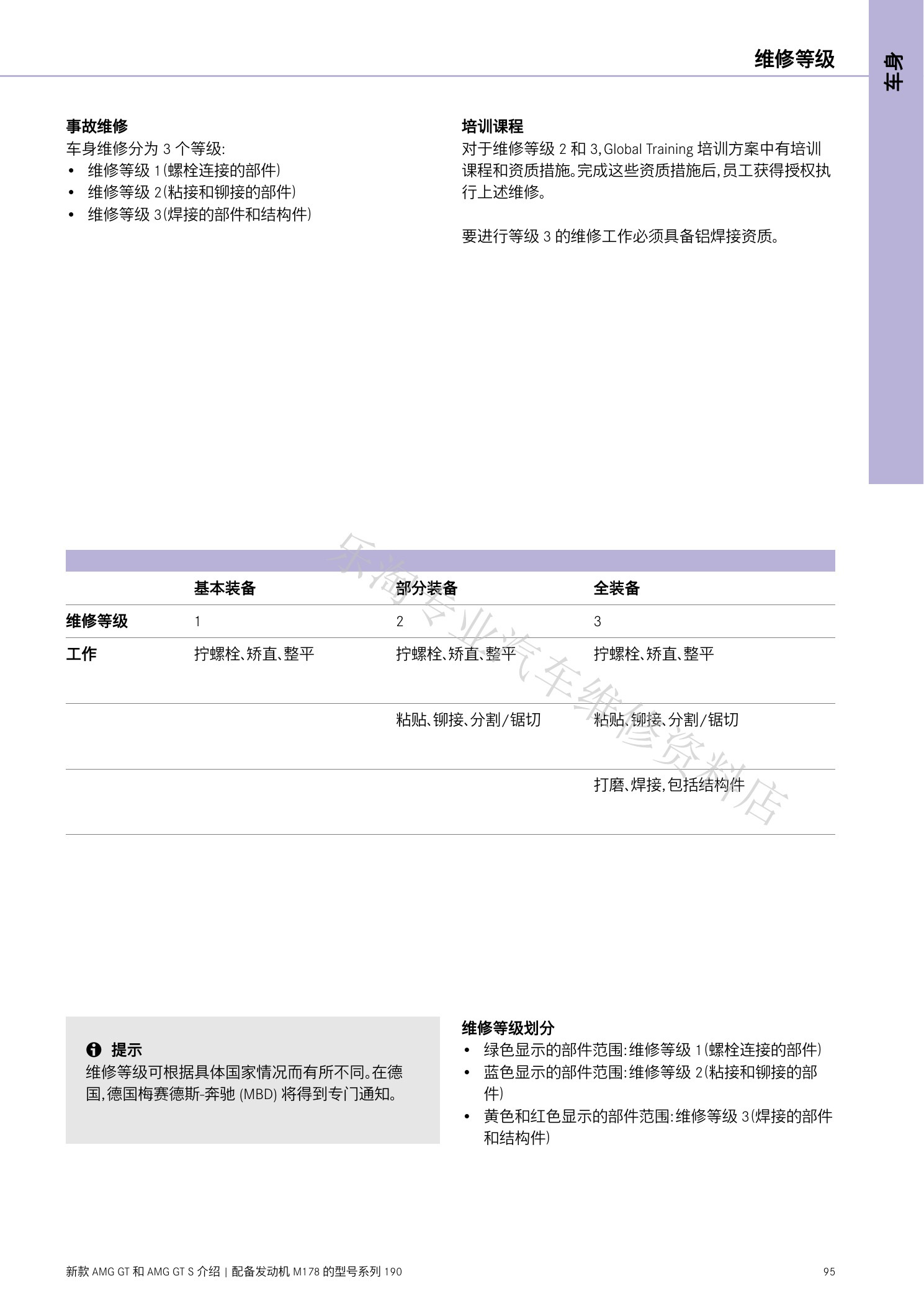

190系列AMG GT与M178维修介绍原第95页。

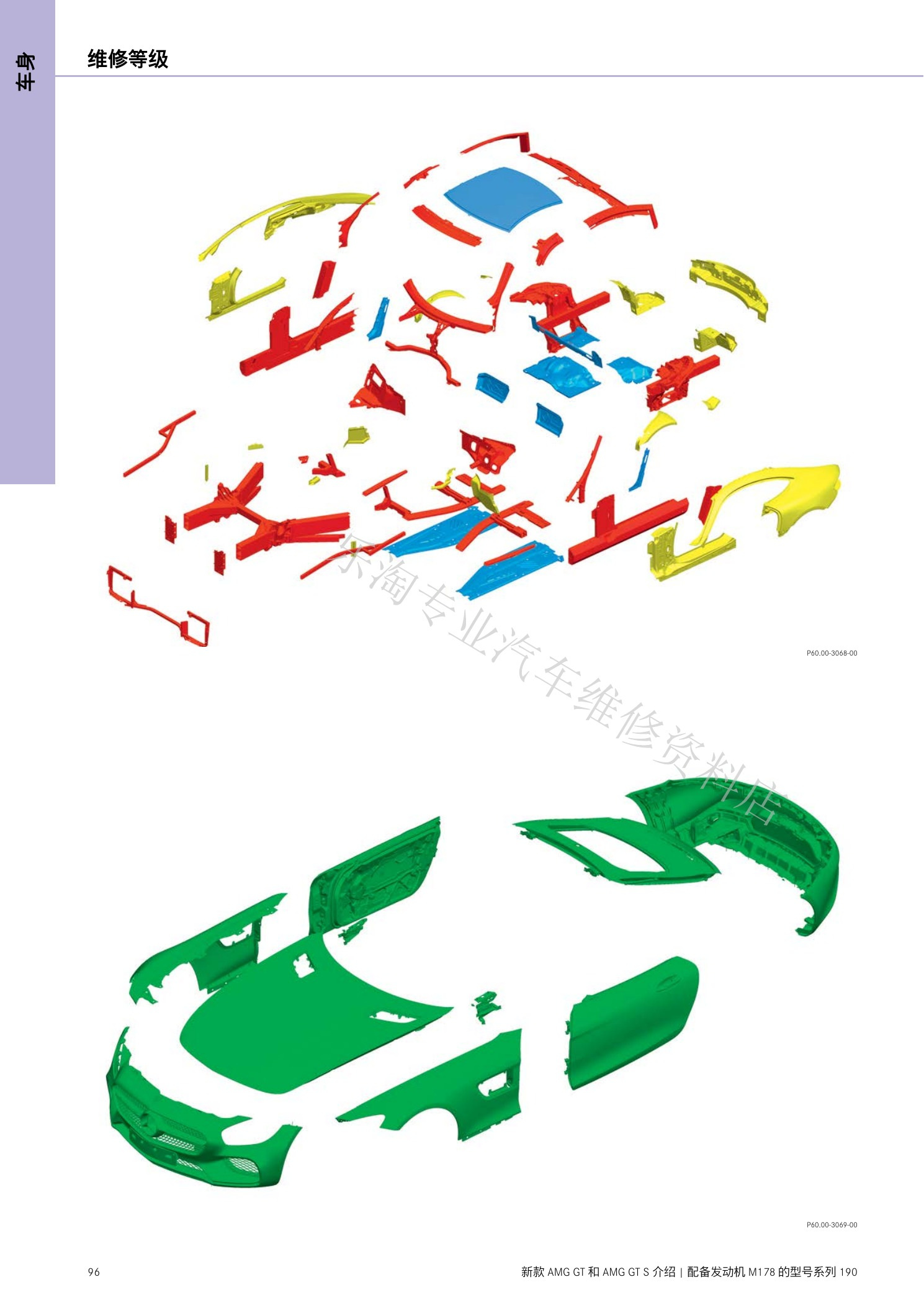

190系列AMG GT与M178维修介绍原第96页。

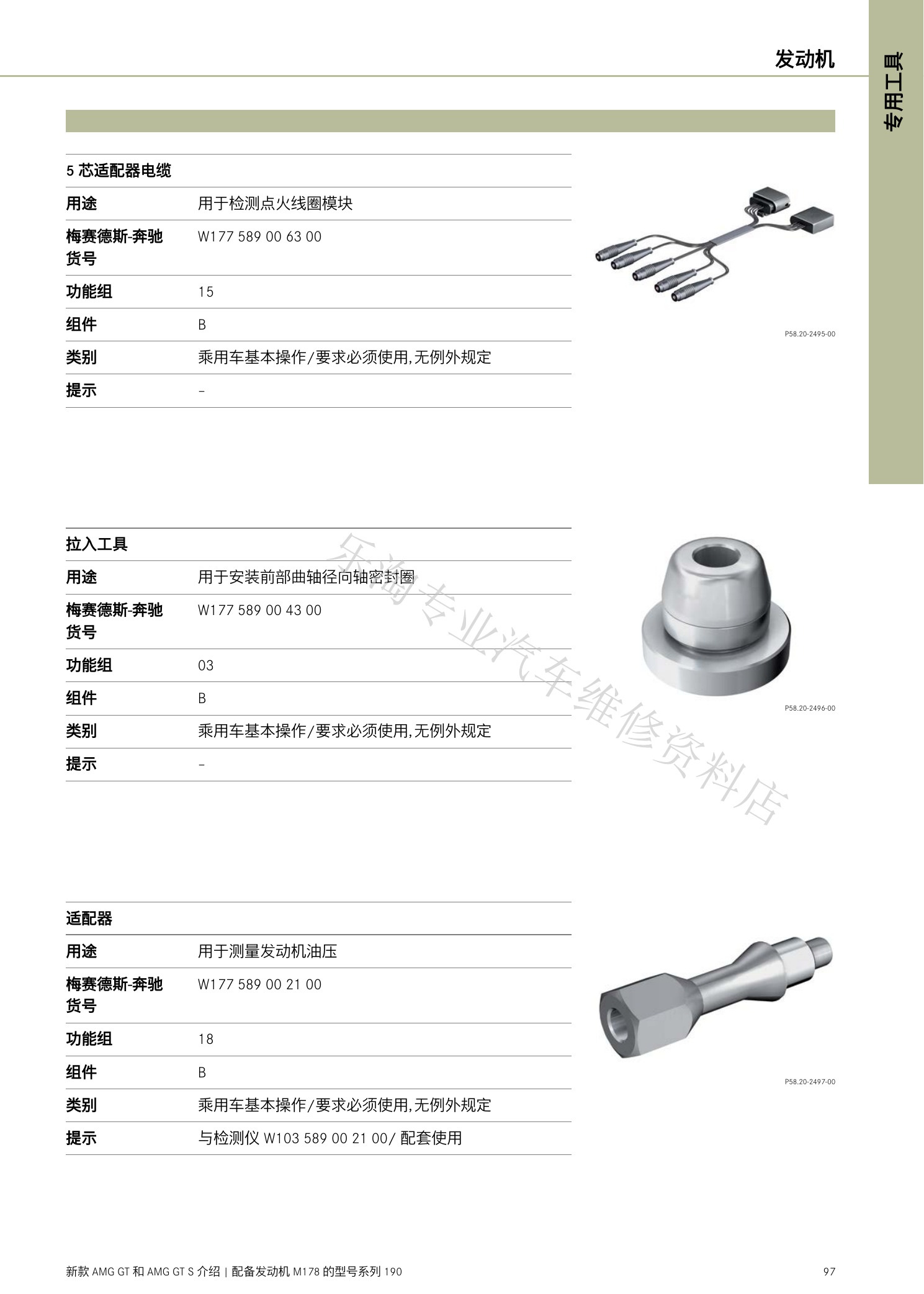

190系列AMG GT与M178维修介绍原第97页。
190系列AMG GT与M178维修介绍原第98页。
190系列AMG GT与M178维修介绍原第99页。

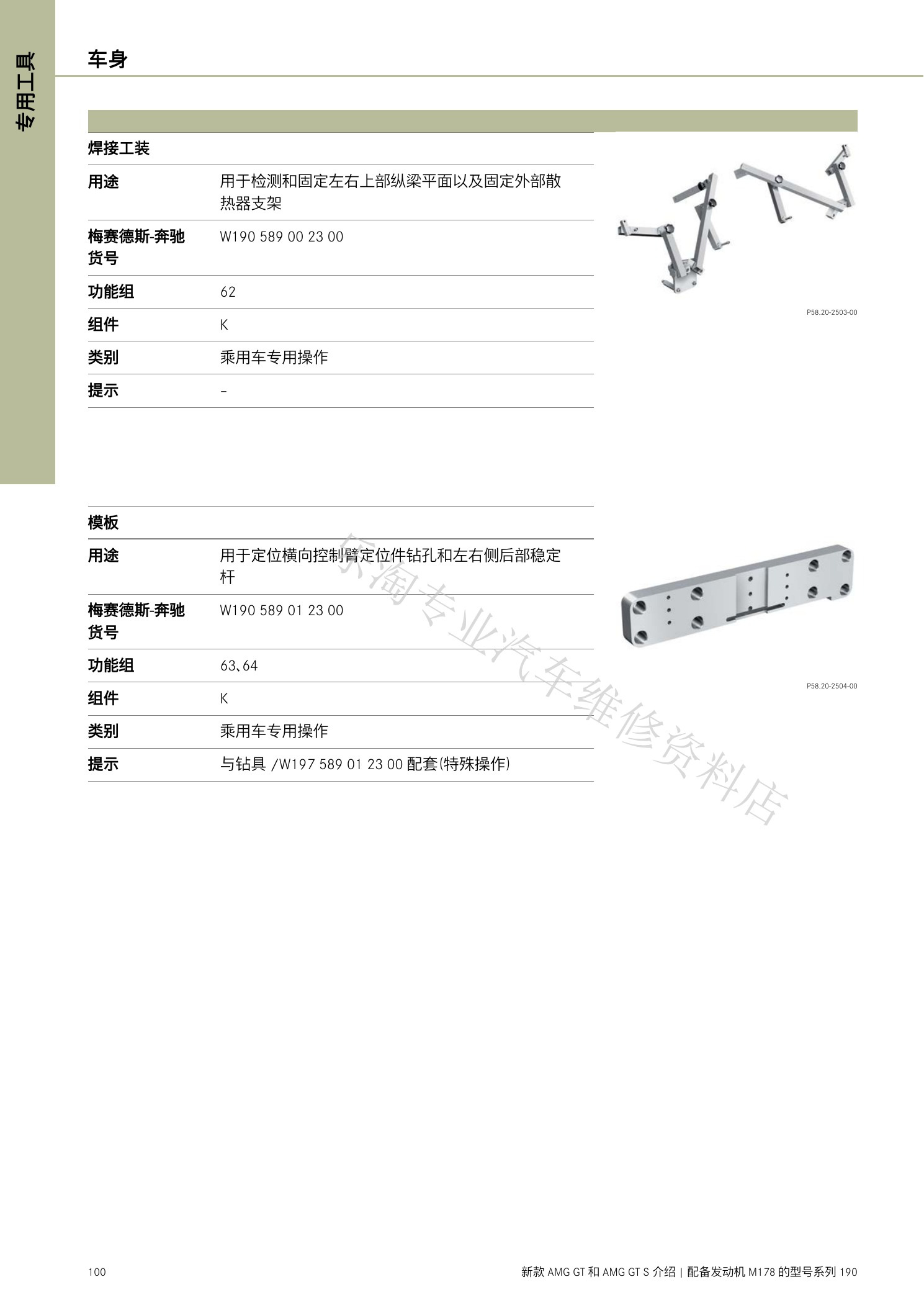

190系列AMG GT与M178维修介绍原第100页。
190系列AMG GT与M178维修介绍原第101页。

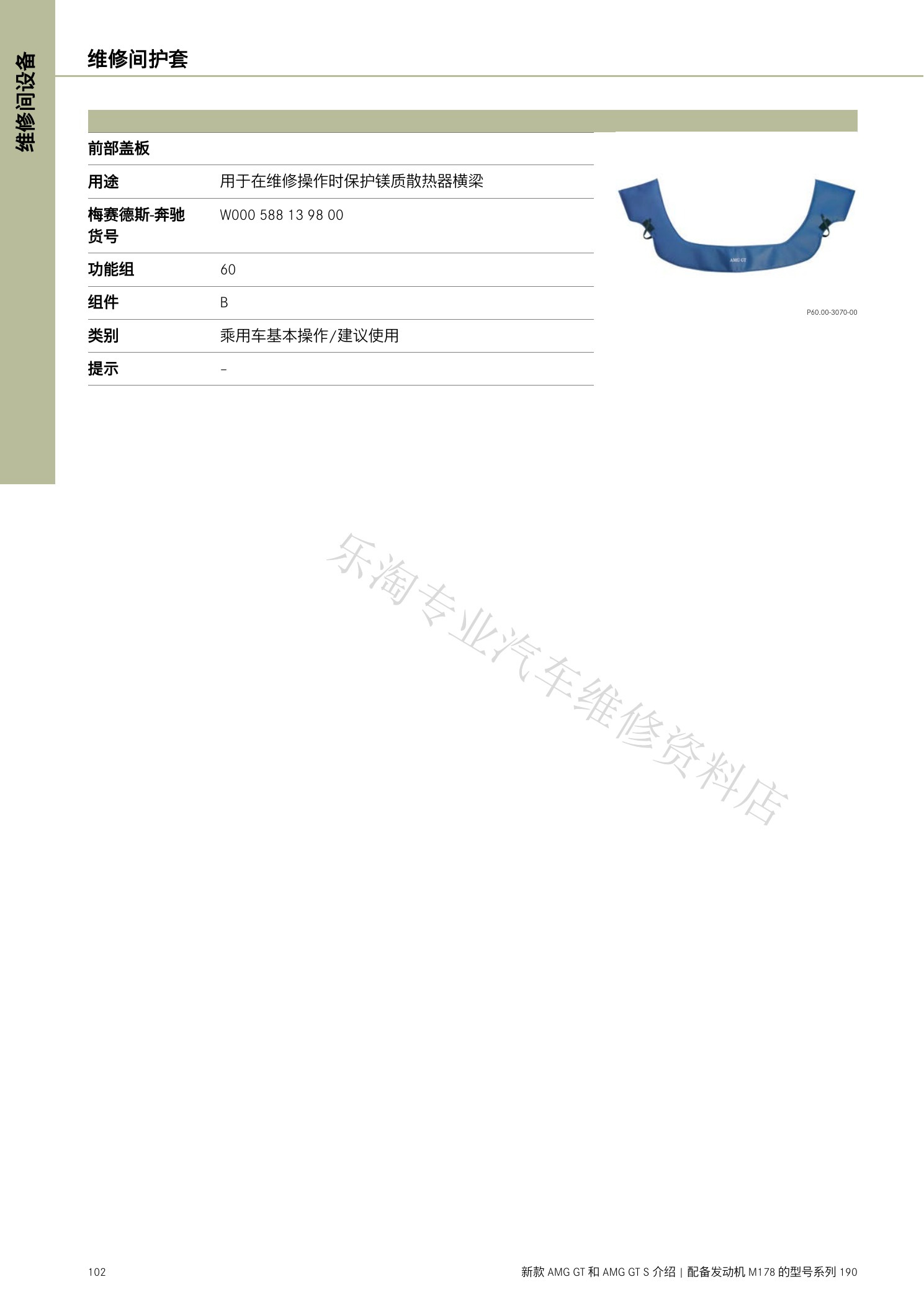

190系列AMG GT与M178维修介绍原第102页。

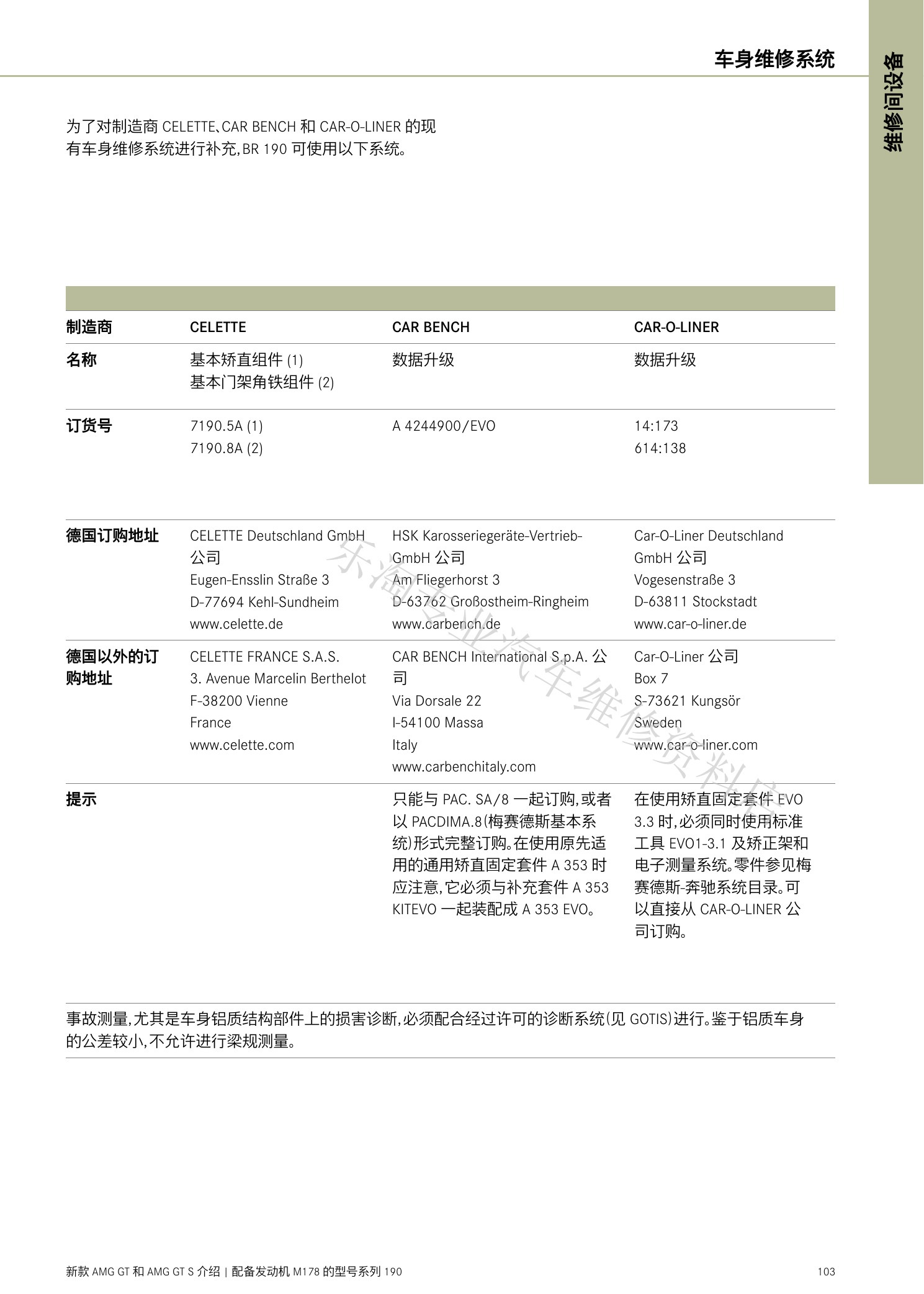

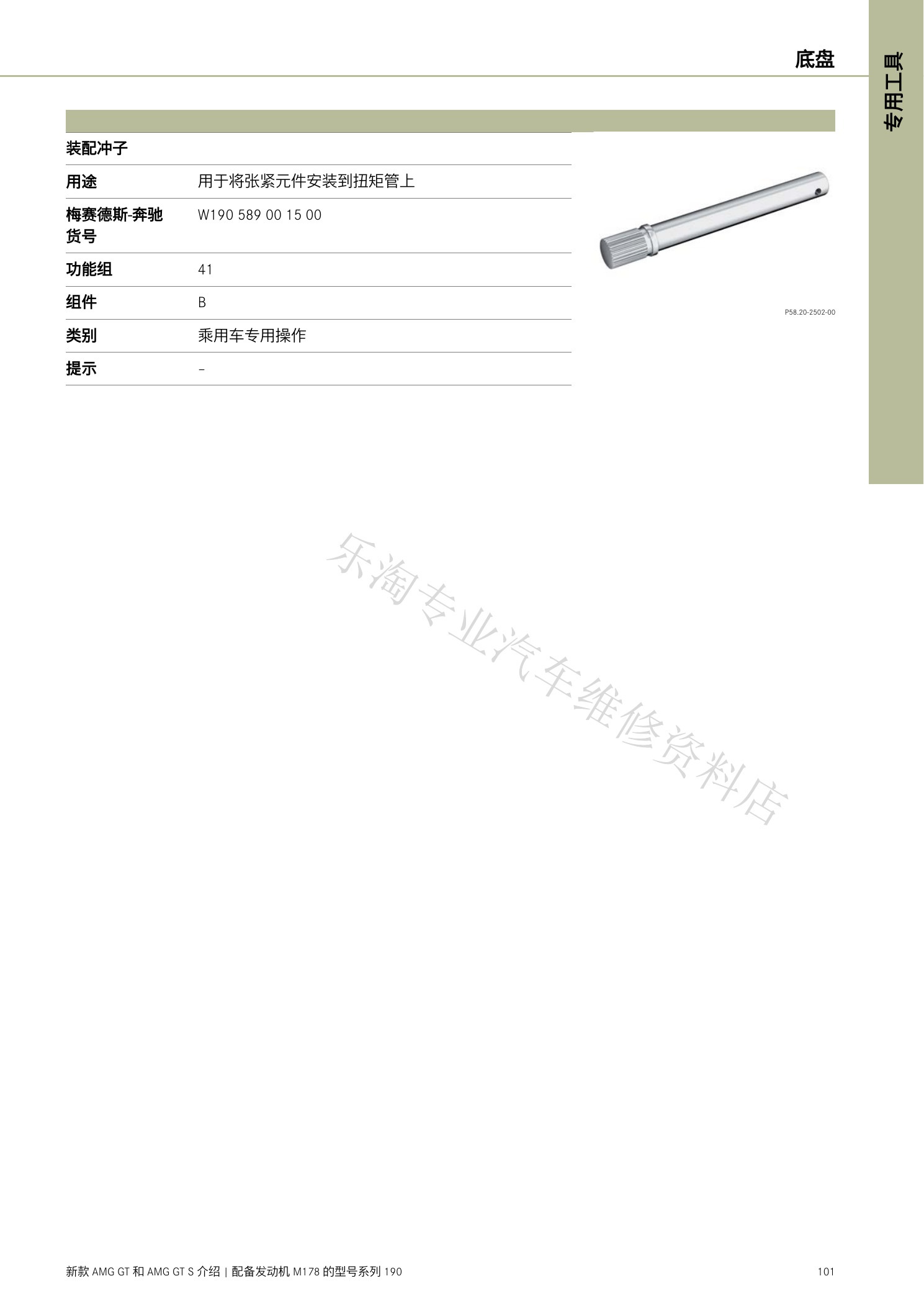

190系列AMG GT与M178维修介绍原第103页。
190系列AMG GT与M178维修介绍原第104页。

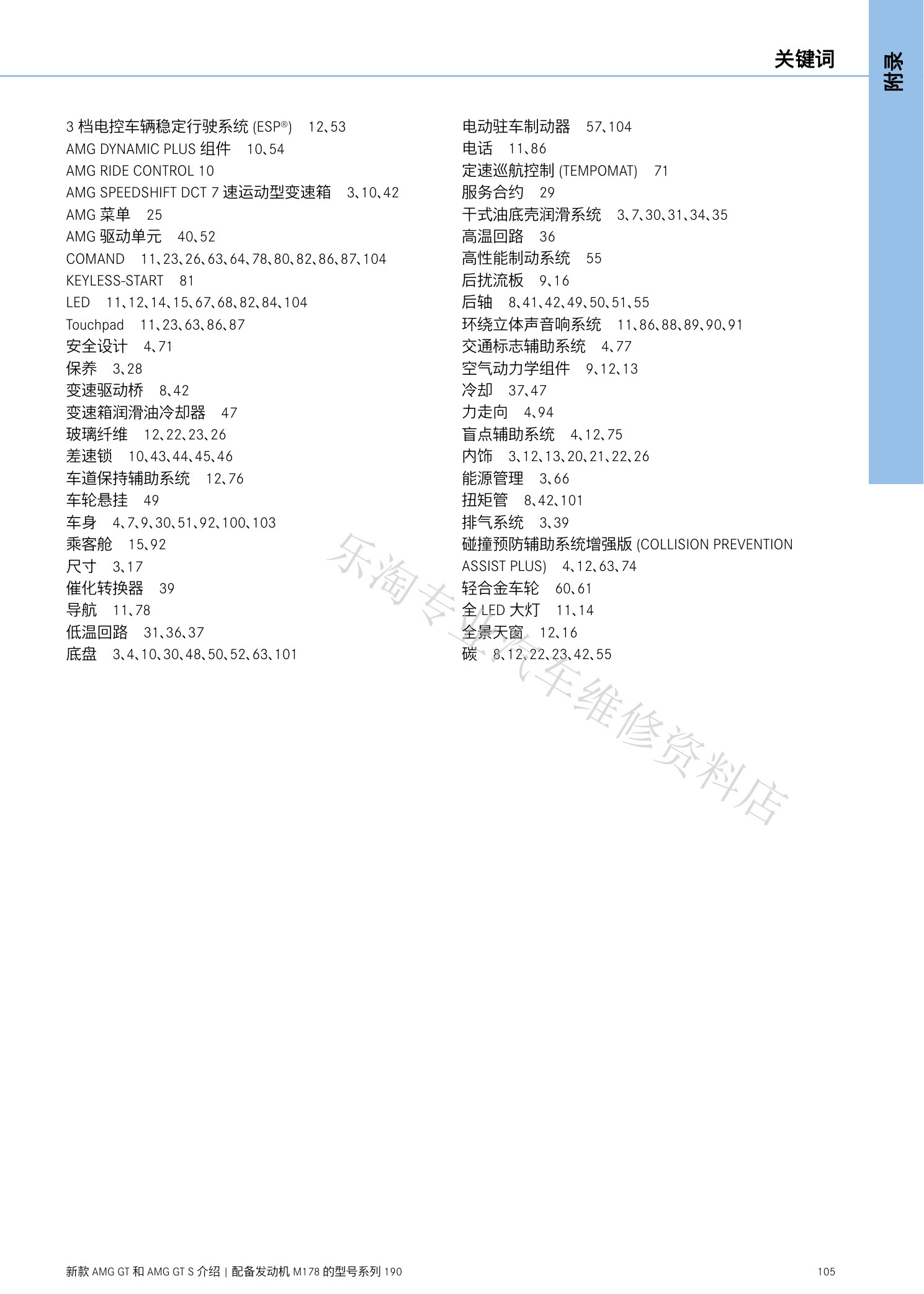

190系列AMG GT与M178维修介绍原第105页。

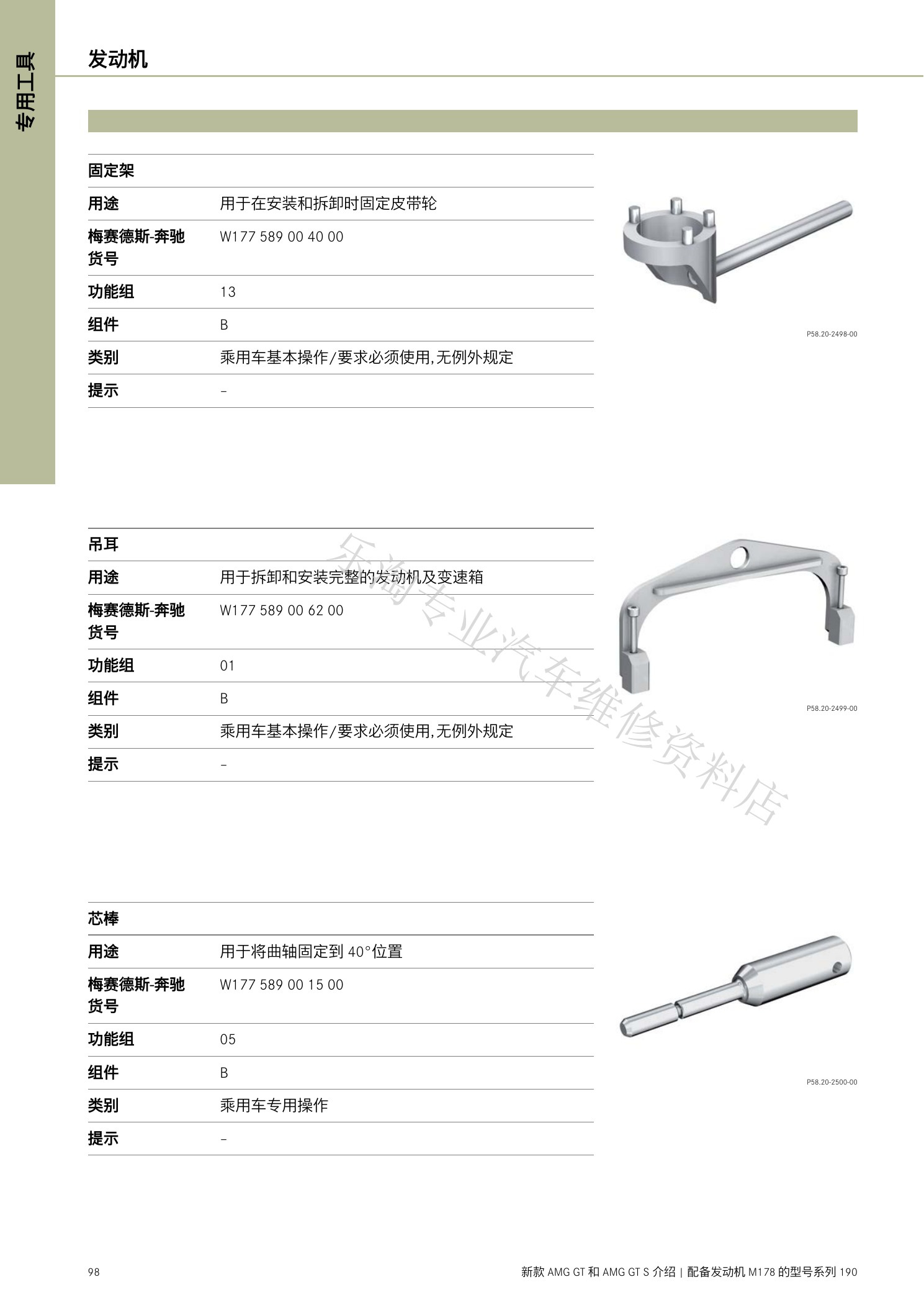

190系列AMG GT与M178维修介绍原第106页。
190系列AMG GT与M178维修介绍原第107页。

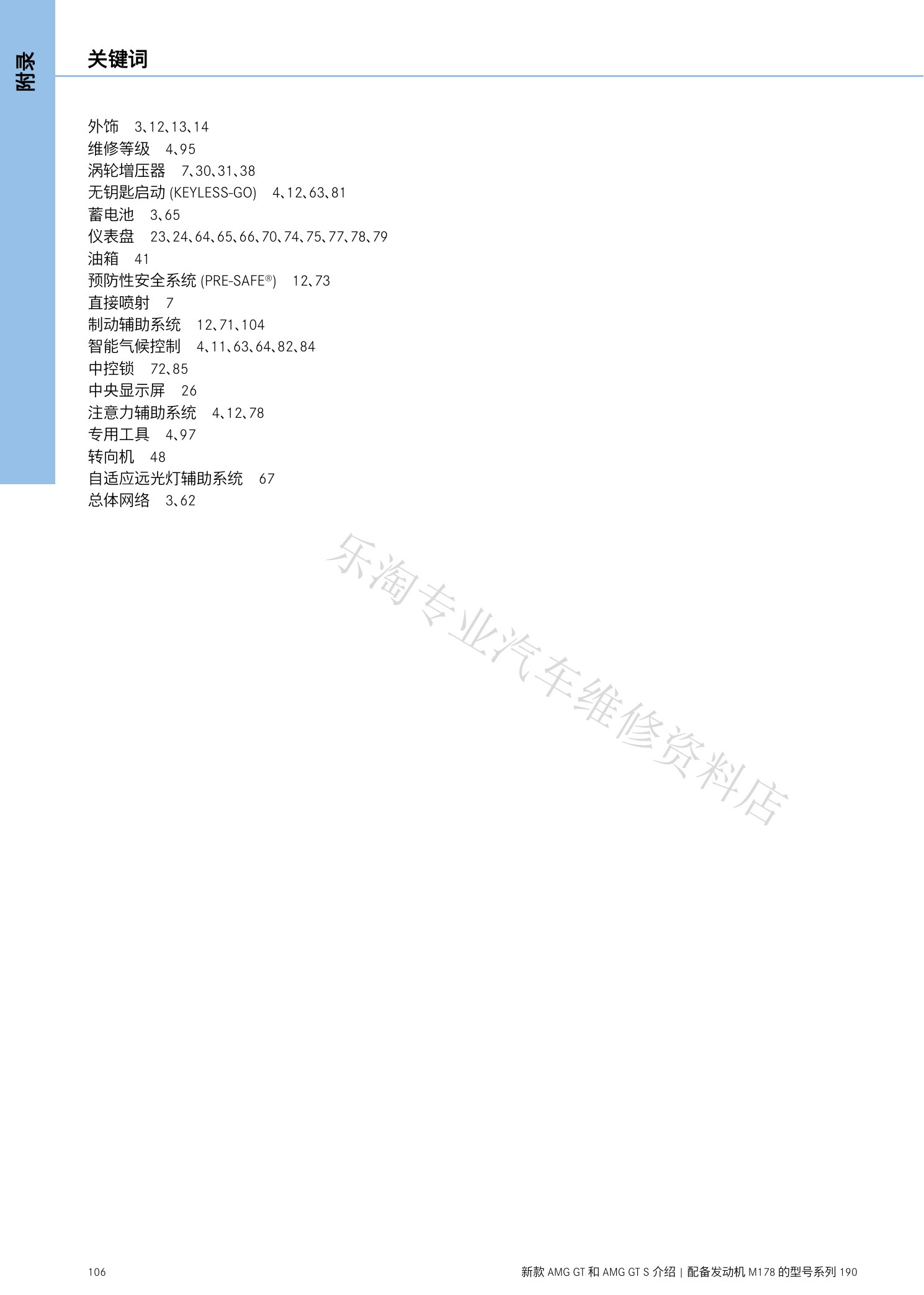

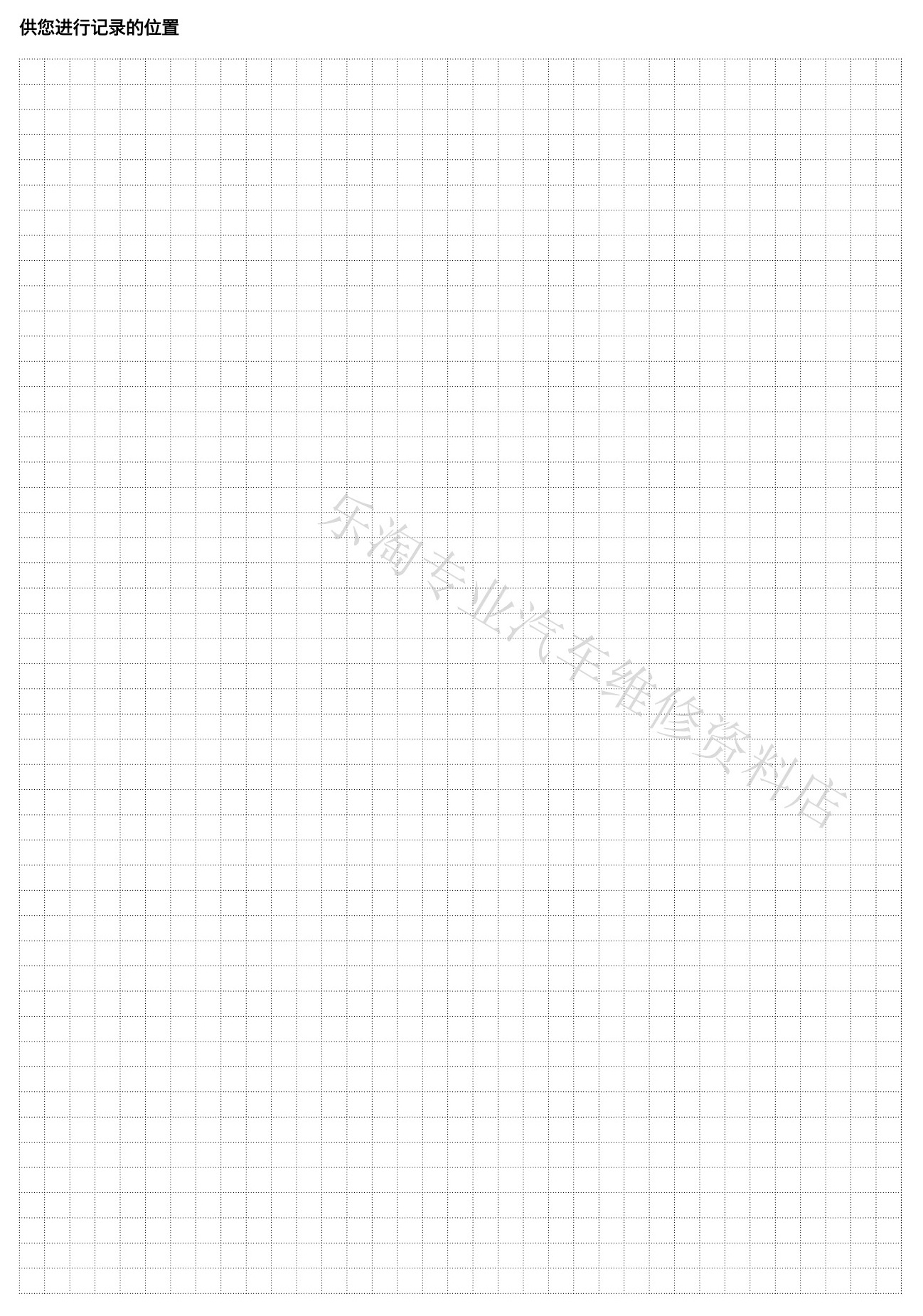

190系列AMG GT与M178维修介绍原第108页。

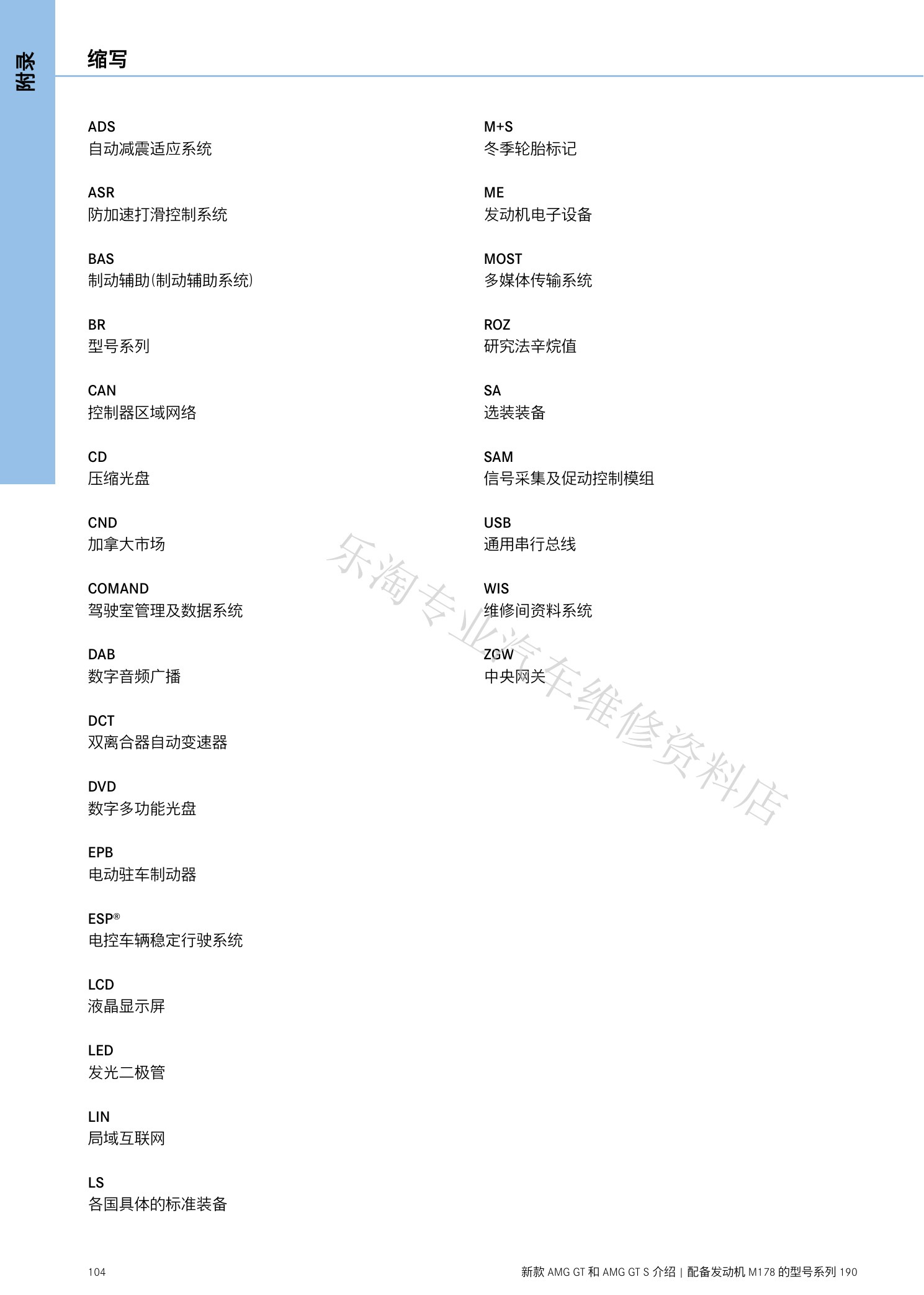

190系列AMG GT与M178维修介绍原第109页。

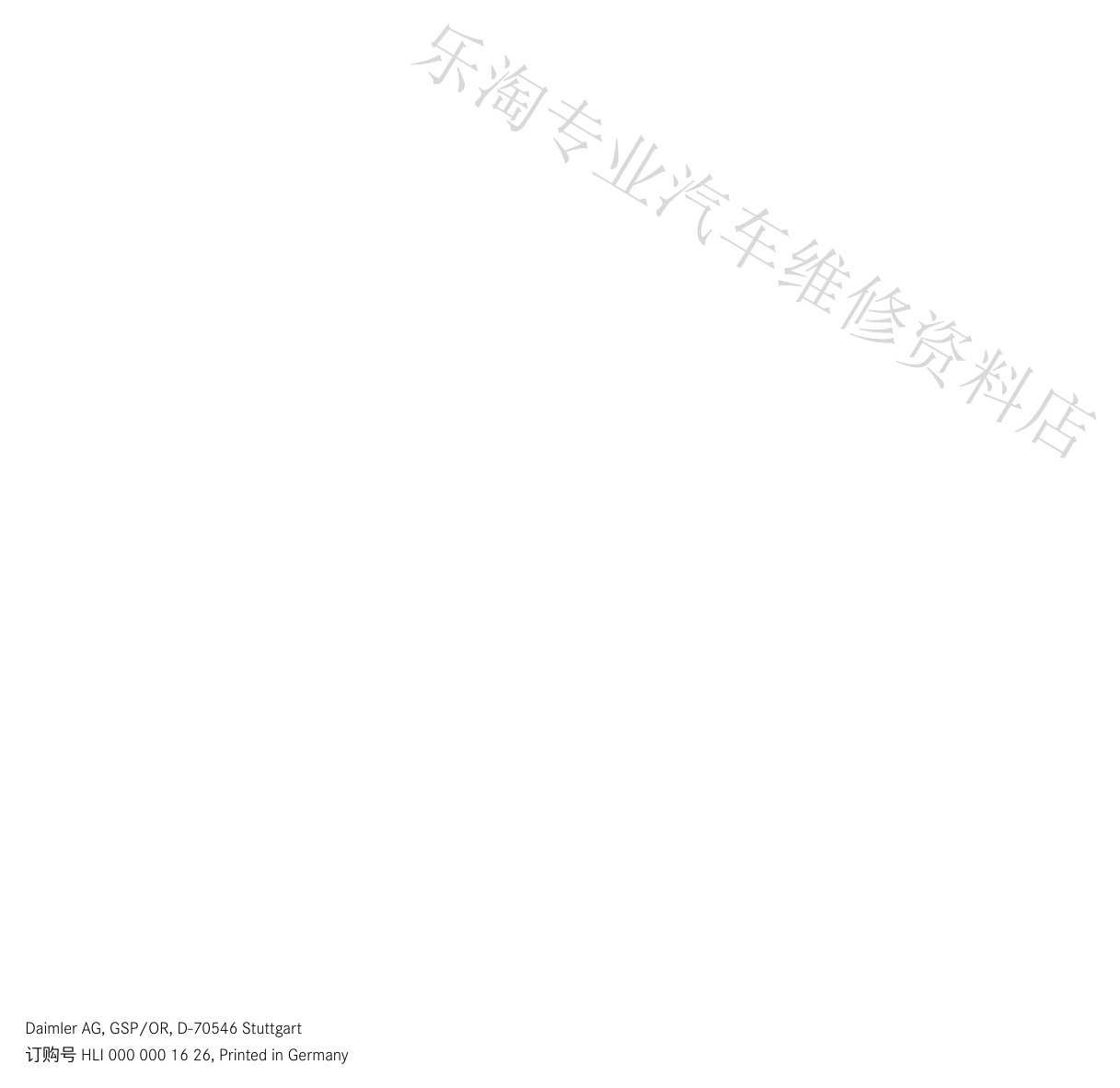

190系列AMG GT与M178维修介绍原第110页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
