奔驰ECO自动启停技术指南：停机条件、辅助蓄电池与XENTRY诊断

一、资料范围与诊断定位

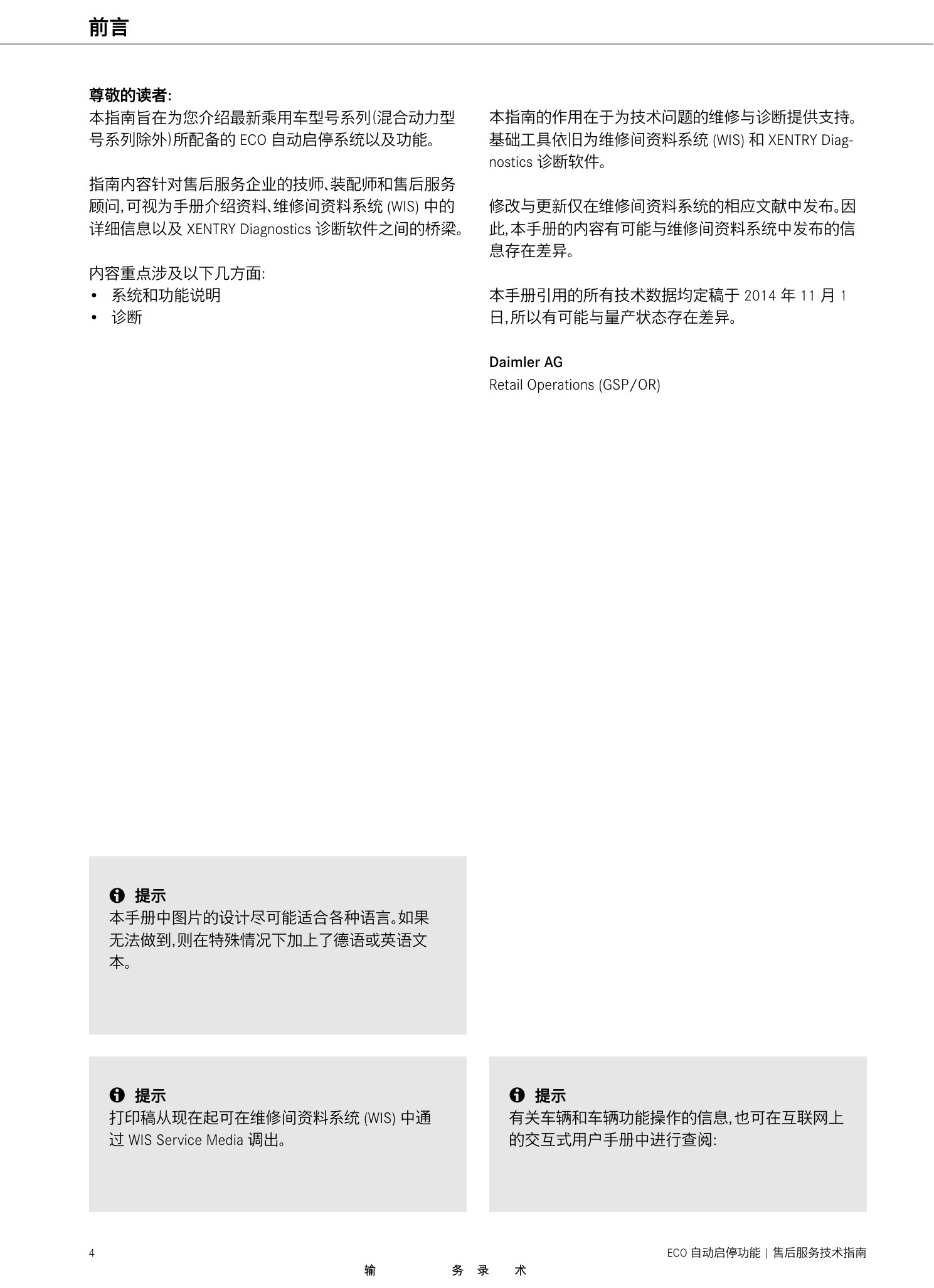

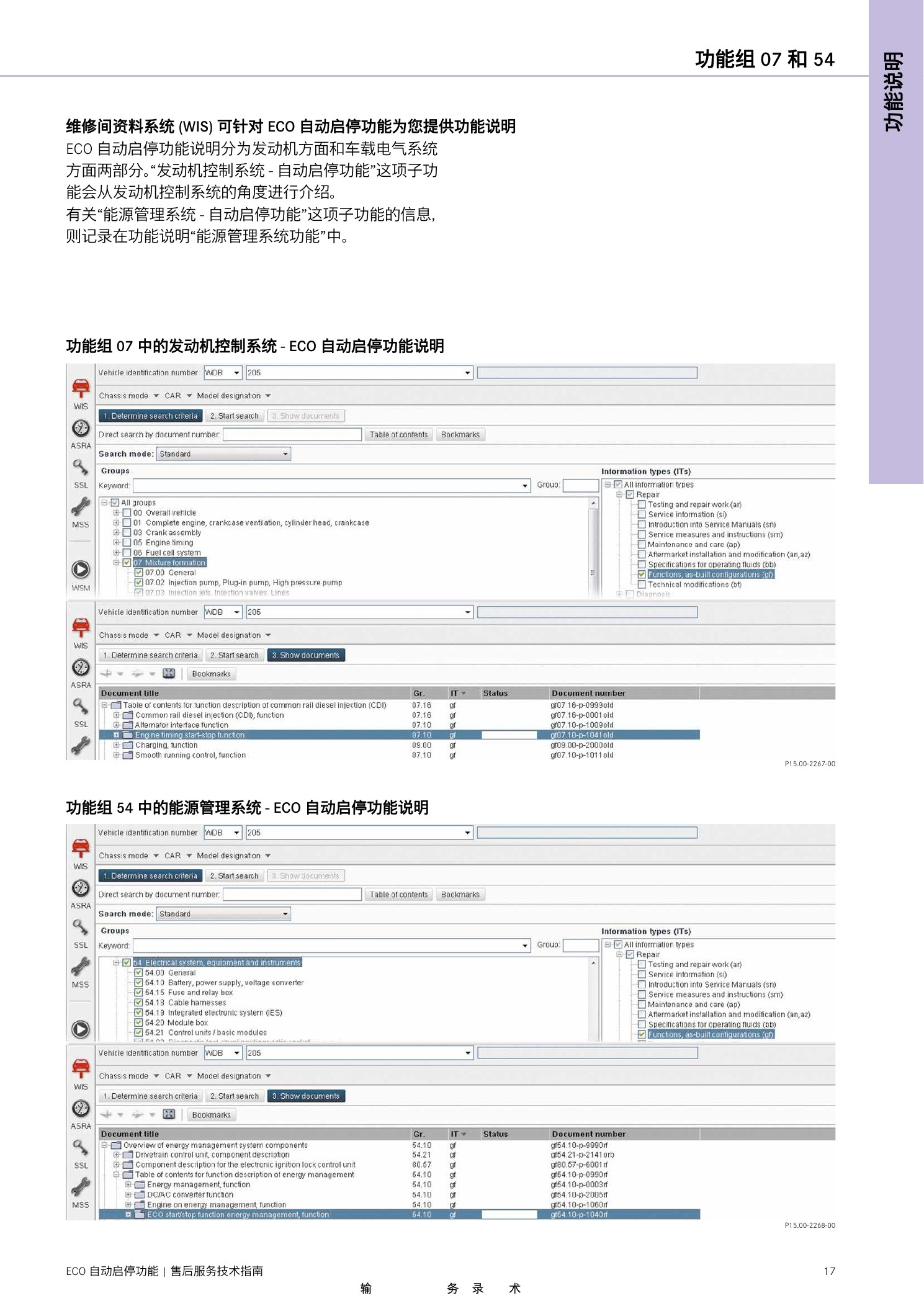

这份售后服务技术指南连接系统介绍、WIS详细资料与XENTRY诊断，内容定稿于2014年11月。A级176与C级204目录中的两份PDF哈希完全相同，因此只发布一次；资料示例还涉及205等车型，不能按文件夹名称限制适用范围。

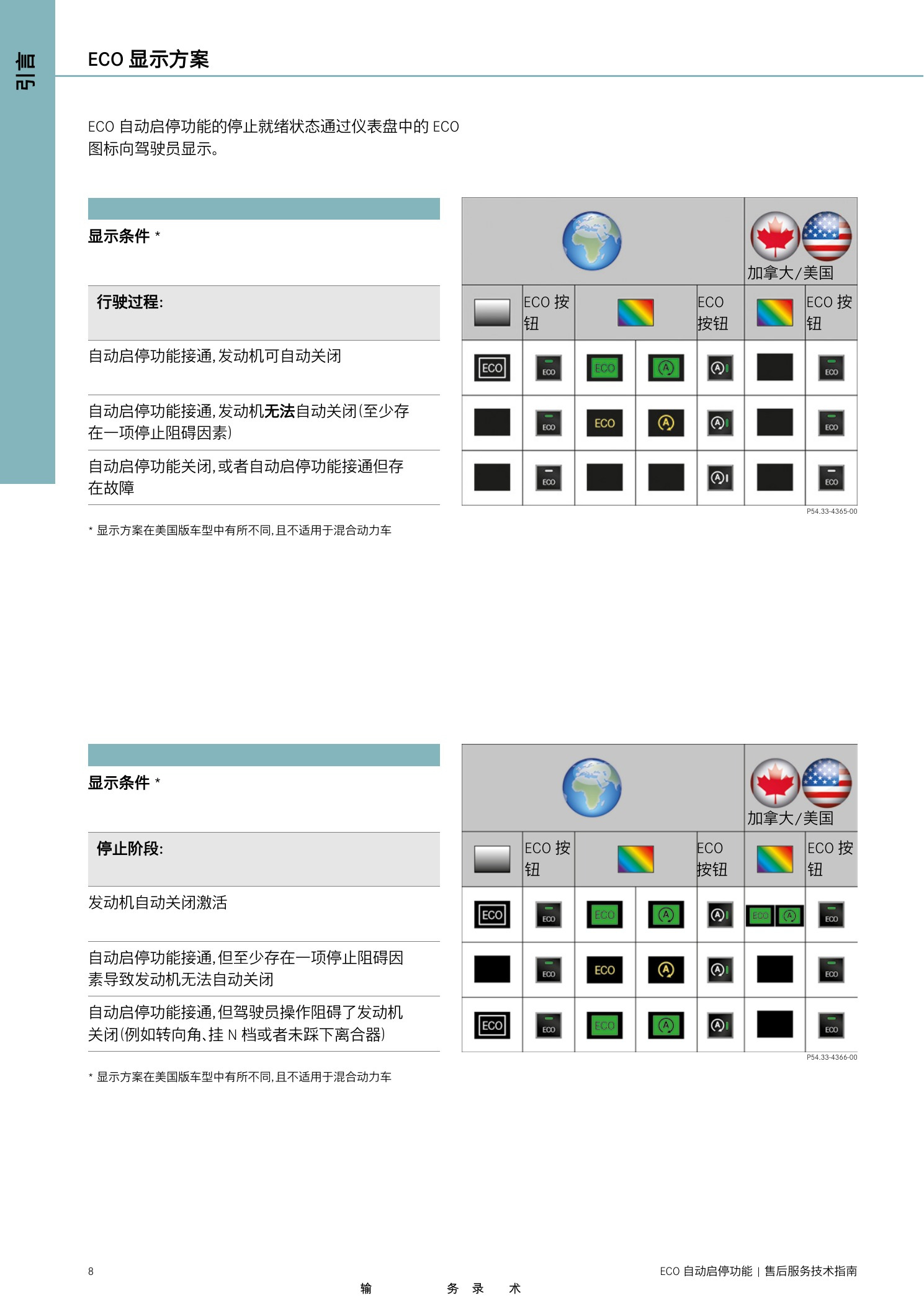

二、系统概览与ECO显示方案

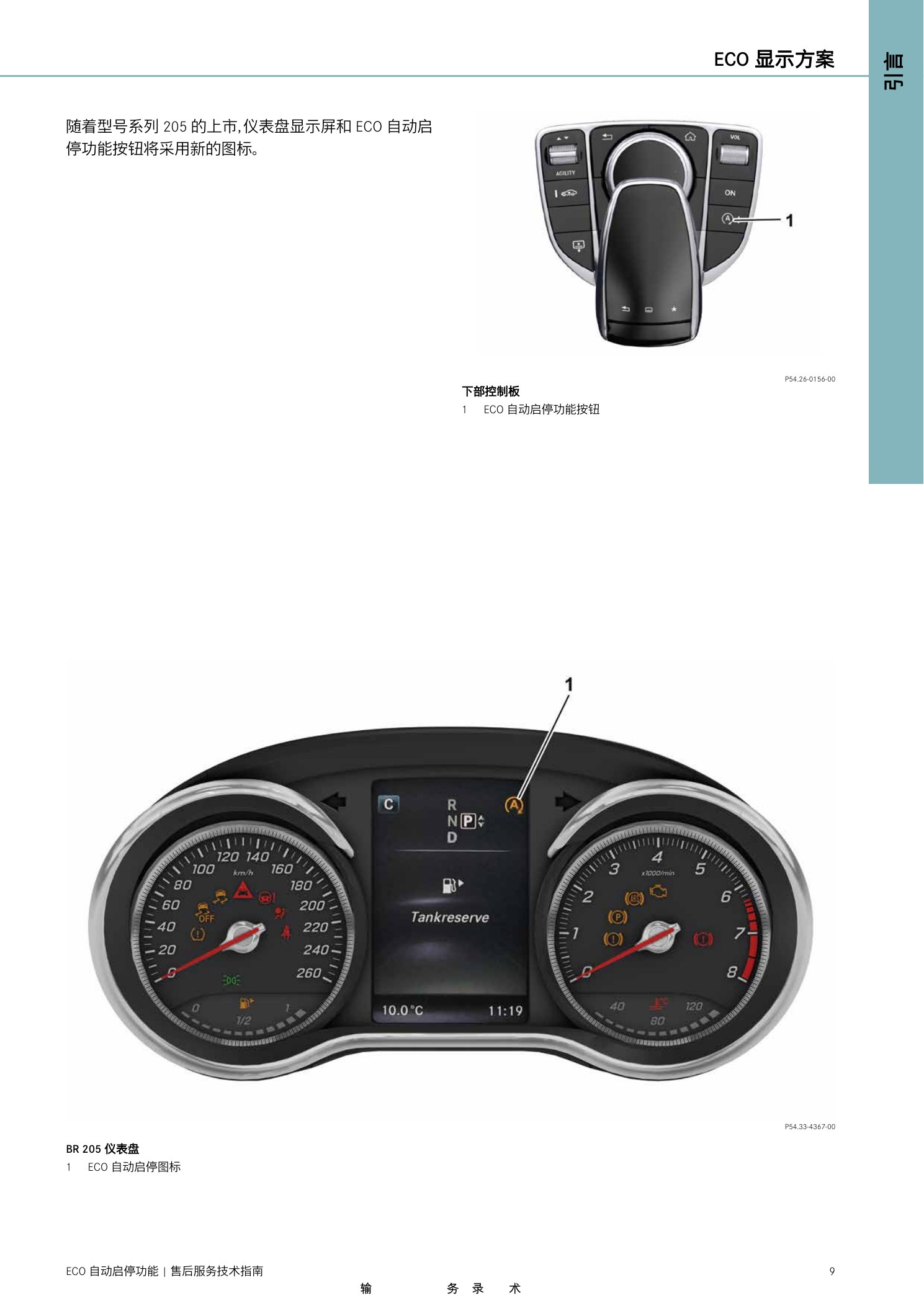

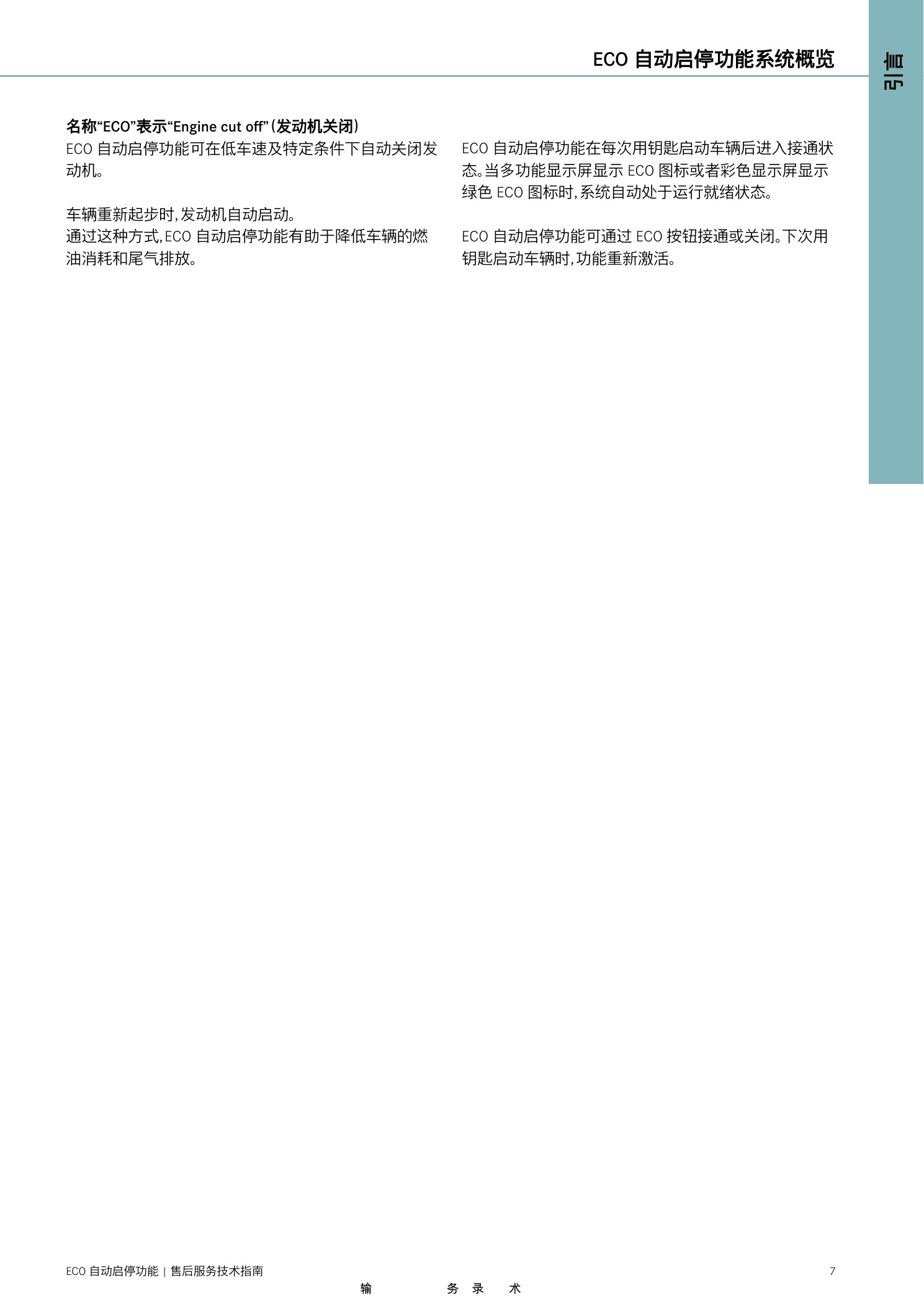

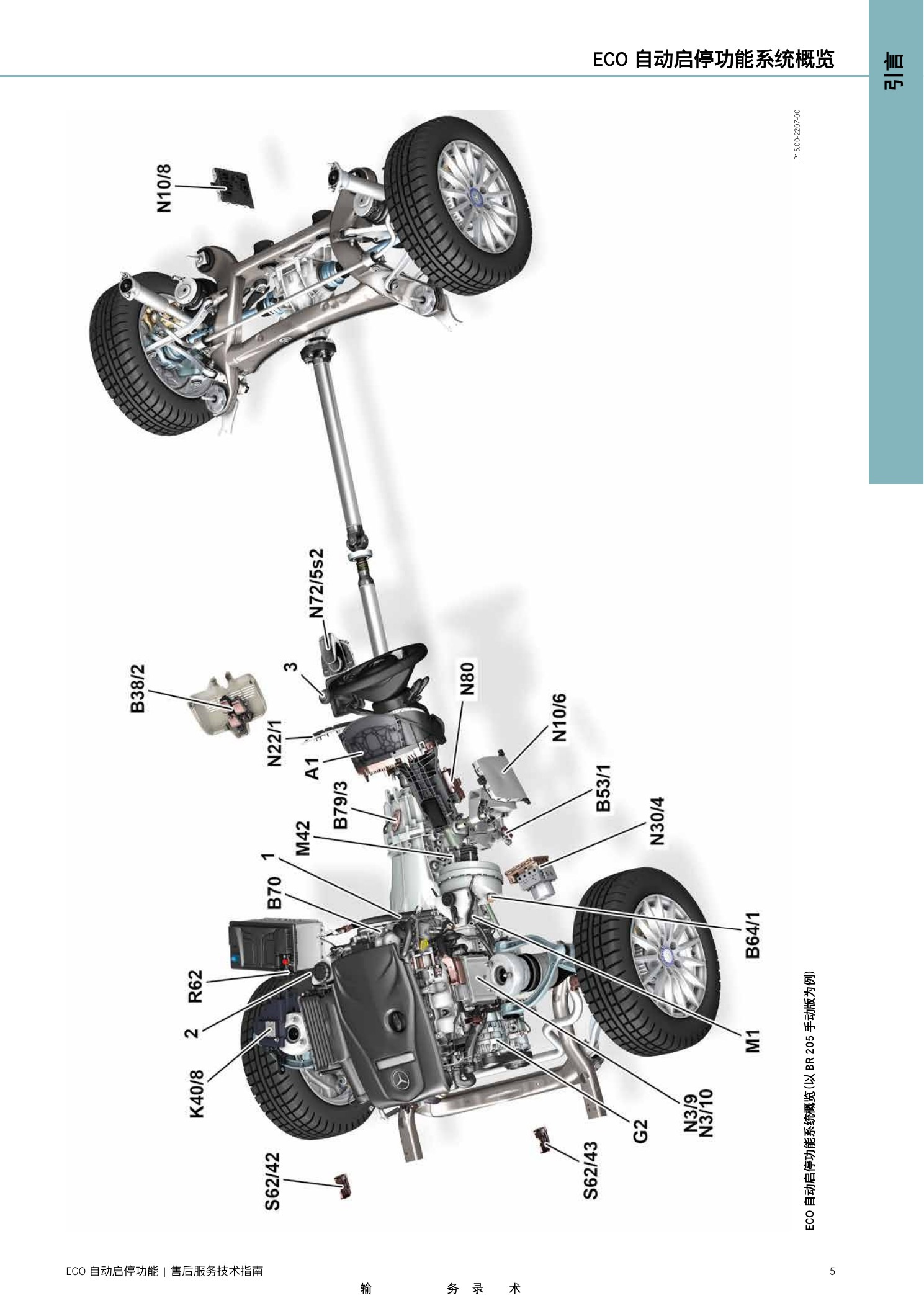

ECO自动启停在低车速并满足条件时关闭发动机，重新起步时自动启动。课程用手动挡205车型说明系统部件，并对黑白和彩色仪表、不同市场的ECO图标及按钮状态作了区分。

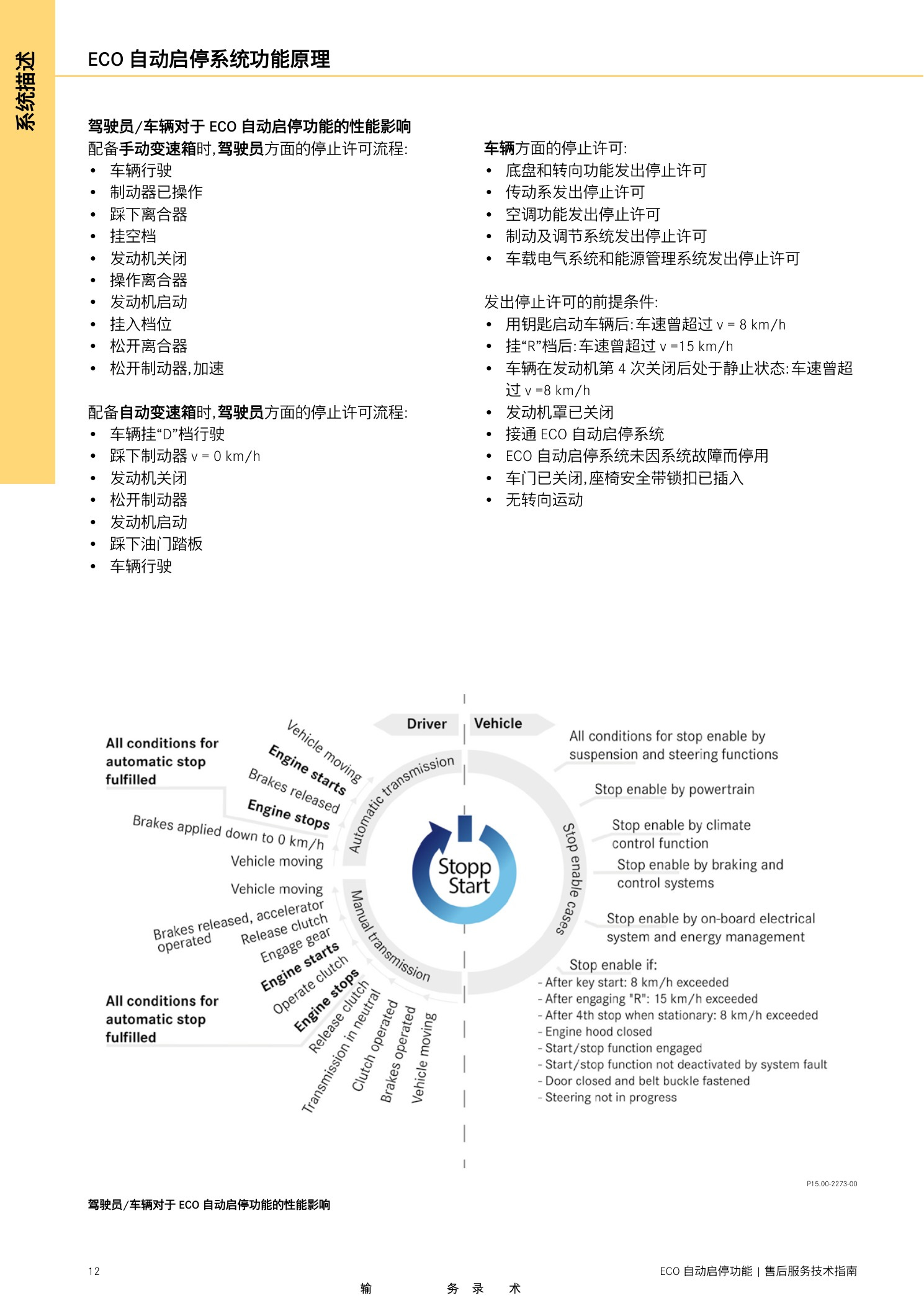

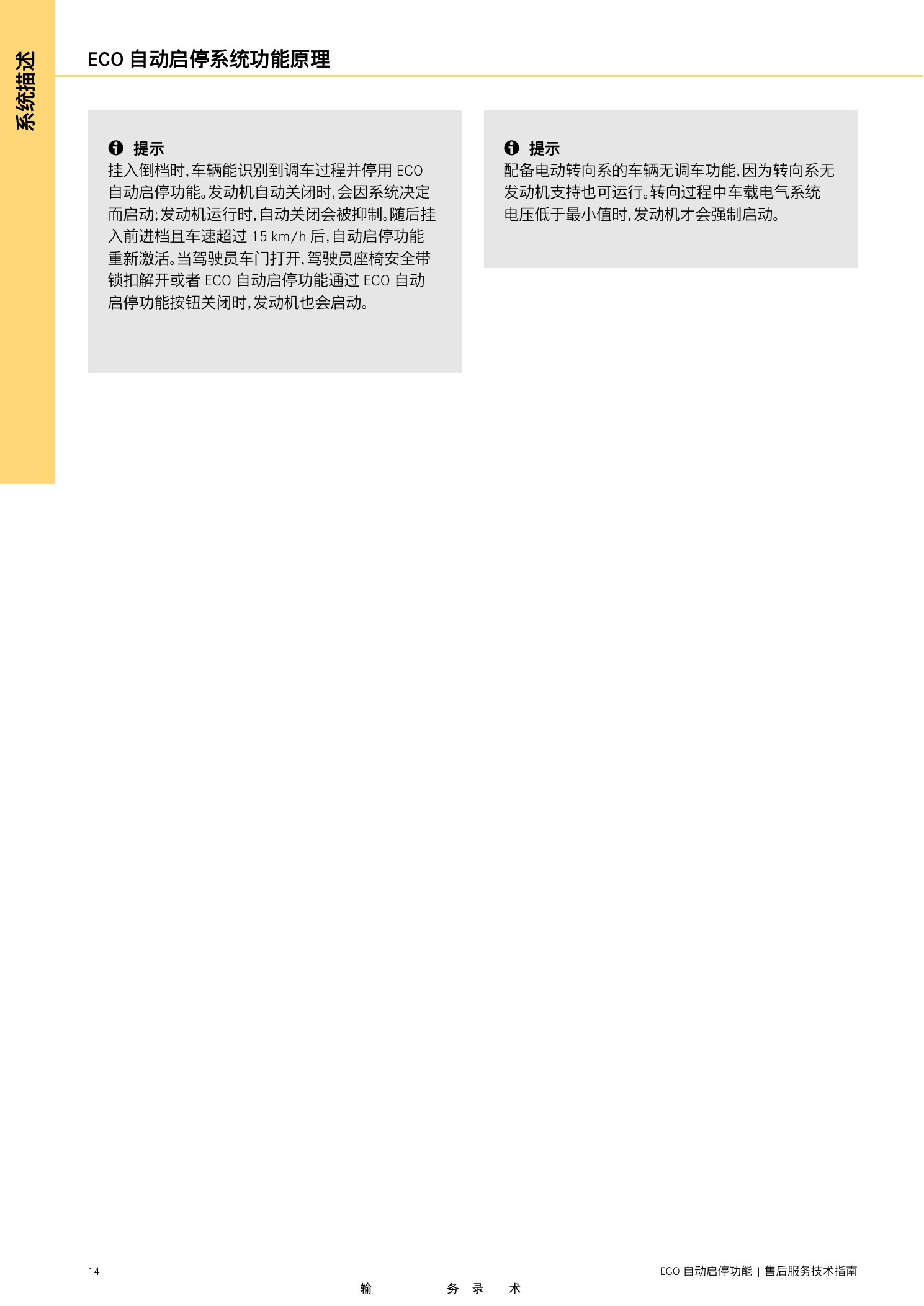

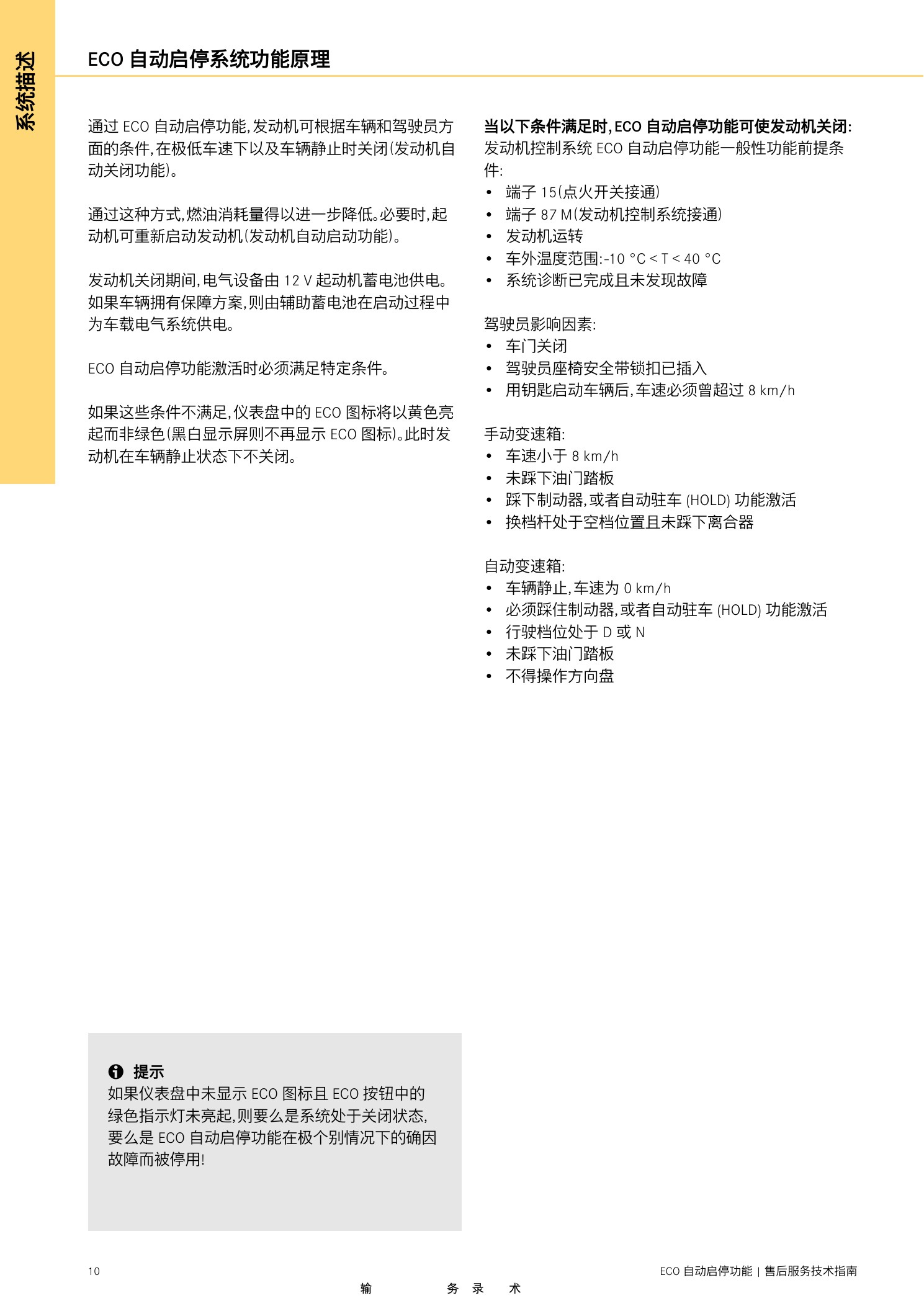

三、自动停机和重新启动功能原理

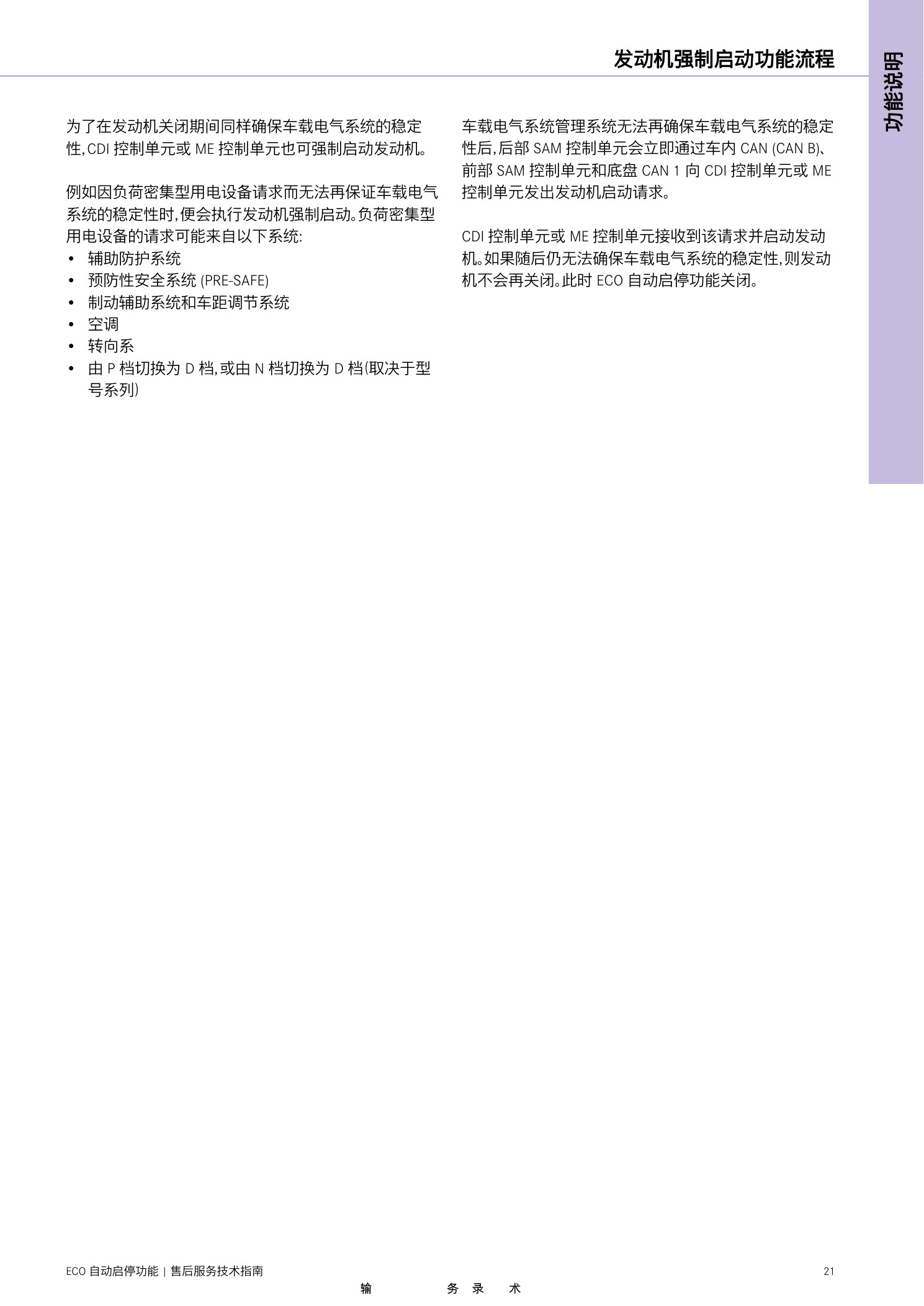

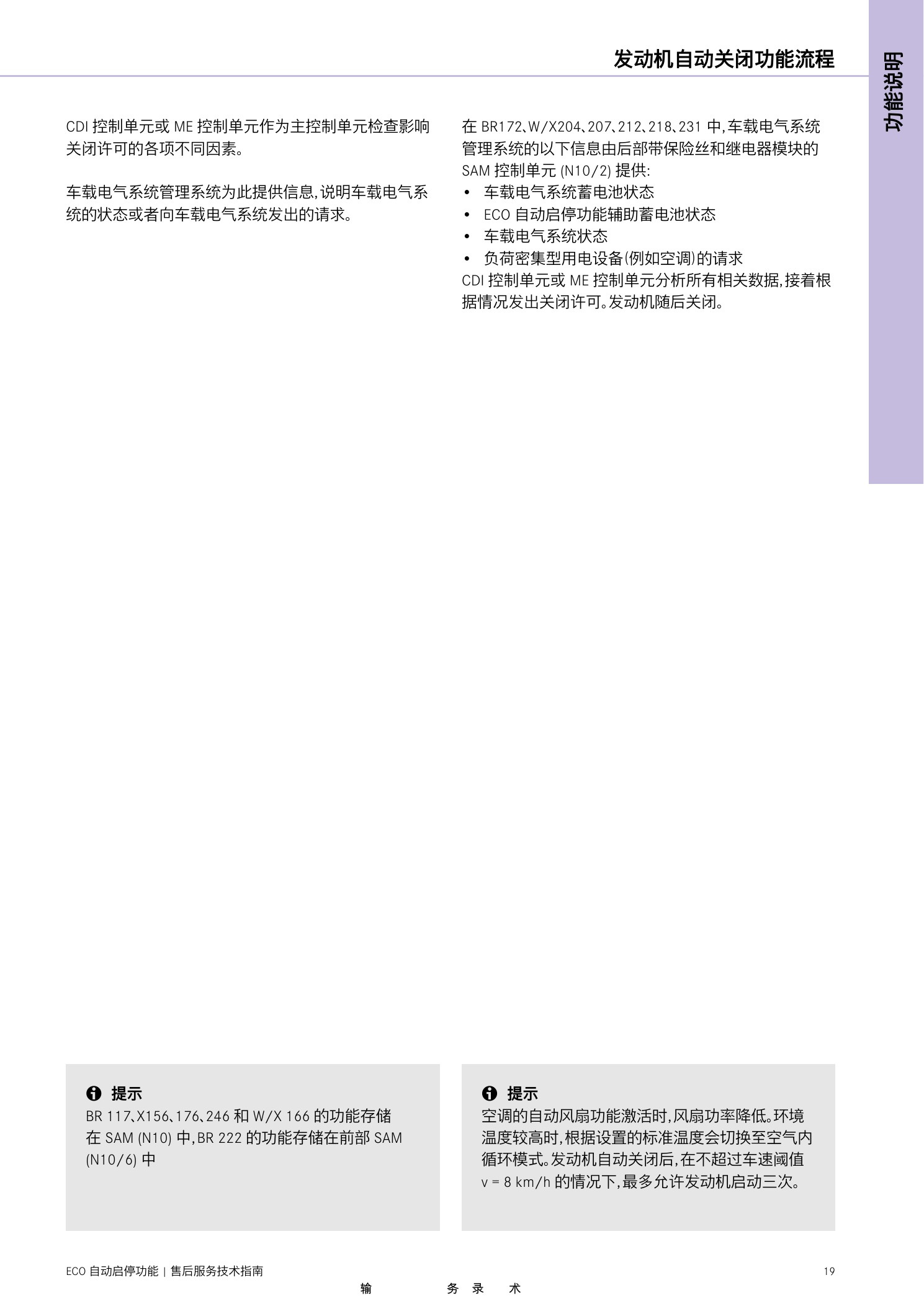

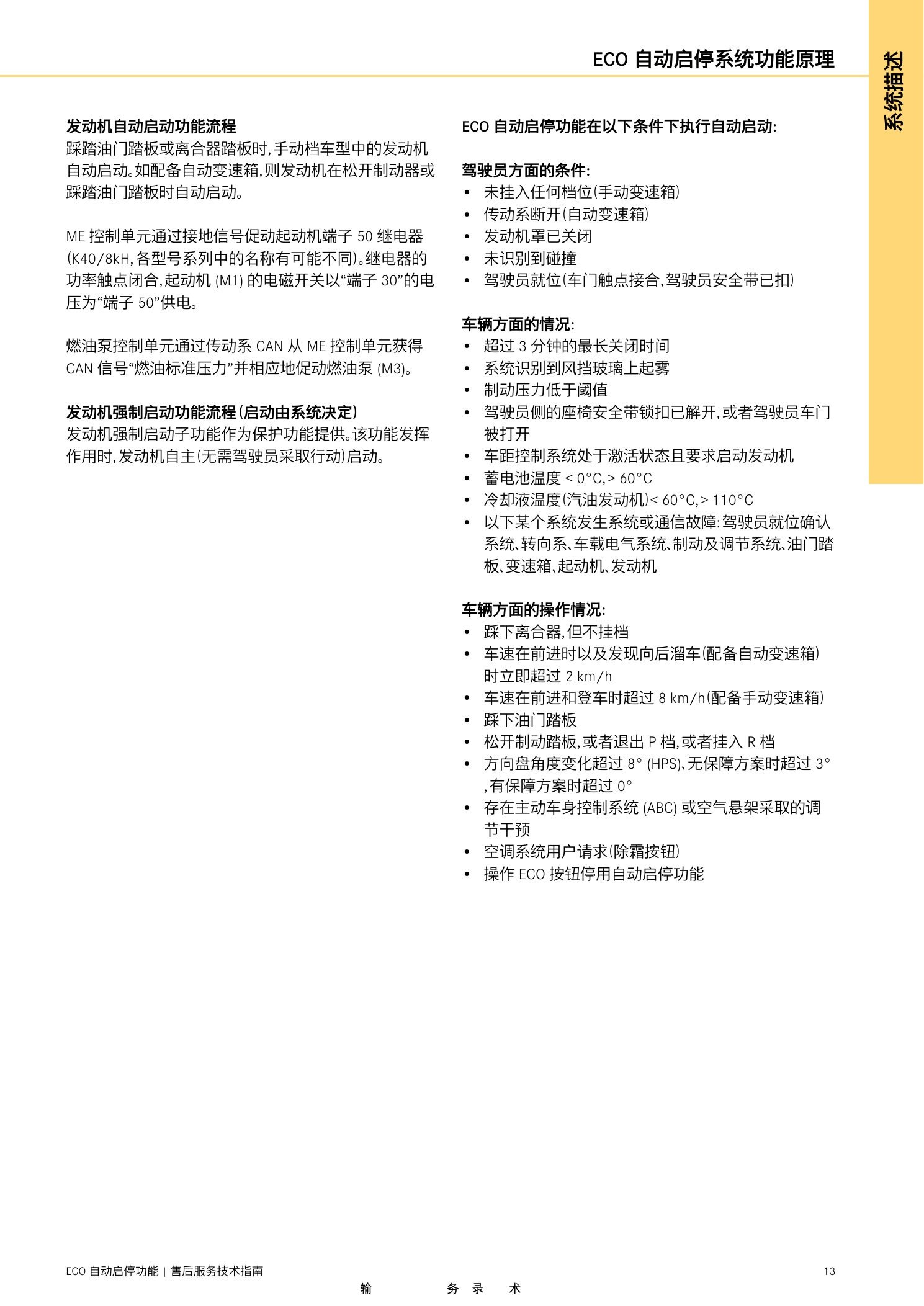

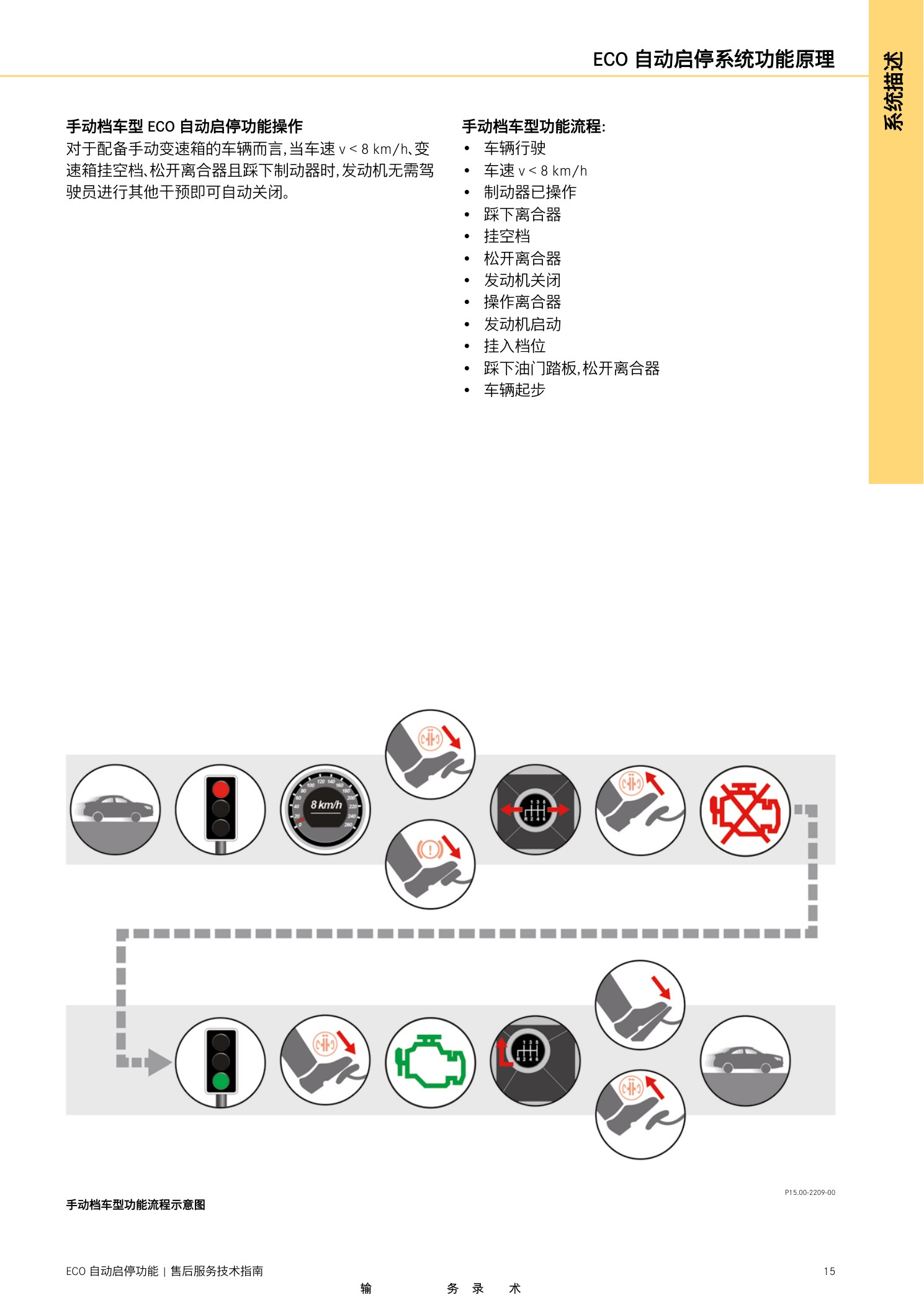

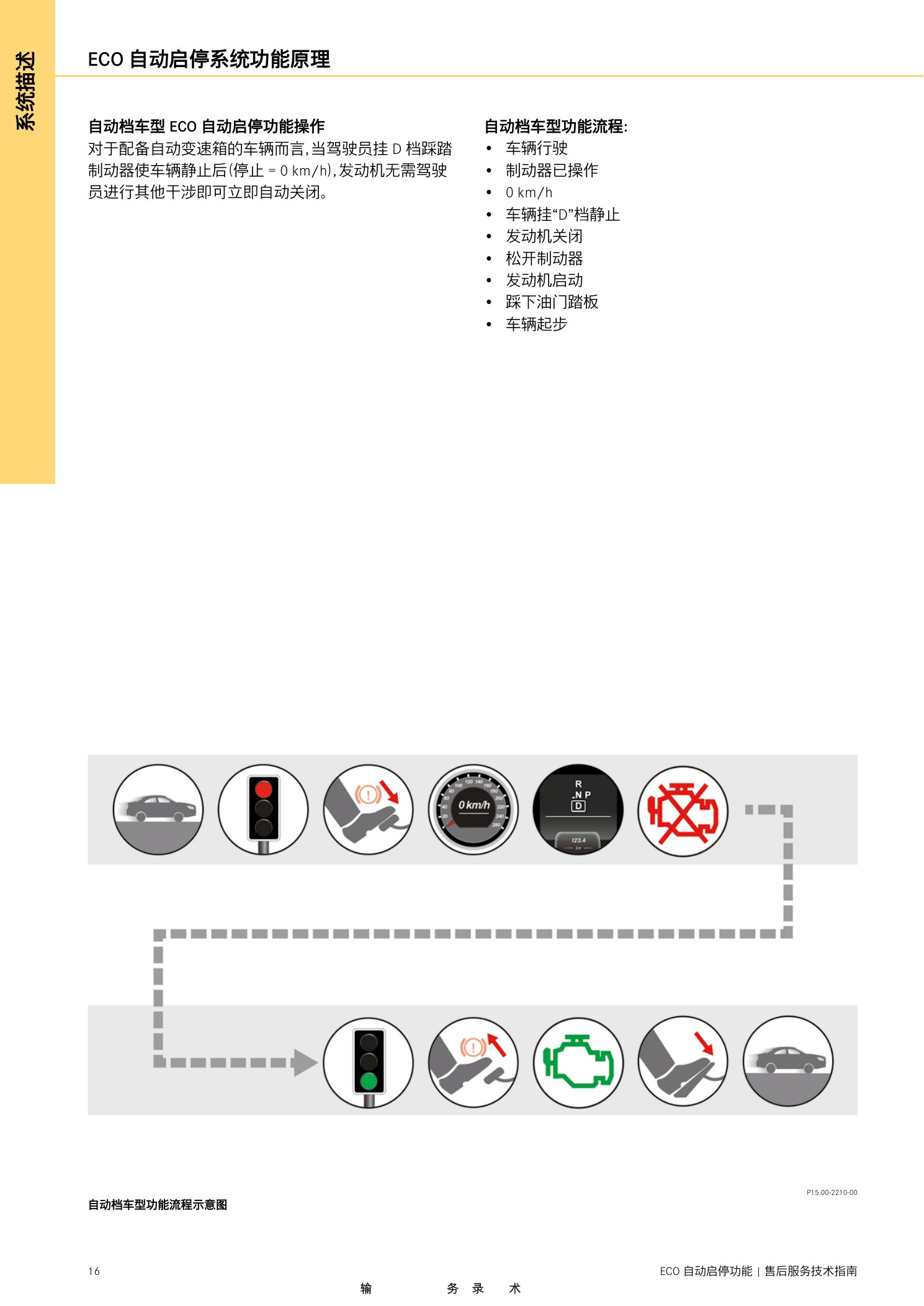

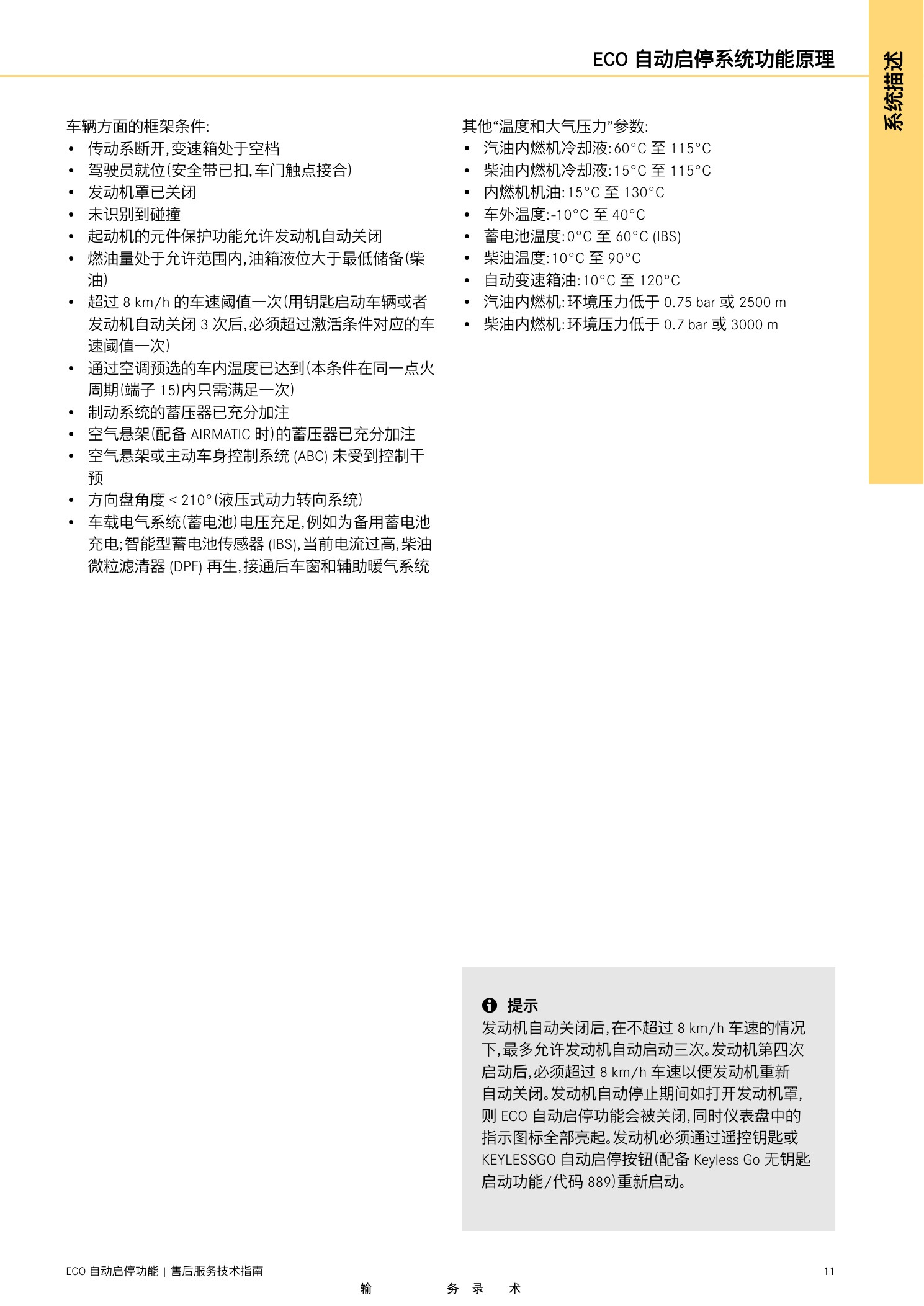

系统原理章节按停机、起动和强制起动分解控制过程。变速箱状态、制动或离合器操作、发动机温度、车内舒适性、真空度、转向请求和电能管理都会参与许可判断。

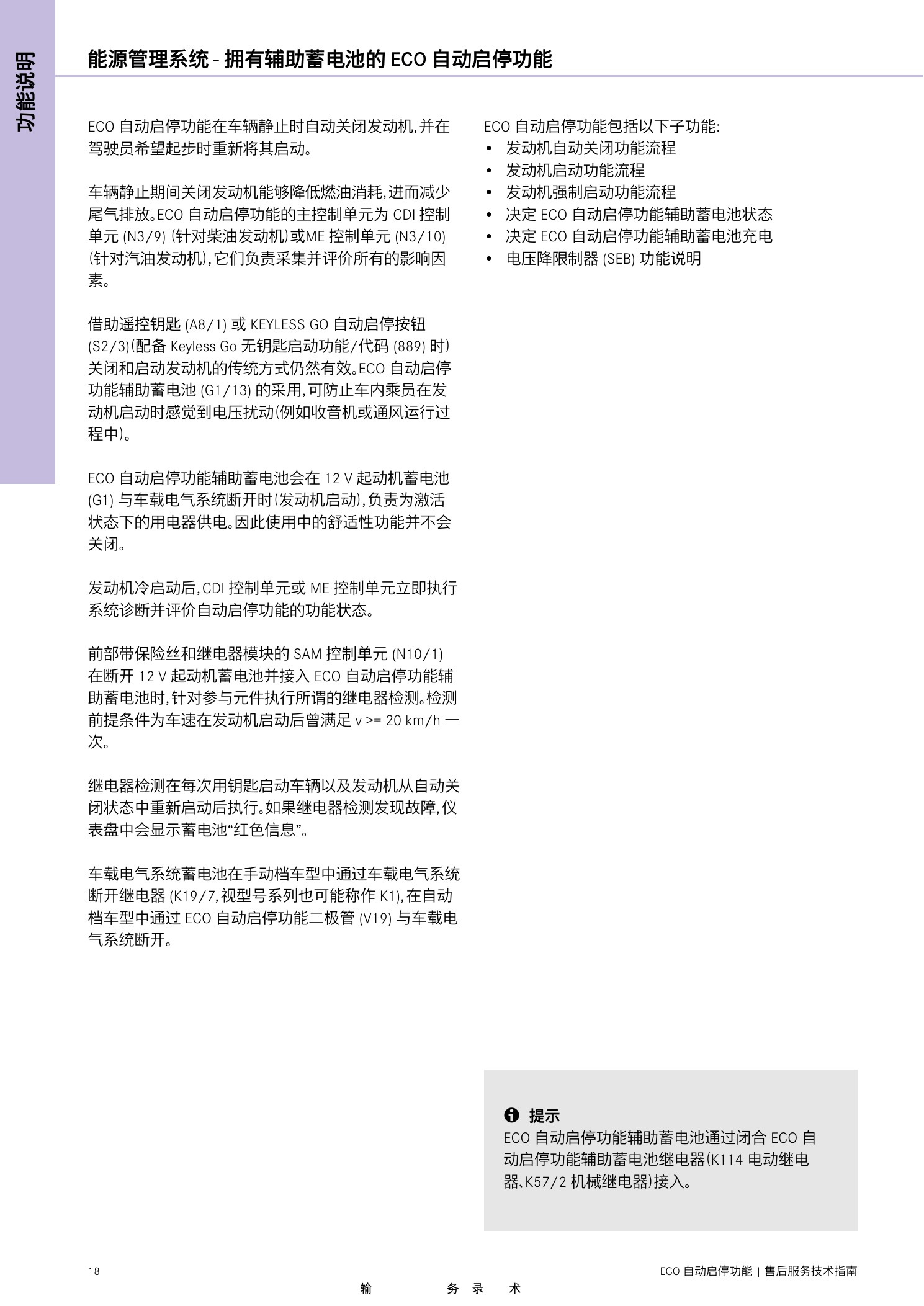

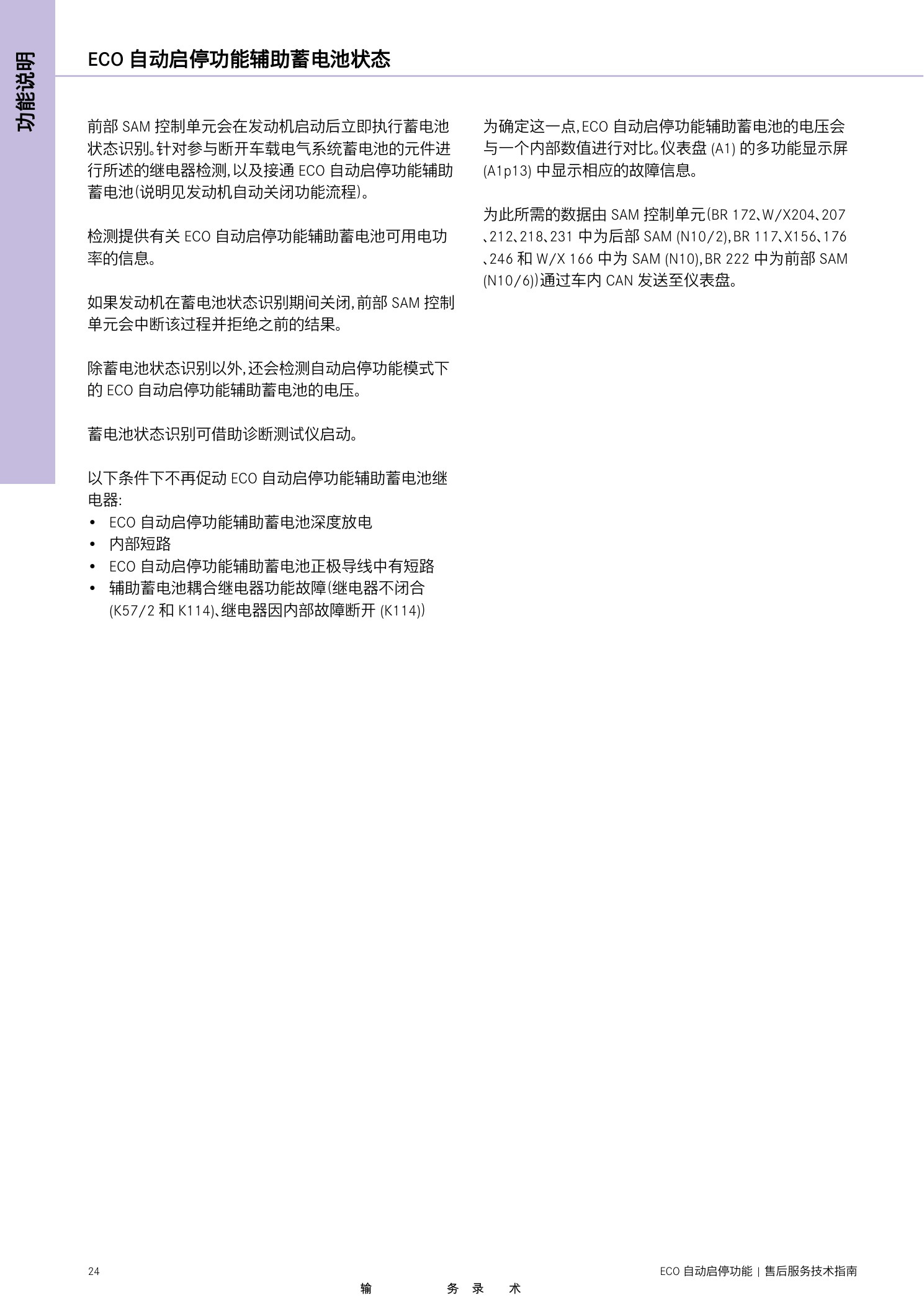

四、能源管理、辅助蓄电池与相关部件

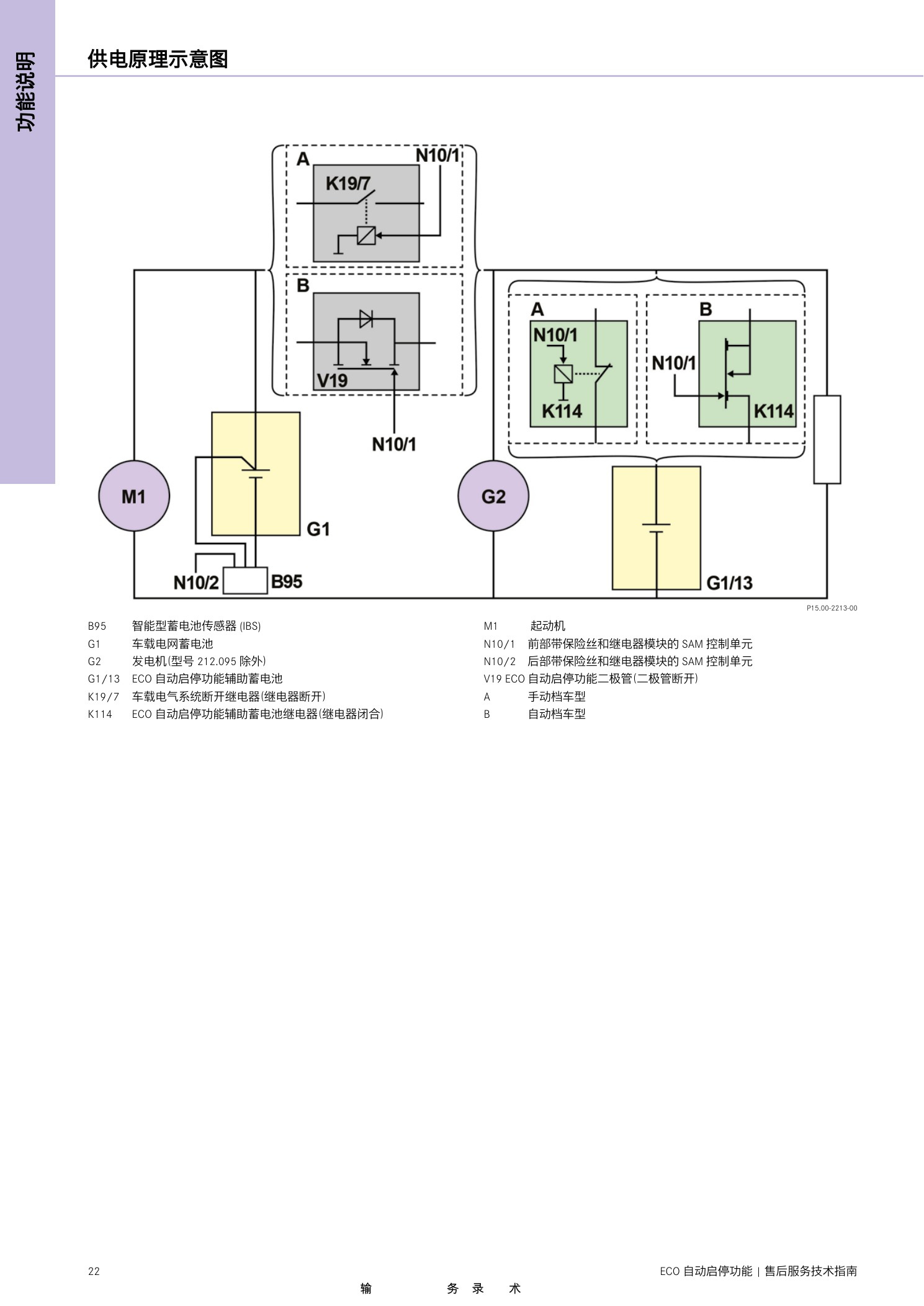

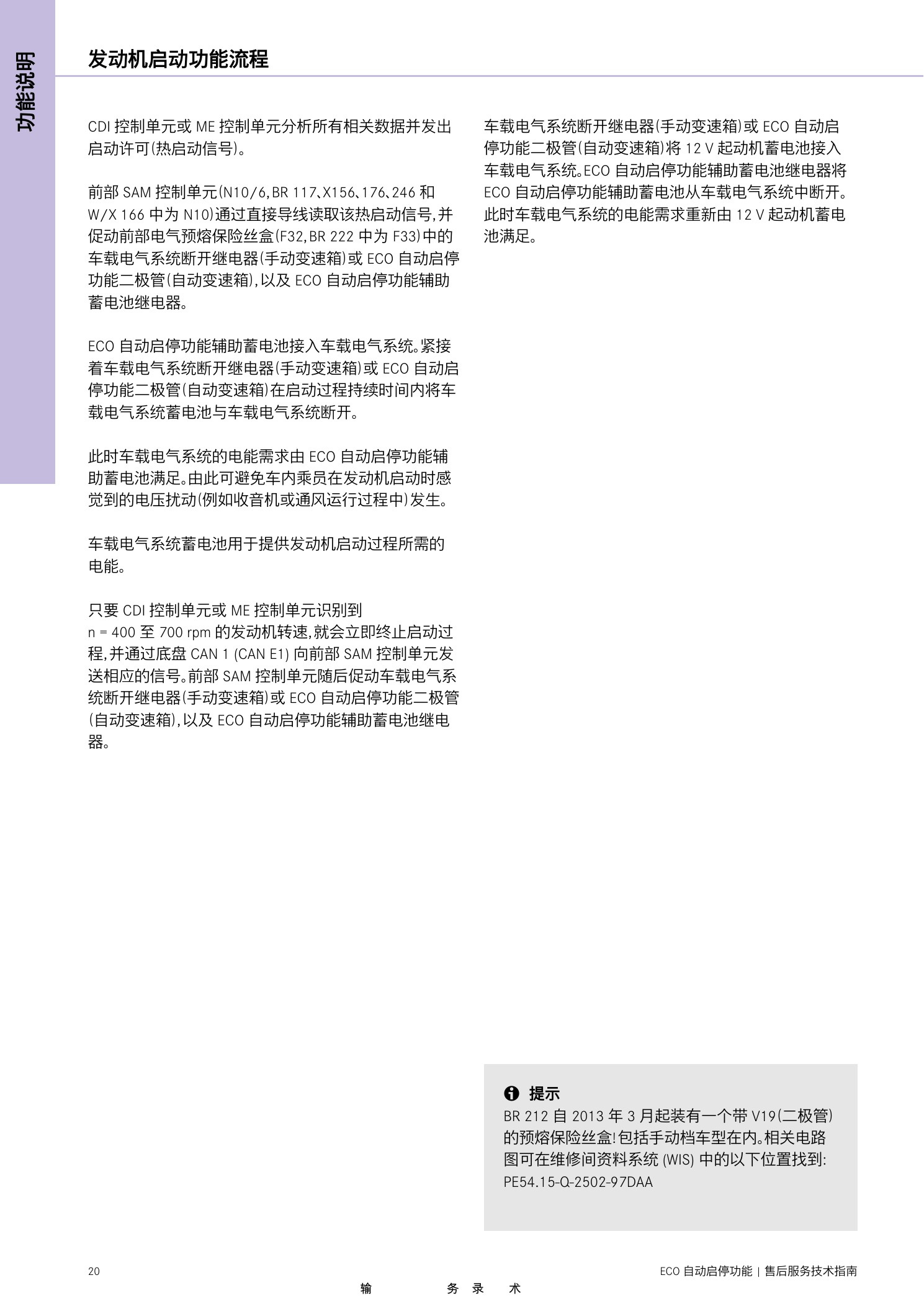

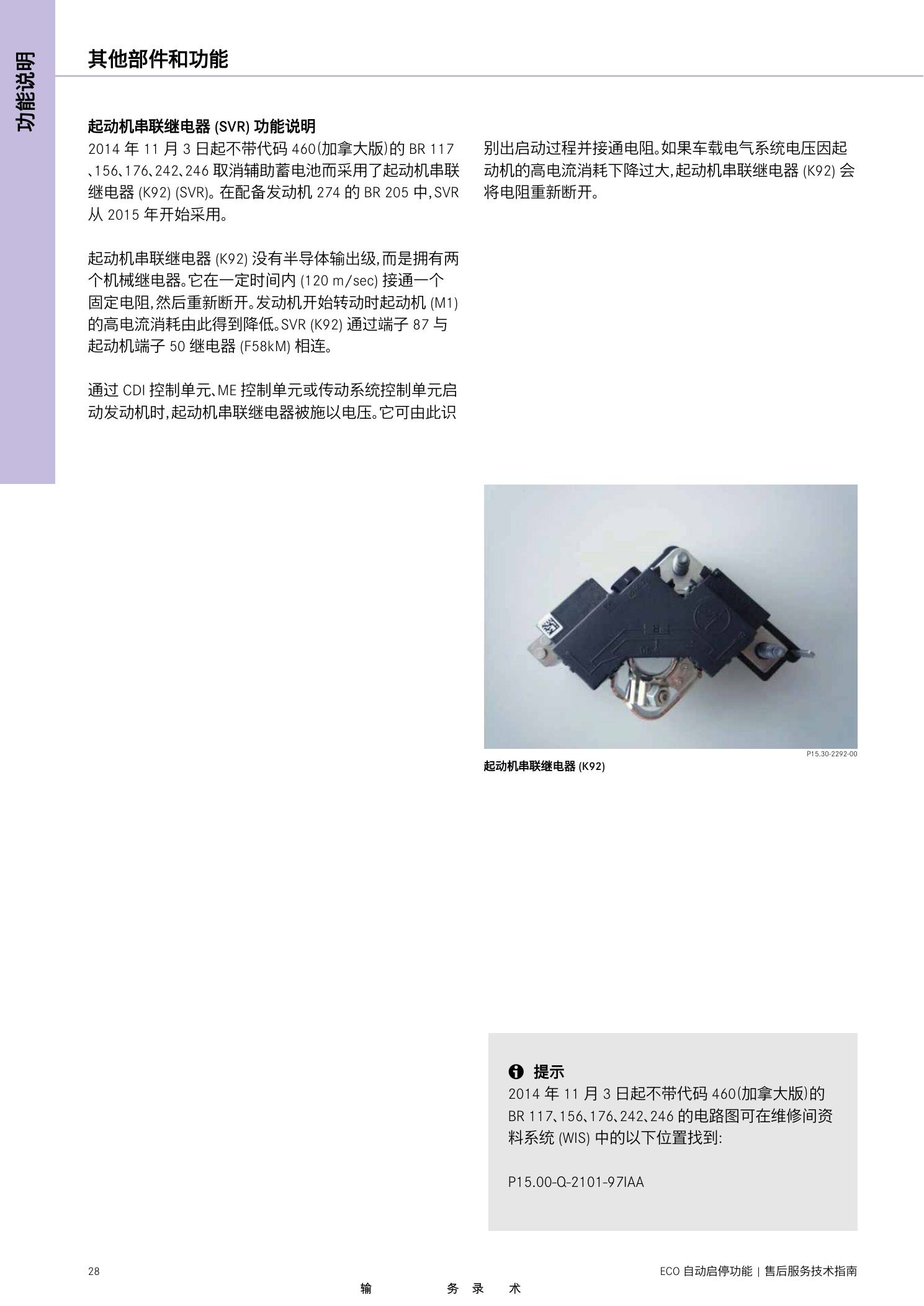

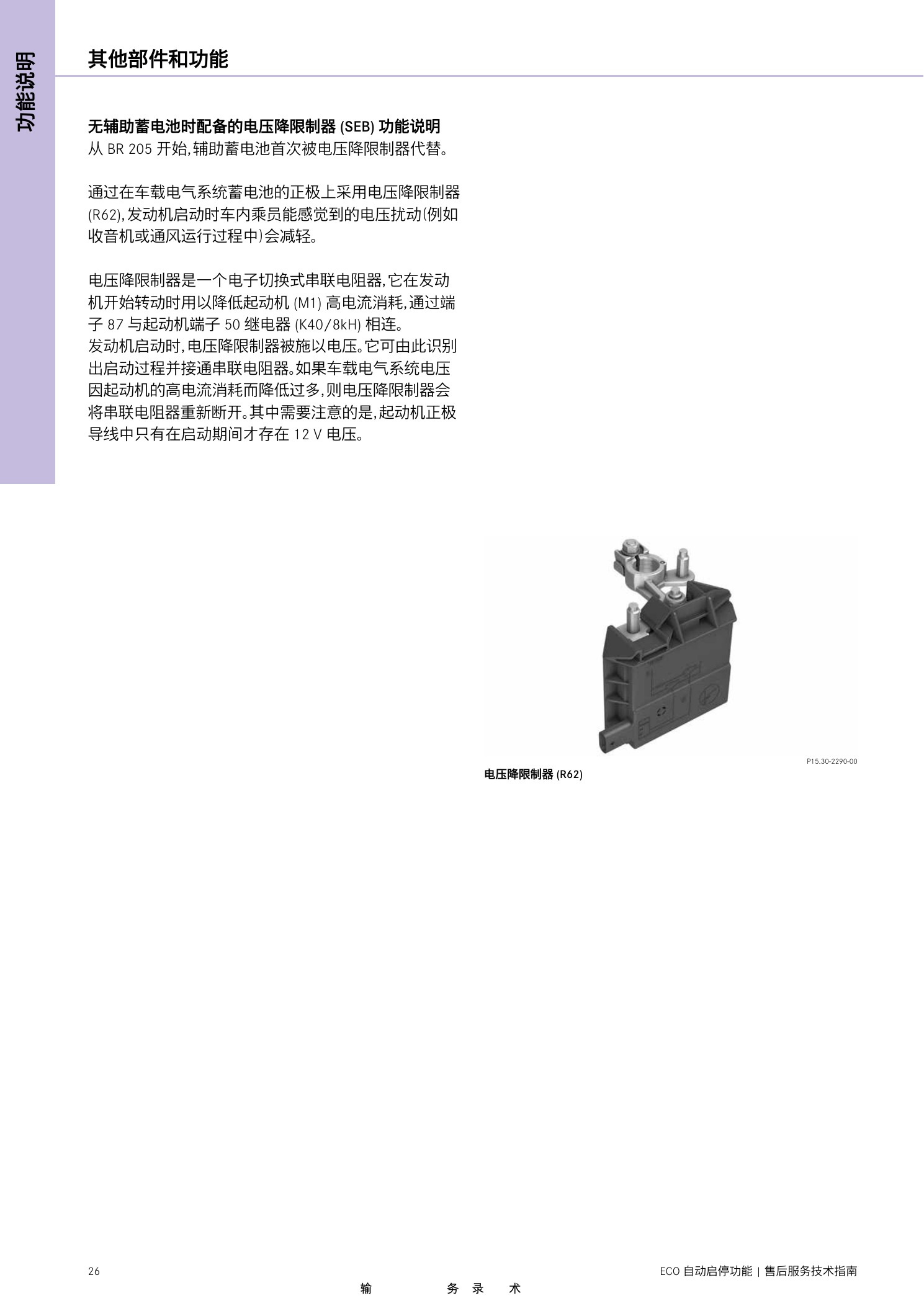

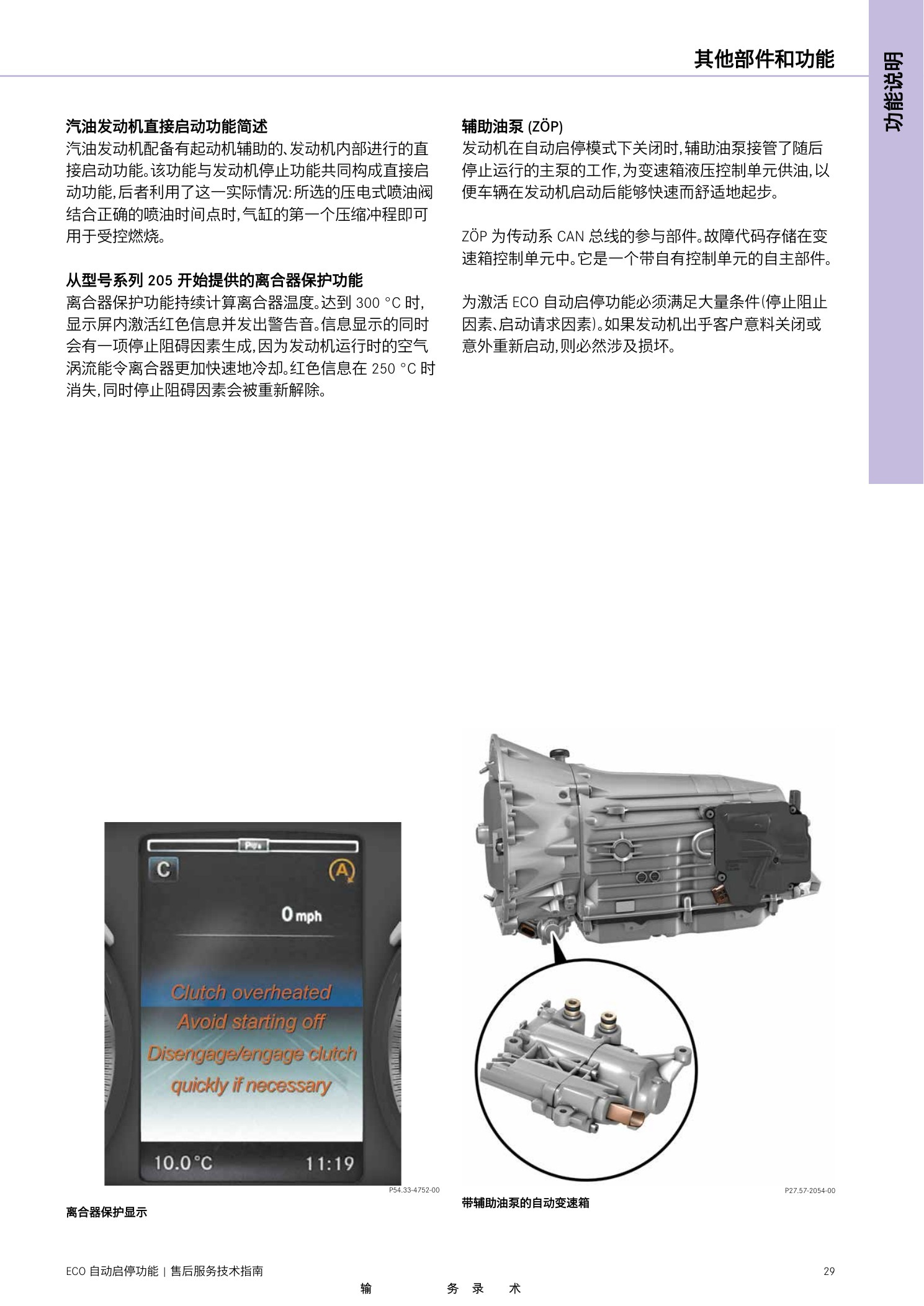

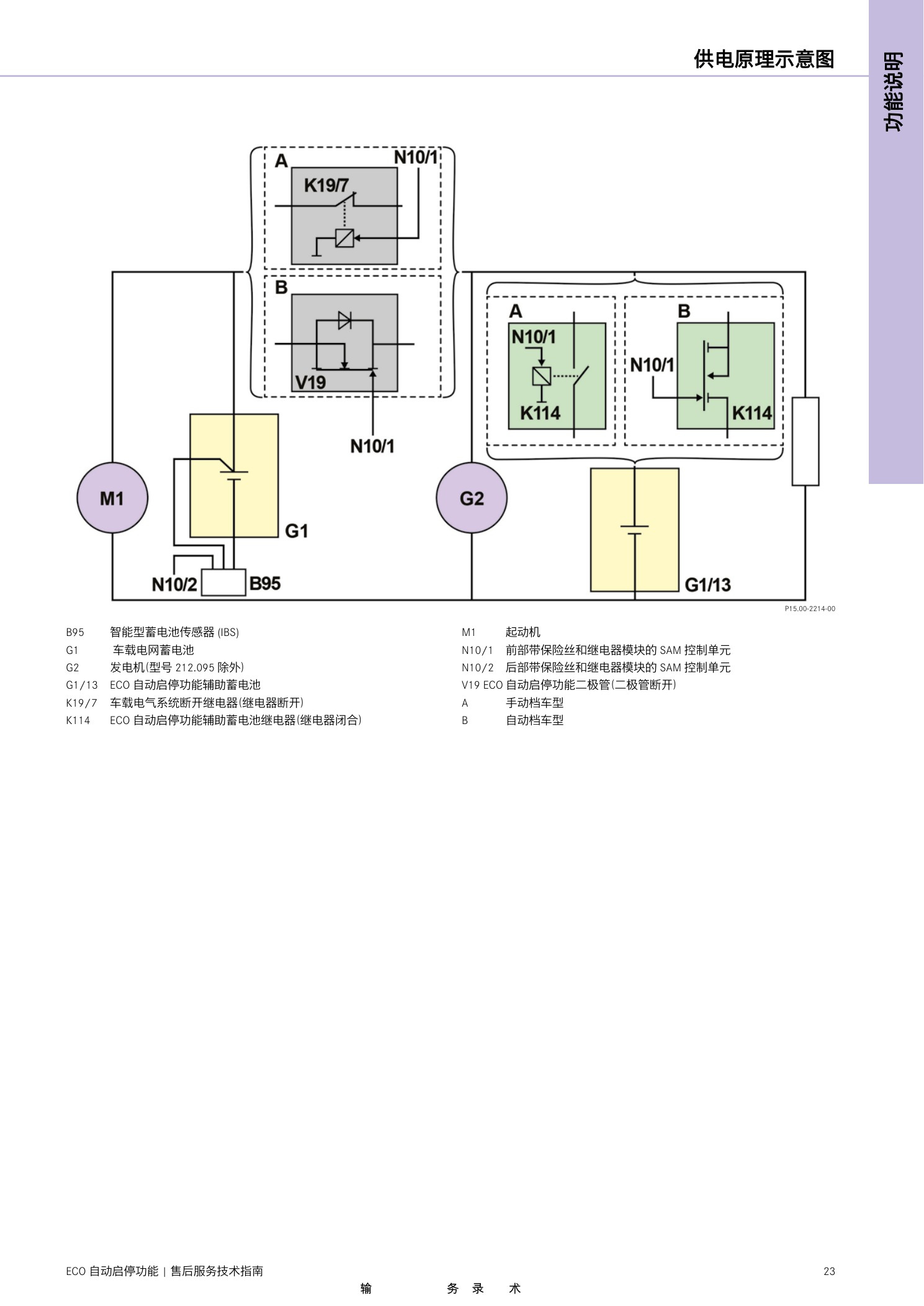

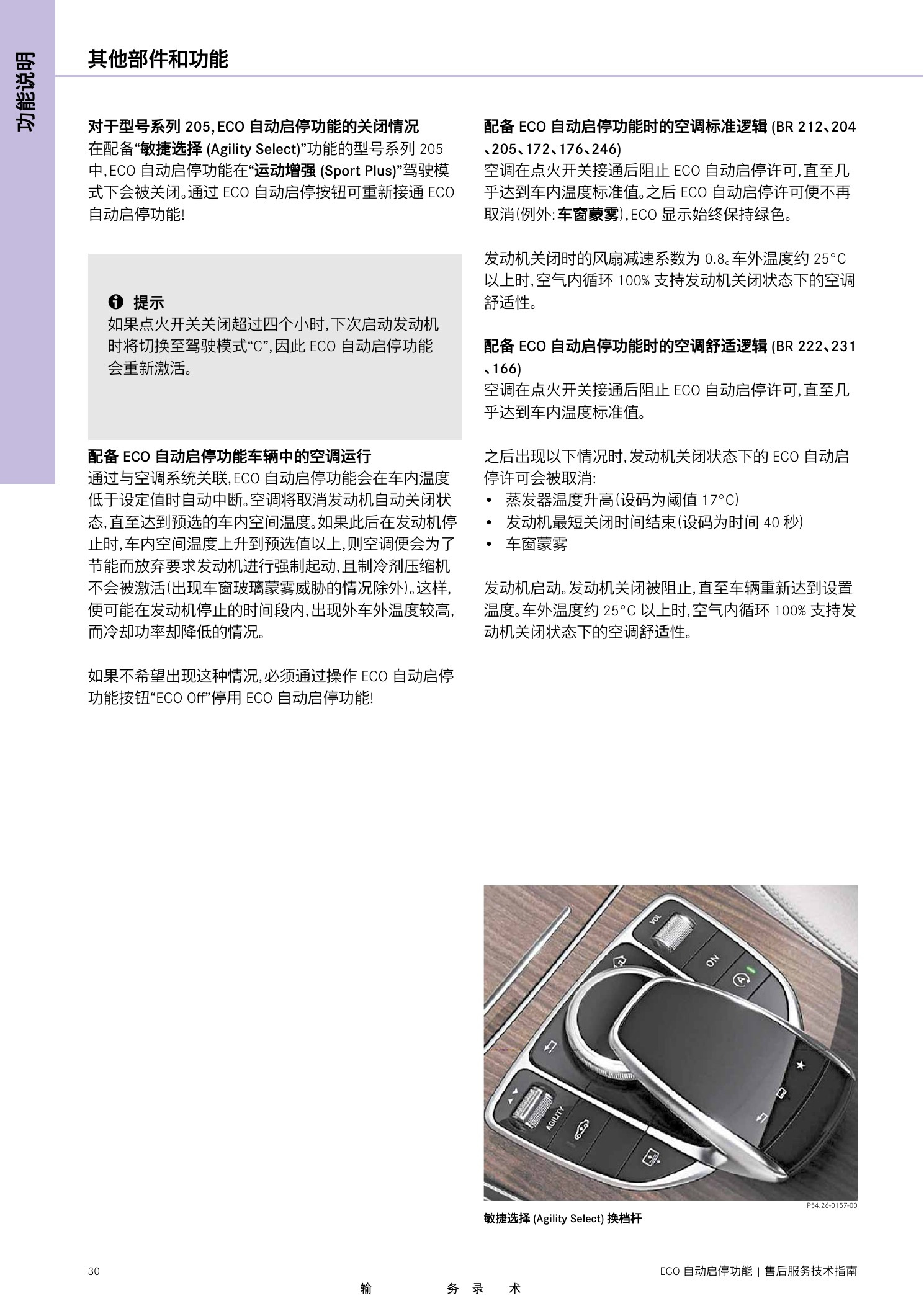

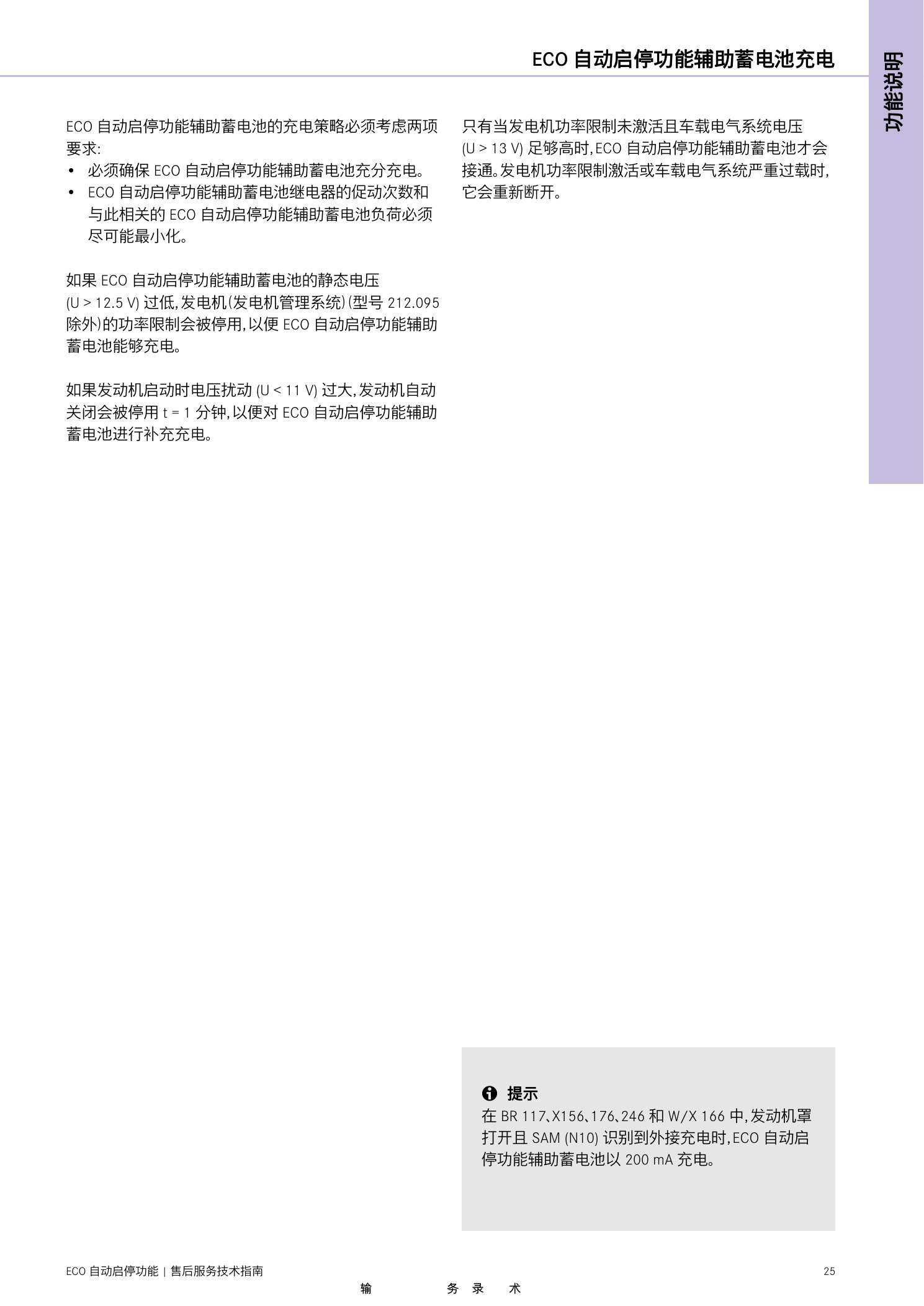

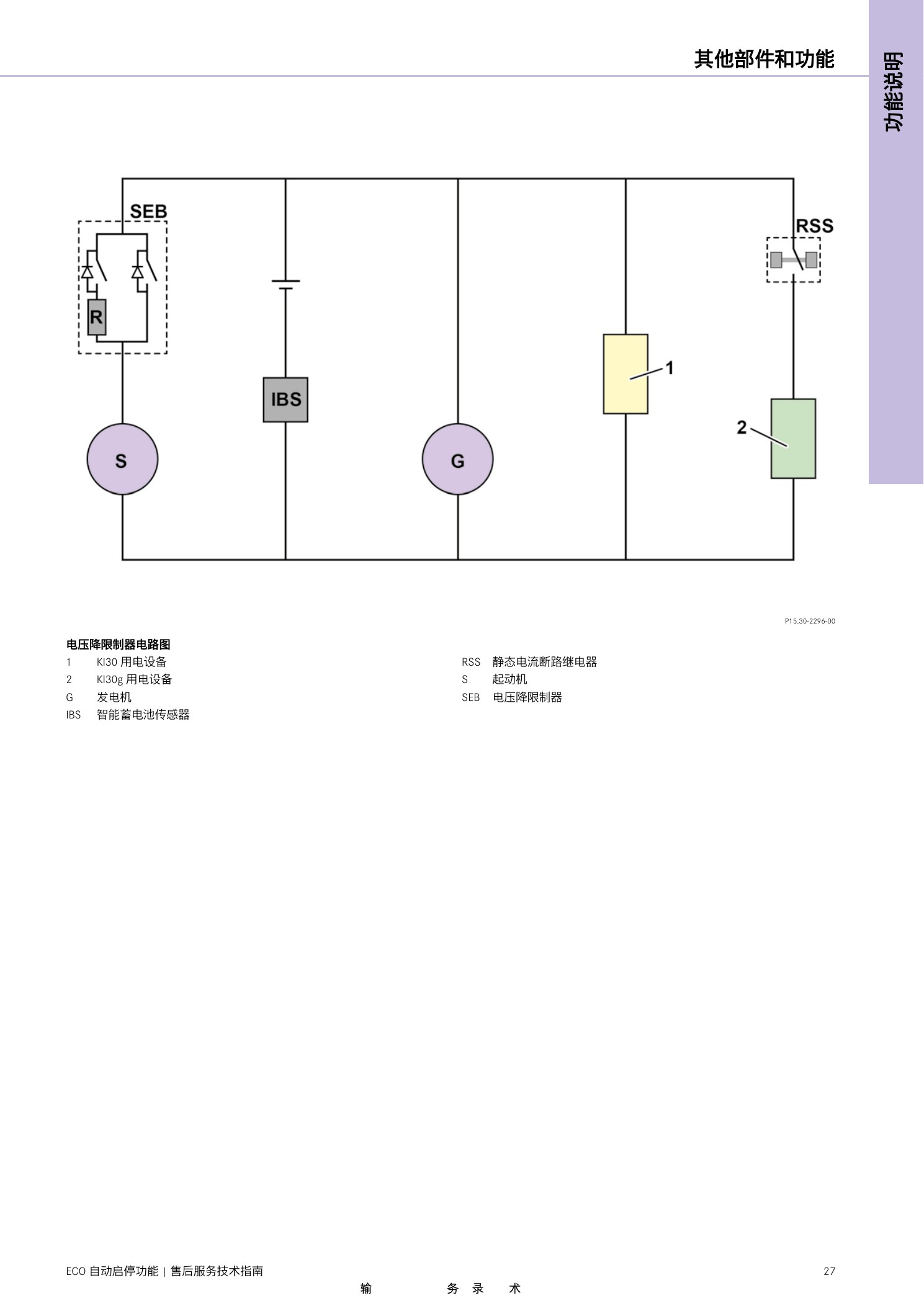

功能说明给出自动关闭与启动流程、供电原理、辅助蓄电池状态与充电，并介绍电压降限制、发电机、起动机和不同变速箱相关部件。诊断时应先确认车辆采用哪一种供电方案。

五、停止阻碍因素与停止禁止因素

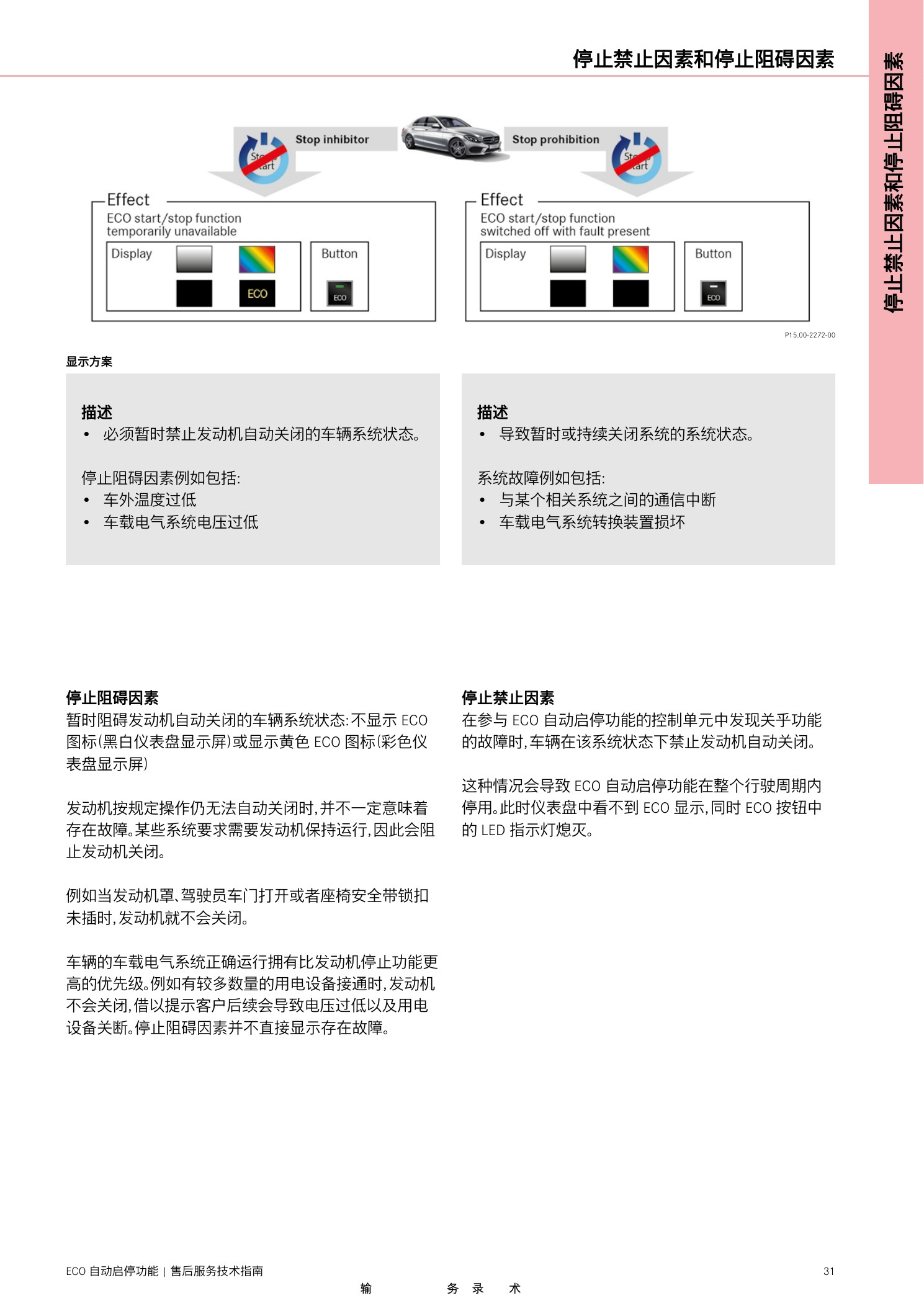

停止阻碍因素表示系统暂时不允许自动关闭发动机，例如环境温度、车载电压、空调或驾驶员操作条件；停止禁止因素通常与故障或系统通信中断有关，会使功能关闭。两者在仪表显示和诊断路径上不同。

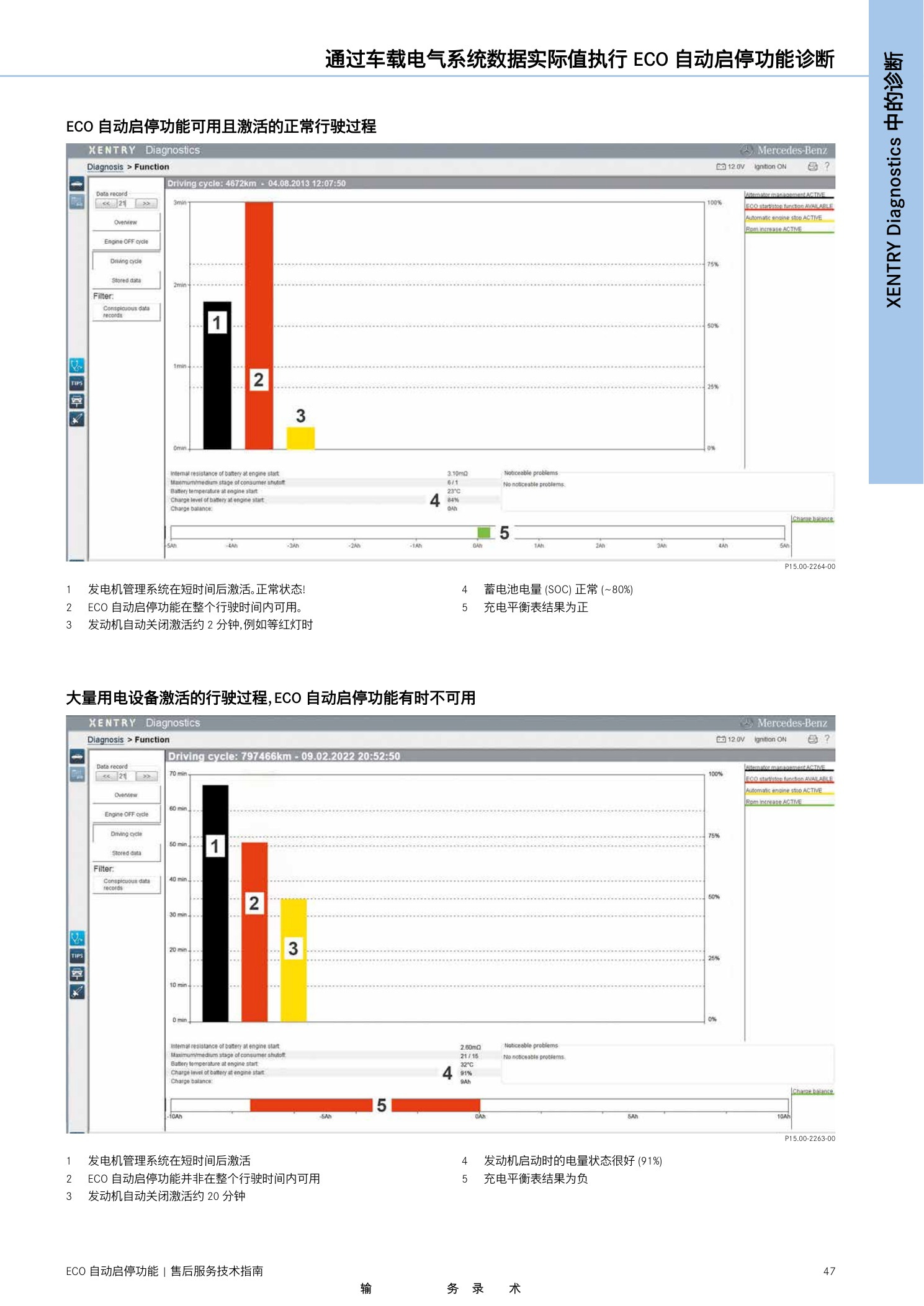

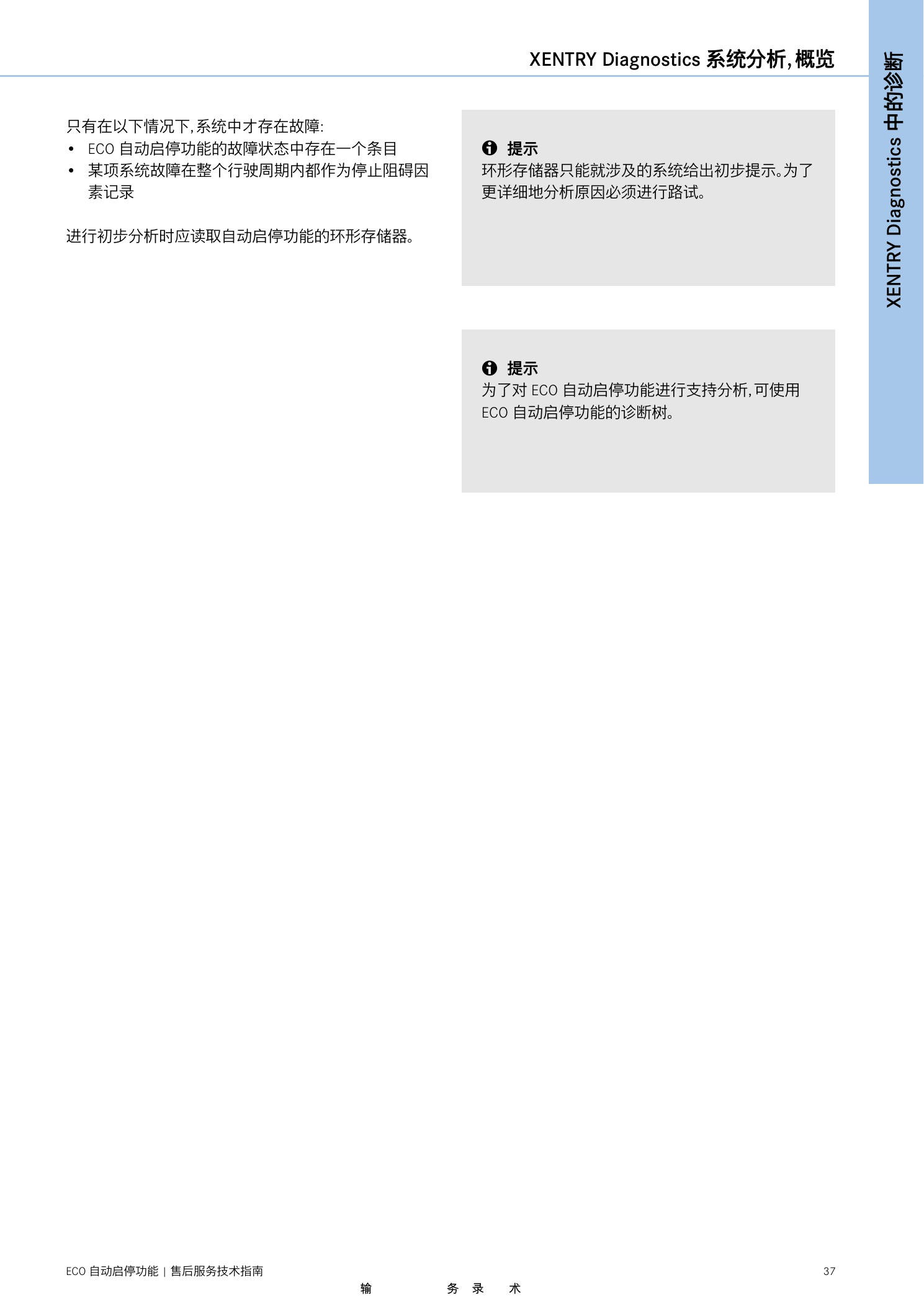

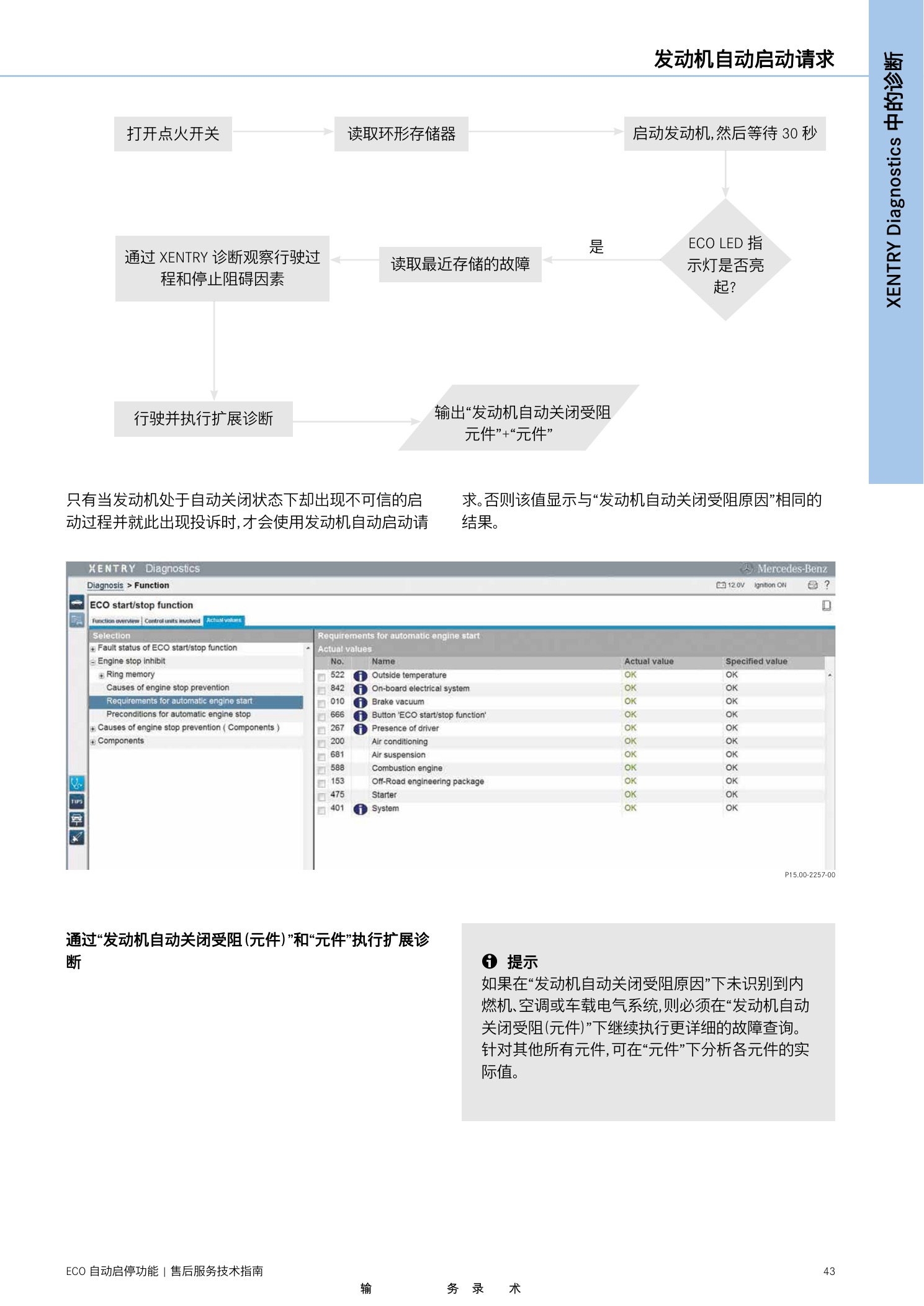

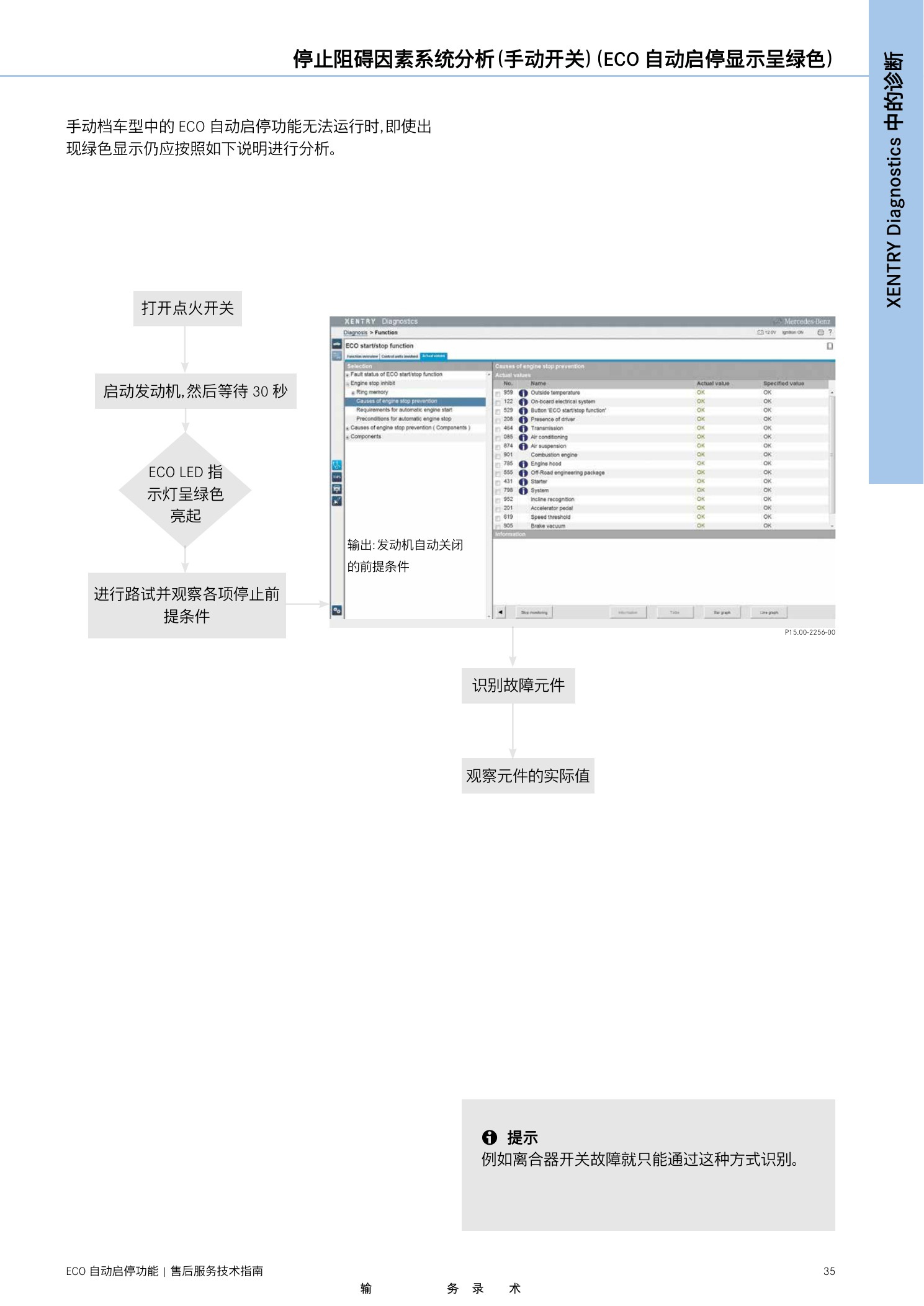

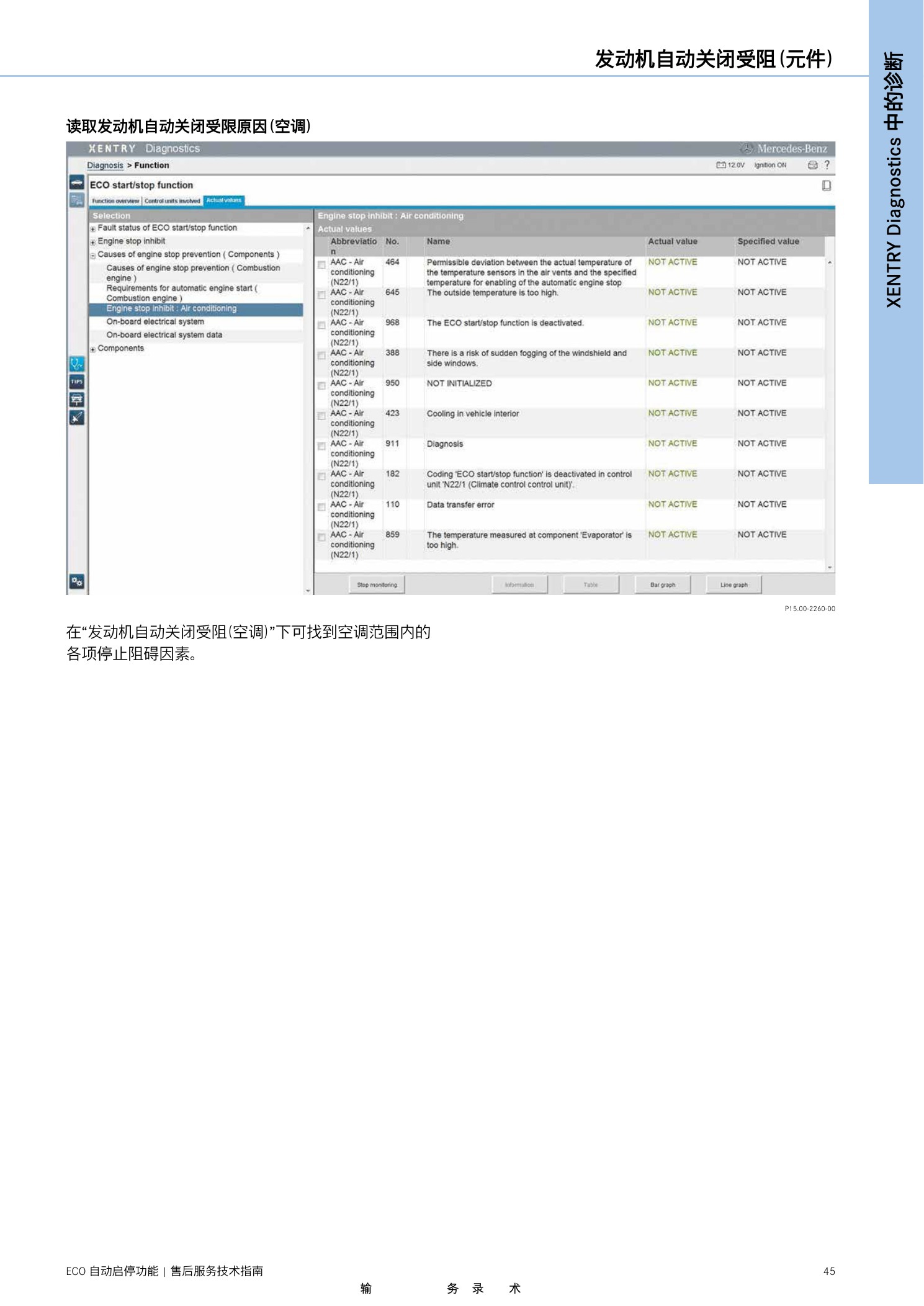

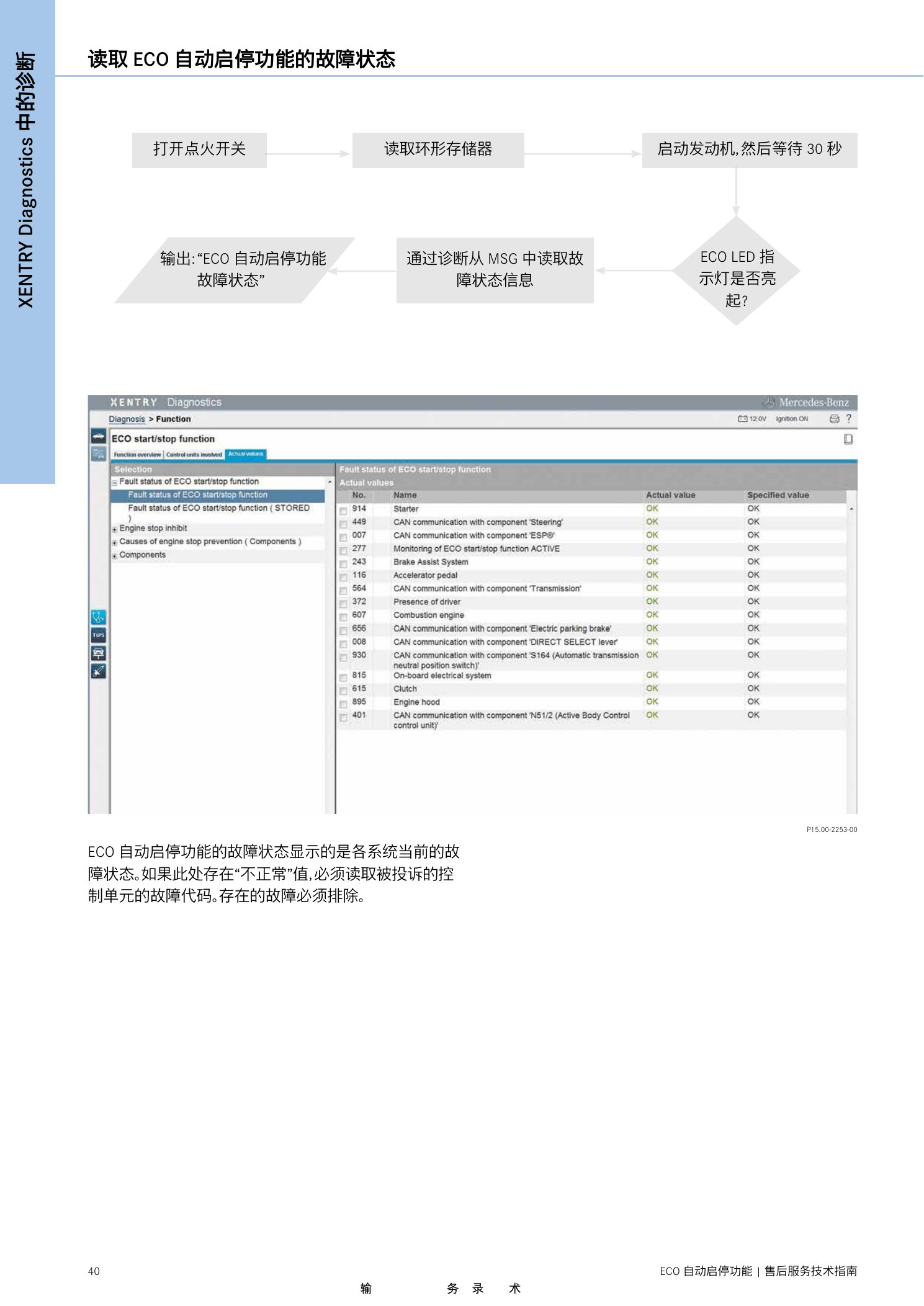

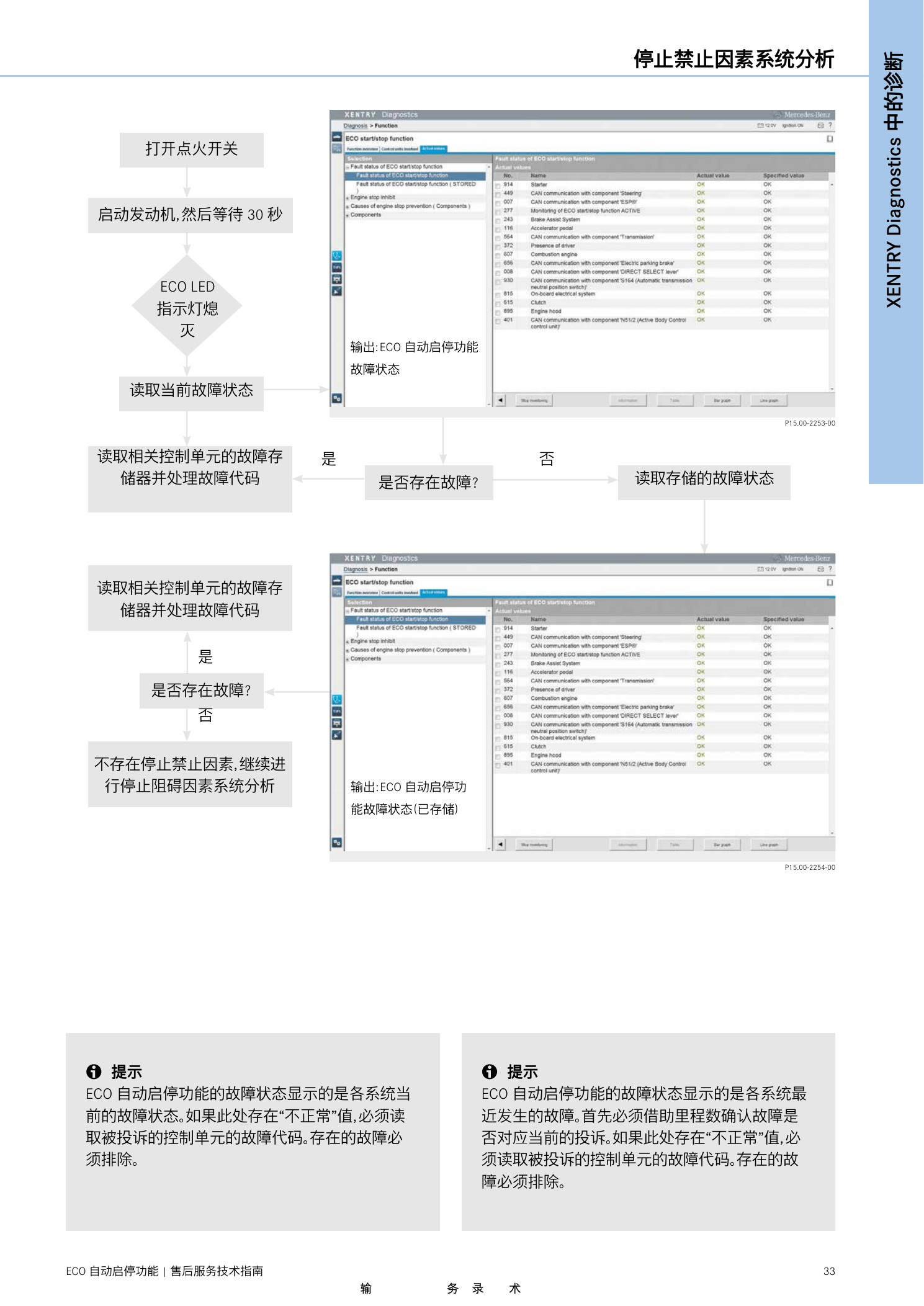

六、XENTRY系统分析与环形存储器

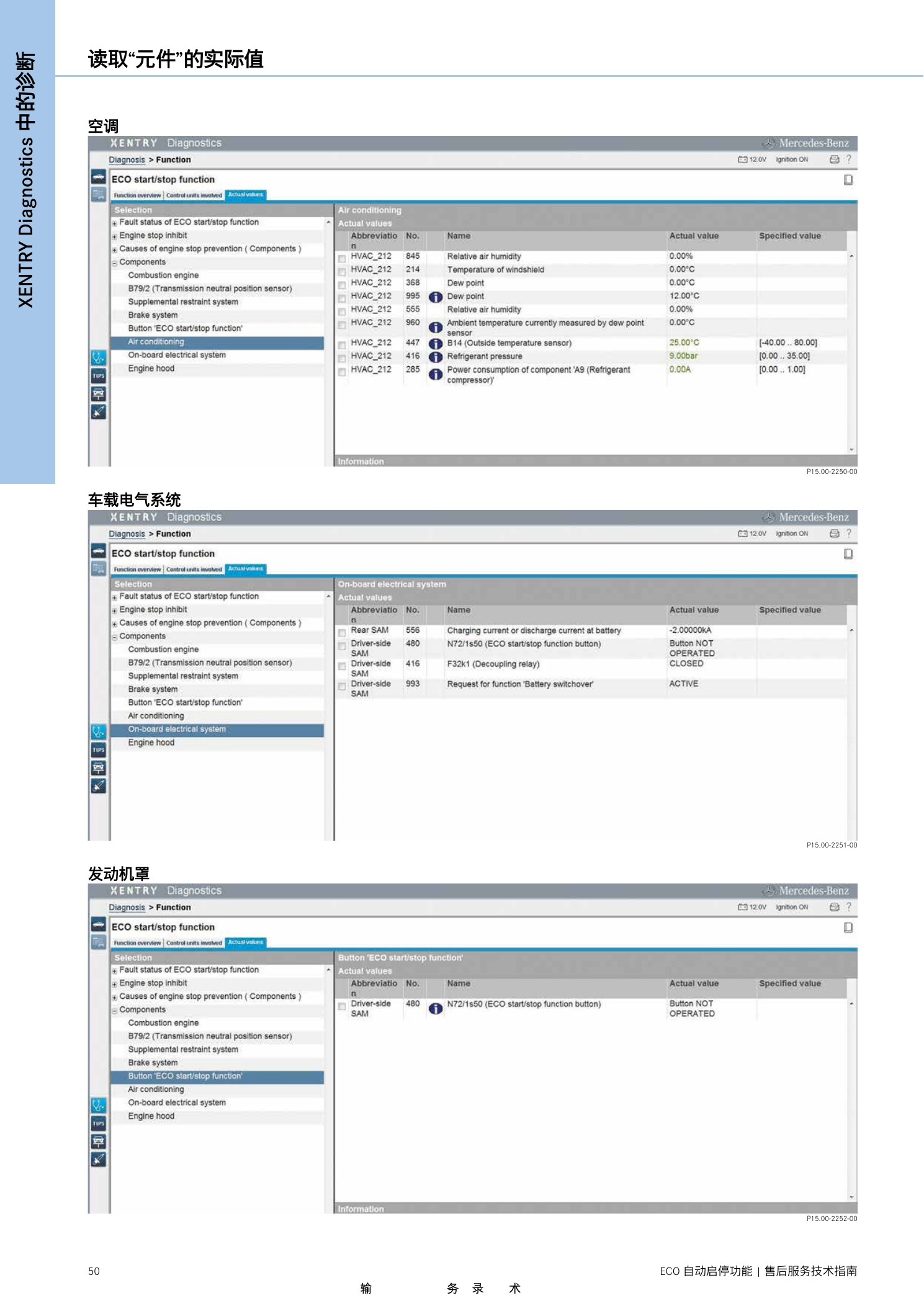

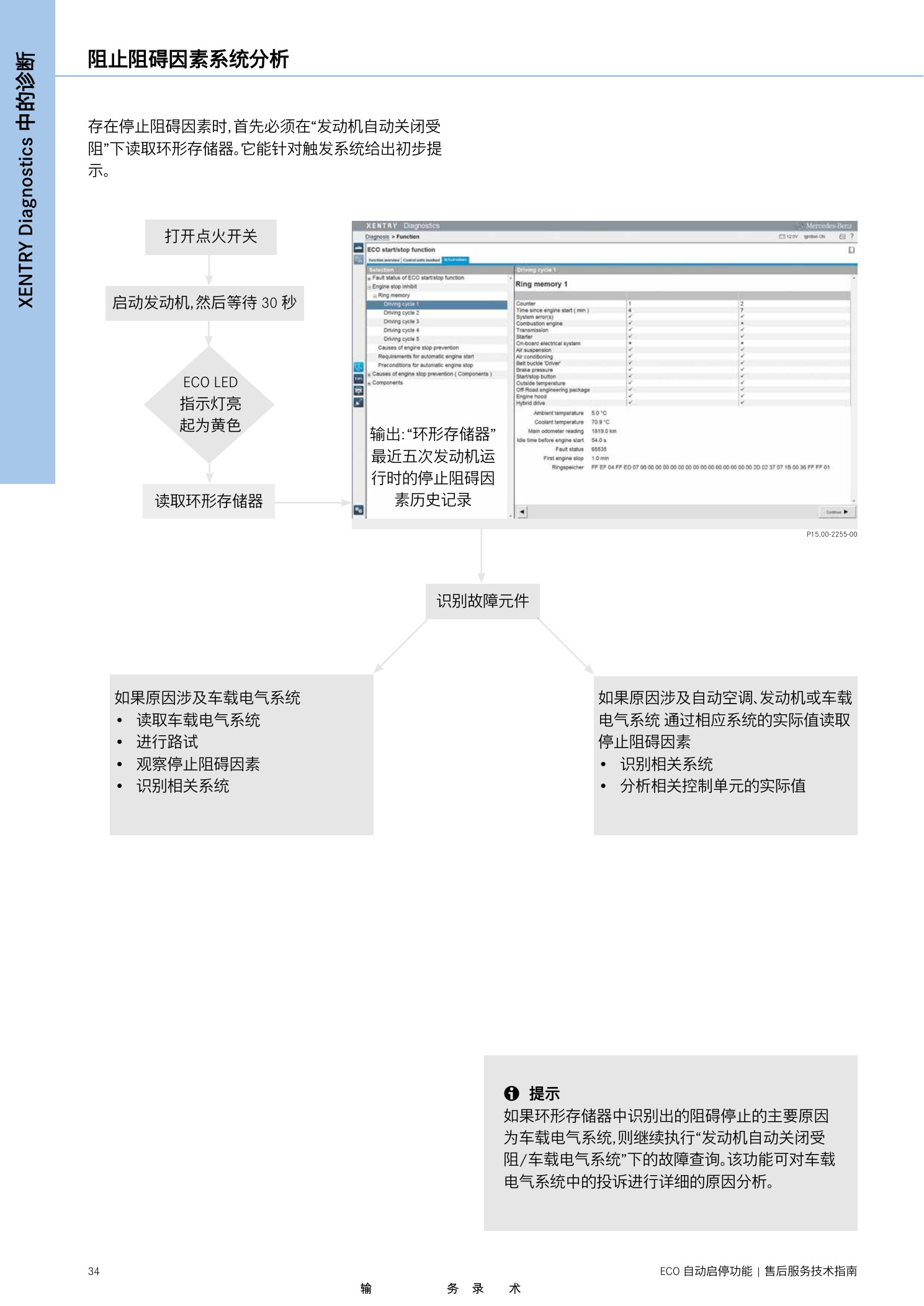

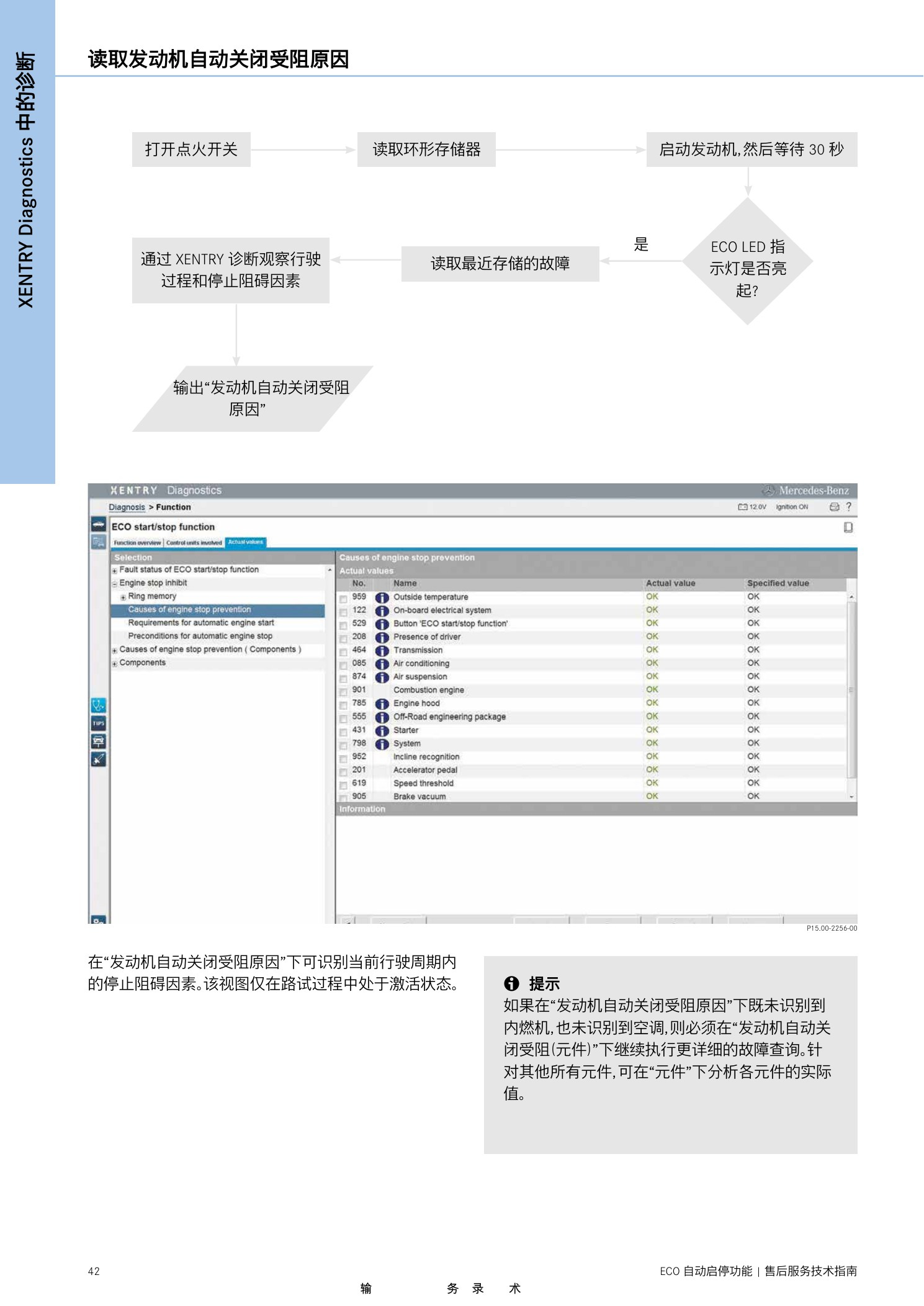

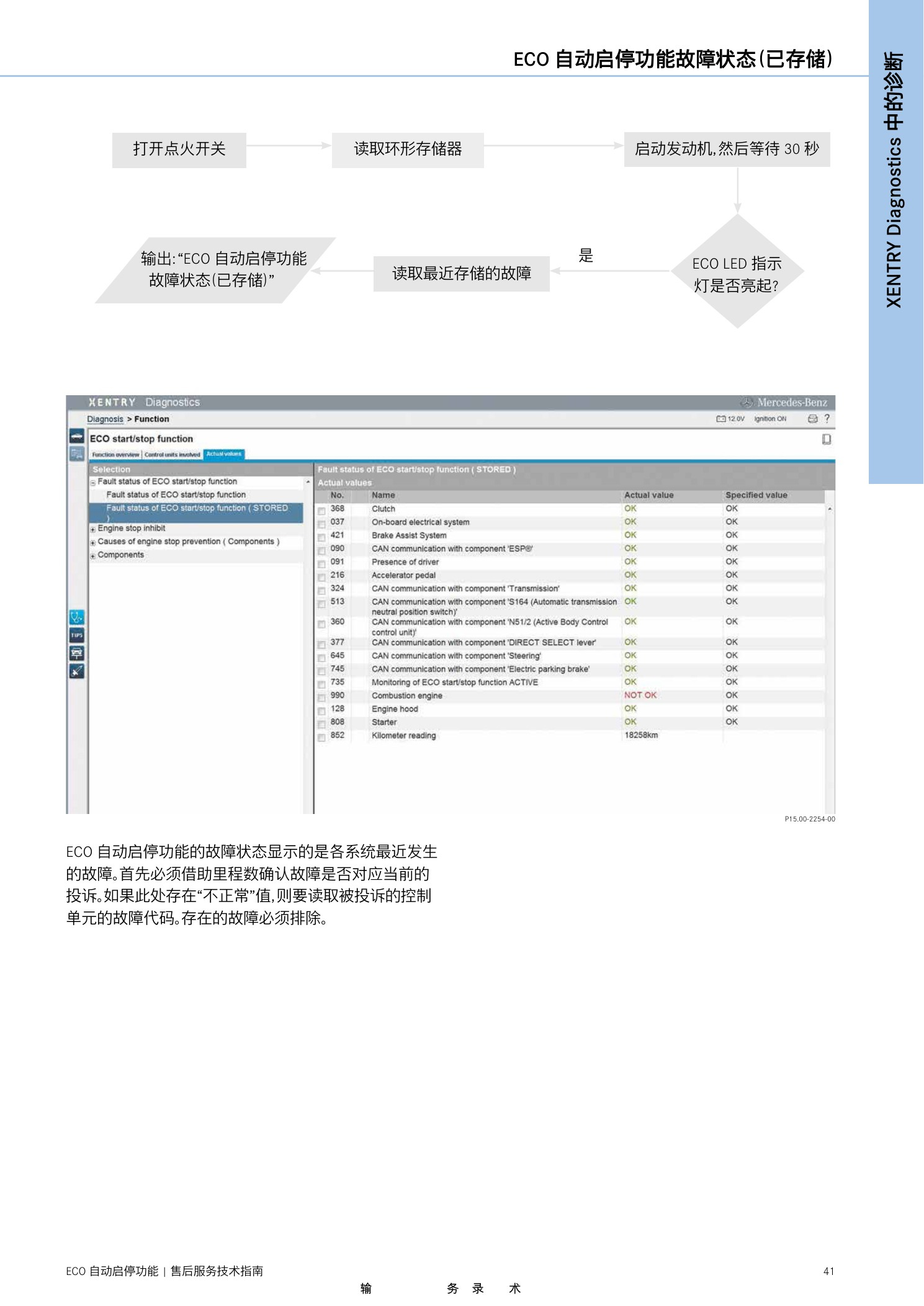

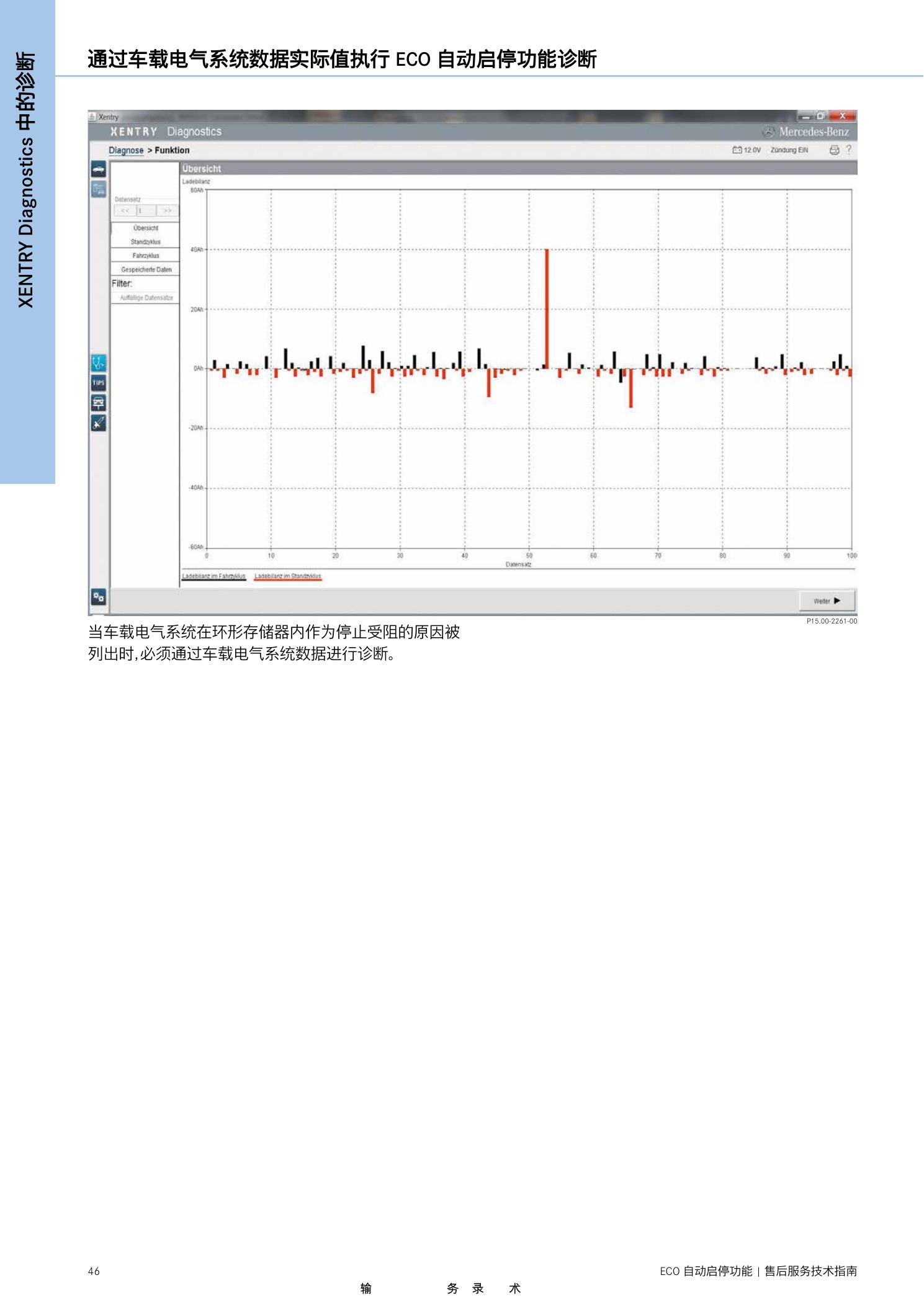

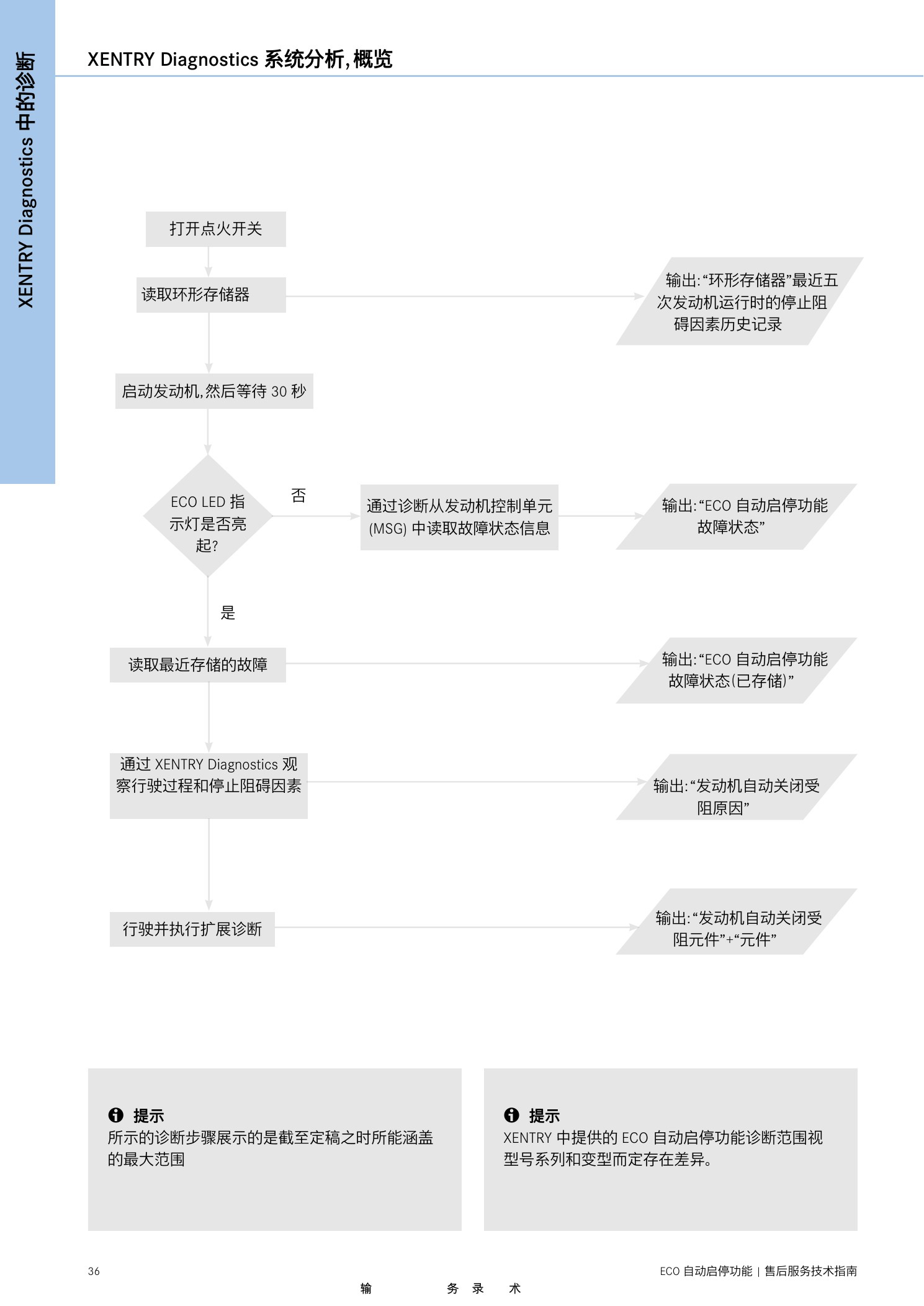

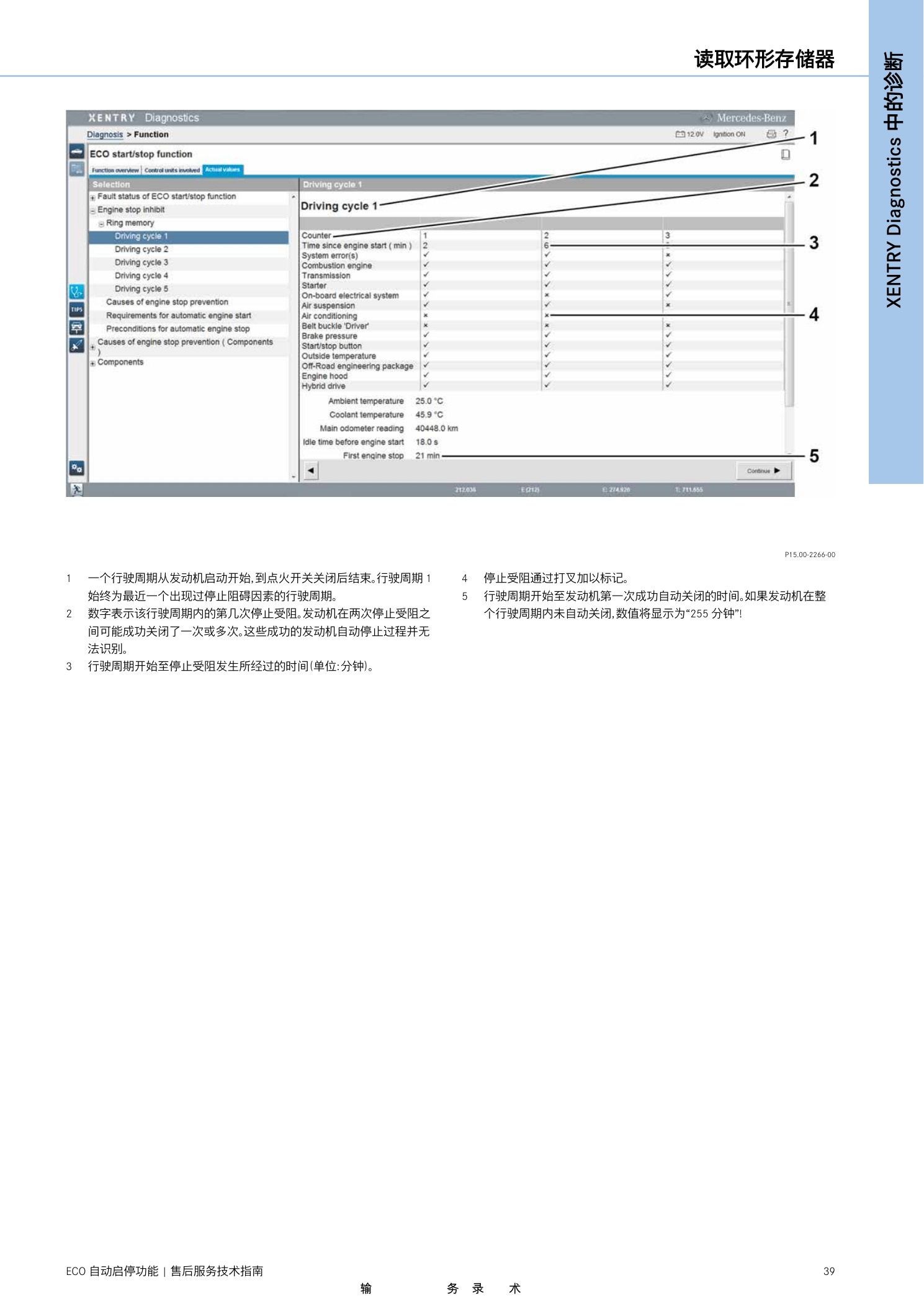

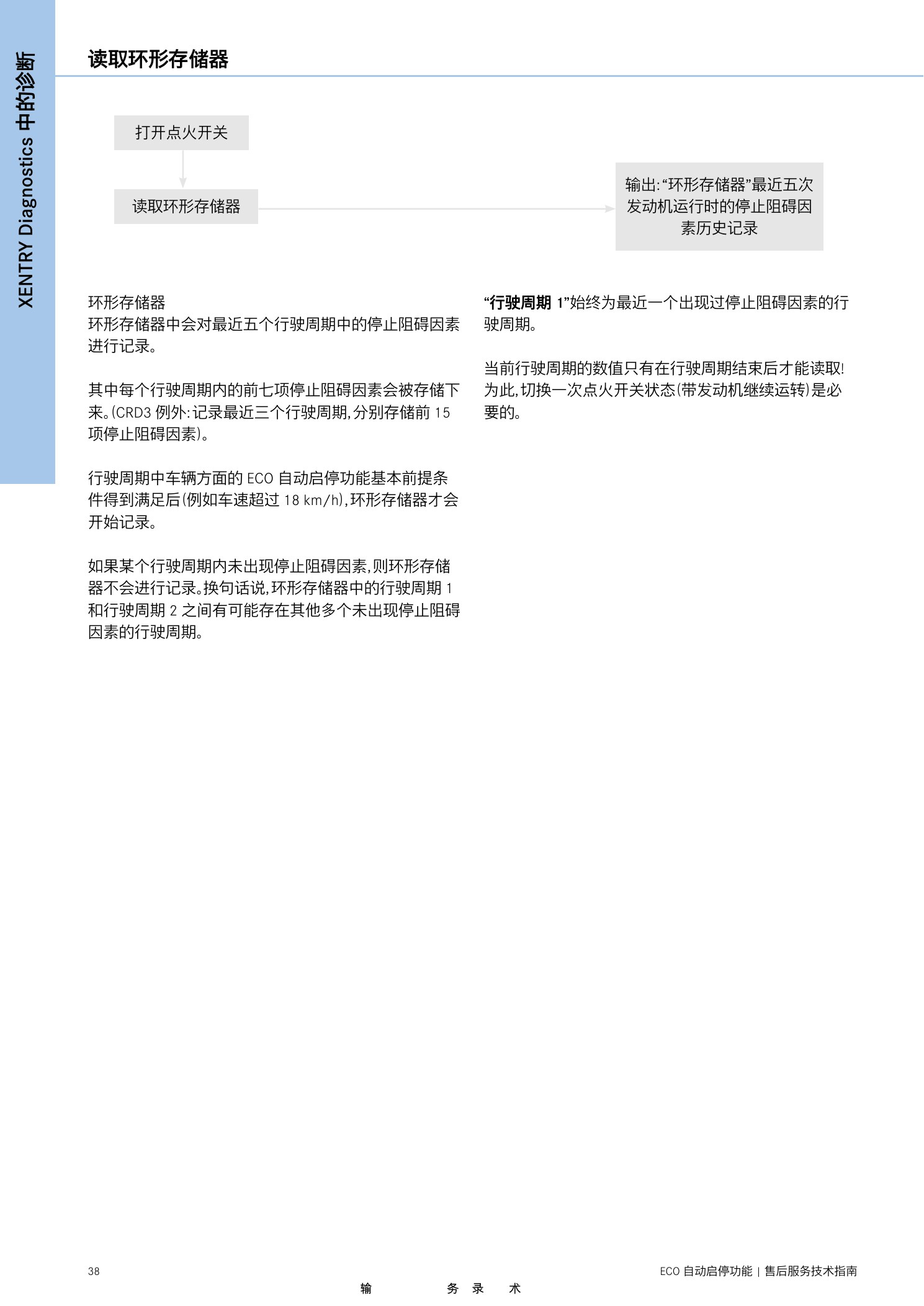

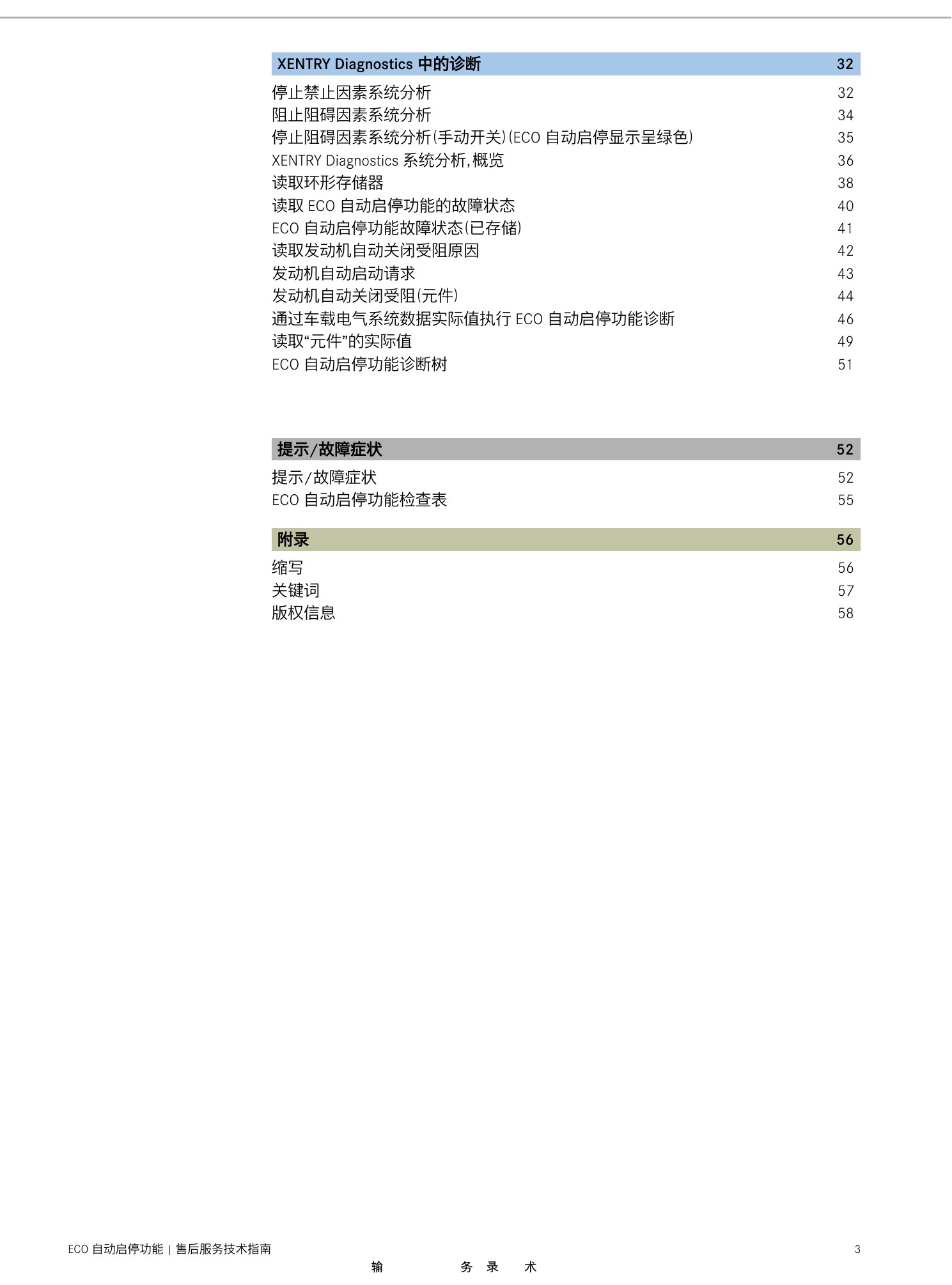

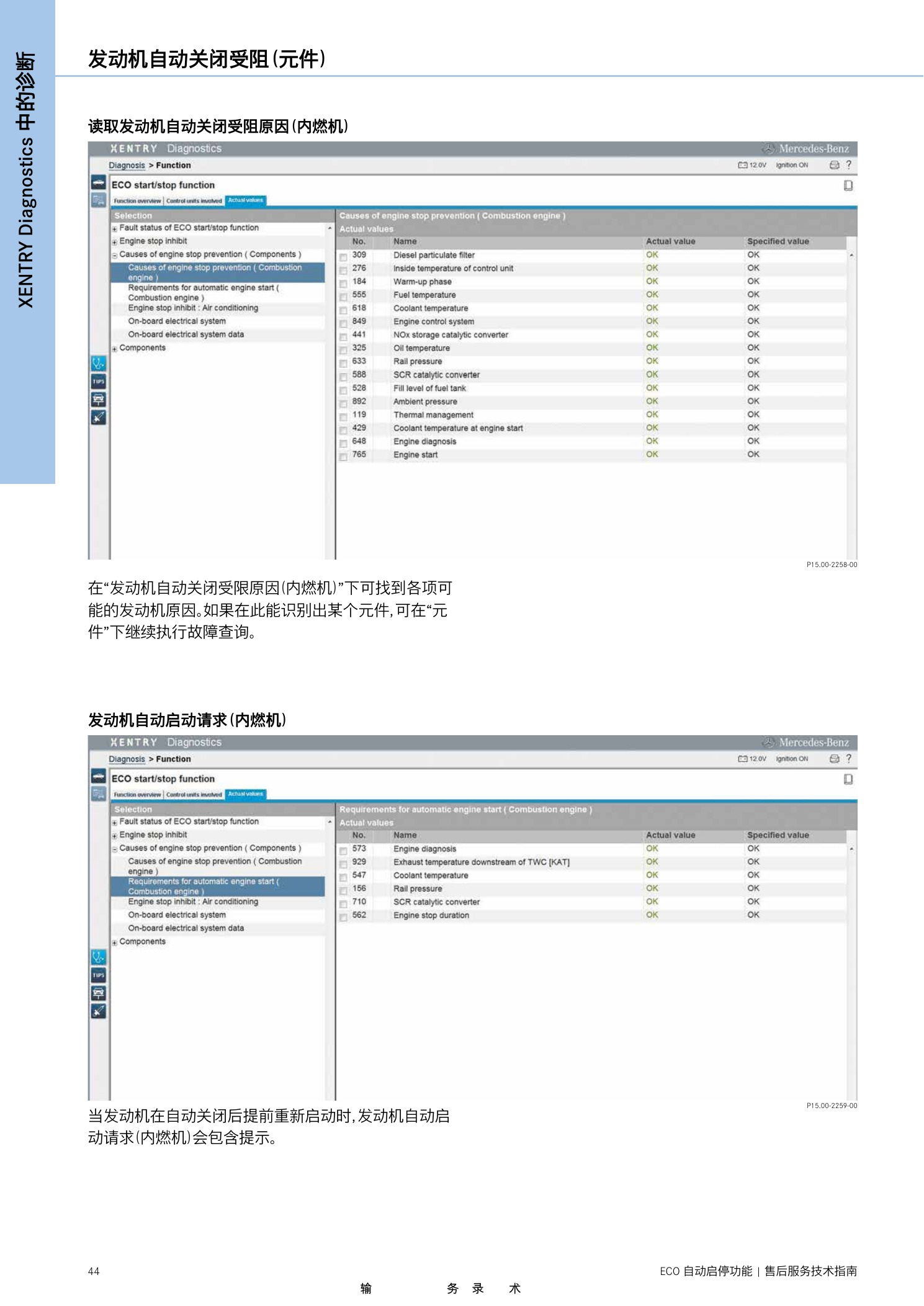

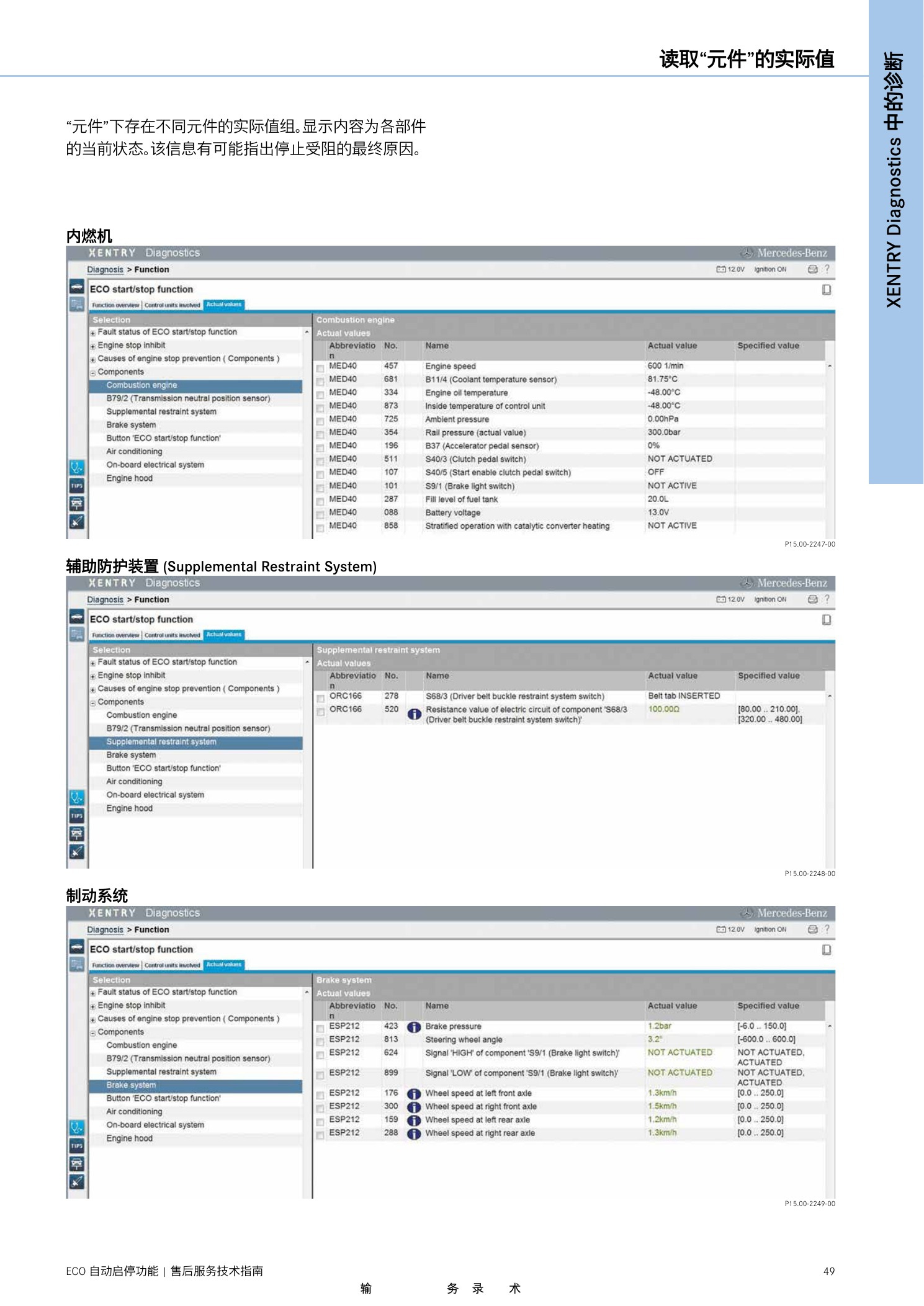

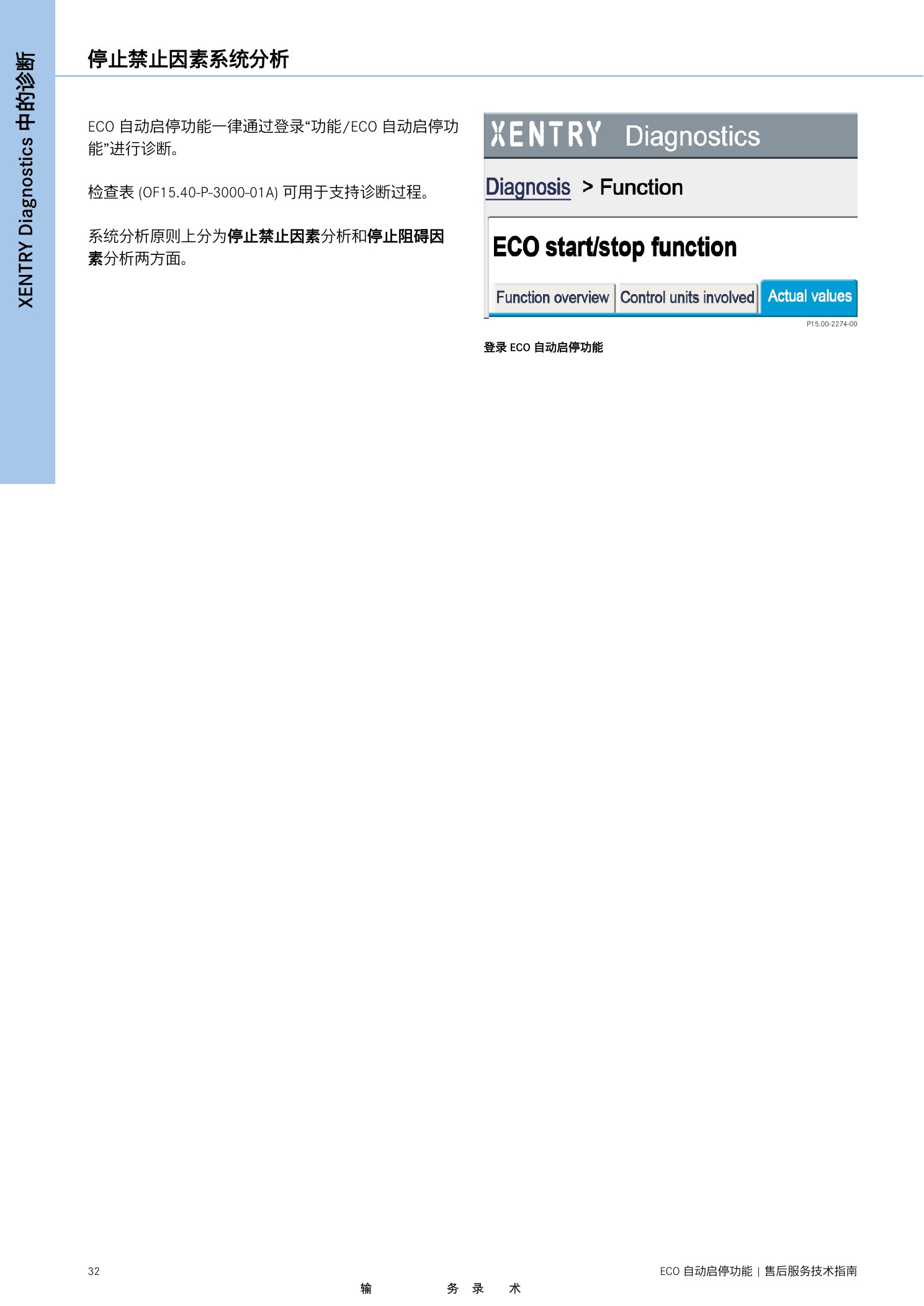

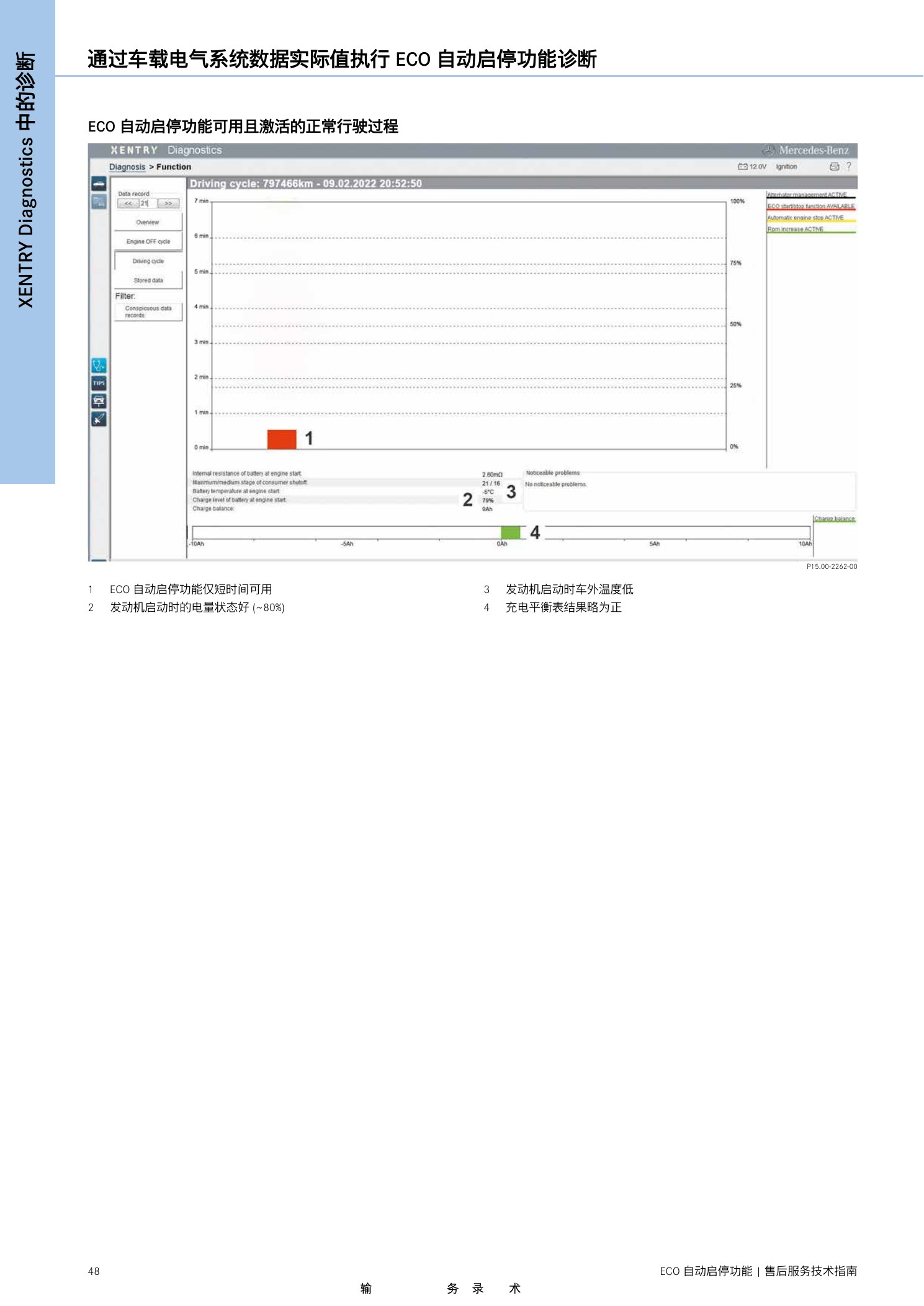

诊断章节演示停止禁止、阻止和阻碍因素的系统分析，读取环形存储器、故障状态、发动机关闭受阻原因、自动启动请求以及相关控制单元的实际值。界面名称会随XENTRY版本改变，但诊断逻辑仍可参考。

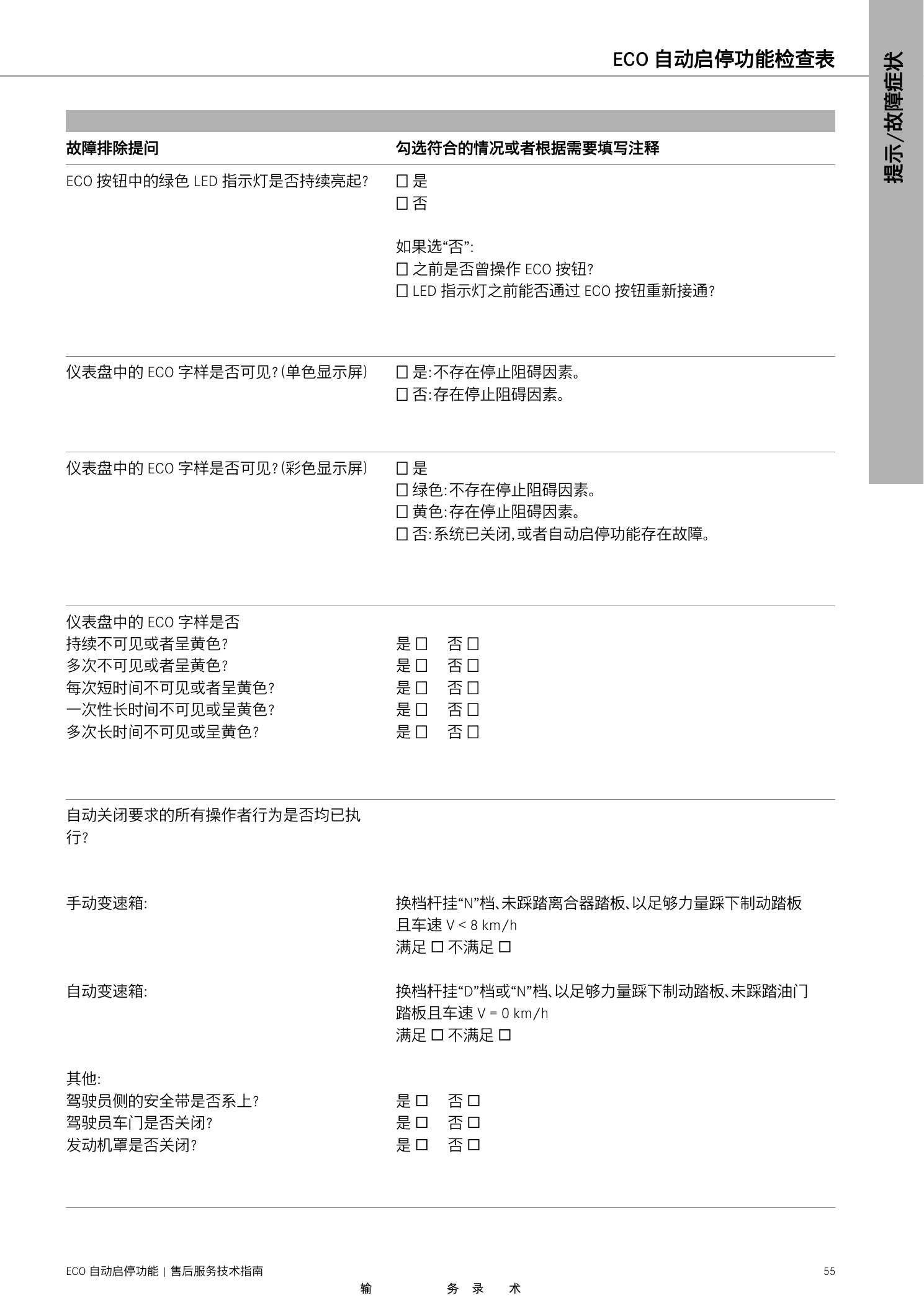

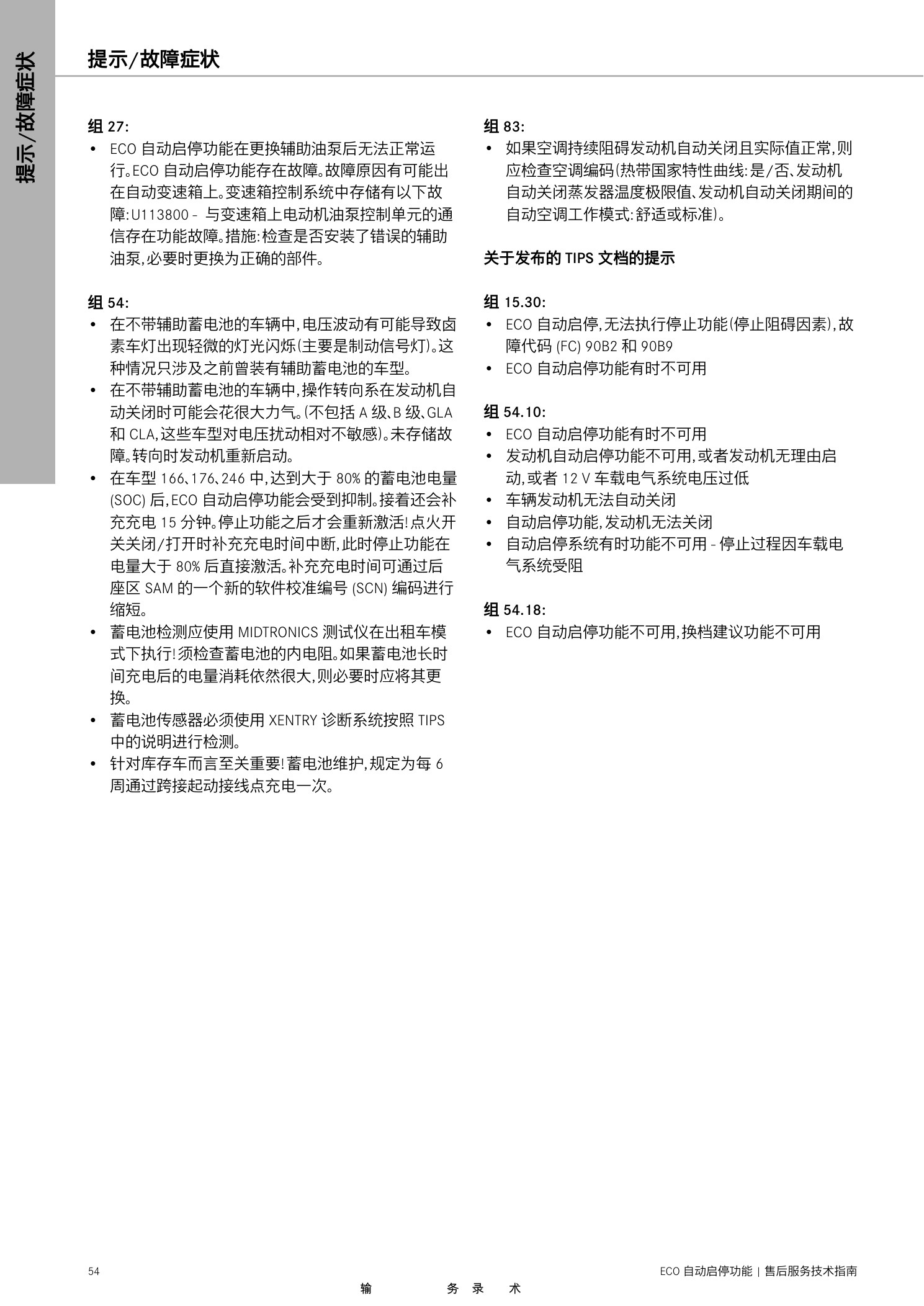

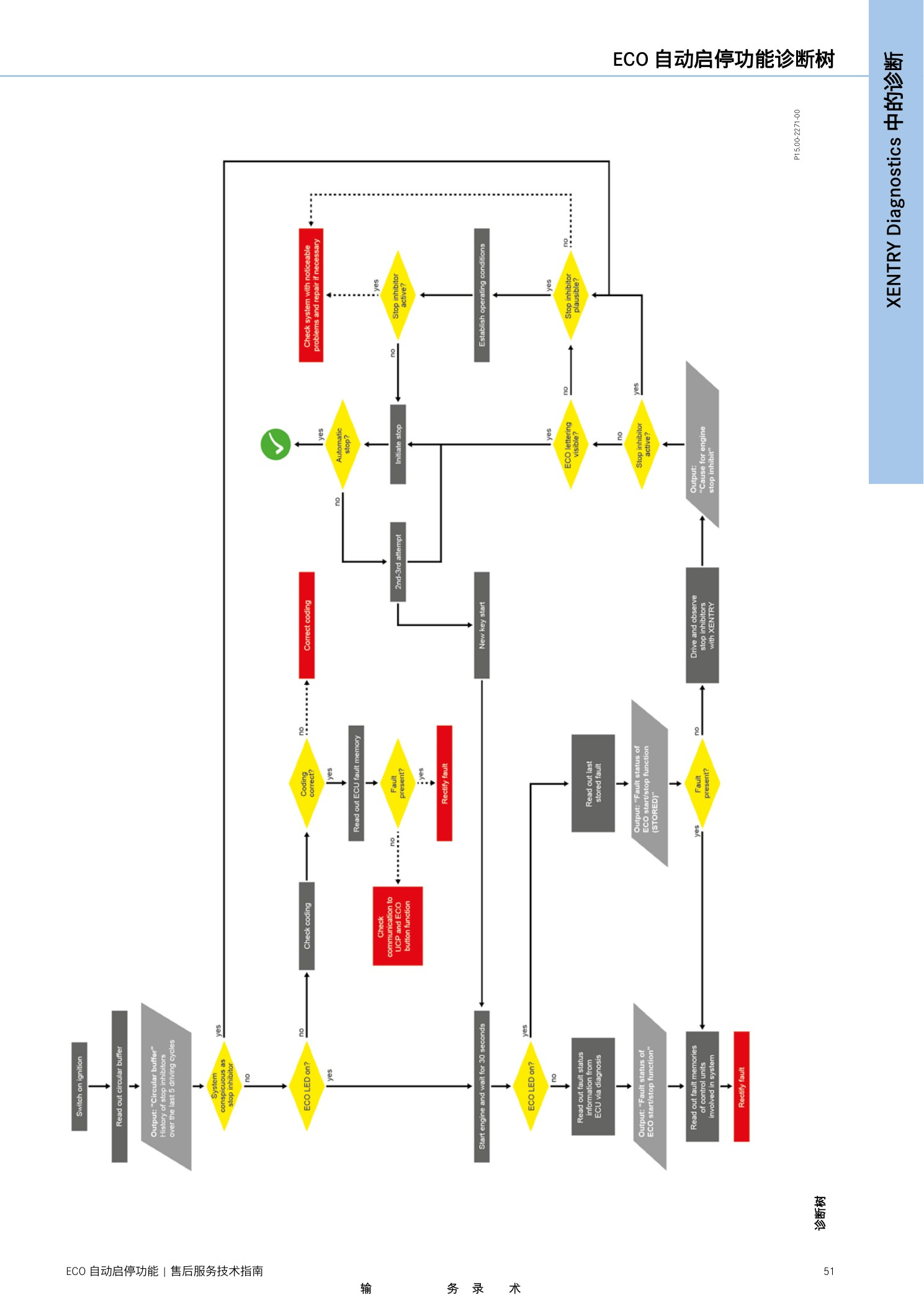

七、故障症状、诊断树与检查表

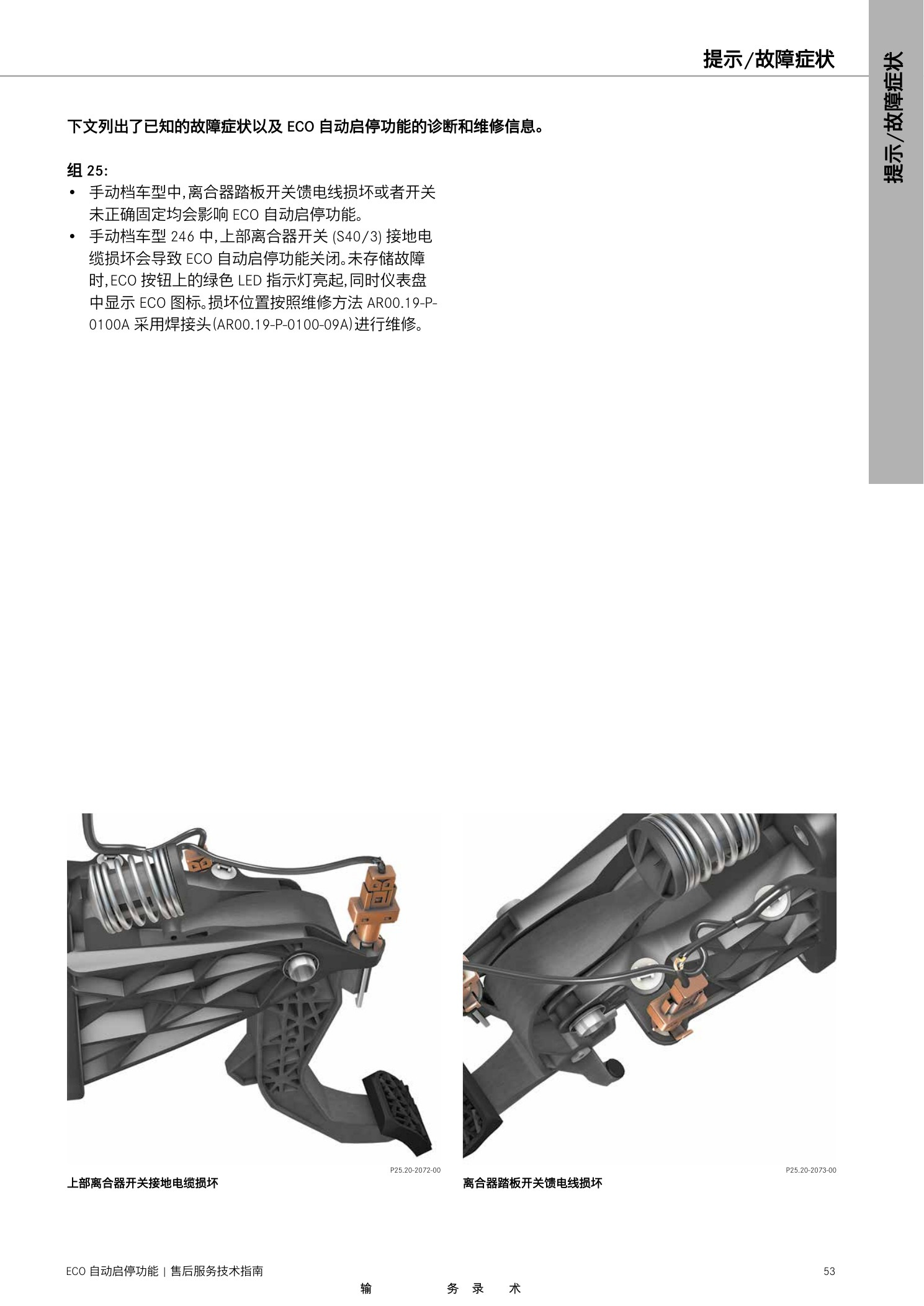

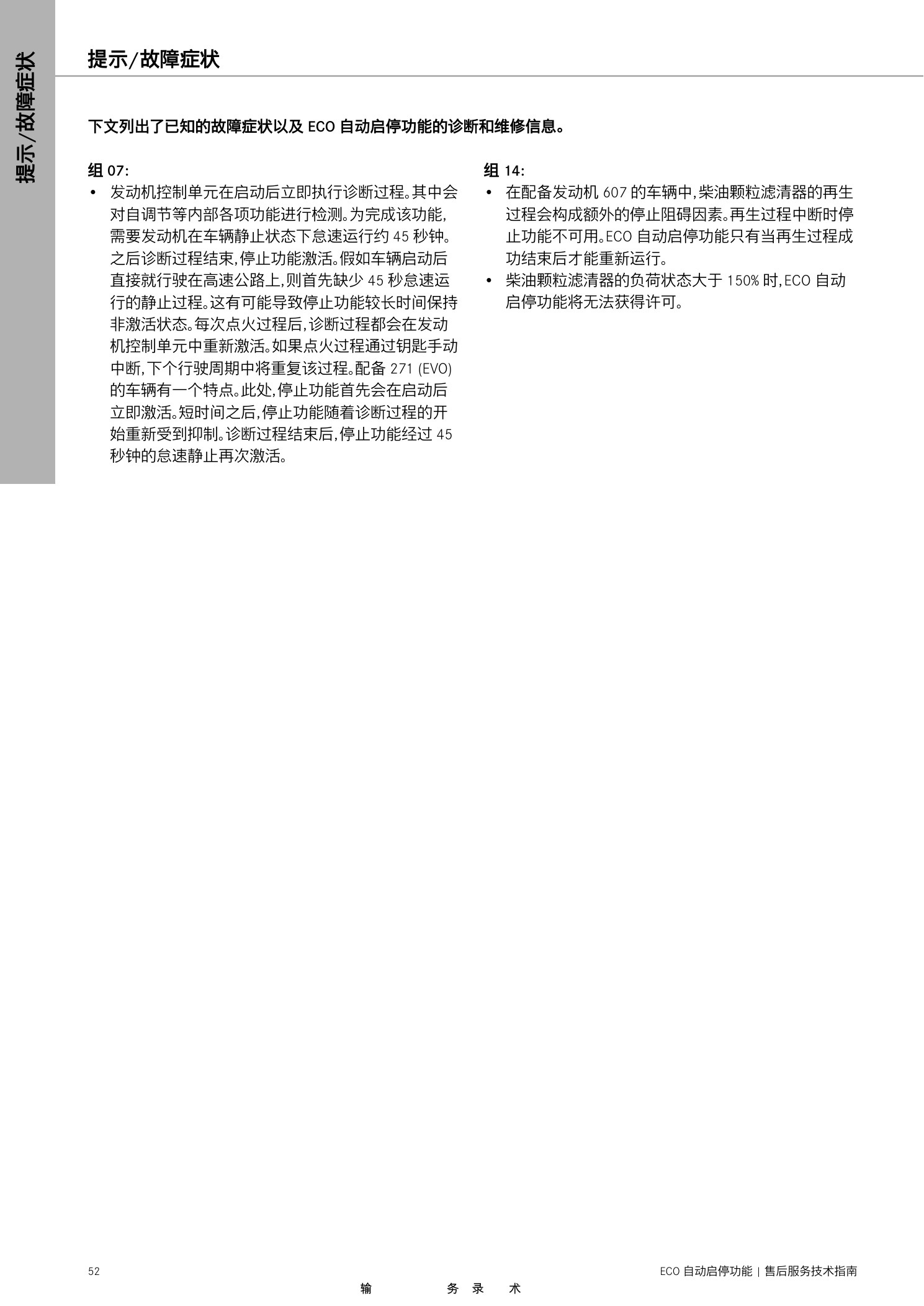

资料将常见提示和故障症状归组，并提供ECO自动启停功能诊断树及检查表。执行诊断树时应保留故障发生时的环境和实际值，避免清码后丢失触发条件。

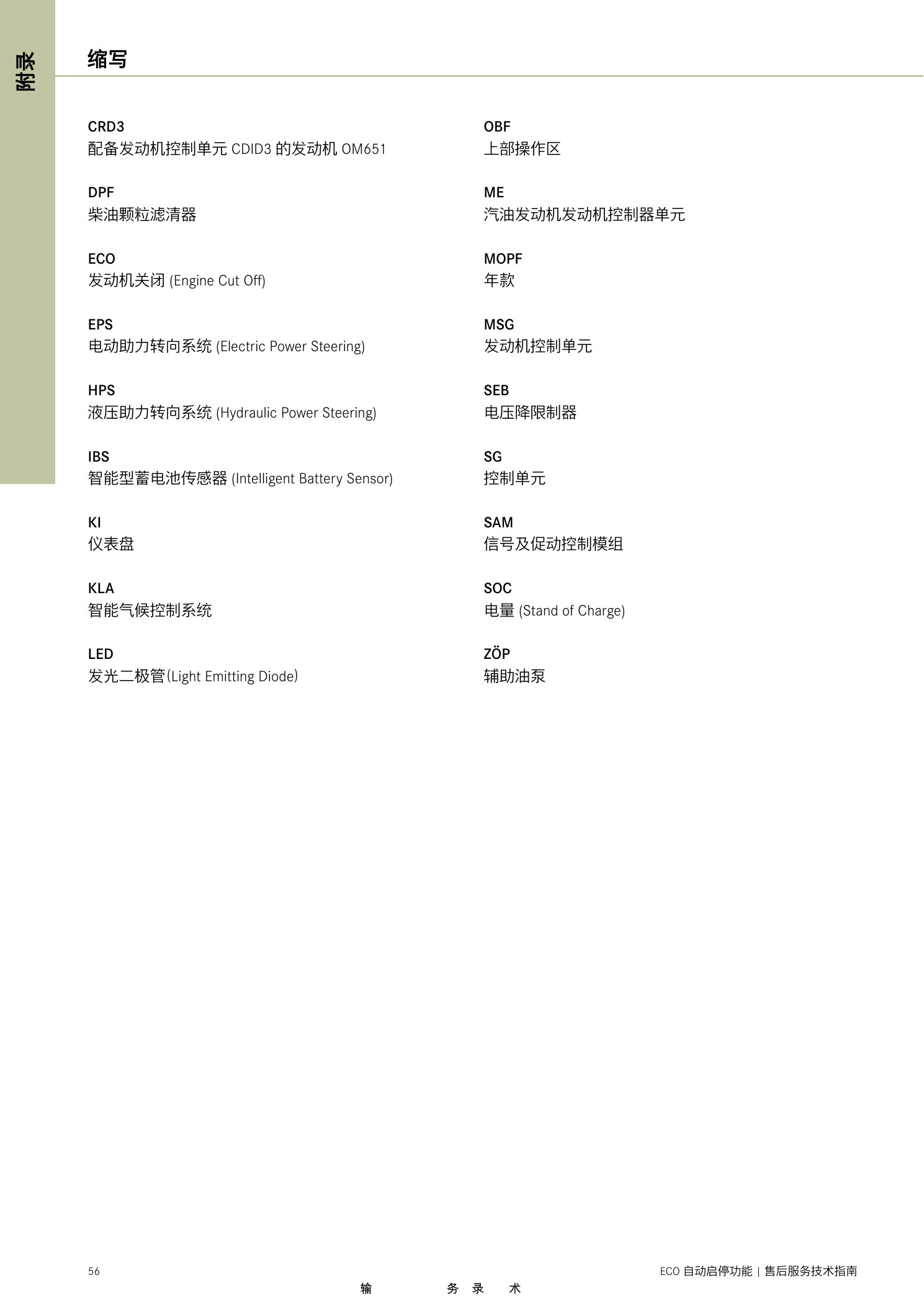

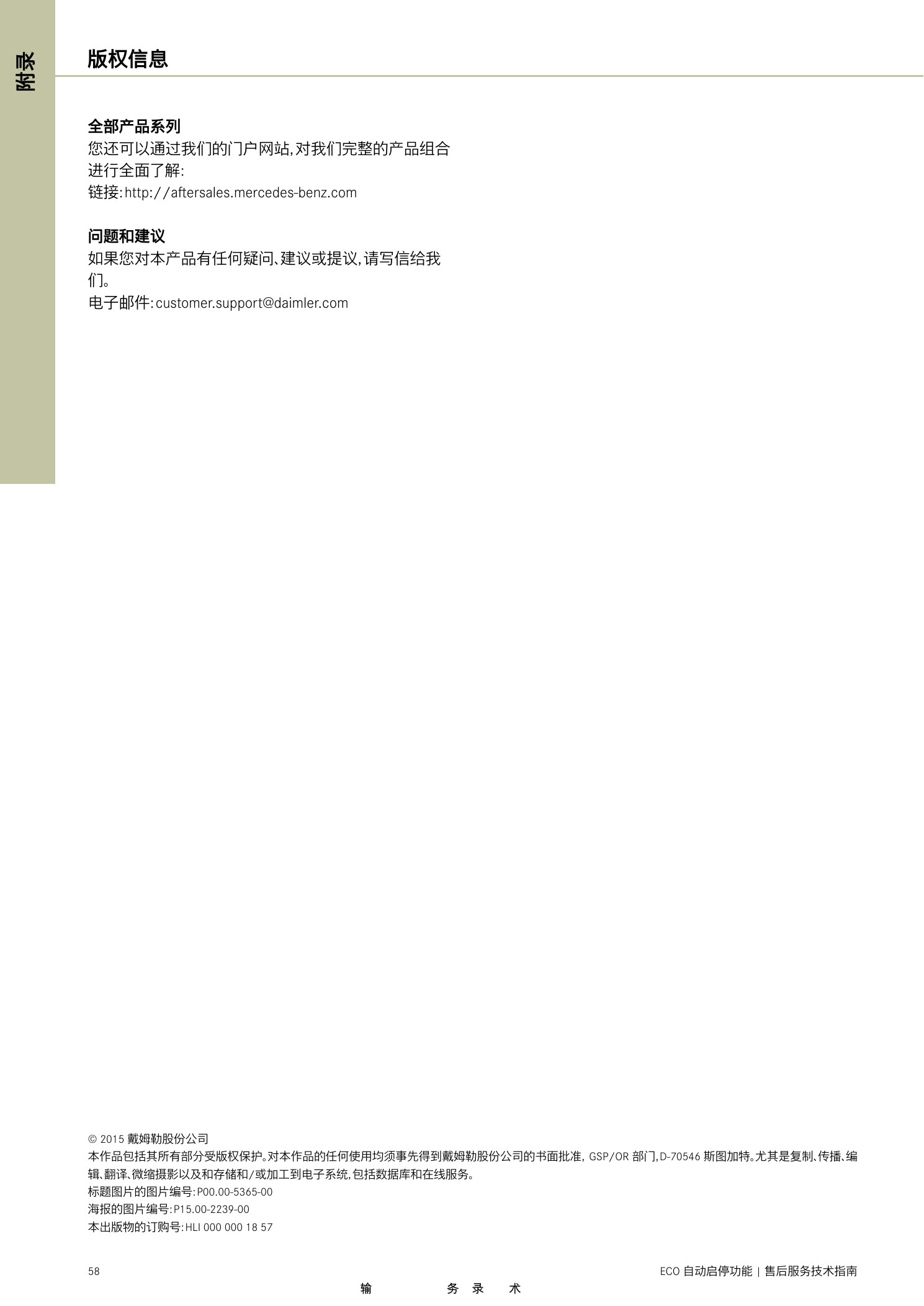

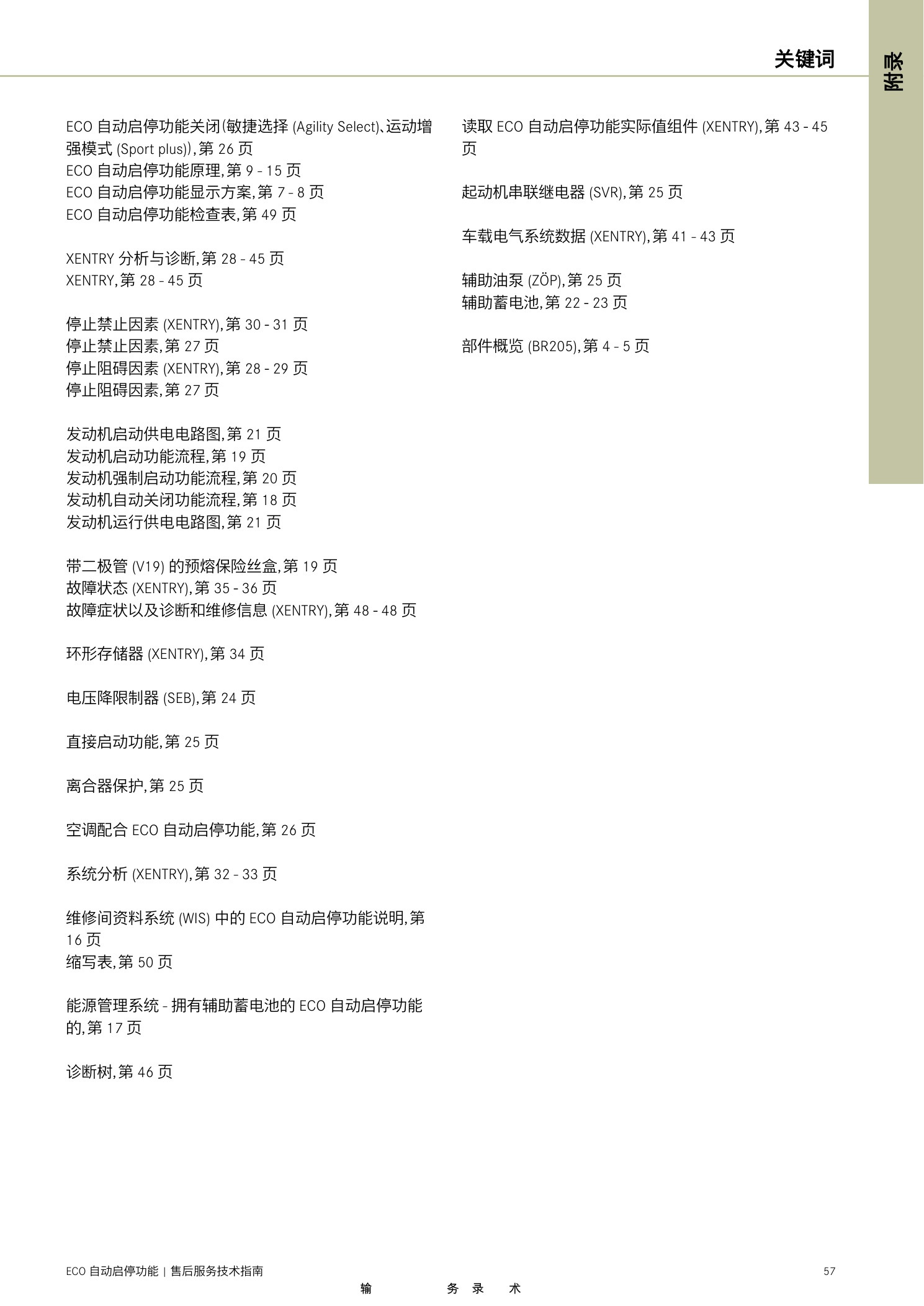

八、缩写、关键词与版权页

最后保留原指南的缩写、关键词索引和版本信息，便于按部件、功能或诊断名称回查对应页面。
