奔驰722.8 CVT无级变速箱技术：锥轮钢带、动力传递、液压控制与诊断

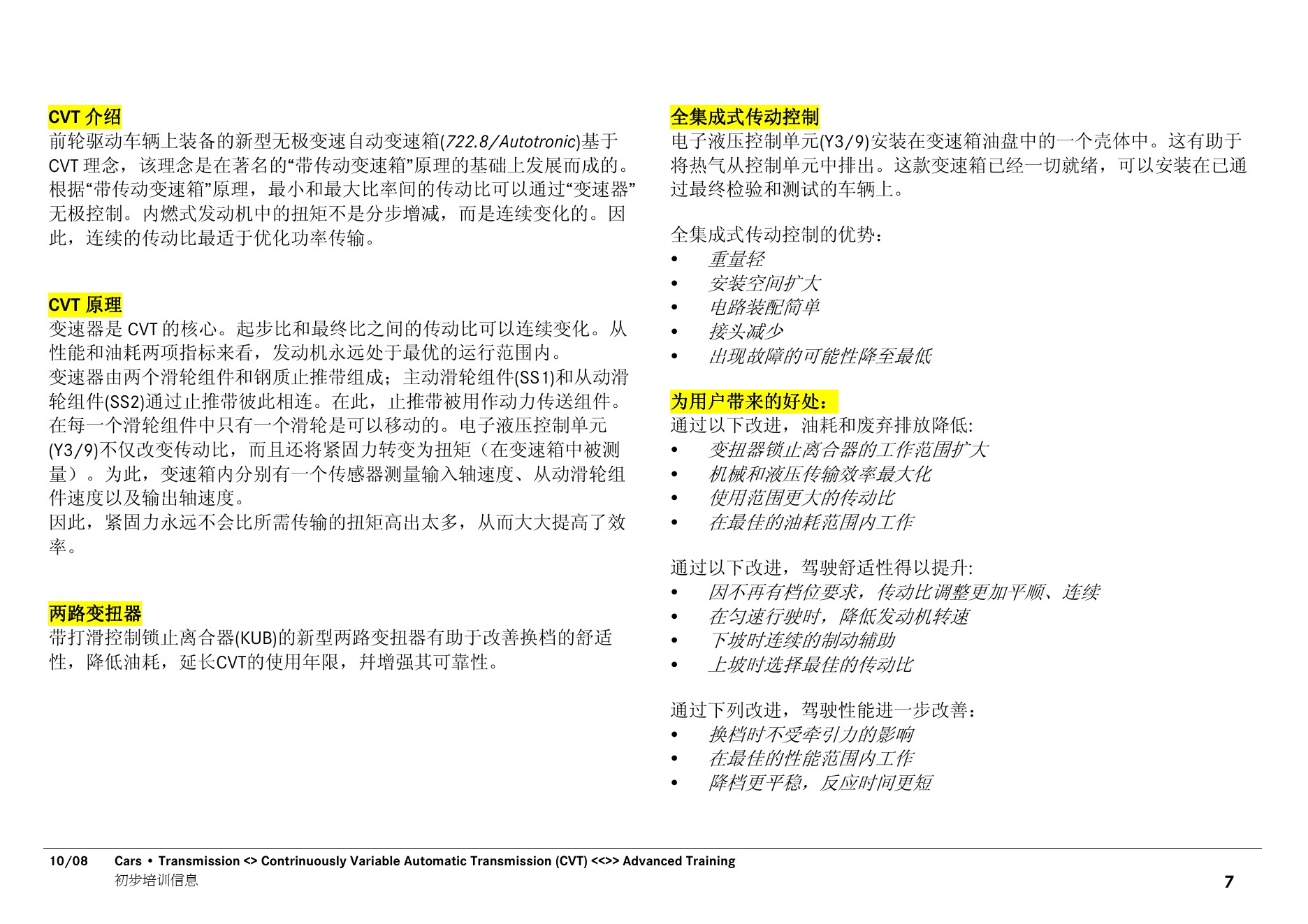

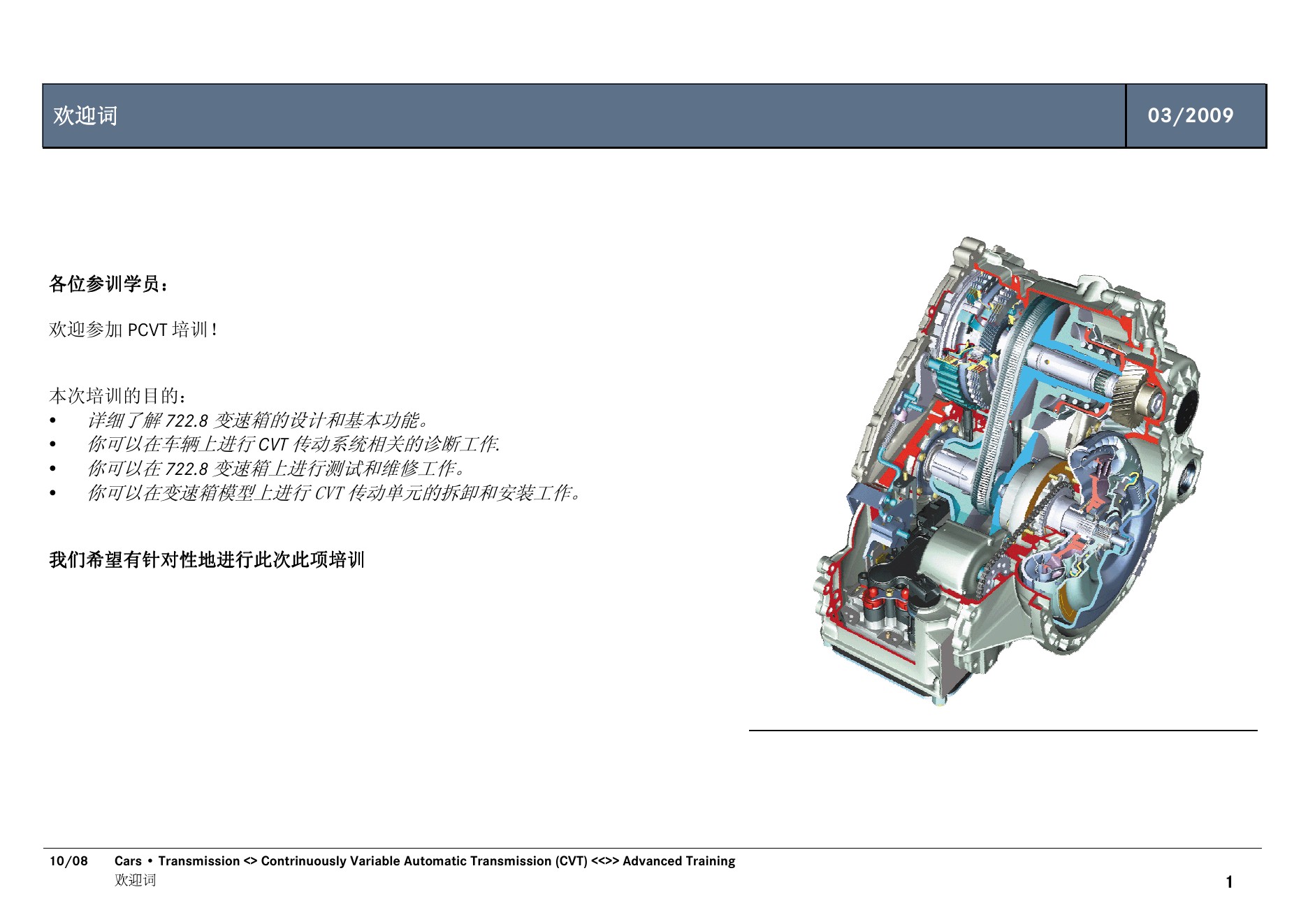

722.8 AUTOTRONIC把锥轮钢带无级变速机构、起步与方向控制、液压压力调节和电子控制结合在一个紧凑的前轮驱动变速箱内。系统通过连续改变传动比，使发动机尽量工作在适合动力或经济性的转速范围。

诊断722.8时，不能把转速或传动比报码直接等同于钢带损坏。应先确认油液、供电和传感器信号，再分析目标速比、实际速比、压力控制和机械传动结果。

一、722.8 AUTOTRONIC的应用与系统特点

722.8用于部分A级和B级车型，采用无级变速机构配合液压和电子控制。维修前应根据VIN、变速箱代码和生产状态确认具体配置。

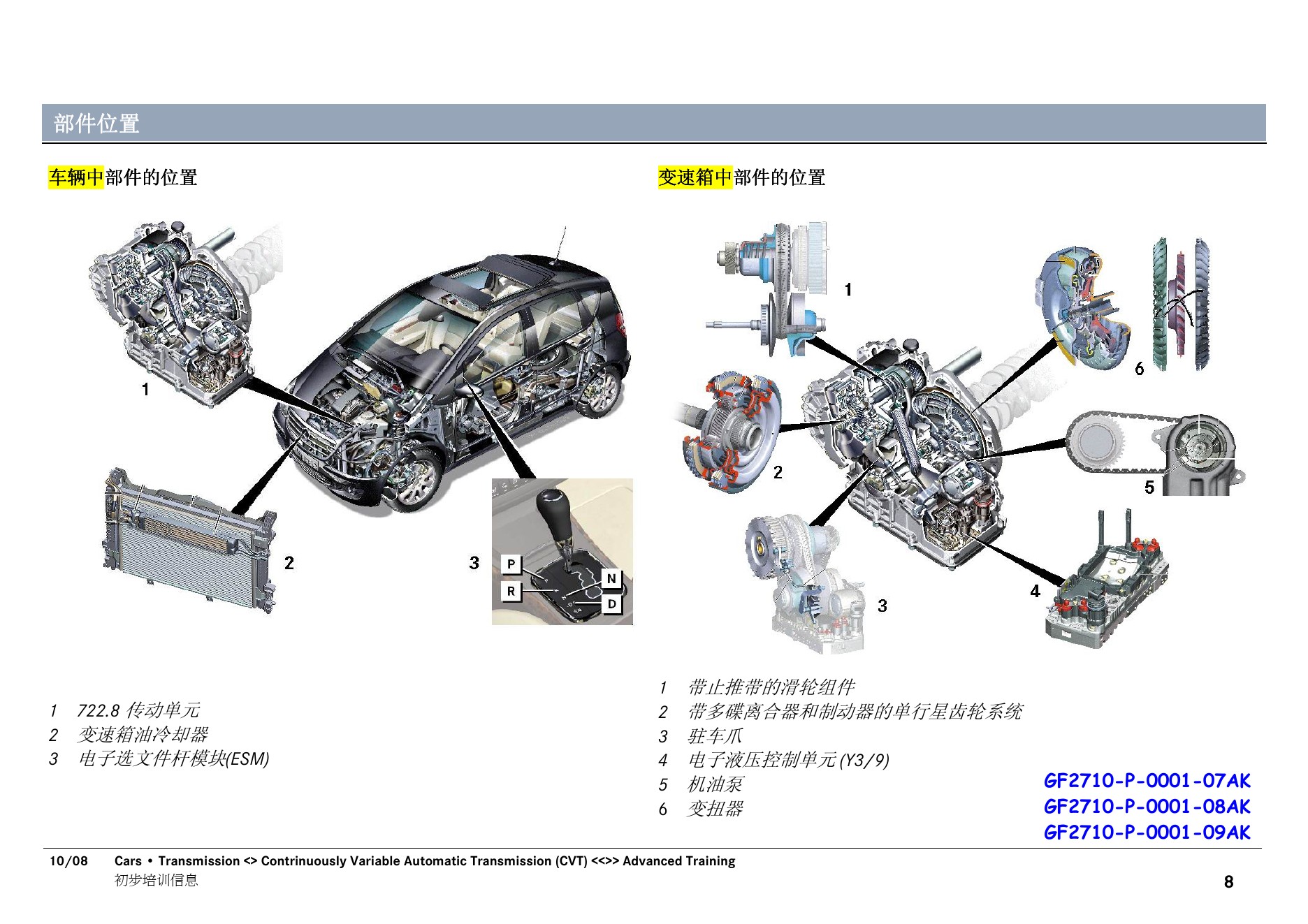

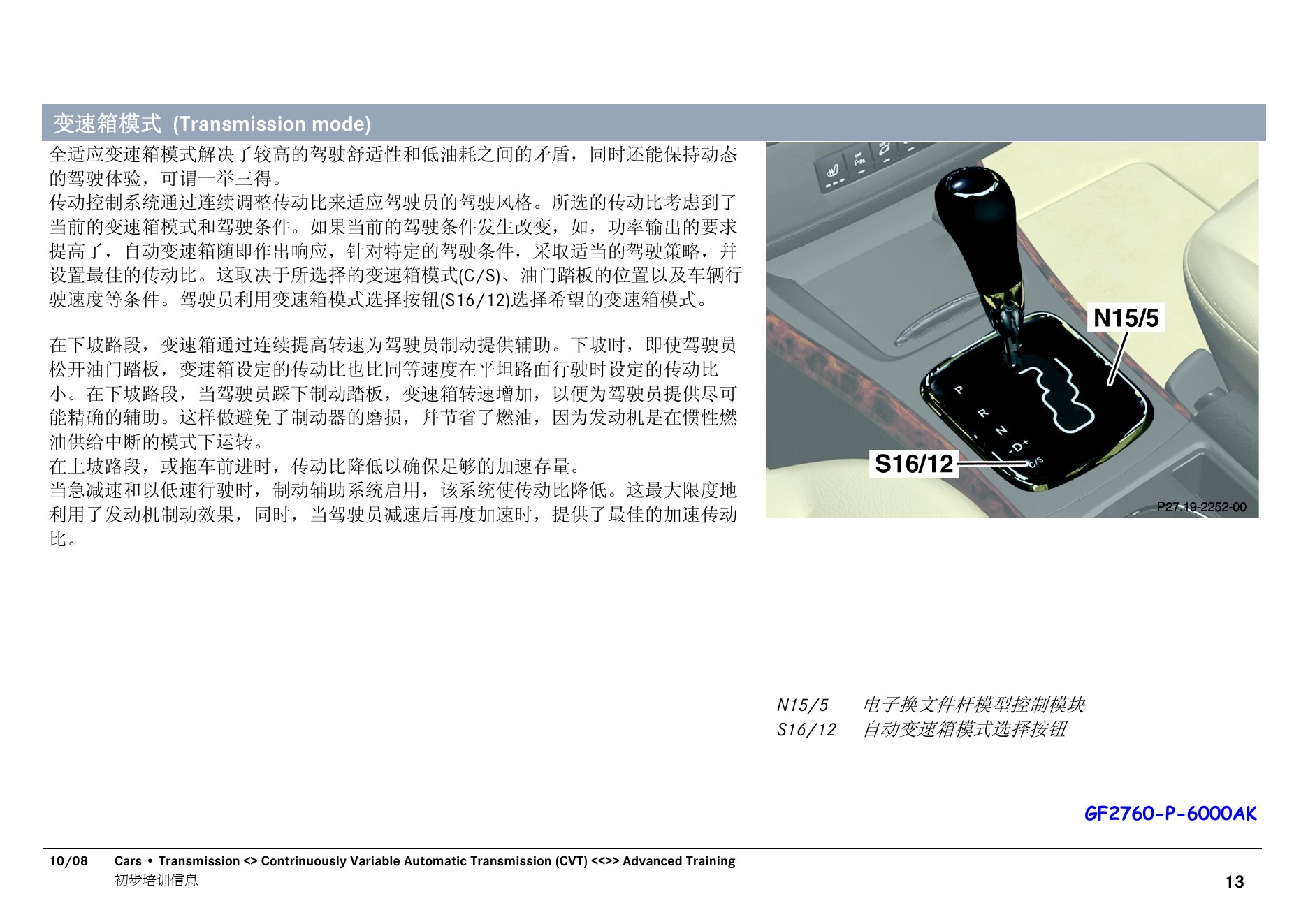

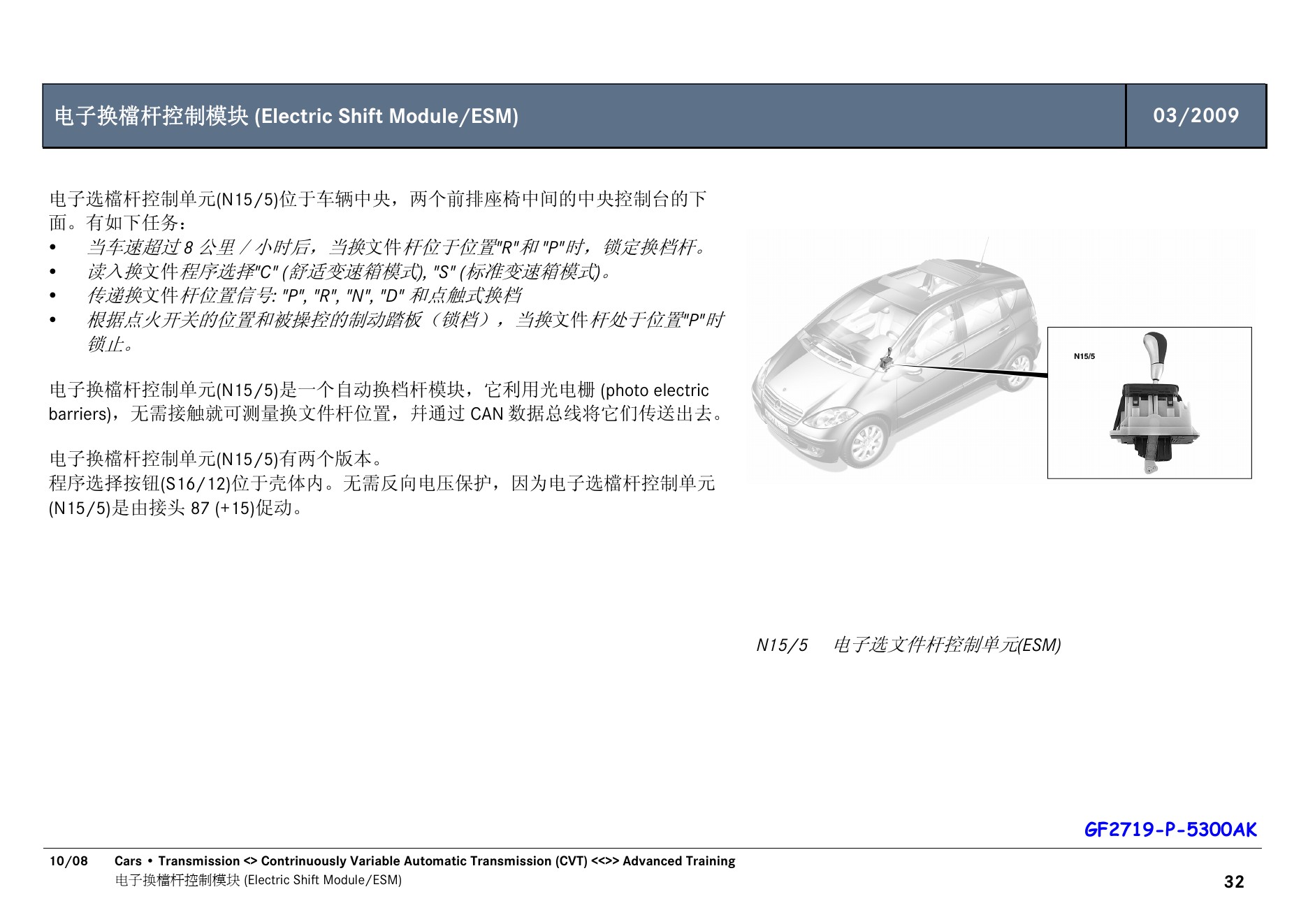

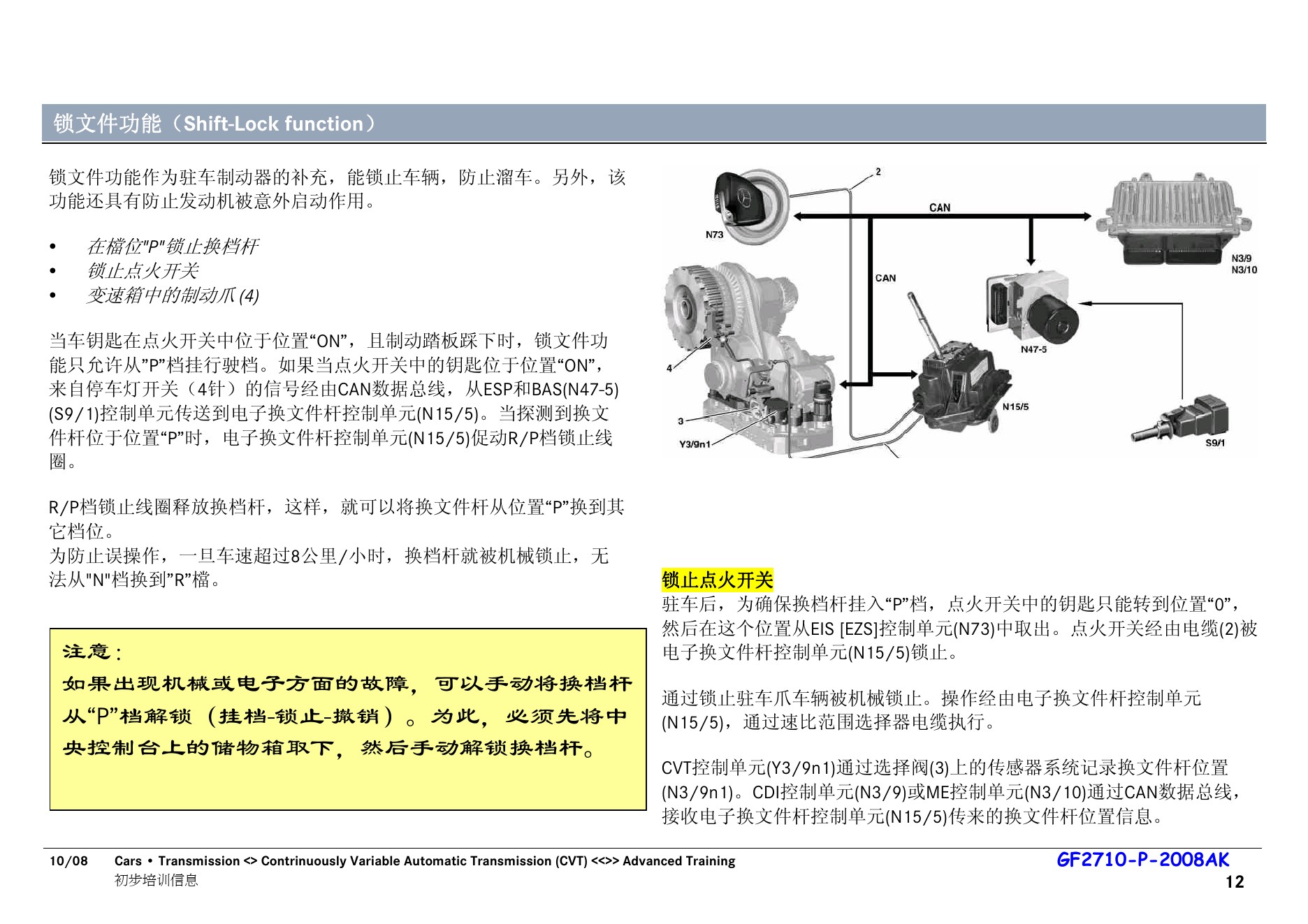

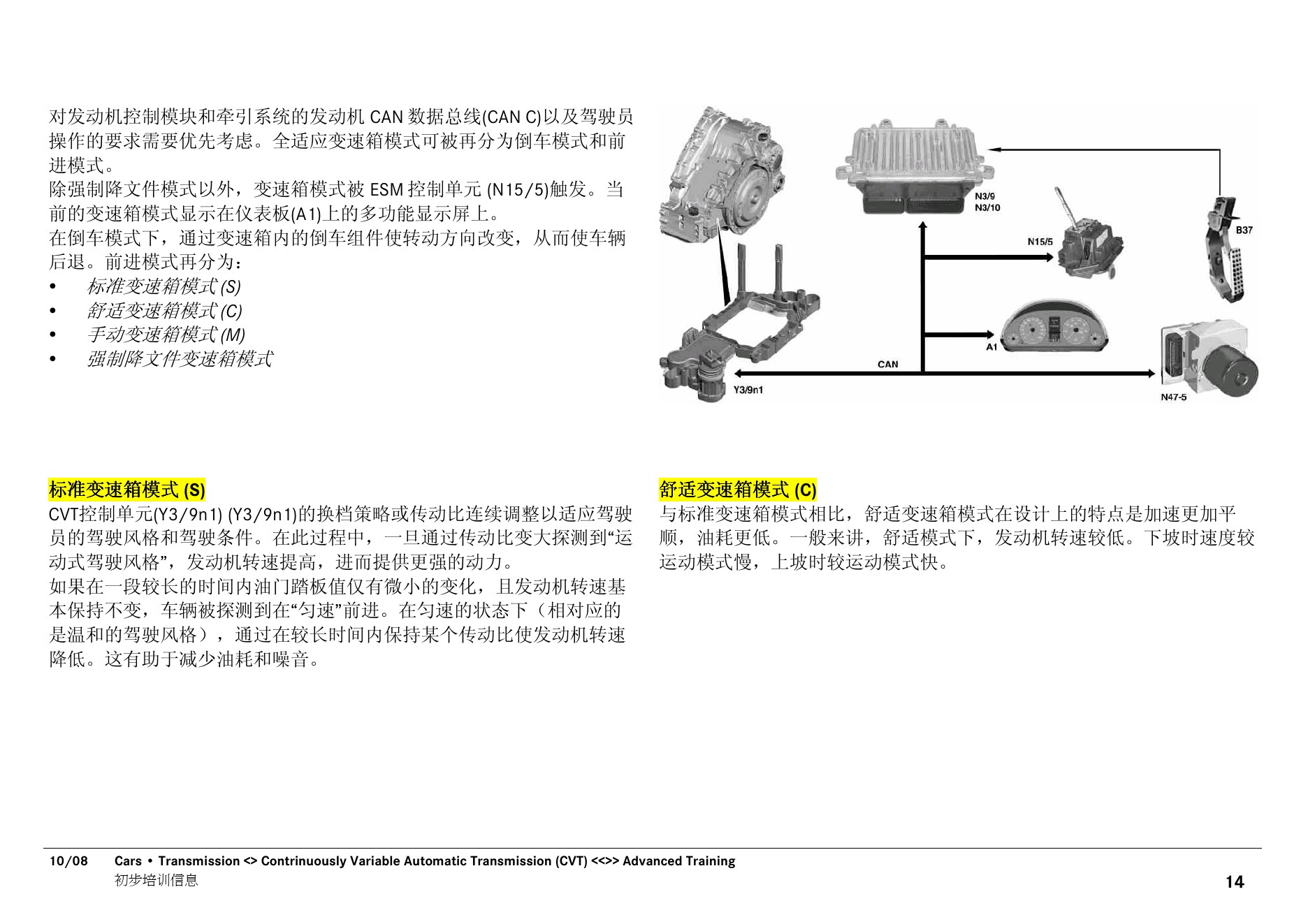

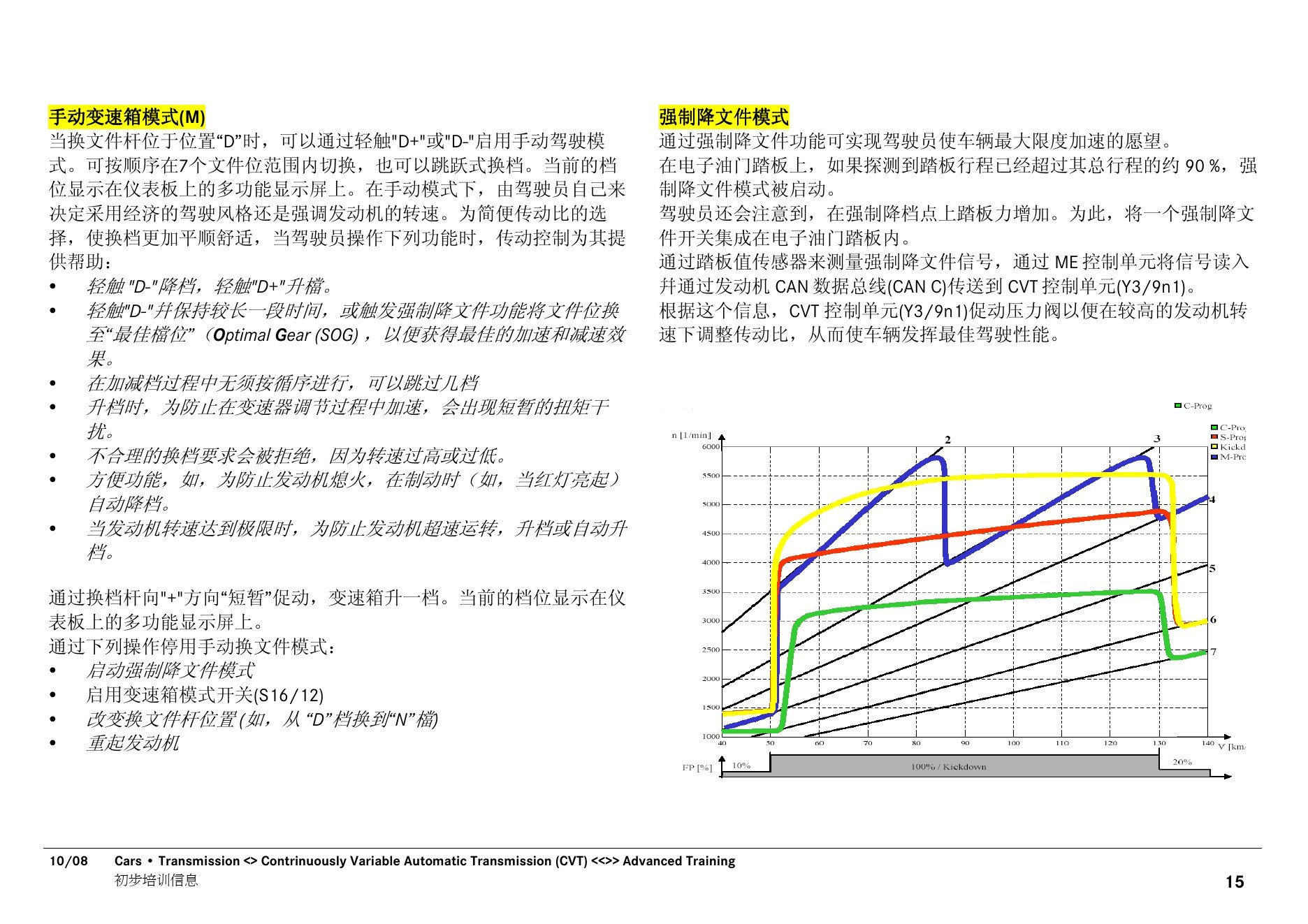

二、整车布置、控制单元与换挡操作

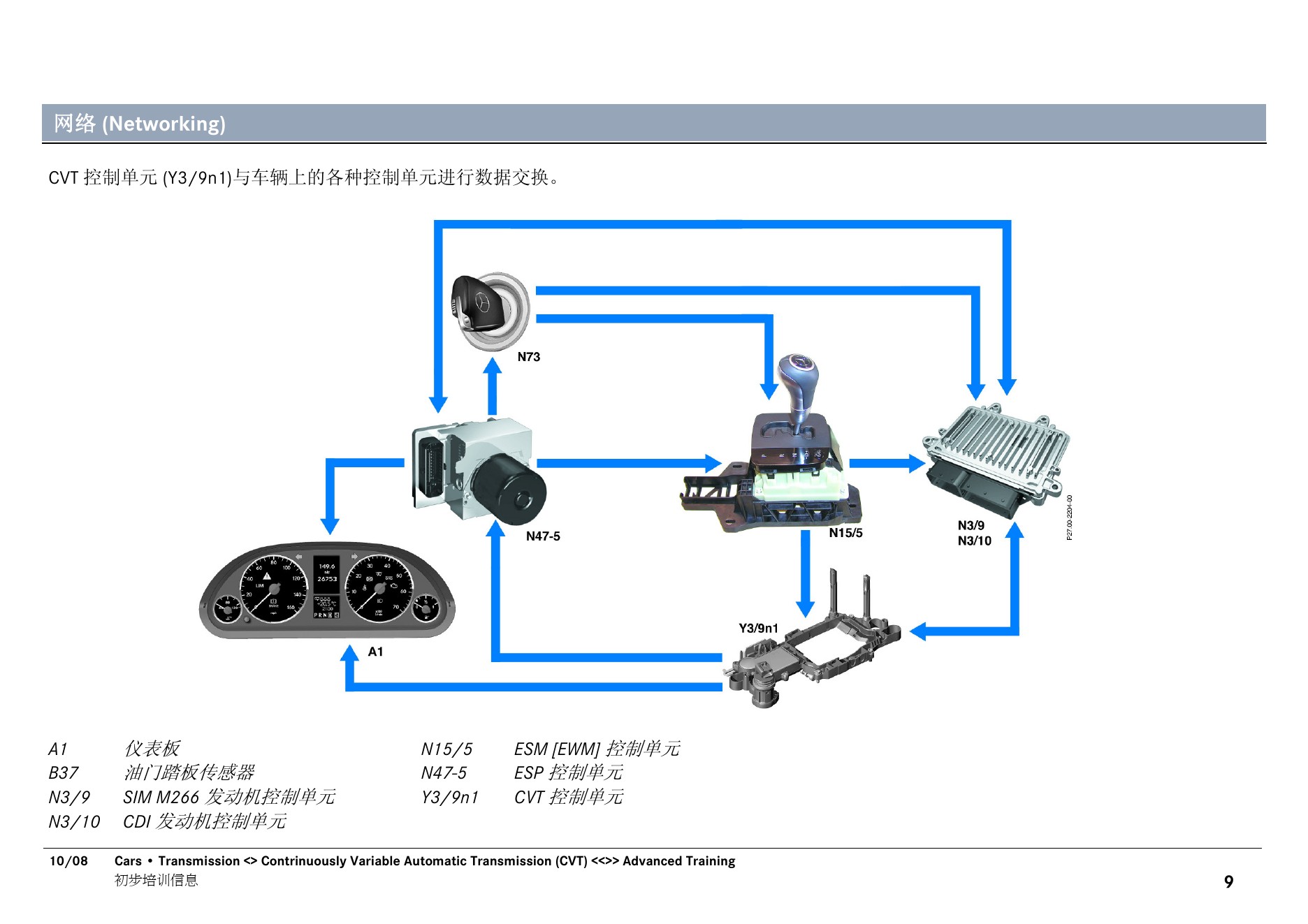

变速箱与发动机、选挡机构、仪表和车辆网络交换驾驶员请求、转矩、转速及温度信息。控制单元据此计算目标速比和夹紧压力。

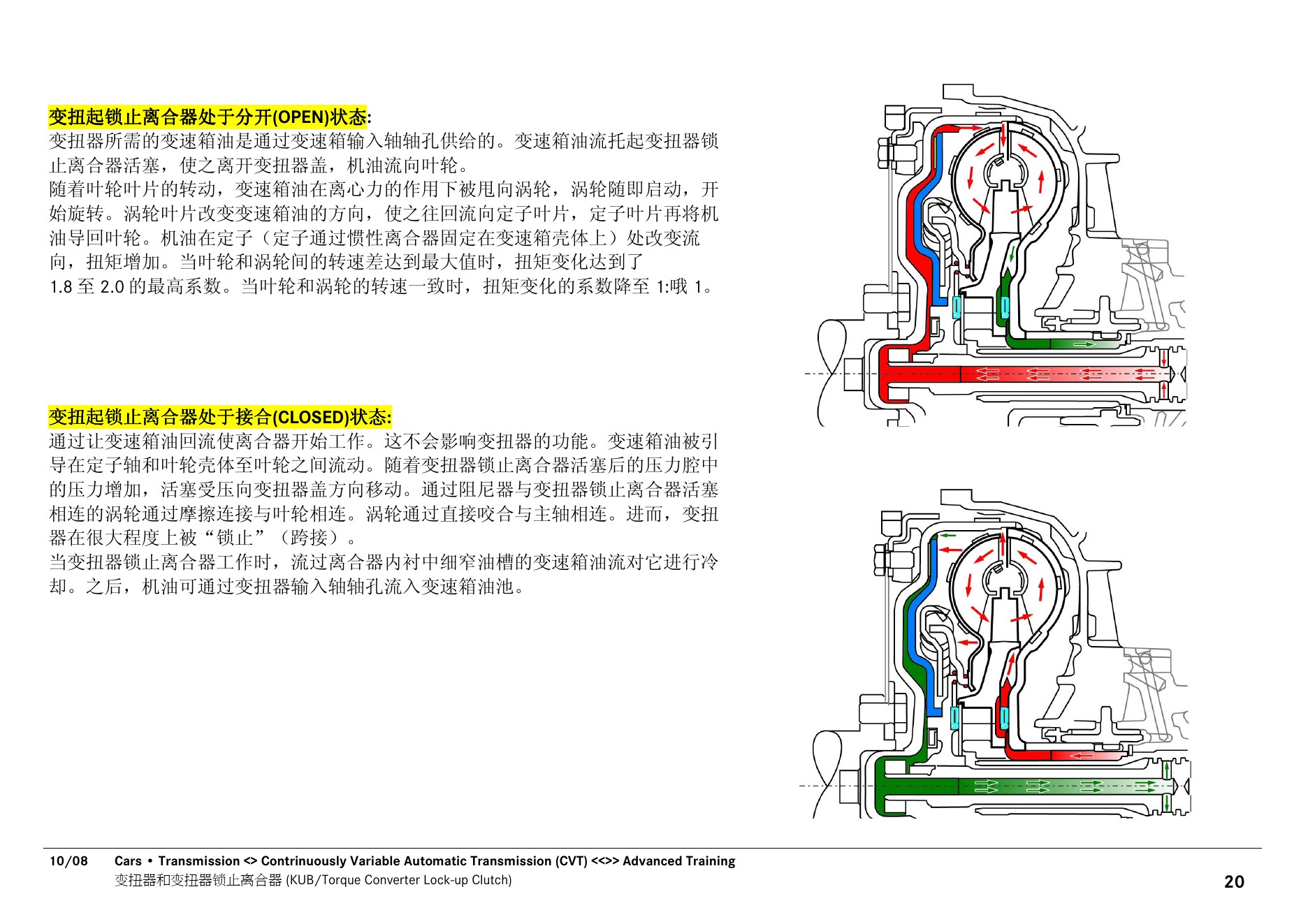

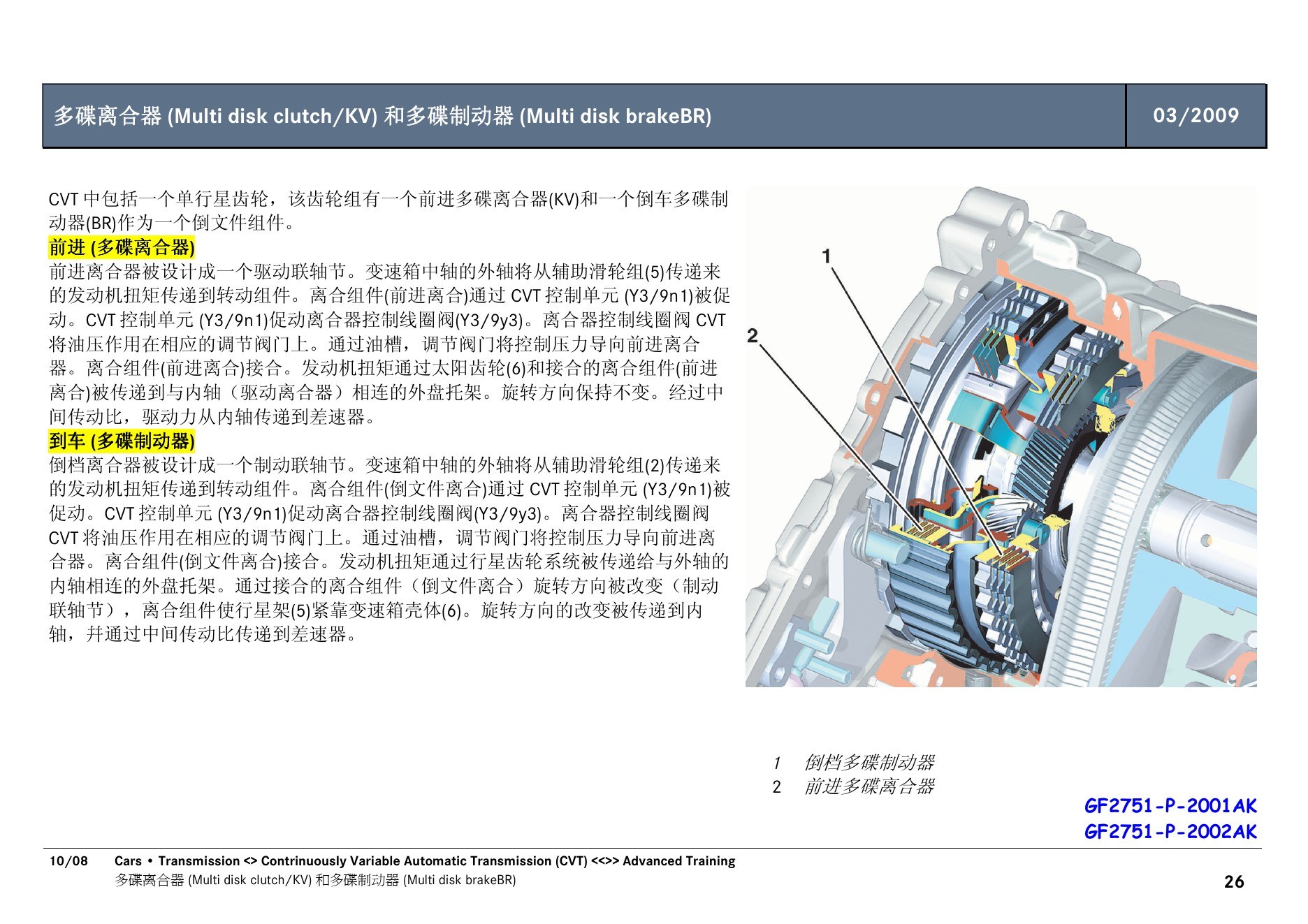

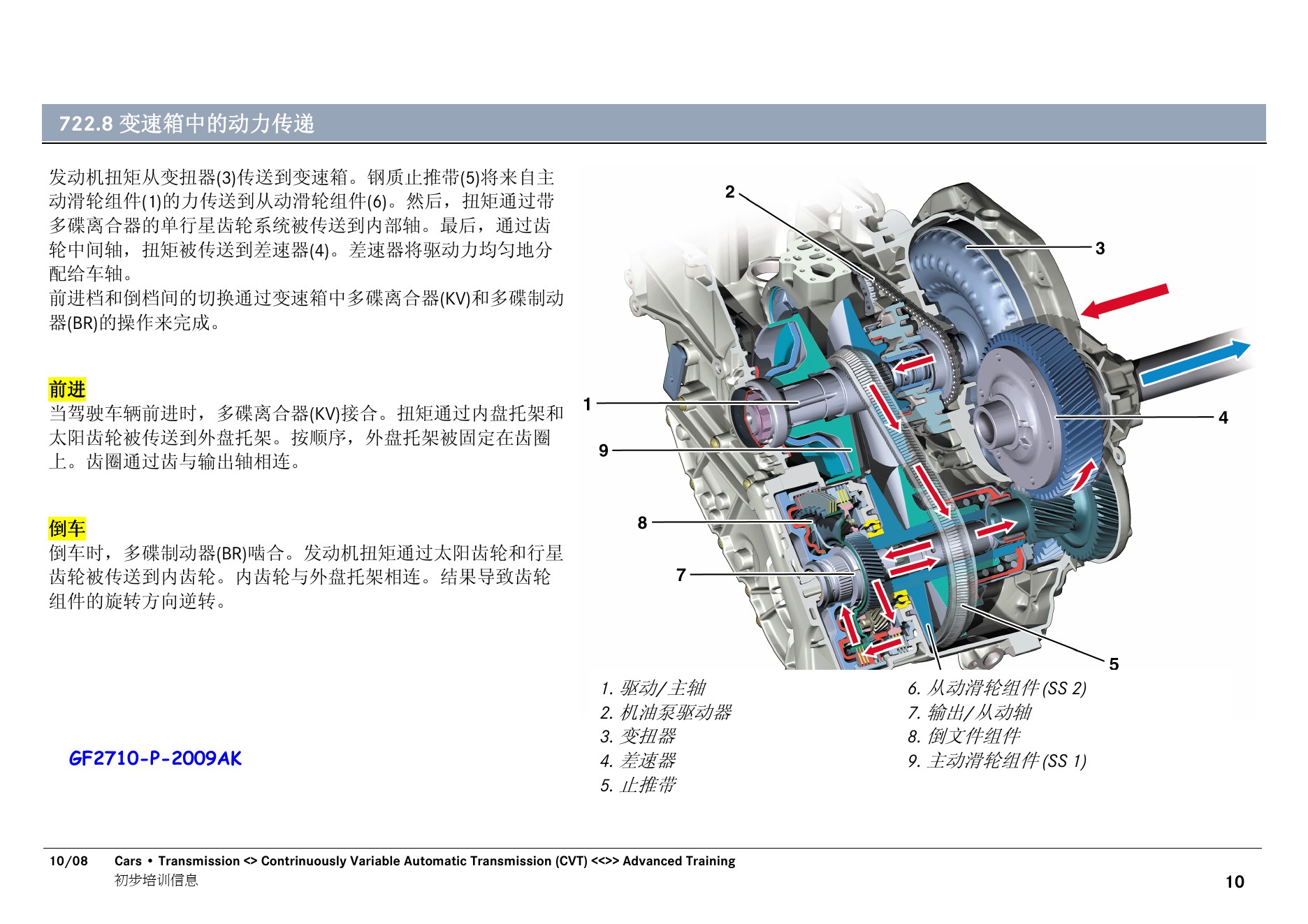

三、起步、前进倒挡与动力传递

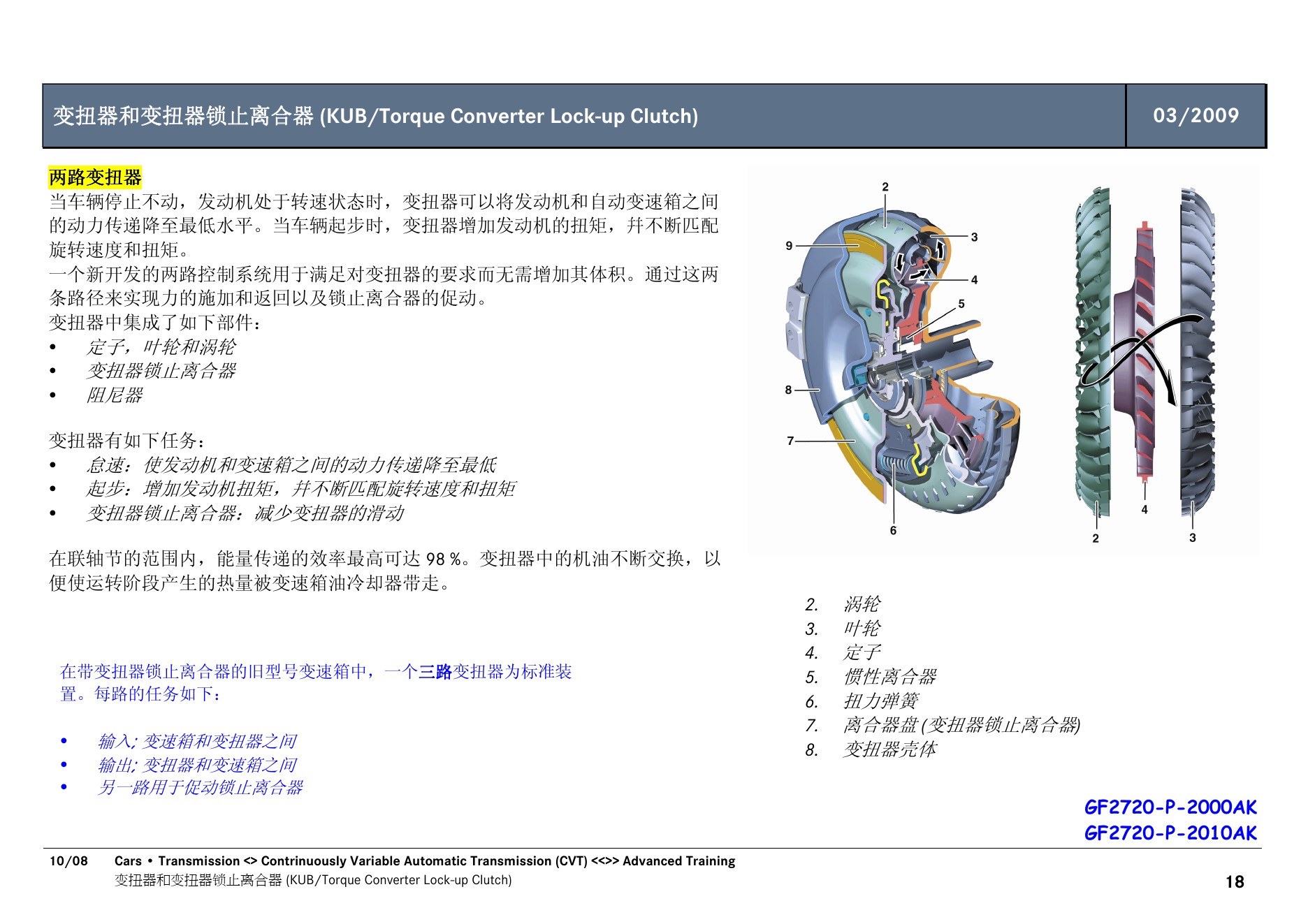

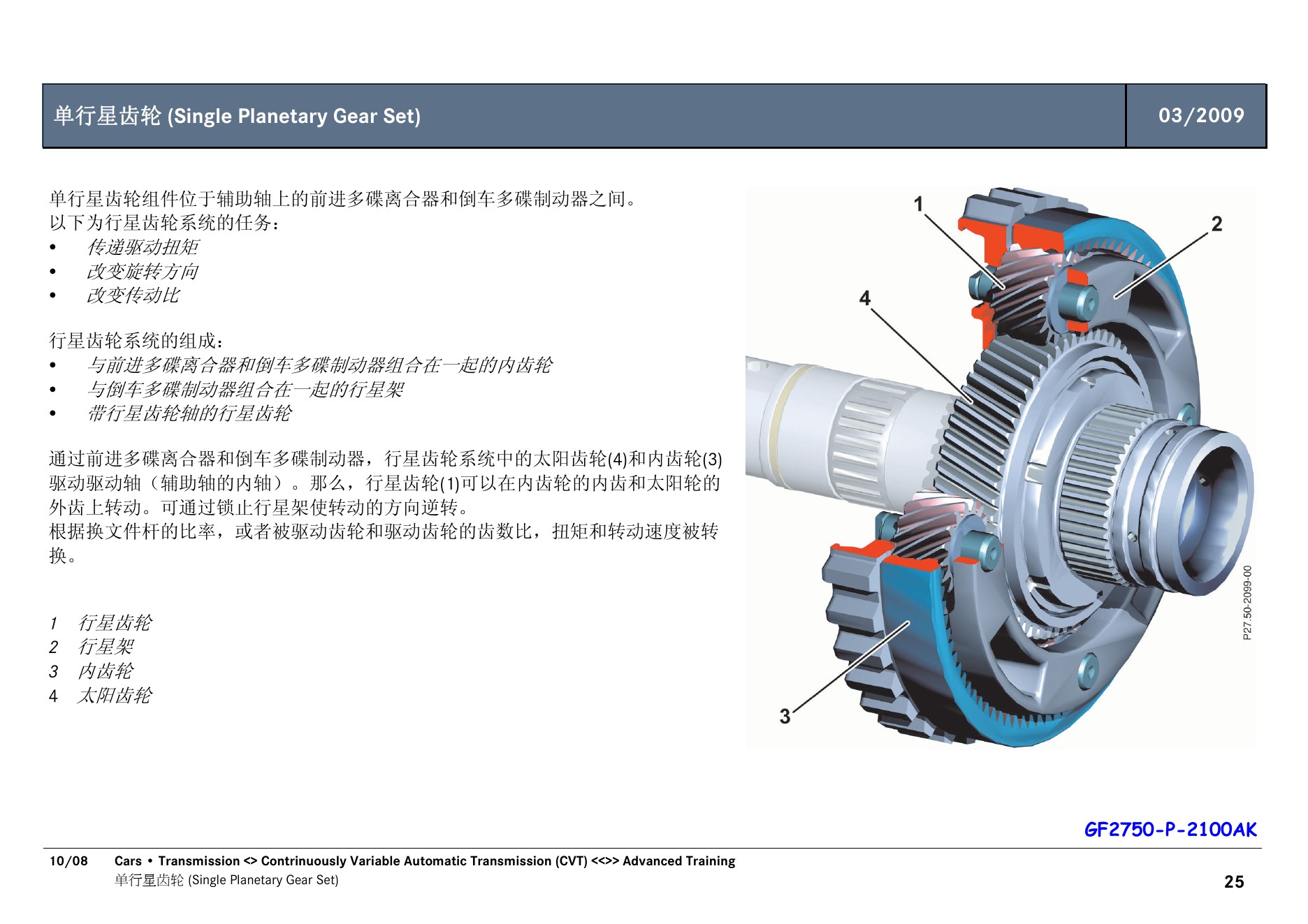

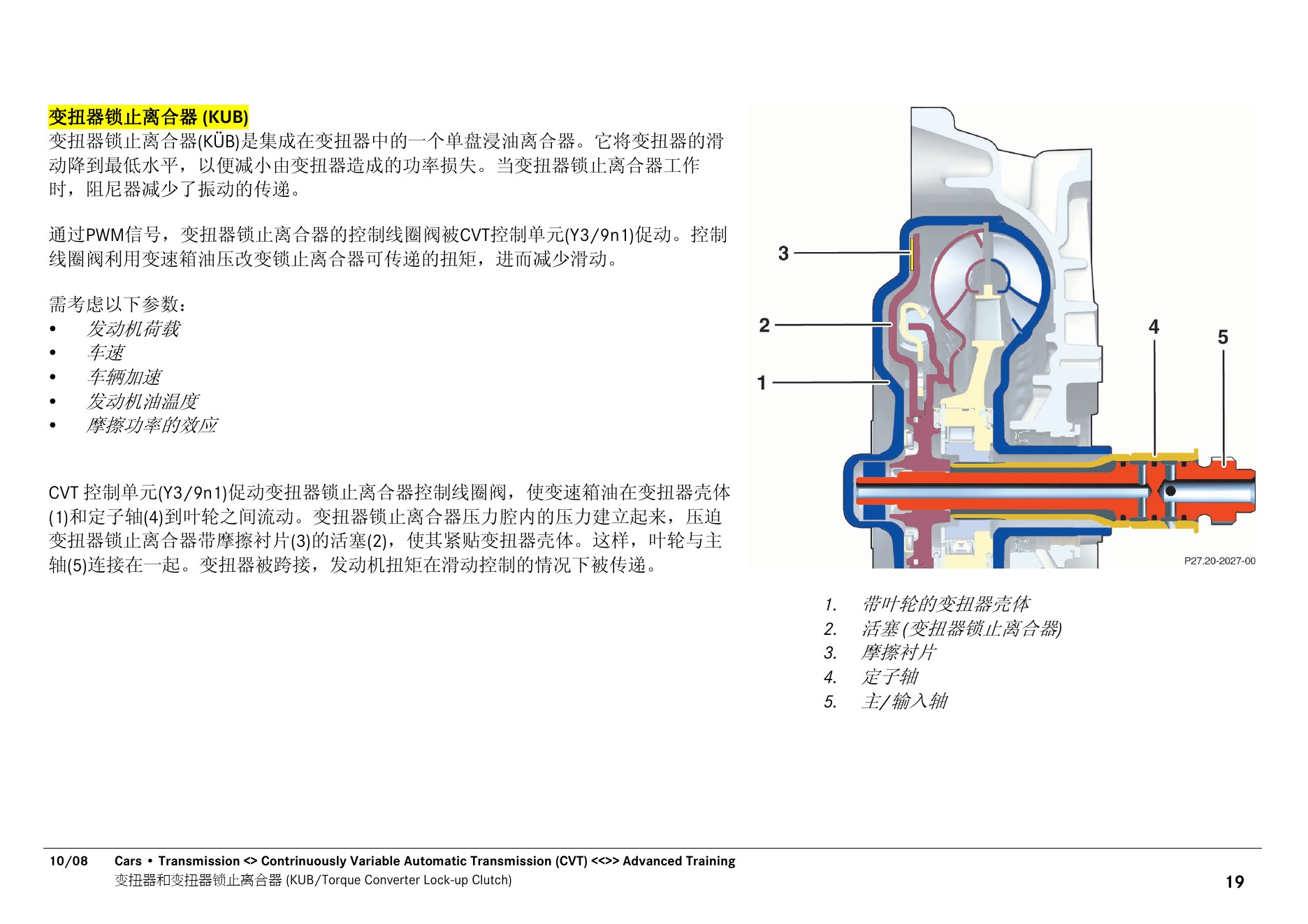

起步元件、前进和倒挡机构决定车辆起步方向与动力接合。出现无法行驶或接合冲击时，要区分机械、液压、控制和许可条件。

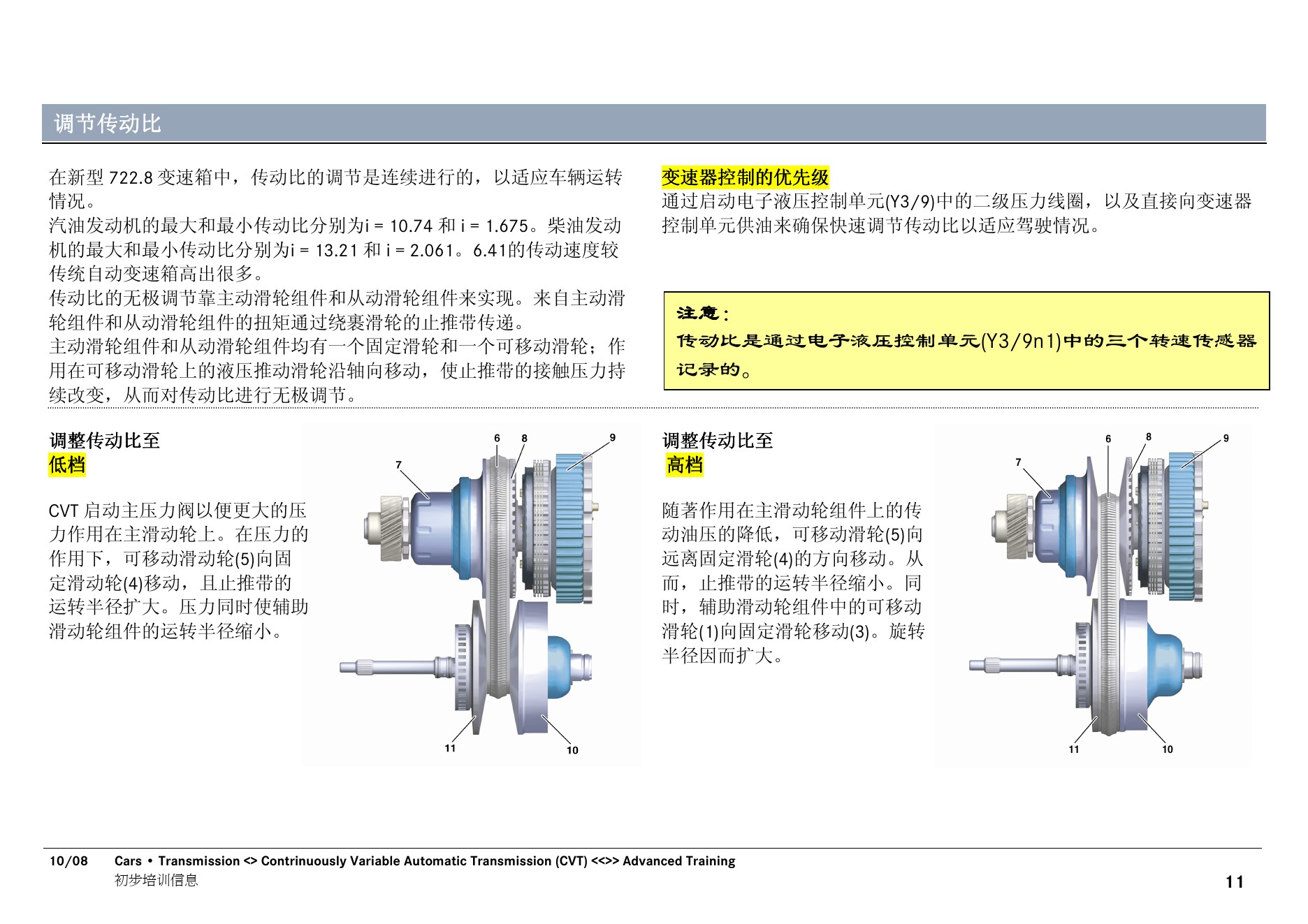

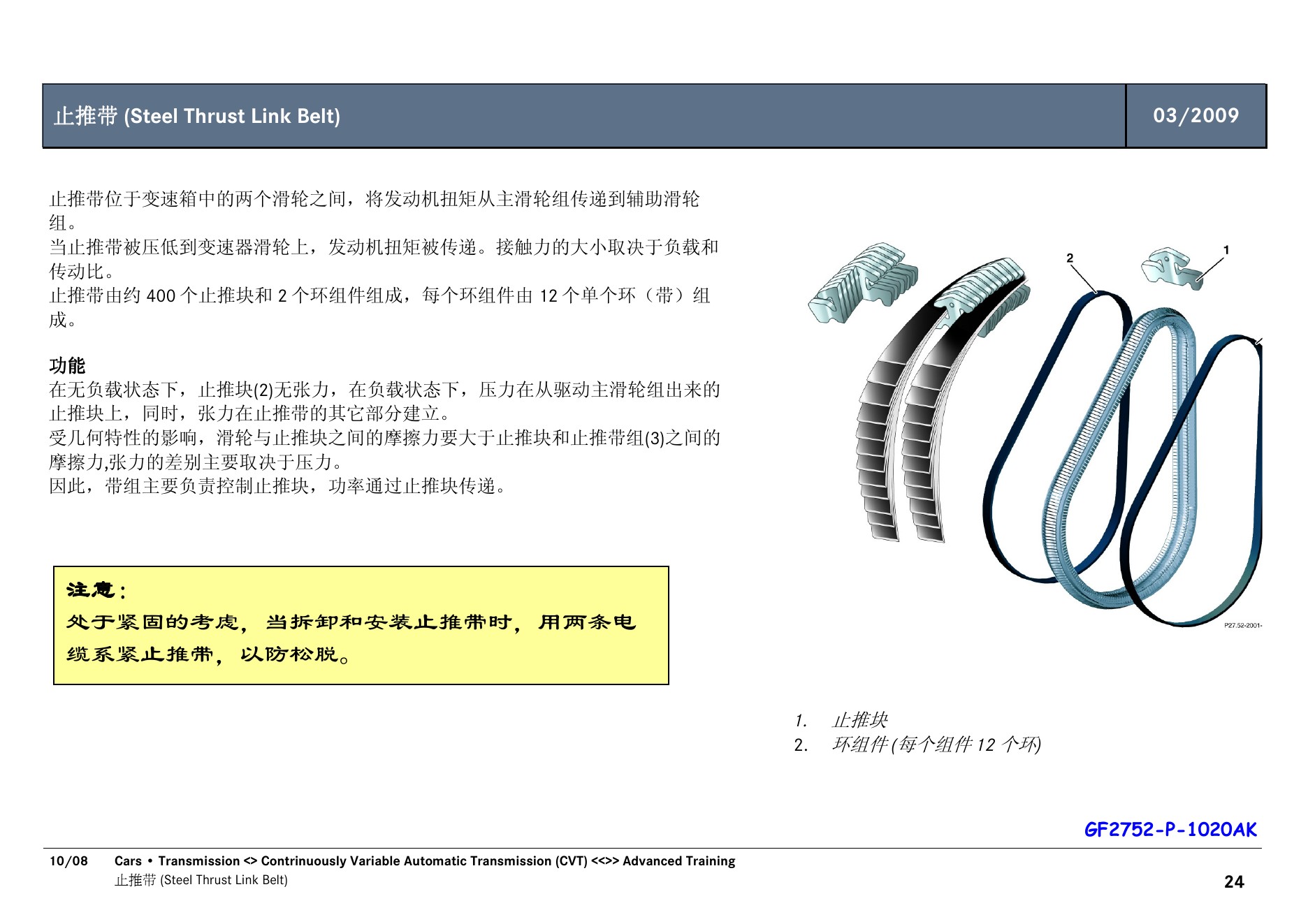

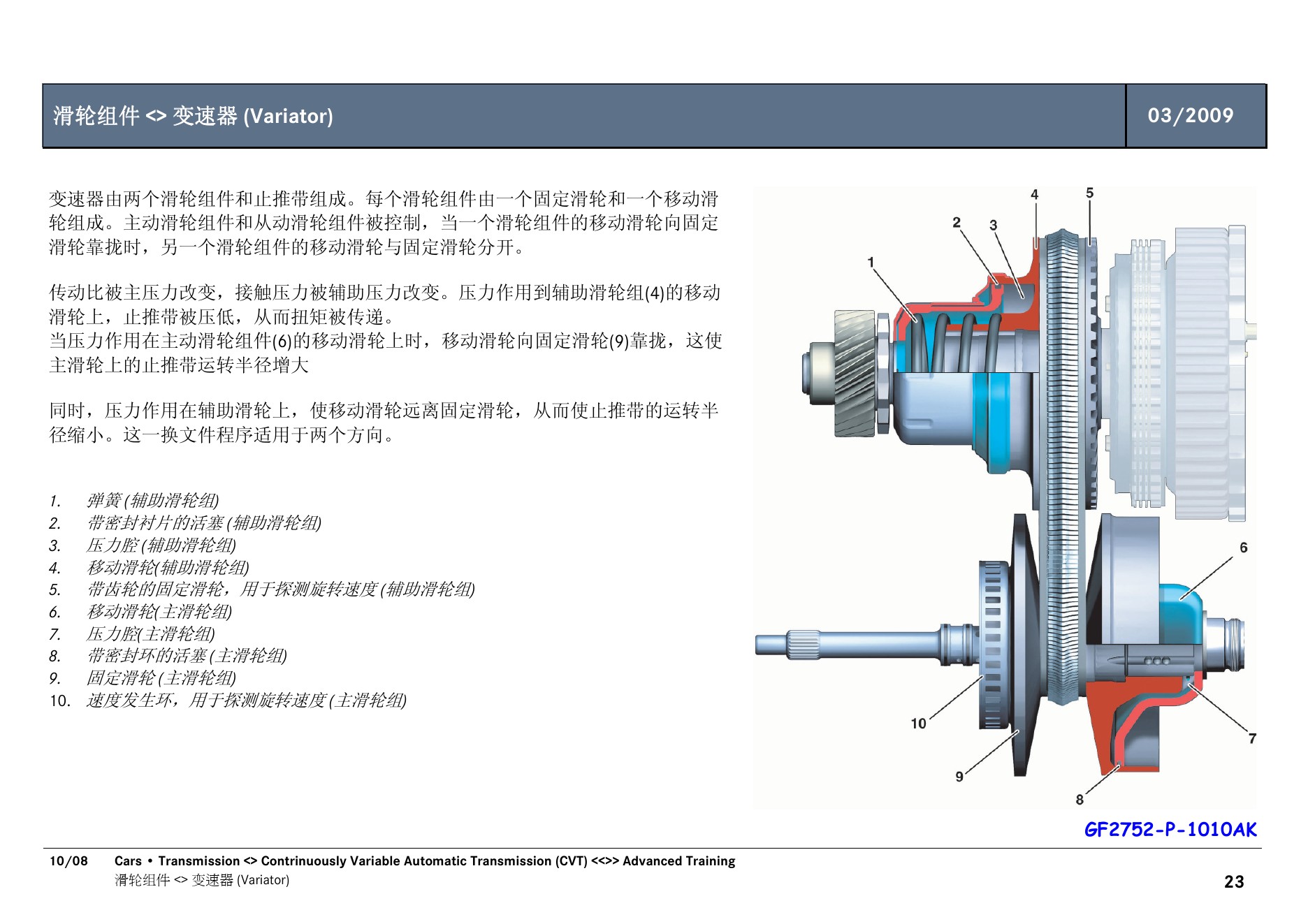

四、锥轮组、钢带和无级速比变化

主动与从动锥轮通过改变有效工作直径实现连续速比变化，钢带在规定夹紧力下传递扭矩。磨损、压力不足或表面损伤会造成打滑和传动比偏差。

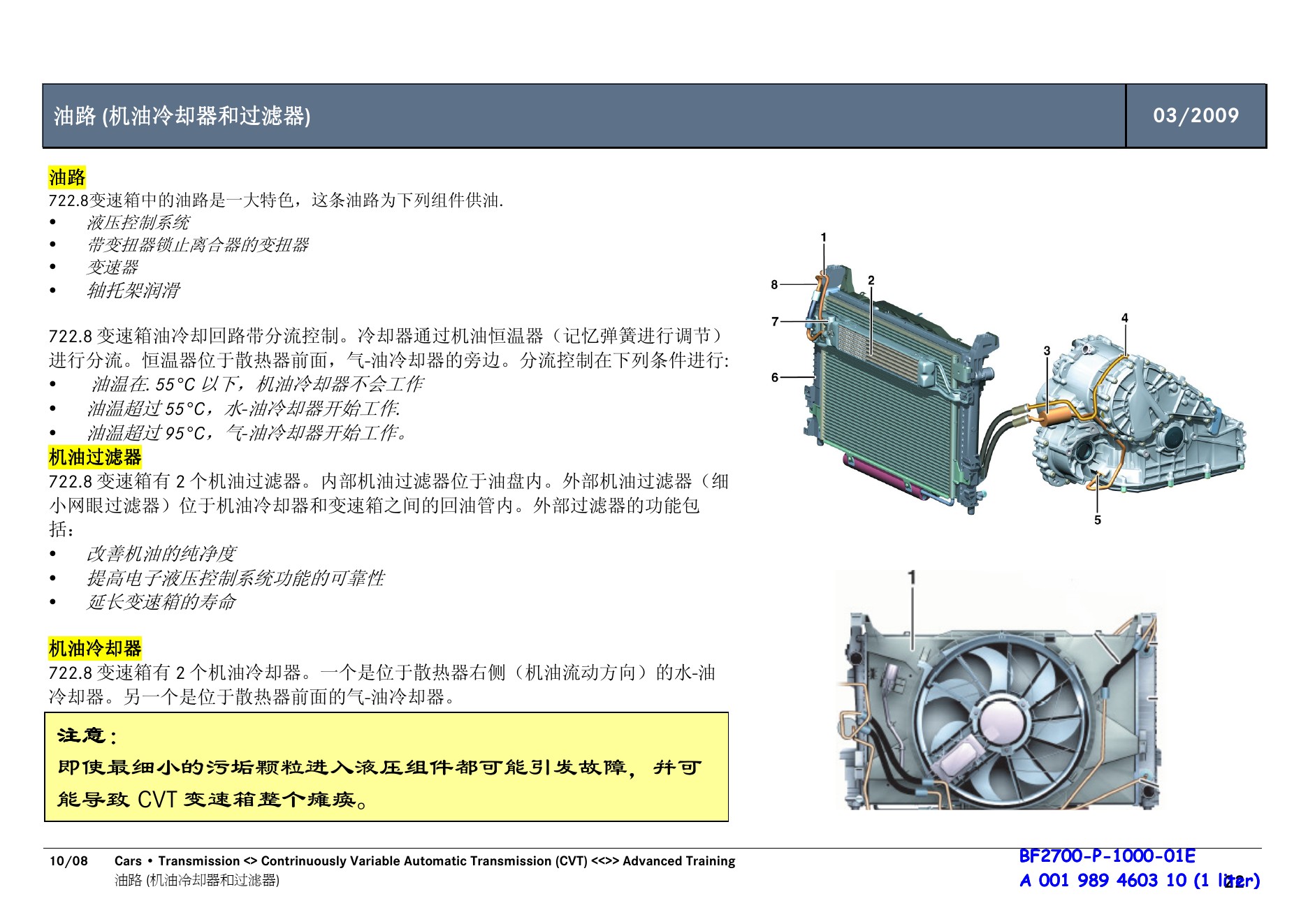

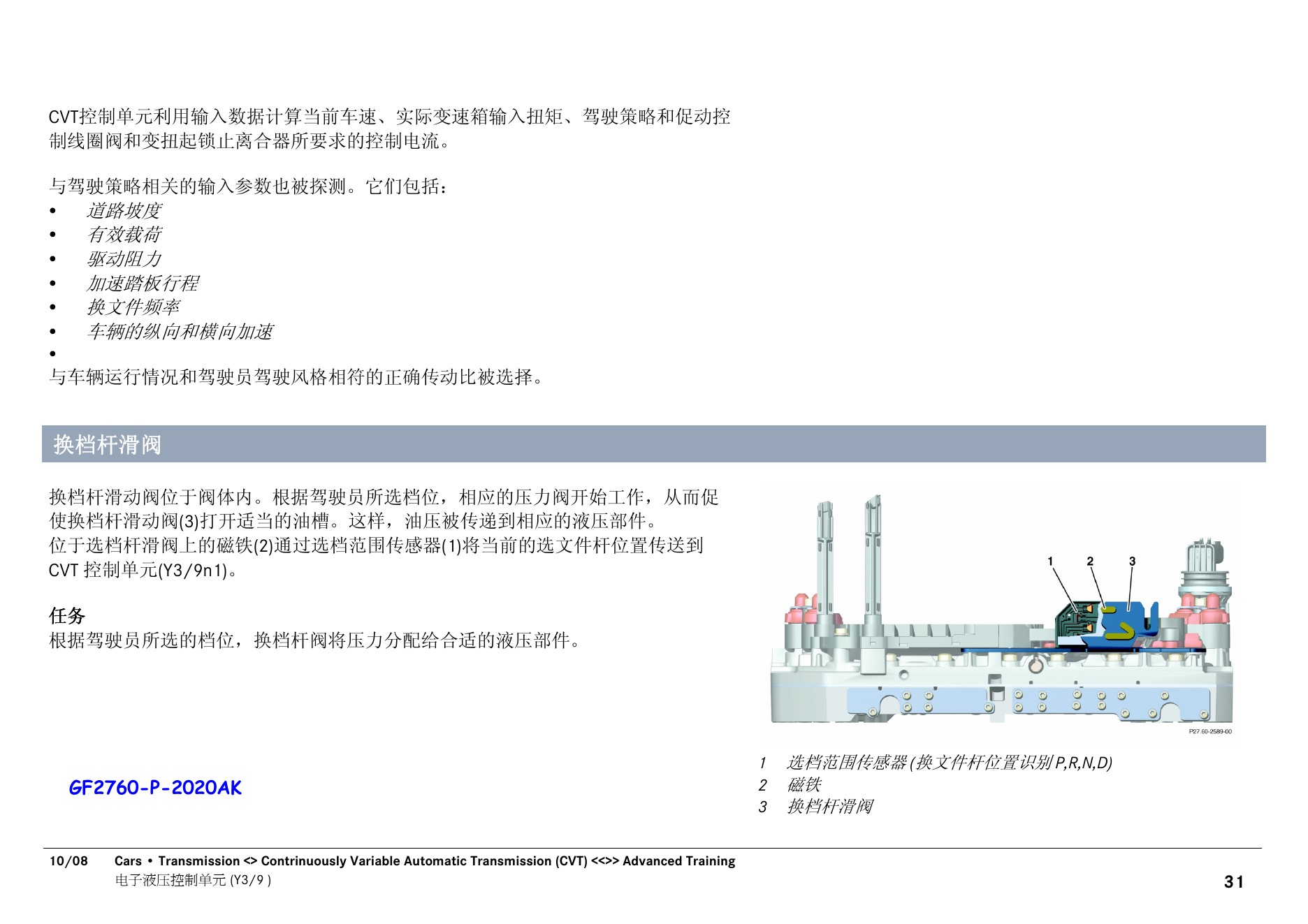

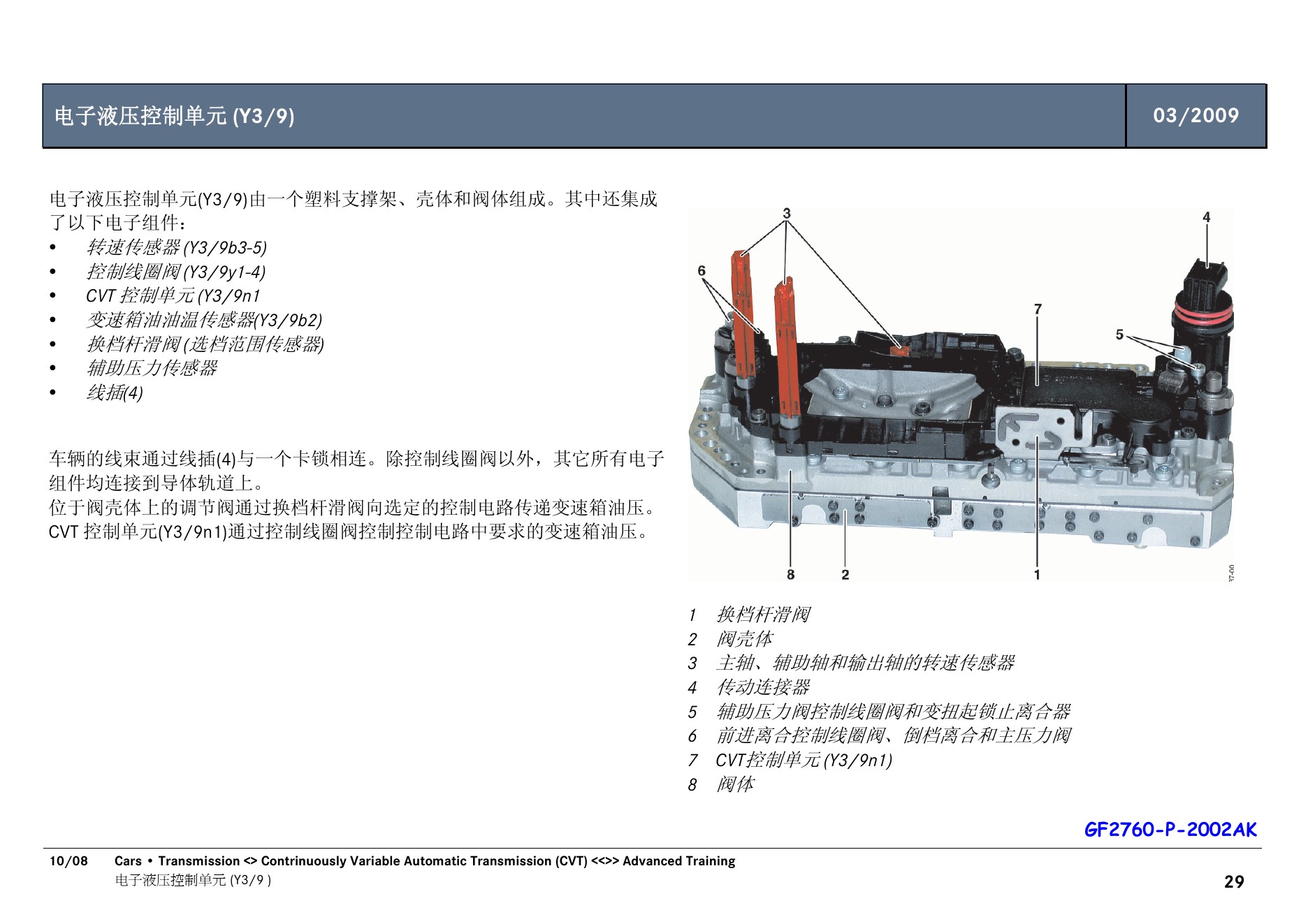

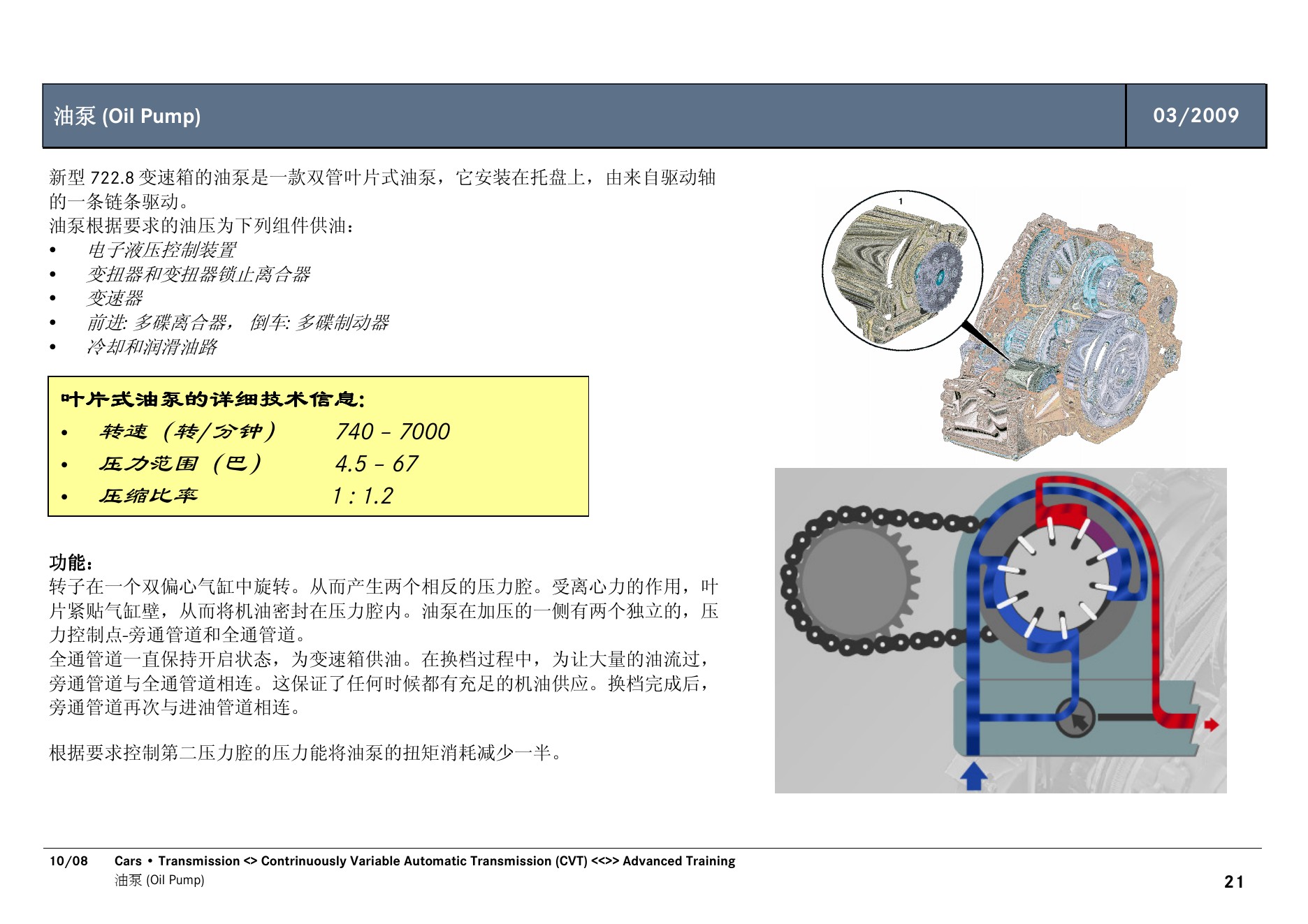

五、油泵、阀体与液压压力控制

油泵建立工作压力，阀体和电磁阀分别调节夹紧、速比、起步及润滑压力。诊断时要结合油温、油位、目标压力和实际传动结果。

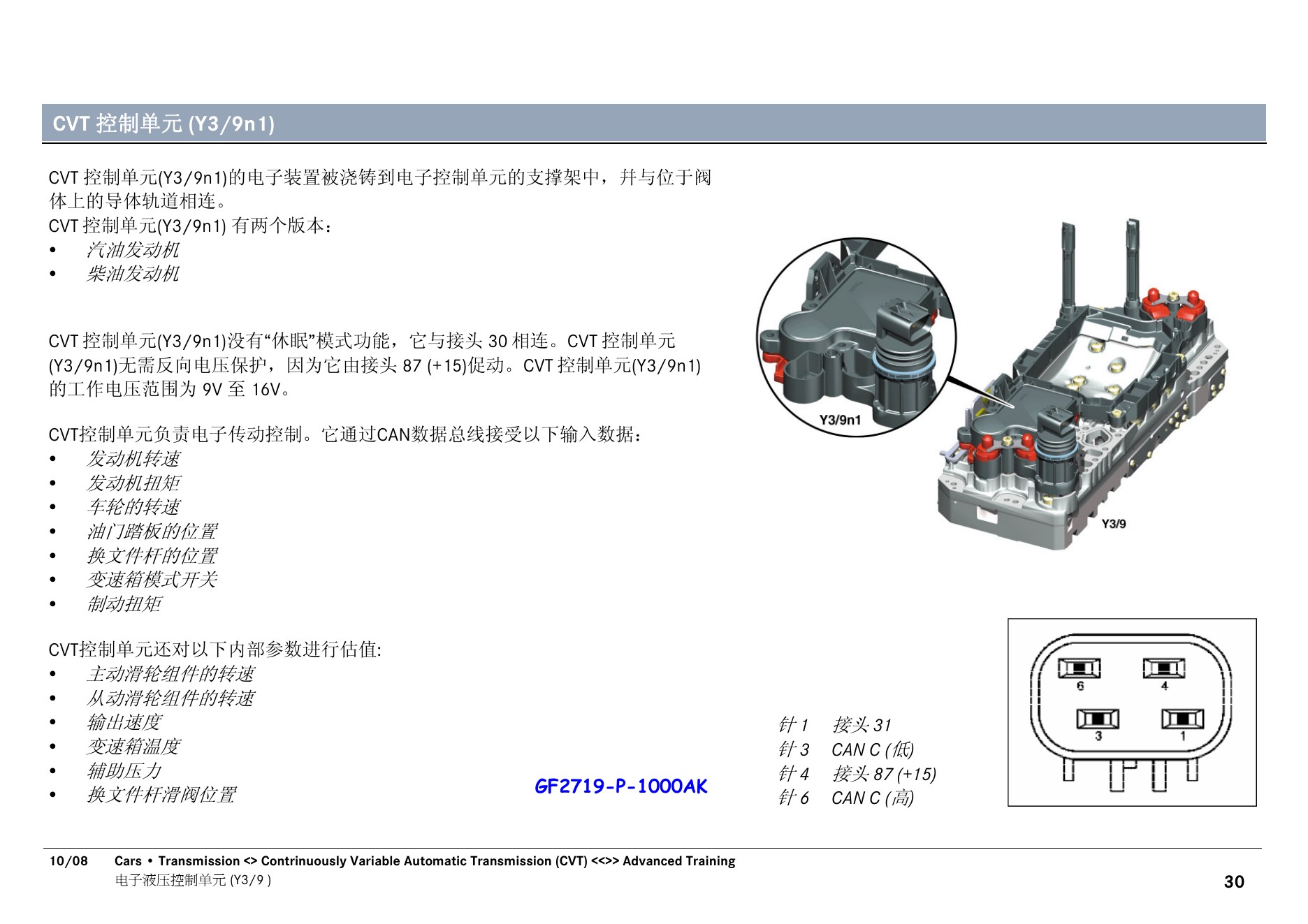

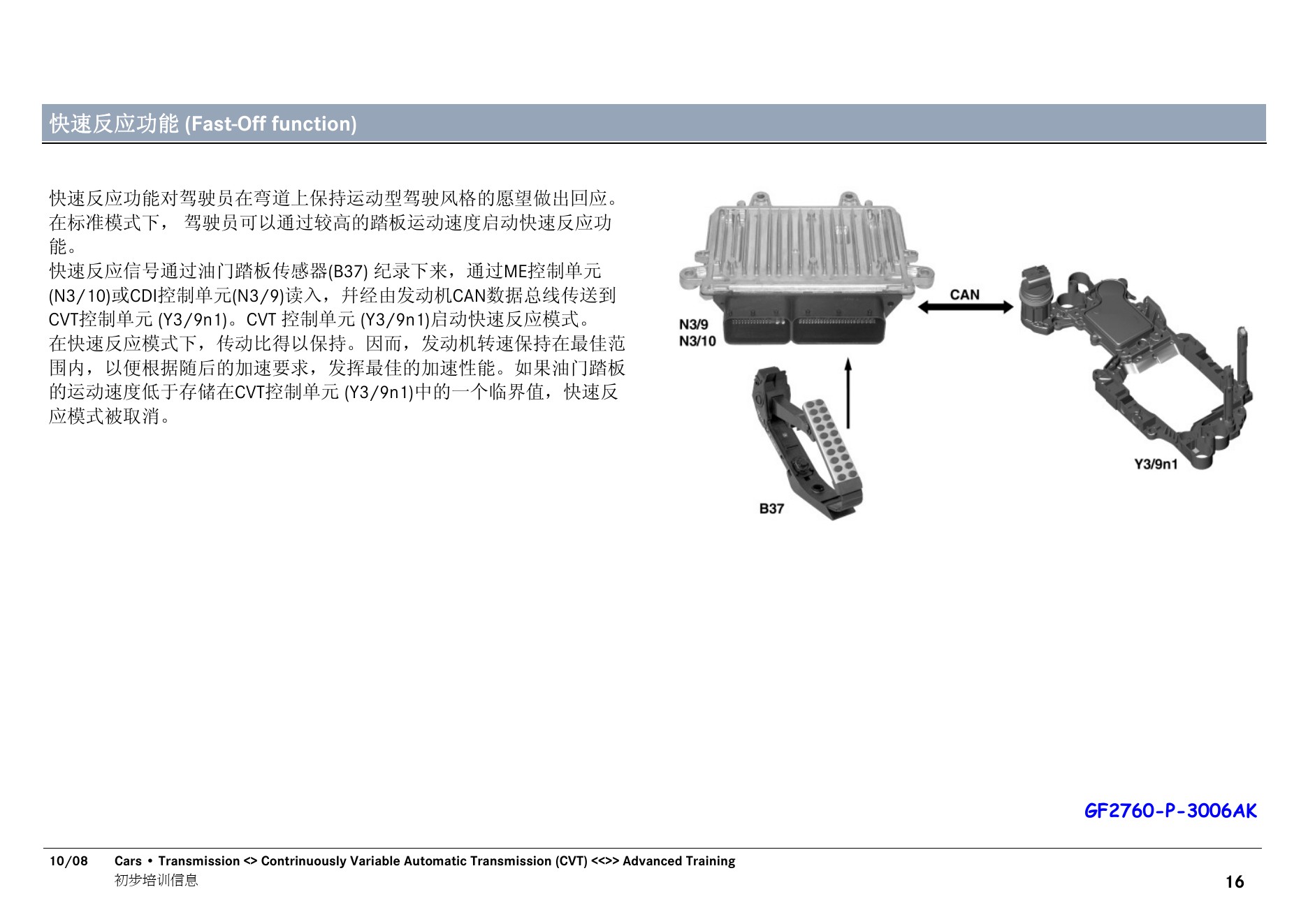

六、传感器、执行器和电子控制

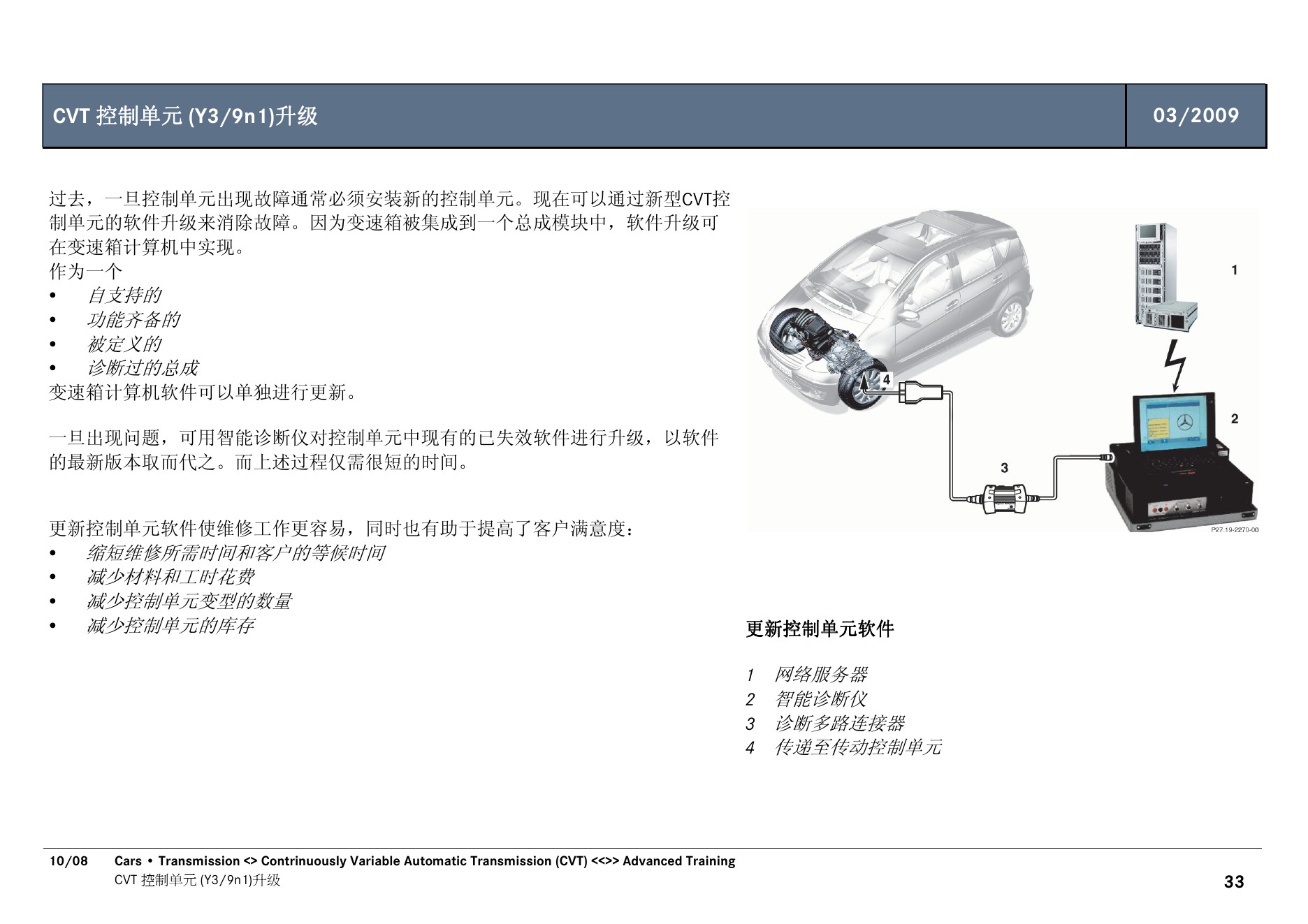

转速、温度、选挡和压力相关信号用于闭环控制，执行器根据控制命令改变液压状态。共同报码时应优先检查供电、搭铁、插头和控制单元通信。

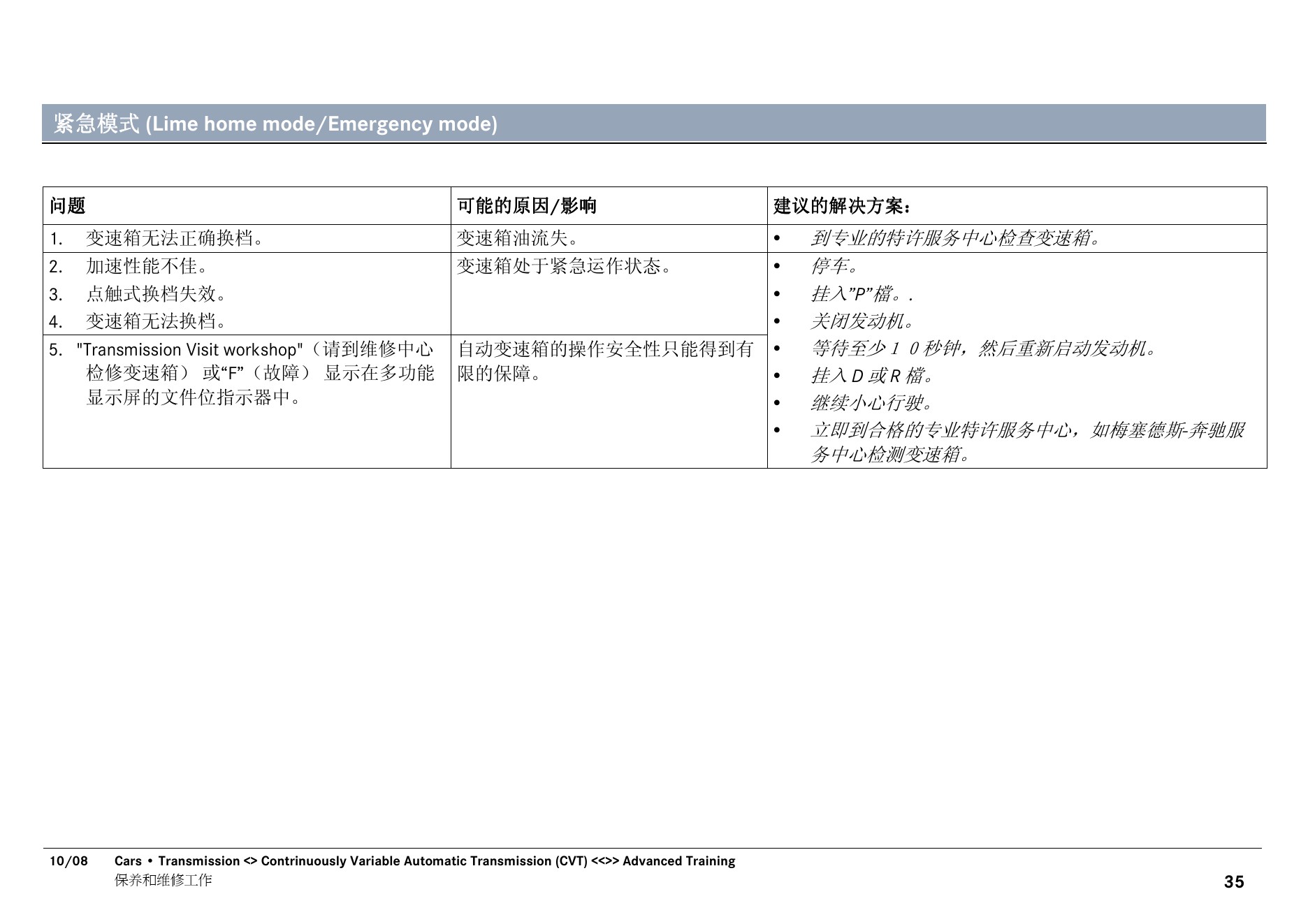

七、故障诊断、应急运行与维修复查

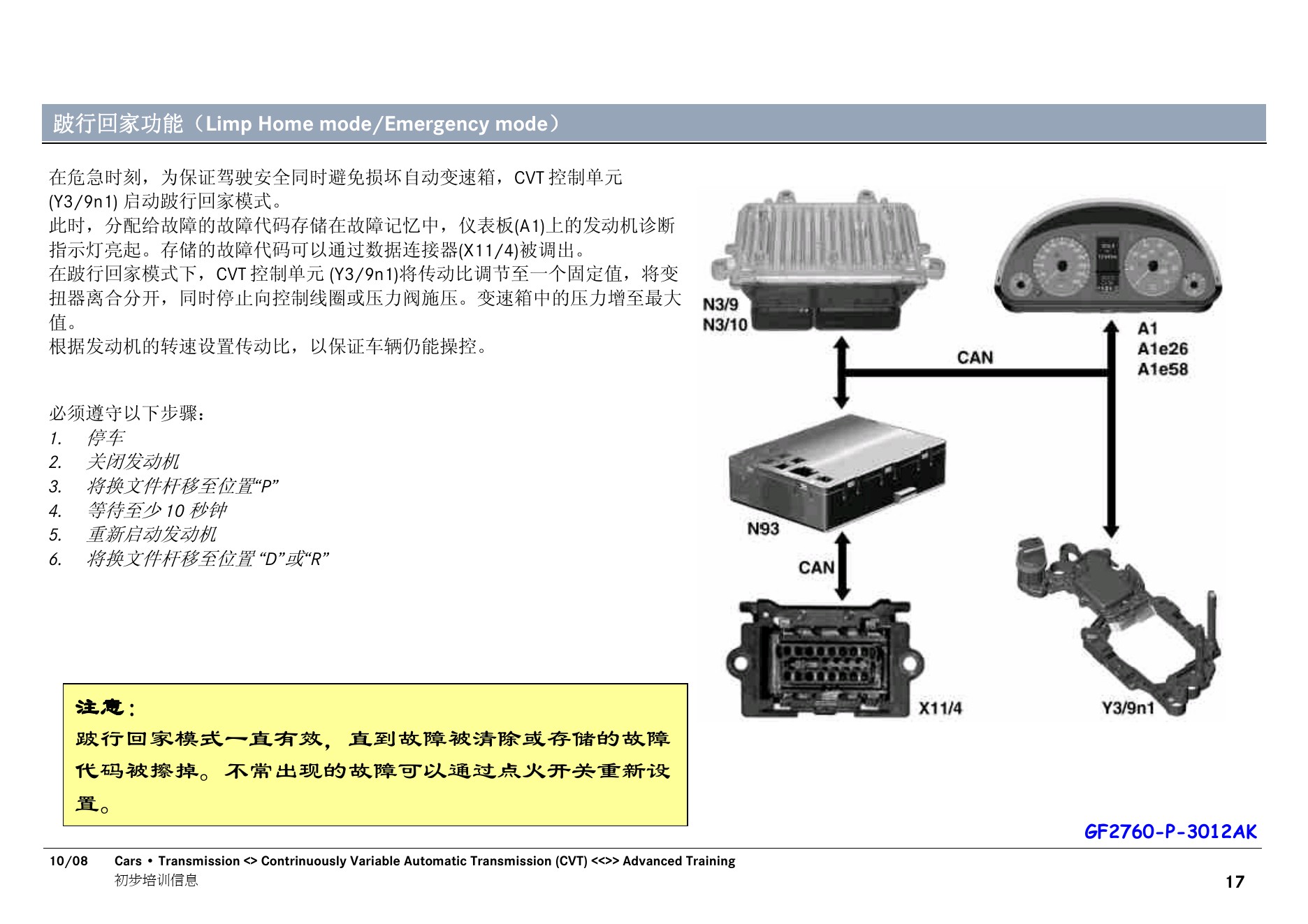

报码和应急运行只是故障结果，需要结合实际值、油液状态、压力、机械磨损和路试表现确认原因。维修后应完成规定的初始化或学习并复查泄漏。

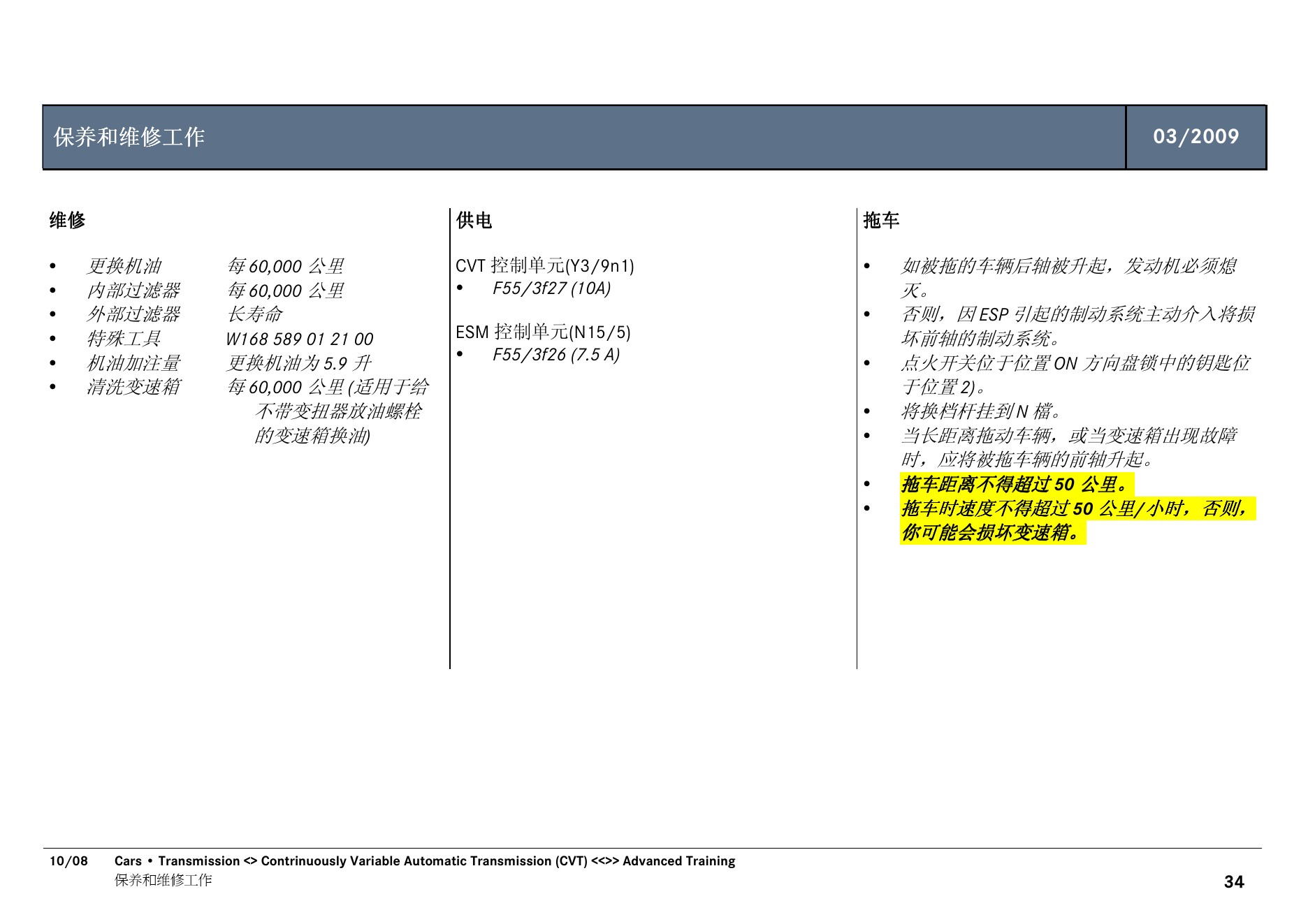

维修诊断使用要点

• 先核对VIN、变速箱代码、生产日期和车辆装备。
• 保存故障码、冻结帧、油温及关键实际值，再清码或拆装。
• 检查油液时使用规定型号，并按厂家温度和液位流程操作。
• 比较目标速比与实际速比，结合压力、转速和机械检查判断。
• 维修后完成规定的初始化、学习和路试复查。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
