奔驰W221单蓄电池车载电网：静态电流、断路装置与亏电诊断

W221不同生产阶段和装备可能采用不同供电架构。单蓄电池系统出现起动困难或停放后亏电时，不能直接套用双蓄电池车型的部件位置和诊断结论。

诊断应从车辆数据、蓄电池能力、充电状态和休眠电流逐层展开，并确认电源断路装置及大电流连接没有接触不良。

一、识别供电架构并检查蓄电池

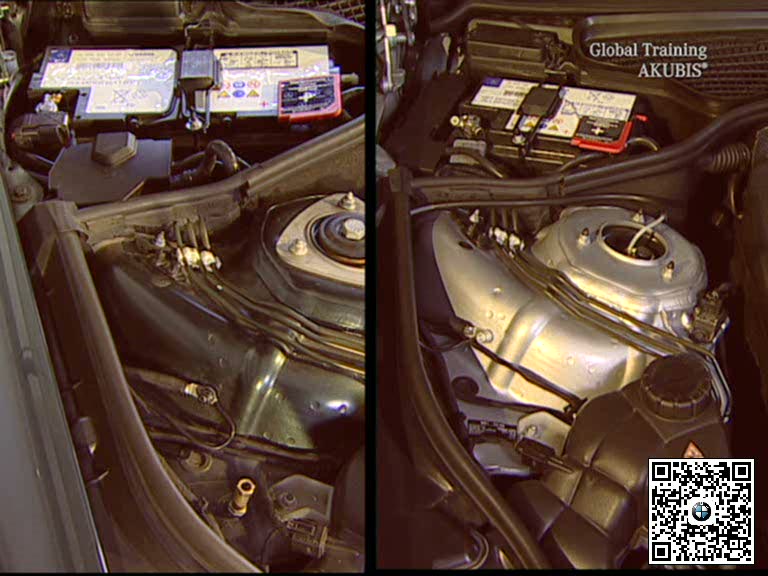

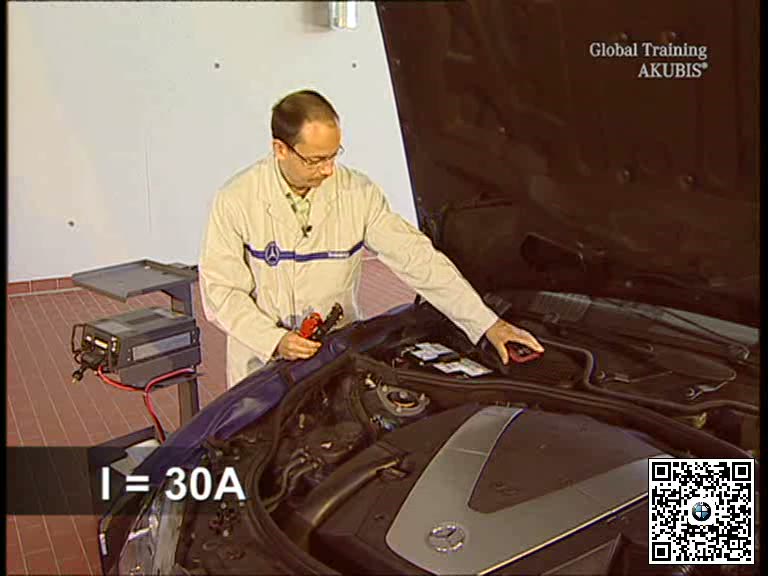

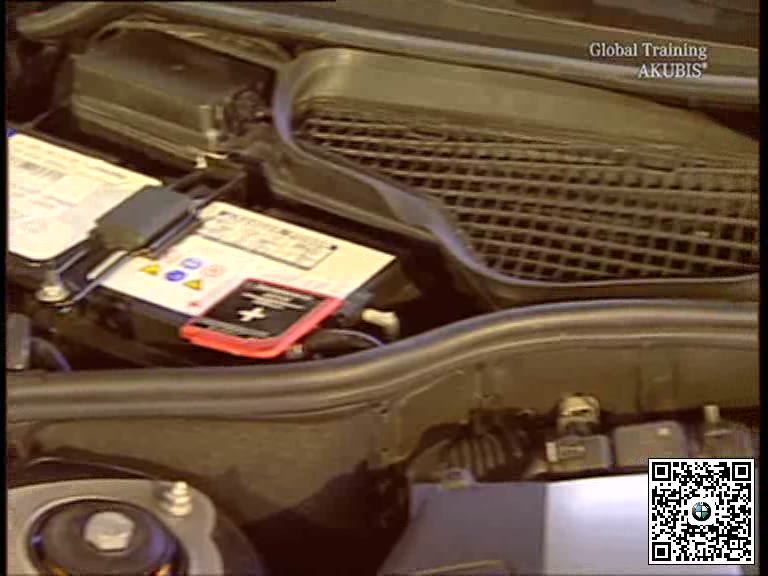

通过车辆数据和电路图确认供电架构，检查蓄电池规格、安装位置、端子和壳体。使用匹配测试仪评估电压、起动能力和充电状态。

二、读取电源管理和静态电流数据

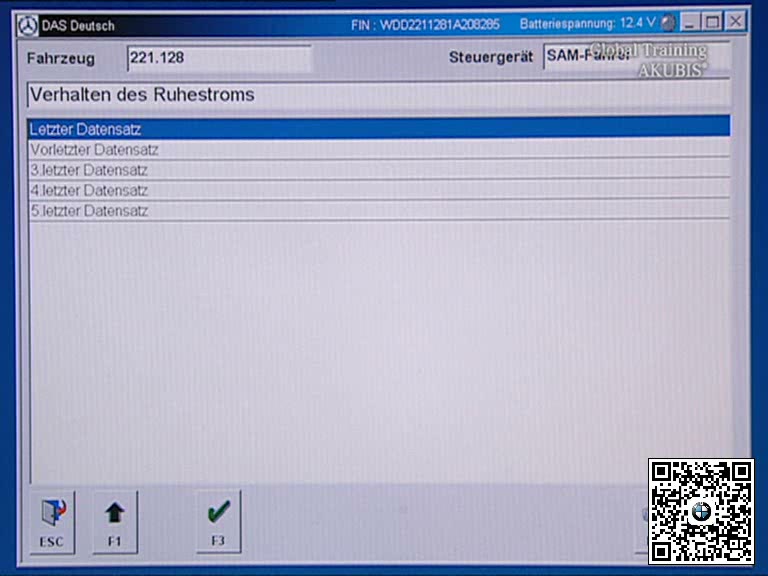

连接诊断仪读取前后SAM及相关电源管理信息，查看静态电流、关闭状态和记录数据。先保存故障码，不要在测量前反复唤醒车辆网络。

三、检查断路装置和大电流连接

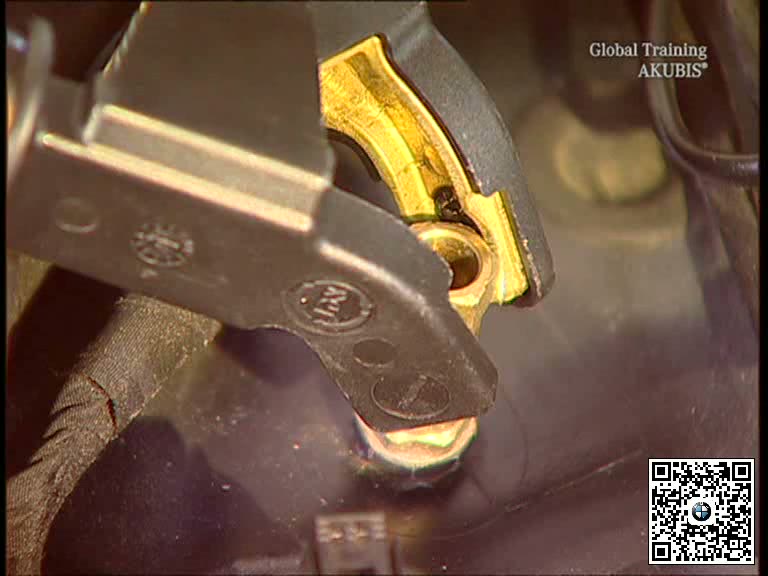

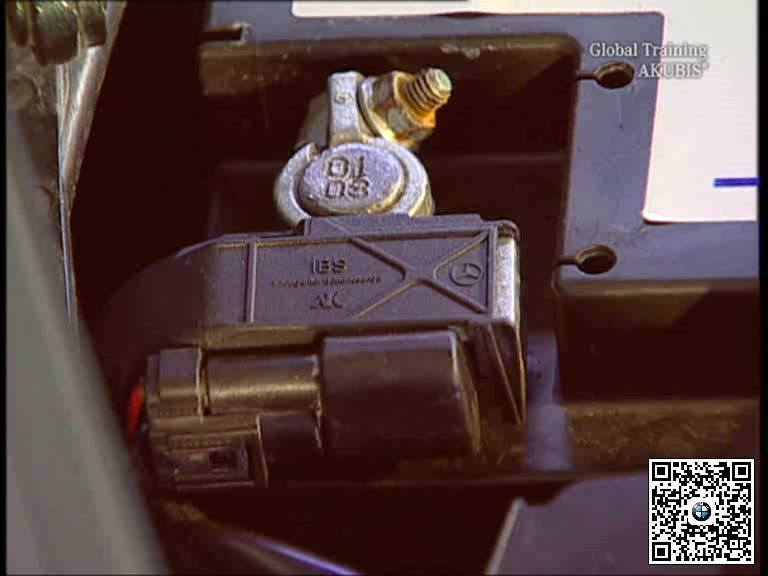

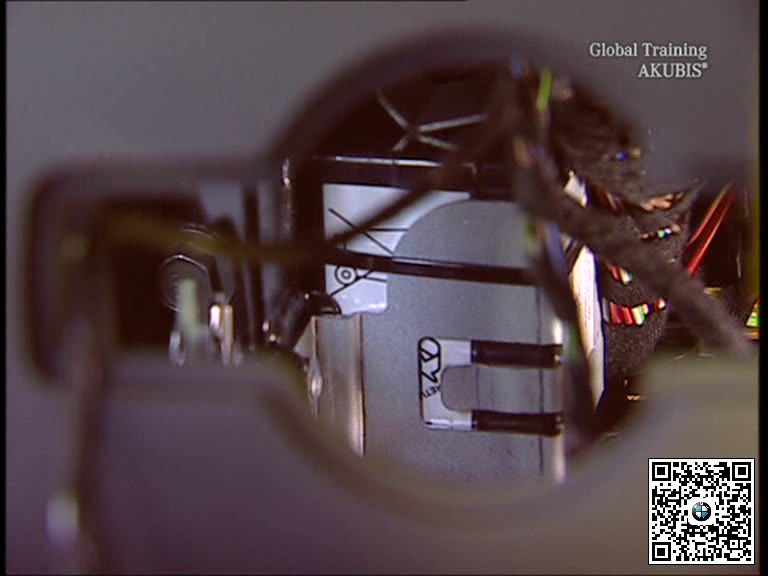

按电路图检查蓄电池断路装置、主保险、正负极连接与接地点，观察端子是否松动、腐蚀或过热，并进行必要的压降检查。

四、等待休眠并验证维修结果

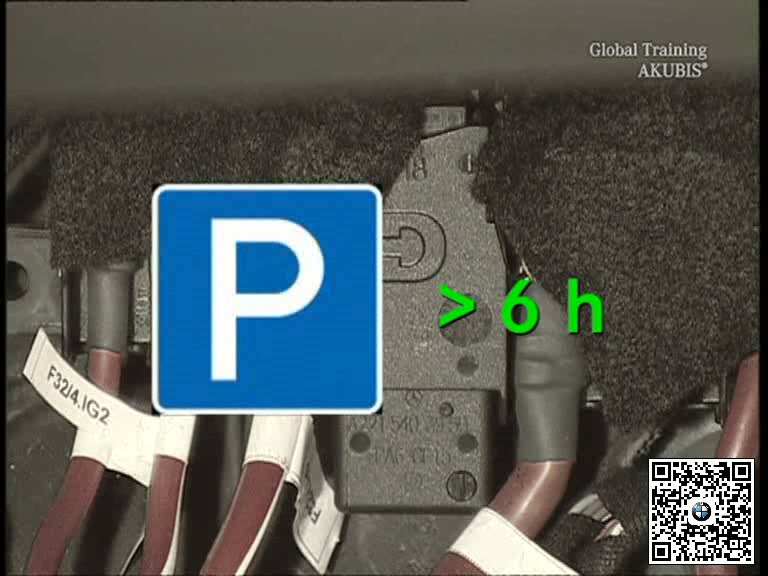

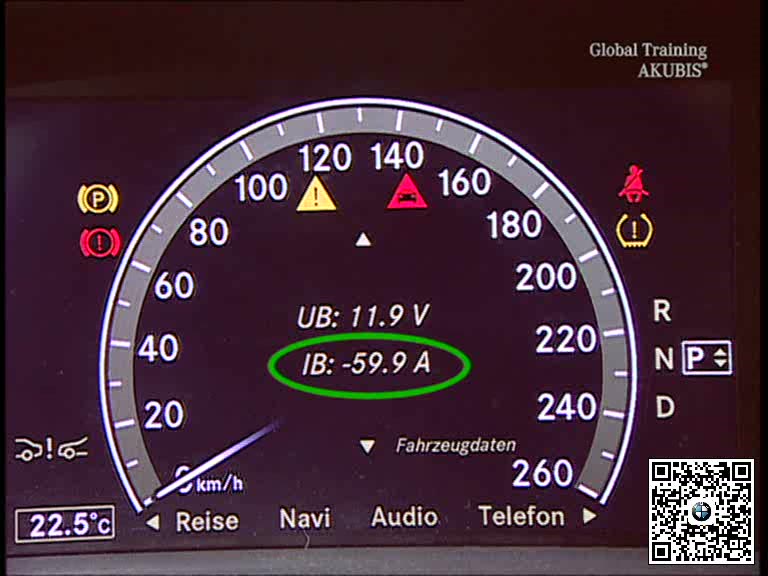

锁闭车辆后等待网络进入正常休眠，再记录稳定静态电流。结合停放时间复测蓄电池状态，确认仪表无电源警告且起动功能正常。

五、完工检查要点

• 车辆供电架构与电路图一致。
• 蓄电池完成能力和充电状态测试。
• 断路装置、主保险和接地点无异常压降。
• 车辆休眠后的静态电流符合维修文件。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
