2024+ 特斯拉 Model 3 高压电池回路软管更换：超级歧管三接口、1 L阈值与5 N·m

本文所说的“高压电池回路软管”，对应英文原厂项目 Hose - HV Battery Return，即高压电池冷却液回流软管，不是高压电缆。更换过程中需要临时断开超级歧管上的冷却器至电池软管、动力总成供给软管和电池回流软管，并处理前两根软管的 2 个传感器插头。三条液路与两个电气插头要分开识别。校正代码1830020082，FRT 0.84已包含关联程序；除非原厂明确要求，不叠加工时代码。准备1080568-00-A液体收集器、1135762-00-A冷却软管维修堵头套件和1065131-00-A电池冷却液排放套件。

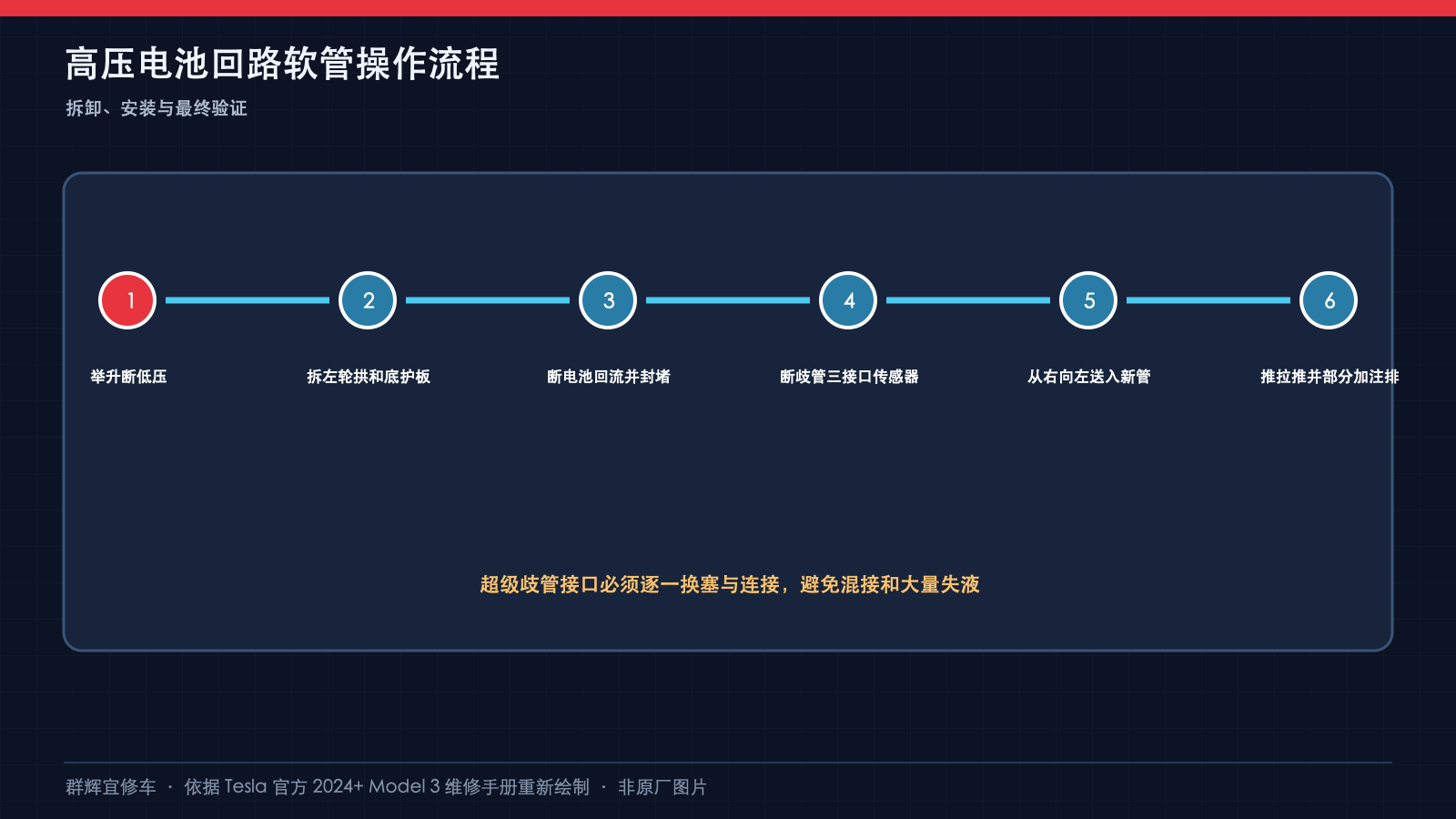

一、准备作业空间并断开低压

按双柱举升程序支撑车辆，拆下前备厢后部挡板，再按低压电源程序断电。中文主程序此处误写“安装”挡板，而同 GUID 英文页面明确为 Remove，本文依据英文及后续访问需求按“拆下”整理。

依 低压电源断开/连接程序，移除充电线、关闭空调并等待至少 30 秒，提前打开所有车门并降低车窗，左右后门锁扣各穿入半条维修毛巾以防扣合；断电前车窗至少 1 分钟不动作；车辆关机后断低压电池连接器，再断急救回路，并留足至少 2 分钟放电时间。低压断开不能代替高压部件的无电验证；本程序仅涉及冷却液管路，不授权打开高压电气。

拆下驾驶室进气槽、检修板、前备厢储物单元和前空气动力学护板。拆下左前轮拱内衬与滑板连接的 3 个推入式卡扣及 1 颗螺栓，用弹力带把内衬拉开并固定在副车架上，留出电池左前側的接头操作空间。

二、先处理电池左前侧回流接头

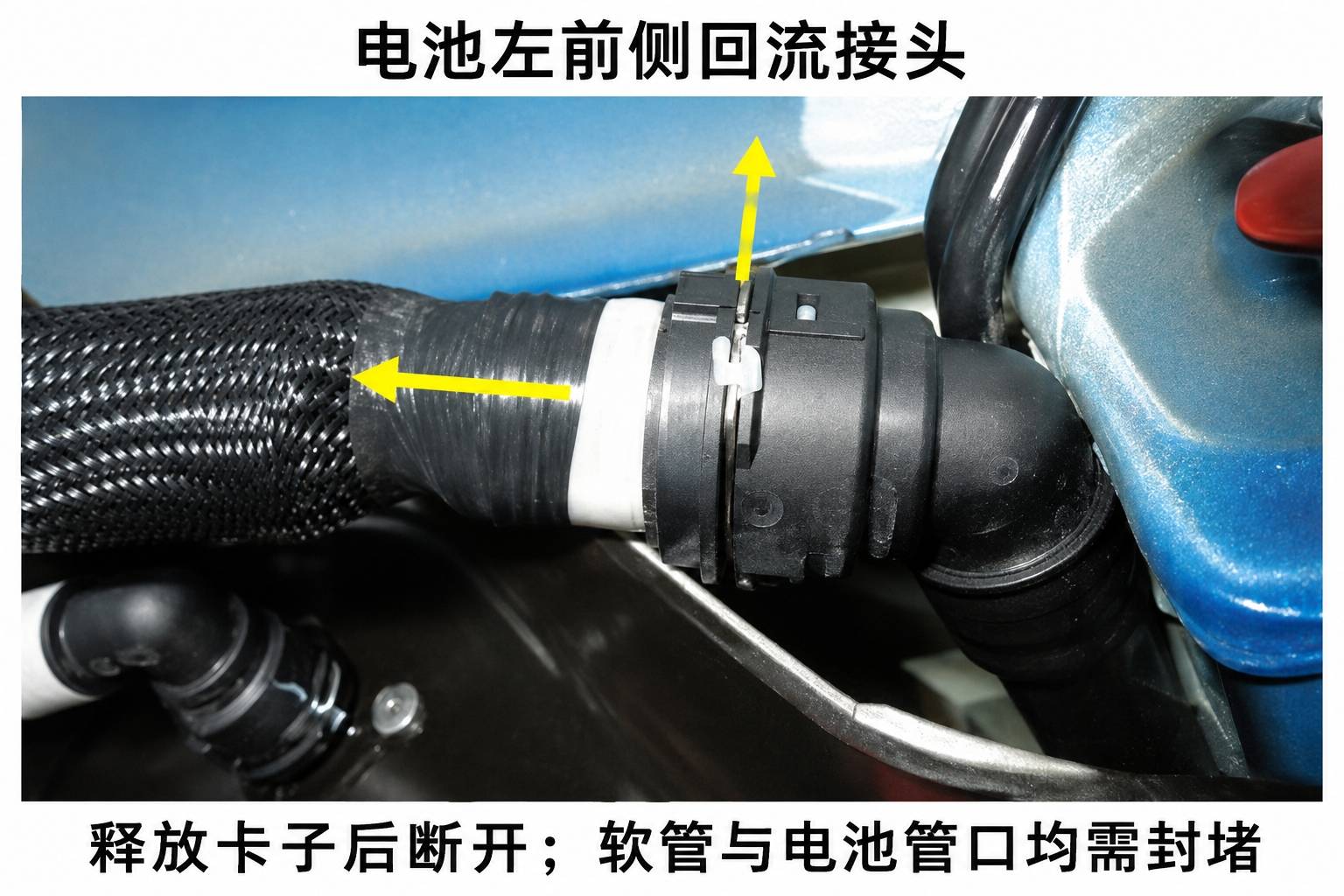

将冷却液收集容器放在高压电池左前侧下方，释放接头卡子并断开回流软管，尽快封堵软管端和高压电池管口。原厂明确：冷却液流失超过 1 L 时必须进行真空加注。1 L 是流失量触发条件，不是可以少加或固定补加的液量；即使未超过该量，仍需完成后续规定的补液和排气。

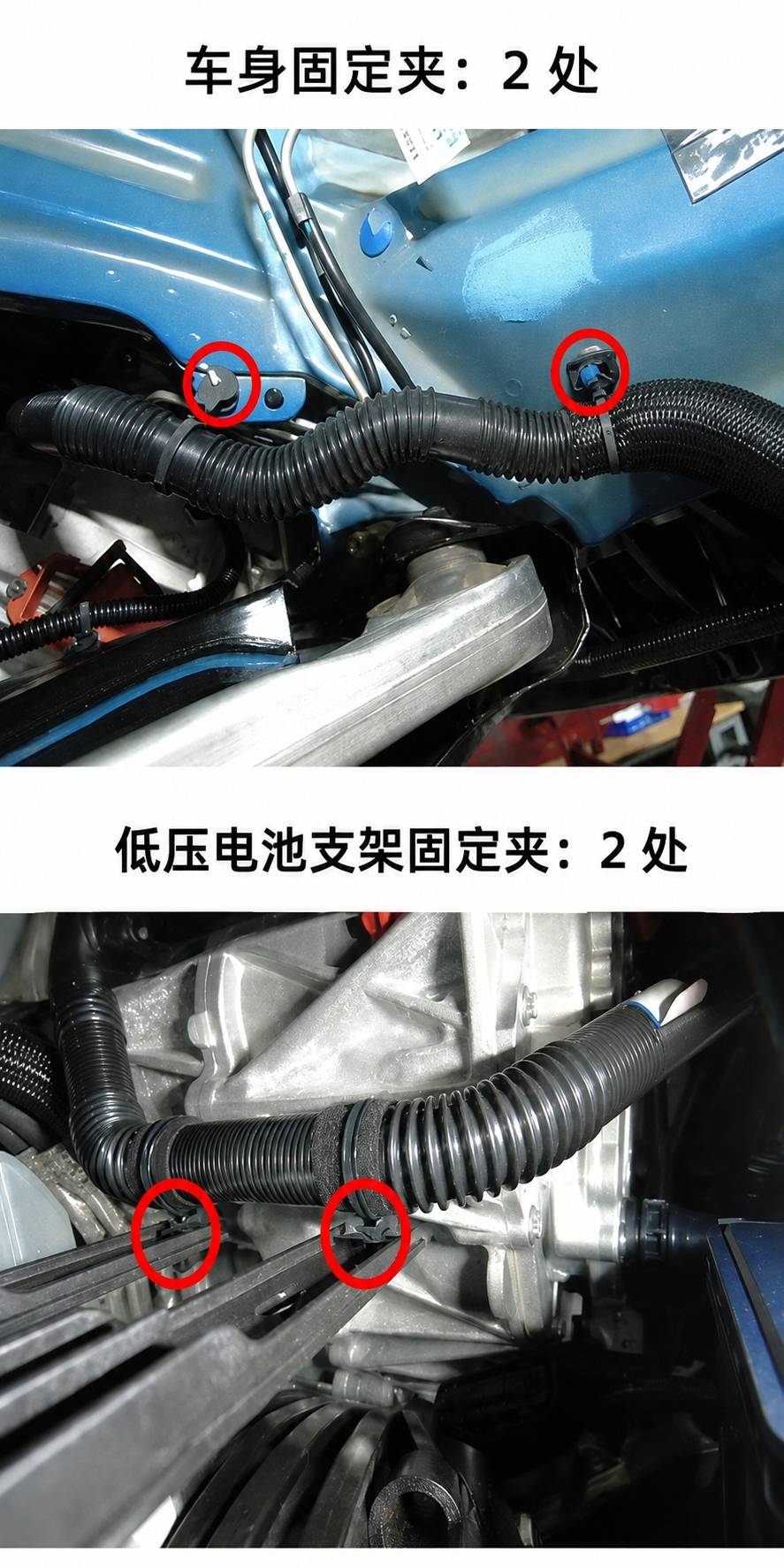

释放软管与车身连接的 2 个固定夹，移走收集容器，把车辆降到合适工作高度，在前部下方放置液体收集器。按关联程序拆下低压电池，再释放回流软管与低压电池支架连接的 2 个固定夹，拆下新鲜空气进气口。

低压电池拆装应核对 原厂低压电池程序：按该关联程序预先进入维护模式并核对固件为2025.26.6或更新版本，确认电池没有过热，使用 8 mm 套筒处理正极跳线柱支架螺栓及电池 3 颗固定螺栓；复装分别为 5 N·m 与 6 N·m。本次拆下电池是为了让出软管通道，不能据此直接认定电池需要更换。实际换装新电池时，再核对固件、配置、Learn New Battery 及适用的软件重装要求。

三、两个传感器插头先断开

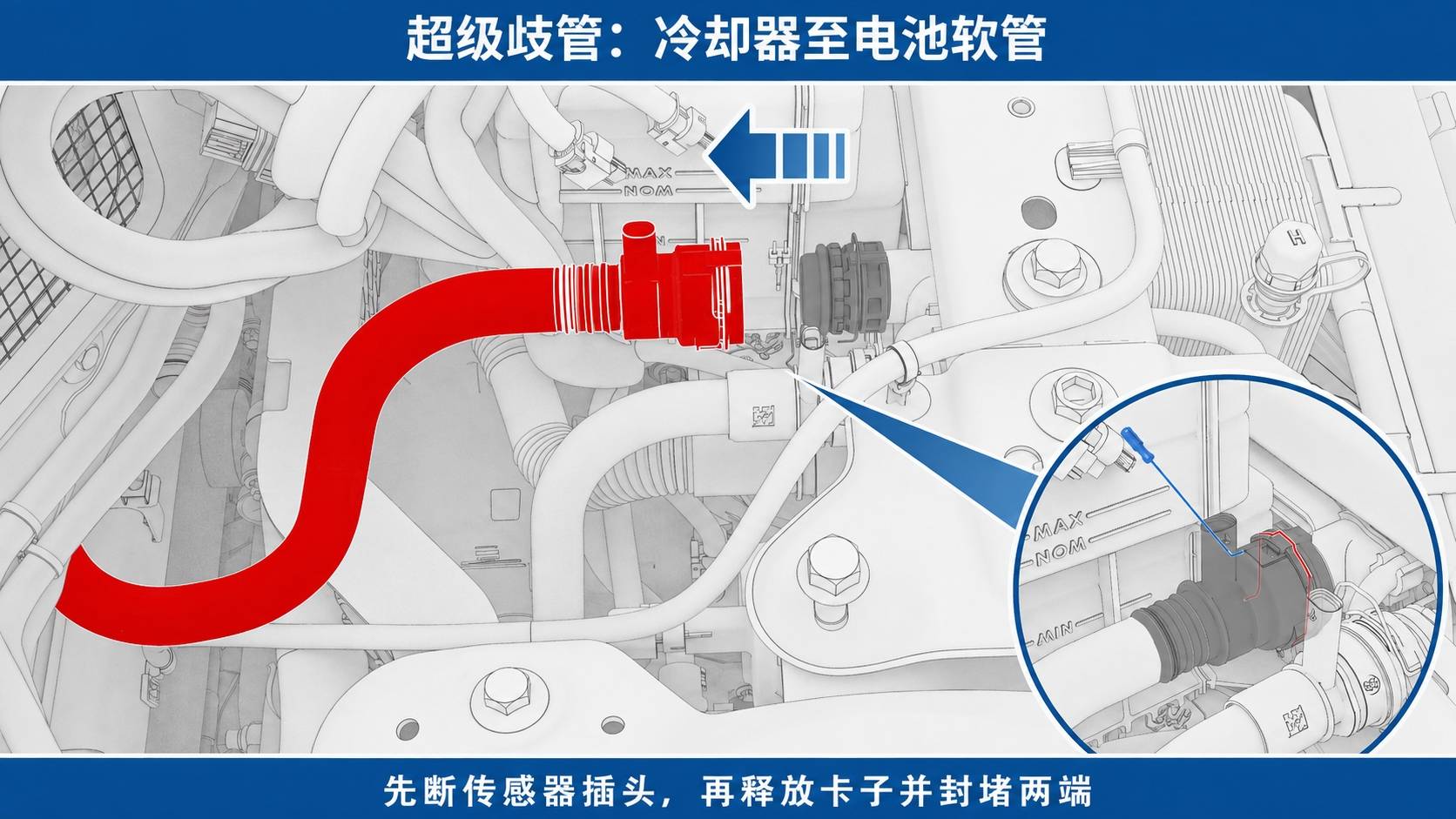

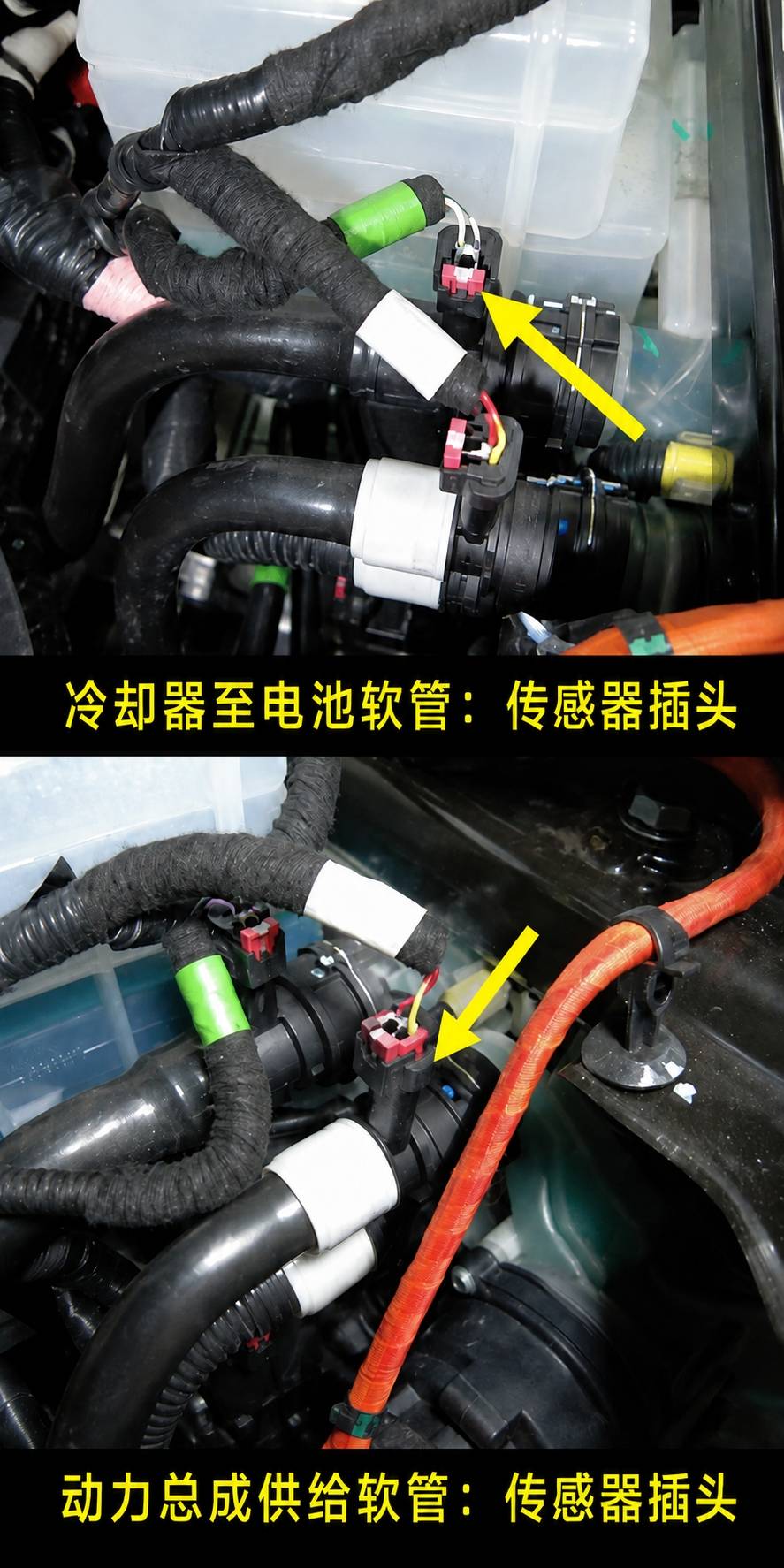

先断开冷却器至电池软管上的传感器插头，再断开动力总成供给软管上的传感器插头。下面分别展示两个位置；箭头用于定位插头，不是接线方向或针脚定义。不要拔错邻近的高压线束或把传感器颈部当作排液口。

四、逐一断开超级歧管侧三处液路

第一处：释放卡子，将冷却器至电池软管从超级歧管上断开，立即封堵软管与歧管端，尽量减少冷却液损失。

第二处：释放卡子，将动力总成供给软管从超级歧管上断开，同样立即封堵两端。

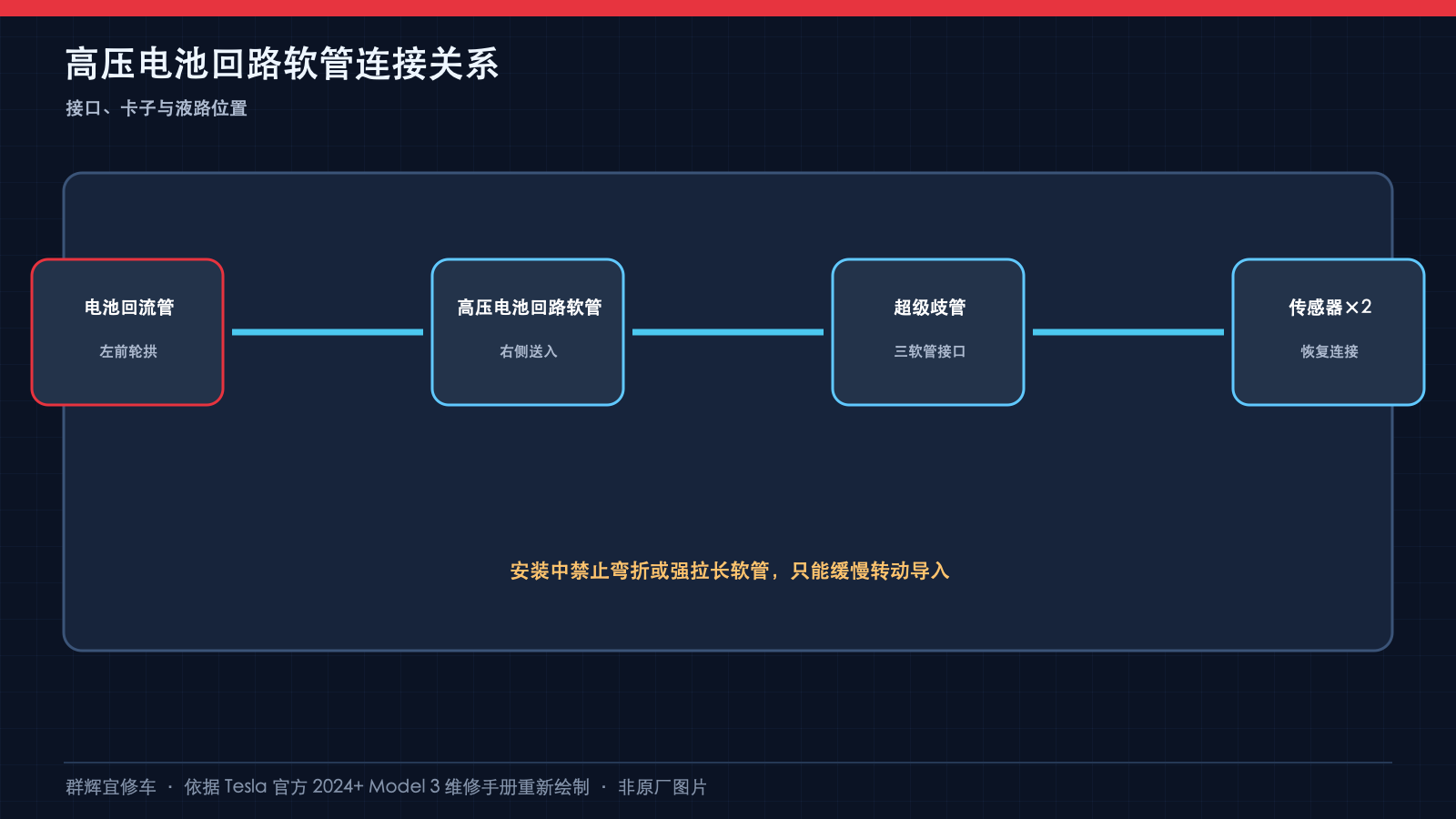

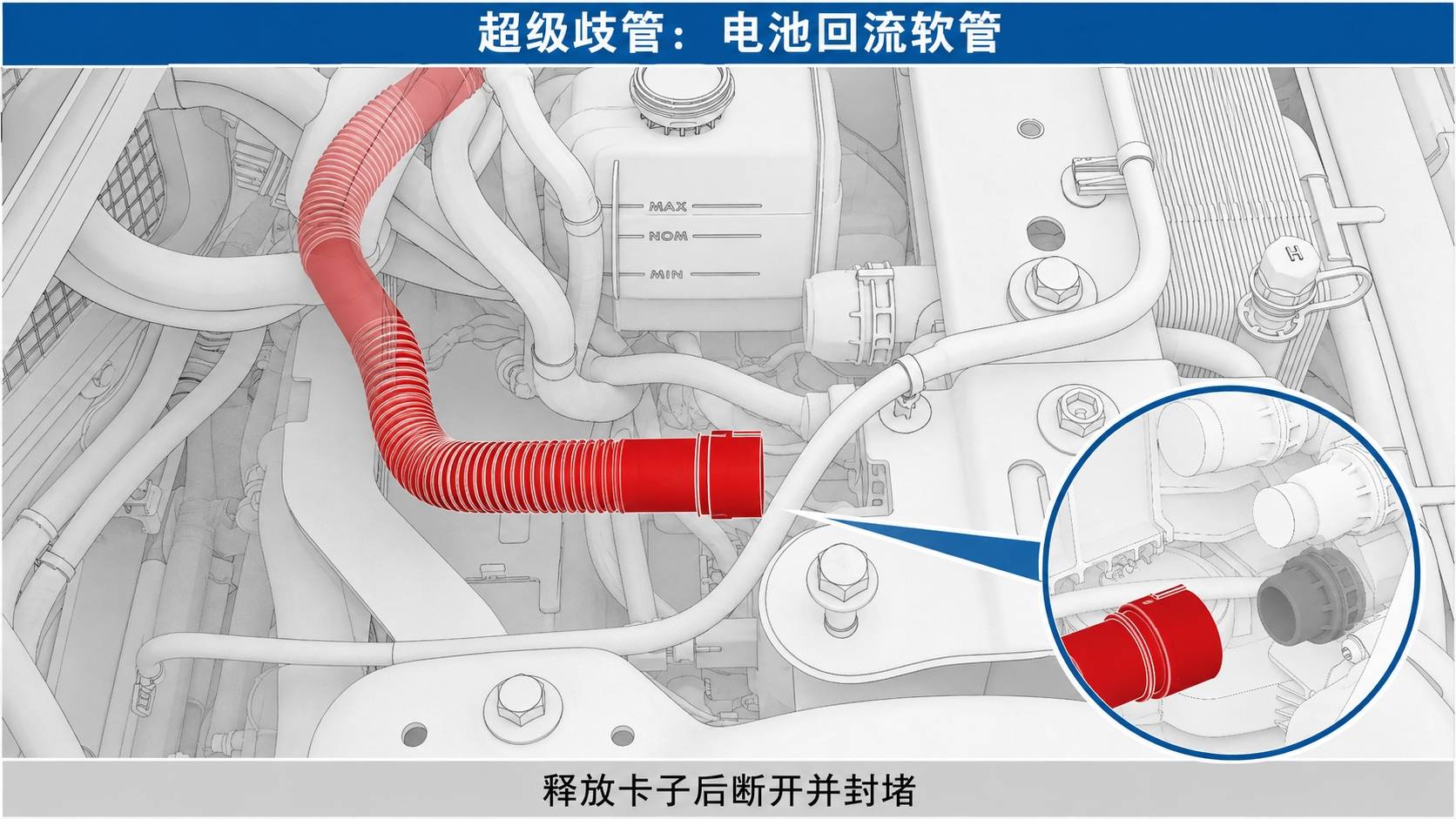

第三处：释放卡子，将高压电池回流软管从超级歧管断开并封堵两端，然后从车辆取出回流软管。不要把三根管路混作一个可互换接口；图中的突出部、走向与位置仅用于和原厂照片核对，不能代替 VIN 对应的零件识别。

五、新管从车辆右侧向左侧导入

将新回流软管从车辆右侧送入，向车辆左侧及轮拱内衬区域缓慢导入。原厂要求不要弯折或用力拉扯软管，按需要缓慢旋转以通过安装通道。先恢复软管在低压电池支架上的 2 个固定夹，避免软管悬空或走错路线。

超级歧管侧复装顺序与拆卸不同：先电池回流软管，再冷却器至电池软管，最后动力总成供给软管。逐个取下堵头并立即接回对应软管，锁好卡子，每一处均执行推－拉－推（push-pull-push）检查。取塞和接管必须衔接完成，避免遗漏堵头或长时间敞口。

接回动力总成供给软管的传感器插头，再接冷却器至电池软管的传感器插头，按原厂要求恢复新鲜空气进气口，移走车辆前方收集器。

六、恢复电池端与底部护板

将车辆升高并使举升机安全锁可靠接合，再把收集容器放回电池左前侧下方。取下电池回流管口堵头，立即接回回流软管并锁止，再执行推－拉－推检查。超级歧管侧三处液路接头，加上电池左前侧回流接头，必须分别完成锁止与推－拉－推检查。

恢复回流软管与车身连接的 2 个固定夹，移走收集器和轮拱内衬弹力带，装回 3 个轮拱卡扣及螺栓；该轮拱螺栓按 5 N·m 紧固，使用 10 mm 深套筒。这个数值不是软管接头扭矩。随后恢复前空气动力学护板与低压电池。

按照低压接电顺序先连接急救回路，再接低压电池连接器并锁止。检查线束、传感器、软管走向以及全部固定夹，无夹压、扭结和受力拉紧。

七、根据失液量完成加注和排气

流失超过 1 L 时，执行 冷却系统真空重新加注，不得用普通补液替代。按该独立程序的 Fill/Drain、低压状态、真空工具和保压要求操作；不要在已重新接电的情况下跳过它要求的断电步骤。本文不以简化软管图代替真空工具接法。

同时完成主程序要求的 部分重新加注和排气验收：佩戴包括全罩式面罩在内的规定PPE，在满足冷却系统开盖安全条件后打开冷却液瓶盖补至 MAX，按当前软件解锁网关，在 Service Mode > Thermal > Coolant System 中运行 Coolant Purge，并等待完整完成。

例程约 10 分钟，车辆不得挂入 D 挡；泵速按程序在 3500–6500 RPM 之间变化、阀门在串联和并联间切换。若泵速徘徊在约 7000 RPM，原厂说明存在气锁，应重新真空加注。排气过程中按需补液至 NOM 与 MAX 之间，结束后检查并补至 MAX，再装瓶盖。

恢复前备厢储物单元、检修板、驾驶室进气槽及后部挡板，按双柱举升程序移出车辆。核对两端软管接合、三条歧管支路、两个传感器及两组支撑夹，确认没有泄漏或未处理的异常后再交车。

资料来源与适用说明

依据 Tesla 官方 高压电池回流软管更换及上述关联程序整理，中英文主程序均核对，页面日期 2026-08-09，本次主程序全文和全部原图复核日期 2026-09-12。配图以原厂照片和结构图重绘，非原厂图片；接口顺序和实物配置仍须与对应车辆核对。

仅供具备相应资质的维修人员参考，不替代 VIN、市场、固件及零件版本对应的最新程序、冷却液规格、PPE、专用工具和现场风险评估。
