2024+ 特斯拉 Model 3 后驱版冷却软管结构识读：单件、传感器与接头

所引原厂条目针对左驾驶后驱版本的冷却器至电池软管。这个名称不能直接推广到其他驱动或驾驶位配置。本页用于结构识读，不提供未核定的连续更换教程。

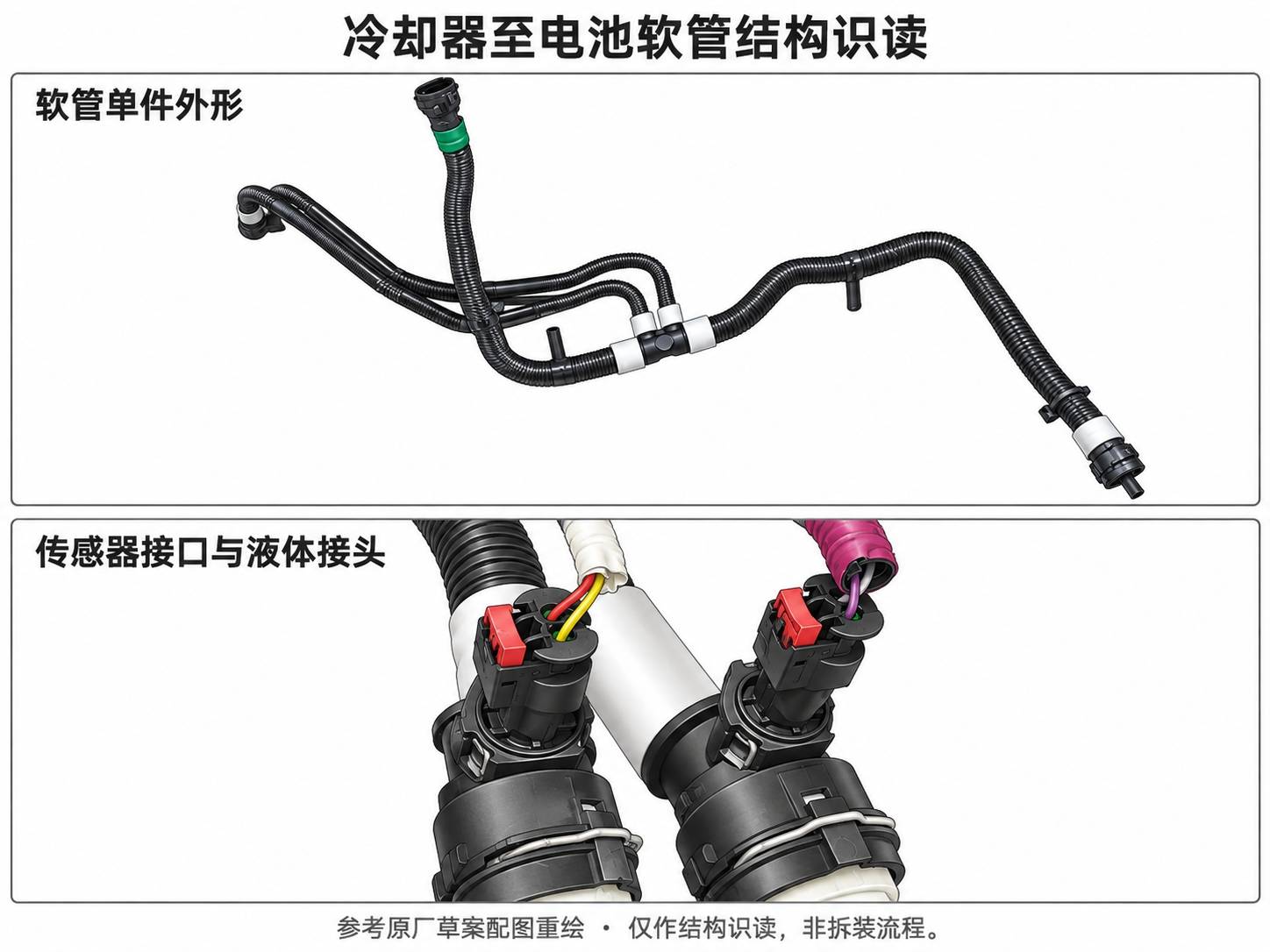

一、软管单件并非一根直管

上幅保留原照片中管束的弯折、分支、外部波纹防护和色标。单件放置方向不等于装车姿态，白色套段和颜色标记也不是尺寸或流向说明。

二、电气锁片与液体接头的卡簧不同

下幅可见相邻传感器插头的红色锁片，以及液体接头外的金属卡簧。它们属于不同连接关系，不能按“都有卡子”混为一谈。本页不提供解锁方向、拔出动作、针脚定义或验收方法。

三、局部照片不能补齐整车路线

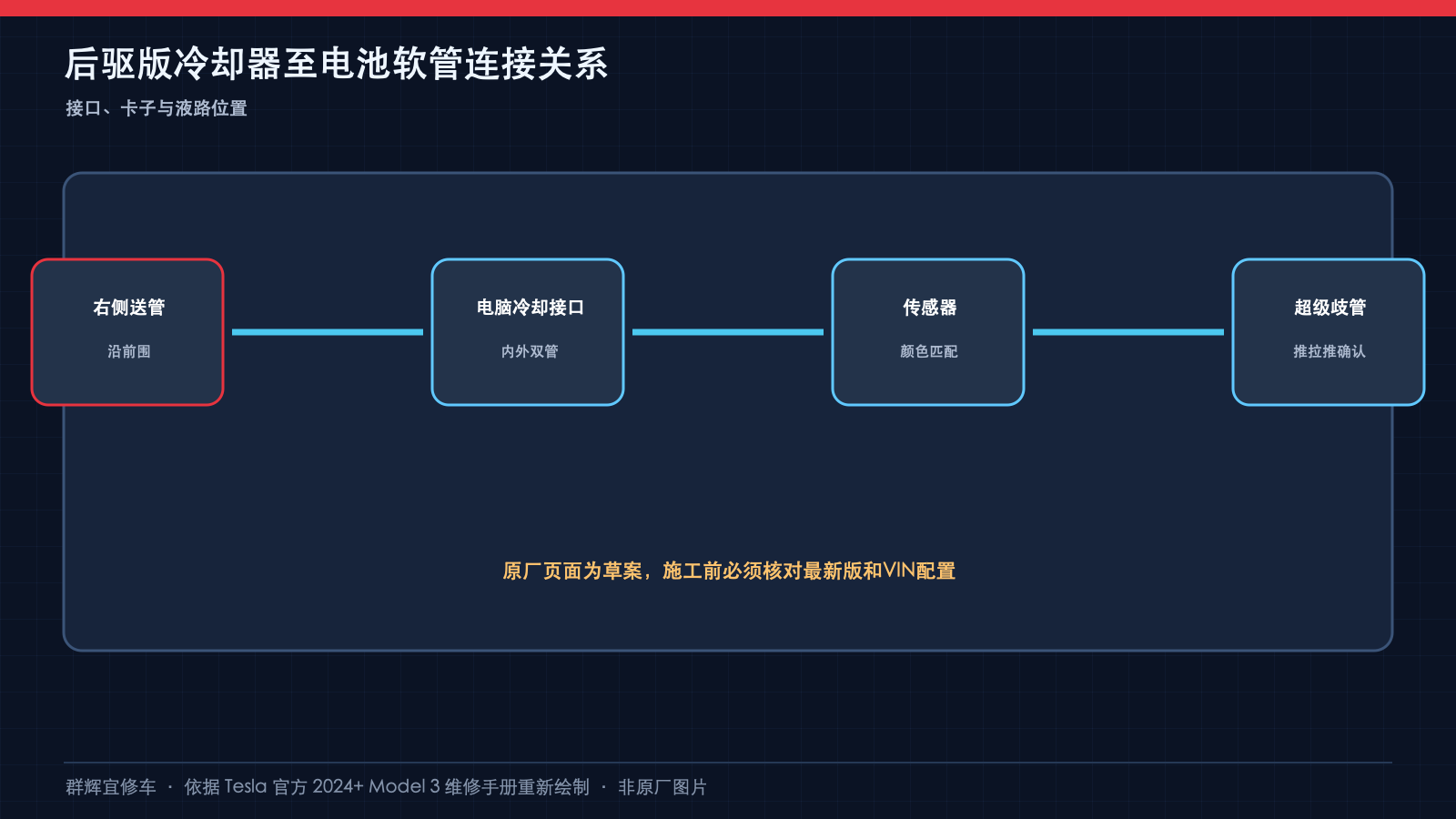

原条目还关联超级歧管、车载电脑冷却接口和车身沿途固定。完整路径、隐藏分支及固定点适用性需要对应车辆资料，不能从离车单件推导。本文不据此要求从车辆某一侧强行送管。

四、草案与关联复装条件仍需核定

原条目标为草案，关联复装涉及车载电脑冷却封堵件、前舱配置和系统例程状态衔接。照片不能补充缺失的状态转换，本文不提供旧固定件执行表、真空工具阀门操作、加注量及低压恢复步骤。维修应由具备资格的人员按适用有效程序进行。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《软管 - 冷却器至电池 - 左驾驶（后轮驱动） ((拆卸和更换))》及英文版《Hose - Chiller to HV Battery (LHD) (RWD) (Remove and Replace)》；主 GUID：GUID-915D19FC-F766-4F94-AD4E-A297005C61F2。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：此软管限于原厂页所述左驾驶后轮驱动配置；主程序标为草案，冷却封堵、系统例程和低压恢复的衔接不能从单件照片推导。

原厂主程序直接引用且与本页边界相关的入口：低压电源 - 锂离子（断开和连接）——低压恢复应另按独立程序核对。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
