奔驰复合材料制动盘生产工艺：摩擦环加工、盘帽连接与质量检测

复合结构制动盘将承担摩擦热的制动环与连接轮毂的盘帽分开制造，再通过规定结构连接成一个总成。

生产质量不仅取决于摩擦面加工，还要控制连接强度、端面跳动、厚度差、平衡和材料追溯。

一、加工制动环毛坯与通风结构

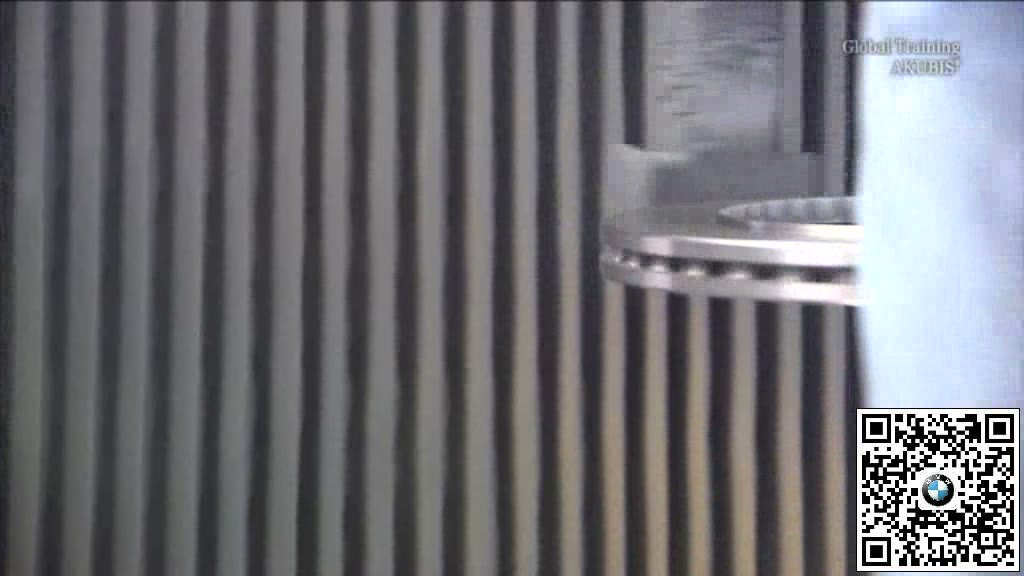

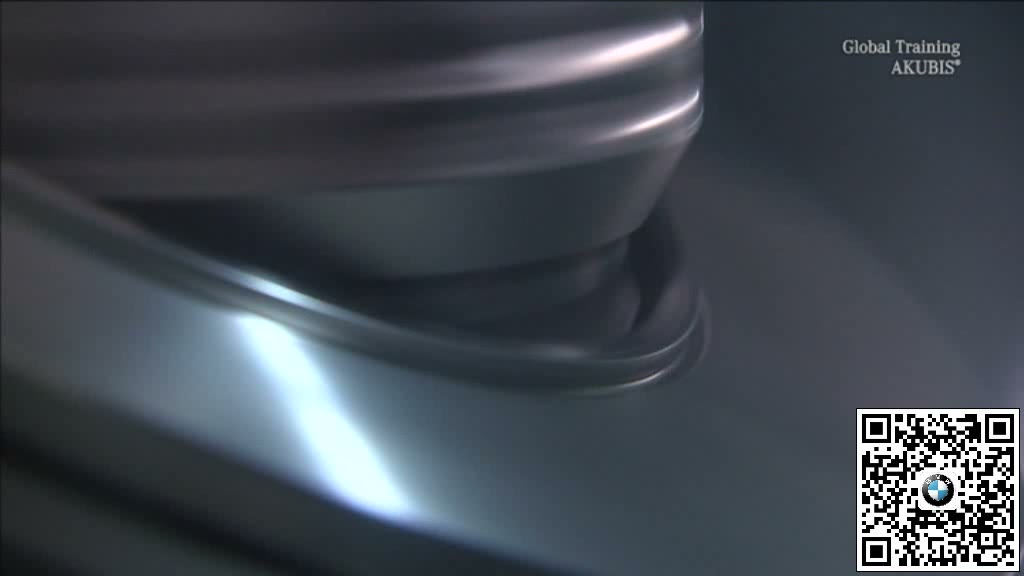

对制动环毛坯进行车削、钻孔和适用通风结构加工，控制摩擦面尺寸、冷却通道和材料表面状态。

二、制造盘帽并完成两部分定位

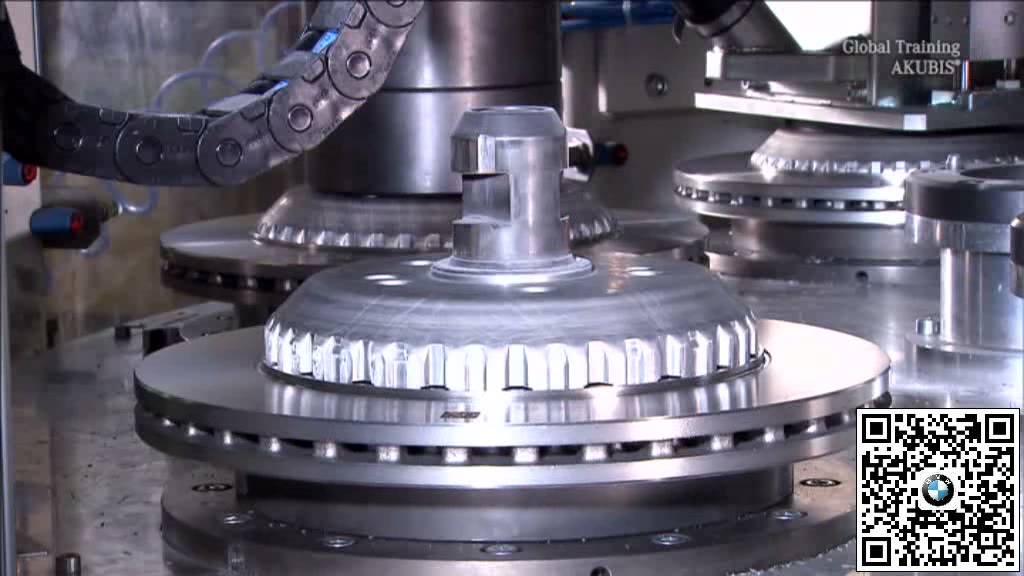

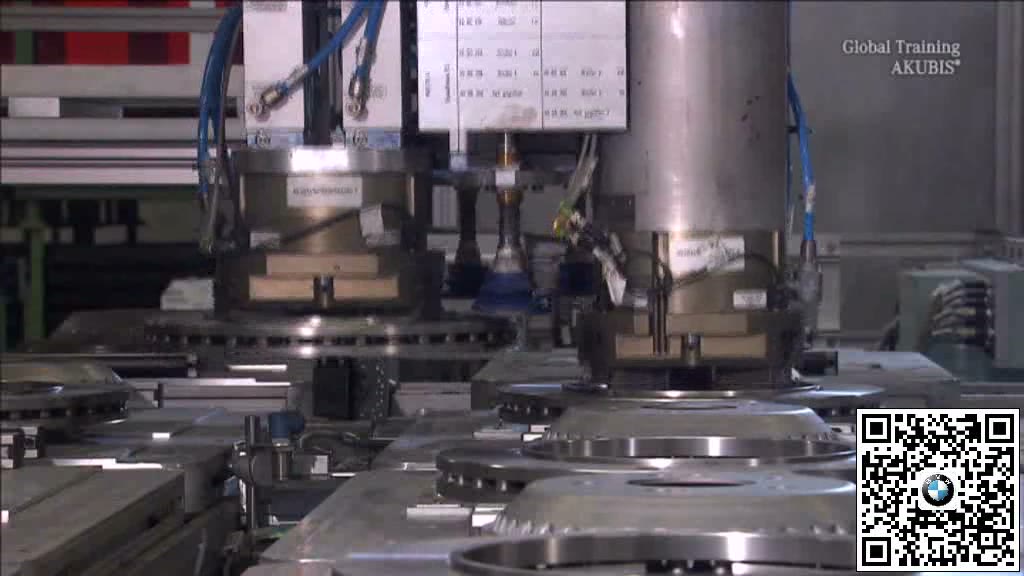

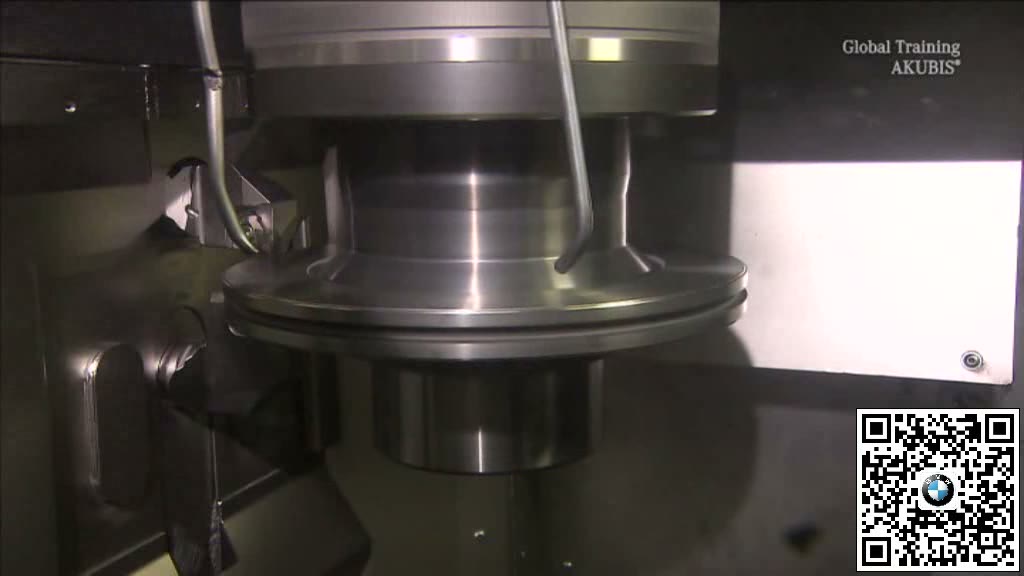

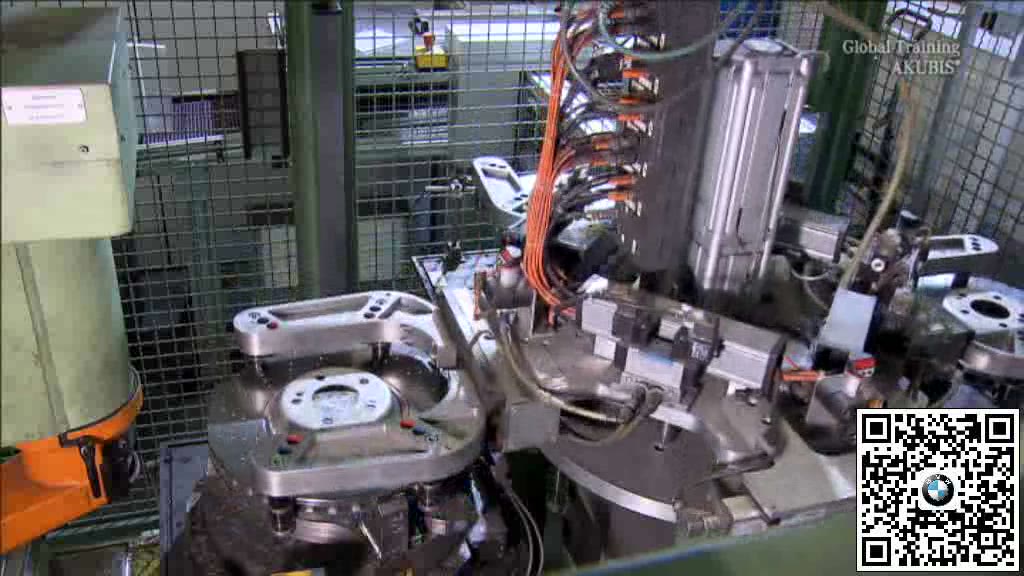

盘帽按设计成形和精加工，制动环与盘帽进入自动工位后，以中心和连接位置准确定位。

三、执行机械连接与几何尺寸检测

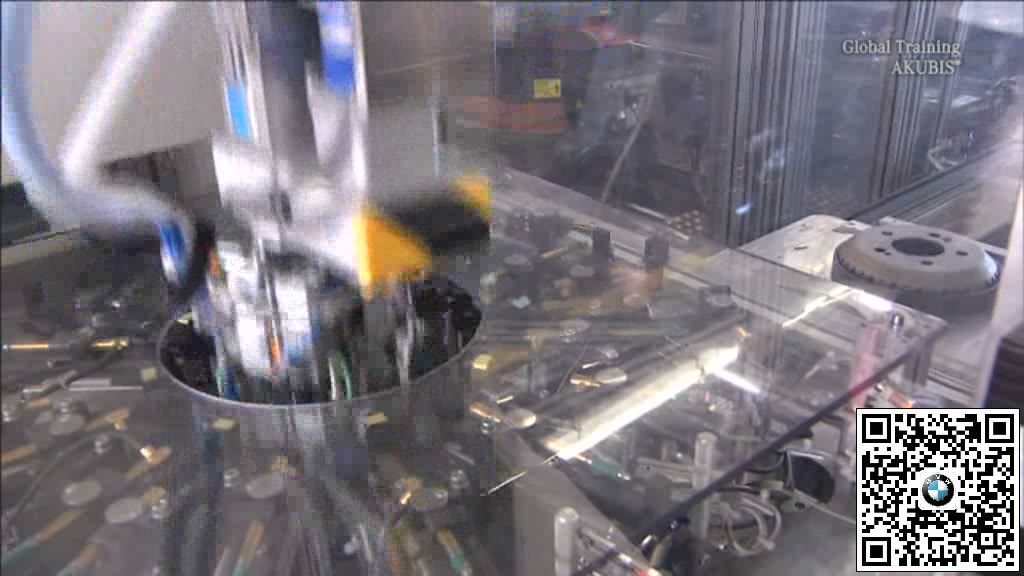

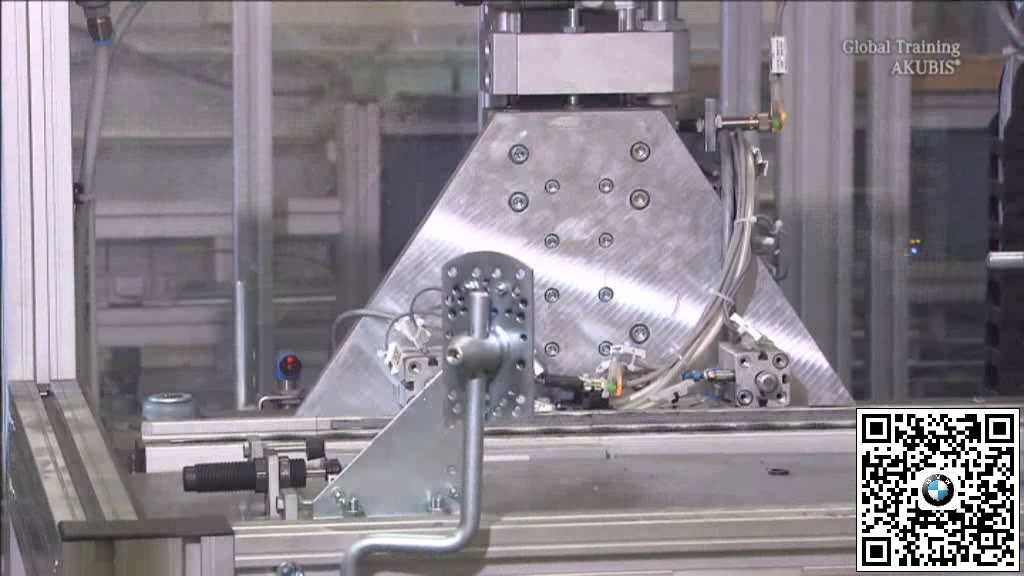

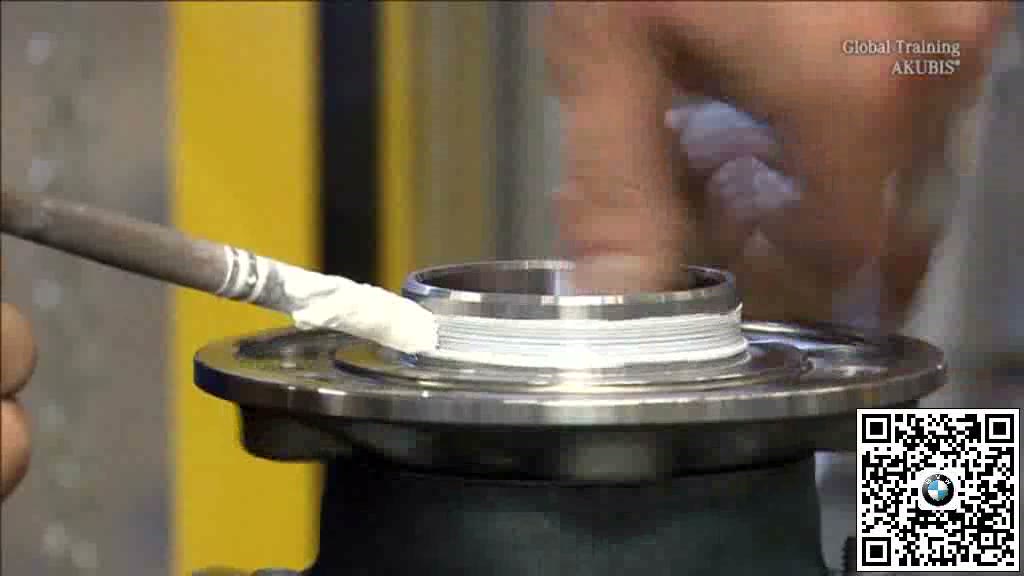

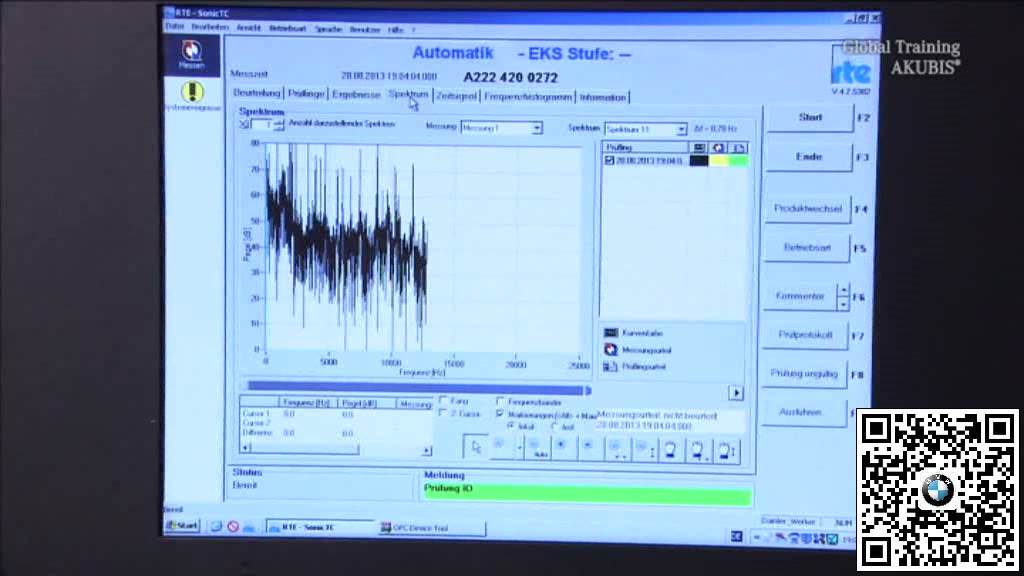

设备按规定方式形成牢固连接，随后测量端面跳动、厚度、同轴度和适用平衡数据，识别超差件。

四、完成表面处理和最终质量确认

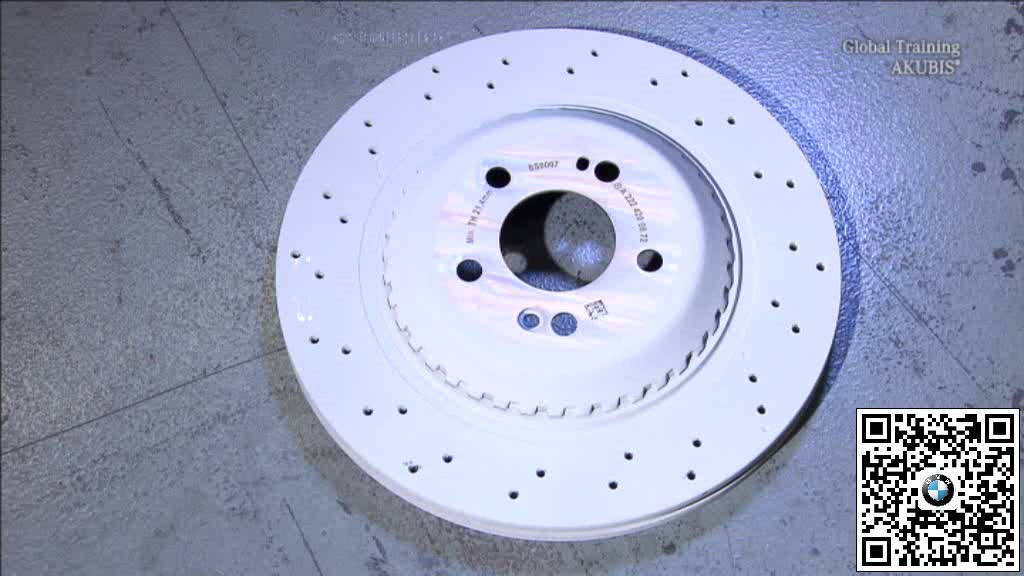

进行必要的清洁、涂层或防腐处理，核对标识及追溯信息，完成外观和功能质量检查后方可流转。

五、完工检查要点

• 制动环尺寸和通风结构合格。
• 盘帽与制动环定位正确。
• 连接强度及几何数据符合要求。
• 表面处理和追溯标识完整。
