宝马俯视图像错位：PuMA 65049067-02

一、适用范围与投诉现象

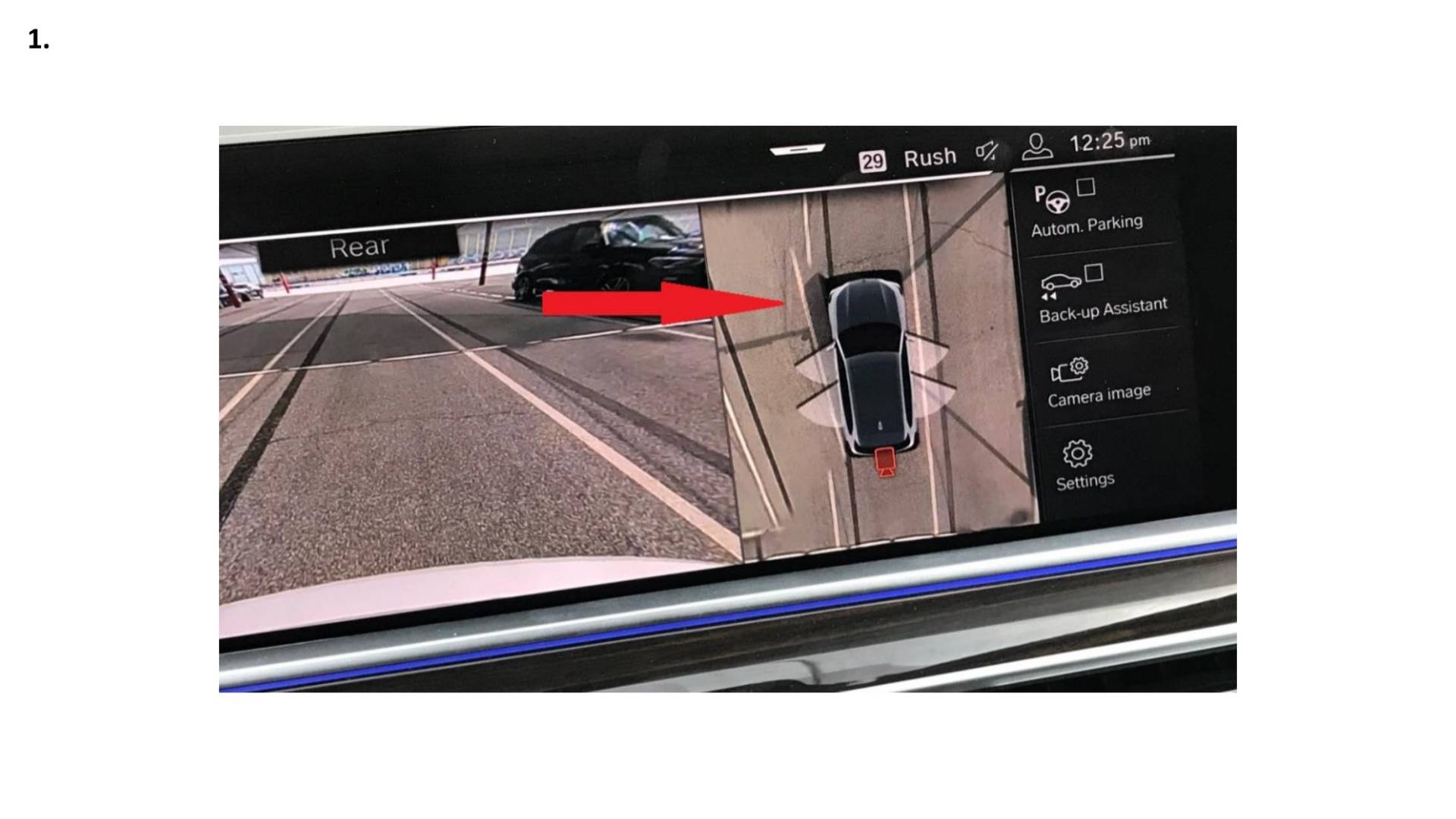

适用车型、生产日期、发动机及装备范围见通报首页；进入诊断前必须逐项核对，不能把相似现象直接套用于范围外车辆。 车辆左侧或右侧俯视图像错位，见图 1。

二、故障证据与诊断线索

完整读取车辆故障存储器并记录复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级，再与通报页面中的条件逐项比对。

三、原因判断

外后视镜中的摄像头间隙过大，由此可能导致俯视图像错位。

四、原通报维修措施

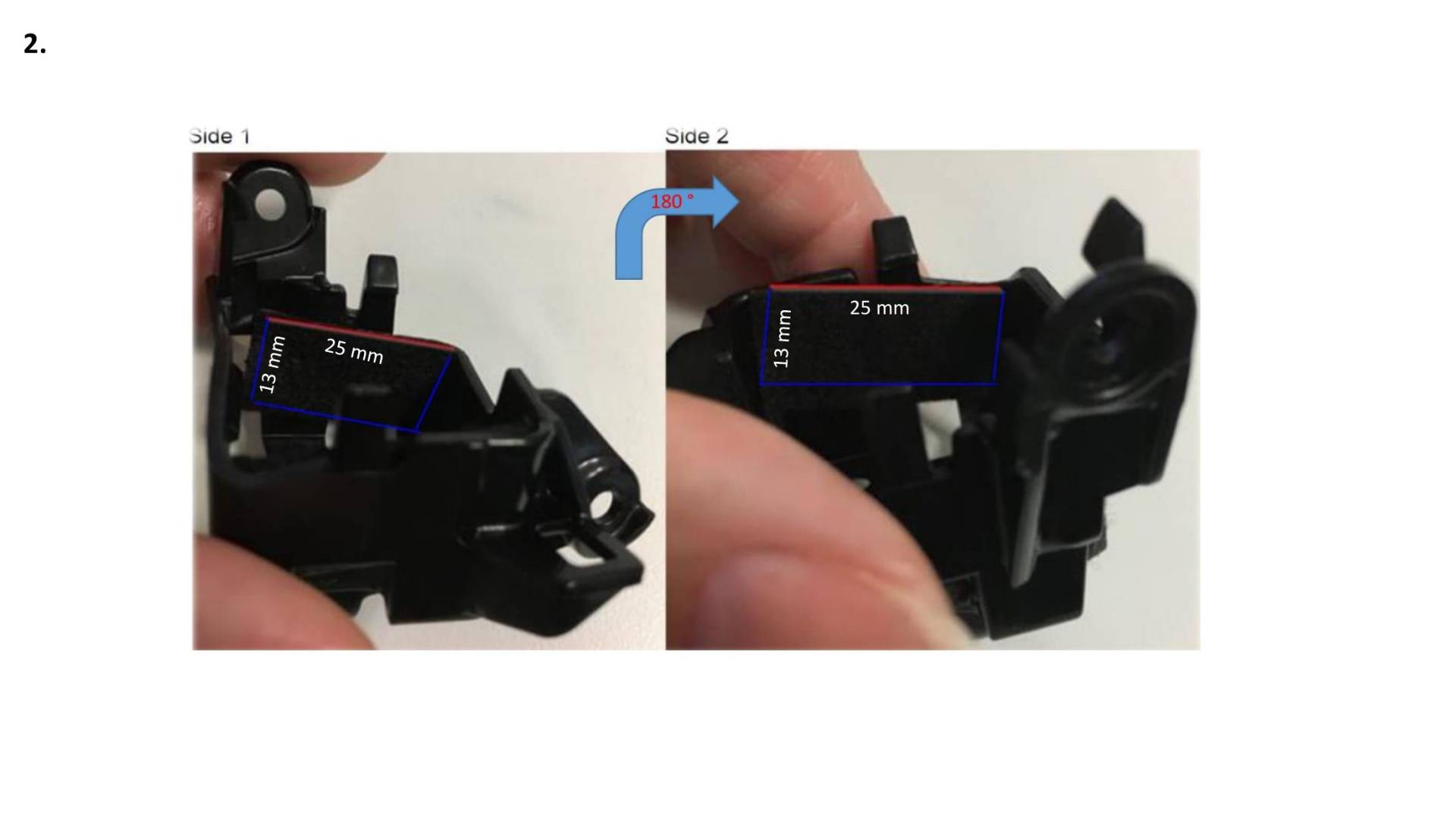

发生客户投诉时，按照下面的操作步骤重新定位外后视镜中的摄像头： 1. 按照维修手册 66 53 060 拆卸摄像头 2. 如图 2 中所示，在摄像头支架中粘贴 2 个尺寸约 13x25x0.7 mm 的毛毡条。 用零件号码为 83 19 2 289 396 的毛毡条可以裁剪成多条毛毡。 3. 然后重新将摄像头插入支架中并且按照维修手册 66 53 060 将其装入外后视镜中。 在重新安装摄像头之后，执行环视摄像机的测试模块并复位摄像头校准。该操作从 ISTA 4.18 起可 行。 更换部件没有任何帮助，也是不允许的。

五、诊断边界与完工复核

若车辆条件、故障码组合或软件等级与通报不完全一致，应停止套用本措施，转入当前ISTA/AIR诊断流程，并根据实车结果完成复核。

六、资料说明

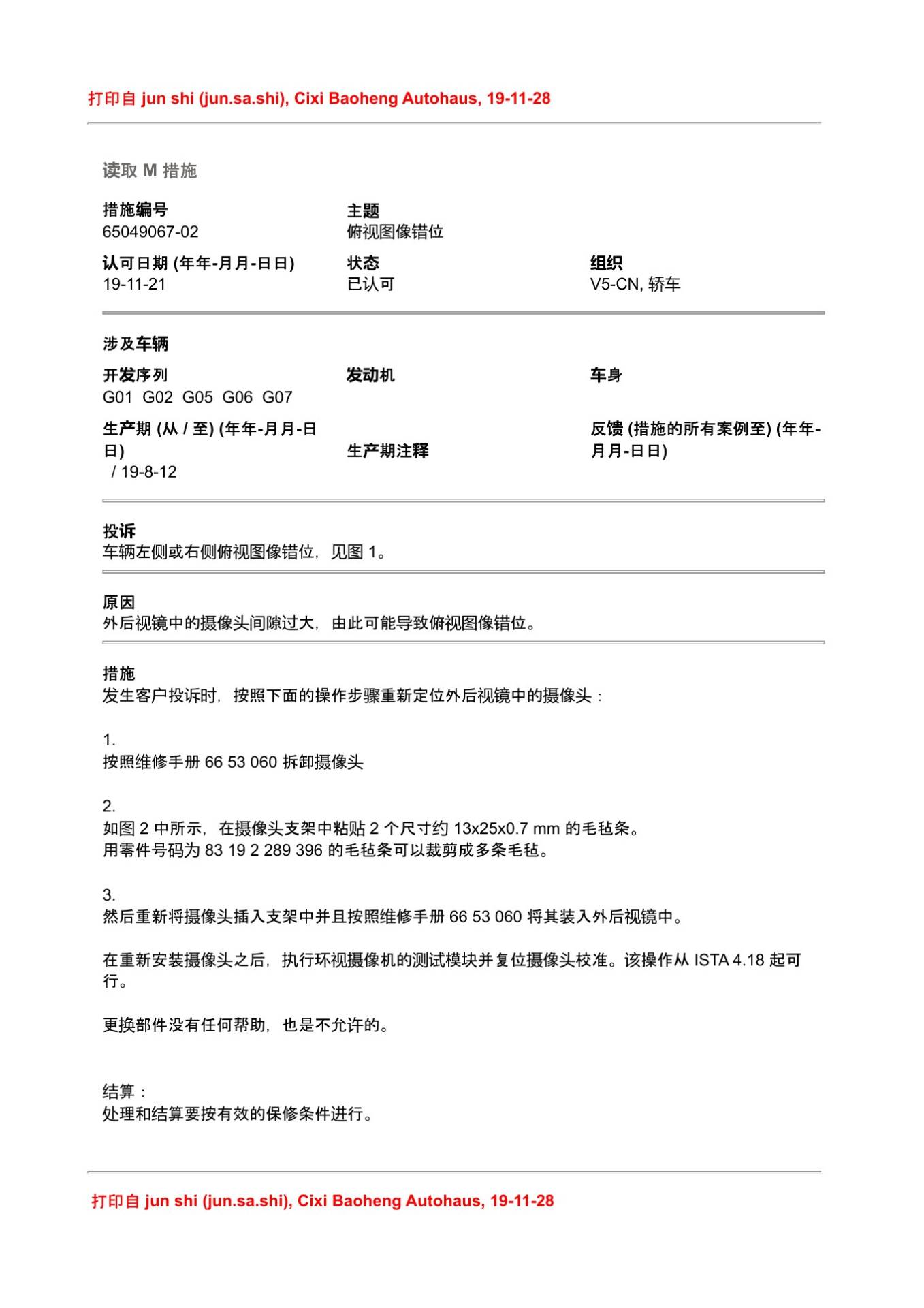

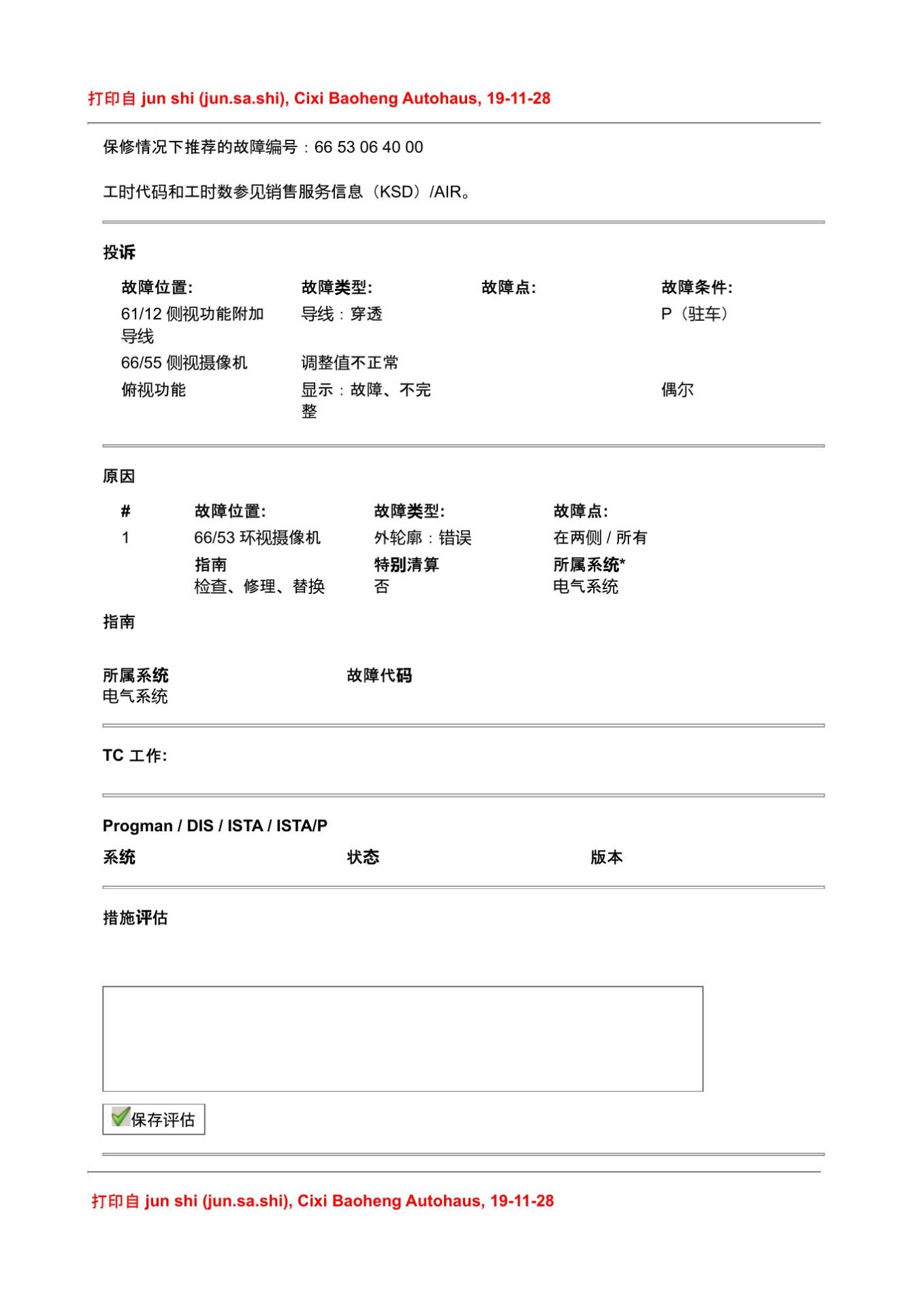

本文依据宝马PuMA技术通报65049067-02及其附件进行归纳与重新编排，文中配图为通报中的技术页面。该通报属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
