奔驰CLA级C117倒车摄像头拆装：行李厢盖饰板、支架与线束连接

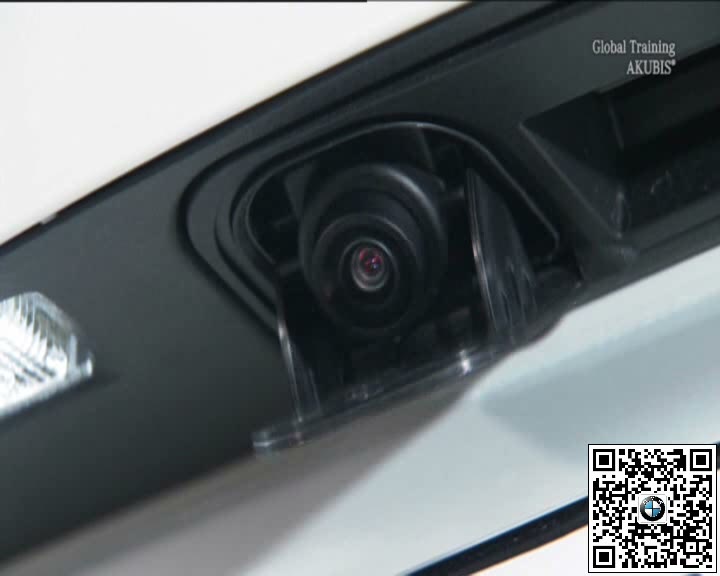

C117倒车摄像头位于行李厢盖后部装饰区域，必须从内侧建立通道，不能从外部撬动镜头或饰条。

摄像头与支架的安装方向会影响图像范围，拆卸前应记录线束走向、插头位置和支架定位。

一、保护行李厢盖并拆除内侧饰板

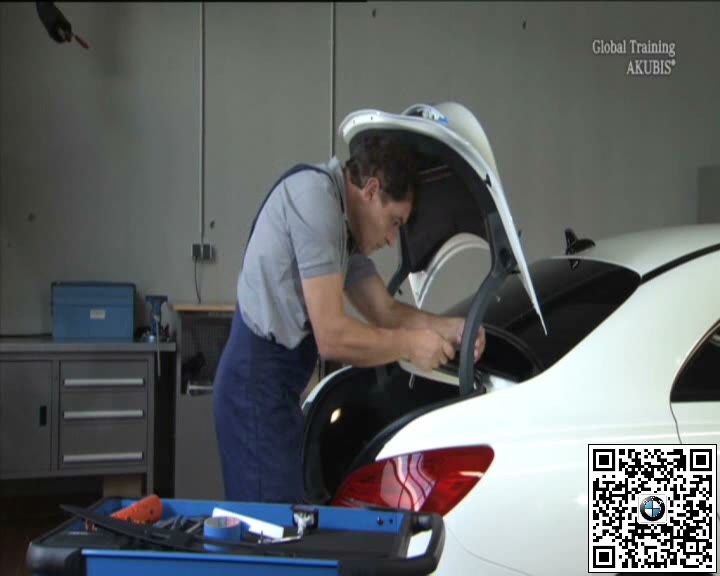

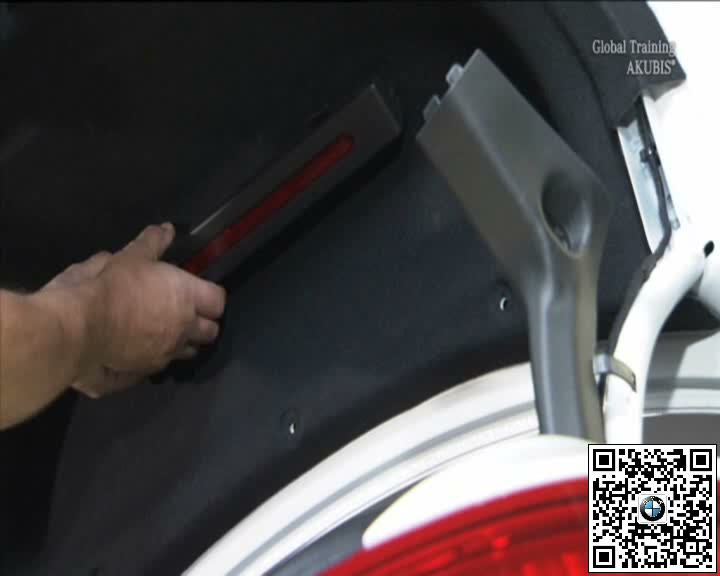

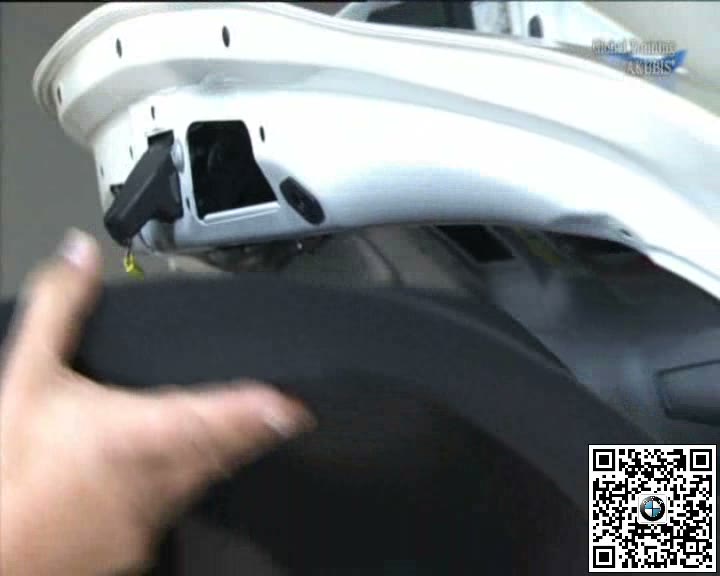

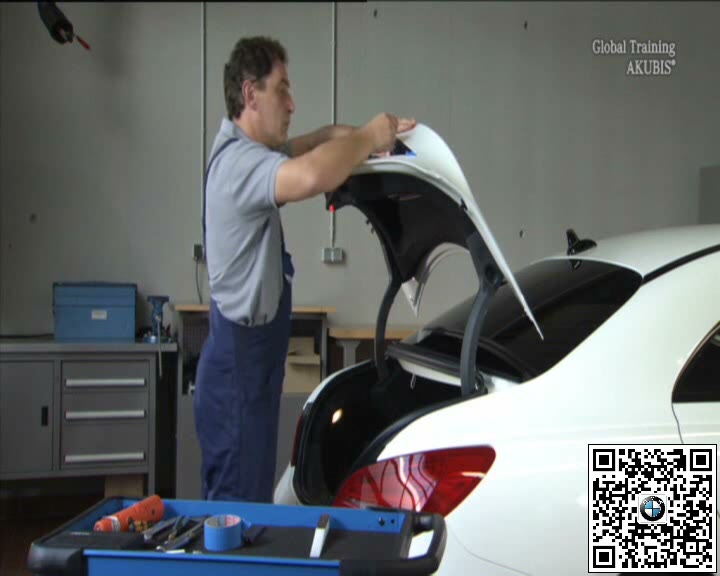

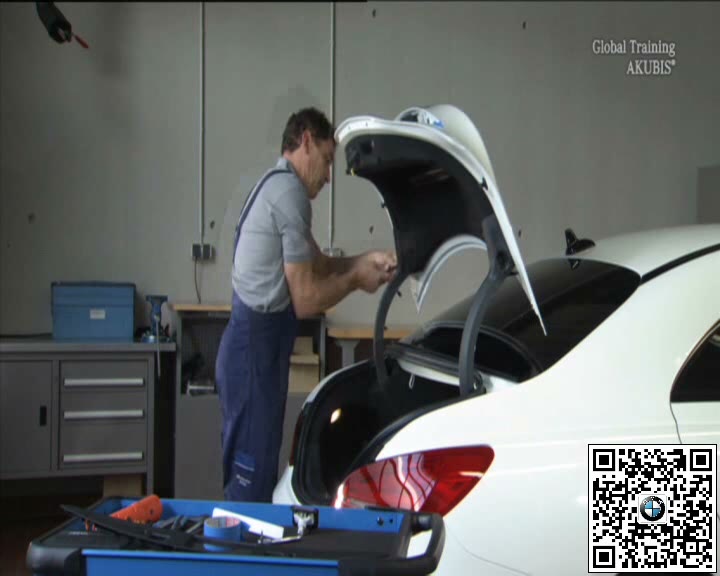

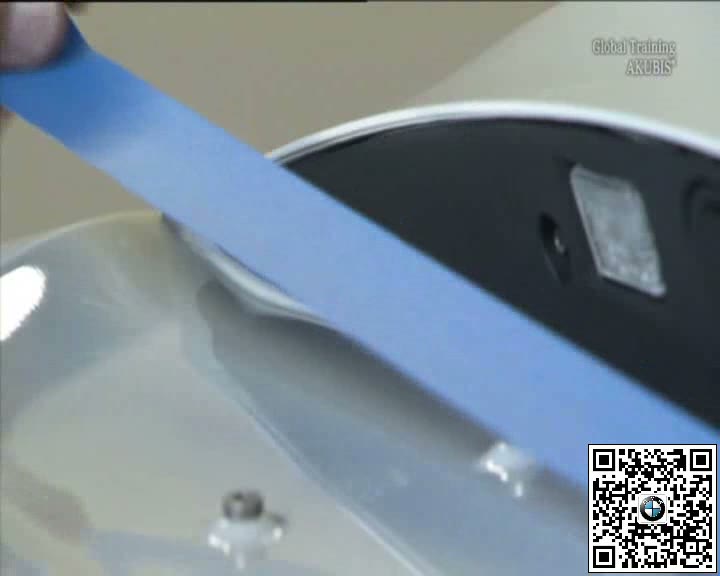

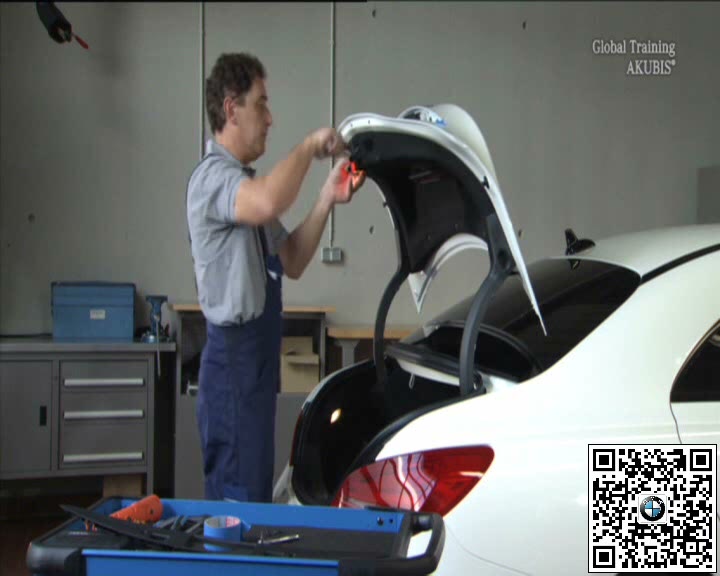

关闭点火并保护漆面，打开行李厢盖，拆下把手区域和内侧饰板的紧固件，按卡扣方向平稳释放饰板。

二、建立摄像头区域操作通道

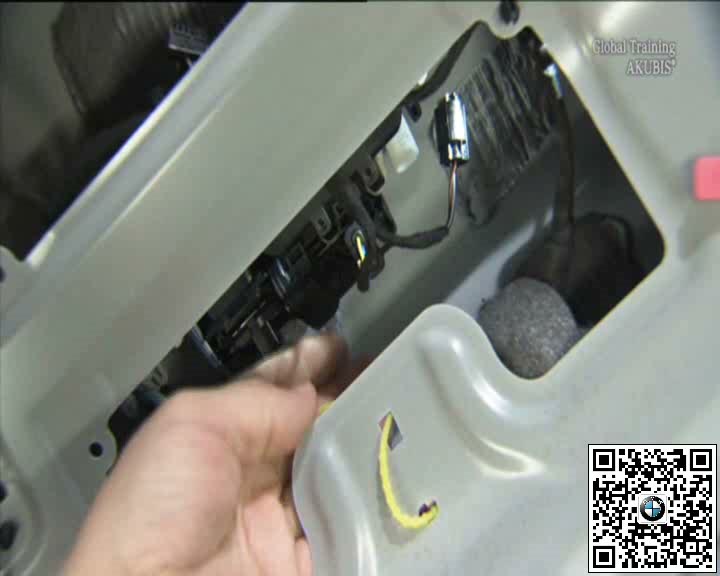

移开必要的隔音件和线束固定，露出后装饰件、摄像头支架及插头，确认零件位置后再继续拆卸。

三、断开插头并拆出摄像头总成

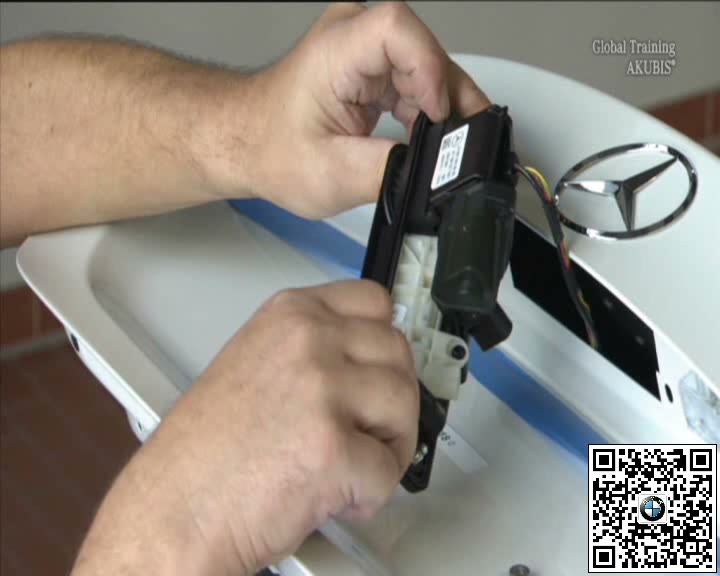

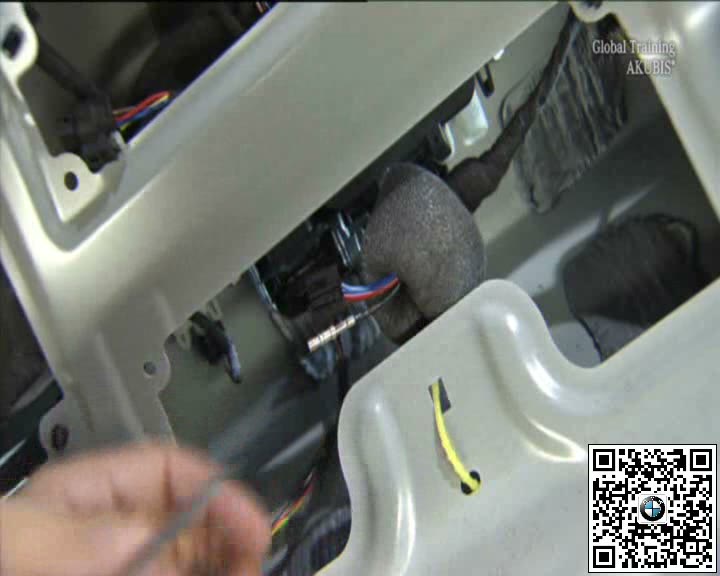

解除插头锁止并断开电气连接，释放支架固定和定位卡扣，从规定方向取出摄像头，避免触碰或划伤镜片。

四、恢复定位并验证倒车图像

按原方向安装摄像头和支架，固定线束并装回饰板，接通车辆后检查倒车图像、视野、辅助线及故障存储。

五、完工检查要点

• 行李厢盖漆面已保护。
• 饰板卡扣和线束固定无损伤。
• 摄像头支架方向及定位正确。
• 倒车图像和辅助线显示正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
