奔驰R197车顶杆出口护盖调整：饰板进入、连杆位置与间隙复查

R197车顶杆出口护盖在软顶开闭过程中随机构动作，位置偏差会造成接缝不齐、擦碰、异响或护盖不能完全关闭。

调整前应先确认护盖、铰链和连杆没有变形或损坏，并将软顶停在维修文件规定的位置。

一、建立维修位置并检查护盖状态

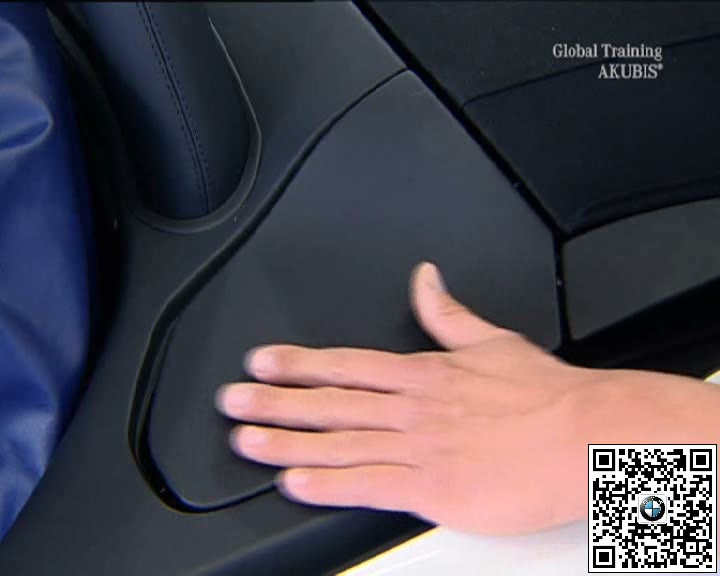

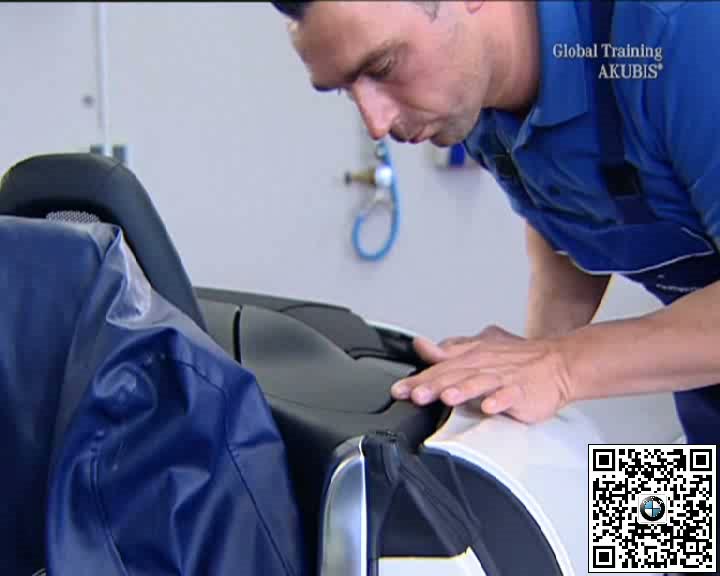

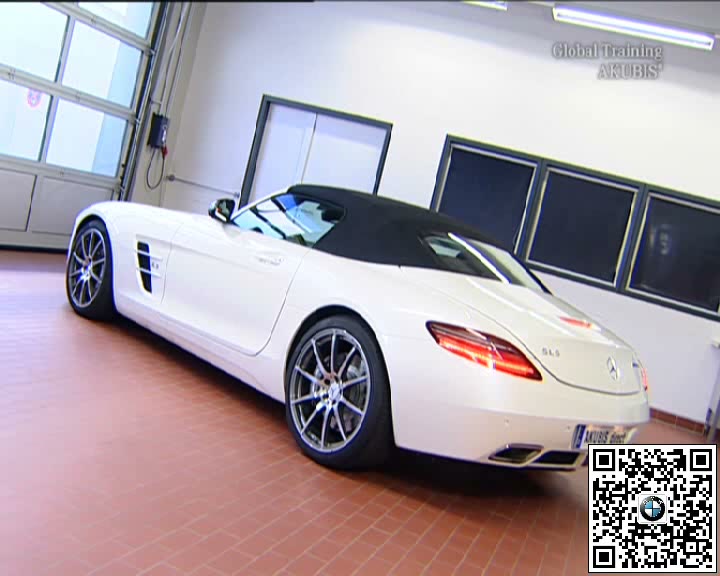

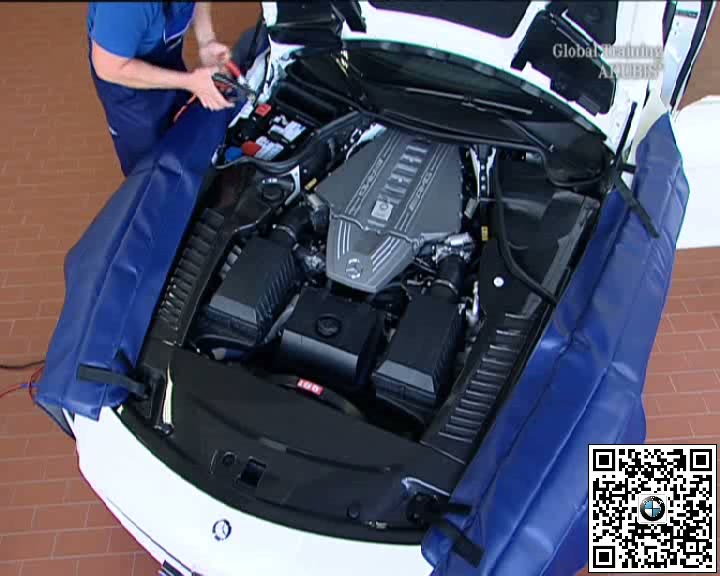

将软顶操作到便于接近护盖和车顶杆出口的位置后停用系统，保护座椅及饰面。观察左右护盖高度、接缝和动作差异。

二、拆开饰板并检查连接机构

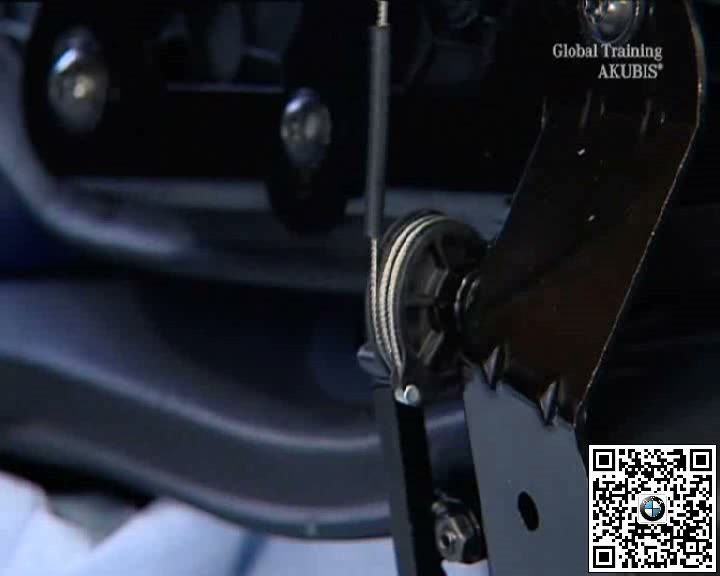

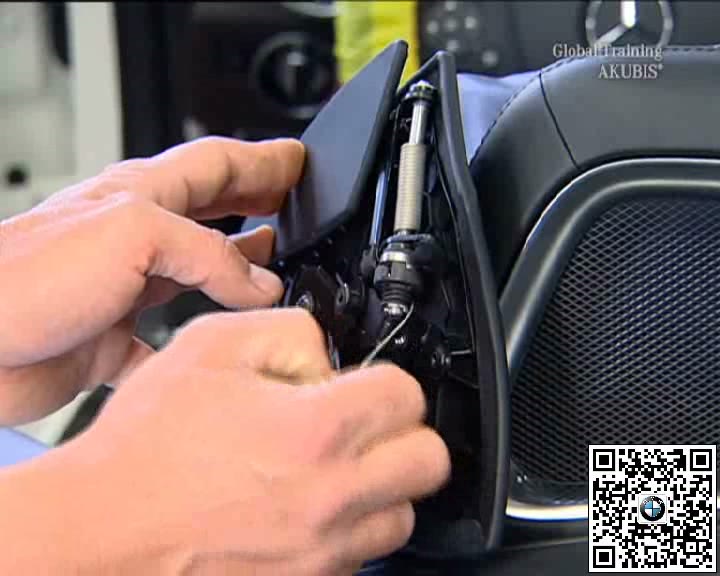

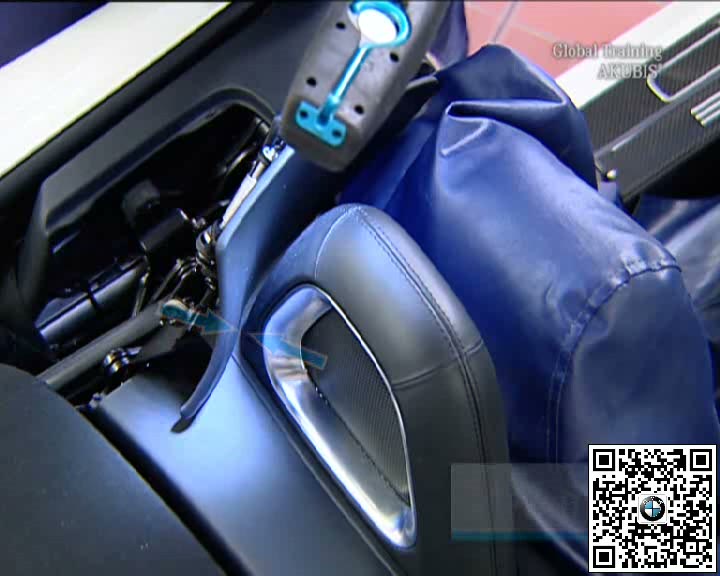

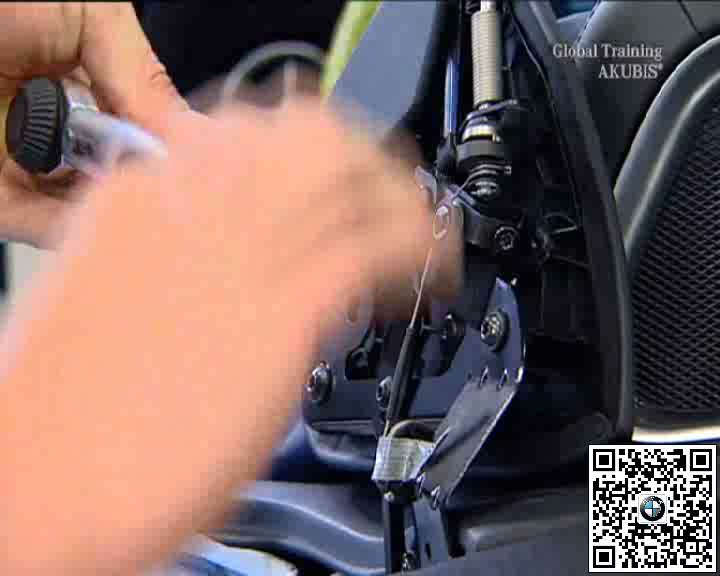

释放护盖周围网罩或座椅后方必要饰板，检查护盖固定、铰链、弹簧和驱动连杆是否松动、磨损或干涉。

三、微调护盖位置和机构间隙

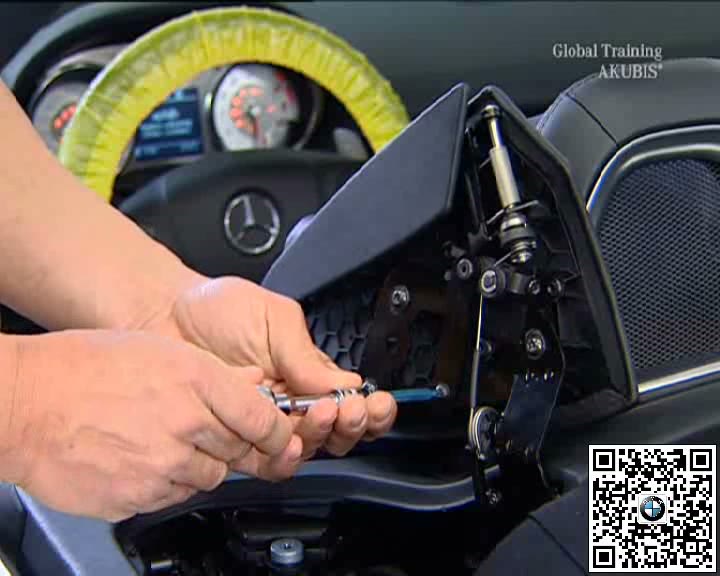

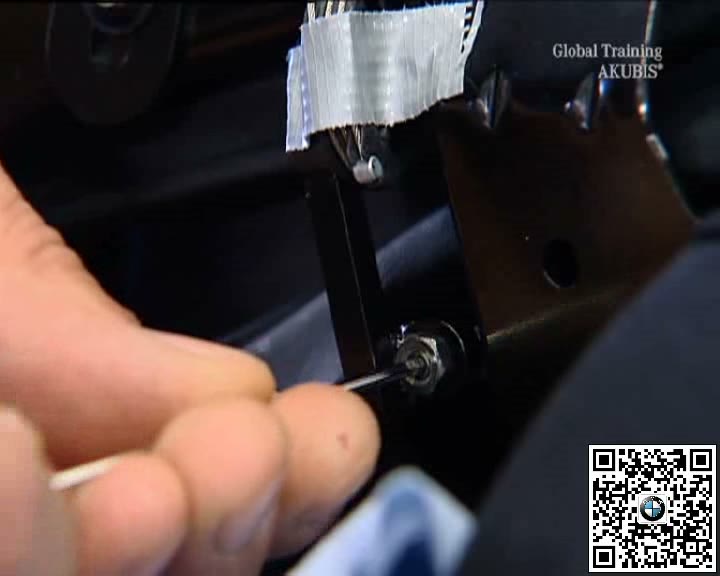

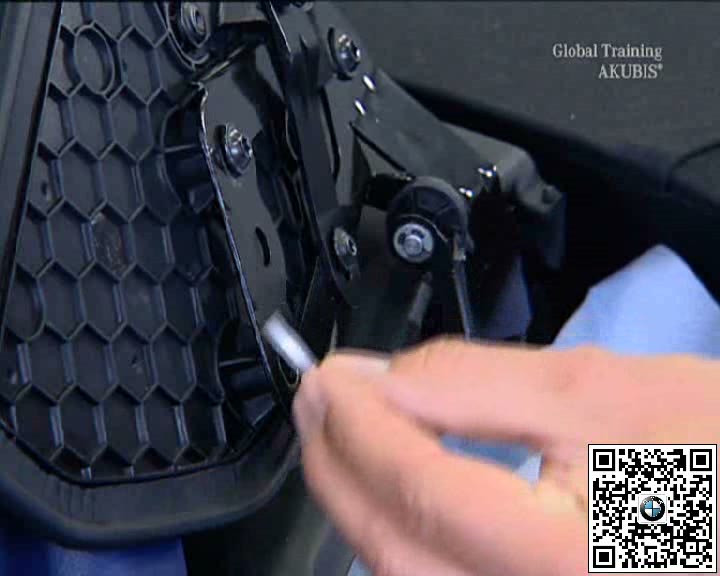

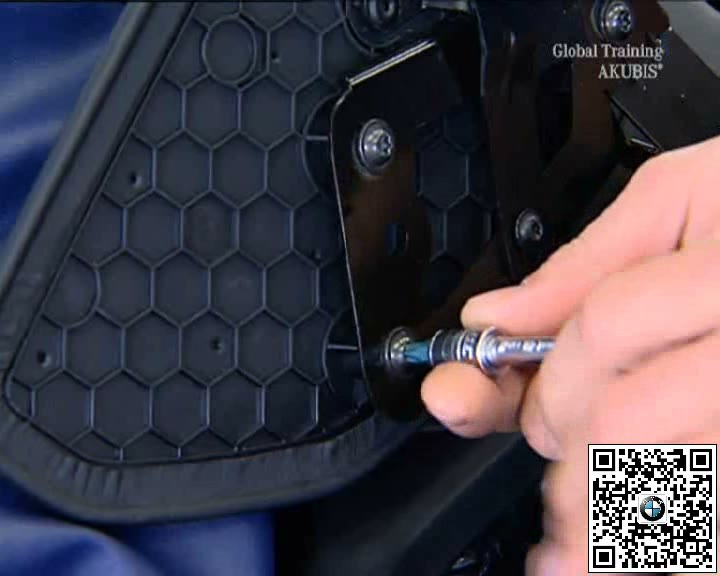

按原位置做好标记，轻微松开允许调整的固定。逐步修正护盖高度、角度和闭合接缝，每次调整后手动检查机构运动是否顺畅。

四、紧固装复并运行软顶复查

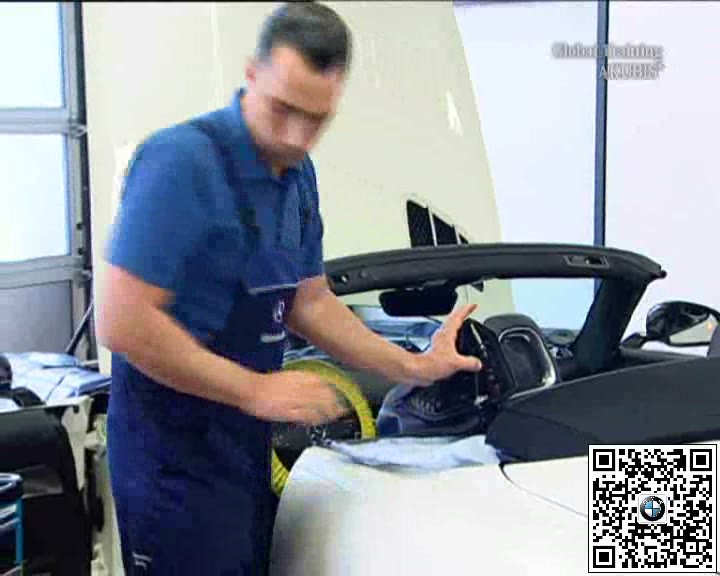

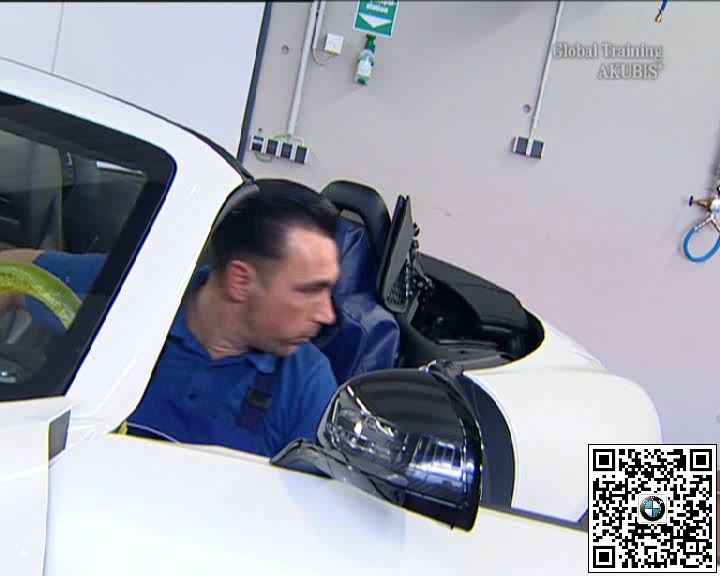

保持调整位置完成紧固，恢复全部饰板和保护件。多次运行软顶，观察护盖开启、关闭和车顶杆通过情况，确认无擦碰异响。

五、完工检查要点

• 软顶和护盖处于规定维修位置。
• 铰链、弹簧和连杆无结构损伤。

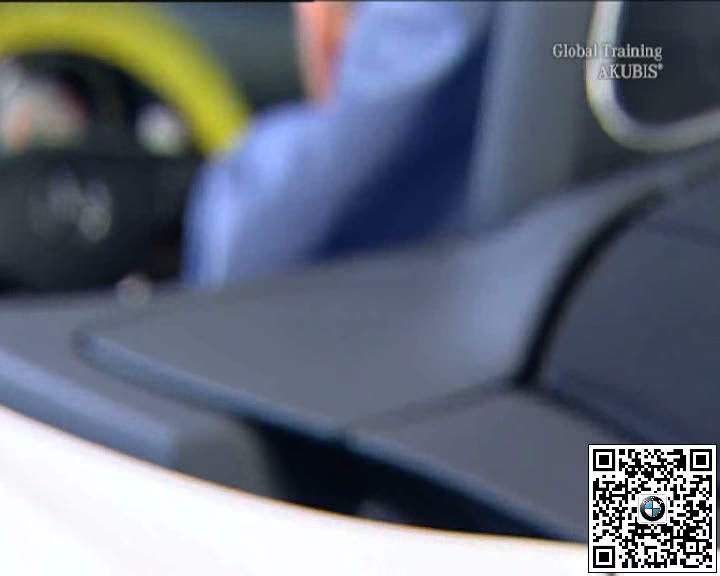

• 护盖高度、角度和闭合接缝均匀。
• 软顶多次运行后无擦碰和异响。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
