本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI80.20-P-064663，版本1 |
|---|---|
| 功能组 | 80.20 中央门锁，车内中央门锁 |
| 日期 | 2016-09-12 |
| 适用范围 | 型号 222，带 SA 代码 Z07 顶级保护 (MB-防弹车) |
一、故障现象与投诉条件
车门把手突出。
二、原通告列出的可能原因
附件
文件 描述
Tür 1.JPG 车门衬里已拆卸的车门视图
Tür 2 Seilzug.JPG 损坏的拉索视图
三、检查与补救步骤
取下前门镶板并检查拉索状态。
裹长度 233.8 mm）
提示：没有新的零件号。更改采用同样的 A 物品号。
附件
文件 描述
Tür 3 Seilzug ALT NEU.JPG 比较新/旧版本的拉索
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 222 720 07 13 拉索 1 X
操作号与损坏代码
容 时间 损坏代码 提示
部车门锁的车门拉手的
拉线/拉杆
部车门锁的车门拉手的
拉线/拉杆
WIS参考
前车门上的车门衬
里
补救

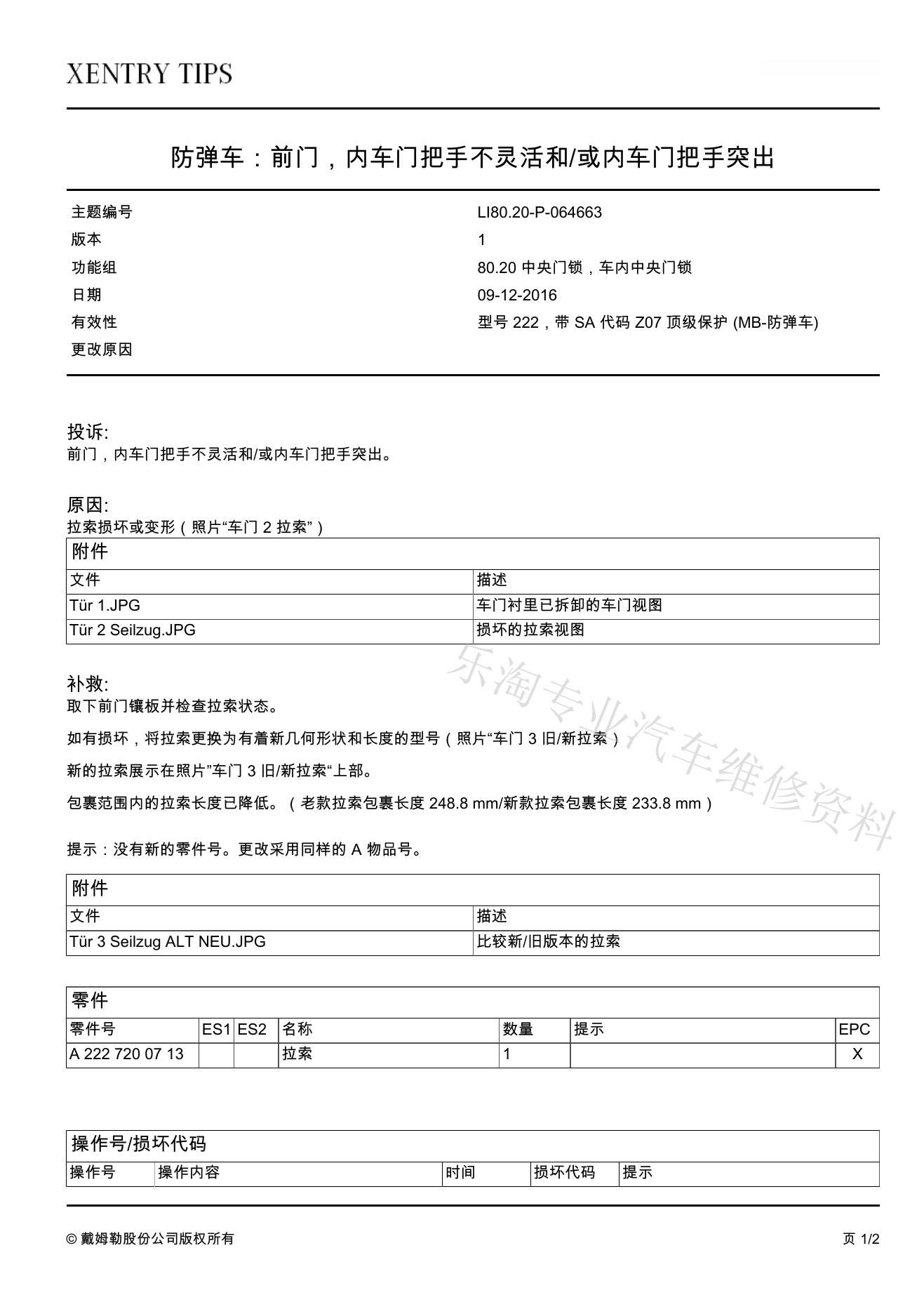

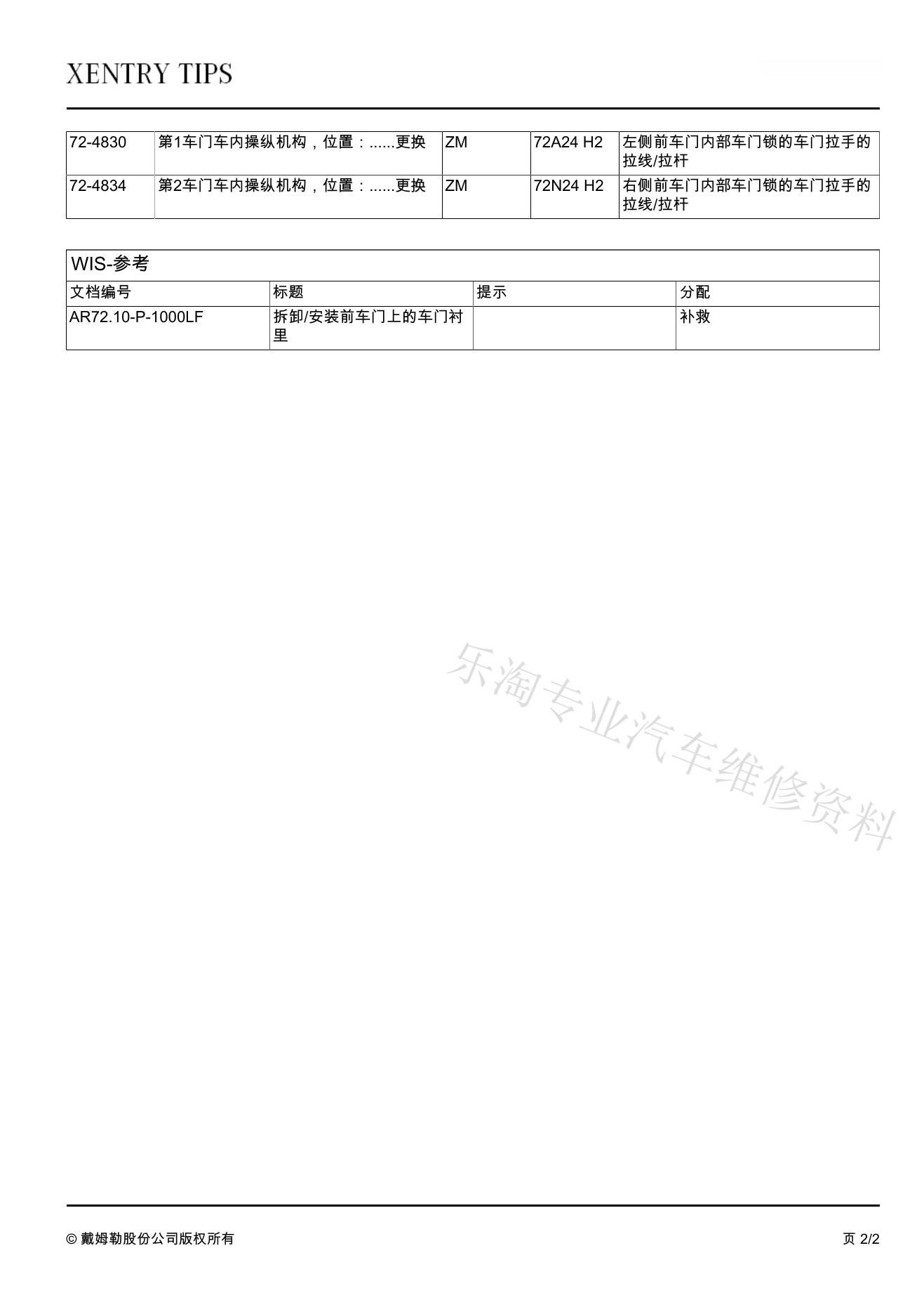

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
