一、适用范围、故障现象和资料用途
| 项目 | 整理内容 |
|---|---|

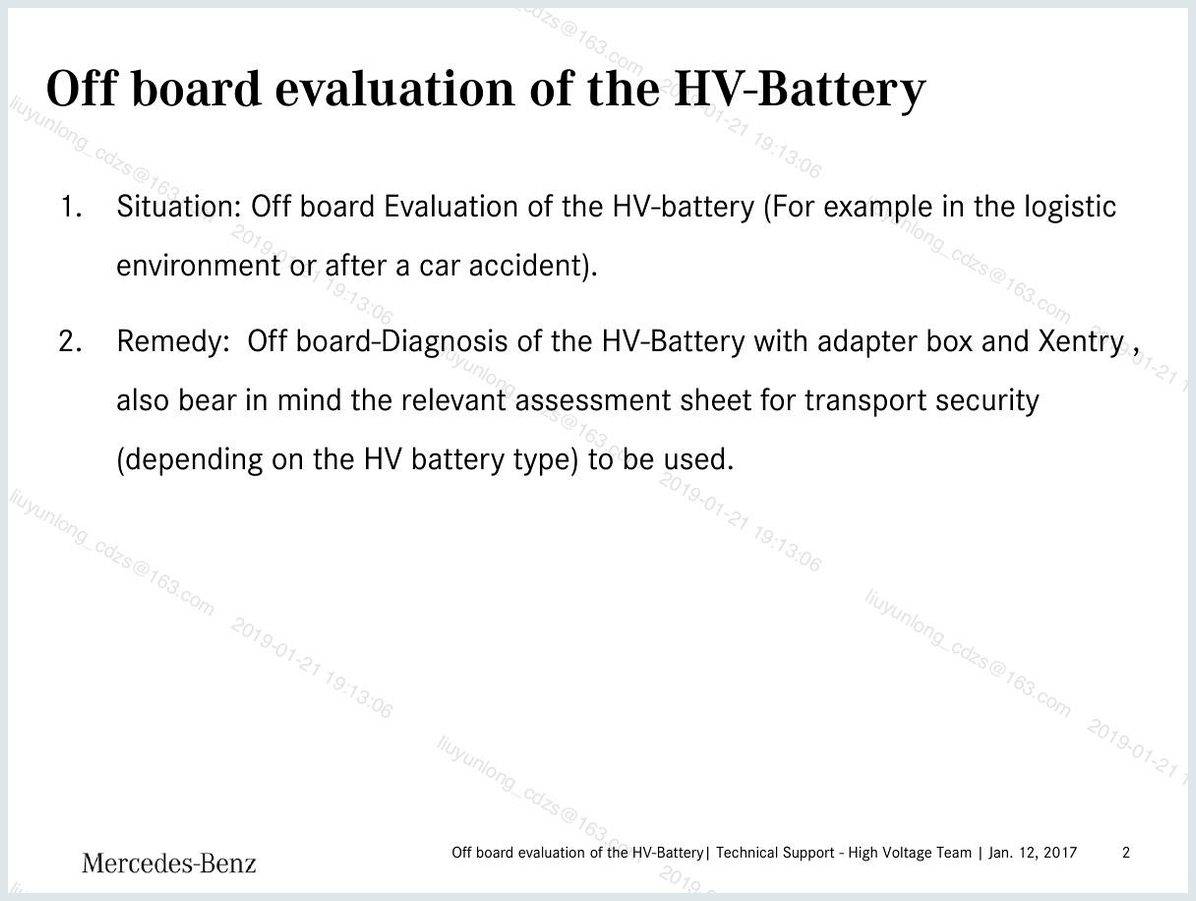

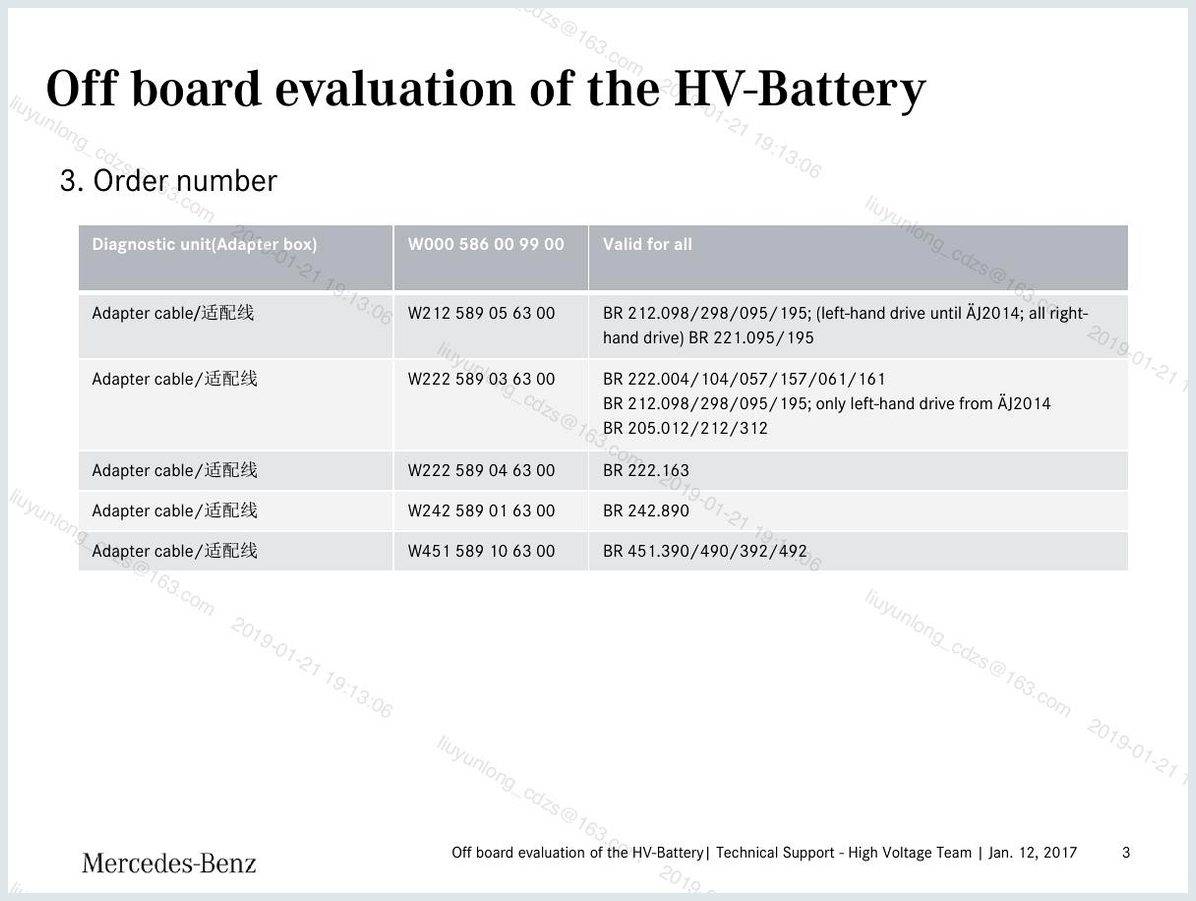

| 资料主题 | H71001 54 off board evaluation of the HV-battery |
| 适用对象 | 以原资料适用车型和系统为准 |
| 故障现象 | 用于处理相关系统检查、功能异常、作业流程或安全规范类问题。 |
| 整理重点 | 按故障现象、检查条件、诊断步骤、判断依据和维修结论重排。 |
二、检查条件和诊断步骤
- 先确认车辆型号、系统配置、作业环境和安全要求是否与资料一致。
- 涉及高压、诊断仪、专用工具或软件流程时，先完成作业前检查和安全隔离。
- 按原资料顺序执行关键步骤，遇到版本、零件号或诊断界面差异时以厂家最新资料为准。
- 完成操作后复核功能状态、故障码、实际值或客户投诉是否消除。

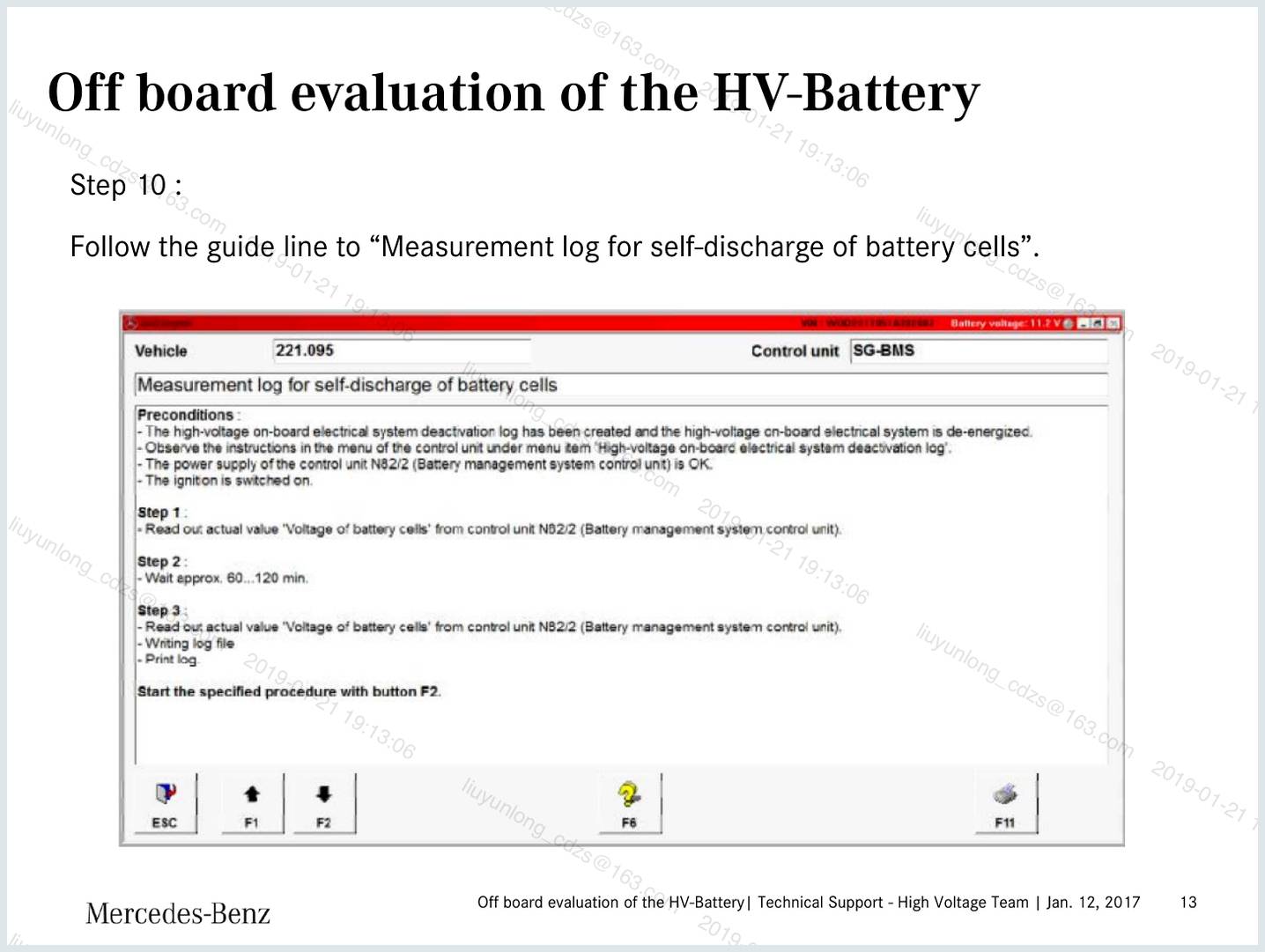

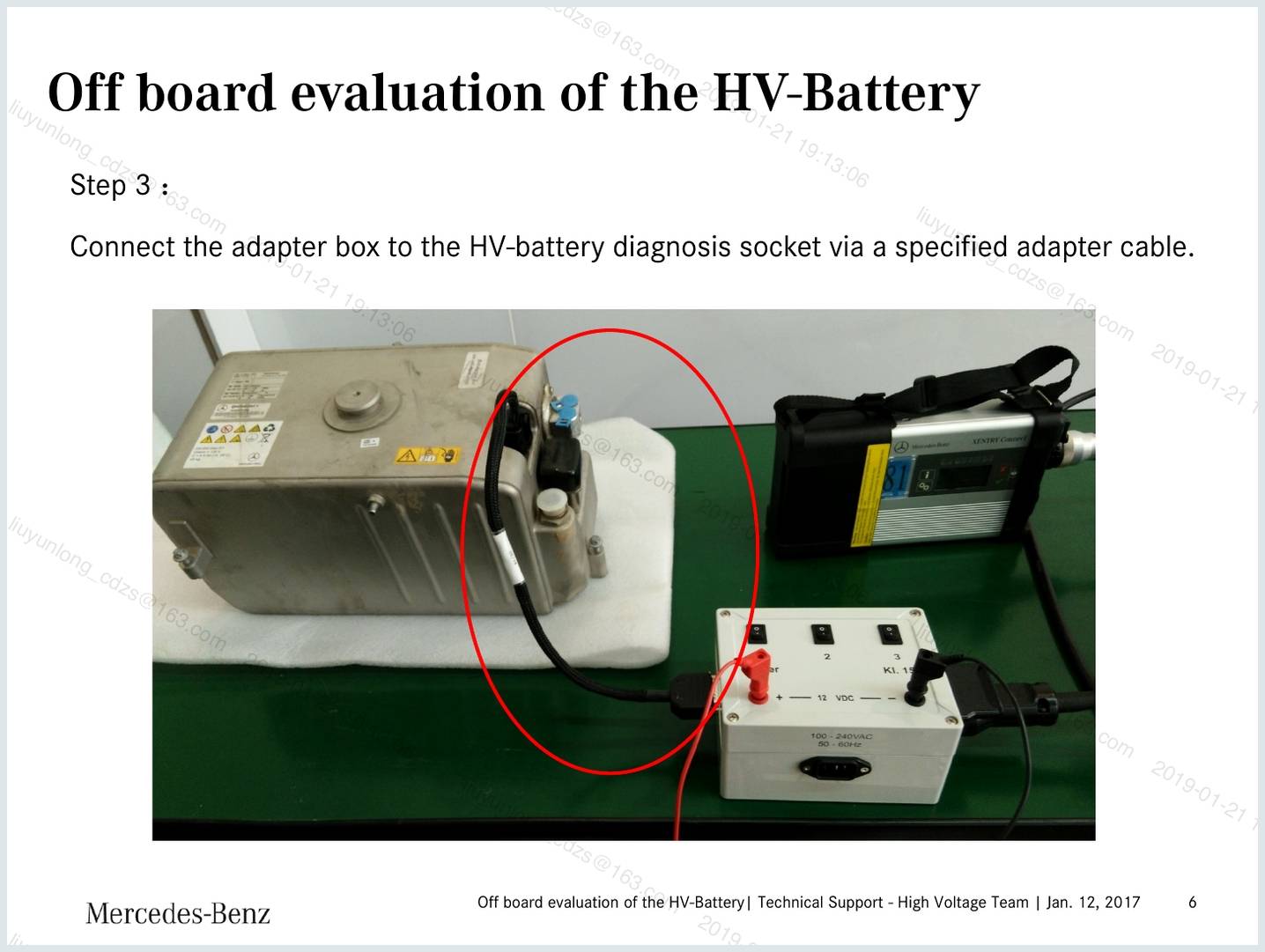

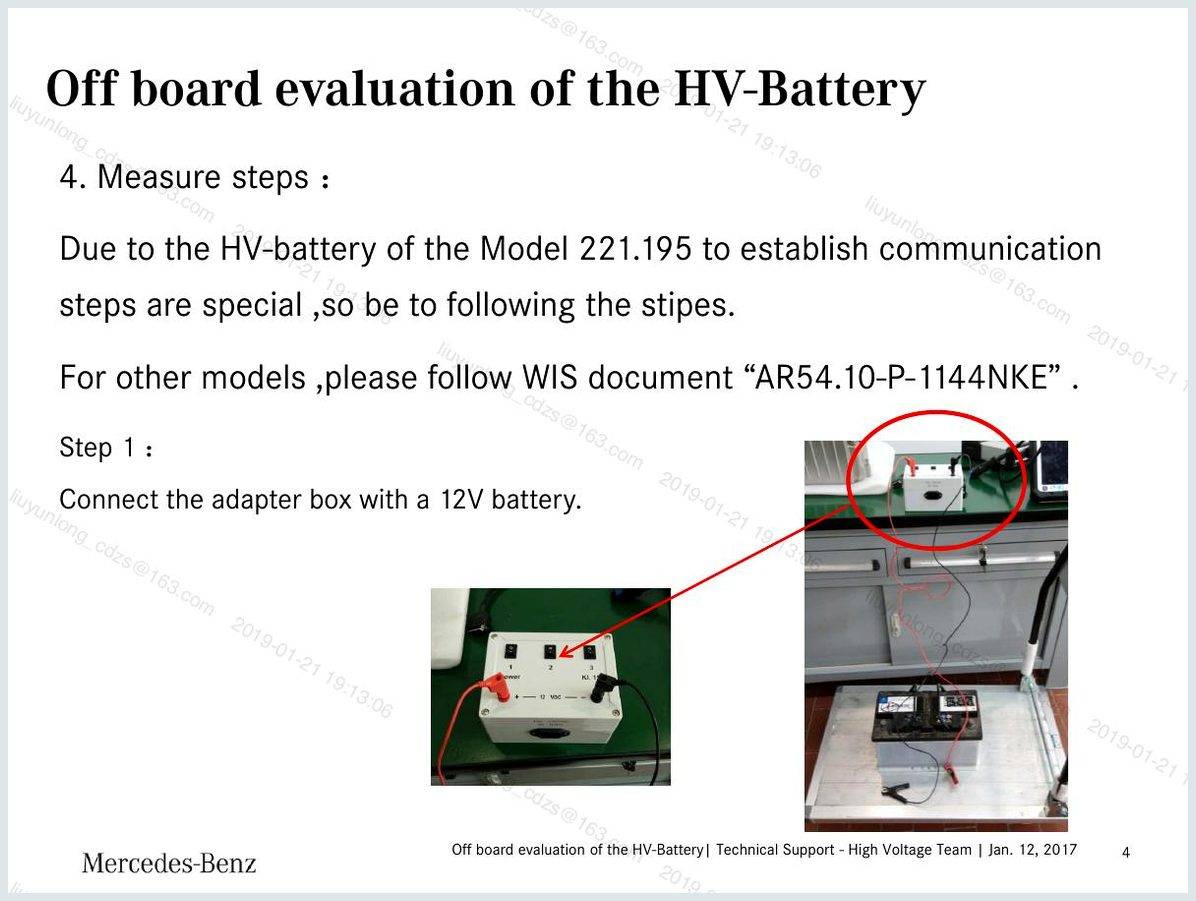

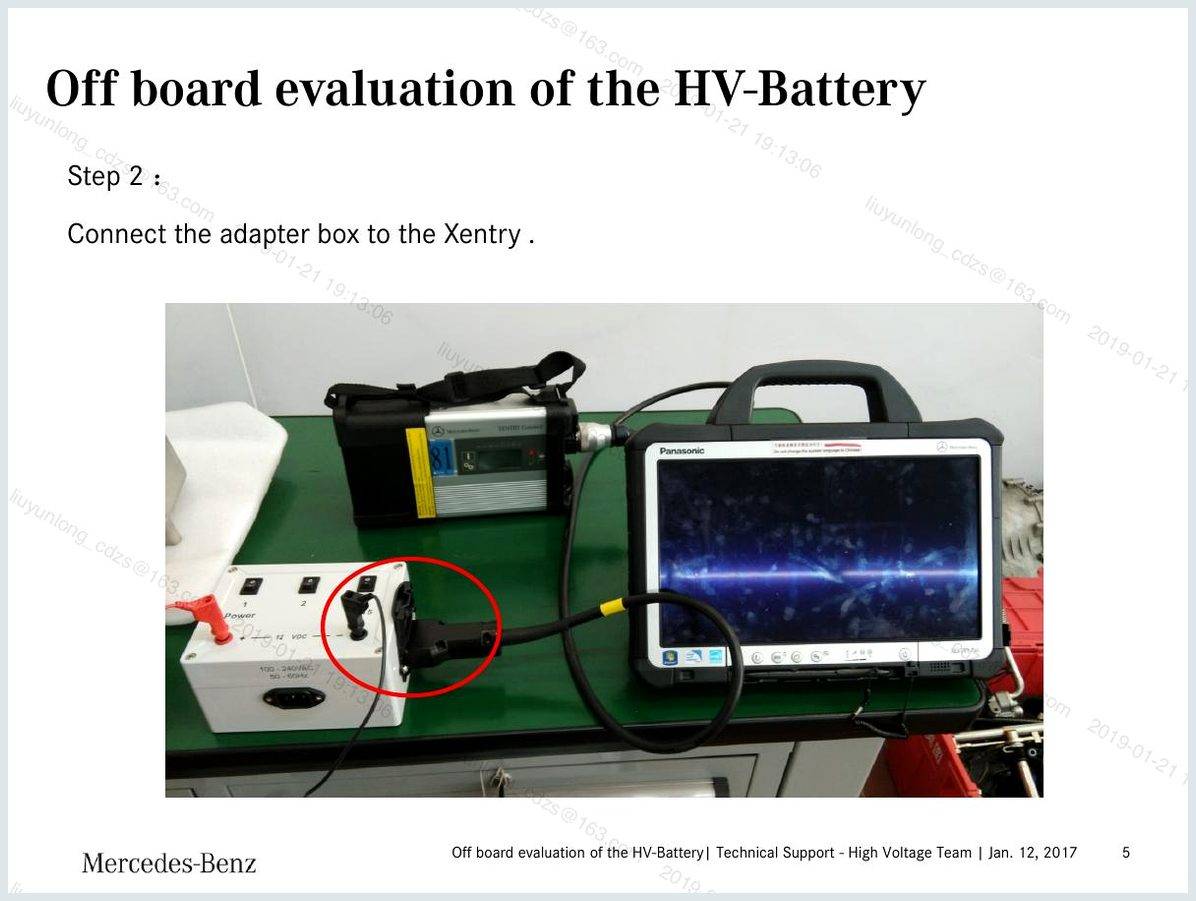

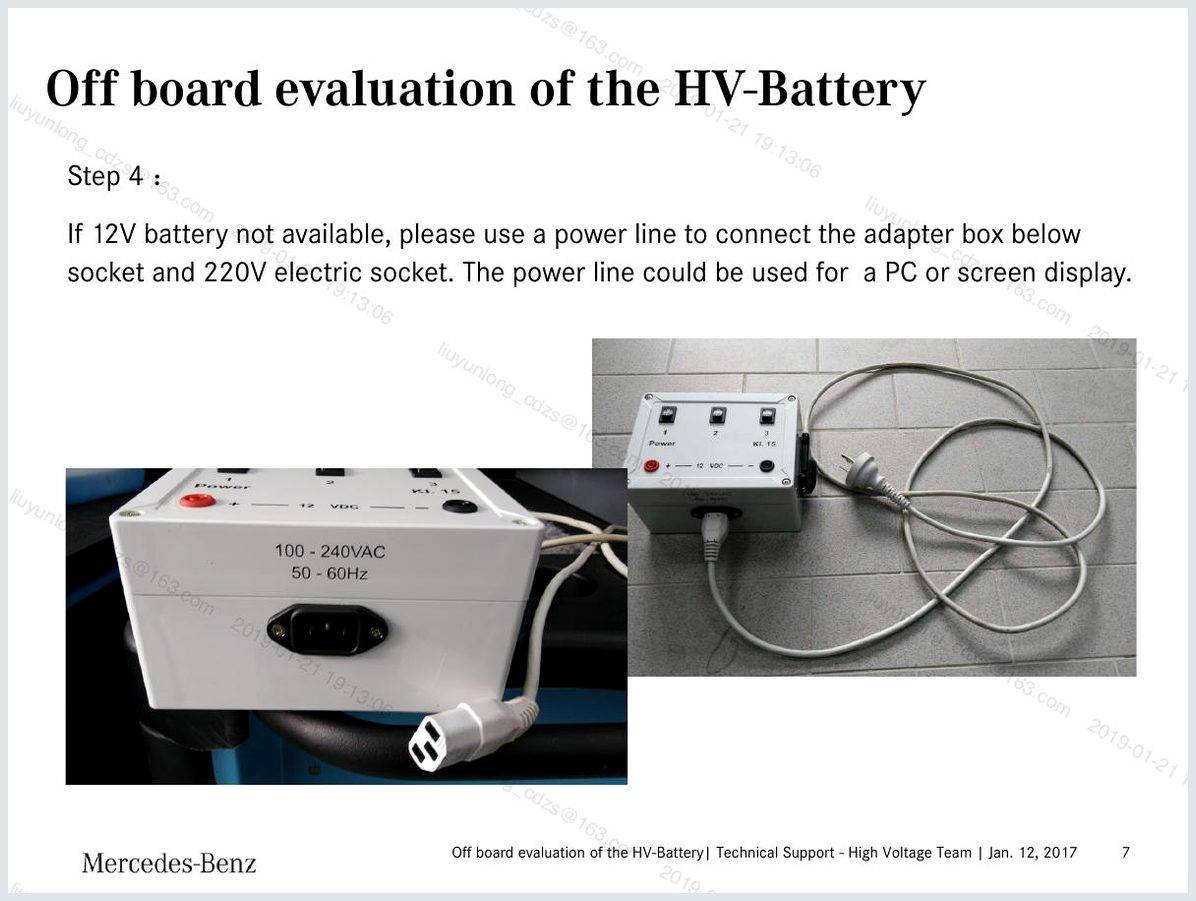

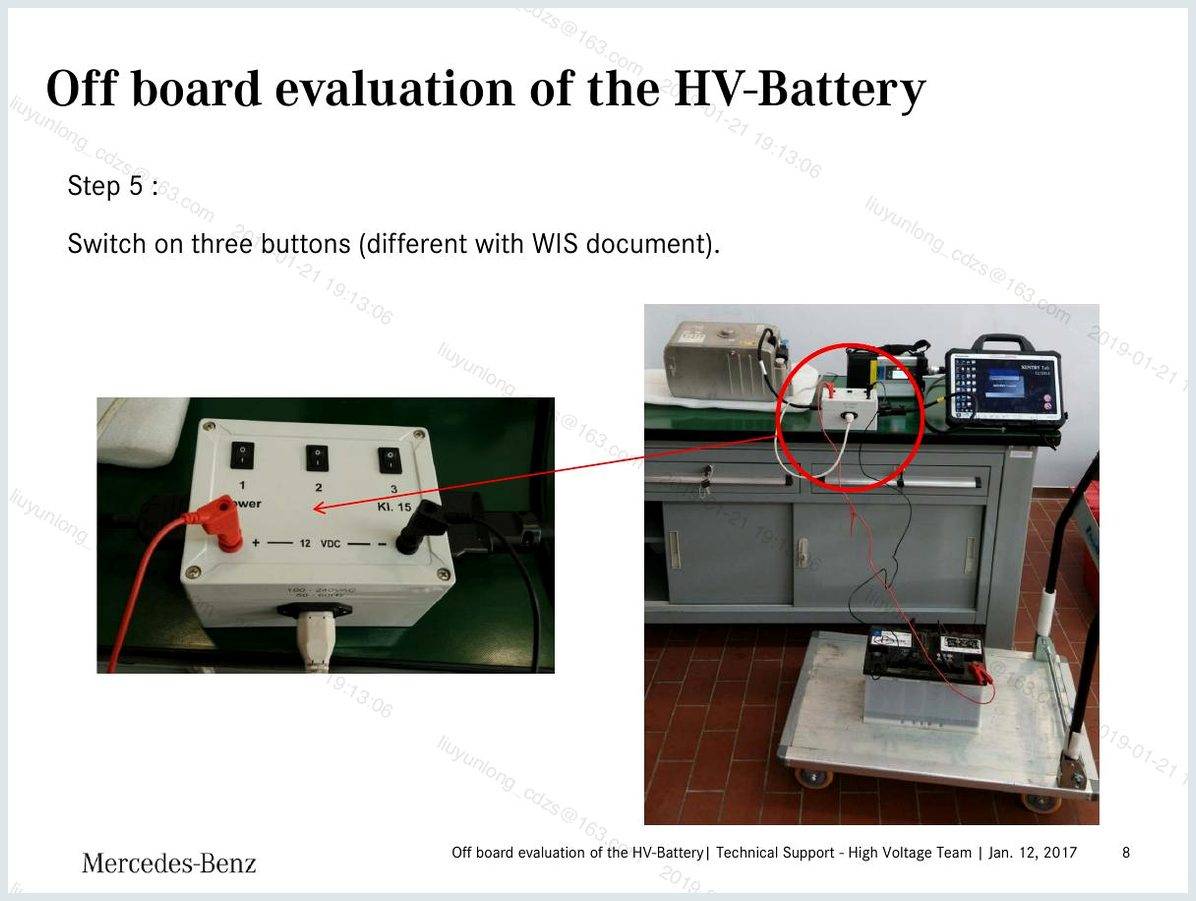

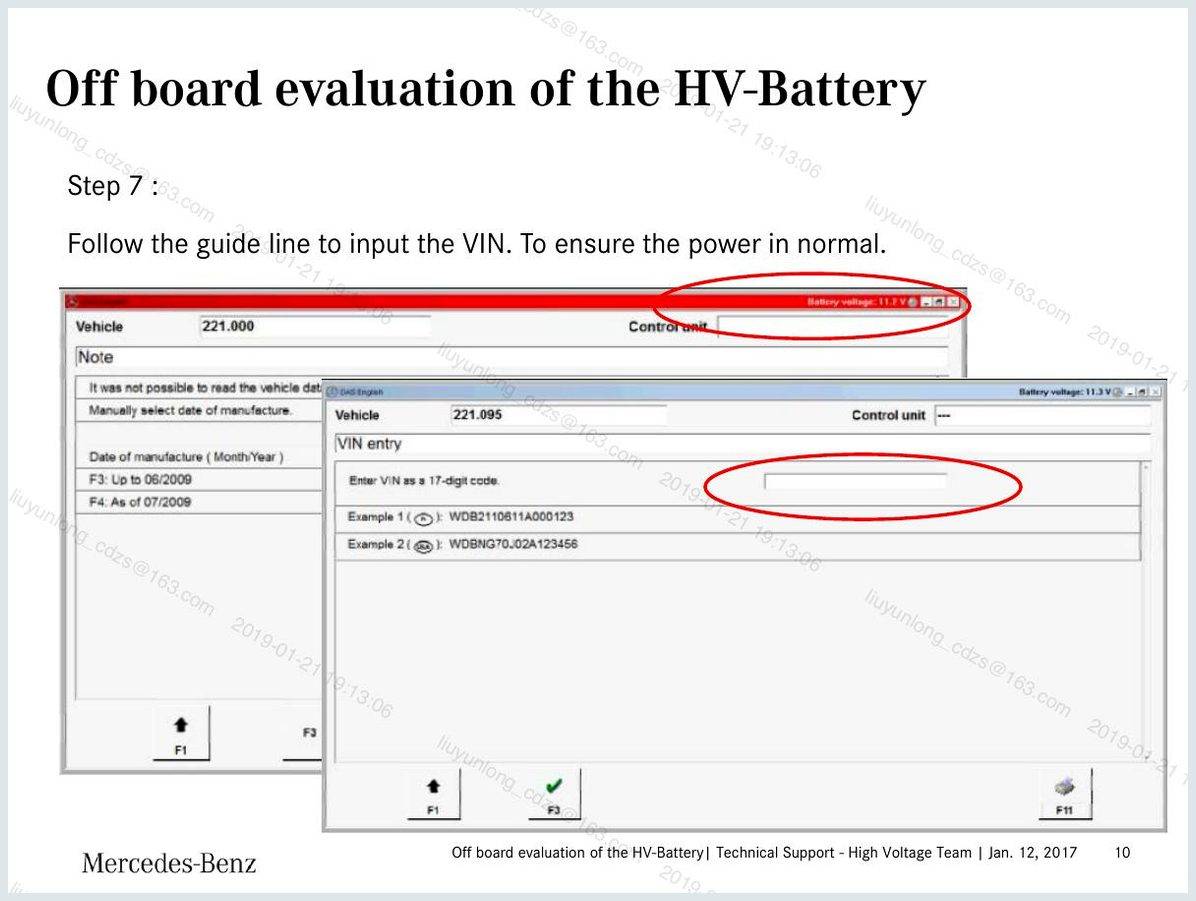

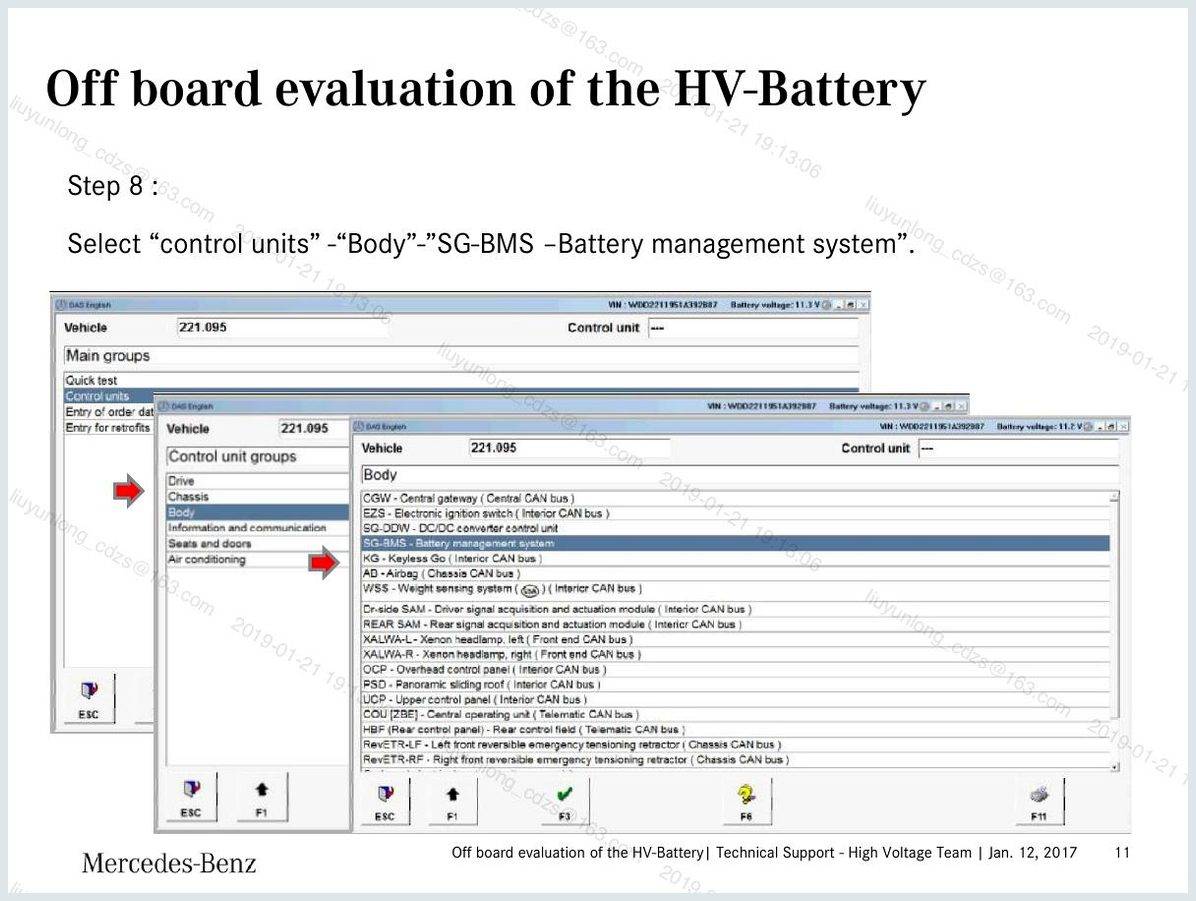

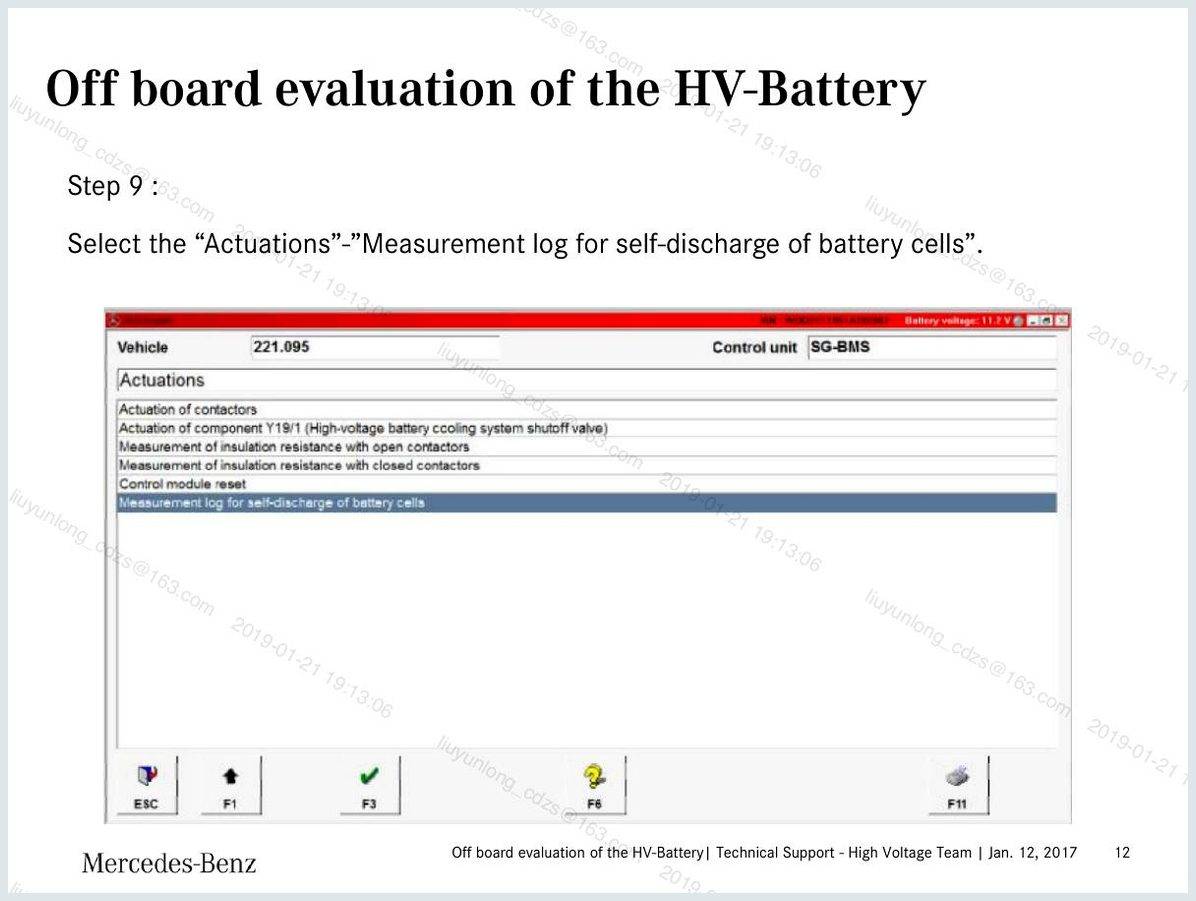

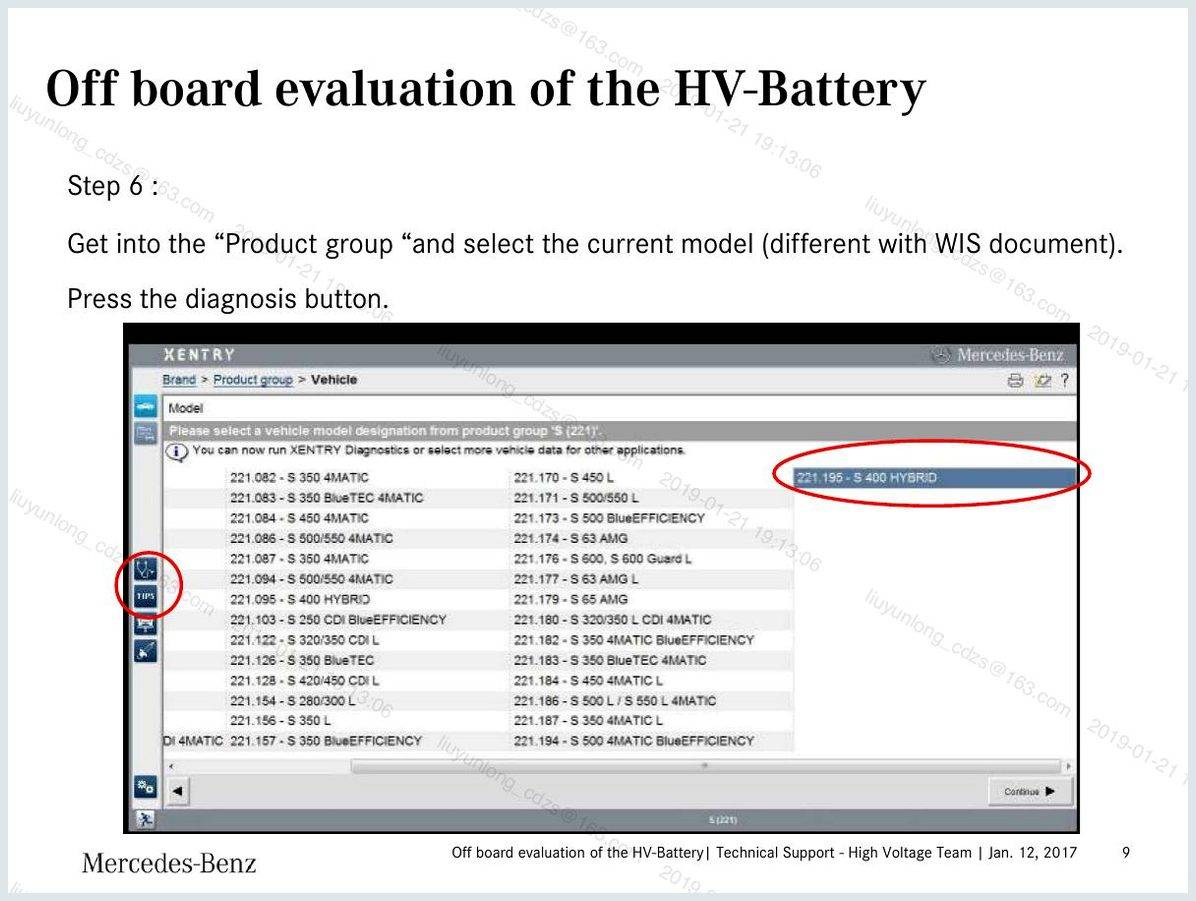

三、关键原图
四、诊断对照图
五、判断依据和维修结论
- 判断依据应来自原资料步骤、诊断仪提示、实际值、功能测试或安全规范要求。
- 涉及安全或高压系统时，维修结论必须包含作业条件、防护要求和复核结果。
- 作业完成后保留诊断记录、照片、测试结果或客户确认资料，作为维修结论依据。
原资料页参考
展开查看全部原资料页
