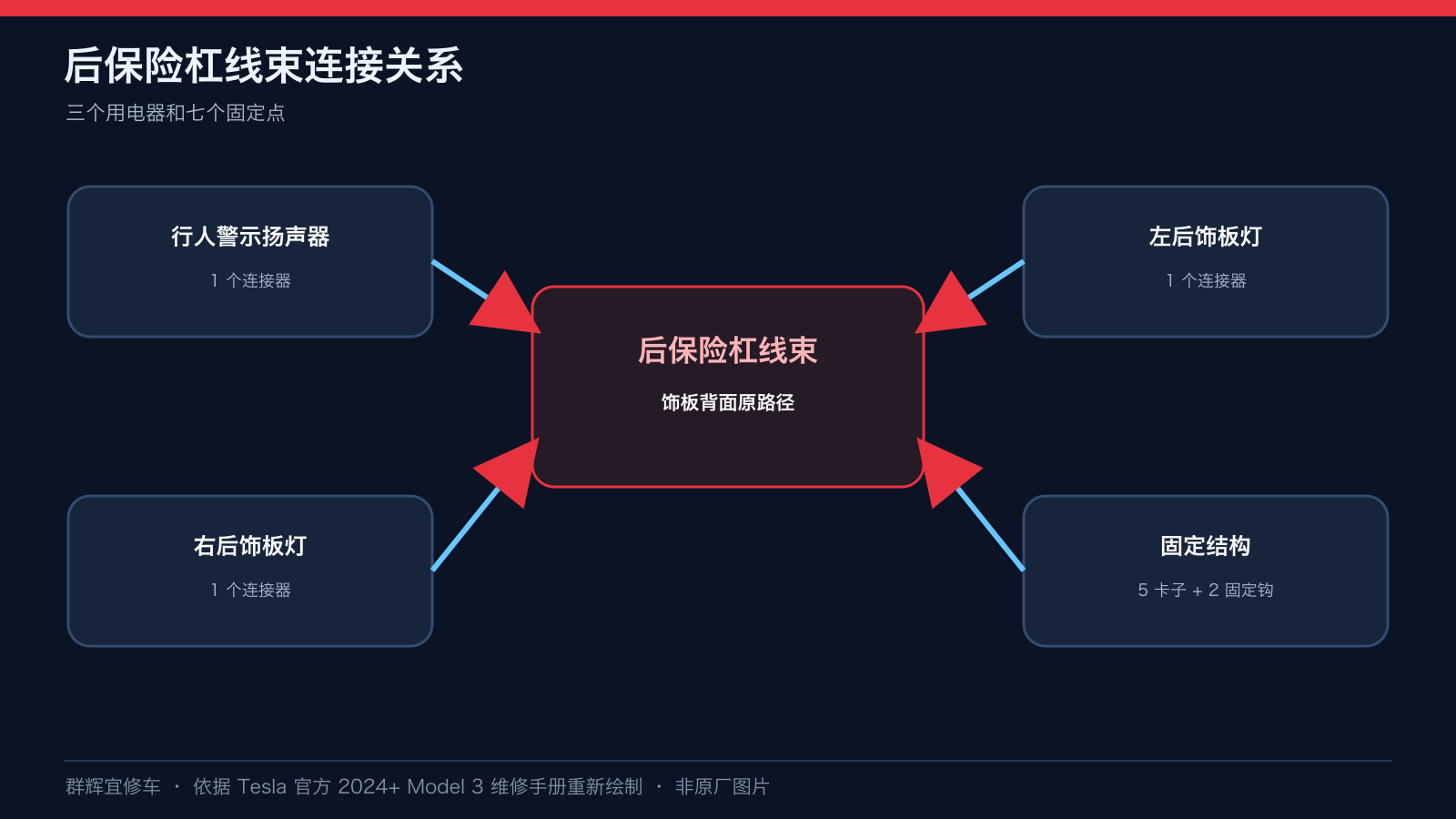

后保险杠饰板线束连接行人警示扬声器及左右后饰板灯。原厂规定其固定件为 5 个卡子和 2 个固定钩,不是 7 个同一种卡子。拆装时要分别核对三个电气连接位置和两类固定件。

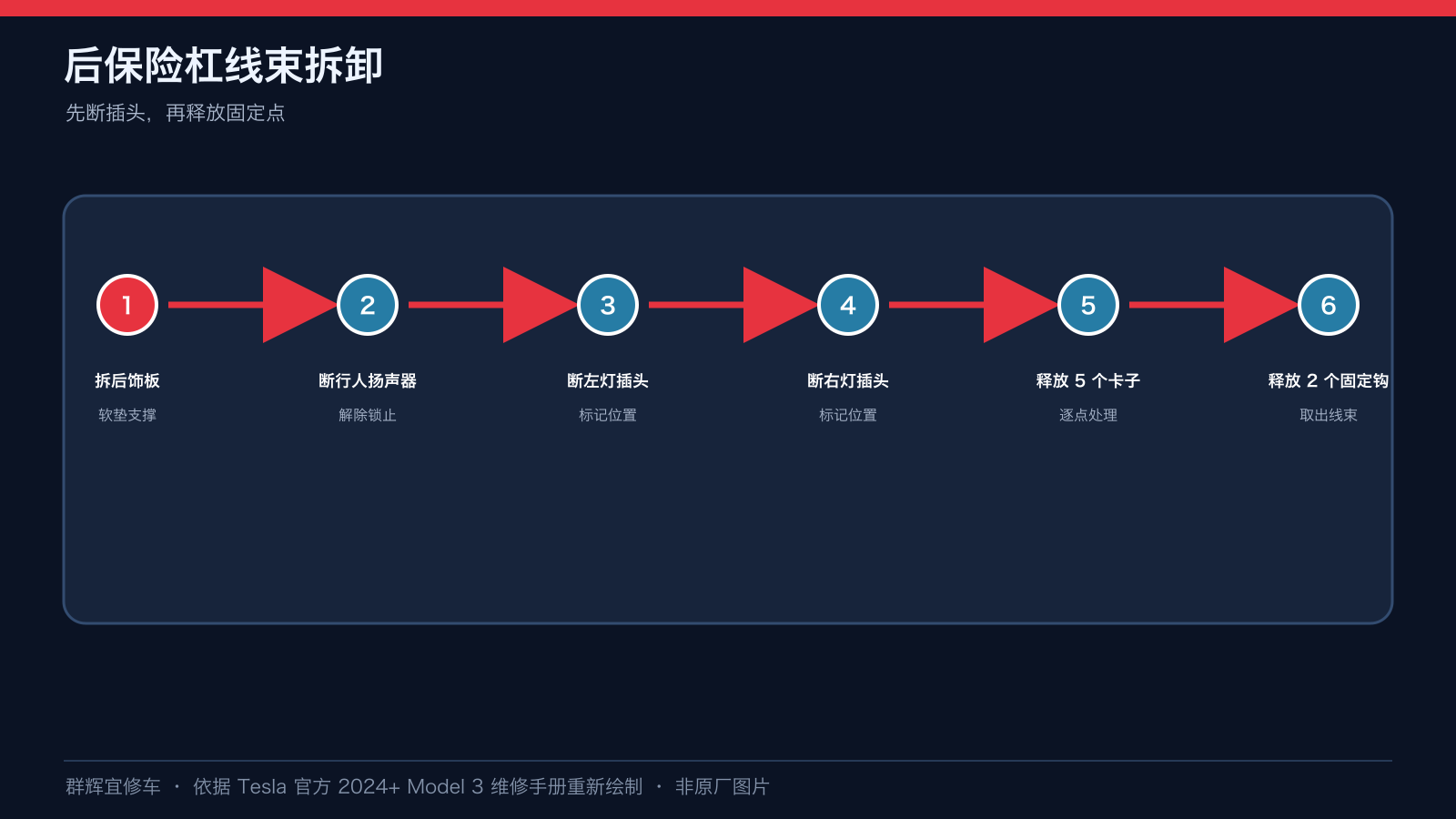

一、拆下后饰板总成
先按 原厂“保险杠饰板总成 - 后(拆卸和安装)” 拆卸后饰板。关联程序中的安全准备、车身连接及复装要求同样属于作业范围,不能只依据本文的线束步骤直接拆饰板。
二、断开扬声器和两侧灯连接器
- 将电气连接器从行人警示扬声器上断开。
- 分别断开左侧和右侧后饰板灯上的电气连接器,两侧都要处理。

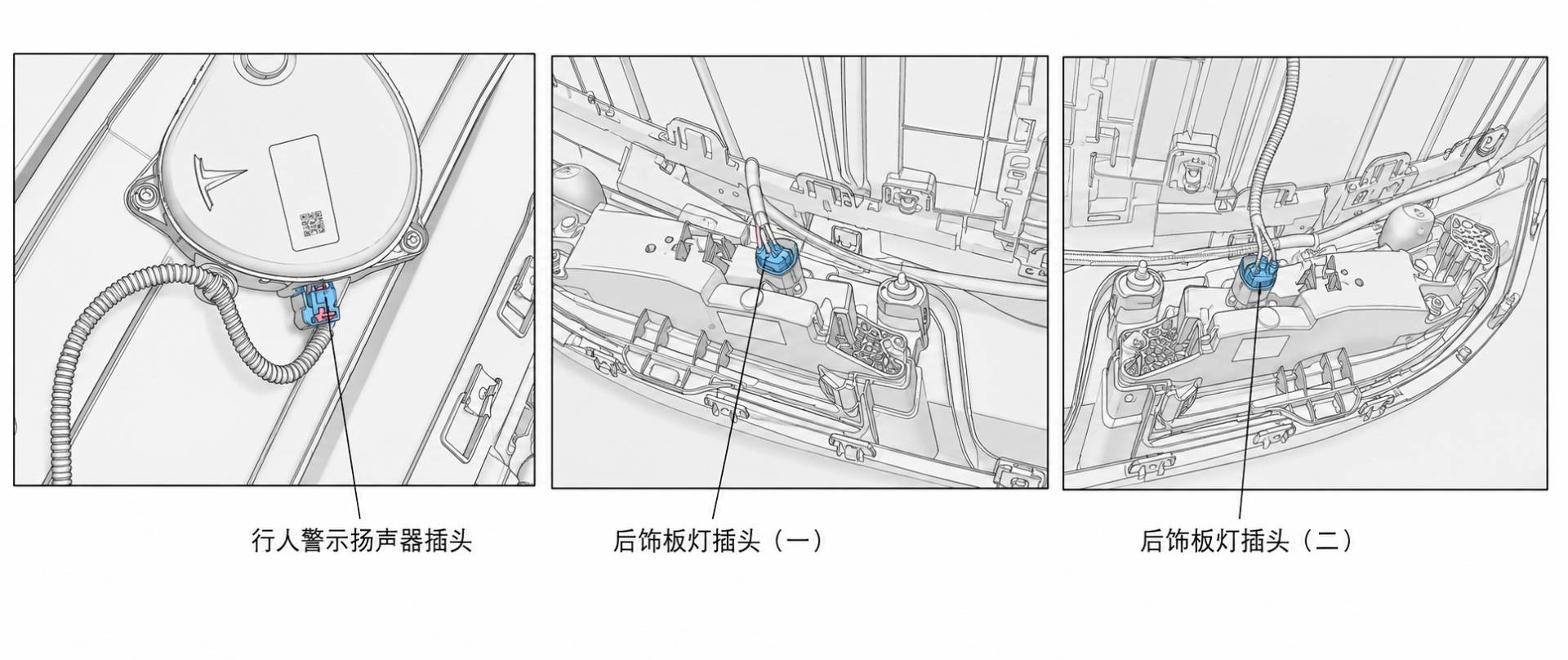

三幅局部图用于辨认插头所在位置。后饰板灯(一)、(二)表示两个独立视角,不应凭画面左右替代车辆左右判断。图中引线不是拔出方向,插头外观也不能用于推断针脚功能。
三、释放固定点并取出线束

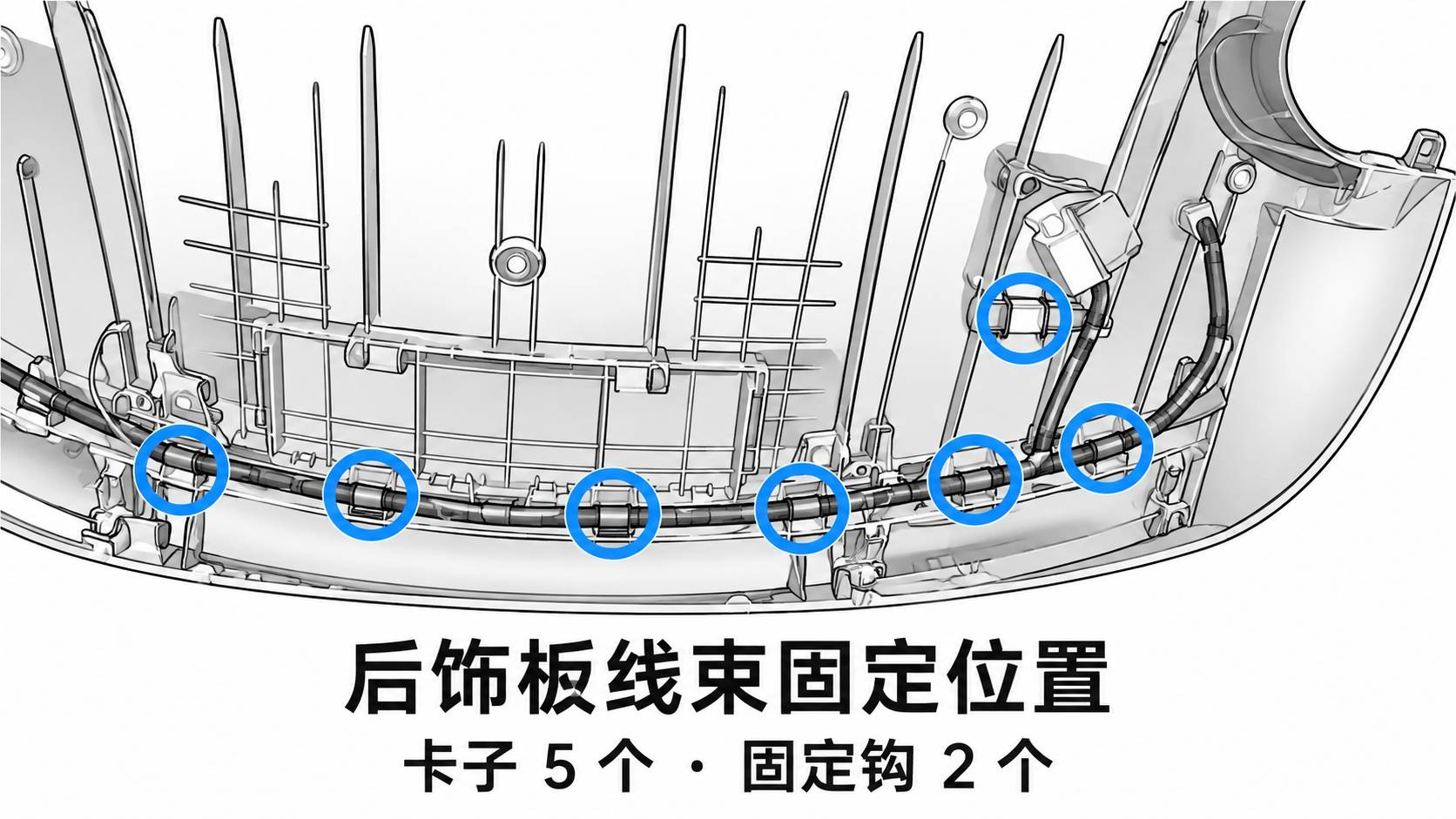

拆卸固定线束的 5 个卡子和 2 个固定钩,然后拆下后饰板线束。图中七个圈对应原厂照片中的固定位置,便于逐点查漏。

原厂该照片分辨率有限,本文只重绘可辨认的位置关系,没有将每个圈擅自标成“卡子”或“固定钩”。具体类型与解脱方式应结合实车和原厂资料确认;不能把所有位置都按同一种卡子强行撬开。图示不是零件细部结构图或尺寸图。

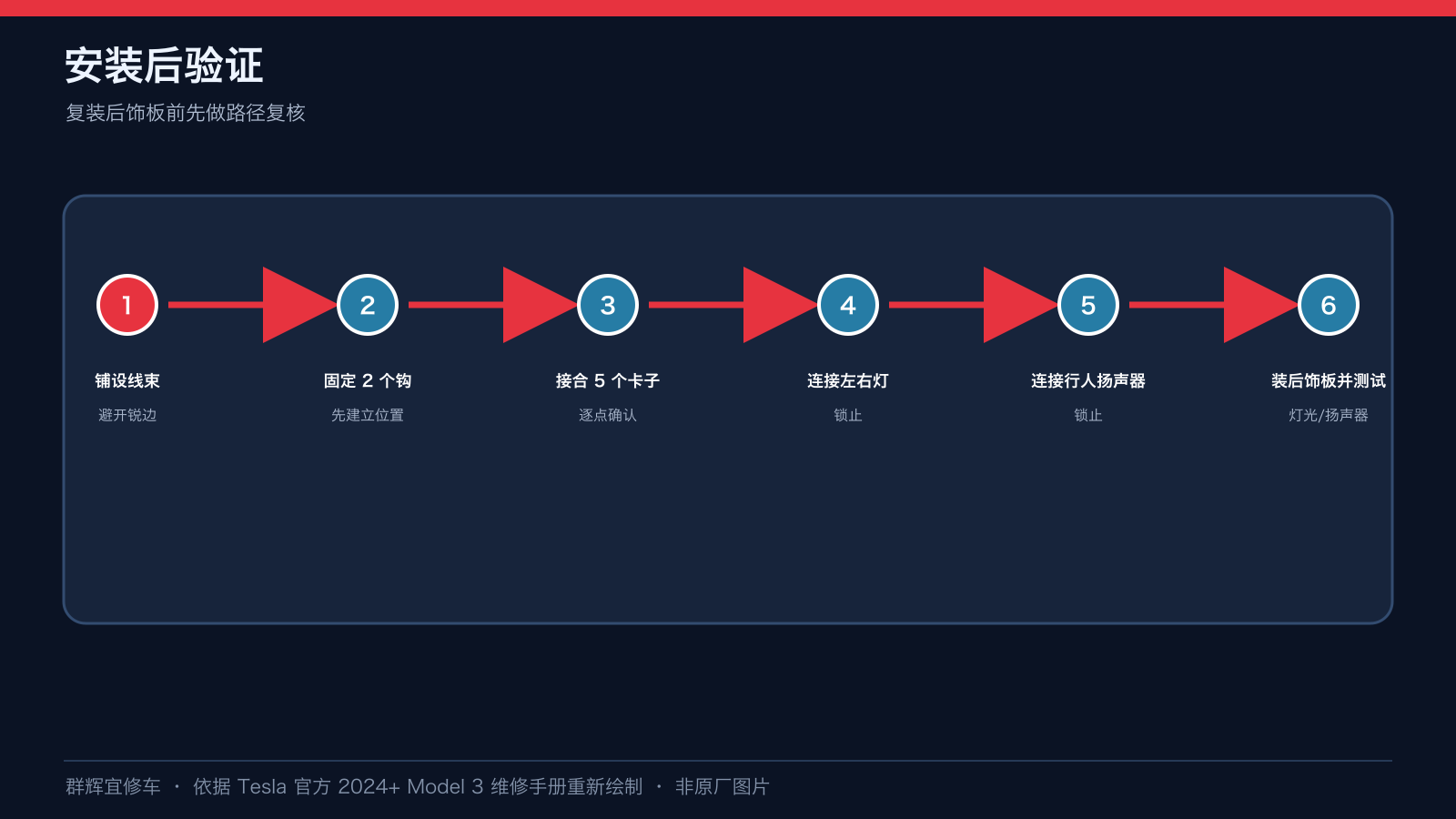

四、复装顺序
- 安装后饰板线束,按原厂图和实车核对布线路径。

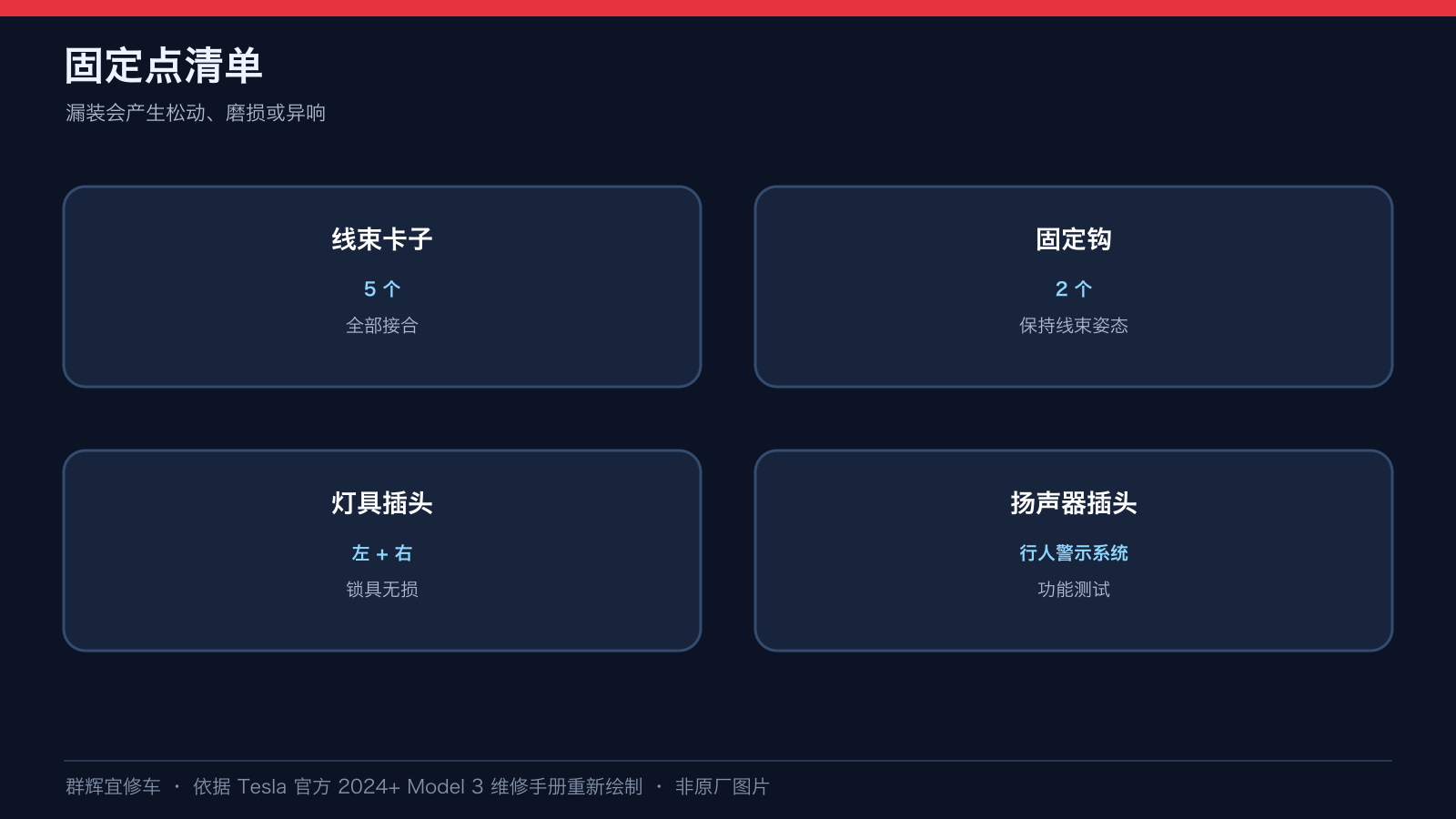

- 恢复 5 个卡子和 2 个固定钩,分别核对数量和就位情况。
- 分别连接左、右后饰板灯上的电气连接器。
- 将电气连接器连接到行人警示扬声器。
- 按后饰板总成关联程序安装后饰板,完成该程序规定的复装要求。
五、交车前的防漏检查
教学复核建议:检查线束护套、连接器锁止及固定点,确认复装中没有夹压、拉紧或遗漏连接;再按对应程序核对灯光及行人警示系统功能。本页原厂线束程序没有规定专用功能测试命令、测试数值或卡子扭矩,不把上述建议写成原厂新增工序,也不自行编造参数。
资料来源与适用说明
来源:Tesla 官方 2024+ Model 3 维修手册:线束总成 - 后保险杠饰板(拆卸和更换)。两组配图为参考原厂图片的教学重绘,非原厂原图。施工前核对车辆配置及最新程序,并遵守人员防护和人体工程学要求。原厂视频仅为补充,不能替代全部书面步骤;本文依据书面步骤与插图整理,不从未核验视频补充动作。
