2024+ 特斯拉 Model 3 前保险杠线束更换：9个卡子、行人扬声器与前摄像头插头

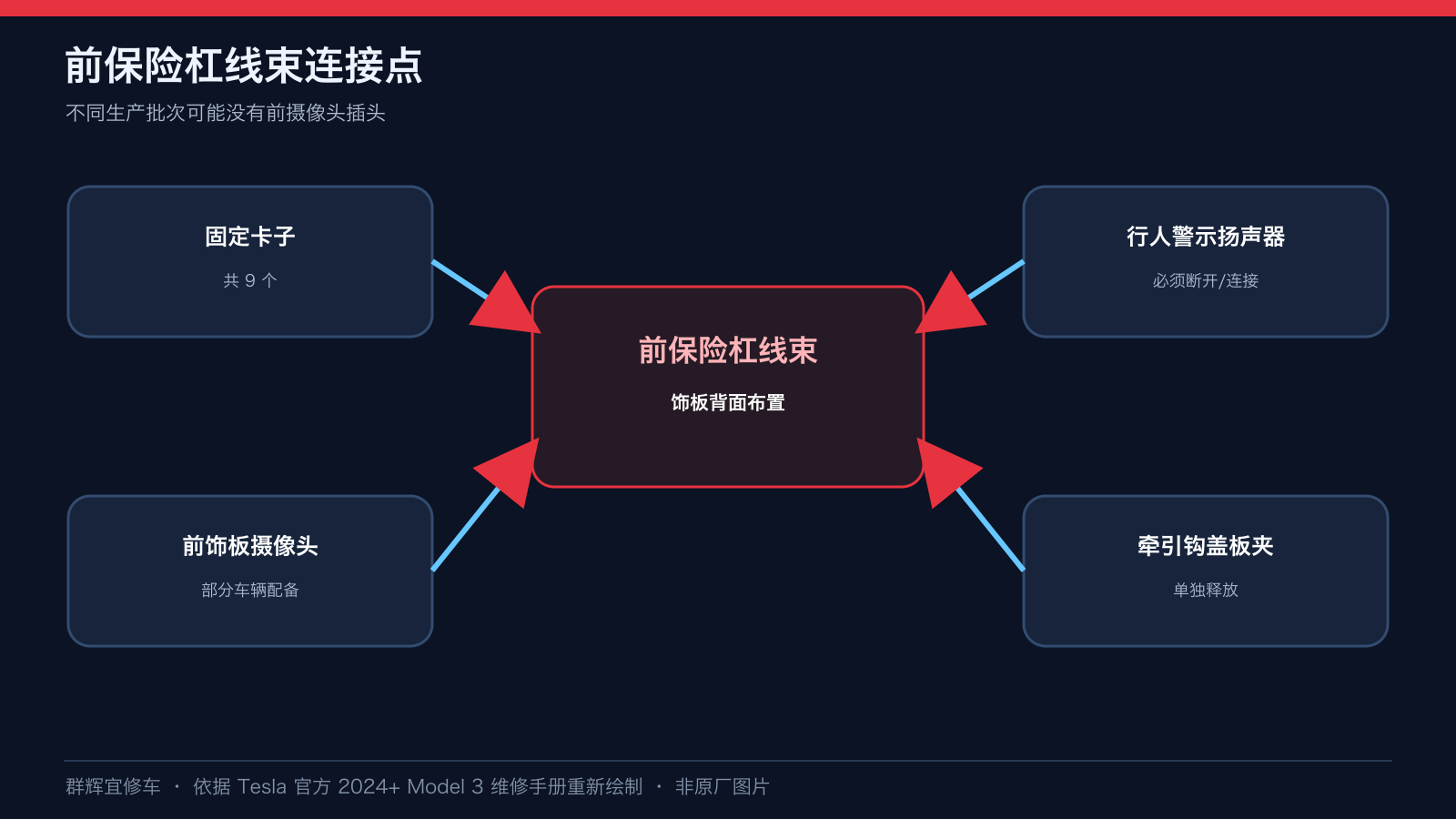

前保险杠饰板线束的拆装，需要分别处理牵引钩盖板线束夹、前饰板摄像头连接器（如配备）、行人警示扬声器连接器，以及沿饰板布置的 9 个固定卡子。盖板处的夹子在原厂步骤中单独列出，不能在复装完 9 个卡子后漏掉。

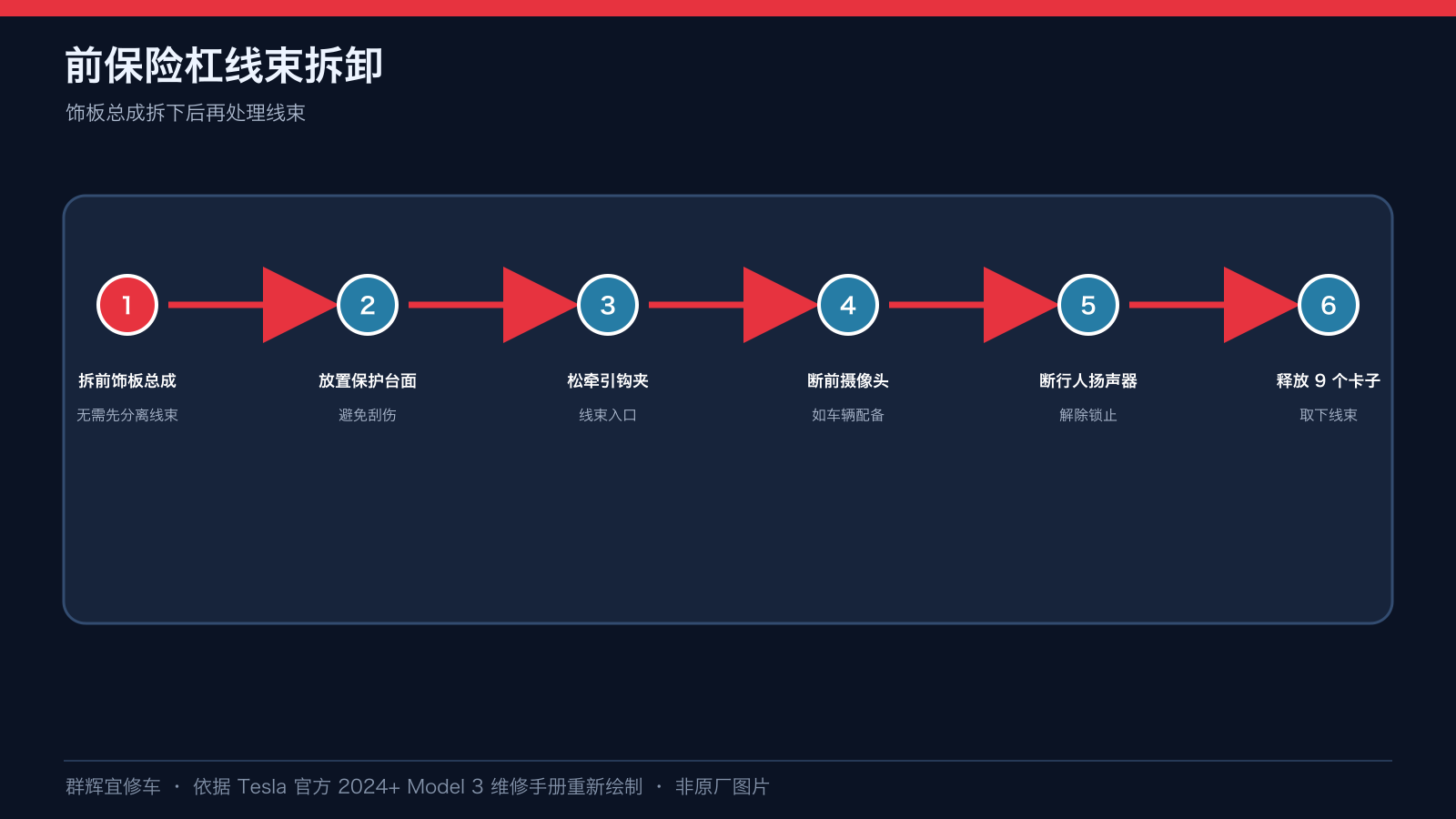

一、先拆前饰板总成，区分前置操作

先按 原厂“饰板 - 前保险杠（拆卸和更换）” 拆下前保险杠饰板总成。该关联程序中的安全准备、连接器处理、紧固件及复装要求须完整执行，本文不将这些要求省略为可直接拔线束。

原厂在这一前置步骤注明：无需预先把前饰板线束、裙板和格栅从前饰板总成上拆下。这不表示本次更换线束也不需要拆线束，而是先取下饰板总成，再进行下面的线束拆卸。

二、依次解除盖板夹与电气连接

1. 松开将前饰板线束固定到牵引钩盖板的夹子。

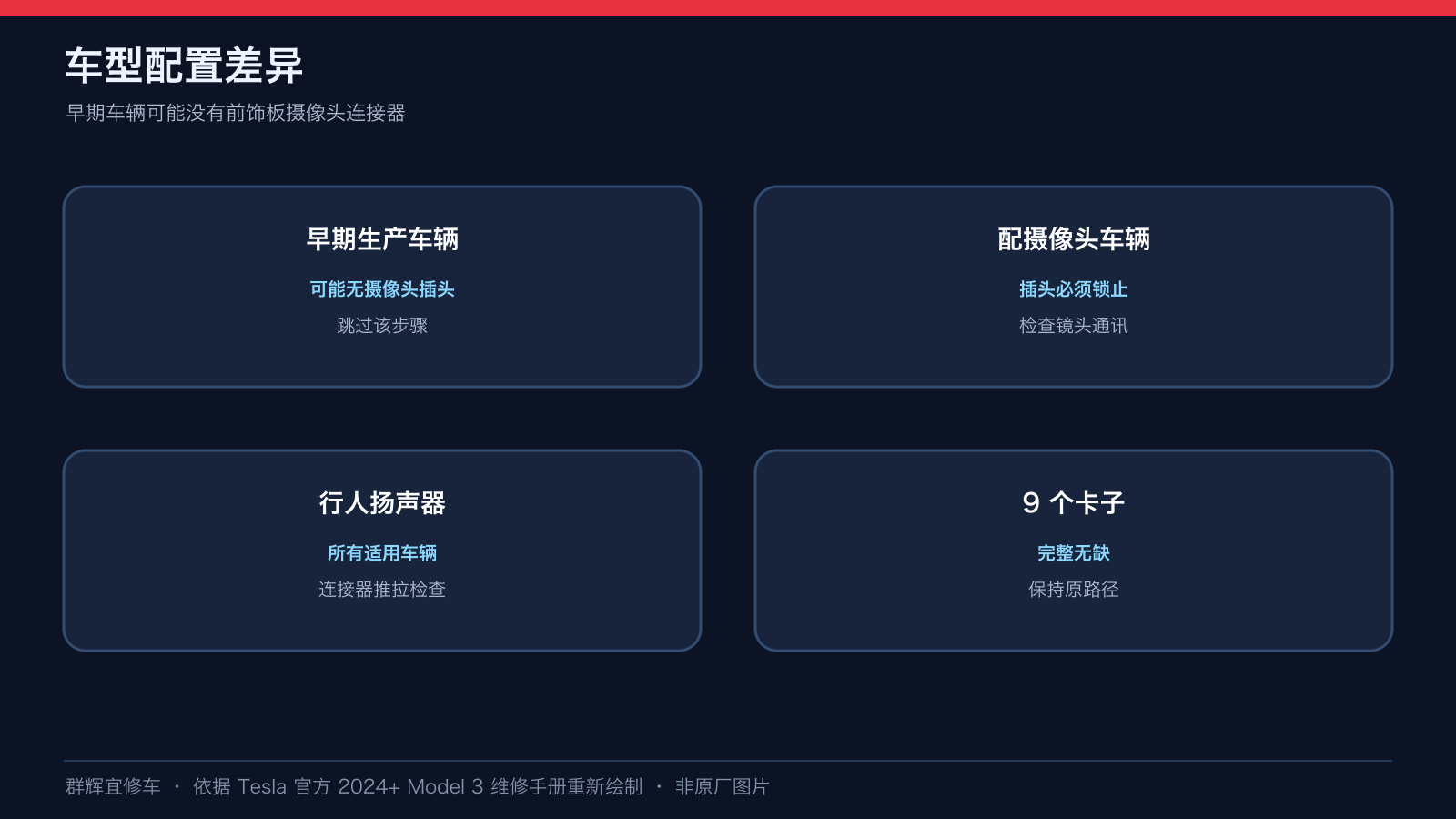

2. 断开前饰板摄像头电气连接器。早期生产车辆可能没有此连接器；实车没有时，按原厂说明跳过，不应寻找或加装不存在的接头。
3. 从行人警示扬声器上断开电气连接器。

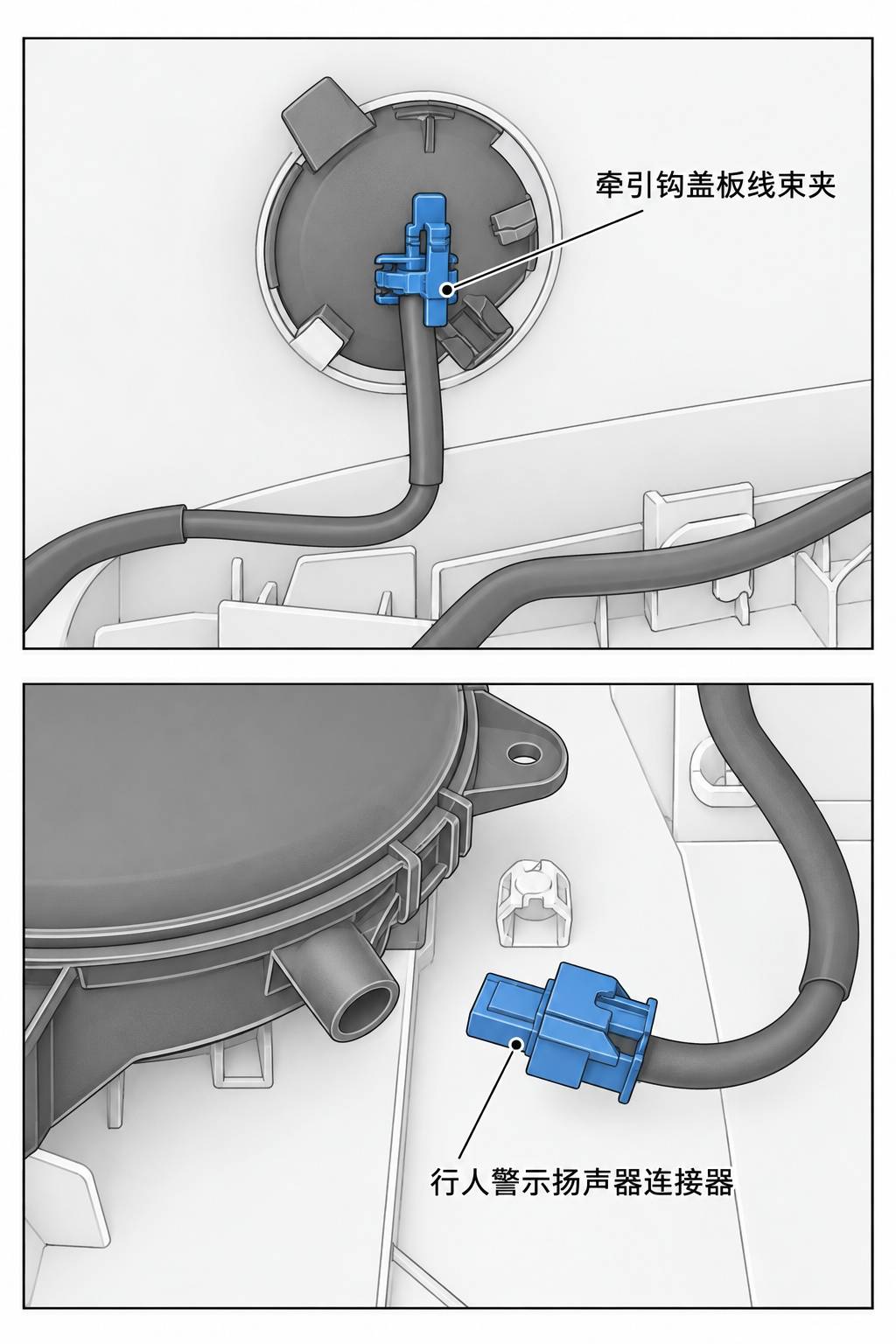

上图是两个局部示意，不是同一连续视角，不能用其画面左右推定车辆左右。圆形牵引钩盖板背面的线束夹与扬声器电气插头是不同部件；不能将线束夹当成插头解锁机构。

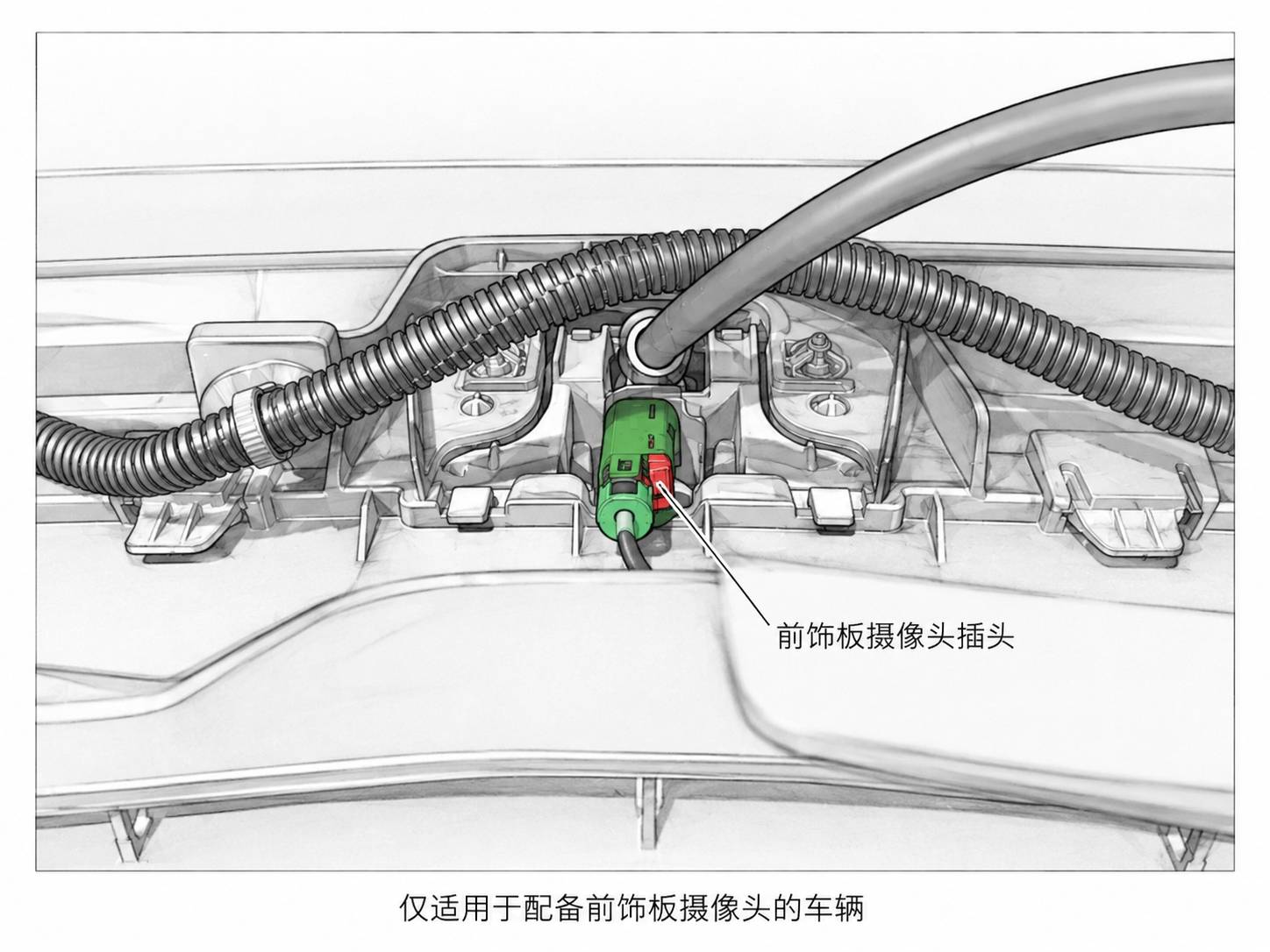

摄像头图只帮助识别连接器位置，不给出端子编号、针脚定义或锁扣操作方向。先核对实车配置和接头结构，不根据颜色猜测电气功能。

三、释放 9 个卡子并取下线束

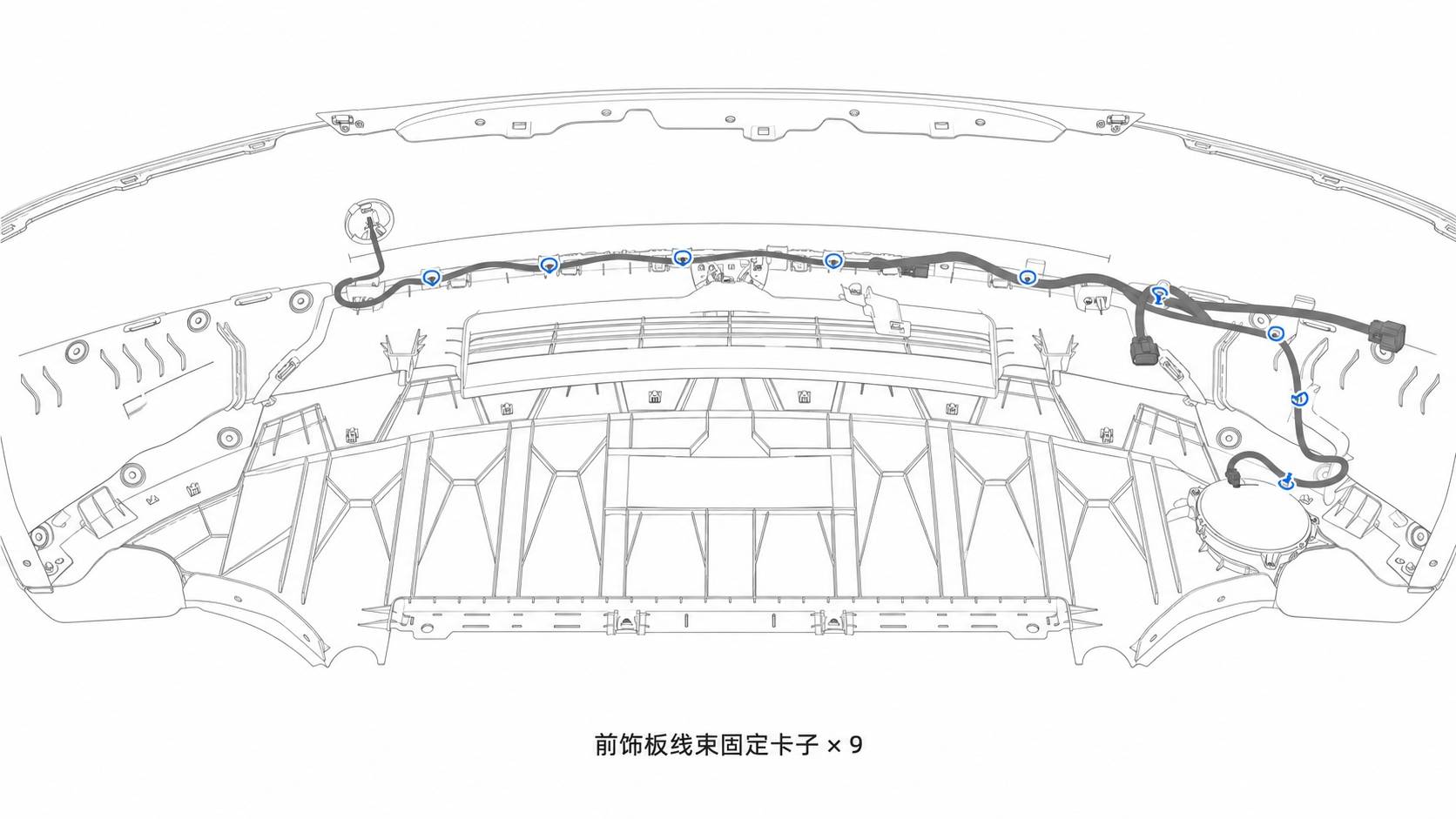

使用卡子撬具，松开将前饰板线束固定到饰板的 9 个夹子，然后拆下线束。以下图示保留原厂位置关系，圈线用于逐点核对，并非规定的先后顺序。

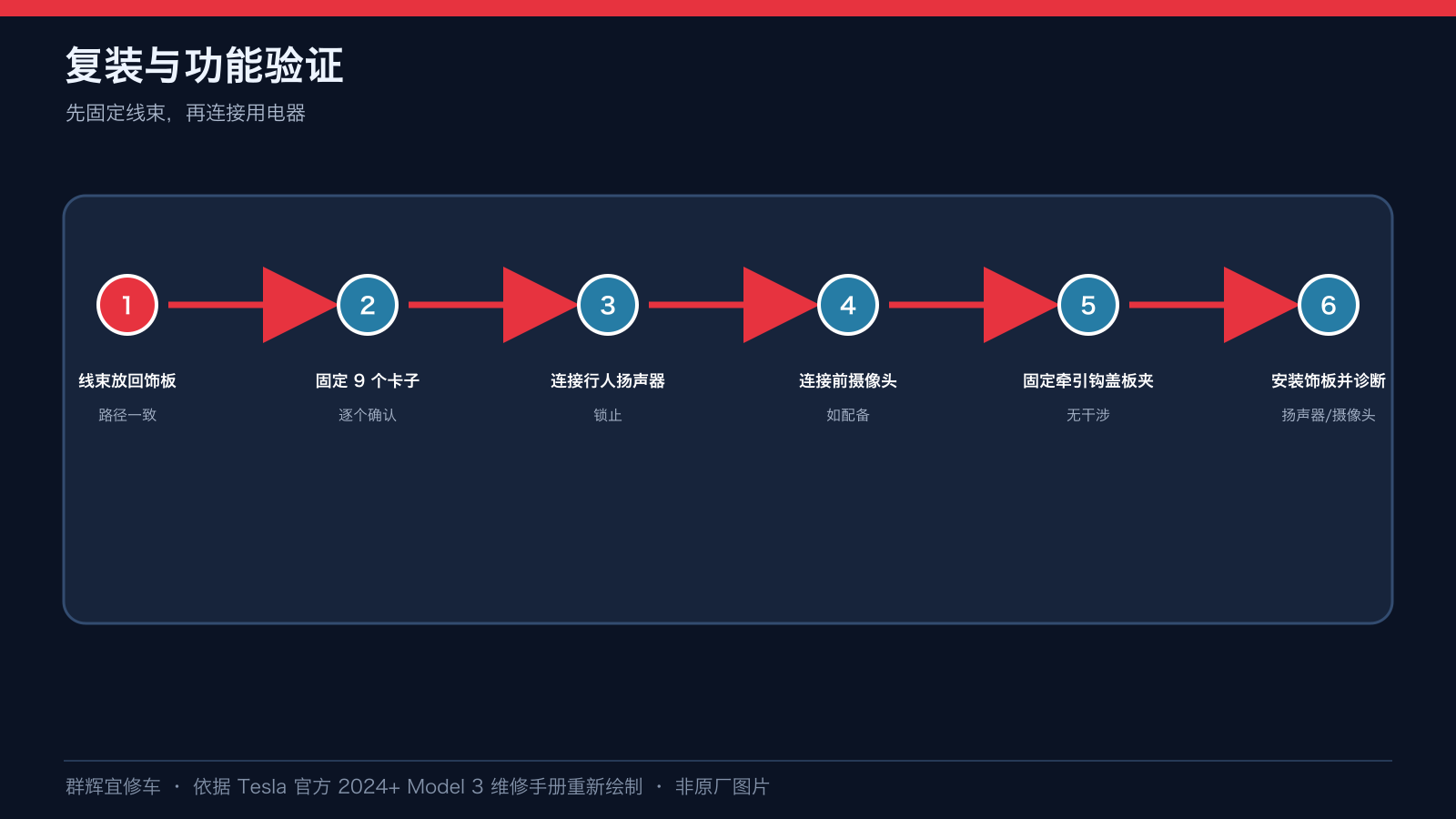

四、安装顺序与复核

1. 将前饰板线束放置在前饰板上，核对原厂图和实车布线路径。
2. 安装将线束固定到前饰板的 9 个夹子。
3. 连接行人警示扬声器电气连接器。
4. 连接前饰板摄像头电气连接器；没有该配置的早期车辆跳过此步。
5. 安装将线束固定到牵引钩盖板的夹子。
6. 按前保险杠饰板关联程序安装饰板总成，完成其中规定的复装检查。

教学复核建议：装回饰板前检查路径是否受夹压、各连接器与固定点是否恢复。这是防漏检查，不是本页额外规定的扭矩或电气测试。原厂本线束程序未给出线束夹扭矩或针脚测量数值，不能把关联饰板紧固件数值套用到插头、卡子上。

资料来源与适用说明

来源：Tesla 官方 2024+ Model 3 维修手册：线束总成 - 前保险杆饰板（拆卸和更换）。原厂更新记录包含 2025-10-11 增补的摄像头连接器步骤；应按当前车辆生产日期、配置和最新程序核对。本文三组配图为参考原厂图片的教学重绘，非原厂原图，不作为尺寸或接线图。原厂视频仅为补充，不能替代书面步骤；本次整理依据完整书面程序和插图，不从未核验的视频推定操作动作。施工须遵守人员防护及人体工程学要求。
