奔驰R197 SLS AMG Roadster软顶总成拆卸：液压电气连接、机构支撑与移出

R197软顶总成包含骨架、织物、液压执行和位置检测部件，重量大且运动路径复杂。拆卸前必须保存故障和机构位置，并使用适配支撑设备。

液压回路和车顶机构可能存有压力，操作应严格遵循厂家卸压、安全支撑和连接封堵要求。

一、确认车顶状态并拆开周边覆盖

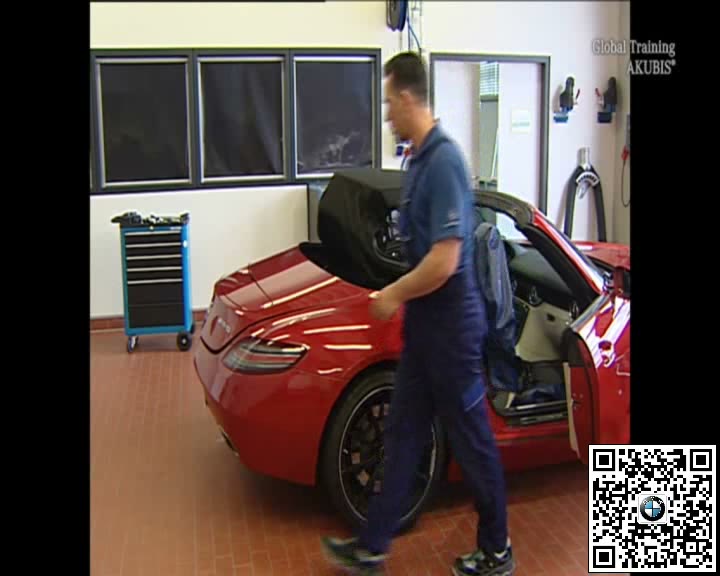

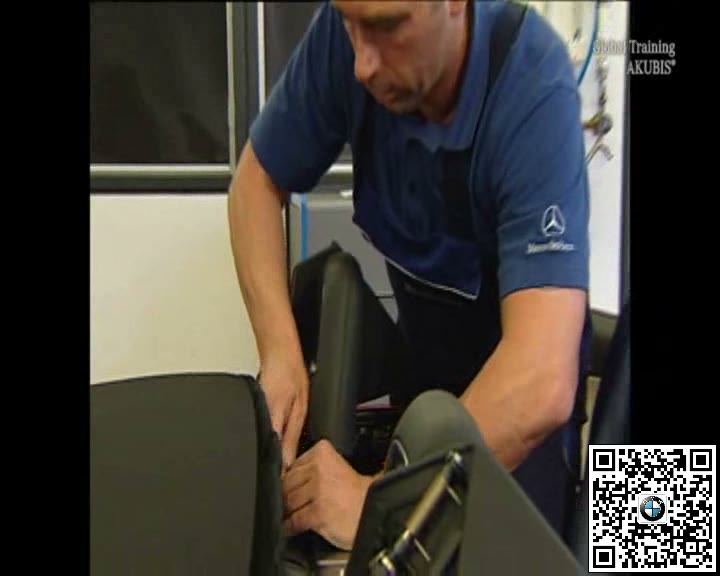

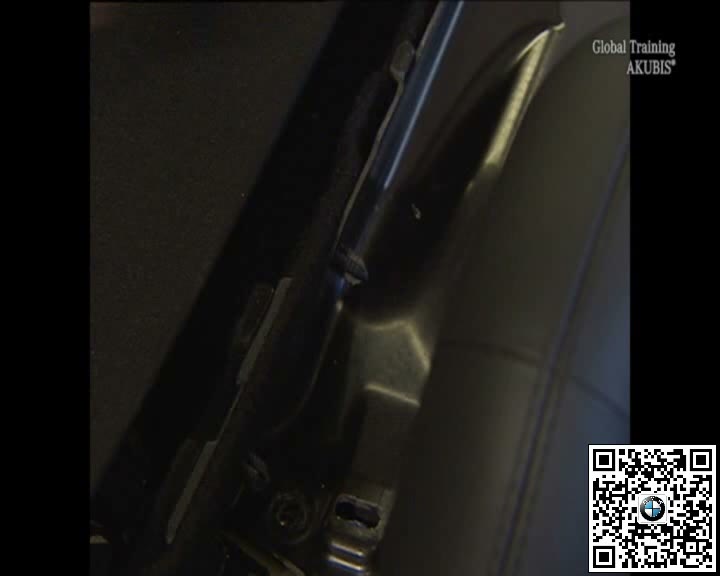

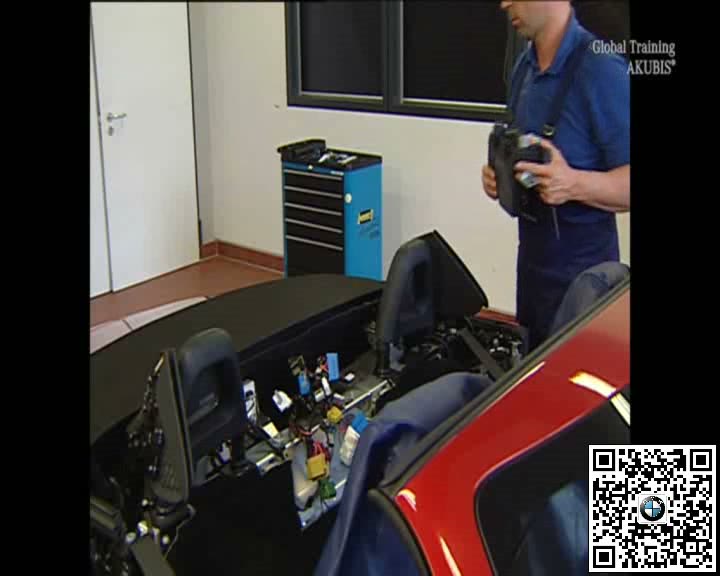

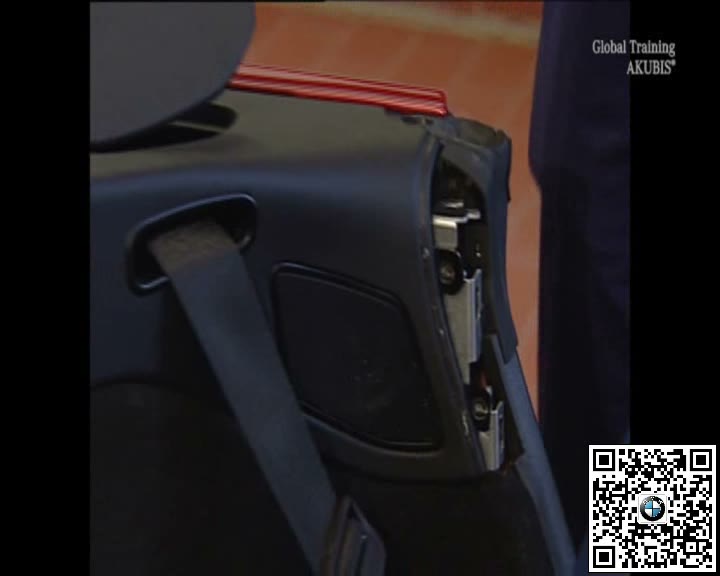

读取软顶控制系统故障和实际位置，将车顶置于规定维修状态后停用系统。保护车身和内饰，拆下座椅后方、行李厢及侧部必要覆盖。

二、标记液压、电气和机构连接

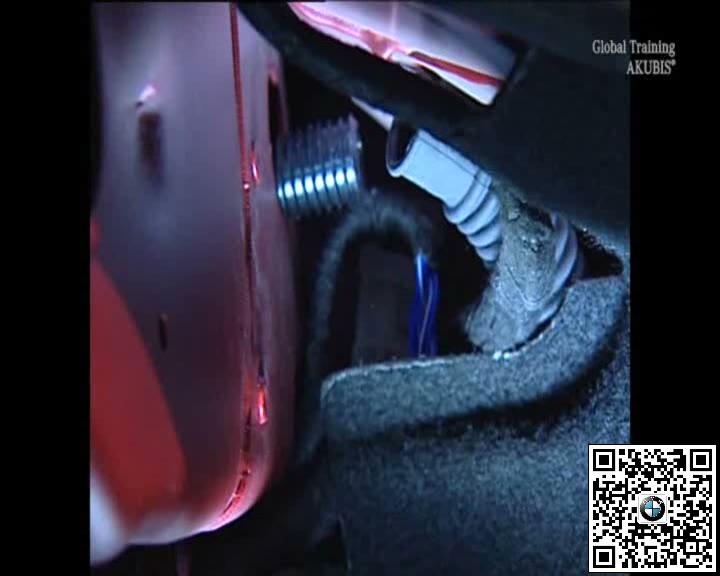

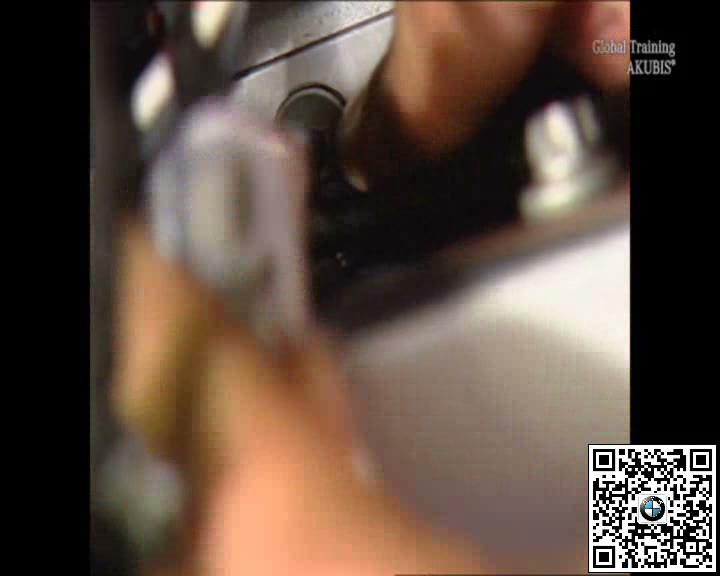

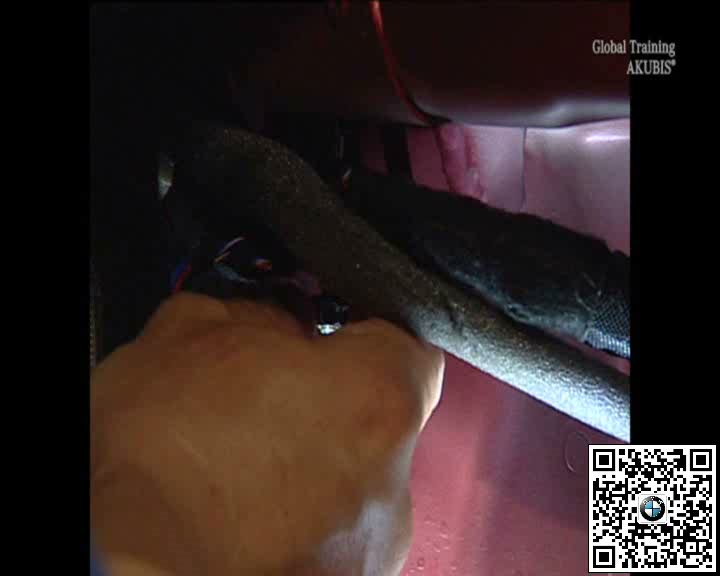

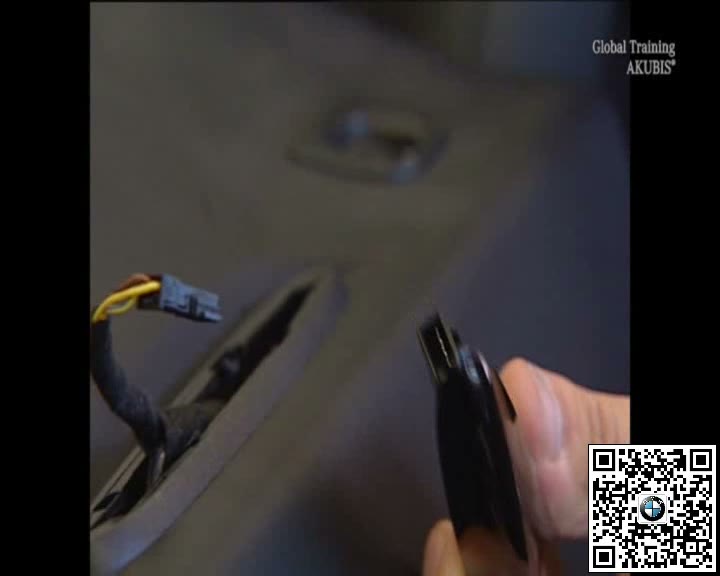

逐区识别并标记液压管路、电气插头、搭铁和排水连接，按规定卸压后断开并封堵。记录软顶机构与车身固定及垫片位置。

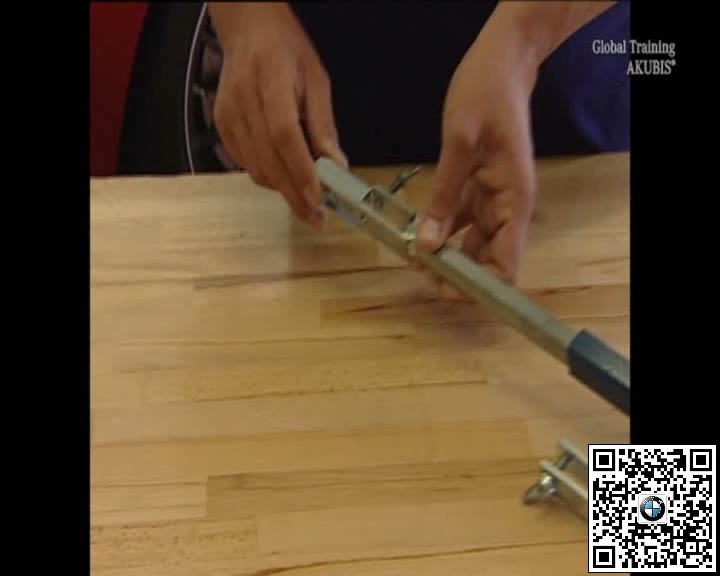

三、使用专用支架承托并释放固定

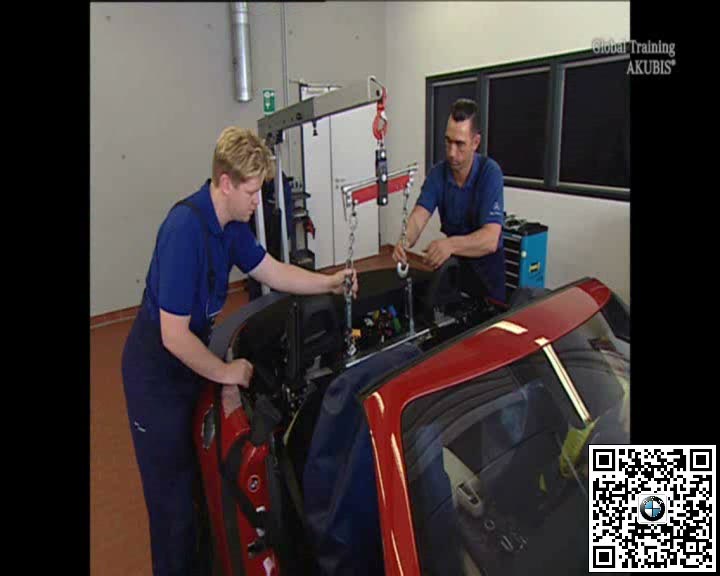

将支撑架准确置于软顶总成下方并固定，确认能够保持机构形状。由两人配合拆除车身连接，持续检查是否还有线束或管路未释放。

四、平稳移出并保存装复基准

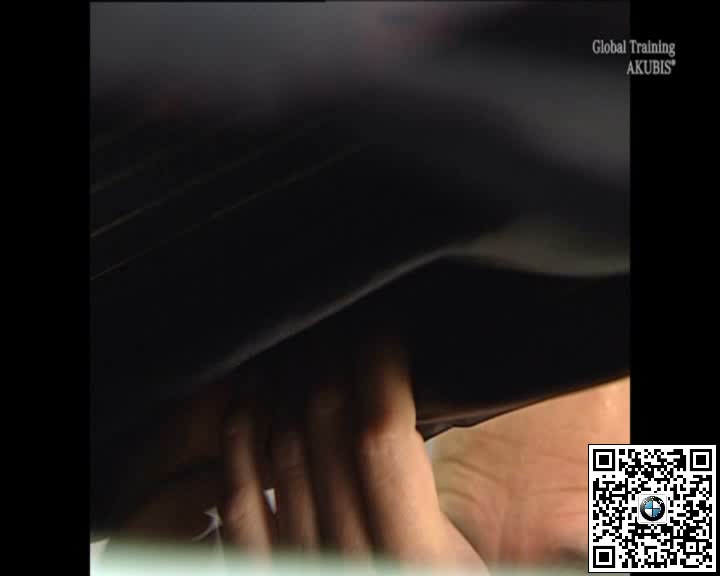

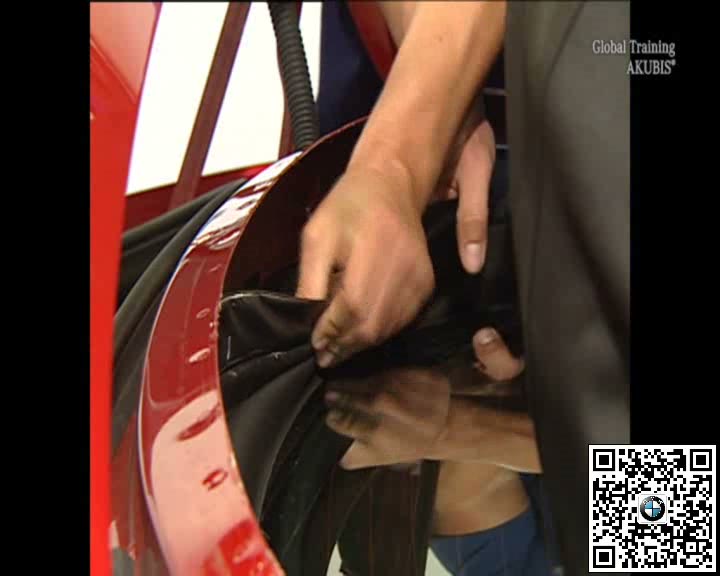

缓慢抬离车身并将软顶总成转移到支架，避免织物和连杆受力。检查安装面、定位销和密封，保存全部垫片和调整记录供装复使用。

五、完工检查要点

• 软顶故障、位置和调整基准已经记录。
• 液压系统按规定卸压且接口已封堵。
• 专用支架可靠承托整个软顶总成。
• 移出前全部线束、管路和固定已确认。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
