2024+ 特斯拉 Model 3 后备箱外部释放开关更换：双插头、新卡子与后视校准

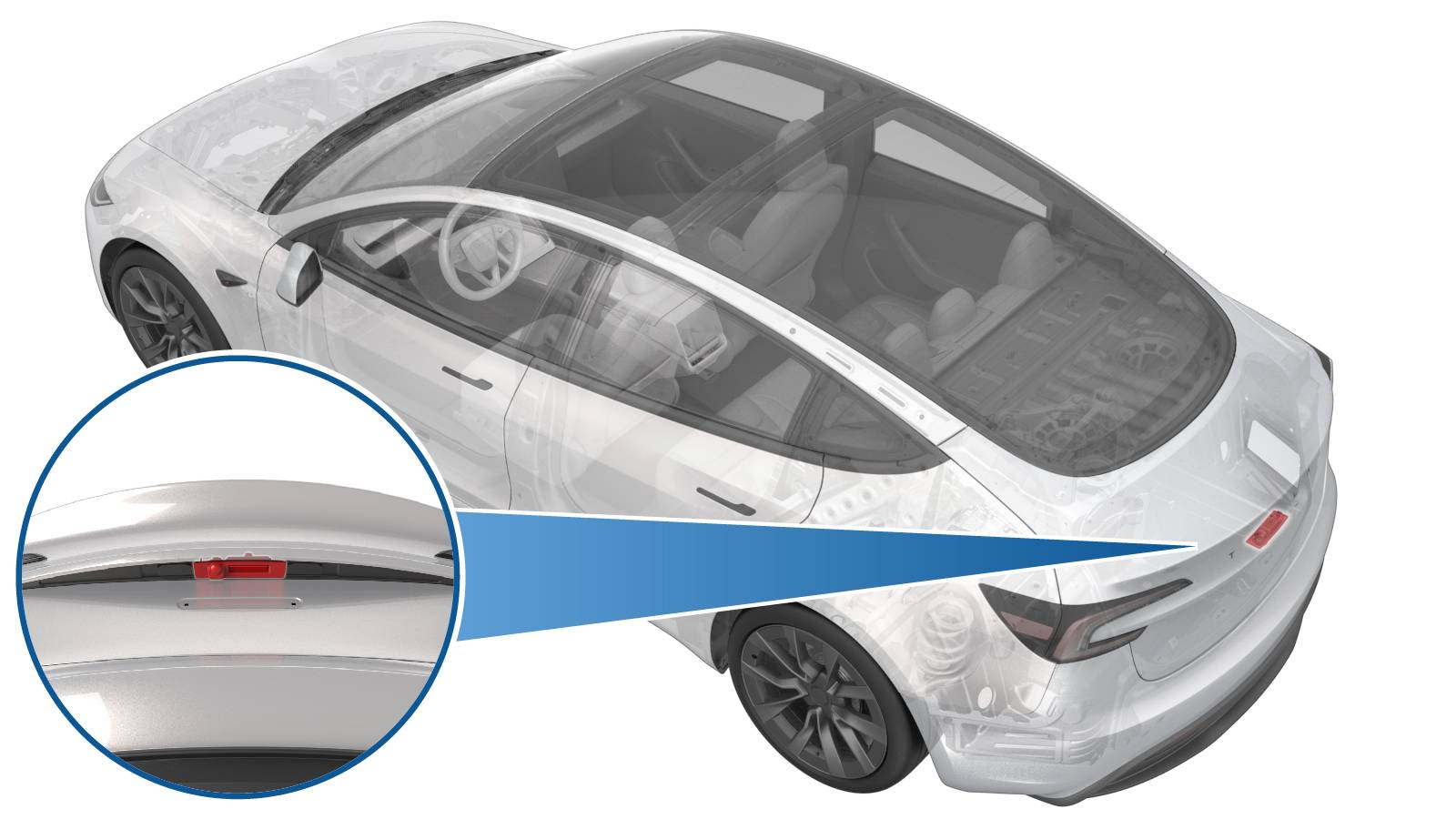

适用于2024+ 特斯拉 Model 3后备箱外部释放开关更换。该总成同时包含外部开启开关和后视摄像头，更换后不仅要恢复饰板和卡子，还必须按原厂流程处理后视摄像头校准。

工具、备件与作业边界

准备小号一字螺丝刀、塑料饰板工具、遮蔽胶带、卡子钳、Toolbox 3本地连接设备，以及后备箱盖内饰板11个新卡子和外部释放开关的新固定卡子。原厂没有给开关总成列出螺钉扭矩；主要固定方式为塑料卡子。

群辉建议开工前验证外部按钮、车机开启、电动开闭和后视影像，保存故障码与当前摄像头画面。若只是无法开启，先区分开关、闩锁、线束和电动撑杆故障；若只是影像异常，也不能直接把整个开关总成判坏。

拆卸：先暴露总成

1．拆闩锁盖。打开后备箱，用小号一字螺丝刀在闩锁与闩锁盖之间轻柔释放卡舌，避免撬到锁舌或拉裂盖板。

2．拆后备箱盖内饰板。从内饰板上方两角开始释放卡子，再沿周边逐点操作。托住内饰板，先断开内侧关闭按钮插头再取下；拆除并弃置残留在钣金孔和内饰板上的旧卡子，复装时使用11个新卡子。

3．标记撞销位置。在拆外部释放总成前，用遮蔽胶带清楚标出后备箱撞销当前位置。这里是位置基准，不等于要拆或调整撞销；标记用于发现作业中是否发生意外位移。

外部释放总成拆装

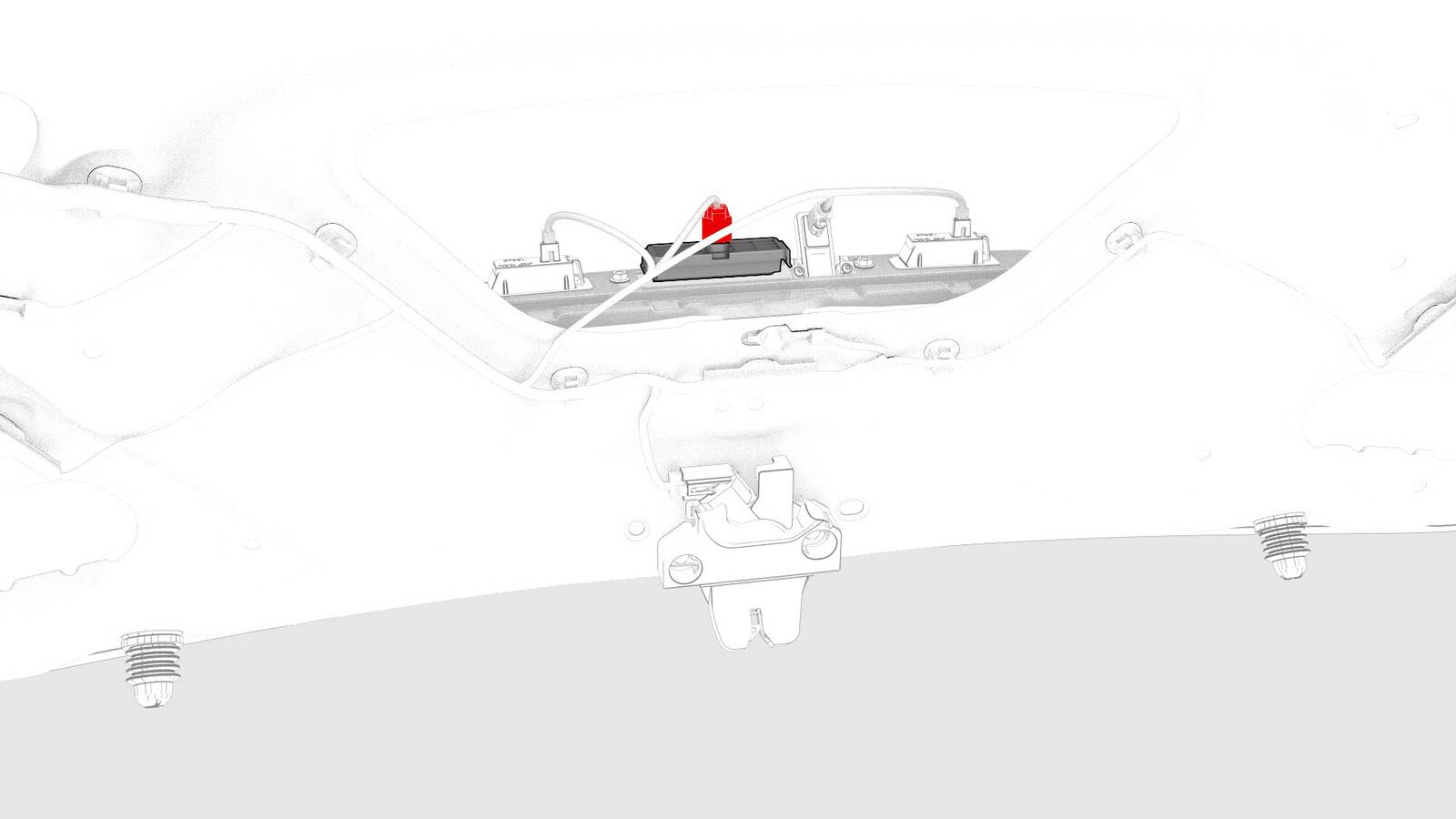

4．断开两个连接器。识别外部释放开关插头和后视摄像头插头，分别释放锁片并沿插接方向拔开。不要拉线，检查端子退针、腐蚀和锁片损伤。

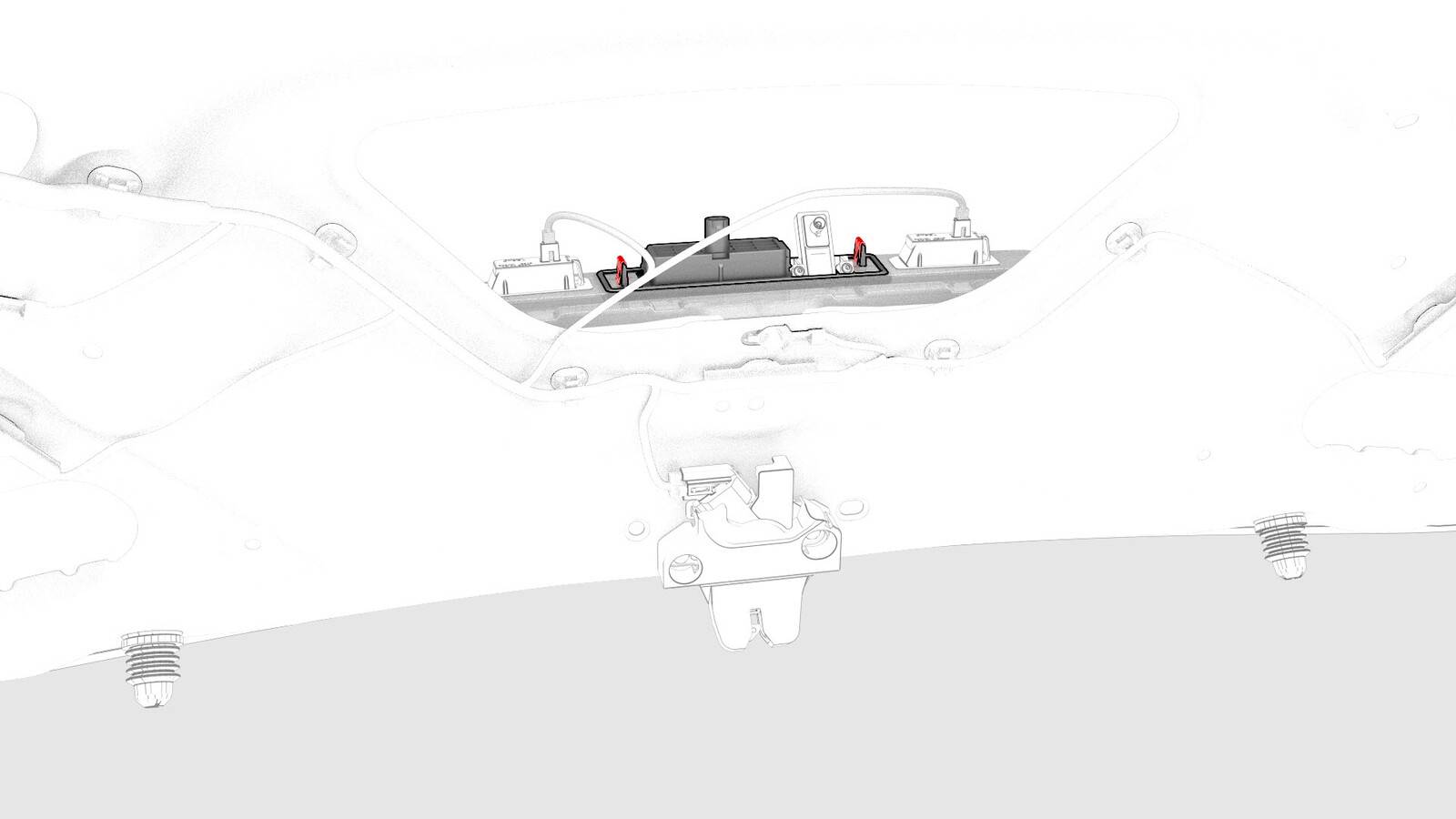

5．释放固定卡子并取下总成。从后备箱盖内侧释放固定外部释放总成的卡子，同时从外侧托住总成，避免最后一个卡子脱开时掉落刮伤漆面。原厂未要求使用金属工具从外侧撬装饰面。

6．安装新总成和新卡子。将总成按正确方向放入开口，使用新的固定卡子将其固定。逐点确认卡子完全接合、外部饰面与后备箱盖贴合均匀，再接回开关和后视摄像头两个插头，确认锁片到位、线束不受拉扯。

7．恢复内饰板。接回内侧关闭按钮线束，对正内饰板定位片和后备箱盖槽口，再逐点压入11个新卡子。确认全部卡子完全就位，最后装回闩锁盖并检查卡舌接合。

Toolbox与摄像头校准

8．连接Toolbox 3并进入校准模式。本地连接笔记本，在Actions中搜索“Calibration Mode”，运行PROC_DAS_X_ENTER-CALIBRATION-MODE并等待完成；随后搜索“Back Up”，运行PING-HTTP_DAS_X_BACKUP-CAMERA-SCRIPT，将超时改为100并等待完成。

9．退出工厂校准模式并清除后视摄像头校准。运行PROC_DAS_X_EXIT-CALIBRATION-MODE。随后在触摸屏Service Mode Plus中进入Driver Assist → Cameras → Clear Camera Calibration。英文当前程序明确在Camera Selection选择RearView并运行。中文页面同处显示“Repeaters”，与英文及本项目后视摄像头对象不一致；本文按英文当前程序记录，并要求现场以车辆当前Toolbox界面和适用程序再次确认，不能自行选择其它摄像头。

10．退出维护模式。断开笔记本，长按界面上的Exit Service Mode退出Service Mode Plus。按原厂程序确认后视摄像头正常工作，并恢复左前车窗及车门状态。

完工验收

连续验证外部按钮开启、内侧关闭、车机开启、电动撑杆和闩锁动作；检查后视画面方向、清晰度、延迟和告警。核对遮蔽胶带标记，确认撞销没有位移；检查总成外缘、闩锁盖和内饰板贴合，确认无漏装卡子、线束夹压或新增异响。

若按钮仍无响应，按插头、线束、开关信号和闩锁控制继续诊断；若后视影像异常，先复核摄像头插头与校准例程结果，不通过反复清除全部摄像头校准掩盖硬件问题。

资料来源

Tesla：后备箱外部释放开关；后备箱盖内饰板；后备箱闩锁盖。主程序中英文及关联程序已核对，页面日期2026年8月9日，整理核对日期2026年9月19日。配图为原厂参考图；“群辉建议”为维修检查补充。
