奔驰S213外后视镜拆装：车门线束释放、固定拆卸与功能验证

S213外后视镜集成电动调节、加热和适用的盲区警告等功能，拆装时需要同时保护漆面、内饰和多路电气连接。

线束必须按车门内部的原始走向固定，避免与车窗升降机构发生干涉。

一、保护车门并拆开内饰进入部件

关闭点火，保护车门漆面和饰板，按卡扣与紧固顺序拆下车门饰板及后视镜内三角覆盖。

二、识别插接器并释放车门内线束

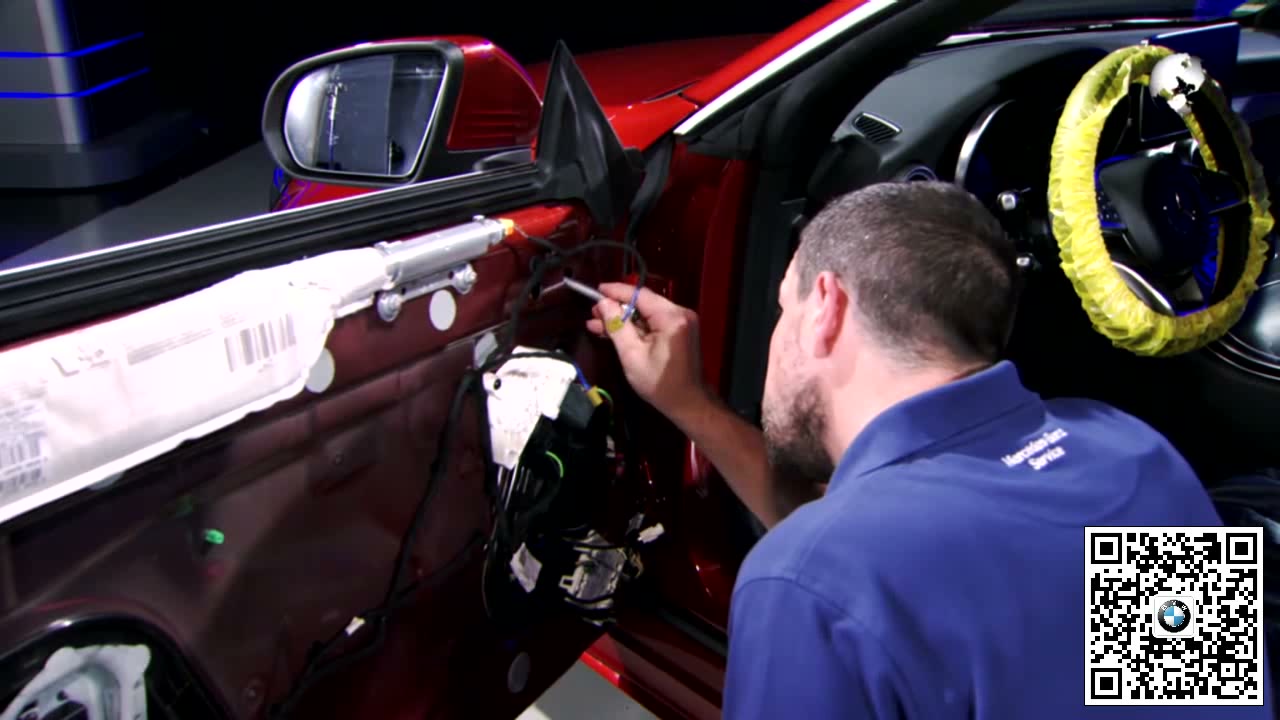

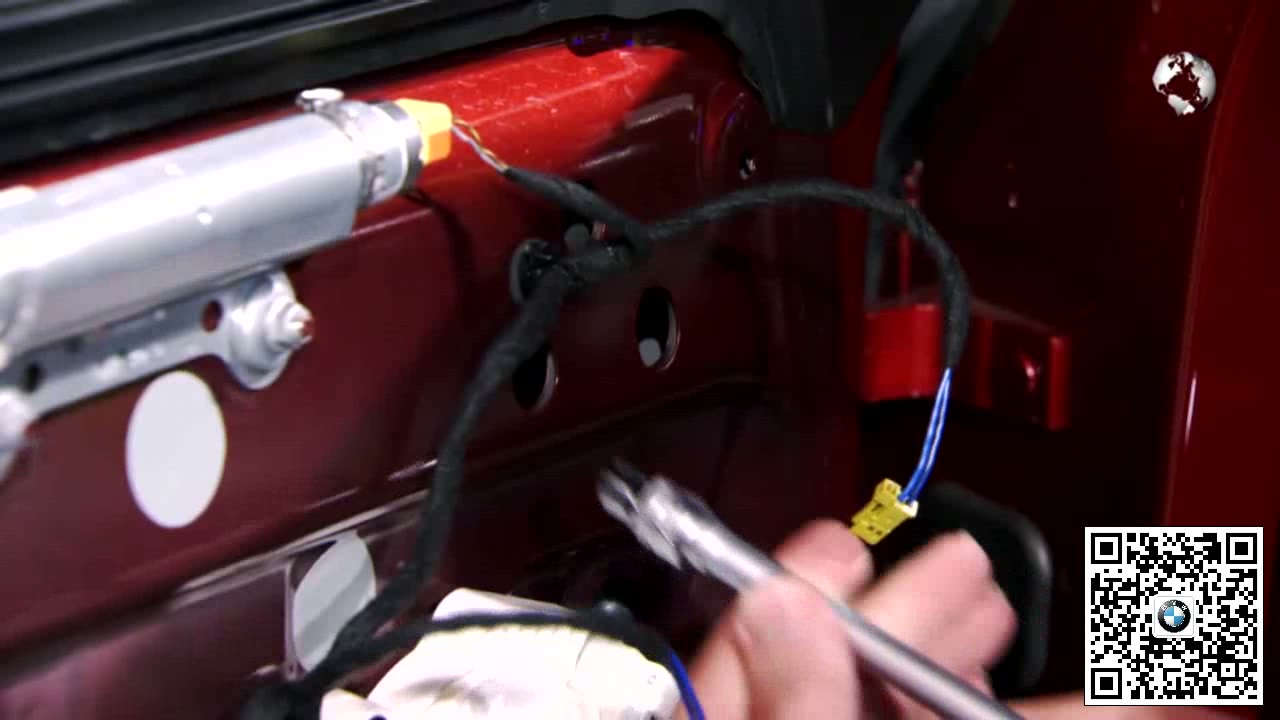

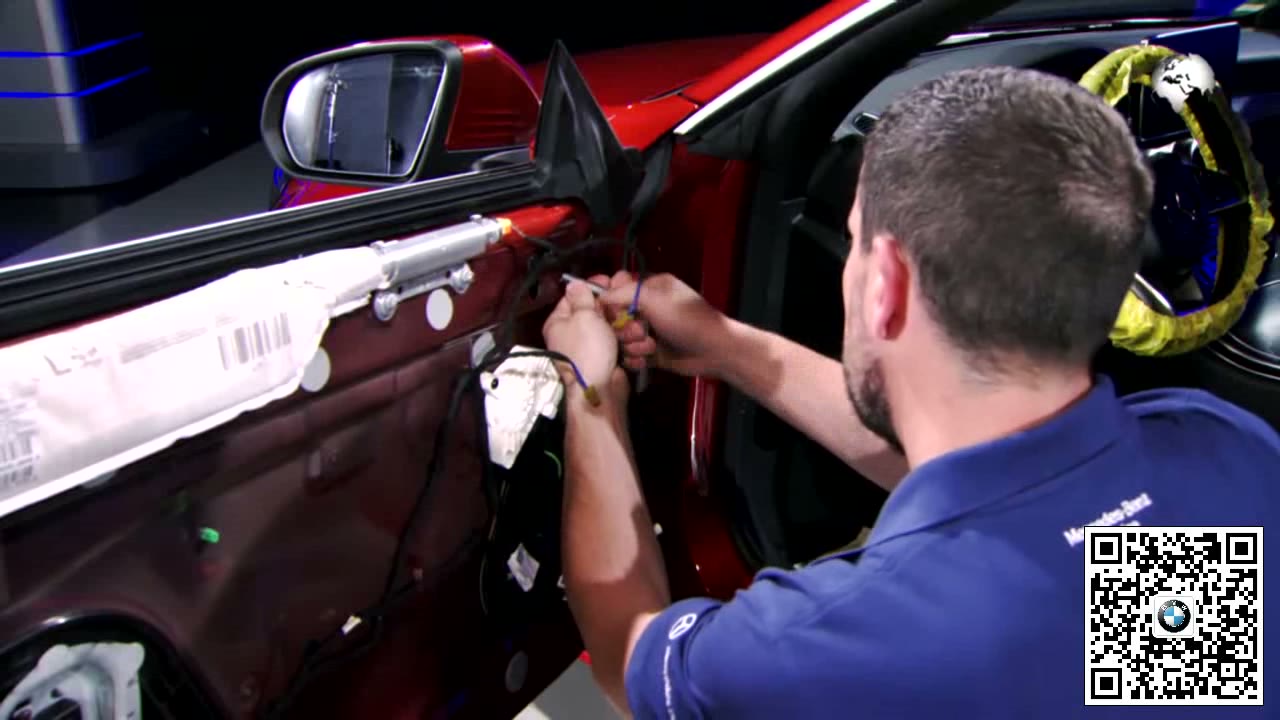

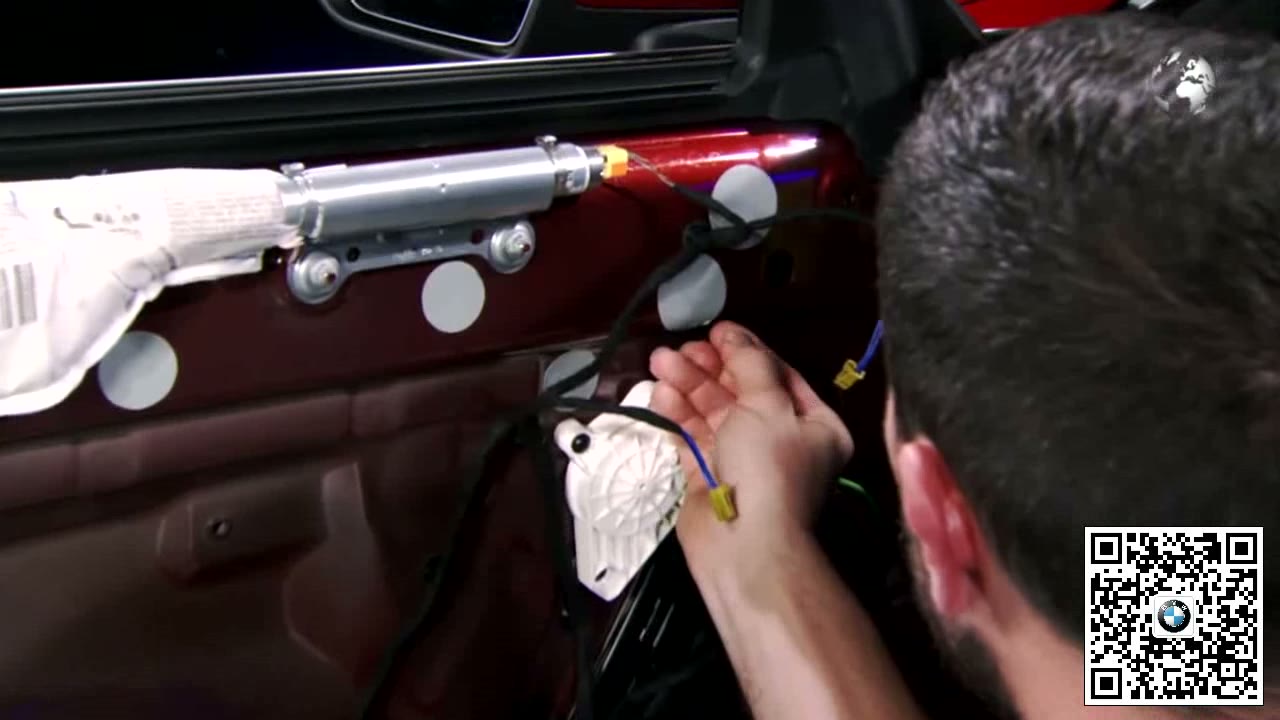

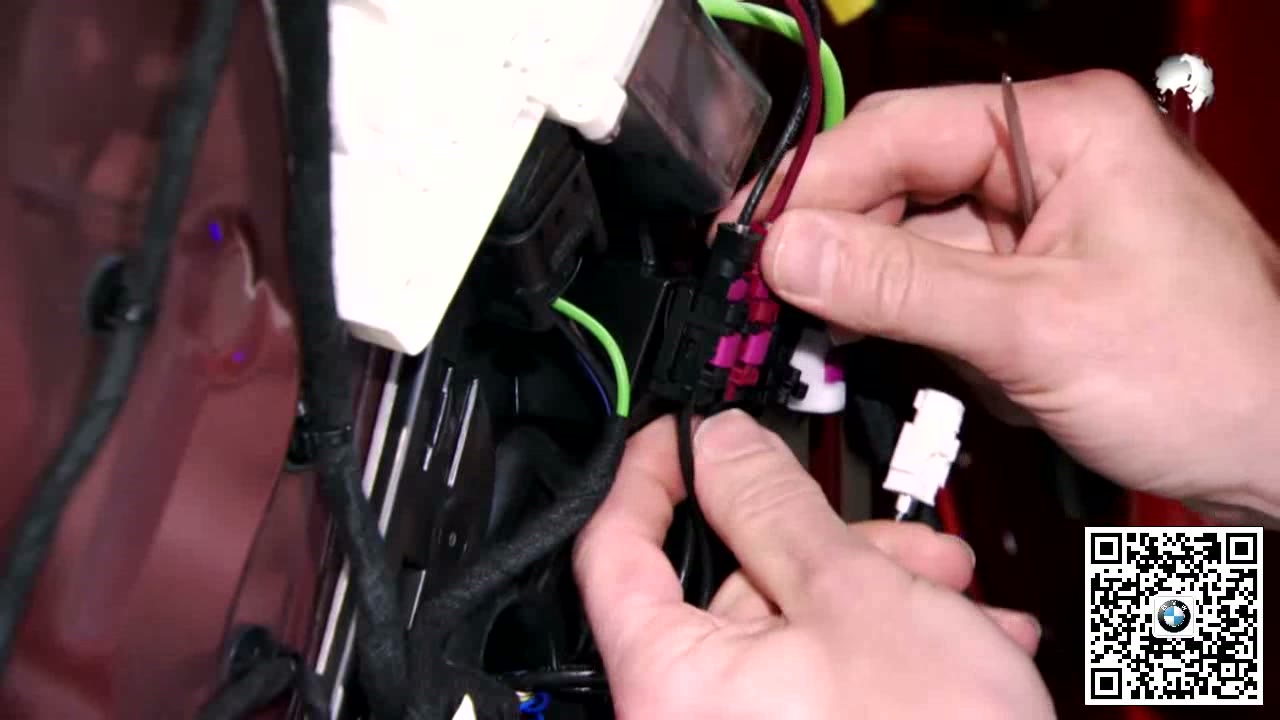

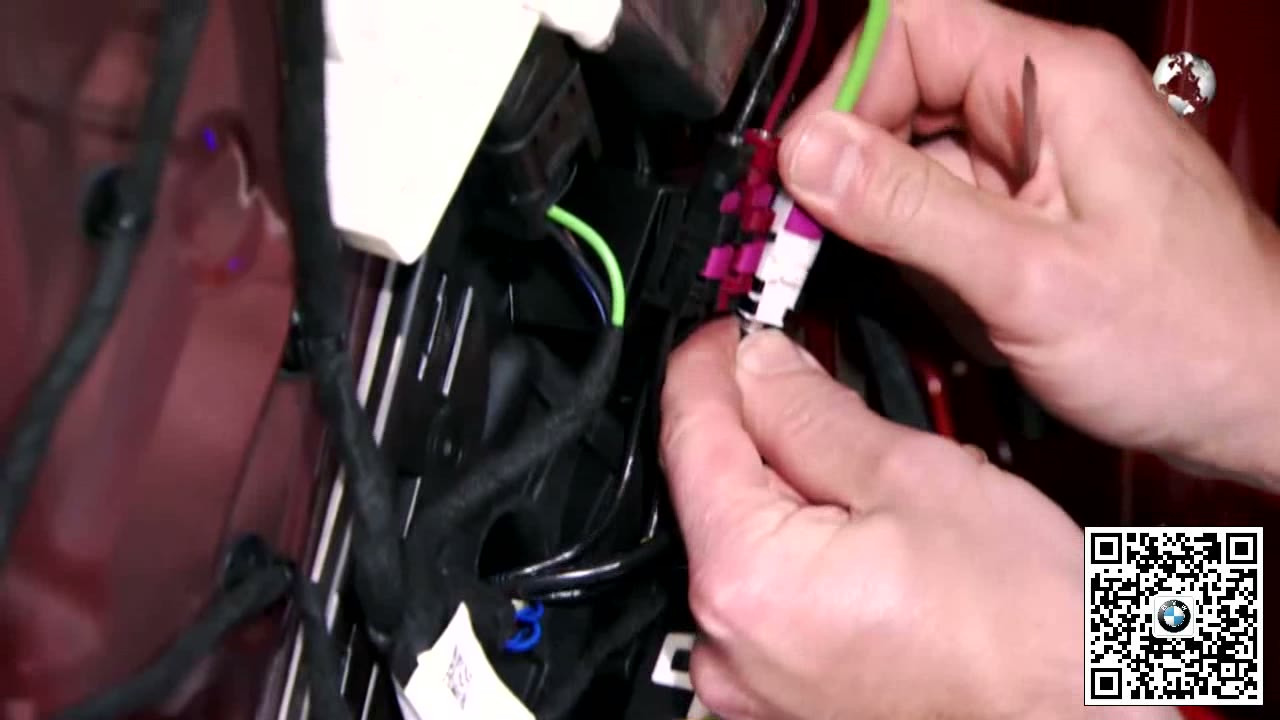

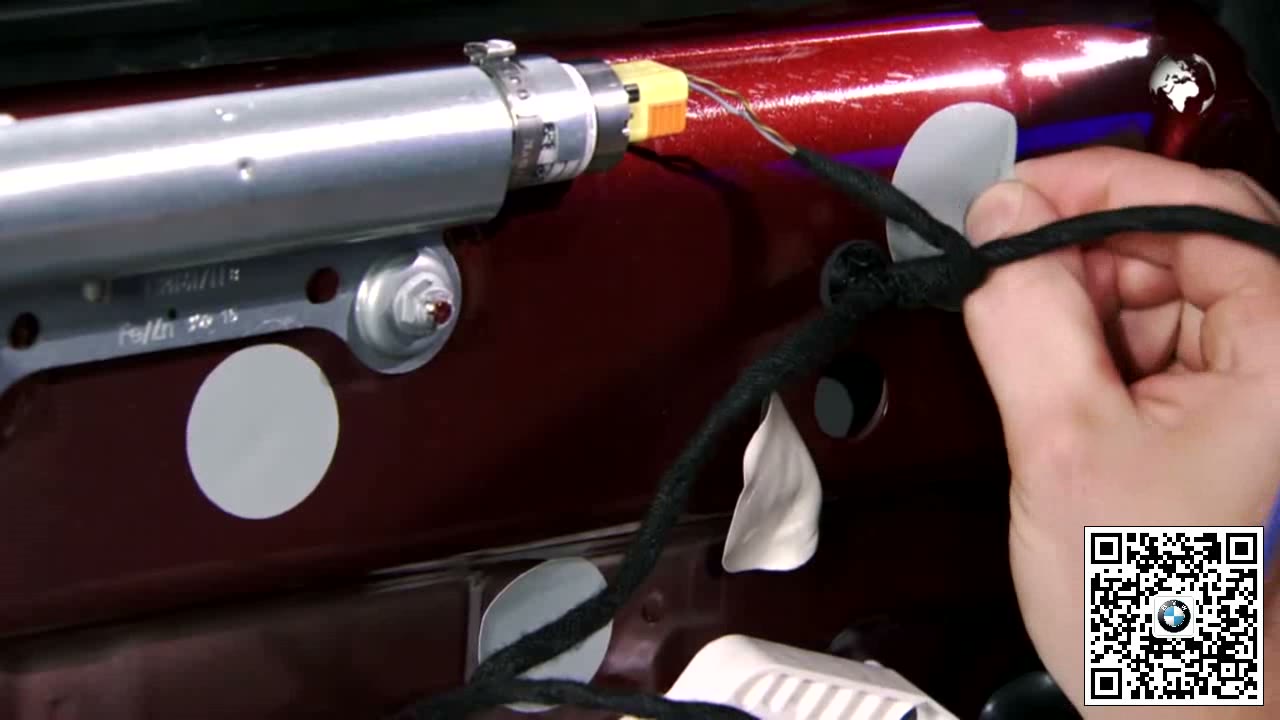

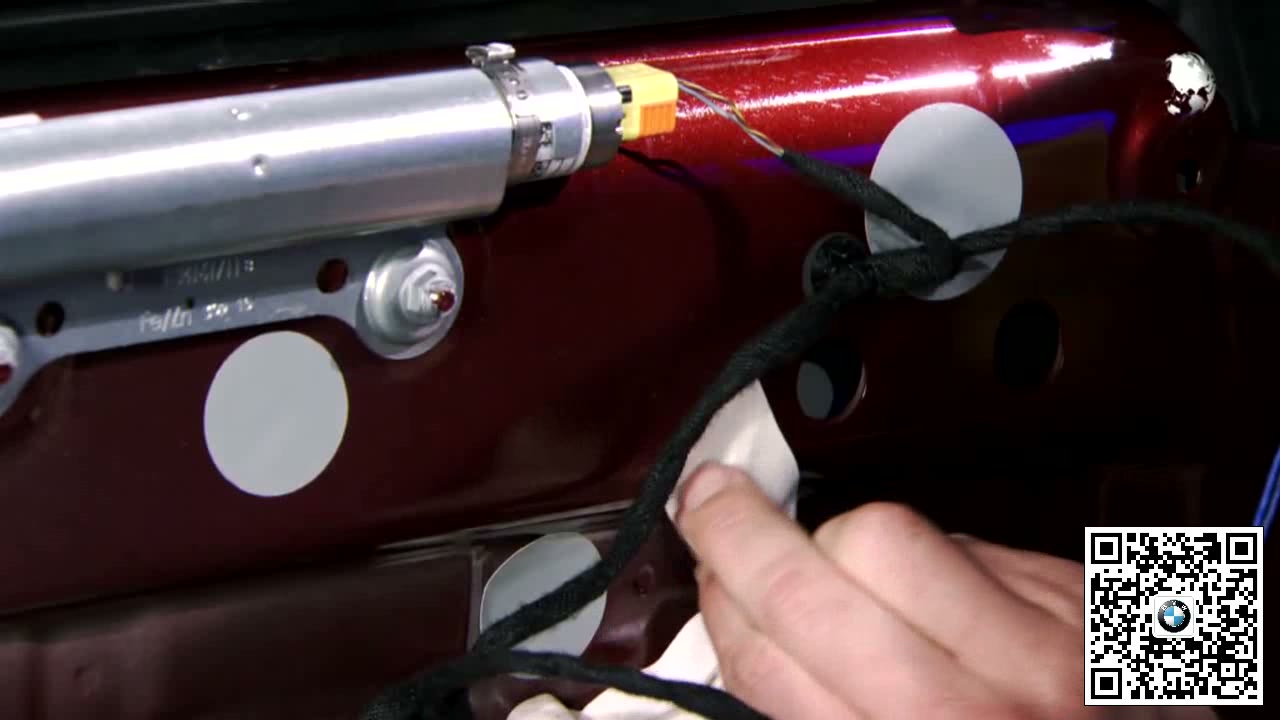

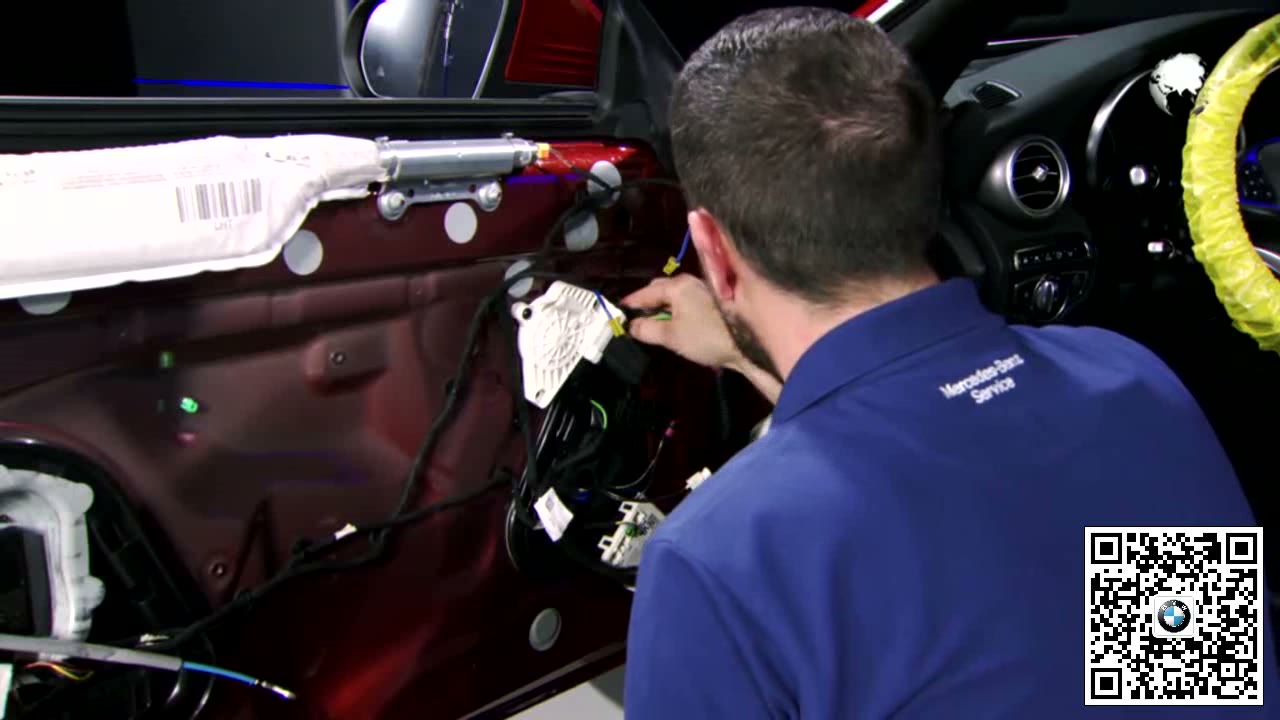

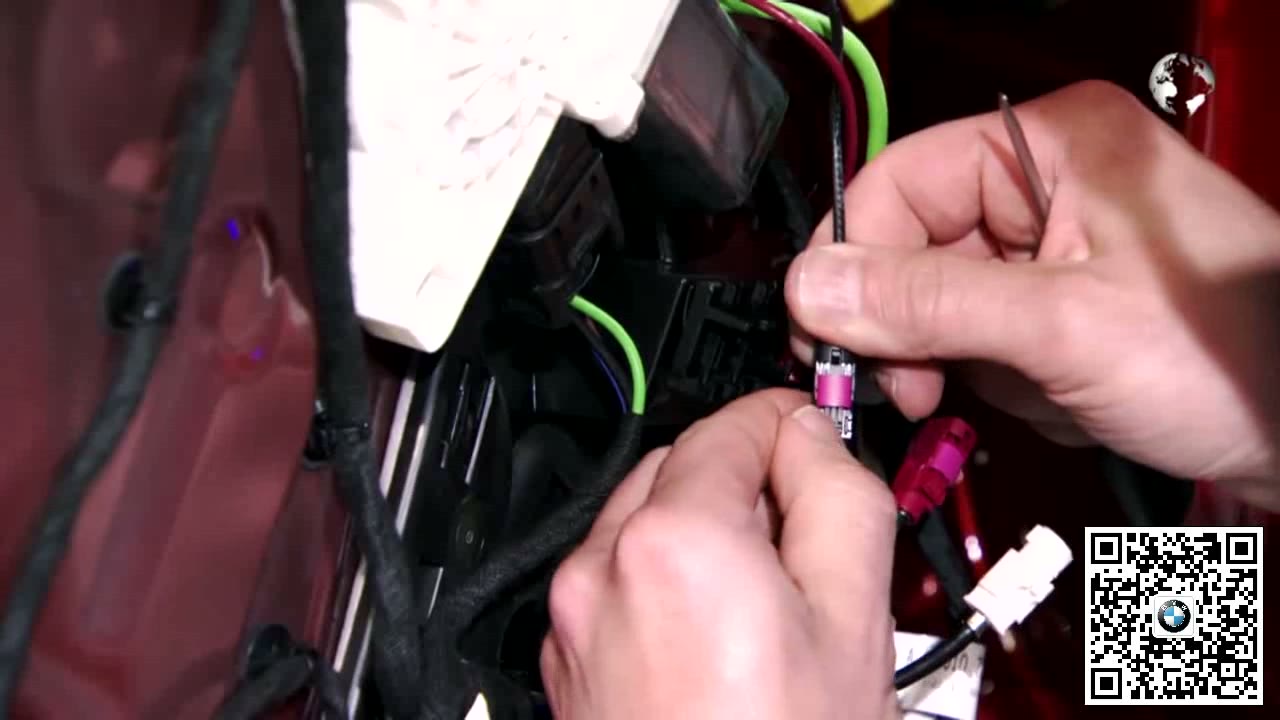

对各插接器和导线走向作记录，解除锁止后断开连接，并从规定线束固定点逐段释放。

三、支撑镜壳并拆下后视镜总成

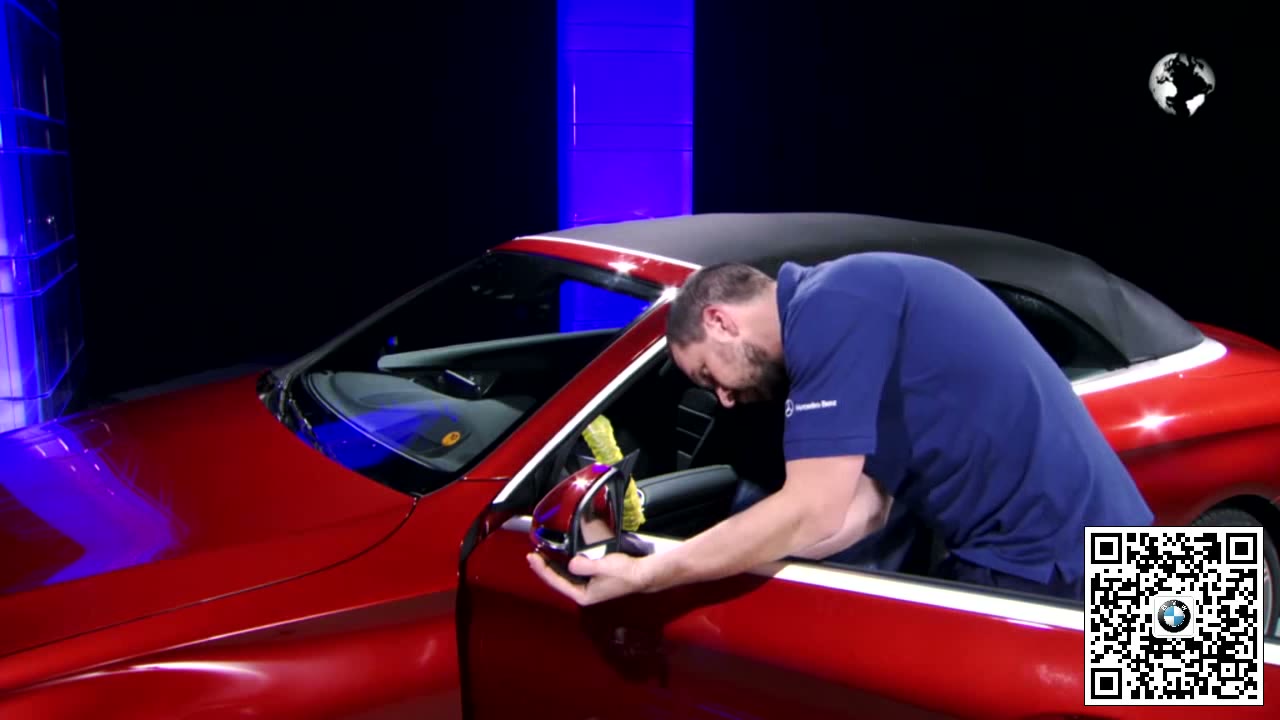

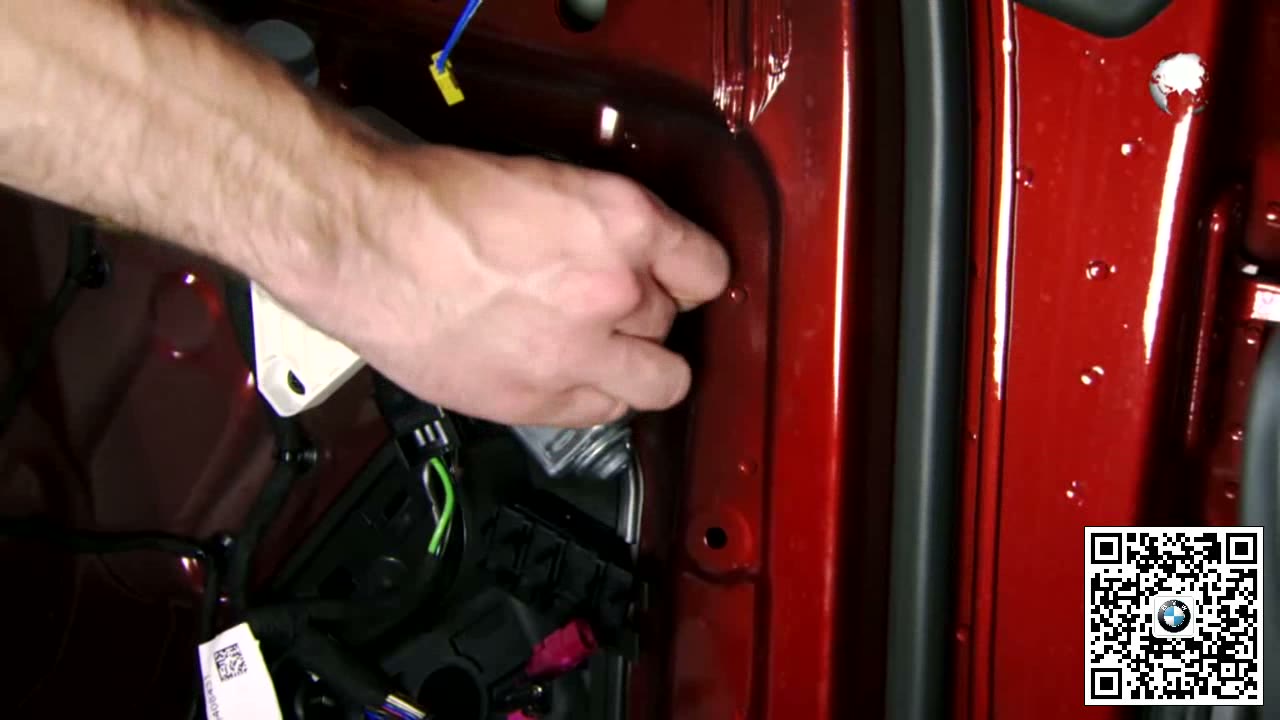

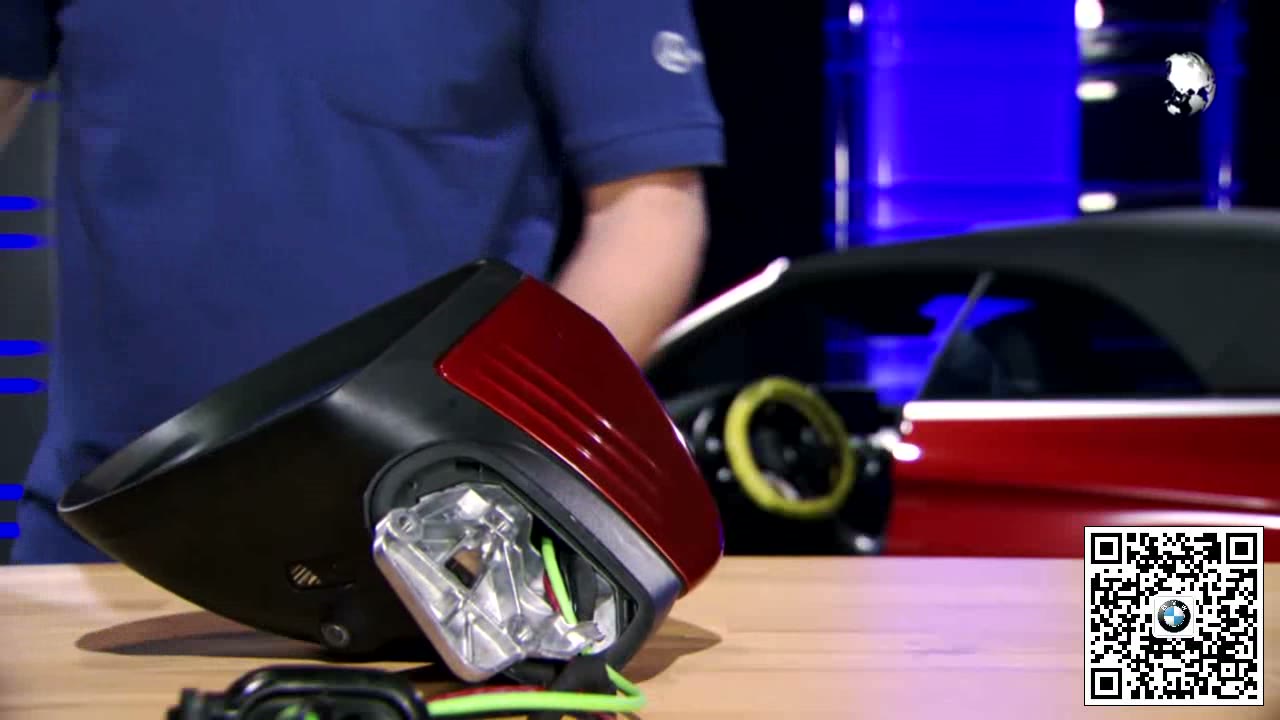

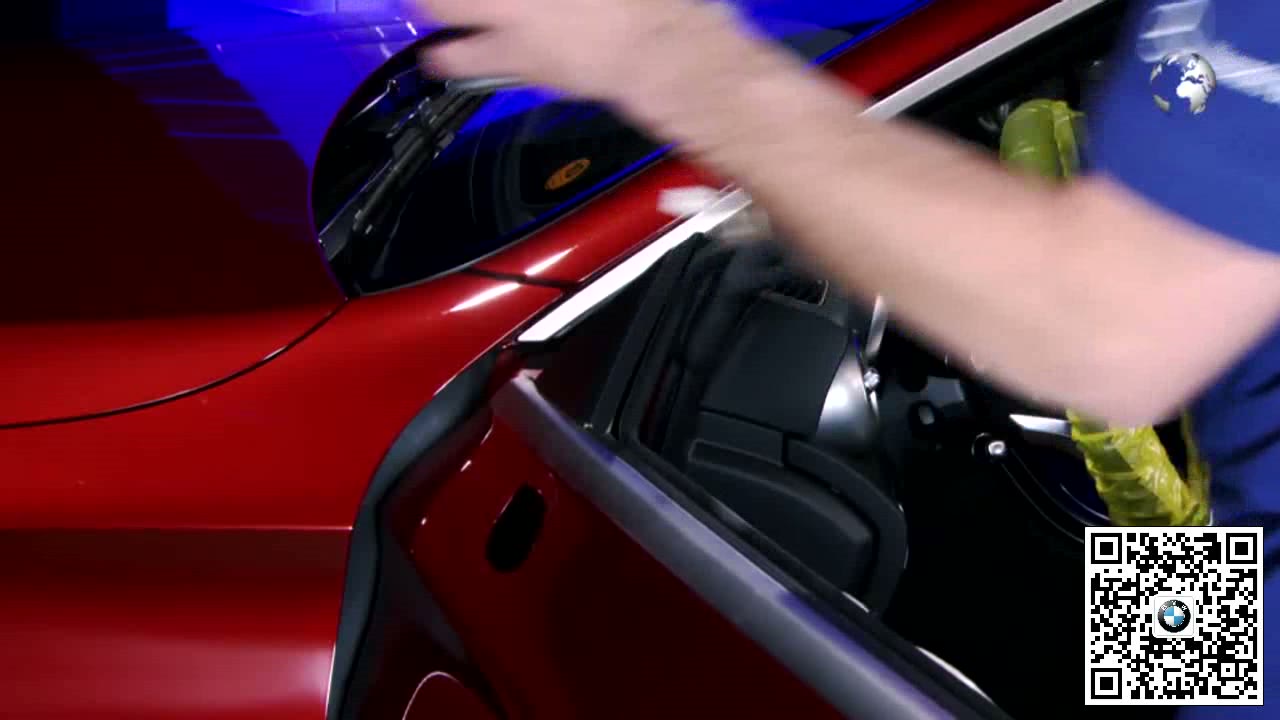

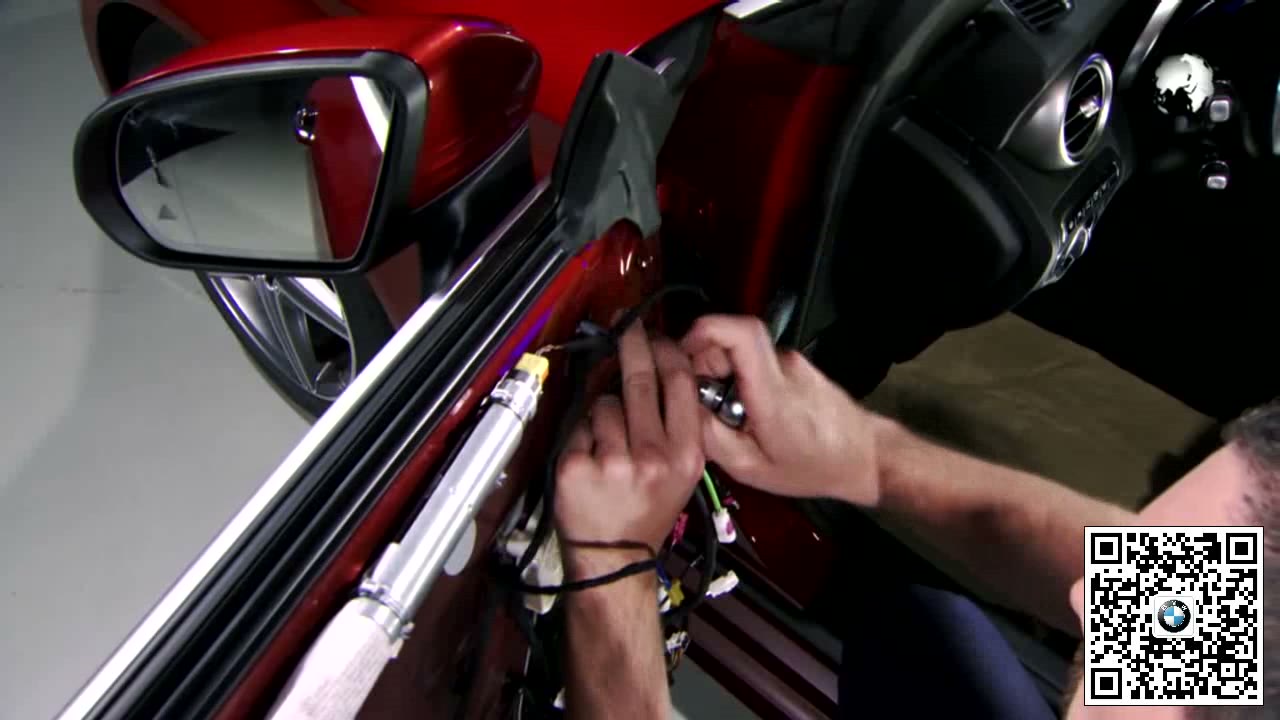

从外侧稳固托住后视镜，拆下车门内侧固定件，使线束穿过开口后平稳移出总成。

四、按原走向装复并完成全部功能检查

正确定位密封与总成，按规定紧固，恢复线束、饰板和插头，检查镜面调节、折叠、加热及适用警告显示。

五、完工检查要点

• 车门漆面和内饰已保护。
• 插接器及线束走向记录完整。
• 线束与车窗机构无干涉。
• 后视镜全部适用功能验证正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
